Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Содержание статьи

• 1 Строение люстры и назначение проводов
  • 1.1 Цены на различные виды люстр
• 2 Двухклавишный выключатель
• 3 Как соединить все провода правильно – подробное руководство по монтажу
  • 3.1 Прокладка провода, монтаж выключателя
  • 3.2 Цены на популярные модели штроборезов
  • 3. 3 Установка люстры
  • 3.4 Подключение люстры
  • 3.5 Видео – Подключить люстру к двойному выключателю

Строение люстры и назначение проводов

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это

фаза, провод будет иметь коричневый, белый, розовый или любой другой цвет, кроме следующих; N – нуль, этот провод всегда синего цвета; Ground – заземление, провод имеет желтый цвет с нанесенной зеленой полоской.

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный провод из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта. Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается.

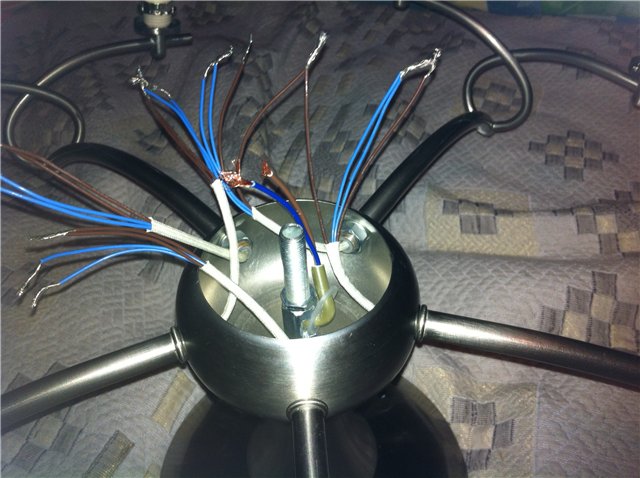

Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в специальной статье вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Люстры

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является.

Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты. На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую.

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры, которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре, которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все люстры отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

1. Первый – это крепление на крюк, представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

2. Второй способ крепления люстры – через монтажную планку. В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

3. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:	Описание:
Шаг 1. Очистка изоляции. Очищаем изоляцию	Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника. Устанавливаем клеммник	Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры	С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода – желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры. Устанавливаем люстру	Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке. Приступаем к проводам в коробке	Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания, чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!
