Гидрострелка чертеж и схема котельной

Чертеж Гидрострелки довольно прост.

Если есть сварочный аппарат и есть опыт сварки то самому сварить гидрострелку довольно  просто. Но, есть много подвохов.



Чертеж Гидрострелки можно найти в интернете, но они все разные, нет одного шаблона. Все чертежи гидрострелок отличаются. Строение Гидрострелки каждый видит по-своему, но есть одно правило, которое соблюдают все.

Гидрострелка это емкость из металла (т.е. профильная  или круглая труба), к которой приварены патрубки подключения к котлу (подача и обратка) и патрубки потребителей (подача и обратка).

Так же опционально могут быть патрубки для автоматического воздухоотводчика (или группы безопасности) на 1/2″ в верхней части гидрострелки.



В нижней части патрубок на 1/2″ для крана для отвода шлама и грязи.



Также где-нибудь может располагаться патрубок 1/2″ для подпитки воды в систему.









Основное правило которое нужно соблюсти это правило 3-х диаметров. Т.е. диаметр гидрострелки должен быть равен 3-м диаметрам патрубков. Чтобы гидрострелка несла основные функции которые для нее предназначены:



Назначение гидрострелки:

1. Отделяет шлам из системы.

2. Выводит газы из системы.

3. Выравнивает гидравлическую разницу в системе.

4. Подает котлу подогретую воду, тем самым продлевая жизнь котлу.





Некоторые пытаются сэкономить и изготовить гидрострелку из полипроиплена своими руками. Это мнение дилетантов которые, ничего не знают о работе и назначении гидрострелки подробнее тут…





Большинство гидрострелки и коллекторы выглядят по разному так как подстраивают эти изделия под определенные проекты в котельных.



Размеры котельных обычно малы и им мало место уделяют. Котлы выбирают тоже разные в котельных тоже разные Buderus, Baxi, Rinnai и т.д.



Размеры и строения коттеджей тоже разные 2-х, 3-х этажные, с бассейном и без. С теплым полом и без. С баней и другими постройками.



Поэтому чертеж гидрострелки выглядит везде по разному. И чертеж делают сразу с коллекторами отопления.



На данной схеме котельной видно расположение всех составляющих в котельной.

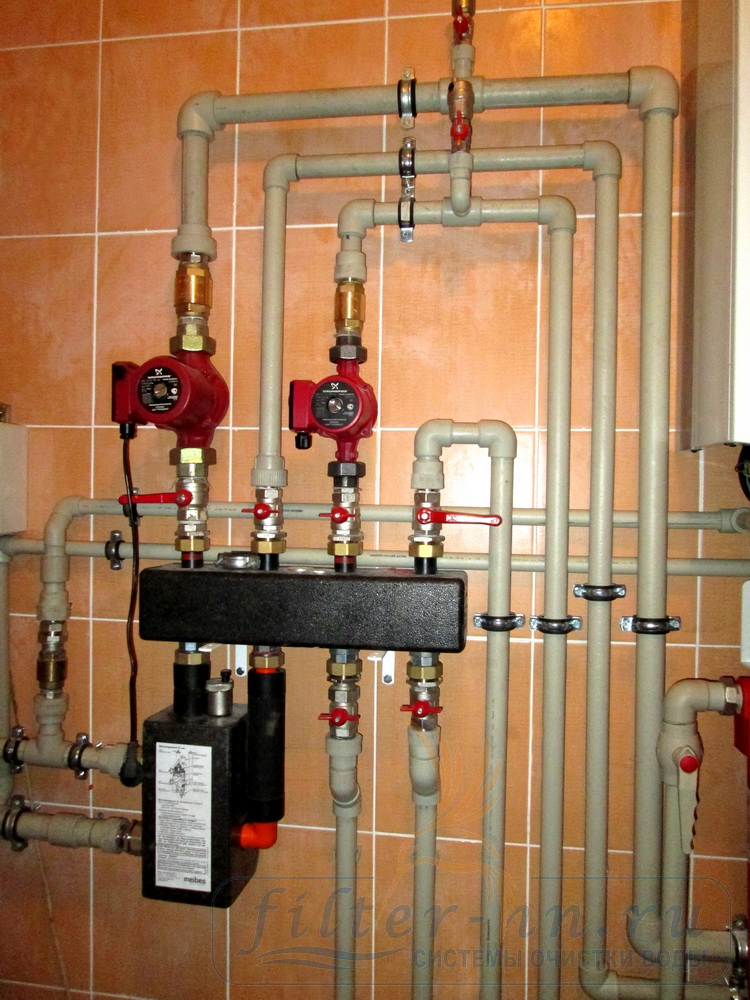

 Помимо Гидрострелки вам так же понадобится коллектор распределительный. В этом плане мы можем предложить уже готовое изделие: Это совмещенная Гидрострелка с коллектором в одном изделии, а так же гидрострелка с коллектором из нержавеющей стали.



Схема котельной вместе с Бойлером косвенного нагрева в разрезе





Схема подключения теплого пола



Гидрострелка в системе отопления – принцип работы, устройство, режимы

В последнее время у многих заказчиков систем отопления сложилось убеждение, что гидрострелка является неотъемлемым элементом любой системы отопления,  без которого получить желанное тепло в доме и при этом обеспечить условия для нормальной работы оборудования просто невозможно.

Наиболее вероятной причиной подобного убеждения стала активная рекламная компания по продаже этого устройства. Оно и понятно, гидрострелка такой же товар, как и радиаторы отопления, котлы и расширительные баки, а, значит, в его продвижении заинтересованы торговые предприятия.

Между тем есть немало частных домов с эффективными системами отопления без использования гидрострелок.

Возникает закономерный вопрос: что такое гидрострелка и какова ее роль в системе отопления?

Попробуем разобраться.

Как устроена гидрострелка

Конструкция гидрострелки предельно проста: по сути это кусок трубы круглого или прямоугольного сечения с двумя  проходными отверстиями с одной стороны ( со стороны котла) и двумя  проходными отверстиями с противоположной стороны (со стороны системы отопления), расположенными друг против друга.

Дополнительно внутри трубы могут быть расположены фильтры-сеточки, задачей которых является очистка теплоносителя от возможных загрязнений. Сеточки со временем забиваются и перестают работать, поэтому их нужно чистить.

В пространстве устройство может быть ориентировано любым способом – вертикально или горизонтально, но в большинстве случаев гидрострелки делают вертикальными, дополняя их в верхней части автоматическим воздухоотводчиком, а в нижней части  устанавливая кран для удаления шлама, присутствие которого неизбежно в любой системе отопления.

Следует отметить, что несмотря на простоту конструкции, стоимость гидрострелки может быть немалой, особенно, если речь идет о популярных торговых марках теплотехнического оборудования.

Устанавливается гидрострелка между контуром котла и контуром потребителя. Причем, если бы ее не было, в системе отопления были бы просто участки магистралей, соединяющие контур котла и контур потребления тепловой энергии.

Что происходит в системе отопления при установке гидрострелки?

При установке гидрострелки происходит разделение гидравлической системы котла и гидравлической системы отопительного контура. Поэтому гидрострелку называют гидравлическим разделителем. Контур котла и контур системы отопления  получают возможность иметь собственный, отличный друг от друга, гидравлический режим.

Именно на это делают упор авторы распространенных в сети интернет статей, рекомендующие устанавливать гидрострелку в каждую систему отопления. При этом приводится следующее схематическое изображение трех режимов работы системы отопления.

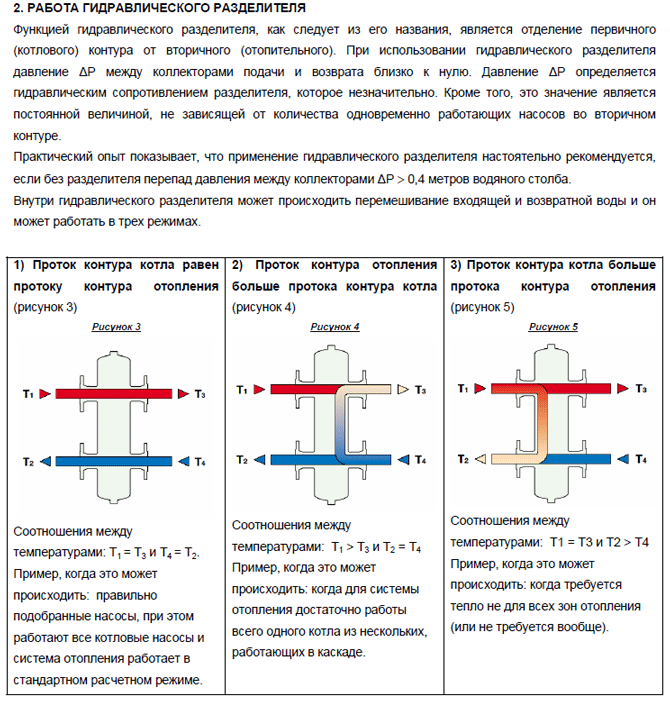

Режимы работы гидрострелки

Само понятие режима работы гидравлического разделителя связано с понятием расхода тепла Q=G*T в системе отопления. Здесь G-расход теплоносителя, а  T-его температура

  • Если гидрострелки нет, то Q-это то количество тепла, которое вырабатывается котлом и поступает в систему отопления

При установке разделителя ситуация меняется, гидравлические режимы разделяются и теперь Q1-это количество теплоносителя в котле, а Q2-количество теплоносителя в системе отопления.

Первый режим, при котором Q1= Q2 практически не осуществим. Даже в идеальной отопительной системе с правильно подобранными компонентами всегда существуют нюансы (например, открытая или закрытая задвижка, включившийся и отключившийся насос бойлера), нарушающие равенство. Это равенство и режим, описывающий его, существует только теоретически, на практике его нет.

  • Режим, при котором Q1< Q2 опасен для системы отопления.

При этом режиме подразумевается, что системе отопления нужно по какой-то причине большее количество теплоносителя, чем вырабатывает котел и, поэтому, часть теплоносителя из обратки, минуя котел, подается вновь в отопительную систему, осуществляя восходящее движение по гидрострелке (схема 3).  При этом произойдет подмешивание холодной воды из обратки и нагретого теплоносителя, что приведет к снижению температуры подачи.

Котел в свою очередь начинает вырабатывать дополнительное количество тепловой энергии и переходит в более интенсивный режим работы (подача холодная, нужно нагреть до установленного значения).

В итоге котел работает на повышенных температурах, но в систему отопления поступает уже охлажденный теплоноситель, к которому постоянно подмешивается холодная вода из обратки.

Напомним, что при этом режиме происходит снижение температуры подачи, что неизбежно приведет к тому, что в котел поступит обратка с температурой ниже температуры подачи более чем на рекомендованные для большинства котлов 20градусов. В результате котел начинает работать в конденсационном режиме, что приведет к образованию конденсата на стенках камеры сгорания.

Если в таком режиме котел не выйдет из строя сразу, то срок его эксплуатации сократится в несколько раз.

Именно поэтому режим Q1< Q2 недопустим. Следует отметить, что этот режим возможен только в том случае, если котел не соответствует системе не отопления и выход здесь только один-заменить котел.

  • Режим Q1> Q2 единственно приемлемый для работы системы отопления.
    (центральная схема)

При его реализации котел нагревает немного большее количество теплоносителя, чем это нужно для системы отопления. Основная часть теплоносителя идет потребителю, а небольшое избыточное количество, двигаясь по гидрострелке вниз со скоростью 0,1 м/с  (данные о скорости движения теплоносителя можно взять в любом профильном справочнике) возвращается в котел, подогревая при этом обратку.

В этом случае при работе котла в переходном режиме (включение в работу бойлера, дополнительного контура отопления, включение радиатора и т.д.), происходит подогрев обратки, что положительно сказывается на работе котла.

Учитывая малое количество возвращающегося теплоносителя, и низкую скорость его движения, гидрострелку можно с успехом заменить байпасом, и уверенно заявить, что в большинстве систем отопления установка дорогостоящей гидрострелки не нужна.

Где гидрострелка необходима?
