Мы много рассказывали вам о пользе гидрострелки, её модификациях и прочих премудростях эксплуатации, но почему-то обходили стороной тему выбора гидрострелки. На самом деле, это важно, не только потому что гидравлическая стрелка выводится на котёл, который является самым дорогим элементом системы отопления, а значит наиболее ценным, но ещё и потому, что правильно подобранную гидрострелку проще устанавливать. Давайте вместе разберёмся с этим вопросом и наконец-то выясним, как выбирать гидрострелку.
От котла
Так повелось, что гидрострелку и прочие распределительные устройства (гребёнки, термо-разделители, балансировочные коллекторы) подбирают с учётом мощности котла. Эту характеристику можно легко найти в инструкции устройства.
Допустим, максимальная мощность вашего котла составляет 24 кВт. В этом случае вам подойдут все гидрострелки, в маркировке которых есть цифры 40 и 60.
Сразу оговоримся, что в данной статье мы рассматриваем выбор гидрострелки, ориентируясь на модельный ряд продукции Гидрусс.
Однако, как показывает практика, другие производители, по крайней мере, те, что выпускают гидрострелки на территории России, СНГ и странах ближнего зарубежья пользуются схожей схемой при наименовании своей продукции.
Вот несколько примеров
Поэтому первое, что нужно делать, если решил купить гидрострелку
, это посмотреть максимально возможную мощность своего котла.
Как мы помним, наш условный котёл отопления имеет мощность 24 кВт. К нему подойдут следующие гидрострелки
Гидрострелка (Термо-гидравлический разделитель) Gidruss TGR-40-20х2 (до 40 кВт, 2 контура G 3/4″)
(Код: TGR-40-20х2)
5400 р.
Купить
Подробнее
Гидрострелка (Термо-гидравлический разделитель) Gidruss TGR-60-25х2 с вертикальным коллектором (60 кВт, G 1”, 2 вых. контура G 1”)
(Код: TGR-60-25х2)
TGR-40-20×2 – до 40 кВт, 2 потребителя, вход-выход 3/4″
TGR-60-25×2 – до 60 кВт, 2 потребителя, вход-выход 1″
Отметим, что количество контуров в двух последних вариантах не окончательное. Их может быть 3, 4 или 5 (соответствующую отметку вы найдёте в названии). К примеру, TGR-40-20×4 рассчитан на четыре потребителя.
От соединительных размеров
С мощностью понятно. Теперь поговорим о соединительных размерах. Кстати, они напрямую зависят от мощности.
Гидрострелка отопления GR-40-20 имеет 4 основных и 2 дополнительных выхода, на которые приварена резьба. На основных – диаметр патрубков Ду 20, что соответствует трубной резьбе 3/4 дюйма. Дополнительные выходы предназначены для подключения автоматического воздухоотводчика и сливного крана, диаметр входных отверстий на них равен 15 миллиметрам (Ду 15) или 1/2 дюйма.
Это очень легко прочитать по маркировке
GR-40-20
20 здесь указывает на диаметр патрубков (3/4) Про 40 мы уже знаем, это максимальная мощность котла. Осталось только разобраться с обозначением GR, но об этом мы поговорим чуть позже.
А сейчас немного потренируемся.
GR-60-25
25 – Ду 25 или 1 дюйм. 60 – предельно допустимая мощность котла
GR-100-32
32 – Ду 32 1 1/4 дюйма. 100 – мощность котла
Немного сложнее с вертикальными гидрострелками (термогидравлические разделители). Здесь помимо мощности и соединительных размеров добавляется количество контуров
TGR-40-20×2
Мощность котла до 40 кВт, диаметр патрубков Ду 20, 2 контура.
TGR-60-25×4
Мощность до 60 кВт, патрубки Ду 25, 4 контура
Думаем, принцип вам понятен.
По пропускной способности
Гидравлические стрелки, как и трехходовые клапаны, обладают разной пропускной способностью, и она снова связана с мощностью.
Как правило, гидрострелки, предназначенные для котлов высокой мощности, пропускают больше теплоносителя. Это связано с тем, условные проходы у данных изделий шире, соответственно их объём больше.
Данная величина обозначается как Q и измеряется в м3/ч.
По металлу
Ранее мы обещали, что расскажем про аббревиатуру GR? Так вот, сейчас самое время поговорить о ней подробнее.
Так проектанты Gidruss обозначают все гидрострелки в модельном ряду (сокращённое от набранного латиницей «gidravlicheskie razdeliteli»). А теперь самое интересное. Если вы видите в названии GR без каких либо приписок и добавлений, то перед вами гидрострелка из обычной чёрной стали (конструкционной стали)
Если вы увидели приставку –SS в конце, то это значит, что гидрострелка изготовлена из нержавеющей стали AISI 304. О том, какая марка металла лучше и почему, мы рассказывали тут и вот здесь.
Конечно, рациональнее ставить в котельную нержавеющую стрелку. Она долговечна, быстрее прогревается, дольше сохраняет тепло, а главное – не корродирует.
Но несмотря на это, у стальных гидрострелок есть свои почитатели.
С разрешения наших коллег с сайта gidruss-yug.
ru мы публикуем несколько отзывов на гидрострелки, изготовленные из конструкционной стали.
Гидрострелка GR-40-20
Георгий, 03.10.2016
Качественная гидрострелка и не дорогая, цена оказалась ниже, чем во многих розничных магазинах. Советовали мне брать в комплект гребенки, пока думаю.
Гидрострелка GR-60-25
Иван М, 23.12.2016
Самая низкая цена на гидрострелку. Предложили купить из нержавейки, но особой разницы я не увидел. Ржавчина появится даже в супер-пупер металле. Разницу от стоимости лучше потратить на хороший отводной клапан, надежнее будет.
Термогидравлический разделитель TGR-40-20×4
olga, 10. 07.2016
Мы к этой стрелке заказывали ещё и кожух. Такой необычный из пробки. Поначалу от него немного отдавало жжёным, но потом всё улетучилось.
Заказ ездил забирать муж, а я так получилось, общалась с менеджером. Всё очень толково объяснил, что даже я, в общем-то далёкий от темы отопления человек, поняла и теперь могу даже мужа своего кое-чему поучить))). Спасибо.
Гидрострелка GR-300-65
Борис, 30.11.2016
Гидрострелка с фланцами – мечта монтажника. На нашем объекте все оборудование крупногабаритное с соответствующими проходами. Поиски подходящего разделителя навели нас на ваш сайт. Посоветовавшись со старшим инженером, мы выбрали именно эту модель.
Как мы видим, стальные гидрострелки пользуются спросом и даже некоторые находят их даже лучше, чем нержавеющие аналоги.
Подведём итоги. Гидрострелку выбирают по
Мощности котла
Соединительнам размерам
Пропускной способности
Марке металла
Наиболее важной характеристикой является мощность котла, так как от неё зависят соединительные размеры и пропускная способность. Что касается марки металла, то здесь всё индивидуально. Если вы не хотите через несколько лет менять обвязку, то ваш вариант – гидрострелка из нержавеющей стали. Модели из обычной стали сохраняют безупречный вид от трёх до пяти лет, по истечение срока внутри изделия появиться ржавчина, что может негативно повлиять на работу подвижных частей насосов, кранов и других комплектующих.
Надеемся, что наш небольшой ликбез поможет вам приобрести качественную гидрострелку, которая без проблем встанет в обвязку к котлу и другим устройствам коллекторной группы.
Посмотреть гидрострелки можно здесь
Оформить заказ через корзину сайта или по телефону +7 (916) 624-73-67
Читайте нас во “Вконтакте”
Присылайте фото ваших котельных pls-99@yandex. ru
Удачных покупок!
Гидрострелка для системы отопления: назначение и расчёт
Гидрострелка для системы отопления, назначение и расчёт которой определяется конструктивными особенностями котельной, выполняет три важные задачи.
1. Деление. Подающая и обратная линия образуют два контура, один котловой и один потребителя.
2. Баланс. Компенсация температур подачи и обратки позволяет поддерживать оптимальные условия эксплуатации, что гарантирует безопасность чугунных теплообменников и других элементов модуля.
3. Вывод примесей. Шлам, механическая грязь, воздух удаляются через специальные отверстия. Это существенно продлевает срок службы подвижных деталей в циркуляционных насосах, счётчиках, клапанах и другой арматуры.
Перечисленные функции гарантируют всестороннюю защиту оборудования, в том числе котла отопления. Ведь именно от него зависит, как будет обогреваться ваш дом, а главное, насколько быстро это будет происходить. Поэтому о страховке лучше позаботиться заранее. Её в полной мере обеспечит гидравлический разделитель. Цена данного изделия гораздо меньше, чем стоимость нового котла. Вы будете спокойны и за другие устройства. Стрелка в паре с распределителями свяжет их в единую систему, не нарушив базовых настроек.
Гидрострелка для отопления: чертеж и назначение
Гидрострелка отопления предназначается прежде всего для автономных систем отопления с индивидуальным расчётом и проектированием. Типовые схемы также применимы, однако они должны быть проверены специалистами и при необходимости адаптированы. Мастер проводит обязательный осмотр котельной, оценивает планировку дома и состояние системы в целом, а также выясняет у заказчика, сколько он готов потратить. Некоторые вкладываются основательно и не жалеют средств, чтобы создать комфортные условия проживания. Другие наоборот, хотят урезать расходы и сделать отопление частного дома менее технологичным. И те и другие часто задаются вопросом “зачем нужна гидрострелка?”.
Для этого необходимо разобраться с тем, как она устроена.
Гидрострелка для отопления представляет собой сварной сосуд с выходами. Внутри полый или с фильтрующей сеткой. Сепаратор помогает эффективнее убирать примеси, тем самым уберегая трубопроводы и комплектующие от ржавчины. Снаружи гидравлическая стрелка имеет патрубки, на них наваривается резьба или фланец.
Диаметр проходов зависит от соединительных размеров котла. Так модели до 60 киловатт имеют вход 1 1/4 дюйма. Самые большие 2-ух дюймовые монтируются с фланцем Ду-65. Чем точнее размер, тем герметичнее соединение. Вероятность протечки существенно снижается. В результате рабочая жидкость поступит в систему в полном объёме.
Как гидрострелка защищает котел
1. Предупреждает гидроудар
2. Уменьшает разницу температур
3. Ускоряет удаление воздуха и отстойных смесей
Добиться полного соответствия параметров можно только при соблюдении трубных стандартов, в противном случае монтаж потребует дополнительных вложений. Сократить время и уберечь себя от лишних трат можно, обратившись к продукции производителей. Профильные заводы изготавливают гидравлические разделители по чертежам, все габариты выверяются с точностью до миллиметра.
Расчет гидрострелки
Правильно расчитать гидрострелку можно, воспользовавшись специальными формулами диаметров, их используют, когда делают изделие своими руками.
1. Пропускная способность
2. Мощность теплогонератора
Диаметр патрубка расчитывается так
Условное обозначение
Расшифровка
В чем измеряется
D
Диаметр гидрострелки
мм
d
Диаметр патрубка
мм
P
Предельная мощность котла
кВт
G
Максимальная пропускная способность
м3/час
π
Постоянная
3,14
ω
Вертикальная скорость теплоносителя, проходящего через разделитель
м/сек
ΔT
Разница температур подающей и обратной линии
°C
C
Теплоемкость жидкости
Вт/(кг°C)
V
Скорость носителя во вторичных контурах
м/с
Q
Максимальный расход потребителя
м3/ч
Данные берутся из паспорта на котёл, инструкций и другой документации.
Кроме того, расчет гидрострелки можно провести практическим способом. Правило трёх диаметров гласит, корпус стрелки равняется трём диаметрам патрубков.
Такой метод хорош, если гидрострелка большая по объёму. Для конструкций меньших размеров габариты определяются из расчета не менее 10 диаметров штуцера на выход.

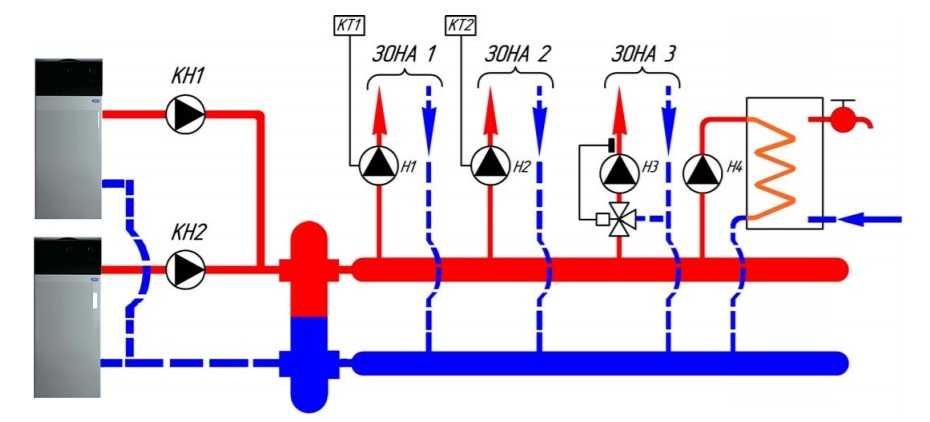

Как можно улучшить гидрострелку
Гидравлические разделители являются простейшим вариантом балансировочного устройства, усовершенствовать которое можно с помощью распределительных гребенок.
Комбинированная конструкция считается более эффективной, так как балансирует систему на уровне котла и потребителей. Каждое устройство получает выделенную линию, рабочая жидкость в ней циркулирует с заданной скоростью. Кроме того, её температура не превышает допустимой нормы, что также положительно сказывается на работе системы.
Основные гидравлические формулы | Flodraulic Group
Давление, сила и мощность Соотношения:
Давление (psi) = усилие (фунты) / площадь (дюйм²)
Сила (фунты) = площадь (дюйм²) x давление (фунт/кв. дюйм)
Площадь (дюйм²) ) = Сила (фунт) /давление (PSI)
Флюидная мощность мощности :
Флюидная мощность (HP) = давление (PSI) x Поток насоса (GPM) /1714
Взаимосвязь крутящего момента и мощности:
Крутящий момент (фут-фунт) = мощность (л.с.) x 5252 / скорость (об/мин) ) = мощность (л.с.) x 5 252 / крутящий момент (ft lbs) ) )
Конец штока поршня (кольцевой конец) Площадь (дюйм²) = площадь поршневого цилиндра (дюйм²) – площадь штока (дюйм²)
Усилие в цилиндре (фунты) = давление (psi) x площадь (дюйм²)
Скорость цилиндра (фут/мин) = 19,25 x расход (гал/мин) / площадь (дюйм²)
(разделите на 60, чтобы преобразовать скорость в футы /сек)
Скорость цилиндра (дюйм/мин) = скорость потока (куб. дюйм/мин) / площадь (кв. дюйм)
(обратите внимание, что 1 галлон США = 231 куб. дюйм)
Время цилиндра (сек.) = площадь (кв.дюйм) ) x ход цилиндра (дюймы) x 0,26 / расход (гал/мин)
Расход цилиндра (гал/мин) = 12 x 60 x скорость цилиндра (фут/сек) x площадь (дюйм²) / 231
Объем цилиндра (галлоны) = площадь цилиндра (кв. дюйм) x ход цилиндра (дюймы) / 231
Основные расчеты гидравлического двигателя :
куб. дюйм/об) / 6,28
(Может также использоваться мощность (л.с.) x 63 025 / скорость (об/мин)
Скорость двигателя (об/мин) = 231 x скорость потока (гал/мин) / рабочий объем двигателя (куб. дюйм/об)
Мощность двигателя (л.с.) = крутящий момент (в фунтах) x скорость двигателя (об/мин) / 63 025
Расход двигателя (гал/мин) = скорость двигателя (об/мин) x рабочий объем двигателя (куб. дюйм/об) / 231
Рабочий объем двигателя (куб. дюйм/об) = крутящий момент (фунты) x 6,28 / давление (psi)
Основные расчеты насоса :
Расход насоса на выходе (гал/мин) = скорость насоса (об/мин) x производительность насоса (куб. дюйм/об) / 231
Скорость насоса (об/мин) = 231 x расход насоса (гал/мин) / рабочий объем насоса (куб. дюйм/об)
Мощность насоса (л.с.) = расход (гал/мин) x давление (psi) / 1,714 x КПД насоса
(Может также использоваться мощность в лошадиных силах (л.с.) = крутящий момент (в фунтах) x скорость насоса (об/мин) / 63 025)
Крутящий момент насоса (в фунтах) = давление (psi) x рабочий объем насоса (куб. дюйм/об) / 6,28
(Можно также использовать мощность (л.с.) x 63 025 / рабочий объем насоса (куб. дюйм/об)
Формулы производства тепла : Преобразование тепла в другие единицы измерения мин = 33 000 футо-фунтов/мин = 746 ватт
Мощность (л.с.) = давление (psi) x расход (гал/мин) / 1714 -или- БТЕ/ч = 1½ x psi x gpm
Большая часть этого тепла будет возвращаться в резервуар.
Обратите внимание, что тепло вырабатывается каждый раз, когда не производится выходная механическая работа
Общая холодопроизводительность стального резервуара: HP (тепло) = 0,001 x TD x A
TD = разница температур масла в резервуаре и окружающего окружающего воздуха
A = общая площадь поверхности резервуара в квадратных футах (включая дно, если оно приподнято) :
Расчетная мощность привода насоса: 1 л.с. входного привода на каждый 1 гал/мин при выходе насоса 1500 psi0005
Емкость резервуара (GALS) = длина (INS) x ширина (INS) x высота (INS) / 231
Сжимаемость масла: приблизительное уменьшение объема на 1/2 % на каждые 1000 фунтов на квадратный дюйм давления
Сжимаемость воды: 1/3 % приблизительного уменьшения объема на каждые 1000 фунтов на квадратный дюйм давления
Мощность нагрева гидравлического масла: каждый 1 ватт повышает температуру 1 галлона масла на 1°F в час
Рекомендации по скорости потока в гидравлических линиях:
2 до 4 футов/сек = линии всасывания
от 10 до 15 фут/с = напорные линии до 500 фунтов на кв. дюйм
от 15 до 20 фут/сек = напорные линии 500–3000 фунтов на кв. дюйм
25 фут/сек = линии давления более 3 000 фунтов на квадратный дюйм
4 фута/сек = любые маслопроводы в системах воздух-над-маслом
Скорость потока нефти в трубе: скорость (фут/сек) = расход (гал/мин) x 0,3208 / внутренняя площадь трубы (кв. дюйм) x r², где π (пи) = 3,1416, а r = радиус в дюймах, возведенный в квадрат
Площадь (кв. дюймы) = π x d² / 4 , где π (пи) = 3,1416, а d = диаметр в дюймах
Окружность (дюймы) = 2 x π x r , где π (пи) = 3,1416, а r – радиус в дюймах
Окружность (дюймы) = π x d , где π (пи) = 3,1416, а d = диаметр в дюймах
Обычно используемые эквиваленты гидросистемы :
Один галлон США равен:
231 кубический дюйм
3,785 литра (1 литр = 0,2642 галлона США)
4 кварты или 8 пинт
128 унций жидкости / 133,37 унций веса
Вес 8,3356 фунтов
Одна лошадиная сила равна:
33 000 футофунтов в минуту
550 фут-фунтов в секунду
42,4 БТЕ/мин
2545 БТЕ в час
746 Вт
0,746 кВт
В фунтах на квадратный дюйм равно:
0,0689 бар (1 бар = 14,504 фунта на кв. дюйм)
6,895 кПа
2,0416 рт. ст. (дюймов ртутного столба)
27,71 дюйма, вода
Одна атмосфера равна:
14,696 фунтов на кв. дюйм
1,013 бар
29,921 рт. ст. (дюймы ртутного столба)
Примечание : Эта информация предоставляется в качестве краткого справочного материала и не предназначена для замены квалифицированной инженерной помощи. Несмотря на то, что были предприняты все усилия для обеспечения точности этой информации, могут возникать ошибки. Таким образом, ни Flodraulic, ни ее дочерние компании, ни ее сотрудники не несут никакой ответственности за ущерб, травмы или неправильное применение в результате использования данного справочного руководства.
