Вопросу планировки и монтажа электрической проводки в деревянном частном доме необходимо уделять первостепенное значение. Основная особенность монтажа электропроводки в частном деревянном доме — повышенные требования пожарной безопасности.

Некачественно сделанная схема расположения или монтаж электропроводки резко повышает возможность возгорания деревянного здания.

В соответствии с нормами пожарной безопасности, в деревянном доме разрешено делать как открытую, так и закрытую электропроводку. Но и в том, и в другом случае она обязательно должна быть защищена надежной оболочкой — например, кабель-каналами.

Преимущества скрытой электрической проводки в деревянном частном доме

Разумеется, не всем заказчикам нравится, когда электрическая проводка установлена в наружных кабель-каналах поверх стен. Такой способ монтажа электропроводки максимально прост, но очень часто защитные короба, даже стилизованные под древесную фактуру, выбиваются из общего дизайна интерьера и несколько портят внешний вид, нарушая гармонию и комфорт.

В таких случаях значительно разумнее сделать скрытую электропроводку, которая не изменит целостность композиции в помещениях и не будет обращать на себя ненужное внимание. Кроме того, наружная проводка имеет еще один важный недостаток — доступность для маленьких детей, которые так часто любят что-то разбирать, познавая мир.

Этого минуса полностью лишено скрытое размещение электрической проводки. Но и здесь надо быть аккуратным и внимательным. Грамотные конструкторы при проектировании схемы расположения электрической Вашего дома обязательно предложат Вам сделать кабель каналы заранее, до сборки дома на участке.

Достоинства технологии заводского сверления электрических каналов на этапе изготовления сруба

Современное производство ведущих производителей деревянных домов позволяет просверлить кабель-каналы и выполнить прокладку электрической проводки внутри стены прямо на заводе. А затем вывести провода наружу в тех местах, где это необходимо (к розеткам, счетчикам, выключателям и др. ).

Для того чтобы выполнить монтаж электропроводки в заблаговременно просверленных полостях, заказчику надо заранее, еще на стадии подготовки эскизного проекта, тщательно, во всех деталях продумать расположение мебели, светильников и электроприборов в комнатах своего будущего дома.

Только так можно сделать вывод контактов именно в тех местах и на той высоте, где это требуется. После того, как все тонкости вывода электрических контактов продуманы, схема расположения электрической проводки переносится на эскизный проект и подписывается заказчиком.

Далее эскизный проект со схемой размещения электропроводки отправляется на деревообрабатывающий завод, где согласно схеме в стенах строящегося дома просверливаются каналы. Чтобы определить их месторасположение в дальнейшем, при сборке стены в канал протягивают стальную.

Основные достоинства предварительного сверления каналов в соответствии со схемой расположения электрической проводки заключаются в следующем:

• Максимально возможная защищенность электропроводки
• Увеличение скорости сборки деревянного дома, поскольку нет необходимости тратить время и силы на ручное сверление полостей под электрическую проводку
• Отсутствие «человеческого фактора» и неизбежных погрешностей и ошибок, которые возникают при использовании ручного труда, а не автоматики

Настоятельно рекомендуем отнестись к монтажу электропроводки максимально ответственно и сделать ее так, как советует большинство специалистов — в скрытых каналах, просверленных в заводских условиях.

<<< Назад ко всем статьям

Электропроводка в деревянном доме своими руками

Автор Aluarius На чтение 6 мин. Просмотров 418 Опубликовано 09.10.2015

Содержание

• 1 Выбираем вид проводки
• 2 Этапы монтажного процесса по видам проводки
  • 2.1 Электропроводка в коробах
• 3 Проводка в трубах
  • 3.1 Установка в гофротрубах
• 4 Срытая проводка
• 5 Полезные советы

Деревянный дом – мечта многих загородных застройщиков. Это красиво, это уютно, но проблем с ним больше, чем с домом каменным. И одна из них это электрическая проводка. В чем проблема? В том, что электрические сети являются пожароопасными, когда дело доходит до короткого замыкания или перегрузки. В соприкосновении с деревом в таких ситуациях пожара не избежать. Поэтому очень важно грамотно провести монтажный процесс.

Но многих интересует и другой вопрос, касающийся возможности проведения электромонтажных работ своими руками. Насколько это скажется на безопасности. Поэтому в этой статье рассмотрим процесс проведения электропроводки в деревянном доме своими руками (как пошаговую инструкцию).

Выбираем вид проводки

Начнем с того, что в деревянном доме обычно производится проводка открытого типа. То есть, кабель укладывается по стенам, потолку, правда, монтаж чаще всего производится в специальные защитные приспособления. К примеру,

• В пластиковые короба.
• В гофротрубы.
• В металлические трубы.

В чисто открытом виде проводку можно провести по изоляционным роликам. Это старый метод, который сегодня практически не используется. Хотя его иногда применяют, как стилевое оформление в интерьере деревянного дома. Для этого скручивают два одножильных кабеля в виде косички и закрепляют его на ролики, предварительно установленных по трассе проводки. Сами ролики крепятся к деревянной поверхности саморезами или гвоздями.

Электропроводка в металлических трубах

Этапы монтажного процесса по видам проводки

Итак, все начинается с ввода кабеля в дом. Обычно для этого используют самонесущий изолированный кабель (СИП). Это алюминиевый кабель с тремя жилами. Для частного домостроения обычно применяется провод марки СИП 4. У него все жилы имеют одинаковое сечение – 16 мм². Это больше, чем достаточно.

Внимание! Провод СИП обладает повышенной жесткостью, поэтому его очень неудобно разделывать и подключать в распределительном щите. Поэтому рекомендуется на внешней стене дома установить специальный ящик, в который установлен автоматический выключатель с двумя полюсами. К этому автомату лучше и присоединить СИП к верхнему полюсу, а к нижнему, например, провод ВВГ, который протянется сквозь деревянную стену.

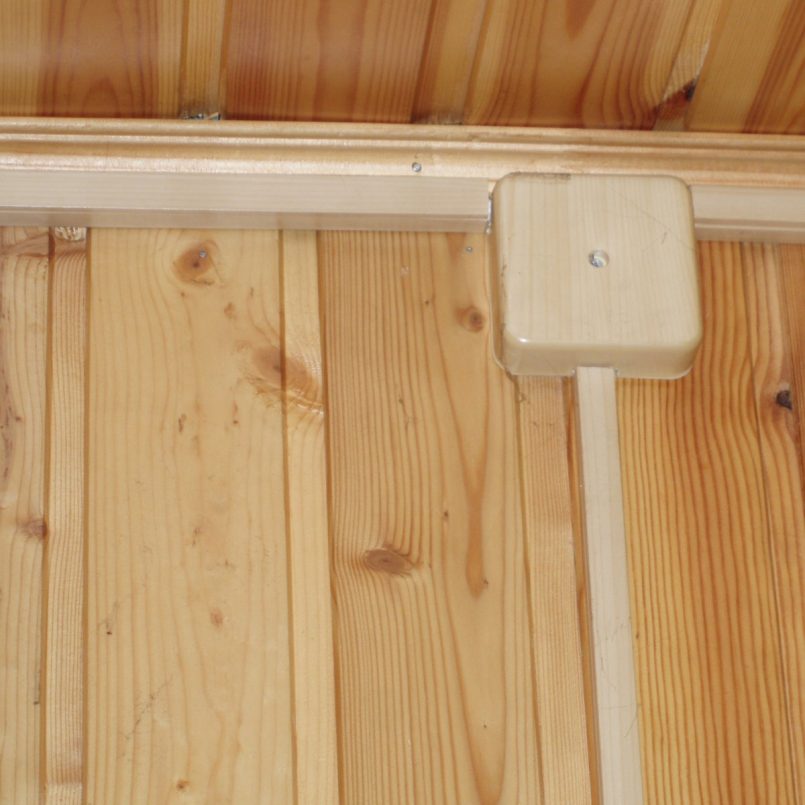

Электропроводка в коробах

На сегодняшний день это самый распространенный вид электрической проводки. Для этого используются пластиковые короба, которые при помощи саморезов закрепляются по схеме проведения электрического кабеля. Процесс проходит следующим образом:

Провод СИП-4

• Производится монтаж короба.
• В него укладывается кабель.
• Закрывается крышка.

Обратите внимание на вот какой момент. Сам провод в коробе должен занимать не более 50% всего пространства. Это не жесткое требование, но забитый под завязку короб просто не закроется крышкой. Особенно при наличии угловых соединений.

Правда, на рынке сегодня можно найти короба, в которые можно укладывать кабеля друг на друга. Здесь придется учитывать порядок и последовательность укладки. Но именно этот вариант дает возможность упростить проведение монтажных работ. Рекомендуем короба от компании «Legrand».

Проводка в трубах

То же нечасто используемый вариант. Но он стал с недавних пор популярным, особенно когда совмещаются два стилевых направления в оформлении комнат деревянного дома. Так вот одним из стилей должен быть или хайтек, или урбанизм.

Сложностей с проводкой в металлических или пластиковых трубах не возникает. Но есть в этом процессе и свои нюансы.

• Во-первых, трубы необходимо прикрепить к деревянной поверхности. Для этого обычно используются хомуты.
• Во-вторых, протяжка провода производится по участкам. Сначала протягивается кабель на первом участке, устанавливается муфта, затем производится протяжка на втором и так далее. Для того чтобы обеспечить удобство в проведении этой работы, сначала протягивают сталистую проволоку, к ней привязывают кабель и затем, протягивая до конца проволоку, вытягивают и сам кабель.

Хомуты для крепления труб к стене

Установка в гофротрубах

В принципе, схема проведения этого вида монтажа чем-то похожа на предыдущую. Но есть здесь и своя особенность. В первую очередь электрический кабель протягивают сквозь гофру, которую затем и крепят по контуру проводки. Если есть необходимость разрезать кабель по участкам, то он режется вместе с гофрированной трубой.

Удобство монтажа электрического провода в гофрах заключается в том, что сама труба очень гибкая. Нет необходимости разрезать ее и устанавливать между участками соединительные элементы в виде отводов или уголков. Правда, внешний вид такой проводки оставляет желать лучшего.

Внимание! Во всех вышеописанных операциях необходимо учесть один очень важный момент. Подготовленный к установке кабель необходимо пронумеровать по участкам. Электрики это делают специально для того, чтобы не запутаться. То есть, мастер должен точно знать, куда идет каждый отрезанный кусок, по какому участку его необходимо прокладывать.

Срытая проводка

Есть возможность в деревянном доме провести и скрытую проводку. Процесс этот сложный и связан с проведением обязательных защитных мероприятий. Сам монтаж начинается с высверливания на деревянных плоскостях, по которым будет производиться прокладка электрического кабеля, штроб (канавок). Их глубина должна быть больше, чем внешний диаметр металлических труб, в которые впоследствии провод должен быть уложен.

Штробить деревянные стены надо с помощью фрезерной пилы, которую устанавливают на болгарку. Трубы крепятся или хомутами, или пластинами, которые устанавливаются поперек штробы и закрепляются саморезами. В принципе, все это сделать даже своими руками несложно. Здесь присутствует другое требование. Внутреннее пространство труб надо обязательно заполнить огнеупорным материалом. К примеру, асбестом или специальной пеной. Можно воспользоваться и цементным раствором. Как показывает практика, сделать это непросто.

Если уж совсем строго подходить к требованиям правильного монтажа электрических сетей в металлическом корпусе, то саму трубу надо обязательно заземлить. Хотя по причине большого количества труб заземлением мастера проводят редко. Ведь придется заземлять каждый участок отдельно.

Устройство штробы в стене под электропроводку

Как видите, монтаж электропроводки в деревянном доме – это достаточно большое количество технологий. Какую из них выбрать, решать должен заказчик. Но если ставится вопрос именно открытого типа укладки проводов, то придется учитывать и мнение дизайнера. Вписать в дизайн интерьера комнат трубы или пластиковые короба иногда затруднительно. Поэтому без профессионала здесь не обойтись.

Полезные советы

• Необходимо точно рассчитать и установить необходимое количество автоматов в распределительном щитке. Специалисты рекомендуют на каждый контур (комнату) монтировать один автомат.
• Особое внимание электрическим контактам в распределительных коробках.
• Розетки и выключатели монтируются на деревянные поверхности только при наличии изоляционных прокладок, которые не распространяют огонь.

Уделить особое внимание стеновым проходкам (сквозь стены между комнатами). Сквозные отверстия делаются перфоратором с коронкой, куда закладывается металлическая труба. После протяжки кабеля внутренний диаметр трубы обязательно заполняется огнеупорным материалом.

Проводка ручек и трубок | ХаусМастер

Power — это современная роскошь, без которой никто не может обойтись. Провода, которые подводят электричество к вашему дому, обычно прячутся за стенами вашего дома. Тем не менее, эта почти невидимая система может оказать большое влияние на вашу повседневную жизнь и даже на вашу способность найти страховку на дом.

Работая инспектором по домам в районе Большого Торонто, я иногда сталкиваюсь с проводкой с трубкой и ручкой, которая все еще используется.

Электропроводка с трубкой и ручкой встречается в домах, построенных между 1880 и 1940-ми годами, хотя строители продолжали спорадически использовать ее в течение нескольких десятилетий после этого. В таком районе, как Торонто, где к началу века было построено много домов, системы электропроводки с ручкой и трубкой не редкость.

Что нужно знать о проводке с ручкой и трубкой? Начнем со сравнения старого и нового.

Различия между проводкой с ручкой и трубкой и стандартной проводкой

Современные системы электропроводки и электропроводки с ручкой и трубкой выглядят и функционируют по-разному.

Системы электропроводки с ручкой и трубкой получили свое название из-за своего внешнего вида: провода, обернутые в ткань или резиновую оболочку, проходят через керамические ручки или через керамические трубки, которые удерживают провода от деревянного каркаса. Для этих систем требуются две отдельные линии — черный (горячий) провод и белый (нейтральный). Линии заземления нет. В современной проводке черный и белый провода, а также заземляющий провод свернуты вместе в один кабель с пластиковой оболочкой.

Поскольку в системах с ручкой и трубкой отсутствует заземляющий провод, электрические розетки обычно имеют только два контакта, а не три. Эти системы также ограничены 12 контурами, хотя предыдущие домовладельцы могли добавить дополнительные контуры, что может привести к перегрузке системы.

Хотите знать, как определить, какая у вас система? Белые керамические ручки и трубки, а также старые провода с тканевой оболочкой — это большой подарок. Два провода, идущие рядом друг с другом вместо одного связанного кабеля, указывают на систему с ручкой и трубкой, как и старинные электрические панели и розетки.

Однако лучший способ оценить вашу систему — это показать домашнему инспектору.

У вас есть система с ручкой и трубкой? Факты, о которых следует помнить

Хотя системы с ручкой и трубкой устарели, если они функционируют должным образом, их все еще можно использовать. Тем не менее, жизнь с системой «ручка и трубка» сопряжена с некоторыми рисками, о которых должны знать домовладельцы и покупатели.

1. Отсутствие линии заземления . Отсутствие заземляющего провода может привести к поражению электрическим током, поскольку случайные скачки напряжения будут проходить через вас, а не через заземляющий провод.
2. Без температурного класса . Области с высоким нагревом могут привести к ломкости проводов, что может привести к частым коротким замыканиям или полному прекращению работы систем.
3. Система свободного воздуха . Проводка с ручкой и трубкой предназначена для системы со свободным воздухом, что означает, что провода отходят от поверхностей из-за ручек. Но современная изоляция может уменьшить пространство для дыхания и стать пожароопасной.
4. Низкая пропускная способность по току. Большинство систем с ручкой и трубкой просто не предназначены для работы с тем количеством электрических устройств, которые используются в большинстве современных домов, что может привести к короткому замыканию и перегреву цепей.

Многие дома, построенные с использованием проводки с трубкой и ручкой, были отремонтированы, чтобы использовать более эффективные и безопасные варианты. Имейте в виду, что замена проводки по всему дому не требуется, однако вы должны знать, что большинство страховых компаний не застрахуют ваш дом, если у вас есть проводка с ручкой и трубкой из-за повышенного риска, связанного с системами, и замена может понадобиться. Другие могут взимать более высокие взносы. Свяжитесь с местным страховым оператором для получения дополнительной информации.

Для систем с ручкой и трубкой важны проверки

Если вы домовладелец, не спешите заменять полностью функционирующую систему с ручкой и трубкой. Однако обязательно проводите ежегодную проверку, чтобы убедиться, что ваша система безопасна, а провода в хорошем состоянии.

Если вы потенциальный покупатель дома, мы рекомендуем провести осмотр дома перед покупкой, чтобы узнать, есть ли в вашем будущем доме какие-либо условия, которые вы, возможно, захотите рассмотреть перед покупкой.

Важно, чтобы вы принимали важное решение о покупке, имея как можно больше информации, включая возможные будущие расходы на ремонт. Замена электрической системы может быть дорогостоящей, но если в доме, в который вы влюбились, все еще есть устаревшая электрическая система, вы можете договориться о цене обновления системы с продавцом дома. Если нет, вы можете, по крайней мере, составить бюджет на будущий ремонт.

Чтобы запланировать инспекцию дома сегодня, свяжитесь с нашей франшизой HouseMaster, расположенной в прекрасном Торонто, через Интернет или по телефону 416-MASTER1.

Руководство по прокладке внутристенной проводки для домашнего аудио/видео

Руководство по прокладке внутристенной проводки для домашнего аудио/видео

Джим Ричардсон проработал на Кратчфилд в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. Счастливый седьмой сотрудник Кратчфилда (или № 007, как он выразился), носящий множество шляп в разных отделах, в том числе в написании статей для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993 годами, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к нашему 1995, а также помог запустить первые итерации наших онлайн-инструментов для подбора автомобиля.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Лучшие подставки для телевизоров 2023 года

Лучшие звуковые панели 5.1 2023 года

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор

Подходит ли Dolby Atmos для музыки?

Консультант Кратчфилда Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Можно ли сделать внутреннюю электропроводку самостоятельно?

Это законно?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к задним динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросить проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

• 16/2 — провод 16-го калибра с 2 жилами
• 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько провода нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш проектировщик может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
2. Прибавьте от 10 до 15 процентов: Ваш запланированный проводной маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.

Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть умные решения, такие как балуны, в которых для передачи аудио- и видеосигналов на большие расстояния используется сетевой кабель, коаксиальный кабель (RG-6) или даже оптоволоконный кабель.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны “грубые” или “сохраняющие отверстия”

Эти кронштейны для встраиваемых в стену и потолок громкоговорителей экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0005

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Распределительные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите соединительную коробку, достаточно глубокую, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без задней панели обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Гвоздьные пластины

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или менее от поверхности любой деревянной части вашего дома (стойка, балка, плита, блок или скоба) или надрезаете любую деревянную часть, вы

Пластины для гвоздей защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провода должны поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Studfinder

Прежде чем приступить к установке в готовом помещении, вы захотите приобрести хороший studfinder. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты

• Лазерный уровень или меловая леска
• Электрическая дрель 1/2 дюйма или больше. много работы в незавершенных помещениях.
• Набор насадок лопаты от 1/4″ до 1-1/2″.
• Стремянка
• Защита глаз, рабочие перчатки и респираторы
• Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Norm показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, не откусите больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек – 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Перевязка проводов

После того, как провод или пучок проводов протянуты к выходу, их необходимо заправить. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

• Поддерживайте провод в пределах 1 фута от J-box или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
• Гипсокартон закроет ваш провод, поэтому сфотографируйте или измерьте место, чтобы вы могли найти провод после установки гипсокартона.
• Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек — они должны плотно прилегать, но не настолько, чтобы зажать кабель.

Прокладка кабеля через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, согнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест для встраиваемых в стену устройств см. наше руководство по установке встроенных динамиков.

Оштукатуренные и обрешеточные стены

Если в вашем доме оштукатуренные и обрешеточные стены или потолки, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке проводов

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

• Удалите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
• Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене — одно для настенной пластины, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно протянуть провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет недостроенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломом. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обшивкой двери.

Подденьте молдинг от дверного проема с помощью стамески, небольшого лома или шпателя. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть проволоку из одного места в другое, вам необходимо прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.
