Как сделать откосы из металла: особенности и установка металлических откосов своими руками

Содержание

Металлические откосы на окнах наружные: пошаговая инструкция

После установки окон из ПВХ работа не заканчивается, ведь дом и оконный проем нужно оформить.

Сделав наружные откосы для пластиковых окон из металла, получается отличный внешний вид.

Работа может проводиться своими руками, главное, поэтапно следовать инструкциям, а также быть аккуратным. Окна делают фасад дома красивым и оформление важная часть.

Основные функции металла

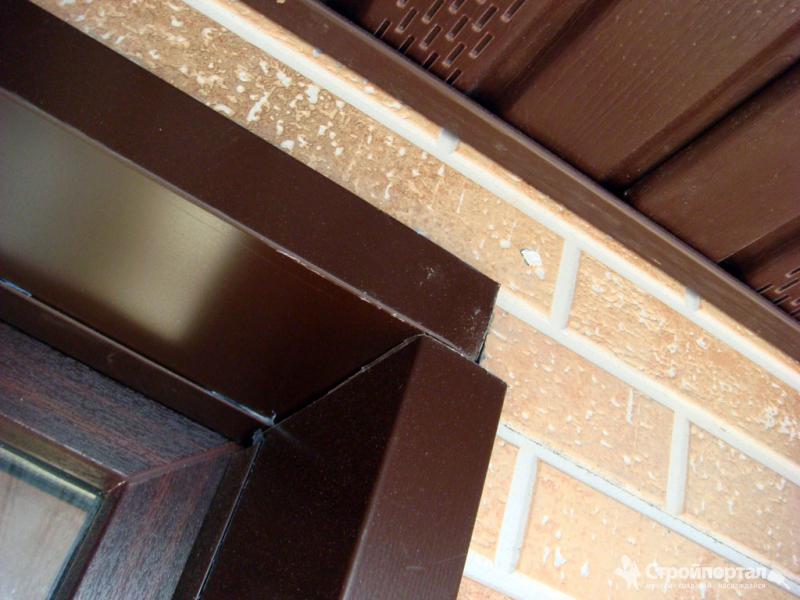

Как выглядят наружные металлические откосы на окнах

Металлический откос для окон ПВХ не просто используется для красоты, на такой конструкции есть несколько основных функций:

  1. Оконный проем после отделки будет законченным и визуально красивым. Арочный оконный проем из металла обладает законченным декоративным видом. Есть стандартные варианты оформления и другие, что отличаются по дизайну и цвету.
  2. Откосы из металлического профиля для окон защищают стыки и швы от воздействия окружающей среды, к примеру, от ветра, солнца и осадков.
    Швы не будут разрушаться, а окно прослужит долгое время.
  3. За счет наружных откосов из металла получается отличная герметизация, можно установить дополнительную тепловую изоляцию. При монтаже откоса без облицовочного материала они будут быстро разрушаться, появляются трещины, и сам металлопластиковый корпус окна начинает пропускать в дом холод.

Как видно, установка металлических откосов на окна позволяет добиться не просто красивого вида, но и защищает дом и окно от разрушений.

Плюсы и минусы металлических откосов

Зачем нужны наружные металлические откосы на окнах

Снаружи часто используется металл для откосов, нет разницы, какое окно установлено в доме, из пластика или дерева. Поэтому стоит детально рассмотреть достоинства и недостатки материала:

Достоинства: Недостатки:
Металлический откос выдерживает различные нагрузки, которые идут из окружающей среды. При использовании металла потребуется клеить дополнительно ленту для уплотнения, что поглощает шумы. Если не использовать ее, то после осадков потребуется снять материал и сделать исправление откоса.
Материал не повреждается при механическом воздействии, что важно в регионах, где часто проходит град. Стоимость металла выше, чем у другого отделочного материала, к примеру, пластиковый сайдинг или шпаклевка, полимер.
Уход за поверхностью прост, не вызывает труда. Достаточно время от времени убирать грязь тряпкой или веником.
Срок эксплуатации длительный.

Выбирая пластик для откоса или шпаклевку, уйдет больше сил при эксплуатации, чтобы откос сохранился и выглядел красиво. ПВХ быстро потеряет вид и будет постоянно грязным. Шпаклевка быстро разрушается, за счет чего каждый год или реже, откосы окон обновляют.

Монтаж металлических откосов (видео)

Важно! Выбирая отделку окон снаружи металлическими откосами, работа проводится проще, а сама поверхность прослужит дольше. Даже при отслоении краски, покрытие откоса легко восстанавливается.

Формы металла позволит делать оконный проем объемным, любого вида окна. Сложности при работе своими руками появляются только при создании арки.

Инструмент для монтажа

Необходимые инструменты для монтажа металлических откосов

Перед установкой металлических откосов на окна своими руками готовятся необходимые материалы и инструменты для работы:

  1. Шуруповерт с битами.
  2. Рулетка для замеров и уголок.
  3. Ножницы для резки металла.
  4. Молоток.
  5. Канцелярский ножик.
  6. Шпателя.
  7. Строительный пистолет.

Быстрее всего смонтировать откосы из металла получается в новых домах, где не стояли деревянные окна. В противном случае надо подготавливать место для работы. Надо отметить, что наружный откос должен делаться быстро, когда установленный оконный каркас можно приступать к монтажу. В противном случае монтажная пена начинает разрушаться, появляются трещины, а зимой оконный проем может промерзнуть.

Замер конструкции

Распространенные ошибки при замере

Перед тем как сделать металлические откосы на окна снаружи берутся замеры. Точные замеры – залог успешной облицовки. Размер каждого участка снимается отдельно. Ошибкой будет брать замер только по верхней части откоса, по отливу.

Подобное действие приводит к проблемам с совпадением размеров частей профиля, они могут оказаться больше или меньше чем нужно, потребуется устранять недочеты. Замеры снимаются рулеткой, после чего данные вносятся в тетрадь. Очень удобно применять схему, когда нужно обшивать сразу несколько окон.

Подготовка к установке

Подготовка к установке

Тщательная подготовка должна быть всегда, независимо от того из чего сделан дом, кирпич, брус или бетонные панели. Пошаговый инструктаж по подготовке такой:

  1. Удаляется монтажная пена, она должна проходить вровень с рамой окна. Работа проводится при помощи канцелярского ножа.
  2. Далее, нужно оценить состояние стен и поверхности, при необходимости устранять все щели, трещины или дырки обычной шпаклевкой.
  3. Пустоты недопустимы между основанием и железным элементом.
  4. Стыки и сама поверхность дополнительно обрабатывается герметиком. Если стены из кирпича или бетона, то перед тем как монтировать отделочный материал на откос следует пропитать все антисептиком, который не позволит появиться плесени.

Все используемые смеси должны просохнуть, когда устранение недочетов проведено, тогда надо начать монтаж.

Установка металлических откосов

Крепление наружных металлических откосов

Как установить наружные металлические откосы на окнах? Для этого необходимо перенести размеры на металлосайдинг или другой стальной материал, все вырезать и сделать загибы. Детали вырезаются ножницами для металла. Руководство по монтажу:

  1. Отделывать нужно из водоотлива. Элемент вырезается по размерам рамы окна, допускается меньше размер на 1 см. Внешний участок обрезается по размеру, учитывая припуски на стену. Боковые детали проводят с припуском на 1 см. Они загибаются, вся деталь должна наклоняться от окна.
  2. Отлив ставится в посадочное место. За счет формы он будет облегать боковые стенки, переходя немного в вертикальную плоскость. Элемент прикручивается саморезами прямо к раме.
  3. Далее, надо отделать боковую часть. Их ставить нужно вертикально, чтобы закрывать отрезки отлива. Монтаж проводится саморезами.
  4. Последним элементом отделки – верхняя деталь. Она подгоняется под боковые части и равняется по внешним углам. Монтироваться должна саморезами.
  5. По технологии все места фиксируются герметиком, что плотно закроем прилегающие части.

Во время монтажа надо ставить ленту для уплотнения, чтобы предотвратить замерзание. Разновидность материалов большая и обшить откос окна можно разными методами. Облицевать металлическим сайдингом, другим видом металла. Можно использовать полимерный материал для фиксации. Правильно сделанный откос, обезопасит дом от промерзания, окна не будут промерзать, а значит, не разрушаться откосы. Внутренний откос может быть любой, который подходит по интерьеру. Оформление можно найти на фото в интернете. Как оформить окно из металла, представлено на видео:

Фотогалерея готовых работ

Замена наружных металлических откосов во Владимире

Установка и замена наружных откосов на пластиковых окнах на новые во Владимире и области.

Работаем быстро, чисто и тихо.

Выезжаем на замер в день обращения.

  • 10 лет

    Гарантия на изделие
  • 0 руб

    Выезд мастера по городу
  • 1 час

    Среднее время установки откоса

Прайс на металлические откосы наружные

НАИМЕНОВАНИЕ ЕД. ИЗМ. ЦЕНА
МЕТАЛЛИЧЕСКИЕ ОТКОСЫ
Установка металлических откосов (стандартное окно) до 250 мм комплект от 4000 руб
Установка металлических откосов (тройное окно) до 250 мм комплект от 4500 руб
Демонтаж/монтаж откосов клиента с пропенкой  комплект от 1000 руб



В прайс-листе указана ориентировочная стоимость, так как цена работ в каждом конкретном случае будет зависеть от размеров окна и индивидуальных особенностей.

Примеры наших работ по установке откосов на окна

Посмотреть другие примеры работ

Зачем ставят наружные откосы

Улучшают внешний вид окна

  • придают законченный вид оконному проему;
  • можно покрасить в любой цвет;
  • можно сделать декоративное оформление даже арочному окну.

Наружные откосы защищают монтажные швы от разрушения

После установки окна снаружи остаются незащищенными монтажные швы. Они заполнены пеной, которая разрушается под действием ультрафиолета и остальных факторов воздействия окружающей среды.

Поэтому установка металлического откоса на окно является завершающим шагом монтажа стеклопакета. Они закрывают шов и препятствуют разрушению монтажной пены.



Почему наружные откосы должны быть металлическими

Наружные откосы можно сделать пластиковыми, деревянными и металлическими. При этом последний вариант обойдется дороже всего. Почему же мы рекомендуем выбирать именно металлические?

Металлические откосы не портятся от:

  • перепада температур,
  • атмосферных осадков,
  • механических воздействий.

Плюсы:

  • Имеют слой краски, который не нужно обновлять в течении всего срока эксплуатации.
  • За металлическими наружными откосами просто ухаживать – от загрязнений их можно просто протирать.
  • При отсутствии механических повреждений служат до 50 лет.

Минусы:

У вас нет наружных откосов на окне или они повреждены?

Если у вас нет наружных откосов или они установлены некачественно, это приведет к печальным последствиям:

  1. конструкция окна со временем деформируется,
  2. оконный проем потеряет герметичность, в помещение начнут поступать холод и пыль с улицы,
  3. стена, в которой установлено пластиковое окно также будет разрушаться.

Не теряйте времени – заказывайте установку наружных откосов сразу после монтажа окна. Это спасет от разрушения внешней изоляции оконного проема под воздействием окружающей среды.

Посмотрите весь список наших услуг по ремонту пластиковых окон.

Как и чем красить металлические дверные откосы?

Вы знаете, несмотря на кажущуюся простоту, принять решение чем и как красить и как готовить откосы под покраску довольно сложно.

Всё зависит от того сколько денег Вы готовы вложить в эти самые откосы.

Если готовить поверхность по “букварю”, другими словами с соблюдением всех технологий и использованием дорогостоящих красок и грунтовки, плюс работа пескоструйным аппаратом, то Ваши дверные откосы выйдут просто золотыми, возможно даже дороже чем вся дверь.

Есть конечно в продаже дорогие краски, которые в “народе” называют “прямо по ржавчине”, есть дорогостоящий процесс подготовки с нанесением антикоррозийной грунтовки и специальной обработки металла, плюс тройная окраска (в три слоя то есть), но дешевле и лучше пойти обычным путём.

Самая распространённая краска для окраски металла, это обычная масляная краска “МА-15”,

вот ей лучше всего и покрасьте свои откосы.

Подготовка конечно и в этом случае нужна, но она совершенно простая.

Если старая краска “висит” кусками, или потрескалась, то перед окраской работаем наждачной бумагой, или металлической щёткой.

Затем поверхность обезжиривается , пыль естественно убирается , можно промыть поверхность тёплой водой с мыльным раствором, затем всё это смыть чистой водой и дать время на высыхание.

Дальше, казалось бы надо подумать о грунтовке, но надо знать какой именно у Вас металл на откосах, под каждый металл своя грунтовка.

Чаше всего в домашних условиях да ещё и на таких маленьких объёмах как откосы, о грунтовке не задумываются, первый слой краски и будет той самой грунтовкой (грунтовка нужна что бы краска легла ровно и красиво, плюс заполнение всех пор и не больших царапин).

Даём высохнуть первому слою, затем наносим второй и окончательный.

Удобно работать плоской кистью, если хотите купите с натуральной щетиной, правда опять же она дорогая и для такого объёма скорей всего нет смысла её покупать, можно что-то попроще и искусственное.

Измерение уклона и уклона крыши

Ник Громицко, CMI® и Бенджамин Громицко

И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали. В этой статье описывается как наклон крыши, так и уклон крыши, а также их различия, поскольку они не совпадают. Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

На рисунке выше показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши – это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

В конструкции крыши основание прямоугольного треугольника называется пролетом. Маршрут – это расстояние от внешней стороны верхней плиты стены до точки непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т. е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

Уклон

Уклон – это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному проходу, где подъем представляет собой некоторую часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

Наклон можно численно выразить как отношение.Коэффициент уклона представляет собой определенное количество вертикального подъема на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12. Наклон «6 из 12» выражается как 6:12.

Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о , ro и уклоне .

  • в виде отношения; и
  • дюймов на фут.


Шаг

Шаг – это наклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши – это расстояние между внешней стороной верхней плиты одной стены и другой.

Pitch Fraction

Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания. А тогда гребень обычно находился в середине пролета.В современной строительной практике этого больше нет. Гребень может быть размещен в любом месте пролета, непосредственно от середины до любой конечной точки пролета.

Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3». Если высота подъема составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

Шаг можно численно выразить дробью. Доля тангажа представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6.Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются как синонимы, что неверно. Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что уклон 2:12 можно выразить как 1/12 шага, предполагая, что пролет в два раза превышает длину пробега. Если уклон 4:12, шаг для 24-футового пролета будет 1/6.Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут. А шаг – это дробная часть, полученная путем деления подъема на весь диапазон.

Минимальные уклоны для различных кровельных покрытий

Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и требует использования инструкций производителя кровельного покрытия по установке.

  • Битумная черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.2.2).
  • Глиняную и бетонную черепицу следует укладывать на скаты крыши 2,5: 12 или больше (2015 IRC R905.3.2).
  • Металлическая черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.4.2).
  • Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
  • Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или больше (2015 IRC R905.6.2).
  • Деревянная черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
  • Деревянные вибраторы следует устанавливать на крышах с уклоном 3:12 или выше (2015 IRC R905.8.2).
  • Сборные крыши должны устанавливаться на уклонах кровли 0,25: 12 или более (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, у которых минимальный уклон кровли составляет одну восьмую единицы по вертикали на 12 единиц по горизонтали. (Уклон 1%).
  • Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
    • минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без применения герметика внахлест
    • минимальная крыша наклон 0.5:12 для металлических кровель внахлест, непаянных фальцев с нанесенным герметиком
    • минимальный уклон кровли 0,25: 12 для фальцевых кровельных систем
  • Модифицированная битумная кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
  • Термореактивная однослойная кровля должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
  • Однозонная кровля из термопласта должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
  • Кровельное покрытие из напыляемой пенополиуретана должно быть установлено на скатах крыши 0,25: 12 или больше (2015 IRC R905.14.1).
  • Жидкая кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.15.1).
  • Фотовольтаическая черепица должна устанавливаться на кровлях с уклоном 2:12 или больше (2015 IRC R905.16.2).

Битумная черепица

Наклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Крыши из битумной черепицы предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9: 12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится плотницкий уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Измерения можно проводить в недостроенном чердаке под крышей, на рейке или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точных результатов из-за изначально неровной поверхности кровельного покрытия.

Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и удерживайте его ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.


Резюме

Шаг и наклон не означают одно и то же. Уклон – это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на отвод воды с поверхности крыши и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.


Крутой металл – Институт страхования бизнеса и безопасности дома

1.1 Тип продукта
1.2 Категории кровли
1.3 Производители продукции
1.4 Производственный процесс
1.5 Отраслевые стандарты, требования кодов и соответствие
1.6 Уникальный оклад и металл для конкретной отрасли

Металлическая кровля с крутым уклоном используется в домах для экономии энергии, красоты и защиты. Металлические крыши для жилых домов доступны в широком разнообразии дизайнов и цветов, чтобы дополнить любой стиль дома.Металлические крыши могут быть с традиционным профилем с вертикальным швом или изготовлены так, чтобы напоминать древесину, шифер, черепицу или глиняную черепицу. Во многих металлических крышах жилых домов теперь используется технология отражающего пигмента, что приводит к общей энергоэффективности дома и снижению счетов за коммунальные услуги. Кроме того, все металлические крыши сделаны минимум на 25% из переработанного материала. Устойчивые к растрескиванию, усадке и эрозии, металлические кровельные системы также могут выдерживать экстремальные погодные условия, включая сильные снеговые нагрузки, град и лесные пожары.
http://www.metalroofing.com/v2/content/metal-roofing/why-metal.cfm#sthash.KBHezRMj.dpuf

1.1 Тип изделия

1.1.1 Описание металлических крыш жилых домов

1.1.2 Идентификация-прослеживаемость

1.1.3 Упаковка и хранение

1.2 Кровельные категории

Металлическую кровлю можно разделить на гидростатическую (водонепроницаемую) или гидрокинетическую (проливающую воду).
Руководство по установке металлической крыши – Глава 10: http: //www.metalconstruction.org / download.php / education / tech_resources / metal_roofs / MCA_Roofing_Installation_Ch_10

1.2.1 Низкий уклон

Конструкционная металлическая кровля, как правило, гидростатическая с небольшим уклоном и может быть установлена ​​без сплошного настила.
http://www.metalroofing.com/v2/content/guide/types/

1.2.2 Крутой склон

Архитектурная металлическая кровля обычно имеет крутой гидрокинетический уклон и использует сплошной настил.
http://www.metalroofing.com/v2/content/guide/types/

1.2.3 Ограничения по высоте крыши

Гидрокинетическая металлическая кровля с крутым уклоном обычно устанавливается при уклоне 2:12 или более.Руководство по установке металлической крыши
– главы 2, 3, 4 и 10:
http://www.metalconstruction.org/download.php/education/tech_resources/metal_roofs/MCA_Roofing_Installation_Ch_2
http://www.metalconstruction.org/download. php / education / tech_resources / metal_roofs / MCA_Roofing_Installation_Ch_3
http://www.metalconstruction.org/download.php/education/tech_resources/metal_roofs/MCA_Roofing_Installation_Ch_4
http://www.metalconstruction/resource/download/ металлические_ кровли / MCA_Кровельная_установка_Ch_10

1.2.4 Основания и отделочные покрытия

Металлическая кровля изготавливается из различных металлов и сплавов. Эти же материалы часто покрываются на заводе высокоэффективными системами окраски. Комбинация основы и систем окраски (для окрашенных металлов) влияет на долговечность металлической кровельной системы. Самыми распространенными неокрашенными металлическими крышами являются алюминий (толщина 0,023–0,040), сталь с металлическим покрытием, медь, нержавеющая сталь и цинк. Сталь (калибр 24-26) – наиболее часто используемый кровельный материал.Руководство по установке металлической крыши
– Глава 3: http://www.metalconstruction.org/download.php/education/tech_resources/metal_roofs/MCA_Roofing_Installation_Ch_3

NCCA Toolkit # 8: Coil Coating Topcoat Systems: http://www.coilcoating.org/toolkits

http://www.coilcoating.org/index.php/education/tutorials#prettyPhoto[view provided/16/

1.3 Производители продукции

Производителей металлических кровель можно найти в разделе «Поиск продуктов» на веб-сайтах Metal Construction Association и Metal Roofing Alliance.
http://www.metalconstruction.org/index.php/product-locator
http://www.metalroofing.com/v2/content/manufacturer/

1.3.1 Промышленные торговые ассоциации

Торговыми ассоциациями, поддерживающими крутые металлические кровли, являются Ассоциация металлических конструкций, Альянс металлических кровель и Национальная ассоциация рулонных покрытий.
http://www.metalconstruction.org/
http://www.metalroofing.com/
http://www.coilcoating.org/

1.4 Производственный процесс

Производство металлической кровли с крутым уклоном включает в себя профилирование и / или штамповку различных неокрашенных и окрашенных металлических панелей из различных металлов или сплавов подложки.В процессе формования создаются различные профили, которые обеспечивают эстетические и структурные качества кровельных панелей.

1.5 Уникальные отраслевые стандарты и коды

1.5.1 Град

1.5.2 Ветер

1.5.3 Пожар

1.5.4 Холодный климат

1.6 Уникальный оклад для отрасли и металлы

Односкатная кровля | JLC Онлайн

Q : Клиент нанял меня для строительства большого флигеля с односкатной односкатной крышей.Как защитить верхний край от атмосферных воздействий?

A : Майк Гертин (в Instagram @mike_guertin), строитель и специалист по ремонту в Восточном Гринвиче, Род-Айленд, и ведущий на JLC Live, отвечает: 1980-е годы с односкатной крышей. В то время на местных лесных складах имелись монолитные гряды, которые выглядели как негабаритные водосливы. Но вместо того, чтобы устанавливаться перед кровлей (обычным способом с отливом), моноскатный оклад устанавливается с опорой крыши поверх кровли и вертикальной опорой, проходящей вниз над облицовкой.

Односкатные обшивки коньков все еще производятся производителями окладов и их можно найти в Интернете, но на лесных складах в моем районе больше нет этих окладов. Вместо того, чтобы ждать специального заказа, я делаю свой собственный – односторонний гребневой оклад легко сделать на изломе листового металла (см. «Использование тормоза для листового металла», май / 17).

Я начинаю с обычной цветной алюминиевой катушки толщиной 0,019 дюйма или толще (также можно использовать оцинкованную, медную или нержавеющую сталь).Стандартные размеры требуют опоры на крыше шириной 6 дюймов и опускной стойки 4 дюйма с отводом на 1/2 дюйма внизу. Я подшил 6-дюймовый край и 1/2-дюймовый изгиб для капель, чтобы сделать гидроизоляцию жестче и свести к минимуму образование масляных банок при расширении. Я регулирую угол между крышей и опорами, чтобы он соответствовал уклону крыши.

Я часто формирую расширенный край опоры кровли гидроизоляции (аналогично выступу на большинстве кромок водостока). Проекция в основном косметическая, создает теневую линию вдоль гребня и не улучшает водостойкость оклада.

Тим Хили Индивидуально изогнутый оклад (фото) и самоклеющийся оклад защищают от атмосферных воздействий верхний край односкатной крыши. Прокладки удерживают планку на месте.

Устанавливаю гидроизоляцию поверх кровли (например, битумной черепицы) вдоль конька, при этом опора крыши прибивается или прикручивается винтами. В идеале, вы должны использовать один и тот же металл для крепежа и гидроизоляции – алюминиевый крепеж с алюминиевым гидроизоляционным слоем, гальванизированная сталь с гальванизированной сталью – во избежание коррозии из-за гальванической реакции.Если вас беспокоит утечка мигания через отверстия для крепежа, вы можете использовать крепежные детали с прокладками, обычно используемые для крепления металлической кровли.

Если вы находитесь в зоне с сильным ветром, я рекомендую наклеить 4-дюймовую полосу самоклеящейся гидроизоляционной ленты (SAF), чтобы закрепить кровлю на облицовке. Затем мигающий гребень переходит SAF. В случае попадания ветрового дождя под опускание выступа гребня, лента для гидроизоляции заблокирует воду. Вы также можете прибить опору к панели для дополнительной фиксации.

Минимумы и максимумы уклона

– Предложение на побережье Мексиканского залива

Готовы ли вы к трудностям, с которыми столкнетесь при работе с крутой или пологой крышей? Давайте поговорим о требованиях кодекса, проблемах, связанных с низкими уклонами, гидроизоляции и многом другом.

Что такое крутой склон?

Крутой склон – это крыша с уклоном более 3:12. Минимальный уклон для металлических кровель внахлест, непаянных фальцевых крыш без нанесенного герметика внахлест должен составлять три единицы по вертикали на 12 единиц по горизонтали, что соответствует уклону 25%.Это соответствует FBC 1507.4.2.

Круто скатная крыша обычно обеспечивает хорошую видимость, поэтому мы настоятельно рекомендуем использовать окрашенный продукт. В конструкции с наклонной крышей отчетливо видны недостатки, но риск проникновения воды значительно ниже, чем у малоскатной крыши. Крыши с крутым уклоном основаны на принципах отвода воды и обычно имеют большее количество отводных каналов в сборках гидроизоляции. Гидроизоляция крыш не должна быть такой же плотной, как на крышах, где может образовываться скопление воды.

Крыши с крутым уклоном обычно не видны на больших зданиях из-за необходимости структурной опоры и большой высоты крыши.

Что такое пологий уклон?

Низкий уклон – это крыша с уклоном менее 3:12, но более 1/4:12. Минимальный уклон для крыш из металла внахлест, непаянных швов с нанесенным герметиком внахлест должен быть не менее половины единицы по вертикали на 12 единиц по горизонтали (уклон 4%). Герметики внахлест следует наносить в соответствии с инструкциями по установке утвержденного производителя.Минимальный уклон стоячего фальца кровельных систем должен составлять четверть единицы по вертикали и 12 единиц по горизонтали (уклон 2%). Обратите внимание, что в округах Майами-Дейд и Бровард минимально допустимый уклон 2:12.

Окрашенные продукты не вызывают особого беспокойства, поскольку крыши с низким уклоном имеют ограниченную видимость. Есть много соображений, которые следует учитывать при выборе крыш с низким уклоном, поскольку они имеют высокий риск проникновения воды. Как правило, вода остается на низкой скатной крыше в течение длительного периода времени.Из-за сильных штормов, таких как ураганы, система затонет. Это требует дополнительных действий для обеспечения водонепроницаемости системы.

Этот тип крыши чаще всего встречается в больших зданиях с большой протяженностью (более 200 футов панелей не редкость). Крыши с низким уклоном также связаны с некоторыми сложностями, такими как механическое уплотнение крыши до 180 градусов. Низкий уклон позволяет построить здание меньшей высоты и требует меньшей структурной опоры.

Гидроизоляция кровли с малым уклоном

Чтобы учесть возможность скопления воды, в конструкцию необходимо включить водонепроницаемые элементы.Также важно отметить, что вы должны использовать большое количество герметика во всех деталях, чтобы повысить водонепроницаемость. Наконец, имейте в виду, что шаг 1/4: 12 может вызвать образование луж при любом отклонении деки.

Готовы узнать предложение? Кликните сюда!

Указания по уклону крыши | Профессиональный кровельный журнал

Правильный уклон крыши может быть важным фактором при проектировании высокоэффективных кровельных систем.Минимум и максимум Пределы уклона крыши различаются в зависимости от конкретной системы крыши и типов проекта. Ниже приводится обзор требований к коду. и рекомендации NRCA по уклону крыши, а также некоторые дополнительные факторы, которые следует учитывать проектировщикам.

Требования кода

Строительные нормы и правила обычно устанавливают предписывающие минимальные требования к уклону крыши для различных типов кровельных систем. Для Например, Международный строительный кодекс , ® 2018 Edition (IBC ® 2018) предписывает минимальный уклон крыши 1/4: 12 для асфальтобетонные, модифицированные полимером битумные, термореактивные и термопластические однослойные и жидкие мембраны в новое строительство.Это требование к минимальному уклону крыши 1/4: 12 также распространяется на кровельные системы из распыляемой полиуретановой пены (SPF). в новом строительстве.

Для кровельных систем из металлических панелей с непаянными швами с нанесенным герметиком внахлест IBC 2018 предписывает минимальную кровлю 1/2: 12. склон. Для фальцевых металлических кровельных панелей требуется минимальный уклон кровли 1/4: 12.

Для систем с крутым уклоном IBC 2018 предусматривает минимальный уклон кровли 1:12 для рулонной кровли с минеральным покрытием; 2:12 минимальный уклон кровли для битумной черепицы, фотоэлектрической (PV) черепицы и встроенных в здание фотоэлектрических элементов; 2 1/2: 12 минимум уклон кровли под глиняную и бетонную черепицу; Минимальный уклон кровли 3:12 для металлических кровельных панелей с непаянными швами без применяется герметик внахлест, металлическая черепица и деревянная черепица; и минимальный уклон крыши 4:12 для сланца и дерева.

Международный жилищный кодекс , ® 2018 Edition (IRC ® 2018) предписывает минимальный уклон крыши, аналогичный IBC 2018, за исключением IRC 2018, указывает минимальный уклон крыши 3:12 для сотрясений древесины.

В случае замены кровельной системы и повторного покрытия существующих низкосклонных кровельных систем IBC 2018 и IRC 2018 отказываются от минимальные требования к уклону 1/4: 12 кодов и применяют минимальные требования к положительному дренажу крыши, основанные на характеристиках.Оба кодексы определяют термин положительный дренаж крыши как: «Состояние дренажа, при котором учитывались все Погрузочные прогибы на настиле крыши и дополнительный уклон были предусмотрены для обеспечения дренажа крыши в пределах 48 часов осадков “.

Хотя строительные нормы и правила прямо не предписывают максимально допустимые уклоны крыш, пожарные классификации, которые требуется кодексом – часто включают ограничения максимального уклона крыши. Например, некоторые мембранные узлы из EPDM имеют ограничения по максимальному уклону крыши до 1/2: 12.Некоторые мембранные сборки TPO также имеют относительно низкую максимальную ограничения уклона крыши. Сборки ПВХ-мембран обычно имеют более высокие ограничения по максимальному уклону крыши; некоторые безлимитный. Компоновки с крутым уклоном обычно не имеют ограничений по максимальному уклону крыши.

Проектировщики должны ссылаться на классификацию огнестойкости сборки крыши для определения максимального уклона крыши. ограничения. У отдельных производителей можно проконсультироваться по их классификациям пожара, которые относятся к категории кровли. зависит от конфигурации сборки.Эта информация также доступна через онлайн-каталог классификаций UL по адресу www.ul.com или приложение RoofNav FM Approvals на сайте www.roofnav.com.

Рекомендации NRCA

Рекомендации NRCA по минимальному уклону крыши приведены в разделах, посвященных системам кровли, документа NRCA Roofing. Руководство по эксплуатации.

NRCA рекомендует, чтобы мембранные, жидкие кровельные системы и кровельные системы SPF были наклонными для обеспечения положительного дренажа кровли. Кроме того, для нового строительства система крыши должна соответствовать требованиям строительных норм по минимальному уклону крыши.

Для систем кровли из металлических панелей NRCA рекомендует уклон 1/2: 12 или более для систем структурных панелей и 3:12 или более. для архитектурных панельных систем.

Для систем кровли из битумной черепицы, глины и бетонной черепицы, металлической черепицы, шифера и дерева, а также кровельных систем из черепицы, NRCA рекомендует уклоны 4:12 и более.

Рекомендации NRCA по минимальному уклону крыши для систем с крутым уклоном обычно больше (при более крутых уклонов), чем те, которые указаны в строительных нормах и правилах.Хотя значения кода представляют минимальные требования в контексте минимальных юридических требований к строительству, рекомендации NRCA являются руководящими принципами передовой практики.

Дополнительные соображения

Дизайнеры также должны учитывать следующие специфические условия проекта.

Для крутых крыш, где две части крыши с одинаковым уклоном пересекаются, образуя долину, результирующий уклон впадины равен меньше, чем у двух смежных поверхностей крыши.Например, если крыши с уклоном 4:12 пересекаются в долине, фактический уклон долины составляет всего около 3:12. Чтобы учесть это, дизайнеры должны учитывать больше минимума рекомендуемый уклон крыши для крутых крыш с впадинами или другой сложной геометрией.

Кроме того, участки крыши с крутым уклоном и длинными стропилами испытывают больший сток воды, чем участки крыши с короткие стропила. Чтобы лучше справиться с этим стоком воды, проектировщикам следует учитывать уклон крыши больше, чем минимальный рекомендуемый уклон.

Для крыш с низким уклоном, где конусообразная изоляционная сверчка или седло создает впадину, уклон впадины будет меньше. чем у сверчка или седла. Небольшое скопление воды в долинах крикета и седловины, как правило, происходит и следует ожидать.

Дополнительная информация относительно уклона крыши и соображений проектирования для конкретного проекта представлена ​​в NRCA. Руководство по кровельным работам.

Марк С. Грэм – заместитель NRCA президент технических служб.
@MarkGrahamNRCA


Этот столбец является частью Research + Tech. Щелкните здесь, чтобы прочитать дополнительные истории из этого раздела.

Холодная металлическая кровля | WBDG

Введение

Металлическая кровля использовалась в качестве кровельного материала на протяжении веков. Металлическая кровля доступна в широком разнообразии субстратов, цветов, фактур и профилей. Несмотря на то, что металлическая кровля разнообразна по внешнему виду, она имеет много общих характеристик, таких как долговечность, переработанное содержимое, возможность вторичной переработки, огнестойкость, малый вес и низкая стоимость жизненного цикла.

В зависимости от отделки поверхности холодная металлическая кровля может обеспечить повышенную энергоэффективность благодаря своей способности отражать солнечное излучение и излучать инфракрасное излучение. Фактически, коэффициент отражения солнечного света и инфракрасное излучение металлической крыши можно спроектировать с учетом климатических требований здания. Холодная металлическая кровля может обеспечить желаемый высокий коэффициент отражения и низкий коэффициент излучения в климате, где преобладают тепловые нагрузки. Холодная металлическая кровля также может обеспечить желаемый высокий коэффициент отражения и высокий коэффициент излучения там, где преобладают охлаждающие нагрузки.Холодная металлическая кровля легко отвечает требованиям программы EPA Energy Star®. Холодная металлическая кровля также имеет право на участие в других программах оценки холодных крыш, таких как Совет по оценке крутых крыш.

Описание

A. Что такое металлическая кровля?

Металлическая кровля – это различные кровельные покрытия на металлической основе, предназначенные для защиты зданий от непогоды; обеспечить положительный дренаж воды с поверхности крыши; и чтобы содержимое и пассажиры оставались сухими и удобными.Металлические кровельные материалы доступны из различных металлов, включая сталь, алюминий, медь, цинк, нержавеющую сталь и титан.

Преобладающим металлическим основанием кровли является стальной лист с металлическим покрытием. Металлические покрытия включают цинк (оцинкованный), 55% алюминиево-цинкового сплава (лист Galvalume®), 5% алюминиево-цинкового сплава (Galfan®), алюминий и сплав свинца и олова (терн).

Металлическая кровля, имеющая ожидаемый долгий срок службы, является очень желательным и экологически безопасным элементом строительства. Кроме того, многие металлы, используемые в кровле, будут иметь содержание вторичного сырья от 25% до 95%, часто при этом большая часть этого переработанного содержимого относится к категориям постпотребителей и предпотребителей.См. WBDG Оценка и выбор экологически чистых продуктов для получения дополнительной информации.

B. Что такое крутая металлическая кровля?

Холодная металлическая кровля – это семейство экологически чистых, энергоэффективных кровельных материалов, состоящих из неокрашенного металла, предварительно окрашенного металла и металла с гранулированным покрытием. Он доступен в широком разнообразии отделки, цвета, текстуры и профиля для работы на крутых и пологих склонах. Кровельные изделия из холодного металла являются частью взаимозависимой системы наружных кровельных поверхностей, оснований, подкладок, конфигураций, вентиляции и изоляции.

При правильной конструкции холодные металлические кровельные системы позволяют экономить электроэнергию за счет снижения нагрузки на охлаждение и / или обогрев здания. Многие металлические кровельные системы обладают отражающей способностью, легко вентилируются и хорошо подходят для использования с изолированными кровельными системами, помогая снизить поступление тепла в здание. Многие изделия также формируются таким образом, чтобы остановить теплопередачу за счет теплопроводности за счет минимального контакта между металлом и основной структурой.

Металлические кровельные системы с финишной отделкой имеют очень высокий коэффициент отражения солнечного излучения, что дополнительно снижает приток тепла.Металлические крыши с отвержденными в печи, предварительно окрашенными органическими покрытиями, в которых используется новая технология «холодного пигмента», обеспечивают высокий общий коэффициент отражения солнечного света и высокий коэффициент излучения инфракрасного излучения даже при использовании более темных цветов. Коэффициент излучения до 90% может быть достигнут для окрашенных кровель и кровель с гранулированным покрытием. Такие предварительно окрашенные металлические кровельные материалы соответствуют требованиям к отражательной способности всех основных инициатив энергетического кодекса. Наконец, в отличие от многих кровельных материалов, низкая тепловая масса металла не накапливает тепло и не излучает его в здание в вечерние часы.Окрашенные металлические крыши с течением времени сохраняют 95% своей первоначальной отражательной способности и излучения.

Cool Metal Roofing обычно содержит минимум 25% вторичного сырья и на 100% подлежит вторичной переработке по истечении длительного срока службы. Доказано, что большинство металлических крыш прослужат более 30 лет при минимальном обслуживании.

Глоссарий кровельных терминов см .: Cool Metal Roofing Coalition.

C. Виды металлических кровель

Есть две основные классификации металлических кровель; структурные и неструктурные (также известные как архитектурные).Конструкционная металлическая кровля крепится непосредственно к прогонам или токарным доскам и не требует какой-либо прочной опоры под ней. Неструктурная металлическая кровля требует твердой подложки под ней, обычно фанеры, ориентированно-стружечной плиты или металлического настила крыши. Металлическая кровля также может быть сквозной (привинчивается непосредственно к прогонам или основанию) или стоячим швом (с использованием скрытых зажимов, чтобы минимизировать количество проникновений через кровельное покрытие и допустить расширение и сжатие).

Металлические конструкционные кровли подразделяются на категории пологих и крутых. Изделия с низким уклоном доступны для крыш с уклоном от 1/4: 12 до 3:12, а изделия с крутым уклоном предназначены для крыш с уклоном более 3:12. Конструкционная металлическая кровля с низким уклоном состоит из соединяемых друг с другом панелей (стоячий шов) или панелей внахлест (со сквозным креплением), которые проходят вертикально по поверхности кровли. Эти изделия могут иметь окрашенную, шлифованную или прозрачную акриловую отделку. Чтобы обеспечить водонепроницаемость крыш с уклоном менее 3:12, некоторые изделия со стоячим фальцем потребуют машинной фальцовки во время установки.Эти специальные машины прокатывают по панелям, чтобы сжимать швы панелей вместе.

Конструкционная металлическая кровля с крутым уклоном выпускается как с вертикальным, так и с горизонтальным профилем. Вертикальные панели включают системы стоячих фальцев, которые крепятся к нижним прогонам с помощью скрытых зажимов или крепежных фланцев. Также доступен широкий выбор гофрированных или черепичных металлических крыш, которые крепятся с помощью открытых креплений непосредственно через металлические кровельные панели. Эти продукты накладываются друг на друга или блокируются на своей стороне, а концы нахлестываются для обеспечения водонепроницаемости.Специальные закаточные машины обычно не требуются.

Большинство неструктурных металлических кровельных панелей рассчитаны на уклон кровли 3:12 или больше. Вместо того, чтобы передавать нагрузки через прогоны или токарные доски под ними, неструктурные системы передают нагрузки на настил крыши под ними. Неструктурные системы доступны в различных стилях, включая профили с вертикальным швом, гофрированные и плиточные, а также широкий спектр горизонтальных панелей. Горизонтальные панели имитируют внешний вид стандартной черепицы, деревянного каркаса, шифера и плитки.Большинство неструктурных металлических кровель будут иметь покрытие для эстетики и долговечности. Покрытия включают различные виды лакокрасочного покрытия, а также отделочные материалы (камень).

D. Характеристики холодной металлической кровли

К преимуществам металлической кровли относятся:

  • Прочность. Металлические кровельные изделия не подвержены разрушению, которое испытывают органические материалы при воздействии погодных циклов. Это обеспечивает долгий срок службы металлической кровли с точки зрения ее способности противостоять элементам, а также низкой стоимости обслуживания.

  • Малый вес. Металлические кровельные системы обычно варьируются от 40 до 135 фунтов на 100 квадратных футов, что делает их одними из самых доступных кровельных продуктов с наименьшим весом. Малый вес предъявляет меньше требований к конструкции здания, что делает металлическую кровлю отличным выбором для проектов модернизации. Небольшой вес также является преимуществом в местах, подверженных сейсмической активности.

  • Огнестойкость. Многие системы металлических крыш прошли испытания на соответствие классам огнестойкости A, B и C.

  • Эстетика. Благодаря своей способности принимать покрытия различных цветов и рисунков, а также способности формировать широкий спектр функциональных профилей, холодные металлические кровельные изделия подходят и улучшают эстетический дизайн практически любого здания. Это дает архитекторам большую гибкость при проектировании.

  • Сопротивление ветру. Блокировка или активное крепление большинства металлических кровельных панелей позволяет им выдерживать очень суровые ветровые и вертикальные испытания, включая ASTM E1592, UL 580 и UL 1897.Многие продукты одобрены для использования в округе Дейд, штат Флорида.

E. Срок службы холодной металлической кровли

Металлическая кровля имеет очень долгую историю, крыши постройки 1800-х годов все еще используются. Долговечность холодной металлической кровли дает владельцам недвижимости вариант с очень низкими годовыми затратами на кровлю. На выпускаемые сегодня металлочерепицы гарантия производителя составляет от 20 до 50 лет. Однако большинство продуктов спроектировано таким образом, что их можно отремонтировать на месте для продления срока службы по истечении срока их эксплуатации.Металлические кровельные материалы подлежат 100% вторичной переработке в случае их удаления.

Высококачественные лакокрасочные системы, отверждаемые в печи, используемые на предварительно окрашенных холодных металлических крышах, разработаны таким образом, чтобы противостоять мелению и выцветанию их цветов. Кроме того, эти системы окраски удаляют грязь и не способствуют росту водорослей или грибков.

F. Экономика холодных металлических кровель

Длительный срок службы и низкие эксплуатационные расходы металлической кровли в сочетании с экономией за счет энергоэффективности делают ее очень привлекательной стоимостью жизненного цикла.

Приложение

Холодная металлическая кровля используется для снижения нагрузки на охлаждение / обогрев при новом строительстве и при модернизации кровли на рынках коммерческого, промышленного, архитектурного, институционального и жилищного строительства. В зависимости от выбора отделки и цвета, это семейство кровельных материалов обладает свойствами отражения солнечного излучения и излучения инфракрасного излучения, что способствует снижению потребления энергии на охлаждение и обогрев, снижению пиковой потребности в энергии в зданиях и смягчению эффекта городского теплового острова.

Холодная металлическая кровля включена в Директорию EPA по кровельной продукции Energy Star. По оценкам EPA, отражающие крыши могут сэкономить до 40% энергии охлаждения домов и зданий. Холодная металлическая кровля также широко представлена ​​в Справочнике по рейтинговой продукции Совета по рейтингам холодных крыш. Компания Florida Power and Light (FPL) также признала устойчивую энергоэффективность металлических кровель в рамках совместной программы, в которой участвуют Центр солнечной энергии Флориды и Habitat for Humanity.FPL обнаружила, что окрашенная металлическая крыша может сэкономить домовладельцу около 23% в год на затратах на охлаждение по сравнению с традиционной черепичной крышей темного цвета. (fpl.com, пресс-релиз от 5 февраля 2001 г.)

Низкий уклон

Холодные металлические крыши размером до 1 миллиона квадратных футов широко используются в промышленном и коммерческом строительстве. Всепогодные кровельные системы со стоячим фальцем разработаны со специальными зажимами и системами крепления, которые учитывают тепловое расширение и сжатие.

Модернизация

Негерметичные плоские неметаллические крыши можно заменить наклонными металлическими крышами, добавив к существующему зданию спроектированную легкую вторичную конструктивную систему.Металлическая кровля может также использоваться для проектов модернизации кровли с крутым уклоном. Во многих случаях его можно наносить непосредственно на изношенную битумную черепицу, избавляя от необходимости вывозить старые кровельные материалы на свалку.

Федеральный мандат

Следующие соответствующие нормы и стандарты были разделены на три категории:

  • Строительные нормы и правила, устанавливающие энергетические стандарты, включая холодные крыши;
  • Энергетические стандарты, которые имеют минимальные свойства, связанные с обозначениями холодных крыш; и
  • Рейтинговые программы независимой сертификации и маркировки кровельной продукции.

Строительные нормы и правила

  • Стандарт ASHRAE 189.1-2009 для проектирования высокоэффективных, экологичных зданий – минимум 75% всей поверхности крыши должно быть покрыто продуктами, которые соответствуют одному или нескольким из следующих требований:
    1 – иметь минимальный начальный SRI 78 для малоскатной крыши (уклон менее или равный 2:12) и минимальный начальный SRI 29 для крутоскатной крыши (уклон более 2:12).
    2 – соответствует критериям требований программы USEPA ENERGY STAR® к кровельным изделиям – критериям приемлемости.Могут применяться определенные льготы и исключения.
  • California Title 24 Стандарты энергоэффективности зданий – Критерии эффективности холодных крыш основаны на тепловом излучении кровли и отражательной способности после 3-летнего старения. Критерии индекса солнечной отражательной способности (SRI) включены в качестве альтернативы, но должны основываться на отражательной способности трехлетнего возраста. Холодная крыша нежилых зданий определяется как крыша с коэффициентом отражения солнечного излучения, выдержанного в течение трех лет, не менее 0,55 и излучением инфракрасного излучения не менее 0.75 (или минимум 64 SRI) в климатических зонах от 2 до 15 для пологих склонов (2:12 или меньше). Для нежилых помещений с крутым уклоном (более 2:12) холодная крыша определяется в климатических зонах от 2 до 16 как крыша с коэффициентом отражения солнечного излучения в возрасте 3 лет не менее 0,20 и излучением инфракрасного излучения не менее 0,75 (или минимальным SRI, равным 0,20). 16), где кровельный продукт имеет плотность менее 5 фунтов на квадратный фут. Холодная крыша жилых зданий определяется как крыша с коэффициентом отражения солнечного излучения, выдержанного в течение трех лет, не менее 0.20 и инфракрасное излучение не менее 0,75 (или минимальное значение SRI 16) в климатических зонах с 10 по 15 для применения на крутых склонах (более 2:12) и где кровельный материал имеет плотность менее 5 фунтов на квадратный фут. Жилые крыши с низким уклоном (2:12 или меньше) имеют предписывающее требование к холодной кровле только в климатических зонах 13 и 15, и это то же самое требование, что и для нежилых домов. более низкий эмиттанс.Хотя холодные крыши не являются обязательными, необходимо обеспечить эквивалентную экономию энергии холодной кровли с точки зрения других компромиссов с компонентами ограждающих конструкций здания, кондиционером или освещением, если холодная крыша требуется предписывающим образом. Раздел 24 также требует, чтобы свойства холодных крыш были проверены с помощью рейтингов CRRC (описанных ниже), или низкие значения по умолчанию для отражательной способности и излучения должны быть заменены при расчетах энергии.
  • Международный Строительный Кодекс (IBC), Раздел 1301.1.1 – Здания должны проектироваться и строиться в соответствии с Международным кодексом энергосбережения.
  • Международный кодекс энергосбережения (IECC), раздел 501.1 – Коммерческие здания должны соответствовать требованиям ASHRAE 90.1 или требованиям главы 5 (в которой не рассматриваются требования к прохладной крыше). Холодные крыши не предназначены для жилых домов.
  • Международный кодекс экологического строительства (IgCC) – Кодекс моделей фокусируется на новых и существующих коммерческих зданиях, касающихся проектирования и эксплуатации экологически чистых зданий. Не менее 75 процентов поверхностей крыш зданий, расположенных в климатических зонах с 1 по 3, должны соответствовать минимальным значениям коэффициента отражения солнечного излучения и теплового излучения в возрасте в соответствии с CRRC-1 или минимальному показателю отражения солнечного излучения в возрасте (SRI). значение, как указано в Таблице 404.3.1 для уклона крыши менее 2:12 или для уклона крыши 2:12 или более соответственно.
  • Национальная ассоциация противопожарной защиты NFPA 5000® Строительные нормы и правила техники безопасности , раздел 51.2 – Все коммерческие здания, за исключением складских помещений и промышленных помещений, должны соответствовать требованиям ASHRAE 90.1. Холодные крыши не предназначены для жилых домов.

Энергетические стандарты

Рейтинговые программы

  • Программа оценки продуктов Cool Roof Rating Council (CRRC) – CRRC управляет программой оценки, в соответствии с которой производители могут маркировать различные продукты с поверхностью крыши с помощью значений радиационных свойств.Испытания должны проводиться в лабораториях, аккредитованных CRRC. Коэффициент отражения солнечного света измеряется с использованием ASTM E903, ASTM E1918 или ASTM C1549. Излучение измеряется с использованием ASTM C1371 или ASTM E408.
  • Агентство по охране окружающей среды (EPA) Требования программы Energy Star к кровельным изделиям
