Скрытая проводка в деревянном доме как дань эстетике + видео

Содержание

  • 1 Возможна ли скрытая проводка в деревянном доме?
  • 2 Выбираем канал для протягивания кабеля
  • 3 Как легче всего скрыть электросеть в срубе
  • 4 Открытая проводка в деревянном доме как часть дизайна

Бревенчатый сруб или коттедж из бруса: любая постройка из древесины, независимо от пропитки материала антипиренами, пожароопасна, и многие хозяева задаются вопросом – нужна ли скрытая проводка в деревянном доме.

Возможна ли скрытая проводка в деревянном доме?

В квартире высотного дома для того, чтобы проложить электросеть в помещениях, бетонные стены подвергают штроблению, то есть протачивают неглубокие канавки. С кирпичом зачастую поступают проще, просто скрывая проводку под толстым слоем штукатурки. В постройках из бревен или бруса дела обстоят несколько сложнее. Даже самый качественный кабель может легко выгореть вследствие случайного короткого замыкания, из-за чего велика вероятность возникновения пожара. Конечно, есть оптимальный выход – проложить сеть так, чтобы все провода были на виду. Но многим такой вариант покажется неэстетичным.

Допустима ли скрытая электропроводка в деревянном доме? Вполне, если использовать специальные каналы, которые должны укладываться в стены. Основное требование – исключить соприкосновение кабеля с древесиной. Дело в том, что даже без замыканий металлический сердечник, скрытый в изоляции, имеет обыкновение нагреваться при высокой нагрузке на сеть, которая возникает при включении нескольких бытовых приборов. Необходимо заранее позаботиться о том, чтобы деревянные стены не нагревались от проводки, и достигается это с помощью специальных коробов, рукавов или труб, прокладываемых в стенах.

Выбираем канал для протягивания кабеля

Итак, чтобы спрятать все провода в толщу стен, в бревнах или брусе придется выдалбливать выемки, пазы, полости, сквозные отверстия и так далее. Однако, как уже говорилось, даже изолированный кабель не должен соприкасаться с древесиной. В качестве меры предосторожности многие используют металлические рукава, которые для этой цели совершенно не подходят (ввиду плохих теплоизоляционных свойств), они предназначены для протягивания наружной сети. Для укладки кабелей внутри деревянных стен предназначены специальные металлические трубки, в крайнем случае – негорючие или пластиковые, которые имеют свойство затухать без внешнего вмешательства. Рассмотрим оба варианта.

Кабель-каналы из металла предпочтительнее по той простой причине, что совершенно не подвержены возгоранию. Кроме того, следует учитывать усадку стен, из-за которой пластиковые трубы, в отличие от медных, легко деформируются. С другой стороны, в углах каналы должны изгибаться, и в этом случае, если вы работаете с медью, следует набраться терпения. Дело в том, что сначала в трубку протягивают провод, после чего ее следует аккуратно согнуть на специальном трубогибочном приспособлении. При этом место сгиба должно быть с определенным радиусом, иначе есть вероятность повреждения кабеля.

Пластиковые каналы менее предпочтительны, хотя по стоимости более выгодны и позволяют сэкономить немало средств при укладке электросети. Просто помещать их лучше всего в канавки, выбитые в торцах бревен, ограничивающих дверной проем, в крайнем случае, использовать для протягивания проводов сквозь стены. В толщу перегородок между комнатами пластиковые трубки лучше не закладывать, помня об усадке венцов. Пазы с кабель-каналами закрываются вырезанными из доски или бруска заглушками, которые в дальнейшем закрываются наличниками или маскируются с помощью специальной шпаклевки для дерева с последующей шлифовкой поверхности, а также морилкой и лаком.

Как легче всего скрыть электросеть в срубе

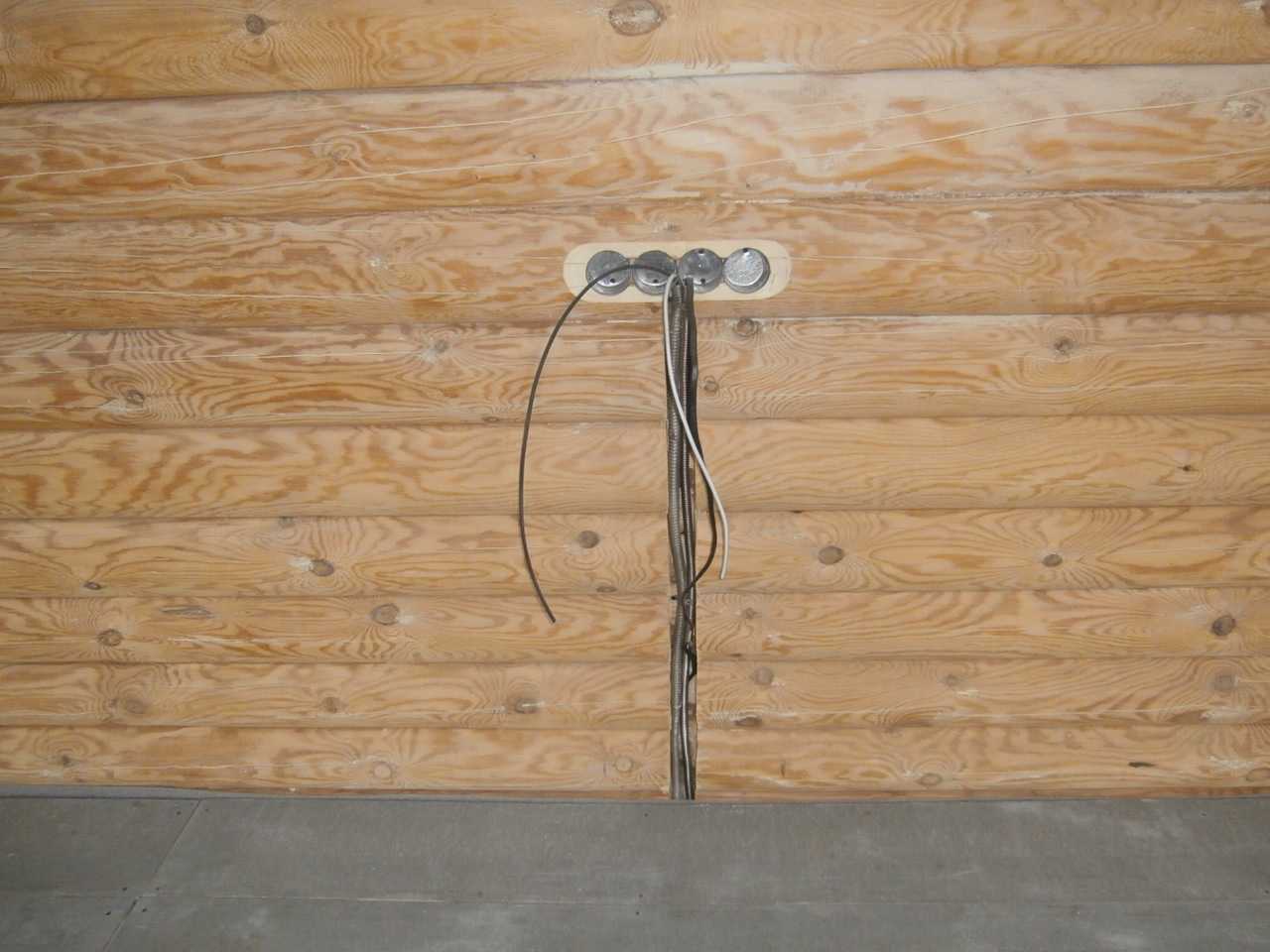

Разводку по помещениям лучше всего делать не по стенам, а либо под половым покрытием, либо под потолочной обшивкой. Поскольку такое размещение кабелей считается скрытным, прокладываем по лагам (или под ними, если на перекрытии) медные трубки, соединяя в специальных распределительных коробках, которые ни в коем случае не должны соприкасаться с деревом. Желательно такие пересечения магистралей отделять от обшивки асбестовыми или металлическими листами. В стене, в конце каждого паза под ответвление сети, выдалбливаем выемку для монтажной коробки, поверх которой крепится розетка или выключатель. Диаметр трубы и толщина ее стенки выбирается в зависимости от сечения провода.

Допустимое сечение жилы кабеля, мм2

Необходимая толщина стенки трубы

Алюминий

Медь

Менее 4

Менее 2. 5

Не нормируемая

6

–

2.5

10

4

2.8

16; 25

6; 10

3.2

35; 50

16

3.5

70

25; 35

4.0

Скрутки проводов, даже прикрытые распределительными коробками, должны быть изолированы колпачками, особенно в тех местах, где древесина расположена в непосредственной близости. Если планируется обшивать стены вагонкой, можно пускать кабель-каналы прямо по их поверхности, не выдалбливая пазы. Как раз в этом случае наиболее уместны негорючие пластиковые трубы, причем, независимо от материала, провода должны быть скрыты в них полностью, особенно в местах соединения с распределительными коробками. Как вариант, возможна комбинированная схема, когда магистрали скрыты в металлических желобах и трубах под обшивкой стен, пола и потолка, а разводка по точкам выполняется полуоткрытая, в коробах.

Открытая проводка в деревянном доме как часть дизайна

Прятать кабели совсем не обязательно, если стены не планируется скрывать под обрешеткой с последующей отделкой штукатуркой или под обоями. С бревенчатыми перегородками между комнатами будет прекрасно сочетаться наружная электропроводка, в деревянном доме это решение может стать частью дизайна. Впрочем, если вам кажется, что электросеть, протянутая по стенам и потолку, не будет сочетаться с картинами и ковриками, ее можно уложить в пластиковые короба, которые впишутся в любую обстановку.

Также допускается прокладывать кабели в специальных каналах декоративных плинтусов, что удобно при евроремонте, когда не хочется делать квартиру похожей на офис, используя короба. Некоторые домовладельцы применяют пластиковые гофрированные трубки, отличающиеся гибкостью, но совершенно не защищающие проводку и не обладающие эстетическим видом. В нежилых помещениях очень часто монтируют кабели с помощью металлических скоб, такой вариант уместен в санузле или в бане, а также в мастерской, гараже, в погребе или в сарае.

Внешняя электросеть удобна тем, что легко найти и исправить повреждение, возникшее вследствие короткого замыкания или по иной причине.

Наиболее интересна открытая электропроводка в деревянном доме, выполненная в стиле “ретро”, когда скрученные косичкой медные изолированные провода протягиваются прямо по стене, с закреплением с помощью керамических изоляторов. В магазинах нередко можно найти модели розеток и выключателей в стиле 30-40 годов, с массивными корпусами (хотя почти наверняка в розетках будет присутствовать контакт заземления). Единственное условие при организации такой сети – соблюдать между кабелем и стеной промежуток в 10 миллиметров. Однако у данного типа есть и минусы, в частности: открытый доступ детей к проводам (а вдруг ножницами порезать возжелают), а также высокая стоимость и дефицит керамических роликов для крепежа двужильной скрутки.

  • Автор: Михаил Малофеев
