Подключаем УЗО и дифавтоматы правильно

Неправильное подключение устройства защитного отключения (УЗО) или дифференциального автомата может приводить к ложному срабатыванию или же вовсе невозможности выполнять свои функции – в таком случае Вы не застрахованы от негативных последствий при повреждениях в цепи.

Чаще всего в ситуации, когда устройство не работает, принимается решение о его замене. Но если якобы неисправность была вызвана неправильной установкой, проблема повторяется и приходится обращаться за дополнительной помощью профессионалов. Именно поэтому важно знать наиболее частые проблемы при установке.

Надо отметить, что при монтаже УЗО и дифавтоматов иногда допускают ошибки даже опытные электрики. Мы поможем Вам избежать наиболее распространённых ошибок подключения.

Возьмём в качестве примера схему подключения розетки через дифавтомат:

К клемме дифавтомата подключается фаза питающего кабеля. Ноль питающего кабеля подключен сначала на нулевую шинку N, а уже с неё подведён на дифавтомат к клемме N (клемма, предназначенная исключительно для подключения цепи нулевого рабочего проводника).

В данном случае питание было подключено согласно маркировке на дифавтомате на верхние клеммы.

Защитный (PE) проводник подключается через шину заземления, иногда напрямую на заземляющий контакт розетки.

Сама розетка подключена к выходным клеммам дифавтомата. Нередко среди электриков возникают споры, можно ли подключать питание не только на верхние неподвижные (1 и N), но и на нижние подвижные (2 и N), пренебрегая схемой, изображенной в паспорте или на корпусе устройства. Однако, забегая вперёд, можно сказать, что во избежание ошибок не стоит экспериментировать.

  • Ноль N и защитный (РЕ) проводник были соединены после дифавтомата или УЗО.
    Это наиболее распространённая ошибка, особенно электриков «старой закалки». С помощью перемычки ноль и защитный PE соединяются, например, в розетке с целью зануления. После такой манипуляции ток, который прошёл через фазный полюс дифференциального автомата, будет больше, чем вернувшийся через нулевой полюс – это вызвано тем, что часть тока вернётся через защитный PE-проводник, что вызовет срабатывание устройства.
    Стоит также учесть, что с таким соединением дифавтомат будет отключаться сразу после включения, даже если розетка пуста.
  • Выполнено неполнофазное подключение.
    Ещё одна очень распространённая ошибка. Фаза подключается к дифавтомату, а ноль пропускается – иначе говоря, ноль для розетки подключается непосредственно на нулевую шинку. При такой схеме кнопка теста срабатывает, как положено. Однако без нагрузки защитное устройство включается исправно, но при малейшей нагрузке дифавтомат сработает, поскольку обратный ток не протекает по нулевому полюсу и это приводит к отключению устройства.
  • Нулевой провод N подсоединён после устройства к общей нулевой шине N.
    Фактически ошибка похожа на предыдущую с отличием в том, что выходной ноль N после защитного устройства выведен к нулевой шине N, а затем от неё на нагрузку, которой в нашем примере является розетка. Такая схема приводит к следующему. Без нагрузки дифавтомат включится, однако при проверке кнопки теста устройство не отключается, из-за чего можно ошибочно решить, что дифавтомат неисправен. При включении нагрузки устройство сработает сразу же и отключится, поскольку обратный ток будет протекать и через нулевой полюс дифавтомата, и через шинку.
  • Допущена ошибка при подключении одного из полюсов.
    Подключая один из полюсов, фазу подсоединяют правильно (к верхней клемме 1 – питающая фаза, к нижней клемме 2 – отходящая фаза), а клеммы нуля N меняют местами (питающий ноль с нулевой шинки на нижнюю, а ноль на нагрузку – на верхнюю). В итоге полюса подключены сонаправленно. Это приводит к тому, что без нагрузки дифавтомат включится, однако кнопка теста срабатывать не будет. С появлением нагрузки при включении прибора в розетку дифавтомат отключится сразу же. Проходящие токи будут идти в одном направлении и их магнитные потоки не компенсируются – вследствие этого во вторичной обмотке будет индуцироваться ток, который и станет причиной отключения.
  • Были соединены нули разных групп.
    Эта ошибка возникает при установке ряда дифавтоматов, подключаемых шлейфом. С отходящими фазами ошибки не возникает, поскольку фаза с каждого защитного устройства идёт на соответствующее устройство нагрузки (те же самые розетки). Нулевые же жилы кабелей могут быть случайно перепутаны с соседними – от первого на выход второго дифавтомата, а со второго кабеля на первый автомат и т. д. В отсутствие нагрузки дифавтоматы включатся, кнопки «тест» сработают исправно и по отдельности, и вместе. Однако с поступлением нагрузки в любую из розеток отключатся сразу же оба дифференциальных автомата – ток будет проходить лишь по одному полюсу и срабатывание устройства неизбежно.
  • Были объединены нули после двух дифференциальных автоматов.
    Ошибка схожа с предыдущей, однако здесь ошибочно между собой соединены нули от разных дифавтоматов. В итоге опять же в режиме теста устройства, включаемые по очереди, сработают корректно, но при одновременном включении двух дифавтоматов при нажатии кнопки теста они вместе отключатся. Далее при нагрузке отключаются оба дифавтомата, даже если нагрузка идёт только через одну розетку. Это наиболее типичные ошибки, которые возникают при подключении. Надо помнить, что внимательно следуя схеме подключения и не забывая о требованиях к цветовой маркировке жил проводов и кабелей, подобных ошибок можно избежать.

Как подключить дифавтомат к сети: схемы, инструкция по установке

В процессе создания систем электроснабжения чаще всего возникает проблема, связанная с обеспечением безопасности в процессе их эксплуатации. В первые года после того, как в дома людей пришло электричество было принято использовать плавкие предохранители. Со временем система защиты совершенствовалась и стала защищать человека не только от коротких замыканий или перегрузок, но и от поражений высоким напряжением.

Сегодня, в качестве самого надежного и популярного прибора для защиты используется дифференциальный автомат, представляющий собой смесь автоматических выключателей и устройств защитного отключения (УЗО). В статье мы опишем подключение дифавтомата, а также поговорим о его основных характеристиках.

Содержание

  1. Дифференциальный автомат его основные характеристики
  2. Основные параметры и их маркировка
  3. Устройство и предназначение
  4. Возможные схемы подключения, как подключить дифавтомат
  5. Дифавтомат в схеме без заземления
  6. Схема с единственным дифавтоматом
  7. Одноуровневая схема дифавтоматов
  8. Двухуровневая схема дифавтоматов
  9. Схема при трехфазной сети
  10. Монтаж селективных дифавтоматов
  11. Инструкция по установке дифавтомата
  12. Советы при монтаже дифавтомата
  13. Правильное подключение дифавтомата (Видео)
  14. Ошибки при подключении дифференциальных автоматов
  15. Ошибки подключения УЗО и дифавтоматов (Видео)

Дифференциальный автомат его основные характеристики

Дифавтомат крепятся, как и автоматы, УЗО и реле напряжения. На корпусе задней части есть для этого специальное крепление. Для домашней сети используются двухполюсные модули с четырьмя контактами.

Дифавтомат для двухфазной и трехфазной сети

Для трехфазной сети применяются четырёхполюсные АВДТ с восьмью контактами.

Основные параметры и их маркировка

Главные характеристики дифференциального автомата располагаются на его корпусе и обозначаются цифрами, буквами или значками. В определенных случаях изготовители могут отойти от классического образца, однако в большинство придерживается единых правил маркировки.

Расшифровка маркировки АВДТ

Поговорим об основных параметрах дифавтомата:

  • Название компании производителя, ее логотип.
  • Название модели. Может быть, как в форме латинской аббревиатуры, так и на русском языке с указанием на то, что это именно дифференциальный автомат.
  • Максимальный номинальный ток, который может выдерживать прибор.
  • Номинал дифференциального тока, обозначающий объемы утечки, которые вызовут срабатывание системы защиты.
  • Класс дифференциальной защиты.
  • Номинальная отключающая способность.
  • Класс токоограничения. Параметр указывающий на количество времени, необходимого для срабатывания защиты от КЗ
  • Клеммы, которые используют для подключения проводов.
  • Клавиша дифференциального автомата.
  • После установления автомата нужно провести оценку его работоспособности, в этом помогает кнопка «Тест»
  • Следующая функция доступна не всем дифавтоматам. Это индикатор фиксирующий причину по которой сработал дифференциальный автомат
  • Принципиальная электрическая схема.

Устройство и предназначение

Дифференциальный автомат выступает в качестве защиты определенного участка электрической сети от повреждений, вызванных протеканием по ней сверхтоков. Последние возникают вследствие перегрузок или коротких замыканий.

Устройство дифавтомата

Другая важная функция дифавтомама – предотвращение пожара или поражения людей электрическим током. Прибор предотвращает утечку электричества через поврежденную изоляцию или неисправного домашнего электроприбора. Эта функция аналогична работе УЗО.

Монтаж теплого электрического пола: разновидности, расчёты мощности, шага

В вопросе устройства дифавтомата действуют правила нормы ГОСТ. Опираясь на них можно выделить основные структурные элементы прибора:

  • дифференциальный трансформатор;
  • электромагнитный расцепитель;
  • тепловой расцепитель.

Дифтрансформатор оснащен несколькими обмотками в зависимости от объема полюсов устройства. Его функция заключается в сравнении нагрузки токов по отдельным проводникам. Если на выходе вторичной обмотки трансформатора образуется ток утечки, то это говорит о несимметричном распределении нагрузки между проводниками. Ток утечки поступает в пусковой орган, где осуществляется расцепление силовых контактов автомата.

Распиновка RJ45: схемы подключения и правила обжима витой пары

Электромагнитный расцепитель состоит из электромагнита с сердечником. Последний влияет на механизм отключения. Если ток нагрузки достигает порога срабатывания (чаще всего это следствие короткого замыкания), то срабатывает и сам расцепитель. Время срабатывания составляет доли секунд, реакция – мгновенная.

Тепловой расцепитель выполняет функцию защиты электрической сети, предотвращая её перегрузку. Что касается конструкции, то она состоит из биметаллической пластины. Она подвергается деформации, при протекании через неё тока нагрузки, которая превышает номинальный показатель для конкретного прибора.

Монтаж электропроводки в деревянном доме

Вследствие деформации пластина воздействует на механизм, который отключает дифференциальный автомат. Что касается срабатывания теплового расцепителя, то оно не происходит мгновенно, выдерживает установленное время.

Возможные схемы подключения, как подключить дифавтомат

Сейчас подробнее поговорим о том, как лучше подключить дифавтомат и какие схемы его присоединения существуют. Каждый вариант, описанный ниже имеет свои преимущества и недостатки, которые будут подмечены.

Дифавтомат в схеме без заземления

Схема присоединения дифавтомата без использования заземления не отличается от одноуровневой или двухуровневой альтернативы. Основная разница заключается в отсутствии особой жилы, которая проходит к каждой отдельно взятой электроточке, с целью обеспечения съема тока с корпуса прибора в момент нарушения его электроизоляции.

Дифавтомат в схеме без заземления

Дивафтомат по своему функционалу выступает в качестве замещения для заземленного провода и разрывает электрическую цепь мгновенно, сразу после того как будет обнаружена утечка тока. Соответственно, человек остается защищенным от внезапного электроудара.

Схема с единственным дифавтоматом

Это такая схема подключения дифференциального автомата, которая предполагает присутствие единственного защитного прибора. Обычно он бывает вмонтирован после электросчетчика, в свою очередь к выходу АВДТ подсоединяются все электронные контуры.

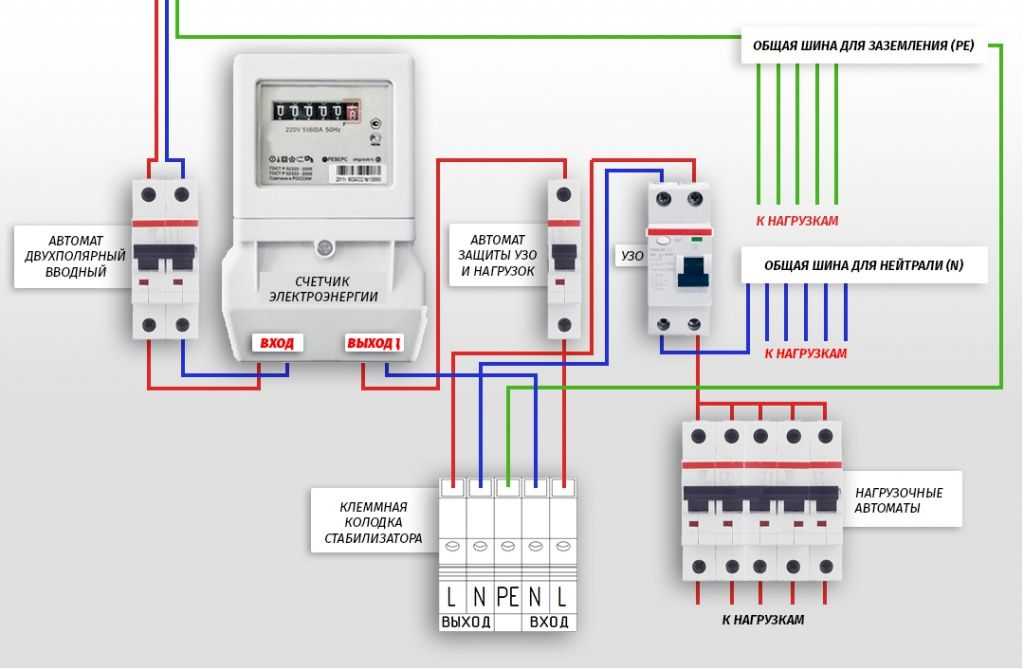

Схема с единственным дифавтоматом, подключение к счетчику

Рекомендуется устанавливать концевой включатель в начале каждой цепи, это позволит ремонтировать проводку в отдельной комнате без необходимости выключения света во всей квартире.

Преимущества системы:

  • доступная стоимость;
  • простота конструкции;
  • не требуется много места для установления АВДТ.

Подключение бойлера: все этапы установки

Недостатки системы:

  • неудобно искать причину выбивания дифавтомата;
  • нельзя выключить электроподачу во всей квартире, в случае, если проблема с электропроводкой коснулась отдельного помещения.

Одноуровневая схема дифавтоматов

Схема подключения дифавтоматов в однофазной сети имеет схожесть с двухуровневой системой. Главное отличие кроется в том, что его цель – экономия средств и места, посредствам исключения из структуры одного защитного элемента.

Одноуровневая схема дифавтоматов

Преимущества системы:

  • меньшая стоимость, по сравнению с двухуровневой системой;
  • экономия пространства за счет исключения одного защитного элемента.

Недостатки системы:

  • в сети отсутствует дублирующее устройство, которое могло бы обеспечить дополнительную защиту.

Двухуровневая схема дифавтоматов

Двухуровневая система отличается высокими показателями надежности и удобством в использовании. АВДТ, через который проходит нагрузка находится на первом уровне. Провода, проходящие через него одновременно подключаются к нескольким дифавтоматам. Число последних равно количеству электрических контуров в доме.

Двухуровневая схема дифавтоматов

Устройства на втором уровне могут быть менее мощными и иметь худшие показатели порогового тока утечки, по сравнению с устройствами на первом уровне. Это обусловлено стремлением к обеспечению экономичности оборудования.

Преимущества системы:

  • наличие дублирующего дифавтомата обеспечивает надежность и безопасность системы;
  • простота поиска электроконтура;
  • можно отключить только одну комнату от электроснабжения, на период ремонта.

Недостатки системы:

  • нужно приобретать несколько дифавтоматов и выделять дополнительное место для установки.

Схема при трехфазной сети

Конструкция схемы отличается тем, что у АВДТ имеется 4 входных и выходных клеммы, через которые проходят провода к другим электроприборам. Необходимость в применении такой схемы возникает тогда, когда нужно установить дифавтомат в здание, куда проведена сеть 380 В.

Схема подключения дифавтомата при трехфазной сети

Монтаж селективных дифавтоматов

Особенность селективных дифавтоматов заключается в том, что при появлении тока утечки его могут обнаружить дифавтоматы сразу двух уровней.

Монтаж селективных дифавтоматов

Селективные дифавтоматы используются исключительно в качестве главного прибора в двухуравневых системах. Их функция – обеспечение индивидуального срабатывания устройств второго уровня, без необходимости отключения электропитания во всей сети.

Инструкция по установке дифавтомата

Процесс установки дифавтомата не сложный и не требует специальных знаний. Ниже расскажем, как в соответствии с нашими рекомендациями правильно и быстро установить дифавтомат:

  1. Обратите внимание целостность АВДТ и состояние его тумблеров
  2. Теперь нужно заняться фиксацией дифавтомата. Для этого используем металлическую DIN-рейку.
  3. Отключаем электричество во всем доме и убеждаемся в его отсутствии с помощью индикатора.
  4. Питающие жилы, расположенные в кабеле нужно предварительно зачистить, а после, присоединить их к паре верхних клемм дифференциального автомата.

Как подключить стиральную машину самостоятельно: пошаговая инструкция по установке

Подключаем цвета по следующему принципу:

  • синий цвет подсоединяем к нулю АВДТ;
  • желтый (либо коричневый) цвет нужно подсоединить к контуру заземления;
  • оставшийся цвет подсоединяем к «фазе» прибора.
  1. Провода, которые подают электроэнергию в квартиру необходимо подсоединить к нижним клеммам дифференциального автомата.
  2. Теперь нужно подать напряжение на АВДТ и после этого проверить функционирование прибора.

Как уже говорилось ранее, тестирование можно провести, нажав на кнопку «Тест». После нажатия на кнопку в сети будет обнаружен ток утечки, аппарат сработает и отключит напряжение.

Советы при монтаже дифавтомата

Монтаж дифавтомата

Подключение АВДТ имеет множество важных моментов. Для правильной работы прибора и надежной защиты необходимо их строго соблюдать.

Монтажные советы:

  • выполнять монтажные работы при полном отключении питания.
  • двухуровневая схема с селективным дифавтоматом первого уровня обеспечивает лучшую защиту.
  • правильно подбирайте мощность АВДТ второго уровня.
  • не объединять нулевой и фазный провод, которые выходят из дифавтомата, с проводами другого контура.
  • нулевой провод, выходящий из прибора, не должен касаться провода заземления.

Ошибки при подключении дифференциальных автоматов

В конце обратим Ваше внимание на типичные ошибки, допускаемые при подключении дифавтомата. Это может привести к неправильной работе устройства, или даже к выходу из строя всей сети.

Ошибки при подключении:

  1. Нарушение подключения проводов ввода и вывода. Приводит к некорректной работе автомата и самопроизвольному срабатыванию.
  2. Соединение проводов нуля и заземлением на участке цепи. В этом случае происходит утечка тока, и автомат срабатывает постоянно.
  3. Не правильно выбрано направление подключения фазы и ноля. При проверке кнопка «Тест» работает корректно, но при подключении нагрузки срабатывает автомат.
  4. Нулевой провод на нагрузку выходит не из дифавтомата, а с общей шины. При проверке кнопка «Тест» работает правильно, но при подключении нагрузки срабатывает автомат.
  5. Нулевой провод после АВДТ подключен к нулевой шине. В таком случае автомат включается, тест не работает и при подключении нагрузки мгновенно отключает питание.
  6. В схеме с несколькими АВДТ перепутаны нулевые провода. Приборы включаются, проходят тест. Но при включении нагрузки к любой из линий приводит к срабатыванию всех дифавтоматов.
  7. При использовании нескольких дифавтоматов в схеме соединены нули отдельных линий. Приборы включаются, но тест не проходят. При подключении нагрузки к одной из линии срабатывают все дифавтоматы.

Подробнее о такой схеме подключения можно узнать из статьи – «Как правильно подключить УЗО: схемы, варианты подключения к однофазной и трехфазной сети»
