Установка металлопластиковых окон своими руками. Пошаговая инструкция с фото.

Для того чтобы установить окна ПВХ в своем доме или квартире, достаточно знать всего лишь некоторые моменты, которые облегчат монтаж. Как извлечь стеклопакет и установить его обратно. Снятие поворотно-откидной створки, установка отлива и подоконника, монтаж рамы. Эти сведения помогут вам не только сэкономить денежные средства, но и проконтролировать работу бригады монтажников для предотвращения брака в работе.

Установка пластикового окна выполняется в несколько этапов.

Демонтаж

Первым этапом работы, будет демонтаж старого оконного блока. Он подразумевает снятие остекления (извлечения старых поворотных фрамуг с петель полотна коробки рамы).

Демонтаж подоконника. Зачастую он закреплён на гвозди и придётся удалить часть краски с мест вероятного крепления, что бы не повредить штукатурку, которая находится под окном при извлечении с под рамного паза. Распиловки нижней части рамы пополам, после чего нужно отсечь место стыковки рамы со штукатуркой внутреннего откоса во избежание падения откоса в момент демонтажа.

Потребуется отверткой или стамеской процарапать штукатурку в месте стыка к раме по всему периметру. Сложить нижнюю часть рамы друг на друга и извлечь коробку окна.

Перед началом монтажа потребуется снять поворотно-откидную створку. Для этого нужно вставить ручку окна в пазы крепления и повернуть её в положение открыто, затем, не открывая окна, в верхней части петли на месте её соединения с рамой увидите крепежный палец, его нужно извлечь путём вытаскивания вниз, используя плоскогубцы. Возьмитесь за створку, наклоните её на себя и путём приподнимания извлеките из рамы. Для облегчения рамы, безопасности и целостности стеклопакета потребуется извлечь его. Возьмите шпатель с тонким лезвием, визуально разделите штапик пополам по длине и по середине вставьте между штапиком и рамой, и путем выворачивания, изъятия из пазов рамы, вытаскиваете деталь, такое же действие нужно произвести и с остальными штапиками. После этого рама готова к установке.

Монтаж рамы

До начала монтажа нужно обязательно очистить оконный проём от пыли и грязи, а также остатков уплотнителя.

Следующим шагом будет крепёж монтажных планок на раму, их используют не более пяти на одно стандартное окно (см фото выше). Планки вставляются в пазы рамы, фиксируясь бегунками, при поворачивании по часовой стрелке до достижения горизонтального положения. Дополнительно возможно в крутить саморез с буром по металлу 32 длинны с большой шляпкой. Места крепежа должны находиться в комнате, во избежание постороннего демонтажа с уличной стороны.

Крепёжные планки должны находиться по две штуки с каждой стороны, симметрично расположены со всех сторон (низа, верха, середины). И одна фиксировать верхнюю часть.

Затем нужно вставить раму в оконный проём, зафиксировать при помощи клиньев, и приступать к выравниванию. Замерьте ширину отлива и подоконника, и сделайте расчет, по которому они будут равномерно выступать, и оставьте отметку внутри проёма, которая будет означать конечную точку смещения рамы. Сместите раму по намеченным точкам и возьмите уровень, проверьте расположение по горизонтали, если есть погрешность, выровняйте раму путем подкладывания прокладок до максимально положительного результата.

Затем проверьте расположение рамы по вертикали, для исправления погрешности используйте клинья, которые фиксируют окно. При помощи перфоратора или ударной дрели произведите фиксацию монтажных планок к оконному проёму, используя дюбель гвоздь 8*80.

Не производите монтаж окна на анкерные болты, применение такой технологии нарушается функциональность внутри рамных камер.

Затем производим наполнение зазоров монтажной пеной, при работе учитывайте, что пена имеет свойство расширятся, и может вызвать деформацию рамы. После процесса высыхания, удалите лишнюю пену путём срезания ножом.

Приступаем к монтажу стеклопакета, улаживаем в нижнюю часть рамы регулировочные пластины и вставляем стеклопакет, выравниваем его симметрично уплотнительных резинок и дистанции, фиксируем теми же регулировочными пластинами. Вставляем штапики в пазы фиксации, сначала короткие, затем длинные и прижимаем до полного закрывания. При установке штапиков не делайте чрезмерных усилий, что бы не повредить стекло.

Далее навешиваем створку в обратном порядке, как снимали. Отводим нижний палец петли и навешиваем створку, верхнюю часть подводим до соединения с петлёй и вставляем фиксирующий палец, навешиваем декоративные накладки и фиксируем ручку. Для фиксации ручки проверните верхнюю часть накладки ручки и увидите отверстия для болтов, закройте окно и поверните ручку, что бы закрыть изделие, (при закрытом состоянии ручка смотрит коромыслом вниз), при правильности установки зафиксируйте ручку двумя болтами.

Установка подоконника и отлива

Перед началом установки определитесь, каким вы хотите видеть подоконник (выступающим по бокам, прямо выступающим, заподлицо). Перенесите размеры с места установки на подоконник и при помощи болгарки, сделайте заготовку. Установите готовую деталь под окно, уперев в оконный брус, и зафиксировав с уличной стороны саморезами по дереву. Проём под подоконником наполняем монтажной пеной. Возможно выравнивание перед установкой подоконника цементно-песчаным раствором (более надёжный вариант).

Затем снимаем ширину окна. По этим размерам вырезаем отлив, крепим с уличной стороны к подоконному брусу при помощи трех саморезов.
Надеемся, что материал сайта «rems-info.ru» поможет вам при выполнении похожей задачи на практике.

пошаговая инструкция / Полезные статьи

Впервые покупая окна ПВХ, следует помнить, что монтаж бывает обычным и по ГОСТу. Установка металлопластиковых окон своими руками следуя общепринятым правилам серьезно снизит затраты, но потребует тщательно продуманного плана.

Правильная установка пластиковых окон гарантирует длительную эксплуатацию конструкции без дополнительных капиталовложений. Точно придерживаясь технических нормативов, вы потратите больше времени и денег, но зато не столкнетесь с необходимостью регулировки и ремонта уже через несколько месяцев.

Важно! Производители не дают эксплуатационных гарантий, если монтаж производят посторонние люди. Помните, что отклонение от строительных норм приводит к промерзанию, протеканию окон. Могут появиться трудности с закрыванием, вентиляцией, качественной работой фурнитуры.

Четко следуя советам специалистов ставя окна в квартире, магазине или офисе можно выполнить монтаж не хуже профессионалов.

Установка окон ПВХ самостоятельно

После покупки и доставки оконных конструкций необходимо подготовить инструменты, ознакомиться с предписаниями мастера и неукоснительно соблюдать последовательность.

Подготовка. Установка окон на балкон или в комнату начинается с выбора крепежа и разборки конструкции на несколько элементов. Это обеспечит безопасность и эффективность работы. Вам потребуется:

  • Отвертки с крестовидной и плоской головкой.

  • Молоток с резиновой головкой.

  • Нож.

  • Гвоздодер или фомка.

  • Напильник.

  • Строительный уровень.

  • Клинья.

  • Монтажная пена.

  • Перфоратор.

  • Электролобзик или обычная ножовка.

Требуется вынуть стеклопакеты, снять створки, проверить качество крепления подрамника. Чтобы влага не могла попасть в помещение - снимите подрамник и тщательно обработайте его верхнюю часть силиконом, после чего поставьте его на место.

Демонтаж старых оконных коробок. В панельном доме, построенном в прошлом веке, деревянные коробки уже дано пришли в негодность. Они не способны задерживать влагу и не обеспечивают сто процентной защиты от перепадов температур. Убрать коробку просто: снимаете створки, центральную планку и нижнюю часть распиливаем в любом месте, затем одеваем гвоздодером и выворачиваете. После чего удаляются боковые и верхние части коробки.

Технология установки пластиковых окон в кирпичном доме

Сперва выбирается способ крепления рамы. Можно воспользоваться анкерными болтами - для этого просверливается по два отверстия в боковых частях профиля. Сверло подбирается таким образом, чтобы шляпка анкерного болта была больше отверстия. После этого перфоратором делаются отверстия в стене. В них вставляются пластиковые элементы крепежа. Рама фиксируется в проеме при помощи небольших деревянных клиньев. Глубина установки пластиковых окон зависит от толщины стен.

Требуется тщательно поверить отклонение горизонтальных, вертикальных плоскостей строительным уровнем. Затем ставятся анкерные болты, после чего еще раз проверяется посадка рамы уровнем. Щели по бокам, внизу, сверху задуваются монтажной пеной. Необходимо подождать тридцать минут пока она застынет, только после этого вставляются на место стеклопакеты и вешаются створки. Если монтировать окно на пластины - их крепят к раме в специальные пазы. Затем рама устанавливается на свое место, а пластины прикрепляются к стене дюбелями.

Как установить окна в деревянный дом самому

Деревянный сруб оборудовать новыми окнами нужно вдвоем. Удержать раму в проектном положении и выставить по уровню без помощника не получится. Установка окон в старую коробку, особенно если они больших размеров, невозможна без компаньона. Монтаж в деревянном доме мало чем отличается от работы в стандартной многоэтажке. Главная трудность состоит в точном выставлении рамы без перекосов.

Дерево, как и газобетон не требует использования перфоратора., плотная структура отлично держит обычные шурупы. Последовательность процесса стандартная:

  • Освобождаем проем от старой коробки.

  • Деревянными клиньями фиксируем раму в нужном положении.

  • Прижимаем к поверхности профиля уровень, молотком подгоняем наклон плоскости к идеальному.

  • Используя пластины, фиксируем положение.

  • Щели задуваем монтажной пеной.

  • Ставим стеклопакеты, вешаем створки.

  • Внутри крепим подоконник, снаружи отлив.

  • Дефлектор ставим на вентиляционные отверстия.

  • Устанавливаем москитную сетку.

В чем привлекательность окон ПВХ

Использование инновационных технологий позволяет значительно снизить затраты на отопление в квартире или доме, создание микроклимата, да и ремонт металлопластиковых окон куда проще и дешевле чем деревянных. На даче, замена старых оконных блоков новыми, превратит экстерьер здания в боле современный, привлекательный. Поставив на лоджии или балконе оконную конструкцию, можно значительно увеличить полезную площадь квартиры. Появится отличное место для отдыха или любимых занятий.

Как правильно устанавливать пластиковые окна. Инструкция с фото и видео. -Блог

Подробная инструкция по монтажу Для монтажа окон применяйте набор герметизирующих материалов РОБИБАНД НОВИЧЕК

Пластиковые окна уже давно перестали быть обязательными атрибутами так называемого евроремонта и элементом демонстрации финансовых возможностей. Сейчас окна из ПВХ и многокамерных стеклопакетов – насущная необходимость, особенно для шумных городов или холодного климата. Однако установка таких окон – дело довольно хлопотное. Малейшие недочеты могут привести к тому, что свои прямые функции – защищать от сквозняков, шума и пыли – таким рамам будет просто не под силу. Но если вы готовы скрупулезно следовать всем правилам установки пластиковых окон и уверены в своих силах – этот материал для вас.

Определяемся со сроками

Если есть возможность выбирать время установки окон – лучше заняться этим процессом в достаточно теплое время года, желательно в период с мая по сентябрь. Однако бывает и так, что, по разным причинам, необходимо установить окна – например, при переезде в новую квартиру – и в более холодное время. Правило при этом одно: температура воздуха должна быть не ниже -5 градусов по Цельсию, а все монтажные работы должны производиться в сухую погоду. Однако не стоит заниматься новыми окнами и в сильную жару – последствия такой установки могут быть непредсказуемыми.

«Семь раз отмерь, один раз отрежь»

Итак, вы все-таки решили установить новые красивые окна самостоятельно. В таком случае перед заказом рам и стеклопакетов самое главное – абсолютно точно произвести все замеры, чтобы результат вас не разочаровал, а радовал долгие годы.

Для этого необходимо тщательно измерить оконный проем, куда планируется поставить новое окно, изнутри – его ширину от основания стены, а не от уже имеющихся откосов. Если таковые имеются, то их перед замерами требуется демонтировать. Затем замеряем высоту оконного проема, при этом необходимо учесть, какой у вас в доме подоконник. Если есть возможность его убрать – высота учитывается от основания плиты, на которую предполагается поставить окно. Следующий параметр – это глубина проема. Эти замеры так же должны быть произведены с учетом наличия демонтируемых элементов вроде старой штукатурки, реек и планок старого окна. Таким образом, мы завершили внутренние замеры.

С внешними размерами оконного проема тоже необходимо быть предельно внимательными. Здесь мы имеем дело с теми же параметрами – шириной, высотой и глубиной. При этом вновь нужно учесть наличие демонтируемых частей вроде старой штукатурки, цемента или окантовки низа оконного проема.

При проведении замеров следует учесть, что окно под воздействием температурных колебаний может сужаться и расширяться. Для этого необходимо оставить в оконном проеме соответствующее пространство, минимальный размер которого строго определен.

Так, для окон размерами до 1,2 м достаточно отступа в 15 мм, для окон до 2,2 м – 20 мм, а для окон размером до 3 м – 25 мм.

Не забудьте, что окно не полностью «садится» в оконный проем, а заходит в него лишь на несколько сантиметров. Иными словами, необходимо не менее 4 см расстояния между краями стеклопакета и самой створки, для того, чтобы можно было сделать откосы. Таким образом, заказывать окна имеет смысл лишь после того, как будут произведены все замеры с учетом оконной окантовки и учтены все детали. Не забудьте о фурнитуре и всех необходимых элементах – ручке, москитной сетке, крепления для нее, отлив и подоконник.

Демонтируем старое окно

Демонтаж старого окна – дело хлопотное и достаточно грязное, поскольку пыли будет немало. Поэтому стоит как минимум накрыть пленкой все находящиеся в комнате предметы интерьера. Однако наилучший вариант – если помещение полностью освобождено от мебели, особенно мягкой.

Для демонтажа старого окна вам понадобится зубило, молоток, монтировка, ножовка или электролобзик. Зубило и молоток вполне можно заменить перфоратором. В первую очередь избавляемся от старой форточки либо той створки окна, которая меньше всего по размеру. Затем снимаем большую створку. После этого наступает черед внутренней перегородки между створками – ее необходимо распилить, а затем вынуть из рамы. Далее «разбираем» нижнюю часть старой рамы – также при помощи ножовки или лобзика, а затем демонтируем остальные части окна.

После того, как старую раму демонтировали, необходимо выровнять поверхности, где будет размещаться новое окно. Для этого перфоратором или зубилом и молотком нужно отколоть все неровности, а для того, чтобы можно было установить новый подоконник – этими же инструментами необходимо подготовить по проемам будущего окна бороздки.

Теперь нужно подготовиться к относительно «чистому» процессу установки нового окна. Для этого полностью освобождаем оконный проем от мусора и пыли. Осыпающиеся поверхности проема необходимо обработать укрепляющими грунтовками.

Особое внимание следует уделить тем местам, куда будут приклеиваться герметизирующие ленты для обеспечения их надежной фиксации. Для этого могут применяться специальные грунтовки (праймеры).

Подготовка профиля к монтажу

Прежде чем установить новое окно, необходимо его разобрать: снять створки и изъять стеклопакеты из глухих частей окна. Поскольку с внешней стороны оконный профиль оклеен защитной пленкой, перед монтажом обязательно нужно избавиться от нее. Необходимо также сразу зафиксировать крепления для москитной сетки, а сливные отверстия закрыть декоративными заглушками.

Немаловажный этап при подготовке оконного профиля к установке – это соблюдение требований по защите монтажного шва или монтаж окон по ГОСТ. В российском климате с высокими перепадами температур даже при самом аккуратном монтаже и использовании окон проблемой может стать появление конденсата, а затем и грибка на стенах, прилегающих к оконному проему. Во избежание этой неприятности рекомендуется использовать пароизоляционные и гидроизоляционные паропроницаемые ленты. На этом этапе, перед установкой оконной коробки в проем, на внутреннею часть четверти проема или на профиль коробки, в место его примыкания к четверти, необходимо наклеить ПСУЛ (паропроницаемая саморасширяющаяся уплотнительная лента).

Это позволит обеспечить герметичное примыкание профиля к оконному проему. Для обеспечения герметизации шва изнутри помещения, в соответствии с рекомендациями производителя, к профилю приклеиваются пароизоляционные ленты. Для герметизации примыканий доборных элементов, расширительного и подставочного профиля рекомендуется использовать саморасширяющуюся ленту.

Анкера или пластины?

Один из основных моментов, с которым вам следует определиться до начала монтажа нового окна – это способ крепления. Возможно, вы предпочтете «посадить» оконный профиль на анкера, либо на монтажные пластины. Каждый из этих способов имеет свои особенности, а потому для правильного выбора необходимо учесть ряд нюансов вашего помещения, и в первую очередь, материал, из которого сделаны стены.

Если оконный проем – в кирпичной или панельной стене, то разницы, какой вид крепления использовать, практически нет. Но вам однозначно стоит выбрать крепление на монтажные пластины, если вы ставите окна в здании из газобетона или пеноблоков.

К слову, это и самый простой способ крепления, с которым справятся даже непрофессионалы. При этом у вас совершенно точно не произойдет размергетизация стеклопакетов, а вы сэкономите изрядное количество времени. Однако недостаток все же есть – окно на монтажных пластинах может несколько «дрожать» из-за не совсем плотного прилегания скрепляемых элементов друг к другу. Поскольку монтажные пластины крепятся к профилю, а не сквозь него, как в случае с анкерами, когда в профиле делаются отверстия.

Тем не менее, у другого способа крепления – на анкера – есть более существенный недостаток. В случае использования этого метода велика угроза разгерметизации камер нового окна, поскольку профиль просверливают насквозь. Таким образом, баланс температур внутри камер стеклопакета – от самой холодной со стороны улицы до наиболее теплой изнутри помещения может нарушиться.

Более того, крепление на анкера требует определенного профессионализма от установщика, поскольку малейшие неточности при сверлении профиля могут привести к появлению зазоров, неполному закрыванию створок окна и так далее. Однако такое крепление, выполненное с соблюдением всех правил, более прочное и гарантирует отсутствие вибрации при сильном ветре. Более того, вероятность проседания нового окна практически равна нулю.

При необходимости можно использовать оба способа крепления, но все зависит в первую очередь от материала стены, в которой проделан оконный проем. В любом случае, первый крепеж должен быть расположен на расстоянии 12-15 см от внутреннего угла профиля. А все последующие размещаются на расстоянии 60-70 см друг от друга. При этом на каждой стороне профиля необходимо сделать не менее трех креплений. Расположение элементов крепления зависят от типа профиля, размера и цвета оконной коробки и регламентируются требованиями ГОСТ 30971-2012.

«Сажаем» профиль в оконный проем

Перед началом этого этапа работ необходимо добиться выравнивания плоскостей по всем сторонам оконного проема – по ним будем выставлять профиль. Проще всего проверить поверхности при помощи уровня. Для того, чтобы профиль идеально «сел» в проем, нужно вставить его и выровнять по вертикали, подкладывая снизу полимерные монтажные клинья или антисептированные бруски из древесины твердых пород. Такую регулировку проводим строго от верхней части оконного проема.

Только после того, как вы убедитесь в ровной посадке окна в проеме, стоит приступать к его финальной фиксации.

Если вы крепите профиль на монтажные пластины, то начните фиксировать первую из них для начала одним дупель-гвоздем. Второй дупель-гвоздь можно пускать в ход только после того, как вы убедитесь при помощи уровня в том, что профиль «сидит» абсолютно ровно.

Если же вы предпочли работать с анкерами, то после того, как просверлите в стене отверстия, не спешите затягивать вкрученные через отверстия в профиле крепления. Сперва убедитесь в том, что окно «посажено» ровно. И даже если в этом плане все нормально, то затягивать анкера следует очень медленно, следя за тем, чтобы профиль не повело, и его геометрия не нарушилась.

В обоих случаях фиксирующие в оконном проеме профиль деревянные клинья стоит вынимать лишь после окончательной его фиксации креплениями. Причем первыми вынимаем клинья сверху, а затем и с боков окна. Нижние же должны остаться под профилем, поскольку они по сути являются его основанием.

Монтируем отлив окна и заделываем монтажные швы

На этом этапе работ понадобится все те же паронепроницаемая лента и саморезы, а также добавляется монтажная пена. Вновь самое главное – правильные замеры будущего отлива, подгонку производим с помощью ножниц по металлу. Гидроизоляционную паропроницаемую ленту необходимо наклеить на нижней части профиля – она будет защищать шов между окном и стеной снизу под отливом. Для шумоизоляции отлива, к нижней его части приклеивается бутиловая лена или в виде подпорки между отливом и нижней частью проема по внешней кромке устанавливают ленту ПСУЛ. С профилем он должен быть соединен саморезами, предварительно отлив нужно «посадить» в соответствующие пазы окна.

Для заделки монтажных швов следует использовать специальную монтажную пену для установки окон, с минимальным вторичным расширением, чтобы избежать возможной деформации оконной коробки в процессе ее полимеризации. Сперва обрабатываем шов между стеной и профилем с левой стороны, затем с правой. Завершаем обработку швов по верху и низу окна. Предварительно поверхность стены нужно немного увлажнить. Через несколько минут, когда пена расширилась и начался процесс ее полимеризации, поверх неё на стену наклеиваем вторую часть защитной пароизоляционной ленты по всему периметру окна.

Устанавливаем стеклопакеты и створки окна

Приступаем к одному из финальных этапов монтажа. Для начала необходимо снять защитную пленку с внутренней стороны окна. Затем при помощи специальных подкладок устанавливаем стеклопакет, следя за тем, чтобы он ровно размещался в проеме. Зафиксировать стеклопакет можно, используя фиксирующие планки, забитые в пазы окна. Для этого удобно использовать прорезиненный молоток.

Только потом устанавливаем створку окна на навесы. А после закрепления ручки необходимо произвести регулировку створки как по горизонтали, так и по вертикали. И лишь после этого при необходимости устанавливаем москитную сетку.

Устанавливаем подоконник

От этого этапа во многом зависит, насколько хорошо будет выглядеть ваша работа и насколько удобно вам будет использовать ваше новое окно. При этом подоконник не должен полностью изолировать теплый воздух от батареи от собственно окна.

Готовим «подушку» для подоконника – размещаем деревянные бруски длиной не менее 10 см, которые и будут для него основой. Следует учесть, что подоконник должен быть максимально плотно прижат к окну снизу, при этом угол наклона в сторону помещения не должен превышать 5 градусов.

Очень важно перед тем, как обработать подоконник снизу монтажной пеной, проверить, насколько хорошо он держится на своем месте. Если вы все сделали правильно, то необходимости применять какие-либо дополнительные способы крепления просто не будет. А для временной фиксации его в оконном проеме, на время высыхания монтажной пены, можете поставить на подоконник груз, например, пятилитровые баллоны с водой.

Как установить металлопластиковые окна своими руками

Только на первый взгляд кажется что это невыполнимая затея, но установка пластиковых окон своими руками – не такая уж сложная задача. Монтаж окон ПВХ в частном доме (да и не только), вполне может быть выполнен самостоятельно. Монтаж пластиковых окон, по сути дела, представляет собой совокупность достаточно несложных операций, выполненных в определённой последовательности.

Но есть некоторые нюансы, о которых вам должно знать, если все таки решили ставить окна самостоятельно:


-Анулирование гарантии;
-Возможность повреждения конструкций;
-Установка конструкций волной;
-Протекание и сырость со стороны оконных проемов;
-Случайно разбитый стеклопакет и тд;

Ну что ж, с предуприждениями закончили, теперь к делу.

В этой статье мы рассмотрим технологию монтажа пластиковых окон ПВХ в существующий оконный блок.


Инструменты:

-Пистолет монтажный для запенивания швов (бытовые баллончики не подойдут однозначно)
-Дрель электрическая
-Шуруповерт
-Уровень строительный и отвес для монтажа самого окна
-Гидравлический уровень (не менее 7 метров) для выравнивания горизонта общей линии окон по стене (фасаду) и/или сопрягаемым стенам
-Распылитель воды
-Стамеска широкая
-Резиновый молоток
-Технология монтажа окна ПВХ

Подготовка окна ПВХ к установке. После доставки окна заказчику, окна находятся в собранном виде (рама, стеклопакет, штапики, защитная плёнка).

Для крепления рамы в оконном блоке, необходимо снять и демонтировать стеклопакеты. Для этого нужно сперва снять штапики.

Важно! Последовательность извлечения штапиков такова - сначала снимаются более длинные , потом короткие (при сборке окна - в обратной последовательности).

Далее необходимо извлечь стеклопакет из створки. Лучше работать в перчатках, иначе об углы стеклопакета можно поранить руки.

Примечание: Если в конструкции имееюся фрамуги, стеклопакет снимать не нужно; быстрее снять саму фрамугу в сборе.

После выполненных операций, останется только сама рама.

Для размещения рамы в оконный блок, нужно разметить и просверлить дрелью отверстия по периметру рамы (при сверлении не забудьте что внутри профиля находится армировка). Количество отверстий и их расположение зависят от размеров окна, но крайние отверстия от углов рамы должны располагаться на расстоянии не менее 15 см. Углы рамы не должны жестко фиксироваться, так как материал окна при перепадах температуры заметно меняет свои линейные размеры.

На установку каждого окна среднего размера уходит примерно 6 саморезов. После снятия штапиков, изъятия стеклопакетов, засверливания отверстий под саморезы, рама готова к установке.

Установка рамы в оконный блок. Для механического крепления рамы используются анкерные пластины или строительные шурупы (саморезы) , как наиболее простой и доступный способ. Крепление на анкерных пластинах необходимо использовать, если имеется термовкладыш в конструкции оконного блока, когда нет возможности механического крепления рамы в плоскости монтажа.

Горизонтальное положение рамы выполняется за счёт регулирования высоты строительных клиньев, путём смещения их относительно друг друга, сам горизонт проверяется строительным уровнем.

Если все выставлено верно, используя саморезы и шуруповёрт, закрепите раму в данном положении, не вворачивая саморезы по верхней стороне рамы.

Важно! Не закручивайте саморезы сразу до упора, не доворачивайте, саморез примерно по 1 см. Почему? Во-первых, рама уже никуда не упадёт. Во-вторых, после предварительного крепления рамы, нужно проверить равномерность зазоров по бокам (может, придётся смещать раму вправо или влево). В-третьих, как ни крепка конструкция окна, саморезы указанных размеров могут из прямоугольной рамы сделать бочкообразную. После того как рама установлена, равномерность зазоров признана удовлетворительной, горизонтальность и вертикальность окна выдержана, зафиксируйте верхнюю сторону рамы саморезами, аккуратно подтяните остальные саморезы по бокам рамы и ещё раз проверьте горизонтальность и вертикальность рамы. Наклон окна в плоскости монтажа после крепления верхних саморезов проверять уже бессмысленно, а вот в отсутствии бочкообразности рамы убедиться не лишне.

Ставим на место стеклопакеты. Операция прямо противоположная их снятию. Не забудьте про обратную последовательность установки штапиков. Сначала короткие, затем длинные. Фиксировать окончательно положение (подбивать) штапики лучше резиновым молотком.

После механического крепления рамы окна в оконном блоке, необходимо поставить на место снятые ранее стеклопакет и фрамугу. Данные операции выполняются обратно их снятию.

Запенивание. Технология запенивания обычно довольно подробно описана на самом баллончике с монтажной пеной. Для качественного запенивания необходимо места запенивания обрызгать водой, до запенивания и после запенивания. Смысл этой операции заключается в том, что процесс полимеризации пенки происходит за счёт атмосферной влаги. Недостаток влаги приводит к некачественной полимеризации. Не стремитесь, с первого захода заполнить пенкой полость всего монтажного шва, во-первых, это можно будет исправить позже, а во-вторых, срезание излишков пены – лишний расход пенки, да и качество монтажного шва от этого только ухудшится.
После запенивания шва, повторно обрызгать поверхность пенки водой и оставить в этом состояние всю конструкцию на время полимеризации пенки.

Установка слива. В отличии от подоконника, слив должен быть установлен в обязательном порядке при монтаже окна. Слив может быть как самодельным, так и покупным. При установке нужно учесть, что слив должен крепиться на саморезы к подставочному (донному) профилю, а выступающая (нависающая) нижняя часть рамы окна должна сверху защищать место присоединения слива и подставочного профиля от попадания атмосферной влаги и влаги, стекающей по плоскости окна при боковом дожде. После установки слива пространство между сливом и донным профилем окна дополнительно запенивается.

Снимаем защитные плёнки, которые предназначены для защиты профиля при транспортировке и хранении.

После установки, с точки зрения эстетической, оставлять окно в таком виде – вряд ли разумно. Для завершения работы требуется финишная отделка откосов, установка подоконника и т. д. Но это уже выходит за рамки и статьи, и требований ГОСТа по монтажу оконных конструкций, во-вторых, вариантов отделки и особенностей отделки, применительно к конкретному варианту такое множество, что этот вопрос представляет собой отдельную тему.

Узнайте также:


Статьи на Строительном портале Украины

Установить пластиковое окно самостоятельно не так сложно. В этой статье мы постараемся доступно изложить метод установки окна, чтобы вы не совершили ненужных ошибок. Совершенно необязательно для этого иметь какие-то дорогое профессиональное оборудование, однако вам понадобится следующий инструмент:

  • перфоратор и шуруповерт,
  • уровень,
  • фомка,
  • электролобзик или пилка,
  • резиновый молоток для штапиков (желательно белый),
  • пластины для крепления окна или оконные анкера,
  • шпатель чтобы можно было снять штапик с окна,
  • пена, лучше пистолетная, силикон белый,
  • отвертка, саморезы, пена и прочий расходный инструмент,
  • рулетка, карандаш,
  • шестигранник 4 мм для регулировки окна.

Существует 2 способа монтажа пластиковых окон:

Без распакечивания и с распакечиванием, отличаются по способу крепежа окна к стене дома

1. Без распакечивания или на анкерные пластины.

Не снимая штапики и не вынимая стеклопакет - это медот установки окна на анкерные пластины. Пластины бывают универсальные, и пластины бывают разработаны для конкретной профильной системы. Каждая пластина имеет ушки, которые должны попасть в паз профиля, а затем дополнительно (делается обязательно) фиксируется саморезом. Универсальные пластины, как правило, просто фиксируются саморезом и ушек не имеют. Саморез лучше использовать 4,5х25 с буром по металлу, ведь этот саморез должен закрепиться в армирование оконной рамы. Смотрите фото 2. На стандартное кухонное окно мы рекомендуем устанавливать не менее 5 оконных пластин, сбоку пластины крепятся на расстоянии 20 см от угла окна.

Фото 2: Правильно крепим анкерную пластину.

Фото 3. Схема крепления окна с помощью анкерных пластин

При установке без распакечивания не нужно снимать штапики и стеклопакеты, ведь рама конструкции крепится не насквозь к стене, а к ее внешней (наружной) поверхности посредством ранее закрепленных крепежей. Этот способ мы рекомендуем для установки небольших и средних окон, окна с большими размерами (более 3-4 м2 по площади) мы рекомендуем устанавливать с помощью анкерных дюбелей. Также способ установки окна на пластины лучше подойдет для новичка, или человека не имеющему опыта работы с металлопластиковыми окнами, он быстрее проходит по времени и исключает ошибки при работе с стеклопакетом и регулировкой фурнитуры.

2. Установка на анкерные дюбеля или с распакечиванием.

Этот способ более приемлен для установки больших по размеру окон или дверей. Следует сказать, что второй способ имеет ряд минусов – при работе со стеклопакетом, даже опытные мастера могут разбить пакет или в процессе работы со стеклом получить в стеклопакете трещину. Сам стеклопакет довольно тяжелый, и например двухкамерный стеклопакет весит 33 кг/м2, что существенно осложняет всю работу со стеклопакетом. Ко всему такой способ монтажа более длительный по времени, в среднем дополнительно нужно потратить полчаса на одно окно. Хотя он считается более прочным и лучше подходят для окон большой площади. Чаще всего применяются анкерные дюбеля размером 10х132 мм, которые продаются в строительных супермаркетах. Схема крепления оконного анкера к окну аналогична схеме крепления анкерной пластины, смотрите Фото 3.

Фото 4. Анкер для крепления металлопластиковых окон

Мы уделяем методу установки окна на анкерные пластины больше времени, потому что считаем что этот способ больше подходит для человека, который хочет сам установить себе окно - этот способ легче, быстрее и этим способом не сделаешь лишнюю ошибку.

1. Крепим анкерные пластины. Схема крепления показана выше, остается добавить, что промежутки между пластинами должны быть не более 100 см. Для отступа крайнего крепежа от угла рамы рекомендуется оставлять около 15-20 см. Особенность крепления анкерной пластины заключается в том, что бы ее саморезом прикрепить к армирующему металлу, который находится внутри профиля, только такой способ дает надежное соединение. Лучше брать специальные саморезы по металлу, у которых на конце сверло. Если Вы будете использовать обычные саморезы, то сначала сделайте 4-х миллиметровое отверстие в раме при помощи сверла, и только после этого крепите крепеж посредством обычного самореза, диаметр которого 5 мм. Очень часто функцию крепежных элементов выполняют анкерные пластины. Эсли у вас нет анкерной пластины или вы не знаете где ее взять, то можно в качестве пластин использовать универсальные П-образные скобы 125мм для крепления гипсокартона.

2. Если окно вплотную устанавливается к стенке 1-1,5см необходимо сделать углубления в оконном откосах, в тех местах, где будут крепиться анкерные пластины к откосу. Чтобы это сделать вставим в оконный проем оконную раму с крепежами, которые закреплены к ее поверхности. Теперь следует выбить углубления соответствующие размеру крепежей на глубину около 1-1,5 см в местах крепления крепежных элементов к проему. В этих углублениях «утопнут» крепежи. Эта процедура облегчит в дальнейшем отделку откосов – крепежи не нужно будет прятать под лишним слоем штукатурки.



3. Окно необходимо выставить по уровню. Чтобы проделать эту работу возьмите какие-нибудь деревянные бруски (клинья), которые подложите под нижнюю раму. Располагают такие бруски только под вертикальными частями рамы (импостами). С помощью брусков выставьте окно по уровню, подбирая толщину бруска в нужном месте. В результате рама должна быть выставлена четко по горизонтали и вертикали.



4. Теперь необходимо крепить окно к оконному проему. Крепят окно с помощью анкерных пластин. В качестве крепежа к кирпичной или бетонной стене можно использовать обычный полипропиленовый дюбель 6х40,  если окно крепим к дереву тогда используем саморезы по дереву 4,2х45. Чтобы правильно закрепить окно и не сбиться с уровня, закрепите сначала одну пластину, например левую нижнюю, затем проверьте уровень и закрепите левую верхнюю пластину, затем крепиться аналогично правая сторона. Верхний крепеж крепиться в последнюю очередь. Помните, что когда вы крепите пластину вы работаете перфоратором и можете немного потянуть или толкнуть окно, поэтому необходимо после каждого крепежа проверять не сбилось ли окно с уровня.

5. Образованные щели между оконным проемом и рамой следует задуть пеной. Заполнение щели должно быть 100 %. Если щель большая, то целесообразнее задуть ее в 2 этапа с перерывом в 2 часа. Обратите внимание на температуру воздуха, ведь монтажная пена подразделяется на зимнюю, летнюю и всесезонную. После того как пена затвердеет, ее необходимо прикрыть от ультрафиолета, это можно сделать и в момент отделки откосов. Помните пены не должно быть много или мало, ее должно быть в меру. Если пены будет мало, тогда с откосов зимой будет просачиваться холодный воздух, если пены бедет много, тогда она при расширении сможет выгнуть профиль, или повлиять на геометрию и уровень окна, не говоря уже о том, что очищать окно от пены не самая приятная работа

6.  Крепление отлива и подоконника. Правильно устанавливать отлив под окном, крепя его к подоконной планке. Это исключит возможность просачивания воды в тех местах, где рама соединена с отливом.

Монтаж подоконника. Поскольку подоконник идет стандартной длины, то его следует обрезать. После этого подоконник следует придвинуть к подставочному профилю. Затем выставляем его по уровню. Для этого используем все те же бруски. Слегка придавливая рукой, проверяем, нигде ли он не проседает. Полость под подоконником задуваем пеной. На подоконник кладем что-нибудь тяжелое на 10 часов, например кирпичи или банки с водой. Если этого не сделать, пена выгнет подоконник вверх! Через сутки остатки пены можно срезать ножом. Случается так, что в виду неровности подоконника, после его установки образуется щель между рамой и его верхом. Эту щель заполняют силиконом.

Основные работы сделаны. Теперь пора прикрутить ручку и снять защитную пленку. Если до откосов вы еще не дошли, и будет делать их позже, то снимать пленку не стоит. Но в любом случае пленку со стороны улицы нельзя держать более 3 месяцев, иначе она навсегда приклеится к вашему окну.

Ошибки при монтаже окон.

Если окно не выставить по уровню то оконная створка будет  закрываться или открываться сама по себе, это частично можно исправить с помощью регулировки фурнитуры. Еще одна ошибка - не прикрыть монтажную пену со стороны улицы, ультрафиолет разрушит ее течении одного года в результате нарушится герметичность окна.

Установка окна своими руками. Особенности установки окон своими руками

 Буквально несколько десятков лет тому назад для остекления квартир в Челябинске и Челябинской области использовались только деревянные окна. Однако сегодня они считаются уже морально устаревшими, поэтому они все чаще меняются на металлопластиковые, которые выгодно отличаются от деревянных не только стоимостью, но и повышенными эксплуатационными характеристиками. При этом некоторые владельцы квартир уверены, что в монтаже пластиковых оконных конструкций нет ничего сложного, поэтому установить окно своими руками может практически каждый мужчина, который умеет пользоваться инструментами.

Не хотелось бы Вас разочаровывать, но мы вынуждены это сделать. Установка металлопластикового окна руками неквалифицированного специалиста и без соблюдения строительных норм и правил, может привести к тому, что вместо радости от эксплуатации качественного остекления Вы получите оконную конструкцию, которая будет постоянно ломаться и пропускать холодный воздух в квартиру.

Тем не менее, мы подготовили для Вас подробную инструкцию по установке окон, которая позволит Вам иметь четкое представление обо всех этапах работы, и со знанием дела контролировать действия специалистов, которые будут остеклять Вашу квартиру.



Подготовительные этапы

 В первую очередь, необходимо проверить размеры изготовленных по Вашим размерам и привезенных окон. Для этого производят замеры новых окон, а полученные результаты сверяют с размерами тех, которые предстоит заменить. И только если размеры совпадают, специалисты приступают к демонтажу старого остекления.



Демонтаж старой рамы



Процесс демонтажа начинается с распила нижней перекладины старой рамы (для этого используется циркулярная электропила). После того как перекладина распилена, она извлекается частями из оконного проема при помощи фомки. Затем удаляют старые откосы (как правило, эта операция осуществляется с помощью такого инструмента, как перфоратор) и расчищают оконный проем для установки новой рамы. Если в кладке ограждающих конструкций обнаруживают отверстия или щели, их тщательно запенивают монтажной пеной (обратите внимание, пена должна иметь средний коэффициент расширения). Заключительным этапом демонтажных работ является зачистка оконного проема (для этого можно использовать жесткую щетку), что делает дальнейшую работу не только более удобной, но и более качественной.



Подготовка новых металлопластиковых рам и оконного проема

Поскольку металлопластиковые оконные конструкции характеризуются достаточно большим весом (что обусловлено наличием армирования (металлического каркаса) внутри рам и тяжелых стеклопакетов в створках) осуществить монтаж рамы с установленными створками очень проблематично. Поэтому перед началом строительно-монтажных работ створки снимают, и производят монтаж только рамы.

Подготовка металлопластиковой рамы к монтажу заключается в креплении анкерной пластины 3-4 мм саморезами или высверливании отверстия под анкерный (распорный) болт. Затем с наружной (уличной) стороны рамы снимается специальная защитная пленка (пленку с внутренней стороны удаляют после окончания всех строительно-монтажных работ). Если оконная конструкция устанавливается на анкерные пластины, то они крепятся к раме. При использовании подставочного профиля, который служит универсальным основанием для крепления водоотлива и подоконника, его нужно прикрепить к нижней части рамы. На этом же этапе вырезается подоконник необходимой формы, и подготавливаются углубления под него.



Основные этапы монтажа оконной конструкции



1. Монтаж рамы

Металлопластиковую раму устанавливают в проем, предварительно выравнивают и через заранее просверленные отверстия в раме высверливают отверстия в ограждающих конструкциях (бетоне или кладке). В том случае, если используются анкерные пластины, то последние крепят к проему. Элементы крепления вставляют в отверстия, однако полностью их не закручивают, так раму еще нужно будет окончательно выставить по уровню (то есть, откорректировать уровнем, как по горизонтали, так и по вертикали). Очень важно тщательно выровнять нижнюю часть рамы относительно пола. И только после того, как рама идеально выровнена можно забивать анкерные болты или прикручивать анкерные пластины к проему. Снятые ранее створки устанавливают, и регулируют их через отверстия в петлях. На этом же этапе устанавливаются и москитные сетки (если таковые предусмотрены).



2. Герметизация монтажных швов

































Герметизация, которая производится по всему периметру оконного проема, состоит из трех слоев:

  • центральный - пустоты между оконным проемом и рамой задувают монтажной пеной, которая не только выполняет функцию теплозвукоизоляции, но и препятствует воздействию температурных колебаний;
  • наружный - монтажный шов со стороны улицы "закрывается" штукатуркой, благодаря чему окно надежно изолируется от внешних погодных воздействий: ультрафиолета, снега, дождя, ветра и т.д.;
  • внутренний - в качестве внутреннего слоя используют пароизоляционную ленту. Эта лента препятствует попаданию влаги из помещения в центральный слой, а конденсату внутрь помещения, что исключает появление плесени.

Обратите внимание, пеной необходимо "задуть" не только все пустоты между рамой и оконным проемом, но и пространство под подоконником.



3. Установка водоотлива

После герметизации производят монтаж водоотлива, который крепится с наружной стороны окна на саморезы к подставочному профилю. По бокам водоотлив загибают вверх, а пространство под ним "задувают" специальной монтажной пеной.



4. Монтаж подоконника

Как правило, подоконник крепится непосредственно к подставочному профилю на одном уровне со стеклопакетом. В том случае, если под подоконником образуется щель небольшого размера, то она задувается монтажной пеной. Если же проем достаточно больших размеров (что характерно для "сталинок"), то он заделывается штукатурным раствором/кладкой.

При установке подоконника очень важно обратить внимание на то, чтобы он не перекрывал батарею центрального отопления.

Монтажные работы завершаются установкой заглушек, которые крепятся по торцам подоконника и выполняют декоративную функцию.



Заключительные этапы



1. Отделка откосов

Откосы - это поверхности, расположенные по бокам оконного проема, которые соприкасаются с рамой по всему периметру. Принято считать, что откосы выполняют исключительно декоративную функцию, придавая окну законченный и аккуратный внешний вид. Однако, помимо декоративной функции, они также препятствуют появлению конденсата, поэтому их установке необходимо уделить не менее пристальное внимание, чем монтажу металлопластикового окна.

До недавнего времени практически все откосы были штукатурными. Однако они имели большое количество недостатков (в частности, имеют свойство со временем растрескиваться и осыпаться). Кроме того, изготовление штукатурных откосов занимало много времени, поскольку их необходимо наносить в несколько слоев (при этом каждый слой, перед нанесением последующего, должен не только полностью высохнуть, но и выстояться), после чего грунтовать и красить. В итоге, изготовление штукатурных откосов занимало до двух недель. Необходимо также отметить, что в таких откосах не предусмотрен теплоизоляционный слой, из-за чего при малейшем переохлаждении стекла запотевали.

Сегодня же используются преимущественно пластиковые откосы, которые не только быстро монтируются, но и обладают превосходными эксплуатационными характеристиками:

  • срок службы не менее 15-20 лет;
  • легко моются;
  • идеально сочетаются с металлопластиковой рамой;
  • не выгорают.

В качестве теплоизоляционного слоя в пластиковых откосах используется, как правило, минеральная вата (кстати, этот утеплитель выполняет и гидроизоляционную функцию), благодаря которой полностью исключаются теплопотери и запотевание стекол.



Установка откосов своими руками состоит из нескольких этапов:

1.1. По периметру оконного проема крепят деревянные рейки

1.2. Проверка вертикали поверхности откосов по уровню и прикрепление стартового профиля

1.3. Пароизоляция и дополнительное запенивание монтажного шва

1.4. Укладка минеральной ваты и монтаж пластиковой панели

1.5. Монтаж финишного профиля и окончательная герметизация стыков с помощью жидкого пластика.



2. Завершение работ по установке окна своими руками.

Любой уважающий себя специалист завершает выполнение строительно-монтажных работ сбором и выносом всего строительного мусора. И только когда все убрано, мастер может с чистой совестью сказать, что установка металлопластикового окна полностью окончена.

Необходимо отметить, что монтаж оконной конструкции в деревянном доме несколько отличается от описанных выше действий. Если Вас интересует, в чем заключаются эти отличия, то рекомендуем Вам ознакомиться со статьей установка окна в деревянном доме своими руками.

Установка пластиковых окон своими руками

Планируя менять старые окна на новые, многие задаются вопросом, насколько сложно поставить их самостоятельно. Ответ — работа средней сложности. По времени замена окна среднего размера с демонтажом старого занимает около 3,5-4,5 часов. Это для человека без опыта. Работники фирм, занимающиеся этим постоянно, тратят на это менее часа. Но установка пластиковых окон своими руками хозяином помещения, не идет ни в какое сравнение с поспешной работой «профессионалов». Они процесс упрощают до неприличия, аргументируя тем, что расценки не поднимались вот уже 6 лет и тратить время на мелочи им некогда. Если вам повезет найти действительно мастеров, то можно им доверить монтаж. Если нет — лучше потратьте выходные и установите сами.

Содержание статьи

Конструкция пластиковых окон

Чтобы нормально разобраться в процессе установки, необходимо иметь представление о конструкции окон. Начнем с материалов и названий. Пластиковые окна изготавливают из поливинилхлорида, который сокращенно называют ПВХ. Отсюда второе название — окна ПВХ.

Главный элемент любого окна — рама. Для пластиковых окон раму делают из специального многокамерного профиля. Он разделен перегородками на некоторое количество ячеек — камер. Чем больше этих ячеек, тем теплее будет окно. Когда говорят о том, сколько камер будет в пластиковом окне, имеют количество ячеек в профиле.

Окна одного производителя с разным количеством камер в профиле

В середине конструкции, в самой большой камере, видна вставка синего цвета. Это армирующий элемент повышенной жесткости. Он придает профилю требуемую прочность. В пластиковых окнах эта вставка из пластика, в металлопластиковых — из металла (обчно — из алюминия). Вот и вся между ними разница.

Строение металлопластикового окна

Есть еще разделение профилей на классы: эконом, стандарт и премиум. Оптимальный выбор, если вам нужна нормальные окна, — класс стандарт. В классе эконом слишком тонкие перегородки и они промерзать начинают практически с момента установки. Премиум имеет высокую цену за счет опций, которые, по сути, не нужны.

Если вы хотите иметь лучший профиль для пластиковых окон, берите класс стандарт любого завода. Особой разницы между изделиями разных фирм нет. Они давно стандартизированы и все рассказы менеджеров о преимуществах — это сказки. Если они изготовлены на заводском оборудовании, разницы между ними нет: все заводские профили давно стандартизированы.

Профили для окон в стандартном варианте имеют белый цвет, но могут быть и коричневыми — под цвет любого дерева, и даже розовыми — под заказ. Окна из цветного профиля дороже, чем аналогичные белые.

Строение окна

Чтобы понимать о чем идет речь в описании процесса монтажа, необходимо знать, как называется каждая составляющая конструкции.

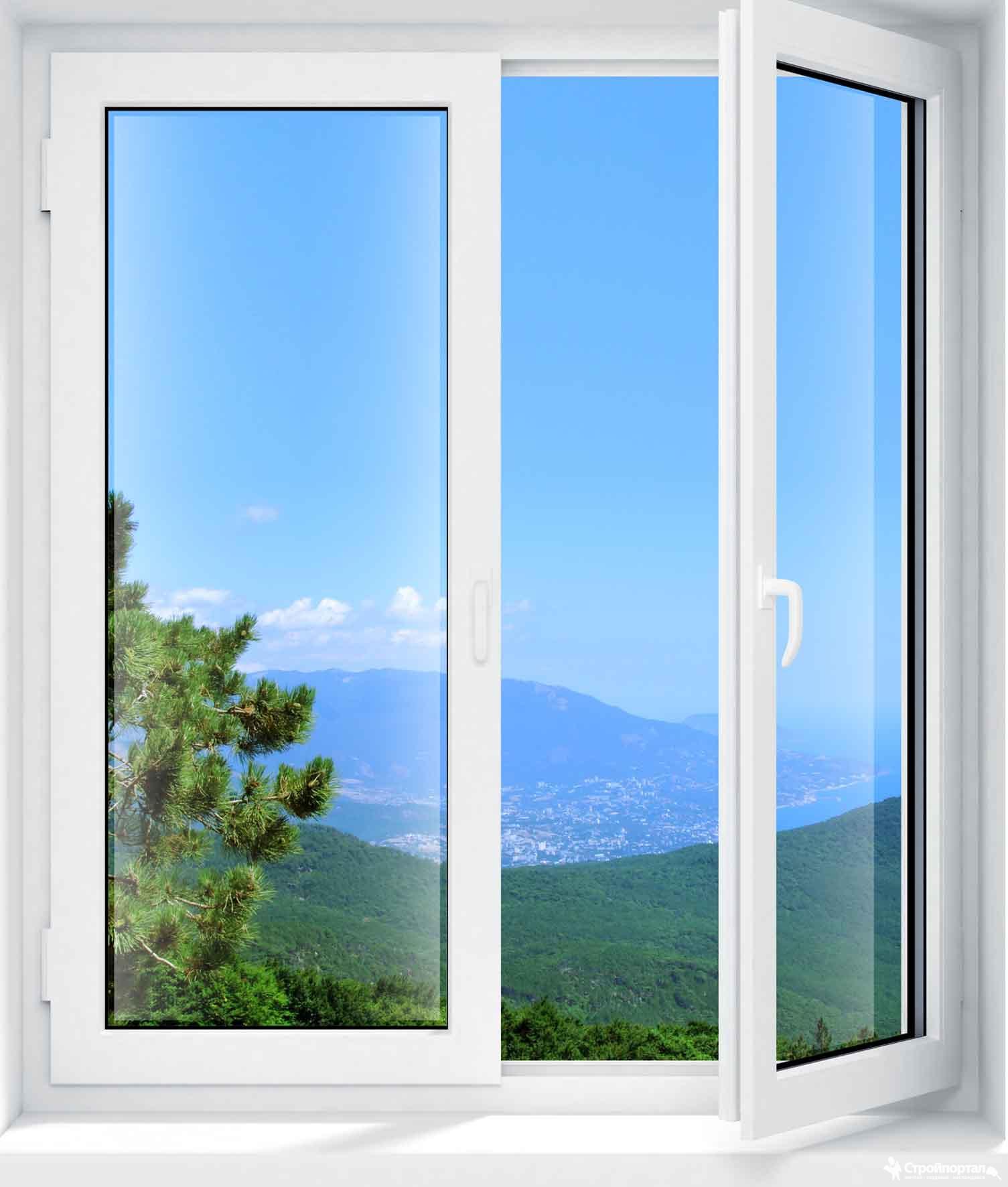

Из чего состоит пластиковое окно

Оно состоит из:

  • Рамы. Это основа окна.
  • Если окно состоит из нескольких частей, рама разделяется на части импостом — вертикальной составляющей. Если окно из двух частей, импост один, Если из трех — два и т.д.
  • Открывающаяся часть окна называется створкой, неподвижная — глухарем. В них вставляется стеклопакет — два, три или больше стекол, герметично скрепленных между собой. Между стеклами проложена фольгированная лента, обеспечивающая герметичность. Есть стеклопакеты со специальными свойствами: с армированным стеклом, тонированным и энергоэффективным, которое по уверениям производителей уменьшает потери тепла через окна. Есть еще стеклопакеты, между стеклами которых закачивается инертный газ. Он тоже уменьшает потери тепла.
  • Стеклопакеты прижимаются к раме шапиком — тонкой пластиковой планкой. Герметичность соединения обеспечивается резиновым уплотнителем (он обычно черного цвета).
  • На створках устанавливается запорная фурнитура. Это определенный набор механизмов, которые обеспечивают открывание и запирание. Они могут быть разными, так как обеспечивают разный функционал: открывание, открывание с проветриванием, открывание + проветривание + микропроветривание.
  • Для обеспечения герметичности на всех частях — раме, импосте и створках — устанавливаются резиновые  уплотнители.

Внизу на наружной стороне рамы (той, которая обращена на улицу) есть дренажные отверстия, которые закрыты специальными колпачками. Через них выводится на улицу конденсат, образующийся внутри из-за разницы температур на улице и в помещении.

Дренажные отверстия

Еще окно имеет отлив — доска снаружи, отводящая осадки и подоконник внутри. Боковые и верхние части со стороны улицы и помещения заделываются откосами. Их тоже можно поставить из пластика или сделать по другой технологии.

Как отрегулировать окно ПВХ читайте тут.

Как сделать замер пластикового окна

При заказе окон у вас потребуют шесть размеров: высоту и ширину окна, длину и ширину подоконника и откоса. Чтобы правильно все измерить, необходимо определить, с четвертью у вас сделан у вас оконный проем или без.

Проем с четвертью (четвертной) и без

Осматриваете проем. Если наружная часть окна уже, проем с четвертью. В этом случае измерения делают по самому узкому месту: проемы редко имеют идеальную геометрию, потому измерять придется в нескольких точках. Находите самое маленькое значение, прибавляете к нему 3 см. Высоту передаете так, как есть.

Если проем ровный, расчет идет по-другому. Измеряете ширину и высоту. От измеренной ширины отнимаете 3 см, от высоты — 5 см. Это и будет высота и ширина вашего окна. По ширине убираем 3 см, так как необходим зазор не менее 1,5 см с обоих сторон под монтажную пену. По высоте отнимаем 5 см, так как сверху нужны все те же 1,5 см, а снизу — 3,5 см уйдет на установку подоконника.

Длина подоконника и отлива берется с запасом — на 5-10 см больше ширины оконного проема. При установке и отлив и подоконник «утапливают» немного в прилегающие стены, туда и пойдут излишки. По ширине отливы стандартны, так что выбирается ближайший больший. По подоконникам ситуация иная. Его ширина выбирается произвольно — по желанию хозяина. Кому-то нравятся широкие — чтобы можно было поставить что-то, кто-то предпочитает вровень со стеной. Так что тут правил нет.

Еще при заказе вам нужно будет указать, сколько и каких частей будет в вашем окне: есть или нет глухарь, где он расположен, сколько створок, с какой они стороны, как должны открываться. Потребуется указать тип фурнитуры (проветривание, микропроветривание).

Подготовка

Если окна меняете, установка пластиковых окон своими рукам начинается с демонтажа старого. Проблем обычно не возникает: ломать не строить. После демонтажа необходимо провести ревизию проема: удалить все, что может отвалиться. Если есть какие-то выступающие части, их необходимо убрать — при помощи молотка, долота или электроинструмента. Когда плоскость выровнена, надо убрать весь строительный мусор. В идеале — вымести все, вплоть до пыли, иначе при монтаже пена плохо «схватиться» со стеной.

Подготовка проема к установке

Если есть слишком большие выбоины или каверны, их лучше замазать цементным раствором. Чем ровнее будет проем, тем проще пройдет монтаж. При рыхлом материале стен, их можно обработать связующими составами: проникающими склеивающими грунтовками.

Как правильно установить: выбор метода установки

Есть две разные методики: с распаковыванием (разборкой) окна и без нее. При распаковывании в раме насквозь сверлят отверстия, через них вбивают в стену анкера. Это метод сложнее, но крепление надежнее.

Это — установка на анкерный болт. Их ставят по три штуки с каждой стороны

При установке без распаковки к раме снаружи крепят металлические пластины, а их потом — к стенам. Это, естественно, быстрее, но крепление очень ненадежное: при значительных ветровых нагрузках раму перекосит или она провиснет.

Это крепеж, который чаще всего используют монтажники. Как на мой взгляд, выглядят неубедительно

Если окно очень не хочется разбирать, можно монтировать и на пластину, но использовать не узкие и тонкие, а толстые и широкие, которые еще часто применяют при монтаже стропильной системы.

В принципе, небольшие окна, установленные на монтажные пластины при условии отсутствия значительных ветровых нагрузок, могут стоять нормально. Если вы живете в регионе с сильными ветрами, и они дуют преимущественно вам в окна, если квартира находится в многоэтажке на высоком этаже — в этих случаях необходима установка с распаковкой.

Ниже смотрите эмоциональное и доходчивое видео, в котором рассказано почему лучше использовать анкера.

Установка москитной сетки описана в этой статье.

Установка пластиковых окон своими руками: пошаговая инструкция

Опишем оба метода: вдруг понадобится способ с монтажом на пластины. Он применяется в зданиях из пеноблоков, несущая способность которых невелика и приходится нагрузку от окон распределять на большую поверхность. Еще этот способ установки пластиковых окон необходим, если здание построено по «слоистой» технологии. Например, впереди и сзади бетон, а между ними слой утеплителя. Если окно должно стоять именно в мягком слое, то крепить его нужно будет пластинами. Установка же ПВХ окон в кирпичном, шлакоблочном, панельном и т.д. доме желательна на анкера.

Монтаж с распаковкой

Установка пластиковых окон своими руками начинается с измерений. Замеряйте раму и оконный проем, убедитесь, что они совместимы. После можно приступать к работе. Начинается процесс с разборки (распаковки) окна ПВХ. Вот действия по шагам:

        1. Снимаете створку окна:
          • Закрываете окно (ручка повернута вниз).
          • Снимаете пластиковые накладки на обоих петлях. Они поддеваются отверткой.
          • На верхней петле есть штифт, который обеспечивает подвижное соединение. Он находится по центру и немного выступает. На него надавливают до тех пор, пока он не утопится (можно взять металлическую пластинку, упереть ее в штифт и слегка стукнуть по пластине). Снизу штифт выдвинется. Теперь его можно захватить бокорезами или плоскогубцами и, потянув вниз, вытащить.
          • Придерживая створку вверху, открываете замок. Для этого ручку ставим в горизонтальное положение. Отклонив верхнюю часть немного на себя, приподнимаете створку, снимая ее с нижнего штифта.

          Все створка снята.Чтобы было понятнее смотрите видео. На нем подробно описано как снять и поставить створку на пластиковом окне.

        2. На глухаре снимаете стеклопакет. Он держится за счет штапиков. Их и нужно снять, потом сам стеклопакет удалится без проблем. Снимают штапики так:
          • В щель между штапиком и рамой вставляется что-то узкое и прочное. Если нет специального инструмента, лучше всего использовать небольшой шпатель. Разборку начинают с одной из длинных сторон.
          • Шпатель уголком аккуратно загоняют в щель и понемногу отодвигают им штапик в сторону от рамы.
          • Не вынимая инструмент, немного продвигаются вдоль, снова отодвигая в сторону штапик.
          • Так проходят по всей длине. В результате штапик уже почти отделен, его просто вынимают.
          • С короткой стороной все проще: поддевается освободившийся край и поворотом шпателя вынимается из паза. Беретесь за освободившийся край рукой и тянете вверх.

          Теперь можно попытаться вынуть стеклопакет. Только осторожно: он тяжелый. Если не получается, снимите еще один из штапиков. Только следите, чтобы окно стояло наклонно и стеклопакет не вывалился. Теперь, при необходимости сможете самостоятельно заменить стеклопакет. Посмотрите видео о том, как снимать штапики с ПВХ окна.

      1. Освобожденную раму по наружному периметру оклеивают специальной самоклеящейся лентой. Ее установка рекомендована ГОСТом. С ней окно не так выстывает.

        Куда приклеивать ленты при подготовке пластикового окна к установке

      2. Снимают защитную ленту с логотипом кампании. Если ее оставить, она под воздействием солнца слишком сильно сплавится с рамой и снять ее будет проблематично.
      3. Подготовленную раму вставляют в оконный проем. Для ее выставления используются монтажные клинья. Их обязательно устанавливают по углам и под импост. Остальные расставляют по мере необходимости. Подкладывая их окно выставляется строго по уровню в трех плоскостях. Предварительно фиксируют положение окна. Вот для этого можно использовать монтажные пластины.

        Схема расположения монтажных клиньев и расстояния между крепежами

      4. Берут дрель и сверло, которое совпадает по размерам с диаметром анкеров. Делают отверстия под крепеж. От верхнего края отступают 150-180 мм. Это первое отверстие. Нижнее находится примерно на таком же расстоянии от нижнего угла. Между ними в стандартном окне устанавливают еще один анкер: максимальное расстояние между двумя креплениями не должно быть больше 700 мм.
      5. Сделав отверстие, проверят не сдвинулась ли рама (уровнем во всех трех плоскостях), затем забивают анкер и затягивают его. Перетягивать нельзя: профиль не должен прогибаться. Повторяют эту операцию необходимое количество раз.

        Проверять правильность установки нужно постоянно

      6. Устанавливают отливы снаружи. Для этого сначала на наружную часть рамы наклеивается паропроницаемая гидроизоляция (она самоклеящаяся). По бокам оконного проема делают небольшие штробы, в которые заводят потом края отливов.

        Установка гидроизоляционной ленты под отлив пластикового окна

      7. На часть оконного проема снаружи, где отлив будет опираться на стену, наносят слой пены. Иногда, если перепад высоты большой, тут устанавливают подкладочный профиль. и к нему потом крепят олив. Вырезанный по размерам отлив заводят под выступ рамы и там крепят к раме саморезами.

        Как установить отлив и подоконник на пластиковое окно

      8. По нижнему краю отлив тоже запенивается.

        Запенивание отлива снизу

      9. Далее запенивают проем. При установке пластиковых окон летом, промежуток между рамой и оконным проемом сбрызгивают водой из пульверизатора. Это необходимо для лучшей полимеризации пены.
      10. По контуру рамы приклеивают паропроницаемую теплоизолирующую полосу — она также рекомендована ГОСТом.
      11. Берут баллон с пеной и заполняют имеющиеся зазоры на 2/3 объема. Если размер зазора большой — больше 2-3 см — наносится пена в несколько этапов. Между двумя слоями необходим временной промежуток в 10-15 минут. Когда первый слой частично подсохнет его тоже сбрызгивают водой и наносят второй. Так повторяют до заполнения объема на 2/3.

        Запенивание окон ПВХ при монтаже своими руками может проводится в несколько этапов — зависит от размеров зазора

      12. Не дожидаясь полной полимеризации свободный край теплоизолирующей ленты приклеивают к проему окна. Только обратите внимание, что при использовании ленты откосы нужно будет делать пластиковые: на нее штукатурка и раствор не «лепятся».
      13. Собирают все части окна. Остались только отделочные работы, а им они не помеха.
      14. Под подоконник в нижней части тоже устанавливается пароизоляционная лента (тоже рекомендации ГОСТа). Опирается подоконник на опорные колодки из твердых сортов обработанной пропитками древесины. Расстояние между ними 40-50 см. Их делают таким образом, чтобы подоконник был немного наклонен в сторону помещения (порядка 5°).

        Ошибки при выставлении подоконника и откосов ПВХ окон и их правильный монтаж

О том, как правильно поставить подоконник при монтаже пластикового окна смотрите видео. Секретов много.

Последними устанавливаются или заделываются откосы. По этому поводу еще одно видео.

Как сделать откосы на окно из пластика читайте тут.  Как делать откосы из гипсокартона читайте тут.

Монтаж без распаковки

Основные тонкости описаны выше, так что эта глава небольшая. Начинается установка по этому варианту с монтажа крепежных пластин. Они есть двух видов: П-образные и линейные. Важно выбрать наиболее надежные из толстого металла.

Два вида пластин для монтажа пластиковых окон

Их устанавливают на такое же расстоянии, как и анкера: по 150-250 мм от края и не более 700 мм между средними. Прикручивают их просто саморезами к профилю.

Крепление пластины к профилю

Затем установка пластиковых окон своими руками с монтажными пластинами идентична описанному выше, начиная с момента выставления окна по уровню в проеме. Только крепят не раму, а пластины и не на анкера, а на дюбель-гвозди. Сверлят отверстие, отгибают пластину, вставляют дюбель, поставив пластину на место закручивают дюбель. Далее все действия идентичны.

Теперь понятно, почему монтажники предпочитают их: уходит приличный кусок работы с разборкой, анкерением и т.д.: саморезы закрутить намного проще. Правда, если взять мощные пластины, они будут крепко держать. Не хуже, чем анкера. Например такие, как в видео.

Как установить окно ПВХ | HowToSpecialist

Эта статья про , как установить окно ПВХ , чтобы улучшить внешний вид вашего дома и повысить его изоляцию. Окна ПВХ очень эффективны, благодаря продуманной конструкции и долговечны. Если вы установите их правильно, вы будете получать удовольствие от их использования в течение долгого времени. Установка окна из ПВХ - не самая сложная работа в мире, но она требует внимания и усердия со стороны мастера, а также умеренных знаний об этой задаче.Прочитав нашу пошаговую статью, вы получите необходимую информацию о проекте установки, поэтому обратите внимание на наши рекомендации, если вы хотите выполнить свою работу надлежащим образом.

Помните, что наиболее важным этапом является подготовка, поэтому будьте очень внимательны при проведении измерений и подготовке поверхности для установки окна ПВХ. Вообще говоря, самоделка никогда не может быть слишком осторожной, поэтому убедитесь, что вы измерили хотя бы дважды оконный проем, прежде чем размещать заказ в местном магазине.Мы рекомендуем вам начать с небольшого проекта (например, окна в ванной), чтобы привыкнуть к технике, а затем вы можете установить более крупные и сложные ПВХ-рамы. Установив виниловые окна своими руками, вы улучшите свои навыки и сэкономите приличную сумму денег.

Эта статья в основном посвящена установке окна из ПВХ в новую конструкцию, но вы можете использовать эти методы для замены старого окна. В последнем случае вы должны удалить сначала открыватели (компоненты открывающегося окна), затем стекло и, наконец, оконную раму.Снятие рамы может быть немного сложным, но вы должны действовать таким образом, чтобы свести к минимуму повреждение стен.

Сделано по плану

Для установки окна ПВХ необходимо:

Материалы

  • Окно ПВХ
  • Оконный уплотнитель
  • Длинные винты (6-8 дюймов / 15-20 см)
  • Пенополиуретан

Инструменты

подсказок

  • Используйте вакуум для удаления остатков после сверления отверстий в стене
  • Не затягивайте винты слишком сильно, так как вы рискуете повредить окно или погнуть раму.

Время

Установка оконной рамы ПВХ

Измерительный проем окна

Первым шагом при установке окна ПВХ является точный замер.Поэтому используйте рулетку и измеряйте размеры по ширине (как внизу, так и вверху) и высоте (как слева, так и справа). Помните, что при заказе окна всегда используйте меньший размер (стены могут быть изогнутыми, а верх может не совпадать с нижним).

Умный совет: В случае новой конструкции (как на изображении) вы должны вычесть 1/2 дюйма для каждой стороны окна. С другой стороны, при замене старого окна 1/4 дюйма должно хватить.

Использование регулировочных шайб вокруг рамы

После получения оконной рамы из ПВХ, открывателей и стекла их необходимо установить.Следовательно, переместите их внутрь дверного проема, стараясь не поцарапать их. Используйте защитные перчатки и работайте внимательно и терпеливо, чтобы работа была выполнена должным образом.

В большинстве случаев вам будет полезно использовать прокладки под окном из ПВХ, а также вокруг него, чтобы обеспечить равномерное пространство сверху вниз. На изображении вы можете увидеть большой зазор, так как это новая конструкция, но если вы замените старое окно, пространство должно быть намного меньше, около 1/4 дюйма.

Сверление отверстий в оконной раме из ПВХ

Затем вы должны использовать спиртовой уровень, чтобы убедиться, что окно из ПВХ находится в вертикальном положении. Кроме того, вы должны убедиться, что окно расположено симметрично в проеме, иначе оно не будет совмещено со стенами. После того, как вы выровняли ПВХ-окно внутри проема, необходимо прикрепить его к стенам не менее чем по 2 шурупа с каждой стороны. Поэтому используйте дрель и длинное сверло, чтобы проделать несколько отверстий в стене.Если вы устанавливаете окно вокруг деревянных стоек, вам нужно действовать таким же образом, но использовать сверла по дереву.

Используя уровень, чтобы убедиться в вертикальном положении окна

Продолжайте сверлить отверстия в оконной раме и используйте спиртовой уровень, чтобы убедиться, что окно ровно и совмещено со стеной. При креплении оконной рамы из ПВХ следите за тем, чтобы винты не затягивались слишком сильно, иначе вы рискуете повредить ее или погнуть из правильного положения.

Терпеливая работа новичка может очень легко поставить под угрозу весь проект. Важный аспект - правильно выровнять раму и правильно вставить винты.

Крепление окна ПВХ шурупами

Затем вам нужно вставить винты с других сторон оконной рамы из ПВХ, как мы описали выше. Помните, что эти винты закрепят оконную раму из ПВХ и прикрепят ее к стене.

Smart Tip: Длина шурупов должна быть не менее 6-8 дюймов / 15-20 см, чтобы они выступали в кирпичных слоях или в деревянных шпильках.Если вы используете винты меньшего размера, окно не будет надежно закреплено на месте и может представлять потенциальную опасность.

Крепление окна к раме ПВХ

Затем, после того, как вы вставили шурупы в оконную раму из ПВХ, вам нужно установить открыватели (открывающиеся части) в нее. Этот процесс несложный, вы должны соединить его с петлями и в некоторых случаях вбить несколько шурупов. (вы должны найти более подробную информацию, прочитав инструкции производителя).

Если вы дошли до этой стадии проекта, это означает, что вы почти выполнили тяжелую работу и очень скоро почувствуете комфорт окон из ПВХ.

Уплотнение окна ПВХ

Далее следует использовать хороший герметик, чтобы заполнить зазор между оконной рамой и кирпичным проемом. Следовательно, вы должны использовать герметик для окон или пенополиуретан, как вы видите на изображении.

Умный совет: Вы должны нанести герметик по всей раме окна из ПВХ, чтобы не допустить попадания влаги и холода в дом.Важно выполнить работу ответственно, иначе будет плохая теплоизоляция.

Стекло для окна ПВХ

Обычно, когда устанавливает окно ПВХ , стекло поставляется отдельно от рамы, чтобы оно не сломалось и не поцарапалось во время транспортировки или в процессе установки.

Умный совет: Не кладите стекло на бетон, иначе вы рискуете поцарапать края. Поэтому мы рекомендуем класть очки на мягкий материал.Перед тем, как вставить стекла в оконную раму из ПВХ, следует подождать пару минут, чтобы герметик немного просох.

Вставка шурупов в оконную раму из ПВХ

Кроме того, мы рекомендуем зенковать головки винтов, которые вы вставили в оправу, иначе очки могут не встать на место. Вы также должны измерить диагонали окон и использовать спиртовой уровень, чтобы убедиться, что рама ровная и хорошо выровнена со стенами.

После этого вы должны установить очки в рамку из ПВХ и закрепить их, установив пластиковый стержень.

Установка стекла на окно ПВХ

Чтобы установить внутренний стержень, фиксирующий стекло, необходимо прижать его пальцами к раме из ПВХ. Эта процедура довольно проста, вам просто нужно убедиться, что они правильно прикреплены к каналам, иначе они не зафиксируют стекло на месте.

Далее, после того, как пена высохнет, нужно использовать резак, чтобы удалить излишки.Если вы использовали герметик, убедитесь, что он не заходит за ПВХ-раму, так как он может заблокировать сливные каналы внутри окна. И последнее, но не менее важное: заделайте пространство между окном и подоконником (как внутри, так и снаружи дома) с помощью силикона.

Smart Tip: Снимите защитную ленту с рамы и очистите ее специальным раствором и мягким материалом.

Спасибо, что прочитали нашу статью о , как установить окно ПВХ , и мы рекомендуем вам ознакомиться с остальными нашими проектами.ПОДЕЛИТЬСЯ нашими статьями с помощью виджетов социальных сетей и подписаться.

Как заменить пластиковое оконное остекление с защелкой | Руководства по дому

На многих окнах замена стекла требует острых предметов, грунтовки для дерева, состава для остекления и большого терпения. Окна с пластиковыми планками остекления по сравнению с ними - вещь особенная. Вместо того, чтобы замазывать стекло, чтобы удерживать стекло на месте, пластиковое оконное остекление защелкивается в каналах оконной рамы. Хотя удаление старых полос легко выполняется с помощью отвертки, вам все равно понадобится определенное терпение при установке новых, потому что обрезка частей по размеру требует некоторой практики.

Наденьте защитные очки и рабочие перчатки. Если вы заменяете разбитое окно, удалите все незакрепленные стекла из оконной рамы.

Выдвиньте рамку из косяков, следуя инструкциям производителя окна. Как правило, окна с защелкивающимся остеклением крепятся к косякам с помощью пружинных зажимов, скоб, ввинчиваемых в верхнюю или нижнюю часть рамы, или сдвижного механизма, который позволяет окну откидываться.

Поместите оконную раму на плоскую мягкую поверхность, например на стол, накрытый старым полотенцем или одеялом.

Сначала удалите короткие части остекления. Начиная с одного из углов, вставьте кончик отвертки под верхний край пластикового остекления, где он встречается с боковой стороной оконной рамы. Осторожно подденьте, чтобы выбить выступ остекления из канала в раме.

Сдвиньте лезвие отвертки вниз по длине рамы до тех пор, пока остекление не выйдет из бокового канала, затем снимите его с окна и из рамы. Повторите процесс для остальных трех частей остекления.Отложите каждую деталь в сторону, чтобы использовать ее в качестве ориентира для резки нового остекления.

Удалите оставшееся стекло, если вы заменяете разбитое или поврежденное окно. Измерьте проем и возьмите кусок стекла для замены. В противном случае очистите края окна от грязи и мусора с помощью очистителя для стекол и бумажных полотенец.

Отрежьте четыре куска запасного остекления из новой заготовки того же профиля подходящей длины, используя острый универсальный нож и старые детали в качестве направляющей. Как правило, две более длинные части имеют тот же размер, что и проем рамы, и имеют квадратные углы, в то время как две более короткие части обрезаются под углом 45 градусов по углам и слегка обрезаны, чтобы соответствовать профилю остекления.Потренируйтесь на обрезках, чтобы научиться обрезать плотно прилегающие углы.

Сначала установите длинные части остекления. Приложите узкий нижний край остекления к стеклу и сдвиньте более широкий верхний край к оконной раме. Начиная с одного угла, продвиньте нижнюю кромку остекления в нижний паз рамы рядом с краем стекла, затем заправьте более широкую часть остекления под верхний край рамы перекатывающим движением. Удерживая остекление в этом углу одной рукой, сдвигая пальцы другой руки по верхнему краю пластиковой планки к противоположному углу, защелкивая остекление в раме по ходу движения.

Установите короткие части остекления таким же образом, аккуратно подогнав обрезанные углы и защелкнув их на месте. Может потребоваться точная настройка посадки с помощью универсального ножа.

Наклоните окно вверх с одной стороны и надавите на него с задней стороны, чтобы убедиться, что стекло надежно удерживается на месте. При необходимости отрегулируйте посадку планок остекления. Установите оконную раму в косяки и очистите стекла с обеих сторон.

Ссылки

Ресурсы

Советы

  • При покупке новых лент для остекления возьмите с собой кусок старого остекления, чтобы убедиться, что вы получите правильный профиль.
  • Если вы покупаете сменное стекло, сделайте его на 1/8 дюйма меньше отверстия по длине и ширине.

Писатель Биография

Стив Гамильтон профессионально пишет с 1983 года. Среди его заслуг - романы, вышедшие под издательством Dell и для Harlequin Worldwide. Специалист по ремоделированию и ремонту с более чем 20-летним опытом, он также является сертифицированным оператором бассейнов и имеет сертификат универсального хладагента EPA.

Металлическое здание Windows 101

Одна из ключевых областей, которую следует учитывать при планировании проекта, - это то, где добавить окна в металлическом здании.Добавляя естественное освещение во внутреннее пространство, вы можете помочь обогреть внутреннее пространство и, если все сделано правильно, повысить энергоэффективность. У вас практически нет ограничений.

Процесс установки быстр, и любое окно стиля может быть установлено с правильной техникой.

Какие типы окон можно использовать в металлических зданиях?

Хороший пример от R&M Steel

Модернизация окон может упростить установку. Этот процесс часто называют , поле , но планирование наперед никогда не помешает.Вы обнаружите, что в металлических зданиях можно использовать окна любого типа.

Вы можете установить:

  • Одинарные подвесные
  • Slim line
  • Горизонтальные направляющие

Можно выбрать изолированные и неизолированные варианты, а также окна:

  • Винил
  • Алюминий
  • Самостоятельное обрамление
  • Самовыставляющееся
  • И т. Д.

Единственный раз, когда у вас возникнут серьезные проблемы с установкой, - это наличие на пути опорных балок или распорок. Вам следует проконсультироваться со строителем и архитектором при установке широких окон, потому что вы должны быть уверены, что ваши окна не приведут к ослаблению конструкции или целостности здания.

Следует отметить, что при использовании алюминиевых окон вам понадобится какой-то буфер между двумя металлами. Это сделано для предотвращения так называемого гальванического действия , когда алюминий и сталь находятся в прямом контакте.

Главное - отделить алюминиевую раму от любых конструкционных стальных элементов, чтобы избежать гальванического воздействия. Для этого используются неопреновые прокладки, которые обычно устанавливаются между алюминиевой оконной рамой и проемом конструкции. Это создает пространство от 1/4 дюйма до 1/2 дюйма между двумя разными металлами.

Архитектура Майкла Хеннесси

Как установить окно в металлическом здании?

Если вы заранее знаете, что хотите установить окно в своем здании, гораздо проще поговорить с дизайнером, чтобы разместить окно.Вы не захотите размещать эти окна возле балок или других опор.

Большинство людей вырезают отверстие для окна внутри помещения, следя за тем, чтобы отверстие соответствовало размерам окна, которое вы устанавливаете.

Вам нужно:

  • Установить внешнюю J-образную накладку на место
  • Сдвинуть окно на место

Конечно, это звучит намного проще, чем есть на самом деле. Мы не рекомендуем это делать начинающим домашним мастерам.

Вам нужно будет обрезать всю J-образную накладку, чтобы ее можно было правильно установить. При установке вам понадобится много герметика, и почти каждый подрядчик рекомендует щедро использовать герметик. Вы должны быть очень щедры с герметиком в верхней части окна.

Вы сможете сдвинуть окно на место после того, как у вас будет рамка и будет добавлено достаточное количество герметика. Вам нужно будет выйти за пределы помещения и закрепить окно на месте.

Ниже приведены несколько советов, с которыми вам следует ознакомиться, прежде чем приступить к установке окна.

Вы также можете посмотреть видео, которое поможет вам пройти весь процесс установки. Большинство строителей и мастеров, устанавливающих металлические окна для зданий, находят этот процесс таким же простым, как установка стандартных окон в доме.

Что такое «Расположение поля?»

Расположение поля - это термин, который вы часто встретите, если добавляете окна в металлическое здание. Термин прост: расположение окон определяет строитель.Поскольку место размещения определяет строитель, то уже будет выбрано место расположения проема.

Если вы планируете устанавливать окна самостоятельно, заранее знать, где их установить, будет очень полезно.

Если нет отметок о том, где установить окно, лучше всего поставить окно на стене без препятствий и без опорных балок.

Советы по обрамлению окон в металлических зданиях

Установка металлических окон в зданиях требует времени и опыта.У установщиков, успешно установивших окна в металлических зданиях, есть несколько советов, которые могут помочь:

© Buck Steel
  • Установите окна там, где нет опорной балки.
  • Если в этом месте есть крестовины, не размещайте здесь окно. Металлические строительные компании могут переместить крестовину, если вы сообщите им, что хотите разместить окно в этом месте. В противном случае вам придется выбрать другое место для вашего окна.
  • Стандартные окна часто предпочтительнее, потому что их можно установить где угодно, в то время как большинство металлических окон для конкретных зданий необходимо размещать на обшивке, которая устанавливается через каждые 12 дюймов.
  • Поставщик металлических зданий или сторонний поставщик должен иметь возможность продать вам оборудование, необходимое для правильной установки окна. Вы можете получить большинство предметов от строителя, в том числе: болтов, зажимов и красных железных уголков.
  • Возможно, потребуется отвинтить внешние панели, чтобы убедиться, что J-образная форма подходит правильно.
  • Укладывая балки по бокам здания, вы часто можете вставить окна и просто задвинуть металл за молдинг.Убедитесь, что окно плотно прилегает и правильно выровнено.
  • При установке окна нельзя использовать слишком много герметика. Герметик предотвратит возникновение любых потенциальных протечек, и вам следует потратить дополнительное время на уплотнение верхней части окна. Заделка верхней части окна важна, потому что большинство протечек, как правило, происходит из верхней части окна.

Если вы планируете иметь большие, расширяющиеся окна, вам следует связаться со своим строителем до начала производственного процесса.Несмотря на то, что металлические здания долговечны, они по-прежнему сильно зависят от нагрузок и могут иметь структурные проблемы, если установлены широкие окна.

Консультации с производителем позволяют проектной группе рассмотреть все эти проблемы с нагрузкой и внести соответствующие коррективы в конструкцию.

Где найти окна для металлических зданий на продажу

Красивые большие окна в сарае Сонома от Michael Hennessey Architecture

Вы найдете множество нестандартных оконных конструкций, специально предназначенных для металлических зданий.

Хотя в здании можно установить окна любого типа, именно эти окна значительно упрощают установку. Вы также получите преимущество в виде компании, которая подскажет вам, какие процедуры следует выполнять во время установки.

Несколько ведущих компаний и предлагаемые ими окна:

WinTech Windows

WinTech - семейная компания, которая предлагает множество различных окон, как тепловых, так и нетепловых. Окна предназначены для сборных стальных домов и подходят к любой конфигурации стен.

Компания предлагает:

  • Самовыставляющиеся, саморегулирующиеся окна
  • Универсальное ребро для установки на рамный или предварительно собранный подрамник

Некоторые из моделей окон, предлагаемых WinTech:

  • 2500 - Самостоятельные - обрамление окна с термическим разбиванием 2-1 / 2 дюйма
  • S250 - Универсальность, как у 2500, с более высокими характеристиками
  • C225 - Тепловое алюминиевое окно
  • MB70 - Виниловое окно со значениями U от.29
Plyco Windows

Plyco - производитель деталей и окон для стальных зданий. Компания производит окна с алюминиевой рамой, предназначенные для коммерческих зданий. Но эти окна можно установить на любое стальное или металлическое здание.

Plyco предлагает следующие модели окон:

  • CTB500 - Предварительно собранное окно с горизонтальным термическим разделением, предназначенное для экономии времени при установке.
  • CTBE500 - Аналогичен CTB500 с опцией горизонтально-скользящего теплового режима.
  • Серия 100 - Идеально подходит для домашнего использования, серия 100 изготовлена ​​из композитного материала Fibrex и не требует особого обслуживания.
  • TrimLine AATL - Эти окна с алюминиевой рамой разработаны специально для производства металлических покрытий.
  • TrimLine SS-AATL - Модель SS-AATL с алюминиевой рамой, обеспечивающая более быструю установку, также предназначена для производства металлических покрытий.

Окна Plyco часто отдают предпочтение строителям, потому что они рассчитаны на длительный срок службы. Окна надежны, долговечны и выдерживают дождь и снег без потери эффективности.

Steelbuilding.com

Steelbuilding.com - поставщик, предлагающий множество опций, включая окна. Все окна компании самосветящиеся и снабжены плавником, который гармонирует с внешним видом вашего здания.

У компании есть изолированные и неизолированные модели.

Доступно несколько окон:

  • Одинарное подвешивание с экраном
  • Горизонтальная направляющая с экраном
  • Тонкая линия с закаленным стеклом DSB
R&M Steel Company

R&M Steel - производитель стали здания, и они предлагают нестандартные окна, в том числе:

Все секции створки имеют ролики, которые обеспечивают плавную работу и правильное выравнивание.Все окна компании спроектированы следующим образом:

  • Энергоэффективность
  • Низкая E
  • Двойное остекление
MetalBuildingAccessories.com

Metal Building Accessories фактически является частью Building Outlet Corp. Компания продает окна, которые также специально разработаны для использования в металлических и стальных зданиях.

Окна компании имеют коммерческую теплоизоляцию и оснащены:

  • Алюминиевая рама с термическим разделением
  • Наклонная для обеспечения надлежащего дренажа
  • Самовыставляющаяся верхняя часть
  • 13/16 ”двойное герметичное изолированное стекло
  • Дополнительный вариант предварительного присоединения

Вы сможете найти три варианта главного окна, предлагаемые компанией:

  • Фиксированное окно
  • Горизонтальное скользящее окно
  • Серия 2100

Серия 2000 компании была окно выбора для строителей, и серия 2100 обычно используется в легких коммерческих и сельскохозяйственных условиях.


Поскольку любое окно можно установить в металлическом здании, у вас есть гораздо больше возможностей, чем только производители окон, указанные выше. Вы можете приобрести любое окно, кроме необычно больших окон, и легко их установить. Также можно установить большие окна, но для их установки потребуется некоторое время.

Мы советуем вам планировать заранее, когда это возможно, чтобы вы могли работать со своим подрядчиком над размещением и надлежащей поддержкой.

Установка собственной замененной Windows

Общие условия установки приведены ниже.Посетите полный глоссарий для получения дополнительной информации

Крепление: Окна / двери должны быть прикреплены к конструктивному элементу в черновом проеме. Тип крепежа и способ крепления зависят от ряда факторов, таких как тип окна / двери, сборки, тип стены, тип конструкции, конструкционный анкерный материал, расположение и глубина заделки крепежа.

Миграция: Окна / двери должны быть прошиты для интеграции окна / двери в плоскость водостока.Гидравлический оклад должен быть выполнен в виде гонта, чтобы вода направлялась наружу. Гидроизоляционные материалы могут представлять собой прямую или формуемую самоклеящуюся ленту или наносить жидкость. Система управления водными ресурсами может быть дренажной или заградительной.

Подготовка проема: Проемы должны быть такого размера, чтобы подходить к окну / двери и оставлять достаточно места для прямоугольной формы, подкладки, изоляции окна / двери или сборки; а также любые дополнительные припуски, которые должны быть сделаны, включая наложение гидроизоляционного материала, а также соединительные материалы и крепежные детали.

Уплотнение: Окна / двери должны быть уплотнены относительно плоскости дренажа и грубого открывания. Прокладочный стержень используется для ограничения глубины герметика между оконной рамой и грубым проемом, облицовкой или отделкой. Герметик используется для предотвращения проникновения воды и воздуха, перекрывая зазор между черновым проемом, оконной рамой и монтажным фланцем. Пену с низким расширением также можно использовать для обеспечения воздушного уплотнения между оконной / дверной рамой и грубым проемом.

Регулировка прокладок: Окна / двери имеют прокладки, позволяющие установить вертикальное положение, уровень и квадрат окна / двери в грубом проеме, а также для отделения оконной рамы от грубого порога.

Водостойкий барьер (House Wrap): Окна / двери должны быть интегрированы с водонепроницаемым барьером. Водонепроницаемые барьеры могут быть установлены до или после установки окна / двери. Водонепроницаемые барьеры могут быть типа домашнего обертывания или жидкого нанесения.

Глоссарий терминов по замене окон и дверей

Полезный глоссарий для любого проекта по замене окон или дверей в вашем доме.

Фартук Кусок оконной рамы, прикрепленный к стене под внутренним табуретом (внутренний подоконник).

Аргон Инертный нетоксичный газ (более плотный, чем воздух), используемый между оконными стеклами для изоляции за счет снижения теплопередачи.

Astragal Элемент, прикрепленный к одной створке / панели скользящего окна или двери патио, который становится закрывающим плечом рабочей створки / панели. Его функция аналогична столбу для столов.

Окно навеса Навешивается вверху, открывается наружу снизу с помощью рукоятки, толкателя или вручную с помощью нажимных петель.

Баланс Также называется балансиром. Механическое устройство, используемое на двойных окнах для уравновешивания веса каждой створки во время открывания и закрывания. В двойном окошке четыре противовеса.

Эркер Три или более оконных элемента, соединенных вместе, чтобы выступать наружу из стены здания. Углы заливов меняются; наиболее распространены 30 °, 45 ° и 90 °. Агрегаты могут быть как такими же, так и комбинацией стационарных и рабочих окон.

Нижняя направляющая Нижний горизонтальный компонент оконной створки, который выдерживает вес стекла.

Носовое окно Составное из четырех или более оконных блоков в радиальном или изогнутом строении.

Кирпичная форма Отделка из фрезерованного дерева, закрывающая зазор между оконной рамой и внешней стороной здания. В традиционных деревянных окнах кирпичную форму прибивают, чтобы прикрепить окно к стене.

Capstock Различные материалы, используемые для покрытия дерева, винила, металла, композитных или других строительных материалов. Обеспечивает прочный слой, защищающий от воздействия окружающей среды, например, от ультрафиолета.

Створочное окно Откидное верхнее и / или нижнее, может поворачиваться внутрь или наружу и открывается с помощью стержня или ручного рычага.

Обшивка Кирпичная форма Накладка, обычно фрезерованная древесина, прикрепляется к внутренней стене вокруг окна, чтобы закрыть пространство между оконной рамой и стеной.

Контрольная рейка
Горизонтальные средние рейки, которые соединяются в месте соединения створки и фиксируются на двойном открывающемся окне. Верхняя контрольная рейка относится к нижней направляющей верхней створки, а нижняя контрольная рейка относится к верхней направляющей нижней створки.Также называется рельсом для встреч.

Рулон Лист (обычно предварительно обработанный алюминий), обычно упакованный шириной от 12 до 30 дюймов на 50-футовом рулоне. Используется для наружной обшивки и обрезки, формовки и резки с использованием тормоза.

Композит
Твердый материал, состоящий из двух или более веществ.

Конденсация
Водяной пар из воздуха, оседающий на любой поверхности, имеющей температуру ниже точки росы, например влажный воздух в помещении на холодном оконном стекле.

Conduction Передача тепла через твердый материал, где тепло течет в область с более низкой температурой из области с более высокой температурой.

Конвекция Передача тепла через жидкий материал, такой как воздух, из-за разницы в плотности жидкости и эффектов силы тяжести.

Разделенный свет Окно, имеющее несколько небольших стеклянных панелей, удерживаемых на месте с помощью мунтин в оконной створке.

Двойное остекление Два стекла (или стекла), разделенные изоляционным пространством в окне или двери патио. Это могут быть отдельные панели или герметичный блок. Сухое, воздухонепроницаемое пространство между стеклами сводит к минимуму конденсацию и обеспечивает отличные изоляционные свойства.

Double-Hung Две подвижные створки, которые перемещаются вверх и вниз независимо.

Капельный колпачок A Тип гидроизоляции, часто из листового металла, устанавливаемый в верхней части окна или двери и распространяющийся на внешнюю облицовку. Используется для отвода воды наружу или блокировки потока воды в щель между косяком окна или двери и стеной. (См. Мигание.)

Egress Оконный проем, обеспечивающий дополнительное средство эвакуации или спасения в чрезвычайной ситуации.Различные государственные или местные коды имеют ограничения, влияющие на высоту и ширину проема в свету, которыми должно обладать окно, если оно является назначенным выходным окном.

Класс энергопотребления Энергетические характеристики, зависящие от энергоэффективности обрамления, уплотнителя и оконного остекления. Устанавливается Национальным советом по рейтингам окон.

Программа сертификации ENERGY STAR®
Программа сертификации Агентства по охране окружающей среды (EPA) и Министерства энергетики (DOE) для окон NFRC, энергоэффективность которых на 30% или более превышает стандарты Типового энергетического кодекса.Обновленные окна Andersen® соответствуют требованиям ENERGY STAR.

Удлинитель
Деревянная отделка, заполняющая пространство между внутренним краем окна и внутренней стороной стены.

Экструзия Процесс продавливания нагретых материалов, таких как алюминий или винил, через матрицу для получения заданной формы.

Fenestration
Термин, используемый для обозначения оконных и дверных изделий и аксессуаров.

Материал Fibrex® Запатентованный компанией Andersen конструкционный композит из древесного волокна и термопластичного полимера специального состава.Полимер окружает и покрывает каждое волокно, обеспечивая влагостойкость, превосходную прочность и жесткость.

Фиксированный свет Стеклянное стекло, установленное в нерабочую раму.

Фиксированная панель Нерабочая панель в скользящем окне или href = "http://www.renewalbyandersen.com/windows-doors/patio-doors/con Contemporary-sliding-doors.aspx"> стеклянная раздвижная дверь .

Фиксированное окно Окно без рабочей створки. (т.е. окно изображения)

Flanker
Окно, установленное на одной или обеих сторонах центрального блока (обычно блока изображения).

Мешалка Материал, например листовой металл, установлен для отвода воды от стыков.

Полнокадровая замена Метод замены, при котором все старое окно удаляется и заменяется окном Renewal by Andersen®.

Fusion Weld Производственный процесс для сплавления компонентов створки или рамы. Прямые концы термически размягчаются горячей пластиной, а затем свариваются для образования структурной связи. Используется при производстве виниловых окон и продукции Renewal by Andersen.

Газовый наполнитель
Газ, обычно аргон или криптон, помещается между панелями остекления для подавления теплопроводности и конвекции (снижения коэффициента U).

Стекло Неорганический материал, состоящий из песка (диоксид кремния), соды (бикарбонат натрия) и извести (карбонат кальция). Также включает небольшое количество оксидов алюминия, бора или магния.

Glass Stop
Съемная вставка, удерживающая стекло на традиционных окнах. Также называется штапиком.(При обновлении Andersen это используется только для окон с картинами.)

Остекление Обычно относится к системе стекла, используемой в окне, включая стекло, стеклянное покрытие, изоляционную прокладку и герметики для стекла.

Лента для остекления Молдинг или упор вокруг стоек и направляющих створки, удерживающий стекло на месте.

Раздвижное окно
Окно Стиль с двумя или более независимыми створками. Одна или несколько створок перемещаются горизонтально для вентиляции.Также называется планером.

Решетки Декоративный элемент, который визуально разделяет стекло на желаемый узор. Также их называют мунтинами. (Обновленная компания Andersen предлагает алюминиевые решетки между стеклами (GBG) или деревянные решетки с защелками (съемные) для внутренней стеклянной поверхности.)

Головной косяк Самый верхний компонент оконной или дверной рамы. К нему прилегает оконная створка.

Направляющая Головка и направляющая вдоль верхней части раздвижной стеклянной двери или скользящего окна.

Заголовок Горизонтальный компонент каркаса, образующий верх чернового проема в стене или двери.

Heat Gain Передача тепла снаружи внутрь конструкции за счет теплопроводности, конвекции и излучения через все поверхности.

Потеря тепла Передача тепла изнутри дома наружу за счет теплопроводности, конвекции и излучения через все поверхности.

Стекло High-Performance ™ Low-E4®
Торговая марка Andersen Corporation за их систему стеклопакетов с низким E (низким коэффициентом излучения).

Солнцезащитное стекло High-Performance ™ Low-E4® Фирменное наименование Andersen Corporation для системы остекления с низким коэффициентом излучения слегка серого оттенка, предназначенной для южного климата или окон в комнатах, где тепловыделение (увеличение солнечного тепла) является фактором.

Проникновение Термин, используемый для описания способности окна пропускать воздух или воду в здание или из него через уплотнительную прокладку или стыки продукта или вокруг них. Такие организации, как WDMA, AAMA и NFRC, приняли стандарты испытаний для измерения допустимых уровней инфильтрации воздуха и воды для определенных классов характеристик продукта.

Сетка от насекомых Тканая металлическая или пластиковая сетка, натянутая на рамку сита. Обеспечивает вентиляцию окна, не допуская попадания насекомых.

Замена вставки Метод замены окна, при котором вся рама / створка вставляется в область косяка (кармана) исходной оконной рамы.

Внутренний упор На старых деревянных окнах кусок деревянной отделки прикреплен к каждому боковому косяку, который определяет внутренний край нижнего канала створки.

Монтажный фланец Ребро из винила или металла, выступающее наружу перпендикулярно раме окна, что позволяет подвешивать окно в грубом проеме.

Изоляционное стекло Два или более куска стекла с промежутком между ними, которые герметично закрыты для обеспечения изоляционных свойств.

Изоляция Материал любого типа, используемый для предотвращения прохождения тепла, холода, огня или шума.

Блокировка Место, где механизм одной панели / створки плотно соединяется с соответствующим механизмом соседней панели / створки, как в дверях патио, раздвижных и двойных окнах.

Косяк Элементы, составляющие стороны и головку оконной рамы.

Накладка косяка (лайнер) Материал, используемый для обрезки видимых поверхностей на окнах и дверях. Часто используется для создания проездных каналов и обтекателей; может скрыть и защитить функциональное оборудование, такое как балансиры с двойной подвеской.

Keeper Фурнитура, в которой замок фиксируется на створке. Jamb Cover

Многослойное стекло Тип безопасного стекла; два или более листов стекла с внутренним слоем пластика, который удерживает кусочки стекла, если стекло разбито.

Подъемник Ручка, прикрепленная к поручню на двойном или скользящем окне.

Light (Lite) Окно; индивидуальное оконное стекло, устанавливаемое в окно. Также одна часть стеклянной панели, если визуально разделена решетками решетки.

Lineal Экструдированный оконный материал большой длины; включает профили из дерева, алюминия, винила или композитных материалов Fibrex.

Low-E Сокращенное обозначение низкой излучательной способности, процесса покрытия стекла, который позволяет большей части видимого спектра солнца проходить внутрь и отражает большую часть тепловой энергии обратно к своему источнику (в холодную погоду покрытие с низким E отражает лучистая энергия обратно в дом; в жаркую погоду она отражает тепловую энергию солнца обратно наружу).Производители стекла предлагают множество низкоэмиссионных покрытий с разной степенью эффективности.

Направляющие для собраний Два горизонтальных элемента двояковыпуклой створки, которые встречаются и фиксируются вместе, когда окно закрыто. Также называется контрольной рейкой.

Meeting Stile Либо элемент с вертикальным краем в паре скользящей оконной створки, либо дверная панель, которые встречаются и блокируются при закрытии створки / панели. Сравним с поручнем на двойном окне.

Угол Метод резки и соединения двух частей обрезки.Край материала скошен, чтобы получился косой стык; обычно под углом 45 °.

Врезка и шип
Прорезь (врезка), сделанная в куске дерева, для установки удлинителя (шипа) из другого куска дерева. Обновленные Andersen® скользящие и двойные окна придают интерьеру вид традиционного ручной работы врезного и шипованного соединения с помощью запатентованного метода сварки створок.

Mullion / Mull Элемент между двумя отдельными окнами, соединяемый вместе. Может быть вертикальным или горизонтальным, конструктивным или цельным.

Mull Post / Muntin Деревянная или металлическая полоса, разделяющая и удерживающая стекла в окне.

NFRC Национальный совет по рейтингу окон. Независимое агентство, созданное в 1992 году для тестирования и оценки оконных и дверных изделий. См. Также рейтинг энергопотребления.

WDMA Организация, созданная производителями окон и дверей для разработки отраслевых стандартов и пропаганды самомониторинга.

Obscure Glass Один из нескольких типов специального остекления с текстурой для уединения, рассеивания света или украшения (матовое, травленое и т. Д.)).

Рабочее окно
Окно, которое можно открывать и закрывать.

Оператор Устройство для открытия и закрытия окон. Обычно относится к кривошипно-шатунному механизму, установленному на оконных створках и навесах.

Внешний упор На старых деревянных окнах: кусок внешней деревянной отделки, прикрепленный к каждой боковой косе, который определяет внешний край верхнего канала створки. Также называется слепой остановкой.

Стекло Лист стекла; отделение в двери или окне, содержащее лист стекла.

Панель
Раздвижная или неподвижная панель, состоящая из рамы, содержащей стеклянный светильник.

Панорама
Тип металлической гидроизоляции, используемой под дверью или подоконником для отвода воды от каркаса и сайдинга.

Упор для разделения
Узкая полоса, разделяющая и фиксирующая две створки в оконной раме. Он обеспечивает канал, по которому створка может двигаться.

Пассивный Створка, которую можно использовать при необходимости, но обычно нет, например.г., левая створка скользящего окна.

Perma-Shield® Andersen Corporation - торговая марка системы продуктов, которая практически не требует обслуживания за счет виниловой обертывания древесины, высокопрочных лакокрасочных покрытий и других методов. Первоначально он относился к использованию Андерсеном процесса экструдирования виниловой оболочки полностью вокруг деревянной детали.

Окно изображения Фиксированное окно без открывающейся створки.

Отвес Вертикально вверх / вниз.Как термин установки, это относится к важности обеспечения того, чтобы стороны окна были идеально перпендикулярны земле.

Профиль Форма на виде с торца линейной части экструдированного или фрезерованного материала.

R-Value Мера сопротивления тепловому потоку; более высокое значение указывает на лучшие теплоизоляционные свойства.

Рельс Горизонтальный элемент оконной створки или дверной панели. На двойном окне есть четыре направляющих: нижняя направляющая, две направляющие или контрольные направляющие и верхняя направляющая.

Черновой проем Проем в стене, где будет установлено окно или дверь.

Безопасное стекло Также называемое закаленным стеклом или стеклом с проволочной сеткой, оно соответствует целому ряду отраслевых и государственных стандартов безопасности. См. Многослойное стекло.

Sash Lock Замок, соединяющийся с хранителем. Используется на двойных, створчатых, навесных и скользящих окнах.

Sash Pack Система замены окон, в которой используются компоненты подкладки створки и косяка, применяемые к существующей оконной раме.

Герметик
Различные материалы, используемые для герметизации отверстий или стыков между деталями. Может быть жидким или твердым, в зависимости от области применения.

Shim Тонкая полоса материала для выравнивания косяков и выравнивания оконных и дверных рам. Прокладки также используются для регулировки положения оборудования. Термин также используется для описания действия по доведению до уровня путем вставки прокладки.

Боковой косяк Левая и правая стороны оконной рамы. См. Косяк.

Угол порога Наклон наружного подоконника.

Имитация разделенного света
Отдельный элемент из изоляционного стекла с имитацией решетки, установленной на стеклянной поверхности или между стеклянными панелями, которая создает впечатление небольших панелей, разделенных перегородками.

Simulated True Divided Light
Единый стеклопакет с тремя наборами решеток: на внешней и внутренней поверхностях, а также между стеклами.

Single-Hung Вариант двухстворчатого окна, в котором верхняя створка не работает.Обычно дешевле, чем настоящее окно с двойным навесом.

Раздвижная стеклянная дверь Дверь, оснащенная двумя или более панелями, которые перемещаются горизонтально по направляющей или в пазах.

Коэффициент увеличения солнечного тепла (SHGC) Доля солнечной радиации, проходящей через окно (проходящей и поглощаемой напрямую), а затем выпускаемой внутрь. Чем ниже SHGC, тем меньше солнечного тепла он передает и тем больше затеняющая способность.

Стационарная Застекленная створка или панель, управление которыми невозможно.

Стенка Вертикально-кромочные элементы обрамления оконной створки.

Табурет Внутренняя отделка окна, накладываемая горизонтально под углом 90 градусов к стене у основания окна (обычно двойного навешивания), обычно называемого подоконником.

Стоп См. «Внутренний упор», «Внешний упор», «Упор для разделения».

Storm Door Сезонная вторая дверь, устанавливаемая перед внешней дверцей доступа, чтобы обеспечить дополнительную изоляцию или защиту от непогоды и обеспечить вентиляцию.

Storm Window Сезонное второе окно, устанавливаемое снаружи или внутри окна для обеспечения дополнительной изоляции или защиты от непогоды и обеспечения вентиляции.

Закаленное стекло Обработанное стекло, усиленное повторным нагревом и затем внезапным охлаждением; до 4 раз прочнее обычного стекла. (См. Безопасное стекло.)

Thermal Break Элемент (пространство или другой материал), помещенный между другими элементами для уменьшения проводимости. (Андерсен использует виниловый терморазрыв на дверных порогах патио.)

Теплопроводность Относится к физическому свойству, которое влияет на степень передачи тепла или холода материалом. Например: алюминий имеет в 1000 раз большую теплопроводность, чем материал Fibrex ™, что делает его гораздо более эффективным изоляционным материалом для окон.

Термическое расширение Термин, который описывает расширение, которое материал проявляет при воздействии высокой температуры, или усадку (сжатие), возникающую при воздействии низких температур.

Порог Элемент (дерево, камень или другой материал), помещаемый под дверью для обрезки внутренней части дверного порога.

Tilt-Wash
Конструкция окна с двойным подвесом, которая поворачивается или наклоняется для облегчения очистки.

Тонированное стекло
Стекло, окрашенное с использованием минеральных добавок; иногда на стеклянную поверхность наносят серебряное покрытие. Используется для уменьшения передачи излучения.

фрамуга Крестовина, отделяющая дверь от окна над ней.

Окно фрамуги Также называется фрамугой, окно, расположенное над дверью или другим окном.

Тройное остекление Три стекла с двумя воздушными промежутками между ними.

TruScene® Insect Screen Почти невидимая сетка от насекомых из мелкозернистой нержавеющей стали, диаметр которой составляет одну треть диаметра стандартной проволочной сетки, и обеспечивает более чем на 50% большую прозрачность, чем обычная сетка от насекомых Андерсена.

Коэффициент U Иногда называют U-значением.Мера тепловой эффективности окна или оконного компонента. Измеряет количество тепла, передаваемого через окна. Математическая величина, обратная R-значению того же компонента или окна.

Ультрафиолетовый свет (УФ) Невидимые лучи спектра на его коротковолновом фиолетовом конце; невидимое солнечное излучение, которое может вызвать нагревание и выцветание дерева, тканей и других поверхностей. (Покрытия Low-E добавляются в оконное остекление для уменьшения или устранения вредных нежелательных длин волн ультрафиолетового излучения.)

United Inch Термин, используемый для описания метода вычисления размера окна путем добавления высоты к ширине и выражения суммы в дюймах. Используется для оценки цен.

Размер блока (UD)
UD - это точный размер окна (блока), измеренный по ширине и высоте от внешнего края оконной рамы, не включая монтажный фланец или кирпичную опалубку.

Окно с виниловой оболочкой
Окно с внешними деревянными частями, покрытыми экструдированным винилом.

уплотнитель
Узкая полоска материала, помещаемая между оконной створкой или дверными панелями и рамой для защиты от дождя, воздуха и т. Д. Может принимать различные формы в зависимости от конструкции и использования продукта.

Сварка Сплавление или плавление двух или более отдельных компонентов с образованием прочной связи. Например, рама и перила створки окна Renewal by Andersen и многие компоненты рамы свариваются друг с другом.

Оконная фурнитура
Механические устройства и крепежная фурнитура, такая как замки, петли, шарниры, защелки, подъемники, тяги и упоры.

Четкий выбор для Windows - этот старый дом

Фото Тревора Джонстона

Новые окна могут кардинально изменить любой дом, хотите ли вы улучшить его внешний вид, открыть захватывающий вид или просто заменить изношенные элементы, которые пропускают больше ветра и дождя, чем не пропускают.

Современные оконные рамы сокращают инфильтрацию воздуха почти до нуля и при использовании с современным остеклением могут сократить до 40 процентов ваших счетов за отопление и охлаждение.Некоторые окна также избавляют вас от периодической покраски. Третьи конкурируют с прекрасной мебелью по привлекательности.

Производители расширили этот выбор, добавив новые каркасные материалы, варианты остекления и установки. Действительно, «заменяющие окна» больше не ограничиваются тем, что предполагает вырывание старого окна и установку нового основного окна.

Теперь они включают версии для экономии денег, которые позволяют заменять стекло и створку без замены рамы. В то время как добавленные опции также расширяют ваш список решений, новые программы маркировки делают выбор хорошо построенных, энергоэффективных окон проще, чем когда-либо.

Выбор материалов

Рамы окон изготавливаются из различных материалов, включая дерево, винил-алюминий, стекловолокно и композитный пластик.

Окна с виниловой рамой - самые доступные по цене - всего в два раза дешевле сопоставимых версий с деревянной рамой. Кроме того, они особенно энергоэффективны благодаря сотам камер, которые повышают изолирующую способность за счет улавливания воздуха, и могут быть сконструированы так, чтобы соответствовать проему любого размера. И, в отличие от дерева, они не нуждаются в перекраске, хотя цвета ограничены.

Окна с виниловой рамой впервые появились в 1970-х годах, когда небольшие производители производили индивидуальные варианты замены в размерах, не предлагаемых производителями стандартных деревянных окон. Сегодня общенациональные компании, такие как Owens Corning и CertainTeed, предлагают на складе различные устройства нестандартных размеров. Даже традиционные компании, производящие деревянные окна, теперь предлагают линии замены виниловых рам; Ретровидение от Weather Shield и Monument from Hurd - два ярких примера.

Делая покупки, ищите однородный цвет по всему кадру.Также ищите соединения, которые сварены термической сваркой, а не соединены винтами или другими крепежными деталями. Вы можете ожидать от двух до шести недель ожидания, если заказываете нестандартные устройства.

Фото Тревора Джонстона

Окна с деревянными рамами постепенно уступают свое господство на рынке винилу, хотя многие профессиональные установщики и домовладельцы по-прежнему считают их золотым стандартом. Они сильные, красивые и относительно энергоэффективные.Как и следовало ожидать, дороже всего и стоят хорошие. Удар по ним заключается в обслуживании: их необходимо периодически красить или окрашивать, чтобы они хорошо выглядели и оставались защищенными от непогоды.

Некоторые производители устраняют необходимость в уходе, облицовывая дерево винилом - как в случае с окнами Андерсена - или алюминием. В результате получается прочный, не требующий ухода внешний вид и внутренняя часть из натурального дерева, которую можно красить или окрашивать. Эти преимущества означают, что деревянные окна обычно стоят дороже, чем обычные деревянные.

При покупке деревянных окон обращайте внимание на простоту эксплуатации и узкие углы. Убедитесь, что на открытой древесине нет пятен и не видны суставы пальцев.

Окна с алюминиевой рамой предлагают низкую стоимость и низкие эксплуатационные расходы по сравнению с виниловыми версиями; они также прочные. Основным недостатком окон с алюминиевой рамой является их металлический каркас - они легко проводят тепло, что обеспечивает им высокий коэффициент теплопроводности. (Чем выше - не лучше - чем выше коэффициент теплопроводности, тем больше тепла теряет рама.) По сравнению с виниловыми или деревянными рамами, которые находятся в диапазоне от 0,3 до 0,5, алюминиевые рамы могут иметь коэффициент теплопередачи до 2. Они также могут быть холодными на ощупь и склонны к конденсации.

Эти недостатки делают окна с алюминиевой рамой подходящими только для теплого климата, где счета за охлаждение превышают счета за отопление. Если вы решите установить алюминиевые окна, убедитесь, что те, которые вы заказываете, имеют термический разделитель в раме - обычно полоску из пластика или резины, которая разделяет внутреннюю и внешнюю части рамы, чтобы ограничить теплопроводность.

Стеклопластиковые и композитные окна - новейшие варианты. Изготовленные из материалов, аналогичных материалам автомобильных бамперов, оба прочны, не требуют обслуживания и более энергоэффективны, чем винил. И по цене примерно между винилом и деревом, они также доступны.

Owens Corning предлагает композитный блок под названием Generations для рынка замены. Марвин производит линейку композитных окон под названием Integrity. Изготовленные из Ultrex, комбинации стекловолокна и полиэфирной смолы, блоки Marvin можно покрасить по своему вкусу, чего нельзя сделать с виниловыми окнами.

Как и в случае с виниловыми окнами, ищите однородный цвет по всей раме и стыкам, которые сварены термической сваркой, а не соединены крепежными деталями. И какое бы окно вы ни рассматривали, не ограничивайтесь только материалом. «Проверьте замки, кривошипы и подъемники, - говорит Карл Гермер из Germer Construction в Резерфорде, штат Нью-Джерси. «Они должны быть простыми в использовании и удобными в руке. У качественного окна есть качественная фурнитура».

Виниловые окна

могут быть изготовлены для проема любого размера.Серия Bryn Mawr II от CertainTeed доступна с различными системами остекления, которые помогают снизить счета за отопление и охлаждение. Эти окна стоят от 250 до 350 долларов за установку.

Фото Тревора Джонстона

Экономия и сила

Еще 20 лет назад окна в большинстве домов были закрыты одним стеклом. Но для дома среднего размера те же самые окна сегодня могут привести к значительным потерям: одинарное остекление в доме с холодным климатом приведет к ежегодному счету за электроэнергию в размере около 800 долларов, а в доме с теплым климатом - к счету за электроэнергию. будет около 850 долларов, согласно данным «Жилые окна: руководство по новым технологиям и энергетическим характеристикам» Джона Кармоди, Стивена Селковица и Лизы Хешонг.Книга, опубликованная в 1996 году, показывает, что сегодняшнее высокотехнологичное двойное остекление снизит годовые затраты на электроэнергию в тех же домах примерно до 450 и 500 долларов соответственно.

Большая часть этой экономии достигается за счет двух методов, которые производители используют для повышения эффективности двойного остекления: низкоэмиссионных покрытий и инертных газов, заполняющих промежутки между стеклами. Покрытия Low-e были впервые разработаны для предотвращения потерь тепла; новые покрытия также предотвращают приток тепла, когда охлаждение является ключевым фактором. Эти покрытия обычно добавляют от 10 до 15 процентов стоимости окна.

Рейтинговая система, разработанная Национальным советом по рейтингам окон (NFRC), позволяет быстро и легко оценить эффективность окна. Метка на каждом окне включает его U-значение; его коэффициент солнечного тепла (SHGC), который показывает, сколько тепла оно пропускает; и его пропускание видимого света. Если вы хотите сократить потери энергии во время отопительного сезона, ищите окна с низким коэффициентом теплопередачи. Для оптимального охлаждения выбирайте устройства с низким SHGC, но пропускающие много видимого света.

Вы можете полностью избежать подобных сравнений рейтингов, купив окна со знаком Energy Star.Программа, разработанная Министерством энергетики США и Агентством по охране окружающей среды, маркирует самые энергоэффективные окна. Он также ориентирован на требования к конкретному климату. Окна, отвечающие этим требованиям к энергии, на 15–40 процентов более эффективны, чем окна, соответствующие стандартным строительным нормам.

В зонах с преобладанием охлаждения требуются значения U 0,75 и SHGC 0,40 или ниже. В районах с преобладающим отоплением требуются значения U 0,35 или ниже, при этом требования SHGC отсутствуют.А в районах со смешанными потребностями в отоплении и охлаждении требуются значения U 0,40 или ниже и SHGC 0,55 или ниже. (Определение климата с преобладанием нагрева означает, что не менее 70 процентов затрат на отопление и охлаждение идет на отопление. В климате с преобладанием охлаждения не менее 70 процентов затрат на отопление и охлаждение идет на охлаждение. В смешанном климате, по крайней мере, 30 процентов затрат на отопление и охлаждение приходится на каждого.)

Еще одна новая программа помогает обеспечить соответствие деревянных, виниловых и алюминиевых окон минимальным конструктивным стандартам.Эта необязательная программа, разработанная Американской ассоциацией производителей архитектуры совместно с Национальной ассоциацией деревянных окон и дверей, подвергает окнам испытания с помощью серии эксплуатационных испытаний. Окна, прошедшие испытания, получают наклейку с сертификатом.

Фото Тревора Джонстона

Выберите правильный стиль

Выбор стиля окна, который будет гармонировать с остальной частью вашего дома, - еще одна важная проблема.Неправильный выбор может испортить внешний вид вашего дома и снизить стоимость при перепродаже. Майкл Дж. Кросби, писатель и архитектор Steven Winter Associates, архитектурной консалтинговой фирмы в Норуолке, штат Коннектикут, предлагает следующие практические правила:

- Дома в традиционном или колониальном стиле лучше всего смотрятся с небольшими двойными окнами с разделенным светом, которые называются «шесть на шесть» или «восемь на восемь», чтобы описать количество стекол в каждой створке.

- Для современных домов лучше всего подходят большие блоки с металлическим каркасом.

- Дома в стиле ранчо часто лучше всего смотрятся с распашными створчатыми окнами, которые не имеют разделенного света.

- Если вам не нравится стиль окон, который вы заменяете, обратите внимание на дизайн в похожих домах. И попросите своего дилера или подрядчика показать вам, как разные стили выглядят на их прошлой работе.

Стиль окна имеет решающее значение при добавлении области окна к стене. «Установите блоки, похожие или идентичные существующим окнам по форме и размеру, и объедините их вместе - это лучше, чем установка одного большого блока, который выглядит неуместно», - объясняет Кросби.

Еще одна проблема - где разместить новые окна на стене - это частично зависит от расположения потолка и пола. По словам Кросби, простой способ определить размещение - это встать снаружи и совместить верх новых окон с верхом существующего окна. «Даже если новые окна не одинаковой длины, одинаковая высота головы придаст им ощущение порядка на стене», - отмечает Кросби.

Делая покупки, обратите внимание на всю линейку окон от производителя.Большинство компаний предлагают свои продуктовые линейки из различных материалов, конструкций и размеров решеток. Некоторые также предлагают окна, специально разработанные для дополнения старых домов. Линия двойных окон Marvin с изогнутым остеклением является примером. «Они отлично смотрятся на старых викторианцах с башенками», - говорит Кросби.

Неподготовленная прогулка в витрину выставочного зала или домашнего центра может оставить вас в шоке. Некоторое предварительное планирование поможет вам выбрать окна, которые преобразят ваш дом, сэкономят энергию и прослужат долгие годы.

Уместно в этом традиционном доме эти двойные подвесные окна с разделенным светом из линии Marvin's Integrity сделаны из Ultrex, композитно-пластикового материала, который не деформируется и не гниет, и его можно красить. Цена окна среднего размера - 375 долларов.

Фото Тревора Джонстона

Где найти

Андерсен Windows

100 4th Ave. N., Dept. TH598

Бейпорт, Миннесота 55003

800 / 426-4261

Caradco

Box 920; ОтделTH598

Rantoul, IL 61866

800 / 238-1866

CertainTeed Corp.

Box 860, Dept. TH598

Valley Forge, PA 19482

800 / 233-8990

Hurd Millwork Co.

575 S. Whelen Ave., Dept. TH598

Medford, WI 54451

800 / 2BE-HURD

Kolbe & Kolbe Millwork Co.

1323 S. 11th Ave., Dept. TH598

Wausau, WI 54401

715 / 842-5666

Marvin Окна и двери

Box 100, Dept.TH598

Варрод, Миннесота 56763

800 / 346-5128

Оуэнс Корнинг

1 Owens Corning Pkwy., Dept. TH598

Толедо, Огайо 43659

800 / GET-PINK

Двери и окна Peachtree

4350 Peachtree Blvd., Dept. TH598

Norcross, GA 30071

800 / ПЕРСИК-99

Pella Corp.

Мэйн Стрит, 102, Департамент TH598

Pella, IA 50219

800/84-PELLA

Защитный экран для окон и дверей

Box 309, Dept.TH598

Medford, WI 54451

800 / 477-6808

Как заменить алюминиевые окна виниловыми окнами в вашем доме

Воспроизведение видео не поддерживается

Старая алюминиевая рама, одинарные окна не очень привлекательны и не энергоэффективны. Вот как удалить окна с алюминиевой рамой и заменить их не требующими особого ухода, энергоэффективными окнами с виниловым покрытием и изоляционным стеклом:

  1. Купите новые окна с виниловой рамой, размер которых соответствует каждому существующему оконному проему.Для повышения энергоэффективности выбирайте окна с газообразным аргоном или криптоном между стеклами и покрытием с низким энергопотреблением на стекле.
  2. С помощью универсального ножа прорежьте уплотнение и закрасьте окна по периметру как внутри, так и снаружи дома, чтобы упростить снятие и свести к минимуму повреждение отделки.
  3. Выверните все винты, крепящие окна к фланцу.
  4. Постучите по раме вокруг окон деревянным бруском изнутри, чтобы вытолкнуть их из проема, соблюдая осторожность, чтобы не разбить стекло.
  5. После снятия окон используйте молоток и зубило, чтобы удалить металлический фланец вокруг отверстий.
  6. Установить новые виниловые окна в каждый проем.
  7. Используйте уровень, квадрат и подкладки, чтобы окна были сливовыми, квадратными и ровными.
  8. Вверните винты через оконную раму в раму вокруг проема, чтобы закрепить новые окна.
  9. Закупорите окна, чтобы закрыть все щели, и сделайте отделку между окном и проемом.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
