Содержание

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Виды

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели, как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Схема строения одно-, двух-, и трехклавишного выключателей

  • одноклавишный выключатель имеет одну вводную клемму и две выходных;
  • двухклавишный выключатель – две входных клеммы и четыре выходных;
  • трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

  • красный – фаза;
  • синий – 0;
  • желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

  1. кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
  2. кабель от одного проходного выключателя до расключающей коробки;
  3. кабель от другого проходного выключателя до коробки расключения;
  4. кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Управление освещением из 3х мест

Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

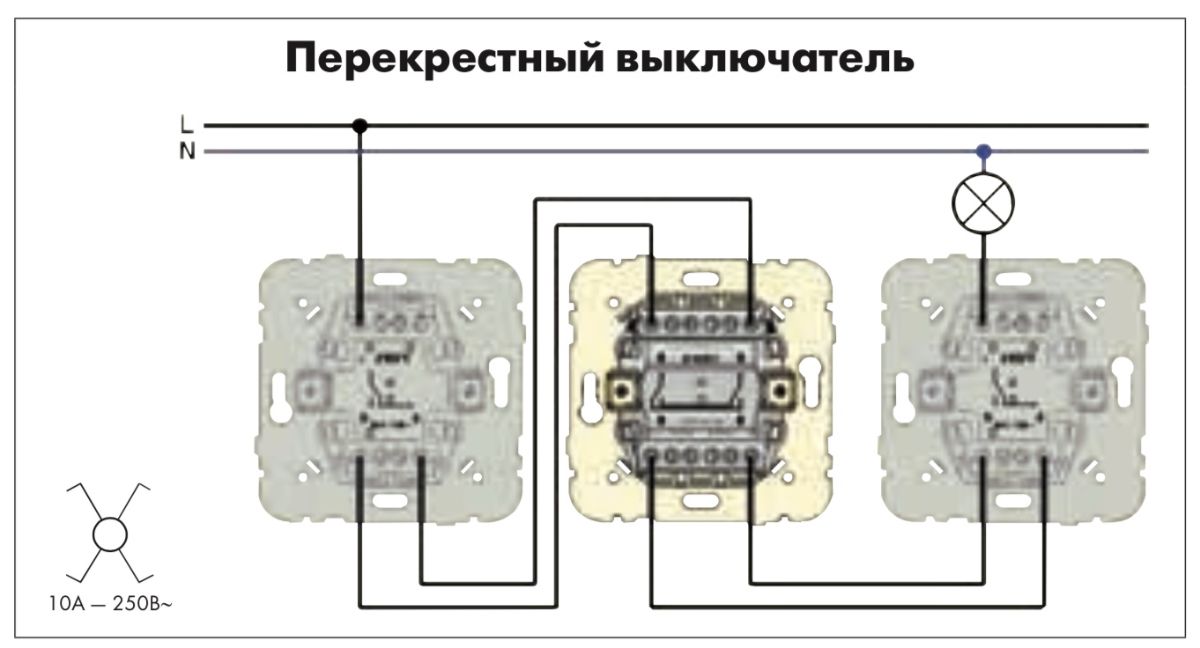

Схема управления освещением из 3х мест

На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

Варианты подключения перекрестного выключателя

В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

Схема подключения четырех переключателей

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключить. Видео

Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

Оцените статью:

Схема подключения проходного выключателя, принцип работы проходных выключателей

Проходной выключатель представляет собой устройство основной целью которого является управление одним источником света (люстрой) с двух разных мест. Проходной выключатель внешне ни чем не отличается от обычного и выполняет те же функции – разрывает или замыкает цепь освещения.

Однако контактный механизм проходного выключателя отличается от обычного тем, что в обычном при отключении подвижный контакт разорвав цепь остается в незадействованном положении, а в проходном подвижный контакт всегда задействован.

При нажатии кнопки вкл/откл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем. Собственно по этой причине проходные выключатели по другому называют перекидными.

Где применяются проходные выключатели

В процессе монтажа или реконструкции электропроводки необходимым условием проектирования является не только надежность, но и удобство использования и расположения ее элементов управления (розеток и выключателей).

1) Проходные выключатели актуальны для применения в многоэтажных помещениях. К примеру установив в доме проходной выключатель на первом и втором этаже можно управлять освещением (включать/отключать свет) с того этажа на котором вы находитесь.

2) Применение проходных выключателей в коридорах также очень удобно. Установив их на разных концах коридора можно включить освещение вначале коридора, а выключить в конце.

3) Наверняка многие сталкивались с необходимостью вставать в спальне с кровати, чтобы выключить свет, когда выключатель располагался у входа в спальню. Установив два проходных выключателя один возле входа в комнату, второй возле кровати, вы избавитесь от этого неудобства.

Схема подключения и принцип работы проходного выключателя

Давайте рассмотрим схему подключения и принцип работы проходного выключателя

, или как его еще называют переключатель, так как многие зачастую думают, что он сложен по своей конструкции.

Управление лампой из двух мест

Представим, что у нас имеется длинная комната или коридор, на одном конце которого установлен проходной выключатель 1 (В-1), а на другом конце проходной выключатель 2 (В-2).

В нормальном состоянии у нас люстра не горит (переключающий элемент В-1 находится в положении 1.1–1.3, а В-2 в положении 2.1–2.2) нет замкнутого контура, по которому проходил бы электрический ток.

Рис 1. Схема управления источником света из двух мест.

Если переключить В-1 (не зависимо от того в каком он был положении вкл/выкл) то у нас образуется замкнутый контур по участку 1.1–1.2 – 2.2–2.1, в результате этого люстра будет гореть. При переключении В-2 (переключающий элемент проходного В-2 будет находится в положении 2.1-2.3) – люстра погаснет.

Управление лампой из трех мест

Управлять источником света (лампой, люстрой) можно не только из двух но и из трех различных мест (комнат). Для этого нужно немного модернизировать рассмотренную выше схему управления.

При необходимости управлять источником света (лампой, люстрой) из трех мест необходимо в схему добавить один перекрестный переключатель.

Работает схема следующим образом. В комнате 1 установлен проходной выключатель 1 (В-1), в комнате 2 устанавливается проходной выключатель 2 (В-2), в комнате 3 установлен перекрестный переключатель 3.

Рис 2 Схема управления источником света из трех мест.

На рисунке контакты выключателей расположены таким образом что лампа не горит. Представим ситуацию когда в комнате 1 кто-то переключает В-1. Образуется замкнутая цепи по пути 1.1-1.2-3(1)-3(2)-2.2-2.1 и лампа горит.

Если переключить В-2 в комнате 2 с положения 2.1-2.2 на положение 2.1-2.3 то цепь разомкнется и лампа гореть не будет. При необходимости включить свет в комнате 3 достаточно переключить перекрестный переключатель и лампа начнет гореть по цепи 1.1-1.2-3(1)-3(3)- 2.3-2.1.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Схема переключателя света с двух мест — RozetkaOnline.

COM

Чтобы включать свет из двух мест, недостаточно просто установить переключатели, вместо обычных выключателей, нужно также подготовить соответствующую схему электропроводки.

В этой статье я подробно расскажу об устройстве системы переключателей света с двух мест, простым, понятным языком, с наглядными примерами, схемами.

Обычно управление освещением с двух мест выглядит следующим образом:

Два удаленных друг от друга выхода из помещения, рядом с ними, на стене, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления полноценные, их можно задействовать в любом порядке: зажигать лампу одним, выключая вторым или менять очередность произвольно – работают любые комбинации.

Такая схема переключения состоит из трех компонентов и достигается использованием:

— Переключателей света, вместо выключателей

— Электропроводки, с использованием кабелей с большим количеством жил, чем при монтаже стандартного освещения

— Правильного порядка соединения проводов в распределительной (распаячной) коробке

Чтобы понять, как это работает, рассмотрим отдельно каждый элемент.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1.5мм.кв.):

— До каждого механизма переключателя

— До светильника

— До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Схема соединения проводов в распределительной коробке



— Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с аналогичными проводами, идущими напрямую к светильнику – каждый с каждым.

— Таким же образом связываются (узнай, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.

— Оставшийся коричневый (или белый в зависимости от производителя кабеля) провод: от одного выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

Как подключить проходной выключатель света?

Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В некоторых ситуациях это является не просто дополнительным удобством, но и насущной необходимостью.



Применение перекрестного выключателя

Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

  • выходных контактных клемм для подключения проводов;
  • механизма крепежа к стене;
  • токопроводящих перемычек, находящихся внутри корпуса;
  • группы контактов;
  • механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

  1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
  2. Маркировки пары — вход и выход.
  3. Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Правила подключения промежуточного выключателя

Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

Для того, чтобы установить перекрестный выключатель понадобится:

  • Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
  • Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Полезные статьи » Проходной выключатель

Удобно, когда, войдя в квартиру, в комнате можно включить проходное освещение, а при выходе с обратной стороны выключить его другим выключателем. Но, если такой возможности нет, тогда проходить в помещение далее приходится в темную. Эту проблему решают проходные выключатели. Рассмотрим их схемы подключения и принцип действия.

Выключатель или переключатель

Внешне проходные выключатели от обычных ничем не отличаются, да и работают они на первый взгляд так же. Только это не совсем выключатели, а скорее переключатели, так как электрическую цепь они не размыкают, а перенаправляют ток на другой выход или несколько точек в разных комнатах. И в выключателе, и в переключателе имеется одна входная клемма, но в первом – один выходной провод, во втором их два.

Любой электрик, посмотрев на устройство, сразу определит тип выключателя. Но производители на своих изделиях наносят простые изображения схем включения цепи, так что даже неискушенный в электротехнике хозяин дома может выбрать то, что нужно и самостоятельно подключить проводку. Но всё же, некоторые знания потребуются. К примеру, чтобы быть уверенным, что клеммы подключены правильно, нужно их проверить мультиметром; выставить его в режим зуммера и поочередно протестировать участки цепи на присутствие напряжения.

Простая схема подразумевает наличие двух выключателей, соединенных последовательно и работающих в паре. Но управлять ними можно лишь одним осветительным прибором. То есть, войти комнату можно включить свет, а затем на выходе из нее выключить освещение другим таким выключателем. Принцип такой и в схемах на четыре точки, проходные выключатели только монтируют на всех выходах или совсем в ином месте, даже в другом конце дома.

В методе подключения всё просто: к приборам подводят два провода – «ноль» и фазу. При нажатии клавиш цепь замыкается, лампочка начинает светиться, на другом конце эта же цепь размыкается и тушит свет. Несколько точек должны быть соединены параллельно; это нужно для того, чтобы при разомкнутой цепи в какой-либо точке, свет в проходной комнате можно было бы включить при выходе из любой комнаты. То есть, если клавиши на двух или нескольких переключателях находятся в одинаковых положениях – освещение есть, если в разных положениях – в проходной комнате темно.

Чтобы управлять тремя и более точками, в схему разводки проходных выключателей добавляют несколько переключателей перекрестных. Независимо от того, установлены ли проходные выключатели при входе в дом или в средине него в любом месте, их называют маршевыми. Они устанавливаются:

  • На лестницах. Конечно же, если это лестница на пять ступенек, тогда можно обойтись и без ее освещения. Но когда нужно подниматься на второй этаж, то хождение в потемках вызывает дискомфорт. В таких случаях выключатели располагают на первом и втором этаже или последующих. Управление освещением осуществляется в одном и другом направлениях. Выключатели работают последовательно во всех местах.
  • В спальне. Как и в предыдущем варианте принцип действия идентичен: освещение включается при входе в спальню, а выключить и снова его включить можно в удобное время у изголовья спального места. Это очень удобно в детской комнате, чтобы ребенок не бродил в темноте.

Подобных примеров можно привести много. Проходные переключатели используются не только в быту, но и на производствах, в общественных местах. Вместо того, чтобы вести провода по всему периметру помещений на несколько точек, к приборам можно подключить датчики движения; свет будет выключаться через минуту-две автоматически, когда в той или иной комнате никого нет. Выключать свет из разных мест не только удобно, а также выгодно с точки зрения экономии электроэнергии.

Как сделать проходной переключатель

Хотя устройства обычного и проходного выключателей особенно не отличаются, но стоимость их значительно разнится, иногда в три раза. Это подталкивает мастеров самостоятельно изготавливать коммутирующие устройства. Для этого используют одноклавишное и двухклавишное устройство, чтобы они были однотипными, от одного производителя. У них должны быть взаимозаменяемые (перемещаемые) клеммы, которые располагают так, чтобы разрыв сети был независимым.

Чтобы изготовить самостоятельно такой переключатель, нужно:

  • снять клавишу у одноклавишного устройства;
  • выдавить сердцевину;
  • отжать зажимы между механизмом и корпусом;
  • вынуть из гнезда одну клемму;
  • переустановить контакт с одного на другое место;
  • установить коромысло на контакты и собрать всё в обратной последовательности.

Более простой способ – собрать один коммутирующий переключатель из двух обычных. Для этого их нужно установить один возле другого и соединить клавиши общей накладкой, чтобы при нажатии на нижнюю часть выключался один, а на верхнюю – другой и наоборот.

Схемы подключения

Схему включения/выключения освещения в проходной комнате делают из двух одноклавишных выключателей, соединенных последовательно и работающих в паре. В каждом из них должен быть один вход и два выхода.

Сначала рисуют схему, чтобы она отображала наглядно каждый этап. Обязательно нужно помещение обесточить: на распределительном щитке выключить соответствующий автомат и убедиться при помощи вольтметра об отсутствии напряжения на проводах в каждой точке. Такая проверка нужна потому, что иногда разводка может быть сделана так, что через проходную комнату проходят смежные провода из других комнат. Если напряжение обнаружится, тогда нужно отключить таким же образом и другие комнаты.

Для работы необходимо подготовить изоленту и инструмент:

  • отвертки – плоскую, крестовую, индикаторную;
  • рулетку;
  • нож, бокорез;
  • перфоратор, болгарку.

Под новую проводку нужно будет проштробить каналы в стенах, под новые выключатели просверлить углубления, подготовить соединительные коробки. Соединять провода можно простой скруткой, но для надежности и долговечности для этого есть специальный инструмент для контактной сварки. Он также необходим, если приходится соединять алюминий с медью. В другом случае разнородные провода следует соединять переходниками. Медь и алюминий скручивать непосредственно нельзя потому, что вскоре образуется окисление и прохождение тока сначала замедлится, а затем совсем прекратится. Монтаж нужно делать в строгой последовательности по плану, это позволит получить в итоге требуемый результат сразу без дополнительных поисков причин, почему неправильно работает система.

Схема проходного выключателя с несколькими точками

В выключателе простом имеется лишь один размыкаемый контакт. В двух-, трехклавишных устройствах их два или три, но электрическая цепь размыкается одна. Такие выключатели для проходной комнаты не подойдут. В конструкции должна быть одна входная клемма и две раздельных выходных. На место, где стоял простой выключатель, нельзя подключить проходной переключатель, для него потребуется делать дополнительную разводку. Для работы подготавливают аналогичный набор инструментов, как и в предыдущем варианте.

Линии проводов располагают на расстоянии от потолка не меньше 15 см. Это требуют нормы технических условий. Обычно провода укладывают в предварительно сделанные в стене штробы, в итоге получается комната с идеально ровными стенами, на которых кроме выключателей и розеток больше ничего нет. Этот способ используют при проведении евроремонтов. Но в панельных домах штробление бетона не такая уж и простая задача, поэтому провода можно аккуратно уложить в прикрепленные к стенам пластиковые короба (лотки). Нельзя сказать, что покупка коробов, это дополнительные расходы, ведь при штроблении придется израсходовать не один диск для болгарки, затратить много сил и времени. К тому же, если провода оплавятся в коробе, то ремонт обойдется значительно дешевле. Какой способ лучше – дело хозяина.

Перед разводкой проводов нужно установить распределительные коробки. Они бывают накладные и врезные. Последние сложнее монтировать, так как под них необходимо сверлить или выдалбливать углубления в стенах, но зато в итоге получатся идеально ровные поверхности. Накладные коробки лучше подойдут для проходных технических помещений, в кафе, столовых и тому подобных заведениях.

Скрутка проводки выполняется в распределительных коробах. 5 проводов подводятся к первой коробке, это: запитка от распределительного щитка, три ответвления на выключатели и один провод на осветительный прибор (если их несколько, то они должны быть соединены последовательно).

Для проводки используется трехжильный кабель. Жилы имеют соответствующие цвета: синий и белый – фазы, коричневый «ноль». Коричневый провод, это также заземление. Раньше его не использовали, но по современным требованиям пожарной службы так делать необходимо. В противном случае приемка помещения в общественном заведении проверяющим инспектором не пройдет. В частных домах или квартирах такие проверки не практикуются, однако для безопасности поражения током заземление делать рекомендуется. В случае пожара, если выявится, что заземления не было, то никакие страховки не помогут возместить ущерб.

Провода от проходных переключателей соединяют в разрыв фазной линии, а «ноль» направляется через коробку без разрыва прямо на осветительные приборы. Фаза, направленная через контакт выключателя, обеспечивает безопасность при проведении обслуживания светильников.

Проходной выключатель на несколько точек монтируется в следующей последовательности:

  • нужно сразу зачистить (оголить) все концы проводов и залудить, если предполагается пайка
  • фазовый провод определяется с помощью тестера
  • фазу нужно скрутить с проводкой от ближнего выключателя к распределительному щитку (провода синий или белый)
  • соединить клеммы заземления переключателей
  • к светильнику подсоединить второй переключатель
  • провод от последнего осветительного прибора скрутить в распределительной коробке с «нулем».

Чтобы из разных точек управлять светильниками, применяют схему на три выхода. Кроме проходных комнат такие схемы используют также в многоэтажных домах, длинных коридорах со множеством выходов, крупных залах. Наряду с проходными выключателями необходимо в таких случаях устанавливать перекрестные переключатели. В их устройстве имеется не три, а 4 клеммы: выходных пару и два входных, их переключение происходит одновременно. В многоточечных схемах проходных помещений применяется четырехжильный кабель.

Чтобы монтаж выполнить быстро и без последующих доделок, нужно сразу сделать разметку на стенах согласно схеме. Это места расположений будущих выключателей, распределительных коробок, осветительных приборов. Следует провести разметку линий магистралей проводки. В процессе проработки схемы в реальности, возможно потребуется ввести некоторые корректировки. К примеру, сменить место расположения точек, коробок, следовательно, потребуется изменение и конфигурации магистрали проводки.

Ко всем выключателям проходного типа подводятся трехжильные кабели, четырехжильные – к перекрестным. Заметим, что в системах должны быть жилы проводов сечением одинакового диаметра, а переключатели с одинаковым номинальным значением силы тока. Нельзя допускать, чтобы один переключатель был на 8 ампер, другой на 10 А, а третий на 16 А.

Основные плюсы проходных выключателей

Удобство переключателей проходных есть еще в том, что включать в здании можно освещение из любого места. В кладовой можно не обязательно на входе в нее включать свет, а из другой комнаты и выключать непосредственно в самой кладовой, в спальне – у изголовья дивана. Такой же принцип использовать можно где угодно поэтажно, на лестницах и даже на улице или в других хозяйственных постройках во дворе.

Обеспечивают проходные выключатели удобство работы, экономию электроэнергии в общественных заведениях: залах, барах, кафе, ресторанах, в длинных коридорах производственных цехов. Лучшим решением в подобных случаях в плане экономии будет установка таймера или датчиков движения, которые также подключаются к проходным переключателям. Отключаться освещение будет через некоторое время, даже если работник уходя забыл выключить свет.

Преимущество проходных выключателей есть в следующем:

  • безопасности эксплуатации и надежности здания
  • оперативности управления освещением, следовательно, и экономии времени
  • более низкой себестоимости электрооснащения помещений
  • простоте монтажа
  • отсутствии сложности настроек схем
  • оптимальном использовании и экономии энергоресурсов.

Часто при многократном включении/выключении контакты устройства выходят из строя. Могут преждевременно подгорать клеммы или разъемы, при снятии крышки может отломиться защелка. Поэтому выбирать следует хорошие выключатели с качественными металлическими контактами, эластичными пластиковыми элементами конструкции и корпуса. Поэтому дадим рекомендации, изделия каких производителей лучше.

Лучшие производители выключателей проходного типа

Legrand

Популярностью на рынке электрических товаров пользуется компания «Легранд». Выключатели выполнены в эластичных пластиковых корпусах, их несложно разбирать и собрать, они просты в монтаже и надежны в подключении. У них современный внешний вид. Они несколько дороже своих аналогов, но это того стоит. Однако при их монтаже нужно точно подгонять место установки.

Схемы и особенности подключения проходных выключателей

Что такое проходной выключатель? Это устройство, с виду как обычный выключатель света, однако с более расширенными опциями. При помощи двух и более устройств можно коммутировать одну световую линию. Например: длинный коридор, в начале и конце которого стоят выключатели. Зашел – включил свет, прошел на другой конец – выключил. Удобство такой схемы несомненно. В этой публикации мы рассмотрим эти чудо-выключатели подробнее и научимся их подключать различными схемами.

Виды переключателей

Это не ошибка или опечатка, именно переключателей, привычное понятие “выключатель” не совсем подходит. Вообще, здесь нет четких стандартов и данное изделие может называться как “выключатель”, так и “переключатель”. Поэтому не стоит зацикливаться на названии, указанном на ценнике или упаковке в магазине. Главное схема, она должна быть указана на корпусе или упаковке.

Самый простой переключатель проходного типа имеет три контакта для подключения – два неподвижных и один подвижный, который замыкается на один из неподвижных. Кстати, у проходного переключателя нет положения вкл/выкл. Понятнее всего, когда производитель пишет название: переключатель проходной на 2 направления. Но данная формулировка используется не всегда, поэтому нужно смотреть схематическую маркировку. Подобные устройства могут быть одноклавишными или двухклавишными. Как вы поняли, двухклавишными управляют разными, независимыми друг от друга точками света.

Для использования в схемах управления света из трех и более точек применяется как минимум один перекрестный переключатель. Одноклавишный перекрестный переключатель имеет четыре клеммы для подключения и соответственно, требует четырех проводников в подрозетнике. Двухклавишный прибор подобного типа достаточно сложно найти в продаже, но знайте – он существует!

Иногда перекрестный проходной выключатель называют перекидным.

Схемы подключения

Если нужно управлять включением света из двух точек, используется схема из двух переключателей на два направления. Вот наглядная схема, на рисунке указанны соединения в распаячной коробке.

Для управления светом из трех или более точек используются два переключателя обычных (на два направления) и один или несколько перекрестных. Количество перекрестных переключателей зависит от количества точек управления: при коммутации тремя выключателями используется один перекрестный, далее, можно увеличивать число перектрестных сколько угодно раз.

Вот схема управления с трех выключателей со всеми соединениями в распаячной коробке.

Для удобства на схеме показана расцветка проводников, за исключением четырех жил на перекрестный переключатель. На него придется тянуть два двухжильных кабеля или иной многожильный.

Схема подключения на четыре выключателя идентична предыдущей, только на один перекрестный переключатель больше. Подобным образом можно подключить сколько угодно выключателей, вопрос лишь в практичности.

Проходные выключатели без распаечных коробок

Иногда возникает необходимость реализовать проходную схему освещения без распределительных коробок. Тут как говорится хозяин барин – это возможно.

Однако следует понимать, что при воплощении таких схем увеличивается количество жил в подрозетниках. Следовательно придется распутывать этот “клубок” и разбираться в назначении каждого проводника при замене выключателей.

Схема легко адаптируется на две точки или более трех. Также возможно добавление PE защитного проводника, для этого нужно добавить по 1 жиле в каждый из трех кабелей и соединить их в подрозетниках аналогично нулевым.

Как можно понять из схемы, вся разница в наличии нулевого провода в подрозетниках – он просто соединяется со следующим. В схему можно добавить проводник заземления, соответственно в каждом кабеле должно быть на 1 жилу больше.

Управление светом дистанционно и с выключателя

Это решение будет приемлемо тогда, когда нужно сделать управление с нескольких точек, а проводка уже проложена на один выключатель. Для реализации понадобится радиореле в виде настенного выключателя, такое устройство называется “выключатель-приемник”. Более подробно о такой схеме и вообще о радиоуправлении светом можно узнать в публикации “Дистанционное управление светом по радиоканалу – обзор решений”

Использование импульсного реле

Проходную схему также можно организовать при помощи импульсного реле.

Какие преимущества? Главное достоинство этой схемы – неограниченное число точек управления. На каждый выключатель нужно тянуть всего два проводника.

Какие недостатки? Необходимо установочное место в щите, а соответственно придется вести всю проводку туда же. В качестве выключателей придется использовать выключатели кнопочного типа. Вообще, такое решение приемлемо только при большом количестве мест управления освещением или при каких-либо нестандартных задачах.

Моделей импульсных реле много и в целом вопрос требует отдельной темы, поэтому подробности в рамках этой публикации рассматриваться не будут.

Полезные мелочи

А напоследок несколько полезных замечаний по теме:

Несмотря на то, что по сути между всеми выключателями проходит линия из двух проводников, без надобности подключения в распределительной коробке, тянуть проводники напрямую не рекомендуется. Так будет легче запутаться при последующем ремонте или реконструкции электропроводки. Гораздо правильнее и понятнее для постороннего электрика (который, возможно будет иметь дело с этой проводкой), когда от каждого выключателя кабель идет в коробку или несколько коробок.

Проводка проложена, соединения сделаны, напряжение подано, а ремонт продолжается и нет в наличии переключателей? При необходимости в свете, вполне возможно воспользоваться обычным выключателем в качестве временного решения. Для этого нужно соединить все проводники в неиспользуемых подрозетниках в пучки и заизолировать, оставив только один подрозетник. В нужном подрозетнике экспериментальным или логическим путем найти нужные два провода и подцепить к ним обычный выключатель.

На этом публикацию о проходных выключателях заканчиваем.

Оцените публикацию: Оценка: 4.1 (1047 голосов)

Смотрите также другие статьи

Как работает выключатель света?

В большинстве комнат вашего дома есть один или несколько настенных выключателей, используемых для управления осветительными приборами или электрическими розетками. Наши встраиваемые светильники, подвесные светильники, люстры и настенные бра обычно включаются и выключаются с помощью настенного переключателя, который обычно находится рядом с дверным проемом. В комнатах без установленных осветительных приборов этот настенный выключатель может управлять электрической розеткой, к которой подключен торшер. Обычно мы не особо задумываемся о самом выключателе, но кое-что знаем о том, как работают настенные выключатели, и о различных типах доступных выключателей. это важно, если вы хотите отремонтировать или заменить систему.

Есть только три типа настенных переключателей, которые используются для управления осветительными приборами: простой однополюсный переключатель (ВКЛ / ВЫКЛ), трехпозиционный переключатель и четырехпозиционный переключатель. Каждый из этих типов имеет разные стили работы, включая тумблер, качельку и кнопку. Они также могут быть доступны в виде переключателей в стиле диммера, которые позволяют изменять уровень освещенности осветительной арматуры. Важно выбрать переключатель, обеспечивающий нужную вам функцию.

Однополюсные переключатели (ВКЛ / ВЫКЛ)

Однополюсный выключатель – это выключатель, который просто выключает или включает свет с одной стены.По этой причине их иногда называют коммутаторами с одним расположением. Однополюсный переключатель легче всего идентифицировать по маркировке ВКЛ / ВЫКЛ, нанесенной на рычаг переключения переключателя; ни на одном другом переключателе нет такой маркировки.

С технической точки зрения этот простой переключатель ВКЛ / ВЫКЛ известен как однополюсный однопозиционный переключатель (SPST). Однополюсный означает, что к нему можно подключить только один горячий провод. Одноходовой означает, что когда вы переворачиваете уровень, он подключается только к одному другому исходящему проводу – проводу, идущему к осветительной арматуре.

В однополюсных переключателях внутри переключателя есть подпружиненный металлический затвор, который открывает и замыкает электрическую цепь, ведущую к осветительной арматуре. Когда вы переключаете уровень в положение ON, ворота закрываются, замыкая цепь и позволяя току течь через переключатель и далее к осветительной арматуре. Когда вы переводите тумблер в положение «ВЫКЛ.», Шлюз открывается, прерывая поток энергии к осветительной арматуре.

Для внутреннего шлюза на коммутаторах используются разные конструкции.Старые типы являются чисто механическими, с металлическим рычагом, управляемым пружинами. Эти типы могут изнашиваться, поскольку пружины теряют свою упругость. В выключателях нового типа может использоваться пузырек с ртутью внутри для проведения электричества. Эти типы не имеют характерного «щелчка» при повороте рычага, и они значительно более долговечны, чем механические щелчковые переключатели. Иногда они продаются как «тихие» переключатели, они значительно дороже, но они редко изнашиваются.

Трехходовые переключатели

Трехпозиционный переключатель используется, когда вы хотите управлять осветительной арматурой из двух мест на стене, например, вверху и внизу лестницы, с обоих концов коридора или с двух входных дверей в большой комнате.Этот переключатель не имеет маркировки ВКЛ / ВЫКЛ на рычаге.

Помимо зеленого винта заземления, трехпозиционные переключатели имеют три винтовые клеммы, которые выполняют самые разные функции в зависимости от того, где переключатель находится в конфигурации схемы. Один винтовой зажим темного цвета, называемый common , подключен к горячему проводу, который либо подает питание на переключатель от источника питания, либо подключен к горячему проводу, который подает питание на осветительную арматуру.Две другие винтовые клеммы более светлого цвета (обычно из латуни), и они подключаются к паре проводов, называемых путешественников , которые проходят между двумя переключателями.

Внутри трехпозиционный переключатель имеет механическую конфигурацию в форме буквы «V». Точка V – это клемма, к которой подключен горячий провод, идущий от вашей сервисной панели (линейный провод) или ведущий к осветительной арматуре (провод нагрузки). Два бегунка, проходящие между двумя переключателями, подключены к клеммам с ходовым винтом, соединенным с открытыми рычагами на V.

По сути, это означает, что есть два возможных пути, по которым электричество может течь к осветительной арматуре, и путь считается полным, когда два рычага настенного переключателя находятся в одном и том же положении – оба вверх или оба вниз. Когда рычаги находятся в разных положениях, пути нет, и светильник остается темным. Эта конфигурация позволяет любому из настенных переключателей включать или выключать светильник в любое время.

С технической точки зрения трехпозиционный переключатель известен как однополюсный двухпозиционный переключатель (SPDT).Однополюсный, опять же, означает, что к нему подключен только один «горячий» провод. Но к этому переключателю также подключены два других провода, и термин «двойной ход» означает, что поворот рычага переключает электрический путь вперед и назад между двумя другими исходящими бегущими проводами, которые проходят между двумя переключателями.

Четырехходовые переключатели

Четырехпозиционный переключатель используется, когда вы хотите управлять осветительной арматурой из трех или более мест. Многим домам такая конфигурация не нужна, но в большом доме с большой комнатой или просторной открытой планировкой может оказаться полезным управлять потолочным светом из трех или более мест.Например, большой потолочной люстрой можно управлять с помощью одного переключателя на главном входе, другого – у проходной двери, ведущей в пристроенный гараж, и третьего переключателя, расположенного в конце коридора, ведущего в спальни. Или, в длинном коридоре, может быть полезно управлять освещением прихожей с помощью переключателей, расположенных возле каждой двери спальни.

Четырехпозиционный переключатель используется вместе с парой трехпозиционных переключателей – один расположен на переднем конце цепи, где питание поступает от источника, а второй – в точке, где питание поступает на осветительную арматуру.Между двумя трехпозиционными переключателями находится один или несколько четырехпозиционных переключателей.

Визуально четырехпозиционный переключатель можно определить по четырем винтовым клеммам на корпусе переключателя (в дополнение к зеленому винту заземления). Технически четырехпозиционный переключатель известен как двухполюсный двухпозиционный переключатель (DPDT). Это означает, что к нему от источника питания подключены два горячих (или потенциально горячих) провода, которые в данном случае являются бегущими проводами, идущими от вышестоящего переключателя в конфигурации схемы.Элемент с двойным ходом обеспечивается двумя бегущими проводами, которые проходят от четырехпозиционного переключателя к следующему переключателю.

Понимание того, как именно четырехпозиционный переключатель и два трехпозиционных переключателя работают вместе для управления осветительной арматурой из всех трех мест, может быть непросто визуализировать. По сути, четырехпозиционный переключатель можно рассматривать как имеющий X-образный внутренний механизм, который переключает электрический путь туда и обратно между уже установленными путями между двумя трехходовыми переключателями.Следовательно, он может изменить направление пути, которое завершено, чтобы прервать прохождение тока (тем самым выключив осветительную арматуру), или изменить направление пути, которое прервано, чтобы замкнуть цепь (тем самым включив светильник). Другими словами, четырехпозиционный переключатель служит для открытия закрытого электрического пути или закрытия открытого пути.

Две вещи, которые следует запомнить

Если вы хотите заменить один из существующих переключателей новым переключателем, переключателем таймера или переключателем яркости, новый элемент управления должен иметь те же функции, что и переключатель, который он заменяет.То есть однополюсный настенный выключатель требует однополюсного диммера или таймера, а трехпозиционный настенный выключатель требует трехпозиционного диммера или таймера. Однако четырехпозиционные диммеры и таймеры в настоящее время недоступны. В конфигурациях с четырехпозиционным переключателем вы можете заменить один или оба трехпозиционных переключателя диммером или таймером, но четырехпозиционный переключатель должен оставаться простым переключателем.

Во-вторых, важно помнить, что питание в цепи переключателя никогда не отключается полностью, если только вы не отключите питание с помощью автоматического выключателя.Тот факт, что настенный выключатель выключен, а осветительный прибор не светится, не означает, что на провода не подается питание. Лучше всего всегда выключать автоматический выключатель, даже если вы просто заменяете одну или две лампочки. Это исключит возможность того, что кто-то может включить питание прибора, щелкнув настенным выключателем.

Стандартная схема подключения однополюсного выключателя света

Самый простой и наиболее распространенный выключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный выключатель света».”При использовании однополюсного переключателя света поворот тумблера или весла вверх замыкает цепь, включает свет или приборы, а при опускании размыкается цепь, выключаются свет или розетки.

Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи. Один черный провод идет от источника питания, а другой идет к свету (ам).

Когда вы выключаете выключатель, он прерывает электричество, которое течет по черному проводу от источника питания к прибору.По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы – если он есть – подключается к зеленому винту заземления на переключателе.

Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

Опять же… белые провода цепи обходят выключатель, ЕСЛИ… белый провод не был преобразован, чтобы выполнять работу черного провода.Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного оголенного или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места. Leviton

При подключении переключателей этот тип кабеля можно использовать в качестве ножки переключателя – там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод.Электрические коды могут отличаться в зависимости от этой практики.Стандартная схема однополюсного переключателя света

Схемы подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты. Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

Самый простой способ подключения – это одиночный световой сигнал, который появляется в конце цепи.

Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете увидеть, как раскаленные докрасна «свинцовые» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу осветительной арматуры, который в данном случае , представляет собой белый провод, обмотанный черной изолентой. Переключатель диммера прерывает черный провод, идущий к осветительной арматуре.

Тип переключателя, который будет включать освещение в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал.Для получения информации о различных способах подключения переключателей этого типа см. Раздел «Как подключать трехпозиционные переключатели». Трехпозиционный переключатель GE

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий для Sunset Books, старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.Узнайте больше о Доне Вандерворте

Как работает двухстороннее переключение света и как его подключить – Scientific Lights

Этот переключатель называется перекрестным переключателем из-за того, что он принимает несколько входов и переключает их на несколько выходов.

Этот коммутатор подключается, принимая оба входа от одного из коммутаторов и отправляя два выхода, которые подключаются ко второму коммутатору, как на рисунках ранее.

Принцип его работы заключается в том, что он берет оба получаемых входа и подключает их к чередующемуся переключателю.Однако он делает это иначе, чем любой другой переключатель, поскольку чередующиеся переключатели подключаются друг к другу, но смещены.

Это означает, что отдельные переключатели никогда не будут контактировать друг с другом в любой момент времени, но все равно будут иметь возможность подключать цепь. Это означает, что до тех пор, пока два отдельных переключателя в переключателе работают в унисон и правильно подключены, этот переключатель можно успешно добавить между уже существующими переключателями и работать без сбоев.

Этот переключатель можно добавлять в схему до бесконечности.Однако, после добавления одного или двух из них в схему, распределительная коробка, к которой они подключены, начинает становиться довольно невыносимой. В случаях, когда вам требуется 4 или более переключателя, может быть предпочтительнее полностью переключить используемую систему.

Более современный способ создания систем из нескольких выключателей света – использование системы DALI. DALI расшифровывается как Digital Addressable Lighting Interface и представляет собой протокол управления освещением.
Что он делает, так это то, что он дает каждому подключенному светильнику, датчикам и переключателям свой собственный цифровой адрес, что означает, что при желании им можно управлять индивидуально через его адрес.

Поскольку каждое устройство, подключенное к одной и той же шине DALI, имеет свой собственный уникальный адрес или идентификатор, это означает, что мы можем запрограммировать их для различных функций. Это означает, что можно просто запрограммировать несколько разных переключателей на одну и ту же функцию вместо того, чтобы создавать функции физически с использованием определенных комбинаций проводов.

Это можно еще улучшить, используя переключатели Enocean. Enocean – компания, которая изобрела и запатентовала концепцию и конструкцию беспроводного переключателя света, который отправляет управляющие сигналы, используя энергию, генерируемую нажатием самого переключателя.

Эти переключатели Enocean работают, принимая мощность, генерируемую толчком, и отправляя сигнал, используя эту мощность, на блок приема сигнала, установленный в потолке. Этот блок приема сигнала может быть подключен к нескольким различным переключателям и может различать их.

Поскольку технологию Enocean можно беспрепятственно использовать вместе с протоколом DALI, это означает, что все они могут быть индивидуально запрограммированы для различных функций, даже если есть только блок приема сигнала, который физически подключен к системе.

Это также означает, что мы можем полностью отказаться от использования проводов для переключателей и избежать возможного хаоса в распределительной коробке.

Gosund Smart Light Switch, встроенный в стену умный выключатель WiFi, который работает с Alexa и Google Home, концентратор не требуется, требуется нейтральный провод, однополюсный 15A, включен в список Etl и Fcc, 4 шт. В упаковке, белый –

Часто задаваемые вопросы

1.Нужна ли нейтральная линия? Как я мог узнать, есть ли нейтральная линия?

Да, нужна нейтральная линия.

Лучше всего проверить провода в распределительной коробке. Нейтральная линия часто бывает белого цвета, но может быть и других цветов.

Если есть переключатели с несколькими группами, вероятность наличия нейтралов гораздо выше.

Если рядом с выключателем есть розетка, скорее всего, в этой распределительной коробке есть нейтраль.

Если ваш дом был построен в середине 1980-х годов или позже, велика вероятность, что у вас есть нейтральные линии.

2. В чем разница между однополюсным переключателем, диммерным переключателем и трехпозиционным переключателем?

Однополюсный переключатель предназначен для включения / выключения света только в 1 месте, но не может управлять скоростью вентилятора или яркостью света.

Переключатель диммера предназначен для включения / выключения света только в 1 месте, кроме того, он также может контролировать скорость вращения вентилятора или яркость света.

Трехпозиционный переключатель предназначен для включения / выключения света в 2-х местах, но не может контролировать скорость и яркость. Трехпозиционный переключатель также может использоваться как однополюсный переключатель.

3. У меня двойной Wi-Fi роутер, как мне его использовать?

Умному переключателю нужно 2.Только Wi-Fi 4Ghz, не подходит для 5Ghz

Если он транслирует только 1 сигнал, вам нужно будет перейти в управление Wi-Fi и сначала создать сигнал Wi-Fi 2,4 ГГц, выбрать его и ввести пароль.

Если он передает оба сигнала, сигнал 5G будет проигнорирован. Вам просто нужно выбрать Wi-Fi 2,4 ГГц и ввести его пароль.

Примечание. Цвет проводов в каждой версии немного отличается, название провода можно легко найти на порте.Если у вас возникнут какие-либо вопросы, смело обращайтесь к нам за помощью.

Установка беспроводного переключателя света (Видеообзор)

Описание проекта

Стоимость

100 долларов без учета светильника

В домах 1800-х годов было типично иметь фонарь, работающий только на китовом жире. Вы просто заливаете масло в приспособление и поворачиваете клапан вверх или вниз, чтобы управлять им. Затем появился газ, и у вас был бы аналогичный процесс, и вы использовали бы клапан, чтобы повернуть его вверх или вниз.Теперь, когда речь идет о электричестве, нам обычно приходится использовать проводку для соединения прибора и выключателя. Однако из-за конструкции дома прокладывать проводку будет слишком сложно и дорого. Поэтому вместо этого мы установили беспроводной выключатель света.

Как работает беспроводной переключатель света?

Беспроводной выключатель света, также известный как дистанционный выключатель света, работает с устройством, имеющим беспроводную антенну и выключатель. Устройство устанавливается в навес светильника. Затем переключатель беспроводной сети прикрепляется к стене.Простым нажатием кнопки переключатель отправляет беспроводной сигнал на эту антенну, чтобы включить или выключить свет. Лучшая часть? Батарейки не нужны.

Шаги по установке беспроводного переключателя света

  1. Перед выполнением любых электромонтажных работ всегда отключайте питание автоматическим выключателем.
  2. Отключите и снимите текущий осветительный прибор.
  3. Присоедините провод заземления нового прибора к входящему проводу заземления и, если используется металлическая коробка, к винту заземления на распределительной коробке.
  4. Соедините вместе все нейтральные провода – от источника питания, белый провод от приспособления и белый провод от беспроводного модуля – и закройте проволочной гайкой.
  5. Затем соедините черный провод от модуля с черным проводом от источника питания и закройте гайкой.
  6. Наконец, соедините черный провод от приспособления с красным проводом от беспроводного модуля и закройте проволочную гайку.
  7. Присоедините светильник к распределительной коробке, следуя инструкциям производителя.
  8. Выключатель света крепится к стене на расстоянии 48 дюймов от центра, предпочтительно внутри дверного проема. Не требует ни проводки, ни батареек.
  9. Восстановите питание на монтажной панели и проверьте.

инструментов:

Как работает диммерный переключатель? – Smarthome

Вы не должны покупать диммер, не спросив: “Как работает диммер?” Особенно в 2019 году, когда вокруг много шума о новых технологиях, вам захочется лучше понять этот продукт.

Совершение ошибки при покупке неправильного переключателя диммера может вызвать огромное количество проблем, особенно если вы устанавливаете его самостоятельно.

Фон переключателя диммера

Диммерные переключатели помогают снизить уровень яркости в вашем умном доме. Перед установкой в ​​вашем доме важно задать вопрос «как работает диммерный переключатель?»

Сегодня мы расскажем, как работают эти диммерные переключатели, и постараемся не ослеплять вас наукой; хотя нам потребуется немного технических подробностей!

Мы также дадим вам краткий обзор 4 самых эффективных диммеров на рынке, чтобы вы могли дистанционно управлять своим освещением.

Прежде чем мы перейдем к гайкам и болтам диммеров, откуда взялась эта концепция? И терпите нас, потому что это больше, чем урок истории. Посмотрите, как раньше работали диммерные переключатели, чтобы лучше понять, как они работают сегодня.

История диммеров

Зачем нужно знать историю диммеров?

Здесь начинается, разные дома требуют разной проводки. Если вы хотите понять основную сложность работы диммерного переключателя, важно знать предысторию!

Ранние диммеры

Чтобы получить контроль над ранними диммерами, вам приходилось постоянно настраивать громоздкие диммерные панели.Хотя это кажется простым, это также означает, что вся мощность проходит напрямую через точку управления освещением. Это неудобно, неэффективно и потенциально опасно.

В этих старых диммерах использовался переменный резистор. Резисторы не проводят электричество эффективно, поскольку они оказывают большое сопротивление движущемуся электрическому заряду. Переменные резисторы имеют немного резистивного материала и пару контактных плеч, одно неподвижное, а другое подвижное. Общее сопротивление изменяется путем изменения расстояния, которое требуется электрическому заряду для прохождения через резистивный материал.

Пока все хорошо?

Энергия теряется из-за тепла, поскольку заряд проходит через резистор. При добавлении резистора в последовательную цепь потребление энергии приводит к падению напряжения, поэтому для других нагрузок, таких как лампочка, остается меньше энергии. Это, в свою очередь, приводит к снижению светоотдачи лампы.

К 1959 году основатель Lutron изобретает диммер, в котором использовались диод и автотрансформатор. Это не только сэкономило еще больше энергии, но и идеально подошло для установки в обычную настенную электрическую коробку.

Проблема здесь в том, что так много энергии тратится просто на нагрев резистора. Это не только крайне неэффективно, но и опасно из-за количества выделяемого тепла.

Безопасный диммер был запатентован в 1896 году, что привело к меньшим потерям энергии, и современные диммерные переключатели, которые вы найдете сегодня, используют другой подход. Вы все еще задаете непростой вопрос: «Как работает диммер?»

Основные принципы работы диммерного переключателя

Отвод энергии от лампочки на резистор – не лучший способ приглушить свет.Это работает, но есть способ лучше.

Современные резисторы работают за счет быстрого включения и выключения световой цепи. Используя этот подход, общее количество электричества, проходящего через цепь, уменьшается.

Этот цикл переключения основан на колебаниях переменного тока (переменного тока) в доме. Переменный ток имеет переменную полярность напряжения на синусоиде. Синусоидальная волна представляет собой кривую, и при переменном токе напряжение колеблется между положительным и отрицательным. Чтобы сократить это еще больше, вы можете просто подумать о текущем изменении направления.

В США один цикл выполняется 60 раз в секунду. Это выражается как 60 Гц.

В переключателе диммера эта регулярная синусоида или кривая намеренно прерываются. Когда ток меняет направление, цепь лампочки автоматически отключается. Изменение направления происходит при нулевом напряжении, что происходит дважды в каждом цикле (120 раз в секунду). Как только напряжение снова поднимется до определенного уровня, световая цепь снова включится.

Так почему мы говорим «определенный уровень», а не конкретизируем?

Ну, это зависит от того, где вы разместили ручку или ползунок на диммере.Когда он находится на максимальной яркости, схема включается вскоре после отключения. Поскольку цепь включена в течение большей части цикла, лампочке передается больше энергии в секунду.

Что делать, если диммер установлен ниже? Как и следовало ожидать, схема не вернется в работу до конца цикла.

Если в прошлом реостат перенаправлял поток тока, ручка или ползунок на современном диммере действует как переменный резистор, но действует как сигнал, а не перенаправляет поток.Современные регуляторы яркости, использующие описанный выше метод, имеют эффективность более 99%, что означает, что при управлении 100-ваттной лампой тратится меньше 1 Вт энергии. Кроме того, в отличие от описанного ранее метода, вы также не получаете всего этого нежелательного тепла.

Небольшое отступление: хотя с современными диммерами лампы служат намного дольше и потери минимальны, выходную мощность на ватт лампы все же можно улучшить.

Как работает диммерный переключатель?

Вам может быть интересно, как ограничивается поток электричества для достижения этой цели, и все сводится к использованию TRIAC (триодного переключателя переменного тока).

TRIAC – это полупроводниковое устройство, немного похожее на транзистор, построенный из нескольких слоев полупроводникового материала, N-типа (у него есть свободные электроны) и P-типа (в нем есть отверстия, в которые могут попасть эти электроны).

TRIAC имеет 2 клеммы, подключенные к каждому концу цепи. Существует разница в напряжении, которая изменяется при колебаниях переменного тока. Верхний и нижний терминалы переключаются между положительно и отрицательно заряженными соответственно.

В схему подключен вентиль через переменный резистор.

Фактически, TRIAC работает как переключатель, управляемый напряжением. Действие переключения контролируется напряжением на затворе. Напряжение на затворе регулируется переменным резистором.

Надеемся, что вы все еще с нами!

При нормальном напряжении на клеммах и очень низком напряжении на затворе TRIAC действует как разомкнутый переключатель, не проводящий электричество. Если TRIAC должен проводить электричество между двумя выводами, он требует повышения напряжения на затворе. Для этого в игру вступает переменный резистор…

Когда ток проходит через резистор, запальный конденсатор заряжается до тех пор, пока на нем не будет достаточного напряжения, чтобы ток мог проходить вниз к нижнему выводу.Общее сопротивление можно увеличивать или уменьшать, перемещая ручку диммера, которая, в свою очередь, перемещает контактный рычаг.

Когда ручка регулятора яркости повернута в положение затемнения, создается большее сопротивление, в то время как поворот ручки в другом направлении снижает сопротивление. Когда ток снова достигает нулевого напряжения, цикл продолжается.

Хотя этот метод работает хорошо, единственным реальным недостатком является то, что жужжание, отличное от диммеров, может быть очень раздражающим. Более дорогие диммерные переключатели добавляют компоненты для противодействия этому гудению, а в высококачественных диммерах, используемых за пределами жилых помещений – например, с сценическим освещением, – используется автотрансформатор вместо TRIAC, чтобы полностью обойти эту проблему.

Итак, какие бы ни были вариации, диммерные переключатели сегодня работают по одному и тому же принципу: они прерывают переменный ток, поэтому общая энергия, питающая лампочку, уменьшается .

Как установить переключатель диммера?

Это видео проведет вас через все необходимые шаги по установке диммерного переключателя.

https://youtu.be/f8OvTdY3fL8

Зачем нужен диммер?

Теперь вы увидели, как работают диммерные переключатели, так зачем вообще вообще их использовать?

Очевидный мотиватор – это изменение освещения в комнате, которое вы используете для разных целей.

В гостиной вы можете создать настроение для интимных развлечений с гостями, уменьшив свет, а затем увеличив его, когда вам нужно немного яркости для настольных игр с детьми.

Когда вашим детям пора ложиться спать, вы можете приглушить свет в их комнатах, чтобы облегчить им путь в страну грез. С утра убедитесь, что им достаточно света, чтобы они могли начать свой день энергичными.

В ванной используйте приглушенный свет, когда хотите расслабиться в ванне, и усиливайте его, когда вам нужно побриться или сделать макияж.

Помимо декоративного освещения, вы также можете сэкономить на счетах за электроэнергию. Уменьшение яркости света на 25% может дать экономию до 20%, а затемнение наполовину может сократить потребление на 40%, что приведет к значительному снижению из месяца в месяц.

При меньшей нагрузке на лампочки они прослужат дольше, давая вам дополнительную экономию, которая может показаться незначительной, но со временем может увеличиться.

Можно ли использовать диммерные переключатели с любым освещением?

Лучшими лампами для диммерных переключателей являются галогенные лампы и лампы накаливания .

Используя эти лампы, вы не только получите доступное решение для освещения, но и сможете уменьшить яркость от 0 до 100%. Все, что требуется – это стандартный диммер лампы накаливания.

Недостатком светодиодных ламп и люминесцентных ламп является то, что уровень света можно уменьшить только примерно до 20% от максимальной яркости.

Значит ли это, что использование диммера со светодиодами или люминесцентными лампами совершенно исключено?

Нет!

В диммере CL используются резисторы для изменения выходной мощности, и вы сможете использовать любую лампу по своему выбору, даже если это светодиодная или люминесцентная лампа.Вам нужно убедиться, что сам свет регулируется. Если вы попытаетесь использовать диммер лампы накаливания с этими лампами, он либо вообще не будет работать, либо будет работать неправильно.

Мы выделим некоторые диммеры, которые позволяют использовать светодиоды, поэтому не беспокойтесь, если вы перешли на это энергоэффективное освещение и хотите продолжать его использовать, одновременно уменьшая яркость с помощью диммера.

Прежде чем мы перейдем к этим переключателям яркости, давайте поговорим о конкретных типах переключателей света.

, однополюсный : однополюсный, специально разработан для светильников, управляемых только одним диммером. Это означает, что диммер будет действовать как единственный переключатель для включения и выключения света, а также для его затемнения.

3-х или 4-х позиционный : если у вас есть несколько переключателей включения и выключения для освещения, вам понадобится 3-х или 4-х позиционный диммер

Multi-Location : Многопозиционные диммеры требуют многоцелевых диммерных переключателей. Это позволяет вам осуществлять полный контроль над яркостью из нескольких точек

Подключаемый модуль : если у вас есть настольные и торшеры, вам понадобится съемный диммер.Большинство из них работают со всеми типами ламп, включая светодиоды и КЛЛ

.

Итак, теперь у вас есть четкое представление о том, как работают диммерные переключатели и почему вам следует подумать об их использовании. Пришло время завершить более практическую мысль, кратко ознакомившись с 3 лучшими современными диммерами, подходящими для любого респектабельного умного дома.

4 лучших диммерных переключателя 2019 года

Диммер Insteon

Если вы ищете настенный выключатель, вы сможете управлять удаленно практически с любого интеллектуального устройства в вашем подключенном доме, классический переключатель яркости с дистанционным управлением Insteon просто необходим.Вы сможете использовать свой смартфон или любое устройство Insteon в качестве контроллера для большей гибкости.

Этот переключатель работает с любыми обычными настенными пластинами с лопастями, но они не входят в комплект. Однако Insteon предлагает отличные и чрезвычайно недорогие безвинтовые пластины. Установка проста, и нет необходимости в нейтральном проводе, поэтому этот умный выключатель является разумным выбором, если у вас есть старый дом, в котором отсутствует этот провод C.

Вы можете выбрать, вкладывать ли деньги в Insteon Hub, в зависимости от того, что вы хотите от диммера.Если вы не хотите тратить лишние деньги, вам нужно будет настроить виртуальную 3-полосную схему для сопряжения вашего диммерного переключателя с клавиатурой, датчиком движения или даже другим переключателем Insteon.

Однако этот хаб пригодится, если вы хотите построить более амбициозный сетевой дом. Вы также можете воспользоваться преимуществами использования Alexa или Google Assistant для голосового управления, если у вас есть включенное устройство и концентратор. Если вы хотите использовать Siri, вам понадобится Insteon Hub для HomeKit.

Управление очень просто, независимо от того, используете ли вы голосовые команды или свой смартфон.В последнем случае одно касание позволяет управлять несколькими устройствами с помощью сцен. Вы также сможете запланировать отдельные переключения или группы переключений. Вы можете подключать переключатели к другим устройствам Insteon, от датчиков до плагинов, что дает вам невероятно универсальный диммер по доступной цене.

Преимущества
  • С-образный провод не требуется, поэтому идеально подходит почти для всех домов
  • Используйте голосовые команды с помощью Alexa или Google Assistant с концентратором Insteon или, если вы не предпочитаете Siri, инвестируйте в Insteon Hub для HomeKit
  • Полностью настраиваемые весла, и вы даже можете добавить гравированный текст для индивидуального подхода

Умный диммер Wemo WiFi

Если вам нужна интеллектуальная версия диммерного переключателя, этот диммер Wemo позволит вам сразу приступить к делу, регулируя яркость практически любой лампы без концентратора.

Следует уточнить, что вам понадобится C-образный провод, также известный как нейтральный провод, поэтому убедитесь, что он на месте, прежде чем совершать покупку.

Вы получите удобную работу, когда находитесь дома, так что вы можете приглушить свет в приложении на смартфоне или с помощью голосового управления с помощью Google Home и Alexa. С помощью интуитивно понятного приложения Wemo легко составить расписание, и вы можете создать ряд рецептов IFTTT, если хотите еще больше автоматизации. Простое нажатие и удерживание диммера позволяет управлять несколькими устройствами Wemo одним нажатием кнопки.

Этот диммер хорошо сочетается с обучающим термостатом Nest, а Nest может связываться с вашим диммером, чтобы сообщить ему, когда вы находитесь вдали от дома. Ваш свет может оставаться выключенным, когда вас нет, для экономии энергии, но может включаться случайным образом, чтобы создать впечатление, будто кто-то есть дома.

Умный диммер Wemo WiFi Smart Dimmer Switch станет неотъемлемой частью любого дома, подключенного к Интернету, в 2019 году.

Льготы

• Концентратор не требуется, диммер подключается напрямую к домашней сети Wi-Fi, но это почти означает, что вы можете увидеть провалы в скорости.
• Хорошо работает со всеми совместимыми лампами, включая светодиоды и CFL. дома при случайном включении и выключении света

SkylinkHome 3-позиционный переключатель диммера включения / выключения

У всех разные потребности в переключателях яркости, и трехпозиционный переключатель включения / выключения Skylink – отличное решение, если у вас есть несколько переключателей.В отличие от Wemo, вам не понадобится C-образный провод. Хотя для этого требуется установка, это не сложно.

Одним из недостатков этого диммера является то, что, хотя вы можете использовать КЛЛ, лампы накаливания и вольфрамовые лампы, он не подходит для светодиодов. Он работает с небольшими нагрузками и мощностью до 300 Вт.

Прочная литиевая батарея излучает отличный сигнал, и вы можете создавать вещи с помощью нескольких контроллеров, передатчиков и датчиков, поэтому он отлично подходит для тех, у кого более амбициозные потребности в умном доме.

Операция не может быть намного проще. Все, что вам нужно сделать, это нажать на декоративную крышку, чтобы включить или выключить свет, и удерживать ее, когда вы хотите увеличить или уменьшить яркость.

Если вы хотите добавить удобный диммер без дополнительной проводки, обратите внимание на этот комплект Skylink и установите его в спальне, коридоре или даже в гараже. Вы сможете без проблем включать и выключать свет или приглушать его в обоих местах, так чего же вы ждете?

Льготы

• Сверхпростая установка без необходимости в нейтральном проводе
• Прорези над существующим коммутатором с декоративной крышкой для поддержания чистоты линий вашего умного дома
• Устойчивый радиус действия до 500 футов без препятствий

Диммерный переключатель iDevices

Без концентратора и полной поддержки Alexa, Siri и Google Assistant, вы получите полностью гибкую работу с этим диммером iDevices.Это делает его идеальным решением для интеграции практически в любую экосистему умного дома.

Несмотря на то, что установка довольно проста, как и любой диммер, в стене много места, и вам нужно будет снова подключить все обратно, как только вы подключите его к существующей проводке. Этот коммутатор поддерживает как однополюсные, так и трех- или четырехполюсные конфигурации.

Если вы инвестировали в HomeKit, iDevices также настроен для этого.

Классический качающийся дизайн переключателя позволяет нажимать / удерживать или щелкать / отпускать для уменьшения и увеличения яркости.Двойное нажатие мгновенно переключает яркость на полную или отключает их.

Приятным дополнением является светодиодный светильник, который работает как импровизированный ночник. Вы даже можете настроить цвет и яркость этого приложения в стиле настоящего умного дома.

Приложение приятно использовать, и вы можете легко создавать сцены или планировать.

Для того, чтобы представить себе современный диммер, который отлично работает прямо из коробки с минимальными усилиями, мы не можем достаточно настоятельно рекомендовать iDevices Dimmer.

Льготы

• Превратите обычный выключатель в полностью усовершенствованный диммер
• Управляйте освещением по всему дому в приложении на телефоне iOS или Android
• Используйте свой любимый цифровой помощник для настройки уровней яркости с помощью голосовых команд

Последнее слово

Что ж, если повезет, теперь у вас есть твердый обзор науки, лежащей в основе диммерных переключателей, и представление о том, какие из них могут лучше всего работать в вашем умном доме.

Чтобы узнать о следующих шагах, проверьте настройку эхо-точки и синхронизируйте переключатель диммера, чтобы управлять своим голосом и УВАЖАЙТЕ своих гостей.Там есть идеальное руководство по установке и сопряжению.

Возвращайтесь, как только у нас будет больше руководств по освещению, и мы постоянно обновляем новости об умном доме, чтобы познакомить вас с самыми лучшими технологиями умного дома и тем, как эти продукты на самом деле работают.

Как подключить фары и переключатели в электрической системе автофургона своими руками – EXPLORIST.life

Вы когда-нибудь жили в доме, в котором был свет, который нельзя было выключить и включить выключателем? Нет? Я тоже. Давайте продолжим эту серию.В этом сообщении в блоге вы узнаете, как установить 12-вольтовые фары и переключатели в ваш DIY Camper

.

СЕЙЧАС В НАЛИЧИИ: Руководство по параллельным цепям 12 В https://www.explorist.life/shop/solar-wiring-diagrams/12v-branch-circuits/

Небольшая заметка, прежде чем мы начнем. Это лишь одна из частей всеобъемлющей серии «Как установить электрическую систему для автофургона своими руками». Если вы только что наткнулись на эту статью, не заметив ее, вероятно, некоторые вещи мы уже рассмотрели.Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения солнечных батарей, которые представляют собой полное решение от А до Я, чтобы научить вас, какие именно детали и куда идут, какого размера провода использовать, рекомендации по размеру предохранителей, размеры наконечников проводов и многое другое, чтобы помочь сэкономить у вас время и разочарование. Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

.

Как подключить фонари для кемпинга 12 В к батарее

Хотя действительно возможно подключить фары непосредственно к положительной и отрицательной клеммам аккумуляторной батареи, установка полной электрической системы в самодельный кемпер потребует перемещения ответвленных цепей (фонарей, вентиляторов, USB-розеток и т. Д.) От аккумуляторный блок.Для этого я рекомендую использовать центр распределения питания, такой как WFCO WF-8950 (https://amzn.to/3kLk6gf). Вот как WFCO WF-8950 распределяет мощность:



Как подключить блок предохранителей 12 В к блоку батарей

На всех схемах подключения солнечных батарей EXPLORIST.life я интегрировал WFCO WF-8950 в каждую, чтобы обеспечить питание всех вспомогательных цепей 12 В. На следующей схеме показан путь, по которому панель распределения питания 12 В получает питание от аккумуляторной батареи.Питание 12 В поступает от блока аккумуляторов 12 В и распределяется через шины 12 В (распределитель Victron Lynx на этой схеме) к основным компонентам системы. От распределителя Lynx питание идет вверх по положительным и отрицательным проводам к стороне постоянного тока центра распределения питания, где имеется 15 различных цепей, готовых передавать мощность через положительный и отрицательный провод к каждой из отдельных цепей 12 В (индикаторы, вентиляторы, розетки USB и т. д.).



Как подключить панель распределения питания 12 В (видео)

Это был очень краткий обзор того, как подключить распределительную панель.Если вам нужен более подробный обзор, вот подробное руководство и видео по публикации в блоге: https://www.explorist.life/how-to-wire-a-power-distribution-panel/



Как подключить лампу 12 В

Подключить лампу 12 В от аккумуляторной батареи 12 В через блок предохранителей на 12 В довольно просто. Все, что требуется, это:

  • Подключите положительный провод к положительной клемме с предохранителем на распределительном щитке.
  • Подключите отрицательный провод к клемме отрицательной шины в распределительном щите.
  • Подключите положительный провод к положительному проводу на фонаре с помощью гайки рычага.
  • Подключите отрицательный провод к отрицательному проводу на фонаре с помощью гайки рычага.


КАК СВЯЗАТЬ НЕСКОЛЬКО СВЕТИЛЬНИКОВ 12В ВМЕСТЕ

Предыдущая диаграмма может оказаться менее чем полезной, потому что большинство людей подключают не только один источник света. Как правило, желательно одновременное включение нескольких источников света. Следуя тем же шагам, что и раньше, но добавьте следующее:

  • Подсоедините положительный провод к гайке рычага, соединенной с положительным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с положительным проводом на 2-м фонаре.
  • Подсоедините отрицательный провод к гайке рычага, соединенной с отрицательным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с отрицательным проводом на 2-м фонаре.
  • Повторите этот процесс для любого количества источников света.


Как установить выключатели света 12 В

Теперь, когда вы знаете, как питание от блока предохранителей 12 В подается на светильник или несколько ламп, пришло время научиться подключать выключатель, чтобы вы могли включать и выключать свет по своему усмотрению.В этом разделе будут рассмотрены источники света, которые включаются и выключаются из одного места. Позже в этом посте мы рассмотрим двухсторонние переключатели света, которые могут управлять светом из разных мест.

Схема выключателя света 12В spst

Стандартный 12-вольтовый переключатель, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный» или обычно сокращенно «SPST». Это самый простой переключатель. Он просто находится в выключенном состоянии. Сзади три клеммы:

  • Средний терминал принимает питание от распределительного щита.
  • Верхний терминал будет передавать питание на свет, если переключатель включен.
  • Нижняя клемма – это отрицательная клемма. Это просто позволяет светодиоду на переключателе работать в зависимости от того, включен или выключен переключатель. Если вы не хотите, чтобы маленькая светодиодная лампа, встроенная в переключатель, работала, вы можете обойти отрицательную клемму на задней панели переключателя и не использовать ее.

ПРИМЕЧАНИЕ: На остальных показанных схемах отрицательная клемма переключателя НЕ будет подключена.Светодиодный индикатор на переключателе довольно яркий, и если эти переключатели расположены в том же месте, где вы спите, они очень раздражают.



Как работает выключатель света на 12 В?

Стандартный 12-вольтовый переключатель, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный» или обычно сокращенно «SPST». Переключатель просто «разрывает» или «соединяет» положительный провод в системе, позволяя мощности течь или не течь в зависимости от того, нажат переключатель или нет.Вот пример того, как переключатель работает в двух положениях для управления цепочкой из 3 ламп:

Обратите внимание, что на этой схеме отрицательная клемма переключателя НЕ подключена, что означает, что маленький светодиод на переключателе НЕ будет активен.



Как подключить несколько ламп 12 В к одному коммутатору

Подключение нескольких ламп 12 В к переключателю 12 В так же просто, как подключение плюсов к плюсам и минусов к минусам и установка переключателя SPST между блоком предохранителей и цепочкой огней.Переключатель ДОЛЖЕН находиться между блоком предохранителей и фарами. Вот электрическая схема 12-вольтовых ламп и переключателей, на которой показаны 12 ламп, управляемых одним переключателем:



Как подключить несколько “зон” источников света

Если вы хотите, чтобы в вашем кемпере было несколько «зон» света, вы можете просто «скопировать и вставить» схему сверху вниз в следующее место предохранителя в распределительной коробке. Это позволит вам иметь переключатели либо в одних и тех же местах, либо в двух отдельных местах для управления несколькими зонами.Однако помните, что здесь показан один переключатель, управляющий одной зоной освещения. Вот как это будет выглядеть:



Как подключить двухпозиционный переключатель 12 В

Назначение двухпозиционного переключателя состоит в том, чтобы вы могли иметь один переключатель у входа, а другой, скажем, у кровати, чтобы вы могли управлять одним и тем же набором светильников из двух разных мест.

ОЧЕНЬ ОЧЕНЬ важно, чтобы вы выбрали правильный переключатель. Вам нужен переключатель «Single Pole Double Throw – On / On» 12 В.Вот как работает этот переключатель:



Фары 12 В – Схема подключения двухпозиционного переключателя

На схеме ниже показано, как соединить двухпозиционные переключатели вместе и как подключить их к цепочке огней. Положительный провод от блока предохранителей 12 В подает питание на центральную клемму переключателя SPDT On-On. Клеммы «Нагрузка 1» и «Нагрузка 2» переключателя включения-выключения SPDT затем подключаются к клеммам «Нагрузка 1» и «Нагрузка 2» второго переключателя включения-выключения SPDT во 2-м месте.Оттуда центральный терминал подает питание на свет в зависимости от ориентации переключателей.

Фары 12 В – Перечень деталей 2-позиционного переключателя

Вот список деталей, показанных на диаграмме выше:

Вот как переключатель работает в разных положениях:

Надеюсь, теперь вы знаете, как подключить 12-вольтовые фары и переключатели к своему DIY Camper. Если у вас есть какие-либо вопросы, оставьте их в комментариях ниже и подпишитесь на будущие обновления.

Теперь, когда вы знаете, как подключить 12-вольтовый переключатель и все ваше освещение, пришло время урока о том, как определить, какой размер и тип провода использовать в электрической системе вашего дома на колесах.Проверьте это здесь: https://www.explorist.life/what-wire-to-use-for-diy-camper-solar-system/

Все, что вы здесь изучаете, используется в наших БЕСПЛАТНЫХ интерактивных схемах подключения солнечных батарей.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
