Утепление плиты фундамента сверху экструзионным пенополистиролом

Особенности утепления плиты фундамента (сверху)

Плита фундамента — монолитная или сборная конструкция фундамента малого заглубления. Утепление фундамента выполняется сверху монолитной плиты аналогично конструкции полов по грунту.

Устройство теплоизоляции предотвращает утечку тепловой энергии вниз, через монолитный железобетонный фундамент. В результате тепловая энергия расходуется на обогрев помещения, обеспечивая внутри комфортный микроклимат.

Технология утепления плиты фундамента применяется в регионах со стабильными грунтами и небольшим промерзанием.

Теплоизоляция фундамента должна соответствовать необходимым требованиям. Не рекомендуется применять утеплители, которые впитывают воду. К ним относится теплоизоляция из каменной ваты и стекловата. При накоплении влаги гигроскопичные утеплители теряют технические свойства и перестают работать как теплоизоляторы.

Идеальным решением для утепления плиты фундамента является высокоэффективная теплоизоляция из экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ^®. Материал способствует повышению энергоэффективности конструктивных элементов здания и сокращению затрат на отопление.

Правила расчета и проектирования

Утепленная монолитная плита фундамента проектируется на основе нормативных документов и с учетом:

• Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;
• Климатических условий района строительства;
• Нагрузок, действующих на фундаменты.

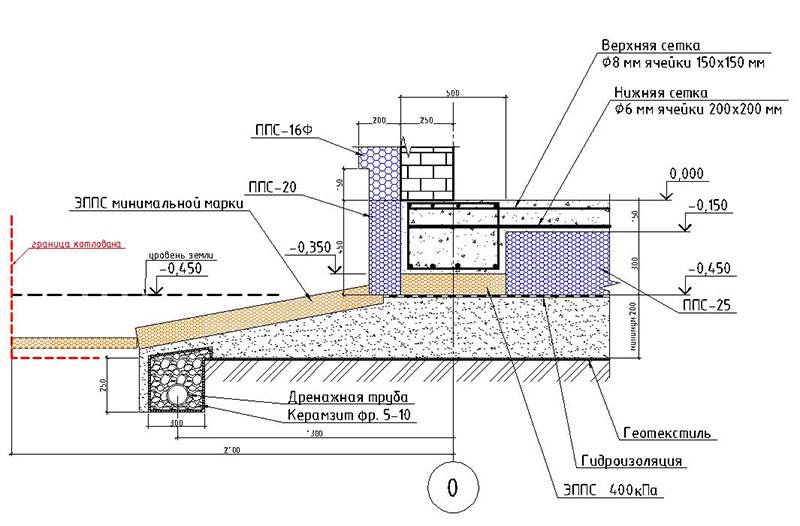

Техническое решение плиты фундамента с ПЕНОПЛЭКС®

Особенности монтажа

Основание под плиты ПЕНОПЛЭКС ФУНДАМЕНТ^® должно быть ровным. Допускаются локальные неровности не более 5 мм.

Поверх плитного основания свободно без крепежа укладывается теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ^®. В данной системе не требуется использование клей-пены и дюбелей с тарельчатыми рондолями. Плиты укладываются в шахматном порядке и плотно стыкуются между собой благодаря Г-образной кромке, которая предотвращает прямые мостики холода и образует герметичный теплоизолированный контур.

Поверх ПЕНОПЛЭКС ФУНДАМЕНТ^® необходимо устройство распределяющего нагрузки слоя. Это может быть сухая стяжка – 2 слоя ГВЛ, ЦСП по 10 мм толщиной или полусухая – армированная цементно-песчаная стяжка от 40 мм.

В случае использования цементно-песчаной стяжки поверх плит ПЕНОПЛЭКС ФУНДАМЕНТ^®, необходимо проклеить стыки плит фольгированным скотчем, либо использовать полиэтиленовую пленку по всей поверхности во избежание затекания бетонного молочка между плит. Также рекомендуется использовать демпферную ленту по краям стяжки, чтобы исключить образование трещин при температурном расширении.

В качестве демпфирующего слоя можно использовать ПЕНОПЛЭКС ФУНДАМЕНТ^® толщиной 20 мм.

Поверх сухой или полусухой стяжки укладывается финишное покрытие пола – паркет, ламинат, линолеум, плитка.

Преимущества ПЕНОПЛЭКС^®  при устройстве плиты фундамента

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ^® не менее 0,3 МПа (30 т/м²).

Теплоизоляционные плиты из экструзионного пенополистирола абсолютно стабильны с точки зрения геометрических размеров и физических свойств.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С.

Теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ^® — биологически стойкий материал, надежно защищает фундаментную конструкцию в течении всего срока службы от любых микроорганизмов, плесени, грибов.

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

стоит ли утеплять монолитное плитное основание, какой утеплитель выбрать для теплоизоляции фундаментной основы по периметру?

Как показывает практика, более 10% тепла в доме уходит через фундамент, поэтому на этапе проектирования необходимо предусмотреть качественную теплоизоляцию основания конструкции.

Нужно ли утеплять монолитный плитный фундамент, какие материалы могут быть использованы для утепления плиты, какие ошибки могут быть допущены в процессе работ и как их избежать? На эти и другие вопросы ответим в статье.

Содержание

• 1 Стоит ли утеплять монолитное плитное основание?
  • 1. 1 Мнения за и против
  • 1.2 Когда это необходимо?
• 2 Принципы теплоизоляции бетонной фундаментной конструкции
• 3 Какие материалы могут использоваться?
  • 3.1 Что лучше выбрать и почему?
• 4 Как утеплить?
  • 4.1 Снизу
  • 4.2 По периметру
• 5 Основные ошибки и способы, как их избежать
• 6 Видео по теме статьи
• 7 Заключение

Стоит ли утеплять монолитное плитное основание?

Для достижения максимальной энергоэффективности сооружения необходимо реализовать теплоизоляцию плитного фундамента как снизу, так и по периметру конструкции.

В некоторых случаях можно ограничиться утепленным полом и цоколем, но при организации эксплуатируемого цокольного этажа теплоизоляция основания является обязательным условием, обеспечивающим снижение теплопотерь и комфорт проживания в доме.

Мнения за и против

Некоторые практикующие строители экономят и отказываются от теплоизоляции, обосновывая это применением бетона с низкой теплопроводностью или высоким цоколем.

Однако улучшение изоляционных параметров конструкции упростит и сделает более дешевой его эксплуатацию.

Так, утепление монолитной плиты фундамента:

• предотвращает разрушение бетона от перепада температур;
• дает возможность сэкономить на обогреве здания;
• уменьшает пучинистость грунта под зданием.

Только этих трех факторов достаточно, чтобы задуматься о проведении работ. Также нужно отметить, что при грамотном инженерном проектировании удается вынести точку росы за контур основной части здания.

В результате вода не будет скапливаться внутри конструкции, а значит не будут развиваться коррозийные процессы и создаваться условия для появления грибка и плесени.

Когда это необходимо?

Вопросу утепления плитного фундамента следует уделить особое внимание жителям регионов со сложными климатическими условиями и почвой глубокого промерзания. Такая зона занимает до 80% всей территории РФ.

Без качественного утеплителя в конструкции фундамента пучинистые грунты при минусовой температуре будут увеличиваться в объеме и подниматься, нарушая целостность железобетонной плиты и вызывая появление трещин в стенах самого сооружения.

Принципы теплоизоляции бетонной фундаментной конструкции

Чтобы предотвратить промерзание плитного фундамента, утеплитель укладывают как под монолитом, так и по периметру конструкции. Несмотря на водонепроницаемость используемых материалов, между плитами теплоизолятора остаются швы, поэтому их крепят на слой гидроизоляционного материала.

Использование механических крепежных элементов не допускается, чтобы не повредить структуру теплоизолятора. Поэтому плиты фиксируют на клею или цементно-песчаном растворе. Швы между сборными деталями заполняют монтажной пеной или другим составом, который подходит по назначению.

Если толщины плит теплоизолятора недостаточно, крепят материал в несколько слоев в шахматном порядке, чтобы избежать образования «мостиков холода». В результате должна получиться бесшовная поверхность, через которую не может проступить влага.

Какие материалы могут использоваться?

Несмотря на широкий выбор теплоизоляторов (пенопласт, минвата, пенополистирол и т.

д.) не все предлагаемое отечественными и зарубежными производителями сырье подходит для фундаментов.

Выбирая материал по назначению, необходимо учитывать следующие его характеристики:

1. Низкая степень теплопроводности.
2. Хорошая влагонепроницаемость.
3. Высокая прочность на сжатие.
4. Сохранение свойств в условиях резких температурных перепадов.
5. Стойкость к агрессивной среде.

Выбранный материал должен удовлетворять всем перечисленным требованиям, поскольку теплоизолятор в процессе эксплуатации подвергается вертикальному давлению от сооружения, а также нагрузкам со стороны внешней среды.

Что лучше выбрать и почему?

Среди существующих предложений на рынке, практикующие строители выбирают для теплоизоляции фундамента в большинстве случаев экструдированный пенополистирол (пеноплекс) или пенополиуретан.

Выгодные преимущества экструдированного пенополистирола:

• морозостойкость;
• высокая влагостойкость;
• безопасность для человеческого здоровья и окружающей среды;
• устойчивость к биологическим воздействиям.

Другой эффективный материал – пенополиуретан не только обладает теплоизоляционными качествами и не пропускает влагу, но также подавляет шумы, что особенно важно при строительстве вблизи автострад, железных дорог и промышленных объектов.

Пенополиуретан продается в аэрозольных баллонах, что обуславливает возможность его применения для наружного утепления вертикальных частей железобетонной плиты.

Как утеплить?

Перед проведением фундаментных работ индивидуальному застройщику нужно подготовить материал, монтажную пену для заделывания швов, а также инструмент для нарезания плит.

Листы теплоизолятора должны иметь одинаковую толщину. Когда есть возможность, используют плиты со ступенчатой кромкой, чтобы обеспечить максимальное соприкосновение материалов друг к другу. Если зазор между деталями утеплителя превышает 5 мм, его заделывают монтажной пеной.

Снизу

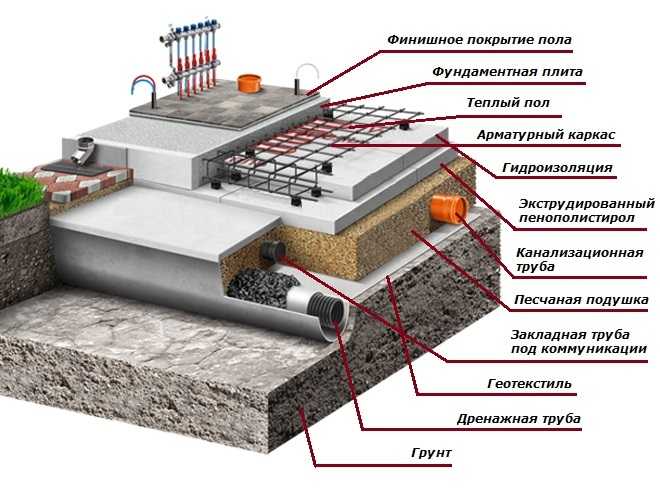

Для защиты основания дома от промерзания снизу, слой утеплителя можно класть двумя способами:

• в тело фундамента;
• сверху плиты.

В первом случае дно котлована тщательно выравнивают и застилают геосинтетический материалом. Сверху устраивают подушку из нерудного материала. Для этого послойно песок и щебень высыпают на геотекстиль, увлажняют и утрамбовывают с помощью специального оборудования.

На подушку выкладывают гидроизоляционный материал с перехлестом, надежно фиксируя швы паяльником. Сверху монтируют слой теплоизолятора, как правило, из пеноплекса. Удобно работать, стыкуя плиты системой соединений замков.

Швы прорабатывают монтажной пеной. На горизонтальную поверхность утеплителя одним из следующих технологических этапов будет уложен арматурный каркас и инженерные сети.

Проводить теплоизоляцию плитного фундамента можно поверх плиты:

1. На монолите устраивают гидроизоляцию.
2. Сверху монтируют лаги.
3. Между лаг выкладывают слой теплоизолятора.
4. Сверху к лагам крепят гидроизоляционную пленку.
5. Монтируют дощатое основание в качестве чернового пола.

Поскольку пеноплекс обладает повышенной прочностью, то в данном случае можно обойтись без лаг. Плиты кладут на гидроизоляционный слой сплошной поверхностью, сверху настилают подложку и устраивают чистовое покрытие.

По периметру

Теплоизоляция плитного фундамента по периметру позволяет значительно сократить теплопотери в доме. Плиты утеплителя устраивают в вертикальном положении по внутреннему периметру дощатой опалубки.

Если для монолитной плиты используют вязаный арматурный каркас, то, чтобы защитить утеплитель от жидких компонентов бетонного раствора, прокладывают слой гидроизоляционной пленки. Когда армокаркас собирают методом сварки, то сверху гидроизолятора на утеплителе необходимо выполнить тонкую стяжку из низкомарочного бетона.

Утеплитель также можно разместить на готовой монолитной плите с уже реализованной гидроизоляцией. Теплоизолятор крепят к поверхности клеем или через подплавленный битум. Средство для фиксации материалов наносят точечно, а затем плотно прижимают полотно к стене.

Теплоизоляцию основания начинают проводить снизу, выкладывая детали сначала в горизонтальный ряд. Каждый следующий лист крепят встык к предыдущему.

Изменение положения теплоизолятора по истечение двух минут после нанесения фиксирующего раствора не допускается!

Основные ошибки и способы, как их избежать

Перед тем, как браться за проектирование плитного фундамента, на этапе проработки теплоизоляционных мероприятий индивидуальному застройщику полезно будет разобрать типичные ошибки.

Чаще всего начинающие строители выбирают сырье для теплоизоляции фундамента, исходя из их стоимости. Учитывая нагрузки, которым будет подвергаться основание в процессе эксплуатации, можно выделить ряд неподходящих утеплителей для железобетонных фундаментных плит:

1. Минеральная вата – не обладает достаточной прочностью, жесткостью и влагостойкостью.
2. Керамзит и другие гранулированные материалы – характеризуются высокой пористостью и хрупкостью, благодаря чему жидкость свободно проникает в структуру материала.
3. Полимерное пенистое сырье, создаваемое непосредственно на стройплощадке. Для применения метода в строительстве фундамента работник должен обладать специальными навыками.
4. Пенопласт – несмотря на низкую теплопроводность и хорошую влагостойкость, материал характеризуется слабой прочностью на сжатие, а также низкой стойкостью к механическим повреждениям.

Если грунт на участке не стабильный и пучинистый, то плиту не закладывают на уровне точки промерзания земли, как в случае с лентами или сваями. Такой подход приведет к нерациональному расходу стройматериалов, а эффективность теплоизолятора снизится в разы.

В такой ситуации выбирают технологию «плавающего» основания, когда плита поднимается и опускается вместе с грунтом, не создавая дополнительных нагрузок на стены дома.

Выбор толщины утеплителя ведут, исходя из проектных условий строительства: чем больше нагрузки и ниже температура окружающей среды, тем плотнее и толще должен быть материал. Как правило, производитель теплоизоляторов на упаковке указывает рекомендованные параметры в зависимости от климатических условий в регионе.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе.

Видео по теме статьи

Как правильно утеплить плиту фундамента, подскажет видео:

Заключение

Практикующие строители не советуют экономить на теплоизоляции фундамента, ведь от этого зависит не только комфорт жителей дома, но и срок службы всей конструкции. Плитное основание требует утепления как стороны подошвы, так и по периметру сооружения.

Подходящий для этого материал должен характеризоваться:

• низкой теплопроводностью,
• прочностью на сжатие,
• влагостойкостью.

Таким требованиям полностью удовлетворяет экструдированный пенополистирол, поэтому его, как правило, и используют в частном домостроении в качестве основного утеплителя.
