Полезные статьи » Как выбрать стабилизатор напряжения для газового котла?

September 27, 2022

Если вы проживаете в доме и у вас установлен газовый котел, то вы определённо знаете, что это современное и высокотехнологичное оборудование, с электронным управлением, программируемыми режимами работы и очень точными регулировками. Ко всем этим плюсам, прилагается один немаловажный минус, данные приборы весьма требовательны к качеству электропитания.

К величине электропитания в сети, стабильности, формой его выхода должен быть чистый синус, а погрешность не больше 5%. Однако, электроснабжение в наших сетях ещё далеко от идеального, и причиной этого может быть не только изношенность сетей, но и иногда человеческий фактор или погодные условия. Некоторые производители газовых котлов, в сервисном паспорте изделия, прописывают необходимость использования стабилизатора напряжения. Они также указывают, что поломка, связанная с некачественной подачей электропитания, не является гарантийной, хотя по статистики 25% поломок газовых котлов, связаны с этой причиной. Вот именно поэтому покупка стабилизатора напряжения для газового котла, является более логичным решением, нежели возможный ремонт дорогостоящего оборудования.

Данная статья не является призывом покупать стабилизатор напряжения, мы не готовы спорить со скептиками, у которых котлы и без стабилизатора работают, статья призвана помочь разобраться, какой именно стабилизатор необходим конкретно вашему газовому котлу. Начнём с самого начала.

Однако, следует внимательно изучить документацию на приобретенный вами газовый котел, поскольку многие производители указывают напряжение 230В, поэтому выбирать и устанавливать необходимо именно модели стабилизаторов произведенных под 230В!

Стабилизатор какого типа? Главная задача этих приборов, стабилизировать входящее напряжение, при выходе напряжения из допустимого диапазона обеспечить защитное отключение, а при нормализации параметров автоматически включение. Защита почти во всех стабилизаторах производится посредством наличия в них реле напряжения. А вот процесс стабилизации у приборов различен, точнее будет сказать, момент нормализации выходного напряжения, в большей части приборов основывается на принципе работы трансформатора. А разность типов стабилизаторов напряжения достигается изменением параметров задействованных обмоток.

Релейные стабилизаторы — пожалуй самые распространенные. У этого типа приборов, переключение обмоток происходит с помощью реле. Приборы данного типа, устойчивы к перегрузкам, имеют широкий диапазон входного напряжения, скорость реакции на изменение входного напряжения высокая, цена доступная и это несомненно плюсы.

А вот существенным минусом считается ступенчатое регулирование напряжения на выходе, точность стабилизации в пределах 5-8%, и шумность приборов этого типа, хотя если они стоят в котельной, это не станет важным критерием.

Электронные стабилизаторы – весьма схожи с релейными, разница в том, что при переключении между обмотками, в них задействуют полупроводниковые инструменты, как правило роль ключи могут быть тиристорные или симисторные. За счёт компактных размеров данных полупроводниковых переключателей, их количество в корпусе прибора можно увеличить, не увеличивая при этом размер самого стабилизатора, но существенно повысив точность его стабилизации.

Электромеханические стабилизаторы – существенно отличаются от указанных выше типов стабилизаторов. В центре круглого трансформатора располагается сервопривод, на котором располагается и перемещается блок токосъемника с угольными щётками, именно от их положения и зависит напряжение на выходе. Несомненно, данный тип стабилизаторов имеет массу достоинств, таких как точность стабилизации (3%), плавность регулирования, высокая перегрузочная способность, влагоустойчивость и морозоустойчивость, а также длительный срок службы и невысокая стоимость.

Инверторные стабилизаторы –самые инновационные стабилизаторы на сегодня. Трансформатор в данном типе отсутствует, а переменный входной ток преобразуется в постоянный, выравнивается и обратно преобразуется в необходимое переменное напряжение.

Мощность стабилизатора, сколько? И снова паспорт изделия в помощь. Для газовых котлов могут указываться два значения: тепловая мощность котла (как правило составляет >10 кВт) она нам не важна, и интересующая нас потребляемая электрическая мощность (средние цифры колеблются в диапазоне от 0,1 до 1 кВт или 100 до 1000 Вт). Стоит помнить, что в момент запуска газового котла, кратковременно, эти цифры могут увеличиваться на 40-50%. Также стоит принимать во внимание оборудование, которое работает параллельно с газовым котлом, например, циркуляционный насос.

Правильной формулой расчёта станет потребляемая мощность изделия (или суммарная изделий), умноженная на коэффициент защиты 1,4 (минимальный запас возможной потребляемой мощности в 40%), рекомендуемый всеми производителями стабилизаторов.

Полученная цифра и станет необходимым показателем мощности для стабилизатора напряжения. Здесь, хотелось бы ещё отметить, что, если у вас установлен стабилизатор напряжения полностью на дом, вы можете подключить к нему и газовый котёл.

Диапазон входного напряжения Здесь действует правило, чем больше, тем лучше. По сути, эта характеристика укажет, какое максимальное и минимальное напряжение на входе, стабилизатор сможет переработать, в значение необходимое для корректной работы газового котла. Хотя стоит понимать, что чем диапазон коррекции шире, тем стабилизатор дороже. Чтобы не переплачивать, необходимо самостоятельно, в течение нескольких дней, в часы пиковых нагрузок производить замеры напряжения в сети. К полученным пиковым значениям, рекомендуется прибавить по 15-20 Вт в каждую сторону, для обеспечения небольшого запаса, эти цифры и станут необходимым диапазоном напряжения стабилизатора.

Быстродействие и скорость стабилизации напряжения Чем быстрее стабилизатор отреагировал на изменение входного напряжения, тем лучше, это очевидно. В стабилизаторах последних моделей время срабатывания 5 миллисекунд, допустимым результатом считается время срабатывания до 20 мс. Показатели выше этих значений, для современной техники, уже считаются неактуальными, и не рекомендуются к использованию с высокочувствительной электроникой. Скорость регулирования стабилизатора напряжения — это возможность восстановить стандартное выходное напряжение при значительном отклонении входного. Измеряется в вольтах в секунду (В/с). Скорость регулирования некоторых моделей стабилизаторов составляет 100 В/с и выше, она позволяет почти мгновенно восстановить необходимое напряжение. Так как газовые котлы чувствительны к напряжению, от стабилизаторов со скоростью ниже 20 В/с лучше отказаться.

Конструктивное исполнение или способ установки стабилизатора При выборе стабилизатора важно учесть, где и как этот прибор будет размещён. Есть модели с равнозначными характеристиками, но с возможностью различной установки. В любом случае подобрать вертикальный или горизонтальный, настенный, напольный или настольный стабилизатор не составит труда. Единственной рекомендацией техники безопасности по установке стабилизатора напряжения для газового котла, является запрет на установку прибора прям под котлом. Это вызвано риском протечки воды из котла на стабилизатор, что может вызвать короткое замыкание.

Рекомендуемые производители стабилизаторов напряжения для газового отопления Это тот случай, когда российский производитель не только не уступает, а по некоторым пунктам превосходит зарубежных конкурентов. Россияне лучше других знакомы с проблемами в наших энергосетях, и учитывают эти знания при производстве стабилизаторов напряжения.

Популярными производителями на сегодняшнем рынке стабилизаторов напряжения стали такие компании как: «Штиль», «Энергия», «Энерготех», «Бастион», «Volter» и другие. При выборе производителя рекомендуется также обратить внимание на заявленный срок службы и гарантийные обязательства, заявленные производителем. А также на возможность и удобство сервисного обслуживания предполагаемого приобретения.

Стабилизатор напряжения является привычным элементов в домах и квартирах жителей Украины, которые желают сделать отопление и горячее водоснабжение независимым от централизованной системы. С одной стороны это действительно независимость. С другой – очередная забота, связанная с обеспечением котла качественным электроснабжением.

Стандартный бытовой газовый котел работает от однофазной сети 220В с допустимыми отклонениями 10% (22В). Ни для кого не секрет, что этот допуск постоянно нарушается. Благо, отклонения эти не критичны. Тем не менее, опасные колебания напряжения тоже случаются. Стоит понимать, что производитель снимает с себя гарантийные обязательства, если причиной неисправности стало нарушение требований к питанию, пусть даже произошло это по независимым от пользователя обстоятельствам. Чтобы не рисковать, рекомендуется обеспечить защиту котельного оборудования при помощи стабилизатора.

Газовый котел состоит из функциональных узлов, каждый из которых подвергается воздействию перепадов напряжения. Самый главный узел – автоматика котла. Именно она находится в максимальной зоне риска при опасных значениях входного напряжения.

Другими важными компонентами являются циркуляционный насос (встроенный или внешний), а также горелка. Здесь, в отличие от платы, перепады напряжения имеют далеко идущие последствия, такие как более быстрый износ двигателя насоса.

Стабилизатор является источником питания для оборудования, которое он защищает. Это значит, что одним из основных критериев выбора является мощность, которая, в свою очередь, важный ценообразующий фактор. Какой мощности нужен стабилизатор для газового котла, чтобы не переплачивать за ненужные ватты?

Потребление газового котла является суммой потребления его компонентов и циркуляционных насосов. Как правило, сумма не превышает 200-250 ватт. Однако есть пара моментов, в связи с которыми следует выбирать мощность с запасом.

Насосу, как и любому электродвигателю, свойственны пусковые токи. Вкладывайте потенциальные пусковые токи в запас для стабилизатора, если тот не имеет перегрузочной способности (хотя даже при наличии перегрузочной способности не стоит рассчитывать на ее регулярное использование). Работая не на полную мощность, стабилизатор прослужит дольше.
Обратите внимание на тип стабилизатора. В большинстве случаев номинальная мощность стабилизатора указывается для показателя 220В. При компенсации колебаний максимальная выходная мощность пропорционально падает. Поэтому обращайте внимание на минимальную мощность стабилизатора, которая свойственна для компенсации максимально допустимых отклонений (дальнейшие отклонения напряжения приводят к защитному отключению стабилизатора).

Теперь мы знаем, как рассчитать мощность стабилизатора для газового котла. С учетом описанных выше факторов стоит присмотреться к стабилизаторам мощностью 400-500Вт. Осталось выбрать тип стабилизатора – и можно покупать.

Сервоприводный (электромеханический). Такие стабилизаторы регулируют выходное напряжение при помощи трансформатора, снимая ток в разных частях обмотки. Достоинствами такого решения является высокая точность и плавность регулировки, когда как недостатки более весомы: не самая высокая надежность подвижных компонентов и низкая скорость реакции.
Релейный стабилизатор. Такие устройства также регулируют выход при помощи трансформатора, однако процесс осуществляется за счет заранее выведенных ступеней, а не перемещения токосъемника по обмотке. Это делает регулировку намного быстрее, однако она приобретает ступенчатый характер.
Электронный ступенчатый стабилизатор. Фактически, это развитие релейной технологии, в которой ступени на электромагнитных реле заменены ступенями на полупроводниковых тиристорах. Это бесшумно, молниеносно, но цена такого решения выше, а ступенчатый тип регулировки никуда не делся.
Электронный инверторный стабилизатор. Это самые совершенные и, соответственно, дорогие стабилизаторы. Они при любых обстоятельствах поддерживают выход 220В с минимальными отклонениями и без какой-либо задержки регулировки.

Наличие такого разнообразия только запутает пользователя, однако все станет куда проще, если подумать о том, какие требования к источнику питания предъявляет газовый котел. Ему не нужно идеальное качество электроснабжения – достаточно поддерживать питание в пределах 220В с отклонениями не более 10%. С этим справится любой стабилизатор на рынке, а значит переплачивать за флагманские инверторные стабилизаторы смысла нет. Чтобы избежать проблем при лавинообразных скачках во время нештатных ситуаций, стоит обратить внимание на быстродействующие стабилизаторы, то есть релейные и электронные.

Как релейные, так и электронные стабилизаторы справятся со своей задачей, поэтому выбор между ними производите из личных предпочтений. Стоит лишь учесть, что модель электронного типа фактически не имеет ограниченного ресурса работы силовых ключей, а также не издает щелчок при коммутации другой ступени.

Описанной выше информации вполне достаточно для правильного выбора стабилизатора напряжения, который обеспечит долгую и безотказную службу Вашего газового котла.
Какой выбрать стабилизатор напряжения для дома, телевизора, газового котла.
Внимание! Правильный выбор необходимой модели бытового или промышленного стабилизатора напряжения – сложная техническая задача. Данная рекомендация предназначена лишь для предварительной оценки.
Перед покупкой — обязательно проконсультируйтесь с нашими техническими специалистами!
Несколько рекомендаций по выбору стабилизатора напряжения Лидер
Количество фаз стабилизатора напряжения — однофазный (220В) или трёхфазный (380В)
При наличии хотя бы одного потребителя, рассчитанного на 380 вольт (двигатели, насосы и пр.) — нужно выбирать трёхфазный стабилизатор (общий для сети либо только для конкретного трёхфазного прибора). В некоторых случаях (для большого количества однофазной техники, суммарной мощностью свыше 7 кВт) целесообразен вариант перехода на сеть 380В и подбора трёх стабилизаторов разной мощности, подключаемых по схеме «звезда», чтобы нагрузка на каждой из фаз не превышала допустимого значения мощности для стабилизатора напряжения на данной фазе.
Выбор мощности стабилизатора напряжения. Мощность стабилизаторов Lider рассчитывается в ВА (вольт-амперах). Для определения требуемой мощности стабилизатора необходимо рассчитать суммарную мощность, потребляемую всеми электроприёмниками (в вольт-амперах), которые Вы планируете подключить к сетевому стабилизатору напряжения и которые будут одновременно работать на данном участке сети. Мощность каждого конкретного электроприбора в ВА можно узнать из его эксплуатационной документации, или найти на табличке (шильдике) прибора. Однако, следует иметь ввиду, что чаще мощность электроприборов указывается в ваттах (W или Вт) — для грубого расчета их мощность в Вт можно разделить на 0,7 (т.н. реактивная нагрузка), а для осветительных и нагревательных приборов — на 1 (активная нагрузка). Например: компьютер + телевизор + обогреватель + чайник = (400 Вт / 0,7) + (300 Вт / 0,7) + (1500 Вт / 1) + (2000 Вт / 1) = 571,5 + 428,5 + 1500 + 2000 = 4500 ВА = стабилизатор на 5000 ВА. Сравнительная таблица мощностей некоторых приборов в ваттах(!) представлена в таблице ниже. Для обеспечения пусковых токов двигателей (например, электродвигатель погружного насоса, холодильника и т.п.) потребуется стабилизатор мощностью минимум в 3 раза большей, чем паспортная мощность электродвигателя, чтобы избежать перегрузки стабилизатора.

Точность стабилизации (диапазон выходного напряжения стабилизатора) Обычно этот параметр приводится в инструкции по эксплуатации или паспорте на электроприбор. Для большинства бытовой и оргтехники стабильность напряжения питания оптимальна в пределах 5% (серия W). Однако, например, для питания лабораторного или исследовательского оборудования (медицина, метрология и т.д.), домашнего кинотеатра или бытовых охранных систем требуется стабильность напряжения не хуже 1% (стабилизаторы серии Lider SQ и выше). Подобная же ситуация наблюдается и с системами освещения: физиология человеческого глаза такова, что он воспринимает изменение освещённости при изменении напряжения питания ламп в пределах 1%!. Если требования к питающему напряжению у электроприборов различные, то нужно брать за основу самый узкий диапазон питающего напряжения, или разделить электроприборы на группы по необходимому диапазону питающего напряжения и подключить эти группы к разным стабилизаторам напряжения с соответствующей точностью стабилизации напряжения. Следует понимать, что при наличии большого количества различных по своим характеристикам электроприборов достаточно сложно определить, какой диапазон выходного напряжения стабилизатора будет наиболее оптимальным.

В данном случае подход к выбору стабилизатора напряжения более сложен.

Диапазон входного напряжения стабилизатора Объективно оценить величину напряжения в сети можно только с помощью калиброванных приборов. Для анализа напряжения питающей сети Вам необходимо подключить вольтметр к любой розетке и в течение 2-3 недель записывать значения напряжения в различное время суток, или воспользоваться специальными приборами, которые записывают все основные параметры напряжения автоматически. Диапазон входного напряжения выбираемого стабилизатора должен быть шире диапазона отклонения напряжения в питающей сети.
Существует два диапазона входного напряжения — рабочий и предельный. Заявленная точность стабилизации реализуется в пределах рабочего диапазона, а при напряжении выше или ниже предельного, стабилизатор защищает электроприборы, отключая их, сам оставаясь подключенным к сети для контроля (с возможностью подключения электроприборов при возвращении питающей сети в указанный диапазон напряжений).

Внимание! Другие параметры стабилизатора напряжения, такие как: перегрузочная способность,наличие защиты от перегрузки и короткого замыкания, возможность удалённого контроля и управления и прочие — мы рассматривать не будем.
Здесь мы привели лишь ряд полезных советов, которыми стоит руководствоваться при выборе стабилизатора Lider.
Потребляемая мощность (ватт) бытовых электроприборов:
Наименование мощность, Вт (ВА)
Ионизатор воздуха с вентилятором 5-25
Электролампа настольная ** 40-75
Сканер А4 10-50
Принтер струйный или матричный А4 100-200
Телевизор * 100-300
ЖК-монитор 150-200
Холодильник * 150-600
ЭЛТ монитор * 200-300
Системный блок компьютера 200-500
Дрель * 300-800
Принтер лазерный А4 500-1000
Водяной насос * 500-1000
Тостер ** 600-1500
Кофеварка 500-1500
Утюг ** 500-2000
Фен для волос 500-2000
Пылесос * 500-2000
Гриль * 1000-2000
Духовка ** 1000-2000
Электрочайник ** 1000-2000
СВЧ – печь * 1500-2000
Обогреватель ** 1000-2500
Электромоторы * 500-3000
Кондиционер * 1000-3000
Электроплита ** 1000-5000
Оборудование имеет высокие пусковые (в момент включения) токи. При расчёте суммарной мощности – паспортную потребляемую мощность необходимо умножить на три.
Активная мощность нагревательных и осветительных приборов может считаться в ВА.
Как выбрать стабилизатор напряжения для газового котла?
Ни один современный газовый отопительный котел не может обойтись без электронной системы управления, который, в свою очередь не может работать без подключения к электрической сети. Поскольку качество подачи электричества в наши жилища находится не на самом высоком уровне, а перепады напряжения явление довольно частое.
Блок управления котла является довольно тонким механизмом и, как правило, не оснащен надежной предохранительной системой, поэтому серьезный перепад напряжения может вывести его из строя, да и сама по себе его нестабильность не сулит ничего хорошего.

Нуждается ли ваш газовый котел в стабилизаторе напряжения?

Выбираем тип стабилизатора для газовых котлов

Какой выбрать стабилизатор для котла – однофазный или трехфазный?

Именно для того, чтобы обезопасить блок управления, а, следовательно, и весь котел, желательно использовать специальные устройства как, стабилизатор напряжения. Как выбрать подходящую модель, и какие преимущества обеспечит вам использование такого прибора, мы расскажем в этой статье.
Нуждается ли ваш газовый котел в стабилизаторе напряжения?
Электронный блок управления представляет собой довольно сложное устройство, которое отвечает за работоспособность и безопасность котла. Поскольку речь идет о газовом оборудовании, любые сбои в работе могут повлечь за собой не только серьезные неприятности, но и представлять реальную угрозу жизни. В 90% случаев блок управления выходит из строя именно из-за перепадов в электросети, стабилизатор напряжения для газовых котлов будет далеко не лишним.
Конечно, можно возразить, что любое электротехническое оборудование способно работать и в условиях нестабильного напряжения, но согласитесь, это никак не идет ей на пользу, да и это не самое страшное, дело в том, что нередко скачки многократно превышают допустимые значения.
Безусловно, установка стабилизирующего устройства повлечет за собой дополнительные расходы, но если и можно согласиться с некоторым дискомфортом при сбоях в работе отопительного контура, то экономить на собственной безопасности уж точно не нужно, помните, что мы говорим о газовом оборудовании.
Выбираем тип стабилизатора для газовых котлов
Исходя из того, что необходимо использовать стабилизатор напряжения для котлов, как выбрать устройство наиболее подходящее именно для вашей отопительной системы?
Прежде всего, рассмотрим основные «обязанности» стабилизирующего устройства. При включении в электросеть, стабилизатор должен произвести преобразование поступающего напряжения и обеспечить на выходе параметры, оговоренные в соответствующих технических условиях. В случае многократного превышения допустимого значения он полностью прерывает подачу электроэнергии, обеспечивая сохранность обслуживаемого им оборудования.
Существует три основных типа стабилизатора напряжения:
Электромеханический тип. Такие устройства производят преобразования при помощи сервопривода, который перемещает угольные токосъемники по обмотке автотрансформатора. К достоинствам такого стабилизатора можно отнести высокую точность стабилизации и относительно невысокую стоимость. Однако недостатки, присущие изделию, практически исключают возможность его использования с газовыми котлами: прежде всего, это возможность искрения в месте контакта токосъемника и обмотки, а кроме этого не достаточная скорость стабилизации, делающая его использование практически бесполезным для высокочувствительного электронного блока управления.

Релейный стабилизатор напряжения. В этих приборах стабилизация производится в результате переключения между обмотками трансформатора. Для переключения применяют реле, от количества которых зависит точность стабилизации. Хотя точность такого стабилизатора и ниже чем у электромеханических, все же ее достаточно для работы большинства устройств и, в частности, для котла. Помимо этого, таким приборам свойственна надежность и длительный срок службы, да и стоимость их находится в пределах разумного, поэтому такие устройства широко применяются для обеспечения стабильной работы систем отопления.

Полупроводниковые устройства. В настоящее время такой тип стабилизатора является наиболее эффективным как по точности регулирования, так и по скорости, надежность и долговечность так же не вызывают нареканий, но вот стоимость таких приборов нивелирует все их преимущества.

Кроме этого, существуют и другие типы стабилизаторов, но их использование для газовых котлов нецелесообразно по понятным причинам, и рассматривать эти приборы мы не будем.
Таким образом, поставленный вопрос, какой стабилизатор напряжения как выбрать для газового котла, практически решен: оптимальным вариантом являются релейные преобразователи.
Чтобы определить рабочий диапазон стабилизатора иногда рекомендуется провести некий мониторинг напряжения в вашей электросети, на самом деле это то же самое, что составить график непредсказуемых событий, мы скажем проще: чем ниже нижний предел диапазона стабилизации, и чем выше верхний – тем лучше.
Обязательно обратите внимание на возможность полного прекращения подачи электроэнергии в случае превышения предельного значения стабилизации, наличие функции самостоятельного перезапуска после отключения и защитные параметры самого прибора.
В зависимости от количества подключаемых потребителей, нужно правильно выбрать вольтамперную характеристику стабилизатора напряжения. Для газовых котлов коэффициент запаса мощности составляет приблизительно 1.5. Это означает, что вам необходимо определить номинальную мощность всех потребителей, (ее можно узнать из соответствующих документов) и умножить ее на 1,5.
Быстрота срабатывания и параметры стабилизации напряжения также играют важную роль. Если время выравнивания превышает 20 мс, целесообразность использования такого прибора весьма сомнительна, поскольку за это время электроника вашего котла может быть полностью уничтожена. Допустимая скорость срабатывания стабилизатора составляет 5 – 10 мс. Что касается скорости выравнивания напряжения, вполне допустимым считается показатель 100 Вт/с.
Какой выбрать стабилизатор для котла – однофазный или трехфазный?
Для ответа на этот вопрос необходимо знать параметры электропроводки в каждом конкретном случае. Поскольку чаще всего используется однофазное подключение, то и стабилизатор напряжения используется однофазный, тем более что частота, выдаваемая однофазным прибором, стабильнее. Однако следует учитывать, что суммарная максимальная мощность потребителей не должна превышать 135 кВт.
При наличии трехфазной проводки, можно использовать как трехфазный преобразователь, так и три однофазных.
Если говорить конкретно о газовых котлах, то стабилизатор для них должны отвечать следующим основным требованиям:
Минимальное время отклика указывает, за какое время прибор сможет оптимизировать напряжение;

Диапазон перепадов входного тока, для газового оборудования считается допустимым в пределах 140 – 260В;

Коэффициент уровня коррекции характеризует устойчивость и точность стабилизации;

Температурный диапазон для бытовых котлов составляет от +5 до +40°С;

Мы подробно рассмотрели особенности выбора стабилизатора, скорее всего, изложенной информации вам будет достаточно для того чтобы определить, какой необходим стабилизатор напряжения для вашего газового котла, а какой выбрать – решать вам.
Как выбрать стабилизатор напряжения для газового котла?
Для отопления частных, загородных и дачных жилых домов есть разрешение на подключение газовых котлов, обеспечивающих выработку тепловой энергии для всей площади помещения. Для беспрерывной работы котла и чтобы спонтанно не лишиться тепла, нужно обеспечить бесперебойную подачу электроэнергии и исключить колебания в сети. Также нужно рассмотреть вопрос, как выбрать стабилизатор напряжения для газового котла.
Подробнее о стабилизаторе
Низкое качество электричества не дает возможности обеспечивать приборам все необходимые функции. Вследствие чего возникают поломки, и сокращается срок эксплуатации приборов. Именно в такой ситуации и необходим стабилизатор, который позволит устранить проблемы с напряжением. Благодаря регулированию частоты и напряжения тока стабилизатор дает возможность всем системам работать без перегрузок, тем самым предотвращая их перегорание.
Сегодня вопрос безопасности при использовании электрических и газовых приборов особенно актуален. Газовые котлы не являются исключением, да и к тому же, требования к ним более высокие, поскольку любое газовое устройство является взрывоопасным.
Если же подключить газовый котел через стабилизатор напряжения, то он начнет работать в более экономичном режиме, что позволит в разы уменьшить расходы на электроэнергию.
Какой стабилизатор напряжения выбрать для газового котла?
Чтобы понять, какой стабилизатор напряжения выбрать, необходимо сперва рассмотреть плюсы и минусы каждого вида. Нужно отметить, что по типу работы стабилизаторы бывают релейными, электромеханическими и тиристорными/симисторными.
Релейные (без движущихся частей). К преимуществам можно отнести небольшой вес и габариты техники, быструю работу, устойчивость к перенапряжению. Что касается недостатков, то у релейного типа котлов слышны щелчки при переключении диапазонов реле, при переключении обмоток происходит мигание освещения, а точность напрямую зависит от количества ключей автотрансформатора.
Электромеханические. Плюсы: устойчивость к перегрузкам, высокая точность. Минусы заключаются в невозможности использования прибора при низких перепадах температуры, также в медленной скорости срабатывания, в открытом искрении, в обугливании пыли и в гудении двигателя.
Тиристорные/симисторные. Работа котла тихая и ровная, работает при высокой точности и высокой скорости срабатывания. Из недостатков можно выделить только два критерия: высокая стоимость и выход из строя платы управления.
Теперь, зная преимущества и недостатки того или иного типа котла, можно понять, какому лучше отдать свое преимущество.
Ну а что касается того, как выбрать стабилизатор напряжения для котла, то тут нужно обращать внимание на размеры техники и простоту ее применения. Стабилизатор должен иметь эстетичный вид и такую характерную и важную особенность, как возможность «покрытия» всего диапазона напряжения.
Итак, для того, чтобы разобрать, как выбрать стабилизатор напряжения, как для газового, так и для электрокотла, нужно учитывать то, каким фильтром снабжено изделие, от правильности его формы (синусоида) напрямую зависит устойчивость работы. Стабилизатор нужно выбирать с хорошей мощностью, дабы не возникло перегрузок.
Как выбрать мощность стабилизатора напряжения?
Прежде всего, нужно рассчитать суммарную мощность техники, которую есть желание подключить к прибору. После чего выяснить, каким бывает напряжение в сети на протяжении 24 часов. Для того чтобы выбрать хороший стабилизатор напряжения определяется и учитывается суммарная мощность всей техники которая будет работать одновременно.

Похожие статьи
Что означают цифры на шинах?

Не только начинающие, но и многие из опытных автомобилистов знаю не все значения маркировки шин. Эта статья расскажет о том, что означают цифры на шинах, в зависимости от варианта маркировки.

Как выбрать акриловую ванну – советы экспертов

При выборе акриловой ванны стоит обращать внимание на многие моменты, о которых известно далеко не всем. Эта статья расскажет о советах специалистов относительно выбора акриловых ванн.

Как красиво завязывать шнурки?

В этой статье мы расскажем об интересных и неординарных способах завязывания шнурков, которые помогут сделать внешний вид обуви куда более привлекательным и необычным.
Как очистить монеты?

В этой статье описаны способы очистки старых монет в домашних условиях с помощью подручных средств. Одни являются быстрыми, другие – более длительными и щадящими, неспособными повредить поверхность экземпляров.

Какой стабилизатор напряжения для газового котла лучше выбрать
Преимущества газового оборудования
Современное газовое оборудование обладает наиболее оптимальными техническими и эксплуатационными характеристиками. Такие котлы легко программируются на нужные рабочие режимы и доводятся до нормы путем точных регулировок. За счет этого создается существенная экономия энергоносителей и соответственно, денежных средств. Однако, данные системы не могут обходиться без электроэнергии – они требуют непрерывного и сбалансированного питания.
Благодаря использованию электронных схем и другим конструктивным особенностям, газовые котлы имеют ряд отличий и преимуществ:
Наличие электронных схем, обеспечивающих оптимальный расход газа. В нужные моменты автоматика включает установленное количество горелок и регулирует высоту пламени на каждой из них.
С помощью тонких настроек электроника самостоятельно отслеживает изменяющиеся внутренние и внешние условия. После этого она выбирает и запускает наиболее оптимальный режим, обеспечивающий рациональное и экономичное функционирование системы с минимальным расходом газа.
Практически все модели оборудованы плавным розжигом. При наборе заданной температуры у них автоматически снижается интенсивность горения и количество повторных запусков котла, способствуя долговечной эксплуатации оборудования.
В современных системах с несколькими контурами температурные показатели отслеживаются на каждом участке. В памяти электронных блоков управления сохраняются все параметры, необходимые для поддержания установленных рабочих режимов. Программирование учитывает не только дни недели, но и часы, когда система должна будет работать с максимальной отдачей. В сферу регулировок попадают и циркуляционные насосы, оптимально распределяющие тепловую энергию по всем контурам отопления.
Электроника и автоматика постоянно следит за безопасностью оборудования. Несколько ступеней надежно защищают при сбоях в работе и аварийных ситуациях.
Таким электронным схемам необходимо стабильное электропитание, которое обеспечивается путем установки стабилизирующих устройств. Стоимость этих приборов совсем невелика по сравнению с возможными разрушительными последствиями от перепадов напряжения.
Какие типы стабилизаторов подходят для котлов
Производителями выпускается множество стабилизаторов различных моделей. Представленные на рынке приборы можно разделить на четыре типа:
электромеханические (сервоприводные)
релейные
электронные (тиристорные)
инверторные
Каждый тип обладает своими особенностями, плюсами и минусами, которые нужно учитывать при подборе. Приведем краткий обзор оборудования по каждому типу.
Электромеханические
Принцип действия основан на круговых обмотках трансформатора, по которым перемещаются угольные щетки, управляемые сервоприводом.
Плюсы: низкая стоимость, широкий диапазон входного напряжения, точность и плавность регулирования, способность переносить перегрузки, возможность работы при низких температурах и высокой влажности, надежная система защиты от перенапряжения и перегрева, длительный срок службы.
Минусы: невысокая скорость регулировки (реагирования), повышенный уровень шума, повышенные вес и габариты по сравнению с приборами других типов.
Такие стабилизаторы можно ставить для отопительных котлов, но не рекомендуется использовать их, если имеют место частые ощутимые скачки напряжения. Также по требованиям безопасности необходимо отдельное место установки.
Релейные
Широко распространённый современный тип стабилизаторов. Здесь ток, пропускаемый по обмотке трансформатора регулируется специальными реле, а не механическим способом. Некоторые ресурсы приводят информацию, что релейные СН не подходят для отопительных котлов из-за своего низкого быстродействия. Действительно, скорость отклика производимых ранее стабилизаторов этого типа была низкой, однако современные модели лишены этого недостатка.
Плюсы: доступная стоимость, широкий диапазон и высокая скорость регулирования, надежная система защиты, компактные размеры и легкий вес.
Минусы: ступенчатое регулирование, отсутствие запаса мощности, средний уровень шума, недолгий срок эксплуатации.
По соотношению цена/качество релейные стабилизаторы являются оптимальным выбором и широко используются с отопительными котлами.
Электронные
Электронные стабилизаторы регулируют ток также пропуская ток через трансформатор с помощью электронных ключей, что позволяет обеспечить компактные размеры прибора и его высокую эффективность.
Плюсы: широкий диапазон и высокая скорость регулирования, низкий уровень шума, компактные размеры, длительный срок службы.
Минусы: высокая стоимость, ступенчатое регулирование, отсутствие запаса мощности.
Электронные стабилизаторы более совершенное и универсальное решение для котлов отопления. Они имеют более высокую стоимость, чем релейные, поэтому менее распространены.
Инверторные
В инверторных стабилизаторах нет трансформатора, здесь переменный входной ток сначала преобразуется в постоянный, а затем из него генерируется необходимое переменное напряжение.
Плюсы: широкий диапазон входного и высокая точность выходного напряжения, высокая скорость и плавность регулирования, отсутствие шума, минимальные размеры и вес, долгий срок эксплуатации.
Минусы: высокая стоимость, отсутствие запаса мощности.
Стабилизаторы этого типа обеспечивают наиболее качественное регулирование, но имеют самую высокую цену среди перечисленных типов.
Подробнее про различные типы стабилизаторов напряжения для дома, написано в следующей статье: какие типы и виды стабилизаторов напряжения для дома существуют?
Конкретные примеры выбора стабилизаторов
Неплохо по надежности работают стабилизаторы латвийской фирмы «Ресанта». В ассортименте производятся релейные и электромеханические модели устройств. По мощности для газовых котлов подходят две модели электромеханических стабилизаторов: Ресанта ACH — 500 /1- ЭМ и Ресанта ACH — 1000 /1- ЭМ. Ниже приведены их характеристики.
Технические характеристики электромеханических стабилизаторов «Ресанта» (для увеличения масштаба кликните по картинке)
Если посмотреть на строчку «Время регулирования» вы увидите просто плачевную цифру – 10v/сек. То есть за секунду может быть компенсирован перепад на 10В. В реалиях на наших сетях перепады составляют в несколько раз больше. Что это значит? Такие стабилизаторы не смогут гарантировать безопасность газового котла.
Давайте рассмотрим примеры подбора стабилизаторов для конкретных моделей котлов. Например, владелец газового котла Vaillant turboTEC plus VUW 362-5 ищет стабилизатор, так как при установке его предупредили, что ремонтировать по гарантии оборудование не будут, если этого устройства не будет. Хорошо, что ребята попались честные и предупредили. Часто просто молча ставят штамп, а потом отказывают в ремонте. В месте проживания пропадание электроэнергии и скачки – дело обычное. Исходя из такого положения, лучший вариант – ИБП on-line типа с аккумуляторами для обеспечения работы на время отключений.
Если говорить о мощности стабилизатора, то в данном случае потребляемая мощность котла 175Вт. Для учета пиковых нагрузок умножаем эту цифру на 5: 175Вт*5=875Вт. То есть для этой модели газового котла «Виалант» подходит стабилизатор мощностью от 900Вт.
Выход из строя платы управления происходит из-за перепадов напряжения
Рассчитаем мощность стабилизатора для котла Baxi модель LUNA-3 COMFORT 240 i. Этот котел потребляет 80Вт. Рассчитываем пиковые нагрузки – 80Вт*5=400Вт. Для этого оборудования подойдет стабилизатор совсем маломощный, но менее 500Вт такие устройства бывают редко. Потому выбирайте один из пятисотватных. Кстати, другие котлы той же линейки потребляют намного больше электроэнергии, так что для каждой модификации требуется делать расчет.
Все автоматизированные газовые котлы требуют стабильного напряжения на входе. Пусть у них, как у Baxi стоят платы защиты от перепадов, но с перепадами в наших сетях они справляются не всегда. Некоторые сервисные центры, как в случае с «Виалантом», официально предупреждают о необходимости установки стабилизаторов. У других, как, например, у «Аристонов», это не требование, а рекомендация. Но при отсутствии стабилизатора на входе котла или в квартире/доме просто объявляют поломку не гарантийной из-за ненадлежащих условий эксплуатации. А условия эксплуатации определяются исходя из паспортных данных.
Давайте рассмотрим немецкие котлы. Навесной газовый котел Buderus Logamax U052-28. Вот требования по электропитанию.
Требования по электропитанию у «Будерусов»
Из чего следует, что при подаче большего или меньшего напряжения режим работы будет нештатным, то есть ремонт в случае повреждения за счет владельца котла. Для обеспечения нормальных условий работы ставьте стабилизатор напряжения, а для котла «Будерус» этой марки мощность устройства 155Вт*5=775Вт.
Та же картина, примерно у «Висманов». На сайте нет требований по установке стабилизатора (в Германии нет в таких устройствах необходимости), а рабочее напряжение тоже 210-230В. Так что обеспечьте, пожалуйста. У этой марки потребляемая мощность для настенных газовых котлов 130-165Вт. Даже если вы не хотите заморачиваться и считать для каждой модели, берите 1кВт: ни одному из устройств больше не нужно. В данном случае запас никак не повлияет на работоспособность, хотя отражается на цене.
Для газовых котлов «Виссман» необходим стабилизатор
Из всего сказанного выше, можно сделать вывод: вне зависимости от того, какой марки стоит у вас газовый котел, «Аристон», «Будерус», «Висман», «Бакси», «Беретта» или любой другой – ставьте стабилизатор. И безопасную работу газового котла обеспечат только на тиристорах. Пусть он и дороже. Просто помните, что стоимость платы управления (а именно она горит при повышенном/пониженном напряжении) – это половина стоимости котла.
Лучшие напольные стабилизаторы напряжения для газового котла
Напольное размещение расширяет возможности для производителей по оснащению стабилизаторов, потому что отпадает необходимость в компактном корпусе или малом весе. Часто в этой категории можно найти очень мощные модели до 2000 Вт, но встречаются и довольно компактные на 500-600 Вт.
Напольные стабилизаторы можно установить под столом, на столе, или специальной полке. Нередко их размещают в нише или тумбочке. Это избавляет владельцев от необходимости сверлить стены и прокладывать провода с кабель-каналами. КПД таких моделей варьирует от 85 до 97%. Взаимодействие с диапазоном входящего напряжения может быть от 140 до 270 В.

РЕСАНТА ACH-500/1-Ц Daewoo Power ProductsDW-TZM1kVA

Активная мощность, Вт 500 1000
Входное рабочее напряжение, В 140-260 140-270
Габариты (ШхВхГ), мм 110х133х134 306х363х433
Время отклика, мс 7 20
Вес, кг 2,5 3,16
РЕСАНТА ACH-500/1-Ц
Компактная модель с вытягивающейся резиновой ручкой для переноса. Относится к релейному типу и имеет мощность 500 В. Скорость срабатывания 35 в/с. Работает с диапазоном напряжения 140-260 В.
+ Плюсы РЕСАНТА ACH-500/1-Ц
На цифровом дисплее видно издалека отображающиеся значения.
Стальной корпус прочен и убережет ключевые детали при падении или ударе.
Бесшумная работа разрешает использовать недалеко от входа в спальню.
Простая установка и подключение.
Долго работает без поломок.
КПД 97%.
Резиновые ножки обеспечивают устойчивое положение даже на вибрирующей скользкой поверхности.
Время отклика 7 мс.
– Минусы РЕСАНТА ACH-500/1-Ц
Первое время издает при работе неприятный запах.
Дизайн очень простой, почти «советский».
Если нет места на полу или другой поверхности, то придется мастерить полку.
Короткий сетевой шнур, который большинству пользователей пришлось удлинять.
Только одна розетка.
Этот стабилизатор напряжения станет лучшим для небольшой котельной в частном доме, где его можно установить непосредственной близости от котла. Габариты 110х133х134 мм и вес 2.5 кг нисколько это не затруднят. Хозяевам не придется ничего сверлить и прикручивать. Перфорация в два ряда на корпусе содействует активному естественному охлаждению.
Daewoo Power Products DW-TZM1kVA
Стабилизатор выпускается в двух цветах лицевой панели: оранжевом и черном. Корпус полностью из металла и снабжен ручкой для транспортировки. На дисплее сразу отображаются два значения напряжения: входное и выходящее.
+ Плюсы Daewoo Power Products DW-TZM1kVA
Много функций самозащиты.
Информативная цифровая индикация.
Один из самых больших диапазонов по входящему напряжению.
Легкий вес 3 кг не затрудняет транспортировку.
Качественная сборка корпуса, с точной подгонкой всех деталей, убережет внутренние узлы от пыли.
– Минусы Daewoo Power Products DW-TZM1kVA
Не очень маленькие габариты 306х363х433 мм, требующие достаточно места для размещения.
Минимальная рабочая температура разрешена от +5 градусов, поэтому, в случае установки в котельной, она должна быть достаточно утеплена.
Время срабатывания 20 мс.
Присутствует погрешность в 8%, что важно учитывать при подборе к конкретному котлу.
Громкие щелчки при работе.
Вывод. Эта модель стабилизатора лучшая для установки в котельной рядом с мощным котлом. Подходит для районов, где часто наблюдаются скачки напряжения. Максимальный верхний предел для преобразования составляет 270 В. Два ряда перфорации для вентиляции уберегут ее от перегрева, а металлический корпус не даст повредить внутренние узлы.
Критерии выбора стабилизатора
Выбирая стабилизатор напряжения для своего газового котла, следует обращать внимание на несколько моментов
Параметры сети, к которой подключается прибор
Каждая из моделей имеет определенные требования к питающему оборудование напряжению. Большинство производителей указывает в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств – однофазные приборы, рассчитанные на стандартное напряжение в 220 В. Для них будет достаточно всего лишь 10% отклонения, чтобы стабилизатор вышел из строя.
Обязательно нужно учитывать колебание фактического напряжения, которое происходит в сети в течение суток. Очень хорошо выяснить низший и высший предел колебаний, поскольку, если верхняя граница будет «пробита», устройство немедленно обесточит газовый котел. Выбранная модель стабилизатора должна удерживать напряжение в строго заданных пределах, с учетом разрешенного допуска.
Величина нагрузки
Для корректной работы устройства необходимо определить, сможет ли оно справиться с предполагаемой нагрузкой. Маломощная модель просто не выдержит постоянных перегрузок. Покупка же чрезмерно мощного прибора – бессмысленная трата денег. Прежде всего, нужно определить потребляемую газовым котлом мощность. Ее можно посмотреть в паспорте устройства.
Здесь нужно быть очень внимательным и не перепутать тепловую и электрическую мощность. В данном случае понадобится электрическая или входная. Она указывается в разделе «Характеристики» цифрами с наименованием Вт. Тогда как в кВт указывается тепловая мощность. Взятую из паспорта величину нужно увеличить на треть. Это будет необходимый для корректной работы прибора запас.
Если к одному стабилизатору планируется подключить не только котел, но и насос, нужно учитывать полную нагрузку от обоих приборов. Нужно отметить, что специалисты не рекомендуют такую установку, но на практике это нередко случается. Важный нюанс заключается в учете величины пускового тока насоса, которая в некоторых случаях может втрое превышать номинальную. Для определения требуемой мощности стабилизатора нужно произвести следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножается на коэффициент 1,3.
Стабилизатор напряжения для газового котла в напольном исполнении более массивен. Такие устройства менее удобны в использовании, однако стоимость их ниже
Способ установки
В зависимости от способа крепления выпускаются три типа стабилизаторов:
Настенные. Небольшие устройства, закрепляющиеся непосредственно на стене.
Напольные. Приборы, предназначенные для установки на любой горизонтальной поверхности.
Универсальные. Могут закрепляться как на вертикальной, так, при необходимости, и на горизонтальной поверхности. Наиболее удобные модели, поскольку при необходимости их легко можно переустановить.
В целом стабилизатор для котла должен соответствовать следующим требованиям:
Иметь запас мощности. Чаще всего будет достаточно прибора, рассчитанного на 250-600 ВА.
Иметь защиту от перегрузки, от короткого замыкания и перегрева.
Иметь синусоидальное напряжение на выходе, иначе двигатель насоса будет поврежден.
Иметь автозапуск при включении электроснабжения после отключения.
Иметь функцию защитного отключения в случае выхода напряжения за пределы безопасности, так называемый «отсекатель» напряжения.
Иметь заземляющий вывод.
И еще несколько советов от специалистов-практиков:
В районах с интенсивной застройкой и на участках, обслуживающихся старыми подстанциями, очень часто случаются скачки напряжения. В таких условиях оптимальный выбор – тиристорный стабилизатор.
Если в паспорте понравившейся модели стабилизатора указано, что она работает в диапазоне порядка 200 В, или даже больше, стоит отнестись к такому прибору настороженно. Чаще всего качество выходного напряжения будет недостаточным
Особое внимание в этом случае стоит обратить на страну сборки и производителя. Его репутация станет гарантией качества.
Выбирая между напольным и настенным прибором, предпочтение стоит отдать второму варианту. Такие устройства существенно экономят место, кроме того, риск их случайного механического повреждения минимальный.
Очень удобны настенные стабилизаторы напряжения. Приборы компактны, устойчивы к механическим повреждениям, однако их стоимость несколько выше, чем у напольных
Зачем для газового котла нужен стабилизатор напряжения
Подача электроэнергии в газовый котел требуется для нескольких узлов:
циркуляционный насос;
вентилятор турбонаддува;
электронная плата управления с подключенной сетью датчиков (самодиагностика).
Первые два устройства вполне устойчивы к перепадам рабочего напряжения. К наиболее требовательным группам потребителей относят плату управления. Она обладает тонкими настойками, позволяющими определять наличие пламени на горелке и прочими установками безопасности. Сразу детектируется перегрев теплоносителя, падение давления, отсутствие циркуляции и прочие важные параметры котла.
Любой скачок или изменение режима электропитания могут дать сбой в системе и вызвать череду ложных срабатываний датчиков.
Если подобная ситуация будет повторяться часто, плата управления перегорит. Новый узел стоит дорого, дополнительная плата потребуется за замену элемента и новую настройку систем котла.
Неизвестно, каков будет результат подобной замены. поскольку уровень подготовки специалистов сервисных центров бывает разный. Кроме того, на время ремонта дом останется без обогрева (если нет резервного котла, что бывает редко).
Поэтому, одновременно с приобретением котла необходимо купить стабилизатор напряжения и пользоваться им с самых первых дней работы системы.
ВАЖНО!
Стабилизаторы не спасают от полного отключения питания. Для отдаленных поселков это следствие изношенности и перегрузки сетей является обычным явлением
Если такая ситуация стала нормой, лучше приобрести энергонезависимый котел, не нуждающийся в электропитании и более надежный в условиях нестабильной подачи энергии.
ТОП-5 стабилизаторов напряжения с двойным преобразованием
К наиболее качественным и надежным видам стабилизаторов относят устройства с двойным преобразованием. Рассмотрим наиболее заметные модели:
Штиль IS550
Стабилизатор напряжения малой мощности (400 Вт), рассчитанный на работу с одним потребителем. Компактный, легкий прибор. Предназначен для навесного монтажа. На выходе однофазное напряжение, погрешность составляет всего 2%.
Параметры прибора:
входное напряжение — 90-310 В;
выходное напряжение — 216-224 В;
КПД — 97%;
габариты — 155х245х85 мм;
вес — 2 кг.
Достоинства:
высокая точность стабилизации, ш
ирокий диапазон входного напряжения,
компактность и малый вес.
Недостатки:
низкая мощность,
слишком высокая цена.
Штиль IS1500
Бытовой стабилизатор напряжения с двойным преобразованием. Мощность составляет 1,12 кВт. Рассчитан на работу с однофазным током частотой 43-57 Гц.
Основные параметры:
входное напряжение — 90-310 В;
выходное напряжение — 216-224 В;
КПД — 96%;
габариты — 313х186х89 мм;
вес — 3 кг.
Достоинства:
компактность,
привлекательный внешний вид,
малый вес.
Недостатки:
шум от работающего вентилятора, для которого в паспорте нет данных о сроке службы.
Штиль IS350
300-ваттный стабилизатор с двойным преобразованием напряжения. Отличается высокой точностью стабилизации — 2%.
Параметры прибора:
входное напряжение — 90-310 В;
выходное напряжение — 216-224 В;
КПД — 97%;
габариты — 155х245х85 мм;
вес — 2 кг.
Достоинства:
компактность,
малый вес прибора,
способен работать с разными источниками,
обладает высокой точностью.
Недостатки:
малая мощность,
слишком высокая цена прибора.
Штиль IS1000
Стабилизатор мощностью 1 кВт. Прибор с двойным преобразованием напряжения, предназначен для настенного монтажа. Отличается компактностью, малый вес устройства не создает лишней нагрузки на опорные конструкции.
Характеристики стабилизатора:
входное напряжение — 90-310 В;
выходное напряжение — 216-224 В;
КПД — 97%;
габариты — 300х180х96 мм;
вес — 3 кг.
Достоинства:
высокое быстродействие,
надежность,
диапазон входных напряжений весьма велик, что не дает причин для беспокойства за бытовую технику и электроприборы.
Недостатки:
малая длина шнура питания,
небольшой шум от вентилятора,
неудобное расположение вилок для потребителей.
Штиль IS3500
Стабилизатор с двойным преобразованием мощностью 2,75 кВт. Рассчитан на навесной монтаж, обладает высокой точностью работы (всего 2% погрешности).
Основные параметры прибора:
входное напряжение — 110-290 В;
выходное напряжение — 216-224 В;
КПД — 97%;
габариты — 370х205х103 мм;
вес — 5 кг.
Достоинства:
высокая точность,
надежность,
широкий диапазон напряжений на входе.
Недостатки:
чрезмерный уровень шума от охлаждения,
сравнительно высокая стоимость.
Рейтинг лучших стабилизирующих устройств
Предлагаем вашему вниманию наш собственный ТОП 7 лучших стабилизаторов 220В, который мы составили, изучив многочисленные рейтинги магазинов электроприборов и отзывы покупателей. Отсортированы данные модели в порядке уменьшения качества.
Powerman AVS 1000D. Тороидальный агрегат с высокими стандартами качества: низкий уровень шума, высокий КПД, небольшие габариты и вес. Мощность этой модели составляет 700 Вт, рабочая температура в пределах 0…40°C, а входное напряжение колеблется в диапазоне 140…260В. Обладает шестью ступенями регулировки и двумя выходами, а время реакции всего 7 мс.
Энергия Ultra. Одна из лучших электронных моделей для газового котла buderus, baxi, viessman. Обладает высокими техническими параметрами: мощность нагрузки 5000-20 000Вт, диапазон 60В-265В, временная перегрузка до 180%, точность в пределах 3%, морозоустойчивость от -30 до +40 °С, настенный тип монтажа, абсолютная бесшумность работы.
Rucelf Котел-600. Отличный аппарат в качественном металлическом корпусе, внутри которого имеется хорошо изолированный автотрансформатор. Обладает высокими техническими параметрами: мощность 600ВТ, диапазон 150В-250В, работа в пределах 0…45°C, четыре ступени регулировки, а время реакции составляет 20 мс. Имеется одна евророзетка, которая находится снизу. Настенный тип крепления.
Ресанта ACH-500/1-Ц. Прибор релейного типа с мощностью 500 Вт и входным напряжением 160…240 В. Изделия марки Ресанта имеют две вариации исполнения. Время реакции составляет 7 мс, обладает четырьмя ступенями регулировки и встроенной защитой от перегрева, короткого замыкания, высокого напряжения. Подключается к розетке с заземлением.
Sven AVR Slim-500. Несмотря на китайское происхождение, релейный прибор обладает достойным качеством монтажа и техническими характеристиками: мощность 400Вт, четыре ступени регулировки, входное напряжение в пределах 140…260 В. Свен способен функционировать при температуре от 0 до 40°C. Оснащен тороидальным автотрансформатором с датчиком перегрева. Время реакции всего 10 мс.
Штиль R600ST. Единственный электронный стабилизатор, предназначенный специально для газовых колов. Благодаря симисторным ключам, рабочее напряжение составляет от 150 до 275В. Мощность устройства – 480Вт, температурный диапазон — 1…40°C, четырехступенчатая регулировка, время реакции составляет 40 мс. Имеется отдельный контур для каждой из двух Евророзеток. Полностью бесшумная работа.
Бастион Teplocom ST-555. Еще одна модель релейного типа, но мощность которого на порядок ниже — 280 Вт, а входное напряжение составляет 145…260 В. Также в отличие от марки Ресанта, время реакции Бастиона составляет 20 мс, а количество ступеней всего три. Кроме того, прибор нагревается в процессе работы и в нем отсутствует автоматический предохранитель.
Как подключить устройство к котлу?
Теперь необходимо изучить схему правильного подключения стабилизирующего прибора.
Прежде всего, чтобы защитить свой газовый котел, непосредственно перед ним необходимо сетевой фильтр, а сразу после входящей автоматики – реле контроля напряжения.
Как правило в местах использования отопительных котлов, электропитание передается при помощи двухпроводной воздушной линии которая оборудована системой заземления ТТ. В такой ситуации необходимо добавить УЗО с током уставки до 30 мА.
Таким получается следующая схема:
Внимание! И стабилизатор, и газовый котел должны быть оборудованы заземлением!
Для того чтобы заземлить котел (а также и остальные электроприборы), в системе ТТ требуется обустроить отдельный заземляющий контур, который полностью изолирован от нулевого рабочего проводника, а также и от остальной сети. Сопротивление заземляющего контура рассчитывается согласно нормативам Правил устройства электроустановок.
Вывод: какой стабилизатор для газового котла выбрать
Из всего описанного выше можно подвести итог, какое стабилизирующее устройство подойдет для газового котла наилучшим образом:
однофазный;
с мощностью от 400 Вт или на 30-40% больше мощности котла;
любого вида, кроме электромеханического, либо электромеханический прибор установить в другом помещении.
Для потребителей главным критерием выбора стабилизаторов напряжения является цена изделия. Одна по одной и той же стоимости можно купить прибор, который не подходит для газового оборудования вовсе или же приобрести надежную модель, которое обеспечит достойную защиту. Поэтому при выборе стабилизирующего устройства необходимо учитывать перечисленные параметры, а не только цену.
<noscript><img loading='lazy' src='/800/600/http/img.promportal.su/foto/good_fotos/613/6135124/stabilizatori-napryazheniya_foto_largest.jpg' /></noscript> youtube.com/embed/7Fpc7HzCATw?feature=oembed&wmode=opaque” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>
Как выбрать стабилизатор напряжения для газового котла
Если тип стабилизатора вы выбрали, пришло время определиться с мощностью. Потребляемая мощность котла указана в паспортных данных, обычно она колеблется от 100Вт до 200Вт. Но это средняя мощность. В моменты включения/выключения устройств она может быть больше в 4-5 раз. Потому умножаете цифру из паспорта на 5, добавляете небольшой запас (10%) и имеете требуемую мощность.
Определившись с мощностью, нужно выбрать брэнд
В первую очередь обратите внимание не на строчку «страна-производитель», а на ассортимент продукции. И в Китае делают неплохую технику
Тут вопрос качества, а не географии. Если фирма выпускает стабилизаторы в широком диапазоне мощностей – это хороший признак: технология отработана. Не советуем брать новинки, так как для нормальной обкатки модели требуются годы. А для стабилизаторов лучшее – это проверенное.
Если говорить о производителях конкретно, то лучше всех себя показали устройства российского производства: Штиль, Лидер, Прогресс. Неплохо работают украинские Volter. Из Европы в Россию поставляются только итальянские Orion. Других «европейцев» (не считая стран СНГ и прибалтов) по заверениям специалистов на рынке нет. Есть еще белорусские ЗОРД. Их собирают из китайских запчастей.
Стабилизатор Штиль российского производства имеет хорошие характеристики
Если говорить о технических характеристиках, на которые можно обратить внимание, это на:
Время отклика и скорость реакции на изменение напряжения. Время отклика измеряется в миллисекундах. Чем меньше это параметр, тем лучше для котла. Скорость реакции измеряется в вольтах в секунду (в/сек) — это на сколько за секунду может откорректировать напряжение данный прибор. Тут подход другой – чем выше значение, тем лучше.

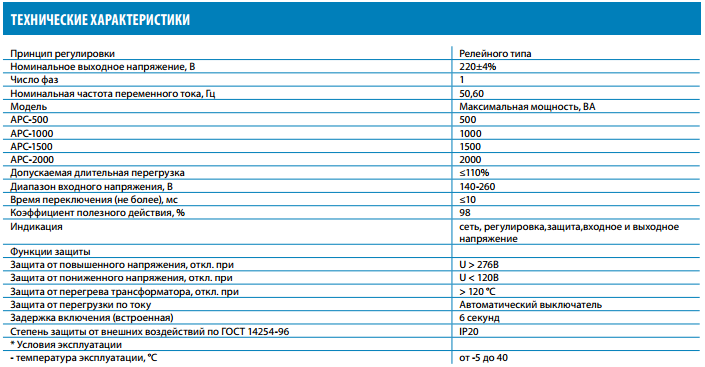

Технические характеристики релейного стабилизатора «Ресанта» (для увеличения масштаба кликните по картинке)
Рабочий диапазон напряжения на входе. Это те максимальное и минимальное значения напряжений, которые прибор может «выровнять». При превышении порога в одну или другую сторону стабилизатор просто отключит котел до восстановления напряжения в пределах нормы. Если для телевизора или другой бытовой техники такое явление приемлемо, то частые отключения газового котла в морозы могут привести к разморозке системы. Потому измеряем максимальное и минимальное напряжение в сети (тестером) и берем по этой характеристике с некоторым запасом. Но тут нужно учесть вот что: чем более широкий диапазон может скорректировать стабилизатор, тем дороже он стоит.
Количество уровней коррекции. Этот параметр указывается для релейных и электронных моделей. Чем больше их, тем точнее поддерживается напряжение, но и большую стоимость имеет прибор.
Метод установки. Есть модели напольные или настенные. Так как для газовых котлов мощные стабилизаторы не нужны, в большинстве своем они настенного исполнения.
Рабочий диапазон температур. Обычные устройства работают при температуре от +5 о С до +40 о С, то есть подходят для установки в помещении. Уличные варианты предполагают наличие кожуха, и тогда могут эксплуатироваться и при минусовых температурах. Но если у обычной модели указаны минусовые температуры, это, скорее всего, маркетинговый ход, а не реальные значения.
Все стабилизаторы небольшой мощности (а такие для газовых котлов и нужны) рассчитаны на однофазные сети 220В. Трехфазные стабилизаторы нужны лишь в том случае, когда сам котел у вас требует трехфазного подключения.
Типы стабилизаторов
Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:
Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.

По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.
Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.
Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.
Как выбрать стабилизатор
При покупке отталкивайтесь от основных параметров:
Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
Диапазон выходного напряжения прибора.
Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.

Требования к качественному стабилизатору для газового котла:
Эстетичный внешний вид.
Маленькие размеры и достаточная мощность.
Возможность настенного или напольного размещения.
Простота и надежность.
Бесшумность в работе и надежный тепловой режим работы.
Электронное исполнение.
Цена стабилизатора должна оправдывать его технические характеристики.
<noscript><img loading='lazy' src='/800/600/http/remont-kotla24.ru/files/content/podbor/kotel_do_100_2.jpg' /></noscript> youtube.com/embed/mLP-xJZ0nus?feature=oembed&wmode=opaque” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>
Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.
Производители электронных и механических стабилизаторов
Популярные модели стабилизаторов зарубежного и отечественного производства:
Характеристики \ Модель СНАП-500
VEGA-50-25
РЕСАНТА АСН-2000 Shteel-1000
Стабилизатор Механический Электронный
Мощность 500 Вт 500 Вт 2000 Вт 1000 Вт
Скорость регулировки, сек 1,0 0,3 0,5-0,7 0,2
Входное напряжение 150-250 В 172-288 В 140-260 В 132-260 В
Точность напряжения на выходе стабилизатора, % 1 0,5 1,5 2,5
Защита Нет Есть Есть Есть
Рабочая температура -5/+40°С -25/+45°С 0/+45°С +5/+40°С
Срок эксплуатации 1-3 года 7-15 лет 5-10 лет 10-20 лет
Габариты 175x190x140 мм 275x425x260 мм 100x183x240 мм 240x170x120 мм
Масса 4 кг 16 кг 4,2 кг 6 кг
Гарантийный срок обслуживания 1 год 5 лет 2 года 5 лет
Производитель КНР Италия Россия Украина
Стоимость 30 $ 600 $ 700 $ 140 $
Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.
какой лучше выбрать
Для чего нужен стабилизатор котла?
Газовые котлы в современных системах теплоснабжения представляют собой сложные установки с электрическими элементами, чувствительными к потребительским качествам напряжения, а именно: щиты управления и автоматики безопасности, насосы циркуляции теплоносителя, системы розжига топлива и включения вентиляционной установки.
К выбору лучше отнестись серьезно. Источник фото: rusthermo.ru
По этой причине при покупке дорогого котла нужно заранее побеспокоиться об особой защите его цифровых карт от сетевых нарушений. Именно поэтому в России вообще не стоит вопрос, нужен ли стабилизатор напряжения для отопительного оборудования, все потребители понимают, что нужно.
Российские электрические сети не гарантируют потребительского качества электроэнергии, необходимого для нормального функционирования систем отопления, что очень важно при использовании импортных газовых агрегатов, дорогого «содержимого», требующих жестких параметров электроснабжения.
Использование стабилизаторов защищает дорогостоящее оборудование от повреждений, что также немаловажно для оборудования, находящегося на гарантии.
Все дефекты газовых установок, возникшие в результате скачков напряжения, не покрываются гарантией, поэтому работы по восстановлению оплачивает владелец установки за свой счет.
Модельный ряд инверторных стабилизаторов “Штиль” для газовых котлов
При выборе стабилизатора для работы с котлом отопления необходимо исходить в первую очередь из электрической мощности котла, которая складывается из мощностей циркуляционного насоса, вентилятор, система розжига, а также элементы индикации и автоматики. Не следует путать тепловую мощность котла с электрической – это разные физические величины! Первая измеряется в кВт и обозначается в технической документации как «мощность», вторая обычно называется «электрическая мощность», «мощность подключения» или «мощность» и измеряется в Вт (50-200 Вт для газовых котлов). бытовых систем отопления).
Во избежание перегрузок мощность стабилизатора следует выбирать с запасом 20-30% относительно электрической мощности котла. Поэтому для большинства котлов, используемых в быту, достаточно стабилизатора мощностью 250-500 Вт. Из линейки инверторных стабилизаторов «Штиль» этому критерию соответствуют модели InStab IS350 и InStab IS550.
Ознакомьтесь с полным ассортиментом инверторных стабилизаторов напряжения для газовых котлов.
Стабилизатор напряжения
Основы работы такого оборудования необходимо знать перед выбором стабилизатора напряжения для газового котла.
Основные узлы регулятора напряжения
Устройство выполнено из следующих конструктивных узлов:
Автотрансформатор с различными обмотками, отвечает за соответствие выходных показателей общеустановленным характеристикам.
Устройство контроля, определяющее конфигурацию входящего напряжения.
Предохранители, отключающие устройство при выходе характеристик электрической сети за допустимые значения.
Автоматика управления, изменяющая направление тока, протекающего по обмоткам.
Батарейки, питающие устройство при отсутствии электричества.
У релейных стабилизаторов напряжения для газового котла с 10% рабочей шкалой напряжение меняется в районе 220 В, колеблясь на 10% в разные стороны от базы.
Вот почему стабилизатор щелкает при частом срабатывании реле из-за плохого качества электроэнергии. Технологически эффект стабилизации получается по-разному, в зависимости от модификации устройства.
Тип стабилизатора
Срок безремонтной работы газового котла с насосом и розжигом от сети зависит от стабильного и постоянного напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то весьма желательно. Современные стабилизаторы делятся на три типа:
Релейного типа – самые дешевые, но не самые долговечные устройства. Подгорание контактов вынуждает владельца менять устройство каждые 3-4 года. Точность амплитуды стабилизации также оставляет желать лучшего.
Стабилизаторы на серводвигателях могут плавно выравнивать выходное напряжение, но работают они медленнее, что увеличивает риск аварии.
Электронные схемы на основе управляемых тиристоров (симисторов) и микропроцессоров долговечны, имеют высокую точность стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.
По другим параметрам стабилизаторы делятся на устройства постоянного или переменного тока, напольные или настенные конструкции, однофазные или трехфазные устройства. В таблице приведены технические характеристики самых популярных моделей стабилизаторов 2014 года. Анализ показывает, что электронное устройство может работать в любых условиях, при любых перепадах напряжения. Электронный стабилизатор не искажает форму волны напряжения, а значит, газовый котел будет работать стабильно и надежно.
Стабилизатор с механическим или сервоприводом имеет большее время отклика при колебаниях входного напряжения и тока. То есть при скачках амплитуды механическое устройство не успевает выровнять амплитуду и колебания напряжения идут на электронные и электрические устройства котла. Качания случаются редко, но часто вызывают поломки электроники нагрузки.
Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только владелец агрегата. Играет роль стоимость устройства и требования к нему, и даже габариты стабилизатора. Поскольку газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.
Как выбрать стабилизатор
При покупке отталкивайтесь от основных параметров:
Мощность стабилизатора определяется суммарной мощностью нагрузок – насоса, щита управления, газовой горелки и других элементов автоматики. Стандартная мощность стабилизатора 150-350 Вт.
Диапазон выходного напряжения устройства.
Напряжение сети. Для определения разности напряжений в разное время суток следует периодически проводить измерения, а затем брать среднее арифметическое.
Требования к стабилизатору качества для газового котла:
Эстетический вид.
Небольшой размер и достаточная мощность.
Возможность установки на стене или на полу.
Простота и надежность.
Бесшумная работа и надежный температурный режим.
Электронное исполнение.
Цена стабилизатора должна быть обоснована его техническими характеристиками.
Скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно по рекомендации друзей, консультантов или газовиков.
Electronic and mechanical stabilizer manufacturers
Popular models of stabilizers of foreign and domestic production:
10 2000 ВАТТЫ
Specifications \ Model SNAP-500 VEGA-50-25 RESANTA ASN-2000 Shteel-1000
Стабилизатор Mechanical Электронный
Power 500 Вт 500 Вт 2000 Вт 1000 ВАТТЫ 2000 Вт 1000 ВАТТЫ 1000 ВАТТЫ0111
Скорость регулировки, SEC 1,0 0,3 0,5-0,7 0,2
Входное напряжение 150111011111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111. .. 140-260V 132-260V
Voltage accuracy at the output of the stabilizer,% 1 0,5 1,5 2,5
Protection Not есть есть есть
Working temperature -5 / + 40 ° С -25 / + 45 ° C 0 / + 45 ° C + 5 / + 40 ° C
Lifetime 1- 3 years 7-15 years old 5-10 years 10-20 years
Dimensions (edit) 175x190x140 mm 275x425x260 mm 100x183x240 mm 240x170x120 mm
Weight 4 кг 16 Kg 4.2 kg 6 Kg
Service warranty period 1 year 5 years 2 years 5 years
Manufacturer PRC Italy Russia Украина
Стоимость 30$ 600$ 700$ 140$
Как видите самые дешевые китайские механические устройства. Российские стабилизаторы самые дорогие по диапазону мощностей и другим техническим характеристикам. Однако стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией – это может дорого для вас обернуться.
Обязательные требования к стабилизатору
Мощность является базовым параметром, от него зависит работоспособность устройства. Это значение учитывается при выборе стабилизатора напряжения для газового котла.
Чем больше электроэнергии потребляет котел, тем больше требуется мощности стабилизации. На рынке электрооборудования выпускаются модификации от 0,50 до 3,50 кВт.
Не менее важным параметром для выбора устройства является быстродействие, которое характеризует реакцию на преобразование напряжения.
Чем раньше устройство обнаружит сбой, тем слабее будет искривление кривой тока. Так в инверторных устройствах стабилизация происходит мгновенно в 2 этапа, поэтому котел полностью защищен от сбоя в сети.
При выборе защитного устройства необходимо обращать внимание на уровни безопасности. Все защитные комплексы двойного преобразования защищают от короткого замыкания, неправильного подключения, переполюсовки и перезаряда аккумуляторов.
Типы и функциональные характеристики
Стабилизатор напряжения для газового котла включает в себя простые и интуитивно понятные функции. При перепадах сетевого напряжения в пределах определенного интервала возможностей устройство должно подавать в систему питание со свойствами, соответствующими нормальным значениям или наиболее близкими к ним. Если скачки напряжения очень велики и выходят за пределы возможностей стабилизатора, то его система должна полностью отключить цепь питания до возвращения входных показателей в определенный интервал.
Этот метод создает правильную работу всего оборудования, подключенного к устройству, и не допускается его неисправность при больших скачках напряжения.
Для потребителей предоставлен большой ассортимент устройств данного способа работы, в различном исполнении и широком диапазоне эксплуатационных возможностей. Если за вариант аварийного отключения устройства чаще всего отвечает предохранительное реле, выполняющее аналогичное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов делятся на виды по принципу действия на электромеханические, релейные и электронные.
Стабилизаторы электромеханические
В таких исполнениях устройств выравнивание напряжения до нужной величины осуществляется перемещением угольных токосъемных щеток по обмотке автотрансформатора. Подвижная часть перемещается с помощью встроенного сервопривода.
1 – витки автотрансформатора.
2 – угольная щетка коллектора.
3 – сервопривод.
Эта схема хорошо себя зарекомендовала – отличается повышенной точностью стабилизации, ее стоимость невысока. Электромеханические стабилизаторы имеют свои особенности, ограничивающие их использование с газовым оборудованием.
Между коллектором и угольной щеткой возникает искрение, которое увеличивается по мере износа узла. Электроприборы с искровым эффектом не должны использоваться в котельной из соображений безопасности. Стабилизатор можно вынести в другую комнату, но его действие сопровождается шумом, а это многим не нравится. Производительность такой модели стабилизатора низкая, общее время реакции на скачок напряжения до 2-х секунд. Это большое значение для чувствительной электронной системы газового котла.
Также подобные устройства недолговечны из-за узлов трения и кинематики. Из этого можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо применять с особой осторожностью.
Релейные стабилизаторы
Такие устройства имеют другую конструкцию. Переключение между обмотками осуществляется с помощью реле. В этих устройствах отсутствует искрение контактов, так как реле помещено в герметичный корпус.
1 – Выводы катушек.
2 – группа реле коммутации выходов.
Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатое регулирование и низкую точность стабилизации выходного напряжения (8%). Этого достаточно для многих устройств.
Стабилизаторы релейного типа быстро реагируют на изменения в электросети, легко переносят большие нагрузки, имеют широкий диапазон входного напряжения. Эти устройства надежно и долго функционируют, имеют невысокую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако если в котельной много шума, такой шум от контактов вряд ли будет слышен. На сегодняшний день такие релейные стабилизаторы можно отнести к наиболее популярным моделям.
Электронные стабилизаторы
Разработка стабилизаторов напряжения с электронными компонентами стала значительным шагом вперед. Роль переключателей для переключения между обмотками играют полупроводниковые элементы (тиристоры и симисторы). Это создает самую высокую скорость устройства, выше цепи реле.
Электроника ускоряет действие стабилизации и увеличивает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора напрямую зависит от количества ступеней регулировки. Это аналогично устройствам релейного типа. Электронные стабилизаторы более компактны, не создают шума, неприхотливы к внешней среде.
Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как и других типов устройств, в нем нет. Основной причиной отказа от покупки данного типа устройств является повышенная стоимость устройства.
Есть и другие типы регуляторов, с двойным инверторным преобразователем, идеальное выравнивание выходного напряжения. Но для оборудования котельной подобные устройства будут слишком дорогими, а их покупка нецелесообразна.
Какой тип подходит для котла
Современный рынок цифрового цифрового оборудования представляет большой выбор защитных устройств, с разнообразным принципом действия. Прежде чем выбрать стабилизатор напряжения для газового котла, необходимо разобраться в основах их функционирования.
Инвертор
Это устройства для двухсистемного преобразования. Первичный при преобразовании переменного тока в постоянный. Вторичные – наоборот, в связи с чем появилось еще одно их название: инверторные.
Стабилизатор инверторный ШТИЛ. Источник фото: shop.ecoteco.ru
Изначально нестабильный ток из сети поступает на выпрямитель и корректор мощности аппарата, где происходят процессы фильтрации и стабилизации. После этого энергия накапливается на пластинах огромного количества конденсаторов.
Для стабильной и долговременной работы котла необходимы параметры сети с правильными синусоидальными качествами.
Этот тип защиты создает идеальную синусоиду благодаря использованию инвертора. Заряд с конденсаторов, после завершения 1-го этапа преобразования, передается во вторую часть устройства, где снова преобразуется – обратно со стабильными выходными синусоидальными параметрами.
Реле
Релейные устройства имеют автоматический трансформатор и специальную электронную схему, управляющую трансформатором. Отличаются – это реле, поэтому и получили свое название.
С помощью этого небольшого устройства осуществляется переход тока между различными обмотками. Изначально такие стабилизаторы напряжения на 220 В выпускались в бустерном формате.
Схема стабилизатора реле
Позже в устройство были внесены изменения, позволившие использовать их как для повышения, так и для понижения напряжения.
Следует признать, что представленные на рынке модификации не могут демонстрировать хорошее качество. Некоторые производители, в основном из Азии, удешевляют стабилизатор за счет использования не очень качественных комплектующих, что сказывается на низком сроке службы устройств.
Электронные
Этот тип часто называют симисторами, на сегодняшний день они считаются лучшими с хорошими технологическими и эксплуатационными параметрами. Принцип работы устройства основан на автоматическом способе переключения преобразователя с поддержкой цифровых ключей – симисторов, которые являются первопричиной мгновенной реакции устройства на всевозможные деформации характеристик сети.
Единственный недостаток – приличная стоимость устройства. В этой группе устройств рейтинги возглавляет стабилизатор напряжения для газового котла Штиль.
Электромеханический
Этот тип относится к очень простым, но сверхкачественным устройствам, способ работы основан на скольжении ползунка по вторичной обмотке привода. Ползунок перемещает щетки, уменьшая или увеличивая количество витков, находящихся под напряжением.
Конечно, ползунок не сможет двигаться самопроизвольно. Делается это электродвигателем или, как его еще называют, сервоприводом.
Электромеханический стабилизатор
Двигатель находится под непосредственным управлением процессора, который контролирует напряжение. При изменении характеристик сети микропроцессор подает сигнал на электродвигатель, который запускается и инициирует направление ползунка по обмоткам, в ту или иную сторону, на основании чего параметры сети уменьшились или увеличились .
Типы стабилизаторов
Рассмотрим типы по принципу действия.
Релейные или электронные … Подключаются к сети с диапазоном 135-315 В. Одно из самых дешевых устройств. К плюсам релейного типа можно отнести:
Хорошая скорость отклика (100мс).
Компактность и малый вес.
Стабильная синусоида. Точность выходного тока составляет 7,5%.
Минусы:
Довольно шумная работа (слышны щелчки).
При переключении обмоток лампочка может мигать.
Короткий срок службы.
Электромеханический или сервопривод … Напряжение регулируется щеткой, которая перемещается вокруг двигателя.
Преимущества:
Высокая точность (3%).
Работа в широком диапазоне.
Плавная регулировка выходной частоты.
Низкая стоимость.
Недостатки:
Через три-четыре года регулировочную щетку придется заменить.
Прибор не будет работать в холодном помещении.
Медленный отклик.
Из-за принципа действия может открыто искрить.
Симистор или тиристор … Это лучший прибор на сегодня, хотя его стоимость выше, чем у двух предыдущих. Высокая точность срабатывания 2–3 % за счет большого количества обмоток. Разбег – 214-226 В.
Плюсы:
Высокая скорость (10–20 мс) и точность.
Стабильная и тихая работа.
Минусы:
Высокая цена.
Двойное преобразование (инвентарь). Отдельный вид защиты, который можно назвать самым надежным. Первоначально устройство преобразует переменный ток в постоянный, а затем обратно в переменный ток с чистой синусоидой. Рабочий диапазон 120-300 В. Мгновенно реагирует на скачок или понижение напряжения.
К недостаткам можно отнести высокую стоимость устройства.
Ширина импульса (ШИМ). Устройство основано на срабатывании генератора импульсов. Он обеспечивает точный выходной ток. Позволяет полностью синхронизироваться с газовым котлом. Рекомендуется для подключения к низкочастотной сети.
Какое устройство лучше выбрать зависит еще и от количества фаз. Вы можете выбрать устройство со встроенным аккумулятором, который продолжит работу в случае отключения электроэнергии.
Количество фаз
Выбор количества фаз зависит от параметров сети. Если он однофазный, то нужен такой же тип защитного устройства.
Однофазный … Подходит для настенного и напольного отопления. Его часто устанавливают в домах и квартирах с номиналами сети 220 В. Служит для выпрямления мощностью до 135 кВА.
Трехфазный … Применяется больше в промышленных целях для подключения в котельных. Диапазон мощности 380-400 В. Может использоваться и в бытовых условиях, если параметры подключения соответствуют заявленным.
На что обратить внимание при выборе
Для выбора оптимальной модели обратите внимание на следующие параметры:
Мощность котла. Электрические модели разных марок «Buderus», «Visman», «Ariston», «Bosch» имеют различный рабочий диапазон – может быть 10 или 24 кВт. Это необходимо учитывать при выборе.
Время отклика. Задается в миллисекундах (мс). Параметр подскажет, сколько времени требуется стабилизатору для выравнивания напряжения при скачке.
Входное напряжение. Рекомендуемый диапазон 140–260 Вт.
Точность коррекции выхода. Так вы узнаете, насколько хорошо «питает» ваш котел.
Рабочая температура. Это относится к температуре окружающей среды, при которой оборудование работает нормально. Обычно это +5 – +40 градусов.
Метод размещения. Настенные варианты легче и компактнее, занимают минимум места. Напольные чаще используются в промышленных целях для мощного оборудования.
Для расчета мощности стабилизатора сложите мощности всех устройств, которые к нему подключены. Умножьте полученное число на 1,3 (скачок при старте).
Как подобрать мощность стабилизатора
Защитное устройство должно иметь хорошую мощность, чтобы обеспечить работоспособность абсолютно всех элементов, подключенных к котлоагрегату: блока управления агрегатом, насоса циркуляции теплоносителя и вентилятора.
Поэтому в первую очередь необходимо уточнить, сколько узлов потребления электрического тока будет подключено через стабилизатор.
Данные о мощности прописаны в паспортах. Кроме того, необходимо учитывать, что потребители тока, например, такие как насос, имеют повышенные пусковые мощностные характеристики. Следовательно, расчетное значение необходимо увеличить на 1,3.
Какой выбрать
Выбор стабилизатора определяется конструктивными особенностями котла, типом горелки, видом топлива и другими особенностями установки. Следует немедленно отказаться от использования электромеханических (боковых) устройств.
При работе сильно искрят, что недопустимо в помещениях (особенно в отдельных камерах) с газовыми приборами.
Рассмотрим, какие стабилизаторы хороши для отдельных серий и моделей котлов Бакси:
Серия SLim
Подбор стабилизаторов должен основываться на расчете величины потребляемой мощности. Для котлов серии SLim был проведен ряд испытаний, по результатам которых стабилизаторы и «Штиль» показали наилучшие характеристики.
Предлагают широкий выбор устройств для различных задач, в том числе и для нормализации рабочего напряжения котлов Бакси Слим.
Приборы имеют хорошие характеристики, малую погрешность и большой диапазон входного напряжения, что позволяет успешно работать с мощными напольными установками серии Slim.
Серия Baxi Luna
Для котлов серии Luna серии Luna 3 или Luna Comfort протестированы различные устройства от нескольких производителей. Проверялись показатели мощности, скорости, точности стабилизации.
Специалисты отмечают, что почти все отечественные стабилизаторы демонстрируют одинаково стабильные показатели, оптимальные для котлов этих линеек. … Лидером по результатам испытаний стала продукция, продукция которой смогла показать наилучшие результаты.
Имеют очень приемлемую стоимость при широких возможностях и высоком качестве работы.
Eco Four 24F
Самый верный способ определить подходящую модель стабилизатора – рассчитать мощность по показателям потребления. Это позволит выбрать устройство, способное качественно выполнять свои задачи, не переплачивая за лишнюю мощность или другие ненужные функции.
Потребляемая мощность модели 80 Вт. Умножая его на коэффициент надежности (1,3), получаем минимально допустимую мощность стабилизатора.
Полученное значение равно 104 Вт, но выбирать следует из чуть более высоких значений, чтобы учесть неизбежное падение показателей со временем.
Eco 4s 24 F
Потребляемая мощность котлов данной модели 130 Вт. Соответственно минимальная мощность стабилизатора будет 169 Вт.
Рекомендуется выбирать подходящий стабилизатор, начиная с моделей мощностью 200 Вт, так как их производительность со временем несколько снижается.
Baxi fourtech
Котлы Baxi Fourtech имеют разные значения потребляемой мощности – 130 и 80 Вт. Это значит, что для разных моделей подходят разные типы стабилизаторов, соответствующие по мощности.
Выберите один из образцов мощностью 140 Вт или 200 Вт для надежного и экономичного регулирования напряжения.
Основной 24Fi
Потребляемая электрическая мощность данной модели 170 Вт. Соответственно минимальная мощность стабилизатора должна быть 221 Вт. В Выбор следует делать из установок от 300 Вт мощности, что позволит компенсировать с запасом на все возможные искажения параметров входного напряжения.
ПРИМЕЧАНИЕ!
Данные рекомендации относятся только к мощности стабилизаторов. При покупке также необходимо руководствоваться величиной погрешности и типом устройства. Оптимальный вариант – тиристорные стабилизаторы, которые работают быстро и тихо.
Необходимо учитывать, что лучшим выбором будут устройства отечественного производства. Они разрабатываются инженерами, которые разбираются в специфике оборудования, представляют спектр и параметры возможных отказов.
Устройства следующих фирм получили высокую оценку пользователей. :
Энергия.
Спокойствие.
Теплоком.
Ресант.
Калибр.
Бастион.
ЭРА.
Среди зарубежных фирм, выпускающих стабилизаторы напряжения для газовых котлов, можно отметить :
Daewoo.
Элитех.
Пауэрман.
Lenz Technic и др.
Следует иметь в виду, что ориентироваться следует на характеристики и параметры устройства, а не на название фирмы.
Лучшие стабилизаторы напряжения для газовых котлов
Не все фирмы выпускают устройства нескольких разновидностей одновременно. Обычно компании сосредотачиваются на одном типе разработки. Выбор защиты котельного агрегата в значительной степени определяется параметрами районной сети и нагрузкой включенных котельных агрегатов.
Установка стабилизатора в схему: Источник фото: fenixled.ru
Можно составить характеристики приличного устройства:
Наименьшая мощность 1000 ВА.
Встроенная защита от перегрева контактов и короткого замыкания.
Диапазон входного напряжения 90-290 В, абсолютно не критичен к нагрузке.
Вывод идеальной синусоиды.
Уровень срабатывания низкого напряжения выше нормального значения в районной электросети.
Автозапуск с приостановкой процесса, по завершении срабатывания защиты.
Наличие клеммы заземления.
Скорость регулирования напряжения не более 20 мс, точность обработки 2-3%.
По этому списку параметров рейтинг стабилизаторов напряжения:
Стабилизатор холла 220в релейного типа для газового котла Baxi – LogicPower LPT-1000RV , цена на 1 декабря 2019 года – 2180 руб.
Реле-стабилизатор Блок теплый ТЕПЛОКОМ СТ-222/500 , цена на 1.12.2019 – 2970 руб.
Стабилизатор серводвигателя Best – Ресанта АЧ2000/1-ЭМ , цена на 1.12.2019 – 3120 руб.
Отличное тиристорное устройство – стабилизатор напряжения Штиль для газовых котлов Р 1200СПТ, цена на 1 декабря 2019 г. – 13 070 руб.
Рейтинг популярных моделей
Обзор основан на отзывах покупателей.
“Ресанта АСН-500 Н/1-Ц”
Стабилизатор релейный однофазный. Компактный корпус хорошо помещается на стене. Обеспечивает защиту оборудования при скачках напряжения в сети 220/380 В. Встроенный фильтр устраняет помехи, частота тока регулируется автоматически. «Ресанта» работает в широком диапазоне температур, но плохо переносит повышенную влажность в помещении.
Номинальная мощность (Вт/А) 500 Вт (0,5 кВт)
Частота Гц) 50
Input voltage (V) 220
Deviation percentage 8 %
Response time (ms) Up to 7
Ambient temperature 0 ° C to 40 ° C
Connection Wire and plug
Display availability Digital
Dimensions (LxWxH) 260 × 200 × 110 mm
Вес, кг) 3 кг
Цена от 2000 руб.
Павел
Купил “Ресанту” для котла с циркуляционным насосом. Провел тест, попробовал подключить к нему телевизор и микроволновку – подходит для любой техники. После подключения к отопительному оборудованию уже год работает стабильно, без отключений. С инструкцией проблем не было, все подключал сам. Теперь не переживаю, что электроника выйдет из строя, ведь ремонт дорогой. Всем друзьям советую.
“Spire InStab IS3500”
Модель инверторного преобразователя “InStab” с рус. Однофазное устройство отлично подойдет для защиты газовых двухконтурных котлов, холодильной и бытовой техники. Доступны в настенном и напольном вариантах. ЖК-дисплей и светодиоды помогают отслеживать текущий режим.
Мгновенно реагирует на изменения в сети.
Не искажает напряжение в первичной сети.
Выполняет двойное преобразование.
Встроенная защита от короткого замыкания (КЗ), перегрева, перегрузки.
Принудительное охлаждение вентилятором.
Установлен шумоподавляющий фильтр.
Rated power (W / A) 3500 (2.5 kW)
Frequency Hz) 50
Input voltage (V) 220
Deviation percentage ± 2%
Время отклика (мс) 0
Ambient temperature + 5-40 ° С
Connection Terminal block
Display availability LCD display
Dimensions (LxWxH) 203х359х106 mm
Weight, kg ) 5
Стоимость от 22000 руб.
Александр
Изначально искал инверторный вариант. Он более надежен и выдает качественную синусоиду в отличие от релейных выключателей. Пока он функционирует нормально, он стоит на полу в горизонтальном положении. Правда, шумит во время работы, что раздражает. Возможно из-за принудительного охлаждения вентиляторами. Лучше один раз обезопасить технику, чем вызывать мастера и потом переплачивать. Пока покупкой доволен, главное что все защищено.
Как подключить
Производители стабилизаторов четко указывают в инструкции, как включать устройство. В первую очередь нужно подготовить рабочее место, которое должно быть сухим. Далее установка осуществляется таким образом, чтобы был беспрепятственный подход к аппарату.
При этом необходимо учитывать, что регулятор имеет воздушное охлаждение. По этой причине перед ним потребуется много свободного места. Поэтому запрещается ставить его в сервант или ящик. И последнее ограничение, установка размещается вдали от пожароопасных строительных материалов.
Однофазное устройство подключается через стандартную розетку. Вилка с отрегулированными параметрами сети подключается к розетке на корпусе котла.
На основании вышеизложенного можно утверждать, что стабилизатор нужен для того, чтобы газовый котел работал корректно и не повреждался от сбоев в электросетях.
Конкретные условия электроснабжения и мощность защищаемого оборудования определят, какой стабилизатор напряжения лучше справится со своими задачами.
Преимущества инверторных стабилизаторов «Штиль» для систем отопления
Перечислим основные преимущества инверторных стабилизаторов Штиль и рассмотрим их влияние на работу газового котла:
мгновенная скорость – исключает передачу возмущающего воздействия от ввод стабилизатора на его выход и, как следствие, предохраняет электронные компоненты котла от повреждения при резком перепаде сети;
широкий диапазон стабилизации (90 – 310 В) – позволяет работать стабилизатору, а значит и подключенному к нему котлу при крайне сильных колебаниях входного напряжения;
высокая точность стабилизации (±2%) – гарантирует питание котла напряжением с номинальным (крайне близким к номинальному) значением;
плавное регулирование – исключает ступенчатые скачки напряжения, характерные для релейных и электронных стабилизаторов;
идеальная (“чистая”) синусоида на выходе – обеспечивает правильную и правильную работу всех энергозависимых агрегатов котла;
Внимание! Несинусоидальность выходного напряжения, присущая многим стабилизаторам с отличным от инверторного принципом работы, крайне негативно сказывается на функционировании современного газового котла (вплоть до поломки прибора)!
наличие «сквозного нуля» для корректной работы фазозависимых котлов;
фильтрация входных и выходных шумов – устраняет шумы, исходящие из сети, и предотвращает попадание в сеть “нагрузочных” шумов. Данная функция способствует «комфортной» работе как чувствительной котельной автоматики, так и других потребителей электроэнергии, включенных в одну сеть;
многоуровневая система защиты – отключит котел при возникновении аварийной ситуации в сети, а также при выходе из строя (перегреве) самого стабилизатора. После нормализации параметров сети (состояние стабилизатора) подача питания на нагреватель будет автоматически восстановлена;
малые габариты – позволяют сэкономить место и разместить стабилизатор в непосредственной близости от защищаемого котла. Кроме того, некоторые модели стабилизаторов имеют несколько вариантов установки, что позволяет разместить устройство наиболее удобным образом;
простота подключения – обращение с сетевым кабелем и розетками нагрузки элементарно и не требует дополнительных навыков;
современный дизайн – позволяет интегрировать стабилизатор в интерьер помещения, не нарушая его стиля.
Крепления котла: полный список
Котел — одна из старейших машинных систем, используемых в машинном отделении корабля. Раньше двигательная установка корабля приводилась в действие паром, вырабатываемым котлом. С техническим прогрессом и усилением внимания к безопасности корабля и экипажа были введены различные крепления котлов и устройства безопасности котлов.
Просто установка котла на корабле не гарантирует эффективной работы котла. Когда установка котла производится на судне, ее можно считать завершенной только тогда, когда установлены различные типы крепления котла, включая средства управления котлом, обеспечивающие безопасную и эффективную работу газового котла.
Связанное чтение: Выбор морского котла при проектировании корабля
В статье приводится исчерпывающий перечень креплений котла, без которых котел не может безопасно и эффективно работать на судне.
1)     Главный паровой запорный клапан:
Пар, образующийся в котле, через этот клапан подается в систему судна. Обычно это обратный клапан, установленный непосредственно в паровом пространстве кожуха котла. Корпус изготовлен из чугуна, седло клапана из бронзы.
Связанные материалы: Как идентифицировать металлы в машинном отделении – Осмотр и искровой тест
2)     Вспомогательный паровой запорный клапан :
через этот клапан питается малая вспомогательная система. Клапан меньше по размеру и обычно обратного типа.
3)     Предохранительный клапан котла :
Это один из наиболее важных фитингов котла, используемый в случае небезопасного избыточного давления внутри котла. Предохранительный клапан котла предназначен для сброса избыточного давления. Давление подъема клапана устанавливается перед его установкой и блокируется в присутствии сюрвейера, чтобы его нельзя было изменить в дальнейшем.
Связанные материалы: 10 ошибок при эксплуатации котла, которые могут дорого стоить
Предохранительные клапаны котла устанавливаются парами, при этом один клапан настроен на чуть более высокое давление, чтобы гарантировать, что котел не взорвется из-за избыточного давления в случае выхода из строя любого из них. предохранительный клапан котла.
4)     Индикатор уровня воды в котле : Датчик уровня воды устанавливается попарно для ручной проверки уровня воды внутри корпуса котла. На основании давления в котле принимается решение о конструкции мерного стекла. Индикатор уровня воды в котле является важной арматурой котла, так как он показывает состояние уровня воды внутри парового барабана котла.
Связанные материалы: Процедура технического обслуживания мерных стекол котла на судне
5)     Клапан выпуска воздуха или вентиляционное отверстие котла :
Этот клапан устанавливается в коллекторах, барабане котла и т. д. во избежание взрыва котла. при разгерметизации или при первоначальном повышении давления пара. Термин «имплозия» прямо противоположен взрыву. В этом сценарии давление внутри котла упадет ниже атмосферного давления, что приведет к изгибу корпуса внутрь.

6)     Проверка и контроль подачи v/v :
Этот клапан регулирует подачу пара в соответствии с потребностью и устанавливается как в главном, так и во вспомогательном паропроводе после запорного клапана. Это обратные клапаны с видимой индикацией открытого и закрытого положения.
7)     Соединение манометра :
Манометр может быть установлен в пароперегревателе, барабане котла и везде, где необходимо считывать показания давления в режиме реального времени с местной станции.
Связанные материалы: Различные типы механических измерительных инструментов и приборов, используемых на судах
8)     Клапан продувки котла :
Клапан нижней продувки используется для полного опорожнения котла либо для технического обслуживания, либо для частичной очистки воды. котла, когда уровень хлоридов в котловой воде находится на более высокой стороне.
9)     Клапан продувки накипи :
Это мелкое тарельчатое устройство, установленное на нормальном уровне воды, которое позволяет продувку плавающих примесей, вспенивания масла и т. д. с поверхности воды.
Дополнительная литература: Процедура продувки для морского котла время для анализа питательной воды.
Связанные материалы: Понимание загрязнения питательной воды котла
11) Свисток :
-обратный клапан, известный как свистковый клапан.
12) Аварийный сигнал низкого уровня :
Это устройство, используемое для подачи звукового предупреждения при низком уровне воды. Ниже этого уровня устанавливается еще одна сигнализация отключения (отключение горелки) для предотвращения перегрева корпуса котла.
Связанные материалы: Устранение неполадок при запуске котла
13) Сажеуловители :
Требуются для удаления сажи и продуктов сгорания с поверхностей труб. Он приводится в действие паром или сжатым воздухом.
14) Автоматический регулятор питательной воды :
Это устройство необходимо для обеспечения надлежащего уровня воды при любых условиях нагрузки и устанавливается на линии подачи. Многоэлементная система управления питательной водой используется в котлах с высокой скоростью испарения.
15) Люк:
Котел снабжен несколькими дверцами люка, позволяющими доступ внутрь для персонала для осмотра, очистки и обслуживания труб котла и внутренних частей. Обычно в паровом барабане предусмотрена одна дверь, а в водяном – одна.
16) Грязевой ящик:
Грязевой ящик в котле установлен на дне водяного бака для сбора шлама (грязевых примесей) из водяного барабана Эксплуатация котла на корабле
17) Датчик и зонд TDS:
В настоящее время большинство современных котлов оснащены этим устройством для непрерывного контроля общего количества растворенных твердых веществ в котловой воде. Датчик сравнивает истинное значение с заданным значением, и, если значение выше, подается аудиовизуальный сигнал тревоги. Можно выполнить ручную продувку, чтобы ввести в систему свежую питательную воду и снизить общее количество растворенных твердых частиц.
Вам слово..
Знаете ли вы какие-либо другие важные крепления котла, которые следует добавить в список?
Дайте знать в комментариях ниже.
Отказ от ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания Marine Insight не претендуют на точность и не несут за это никакой ответственности. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих указаний или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.
Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.
Понимание огнеупоров для котлов и их типов
ByAnish 22 марта 2021 г. 16 сентября 2021 г. Котел
Основная цель огнеупорного материала, используемого внутри морского котла, состоит в том, чтобы удерживать тепло, выделяемое при сгорании топлива в топке, и минимизировать потери тепла из топки. Поэтому важно, чтобы эти материалы обладали изоляционными свойствами и были способны выдерживать высокие температуры. Кроме того, огнеупор, используемый внутри топки котла, не должен загрязнять материал, с которым он контактирует.
Огнеупорный материал котла должен иметь достаточную механическую прочность и выдерживать различные нагрузки, такие как
Вес прилегающей кирпичной кладки.
Вибродействие
Режущее и абразивное действие рамы
Дымовая пыль
Высокая температура
Внезапные изменения температуры
Нагрузка при условиях эксплуатации
Химическое и абразивное действие рабочих фаз
Материал (чистые соединения), который используется для изготовления огнеупоров (таких как MgO, SiC, шамот и т. д.), имеет высокую температуру плавления в диапазоне от 1800° до 2800°C.
Материал должен иметь возможность равномерно расширяться и сжиматься при изменении температуры без образования трещин. С экономической точки зрения невозможно использовать в котле один огнеупор, поэтому различные типы используются вместе после того, как будет установлено, что они способны выдерживать температуры, которым они подвергаются.
Важные термины, определяющие свойство огнеупора котла:
Огнеупорность: Это свойство, при котором огнеупор деформируется под собственной нагрузкой, и обычно определяется составом материала, используемого для изготовления огнеупора.
Пористость: Это свойство сопротивляться химическому воздействию (обычно топлива и воды). Низкое значение пористости означает высокую прочность и хорошую теплопроводность.
Прочность огнеупора: Сопротивление огнеупора нагрузкам сжатия, растяжения и сдвига.
Удельный вес: В основном связан с огнеупорным кирпичом, удельный вес связан с весом кирпича. Край с более высоким удельным весом будет иметь большую прочность.
Выкрашивание: Выкрашивание — это тип дефекта, также известный как разрушение огнеупора, который вызывается чрезмерной термической и/или механической нагрузкой на огнеупор.
Постоянное линейное изменение (PLC) при повторном нагреве
Постоянное изменение свойств огнеупора, в основном вызванное высокой температурой.
Теплопроводность: Указывает общие характеристики теплового потока огнеупора
Тепловое расширение: Важный фактор, определяющий способность огнеупорного изделия расширяться при высокой температуре и сужаться при охлаждении
Насыпная плотность: Измеряется как масса данного объема огнеупора и относится к кажущейся пористости используемого материала. Огнеупор с большей насыпной плотностью лучше по качеству.
Материалы, из которых изготавливаются огнеупоры, подразделяются на три группы:
Кислотные материалы, состоящие из глины, кремнезема, кварца, песчаника, гамистера.
Нейтральный материал, состоящий из хромита, графита, свинца, оксида алюминия.
Щелочной или основной материал, состоящий из извести, магнезии, диоксида циркония.
Особое внимание следует уделить выбору огнеупорного материала, и необходимо убедиться, что кислотный и щелочной материалы хранятся отдельно друг от друга, так как при высоких температурах они реагируют друг с другом с образованием соли, что снижает эффективность огнеупора.
Огнеупорный материал для установки доступен в двух формах:-
1) Огнеупорный кирпич
Из материала формуют кирпичи, которые затем обжигают при высокой температуре в специальных печах.
Преимущества:
Простая работа
Высокая прочность
Высокая термостойкость
Низкие затраты на обслуживание
2) Огнеупор монолитный
Эти огнеупоры поставляются в необожженном состоянии и устанавливаются в котле. Затем их сжигают на месте или при вводе котла в эксплуатацию. Этот тип огнеупоров можно разделить на: –
a) Формовочный огнеупор: Этот тип используется, когда имеет место прямое воздействие лучистого тепла. При установке его нужно забить.
Преимущества:
Высококачественный состав
Высокая плотность
Низкие затраты на обслуживание
Эффективная производительность
b) Литейный огнеупор: Этот тип огнеупора размещается там, где нет прямого воздействия лучистого тепла, например, для за водными стенами. Устанавливается аналогично строительному бетону.
Преимущества:
Эффективная работа
Долгий срок службы
Высокая прочность
Низкие затраты на обслуживание
Точность размеров
c) Пластмассовый хромированный сердечник: Этот тип связан с глиной и используется при строительстве водяных стен с шипами. Они могут выдерживать очень высокие температуры, но имеют очень низкую механическую прочность. Они набиваются на стальные шпильки и привариваются к трубе. Эти шпильки обеспечивают дополнительную прочность и средства крепления огнеупора.
Преимущества:
высокая устойчивость к коррозии
высокая огнеупорность
Высокая прочность
Высокая термостойкость
Меры предосторожности, которые необходимо соблюдать во время и после установки огнеупорной облицовки котла:
1) Для предотвращения чрезмерных напряжений в огнеупорном материале должно быть предусмотрено достаточно места для расширения. Это сделано для того, чтобы эти пространства никоим образом не блокировались и не приводили к отрыву огнеупора от крепления и выпячиванию с опасностью возможного обрушения.
2) Огнеупорный материал определяет время, необходимое для подъема пара. Таким образом, большее количество огнеупора замедляет процесс подъема пара, чтобы предотвратить повреждение огнеупора.
3) Воздушные заслонки или затворы должны быть закрыты сразу после остановки котла, чтобы холодный воздух не попадал на горячий огнеупор. Это столкновение вызывает отслаивание поверхности, которое обычно называют отслаиванием. Выкрашивание вызывает уменьшение толщины стенки огнеупора.
4) Следует избегать воздействия пламени на огнеупор, так как это вызывает образование углеродистых отложений на поверхности. Углерод проникает в огнеупор и повреждает его.
5) Примеси в топливе, такие как соли ванадия и натрия, реагируют с огнеупорным материалом с образованием расплавленного шлака, который стекает на пол печи. Это приводит к уменьшению толщины стенок, и накопление этого шлака влияет на форму пламени. Таким образом, следует предотвратить попадание примесей в котел.
Прочтите по теме: 6 практических способов повышения эффективности котла
Различные причины повреждения огнеупоров котла
Неправильный монтаж огнеупора
Установка втулок неправильной формы
Неправильная установка стойки для сушки огнеупора, ведущая к тепловому удару
Неправильный останов, ведущий к быстрому охлаждению огнеупора
Растрескивание керамики в результате термических, структурных или механических напряжений
Высокая температура внутри печи из-за неправильного использования более высокого уровня кислорода или выхода из строя системы контроля температуры
Отказ из-за коррозии, приводящей к холодному пятну, образованию кислоты и нежелательным химическим реакциям
Неправильная скорость пламени
Эрозия из-за неправильной высокой нагрузки при растяжении
Вибрация из-за неправильной конструкции
Неправильный выбор огнеупора
Огнеупор внутри топки котла является важной конструкцией для защиты конструкции котла и повышения эффективности его работы. Судовой механик, ответственный за техническое обслуживание котла, должен обеспечить регулярный визуальный осмотр огнеупоров и правильную эксплуатацию котла.
Отказ от ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания Marine Insight не претендуют на точность и не несут за это никакой ответственности. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих указаний или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.
Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.
Что такое нагреватель для обработки нефти и газа и как он работает?
Переработка нефти и газа, трубопроводная насосная станция, производственное хранение и измерение
19 ноября 2019 г.
Добро пожаловать
Разделение жидкости и газа является важным аспектом применения в области среднего потока нефти и газа, используемым в широком спектре устройств и оборудования. Поток скважины, вытекающий из резервуара, содержит молекулы воды, которые необходимо удалить из потока скважины перед поступлением в трубопровод для транспортировки на нефтеперерабатывающий завод для переработки.
Эффективным оборудованием, используемым для этой цели, является нагреватель для обработки.
Что такое нагреватель для обработки нефти и газа?
Подогреватель для обработки нефти и газа представляет собой трехфазный сепаратор, в котором используются устройства тепловой и механической сепарации для облегчения разделения водонефтяных эмульсий перед транспортировкой сухой нефти по трубопроводам.
В этой статье мы обсудим, как работают нагреватели, типы нагревателей и некоторые распространенные области применения.
Термическая установка состоит из четырех секций, выполняющих следующие функции:
Дегазация
Отопление
Управление маслом дифференциала
Слияние
Как работает обогреватель
Неочищенная сырая нефть поступает в секцию дегазации через впускное отверстие, расположенное в верхней части резервуара, а сухие попутные газы отводятся в линию сбора газа, содержащую каплеуловитель. Пластовая вода в сырой нефти падает на дно резервуара и отводится из отдельного выпускного отверстия. Эмульсия проходит в нагревательную секцию, содержащую жаровые трубы, которые косвенно нагревают ее нагретой водой. Это «промывает» сырую смесь, отделяя свободную воду и твердые частицы.
Обычно используемая температура обработки может составлять от 98,6 до 158 °F в зависимости от вязкости сырой нефти. Целью нагревания масла является снижение его вязкости и облегчение разрушения эмульсии. Масло и эмульсия поднимаются по жаровым трубам и перетекают в масляную камеру, содержащую дифференциальное поплавковое устройство, которое регулирует уровень масла. Некоторые устройства для обработки с подогревом имеют секцию, содержащую фильтрующую среду для фильтрации твердых частиц из масла.
Масло и эмульсия поступают в секцию коалесцирования через распределитель. Эта секция включает электростатическое устройство, которое пропускает переменный ток через эмульсию, чтобы вызвать коалесценцию капель. Когда молекулы воды отделяются от эмульсии, они сталкиваются и образуют более крупные капли, которые оседают на дно резервуара под действием силы тяжести. Сухое масло отводится через отдельный выпускной патрубок в верхней части бака.
Нагреватели доступны в вертикальном или горизонтальном исполнении. Основное различие между установкой для обработки нефти и газа с вертикальным нагревателем и установкой для обработки с горизонтальным нагревателем заключается в продолжительности пребывания жидкости в сосуде. Время цикла в установках с горизонтальным нагревателем обычно больше, чем в вертикальной ориентации.
Рассмотрим эти две конфигурации более подробно.
Горизонтальный нагреватель
Ориентация горизонтального нагревателя представляет собой цилиндрический сосуд, лежащий на боку. Горизонтальные установки для обработки с нагревателем имеют те же основные операции, что и вертикальные установки для обработки, но имеют большую секцию для обработки сырой нефти.
Основным преимуществом такой ориентации является то, что судно может обрабатывать большие объемы жидкости и более тяжелой нефти, для разделения которых требуются более длительные периоды удержания. Установки с горизонтальным нагревателем могут обрабатывать эмульсии любой плотности по API с высоким содержанием воды.
Вертикальный нагреватель
Обработчики с вертикальным нагревателем представляют собой цилиндрические сосуды в вертикальном положении. Они имеют меньший объем обработки сырой нефти, чем горизонтальные, что делает их идеальными для приложений с ограниченным пространством. Эти емкости лучше подходят для разделения более легкой нефти, требующей более коротких периодов удержания. Установки с вертикальным нагревателем могут обрабатывать эмульсии с плотностью API до 27 и низким содержанием воды.
Проблемы с использованием нагревателей для разделения
Некоторые распространенные проблемы, негативно влияющие на эффективность нагревателей, включают неадекватные рабочие температуры, неисправные клапаны сброса воды, неисправные клапаны сброса масла и перегрузку резервуара скважинными флюидами. Эти условия могут привести к частичному удалению воды из эмульсии.
Общие области применения нагревателей
Горизонтальные и вертикальные нагреватели широко используются в нефтегазовой промышленности для отделения пластовой воды и попутного газа от водонефтяных эмульсий. Они полезны для разделения эмульсий, которые невозможно разрушить простым удерживанием и химической деэмульсификацией.
Подогреватели работают при низком давлении и обычно располагаются ниже по течению от нефтяной/газовой скважины или непосредственно перед резервуарами для хранения нефти в очистной установке.
Модульные технологические блоки Trust IFS для поддержки гидроразрыва пласта
Integrated Flow Solutions — лучший в своем классе производитель технологических блоков для нефтегазовой и нефтехимической промышленности. Мы используем высокоэффективные нагреватели сырой нефти в нашем модульном пакете теплопередачи/горячего масла. Эта смонтированная на салазках система предназначена для хранения и перекачки жидкостей, используемых для промышленного отопления.
Свяжитесь с нами через Интернет сегодня , чтобы запросить расценки на один из наших технологических модулей.

« Различия между двухфазным сепаратором и трехфазным сепараторомЧто такое компрессорная станция и как она работает? »
ЭЛЕКТРИЧЕСКАЯ ИНФОРМАЦИЯ, КОТОРУЮ ДОЛЖЕН ЗНАТЬ КАЖДЫЙ:
Q1) почему напряжение в вашем доме колеблется?
Причин может быть много:
·        Самая распространенная – перегрузка. Если район, в котором вы живете, потребляет больше тока нагрузки, чем указано властями, то в вашем районе будет низкое напряжение. Это связано с ограниченной мощностью используемого распределительного трансформатора.
·        Это также может быть вызвано использованием различного электронного оборудования, такого как реакторы, инверторы и т. д., из-за создаваемых ими гармоник.
·        Другая причина может быть связана с использованием тяжелых индуктивных нагрузок, таких как переменный ток, холодильник, а также двигателей, потребляющих большой ток из сети, в результате чего возникают провалы напряжения. окунать.
·        В противном случае это может быть вызвано повреждением проводки, неисправностью системы заземления и т. д. Они рассеивают ненужную мощность, что приводит к падению напряжения.
Q2) какие устройства в наших домах нуждаются в стабилизаторе напряжения? Что на самом деле делает стабилизатор напряжения?
ANS) Морозильная камера, микроволновая печь, компьютер, холодильник, кондиционер — это распространенные устройства в ваших домах, для которых требуется стабилизатор напряжения.
Как следует из названия, стабилизаторы напряжения стабилизируют напряжение, а это значит, что если напряжение питания колеблется или изменяется (больше или меньше допустимого диапазона), он доводит его до нужного диапазона. Компоненты стабилизатора напряжения включают трансформатор, реле и электронную схему. Если стабилизатор определяет падение входного напряжения, он включает реле, чтобы добавить больше напряжения от трансформатора, чтобы компенсировать потерю напряжения
Когда входное напряжение превышает нормальное значение, стабилизатор активирует другое электромагнитное реле, которое снижает напряжение для поддержания нормального значения напряжения.
Для бытовых нужд подходят стабилизаторы номинального напряжения 200 ВА, 300 ВА, 500 ВА, 1 кВА, 2 кВА, 3 кВА, 4 кВА, 5 кВА, 8 кВА и 10 кВА. Для промышленных и коммерческих целей необходимы сервостабилизаторы большой мощности.
Q3) Может ли кондиционер с пометкой 220-230В работать от 170В?
ANS) Нет, и если он попытается работать на более низком напряжении, высокие токи, скорее всего, сожгут двигатель компрессора.
Q4) что делать в случае скачков напряжения? (Недавно инверторная схема моего кондиционера сгорела из-за скачков напряжения)
ANS) Перенапряжение и пониженное напряжение могут быть опасны для различного оборудования, подключенного в вашем доме. Когда напряжение низкое, ваше оборудование будет пытаться потреблять больше тока, что приведет к перегреву оборудования. В большинстве случаев пониженное напряжение происходит в Пакистане, и наиболее очевидным способом обнаружения является приглушение света, замедление скорости вращения вентиляторов и т. д. В случае колебаний напряжения выполните следующие действия:
·        Холодильники — это устройства с приводом от двигателя переменного тока, потребляющие большие токи в условиях падения напряжения, что может привести к перегреву обмоток. Итак, выключите их.
·        Говорят, что большинство LED/LCD телевизоров имеют встроенный стабилизатор напряжения. Да, они есть, но их лучше отключить.
·        В случае осветительного оборудования низкое падение напряжения снижает световой поток (освещенность), что еще больше сокращает срок службы лампы. Выключите их на несколько минут
ПРИМЕЧАНИЕ:
Недавно из-за скачков напряжения сгорела схема инвертора кондиционера. Несмотря на то, что у него была вся защита (стабилизатор напряжения) и т. Д., Но все же он сгорел, и новая схема стоила около 40 000 фунтов стерлингов. Так что лучше отключать эти устройства на несколько минут в случае перепада напряжения.
В5) Нужен ли для LED телевизора стабилизатор напряжения?
ANS) В наши дни все больше и больше электрических приборов начинают включать электронные схемы для управления питанием. Благодаря электронным схемам, таким как SMPS (импульсный источник питания), управление напряжением стало намного проще. Большинство светодиодных телевизоров, представленных сегодня на рынке, могут работать от 110 В до 29 В.0В и добавление стабилизатора напряжения не помогает. Ваш телевизор может работать даже при низком напряжении.
Если напряжение в ваших домах часто колеблется, то лучше использовать его
В6) Как выбрать стабилизатор подходящего размера для моего приложения?
ANS) Самое главное знать характер нагрузки подключенной к стабилизатору. Сначала вы должны записать мощность (или ватты) для всех приборов, которые будут подключены к стабилизатору. Сумма потребляемой мощности (или ватт) даст вам нагрузку на стабилизатор в ваттах. Но большинство размеров стабилизаторов указаны в ВА (вольт-ампер) или кВА (киловольт-ампер, что равно 1000 вольт-ампер). Хотя, чтобы получить фактическое значение ВА (или вольт-ампер) из ватт (Вт), вам придется провести некоторые измерения, но для грубого приближения вы можете увеличить значение ватт на 20%, чтобы получить приблизительный размер ВА, который вам может понадобиться. . Мощность в ваттах будет указана на устройстве.
Например, если переменный ток, подключенный к вашему стабилизатору, составляет 1,9 кВт, вы можете взять стабилизатор на 2500 ВА или 2,5 кВА.
В7) Как прочитать счет за электроэнергию?
ОТВЕТ) См. эту ссылку. Вы получите четкое представление о том, за что с вас взимается плата, система плит, переменная и фиксированная плата, разрешенная нагрузка и т. д.
http://hsntrq.blogspot.com/2017/05/how-to-read-electricity -bill-in-pakistan.html
Q8) Действительно ли светодиодные лампы экономят энергию?
ANS) Для ламп накаливания только 0,5-1% потребляемой электроэнергии преобразуется в свет. Если вы используете энергосбережение, это число увеличивается до 4-5%. Если вы используете современную светодиодную технологию, эффективность вашего электрооптического преобразования достигает 20-30%, так что ДА, это действительно экономит энергию
В9) Почему вентиляторы и другие электронные устройства издают шум при работе от инвертора?
ANS) Выход инвертора не является чистой синусоидой. Гармоники создаются в системе, когда синусоидальная волна искажается, т. е. электрическое устройство, на которое подается несовершенная синусоидальная волна с основной частотой 50 Гц, имеет гармоники. Также в машине есть магнитные материалы, которые производят звук из-за магнитного эффекта, называемого магнитострикцией 9.0005
Q10) Почему на концах лампы искрит даже когда она выключена? Это опасно?
ANS) Даже тока нет, нить еще горячая, которая возбуждает некоторые атомы газа и испускает фотоны. По этой причине мы видим искры на концах ламп, даже когда они выключены. Для света не опасно.
Q11)”принесите провод 29.03, 29.07″ Вы наверное слышали эти слова от электриков? Что это значит на самом деле?
ANS) Материал проводника, изоляция, размер и количество жил определяют электрические провода. Это важные параметры, поскольку они определяют способность проводов выдерживать ток и напряжение. Провода могут быть одножильными или многожильными. Доступны провода с комбинацией различных диаметров и количества жил или жил.
Например: жилы указаны как 3/20, 3/22,….7/20 и т. д.
Числитель указывает количество жил , а знаменатель соответствует диаметру проволоки в SWG (стандартный калибр проволоки) . SWG 20 соответствует проволоке диаметром 0,914 мм, а SWG 22 соответствует проволоке диаметром 0,737 мм.
3/29 обычно используется для освещения и вентиляторов. 7-29 для переменного тока
В12) почему в некоторых приборах используется 2-контактная вилка, а в других — 3-контактная? В таких устройствах, как телевизоры, DVD-плееры и мобильные телефоны, используется 2-контактная вилка, а в других бытовых приборах, таких как холодильники, микроволновые печи и кондиционеры, используется 3-контактная вилка?
ANS) Электронные устройства, такие как телевизор, работают от слабого тока и не требуют заземления. В то время как 3-контактная вилка используется для тяжелых приборов, таких как кондиционеры, холодильники, микроволновые печи
Электрические приборы с металлическими корпусами должны быть должным образом заземлены для защиты от возможного поражения электрическим током. Если внутри прибора возникает ток короткого замыкания (утечка), весь металлический корпус становится проводящим, и если кто-то случайно коснется его, через его или ее тело потечет ток, что приведет к поражению электрическим током, который иногда может стать опасным для жизни.
Назначение заземляющего штыря от поражения электрическим током
Какой стабилизатор напряжения для газового котла лучше
Содержание
Какой стабилизатор лучше всего подходит для газового котла отопления
Конкретные примеры подбора стабилизатора
Рейтинг лучшие стабилизаторы для газовых котлов
БАСТИОН Теплоком СТ-222 500
РЕСАНТА АЧ-1000 1-Ц
РЕСАНТА ЛЮКС АСН-10000Н 1-Ц
СВЕН АВР 500
0 RUCE-LFII-LF-RWCE-LF-RW0
0040
Rucelf SRW-10000-D
Powercom TCA-1200
Powercom TCA-2000
Лидер PS10000W-50
Energy Classic 7500
Типы Stabilizers
Как выбрать A-Saneplizer
.
. Элемаризинг
Как выбрать A-Sanebilaizer
. стабилизаторы
Какие типы стабилизаторов подходят для котлов
Электромеханический
Релейный
Электронный
инверторный
LENZ TECHNIC R500W – точность и цена
Mounting and connection technology
Types of Voltage Stabilizers
Relay stabilizers
Servo Stabilizers
Thyristor
Inverter type stabilizer
What you need to know when choosing a voltage stabilizer
Requirements for the stabilizer
Which Стабилизатор лучше всего подходит для газового котла отопления
Для начала необходимо выбрать тип. Они бывают релейными, электронными и электромеханическими. В первом и втором вариантах имеется от 4 до 20 обмоток автотрансформатора. Именно благодаря им выравнивается напряжение. Что касается точности, то первая от 5 до 8%, вторая от 2 до 3%.
Но стоит помнить, что нагрев газовый, а значит высочайшая стабильность, даже при меньшем разбеге. Поэтому подходят только электронные. Их пробег сравнивается с 214–226 В. Кроме того, при работе вы не заметите характерных шумов. Стоимость такого устройства высока, но оправдана. Она варьируется от 2500 рублей до 6000. Последняя модель представляет собой совершенно другой принцип действия. А с газовыми приборами рядом в одном помещении ставить их запрещается из-за возможного возникновения искр.
Конкретные примеры подбора стабилизатора
Стабилизаторы латвийской компании Resanta хорошо зарекомендовали себя в плане надежности. В ассортименте представлены релейные и электромеханические модели устройств. По мощности к газовым котлам подходят две модели электромеханических стабилизаторов: Ресанта АСН – 500/1-ЭМ и Ресанта АСН – 1000/1-ЭМ. Ниже представлены их характеристики.
Технические характеристики электромеханических стабилизаторов “Ресанта” (нажмите на картинку для увеличения)
Если вы посмотрите на строку “Время регулирования” то увидите просто плачевную цифру – 10в/сек. То есть падение на 10В можно компенсировать за секунду. В реальности в наших сетях отличий в разы больше. Что это значит? Такие стабилизаторы не смогут гарантировать безопасность газового котла.
Рассмотрим примеры подбора стабилизаторов для конкретных моделей котлов. Например, владелец газового котла Vaillant turboTEC plus VUW 362-5 ищет стабилизатор, так как при установке его предупредили, что оборудование не будет ремонтироваться по гарантии, если этого устройства нет в наличии. Хорошо, что ребята оказались честными и предупредили. Часто просто молча ставят клеймо, а потом отказываются ремонтировать. В месте проживания нередки перебои с электричеством и скачки напряжения. Исходя из этой ситуации, оптимальным вариантом является ИБП он-лайн типа с батареями для обеспечения работы при перебоях.
Если говорить о мощности стабилизатора, то в данном случае потребляемая мощность котла составляет 175Вт. Для учета пиковых нагрузок умножаем эту цифру на 5: 175Вт * 5 = 875Вт. То есть для данной модели газового котла Виалант подойдет стабилизатор мощностью от 900 Вт.
Отказ платы управления происходит из-за перепадов напряжения
Рассчитаем мощность стабилизатора для котла Baxi модели LUNA-3 COMFORT 240 i. Этот котел потребляет 80 Вт. Рассчитываем пиковые нагрузки – 80Вт*5=400Вт. Для этого оборудования подходит очень маломощный стабилизатор, но такие устройства редко бывают меньше 500Вт. Поэтому выбирай один из пятисот. Кстати, другие котлы этой же линейки потребляют гораздо больше электроэнергии, поэтому для каждой модификации требуется расчет.
Все автоматические газовые котлы требуют стабильного входного напряжения. Пусть у них, как у Baxi, есть платы защиты от перенапряжений, но они не всегда справляются с перенапряжениями в наших сетях. Некоторые сервисные центры, как и в случае с Vialant, официально предупреждают о необходимости установки стабилизаторов. Для других, как, например, для Аристонов, это не требование, а рекомендация. А вот при отсутствии стабилизатора на входе в котел или в квартире/доме просто заявляют о поломке не гарантированной из-за неправильных условий эксплуатации. А условия эксплуатации определяются исходя из паспортных данных.
Посмотрим на немецкие котлы. Навесной газовый котел Buderus Logamax U052-28. Вот требования к мощности.
Требования к мощности для “Buderus”
Из чего следует, что при подаче большего или меньшего напряжения режим работы будет нештатным, то есть ремонт в случае поломки за счет владельца котла. Для обеспечения нормальных условий работы установите стабилизатор напряжения, а для котла Buderus этой марки мощность устройства составляет 155Вт*5=775Вт.
Та же картина, примерно у Висманов. На сайте нет требований по установке стабилизатора (в Германии нет необходимости в таких устройствах), да и рабочее напряжение тоже 210-230В. Поэтому, пожалуйста, предоставьте. Эта марка имеет потребляемую мощность для настенных газовых котлов 130-165Вт. Даже если не хотите заморачиваться и считать по каждой модели, берите 1кВт: больше ни один из приборов не нужен. В этом случае запас никак не повлияет на производительность, хотя и отражается на цене.
Для газовых котлов “Виссман” необходим стабилизатор
Из всего вышеперечисленного можно сделать вывод: какой бы марки ни был ваш газовый котел, Аристон, Будерус, Висман, Бакси, Беретта или любой другой, установите стабилизатор. А безопасная работа газового котла будет обеспечена только на тиристорах. Пусть будет дороже. Только помните, что стоимость платы управления (а именно она горит при повышенном/пониженном напряжении) составляет половину стоимости котла.
Рейтинг лучших стабилизаторов для газовых котлов
Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.
БАСТИОН Теплоком СТ-222 500
Стабилизатор от фирмы Бастион стоит выбирать, если нет серьезных скачков в сети, так как он не обладает достаточной точностью регулировки. Мощность тоже невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и 5-летняя гарантия производителя делают его достойным конкурентом другим моделям из обзора.
Фото 1. Стабилизатор напряжения Бастион Теплоком СТ-222 500. Устройство имеет компактные размеры, помещается на ладони.
Тип: реле.
Мощность: 180 Вт.
Входное напряжение: 165–260 В; на выходе – 200-240 В.
Точность стабилизации: 10%.
Эффективность: 95%.
Количество выходных розеток: 1.
Вес: 1,5 кг.
Стоимость: от 2400 р.
РЕСАНТА АЧ-1000 1-С
Хорошая, “средняя” модель для большинства применений. Для типовой котельной в частном доме достаточно мощности в 1 кВт, а значения мощности от 202 до 238 В позволят работать практически любому котлу. Стабилизатор имеет привлекательную цену.
Тип: реле.
Мощность: 1000 Вт.
Входное напряжение: 140–260 В; на выходе – 202-238 В.
Точность стабилизации: 8%.
Эффективность: 97%.
Количество выходных розеток: 1.
Вес: 3,5 кг.
Стоимость: от 1460 руб.
Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-С и коробка от него. Мощность устройства 1 кВт.
РЕСАНТА ЛЮКС АСН-10000Н 1-С
Аналогичен предыдущей модели, но в 10 раз мощнее.
Тип: реле.
Мощность: 10 кВт.
Входное напряжение: 140–260 В; на выходе – 202-238 В.
Точность стабилизации: 8%.
Эффективность: 97%.
Клеммы для подключения нагрузки.
Вес: 19,7 кг.
Стоимость: от 8500 р.
SVEN AVR 500
Маломощный бюджетный стабилизатор, однако обеспечит надежную работу котла при скачках напряжения в сети от 100 до 280 В.
Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модель АВР-500. Устройство имеет удобную ручку для переноски.
Тип: реле.
Мощность: 400 Вт.
Входное напряжение: 100–280 В; на выходе – 202-238 В.
Точность стабилизации: 8%.
Эффективность: 95%.
Количество выходных розеток: 1.
Вес: 2,9 кг.
Стоимость: от 1550 руб.
RUCELF SRWII-12000-L
Хороший вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать устройство в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой современной котельной.
Тип: реле.
Мощность: 10 кВт.
Входное напряжение: 110–270 В; на выходе – 202-238 В.
Точность стабилизации: 8%.
Эффективность: 98%.
Клеммы для подключения нагрузки.
Вес: 22,5 кг.
Стоимость: от 12190 руб.
Фото 4. Стабилизатор напряжения Rucelf модель SRW II-12000-L. Мощность устройства 10 кВт.
RUCELF SRW-10000-D
Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.
Тип: реле.
Мощность: 7 кВт.
Входное напряжение: 140–260 В; на выходе – 207-233 В.
Точность стабилизации: 6%.
Эффективность: 97%.
Клеммы для подключения нагрузки.
Вес: 14,1 кг.
Стоимость: от 8550 руб.
Powercom TCA-1200
Хорошие релейные стабилизаторы, если перепады в сети не слишком большие.
Очень компактный, легкий и дешевый, обеспечивает подходящее выходное напряжение для любого газового котла.
Тип: реле.
Мощность: 600 Вт.
Входное напряжение: 176–264 В; на выходе – 209-231 В.
Точность стабилизации: 5%.
Эффективность: 95%.
Количество выходных розеток: 4.
Вес: 1,6 кг.
Стоимость: от 1320 руб.
Powercom TCA-2000
Более мощный аналог модели TCA-1200 по привлекательной цене.
Тип: реле.
Мощность: 1000 Вт.
Входное напряжение: 176–264 В; на выходе – 209-231 В.
Точность стабилизации: 5%.
Эффективность: 95%.
Количество выходных розеток: 4.
Вес: 1,6 кг.
Стоимость: от 1790 руб.
Лидер ПС10000W-50
Данная модель отличается от российской компании Интепс чрезвычайно высокой мощностью – до 10 кВА, что позволяет полностью запитать серьезную котельную, а не один котел. При этом точность стабилизации идеальна даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызвать трудности при размещении.
Тип: электронный.
Мощность: 8 кВт.
Входное напряжение: 128–320 В; на выходе – 210-230 В.
Точность стабилизации: 4,5%.
Эффективность: 97%.
Клеммы для подключения нагрузки.
Вес: 41 кг.
Стоимость: от 46700 руб.
Energy Classic 7500
Самый большой диапазон входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное питание котла в районе 210-230 В.
Высокая производительность, умеренный вес и средняя цена делают это устройство лучшим в этой серии моделей.
Тип: электронный.
Мощность: 5,2 кВт.
Входное напряжение: 60–265 В; на выходе – 209-231 В.
Точность стабилизации: 5%.
Эффективность: 98%.
Клеммы для подключения нагрузки.
Вес: 20 кг.
Стоимость: от 23470 руб.
Типы стабилизаторов
Срок безремонтной работы газового котла с насосом и розжигом от сети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то весьма желательно. Современные стабилизаторы делятся на три типа:
Релейный тип – самые дешевые, но не самые долговечные устройства. Подгорание контактов вынуждает владельца менять устройство каждые 3-4 года. Точность амплитуды стабилизации также оставляет желать лучшего.
Стабилизаторы на основе серводвигателей могут плавно выравнивать выходное напряжение, но работают медленнее, что увеличивает риск аварии.
Электронные схемы на основе управляемых тиристоров (симисторов) и микропроцессоров долговечны, имеют высокую точность стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.
По другим параметрам стабилизаторы делятся на устройства постоянного или переменного тока, напольные или настенные конструкции, однофазные или трехфазные устройства. В таблице приведены технические характеристики самых популярных моделей стабилизаторов 2014 года. Анализ показывает, что электронное устройство может работать в любых условиях, при любых перепадах напряжения. Электронный стабилизатор не искажает форму напряжения, а значит газовый котел будет работать стабильно и надежно.
Механический или сервостабилизатор имеет большее время отклика на колебания входного напряжения и тока. То есть при скачках амплитуды механическое устройство не успевает выровнять амплитуду и колебания напряжения поступают на электронные и электрические устройства котла. Колебания редки, но часто вызывают повреждение электроники нагрузки.
Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только владелец агрегата. Играют роль и стоимость устройства, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, есть смысл поставить для его обслуживания более дорогой, но качественный стабилизатор, а не экономить на мелочах.
Как выбрать стабилизатор
При покупке отталкивайтесь от основных параметров:
Мощность стабилизатора определяется суммарной мощностью нагрузок – насоса, щита управления, газовой горелки и других элементов автоматики . Стандартная мощность стабилизатора 150-350 Вт.
Диапазон выходного напряжения прибора.
Напряжение сети. Для определения разности напряжений в разное время суток следует периодически проводить измерения, а затем брать среднее арифметическое.
Требования к стабилизатору качества для газового котла:
Эстетический вид.
Маленький размер и большая мощность.
Возможность установки на стене или на полу.
Простота и надежность.
Бесшумная работа и надежный температурный режим.
Электронное исполнение.
Цена стабилизатора должна оправдывать его технические характеристики.
Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенной производительностью по отношению к требованиям — ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или газовых мастеров.
Manufacturers of electronic and mechanical stabilizers
Popular models of stabilizers of foreign and domestic production:
51+45°C
+
Features \ Model Snap-500
VEGA-50-25
RESANTA ASN-2000 Штел-1000
Стабилизатор Механический Электронный
Мощность 500 Вт 500 Вт 1 10111 1000 W
Adjustment speed, sec 1,0 0,3 0,5-0,7 0,2
Input voltage 150-250V 172 -288 V 140-260 V 132-260 V
Voltage accuracy at the output of the stabilizer,% 1 0,5 1,5 2,5
Защита Нет Есть Есть Есть
Рабочая температура -5/+40°C -25/+45°C 0/+45°C
Lifetime 1-3 years 7-15 years old 5-10 years 10-20 years
Dimensions 175x190x140mm 275x425x260mm 100x183x240mm 240x170x120mm
Вес 4 kg 16 kg 4. 2 kg 6 kg
Service Warranty 1 year 5 years 2 years 5 years
Manufacturer PRC Italy Россия Украина
Цена 30 $ 600 $ 700 $ 140 $
. Российские стабилизаторы самые дорогие по диапазону мощностей и другим техническим характеристикам. Однако стоимость всегда оправдана. Поэтому совет от профи: не гонитесь за экономией – это может обернуться для вас дорого.
Какие типы стабилизаторов подходят для котлов
Производители выпускают множество стабилизаторов различных моделей. Представленные на рынке устройства можно разделить на четыре типа:
электромеханические (серво)
релейные
электронные (тиристорные)
инверторные
Каждый тип имеет свои особенности, плюсы и минусы, которые необходимо учитывать при выбор. Вот краткий обзор оборудования для каждого типа.
Электромеханический
Принцип работы основан на кольцевых обмотках трансформатора, по которым движутся угольные щетки, управляемые сервоприводом.
Плюсы: невысокая стоимость, широкий диапазон входного напряжения, точность и плавность регулирования, способность выдерживать перегрузки, возможность работы при низких температурах и повышенной влажности, надежная система защиты от перенапряжения и перегрева, длительный срок службы.
Минусы: низкая скорость настройки (срабатывания), повышенный уровень шума, увеличенный вес и габариты по сравнению с другими типами устройств.
Такие стабилизаторы можно устанавливать для котлов отопления, но не рекомендуется их использовать при частых ощутимых скачках напряжения. Также из соображений безопасности требуется отдельное место для установки.
Реле
Распространенный современный тип стабилизаторов. Здесь ток, проходящий через обмотку трансформатора, регулируется специальными реле, а не механически. На некоторых ресурсах представлена информация о том, что релейные МВ не подходят для котлов отопления из-за их низкой скорости. Действительно, быстродействие ранее выпускавшихся стабилизаторов этого типа было низким, а современные модели лишены этого недостатка.
Плюсы: доступная стоимость, широкий диапазон и высокая скорость регулирования, надежная система защиты, компактные размеры и малый вес.
Минусы: ступенчатое регулирование, отсутствие запаса хода, средний уровень шума, небольшой срок службы.
По соотношению цена/качество релейные стабилизаторы являются оптимальным выбором и широко применяются с котлами отопления.
Электронные
Электронные стабилизаторы также регулируют ток, пропуская ток через трансформатор с помощью электронных ключей, что позволяет добиться компактных размеров устройства и его высокой эффективности.
Плюсы: широкий диапазон и высокая скорость регулирования, низкий уровень шума, компактные размеры, длительный срок службы.
Минусы: высокая стоимость, ступенчатое регулирование, отсутствие запаса хода.
Электронные стабилизаторы являются более совершенным и универсальным решением для котлов отопления. Они имеют более высокую стоимость, чем релейные, поэтому встречаются реже.
инвертор
В инверторных стабилизаторах нет трансформатора, здесь переменный входной ток сначала преобразуется в постоянный, а затем из него вырабатывается необходимое переменное напряжение.
Плюсы: широкий диапазон входного и высокая точность выходного напряжения, высокая скорость и плавность регулирования, бесшумность, минимальные габариты и вес, длительный срок службы.
Минусы: высокая стоимость, отсутствие запаса хода.
Стабилизаторы этого типа обеспечивают наивысшее качество регулирования, но имеют самую высокую цену среди перечисленных типов.
Подробнее о различных типах стабилизаторов напряжения для дома написано в следующей статье: какие типы и виды стабилизаторов напряжения для дома существуют?
LENZ TECHNIC R500W – точность и цена
Устройство автоматической стабилизации входного напряжения. Используется в частных домах, медицинских учреждениях, офисных и административных помещениях. Встроенные механизмы защиты от перегрева и перегрузок при интенсивной работе.
Стабилизатор имеет низкую погрешность и высокую точность выходных параметров. Предусмотрено подключение двух потребителей суммарной мощностью не более 500 Вт. Выравнивает широкий диапазон напряжений, имеет 100% коэффициент мощности.
Плюсы:
Компактность, точность, низкий уровень погрешности.
Яркий цветной ЖК-экран. Простое подключение.
Электропитание двух потребителей, у меня – газовый котел и циркуляционный насос.
Минусы:
Операция за 0,02 сек, есть показатели лучше.
Технология монтажа и подключения
Перед подключением стабилизатора необходимо найти для него подходящее место. Нужно понимать, что электрик очень не любит сырости, поэтому помещение, где будет установлен прибор, должно быть сухим, без излишней влажности воздуха. Чаще всего допустимые параметры указаны в инструкции к устройству. Если их нет, можно ориентироваться на собственные ощущения. Если в помещении повышенная влажность, например, в подвале, оборудование здесь лучше не устанавливать.
Гараж тоже будет не лучшим местом для размещения стабилизатора. Согласно инструкции, прибор не должен находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак тоже не работает. В теплое время года температура здесь часто поднимается очень высоко, что негативно скажется на работе устройства. Еще одно неподходящее место – ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.
На самом деле подключить стабилизатор очень просто. К оборудованию подключается газовый котел, и его просто подключают к сети. Если вам приходится устанавливать несколько однофазных стабилизаторов одновременно, например, в случае, когда в помещение входит три фазы, нельзя включать их в одну розетку. Тогда первый при переключении будет создавать сетевые помехи, а второй заставлять переключаться. Этот процесс практически бесконечен. Таким образом, для каждого из устройств необходимо подготовить розетку.
Место для установки стабилизатора напряжения должно быть выбрано правильно. В помещении не должно быть слишком влажно или жарко. Кроме того, должна быть обеспечена естественная циркуляция воздуха, иначе устройству грозит перегрев.
Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут аннулированы при несоблюдении требований их эксплуатации. На первом месте среди них чаще всего стоит качественное питание устройства. Роль стабилизатора напряжения в его обеспечении нельзя недооценивать, поэтому к выбору устройства следует подходить очень ответственно. Правильно подобранное оборудование позволит газовому котлу работать долго и бесперебойно в максимально экономичном режиме, что даст возможность его владельцу сэкономить приличную сумму.
Типы стабилизаторов напряжения
Стабилизация или регулирование сетевого напряжения для питания различных радио- и электрических устройств используется уже давно. Простейшим устройством такого типа является автотрансформатор со ступенчатой или плавной регулировкой выходного напряжения.
В настоящее время применяются следующие системы автоматической стабилизации напряжения:
Релейный стабилизатор;
Сервостабилизатор;
Тиристорный стабилизатор;
Инвертор.
Современные стабилизаторы для дома. использующие принцип широтно-импульсной модуляции, но в газовых системах теплоснабжения они применяются довольно редко.
Релейные стабилизаторы
Принцип работы релейного устройства аналогичен автотрансформатору. Катушка вольтодобавки, подключенная к сети, разделена на секции, с которых можно снять высокое или низкое напряжение. Модуль управления постоянно сканирует напряжение сети и в случае изменения входного напряжения включает соответствующее реле.
Реле своими контактами подключает любую из секций к выходу устройства. Поскольку релейное устройство работает в дискретном режиме, выходное напряжение может отличаться от 220В в большую или меньшую сторону на 5-8%.
Устройство надежно в эксплуатации, не требует обслуживания и имеет следующие параметры:
Регулировка напряжения – ступенчатая;
Точность установки – 5-8%;
Номинальное входное напряжение – от 190 до 250 В.
Сервостабилизаторы
Сервостабилизатор представляет собой электромеханическое устройство. Элемент регулирования напряжения представляет собой металлический или графитовый контакт, перемещающийся по обмотке трансформатора. Контакт закреплен на оси серводвигателя.
Плата управления контролирует входное напряжение и при его изменении подает сигнал на электродвигатель. Ротор двигателя поворачивается на определенный угол, благодаря чему изменяется напряжение на выходе устройства.
Тиристорный
Тиристорный стабилизатор представляет собой полностью электронное устройство. Принцип его действия аналогичен релейному устройству, только участки обмотки трансформатора коммутируются не контактами реле, а полупроводниковыми переключателями.
Переключатели, выполненные на тиристорах или симисторах, обеспечивают запас до миллиарда переключений, что делает этот стабилизатор чрезвычайно надежным. Устройство обеспечивает регулировку напряжения в дискретном режиме, но имеет высокое быстродействие.
Стабилизатор инверторного типа
Наиболее прогрессивным стабилизатором является устройство инверторного типа или стабилизатор двойного преобразования. В нем отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, пройдя через фильтр, выпрямляется, при этом в конденсаторе запасается определенная энергия. Затем постоянный ток снова преобразуется в переменный.
Принцип работы инверторного стабилизатора
Каждый тип стабилизатора имеет свои достоинства и недостатки:
Релейное устройство отличается дешевизной и хорошей надежностью, но за счет ступенчатого переключения точность установки выходное напряжение низкое;
Сервостабилизатор выдает очень точное значение напряжения, но имеет низкое быстродействие и требует постоянного обслуживания из-за быстрого износа элементов, не рекомендуется для использования с газовым оборудованием, так как при износе контакты могут искрить;
Тиристорный регулятор имеет мгновенное быстродействие, но стоит значительно дороже релейного стабилизатора;
Устройство двойного преобразования обеспечивает идеальное напряжение, высокую скорость, высокую точность и тихую работу.
Что нужно знать при выборе стабилизатора напряжения
Устройство стабилизатора напряжения.
Среди выпускаемых типов устройств, служащих для защиты электрооборудования от скачков напряжения, наиболее точным является электромеханический стабилизатор. Однако их использование для газового оборудования категорически запрещено. Причиной запрета является возможность искрения контактов при их замыкании.
При выборе защиты для газового котла лучше обратить внимание на электронные устройства. Электронная защита газового котла быстрее реагирует на изменения в электросети; при его подключении гарантируется качественная защита оборудования
Важно, что электронный стабилизатор напряжения работает практически бесшумно. Поскольку большинство бытовых газовых котлов работают от сети 220 В, для их защиты следует использовать однофазный стабилизатор.
Если котел рассчитан на подключение к сети 380 В, то выбор стабилизатора напряжения однозначен – только трехфазный. Так как трехфазный прибор имеет более высокую стоимость, можно использовать другой способ защиты: установить однофазная модификация устройства для каждой фазы отдельно. Такая защита обойдется немного дешевле.
Поскольку большинство бытовых газовых котлов работают от сети 220 В, для их защиты следует использовать однофазный стабилизатор. Если котел рассчитан на подключение к сети 380 В, то выбор стабилизатора напряжения однозначен – только трехфазный. Так как трехфазный прибор имеет более высокую стоимость, можно использовать другой способ защиты: установить однофазную модификацию прибора на каждую фазу отдельно. Такая защита обойдется немного дешевле.
Стабилизатор напряжения доступен с различными способами установки. Он может быть предназначен для установки на горизонтальную поверхность, некоторые модели изготавливаются для настенного монтажа. Также есть модели с универсальным креплением. В эксплуатации более удобен стабилизатор напряжения с универсальным креплением, так как при необходимости можно легко изменить место его установки.
Требования к стабилизатору
При выборе модели для конкретных условий эксплуатации необходимо учитывать основные критерии, которым должен соответствовать нормальный стабилизатор напряжения.
В первую очередь необходимо обратить внимание на следующие параметры:
Время отклика, указанное в техпаспорте устройства, измеряется в миллисекундах (мс). Чем ниже этот показатель, тем лучше будет работать автоматика и электроника котла. Он соответствует периоду времени, в течение которого напряжение может быть скорректировано при скачке.
Диапазон входного напряжения. Указывает установленные пределы, в пределах которых котел может нормально работать. Когда напряжение достигает предельного значения, газовый котел автоматически отключается. Однако большое количество отключений котельного оборудования в отопительный сезон может стать причиной разморозки труб системы. Поэтому рекомендуется выбирать стабилизатор с перепадом напряжения около 140-260 вольт.
