Как выбрать стабилизатор напряжения? Советы по выбору.

Если перед Вами стоит задача приобрести стабилизатор напряжения (для дома, для офиса, для машины и т.д.), Вы сталкиваетесь с серьезной проблемой выбора – сейчас на рынке Украины представлено такое количество товаров в этой области, что глаза разбегаются даже у профессионалов! Эта статья поможет Вам определиться с выбором и найти оптимальное решение задач любой сложности.

Для начала, нужно определиться, для каких целей Вам нужен стабилизатор напряжения. Существуют стабилизаторы для локальных сетей (например, для котлов, стиральных машин, насосов, холодильников, компьютеров, телевизоров и др.) и для стационарных (стабилизаторы на весь дом, квартиру или офис).

Если Вас интересует стабилизатор напряжения локального типа, то в этой группе стабилизаторов тоже можно выделить несколько направлений.

Выбирая стабилизатор для котла, компьютера, телевизора или холодильника, лучше всего обратить внимание на таких производителей, как LVT, Диа-Н или SinPro.

Мощность должна варьироваться в пределах от 300 до 600 Вт, что вполне достаточно для поддержания напряжения в этих электроприборах.

Находясь в поиске стабилизатора для стиральной машины и насосной станции, нужно выбирать аппараты мощностью 2-4 кВт. Это, например, Диа-Н, CH (изготовляются во Львове) или SinPro (Харьков).

Если Вы ищете стабилизатор напряжения во всем доме, прежде всего, нужно выяснить несколько важных фактов:

1. Входное напряжение повышено (более 235 Вт) или понижено (менее 200 Вт)? Возможно, напряжение нестабильно, т.е. «скачет», опускаясь до 150 Вт и поднимаясь до 270 Вт в считанные минуты. Эта информация очень важна для специалистов, которые будут оказывать Вам помощь при выборе стабилизатора.

Чаще всего встречается пониженное входное напряжение, возникающее из-за изношенных электрических сетей или в домах, слишком удаленных от трансформатора (порядка 150-200 Вт).

1. Необходимо тщательно проверить рабочий диапазон выбранного стабилизатора, для того, чтобы Ваше входящее напряжение в доме точно ему соответствовало.

Например, если рабочее напряжение стабилизатора 120 Вт – 260 Вт, он подойдет и для 120 Вт, и для 150 Вт, и на выходе будет давать стабильные 220 Вт.

1. Определите мощность стабилизатора. Как это сделать? Предположите, какие электроприборы могут работать в Вашем доме одновременно и подсчитайте общую электроэнергию, потребляемую ими. Например:

– Прибавляем потребляемую электроприборами энергию.

Стиральная машина (2кВт) + котел (150 Вт) + телевизор (120 Вт) +конвектор (1,5 кВт) + чайник (2 кВт) = 5, 77

– Накидываем 20% к полученной цифре, т.к. для долгой и надежной работы стабилизатора необходим запас:

5,77 + 5,77 *20% = 6,92 кВт. Узнайте, сколько ампер у входного автомата (можно посмотреть на щитке). Если, например, стоит 25 ампер, то максимально возможно давать нагрузку в 5,5 кВт (220 Вт*25 А*1 = 5,5 кВт).

(!) Кратковременно стабилизатор может выдержать нагрузку в 5 раз больше для запуска электроприборов: пылесос, насос.

(!) Следует учитывать тот факт, что при пониженном напряжении мощность стабилизатора также падает.

(!) Некоторые производители стабилизаторов указывают мощность в Ваттах (Прочан, Volter или РЭТА), а некоторые – в Вольт-Амперах (Укртехнология и Элекс). Последние нужно переводить в Ватты!

4. Определить, какого типа выбранный Вами стабилизатор напряжения. Оптимальный выбор – симисторный или тиристорный электронный стабилизатор украинского производства. Почему именно украинского производства? Потому что в случае каких-либо вопросов по работе стабилизатора можно напрямую обратиться на завод производителя. К тому же, не рекомендуется использовать сервоприводный или релейный стабилизаторы (Китай), т.к. на практике они не оправдывают доверия (бывали даже случаи возгорания домов).

Преимущество симистерного стабилизатора перед сервоприводным и релейным в скорости срабатывания (20 миллисекунд), более длительном сроке эксплуатации (украинские производители – более 10 лет) и бесшумности (релейные – щелкают, в сервоприводных – гудит моторчик).

Если Ваш бюджет ограничен (мы будем предельно с Вами откровенны), ориентируйтесь на фирмы Maxxter или LogicPower – это китайские стабилизаторы, на которые практически не поступает жалоб. Хотя все же, если Вы приобретаете для себя, лучше заплатить один раз за проверенное украинское качество.

5. Выбрать количество фаз в стабилизаторе. Существуют однофазные (если в доме 220 Вт) и трехфазные (если в доме 380 Вт) стабилизаторы. Трехфазные стабилизаторы чаще всего используются на производстве.

Для частного дома лучше объединить три однофазных стабилизатора в одной коробке, т.к. их мощностью можно манипулировать по отдельности (например, один – на 5кВт, другой на 8 кВт и т.д.). Украинский производитель Элекс предлагает стабилизатор Гибрид, который рассчитан на 5000 Вт, 7000 Вт. и 9000 Вт, благодаря чему он на сегодня является хитом продаж.

6. Выберите вид стабилизатора – напольный или настенный. Практически все стабилизаторы украинских производителей универсальны – их можно и крепить на стену, и ставить на пол. В среднем, температура внутри помещения должна быть в диапазоне от 0 до +40°C, а относительная влажность – не больше 80% (при 25 °C), давление – от 630 до 800 мм.рт.ст.

Некоторые из наших клиентов вешали стабилизаторы напряжения даже в неотапливаемых гаражах, и они успешно функционировали. Главное, чтобы помещение было сухое и не было резких перепадов температур.

Большинство производителей занимаются изготовлением стабилизаторов внутреннего исполнения, но существуют еще уличные стабилизаторы. Например, фирма Прочан (Запорожье) изготавливает стабилизаторы во влагозащитном корпусе, со степенью IP56, что означает его стойкость к сырости и атмосферным осадкам.

Надеемся, что эта статья о том, как выбрать стабилизатор напряжения, была Вам полезна, и Вы получили ответы на все интересующие вопросы. Если что-то осталось неразрешенным, наши менеджеры с удовольствием дадут экспертную консультацию и помогут сделать правильный выбор. Звоните и пишите, оставляйте свои комментарии и задавайте вопросы – мы будем очень рады помочь!

Элекс Гибрид У 9-1-40 v2. 0

Цена: 13400 Грн.

Элекс Гибрид У 9-1-16 v2.0

Цена: 6190 Грн.

Quant-9

Цена: 36980 Грн.

Quant-11

Цена: 42980 Грн.

Как выбрать стабилизатор напряжения для газового котла отопления: tvin270584 — LiveJournal

При монтаже системы отопления обязательно устанавливается стабилизатор напряжениядля газового котла, который предупреждает повреждение электронной платы при неожиданных проблемах в электросети. В этой статье мастер сантехник расскажет особенности выбора этого оборудования, ведь стабилизаторы напряжения отличаются не только техническими характеристиками, но и принципом работы.

Актуальность параметров напряжения на котлах

Даже недорогой газовый котел имеет 15-25 датчиков, информация о которых круглосуточно обрабатывается встроенной электронной платой. От её работы зависит как обогрев дома, так и безопасность жильцов при выходе из строя отдельных элементов оборудования.

Обратите внимание! Навесные стабилизаторы напряжения не рекомендуется вешать под котлом, потому что вода при прорыве трубопроводов может затопить электрооборудование

Стоимость новой оригинальной электронной платы для котла составляет примерно 40-50% его стоимости, поэтому за сохранностью этого элемента следует следить с особым вниманием. Для нормальной работы платы газового оборудования сервисные центры настоятельно рекомендуют использовать стабилизатор напряжения, потому что без него бесплатного гарантийного обслуживания не будет. Особенно актуально это для загородных домов, где напряжение может опускаться по вечерам до 170-180 В или кратковременно превышать 250 В при обрыве проводов.

Кроме электронной платы, от перепадов параметров электросети может сгореть и водянойнасос, замена которого тоже будет стоить немало. Поэтому лучше приобрести стабилизатор напряжения сразу при покупке газового котла во избежание проблем в будущем.

Принцип работы стабилизаторов

Принципиальное внутреннее устройство стабилизатора напряжения похоже у всех его типов. Под корпусом обычно скрываются такие составляющие:

• Автотрансформатор с несколькими обмотками, отвечающий за соответствие выходящего напряжения установленным параметрам.


• Контрольное устройство, определяющее изменения входного напряжения.


• Предохранители. Они выключают стабилизатор при выходе параметров электросети за рамки рабочего диапазона.


• Управляющая автоматика, которая изменяет путь тока по обмоткам трансформатора, в зависимости от разности значений входного и выходного напряжений.

Дополнительно стабилизатор напряжения может быть оборудован аккумуляторными батареями, позволяющими питать подключенные устройства после исчезновения напряжения в сети.

На релейных стабилизаторах с шагом 10% напряжение колеблется около 220 В, отклоняясь на 10-15 В то в меньшую, то в большую сторону от целевого уровня

Принцип работы стабилизатора несложен. При отклонении входного напряжения от нормы автоматика изменяет путь тока по обмоткам трансформатора таким образом, чтобы на выходе получались неизменные 220 В. Технически эффект стабилизации достигается несколькими путями, в зависимости от вида прибора.

Виды бытовых моделей

Не все виды стабилизаторов напряжения рекомендованы для бытовых газовых котлов. Некоторые категории этих устройств предназначены для промышленных целей и их использование дома является нецелесообразным. Поэтому далее будут рассмотрены только те типы стабилизаторов, которые подходят для отопительного оборудования и продаются в большинстве специализированных магазинов.

Сервоприводные или электромеханические

Принцип работы стабилизаторов напряжения для котлов отопления сервоприводного типа заключается в передвижении токосъемника вдоль обмоток трансформатора с помощью электропривода. Движением управляет автоматика.

Обратите внимание! Нежелательно устанавливать электромеханические стабилизаторы напряжения вблизи котлов с открытой газовой камерой, потому что искра внутри прибора может привести к взрыву при утечке газа

Регулирование напряжения стабилизатором достигается за счет изменения числа витков вторичной обмотки автотрансформатора, которые участвуют в электропередаче. Этот принцип позволяет устройству увеличивать или уменьшать выходное напряжение сети, в зависимости от его входного значения.

Преимущества сервоприводных стабилизаторов напряжения:

• Устойчивость к перегрузкам.


• Точность и плавность настройки выходных значений напряжения составляет 3-5%.


• Длительный срок эксплуатации при регулярном сервисном обслуживании.

Минусы электромеханических приборов:

• Чувствительность к отрицательным температурам, при которых работа устройства нарушается.


• При активном использовании токосъемная щетка требует замены каждые 3-4 года.


• Низкая скорость изменения напряжения – 10-40 В/сек.


• Шумность сервопривода.


• Возникновение искр при движении токосъемника, что исключает установку стабилизатора напряжения в помещениях с высокой вероятностью утечки газа.

Стоимость сервоприводных устройств в 3 раза дороже релейных и в 2 раза дешевле тиристорных. Не рекомендуется включение таких стабилизаторов напряжения в одну ветку с холодильником, потому что постоянные перепады напряжения при включении компрессора быстро приведут к стиранию токосъемной щетки.

Тиристорные или симисторные

Стабилизатор напряжения с тиристорами являются наиболее предпочтительными для газовых котлов. Принцип их действия заключается в формировании множества электроотводов от вторичной обмотки трансформатора.

Обратите внимание! Тиристорные стабилизаторы напряжения при нагрузках могут греться, поэтому устанавливать их нужно так, чтобы не закрывать вентиляционные отверстия

Схема работы электронных стабилизаторов напряжения несколько похожа на сервоприводные модели. Только здесь за регулирование количества витков на вторичной обмотке отвечает не электропривод с токосъемником, а отдельные выходы, включение которых регулируется с помощью тиристорных устройств и процессора.

При понижении напряжения выключаются выходы одних тиристоров и включаются выходы других, которые обеспечивают охват большего количества витков обмотки. Число электроотводов от трансформатора напрямую влияет на плавность и точность регулировки напряжения. Их количество может достигать 20-25 штук. Иногда используются двухуровневые стабилизаторы, обеспечивающие ещё большую точность выходного напряжения.

Переключение тиристоров контролируется процессором, который в непрерывном режиме анализирует показатели входного и выходного напряжений. А при поломке одного звена цепи оно будет заменено последующим.

Описанный принцип работы тиристорных стабилизаторов напряжения приводит к ряду преимуществ такого оборудования:

• Срок службы 10-15 лет.


• Высокая скорость срабатывания – 10-20 мс.


• Точность настройки выходного напряжения от 1-3%.


• Эксплуатационная устойчивость к частым изменениям напряжения.


• Возможность работы при минусовых температурах.


• Устойчивость к электропомехам.


• Бесшумность из-за отсутствия движущихся частей.


• Безопасность платы котла даже при межобмоточном замыкании в трнсформаторе.


• Плавная синусоида при переключении.

Недостатки тиристорных стабилизаторов напряжения:

• Высокая цена. Стоимость стабилизаторов на тиристорах в 2-3 раза выше, чем сервоприводных, и в 6-8 раз выше, чем релейных.


• Возможность перегорания дорогостоящей платы управления или выход из строя одного из тиристоров при перегрузках.


• Потребность в активном охлаждении при высоких нагрузках.

Большинство тиристорных стабилизаторов напряжения имеют мощность от 5 кВт и предназначены для регулирования напряжения во всем доме или квартире. Но около 10% моделей имеют рабочую мощность до 1,5 кВт, которой хватит для подключения практически любого бытового отопительного котла.

Электронные или релейные

Стабилизаторы напряжения релейного типа являются наиболее дешевыми устройствами для регулирования напряжения. Их рабочей «сердцевиной» являются от 4 до 20 катушек индуктивности с разной обмоткой. В зависимости от имеющейся разницы напряжений между входом и выходом прибора автоматика подключает те или иные элементы. В результате происходит грубая ступенчатая настройка выходных параметров электросети.

Обратите внимание! Бюджетные модели релейных стабилизаторов напряжения имеют всего 4 реле управления.

Регулирование переключения между катушками происходит с помощью реле, которые издают при этом характерные щелчки.

Преимуществами релейных стабилизаторов напряжения являются:

• Компактность и малый вес.


• Низкая цена.


• Скорость срабатывания в пределах 0,1 сек.


• Эксплуатационная устойчивость к частым срабатываниям.

Недостатки релейных приборов:

• Мигание света при переключении катушек.


• Отсутствие синхронизации синусоиды.


• Громкое щелканье при срабатывании реле.


• Низкая точность настройки у большинства моделей – 5-8%.

Дешевые релейные устройства вряд ли порекомендуют в магазине для газового котла. Но при отсутствии денег на более продвинутые модели подойдет и этот тип оборудования.

Стабилизаторы с двойным преобразованием

Этот вид стабилизаторов напряжения является симбиозом с источником бесперебойного питания. Схема его работы заключается в двухэтапном преобразовании поступающей электроэнергии.

Обратите внимание! Стабилизаторы с двойным преобразованием электроэнергии имеют большой вес и габариты за счет идущей в комплекте свинцово-кислотной батареи.

Сперва выровненный постоянный ток с пониженным напряжением подводится к аккумулятору. Затем электричество снимается с клемм той же батареи, напряжение увеличивается до 220В, ток инвертируется в переменный, и преобразованная энергия подается на выходы стабилизатора. Такая схема, даже с минимальной емкостью аккумулятора, обеспечивает полную автономность параметров выходного напряжения.

Преимуществами стабилизаторов напряжения с двойным преобразованием являются:

• Независимость выходных параметров напряжения от внутридомовой электросети.


• Полная защита отопительного котла от резких скачков напряжения, коротких замыканий.


• Отсутствие переключающих элементов и задержек.


• Всегда правильная синусоида.


• Помехозащищенность.


• Срок работы более 10 лет.


• Возможность автономной работы газового котла без внешней электроэнергии.

Недостатки стабилизаторов напряжения с двойным преобразованием:

• Высокая стоимость. Цена приборов с мощностью 1 кВт начинается от 200 долларов.


• Низкий КПД (90%) вследствие работы вентилятора системы охлаждения.

Стабилизаторы с двойным преобразованием электроэнергии прекрасно подходят для котельного оборудования. Но их цена может достигать половины стоимости отопительной системы. Поэтому окончательный выбор стабилизатора напряжения для газового котла часто зависит от выделенной на это суммы денег.

Критерии выбора при покупке прибора

Не каждый котел можно подключить к дешевому стабилизатору напряжения. При выборе прибора необходимо учитывать параметры подключаемого оборудования, потому что иногда оно может даже не включаться из-за срабатывания встроенных защитных предохранителей. Все важные технические параметры стабилизатора будут рассмотрены далее.

Статья на сайте полностью не поместилась, продолжить чтение вы сможете по ссылке: https://santekhnik-moskva.blogspot.ru/2018/06/stabilizatory-napryazheniya.html

Влияние стабилизаторов напряжения на потребление электроэнергии

Стабилизаторы напряжения играют решающую роль в поддержании стабильного электроснабжения, обеспечении бесперебойной работы электроприборов и приборов.

Пожалуйста, включите JavaScript

Изучение потенциальной опасности статического электричества: что вам нужно знать

Стабилизаторы напряжения положительно влияют на потребление электроэнергии, уменьшая колебания напряжения, оптимизируя работу приборов и обеспечивая экономию энергии.

В этой статье мы рассмотрим влияние стабилизаторов напряжения на эффективность потребления электроэнергии и то, как они способствуют энергосбережению.

Исследования показали, что стабилизация напряжения с помощью стабилизаторов может привести к существенной экономии энергии.

Содержание

Общие сведения о стабилизаторах напряжения

Стабилизаторы напряжения — это электронные устройства, предназначенные для регулирования и стабилизации уровней напряжения, компенсирующие колебания в электроснабжении.

Они бывают различных типов, включая автоматические стабилизаторы напряжения, стабилизаторы напряжения с сервоуправлением и статические стабилизаторы напряжения.

Как работают стабилизаторы напряжения

Стабилизаторы напряжения работают с использованием механизма регулирования напряжения. Они состоят из ключевых компонентов, таких как датчики напряжения, схемы управления и механизмы коррекции напряжения.

Когда входное напряжение отклоняется от желаемого уровня, стабилизатор регулирует выходное напряжение для поддержания стабильного и оптимального питания.

Читайте также мою статью: Могут ли стабилизаторы оживить низкое напряжение? Изучение возможностей

Влияние стабилизаторов напряжения на потребление электроэнергии

Колебания напряжения не только влияют на работу электроприборов, но и приводят к потерям энергии.

Стабилизаторы напряжения играют важную роль в повышении энергоэффективности за счет уменьшения колебаний напряжения.

Они оптимизируют работу приборов и предотвращают ненужное энергопотребление.

Исследования показали, что стабилизация напряжения с помощью стабилизаторов может привести к существенной экономии энергии.

Обеспечивая получение электроприборами необходимого напряжения без чрезмерного перенапряжения или пониженного напряжения, стабилизаторы напряжения способствуют снижению потребления электроэнергии.

Факторы, которые необходимо учитывать для обеспечения эффективного энергопотребления

Для обеспечения эффективного энергопотребления важно учитывать надлежащие уровни напряжения для приборов.

Различные устройства имеют определенные требования к напряжению, и , обеспечив их правильным напряжением, может оптимизировать их энергоэффективность.

Совместимость стабилизаторов напряжения и электрических устройств также имеет решающее значение для достижения максимальной экономии энергии.

Кроме того, правильный выбор мощности стабилизатора напряжения гарантирует, что он сможет эффективно справляться с нагрузкой.

Преимущества использования стабилизаторов напряжения

Использование стабилизаторов напряжения дает несколько преимуществ. Во-первых, они защищают приборы от колебаний напряжения, предотвращая повреждения, вызванные перенапряжением или пониженным напряжением.

Эта защита продлевает срок службы электрооборудования, уменьшая потребность в частом ремонте или замене.

В результате стабилизаторы напряжения способствуют экономии средств за счет сокращения затрат на техническое обслуживание.

Читайте также мою статью: Шокирующая правда: как высокое напряжение влияет на стабилизаторы напряжения.

Выбор подходящего стабилизатора напряжения

Выбор подходящего стабилизатора напряжения включает оценку требований к напряжению электрической системы.

Выбор стабилизатора напряжения с более низким диапазоном напряжения, чем у вашего источника питания, может привести к повреждению самого стабилизатора.

Определение типа стабилизатора, подходящего для конкретного применения, например, автоматический, с сервоуправлением или статический, также имеет решающее значение.

Кроме того, выбор стабилизатора с правильной мощностью гарантирует, что он сможет эффективно справляться с электрической нагрузкой.

Установка и обслуживание стабилизаторов напряжения

Правильная установка стабилизаторов напряжения необходима для обеспечения их оптимальной работы. Соблюдение инструкций по установке, предоставленных производителем, помогает избежать каких-либо проблем и обеспечивает безопасную и эффективную работу.

Регулярное техническое обслуживание, такое как очистка, проверка и испытания, помогают продлить срок службы стабилизатора и сохранить его рабочие характеристики.

В случае каких-либо неисправностей или проблем следует выполнить действия по устранению неполадок или обратиться за профессиональной помощью.

Заключение

Стабилизаторы напряжения играют жизненно важную роль в оптимизации эффективности потребления электроэнергии. Снижая колебания напряжения, они повышают энергоэффективность, что приводит к существенной экономии энергии.

Использование стабилизаторов напряжения не только защищает электроприборы, но и способствует экономии средств за счет сокращения объема технического обслуживания и замены.

Учет требований к напряжению, правильный выбор типа и мощности стабилизатора, а также соблюдение правил установки и обслуживания являются ключом к максимальному использованию преимуществ стабилизаторов напряжения.

Использование технологий стабилизации напряжения может проложить путь к более устойчивому и энергоэффективному будущему.

Вы работаете с электричеством! Не уходи с пустыми руками!

Хотите быть впереди всех в мире электротехники? Подпишитесь на мой канал YouTube и получите доступ к эксклюзивному контенту, который вы больше нигде не найдете!

Выбор стабилизатора напряжения | Сравнение цен Электронный каталог

В загородном доме, в загородном доме, в сельской местности и даже в городской квартире напряжение в электрической сети может периодически изменяться в довольно широких пределах. Особенно, если рядом есть какой-то «энергоемкий» магазин или мастерская, или что-то вроде сварочного аппарата часто работает «по соседству».

Нестабильное напряжение в любом случае плохо. Как понижение, так и повышение напряжения в сети может негативно сказаться на бытовой технике, не говоря уже о наших нервах. При скачках напряжения вверх и вниз бытовая техника в лучшем случае будет работать ненормально или отключаться. В худшем – «сгорит», сломается от тех же частых непроизвольных включений/выключений. В свое время компания Samsung провела исследование, которое показало, что 80% проблем с бытовой техникой связаны именно со скачками напряжения . Как не остаться без работающего холодильника, кондиционера, телевизора, компьютера или какой-нибудь домашней машинки во время скачков напряжения? Как защитить оборудование от перепадов напряжения? Конечно — нужно купить стабилизатор напряжения! А вот стабилизатор стабилизатора это другое. На что следует обратить внимание при выборе этого устройства?

Стабилизатор, до свидания!

Бытовая техника известных брендов зачастую уже имеет встроенный стабилизатор и не нуждается в дополнительном

Обратите внимание, что покупка стабилизатора оправдана не для всех бытовых приборов. Когда стабилизатор не нужен? Например, если вы используете бытовую технику известного бренда, то не исключено, что он уже имеет встроенный стабилизатор и не нуждается в дополнительном . У Samsung есть аналогичная технология под названием Volt Control (обычно это стабилизация напряжения в пределах 165-290В с одновременной защитой от скачков напряжения до 400В), у LG есть технологии AVP (Auto Voltage Protection, обычно эффективна в диапазоне 170-290В), есть Есть аналогичные технологии и от других производителей.

Приличные импульсные блоки питания ПК с активной системой коррекции коэффициента мощности (APFC) также вполне способны обходиться без стабилизатора, так как стабилизируют напряжение самостоятельно. В целом, с распространением импульсных блоков питания потребность в использовании стабилизаторов напряжения значительно уменьшилась. В общем, прежде чем подключать стабилизатор к какой-либо бытовой технике, убедитесь, что он там действительно нужен. В противном случае все преимущества стабилизатора сведутся к нагреву воздуха.

Что объединяет стабилизатор и машину?

Не стоит покупать стабилизатор с током “про запас”, если выключатель рассчитан на малый ток

Когда входное напряжение падает, чтобы обеспечить желаемую выходную мощность, регулятор вынужден потреблять больше тока. Однако не стоит приобретать «сверхмощный» стабилизатор с большим номинальным током «про запас», например, 25 ампер, когда ваш вполне типичный домашний автоматический выключатель рассчитан на ток до 16А. А «штекерный» предохранитель в каком-нибудь старом доме еще может подойти на ток только до 6А.

Если через автоматический выключатель/предохранитель протекает слишком большой ток, сработает защита, и дом будет полностью обесточен. Эффект от мощного стабилизатора будет более чем плачевный. Конечно, можно установить в доме более мощные автоматические выключатели/предохранители, но это уже таит в себе опасности, которые мы в этой статье рассматривать не будем. Лучше просто запомните необходимое соответствие между максимальным током автомата (предохранителя) и стабилизатора. Достаточно мощными стабилизаторами, подходящими для обычных домов с приемлемым током нагрузки, являются, например, модели Sven AVR-3000 LCD 3 кВА / 2400 Вт , Powercom TCA-3000 3 кВА / 1500 Вт Цена от 1 954 до 3 444 ₴, Luxeon SVR-3000 3 кВА / 2100 Вт и т. д.

Фаза shift

При выборе стабилизатора следует учитывать, нужен ли вам прибор для однофазной сети 220В, или вам нужен стабилизатор для трехфазной сети 380В. От 380В можно запитать, например, различные машины.

Если при наличии трехфазной сети отсутствуют сами трехфазные электроприборы, а используется только однофазная нагрузка, рационально использовать три однофазных стабилизатора вместо одного трехфазного один. Это может быть не только дешевле, но и дать существенное преимущество: в случае полного отсутствия питания в одной из фаз устройства, подключенные в других фазах, не пострадают. Тогда как трехфазный стабилизатор полностью обесточит подключенных потребителей с аналогичной проблемой.

Хорошие двухфазные стабилизаторы Forte ACDR-10kVA 10 кВА Цена от 11 700 до 17 422 ₴, Luxeon FDR-5000VA 5 кВА/3500 Вт Цена от 4 600 до 4 982 ₴, Элекс Гибрид 9-1/40 9 KVA , Трехфазная- Ukrtehnologija Optimum+ 5000×3 15 KVA Цена от 49 800 ₴, Eleks Amper 12-3/25 16,5 KVA Цена из 53 500 ₴.

Заказ на вход

Для выбора стабилизатора желательно снять мерки изменения напряжения в сети не менее суток тока

Для выбора необходимого стабилизатора крайне желательно измерить изменение напряжения в сети за определенный период времени, как минимум сутки, а еще лучше — за несколько дней. Это позволит более точно определить величину колебания напряжения и подобрать оптимальную модель стабилизатора. При выборе желательно, конечно, ориентироваться на устройства с несколько более широким диапазоном допустимого входного напряжения, чем было измерено.

Если величина колебания напряжения в сети неизвестна, придется покупать стабилизатор наобум. И чем больше запас по амплитуде входного напряжения, тем лучше, хотя такие модели и дороже. Хорошими стабилизаторами с большим диапазоном входного напряжения являются

Днепр-М АСН-5000П 5000 Вт , Свен АВР-2000 ЖКИ 2 кВА/1600 Вт , Фантом ВНТУ-842 6000 Вт .

Причина Время

Если стабилизатор реагирует на изменение напряжения в сети очень медленно, например, в течение секунды-двух, то чувствительный электроприбор может «успеть» либо отключиться, либо «сгореть» из-за до недопустимого напряжения. Следовательно, если у вас крутая и очень чувствительная электроника, а также осветительные приборы, выбирайте модели с максимально коротким временем стабилизации напряжения , порядка долей секунды. Подробнее об этом параметре мы поговорим, когда будем описывать виды стабилизаторов.

Точность решает

Для точных (измерительных и управляющих элементов устройств умного дома, систем Hi-Fi и т. д.) и осветительных приборов рекомендуются устройства с точностью стабилизации напряжения до 3%. Для нетребовательной бытовой техники подходят приборы с точностью до 7%. Все вышеперечисленное для очень неприхотливых обогревателей. Точность и качество стабилизации напрямую зависит от типа стабилизатора, помните об этом. Модель стабилизатора, идеально подходящая для кондиционера, может вообще не подойти для системы освещения (вызывает мерцание яркости) или чувствительной аудиофильской аппаратуры, не допускающей значительных отклонений от номинальных параметров мощности.

Например, стабилизаторами с высокой точностью стабилизации до 3% являются Элекс Ампер 12-1/40 9 кВА , Luxeon WDS-10000VA SERVO 10 кВА / 7000 Вт Цена от 10 800 до 11 550 ₴, RUCELF SDW-10000-D 10000 Вт , Strum STR-3000 3000 Вт Цена от 8 499 до 9 669 ₴, Укртехнология Стандарт 9000 9 кВА Цена от 17 100 до 19 000 ₴ и т.д.

9013 8 бункеров мощности

Пиковая потребляемая мощность некоторых приборов (пылесосы, кондиционеры) в момент включения, может быть в несколько раз выше номинальной

Ключевой характеристикой стабилизатора является мощность подключаемой нагрузки. Примерно определить, какой мощности нужен стабилизатор, можно, просто сложив мощность всех подключенных к нему электроприборов. При расчете следует учитывать общую мощность, потребляемую оборудованием, которая состоит из активной и реактивной составляющей. Суммарная мощность любого электроприбора обычно указывается в вольт-амперах (ВА), а активная мощность — в ваттах (Вт). Полная мощность связана с активным так называемым коэффициентом мощности.

Резистивная нагрузка предполагает, что вся потребляемая электроэнергия будет преобразована в тепло. К устройствам с преимущественно активной мощностью относятся отопительные приборы (котлы, обогреватели, электроплиты), электрочайники, утюги, лампы накаливания и др. Для активной нагрузки коэффициент мощности равен 1. Таким образом, для котла мощностью 2 кВт стабилизатор мощностью 2 кВт достаточно.

Реактивные нагрузки — это все, что потребляет электроэнергию, не преобразованную в тепло. Прежде всего, это индуктивные и емкостные нагрузки. Реактивная мощность довольно велика в подавляющем большинстве бытовой электроники, особенно в тех, которые содержат электродвигатели. Для бытовых приборов коэффициент мощности обычно равен 0,6—0,8. Соответственно, на холодильнике с заданной мощностью 400 Вт при коэффициенте мощности 0,8 общая мощность, необходимая на выходе стабилизатора, составит уже 500 ВА. Если нет данных о коэффициенте мощности устройства, то профессионалы рекомендуют брать для расчета среднее значение 0,7, если это не устройство с чисто активной составляющей потребления. Плюс производители рекомендуют устанавливать стабилизаторы с запасом на требуемую мощность 20-30% от расчетной. Ведь при снижении напряжения в сети мощность на выходе стабилизатора тоже может падать в той или иной степени.

Но дело не только в силе. Некоторые бытовые электроприборы имеют высокие пусковые токи. Это компрессоры, холодильники, насосы, пылесосы, кондиционеры, устройства с асинхронными электродвигателями и другое оборудование. В момент включения пиковая потребляемая мощность таких устройств может превышать номинальную мощность при нормальной работе в несколько раз (!) Если вы планируете подключать такое оборудование к стабилизатору, рекомендуется выбирать стабилизатор с номинальной мощностью не менее чем в 3 раза выше номинальной мощности нагрузки во избежание перегрузки стабилизатора и риска повреждения устройства.

Мощные стабилизаторы для таких случаев — Укртехнология Infinity 20000 20 кВА Цена от 33 300 до 37 300 ₴, RUCELF SDV-30000 30 кВА / 24000 Вт , Элекс Герц М 16-3/50 33 к ВА Цена от 93 000 ₴ и т.д.

разные типы

Перейдем к основным типам стабилизаторов.

Стабилизаторы электромеханические (они же сервоприводные и электродинамические) корректируют напряжение с помощью автотрансформатора, регулирование которого осуществляется с помощью поворотного щеточного контакта, приводимого в движение автономно управляемым сервоприводом. Электромеханические стабилизаторы по своей конструкции мало пригодны для использования в сетях с частыми, сильными и резкими перепадами напряжения — из-за большой задержки переключения и механического износа элементов конструкции.

Преимущества и недостатки электромеханических стабилизаторов

Преимущества	недостатки
высокая точность выходного напряжения (до 3%)	низкая скорость (от 1 до 3 с на изменение напряжения)
плавность регулирования напряжения	механический износ щеточных контактов
не вносит искажений в форму выходного напряжения	шум на работе
высокая устойчивость к кратковременным перегрузкам
низкая стоимость

Типовыми электромеханическими стабилизаторами являются RUCELF SDV-3-20000, Luxeon A1S-20KVA SERVO, IEK SNI 1-20 кВА.

Релейные стабилизаторы также являются автотрансформаторными стабилизаторами, однако регулирование напряжения здесь осуществляется ступенчато путем переключения обмоток силового автотрансформатора с помощью электромеханических реле.

Преимущества и недостатки релейных стабилизаторов

Преимущества	недостатки
высокоскоростная стабилизация напряжения (около 0,1 с)	метод дискретной стабилизации
устойчивость к кратковременным перегрузкам	очень низкая точность стабилизации (до 8%-10%)
широкий диапазон температур	износ контактов реле при частой смене напряжения
низкая стоимость	шум от коммутационных реле
	риск «залипания» реле при больших токах нагрузки

Релейные стабилизаторы — ЛВТ АЧ-600, Форте ТВР-500ВА, Протон СН-2000, Luxeon EW-12000 и др.

Симисторные (тиристорные) стабилизаторы по принципу аналогичны релейным стабилизаторам, но вместо реле , здесь используются электронные симисторные (тиристорные) переключатели для переключения обмоток трансформатора. Преимуществом такого решения является отсутствие шума при переключении обмоток автотрансформатора, меньший вес устройства и отсутствие механического износа элементов конструкции.

Преимущества и недостатки симисторных (тиристорных) стабилизаторов

Преимущества	недостатки
компактные размеры	высокая цена
бесшумный режим	повышенная чувствительность к помехам в сети
высокая скорость и хорошая точность стабилизации	с помощью вентилятора для охлаждения электронных выключателей питания, который втягивает пыль в устройство.
высокая устойчивость к кратковременным перегрузкам
отсутствие износа механических частей
долгий срок службы

Тип семиэтажных стабилизаторов включает Элекс АМПЕР 12-1/50, Укртехнология НОРМА 7500, Вольтер Эталон 7. Тиристорные модели — Фантом ВНТУ-842, Элекс ГЕРЦ М 36-1/40 и др.

Ferr резонансный регуляторы напряжения конструктивно состоят из дросселя с насыщенным сердечником, дросселя с ненасыщенным сердечником и подключенного к нему конденсатора, служащего для увеличения коэффициента мощности по току резонансного контура.

Преимущества и недостатки феррорезонансных стабилизаторов

Преимущества	недостатки
простота конструкции	узкий диапазон входного напряжения
высокая надежность	несинусоидальное выходное напряжение
высокая точность выходного напряжения (1-3%)	высокая частотная чувствительность в сети
	большие габариты и вес

Этот тип стабилизатора считается устаревшим, хотя раньше эти стабилизаторы были очень распространены — именно с ними работали старые советские телевизоры.

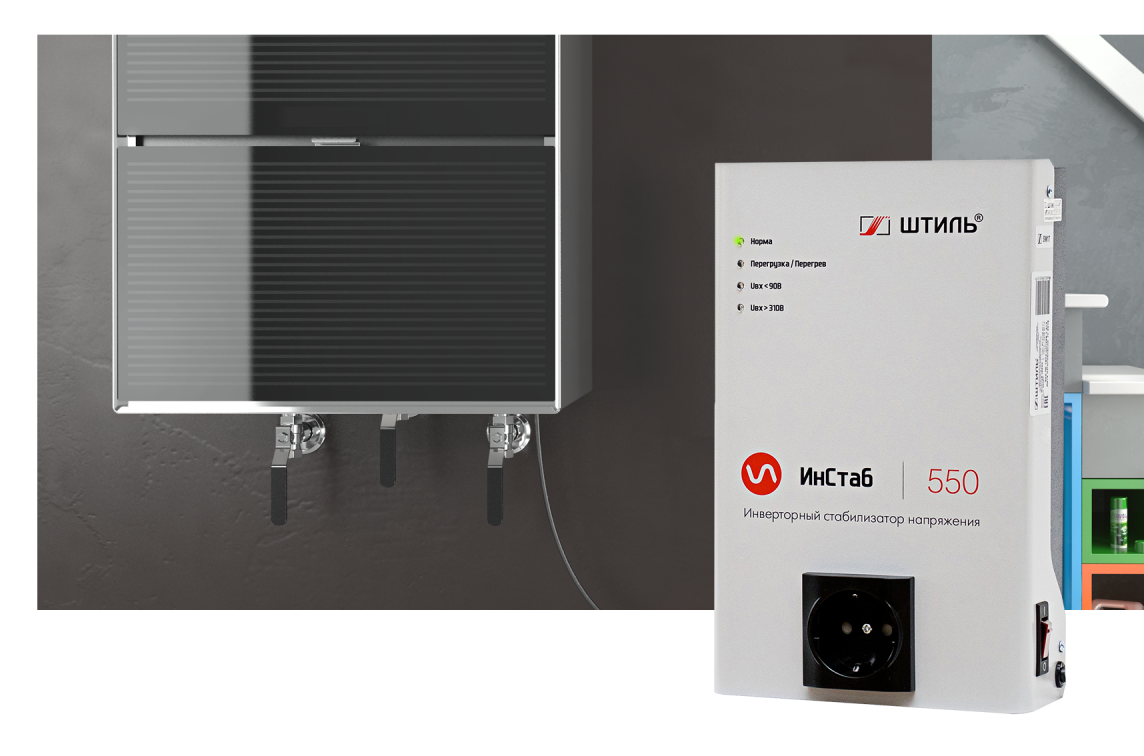

Стабилизаторы двойного преобразования отличаются тем, что они сначала преобразуют переменный ток в постоянный, а затем повторно преобразуют его в переменный ток, что позволяет добиться практически идеальной синусоидальной формы волны напряжения на выходе.

Преимущества и недостатки стабилизаторов двойного преобразования

Преимущества	недостатки
очень широкий диапазон входного напряжения	высокая стоимость или низкая мощность
форма идеальной синусоиды выходного напряжения практически не зависит от формы входного напряжения
очень высокая точность выходного напряжения
нет задержки стабилизации в принципе

Ariana A 1200, Leoton NN-300/450 — стабилизаторы двойного преобразования.

Комбинированные (они же гибридные) стабилизаторы, как нетрудно догадаться, объединяют в себе сразу несколько типов стабилизирующих устройств. Обычно это комбинация электромеханического и релейного стабилизатора. Особенность устройства в том, что при небольших перепадах напряжения работает электромеханический метод, а при резких сильных скачках напряжения к корпусу подключается релейный модуль, позволяющий быстро, хотя и не очень точно, стабилизировать напряжение. Обычно общая точность гибридных стабилизаторов не очень высока и может доходить до 10%.

Преимущества и недостатки комбинированных (гибридных) стабилизаторов

Преимущества	недостатки
широкий диапазон входного напряжения	метод дискретной стабилизации
устойчивость к кратковременным перегрузкам	низкая точность стабилизации
	механический износ щеток и контактов реле
	шум на работе

Комбинированные стабилизаторы включают Элекс ГЕРЦ РЕЛЕ 9-1/40, Элекс ГЕРЦ РЕЛЕ 9-1/25 и Элекс ГЕРЦ РЕЛЕ 9-1/32.
