Обзор анкеров для оснований из бетона и камня

Проблема крепления разнообразных объектов к прочному основанию, выполненному из бетона либо камня, достаточно актуальна в сфере капстроительства, а также при выполнении ремонта самими владельцами недвижимого имущества. Надежная фиксация будет обеспечена при использовании анкеров только определенных видов.

Принцип действия

У слова «анкер» – немецкое происхождение. С этого языка оно переводится так: якорь. Действие анкера весьма схоже. Также, как и в случае с якорем, удерживающий механизм данного метиза располагается вблизи от дна отверстия. Действие анкера основано на принципе цангового расширения или расклинивания металлической гильзы, имеющей специальную форму. Она надевается на шпильку с резьбой либо на болт. Вышеуказанные явления – расклинивание и цанговое расширение – происходят, когда при накручивании по резьбе, распорная втулка начинает перемещаться и оказывать давление на эту металлическую гильзу. Изучив рисунок, можно понять принцип работы анкерного болта.

Таким образом, высокая удерживающая способность данного метиза обеспечивается за счет:

Монтаж

Фиксация анкеров по бетону в базовом материале осуществляется двумя способами.

Предварительный монтаж

Этот метод предусматривает такую последовательность действий.

Из ранее просверленного в основании отверстия с помощью, например, насоса удаляются частицы/осколки бетона, образовавшиеся в ходе его сверления.

На втором этапе с резьбового стержня свинчивается втулка с металлической гильзой, после чего забивается в подготовленное для монтажа отверстие.

Далее (это уже третий этап) болт продевается в отверстие уголка крепления подвешиваемого объекта, и вкручивается во втулку с резьбой.



На четвертом этапе болт окончательно затягивается. Делать это нужно посредством динамометрического ключа с усилием, указанным в паспорте используемого анкерного крепежа.

В результате крепление будет выглядеть так, как показано на этом рисунке.

Сквозной монтаж

Последовательность этапов сквозного монтажа представлена ниже.

Сначала высверливаются отверстия в уголке крепления подвешиваемого объекта и в бетонной основе.

На втором этапе из созданных отверстий с помощью того же насоса удаляются осколки базового материала.



Затем одновременно в оба отверстия вставляется анкер в сборе.

Четвертый этап предусматривает затягивание анкерного болта с помощью динамометрического ключа с усилием, величина которого указана в инструкции на используемый крепеж.

На заключительном, пятом этапе, нужно контролировать факт плотного прилегания уголка крепления монтируемого объекта к поверхности основы.

Разновидности анкерного крепления для бетона и камня

Рассмотрим виды крепежных деталей анкерного типа, применяемых в таких прочных основаниях, как бетон и природный/натуральный камень.

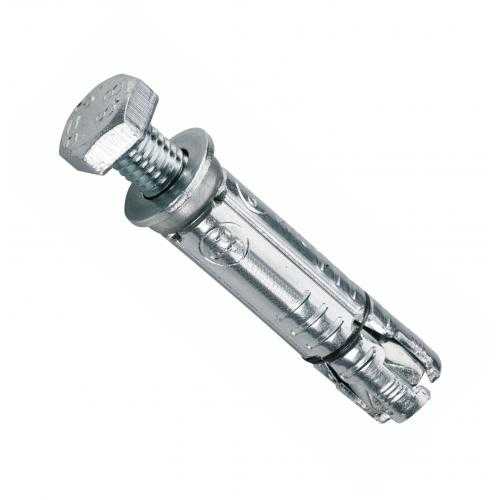

Анкерный болт

Смысл применения анкерного болта, образно говоря, звучит так: «поставить на якорь». Сформированное сопряжение можно разобрать лишь одним способом: крепление вырывается совместно с частью материала основы. Компонентам данного метиза присущи следующие особенности:

• головке болта характерна шестигранная конфигурация:
• на его стержень нанесена метрическая резьба:
• гайка упора муфты – конусообразная;
• в цилиндрическом обрамлении подвижной муфты, созданы продольные прорези.

Во время закручивания болта, коническая гайка как-бы втягивается вовнутрь муфты, из-за чего та деформируется. Такое конструктивное решение упрочняет соединение при воздействии нагрузки на вырыв. Под вырывом анкера понимается:

• наступление полного невосстановимого разрушения соединения. Обычно наблюдается, когда сопряжение осуществляется вблизи от края бетонной основы;
• частичный вылет конусообразной упорной гайки либо болта не сопровождается разрушением конструкции.

Величина минимально допустимой силы вырыва анкерного болта в бетонном основании колеблется в диапазоне 10,5 кН…18,3 кН. Допустимое значение изгибающего момента по отношению к оси резьбового стержня составляет: min5,2 Нм; max 27,7 Нм.

Установка крепления данного вида осуществляется методом сквозного монтажа.

Анкер-шпилька

Конструктивными элементами этого крепежа являются резьбовой стержень и муфта распорного типа. В комплект поставки анкер-шпильки входят также гайка и плоская шайба с соответствующими диаметрами.

Процедура монтажа включает следующие этапы:

• сверление отверстия в бетонной основе;
•  удаление из него образовавшихся частиц;
• забивание анкер-шпильки в подготовленное к монтажу отверстие.

Фиксируется данный крепеж в отверстии во время закручивания гайки при одновременном удерживании подвешиваемой конструкции. И здесь затягивать гайку нужно, применяя динамометрический ключ, с усилием, указанным производителем.

Современная металлургическая промышленность производит анкер-шпильку в относительно широком диапазоне диаметров метрической резьбы – начиная от M6 и заканчивая M24. Впечатляют также предельные значения длины этого метиза – min 40 мм; max 300 мм. Такой разброс размерных характеристик предоставляет возможность закрепления элементов, толщина которых составляет минимум 5, а максимум – 130 миллиметров.

Характерные нагрузки в бетоне C20/C25 представлены в табличной форме

Диаметр	Нагрузка, кН
	На срез	На вырыв
6,0	7,20	7,80
8,0	13,30	12,50
10,0	19,20	20,30
12,0	27,20	24. 20
16,0	50,10	38,80
20,0	74,0	40,0
24,0	98,10	56,0

Метод установки анкер-шпильки – сквозной монтаж.

Анкер клиновой

Данный вид анкерного крепления получил наибольшее распространение в строительной сфере. Выполнен этот метиз в виде резьбового стержня с конусообразным хвостовиком.

На последний элемент одевается распорная муфта. Чтобы установить анкер клиновой, предварительно высверливается отверстие с определенными диаметром и глубиной. Конический хвостовик во время навинчивания гайки оказывает воздействие на муфту. А та за счет силы распора надежно удерживает всю крепежную деталь в отверстии.

Выпускается анкер клиновой с шестью типоразмерами метрической резьбы. Важные технические характеристики, соответствующие каждой позиции данного параметра, приведены ниже в табличной форме. Размеры указаны в миллиметрах.

Диаметр резьбы	Мин. вырывная сила, кН, пределы	Диаметр отверстия для анкера	Толщина закрепляемого объекта	Глубина анкеровки	Длина анкера	Номинальная масса 1000 штук, кг
M6	1,4…3,2	6,0	5,0…60,0	35,0	40…95	10,19…19,32
M8	1,6…3,3	8,0	10,0…80,0	40,0	50…120	22,38…42,6
M10	4,0…5,0	10,0	20,0…75,0	45,0	65…120	46…73,4
M12	6,0	12,0	45,0…95,0	55,0	100…150	93,85…128,9
M16	7,5…9,4	16,0	45,0…160,0	60,0	105…220	202…340,25
M20	12,3	20,0	50,0…225,0	75,0	125…300	336…718,75

Стандартизация даже на международном рынке рабочих параметров клиновых анкеров не проводилась. Поэтому их физические свойства во многом определяются технологией, применяемой каждым конкретным предприятием-производителем. Касается это, в том числе, нагрузок на вырыв и на срез. Для конкретики приведем пример данных характеристик, присущих клиновым анкерам от финской компании SORMAT, установленных в сжатой зоне бетона C20/C25. Единица измерения – килоньютоны.

Диаметр резьбы	Нагрузка на срез	Нагрузка на вырыв
M6	2,0…2,5	1,0…1,7
M8	3,4…5,7	3,3…3,6
M10	3,8…10,3	3,5…6,3
M12	6,4…9,6…13,1	6,4…7,9
M16	10,0…21,8…25,1	9,9…16,7
M20	27,7	19,8

Устанавливаются эти изделия методом сквозного монтажа.

Анкер забивной

Конструктивное исполнение анкера забивного включает следующие компоненты:

• металлическая втулка с прорезями;
• распорный элемент. Он находится внутри еще одной втулки.

Внутренняя резьба выполнена в форме конуса. Технологические прорези необходимы для образования лепестков, которые во время забивания в анкер распорного компонента выполняют функцию распорок. Именно они удерживают данный крепеж в отверстии во время эксплуатации.

Технические характеристики наиболее ходовых номенклатурных позиций анкера забивного представлены в таблице. Единица измерения – миллиметры.

Размер	M20/25×80	M16/20×65	M12/16×50	M10/12×40	M8/10×30	M6/8×25
Длина анкера	80,0	65,0	50,0	40,0	30,0	25,0
Глубина ввинчивания	20…33	16…25	12…19	10…15	8…13	6…11
Диаметр отверстия	25	20	16	12	10	8
Длина резьбы	33	25	19	15	13	11
Метрическая резьба	M20	M16	M12	M10	M8	M6

Глубина анкеровки равна длине изделия.

Характеристики сопротивляемости анкера забивного указаны ниже.

Типоразмер	Бетон B20 без трещин
	Расчетное усилие
	на срез, кН	На вырыв, кН
M20	33,6	24,0
M16	21,1	7,6
M12	12,3	9,9
M10	6,9	7,1
M8	5,5	4,6
M6	4,1	3,0

Установка данного изделия осуществляется методом предварительного монтажа.

Заключение

Выбирая металлический анкер, нужно принимать во внимание его степень стойкости к внешним воздействиям. Очень часто производитель в каталоге на подобную продукцию указывает предельную (читай, разрушающую) нагрузку. А, чтобы рассчитать допустимую, нужно величину этого параметра разделить на т.н. коэффициент безопасности. Как показывает практика он должен быть больше цифры 3.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

© Компания Машкрепёж – основной поставщик крепежа в России, 1998-2019

Анкерные болты > от Недвальс

Бетон – ключевой материал для строительства многих зданий. Однако его текстура усложняет подбор крепежных элементов, как во время строительства, так и при выполнении ремонтных или отделочных работ. Гвозди и саморезы плохо подходят для крепления к бетону и некоторым видам кирпича. Анкерные болты порой становятся единственным методом решения этой задачи.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске: с гайкой, распорные, с измененной формой головки, с крюком или петлей. Широкий выбор позиций обеспечивает возможность удовлетворения спроса, даже если требуется изготовление металлоизделий по чертежам заказчика.

Анкерный болт: его особенности и возможности

Фундаментный высокопрочный болт, или анкерная группа, — это металлический фиксатор, обеспечивающий безупречное крепление к бетону, а также к неоднородным поверхностям. За счет определенных факторов анкер дает лучшее крепление:

• Трение. Благодаря распирающей силе, которая создается путем пластикового дюбеля или распора металлической цанги, анкер воспринимает и передает нагрузки на материал основания путем трения об это основание.
• Упор. Анкер воспринимает нагрузку и компенсирует ее силами сопротивления излому или смятию, обеспеченные глубиной анкеровки.
• Склеивание. Нагрузки, приходящиеся на анкерный болт, компенсируются внутренним касательным напряжением в месте, где тело анкера соприкасается с материалом.

Комбинация этих принципов физики обеспечивает самое надежное крепление с помощью высокопрочных болтов.

Маркировка анкерных болтов

Понимать особенности маркировки фундаментных и других анкерных болтов необходимо, чтобы уметь определять, какой тип продукции нужен в том или ином случае. Можно рассмотреть пример М6 15/35х90:

• обозначение М6 указывает на диаметр резьбы болта;
• цифра 35 – максимальная толщина материала, который будет соединять крепеж;
• 15 – диаметр сверла, которое нужно использовать для создания отверстия в бетоне;
• 90 – минимальная глубина отверстия.

Все характеристики указываются в миллиметрах для достижения предельной точности.

Важно! Анкерные болты производства Nedwal’s, в том числе разработанные инженерами компании, обладают повышенной прочностью и не разрушаются со временем, как китайские аналоги.

Маркировка анкерного болта представлена десятками различных наименований, что позволяет заказчику выбрать лучшее решение для тех или иных задач.

Высокопрочные анкерные группы – это уникальные строительные элементы, размер которых может существенно отличаться. Например, фундаментные болты могут достигать длины более 2-3 метров, тогда как крепежный элемент для отделочных работ не превышает размера в 10 см.

Сильные и слабые стороны анкерного крепления

В строительстве и промышленности используется колоссальное количество различных крепежей: алюминиевых заклепок, винтов, шпилек, которые, кстати, служат одним из элементов анкерного крепежа, болтов и сопутствующих деталей. У каждого из этих вариантов есть список преимуществ и нередко – недостатков.

Однако анкерные болты – один из самых универсальных элементов крепежа, недостатков у которого совсем немного. Начинать следует именно с них:

• экономическая нецелесообразность применения анкерных конструкций для крепления легких предметов в ходе дизайнерских работ, монтажа и ремонта, в том числе крепление на деревянные стены;
• в сфере метизной продукции анкерный болт – один из самых дорогих, что обусловлено его надежностью и сложной, многосоставной конструкцией;
• перед установкой в стене нужно сделать точное отверстие, которое обеспечит надежное крепление, и собственными силами не всегда удается подобрать верный вариант;
• важно оценивать сложность предстоящей работы, особенности крепления, и выбирать подходящий вариант конструкции анкерного болта – непрофессионал в этом вопросе тоже может сделать ошибку.

Но, если грамотно подойти к производству анкерных болтов, выбрать хорошую конструкцию, а также использовать крепеж по назначению, то все эти минусы нивелируются.

Важно! Менеджеры и инженеры «Недвальс» помогут сделать правильный выбор: оценят объект и подберут лучшую анкерную позицию.

Правильный выбор и монтаж поможет в полной мере насладиться преимуществами анкерных болтов:

• Максимальная устойчивость к нагрузкам. Ни один другой метиз не способен выносить нагрузки без повреждений так, как это умеет анкерный болт. Особенно важно это преимущество при строительстве и креплении конструкций бетонных панелей.
• Широкий выбор фиксаторов. Учитывая особенности монтажа в той или иной сфере, болт можно подобрать под любой тип установки: крепление к полу, потолку, стенам, боковым поверхностям.
• Простая установка крепежа. Для монтажа не нужно использовать специфического оборудования. Также конструкция анкера обеспечивает ускорение процесса установки деталей.
• Возможность использования на готовых конструкциях. Анкер подходит для монтажа как во время возведения объекта, так и после этого.
• Устойчивость к статическим и динамическим нагрузкам. Анкерная группа лучше другого крепежа выносит даже сильные вибрации.

Некоторые виды анкерных болтов подходят для повторного демонтажа. Для многих строительных работ, в том числе в промышленности, выбор всегда происходит в пользу таких крепежных элементов, как анкеры. Ведь в надежности, простоте монтажа и безопасности они выигрывают у большинства других метизов.

Материалы для изготовления болтов

Высокопрочные анкерные болты для массивных конструкций используются из лучших сплавов, устойчивых к коррозии и излому. Эти материалы регламентированы ГОСТом и техническими условиями. Чаще всего применяют:

• Конструкционные стали. Предпочтение отдают материалам с низким содержанием углерода. Они отличаются повышенной прочностью.
• Стали, устойчивые к коррозии. При изготовлении анкерных болтов в Новосибирске применяются легирующие сплавы. Это могут быть цветные и черные металлы, повышающие устойчивость конструкции не только к износу, но и к коррозийным процессам. Широко легированные стали используются в сфере строительства морских конструкций и объектов, взаимодействующих с агрессивной средой.
• Алюминиево-цинковые сплавы. Другим словом, латунь, -отличается высокой стоимостью и в промышленной сфере применяется несколько реже, чем в бытовой.

Важным условием для изготовления высокопрочного крепежа считается использование защитного покрытия. Цинкование – наиболее эффективный и экономичный способ защиты анкерного болта. При этом используется несколько методов покрытия метизов.

Классическое цинкование – более простая технология. Крепеж, изготовленный с таким покрытием, чаще всего используется в условиях средней влажности. Его применяют для обустройства внешних и внутренних работ. Важное условие для долгого срока службы цинкового крепежа – его применение в среде без высокой степени агрессивности.

Вторая технология – горячее цинкование анкерных болтов. В результате получается высокопрочное, надежное покрытие, защищающее крепеж даже в условиях повышенного воздействия атмосферных осадков, кислот и щелочей.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске, используя любой из методов на усмотрение заказчика, учитывая условия, в которых предстоит эксплуатация объекта. К нам обращаются представители специализированных производств, где применение высокопрочных болтов, оцинкованных горячим методом, очень востребовано.

Особенности анкеров для газо- и пенобетона

Пенобетон – материал с низкой горючестью и невысокой плотностью, которые обеспечивают ему прекрасные теплоизолирующие свойства и повышенную стойкость к перепадам температур. В структуре пеноблока находится много застывших пузырьков, что представляет определенную сложность при креплении классическими элементами из-за риска разбалтывания. Для пенобетона одним из лучших вариантов будет использование пластиковых и химических анкеров, которые снижают степень износа за счет уменьшенного трения.

Газобетон также обладает пористой структурой, но в него можно устанавливать металлические клиновые анкерные болты, длина которых не должна быть меньше 10-15 см. В нем, как и в пенобетоне, можно использовать химические анкеры.

Виды анкерных болтов в зависимости от сферы применения

В каждой ситуации, когда требуется использование высокопрочного крепежа, эксперт стремится подобрать лучший вариант конструкции анкерного болта. Ведь сферы его применения практически безграничны, но использовать один и тот же тип метиза нельзя в разных ситуациях.

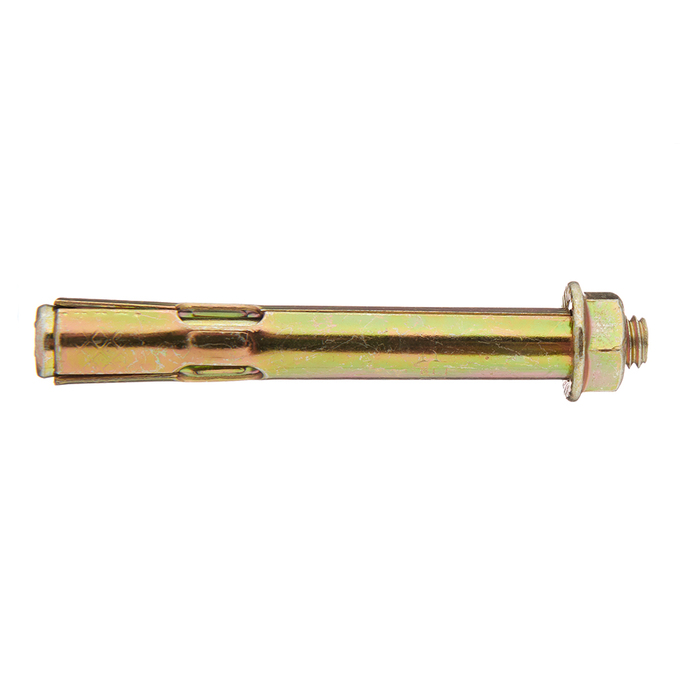

Анкерный болт с гайкой

Самый простой вариант анкерного болта – с гайкой на одном конце. Состоит он из следующих элементов:

• высокопрочная резьбовая шпилька с конусообразным концом;
• распорная втулка, на которой имеются боковые прорези;
• гайка, которая фиксирует шпильку в отверстии.

Принцип действия анкера сводится к тому, что конструкция помещается в высверленное отверстие, точно соответствующее диаметру распорной втулки, а затем закручивается гайка. Резьбовой элемент постепенно вкручивается в распорную втулку и разжимает ее конусообразным наконечником. Увеличенная в диаметре втулка создает прочное и неподвижное крепление анкера в отверстии.

Размеры анкерного болта с гайкой могут существенно отличаться – от 6 до 28 мм в диаметре и длине от 6 до 30 см. Используется подобный метиз с плотными материалами, такими как: полнотелый кирпич, бетон, природный камень.

Метиз с крюком на конце

В отличие от классического анкера с прямым резьбовым концом, метиз с крюком оснащен незаконченной петлей. Элемент широко распространен при монтаже в потолок и стены, когда нужно установить подвесную конструкцию. Гайка в этом случае устанавливается под крюком. Она гарантирует разжимание распорной втулки и надежную фиксацию строительной конструкции.

Анкерный болт с крюком чаще всего используется, когда закрепленный предмет предстоит снимать с установленного крепежа: при монтаже осветительных устройств и тяжелого оборудования, которому требуется самая надежная фиксация.

Анкерный болт с кольцом

Обладает почти такой же конструкцией, как метиз с крюком, только в этом случае у анкерного болта на конце расположено полукольцо или полноценное кольцо. Принцип действия анкера аналогичен: гайка нужна для распорки втулки, а на кольцо крепятся подвесные элементы. В отличие от крюка, кольцо больше подходит для установки различных цепей и тросов.

Двухраспорная анкерная группа

Конструкции этих анкерных болтов состоят из 2 расширяющихся элементов. Они разжимаются при закручивании резьбового элемента: одна втулка входит во вторую, при этом разжимается параллельно вместе с ней при вкручивании винта. Подобный крепеж повышает площадь контакта с отверстием, поэтому использовать анкерную конструкцию можно в пористом или пустотелом материале.

Клиновые метизы

Клиновые конструкции стоят дороже большинства других видов анкерных болтов из-за их особенностей. Это сделало вид продукции мало востребованным и в строительной, и в ремонтной сфере. При завинчивании анкерного болта винт воздействует на передвигающийся клиновый элемент, который давит на распорную втулку и обеспечивает ее полное раскрытие.

Забивные анкерные элементы

В отличие от остальных видов, этот анкерный болт не вкручивается в материал, а вдалбливается в него. Здесь основой конструкции служит не винт, а ударный элемент, или гвоздь. Процесс установки метиза выглядит так:

1. В отверстие в бетоне или другом материале помещается втулка.
2. Далее происходит установка путем долбления.
3. Ударный элемент расширяет втулку.
4. После фиксации ударный элемент удаляется из стены и в него вкручивается шпилька или болт.
5. Затем происходит установка фиксируемого объекта.

Забивные конструкции используются достаточно часто – в твердых и, наоборот, более мягких материалах.

Анкерные болты с шестигранной головкой

Основой конструкции в этом случае становится болт, вставленный в конусообразную дыру в распорной втулке. В этот момент болт расширяет подготовленную дыру и разжимает распорку, обеспечивая железобетонную фиксацию.

Одной из разновидностей анкерного болта становятся изделия, сверху которых есть прорези под крестовую отвертку. В большинстве случаев анкеры изготавливаются небольших размеров – до 12 мм, хотя встречаются и более крупные варианты. Обусловлено это тем, что с помощью отвертки нельзя добиться такой же надежной фиксации, как гаечным ключом.

Химический анкер

Химический крепеж – это двухкомпонентная масса, в составе которой часто используются синтетические смолы. Среди наименований крепежа нередко можно встретить такие названия, как: вклеивающий анкер, инжекционная масса, жидкий дюбель.

Факт! Впервые химический анкерный болт начали использовать в горнодобывающей отрасли для крепления оборудования и конструкций к рыхлым и неустойчивым породам.

Но со временем элемент нашел применение и в других сферах строительства. Ведь его адаптивность к материалам за счет полного заполнения сколов, трещин и рыхлых участков позволила повысить надежность и прочность сцепления метиза с любыми материалами.

В составе анкеров химического типа присутствуют:

• цементная смесь – связывает остальные ингредиенты, обеспечивает прочность и наполнение состава;
• отвердитель – обеспечивает финальную фиксацию крепежа;
• кварцевый песок – выполнять роль наполнителя;
• синтетические смолы из полиуретана, полиэфира или акрила.

Химический анкер сочетает 2 рода элементов. Принцип работы связан с установкой металлической шпильки в бетон, в том числе пористый, в кирпич или другой материал посредством сцепления с клеящим составом. Химический материал обеспечивает 100% заполнение всех пор, ведь вводится он в отверстие после сверления специальным строительным шприцем в жидкой форме. Когда смола отвердеет, достать ее будет уже не так просто.

Важно! В связи с применением отвердевающей конструкции устанавливать объект на анкерный болт можно только после того, как клеящий состав затвердеет.

Сфера применения столь прочных и надежных анкерных болтов широка за счет их технических свойств:

• крепление козырьков;
• установка балконов;
• строительство мостов в подводной части;
• применение в случаях, когда даже качество сцепления классических анкерных болтов кажется недостаточным.

Существует немало производителей химических материалов для установки анкерных болтов.

Среди преимуществ химического крепежа выделяют:

• 100% герметичность закупорки отверстия, сделанного для анкерного крепления;
• отсутствие растягивающего напряжения в материалах с пористой структурой;
• простая и быстрая установка, не предъявляющая специфических требований к опыту мастера;
• безукоризненная прочность конструкции после отвердения материала;
• возможность установки на несущих конструкциях;
• полная устойчивость к действию коррозии, атмосферных осадков и химических веществ.

Срок использования химического анкерного болта превышает 15 лет. А для внутренних работ можно подобрать составы, в которых отсутствуют токсичные элементы.

Среди недостатков химического метиза можно выделить только то, что перед продолжением монтажа других конструкций на анкер требуется длительный период отвердевания. Если температура окружающей среды равна 5 градусам тепла, то это время достигает 6 часов ожидания. Также при монтаже химических анкерных болтов важно помнить, что после вскрытия картриджа нужно сразу же использовать материал.

Правила монтажа анкерных болтов

Методика установки анкерного болта определяется типом его конструкции. Здесь применяется сочетание методов установки шпильки ГОСТ, болтов. Классическая технология, используемая при креплении простых анкеров, выглядит так:

1. Проделывают отверстие в стене или потолке. На этом этапе важно правильно подобрать сверло, чтобы оно соответствовало требуемой длине и диаметру анкерной композиции. Если анкер не войдет в стену полностью, на него нельзя будет крепить объект.
2. Установка анкера в проделанное отверстие. Сначала из отверстия нужно удалить пыль, оставшуюся от сверления. Устанавливают крепеж легким ударом молотка, без усилия в стену он входить не должен.
3. Закрепление конструкции анкера. Приступают к затягиванию гайки, которая обеспечит раскрытие распорного механизма. Затягивают крепеж до упора.

В строительстве монтаж анкерных болтов может существенно отличаться, особенно если применяются фундаментные разновидности крепежа.
