ПАЯЛЬНИК – ОСНОВНЫЕ ВИДЫ И СОВЕТЫ ПО ВЫБОРУ БЫТОВЫХ ПРИБОРОВ

Почти у каждого из нас дома найдется электрический паяльник. Без него уже не обойтись. В век электроники всегда что-то нужно подпаять. Чаще всего это оборванный провод или несложная электронная деталь. Иногда паяем даже пластмассу, а что, вполне удобно. Быстро и надежно.

Раньше паяльник так же как и утюг нагревали на огне, поэтому им нельзя было производить работу, где требуется точная температура. Разве что самовар залудить. Теперь все иначе есть бесконечное разнообразие бытовых паяльников.

Какие бывают паяльники

Самые распространенные — электрические. В промышленности все еще применяются подобные устройства с внешним нагревом. Существуют также термовоздушные паяльники, их еще называют паяльные станции.

Такая станция совмещает в себе два типа инструментов для пайки. Электропаяльник и термовоздушное паяльное устройство. Их применяют для разных целей.

Что лучше всего для использования в быту

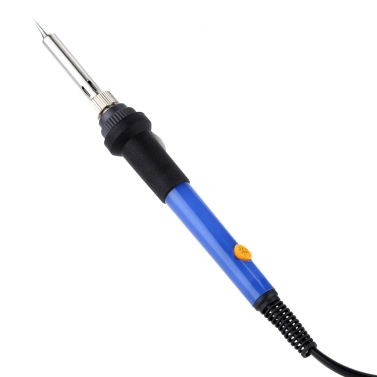

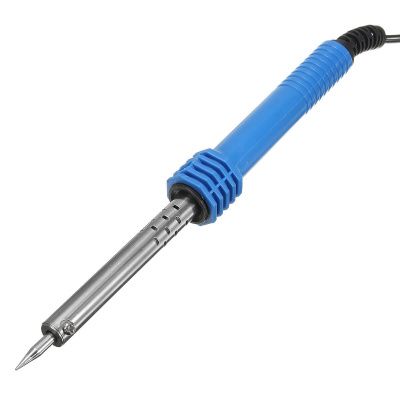

Мы привыкли к электрическим паяльникам без регулировки температуры. Выглядит он, как и много лет назад. Небольшая трубка из которой выступает медный стержень, вставленный в электрическую обмотку. При прохождении тока обмотка нагревает стержень. Его еще называют жало.

В последнее время вместо привычных деревянных, делают пластмассовые ручки, чтобы паяльник было удобней держать. Но в моде нынче паяльники с регулятором. Это все то же устройство, но дополненное регулятором температуры, которая регулируется за счет изменения силы тока в обмотке.

Стоит заметить, что температура меняется плавно и выставить необходимое значение достаточно просто. Такие устройства обычно снабжены дополнительными датчиками температуры для более точной регулировки.

На чем остановить свой выбор

Весьма сложно ответить на вопрос какой паяльник лучше. Совсем необязательно, что тот, который дороже будет удовлетворять всем потребностям. Я бы рекомендовал совмещенную паяльную станцию, где есть и обычный электрический паяльник и термовоздушный прибор.

По сути, это тот же фен, только с более высокой температурой нагрева и точной регулировкой потока воздуха на выходе. А как мы знаем, без хорошего строительного фена уже в хозяйстве не обойтись.

Поэтому приобретая подобное устройство Вы решаете сразу несколько проблем. Можно и припаять, и нагреть, и расплавить в случае необходимости.

Если же такой необходимости нет, то приобретите обычный паяльник на 100 ватт, чего будет вполне достаточно. Чем больше мощность, а она выражается в ваттах, тем больше рабочая температура.

Чем удобнее работать

Задаваясь вопросом как выбрать паяльник нужно следовать простому принципу нужно покупать то, что удобно лично для Вас. Самый простой и дешевый вариант — небольшой паяльник без дополнительных электронных устройств и приспособлений. Но это лишь в том случае, если Вы не планируете в перспективе сложных работ.

А если планируете, то купите недорогую паяльную станцию. Теперь так называется обычный паяльник с регулятором. Работать проще с небольшим по размеру паяльником, он достаточно легкий, но не всякая
работа ему по плечу.

Как паять

В интернете можно найти много разнообразных инструкций как паять паяльником. Процесс достаточно прост. Нужно только знать температуру плавления припоя, который Вы собираетесь использовать. Обязательно необходимо учесть, что для каждого металла используется свой припой.

Удобнее всего паять цветные металлы. Можно паять и железо. В этом случае применяются дополнительные химикаты, либо специальные составы для пайки. Для каждого метала и свой температурный режим пайки. Он зависит от теплопроводности материала.

Проще всего паять цветные металлы, например медь. Здесь используется свинцово-оловянный припой и флюс — обычная канифоль.

Лучше применять современные, так называемые безотмывочные флюсы. Они не оставляют следов после пайки и легко удаляются спиртом. Спирт также необходим для обезжиривания поверхностей перед пайкой.

Приступаем к пайке

Прежде всего нагреваем паяльник до необходимой температуры. Если он без регулятора и датчика температуры, то ждем 5 минут после включения. В это время готовим поверхности. Зачищаем мелкой наждачной бумагой и обезжириваем спиртом. Затем наносим тонкий слой флюса, он служит в качестве окислителя.

Иногда флюс входит в состав припоя. Жало паяльника должно быть чистым и без темного налета, который появляется в процессе пайки. Для чистки жала можно использовать наждачную бумагу, либо специальную губку.

Жало также нужно обработать флюсом, а затем нанести на него припой, если соединяются небольшие поверхности. Если же нужно паять большие площади, то припой разогревается непосредственно в зоне пайки и равномерно наносится на металл.

Меры безопасности

Для работы с любым электрическим прибором необходимо соблюдать меры безопасности. Обычный паяльник относиться к устройствам повышенной опасности, в том числе и потому, что может стать причиной пожара.

Не оставляйте включенный паяльник без присмотра. В интернете есть много фото паяльников, ставших причиной пожара.

Работать нужно в хорошо проветриваемом помещении и стараться не дышать парами припоя и флюса. Это токсичные и вредные вещества. Кроме того в состав припоев входит свинец, который особенно вреден для здоровья.

Устройство паяльника: схема и принцип работы

Электрическая схема паяльника

Схема паяльника достаточно простая, она включает в себя нескольких основных элементов: вилка, спираль, сделанная из нихрома, и провод.

Вилка и провод используются в том случае, если паяльник работает от сети, но существуют и паяльники, где питание поступает от встроенного источника. Спираль является основной частью паяльника, благодаря ей электричество преобразуется в тепло, после чего обрабатываемые детали нагреваются и происходит их спаивание.

Температура нагрева паяльника, а точнее, его жала, не регулируется, поэтому для поддержки необходимого значения температуры можно подключить его через регулятор мощности для возможности проводить регулировку вручную и в дальнейшим поддерживать ее в ходе работы.

Мощность паяльника выбирается в зависимости от рода предстоящей работы: мелкие детали паяются прибором малой мощности. Это важно, потому что если взять паяльник с большой мощностью, то его жало не проникнет в труднодоступные места, а также велика вероятность перегрева. Для больших деталей и толстых проводов нужен паяльник помощнее (от 40 Вольт и выше). Если мощность будет недостаточной, то пайка будет некачественной с образованием пустот.

Подбор паяльника также зависит от напряжения. Паяльник напряжением 12 Вольт подойдет для работы в легковом автотранспорте, 24 Вольта – в грузовом автотранспорте, 27 Вольт – в воздушном транспорте, 36 Вольт – в помещениях с повышенной влажностью с выполнением обязательного заземления находящегося там электрооборудования.

Если у вас имеется паяльник, предназначенный на напряжение 12 Вольт, а вы хотите переделать его на 220 Вольт, то придется намотать спираль несколькими слоями, что создаст трудности при производстве работ с небольшими по размеру деталями.

Если сеть соответствует паяльнику, то работать можно от переменного и от постоянного напряжения. Это из-за нихромового материала, из которого сделан нагреватель.

Обычно напряжение в паяльных инструментах составляет именно 220 Вольт. Для работы в помещениях с большой влажностью или запыленностью используют приборы напряжением до 42 Вольт. Это вынужденная мера безопасности, исключающая вероятность поражения электрическим током.

Как устроен паяльник

Паяльником называется прибор, с помощью которого можно соединить между собой детали. Посредником между этими деталями может быть припой – вещество, которое под действием высокой температуры плавится и переходит в состояние жидкости. После прекращения этого воздействия припой мгновенно твердеет и обеспечивает неразрывное соединение. Этот инструмент является незаменимым для людей, работающих с электроникой, потому что благодаря ему можно не только соединить детали, но и разъединить их.

Необязательно быть семи пядей во лбу и тщательно изучать внутреннее устройство паяльника для того, чтобы уметь его использовать, но если вдруг он выйдет из строя, то эта информация может помочь.

Паяльники, выпущенные в разное время, несомненно, имеют кое-какие отличия, однако, основные части подобны у всех моделей. Устройство паяльника выглядит следующим образом: основная часть – это стержень, который сделан из красной меди. При воздействии температуры именно он расплавляет припой. Почему выбран именно этот металл? Все потому, что именно он имеет высокий коэффициент теплопроводности. Стержень на конце выполнен в форме клина, для того, чтобы работа с мелкими деталями проходила легче и удобнее.

Вторая важная часть паяльника представляет собой трубку, сделанную из стали, куда помещается медный стержень. Эта конструкция называется нагревательным элементом. Сверху упомянутую трубку оборачивают слюдой. Для чего она нужна и чем заменить слюду в паяльнике? Слюду можно заменить обычной стеклотканью, поверх намотав нихромовую проволоку. Когда по ней будет проходить электрический ток, при этом она будет нагреваться и передавать тепло трубке. От этого стержень также будет нагреваться. На проволоке из нихрома находится еще один слой слюды, который необходим для защиты спирали от взаимодействия с корпусом паяльника, что увеличивает уровень безопасности прибора. Кроме того, слой слюды нужен для того, чтобы сохранить тепло и не нагревать впустую корпус прибора.

Рукоятка прибора может быть произведена из дерева или специального пластика, но ни в коем случае не из металла.

Что касается проводов, то они присоединены к выводам нихромовой проволоки, а чтобы соединение было максимально крепким можно пользоваться алюминиевыми зажимами, которые надежно припаяны. Их назначение не ограничивается лишь обеспечением качественного соединения, они также призваны отводить лишнее тепло. Чем больше мощность паяльника, тем больше температура, которой подвергаются медные провода, и тем нужнее присутствие алюминиевых зажимов. Это нужно знать на тот случай, если при ремонте паяльника встанет вопрос об удалении этих зажимов.

Нагревательный элемент расположен внутри стального корпуса инструмента. В зависимости от модели на корпусе может быть резьба для фиксации стержня, а также отверстия для отвода тепла, которые располагаются вблизи рукоятки.

Рассмотрим, к примеру, индукционный паяльник и то, как он работает. Он начинает греться благодаря катушке индуктора. Наконечник покрыт ферромагнитным составом, что сказывается на создании магнитного поля. Сердечник начинает разогреваться. Когда градусы достигли определенного уровня нагрев прекращается. При дальнейшем остывании происходит восстановление ферромагнитных характеристик и снова паяльник начинает увеличивать температуру. То есть поддержание температуры происходит автоматически без использования каких-либо термодатчиков и дополнительных электронных приспособлений.

В отличие от индукционного газовый паяльник относится к устройству автономного типа. Его можно применять где угодно.

Пламя, возникающее от сгорания газа, и является источником тепла, от которого происходит нагрев жала. Газ в паяльник заправляется при помощи обычного баллончика.

Принцип работы паяльника

Схема работы заключается в следующем: когда происходит подключение паяльника к электрической сети, то нихромовая спираль пропускает через себя электроток и происходит ее нагревание. Тепло передается на медный стержень, из-за чего его температура может возрасти до очень высоких показателей, порядка 300 градусов. Из-за этого припой расплавляется под воздействием жала (стержня) и спаивает детали.

Разновидностей паяльников множество, они могут быть отличны по мощности и иметь разные типы нагревательных элементов. В тех случаях, когда нужно спаять детали больших размеров или проводов с большим поперечным сечением нужны паяльники с большим жалом и обладающие мощностью около 100 Ватт.

Паяльники мощностью от 50 до 80 Ватт нашли свое применение для ремонта электрооборудования и радиотехники. Паяльники для пайки мелких элементов должны быть с тонким жалом и маломощные – около 20 Ватт.

В наше время выпускается множество видов паяльников, один из которых – с нагревателем из керамики. Такие паяльники очень капризны, если на его нагревательный элемент попадет немного воды или он упадет, то может выйти из строя и возможности починки уже не будет. Дело в том, что нагревательный элемент состоит из керамической пластины очень небольшой толщины, а внутри – тонкая нихромовая спираль. При малейшем воздействии эта тонкая проволока рвется, и паяльник не подлежит ремонту.

Разновидностей паяльников много и их устройство и принципы работы отличаются друг от друга. Выбор паяльника зависит от характера задачи, которую он должен решить.

• Стержневые – являются наиболее распространенным видом. То, как они работают и из чего состоят – рассмотрели немного выше. Эта разновидность получила свое одобрение и признание у многих мастеров, работающих на дому, они неплохо справляются и с бытовой техникой, и с проводами.
• Пистолетные – внешне похожи на оружие, также применяются для ремонтных работ. Рабочая часть и рукоятка расположены друг к другу под углом 90 градусов – это очень удобно для некоторых работ.
• Паяльные станции – укомплектованы блоками управления, которые позволяют производить различные настройки – мощность, температура, сила тока и пр.

Паяльные станции можно подразделить на несколько видов, от которых зависит их принцип работы:

• Цифровые – принцип работ схож со стержневыми паяльниками. Отличие заключается в том, что здесь можно задать параметры для производства работ.
• Инфракрасные – спаивание происходит благодаря инфракрасному излучению. Длина волн составляет до 10 мкм, а зона прогрева – до 60 мм.
• Термовоздушные – при его работе припой плавится от воздействия горячего воздуха, направление которого регулируется соплом.

Расчет сопротивления нихромовой спирали

Нихромовую спираль можно найти в магазинах в виде катушки с намотанной проволокой. Эта форма очень удобная и компактная. Она является нагревательным элементом и изготавливается сплава хрома с никелем. Отсюда и название – нихром.

Две наиболее известные марки – Х20Н80 (73% никеля и 23% хрома) и Х15Н60 (60% никеля и 18% хрома). Первый называют классическим видом, а второй создали для уменьшения стоимости проволоки, здесь уменьшен состав никеля и хрома, зато увеличено количество железа.

После получения этих двух основных сплавов было получено множество модификаций, у которых имеется большая стойкость к окислению при увеличенном показателе температуры. Такие виды применимы для тех нагреваемых элементов, которые имеют взаимодействие с воздухом.

Основным свойством нихромовой проволоки является способность сопротивляться электротоку. Нихромовая спираль может применяться не только как нагревательный элемент, но также как материал для сопротивления электросхем. Для нагревателей используют спирали, которые применяются в тепловентиляторах и терморефлекторах, для электроотопления и в тенах отопительных приборов, а также в виде нагревателя для термооборудования.

Сплавы, которые получены в вакуумных печах, используются для промышленного оборудования.

Спирали из двух указанных наиболее распространенных марок отличаются от остальных тем, что при изменении температуры не слишком меняется их сопротивление. Она частенько используются для резисторов, а также различных деталей.

Нихромовую спираль можно изготовить дома. Вам понадобится лишь проволока подходящей марки. Расчет нихромовой спирали зависит от удельного сопротивления проволоки, также необходимой мощности. Рассчитывая мощность следует не упустить тот наибольший ток, при котором температура нихромовой спирали достигнет нужного показателя.

Для расчета силы тока и температуры давно придуманы справочники, но это еще не всё. Обязательно должны быть учтены условия, при которых эксплуатируется нагреватель. Если нагреватель опустить в воду, то теплоотдача увеличится и ток можно увеличить вполовину расчетного. Если нагреватель закрытый, то отвод тепла будет уменьшаться, при этом ток нужно будет уменьшить на величину до 50%.

Немаловажное значение имеет спиральный шаг: витки, расположенные близко друг к другу способствуют большему нагреву, если шаг большой, то остывание происходит быстрее. Все справочные значения приведены для нагревателей горизонтального типа, при изменении угла показания изменятся.

Применяя школьные знания, зная значение мощности и напряжения, находим и силу тока, а затем, применяя известный всем закон Ома, с легкостью находим сопротивление.

Длина спирали зависит от диаметра проволоки и удельного сопротивления, поэтому формула будет следующая: L=(Rπd²)4ρ, где
L – длина;
R – сопротивление;
d – диаметр проволоки;
π – 3,14;
ρ – удельное сопротивление материала (нихром).

Можно просто использовать табличное значение линейного сопротивления, а также поправки по температуре.

Тогда расчет будет другим: L=R/ρ_ld, где ρ_ld – сопротивление проволоки длиной 1 метр и диаметром d.

Для геометрического расчета спирали из нихрома, а именно количества витков, нам понадобится формула N=L/(π(D+d/2)), при этом длина одного витка равна π(D+d/2).

Конечно, фактически никто не занимается навивкой проволоки вручную. Намного проще пойти в магазин и купить нужную спираль со всеми необходимыми характеристиками.

Опубликовано: 2020-04-13 Обновлено: 2021-08-30

Автор: Магазин Electronoff

паяльник против. Паяльник

Многие считают паяльник и паяльник одним и тем же. Но знаете ли вы, что они разные? Что ж, если вы не знали и хотите знать, мы можем помочь. В этой статье вы найдете подробное сравнение паяльника и паяльника. Вы также узнаете, какой предмет используется для какой цели. Итак, если вам интересно, давайте начнем сравнение паяльника и паяльника.

Outline

Паяльник Vs. Паяльник: определения

Паяльник

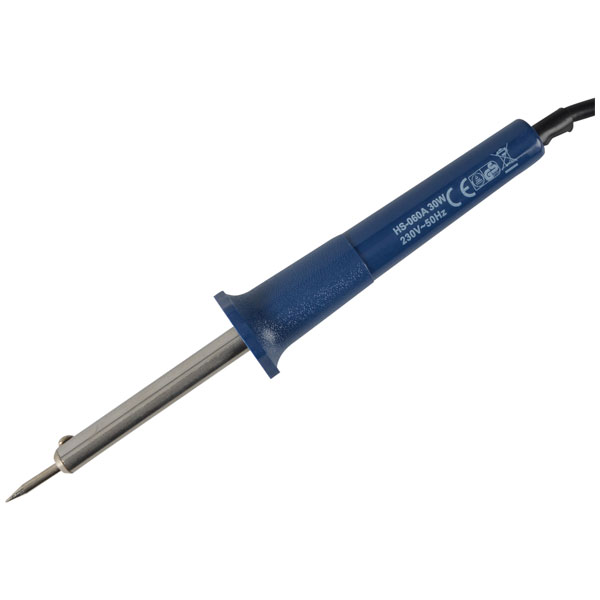

Вы можете думать о паяльнике как о ручном инструменте. Как следует из названия, он используется для пайки. Это электрическое оборудование, которое нагревает наконечник, чтобы расплавить припой для соединения двух заготовок. Обычно в паяльнике используется жало припоя и пластиковая ручка.

Паяльник

Паяльник работает так же, как пистолет. Подобно паяльнику, паяльник также работает от электричества. Он использует припой на основе олова для соединения металлических поверхностей с хорошим электрическим контактом. Он имеет форму пистолета и использует спусковой крючок для удобства эксплуатации.

Что такое паяльник и чем он отличается от паяльника?

Паяльник и утюг могут звучать одинаково, но, как обсуждалось выше, они разные. В этом разделе мы поговорим о том, чем паяльник отличается от паяльника.

Паяльник представляет собой устройство в форме пистолета с медным наконечником, используемое для пайки соединений. Паяльники поставляются с понижающим трансформатором, но без высокочастотного преобразователя. Кроме этого, большой разницы между паяльником и паяльником нет.

Паяльники более эффективны, так как их не нужно часто ломать, как паяльники. Обычно паяльные пистолеты используются для крупных электроприборов. Вы можете использовать его для бытовой техники, гаджетов, радиосхем и т. Д. Однако для других работ в торговых центрах используется паяльник.

Вот основные части паяльного пистолета:

• Держатель : держатель используется для захвата или удержания пистолета. Он похож на держатель пистолета, с которым относительно легко обращаться.
• Наконечник : Наконечник является наиболее важной частью, которая касается части, которую вы хотите припаять
• Нагревательный элемент : подает тепло к наконечнику паяльного пистолета
• Стержень : Это часть на конце наконечника
• Шнур : Это электрический провод, который используется для подачи питания на устройство.

Система обогрева большинства современных ружей обычно изготавливается из хрома и никеля. Он использует электрический ток для нагрева устройства до температуры плавления припоя. Основным материалом в паяльных пистолетах является медь. Это потому, что медь является хорошим проводником и довольно быстро нагревается.

Паяльники работают от тока низкого напряжения. Это то, что делает эти устройства эффективными и эффективными.

Паяльник

Применение

Обычно маленькие паяльники используются для пайки печатных плат или легких электромонтажных работ. Это лучший выбор, если вам приходится иметь дело с пайкой, требующей минимального нагрева. Тем не менее, другие размеры могут использоваться для других приложений. Итак, проверьте тип паяльника, прежде чем выбрать его.

Преимущества

С паяльником работать проще, чем с паяльником. Это потому, что паяльник легкий по весу. Доступно множество различных размеров, которые вы можете выбрать в соответствии с вашими требованиями.

Вы также можете найти паяльник с различными наконечниками. Однако большинство наконечников сделаны из железа. А так как железо долго остается горячим, его не нужно повторно нагревать. Итак, паяльник обеспечивает плавный поток.

Недостатки

Теперь паяльник хорош для небольших работ. Но когда дело доходит до больших работ, где требуется высокая мощность, паяльник становится неэффективным. Кроме того, паяльники нагреваются медленнее, чем паяльники.

Пистолеты для пайки

Применение

При выполнении крупных электромонтажных работ вам следует отдать предпочтение паяльному пистолету. Это из-за высокой мощности и тепла, которое они производят.

Вы также можете использовать паяльник для небольших электрических работ, но вам нужно быть более осторожным. Это потому, что эти пушки иногда могут повредить окружающие области, над которыми вы работаете.

Преимущества

Паяльники имеют более высокую мощность. Типичный диапазон лежит между 100-240 Вт. Это означает, что вы можете использовать его для тяжелых работ. Кроме того, с ним довольно удобно работать из-за петлеобразных наконечников, с которыми он поставляется. Этот петлеобразный наконечник помогает работать в узких местах. Однако это становится трудным, когда дело доходит до пайки крошечных компонентов.

Паяльники нагреваются быстрее, чем паяльники. Паяльные пистолеты поставляются с понижающими трансформаторами, которые преобразуют энергию из сети в ток низкого напряжения. Помогает в быстром нагреве наконечника. Теперь, благодаря быстрому нагреву наконечника, вы сэкономите на электричестве. И это делает его эффективным.

Недостатки

Паяльник поставляется с медным наконечником. И этот наконечник медленно растворяется после использования. Таким образом, вам придется довольно часто заменять медный наконечник. Кроме того, он тяжелее по сравнению с паяльником, что затрудняет обращение с ним. Итак, когда вы имеете дело с небольшими работами, вам нужно быть особенно осторожным.

Что лучше для вас?

В основном это зависит от цели, для которой вам нужно устройство. Итак, если принять во внимание факты, паяльник дешев, легок и удобен в обращении. С паяльником вы можете отлично справиться с этими небольшими работами. А с другой стороны, паять пистолетом тяжело, дорого и неудобно.

По этой причине электрики предпочитают паяльник паяльнику для небольших проектов. Итак, если вы хотите заниматься небольшими электрическими проектами, вы можете выбрать паяльник. В противном случае вы можете пойти с паяльником.

Паяльник и паяльник: сравнительная таблица

Вот краткое сравнение паяльника и паяльника: Пистолет для пайки Используется для крупных электрических компонентов.
Предназначен для пайки элементов, требующих сильного нагрева. Хорошая мощность, напряжение до 240 Вт.
Быстро нагревается и охлаждается Медный наконечник недолговечен
Труден в обращении
Не подходит для работы с мелкими деталями Легче и удобнее в обращении

Паяльная станция, паяльник и паяльник: контроль температуры

При выборе паяльного пистолета, паяльной станции или паяльника обязательно выбирайте тот, который имеет контроль температуры — интенсивность нагрева оборудование может достичь в зависимости от выбранных вами настроек.

Вам следует приобрести паяльную станцию, если вам нужна стабильная высокая температура. Он заземлит наконечник и поможет вам в регулировании температуры. Вы также можете найти переменные трансформаторы для регулирования температуры.

В паяльнике и паяльных пистолетах у вас не будет особых возможностей регулировать нагрев и температуру. Итак, выбираем паяльную станцию ​​для регулирования температуры.

Что следует учитывать при выборе паяльников и паяльных пистолетов

• Мощность: Диапазон мощности определяет, какую работу вы можете выполнять с устройством. Мощность паяльника 20-50 ватт. Однако, если вам нужно что-то для более крупных операций, вы можете найти паяльник с большей мощностью.
• Паяльные жала: Ищите сменные жала в паяльниках и пистолетах. В ружьях медь со временем растворяется. Таким образом, вы будете нуждаться в новом часто.
• Регулировка температуры:  Если вы хотите регулярно паять, вам может понадобиться устройство с регулировкой температуры. Паяльные станции и мощные пушки помогут вам с регулированием температуры.
• Цена: Паяльники довольно дешевые и доступные. Однако паяльные пистолеты и станции стоят в 2-3 раза дороже паяльника.
• Толщина жала:  Перед покупкой паяльного устройства обязательно проверьте толщину и форму жала.

Заключительные мысли

К настоящему моменту вы уже должны были знать, что паяльник и паяльник отличаются главным образом назначением. Поэтому обязательно изложите свои требования, прежде чем инвестировать в такое устройство.

Если вам нужен паяльник для работы с мелкими деталями, подойдет паяльник. В противном случае вы можете выбрать качественные паяльные пистолеты или паяльные станции.

Жала для паяльника – Полное руководство

Вы только что купили паяльник для некоторых проектов DIY , но не можете выбрать между долотом или коническим жалом? Или, может быть, вам нужно проделать очень тонкую работу, но вы знаете, что не сможете это сделать с уже имеющимся у вас железным наконечником ножа? В этой статье мы стремимся развеять такие вопросы и некоторые другие распространенные вопросы, касающиеся жал для паяльника.

Источник изображения

Пайка — это процесс соединения двух или более объектов путем вплавления в соединение цветного металла, называемого наполнителем. Делается это с помощью паяльника . Жало паяльника изготовлено из медного сердечника, покрытого железом. Он съемный и многоразовый. Есть много советов, доступных на рынке. Сначала мы рассмотрим доступные типы насадок, их использование, размеры, цены и процедуры очистки.

Outline

Типы жал для паяльника

Жала для паяльника используются в различных целях: от изготовления печатных плат до изготовления ювелирных изделий. В этом разделе мы рассмотрим наиболее распространенные жала для паяльника.

1. Конические наконечники или наконечники серии B

Наконечники конического ряда названы так из-за их остроконечной формы. Так как у него очень закругленный наконечник, паять можно под любым углом, поэтому этот наконечник используется для общих целей.

2. Долото или наконечники серии D

Название типа D-серии происходит от его формы, которая напоминает долото. Как и конические железные наконечники, они используются для пайки общего назначения. Площадь поверхности больше по сравнению с коническими наконечниками — от наконечника к электрическому компоненту передается больше тепла, и для быстрого самостоятельного изготовления лучше всего выбрать этот наконечник. Они особенно полезны при пайке толстых проводов.

Эти наконечники бывают разных размеров, поэтому убедитесь, что вы выбрали подходящий размер. Если вы выберете слишком большой, припой может перетекать из одной точки в другую, создавая своего рода мост. Тот, который слишком мал, не поможет вам достичь всех точек, которые вы хотите.

3. Ножи или жала серии K

Паяльное жало-нож поставляется со скошенным острием, напоминающим форму ножа. Он отлично подходит для пайки методом перетаскивания и фиксации паяных мостов. Точечная пайка этим жалом возможна, но значительно сложнее по сравнению с другими наконечниками.

4. Наконечники с фаской или серии C



Наконечники с фаской или серии C используются для пайки волочением, так как они могут удерживать больше припоя. Он имеет изогнутую поверхность, напоминающую поверхность отшлифованного мела или карандаша. Вы можете распределить припой по наконечнику и даже нанести небольшое количество припоя на различные точки, независимо от того, находятся они далеко друг от друга или в непосредственной близости.

5. Игольчатые или игольчатые жало серии I

Паяльное жало серии I или игольчатого типа очень острое и предназначено для выполнения очень точных работ. Он не подходит для пайки крупных компонентов, так как передает относительно меньше тепла по сравнению с другими наконечниками.

6. Специализированные жала

Некоторые производители изготавливают специальные жала для паяльника, например, лезвие-лопатка используется для удаления УФ-клея со стеклянных поверхностей, таких как ЖК-экран.

Наконечники в форме туннеля и шпателя также доступны у некоторых производителей. Эти жала для паяльника очень полезны для работы с SMD.

Выбор подходящего паяльного жала

Вот несколько советов по выбору паяльного жала.

1. Выберите жало, совместимое с вашим паяльником.
2. Определите тип в зависимости от того, хотите ли вы выполнять детальную работу, пайку общего назначения или пайку методом перетаскивания.
3. Определитесь с размером — если он будет слишком маленьким, будет недостаточно теплоотдачи, а если слишком большим, можно повредить плату.

Если вы только учитесь паять, не выбирайте коническое жало. Новички, как правило, прилагают больше усилий, чтобы увеличить поток припоя — классическая ошибка, которая может привести к повреждению платы.

Выберите долотообразный наконечник, который идеально подходит для сквозного монтажа, проволочного монтажа, депайки и поверхностного монтажа.

В следующей таблице перечислены некоторые популярные наконечники для паяльника, а также их распространенные области применения.

Паяльное жало	Заявка
Конический – наконечник серии B	Работа в ограниченном пространстве между компонентами, для узкого шага с высокими ИС около
Долото – Наконечник серии D	Универсальная пайка для тяжелых условий эксплуатации,
Фаска – наконечник серии C	Пайка волочением, общего назначения
Нож – наконечник серии K	Пайка методом перетаскивания, фиксация перемычек припоем
Игла – наконечник серии I	Для пайки с узким шагом
Наконечник серии J	Для угловой пайки с узким шагом
Наконечник туннельной формы	Для работы с компонентами SMD
Наконечник в форме шпателя	Для поверхностного монтажа

О чем следует помнить при пайке

• Избегайте чрезмерного давления, так как это может привести к повреждению наконечника или платы.
• Никогда не применяйте грубую силу к наконечнику (используя его как отвертку или вытягивая компоненты).
• Если вы новичок, используйте самую низкую температуру, чтобы избежать преждевременного износа.
• Выключайте паяльную станцию ​​ или утюг, когда вы ими не пользуетесь.

Уход за жалом паяльника

Плохой уход за жалом паяльника является основной причиной проблем с пайкой. Чтобы убедиться, что ваш паяльник прослужит дольше, вы можете рассмотреть следующие инструкции.

Используйте высококачественный припой

Один из лучших способов продлить срок службы наконечника — использовать высококачественный припой. Низкокачественный припой содержит примеси, которые могут накапливаться при использовании и препятствовать эффективной теплопередаче. Выбирайте из хороших марок и проверяйте припой, плавя его при выбранной температуре. Припой хорошего качества легко и полностью плавится при рекомендуемой температуре. Обязательно прочитайте инструкции производителя, чтобы проверить, как припой должен работать.

Поддержание оптимальной температуры

Паяльники имеют регуляторы температуры, которые помогают поддерживать оптимальную температуру для продления срока службы жала и паяльника. Эти регуляторы регулируют температуру и всякий раз, когда она падает ниже или превышает диапазон. Некоторые паяльники имеют более точные регуляторы температуры, чем другие.

Чистые паяльные жала

Перед пайкой очистите жало чистой тканью, смоченной спиртом. Это помогает удалить примеси, такие как остатки припоя от предыдущих проектов, жир, окисление и т. д. Если на наконечнике остались стойкие загрязнения, вы можете аккуратно соскоблить их металлической мочалкой. Чистящая шерсть не снижает температуру кончика. После очистки нанесите немного свежего припоя, чтобы предотвратить окисление. Для тяжелой пайки можно использовать полировальный брусок.

Используйте флюс для предотвращения окисления

Чтобы избежать образования слоя окисления, вы можете использовать флюс для пайки . Флюс представляет собой вещество, которое растворяет слой окисления и выпускается в форме пасты. Это позволяет работать без помех. Мы рекомендуем использовать флюс при пайке волной припоя с последующей интенсивной очисткой. В качестве альтернативы вы можете использовать флюс без очистки, который, как следует из названия, не требует тщательной очистки.

Лужение жал

Всегда лужите жала до и после пайки. Чтобы «лужить» наконечник, просто покройте его тонким слоем припоя. Это защитный слой, препятствующий окислению. Это помогает проволоке припоя плавиться и лучше течь, повышая эффективность теплопередачи.

Перед тем, как убрать паяльник, обязательно очистите его и поместите в держатель. Храните насадки в герметичном контейнере.
