Ввод электричества в деревянный дом: правила подключения

Из нашей статьи вы узнаете о том, как сделать ввод электричества в деревянный дом своими руками. Необходимость в этом возникает не только при строительстве нового дома, но и при ремонте старого. Хотя, конечно, в последние годы дерево начало пользоваться огромной популярностью среди дачников – материал экологичен, намного теплее кирпича или шлакоблока, а самое главное – жить в деревянном домике приятнее. Проблема возникает только с пожарной безопасностью и электрической проводкой.

Древесина – это горючий материал, чтобы улучшить показатель безопасности, необходимо качественно ее обработать. А вот про электропроводку мы будем говорить далее. Никаких тонкостей, только основы монтажа систем электроснабжения, характерных для деревянных домов. Все тонкости можно узнать из специализированных сборников – ПУЭ (так сокращенно называются правила устройства электроустановок).

Ввод электроэнергии

Прежде чем рассматривать особенности монтажа ввода электричества в деревянный дом (своими руками это вполне возможно сделать), нужно ответить на один вопрос.

А что такое ввод, собственно? Это наиболее ответственный участок электрической проводки. Это расстояние между распределительной коробкой частного дома и линией электропередач. Обратите внимание на то, что монтаж этого участка нужно доверять только специалистам, у которых имеются разрешения на проведение всех работ. Также стоит обратить внимание на то, что прокладка кабеля может осуществляться как по воздуху, так и под землей. Давайте рассмотрим каждый вариант отдельно. И самое главное - расскажем о правилах ввода электричества в деревянные дома.

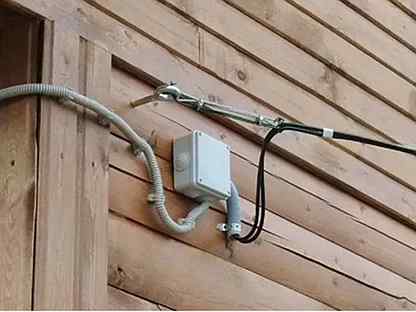

Воздушная линия

Давайте рассмотрим преимущества и недостатки такого варианта монтажа ввода. Преимуществ не так уж и много, но они весомые – монтаж очень дешевый, а конструкция линии проста до безобразия. Минусов у конструкции намного больше. И самый главный – это низкая эстетичность. Кроме того, линия может быть повреждена деревьями, налипшим снегом. Также следует отметить, что между землей и точкой ввода должно быть расстояние (согласно ПУЭ) не меньше 2,75 м.

Не всегда ситуация позволит сделать правильный ввод электричества в деревянный дом.

Соединение с линией электропередач осуществляется при помощи кабеля СИП и специальной арматуры. Для крепежа необходимо, чтобы на доме и опоре были крюки, за которые можно зацепить эту арматуру.

Подземная линия электропередач

Сначала рассмотрим преимущества такого обустройства ввода в дом:

  1. Высокая степень эстетичности. Никакие «посторонние» предметы не видны, все скрыто от глаз.
  2. Эксплуатация происходит максимально безопасно и удобно. Провода и кабели не мешают делать ремонт или иные работы в здании. Сразу стоит отметить, что повредить кабель ввода очень сложно.

Также можно упомянуть и про недостатки ввода электричества в деревянный дом под землей:

  1. Некоторые компоненты ввода могут стоить больших денег. Стоимость прокладки воздушной линии существенно ниже.
  2. Возникают сложности при прокладке кабеля под землей. Проблема в том, что заранее придется продумывать маршрут, по которому будете вести кабель. Затем нужно выкапывать траншею и в ней по всем требованиям ПУЭ прокладывать кабель.

Кроме того, нужно отметить, что при укладке кабеля в траншею необходимо осуществить еще несколько манипуляций. Например, на дне обязательно нужно обустроить песчаную подушку, а при необходимости всю линию уложить в стальную трубу.

Безопасность – это самое главное

Если следовать всем рекомендациям и требованиям ПУЭ, необходимо осуществлять прокладку кабеля максимально качественно. Ведь дело в том, что между распределительным щитом в доме и вводом кабеля промежуток является самым опасным, ответственным и сложным. И если что-то сделать неправильно, то это скажется на безопасности.

Причина этого – отсутствует защита участка электропроводки от скачков напряжения. Также нет защиты от короткого замыкания – никаких автоматических выключателей и УЗО не предусмотрено. Другими словами, любая нештатная ситуация может обернуться трагедией. Не в каждом поселке или микрорайоне имеется защита электрической сети, в некоторых случаях она срабатывает с большой задержкой. За время срабатывания может загореться дом.

Какие нужно соблюдать требования безопасности?

Устрашили вас тем, что может случиться при неправильном монтаже, а теперь давайте разберемся, как неприятностей избежать? Сложностей никаких нет, достаточно следовать простым рекомендациям:

  1. Кабель нужно использовать только с изоляцией, на которой имеется сокращение «нг». Это буквально означает, что изоляция не горючая или она затрудняет горение. Хороший пример – кабель ВВГнг. Перед выбором кабеля нужно осмотреть его, проверить сертификаты соответствия и буквенные обозначения.
  2. Для защиты участка ввода электроэнергии в деревянный дом нужно использовать толстостенные стальные трубы. Обратите внимание на то, что нужно прятать в трубу весь кабель. Конечно, к воздушной линии это требование не относится. Но участок, который проводится по стенам здания, нужно запрятать.
  3. На вводе в здание нужно установить автоматические выключатели – они позволят защитить участок проводки от короткого замыкания и перегрузок. Монтаж автомата осуществляется с наружной стороны здания в разрыв основного кабеля. Чтобы на автоматические выключатели не воздействовали осадки, нужно заключить их в корпус, который не пропускает влагу и пыль. Обязательно устанавливайте герметичные сальники на выходе и входе короба. Обратите внимание на то, что в случае нештатной ситуации сначала должен сработать автоматический выключатель, смонтированный в доме. А только после него уличный. Следовательно, у уличного ток срабатывания должен быть выше.
  4. Еще одна степень защиты – это монтаж устройства защиты на опоре электропередач. Именно в том месте, в котором осуществляется отвод кабеля к дому. Но такой вариант следует внимательно обдумать до того момента, как будет осуществляться монтаж вводного кабеля. Специалисты, которые будут устанавливать ввод, должны подготовить все материалы и осуществить установку необходимых узлов на опоре электропередач.

После окончания работ по монтажу ввода можно приступить к подключению внутренней проводки. Сразу стоит отметить, что ввод электричества в деревянный дом (на даче, например) должен производиться только тогда, когда внутренняя проводка изготовлена и испытана. Нельзя подключать ее, если имеются накоротко соединенные провода или иные повреждения.

Щиток на вводе

Все эти работы нужно провести заблаговременно. Начинать нужно от щитка на входе, в котором ставите автоматические выключатели, прибор учета, УЗО и т. д. Обратите внимание, что на каждого потребителя нужно ставить отдельный автомат. Например, для одной комнаты нужно два автоматических выключателя – для осветительных приборов и розеток.

Прежде чем приступать к монтажу проводки, необходимо нарисовать на бумаге схему и обозначить расположение всех основных компонентов. Желательно сделать схему в электронном виде и распечатать ее, чтобы впоследствии не гадать, какой автомат или УЗО за что отвечает.

Когда начнете определять число УЗО, необходимых для полноценной защиты, поставьте в щиток резервные автоматы. Это позволит избежать переделок щита при изменении электропроводки или перестройке дома.

Сначала отвечаем на главные вопросы

Теперь вы знаете, как сделать ввод электричества в деревянный дом и установить распределительный щиток. Но нужно еще определиться с вариантом устройства электрической проводки:

  1. Открытая (наружная).
  2. Скрытая (внутренняя).
  3. Электропроводка в гибких коробах или кабель-каналах.

Далее мы рассмотрим преимущества и недостатки всех этих видов электропроводки.

Наружная электропроводка

Это самая простая конструкция, может использоваться в деревянных строениях, у нее есть такие преимущества:

  1. Монтаж до безобразия прост – сможет сделать даже человек, плохо разбирающийся в электротехнике.
  2. Стоимость материалов и проведения работ мизерная.

Зато есть и недостатки такой системы:

  1. Низкая степень эстетичности. Особенно для случаев, когда прокладывается сразу несколько проводов по одному маршруту. Недостаток можно устранить, если сделать проводку под «старину». Провода используются витые и закрепляются на керамических изоляторах. Как ни странно, но такой вариант обустройства электропроводки в настоящее время пользуется популярностью.
  2. Вопрос безопасности такой проводки остается открытым – если в доме есть дети, то стоит задуматься, нужно ли так прокладывать кабель. А если ребенок решит потянуть за провода, чтобы оторвать их от стены? Стоит обезопаситься и рассмотреть другой вариант монтажа.

Кабель-каналы и гибкие коробы

По сути, это что-то среднее между закрытой и открытой проводками. Можно выделить такие плюсы:

  1. Соблюдаются все необходимые меры предосторожности. Например, провода не касаются стен, идут на определенном расстоянии от них. Эти требования прописаны в ПУЭ.
  2. Вид после окончания монтажных работ весьма опрятный. А самое главное – имеется возможность внести изменения в конфигурацию электропроводки. Вы можете изменить траекторию, по которой происходит прокладка проводов, добавить новый кабель,

Но есть и недостаток у такого вида монтажа электропроводки – он идеально подходит для офисов и иных зданий, в которых часто меняются владельцы. Требования по установке выключателей и розеток у всех разные, поэтому владельцы офисных помещений приходят к такому компромиссу – проводка в кабель-каналах позволяет быстро перенести электроприборы в другие места. В частном доме такую проводку редко используют.

Монтаж скрытой проводки в деревянных домах

В статье рассказано о том, как осуществляется организация проводки внутри здания и ввода электричества в деревянный дом на даче. Фото примеров приведено по ходу статьи для наглядности. Медленно мы подошли к самому распространенному типу электропроводки – скрытому. Плюс у него всего один – провода скрыты от глаз, они надежно запрятаны внутри стен.

Но есть и недостатки у такого варианта:

  1. Монтаж проводки сложен, так как все кабели необходимо прятать в трубу из стали. Конечно, допускается применение трубок из иных материалов, которые не подвергаются горению.
  2. Планировать схему проводки нужно при строительстве здания, чтобы соблюсти все нормы и требования.
  3. Внесение изменений в схему сопровождается массой сложнейших работ.

Также нужно отметить, что при прокладке скрытой проводки нельзя допускать соединений типа «скрутка». Обязательно приобретите самозажимные клеммники и используйте их при монтаже.

Итог

При выполнении работ по обустройству ввода электричества в деревянный дом необходимо помнить, что дерево – это легко воспламеняемый материал. Не следует отступать от рекомендаций, которые прописаны в требованиях ПУЭ. Отступая от этих требований, вы создаете опасность потери имущества. По статистике, основная причина возникновения пожаров – это замыкание электропроводки. Не стоит экономить на материалах, не упускайте даже мелких деталей при обустройстве электропроводки деревянном доме.

Как завести электричество в загородный деревянный дом?

Если раньше многие стремились жить в квартире, сейчас показатель обеспеченной жизни – загородный дом. Активно строятся частные дома и коттеджи, в качестве основного материала которых все чаще выбирают дерево, чтобы обеспечить максимально экологичную и комфортную жизнь. Определяясь с выбором характеристик загородного дома, рано или поздно появляется вопрос подведения к дому электричества.

Решая этот вопрос, нужно разобраться с тем, каким способом будет подведено электричество в дом, насколько оно будет дорогим и надежным, как долго прослужит, насколько уютно будет не только в доме, но и на участке, как будет обеспечен дом максимальной безопасностью, насколько стабильным будет в доме электричество.

Может ли понадобиться подъезд к дому высокой техники с кранами, хотите ли вы, чтобы на проводах устраивали хор птицы, считаете ли вы опасным проведенные под клумбой силовые провода, критично ли потратить на проводку в два раза больше, чем возможно – на все эти вопросы следует ответить, решая вопрос подведения силового провода к постройке.

Воздушный или подземный

Существует два способа подведения электричества от столба ЛЭП к дому – воздушный и подземный. С типом нужно определиться в первую очередь, кроме того, важно определиться с типом кабеля и его сечением.

Об особенностях выбора способа с точки зрения затрат – в видео:

Оба способа утверждены Минэнерго и прописаны в «Правилах устройства электроустановок», у каждого есть свои плюсы и минусы.

Воздушный способ проще и дешевле, подземный – более надежный и дольше служит.

Воздушный способ

Для воздушного способа есть ограничение: согласно нормативам, вводимый в дом кабель должен находиться на высоте не менее 2,75 м. Иногда высоты дома недостаточно. Если это требование выполняется, на стену дома монтируют распределительный щиток с УЗО, к которому подключают кабель от ЛЭП. Если высота дома меньше, необходимо установить стойку.

Существует два способа проведения кабеля воздушным способом. Первый – натянуть между столбами торс, а к нему прикрепить кабель с током на специальных хомутах, второй – натягивать сразу кабель, выбирая специальный изолированный провод, СИП. При этом следует учитывать ряд требований согласно официальным правилам.

СИП-провод подключают с использованием специальной арматуры и специальных изоляторов – изготовленных из стекла, фарфора или полимерных.

Если под воздействием снега, ветра и механических вмешательств предел прочности превышается – арматура разрушается, а кабель остается неповрежденным.

Основные недостатки воздушного ввода в дом электричества – ограничения для подъезда к дому крупной высокой техники и риск повреждений.

Подземный способ

Траншевый или подземный вариант ввода электричества обойдется дороже, зато больше шансов, что при плохой погоде ничего не будет угрожать поступлению электричества в дом. Зато есть риск нарушения кабеля во время работы на грядках, под которыми может проходить кабель.

При подземном способе кабель размещается внутрь стальной трубы и опускается по ней к земле.

Высота столба должна быть не ниже 2 м от уровня земли. Далее кабель укладывается в трубу или защищается бетонной или кирпичной плитой и проводится по траншее глубиной 0,7 м. Кабель также можно проводить через ленточный фундамент.

При подземном подключении электричества обычно используют кабель с медными жилами с повышенной изоляцией.

Работы по подведению электричества подземным методом должны проводиться специальной бригадой, самостоятельное подключение запрещено.

Особенности электропроводки в деревянном доме

Учитывая то, что дерево – пожароопасный материал, при обустройстве проводки важно учесть правила безопасности.

Самым сложным и ответственным является отрезок между распределительным щитком и участком ввода кабеля в дом. Обычно этот участок ничем не защищен от скачков напряжения и различных нештатных ситуаций на электролинии.

Поскольку именно на этом участке кабель еще не использует защитные устройства в доме, важно учесть следующие рекомендации:

  • Пользуйтесь кабелем, в названии которого есть обозначение «нг». Это характеристика, отвечающая за усиленную изоляцию или негорючий материал, который противодействует возгоранию и затрудняет горение. Это свойство должно быть озвучено в сертификате на кабель.
  • Труба, которая ведет к траншее, должна быть толстостенная: кабель должен быть максимально защищен.

Для защиты проводки также используются защитные автоматы, которые монтируются с наружной стороны дома. Корпус такого устройства защищает от пыли и влаги, а герметичность обеспечивают сальники на входе и выходе корпуса. В случае нештатной ситуации сработает сначала автомат на щитке внутри дома, потом уже автомат на улице. Раннее мы подробно писали о защите от скачков напряжения 220 в доме.

Есть еще один вариант, обеспечивающий безопасность – монтаж устройства защиты на ЛЭП-столбе в том месте, где кабель отводится к дому. Если выбран такой вариант, его нужно учитывать заранее, чтобы бригада могла предусмотреть необходимость работ на столбе.

Только после того как заведение вводного кабеля в распределительный щиток выполнено, можно заниматься выбором самого приемлемого варианта устройства внутренней проводки.

В монтаж проводки дома входит комплекс задач, которые чаще всего выполняются профессиональной бригадой. В задачи по монтажу электропроводки входят: обустройство распределительного щитка, разработка схемы электропроводки помещения, определение количества УЗО и резервных автоматов, учет необходимости достроек и перестроек помещения, непосредственно прокладка электропроводки.

Электропроводку обустраивают одним из нескольких существующих способов электропроводки:

  • Наружная (открытая).
  • Внутренняя (скрытая).
  • В кабель-каналах, гибких коробах.

Наружная – самая доступная по трудозатратам, поскольку проста в монтаже и не отличается дороговизной. Однако часто этот вариант неэстетичен, что решается использованием проводки трендового стиля «под старину», с керамическими держателями и витыми проводами. Пользуясь модой, можно решить две задачи одновременно – получить интересный стильный интерьер и сэкономить на монтаже. Такую проводку можно даже выполнить самостоятельно.

Кабель-каналы можно назвать компромиссным решением между открытым и закрытым вариантом проводки.

Этот вариант позволяет соблюсти меры защиты, опрятно выглядит, хотя и придает помещению несколько официальный вид, снижая уют. Несмотря на то, что сегодня можно подобрать варианты, подходящие по цвету, некоторые категорически не приемлют такой вариант, используют его только в технических помещениях.

Скрытая электропроводка самая тяжелая в монтаже и требует использования стальной трубы или другой надежной оболочки, зато не влияет на дизайн интерьера.

Выбор типа проводки следует делать еще на этапе планирования проведения электричества в дом.

Эксперты рекомендуют не экономить на материалах и следить, чтобы не было упущено ни одно требование нормативов.

Электропроводка в деревянном доме: пошаговая инструкция с фото

Нередко перед домашним мастером встает вопрос замены или монтажа «с нуля» электропроводки в частном доме. И многие в этом случае обращаются к профессионалам, затрачивая на оплату их труда. Но, хотя это действительно довольно сложная работа, не стоит недооценивать и свои силы. Сегодня разберемся, насколько сложна электропроводка в деревянном доме. Пошаговая инструкция, которая будет представлена ниже поможет убедиться в том, что «не боги горшки обжигают». Ну, обо всем по порядку. Для начала следует понять общие правила, а уже после рассмотреть глубже все особенности монтажа.

Сложность проводки в деревянных домах в их пожароопасностиНаиболее удобно в деревянном доме делать проводку на этапе строительства

Читайте в статье:

Особенности монтажа, автоматики и современные возможности защиты

Монтаж электропроводки в деревянных домах немного отличается от выполнения подобной работы в бетонных и кирпичных строениях. Все дело в пожарной опасности таких сооружений, а по тому следует соблюдать некоторые правила. В наш высокотехнологичный век существует множество систем автоматической защиты, но все же и старые методы не помешают. Конечно, давно ушли в прошлое прокладки из асбестовой ткани и других негорючих материалов между кабелем и деревянной стеной, но нечто подобное при монтаже эл. проводки в деревянных домах все же присутствует.

Для примера можно привести пластиковые короба, которые выглядят довольно эстетично. Но многие ошибочно полагают, что их функция исключительно декоративная. На самом же деле подобные короба препятствуют распространению пламени при перегреве кабеля от короткого замыкания или перегрузки на линии. Но эту тему мы еще рассмотрим, а для начала главное правило.

Без такой схемы монтаж проводки в деревянном доме невозможен

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО "АСП Северо-Запад"

Спросить у специалиста

“При выполнении такой работы, как проводка электричества в деревянном доме, необходима предельная внимательность и соблюдение правил безопасности. Помните, что поражение электрическим током очень опасно, а невнимательность к мелочам чревато возгоранием. Не стоит рисковать своей жизнью и здоровьем близких.”

Ну а, чтобы обезопасить начинающих домашних мастеров, мы постараемся не упустить ни одной мелочи, разобрав поэтапно каждый шаг, каждое действие подобной работы.

Электрическая проводка в брусовом доме – особенности и способы

Проводка в доме из бруса может быть произведена двумя способами:

  • открытым (наружным) способом;
  • скрытым методом.

При этом необходимо понимать, что эти способы различаются не только видимостью кабелей. Они так же влияют и на сечение (при скрытой оно должно быть больше).

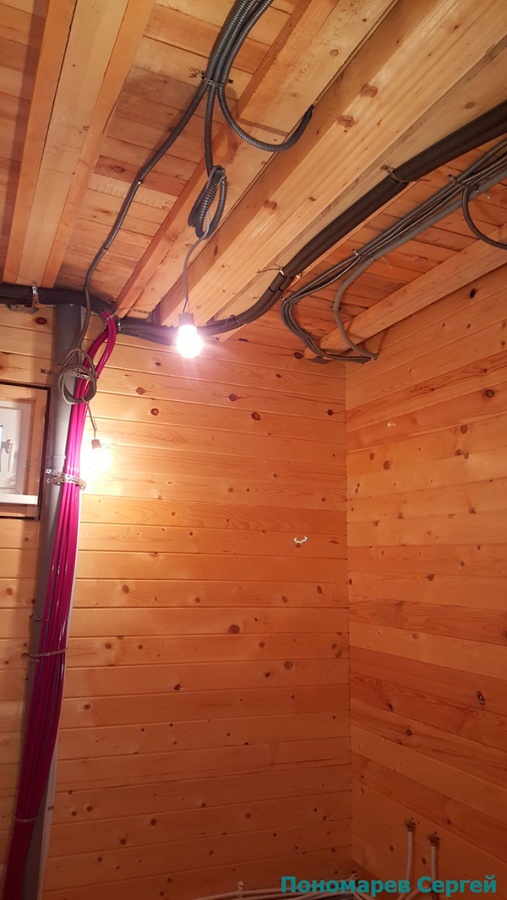

С виду не очень красиво, но все закроется деревянной вагонкойСтатья по теме:

В нашем обзоре мы рассмотрим кабель-каналы: виды и размеры, материал изготовления и области их применения. И самое главное – для чего он все-таки нужен? Попробуем разобраться в этом вопросе как можно тщательнее.

Попробуем понять, какие существуют правила монтажа проводки в бревенчатых домах. Что необходимо предусмотреть во избежание форс-мажорных обстоятельств?

Проводка в деревянном доме: правила электробезопасности при производстве работ

Как уже упоминалось, дерево является горючим материалом, а потому и способы монтажа электропроводки здесь необходимы особые. Ведь именно от этого зависит безопасность домочадцев. В наше время правилами монтажа электропроводки в деревянных домах предусматривается укладка кабеля в гофрированные шланги из пластика или металла, а также пластиковые кабель-каналы, предотвращающие возгорание. К тому же в продаже имеются и провода с негорючей изоляцией, использование которых приоритетно в подобной работе.

Проводку под деревянным полом в гофре из металла

Что же касается документации, регламентирующей правила электропроводки в деревянных домах – ПУЭ в помощь. Здесь, наверное, стоит расшифровать. ПУЭ – это правила устройства электроустановок. По сути – главный документ в работе любого электромонтера. Именно поэтому изучить его не помешает. В нем прописаны основные нормы устройства вводных щитов, а также объяснено, как правильно сделать проводку в деревянном доме.

С чего же начать подобную работу?

Важность составления схемы проводки в деревянном доме своими руками

Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений. Но в то же время — это очень ответственный этап. И если при монтаже открытой проводки схема будет только помогать в работе, то при скрытой – может выручить и в будущем. Ведь без нее даже картину повесить будет трудно – возникает опасность пробоя кабеля.

Так выглядят кабель каналы в деревянном доме

Составление схемы следует начать с планировки всех помещений. Делается это для того, чтобы выключателии розеткине оказались за крупногабаритной мебелью – ведь в таком случае толка от них не будет. К тому же стоит понимать, что если группы освещения можно собирать из двух-трех комнат, то розеточные (силовые) линии нужно разделить. К тому же, к примеру, на кухню может идти не одна силовая группа, а 2-3. Ведь каждый из бытовых приборов с большой мощностью (водонагреватель или электроплита) должен иметь отдельную линию.

Сначала может показаться, что такое разделение лишнее и можно, взяв кабель с большим сечением, провести все по одной линии, но это будет огромной ошибкой.

Сечение кабеля и изоляция играет довольно важную роль

Важная информация! Разделение по группам дает возможность пользоваться бытовыми приборами даже при сгорании одной из линий. К тому же, при необходимости ремонта розетки не придется отключать свет или обесточивать другие приборы. Да и обслуживание и ревизия электро-точек, равно как и силового вводного щита, упрощается.

Схема электрики в деревянных домах своими руками может быть выполнена на любом листе бумаги. Она не для того, чтобы сдавать в проверяющие организации, хотя перед вводом в эксплуатацию домашней сети, проверяющему она может пригодится. Но, опять же, только в ознакомительных целях. При этом схема вводного щита будет составляться уже позже, после того, как будет закончен монтаж внутри помещения. Но место установки силового шкафа должно быть выбрано заранее. Что же касается такого момента, как устройство электропроводки в деревянном доме, то она должна быть продумана до мелочей, до самых, казалось бы, незначительных деталей.

Прекрасная схема электроточек в деревянном доме

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля

Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия. Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Элек

Как добавить электричество в садовый навес

Многие люди прекрасно обходятся без подачи электричества в свой сарай. Однако, если вы хотите использовать его не только для хранения в саду, часто возникает необходимость в установке источника электроэнергии.

Самое важное, что следует отметить, это то, что это не работа для среднего мастера по дому. Вы всегда должны нанимать опытного и квалифицированного электрика, чтобы убедиться, что работа выполняется правильно и безопасно. Они проведут кабель SWA (также известный как кабель, армированный стальной проволокой) от вашей собственности до вашего сарая.Его можно безопасно закапывать в землю, поскольку он непроницаем для воды и гниения. Этот кабель бывает нескольких разновидностей и толщин. С учетом обстоятельств ваш электрик будет знать, какой из них использовать. Как видите, это не так просто, как проложить кабель от A к B и подключить его. Здесь требуется гораздо больше работы, чтобы обеспечить выполнение работы в соответствии с высочайшими требованиями.

Как узнать, подходит ли ваш электрик для работы?

При поиске электрика (или о том, чтобы спросить своего нынешнего электрика, могут ли они выполнить эту работу), убедитесь, что они имеют квалификацию для выполнения задач по электробезопасности Части P в домашних условиях.

Зачем вам электричество в сарае?

Это может показаться странным вопросом, но он задается с учетом логики. У двух людей не будет одинаковых требований. Например, у вас может быть большой сад, и вы хотите иметь возможность подключать электрическую газонокосилку, не протягивая длинный удлинитель из дома по лужайке. Кто-то другой может захотеть открыть небольшой бизнес из своего сарая. Им потребуется достаточное количество розеток для компьютеров, принтеров и другого сопутствующего оборудования.Также следует учитывать освещение - что, вероятно, потребуется во всех случаях - и, возможно, отопление.

Итак, прежде чем вызывать электрика, убедитесь, что вы знаете, что вам нужно и где это нужно. Таким образом, как только они придут к вам на территорию, вы будете готовы показать им, что требуется. Затем они могут точно процитировать вас по вашим требованиям.

Розетки внутри или снаружи?

Возможно, еще один странный вопрос? Ну… нет, если у вас есть электрический гриль для использования на открытом воздухе. Даже если все, что вам нужно для использования на открытом воздухе, - это газонокосилка, установить водонепроницаемую и устойчивую к атмосферным воздействиям уличную розетку будет проще, чем пойти в сарай и подключить к ней кабель.

Учтите также, сколько розеток вам понадобится. Хорошее практическое правило - всегда иметь на один или два больше, чем вы думаете, что вам нужно. (Точно так же, как розетки в вашем доме - у вас никогда не бывает слишком много, не так ли?)

Куда пойдет кабель?

Очевидно, ему нужно бежать из вашей собственности в сарай.Однако могут быть разные моменты, когда он может покинуть вашу собственность. Затем его необходимо подключить к электросети. Ваш существующий блок предохранителей может подойти для этого, но в некоторых случаях может потребоваться замена старого блока предохранителей, чтобы он был готов к установке нового кабеля. Вы, вероятно, начинаете понимать, почему требуется эксперт для обеспечения правильного и безопасного выполнения работы.

Как подготовить траншею для приема кабеля

Хорошей идеей будет отметить, где необходимо вырыть траншею, с помощью безопасного для травы спрея или веревки.Как только место будет согласовано с электриком, можно начинать копать. Траншею следует подготовить незадолго до прибытия электрика для работы. Между прочим, не все думают сами рыть траншею. Если у вас есть возможность, это сэкономит деньги на окончательной стоимости всей работы. Об этом стоит помнить.

Убедитесь, что вы удовлетворены своими требованиями, прежде чем заказывать работу

Даже если вы хотите, чтобы электричество было подведено к вашему сараю как можно скорее, стоит потратить дополнительный день или два на то, чтобы убедиться, что вы все продумали, прежде чем попросить электрика прийти и процитировать вам работу.Сколько светильников вы хотите и какого типа вы хотите установить? Если вы знаете, возможно, вы могли бы получить их заранее и попросить электрика также безопасно установить их. Убедитесь, что вы знаете, что нужно подключать постоянно, а что нужно подключать лишь изредка.

Обсудив все вопросы и подготовившись к некоторым вопросам от квалифицированного электрика, вы можете быть уверены, что получите наилучший результат после завершения работы. После того, как кабель проложен и все остальные элементы улажены, вы можете засыпать кабель землей и дерном и наслаждаться новым улучшенным навесом.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Добавление электричества в ваше здание может считаться индивидуальной настройкой и повлиять на вашу гарантию. Мы советуем вам связаться с поставщиком, прежде чем вы решите провести такую ​​работу.

Как провести электричество в сарай

Проволока к сараю - отличный способ превратить простую пристройку в многофункциональное пространство. Приведение в действие сарая состоит из нескольких этапов, но это в пределах возможностей типичного воина выходного дня.

Электромонтаж требует тщательного планирования, так как у вас есть много вариантов на выбор с точки зрения метода и материалов. Вот как это сделать:

  • Планирование и подготовка работы
  • План схемы
  • Схема электрических соединений сарая
  • Выберите тип и размер провода
  • Выберите подходящий канал
  • Выкопать траншею
  • Установить распределительную коробку
  • Прокладка кабелепровода
  • Протянуть трос
  • Подключите цепь к главной коробке и переключателю
  • Проволока сарая
  • Вызов электрика

Важное замечание, которое следует учитывать, заключается в том, что, хотя вы проводите электромонтаж сарая самостоятельно, вы должны получить разрешение лицензированного специалиста.В противном случае вы рискуете получить штраф или нанести ущерб своему имуществу.

Правила подключения сарая

Для работы с электричеством вам понадобится разрешение. Хотите верьте, хотите нет, но почти любой ремонт электричества, который вы делаете в своем доме или сарае, требует ремонта в вашем муниципалитете. У вас в гостиной новый светильник?

Наверное, понадобится разрешение. А как насчет установки нового переключателя яркости? Также требуется разрешение.

Взгляните на этот документ из города Атланты как на пример того, когда разрешение требуется, а когда нет в большинстве городов и штатов.Если вы живете в сельской местности и не находитесь в пределах муниципального образования, вам нужно только следовать инструкциям NEC.

Большинство из нас не получат разрешения на установку диммерного переключателя или одной или двух лампочек, поскольку любой новичок в домашних условиях может безопасно выполнить эти работы. Но для более крупных работ, таких как подача электроэнергии в сарай, разрешение является обязательным.

Пропуск защищает ваш сарай в случае пожара. Если ваш сарай сгорел из-за проводки, страховка не покроет ваши убытки, если вы пренебрегаете разрешением.

Во-вторых, когда вы идете продавать свой дом и выполняли электромонтажные работы без разрешения, это станет проблемой для потенциальных покупателей. Таким образом, вы можете потерять ценность своего дома. Потратьте деньги на получение разрешения, и вы сохраните ценность своего дома и сохраните душевное спокойствие.

Запуск электроснабжения без разрешения [Риски и последствия]

Прежде чем запускать провод без разрешения, примите во внимание следующее: разрешения на строительство являются публичным документом. Почему это важно? Предположим, вы живете в густонаселенном районе, где пространство в цене.

У вас есть провод возле дома соседа. Сосед решает, что он будет занудой. Ему достаточно одного простого телефонного звонка в мэрию, чтобы узнать, есть ли у вас разрешение.

Тогда что? Если инспектор по строительству придет и увидит, что вы выполняли работы без разрешения, он отключит вас до тех пор, пока вы не получите это разрешение, и, вероятно, в процессе наложит хороший штраф. Некоторые инспекторы даже приказывают снести выполненную работу.

Еще один вопрос, который следует учитывать, - это когда вы идете продавать свой дом.При продаже необязательно раскрывать, что вы отремонтировали и получили или не получили разрешение.

Однако разборчивый покупатель жилья или агент могут проверить, не забрали ли вы разрешения на строительство. В противном случае покупатель может колебаться перед покупкой недвижимости, не получившей разрешения местного строительного департамента.

Если вы подключите свой сарай без разрешения, а затем продадите свой дом, вы несете ответственность за любые проблемы, которые могут возникнуть у нового владельца, если вы четко не заявили и не подписали документ, подтверждающий, что вы выполнили работу без разрешения.Судебный процесс может возникнуть, если вы ложно заявили или пренебрегли заявлением о том, что выполнили работу без разрешения.

Наконец, подавать электроэнергию в сарай без разрешения небезопасно. Разрешения существуют для обеспечения безопасности людей. Инспектор проследит, чтобы вы выполнили работу правильно.

Если вы не получите разрешение и неправильно подключили проводку, может возникнуть пожар, и страховка не покроет ущерб.

Нужна ли вспомогательная панель для моего сарая?

Если вы думаете о том, чтобы запустить более одного контура в своем сарае, то да, вам нужна дополнительная панель.Помните, что цепь - это просто группа розеток, приспособлений или переключателей, соединенных путем электрического провода.

В некоторых сараях будет больше одного контура, особенно если сарай используется как мастерская. Лампы и розетки на 15 А обычно находятся в одной цепи, в то время как другая цепь может иметь прерыватель на 20 А для более тяжелых инструментов, таких как настольная пила, небольшой воздушный компрессор или шлифовальный круг.

NEC требует, чтобы в любой хозяйственной постройке был выключатель или прерыватель, отключающий электричество в здании. Если вы разместите более одной цепи в своем сарае без дополнительной панели, вам потребуется проложить более одного провода от вашего дома к сараю.

Это против кода. Между вашим домом и хозяйственной постройкой разрешается прокладывать только один провод.

С другой стороны, если вы планируете использовать только торцовочную пилу и пару фонарей в своем сарае, то вам, скорее всего, удастся обойтись одной цепью на 20 А. В этом случае дополнительная панель не потребуется, и вам понадобится только один переключатель на входе в ваш сарай, чтобы переключать питание сарая и соответствовать коду.

Опции отвода мощности от хода

При подаче электроэнергии в сарай у вас есть несколько вариантов. Ваше местоположение, расстояние до вашего сарая, тип заземления и многое другое - вот факторы, которые влияют на то, какой тип кабеля вы проложите и как вы проведете его к своему сараю. Ниже приведены варианты электропитания вашего сарая.

Удлинитель

Удлинитель, вероятно, является наиболее распространенным способом подключения электричества к сараю. Проблема в том, что это не навсегда, а также небезопасно в плохую погоду.

Когда вы собираетесь продать свой дом, вы не можете рекламировать свой сарай как «проводной», потому что удлинитель не может выступать в качестве постоянного источника питания.

Плюсы:

  • Дешевые
  • Простота установки и удаления
  • Разрешение не требуется

Минусы:

  • Непостоянно
  • Небезопасно в сырую погоду и опасно для земли
  • Не увеличивает стоимость вашей собственности

Кабель над землей

Электрические провода необходимо закопать или подвесить над головой, вне досягаемости любопытных людей.Если вы живете на скале, но хотите, чтобы в сарае было постоянное электроснабжение, прокладка кабеля от дома до сарая не вариант.

Необходимо использовать наземный кабель. Хотя это и не типично, это жизнеспособный метод подачи энергии к конструкции.

Плюсы:

  • Решение для компактных типов грунта
  • Постоянное, одобренное кодексом решение
  • Не требует копания

Минусы

  • Может потребоваться электрик
  • Требуется разрешение
  • Требуется проволока большего сечения, чем закапывание

Кабель прямого захоронения - UF (подземный питатель)

Кабель для прямого заглубления предназначен для закапывания непосредственно в землю без кабелепровода. Оболочка вокруг провода более толстая, не пропускает воду и обеспечивает довольно прочное соединение между домом и сараем.

С другой стороны, у вас все еще есть провод без какой-либо внешней защиты в дюймах от поверхности вашего двора. Кодекс допускает использование кабеля UF, но он может не подходить для всех мест.

Плюсы:

  • Простая установка
  • Дешево - кабелепровод не требуется
  • Лучший вариант для устойчивых типов почвы

Минусы

  • Восприимчивость к повреждениям от движения земли
  • Заменить труднее, чем трубопровод

Подземный трубопровод

Провод, заключенный в кабелепровод из ПВХ - это провод, проложенный от дома к сараю в трубках из ПВХ.Трубка из ПВХ начинается в доме, когда она выходит через коллектор, кладку или другую часть вашего дома.

Затем он непрерывно простирается под землю до вашего сарая, где снова появляется и бежит к вашему выключателю.

Провод в жестком металлическом кабелепроводе действует так же, как ПВХ, но прочнее, потому что он металлический. В районах, где ожидается интенсивное движение или копание, это может быть лучшим вариантом.

Провод, заключенный в гибкий металлический кабелепровод - это когда вам нужно что-то более прочное, чем ПВХ, но нужно проложить провод в траншее с множеством изгибов или кривых.В этом случае более практичным может быть гибкий металлический трубопровод.

Для жесткого металла потребуется множество фитингов, в то время как для гибкого трубопровода потребуется только одна деталь, поскольку он может изгибаться в соответствии с контуром траншеи.

Плюсы:

  • Добавлен слой защиты
  • Более простая замена провода в кабелепроводе

Минусы:

  • Дороже
  • Установка, требующая много времени

Как провести электричество к сараю Руководство

Электропитание вашего сарая требует тщательного планирования. Как только вы определите, как вы будете использовать электроэнергию в своем сарае и какие материалы вам потребуются, эту работу можно будет выполнить относительно быстро. Если вы не копаете траншею длиной 100 футов, но даже в этом случае вы можете арендовать инструмент на 4 часа, чтобы завершить работу.

Необходимые инструменты

  • Инструмент для зачистки проводов
  • Плоскогубцы
  • Отвертки
  • Аккумуляторная дрель
  • Лента рыболова электрика
  • Лопата (опция)

Необходимые материалы

  • Провод
  • Выключатели, розетки и коробки
  • Автоматические выключатели щитовые
  • Кабелепровод (дополнительно)
  • Дополнительная панель (опция)

Шаг 1. Планирование и подготовка

Во-первых, вам нужно проверить, достаточно ли места на вашей нынешней электрической панели, чтобы провести провод к сараю.Если у вас домик и панель на 200А, то места вам, скорее всего, хватит.

С другой стороны, если у вас панель на 100 А, у вас может не хватить места для безопасной подачи электроэнергии в сарай. В этом случае вам нужно нанять электрика, чтобы повысить уровень электроснабжения до 200 А.

После того, как вы определили, что ваша панель может поддерживать электроэнергию в сарае, вы захотите выяснить, сколько энергии вы собираетесь подавать в сарай. Какие инструменты или машины вы будете использовать в своем сарае, для которых потребуется электричество? Будет ли там морозильная камера? У вас есть большой компрессор или сварщик?

Даже если вы вряд ли будете использовать сразу несколько инструментов, лучше переоценить количество усилителей, которые вам понадобятся.

Затем вам нужно выяснить, как вы будете передавать питание от главной панели к вашему сараю. Помните, вы используете только один провод. Если ваша панель находится в подвале, вы пропустите провод через коллектор, чтобы выйти наружу.

Так как вы будете рыть траншею, чтобы прикрыть проволоку, вам нужно вырыть самую короткую траншею, чтобы спасти свою спину. Обычно это означает прямую линию; таким образом, вам придется подвести внутренний провод к точке в вашем доме, которая находится ближе всего к сараю.Здесь вы просверлите отверстие, чтобы пропустить провод снаружи.

Важно отметить, что у всех будет разный опыт электромонтажа сарая, потому что нет двух одинаковых домов. Если у вас есть готовый подвал или подвал, вы можете найти альтернативный способ вывести провод от главной панели наружу. Однако принципы этого руководства по-прежнему применяются.

Шаг 2. Спланируйте схему

Как упоминалось в шаге 1, вы проведете только один провод к своему сараю.Но что, если у вас будет несколько цепей? Вам понадобится дополнительная панель. Подпанель сарая позволяет вам иметь несколько цепей до мощности автоматического выключателя сарая на главной панели.

Если вы устанавливаете выключатель на 60 А для субпанели сарая, то ваша субпанель может обрабатывать три цепи 20 А или четыре цепи 15 А. Вы должны быть уверены, что у вас будет достаточно энергии на всю жизнь сарая.

С другой стороны, если вы планируете иметь только одну цепь, которая включает в себя несколько огней и розеток, то дополнительная панель не требуется.В этом случае вам понадобятся только лампы, розетки, провод, выключатель и, возможно, какой-нибудь кабелепровод.

Еще один момент, который следует учитывать, - если вы хотите подавать в сарай 240 В вместо 120 В. Все светильники, большинство розеток и бытовая техника работают от 120 вольт.

Более крупному оборудованию требуется 240 вольт, например сушилке или электрической плите. Подача 240 вольт в ваш сарай требует использования другого типа прерывателя на главной панели, другого провода и дополнительной панели в вашем сарае.

Провод, который читает, например, 6/3, подходит для 240 вольт.У него будет два провода под напряжением, черный и красный, а также нейтральный и заземляющий провод. С другой стороны, провод 6/2 рассчитан только на 120 В и только один горячий.

Если вы хотите использовать свой сарай только для одной цели, например, для сварки, и вам нужна одна цепь на 240 В, есть светильники, рассчитанные на 240 В, что устраняет необходимость в дополнительной панели.

После того, как вы спланируете схему (и) в сарае, вам нужно будет собрать материалы. Рассчитайте необходимое количество проводов, а также скоб, розеток, ящиков, фонарей и выключателей.

Шаг 3. Нарисуйте электрическую схему навеса

Электрическая схема - это схема электрической системы. Электрическая схема не только позволит вам правильно собрать все материалы, которые вам понадобятся для выполнения электромонтажных работ в сарае, но также сделает видимыми любые проблемы с цепями.

При выполнении электромонтажных работ, таких как установка новых цепей в помещении, легко забыть о величине нагрузки и номинальном токе. Запись всего этого на бумаге гарантирует, что цепи не будут перегружены, и позволит вам выбрать наиболее эффективный маршрут для установки проводки.

Имейте в виду, что установка дополнительной панели для прокладки проводки не такая большая работа, как кажется. Субпанель - это средство для установки большего количества цепей в вашем сарае в будущем. Взгляните на эти схемы, чтобы получить представление о том, как может выглядеть подпанель с проводным навесом.

Шаг 4: Выберите тип и размер электрического провода

Вы не можете проложить к своему сараю домашний провод. Первое, что вам нужно подумать, это выбрать калибр провода. Калибр относится к толщине металла внутри проволоки.Чем тяжелее калибр, тем большую нагрузку можно нести.

При выборе типа провода, важна такая диаграмма. Если вы используете пару цепей с максимальным током 30 А, а длина участка составляет около 50 футов, то вам понадобится этот тип провода. Сверьтесь с таблицей, чтобы узнать, какой калибр вам нужен.

Еще один момент, который следует учитывать, - это падение напряжения. Напряжение падает, когда оно проходит по проводу.

Как правило, это падение очень мало и не влияет на качество обслуживания в вашем доме.Если вы прокладываете провод к сараю и вам нужно пройти более 100 футов, падение напряжения может быть проблемой.

Воспользуйтесь этим калькулятором, чтобы узнать, достаточно ли падения напряжения между сараем и домом для пересчета типа используемого провода. Если оно меньше 3%, значит, вы находитесь в пределах рекомендованного NEC снижения и можете продолжать.

Шаг 5. Выберите правильный трубопровод

Если вы не хотите использовать прямой подземный кабель, вы должны пропустить провод через кабелепровод. Кабелепровод - это просто другое название трубки, в которой для дополнительной защиты помещается провод.В особо влажных, холодных или загруженных средах следует рассмотреть возможность использования кабелепровода.

Труба из ПВХ

- это экономичный способ прокладки провода. Он дешев, легко режется и может сгибаться, чтобы соответствовать слегка изогнутым траншеям. Главный недостаток ПВХ заключается в том, что NEC утверждает, что он должен быть закопан на глубину не менее 18 дюймов. Если у вас есть только вы, лопата и 150-футовая траншея для рытья, это может стать проблемой.

С другой стороны, металлический канал должен иметь глубину всего 6 дюймов. Металлический кабелепровод, более прочный, чем трубопровод из ПВХ, выдерживает самые суровые условия, и вам не придется копать лишнюю ногу.

Обратной стороной является то, что металлический трубопровод намного дороже. Бывают двух типов: гибкие и жесткие. Не все гибкие металлические кабелепроводы предназначены для использования вне помещений, поэтому перед покупкой внимательно проверьте этикетки.

Как ни странно, трубы бывают разных размеров. Руководствуйтесь эмпирическим правилом, согласно которому ваш провод не должен занимать более половины места в кабелепроводе.

Поскольку вы пропускаете только один провод через кабелепровод, кабелепровода диаметром 1 дюйм должно быть более чем достаточно.Вам придется протянуть провод через кабелепровод, поэтому, если вы сделаете его шире, его будет легче протянуть.

ПВХ трубы

бывают разной толщины, называемые графиками. Чем выше график, тем толще ПВХ.

Если вы устанавливаете кабелепровод из ПВХ в местах, где он может быть поврежден, рекомендуется установить более высокий график ПВХ. Однако тянуть за провода будет труднее, поэтому рекомендуется увеличить диаметр кабелепровода.

Шаг 6. Выкопайте траншею

После того, как вы спланировали электропроводку и приобрели кабель и кабелепровод, пора копать траншею.Как указано выше, ПВХ-канал должен иметь глубину не менее 18 дюймов. Металлический кабелепровод должен иметь глубину не менее 6 дюймов.

У вас есть варианты того, как проводка входит в ваш сарай. Вы можете проложить проводку под навесом и пропустить ее через нижнюю стойку вверх в конструкцию, или вы можете сделать так, чтобы она пробежала по внешней стене, а затем прошла сквозь стену.

Это зависит от того, хотите ли вы выключатель или панель снаружи вашего сарая. Любой способ приемлем.

Если вы устанавливаете вспомогательную панель, то NEC заявляет, что вам понадобится заземляющий стержень для правильного заземления вспомогательной панели. Заземляющий стержень - это кусок меди или гальванизированного металла диаметром 8–10 дюймов, вбитый в землю и соединенный одним медным заземляющим проводом с вашей субпанелью.

Наконец, не забудьте позвонить по номеру 811, прежде чем копать или зайти на их веб-сайт. Если вы живете в городской местности или не уверены, то вам нужно обезопасить себя, прежде чем начать копать и попасть в газопровод.

Шаг 7: Установите распределительную коробку

После того, как вы выкопали траншею, пора установить коммутатор или вспомогательную панель, в зависимости от того, какой тип схемы вы решили установить.Ваш выключатель или панель могут располагаться внутри или снаружи сарая. Если вы выходите на улицу, убедитесь, что он рассчитан на использование вне помещений.

Шаг 8: Проложите трубопровод

При прокладке кабелепровода сначала нужно начать внутри дома, где провод идет наружу. Провод, идущий из дома к внешнему источнику, должен иметь защищенный от атмосферных воздействий выход.

Если пройти через коллектор дома, вы просверлите отверстие того же диаметра, что и канал, который собираетесь использовать. Достаточно короткого отрезка кабелепровода к внешней распределительной коробке.

Помните, ваш провод должен идти от главной панели к сараю. Не рекомендуется использовать обычный внутренний провод Romex с последующим переключением на внешний провод в точке выхода.

Обязательно зашпаклевать наружное отверстие. Распределительная коробка позволит кабелепроводу повернуться на 90 градусов в траншею. Колено в траншее снова повернёт трубу на 90 градусов, чтобы пройти по всей длине траншеи.

При использовании трубопровода из ПВХ используется цемент ПВХ, который соединяет трубопровод с фитингами.Обязательно нанесите тщательно, так как это создаст непроницаемое уплотнение, которое сделает ваш кабелепровод водонепроницаемым.

Шаг 9: Потяните за провод

После того, как вы настроили кабелепровод, идущий от дома к сараю, вам нужно будет протянуть провод через кабелепровод с помощью рыболовной ленты электрика. Если вы никогда не использовали его раньше, представьте длинную тонкую металлическую проволоку с крючком на конце.

Пропустите ленту через конец без проволоки. Когда он дойдет до другого конца, прикрепите его к проволоке.Потяните за ленту. Возможно, потребуется некоторое убеждение, но оно придет.

При прикреплении проволоки к ушку рыболовной ленты обязательно закрепите ее плотной петлей. Кроме того, расположите отдельные провода, проходящие через глаз, в шахматном порядке. Это создает более аэродинамическую форму для провода, позволяя ему лучше проходить через канал.

Шаг 10: Подключение цепи к коммутатору и главному блоку

На главной сервисной панели вашего дома будет специальный выключатель, предназначенный для вашего сарая.В конечном итоге именно здесь вы определяете, сколько мощности будет иметь ваш сарай. Если вы хотите, чтобы ваш сарай был на 60 А, вы должны установить выключатель на 60 А. в сервисной панели.

Кроме того, величина напряжения, подаваемого в ваш сарай, отображается на сервисной панели. Для обслуживания вашего сарая на 120 В необходимо использовать только однополюсный выключатель. Однополюсный выключатель имеет только одну горячую клемму, в отличие от двухполюсного выключателя, у которого есть две точки, что позволяет потреблять двойное напряжение или 240 В.

Что бы вы ни выбрали, убедитесь, что вы устанавливаете соответствующий провод для работы, сверяясь со схемами, приведенными ранее в этом руководстве.При установке нового выключателя отключите электропитание в доме и осторожно установите выключатель в пустое место на панели.

С другой стороны, вы вставляете провод либо в субпанель, либо в переключатель. Если вы уже подключили провод к главной панели, убедитесь, что выключатель находится в выключенном положении. Подключите переключатель соответствующим образом и убедитесь, что он рассчитан на 240 В или 120 В, в зависимости от того, какое питание вы используете в своем сарае.

При использовании дополнительной панели и проводки на 240 В обязательно отключите металлический мост, соединяющий шины нейтрали и заземления. Пренебрежение этим может привести к электризации всех металлических компонентов электрической системы вашего сарая. Подключите панель к заземляющему стержню с помощью медного заземляющего провода подходящего размера.

Важно: вашему сараю нужен выключатель на субпанели или сразу после него для каждого контура. Сами субпанели не требуют однократного отключения, но вам нужно убедиться, что в каждой цепи есть выключатель, который может выключить всю цепь. Код требует, чтобы переключатели были легко доступны на случай, если вам нужно в спешке отключить все питание.

Шаг 11: Подключите навес

Пришло время полностью подключить кабину к сараю. Если вы решили использовать только одну цепь, то подключение будет довольно простым. Если вы используете прерыватель на 20 В, рекомендуется использовать провод 12/2. Если у вас схема всего 15А, то можно установить 14/2.

Обязательно используйте скобы для проволоки, если применимо. Скобы для проводов удерживают вашу проводку заподлицо с серединой шпилек. В случае, если в дальнейшем гвоздь или гвоздь ввинчивается в шпильки, скобы надежно удерживают проводку в стороне.

Навесы требуют использования розеток GCFI. Эти розетки устанавливаются так же, как и традиционные розетки, но стоят немного дороже. Или вы можете вместо этого использовать автоматические выключатели GCFI, которые сделают все розетки в этой цепи GCFI.

Шаг 12: Вызов электрика

После того, как вы установили электропроводку в сарае, вам нужно вызвать электрика, чтобы он все проверил. Электрик обеспечит безопасность всех выполненных работ и соблюдение норм. После того, как электрик приедет проверить вашу работу, инспектор строительства должен освободить путь для окончательной проверки.

Это самый важный шаг. Вы можете планировать и не торопиться, но неизбежно совершите ошибку. Ошибки и электричество могут иметь катастрофические последствия.

Электромонтаж сарая предполагает возню с вашей главной сервисной панелью, которая имеет решающее значение для работы вашего дома. Сделайте себе одолжение и заплатите немного больше, чтобы получить дополнительную гарантию одобрения профессионала.

Сколько стоит подвести электричество к сараю?

Самостоятельная установка электропроводки в сарае не будет стоить вам ни руки, ни ноги.Самая большая стоимость - это ваш провод. Если вы используете медный провод, что является обычным явлением, вам придется заплатить больше за провод более толстого сечения. Поскольку вы используете электроэнергию на некотором расстоянии от вашего дома, вам понадобится провод большего сечения, чем обычный домашний провод.

Если проложить провод средней длины, скажем 100 футов, то катушка из 8/3 прямого заглубленного провода будет стоить вам около 170 долларов. Более тяжелые манометры обычно не входят в состав катушек меньшего размера, поэтому, если вы подаете 100А к своему сараю на расстоянии, вам может понадобиться что-то вроде этого.Стоимость этого провода, превышающая 600 долларов, может заставить вас пересмотреть свои приоритеты в области питания.

Сами субпанели не дорогие. Этот предназначен для использования на открытом воздухе и стоит менее 40 долларов. Розетки, коробки и переключатели GFCI также дешевы. Убедитесь, что выключатели и осветительные приборы рассчитаны на правильное напряжение, если вы используете цепь 240 В.

Наконец, ваш трубопровод может быть дорогим, если вы используете жесткий металлический трубопровод. 100 ″ из ​​1 ″ жесткого металлического канала обойдутся примерно в 100 долларов. Гибкая стальная труба той же длины и диаметра вдвое дороже жесткой трубы.ПВХ является самым дешевым вариантом и стоит около 75 долларов за 100 футов 1-дюймового трубопровода.

Заключение

Самый важный аспект этой работы - безопасность. Совершенно очевидно, что при работе с панелью необходимо отключать главный выключатель питания. Так же отключите питание при электромонтаже сарая. Но самое главное - получить разрешение и попросить электрика проверить вашу работу.

После того, как вы примете все меры безопасности, убедитесь, что вы тщательно продумали требования к электропитанию для вашего сарая. Переоценка всегда лучше, чем недооценка.

Так что, если вы хоть немного сомневаетесь, что всего одна цепь на 15 А - это все, что вам нужно для вашего сарая, тогда вам лучше подумать. С первого раза легче сделать это правильно.

Как всегда, спасибо, что нашли время прочитать это руководство. Надеюсь, это поможет вам, когда вы подойдете к своему сараю. Если у вас есть какие-либо вопросы или комментарии, пожалуйста, напишите мне ниже.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других.Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

- Английский клуб Анапа -

.................................................. .................................................. .................................................. .................................................. .................................................. .......................

Нереально прошлое и сослагательные наклонения

Упражнение 1 Заключите глаголы в квадратные скобки. в правильные формы.

1 Только что пробила полночь. Это давно пора (уходить)!

2 Если бы только у нас (был) телефон! Я устал стоять в очереди у телефонной будки.

3 Тебе лучше снять мокрую обувь.

4 Он ходит, как будто у него (есть) деревянный нога.

5 Он говорит так, как будто он (делает) всю работу сам, но на самом деле мы с Томом сделали большую часть этого.

6 Отец: Я вас всех поддержал через университет. Теперь я думаю, вам пора (начать) поддерживать самим собой.

7 Хотел бы я (знать), что не так с моя машина.

8 Похоже, идет дождь; у вас есть) лучше возьми пальто.

9 Я хочу (попросить) торговца рыбой очистите эту рыбу. (Мне жаль, что я не спросил его.)

10 Пришло время что-то сделать остановить дорожно-транспортные происшествия.

11 Сыр выглядит как крысы (клев) Это.

12 Пора (исправить) это Дорога.

13 Он всегда говорит так, как будто он (адрес) публичное собрание.

14 Он обращается с нами так, как будто мы все идиоты.

15 Жена: Я хочу устроиться на работу.

Муж: ​​я бы гораздо лучше вы (остаетесь) дома и (присматриваете) за домом.

16 Если бы вы (привязали) лодку, она бы не уплыла.

17 Я желаю тебе (не отдавать) ему мой телефон количество. (Мне жаль, что вы ему его подарили.)

18 Если бы только он (знал), то болезнь была излечима!

19 Предположим, вы (не знаете), откуда был ваш следующий прием пищи?

20 Вы говорите как хотя это (будет) мелочь - покинуть свою страну навсегда.

21 год Ненавижу водить. Я бы предпочел, чтобы ты (водил машину).

22 Если бы я (был) застрахован! 'Но я не был застрахован.)

23 Если вы (не сделаете) эти фотографии нас бы не арестовали.

24 Я желаю транзисторным радиоприемникам никогда (быть) изобрел.

25 Если бы только я (держал) свой рот закрой! (Я сказал кое-что, что сделало положение намного хуже. )

26 Я буду платить вам чеком ежемесячно.

- Я бы предпочел, чтобы вы (платили) мне наличными еженедельно.

27 Я сказал «Воскресенье».

- Желаю вам (не сказать) воскресенья. К тому времени мы никогда не будем готовы.

28 Но я сказал тебе, что делать.

- Я знаю, что ты это сделал. Если бы я только (приму) ваш совет!

29 Горшок с цветами упал с балкона на голову мужчине, который стоял внизу.Очень жаль, что он оказался стоя прямо там. Если он (встанет) на ногу вправо или влево, он не пострадали.

30 Этот человек принес нам только неприятности. Я бы хотел никогда (установить) смотрит на него.

31 год Могу я взять твой лучший зонт?

- Я бы предпочел, чтобы вы (взяли) вторую.

32 Если бы у вас в двери был глазок, вы бы увидели, кто стоял снаружи и держал дверь закрытой.

33 Я хочу (а не пытаться) отремонтировать его. Я только усугубил ситуацию.

34 Если бы на мне (не было) резиновых перчаток, я был бы током.

35 год Он выглядит так, как будто никогда не получает полноценного обеда, но на самом деле его жена кормит его очень хорошо.

Упражнение 2 Ответьте на следующий вопрос вопросы, выражая предпочтение другому действию.

Вопрос: Может Я пишу эссе на обратной стороне конверта?

Возможно ответ: Я бы предпочел, чтобы вы написали это на листе бумаги.

Так же:

Можем ли мы принести нашу домашнюю змею на вечеринку?

Я бы Скорее ты этого не сделал, или я бы предпочел, чтобы ты оставил это дома.

Это также конечно можно ответить с помощью "предпочитаю + объект +" инфинитив:

Я бы предпочитаю, чтобы вы написали это на «обложке».

Я бы предпочитаю оставить это дома.

Используйте вас во всем ответы.

Студент

1 Могу я поехать на автобусе?

2 Могу я пойти одна?

3 Можем ли мы начать завтра?

4 Могу я позвонить в Нью-Йорк по телефону?

5 Можем ли мы сегодня поспать в саду?

6 Можем ли мы приготовить стейк, подержав его? перед вашим электрическим камином?

7 Можем ли мы использовать ваши ножницы, чтобы разрезать этот провод?

8 Могу ли я бросить школу в шестнадцать?

9 Мы можем прийти завтра поздно?

10 Должен ли я разбудить тебя, когда я войду? и рассказать, что случилось?

11 Могу ли я почистить мотоцикл в кухня?

12 Могу я сказать Тому, что ты только что сказал? сказал мне?

13 Могу я ходить босиком?

14 Могу я сделать татуировку в виде змеи? моя лодыжка?

15 Мы покрасим твою дверь в розовый цвет? желтые звезды?

16 Позвоню тебе в 3 часа ночи.м.?

17 Пригрозить сжечь его? дом?

18 Можно ли купаться после наступления темноты?

19 Могу ли я припарковать свой вертолет на крыша вашего дома?

20 Можно ли положить золотую рыбку в ванну?

21 год Можем ли мы добраться до Рима автостопом?

22 Могу я одолжить твой лучший зонт?

23 Все будет хорошо, если я напишу это от руки?

24 Могу я оставить белье до послезавтра?

Упражнение 3 Перепишите следующее, используя конструкция wish (фразы в скобках следует опускать).

1 Мне жаль, что у меня нет стиральная машина.

2 Мне жаль, что я не живу рядом с моим Работа.

3 Мне жаль, что наш сад не получить любое солнце.

4 Мне жаль, что я назвал его лжецом.

5 Мне жаль, что я не знаю финского.

6 Мне жаль, что я не забронировал место.

7 Сожалею, что у меня нет машины.

8 Я не умею водить машину.

9 Я бы хотел, чтобы Том больше водил медленно (но у меня нет больших надежд из этого) .

10 Я бы хотел, чтобы ты оставил тихий. (Вы так много шумите что я не могу думать.)

11 Мне жаль, что мы приняли приглашение.

12 Мне жаль, что билеты в театр столько стоит.

13 Жалко, что магазины здесь закрываются в субботу днем.

14 Жаль, что он не работал сложнее в течение срока.

15 Мне жаль, что вы этого не видели.

16 Жаль, что ты идешь сегодня ночью.

17 Жаль, что у меня нет разрешение на работу.

18 Я бы хотел, чтобы дождь прекратился (но я не очень надеюсь).

19 Я бы хотел, чтобы ты подождал мне (хотя вы готовы начать в настоящее время).

20 Мне жаль, что я не принес карту.

21 год Мне жаль, что я когда-либо приходил к этому страна.

22 Мне жаль, что я уволился с последней работы.

23 Мне жаль, что я не остался в своем Последнее место работы.

24 Я бы хотел, чтобы он подстригся (но Я так не думаю).

25 Я бы хотел, чтобы он бросил курить в кровать (но особых надежд нет).

26 Мне жаль, что он так поздно ложится спать.

27 Автомобилист в тумане: Жаль, что мы не знаю где мы.

28 Жаль, что у нас нет факела.

29 Мне жаль, что я не знал тебя приходили.

30 Мне жаль, что вы сказали Джеку.

31 год Мне жаль, что я не спросил торговец рыбой, чтобы открыть этих устриц.

32 Мне жаль, что я не умею плавать.

33 Мне жаль, что ты не придешь с нами.

34 Я извините, что вы не идете на работу, на которой вы могли бы использовать свой английский.

35 год Жалко, что не спросила как туда добраться.

36 я хотел бы, чтобы каждая страна перестала убивать китов ( , но не иметь настоящей надежды этого).

Студенты

Ответы

Упражнение 1 1 осталось 2 было 3 было 4 было 5 выполнено 6 началось 7 знал 8 было 9 было спросил 10 сделал 11 грызли / грыз 12 чинили 13 были обращаясь к 14 были 15 остались, смотрели 16 связали 17 не дали 18 знали, 19 не знали, 20 были 21 ездили 22 были 23 были не брали 24 никогда не принимали 25 держали 26 заплачено 27 не сказал 28 взял 29 стоял 30 никогда не ставил 31 взял 32 имел / имел 33 не пробовал 34 не имел 35 есть

Упражнение 2 (Ниже приведены возможные ответы, но не единственно возможные ответы. Все ответы начнутся: я бы предпочел тебя. Мы поэтому даю только вторую половину каждого предложения.)

я ехал поездом 2 ехал с кто-то / взял кого-то с собой 3 начал сегодня 4 звонил сам телефон / использовал свой телефон 5 спал в доме 6 готовил под решетка 7 порезала ножом / своими ножницами 8 осталась чуть дольше 9 пришел вовремя 10 подождал до утра 11 убрал он в гараже 12 ничего не сказал 13 носил обувь 14 не 15 покрасил в синий цвет и без всяких украшательств 16 позвонил на 7 а.м. 17 совершенно ему не угрожали 18 купались днем ​​/ в дневной свет 19 припарковал его на игровом поле 20 поставил их в чаша для золотой рыбки 21 ехала поездом 22, взяла вторую 23 напечатала 24 сделал это сегодня

Упражнение 3 (Все ответы начинаются "Я хочу"; слова, которые я хочу, будут не дано.)

1 я имел стиральная машина 2 я жил ближе к работе 3 наш сад получил вс 4 Я не называл его лжецом 5 Я знал финский 6 Я заказал сиденье 7 у меня была машина 81 могла водить 9 Том водил бы больше медленно / Том проехал 10 молчишь 11 мы не приняли 12 билетов в театр не стоили 13 магазинов здесь не стоили закрыл 14 он работал 15 ты видел это 16 ты не собирался 17 У меня было разрешение 18 это остановит 19 вы подождете 20 я принес карта 21 я никогда не приходил 22 я не был ушел 23 я остался 24 он порезал 25 он остановился 26 он пошел ложиться раньше / не ложились так поздно 27 мы знали, где мы были 28 мы было 29 я знал 30 вы не сказали 31 я спросил 32 я мог плавать 33 вы приходили 34 вы собирались на работу 35 у вас спросил его 36, каждая страна остановится

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
