как подвести безопасно и надежно электросеть (85 фото + инструкция)

С каждым годом растут объемы загородного строительства. Появляются всё новые дачники и жители деревень. Люди меняют место жительства, переезжая из густонаселенных городских кварталов в собственные загородные дома. В большинстве случаев для этого строится новое жилье.

Одним из важных этапов строительства или ремонта загородного дома является его подключение к электрической сети. Эти работы следует проводить максимально качественно и в соответствии с действующими правилами устройства электроустановок.

Некачественный монтаж может привести к пожару и потере всего строения и человеческим жертвам. Этот обзор раскрывает информацию о том, как правильно ввести электричество в дом. Правила монтажа необходимо знать не только для самостоятельного проведения работ.


Если планируется воспользоваться услугами электриков, то и в этом случае необходимо до выполнения работ обсудить, как и с помощью каких материалов будет выполнен монтаж.

Затем необходимо самостоятельно проверить закупленные материалы и качество проведенного монтажа.

При кажущейся простоте работы по вводу электричества в частный дом нужно выполнять очень ответственно. Участок ввода не защищен от перепадов напряжения и коротких замыканий на линии.

Защита электросети в дачном поселке может отсутствовать, а индивидуальные органы защиты располагаются после этого участка на электрощите и поэтому не могут защитить его.

Краткое содержимое статьи:

Способы ввода

Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.

Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью.

При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.


Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.


Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.

Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

При прокладке кабеля не допускается его изгибать под прямым углом. Необходимо делать сглаженные изгибы. Для надежности следует обмотать асбестовой нитью ту часть провода, которая будет находиться непосредственно в стене.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

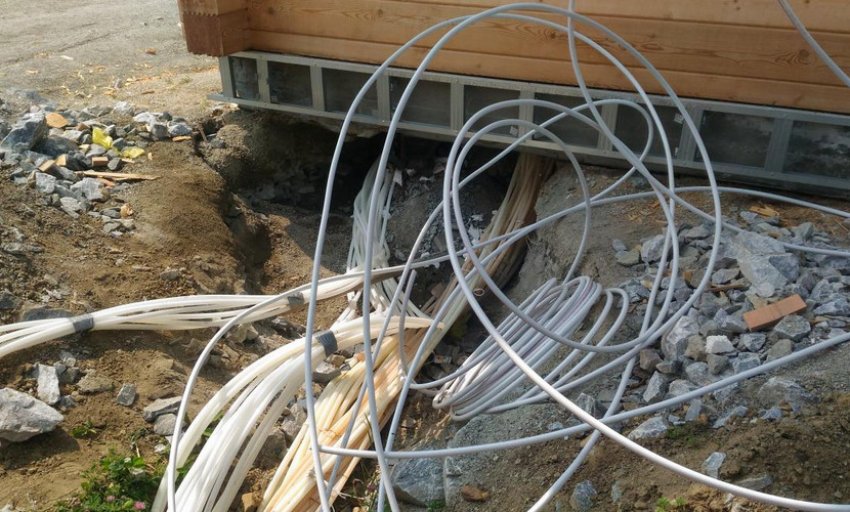

Подземный ввод электричества

Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.


Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.

Прокладка осуществляется на глубине 70 см при использовании защитных труб либо на глубине 100 см без них. При прокладке создают бетонные или кирпичные коробы. Для этого на дно траншеи засыпается песком. На нем выкладывают из кирпичей основание короба и боковые стенки. В эту траншею из кирпичей укладывается кабель в трубе и закрывается сверху лентой из кирпичей и засыпается землей.

Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.

Кабель может быть проведен через ленточный фундамент. Ни в коем случае не допускается его прокладка под фундаментом во избежание разрушения.

Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.

Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.


Фото процесса ввода электричества в дом

Заводим электричество в дом правильно: СИП в помощь! – Simple Cable Company

Говоря о том, как же правильно смонтировать ввод в дом, не следует забывать, что в мире нет ничего абсолютно правильного. Зато, как ни парадоксально, всегда есть шансы чрезмерно ошибиться. Во избежание ошибок проясним все этапы и особенности монтажа электрического ввода в дом с помощью современного кабеля под аббривеатурой СИП.

СИП: Citius, Altius, Fortius! (Быстрее, выше, храбрее!)

СИП – алюминиевый самонесущий изолированный провод. Кабель надежный и безопасный, в особенности по сравнению с устаревшими алюминиевыми многопроволочными неизолированными проводами, которые поныне эксплуатируются в составе воздушных линий (ВЛ) частного сектора. Ранее изоляцию не предусматривали, поскольку не были разработаны материалы, способные долгие годы выживать под открытым небом. Но именно поэтому появляются серьезные проблемы. Оголённые провода необходимо крепить на опорные изоляторы и выдерживать расстояние между жилами, что увеличивает громоздкость «воздушки». А во время сильного ветра неизбежны перехлестывания и обрывы. И никак здесь не обойтись без аварий и коротких замыканий. СИП – полный антипод «проблемного» алюминиевого кабеля. Изоляция из сшитого полиэтилена предотвращает все неприятности, характерные для устаревших ВЛ. Минимальный срок службы такой изоляции составляет 25 лет в самых что ни на есть жёстких условиях улицы: под дождем, снегом, при ветре и под солнечным светом.

В то же время его монтаж СИП гораздо более прост, к тому же имеется большое разнообразие крепежной арматуры, разработанной специально для этого кабеля.

«Итак, мы начинаем…»

Правда, начинать желательно не с монтажа. Запланировав обновить ввод электричества в дом, стоит в районном подразделении электросетей (Энергосбыта) следует запросить технические условия. Иначе у специалистов могут возникнуть претензии к уже выполненному вводу. Тогда работу придётся проделать еще раз, но уже с учётом правил и традиций местного Энергосбыта.
Для устройства ввода в дом обычно применяется кабель СИП 4, СИП 5, СИП 5нг без несущего троса с жилами одинакового сечения c 16 кв.мм. Сечение такой площади, с одной стороны, достаточно для потребителя, с другой стороны, использование алюминиевых проводов меньшего сечения запрещено. Применяем две или четыре жилы СИПа на ввод в зависимости от типа ввода: однофазный или трехфазный. Сделать ответвление от магистрального кабеля наиболее естественно с помощью специальных односторонних прокалывающих зажимов для СИПа.

Здесь не потребуется зачищать жилы кабеля и есть возможность удобно отрегулировать усилие зажима — предусмотрена срывная шестигранная головка. Зажимов нужно взять столько, сколько жил в кабеле.
Если дом отстоит от магистрали более чем на 25 метров, понадобится установка дополнительной опоры и закрепления на ней кабеля зажимом различного типа в зависимости от угла. Так требуют технические условия.
Следующий этап — закрепить СИП в месте подвода к наружной стене дома. Выполняется достаточно легко и без особых проблем с помощью штатной арматуры: к стене крепят кронштейны с анкерным зажимом.
Дальнейший маршрут кабеля пролегает по наружной стене. Как именно провести СИП, зависит от материала стен и от ожидаемого эстетического эффекта. Идеальный вариант — поместить провода в пластиковый короб или гофротрубу, на монтаж которых, конечно, потребуются время и силы. Зато получим и самое симпатичное, и самое безопасное решение; а при деревянных стенах этот вариант и вовсе единственно возможный.
Впрочем, если материал дома негорюч, с точки зрения безопасности приемлемо класть кабель вдоль стены открытым. Единственное «но»: черный плетёный толстый СИП вряд ли украсит стену, а особенно фасадную.

Приглашаем кабель в дом

Есть несколько способов ввести кабель. Один из них состоит в том, чтобы вести СИП внутрь дома; в качестве альтернативы в дом заводят кабель ВВГнг сечением 6 или 10 кв. мм., который считается «домашним». Естественно, перед вводом в СИПе делают разрыв и соединяют его с ВВНг. Этот вопрос вызывает наибольшие разногласия между специалистами. За второй вариант высказывается большинство электриков, предлагая соединять СИП и ВВГнг непосредственно перед вводом с использованием штатной арматуры – прокалывающих зажимов – или даже обычных «орешков». При этом заводить в дом СИП не рекомендуют категорически, считая его исключительно уличным.
Однако техники Энергосбыта видят в разрывах прямую возможность для хищения электроэнергии и потому с нелюбовью относятся к подобным решениям. Кроме того, разрывы в проводке, еще и «подкреплённые» прокалывающими зажимами, представляют собой слабое место с повышенной опасностью. В свою очередь здравый смысл подсказывает, что СИП, разработанный для эксплуатации под открытым небом, внутри помещения будет не менее надежным. Поэтому смело можно заводить СИП на вводной автомат распределительного внутреннего щита. Такой способ подключения зачастую предлагается в серьезных проектах и одобряются организациями надзора.
Но поскольку СИП – достаточно жёсткий провод, работать с ним внутри щита довольно неудобно, хотя, конечно, вполне возможно.

А как же лучше?

А наиболее оптимальным способом организации ввода представляется такой: на пути кабеля в дом непосредственно перед отверстием в стене монтируется дополнительный автомат: двух- или четырехполюсный (в зависимости от числа фаз). Автомат помещается в отдельный бокс, который пломбируется. СИП ведётся от магистрали до автомата, далее подключается ВВГнг, помещаемый в гофротрубу. Полезно взять автомат номиналом на ступень выше, чем автомат во вводном распределительном щите: тогда при перегрузках и коротких замыканиях внутренней проводки можно восстановить электроснабжение, не выходя из жилища. А наружный автомат защитит кабель внутри стены от последствий внештатных ситуаций и сохранит строение от возгорания.
Еще одно слабое место – отверстие для вводного кабеля в стене. Для его защиты недостаточно одной гофротрубы, а популярные некогда куски резинового шланга использовать не следует. С годами у резины деградируют механические и диэлектрические свойства: шланг станет хрупким и токопроводящим. И в самый нужный момент такая защита вряд ли сослужит службу. Наиболее надёжным вариантом считается армирование отверстия для входного кабеля заземленной трубой из пластика или стали.
Как видим, существует множество тонкостей на всех этапах монтажа ввода электроснабжения в дом. Эти моменты зачастую вызывают разногласия среди техников Энергосбыта. А бывает, что единая политика отсутствует даже между районными подразделениями одного города. Поэтому домовладельцу следует заранее согласовать свои планы по обустройству электрического ввода в дом с местным отделением Энергосбыта. Это застрахует от разногласий, при возникновении которых в любом случае неправ будет хозяин домостроения.

Подключаем дом к электроснабжению с помощью СИП
СИП: заводим электричество в дом по-современному

Особенности ввода электричества в деревянный дом



Вступление

Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

Ввод электричества в деревянный дом

Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).

Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п. 2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Вариант 1.

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм2, то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм2) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

©Elesant.ru

Другие статьи раздела: Электропроводка дома





Как завести электричество в загородный деревянный дом?

Если раньше многие стремились жить в квартире, сейчас показатель обеспеченной жизни – загородный дом. Активно строятся частные дома и коттеджи, в качестве основного материала которых все чаще выбирают дерево, чтобы обеспечить максимально экологичную и комфортную жизнь. Определяясь с выбором характеристик загородного дома, рано или поздно появляется вопрос подведения к дому электричества.

Решая этот вопрос, нужно разобраться с тем, каким способом будет подведено электричество в дом, насколько оно будет дорогим и надежным, как долго прослужит, насколько уютно будет не только в доме, но и на участке, как будет обеспечен дом максимальной безопасностью, насколько стабильным будет в доме электричество.

Может ли понадобиться подъезд к дому высокой техники с кранами, хотите ли вы, чтобы на проводах устраивали хор птицы, считаете ли вы опасным проведенные под клумбой силовые провода, критично ли потратить на проводку в два раза больше, чем возможно – на все эти вопросы следует ответить, решая вопрос подведения силового провода к постройке.

Воздушный или подземный

Существует два способа подведения электричества от столба ЛЭП к дому – воздушный и подземный. С типом нужно определиться в первую очередь, кроме того, важно определиться с типом кабеля и его сечением.

Об особенностях выбора способа с точки зрения затрат – в видео:

Оба способа утверждены Минэнерго и прописаны в «Правилах устройства электроустановок», у каждого есть свои плюсы и минусы.

Воздушный способ проще и дешевле, подземный – более надежный и дольше служит.

Воздушный способ

Для воздушного способа есть ограничение: согласно нормативам, вводимый в дом кабель должен находиться на высоте не менее 2,75 м. Иногда высоты дома недостаточно. Если это требование выполняется, на стену дома монтируют распределительный щиток с УЗО, к которому подключают кабель от ЛЭП. Если высота дома меньше, необходимо установить стойку.

Существует два способа проведения кабеля воздушным способом. Первый – натянуть между столбами торс, а к нему прикрепить кабель с током на специальных хомутах, второй – натягивать сразу кабель, выбирая специальный изолированный провод, СИП. При этом следует учитывать ряд требований согласно официальным правилам.

СИП-провод подключают с использованием специальной арматуры и специальных изоляторов – изготовленных из стекла, фарфора или полимерных.

Если под воздействием снега, ветра и механических вмешательств предел прочности превышается – арматура разрушается, а кабель остается неповрежденным.

Основные недостатки воздушного ввода в дом электричества – ограничения для подъезда к дому крупной высокой техники и риск повреждений.

Подземный способ

Траншевый или подземный вариант ввода электричества обойдется дороже, зато больше шансов, что при плохой погоде ничего не будет угрожать поступлению электричества в дом. Зато есть риск нарушения кабеля во время работы на грядках, под которыми может проходить кабель.

При подземном способе кабель размещается внутрь стальной трубы и опускается по ней к земле.

Высота столба должна быть не ниже 2 м от уровня земли. Далее кабель укладывается в трубу или защищается бетонной или кирпичной плитой и проводится по траншее глубиной 0,7 м. Кабель также можно проводить через ленточный фундамент.

При подземном подключении электричества обычно используют кабель с медными жилами с повышенной изоляцией.

Работы по подведению электричества подземным методом должны проводиться специальной бригадой, самостоятельное подключение запрещено.

Особенности электропроводки в деревянном доме

Учитывая то, что дерево – пожароопасный материал, при обустройстве проводки важно учесть правила безопасности.

Самым сложным и ответственным является отрезок между распределительным щитком и участком ввода кабеля в дом. Обычно этот участок ничем не защищен от скачков напряжения и различных нештатных ситуаций на электролинии.

Поскольку именно на этом участке кабель еще не использует защитные устройства в доме, важно учесть следующие рекомендации:

  • Пользуйтесь кабелем, в названии которого есть обозначение «нг». Это характеристика, отвечающая за усиленную изоляцию или негорючий материал, который противодействует возгоранию и затрудняет горение. Это свойство должно быть озвучено в сертификате на кабель.
  • Труба, которая ведет к траншее, должна быть толстостенная: кабель должен быть максимально защищен.

Для защиты проводки также используются защитные автоматы, которые монтируются с наружной стороны дома. Корпус такого устройства защищает от пыли и влаги, а герметичность обеспечивают сальники на входе и выходе корпуса. В случае нештатной ситуации сработает сначала автомат на щитке внутри дома, потом уже автомат на улице. Раннее мы подробно писали о защите от скачков напряжения 220 в доме.

Есть еще один вариант, обеспечивающий безопасность – монтаж устройства защиты на ЛЭП-столбе в том месте, где кабель отводится к дому. Если выбран такой вариант, его нужно учитывать заранее, чтобы бригада могла предусмотреть необходимость работ на столбе.

Только после того как заведение вводного кабеля в распределительный щиток выполнено, можно заниматься выбором самого приемлемого варианта устройства внутренней проводки.

В монтаж проводки дома входит комплекс задач, которые чаще всего выполняются профессиональной бригадой. В задачи по монтажу электропроводки входят: обустройство распределительного щитка, разработка схемы электропроводки помещения, определение количества УЗО и резервных автоматов, учет необходимости достроек и перестроек помещения, непосредственно прокладка электропроводки.

Электропроводку обустраивают одним из нескольких существующих способов электропроводки:

  • Наружная (открытая).
  • Внутренняя (скрытая).
  • В кабель-каналах, гибких коробах.

Наружная – самая доступная по трудозатратам, поскольку проста в монтаже и не отличается дороговизной. Однако часто этот вариант неэстетичен, что решается использованием проводки трендового стиля «под старину», с керамическими держателями и витыми проводами. Пользуясь модой, можно решить две задачи одновременно – получить интересный стильный интерьер и сэкономить на монтаже. Такую проводку можно даже выполнить самостоятельно.

Кабель-каналы можно назвать компромиссным решением между открытым и закрытым вариантом проводки.

Этот вариант позволяет соблюсти меры защиты, опрятно выглядит, хотя и придает помещению несколько официальный вид, снижая уют. Несмотря на то, что сегодня можно подобрать варианты, подходящие по цвету, некоторые категорически не приемлют такой вариант, используют его только в технических помещениях.

Скрытая электропроводка самая тяжелая в монтаже и требует использования стальной трубы или другой надежной оболочки, зато не влияет на дизайн интерьера.

Выбор типа проводки следует делать еще на этапе планирования проведения электричества в дом.

Эксперты рекомендуют не экономить на материалах и следить, чтобы не было упущено ни одно требование нормативов.

Ввод сип в деревянный дом

Ввод сипа в дом

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Вариант 1.

class=»eliadunit»>

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм2, то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм2) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

©Elesant.ru

Другие статьи раздела: Электропроводка дома

  • 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
  • 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
  • 26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
  • Анкерные зажимы и кронштейны
  • Арматура для СИП 2
  • Ввод кабеля из траншеи в дом
  • Вводное устройство. ВУ в частный дом
  • ВРУ. Вводно-распределительное устройство дома
  • ГЗШ. Главная Заземляющая Шина
  • Глубинный заземлитель

Источник: https://elesant.ru/elektroprovodka-v-derevjannom-dome/osobennosti-vvoda-elektrichestva-v-derevyannyj-dom

Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

  1. Провод СИП 2х16 длинной — 12 метров;
  2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
  3. Зажимы прокалывающие ответвительные — 2 штуки;
  4. Оцинкованный уголок с отверстиями — 1 штука;
  5. Герметичная коробка с DIN рейкой — 1 штука;
  6. ПВХ гофра с креплениями — 20 метров;
  7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
  8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7. 4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей.
Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме.
Мы составили такую таблицу, где указано название и мощность потребителя

ЭлектроприборМощность, Вт
LCD телевизор200
Холодильник600
Бойлер2000
Утюг1500
Электрочайник1800
Микроволновая печь1000
Компьютер500
Освещение800
Насос скважинный1000
Кондиционер400
Всего9800

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

где cos фи — это коэффициент мощности, для жилых помещений лежит в пределах 0,96 — 0,98.

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

где Uном — номинальное напряжение однофазной сети равное 220 В

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

В нашем случае для вводного автомата нам подойдет автомат с номинальным током в 32 А

Выбор и расчет вводного кабеля

Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.

Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.

Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.

Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:

Расчет тока теплового расцепителя

Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного», равное или ближайшее большее.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Сечение токопроводящеи жилы, мм2Ток, А, для проводов, проложенных
открытов одной трубе
двух одножильныхтрех одножильныхчетырех одножильныходного двухжильногоодного трех- жильного
0,511
0. 7515
1171615141514
1,2201816151614,5
1,5231917161815
2262422202319
2,5302725252521
3343228262824
4413835303227
5464239343731
6504642404034
8625451464843
10807060505550
161008580758070
251401151009010085

Таблица 1. 3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токопроводящеи жилы, мм2Ток, А, для проводов, проложенных
открытов одной трубе
двух одножильныхтрех одножильныхЧетырех одножильныходного двухжильногоодного трех- жильного
2211918151714
2,5242019191916
3272422212218
4322828232521
5363230272824
6393632303126
8464340373832
10605047394238
16756060556055
251058580707565

Согласно таблиц нам подойдут кабеля сечением: 6 мм2 для медного проводника и 10 мм2 для алюминиевого проводника.

Вводной щиток

Теперь осталось собрать вводной щиток, смотрим:

Монтаж счетчика электроэнергии в вводном щитке

Так наш вводной автомат, который защищает вводной кабель находится на фронтоне и чтобы при отличении электричества каждый раз не бегать на второй этаж было принято решение установить ещё один автомат в щитке.

Монтаж вводного автомата на DIN рейку

По схеме приведенной выше подключаем счетчик электроэнергии к автоматическому выключателю

Подключение фазы счетчик а к автомату

Подключение нуля счетчик а к автомату

Подключение выхода нуля со счетчика на нулевую шину

На DIN рейку устанавливаем автоматический выключатель для защиты розетки и подключаем выход фазы и счетчика Энергомера СЕ 102

Подключение выхода фазного провода от счетчика

Теперь все закрываем защитными пластинами из комплекта вводного щитка

Вводной щиток в сборе

Как видите, сделать ввод электричества в дом оказалось очень просто, мы рекомендуем всегда составлять план действий и строго следовать ему.

Источник: https://InternetHome.info/elektrichestvo/odnofaznyj-vvod-elektrichestva-v-chastnyj-dom.html

Ввод кабеля в дом через стену

Ввод электричества в дом. Рекомендации специалистов.

Полагаю, что читатели FORUMHOUSE согласятся с утверждением, что жизнь в современном доме немыслима без использования в нём электроэнергии. Ведь помимо питания всех бытовых приборов, за счет электричества работает большая часть инженерных систем вашего жилища. Именно поэтому, вопрос ввода электричества в дом требует вдумчивого и ответственного подхода, а любая ошибка на этом этапе может впоследствии привести к дополнительным материальным затратам.

На основе опыта участников FORUMHOUSE и комментариев специалистов в нашей статье мы расскажем:

  • О том, что в первую очередь необходимо сделать, перед вводом электричества в дом;
  • О том, каким способом будет правильно делать ввод электричества в дом;
  • Об особенностях монтажа кабеля при вводе электричества в дом.

После того, как собственник загородного жилья получает на руки технические условия для подключения к сетям энергоснабжения, перед ним встает главный вопрос: как сделать ввод электричества в дом.

Для этого процесс подключения к электросети следует разбить на несколько последовательных этапов:

Решение административно-правовых вопросов

Обратимся за разъяснениями к директору компании Нормогранд Михаилу Громову:

Для организации электропитания дома в первую очередь необходимо сделать проект. Если домовладелец не хочет нести затраты на проектирование, то рано или поздно он столкнется с проблемами административного характера либо, что наиболее опасно, с проблемами пожарной и электробезопасности своей электроустановки.

Чтобы подвести электричество к дому, важно помнить, что:

  • Любая электроустановка должна быть согласована в местном энергонадзоре, электросетях или с управляющей компанией занимающейся эксплуатацией местных электрических сетей;
  • Для получения разрешения на присоединение мощности необходимо делать предпроектную разработку, а потом и сам проект;
  • За неправильное подключение к электросетям собственник жилья может получить штрафные санкции.

Проект электроснабжения дома – это техническая документация, в которой содержится вся информация о размещении электропроводки, электрооборудования и освещения в доме, а также характеристики используемых материалов, схемы электрощитов планы разводки кабельных трасс и размещения электропотребителей, спецификация применяемых материалов и оборудования.

Технические условия (ТУ) – это документ, обязывающий собственника дома выполнить проект, согласовать его во всех указанных в ТУ инстанциях, выполнить ряд иных – необходимых, по мнению организации выдавшей ТУ, действий технического строительного административного характера. Выполнение ТУ дает право на получение Разрешения на присоединение мощности для использования нужной выделенной мощности собственником жилья. Также, этот документ включает в себя список всех технических условий электромонтажных работ и точку подключения к электросетям.

Рассчитываем, кабель какого сечения нужен для ввода в дом

Разбираемся, как завести электричество в дом, если проекта по тем или иным причинам нет.

В этом случае владельцу дома в первую очередь необходимо рассчитать предполагаемую нагрузку от работы всех электроприборов.

Михаил Громов:

– Следует до мелочей переписать мощности всех электроприборов, которые будут работать в сети, включая лампочки и предполагаемые нагрузки, которые вы будете подключать в электрические розетки. Особое внимание следует уделить специальным нагрузкам – это двигатели и насосы. Так как у них есть пусковой ток, в дальнейшем его тоже надо будет учесть.

Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки. После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице.

Затем нужно смотреть таблицу «Длительно допустимые токи кабелей». Используя ее, мы находим токи, которые может выдерживать кабель или провод. Нужный нам ток мы получаем простым делением суммарной мощности на напряжение сети 220В. Для сетей 380В делить нужно мощность на 380В и на квадратный корень из 3.

Теперь мы знаем ток, который пойдет по вводному кабелю.

После того, как мы узнали ток нагрузки, можно выбрать, каким кабелем сделать ввод в дом. Но прежде необходимо определиться со способом ввода электричества.

Как производится ввод электроэнергии в дом

Существует три способа подключения вашего жилища к линии электропередач:

  • Кабельный ввод по воздуху;
  • Кабельный ввод под землёй;
  • Ввод проводов в дом по воздуху.

Каждый из трех вышеперечисленных способов имеет свои достоинства и недостатки. Мнение директора компании “ДоМ инженерных систем” Анатолия Гурина:

– Электрический ввод по воздуху самый простой и наименее затратный способ подключения вашего дома к энергосети. Из минусов, можно отметить, что протянутый по воздуху вводной кабель в частный дом может испортить эстетику участка.

К несомненному плюсу подземного ввода кабеля в дом можно отнести повышенную защищённость кабеля от обрыва, а также его большую пожаростойкость.

Интересно мнение пользователя FORUMHOUSE Павла Орлова (ник на форуме Smart2305):

– Лучше всего проводить кабель под землёй. Но подземный кабель должен быть заключён в бронированную оболочку.

Главный недостаток этого способа заключается в том, что подземная прокладка кабеля обходится существенно дороже, чем воздушный ввод кабеля.

Выбор кабеля для ввода электричества в дом

В этой части нашего материала мы ищет ответ на вопрос “какой кабель завести в дом”. Рассмотрим рекомендации от представителей Кольчугинского завода“Электрокабель”начальника информационного отдела Натальи Пфаненштиль и инженера-технолога Елены Брагиной.

Вот что в первую очередь необходимо знать застройщику, выбирая кабель для ввода электричества в дом.

Елена Брагина:

– В первую очередь нужно представлять, что такое кабель и чем он отличается от провода. Так как у каждого из этих изделий своя область применения, то не стоит экспериментировать на себе и своих близких. Если есть вероятность частого подтопления и возможность того, что кабель много времени будет проводить в воде, то в этом случае, лучше использовать специально разработанное для таких условий изделие – с изоляцией из силанольносшитого полиэтилена.

Провод – это одна или несколько токопроводящих жил, скрученных вместе, каждая из которых имеет свою изоляцию. Провода часто имеют общую защитную оболочку, которая служит для защиты от воздействия различных внешних неблагоприятных факторов. Таких как – повышенная влажность, химически активная среда, механическое повреждение и т. д. Эти провода называются защищенными (ПВС, ПуВВ).

Кабелем называется один или несколько проводников, заключенных в защитную оболочку. Обычно он состоит из одной, а чаще всего из нескольких жил, каждая из которых имеет свою изоляцию, все жилы помещены в общую оболочку. Может иметь различные дополнительные конструктивные элементы: экран, броню и тд.

Но вот какой именно кабель следует использовать, чтобы проложить линии по воздуху и под землёй, расскажет Наталья Пфаненштиль:

– При вводе в дом электричества по воздуху лучше всего использовать провод марки СИП. Так как изоляция данного провода выполнена из светостабилизированного сшитого полиэтилена, то данный тип провода отличается повышенной стойкостью к ультрафиолетовому излучению, что очень важно именно при эксплуатации на открытом воздухе.

При прокладке линии в земле необходимо использовать силовые бронированные кабели (ВБШв). Броня в конструкции кабеля выполняет защитную функцию от механических повреждений.

Но нужно учесть, что оболочка кабеля выполняется из ПВХ пластиката, который не стоек к ультрафиолетовому излучению, а значит, кабель при выходе на поверхность из-под земли необходимо дополнительно защитить.

СИП – это самонесущий изолированный провод.

Кабель для ввода в дом должен соответсвовать целому ряду характеристик.

Наталья Пфаненштиль :

– При выборе кабеля следует обратить внимание на следующие характеристики:

  • Нормативная база: кабель для электропроводки марки ВВГнг(А)-LS выпускается по техническим условиям, которые в обязательном порядке должны соответствовать ГОСТу. Такие данные можно найти на ярлыке к продукции, в сертификатах и т.п.;
  • Сертификат на продукцию. Кабели повышенной пожарной безопасности –нг, нг(А)-LS и т.п. подлежат обязательной сертификации, в том числе и в системе пожарной безопасности;
  • Конструкция кабеля. Силовой кабель, выполненный по стандарту, должен иметь круглую форму и заполнение;
  • Маркировка – на кабеле в обязательном порядке должны присутствовать следующие надписи: марка, наименование производителя или код, а также год его выпуска.
  • Репутация производителя.

Крепление и ввод кабеля в дом

Как правильно завести электричество в дом

Одним из основных требований при вводе кабеля в дом можно назвать следующий фактор – вводной кабель не должен иметь транзитов внутри дома. Вводной щит необходимо ставить в непосредственной близости от ввода кабеля в дом. Сам же ввод следует делать в металлической гильзе, для этого необходимо просверлить отверстие в стене, вставить в него трубу, и уже внутри трубы провести кабель. (Справа – схема подключения ввода электричества в дом через стену).

Все свободное пространство в трубе, оставшееся после прокладки кабеля, следует забить легко пробиваемым цементным раствором. Обычно с этой целью используется пакля, вымоченная в цементном растворе.

Подземный ввод электричества в дом

Михаил Громов:

– Если кабель приходит в земле, то крепить его на доме, естественно, не надо, так как он проходит в фундаменте.

Подземный ввод кабеля должен осуществляться в траншее глубиной более 0,7 м. в земле.

Если применяем кабель, а не самонесущий провод, то подвешивать его без троса запрещено!

Как правильно ввести электричество в дом

Кабель к стене дома крепится накладными скобками.

Важно помнить, что ту часть кабеля, которая выходит из-под земли и идёт по столбу или по стене дома, необходимо обязательно защитить от механических повреждений. Для этого лучше всего использовать металлическую трубу длиной до двух метров.

Если для подвеса кабеля используется трос, то для крепления троса к стене следует установить рым-болт. Важно помнить, что кабель по всей длине троса и при переходе с троса на стену, а также при вводе в дом должен иметь заметную слабину. Перед вводом в отверстие в стене кабель должен иметь прогиб ниже самого отверстия. Это делается для того чтобы дождевая вода не протекала по кабелю в дом. Сам же трос не должен быть перетянут. Так как существуют температурные колебания – причем коэффициенты этих расширений и сжатий у кабеля и троса разные. Поэтому при креплении кабеля на трос он должен иметь свободный ход по тросу.

Если ввод осуществляется при помощи кабеля, то он коммутируется непосредственно на вводной автомат или рубильник в водном щите. Если используется изолированный провод СИП или голый провод для ввода электричества в дом, то необходимо сделать коммутацию на кабель, для СИПа же необходимо использовать специальную фурнитуру. Для голого провода используются ответвительные сжимы, именуемые в народе «орешки».

Пользователи FORUMHOUSE могут больше узнать о том, как правильно ввести электричество в дом, почитать тему нашего форумчанина о том, как завести электрику в дом, который только что построен. Также на нашем сайте обсуждается ввод электричества в дачный дом и посмотреть видео с советами специалиста о том, как можно решить проблему подведения электричества к загородному дому.

Особенности ввода электричества в деревянный дом

Вступление

Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

Ввод электричества в деревянный дом

Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).

Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Вариант 1.

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм 2 , то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм 2 ) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

Ввод электричества в деревянный дом

Содержание:

Для подведения электропитания в деревянном доме хорошо подойдет провод типа СИП (самонесущий провод с изоляцией). На сегодняшний день такой тип кабеля приобретает все большую популярность на рынке. Изоляция СИП состоит из высококачественного полиэтилена и не разрушается под воздействием солнечных лучей. Благодаря чему провод имеет высокий срок службы. Существуют два основных способа подключения деревянного дома к электросети: в траншее и воздушный.

Правила прокладки питающего кабеля

Для прокладки питающего кабеля в траншее используют траншею Т-1 глубиной 900 мм, при прокладке кабеля в пластиковых трубах глубину траншеи можно уменьшить до 500 мм. Ввод кабеля в деревянный дом осуществляется через фундамент или над фундаментом, ввод кабеля под фундаментом запрещен! Для прокладки кабеля в траншее используют кабель марки ВВБШв.

Кабельные вводы в здания следует выполнять в трубах на глубине не менее 0,5 м и не более 2 м от поверхности земли. При этом в одну трубу следует затягивать один силовой кабель.

Прокладку труб следует выполнять с уклоном в сторону улицы. Трубы для ввода кабеля следует закладывать, как правило, непосредственно до помещения вводно-распределительного устройства. Концы труб, а также сами трубы при прокладке через стену должны иметь тщательную заделку для исключения возможности проникания в помещения влаги и газа.

По подвалу и техническому подполью здания при отсутствии возможности доступа посторонних лиц (кроме эксплуатирующего персонала) допускается прокладка транзитных силовых кабелей напряжением до 1000 В, питающих электроэнергией другие здания. Кабели должны размещаться в доступных местах открыто на кабельных конструкциях, на лотках, в каналах строительных конструкций или в неметаллических трубах. В подвалах кабели должны прокладываться в коридорах, выделенных для прокладки коммуникаций. При этом лотки с транзитными кабелями должны располагаться ниже лотков, на которых прокладываются провода или кабели внутридомовых сетей. Разрешается совместная прокладка транзитных кабелей и кабелей вводов в здание.

Прокладка транзитных электрических сетей, проложенных открыто, через кладовые и складские помещения не допускается.

Внутренние электрические сети, в том числе сети противопожарных устройств, цепей управления и сигнализации, должны, как правило, выполняться проводами и кабелями с алюминиевыми жилами*. Питающие линии разрешается выполнять алюминиевыми шинопроводами при технико-экономическом обосновании.

Воздушный ввод электричества в деревянный дом

По правилам ПУЭ сечение вводного кабеля должно быть не менее 16 мм2, расстояние от поверхности земли до ввода должно быть не меньше 2.75 м. Провод СИП покрыт изолирующей оболочкой из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного провода СИП составляет более 25 лет.

Подключение к высоковольтной лини, а также ввод в дом выполняют с помощью фарфоровой арматуры, сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт. Анкерные (клиновые) зажимы рассчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и Т.П.) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

Ввод электропитания в деревянный дом

Т.к согласно ПУЭ запрещается прокладка алюминиевого кабеля по сгораемым конструкциям, вводить кабель СИП (с алюминиевыми жилами) в дом непосредственно нельзя, поэтому требуется перейти через распределительное устройство на кабель ВВГнг, КВВГнг. В качестве дополнительной защиты уже в помещении кабель ВВГнг помещают в пластиковую гофрированную трубу, имеющую сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв. мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм.

Место под технологическое отверстие подбирается с учетом того, чтобы влага или наледь не образовывалась непосредственно в районе входа кабеля. Поэтому, если крюк вкручен в горизонтальную поверхность, то отверстие проделывается выше крюка. Если это, по каким-либо причинам не удается сделать, тогда делается петля, которая опускается ниже отверстия на 20-25см и закрепляется к стене (рис. 2). Также можно проделать отверстие в перекрытии чердачного помещения, но никак не в кровле, водоотводящих приспособлениях, оконном или дверном проеме. После того, как отверстие готово в него вставляется металлическая труба (гильза) диаметром на три-четыре типоразмера больше гофрированной трубы. Осталось оборудовать место подключения вводного кабеля к вводно-распределительному устройству. Если деревянный дом принадлежит одному хозяину, то устанавливается стандартный индивидуальный щит учёта, если нескольким – то монтируется главный распределительный щит с аппаратами защиты (автоматические выключатели).

Защита вводного кабеля в деревянный дом

Существуют несколько основных способов защиты кабеля:

1) ввод кабеля в толстостенной стальной трубе;
2) установка на вводе дополнительной защиты;
3) установка защиты на столб воздушной линии, от которого производится ответвление.

При использовании первого способа весь кабель ВВГнг от арматуры и места присоединения СИП до распределительного щита прокладывают в толстостенной трубе, Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень трудно.

Второй способ:

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата на наружной стене дома подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а во вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он должен защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ (автомат защиты) на наружной стене дома устанавливается 40А. АЗ (автомат защиты) в щитовой дома устанавливается 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики).

Такой способ защиты и подключения ввода в деревянный дом требуют, в первую очередь, энергоснабжающей организации (ЭСО), которые могут контролировать расход электроэнергии, не заходя в дома.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. При таком способе при срабатывании автомата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

Видеоинструкция по вводу электричества в деревянный дом своими руками

Заводим электрический кабель в дом. Способы и особенности

После окончания строительства жилого дома можно приступать к решению вопроса снабжения его электрической энергией т.е. завести кабель в дом.

Этот процесс непростой, он делится на несколько этапов:
  • Административные и правовые вопросы.
  • Расчет сечения кабеля.
  • Выбор марки кабеля.
  • Каким способом завести кабель в дом.
Административные и правовые вопросы

Чтобы провести в дом электричество, необходимо в первую очередь сделать проект. В противном случае могут возникнуть проблемы с энергоснабжающей организацией и с пожарной инспекцией.

Необходимо знать следующие правила:
  • За неправильную прокладку кабеля к электрическим сетям хозяин дома может быть оштрафован.
  • Чтобы получить разрешение на подключение к электрическим сетям, необходимо проведение предпроектной подготовки, и непосредственно проект.
  • Все электроустановки должны согласовываться с энергонадзором или с управляющей компанией по эксплуатации электросетей.

Проектом снабжения электричеством дома является техдокументация, содержащая данные о расположении электрической проводки, приборов освещения и электрооборудования в доме, а также информация об используемых материалах, схемы распределительных щитов, план разводки трассы кабеля, местонахождение потребителей энергии, список оборудования и материалов.

Техническими условиями называется документация, по которой владелец жилья должен сделать проект, провести все согласования. После выполнения технических условий владелец дома имеет право получить разрешение на подключение дома к электрической сети. Это разрешение содержит список электромонтажных работ и место подключения к электрическим сетям.

Расчет сечения кабеля

На этом этапе выполняется расчет предполагаемой нагрузки всех возможных электрических приборов, находящихся в доме. Необходимо составить подробный список мощностей всех бытовых устройств, которые предположительно будут функционировать от электрической сети, вместе с лампами освещения и потребителями, подключаемыми к розеткам: насосы, двигатели и т.д. У таких нагрузок существует ток запуска, который значительно выше номинального значения тока. Это необходимо учесть.

Зная общую мощность всех электрических устройств всего дома, необходимо определить ток нагрузки, который должен выдерживать кабель. Для этого мощность нужно разделить на 220 вольт, а затем разделить на √3.

Выбор марки кабеля

Теперь можно выбирать кабель в дом для подключения к линии питания электричеством. Чаще всего применяется кабель ВВГ, если его сечение не превышает 4 мм 2 . Этот кабель имеет медные жилы и виниловую двойную изоляцию. Если необходим более мощный кабель, то целесообразно использовать кабель АВБбШв или АСБ. Он имеет покрытие из ПВХ и битумной обмазкой с клеящим составом, алюминиевые жилы в изоляции из винила, двойную защитную изоляцию из стальной ленты.

Применение кабеля, имеющего медные жилы, с аналогичными характеристиками, значительно повысит его стоимость. При покупке следует осмотреть кабель на предмет отсутствия на нем каких-либо повреждений изоляционного слоя, прозвонить его между жилами, и между броней и жилами.

Также нельзя забывать о наличии сертификата качества на кабельную продукцию, что дает определенную гарантию. Рекомендуется приобретать кабель проверенных известных производителей, название которых должно быть обозначено на маркировке, так же как марка кабеля и дата производства.

Каким способом завести кабель в дом
Подключение дома к электрической сети чаще всего выполняется двумя способами:
  1. Воздушная линия.
  2. Подземная линия.

Каждый способ имеет положительные и отрицательные моменты. Подведение электричества по воздуху является наименее затратным и наиболее простым способом подключения дома к снабжению электроэнергией. При значительном удалении точки ввода в дом от воздушной линии дешевле будет установить вспомогательную опору, чем выполнять грунтовую прокладку. Также к преимуществам воздушного способа можно отнести возможность контроля подключения линии визуальным осмотром.

Из недостатков воздушного способа стоит отметить нарушение эстетического вида участка, а также ограничение доступа к токоведущим элементам на высоте без специального оборудования.

Достоинством грунтовой прокладки кабеля является хорошая защита кабеля от механических повреждений и высокая устойчивость к возгоранию. Это более надежный способ прокладки кабеля к дому, особенно, если он бронирован защитной оболочкой.

Недостатком земляного способа является его высокая стоимость, по сравнению с воздушным. Подземный метод укладки кабеля применяется редко. Чаще всего его использование вызвано отсутствием возможности выполнения воздушной линии определенной высоты на данном участке. Этот вариант применяют при частых капризах погоды, частых и ураганных ветрах, обледенении проводов, сильных снегопадах.

По правилам щит учета потребления энергии необходимо устанавливать на наружной стороне дома. Это обеспечивает возможность отключения кабельной линии от входящего в дом кабеля. Наиболее опасным и ответственным местом ввода кабеля в дом является отверстие в стене дома. Этого избегают с помощью комбинированной линии. Для этого питающий кабель подключают сначала к щиту учета, а от него в дом питание проводят отдельным кабелем через фундамент. Внутри дома на стене устанавливают распределительный щиток на нужное количество линий.

Воздушная линия

Чтобы подвести кабель в дом таким способом раньше применялись алюминиевые витые провода, имеющие в середине стальную неизолированную жилу. Применение воздушных голых проводов создавало много проблем во время работы и ремонта этих линий. Для фиксации проводов к стене дома требовалось устанавливать траверсы (гусаки).

Гусак был сделан в виде изогнутой трубы. Вверху приваривался отрезок уголка, на котором также приваривались две резьбовые шпильки для фиксации фарфоровых изоляторов. Внизу приваривались два кронштейна с отверстиями для крепления гусака к стене дома на определенной высоте.

Воздушный участок линии выполнялся от столбов на опоре до изоляторов на гусаке неизолированным алюминиевым проводом. Возле изоляторов к проводам подсоединялся кабель путем скрутки. Кабель отходил к щиту учета. На старых постройках до сих пор имеются такие конструкции.

В настоящее время такой способ с неизолированным проводом практически не применяется, так как выпускаются самонесущие провода, имеющие изоляцию, которая сделана из особого полиэтиленового покрытия, невосприимчивого к солнечному свету. Для крепления и подключения такого кабеля существует большой выбор крепежных элементов, которые могут обеспечить безопасную и надежную сборку любых электрических соединений.

Чтобы подвесить кабель можно применить трос. Для его крепления на стене монтируют рым-болт. Нельзя забывать о том, что по всей длине троса кабель не должен быть внатяжку, а должен иметь некоторую слабину. Перед вводным отверстием кабель должен быть прогнут ниже отверстия, чтобы попавшая на него дождевая вода не проникла по трубе в дом.

Трос также нельзя перетягивать, так как от колебаний температуры он может натянуться еще сильнее, и разорваться.

Если ввод в дом выполняется кабелем, то он подключается на автомат ввода в щите. Если ввод в дом сделан проводом СИП, то нужно выполнить его соединение с кабелем, а для провода СИП применить специальную фурнитуру. Для неизолированного провода применяются специальные ответвительные зажимы, которые называют «орешками».

Подземная линия
Для начала необходимо выполнить разметку трассы для прокладки кабеля. Во время разметки следует учесть следующие моменты:
  • По линии трассы не должны находиться другие кабели.
  • Прокладку кабеля не рекомендуется выполнять в тех местах, где возможно передвижение автомобилей и другого транспорта.
  • Трасса должна быть удалена от деревьев на расстояние не меньше 1 метра.

При соблюдении этих требований срок службы кабеля значительно продлевается.

Траншея в грунте для прокладки кабеля выполняется глубиной не меньше 0,7 м. Когда траншея готова, то ее необходимо очистить от предметов, которые могут повредить изоляцию кабеля. Если есть крупные камни или другие массивные предметы, которые невозможно убрать, то устанавливают специальные защитные футляры. На дно траншеи насыпают песок слоем 10 см без больших камней.

В проблемных местах укладки кабеля на него надевают полиэтиленовые трубы, затем укладывают на дно траншеи. Не допускается укладывать кабель внатяжку. Для этого создают небольшую волнистость по длине кабеля. Перед засыпкой рекомендуется нарисовать план прокладки кабеля, и положить его на хранение.

Кабель в траншее засыпают 10-сантиметровым слоем песка, затем грунтом на 20 см. Далее, грунт необходимо утрамбовать. Оставшуюся землю засыпать с запасом, так как со временем грунт оседает. Если используется кабель с броней, то выполняется его заземление. От поверхности земли на глубине около 20 см прокладывают ленту красного цвета, которая будет сигнализировать о том, что в земле проложен кабель.

Подземный ввод кабеля является более практичным способом, так как он не портит внешний вид фасада дома, кабель не оборвет от сильного ветра. При подведении кабеля подземной линией, в дом его заводят через фундамент. Наиболее важным преимуществом подземного способа прокладки кабеля является то, что кабель допускается проводить внутри помещений, а провод СИП, который применяется при воздушном способе проводить внутри дома запрещено.

Грунтовая прокладка кабеля очень простая. Для нее необходима всего лишь прорезь в грунте, подушка из песка и защитная оболочка в виде пластиковой трубы (если на кабеле нет брони).

Электричество в деревянном доме

Наружные и внутренние электросети

Существуют наружные и внутренние электрические сети. Наружные сети предназначены для передачи электроэнергии от магистральных электролиний, имеющих напряжение 220 или 380 В, непосредственно до ввода в здание.

Между хозяйственными постройками также прокладываются наружные сети, называемые еще внутридворовыми. Отводящие линии, по которым электроэнергия поступает в дом, можно разделить на два участка. Первый из них – это провод воздушной линии от ближайшей опоры линии электропередач до изоляторов на кронштейне, вбитом в стену дома. Второй участок – путь от изоляторов до электрического распределительного щитка.

Электрические вводы выполняют многожильными алюминиевыми проводами. Можно для этой цели использовать кабель нужного сечения.

Нельзя для подобной операции применять одножильные провода. Самым оптимальным вариантом является тот, при котором ввод осуществляют одним куском кабеля, проходящим от воздушной линии электропередач до распределительного щитка. Данный кабель присоединяют к нулевой фазе.

Подводка электроэнергии подземным способом

Иногда запитку дома электроэнергией выполняют подземным способом. В этом случае кабель нужно заглубить в землю не менее чем на 800–900 мм. После этого привязку кабеля располагают на стене дома. Дно траншеи для прокладки кабеля должно быть засыпано слоем песка. Сверху кабель защищают уложенным плашмя кирпичом, черепицей и другими материалами, предохраняющими его от механических повреждений. Затем траншею засыпают песком на высоту 200 мм.

Для выполнения кабельного ввода нужно брать кабель длиной на 1% больше расчетной. Это необходимо для того, чтобы можно было установить соединительную муфту при ремонте поврежденного кабеля.

При подземной прокладке кабеля его вводят в дом через отверстие в фундаменте или стене.

Если строится новый дом, то стоит воспользоваться первым вариантом. В зависимости от того, каким электрооборудованием будут пользоваться хозяева дома, вводы электроэнергии могут быть однофазными и трехфазными. При выполнении вводов обязательно нужно соблюдать требования, установленные «Правилами пользования электроэнергией». Помимо этого, все действия следует согласовывать с Энергосбытом. И при однофазном, и при трехфазном вводе можно использовать однофазные приемники тока.

Если был выполнен трехфазный ввод, то вариантов использования электроэнергии становится гораздо больше. При выполнении такого ввода обязательно нужно соблюсти специальные технические требования, которые значительно повышают стоимость монтажных работ. В связи с этим, если этого не требуют условия, целесообразнее пользоваться однофазным вводом, т. к. вся бытовая техника подключается к однофазной сети. Трехфазный ввод состоит из 4-проводной линии, один из проводов которой должен обязательно быть подключен к заземлению. В этом случае сопротивление заземления не должно быть больше 4 Ом. В однофазном вводе имеется 2 линии. Точно так же один провод подключается к заземлению.

Ответвление от линии электропередач не должно быть больше 25 м. Если расстояние получается большим, то ставится дополнительный столб.

Провода должны находиться на расстоянии не меньше 6 м над проезжей частью и не меньше 3,5 м во дворе. В стену дома вбиваются металлические крюки, на которые устанавливаются изоляторы.

В зависимости от конструкции стены выбирается метод крепления изолятора. В деревянных стенах либо сверлят отверстия, в которые ввинчивают крюки, либо крюки непосредственно забивают в стены.

При выполнении монтажных работ необходимо обеспечить расстояние от оголенных проводов до поверхности земли не менее 2,75 м. Между карнизом, водосточным желобом или с весом крыши и проводами должно быть расстояние не менее 0,2 м. Если при креплении изоляторов к стене дома невозможно выдержать данные условия, то устанавливают металлические стойки, выполненные из трубы круглого сечения, так называемые «гусаки». К стойке приваривают металлический уголок, на котором закрепляют штыри для установки изоляторов. Стойку обязательно заземляют, присоединяя к нулевой фазе электрического ввода.

По стенам дома прокладывают изолированные провода на расстоянии 2,5 м от поверхности земли.

Над оконными проемами провода должны проходить на расстоянии в 0,5 м, над балконами – 2,5 м. В том случае, когда провода прокладываются вертикально, они должны находиться на расстоянии 1 м от балкона и 0,75 м от окон. На всем протяжении ввода от опоры ЛЭП до распределительного щитка нельзя выполнять какие-либо подключения.

Монтаж внутренних сетей

Внутренние сети включают в себя все ответвления от распределительного щитка к розеткам, выключателям, светильникам, бытовым электроприборам и прочим потребителям электроэнергии. Обычно для этих целей применяют алюминиевые или медные провода с сечением, выбранным по силе тока.

Для того чтобы пропустить провода и кабели через стены и междуэтажные перекрытия, используют изоляционные трубки.

На входе и выходе проводов на трубки надевают фарфоровые, резиновые или пластмассовые втулки (в сухих помещениях) или воронки (во влажных помещениях). Трубки в стене замазывают раствором гипса.

Переходы проводов из сухих помещений во влажные выполняются следующим образом. Со стороны сухого помещения в стене монтируется втулка, а со стороны влажного – воронка, которая впоследствии заливается герметиком. Каждый провод пропускают через трубку, а если провода двойные, то их можно проложить в одной трубке.

Скрытая и открытая электропроводка

Проводку внутри домов выполняют двумя способами: скрытым и открытым. К скрытым проводкам относятся те, что прокладываются в конструктивных элементах: стенах, потолках, междуэтажных перекрытиях и пр.

Скрытая проводка прокладывается до начала штукатурных и отделочных работ в замкнутых каналах и пустотах, в трубах, за обшивкой стен и потолков. У данного способа монтажа имеется множество преимуществ.

Во-первых, провода защищены от тепловых и механических воздействий, вследствие чего они реже повреждаются. Помимо этого, между двумя соединительными коробками, а также розетками и выключателями провода можно прокладывать по прямой, что существенно экономит материалы.

К проводкам, выполняемым открытым способом, относятся такие, которые монтируются по поверхностям стен, потолков, по конструкциям и строительным элементам, по опорам и т. д. Этот метод применяют в том случае, когда другой способ невозможен.

По сгораемым конструкциям провода прокладывают по слою листового асбеста толщиной 3 мм и более.

Асбест закрепляют на стене при помощи оцинкованных гвоздей, вбивая их в шахматном порядке. Если для выполнения данной операции берутся провода марок АППР, АПРН и ПРН, то их можно прокладывать без дополнительной защиты. Для крепления круглых проводов используют пластмассовые крепежные скобы, диаметр которых равен диаметру провода. Плоские провода марок АПН, АПР, АПВ, АПРВ крепят при помощи шурупов, вворачивая их в отверстия разделительной пленки между жилами или металлическими полосками. В случае, когда плоский провод приходится изгибать на 90°, разделительную пленку в месте изгиба вырезают, одну жилу (а в трехжильном проводе две) отводят внутрь угла в виде полупетли.

Эстетический вид и пожарная безопасность

Если требуется придать проводке эстетический вид, то ее прокладывают в специальных пластмассовых монтажных коробах или по электротехническим плинтусам необходимого сечения. Для монтажа провода на стенах закрепляют короба или плинтусы при помощи шурупов, гвоздей или пластмассовых дюбелей. После этого укладывают провода и закрывают крышкой. Способ прокладки проводки, а также ее вид выбираются в соответствии с условиями окружающей среды, требованиями пожарной безопасности и марками используемых проводов и кабелей.

Согласно правилам и нормам СНиП, строительные материалы и конструкции делятся на 3 группы:
– сгораемые;
– трудносгораемые;
– несгораемые.

К группе несгораемых материалов относятся все естественные и искусственные неорганические материалы: металлы, гипсовые и гипсово-волокнистые плиты, минераловатные плиты и пр. Группа трудносгораемых содержит материалы, имеющие в своем составе сгораемые и несгораемые составляющие (асфальтобетон), гипсовые и бетонные материалы, содержащие более 80% органического заполнителя, минераловатные плиты с битумной связкой, глиносоломенные материалы, войлок, вымоченный в глиняном растворе, древесину, пропитанную антисептиками, цементный фибролит и полимерные материалы.

К сгораемым относятся все органические материалы, которые не соответствуют правилам и требованиям первых двух групп.

Меры предосторожности в различных типах помещений

Помещения, в которых прокладывается электропроводка, по категории подразделяются на сухие, влажные, сырые, особо сырые и пожароопасные. В сухих помещениях относительная влажность воздуха составляет примерно 60%. Влажными считаются помещения, относительная влажность которых составляет более 60%, но не превышает 75%. В этих помещениях в незначительных количествах имеются пары или конденсирующаяся влага. Сырые помещения – те, в которых относительная влажность воздуха выше 75%. Особо сырыми являются помещения, имеющие относительную влажность воздуха, составляющую примерно 100%. Как правило, потолок, стены и пол в таких помещениях, предметы, находящиеся там, покрыты влагой.

Пожароопасными называются те помещения, которые являются хранилищами горючих веществ, а также те, в которых применяют данные вещества.

В зависимости от влажности, высокой температуры, токопроводящих полов и прочих условий в отношении поражения электрическим током помещения подразделяются на следующие категории:
– без повышенной опасности;
– с повышенной опасностью;
– особо опасные.

Прокладка электропроводки в погребах и подвалах

К прокладке электропроводки в погребах и подвалах, относящихся к сырым и особо сырым помещениям (по степени опасности поражения электротоком – к особо опасным), предъявляются особые требования. Как правило, погреба и подвалы выполнены из несгораемых материалов и имеют токопроводящие полы.

Если электропроводка выполняется незащищенными проводами непосредственно по основаниям на изоляторах и роликах и будет работать под напряжением в 42 В, то расстояние от поверхности пола должно составлять не менее 2 м. При напряжении выше 42 В это расстояние увеличивается до 2,5 м. При монтаже проводки скрытым способом нельзя использовать стальные трубы с толщиной стенки в 2 мм. Способы прокладки проводов и кабелей в погребах и подвалах указаны в табл. 1.

Разные способы ввода в дом электроэнергии

Как и любое человеческое жильё, деревянный дом также нуждается в подводе к нему электрической энергии. Поскольку здание выполнено из горючего материала, то нормативами ПУЭ предъявляются особенно жёсткие требования к вводу электрического кабеля в жилище, построенное из дерева.

Согласование документации

Вначале необходимо будет согласовать всю техническую документацию, необходимую для подключения своими руками деревянного дома к линии электропередач (ЛЭП). В каждом регионе могут быть свои местные правила и порядок осуществления работ, поэтому невозможно дать универсального совета по подготовке документов.

Скорее всего, необходимо будет оплатить проект энергоснабжения, и согласно ему владельцу здания необходимо будет выполнить ряд технических условий, чтобы осуществить ввод электричества в деревянный дом.

Ниже будут рассмотрены варианты подключения к электросети древесной постройки с необходимыми защитными мерами, предотвращающими возможность короткого замыкания (КЗ) и как его следствия – возникновения дуги, поджигающей конструкции из дерева.

Существующие варианты ввода электроэнергии в дом

Вполне возможно, что официальные службы, единолично отвечающие за установку, подключение и эксплуатацию вводного кабеля до самого электросчётчика, не захотят доверить владельцу дома ввод электричества своими руками.

Но, тем не менее, стоит ознакомиться с существующими вариантами, чтобы самостоятельно принять решение, исходя из критериев безопасности и собственных возможностей. Всего существует три способа подключения жилья к ЛЭП:

  • Ввод от столба воздушной линии (ВЛ) при помощи неизолированных алюминиевых проводов. Данный способ, ввиду его небезопасности применяется всё реже.
  • Ввод от ВЛ при помощи самонесущего изолированного провода, называемого также СИП кабелем. Благодаря изоляции, линия ввода не подвержена короткому замыканию из-за ветра и падения дерева, а в случае обрыва, такой кабель не представляет опасности поражения для прохожих людей.
  • Ввод осуществляется при помощи специального бронированного кабеля, прокладываемого под землей. В отношении деревянного дома это самый безопасный способ его подключения к сети, но и самый дорогостоящий.

Почти наверняка можно утверждать, что владельцу дома не разрешат осуществлять крепление проводов к столбу воздушной линии, и производить их подключение.

Но прокладку кабеля от электрощита до точки ввода под землей или по стене деревянного здания, при согласовании с официальными лицами, владелец дома может осуществить самостоятельно. Именно этот участок ввода является наиболее потенциально опасным, поэтому речь будет идти в основном об этом.

Использование инновационного СИП кабеля

Наиболее прогрессивным способом подключения с помощью воздушных линий любой постройки к электросети является использование СИП, но существуют дополнительные трудности в отношении деревянного дома, касающиеся прохождения вводного кабеля по стене огнеопасного здания.

Даже, если осуществляется ввод электричества в каменный или кирпичный дом, всё равно существует очень много противников того, чтобы СИП кабель прокладывался по стене здания, так как изоляция проводов не является достаточно надёжной в плане физической прочности, и не предназначена для контакта с любимы строительными конструкциями.

Если же речь идёт о деревянном доме, то доводы противников ввода в здание СИП выглядят ещё убедительнее. Чтобы не описывать все баталии, происходящие на различных форумах и в личных спорах электриков, можно коротко объяснить суть – воздушная линия защищена от короткого замыкания автоматом, рассчитанным на очень большие эксплуатационные токи.

Ввод электроэнергии с помощью ЛЭП и СИП

Это значит, что установленный на трансформаторной подстанции защитный выключатель отключится с некоторой задержкой, при возникновении КЗ в СИП, проложенным по деревянной стене. Нескольких секунд высокотемпературной очень мощной дуги будет достаточно, чтобы поджечь сухой деревянный дом.

Защитные меры при использовании СИП

Сторонники ввода в дом СИП и прокладки его к вводному электрощиту предлагают заключать данный кабель в защитную толстостенную металлическую трубу, обладающей локализирующей стойкостью к воздействию дуги.

При выполнении этого способа своими руками, если он будет одобрен официальными службами, следует особое внимание уделить точке входа СИП в трубу, и его выхода из неё. Это означает, что не должно существовать малейшей возможности для перетирания кабеля об торец трубы. Поэтому, осуществляя такую прокладку в трубе, СИП дополнительно защищают при помощи гофры.

ввод в дом с помощью гофры

При вводе, осуществляемом с помощью СИП, описанную выше проблему решают иным способом – в точке крепления от алюминиевых жил данного провода делают переход на кабель, предназначенный для прокладки внутри деревянных зданий, и являющийся огнестойким и не распространяющим горение (ВВГнг FR LS).

Ввод в дома кабелем через общий автомат

При этом, данную часть ввода до электрощита также необходимо защитить при помощи защитного автомата. При вводе электричества с помощью неизолированных проводов, отрезок соединительного кабеля, идущего от фарфоровых изоляторов к распределительному щиту, также следует защитить автоматическим выключателем.

Ввод в дом ЛЭП через автомат

В обоих случаях номинал автомата должен быть на одно значение выше, чем на вводном щите, так как наружный бокс, где будет установлен данный автоматический выключатель, будет находиться на высоте, и к тому же, он должен пломбироваться для предотвращения кражи электроэнергии.

Прокладка электропроводки в здании из дерева

Любая электропроводка в деревянном доме, должна соответствовать нормативам ПУЭ, касающимся прокладки проводки в пожароопасных зданиях, в том числе и отрезок, идущий от точки ввода к электрическому вводному щитку.

Поэтому, переход кабеля через стену в обязательном порядке должен проходить через толстостенную металлическую трубу, которая должна изгибаться вниз для предотвращения попадания вовнутрь атмосферных осадков.

Если проводка, идущая к щитку, будет скрытой, то она также обязательно должна по всей длине помещаться в трубу, обладающей локализирующей способностью. Поэтому, планировать размещение распределительного вводного щита следует таким способом, чтобы у приходящей линии было как можно меньше изгибов, так как протягивать кабель через них будет весьма проблематично.

Ввод в дом через металлическую трубу

Считается, что при наружной проводке достаточно проложить кабель в специальном огнестойком коробе из пластика, но для вводного кабеля, особенно, если нет защиты отрезка, прокладываемого по деревянным конструкциям, заключение его в защитную металлическую трубу является обязательным условием.

Подземный ввод от электросети

Как правило, электрики, подводя электричество к участку, где только планируется постройка дома, осуществляют ввод, подключая СИП к установленному на строительной площадке столбу, и монтируют там же электросчётчик и вводный защитный автомат.

Распредщит на опоре

Юридически, ответственность компании, осуществляющей снабжение электроэнергией, после счётчика заканчивается, поэтому владелец вправе своими руками осуществить ввод электричества в деревянный дом при помощи кабеля, проложенного под землей от собственного столба с вводным щитком до распределительного электрощита внутри жилища.

кабель в дом под землей

Данный вариант подключения огнеопасного здания к электросети будет наиболее приемлемым в плане противопожарной охраны, поэтому у официальных служб не должно быть никаких претензий.

Коротко о правилах подземной прокладки кабеля

Для прокладки под землей существуют специальные бронированные водонепроницаемые марки кабелей (ВБбШв, АВБбШв), которые укладываются непосредственно на песчаную подушку, и, как правило, не требуют дополнительной защиты.

Бронированный кабель для прокладки под землей

Исключением является подземная прокладка кабеля под дорогами и площадками– в этом случае кабель дополнительно защищают трубой или кабельным каналом.

Выполнять подземный ввод иными типами кабельной продукции категорически запрещено. Необходимо, чтобы ввод от столба с установленным там счётчиком, до распределительного щита был выполнен при помощи цельного кабеля.

укладка кабеля

Прокладывается кабель ниже точки промерзания почвы, грунт на дне траншеи должен быть твёрдым и не подверженным сдвигам. Укладка кабеля должна производиться не прямой натянутой струной, а волнообразно, для предотвращения натяжения при тепловых колебаниях и движениях грунта.

Уложенный кабель засыпают песком, поверх него кладут предупредительную ленту и полностью закапывают траншею землей. Ввод в здание должен осуществляться через трубу над фундаментом или через него, но ни в коем случае под ним.

Ввод в дом кабелем через стену здания

При помощи бетонного раствора делают колодец под распределительным щитом для выхода вводного подземного кабеля.

Однофазный и трёхфазный ввод в частный дом.

Дата публикации: 10.12.2018 16:03

Вы наверное согласитесь со мной уважаемый читатель, что при постройке дома без электричества не обойтись. Ведь без электричества невозможно будет обеспечить работу бытовой техники, обогрева жилья, а также пожарную безопасность. Поэтому мы с вами должны понимать, что вопрос об подключении электричества должен возникать первоначально. Т.к до возведения вашей жилой постройки вы можете заниматься данным вопросом.

Первый вопрос который у вас возникнет это, а с чего мне начать ? Разберем все по порядку.

Для начала вы должны получить ТУ(технические условия). Для их получения вам необходимо предоставить список документов, который вы можете получить в электроснабжающей организации, либо же в организациях занимающихся электромонтажем. В данном документе описываются мероприятия, которые должен выполнить исполнитель и заявитель. Тех.условия дают право на получение мощности для вашего частного дома.    Также, если это новый частный дом, то вам понадобится проект, который в дальнейшем согласовывается с электроснабжающей организацией вашего города. Хочется отметить, что если у вас есть желание чтобы ваш учёт( электрический счетчик) был установлен в доме, то вам необходимо будет указать это в заявление на получение технических условий.

Итак тех.условия получили, проект согласован. Что дальше ?

А дальше вы должны выполнить оставшиеся мероприятия указанные в тех.уловие, под этим подразумевается подключение вашего участка к электрическим сетям.

Подключение мы можем выполнить двумя способами :

  1. Воздушный -электропитания от опоры ВЛ. (счётчик вместе с  щитом учёта устанавливается на опоре, также можно выполнить подключение напрямую, а именно установить счётчик в доме, об этом я упоминал выше)

  1. Подземным – является самым надежным вариантом прокладки кабеля, но также дорогой и трудоемкий.



Начнём с воздушного ввода. Данный метод является наиболее распространенный среди подключений.   Для воздушного ввода обычно используется провод СИП(самонесущий изолированный провод).

Почему именно он ? Он более устойчив к перепаду температуры и воздействию осадков. Для ввода обычно используется двухжильный провод( по однофазной нагрузки 220в), или же четырехжильный, пятижильный провод( по трёхфазной нагрузке 380в) 16 мм2.

Монтаж электропитания производится только специалистами электросетей. Далее с помощью электромонтажников организации вашего города( не занимайтесь самодеятельностью и вызовите специалистов, это в первую очередь ваша безопасность!!!) нужно будет осуществить подключение кабеля проходом через крышу или стену до щита в вашем доме.

Теперь перейдём к подземному типу прокладки кабеля. Как мы же писали выше, данный вид прокладки является самым надежным.

Прежде чем произвести подземный электрический ввод нужно от опоры ВЛ до дома выкопать траншею глубиной 0.8см.  Опуск осуществляется в трубке, которая будет не менее 2м, от уровня грунта.

Кабель лучше всего использовать не менее 16 мм2. Прокладывая кабелем бронированным тип ВбБШв,  трубка используется только на подъемах. Токопроводящая оболочка должна быть заземлена и на ВЛ и щитке дома.  Данный вид кабеля является бронированным. Но  не будем забывать про трубку для кабелей ВВГ и АВВГ. На протяжение всей трассы кабель прокладывается в металлической или пластиковой трубке. После укладки кабеля, осуществляется песчаная подсыпка, далее укладывается сигнальная лента, на случай, если будут проводится земляные работы.

Осталось теперь завести кабель в дом. Существует два способа, это либо поднять кабель на высоту 2 метра по стене(при прокладке по стене кабель находится в металлической трубке и выходит пряму к щитку), либо через фундамент( при заранее готовом отверстии кабель прокладывается через металлическую трубу и также внутри дома выходит к щиту).

Для трёхфазной нагрузки(380в) используется четырех или пятижильный кабель, для однофазной (220в) двухжильный.

Важно знать что для дома должен монтироваться контур заземления, которые соединяется с шиной PE ваше щита. О том как правильно делать заземление для участка мы расскажем вам в следующей статье.





Проводка

– Как правильно провести коаксиальный кабель через внешнюю стену?

После ответа Tester101, вот подробное пошаговое руководство с изображениями того, как я подавал кабель.

Список покупок (ПРИМЕЧАНИЕ: цены указаны на 2014 год)

Итого 27,99 $

Также может понадобиться:

  • Кабель RG6 (если у вас его нет, то в Home Depot стоит 0,29 доллара за фут)
  • Разветвитель на 3 кабеля $ 6.97

Необходимые инструменты

  • Сверло
  • Универсальный инструмент для зачистки оболочки кабеля $ 4.88
  • Пила по гипсокартону (или что-то для проделывания дыр в гипсокартоне)

Подготовительные работы

Я использовал коричневую упаковочную бумагу, вырезал кусок для угла и приклеил малярным скотчем в области, над которой будет работать

.

Снаружи кабель войдет в кабельную коробку, которая удобно расположена примерно в 2 футах от нее.

Шаг 1

Я выбрал место между дверной коробкой и противоположной стеной, чтобы начать бурение, примерно в футе над землей.

Чистый снаружи. Вы захотите оставить бит торчащим, чтобы вы могли подключить коаксиальный кабель обратно внутрь.

Шаг 2

Я взял существующий кабель и перерезал один из концов, обнажив внутреннюю часть провода для лучшего обращения с ним при протягивании его обратно через стену.

Шаг 3

Я пропустил через открытый конец коаксиального кабеля изнутри кабельной коробки, так что конец с разъемом можно добавить к разветвителю.

На этом этапе вам может потребоваться добавить 3-полосный разветвитель, если вы не хотите заменять существующее соединение.

Шаг 4

Перед тем, как протянуть коаксиальный кабель обратно внутрь, наденьте пластиковую втулку на коаксиальный кабель.

Пришло время прикрепить кабель к биту, чтобы подать его обратно внутрь.

Шаг 5

Изолентой прикрепите коаксиальный кабель к биту.

Потяните сверло назад, протянув кабель через стену.

Шаг 6

Вдавите пластиковую втулку в наружную стену. Возможно, вам придется немного увеличить отверстие, чтобы протолкнуть втулку.

Шаг 7

Разрежьте гипсокартон и закрепите кронштейн низкого напряжения.

Шаг 8

Зачистите коаксиальный кабель и загните экран провода против внешней изоляции.

Наденьте разъем на коаксиальный кабель и скручивайте разъем до тех пор, пока разъем не будет надежно запечатан так, чтобы из разъема выступал примерно 1/8 дюйма центрального проводника.

Шаг 9

Подключите коаксиальный кабель к задней части настенной панели.

Шаг 10

Прикрепите настенную пластину к кронштейну.

Шаг 11

С помощью отвертки я согнул коаксиальный кабель, чтобы убедиться, что он изгибается вниз при входе в пластиковую втулку. Используйте минимальный радиус изгиба, установленный производителем кабеля, чтобы согнуть кабель, чтобы не повредить его. Затем я использовал силикон вокруг втулки, а также вокруг коаксиального кабеля.

Гипсокартон

– Прокладка кабеля Ethernet через внешнюю стену

Кабели Ethernet

имеют низкое напряжение, и к установке предъявляются меньшие требования по сравнению с обычными электрическими кабелями (120 В, 240 В и т. Д.).) проводка.

1 – Как лучше всего это сделать, чтобы минимизировать воздействие на изоляцию? Я бы предпочел, чтобы при этом в дом не хлынул поток холодного воздуха.

Я вообще просто просверливаю дырку. У меня есть очень длинное сверло (думаю, 1/2 дюйма, но на данный момент не уверен) для этой цели. Просто убедитесь, что вы знаете, что это «безопасное» место – вдали от электрической проводки, водопровода и т. Д. И просверлите отверстие.Если у вас возникли проблемы с прохождением воздуха, вы можете использовать пену (например, Great Stuff), чтобы заполнить отверстие после того, как вы закончите кабели.

2 – Должен ли я быть обеспокоен различными жилищными кодексами, ограничивающими то, как мне разрешено подключать это?

Наверное, кое-где есть коды. Но вообще я не слышал о многих проблемах с кодом при низковольтной проводке. У него просто нет тех проблем с безопасностью, которые есть у вас с обычной проводкой кондиционера.

3 – Есть ли проблема безопасности в отношении контакта домкрата с теплоизоляцией?

Не знаю.Но есть 4 способа сделать это, и только в одном домкрат будет контактировать с изоляцией:

  • Домкрат установлен в каплеуловителе в изолированной стене – тогда у вас есть контакт между изоляцией и домкратом.
  • Гнездо для поверхностного монтажа (любая стена) – кабель проходит через стену, но гнездо полностью находится внутри комнаты.
  • Настенный домкрат, установленный в каплеуловителе во внутренней стене, т. Е. Пропустите кабель через отверстие, а затем проложите его вдоль плинтуса или через потолок или что-то еще, заканчивая домкратом, установленным в неизолированной стене.
  • Домкрат установлен в настоящий бокс. Домкрат находится в коробке и не контактирует с изоляцией.

Я обычно использую каплеуловитель и не беспокоюсь об изоляции, но я делал все вышеперечисленное время от времени, в зависимости от конкретной ситуации. Конечно, все, кроме домкрата для поверхностного монтажа, потребуют вырезания прямоугольника хорошего размера во внутренней стене, но он будет закрыт домкратом / настенной пластиной. Если вы работаете с панелями или чем-то еще более прочным, чем гипсокартон, то поверхностный монтаж может быть проще.

4 – Как минимизировать повреждение внешней обшивки? Это вообще возможно?

Маленькая дырочка – это не проблема. Телефонная и кабельная компании все время делают одно и то же. Я считаю, что это наименее очевидно, если отверстие находится в нескольких дюймах от земли, но иногда оно должно быть выше, чтобы соответствовать разумному месту на внутренней стене. Отверстие не должно вызывать никаких проблем. Как отмечает HazardousGlitch, на той стороне, с которой вы будете сверлить, будет самое чистое отверстие.Таким образом, при прочих равных, сверление снаружи имеет смысл, если вы будете устанавливать домкрат (настенный или поверхностный) прямо в том месте, где идет кабель. Если вы будете прокладывать этот кабель в другом месте, я бы обычно сверлил изнутри, чтобы внутреннее отверстие оставалось чистым и чтобы вы могли очень точно расположить его (например, прямо над плинтусом). Большинство людей больше заботятся о внутренней части комнаты, чем о внешней стороне дома.

Проводка

– Как правильно подвести коаксиальный кабель от опоры к внутренней части моего дома?

Кабельные компании не должны проникать в здание с помощью кабелей, как вы описываете.Вода может стекать по этому проводу в здание, если оно не герметизировано должным образом. И если он герметизирован должным образом, если провод можно перемещать внутрь и наружу из-за того, что он ненадежно закреплен, в конечном итоге он сможет протекать, если вокруг него попадет вода.

Сделали ли еще изгиб провода под точкой входа, чтобы вода не попадала в дом? Закрепили ли они провод так, чтобы он не мог входить и выходить?

Я нашел несколько простых способов вставить провод в здание без сверления неприглядных отверстий, и это не вызовет утечек.

1) Перейти под перепрошивку. В моем доме старая железная крыша со свинцовым фартуком. Удалось провести провод под переплет. Я просто приподнял его край и протолкнул внутрь. Затем я согнул провод, проходящий через проволоку. Поскольку антенна находилась под горкой от вспышки, вода никак не могла подняться по проводу и проникнуть в дом.

2) Подведите провод к водостоку и проткните провод под краем крыши. Обычно есть зазор для вентиляции.Это позволит вам провести провод на чердаке, а затем вы сможете провести его в любой комнате, какой захотите.

3) Проведите провод по одной из водосточных труб. Затем, если у вас есть приподнятый фундамент, как у моего дома, пропустите его через один из вентиляционных каналов на уровне земли. Затем я поднимаю его снизу в полость стены.

4) Вы также можете пропустить провод через отверстие в софите, а затем в потолочное пространство, где вы затем можете провести его в дом через внутреннюю стену.Но не так аккуратно и просто, как просто нырнуть под утюг.

Важно: вода может стекать по изогнутой проволоке из-за поверхностного натяжения. Поэтому, куда бы он ни входил, убедитесь, что он не может этого сделать, сделав резкий изгиб провода чуть ниже точки входа. Таким образом, вода будет стекать наружу, а не в ваш дом!


Обновление: я вижу, что они закрепили его и добавили петлю внизу. И, похоже, вокруг точки входа есть какой-то герметик.Это должно быть нормально, но действительно некрасиво и не проходит никаких тестов на красоту.


Обновление 2: поскольку вы хотите войти снизу, это то, что я предлагаю. Проведите кабель по спускной трубе, которая, как я вижу, идет по стене.
Прикрепите кабель к нему с помощью соответствующих кабельных стяжек с УФ-защитой. Мне кажется, что ваш дом стоит на каких-то бетонных или деревянных сваях. По конструкции он похож на мой дом, где есть бетонный фундамент вокруг дома и, вероятно, бетонные или деревянные сваи внутри.Если это так, то если в нем есть вентиляционные отверстия (они действительно должны быть), вы можете проткнуть через них провод. Если нет, просверлите отверстие во внешнем фундаменте. Для этого потребуется длинная насадка и мощный перфоратор – не торопитесь. Затем, как только вы закончите, проткните кабель, и вы сможете ввести его в любую комнату, в которой захотите.

Как пропустить телевизионный кабель через стены

Page 1

Как провести телевизионный кабель через стены

Кабель: Это больше не телевизор вашего отца.Кабель может обеспечивать ваше подключение к Интернету. Он может поставлять бесконечные каналы цифрового кабеля. Или оба. Поскольку все, от следующей зарплаты до следующего баскетбольного матча, зависит от кабеля, логично захотеть провести кабель в большее количество комнат. Этот процесс может быть легким – или кошмаром – в зависимости от вашей удачи и конструкции вашего дома.

Детали для коаксиального кабеля – названные так, потому что все компоненты расположены вокруг одной оси – широко доступны в домашних центрах.Выберите кабель R6, который дает лучший сигнал, чем более старая разновидность R59. Кстати, инструкции по прокладке кабеля также применимы к другим функциям, таким как подключение дверных звонков, термостатов или домашних сетей Ethernet.

Шаг 1. Поиск лучшего маршрута

Самое важное решение при прокладке кабеля – это первое: найти лучший маршрут от существующего кабеля до пункта назначения. Если вы можете пропустить кабель через подвал, гараж или чердак, вы не повредите стены или потолок.Наихудшие кабели возникают, когда стены не выровнены от пола до пола или вам приходится обходить тяжелые балки и столбы.

Можно ожидать повреждения сложной кабельной трассы. Но проявив терпение и сообразительность, вы сможете получить сигнал, куда он должен идти. Тогда это просто вопрос ремонта стен, полезный навык в сумке уловок любого домовладельца. Методы ловли на проволоку, описанные в разделе «Установка потолочного освещения и выключателя», также можно использовать для прокладки коаксиального кабеля.

Шаг 2: Как добраться из точки A в точку B

Dave’s Don’ts

Когда вы просверливаете стену, вы не хотите просверливать электрический кабель.Вот несколько советов по снижению опасности поражения электрическим током, связанной с проделыванием глухих отверстий в стенах:

  • При использовании аккумуляторной дрели отключите все электричество в доме.
  • Используйте заземленный инструмент, чтобы металлический каркас проводил электричество к земле.
  • Надеть резиновые перчатки.

Нет вопросов, единственная сложная часть работы с кабелем – это проложить его туда, куда вы хотите.

Следующие инструменты полезны для прокладки кабеля:

  • Сверла – чем длиннее, тем лучше.Если вы покупаете кабель с уже установленными концами (как я предлагаю), диаметр 5/8 дюйма является минимальным для облегчения прокладки кабеля.

  • Шнековые насадки , которые втягиваются в отверстие, работают намного быстрее, чем плоские насадки. , но они более дорогие.

  • Угловое сверло идеально подходит для работы в узких углах. Оно идеально подходит для сверления от подвала до первого этажа, для сверления шпилек или балок, а также для забивания до смешного длинных сверл.

  • Рыбная лента – это упругая стальная лента, которую электрики используют для протягивания проволоки через стены.Не ловите на проволоку без рыболовной ленты! Рыбные ленты – лучший инструмент, который вы можете найти для проталкивания дыр в стене. У некоторых рыбных лент есть крючки на концах, чтобы захватить вторую рыбную ленту.

Подключите домашнюю сеть: 5 простых шагов

Возможно, вы уже заметили, что я большой поклонник использования кабелей – в отличие от Wi-Fi – в качестве способа расширения домашней сети. Подключение к домашней проводке – единственный способ получить наиболее производительную систему, в том числе систему с большим количеством клиентов Wi-Fi.

Прокладка кабелей – это определенно проблема, а иногда и по довольно необычной причине. Читатель по имени Мартин написал мне на днях, в частности:

.

[…] Мне пришлось просверлить кучу маленьких отверстий, чтобы протолкнуть проволоку. Ничего особенного. Дело в том, что к тому времени, когда я добрался до нужного места, головка разъема была повреждена. Теперь у меня нерабочий кабель. […]

Что ж, Мартин, я тебя чувствую. Но использование готовых сетевых кабелей в вашем случае не идеально.Самое главное, этот кабель по-прежнему работает нормально, и вы очень близко.

Совершенно верно, реальная физическая работа по прокладке кабелей от одного места к другому (и установка монтажных коробок) – самая сложная часть домашней проводки.

Если вы готовы это сделать или уже сделали, этот пост поможет вам разобраться с остальным. Это проще, чем вы думаете, и пригодится, когда вам нужно починить домашнюю сеть.

Хотите лучшую сеть Wi-Fi для вашего большого дома? Пора запачкать руки!

Электромонтаж в вашем доме: что вам нужно

Прежде всего, вам нужно выяснить места, в которые нужно проложить кабели и от них.Сетевой кабель имеет два конца. Как правило, они оба одинаковые. Но ради этого поста назовем их A и B .

A – начало кабеля, а B – его конец. В частности, конец A входит в коммутатор (или маршрутизатор), а конец B – в проводное устройство (например, компьютер, вещатель Wi-Fi или другой коммутатор).

Определение местоположения

Для создания ячеистой системы с проводной обратной связью во многих домах вам понадобится всего один или два кабеля.

В этом случае вы прокладываете кабель (-и) от того места, где находится маршрутизатор, к месту, где вы хотите разместить спутниковое устройство (-а) Wi-Fi, которое должно быть на другом конце дома или, по крайней мере, в его середине.

В качестве альтернативы вы можете проложить кабель от модема (или любого источника Интернета) к тому месту, где вы хотите разместить маршрутизатор Wi-Fi. Все дело в правильном размещении оборудования, чтобы обеспечить наилучшее покрытие.

С другой стороны, если вы хотите сделать все возможное и подключить весь дом, вам понадобится место, где сходятся концы A всех кабелей.Лучше всего разместить их все в маленькой комнате или чулане, где ваша линия доступа в Интернет входит в дом.

Оттуда проведите концы кабелей B к разным частям дома в любом количестве. Лично у меня в доме по две на каждую комнату. Место, которое я использую как свой офис, у меня есть пара на каждую стену.

Какой сетевой кабель брать

Если вам нужно проложить кабель только на открытом пространстве, можно использовать готовый длинный кабель. Но есть вероятность, что вам придется проложить кабели за стеной, на чердаке, вне дома и т. Д.

Типы кабелей

В этом случае лучше покупать оптом. Теперь вы можете отрезать любую длину, какую захотите, а объемные кабели намного доступнее, чем готовые альтернативы.

Кстати, если вы собираетесь прокладывать кабели на чердаке или за пределами дома, рекомендуется использовать водонепроницаемые кабели или кабелепровод, если вы живете в районах с суровой погодой или экстремальными температурами.

В районе залива Сан-Франциско, где я живу, по моему опыту, внутренние кабели могут без проблем прослужить десятилетия на открытом воздухе.Погода играет большую роль. Но в целом всегда лучше использовать качественные кабели.

Получите объем, достаточный для всего дома. (Обратите внимание, что каждый кабель требует некоторого провисания.) Как правило, шпинделя длиной 1000 футов (330 м) более чем достаточно для большого дома.

Классы кабелей (CAT5e, CAT6, CAT7, CAT8)

Что касается классов кабелей, то для домашних приложений нет заметной разницы между CAT5e и CAT6 (или CAT6a). Оба могут обеспечивать скорость до 10 Гбит / с, но при разной максимальной длине.

(CAT5e действительно может передавать десять Гбит / с, несмотря на общепринятое мнение, что максимальная скорость составляет 1 Гбит / с. CAT7 похож на CAT6, только лучше с точки зрения непрерывной длины. CAT8 может передавать до 40 Гбит / с. Подробнее о них в этот пост о настройке домашней сети.)

Конечная скорость соединения определяется вашим коммутатором или маршрутизатором и конечным устройством. Так что кабеля CAT5e хватит практически для любого дома. Но не помешает перейти на CAT6 (или любой более высокий класс).

Правило состоит в том, что чем сложнее проложить кабели, тем чаще следует использовать кабель более высокого (и более дорогого) класса. Выберите подходящее для вас соотношение затрат на оплату труда и неполных затрат.

Основное правило сетевой разводки

Прокладка сетевых кабелей отличается от домашней электропроводки. Вам понадобится по одному кабелю для каждого подключения n.

Это потому, что вы не можете разделить сетевой кабель, как электрический провод или служебную линию (телефонную или коаксиальную), и ожидать, что он будет работать.

Единственный способ сделать одно сетевое соединение доступным для нескольких проводных устройств – через коммутатор. И для этого нужно несколько кабелей.

Тем не менее, давайте рассмотрим этот конкретный сценарий:

Если линия доступа к Интернету проходит в подвале, то именно там вы и хотите разместить свой маршрутизатор. Теперь, если вы хотите использовать проводное устройство в гостиной (например, Xbox), а другое – в офисе (настольный компьютер), вот два способа подключения:

Стандартный способ подключения к дому – рекомендуется
  • Один кабель, идущий из подвала в гостиную.
  • Еще один кабель из подвала в офис.
  • Подсоедините концы A кабелей к маршрутизатору, а концы B – к проводным устройствам.

Миссия выполнена!

Подключение к дому методом гирляндной цепи – не идеально, но более реально
  • Один кабель из подвала в гостиную.
  • Выключатель в гостиной.
  • Еще один кабель из гостиной в офис.
  • Подключите конец A первого кабеля к маршрутизатору.
  • Теперь подключите конец B первого кабеля и конец A второго кабеля к коммутатору.
  • Затем подключите конец B второго кабеля к настольному компьютеру.
  • Используйте третий короткий (готовый) кабель для подключения Xbox к коммутатору.

Любой метод подключения будет работать одинаково хорошо с точки зрения скорости – они отличаются только количеством проводов, запчастей и трудозатрат.

А на самом деле вы, вероятно, используете и то, и другое. Это потому, что даже если вы используете стандартный способ, всегда есть вероятность, что вам потребуется подключить больше проводных устройств, чем количество сетевых портов, доступных в определенном месте.

И это подводит нас к следующей важной части: то, что вы прикрепляете к концам кабелей.

Какие запчасти получить

Комплектные кабели не включают в себя детали, которые заставляют их работать как сетевые. Другими словами, это обычные провода. Прежде чем он сможет работать как сетевой кабель, мы должны превратить каждый конец в сетевой разъем или порт.

Итак, нам нужно получить эти модульные биты и установить их на концах A и B каждого кабеля.

Разъем против порта (обжим против порта).Джек)

Разъем – это конец, который входит в сетевой порт. Гнездо – это сетевой порт, к которому можно подключить разъем. Это разъемы типа “папа” и “мама”.

Сетевой разъем (вверху) и сетевой обжим. Делают порт или коннектор соответственно.

Детали для этих концов обычно называются разъемами и портами , но вы также можете найти их как обжимные разъемы RJ45 и разъемы RJ45 соответственно. (Есть много других названий, например, , , , и т. Д.).)

Если вы купите готовый сетевой кабель, то заметите, что оба конца обжаты разъемами. И это хорошо, если возможно, всегда используйте готовые кабели, которые бывают разных подходящих ( коротких) длины , для подключения проводных устройств к вашей сети.

Да, вы можете сделать один (я сам сделал много), но я бы порекомендовал вместо с использованием разъемов (обжимных) на концах кабелей, когда дело доходит до домашней проводки. Лучше всего превратить их в сетевые порты.Я говорю из-за многолетнего опыта.

Вот несколько причин:

  • Меньше работы: Гораздо проще и быстрее подключить порт (разъем RJ45) к кабелю.
  • Более высокие шансы на успех: Вероятность ошибки с домкратом намного на тоньше, чем с обжимом. Обратите внимание, и вы сможете сделать идеальный сетевой порт с первой попытки – подробнее ниже.
  • Стабильность: Сетевой порт остается неподвижным, что позволяет кабелю за ним оставаться неизменным.
  • Гибкость: Если у вас есть сетевой порт, вы можете использовать кабель любой длины для подключения к нему.

Тем не менее, давайте все согласны с тем, что мы будем использовать разъемы RJ45. Теперь цель – создать сетевой порт на любом конце кабеля .

Также можно купить домкраты оптом. Вам нужно два для каждого кабеля, так что получите столько, сколько вам нужно, а затем еще пару в качестве запасных. Стоят они относительно недорого.

Домашняя проводка: подходящие кабели и разъемы

Упомянутый выше тип кабеля для больших объемов (CAT5e, CAT6 и т. Д.) Является лишь частью сделки.Фактический класс сетевого кабеля также зависит от того, что вы подкладываете на каждом конце, в зависимости от того, какой из них ниже.

Итак, если вы используете общий кабель CAT5e с гнездами CAT6, вы получите сетевой кабель CAT5e. И правило всегда заключается в использовании кабеля и модульных бит той же марки .

Если вам по какой-то причине придется их перепутать, имейте это в виду:

Вы можете использовать гнезда CAT6 (или обжимы) на кабеле CAT5e, но наоборот – не лучшая идея. Итак, если вы решите использовать проводку CAT6, не используйте концевые биты CAT5e.

Также убедитесь, что вы используете одного и того же типа на обоих концах кабеля.

Патч-панель состоит из множества разъемов RJ45 (сетевых портов), расположенных в одном месте для облегчения управления.

Если вы хотите проложить пять или более кабелей, рекомендуется приобрести патч-панель для их концов А вместо множества отдельных сетевых портов.

Каждый порт на панели пронумерован, что позволяет узнать, какой кабель к какому месту идет. (То есть, если вы также пронумеруете другой конец кабелей такими же цифрами.)

Между прочим, если вам нужно проложить больше кабелей, чем количество портов LAN на вашем маршрутизаторе, то пора также получить коммутатор, чтобы добавить больше портов к маршрутизатору.

Необходимые инструменты

Для работы, которую мы собираемся выполнить, а именно для превращения концов кабеля в сетевые порты, нам понадобятся два устройства. Оба относительно недорогие, стоят около 20 долларов каждый.

Мои верные инструменты для перфорации (красный) и обжима, я использую их много лет, и они до сих пор работают хорошо. Обратите внимание на 12-портовую патч-панель и одиночный разъем.
Инструмент для пробивки отверстий

Это устройство, с помощью которого вы вставляете внутренние провода кабеля в гнездо. Пользоваться им очень просто и весело.

Обжимной инструмент (или ножницы)

Этот инструмент предназначен в первую очередь для обжима сетевого кабеля, превращая его концы в сетевые разъемы. Но он также отлично подходит для разрезания кабеля или снятия его экранирования, чтобы обнажить внутренние провода.

А вот за то, что мы здесь делаем, вы можете обойтись ножницами.

Электромонтаж в вашем доме: внутри сетевого кабеля

Внутри каждого сетевого кабеля (категории CAT5e или выше) вы найдете восемь маленьких проводов в четырех витых парах.

Каждая пара имеет свой собственный цвет, включая синий, оранжевый, зеленый и коричневый, причем один провод имеет сплошной цвет, а другой – в основном белый с цветной полосой.

Важно знать эти цвета, поскольку каждый провод должен соответствовать разъему в определенном порядке.

Четыре витые пары проводов внутри сетевого кабеля. Обратите внимание на тягу.

Кроме этого, вы также найдете тонкую, но очень прочную веревку, которая служит опорой, когда вам нужно протянуть кабель из одного места в другое.

В результате вы можете довольно сильно натянуть сетевой кабель, не повредив его. Только не тяните слишком сильно .

Между прочим, при прокладке сетевого кабеля убедитесь, что вы немного провисаете, а затем оставляете лишние на обоих концах. Его всегда можно обрезать короче или свернуть, но сделать наоборот очень сложно.

Схема подключения

Чтобы добавить порт (или разъем) к концу кабеля, необходимо знать схему подключения. Их два, в том числе Т-568А и Т-568Б .

(Не беспокойтесь о деталях этих чисел. Считайте их собственными именами.)

Это популярные оконечные устройства или выводы для кабелей Ethernet категории CAT5e и выше. Это два конкретных способа согласования цвета проводов с контактами клеммных колодок (разъема или порта).

Т-568А против Т-568Б

Любой из этих шаблонов будет работать, пока вы используете один и тот же на на обоих концах . В данном случае у нас есть стандартный кабель Straight-Through Ethernet .

(Если вы используете T-568A на одном конце и T-568B на другом, вы сделаете Crossover Ethernet кабель. Этот кабель не будет работать как прямой, но он отлично подходит для подключения двух устройств. непосредственно без маршрутизатор между ними. Тем не менее, не – хорошая идея перепутать два конца кабеля. Выберите один и используйте его. Последовательно!)

Стоит отметить, что в целом T-568B является предпочтительной схемой подключения, которую я использую для этой статьи, а также в реальной жизни.Если вы покупаете готовый кабель, скорее всего, он также использует эту схему подключения.

Между прочим, если вы используете неправильные шаблоны (даже если они одинаковы на обоих концах), кабель не будет работать вообще или работать на пониженной скорости (10 Мбит / с или 100 Мбит / с). Ничего хорошего.


Чтобы узнать, использует ли кабель какой шаблон, взгляните на его разъем. Сначала переверните его так, чтобы сторона с зажимом находилась подальше от вас. Итак, если первая булавка – зеленая полоса, это T-568A; если полоса оранжевая, это Т-568Б.

Две общие клеммы сетевых кабелей.

Теперь посмотрим на другой конец. Если он такой же, значит, это прямой кабель. Если нет, то это кроссовер. (По умолчанию все сетевые кабели прямые, вы должны указать, что вы хотите, чтобы кроссовер нашел его.)

Конечно, всегда можно отрезать кончик кабеля и заново его обжать. Однако, опять же, в этом посте мы этого не делаем.

Как вы можете понять из вышеприведенной схемы, обжатие кабеля довольно болезненно и подвержено ошибкам.

Это потому, что:

  1. Сначала вы должны расположить всех восьми маленьких проводов в определенном порядке, как показано выше – удачи в этом!
  2. Затем отрежьте кончики проводов, чтобы все они были ровными – удачи снова!
  3. Затем вставьте их все в крошечный обжимной штекер, не нарушая рисунка – убедитесь, что вы задерживаете дыхание, когда находитесь на нем.
  4. После этого вставьте саму вилку с неплотно присоединенными проводами в отверстие обжимного устройства.
  5. Наконец, обожмите все это одной рукой, скрестив пальцы другой, в большой надежде, что порядок проводов не будет нарушен во время процесса.

Хорошо, это не , что больно, но вы поняли.


Подключение вашего дома: как сделать сетевой порт

Сделать сетевой порт (CAT5e или выше) на конце кабеля намного проще, чем превратить его в разъем.

Вам нужно иметь дело только с одним проводом за раз.Если вы не страдаете дальтонизмом, вы не можете ошибиться. Следующие шаги помогут.

Кстати, для фотографий я использовал детали CAT5e, но все то же самое, если вы используете CAT6 и выше эквиваленты.

Кроме того, фотографии служат только в качестве примеров и не являются частью реального проекта – я был бы слишком занят, чтобы делать фотографии (и моя рука не была бы такой фотогеничной).

1. Определите схему подключения

Взгляните на разъем и определите, какую схему подключения вы будете использовать.Опять же, подойдет любой, но Т-568Б – самый распространенный.

Обратите внимание на то, что каждая канавка имеет свой цвет, соответствующий жилкам кабеля, как упоминалось выше.

Крупный план сетевого Keystone Jack: обратите внимание на рисунок T-568B, нижний ряд цветов: оранжевый, сплошной оранжевый, синий, сплошной синий. Остальные по ту сторону.

2. Подготовьте провод

Обрежьте кончик кабеля, чтобы удалить части внутренних проводов, которые вы могли случайно повредить во время установки – что-то, что произошло в случае Мартина, касалось верхней части столба.

Снимите примерно 1 дюйм экрана, чтобы вывести провода.

Теперь используйте обжимной инструмент (или ножницы), чтобы удалить около 1 дюйма (2,5 см) экрана, чтобы обнажить медные провода. Разложите их витыми парами. (Вы можете отрезать шнурок или просто убрать его с дороги.)

3. Установите провода на домкрат

Держите пары как можно вместе. Теперь прижмите их по отдельности к пазам домкрата, подбирая цвета рисунка (в данном случае T-568B.)

Нет необходимости прижимать их слишком сильно, достаточно сильно, чтобы они не выпали.

Прижмите провод по отдельности к разъему в соответствии со схемой подключения (T-568B). Вот правая сторона.
А вот и левая сторона.
А вот сверху.

4. Бей их!

А теперь самое интересное. Используйте инструмент для перфорации, чтобы протолкнуть провода в канавку – по одной.

Поместите инструмент Punch-down поверх канавки так, чтобы сторона с лезвием находилась снаружи.

Для этого понадобится поверхность (подойдет стена). Убедитесь, что вы поместили острие инструмента на за пределами – это обрежет лишнюю проволоку. Теперь быстро нажмите на нее. Вы услышите приятный звук щелчка.

Обратите внимание, как обрезается лишний провод.
Все чисто!

Повторите то же самое с остальными проводами, и вы получите сетевой порт, идеально подключенный к кабелю. (Крепление на самом деле очень плотное, намного прочнее на , чем соединительная головка с ручным обжимом.)

5. Присоедините порт к лицевой панели

Теперь, если у вас есть монтажная коробка, прикрепите порт к лицевой панели коробки, и миссия выполнена. В противном случае вы можете приобрести коробку для поверхностного монтажа. Даже если вы оставите кабель свободным, у вас все равно будет только сетевой порт.

У каждого Keystone Jack есть зажим, чтобы он плотно прилегал к лицевой пластине.
Как это.
Вот настоящий новый сетевой порт.

Вот и все. Теперь повторите тот же процесс с другим концом кабеля и остальных кабелей, и вы только что серьезно подключили свой дом.

Подключение коммутационной панели похоже на подключение кучи разъемов в одном месте. Принцип тот же: вы подбираете цвета проводов с канавками на панели.

Подключение коммутационной панели осуществляется по тому же принципу, что и для одиночного разъема.

Под каждой панелью вы также увидите схемы распиновки для методов подключения T-568A и T-568B. Выберите один и последовательно придерживайтесь его. Кстати, на патч-панели вы можете найти все восемь проводов кабеля с одной стороны.

Патч-панель упрощает организацию сетевых кабелей и управление ими.

Опять же, убедитесь, что у вас есть панель с достаточным количеством портов для того количества кабелей, которые вы проложили. В этом примере я использовал панель с 12 портами, хотя у меня было всего шесть строк. Кстати, я закончил эту работу менее чем за 30 минут, включая время, потраченное на фотографии.

Электромонтаж в вашем доме: вынос

Опять же, то, что я описал выше, является самой простой частью домашнего электромонтажа, хотя это может показаться самым устрашающим. Будем надеяться, что последнее значение будет только с до , чтобы вы прочитали этот пост.

Итак, вот трюк: попросите кого-нибудь долговязого сделать саму работу по прокладке кабелей. Как только концы кабелей будут торчать из стены (или пола), отправьте их домой! Пришло время развлечься и сэкономить деньги на работе.

Очень приятно видеть, насколько улучшилась ваша домашняя (Wi-Fi) сеть после этого, особенно когда вы можете утверждать, что сделали это (все) самостоятельно!

Как проложить электрические провода в готовой стене

Добавление или расширение электрической цепи – это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле соединения проводов довольно просты, если у вас есть базовые представления об электромонтажных работах.Проложить кабели через готовые стены – сложная задача. Прокладывать кабели через недостроенные подвалы или чердаки достаточно легко, но проложить их внутри готовых стен – другое дело.

Во время крупных проектов реконструкции вы можете проложить провода там, где они должны быть, удалив гипсокартон и пропустив кабели через стойки и полости потолка. В других ситуациях удалять гипсокартон непрактично и нежелательно – это грязный и дорогостоящий процесс, которого лучше избегать, если можно.

Но можно добавлять или расширять контуры в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется при замене старой проводки новым кабелем во время обновления системы.

Есть несколько методов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Включает ли это простое расширение цепи от существующей розетки до новой точки? Вы управляете совершенно новым контуром от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный трубчатой ​​проводки, новым кабелем NM? Подход электрика будет зависеть от объема работы, но все работы по модернизации проводки используют аналогичные методы.

В примере, описанном здесь, мы проводим простую петлю из одного места новой стенной коробки в другое, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проложена петлей из одного места коробки вниз или вверх в подвал, подполье или чердак, а затем через балки пола перед входом в полость стойки, где расположена следующая коробка.

Интересный факт

Есть третий вариант разводки. Это включает в себя прокладку проводов с дорожками качения (например, для изделий Wiremold) по поверхностям стен, но это может выглядеть непрофессионально – и это может быть запрещено электрическими правилами в некоторых областях.

Учитывать проблемы с кодом

Не забудьте проконсультироваться с местным законодательством о требованиях к кабелю. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо пропустить через отверстия или прорези в балках, а не прикреплять скобами к лицевой стороне балок. Таким образом, при протягивании отрезка кабеля NM между новыми стеновыми коробками процесс может включать пропускание его через отверстия, просверленные в балках пола, чтобы добраться до полости стойки.

Также убедитесь, что калибр провода соответствует силе тока цепи.Для стандартных 120-вольтных ответвленных цепей используется провод 12 калибра для цепей на 20 ампер и провод 14 калибра для цепей на 15 ампер.

Прежде чем начать

При добавлении или замене проводки в готовых стенах большинство электриков будут пытаться проложить горизонтальную часть кабеля на недостроенном чердаке, в подвале или в местах для ползания, пропуская кабель вниз или вверх через полость стены, через балки пола или потолка. , а затем вертикально через другую полость стойки к следующему проему стенной коробки.Для горизонтальной части кабельной трассы это может включать сверление отверстий в балках, через которые будет проходить кабель.

Это сильно отличается от того, как в доме проводят электромонтаж во время нового строительства, когда горизонтальные кабельные трассы прокладываются непосредственно через стойки от одного места розетки к другому до того, как будут установлены поверхности стен. Но когда вы прокладываете провод в существующей конструкции, метод петли предотвращает дорогостоящий и трудоемкий процесс вскрытия стен и исправления их после прокладки проводов.

При удлинении цепи, например, электрик может провести кабель вертикально от существующей розетки до чердака или вниз в подвал, через балки до места прямо над или под местом расположения новой коробки, а затем в эту стену. полость к отверстию новой электрической коробки. Для домашнего мастера, выполняющего эту работу, самая сложная часть – это придумать способ пробить стеновые пластины вверху или внизу стены, чтобы протянуть кабель в подвал или чердак.

Если работа включает в себя простое расширение цепи – например, при добавлении дополнительной розетки в комнате – некоторые электрики снимут молдинг плинтуса, сделают выемку в гипсокартоне в области, скрытой плинтусом, а затем просверлите отверстия для доступа через шпильки для подключения кабеля. от места к месту. Это довольно простой способ проложить кабели от одного места коробки к другому. Когда плинтусы будут переустановлены, отверстия будут закрыты – нет необходимости в ремонте.

Прокладка проводов в существующем доме через стены

Прокладка проводов в существующем доме

В этом руководстве объясняется, как протянуть проволоку через стены в существующем доме – после установки гипсокартона.Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации. Панель проводки дает возможность подключать все провода к центральному месту вместо того, чтобы прокладывать провода из комнаты в комнату. На странице «Типы проводов» описаны различные типы проводов, которые вы можете использовать. В Руководстве по окончательной обработке объясняется, как заделать провода (надеть концевые соединители) после того, как вы подведете их к розетке. В Руководстве по деталям перечислено, что вам нужно для реализации проекта. Как минимум, вам понадобится рыбная лента, изолента, пила для гипсокартона и прибор для поиска гвоздей.Вам также могут понадобиться молоток и зубило, если вы будете надрезать шпильки или балки.

Планирование прокладки электропроводки

Сначала вам нужно будет выбрать начальное и конечное местоположение для вашего провода, а затем определить путь, по которому будет проходить провод. Прежде чем вырезать отверстия, важно продумать путь прохождения проволоки. Некоторая гибкость в расположении розетки может значительно облегчить прокладку сложного провода. Некоторые моменты, которые следует учитывать при прокладке провода:

  • Используйте прибор для поиска стоек, чтобы определить точное расположение стоек в стене.Шпильки имеют ширину 1 1/2 дюйма и обычно находятся на расстоянии 16 или 24 дюймов друг от друга (кроме окон, дверных проемов и других стен). Убедитесь, что вы не прорезаете отверстие прямо над шпилькой.
  • Определите, что находится по ту сторону стены. Возможно, вам придется провести несколько творческих измерений, чтобы найти одно и то же место на обеих стенах. Иногда легче сосчитать стойки на каждой стене, зная, что они находятся на расстоянии 16 дюймов или 24 дюймов. Розетки не подходят друг к другу в одной стене. Кабина с лекарством может мешать работе встроенного в стену динамика.Воздуховод может всему мешать.
  • Затем определите, что находится внутри стены. Если это внешняя стена, то она будет заполнена утеплителем. Это не значит, что вы не можете им пользоваться, но это усложняет удочку. Вам также следует пройти в подвал или на чердак, чтобы посмотреть, какие трубы и провода проходят через эту стену. Вы не должны вырезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной комнаты наверху, проходящие через эту стену. Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода.Сетевая розетка будет закреплена на шпильке, а силовой провод будет проходить либо вверх, либо вниз от этой шпильки. Любой кабель, Интернет … провода должны быть проложены на расстоянии не менее 12 дюймов от силовых проводов. Когда ваши провода должны пересекать электрический кабель, они должны проходить под углом 90 градусов.
  • Другая проблема заключается в том, что огонь останавливается горизонтально между двумя стойками. Эти доски могут помешать вам провести провод по стене. Строители также иногда используют горизонтальные 2х4 по обе стороны от двери, чтобы стена не тряслась, когда дверь захлопывается.Лучший способ найти место для остановки огня – использовать прибор для поиска гвоздей вверх и вниз по стене, где вы будете прокладывать провод, особенно если эта стена находится рядом с дверью.
  • Для проводов, проложенных внутри стен, вам следует приобрести огнестойкий провод, рассчитанный на прокладку через несколько этажей. Для проводов, проходящих рядом с дымоходом, вы можете приобрести провода с номинальными характеристиками.
  • Не обрезайте проволоку с катушки, пока не закончите ее прохождение. Если вы перережете провод, а затем пропустите его, вы почти всегда обрежете его слишком коротко.Лучше не сокращать, пока вы не закончите (или хотя бы частично), а затем вы должны добавить пару футов к своей оценке.
  • Наконец, обязательно прочтите все это руководство перед тем, как приступить к резке. На странице «Прокладка проводов» также есть множество полезных советов по идентификации проводов, труб и воздуховодов с изображениями их внешнего вида до установки гипсокартона. Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему и ознакомиться с тем, как стены выглядят изнутри.

Теперь, когда вы понимаете, что находится в стене, определите, подходит ли выбранное вами расположение розетки / динамика. Будет ли перемещение выпускного отверстия на другой стороне шпильки в любом направлении вызывать больше или меньше проблем? Неужели так много проблем, что не запускается провод? Есть альтернативы для очень сложных установок. Acoustic Research делает плоский провод динамика, который приклеивается к стене, и вы можете закрасить его. При необходимости вы можете проложить провода, проложенные под плинтусом, по всему периметру комнаты.

Вырезание отверстий под розетки

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены. Вот почему я не люблю прорезать гипсокартон электроинструментом. Вместо этого я использую канцелярский нож / лезвие бритвы с установкой глубины лезвия на толщину гипсокартона. Для розетки я сначала проделываю отверстие размером 1 x 1 дюйм в центре коробки с помощью канцелярского ножа. Это отверстие достаточно большое, чтобы я мог видеть и прощупывать любые провода или трубы, но достаточно маленькое, чтобы его можно было легко залатать в случае, если я допустил ошибку.Убедившись, что все в порядке, я обрисовываю электрическую коробку, а затем вырезаю оставшуюся часть отверстия с помощью замочной пилы для гипсокартона или универсального ножа. Еще мне нравится резать гипсокартон на внешних стенах канцелярским ножом. Таким образом, он не прорежет бумажный барьер изоляции.

При отслеживании электрической коробки не включайте выступы сверху или снизу. Не забудьте протянуть провода через коробку, прежде чем вставлять коробку в отверстие. Затем затяните винты на передней части коробки, чтобы открыть выступы / клапаны, и потяните их к гипсокартону.Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу / подвалу и чердаку, вы сможете прокладывать провода без необходимости резать и ремонтировать гипсокартон. На втором этаже проведите провода по стене от чердака. На первом этаже проведите провода по стене от подвала. При необходимости используйте существующие воздуховоды или участки труб, чтобы провести провода от чердака в подвал.Все это будет подробно рассмотрено ниже.


Красный : Провод от чердака до подвала возле дымохода.
Синий : Провод от чердака до подвала с использованием возврата системы отопления, вентиляции и кондиционирования воздуха на втором этаже.
Зеленый : Провод от чердака к розетке на втором этаже.
Фиолетовый : Провод от подвала до розетки на первом этаже.

При установке на первом этаже просверлите половую доску, а затем подошву. Снизу в подвале нижняя часть половиц не дает точного определения того, где находятся стены.Измерение практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверливаете свой коврик. Хороший способ разметить, где просверлить отверстие для провода, – сначала просверлить небольшое пилотное отверстие на первом этаже в подвал. Прямо под розеткой, где вы хотите сделать отверстие для провода, просверлите небольшое отверстие под плинтусом на стыке стены и пола. Затем протолкните тонкую проволоку (или проволоку для плечиков) через это отверстие и найдите этот провод, проходящий через потолок в подвале.Эта проволока должна выходить прямо под гипсокартон. Шпильки имеют ширину 3 1/2 дюйма, поэтому переместите их на 1 1/2 дюйма к стене, чтобы получить центр стойки. Опять же, не забудьте посмотреть, прежде чем просверлить это пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло будет проходить сквозь пол. Убедитесь, что в этом месте в подвале нет проводов или труб. Также не проталкивайте сверло через пол без надобности. Пол будет толщиной не более 3/4 дюйма.

Установка второго этажа проще, потому что двойная верхняя пластина будет видна с чердака.Убедитесь, что вы просверлили эти доски прямо вниз. Я действительно сталкивался с тройными верхними пластинами (общая толщина 5 1/2 дюйма), а небольшой угол сверла может привести к тому, что вы вылезете через потолок или стену, а не окажетесь между стойками. Примечание. Всегда надевайте лицевую маску, когда на чердаке используется изоляция из стекловолокна.

Иногда бурение сверху или снизу не подходит. Может у вас нет подвала или чердака. Существуют гибкие сверла, предназначенные именно для этого.Эти сверла могут быть длиной до 6 футов и могут использоваться для одновременного просверливания нескольких шпилек или балок. Вырежьте отверстие для выпускного отверстия, а затем воткните гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или в сторону. Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одной из этих длинных гибких насадок. Если вы просверливаете 3 шпильки за раз, не имея возможности видеть, что между ними, вы легко можете просверлить трубу, электрический провод или воздуховод.Ищите вентиляционные отверстия, выпускные отверстия, раковины … сверху и снизу от места сверления (на всех этажах), чтобы определить, может ли что-то быть в этой стене.

Ловля проволоки сквозь стены

Теперь вы готовы ловить проволоку. Обычно это задача двух человек. В подвале или на чердаке протяните ленту с проволочной рыбой через просверленное отверстие. Попросите кого-нибудь на другом конце протянуть отверстие в гипсокартоне, схватить рыбную ленту и протянуть ее, высовывая из отверстия примерно ногу.Затем прикрепите проволоку к рыболовной ленте и протяните ее обратно.

Чтобы правильно обмотать провод, сначала снимите изоляцию. Затем оберните проволоку вокруг крючка на ленте, как показано выше. Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выпуклостей, из-за которых он может застрять при протягивании. Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать заново. Большинство проводов (особенно коаксиальный кабель) не должны изгибаться под большими углами.Протянув проволоку, отрежьте отогнутую часть проволоки и выбросьте ее.

Провода от чердака до подвала

Теперь, когда вы проложили провода от розетки до подвала или чердака, вам может потребоваться проложить провод от чердака к подвалу. В идеале, в вашем доме должна быть будущая труба, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели. Если нет, то вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли проложить провод в том же районе.Это может быть дымоход для печи / водонагревателя, радоновая трубка, водопровод, отопительный канал / возврат или дымоход камина. Не разрезайте дымоход или радоновую трубку, потому что это может привести к выбросу вредных химикатов в ваш дом. Кроме того, дымоход и дымоход могут сильно нагреться, что может привести к возгоранию ваших проводов. В этом руководстве будут рассмотрены два разных метода: прокладка провода возле дымохода (красный провод в примере выше) и прокладка провода в возвратной магистрали HVAC второго этажа (синий провод в примере выше).

Если вам необходимо проложить провода рядом с дымоходом, всегда держитесь на расстоянии не менее 1 дюйма от дымохода и используйте огнестойкий провод. Для дымохода проволока должна находиться на расстоянии 12 дюймов от дымохода. С чердака опустите рыбную ленту до подвала, подсоедините провод и протяните его обратно. Плотно закрепите провода с помощью скоб в нижней и верхней части трассы, чтобы убедиться, что проволока не изгибается посередине и не приближается к дымоходу. Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте.Если вам необходимо просверлить отверстие, убедитесь, что он находится на расстоянии не менее 1 дюйма от дымохода. Острые края этого отверстия могут со временем порезать провод, поэтому используйте втулку для защиты провода. Вы также можете обрезать края отверстия ножницами и загнуть острые края. Для получения дополнительной информации о прокладке проводов возле дымохода обратитесь к местным строительным нормам. Строительные нормы и правила различаются в зависимости от города и округа. Неправильная проводка может привести к тому, что вы не проведете осмотр дома и не сможете продать свой дом.

Пропустить провода через возвратный трубопровод системы отопления, вентиляции и кондиционирования воздуха сложнее, но и безопаснее. Во-первых, найдите возврат на втором этаже во внутренней стене, которая проходит во всю высоту дома. По сути, это означает найти вентиляционное отверстие (например, то, что внизу слева), где, как вы знаете, есть стена на первом этаже, прямо под стеной на втором этаже. Выкрутите винты и снимите решетку со стены. С фонариком и зеркалом посмотрите в стену, чтобы убедиться, что до подвала есть свободный путь.Строители будут использовать пространство между стойками и гипсокартоном, чтобы сформировать обратный канал, поэтому для возврата не требуется листовой металл, пока вы не доберетесь до подвала. Следующим шагом будет поиск дна этого воздуховода в подвале. Скорее всего, он будет покрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа. Подденьте листовой металл, используя молоток, чтобы удалить гвозди, или отвертку с плоской головкой, чтобы поддеть листовой металл. Нет необходимости удалять его полностью.Достаточно, чтобы пропустить через него провод. Еще раз посветите фонариком через обратку на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный воздуховод. Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие в двойной верхней пластине на чердаке. Я предпочитаю воткнуть дрель в вентиляционное отверстие и сверлить на чердаке, а не на чердаке. Только не роняйте дрель. Перед бурением пройдите на чердак и найдите верхнюю пластину 2×4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней нет проводов, которые могут быть порезаны сверлом.Теперь вы готовы запустить провода. Вы можете позволить силе тяжести сделать работу и просто протолкнуть провода вниз от вентиляционного отверстия второго этажа, а затем протолкнуть другой конец через отверстие в чердак. Если это не сработает, используйте рыболовную ленту. Когда вы закончите прокладывать провода, прибейте их к одной из шпилек, чтобы их не было видно через решетку на обратной стороне.

Проволока через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется разрезать и залатать гипсокартон.Сколько нужно отрезать гипсокартон, зависит от того, насколько хорошо вы выберете путь прохождения провода. Используя прибор для поиска стоек, определите, в каком направлении балки перекрывают потолок. Вы хотите протянуть провод к балке (зеленый провод внизу), а не к балке (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву в область между стойками, как если бы вы подключали розетку на первом этаже. Убедитесь, что у вас есть сверло достаточно большого размера для всех проводов, которые вы собираетесь проложить.Обычно бит в 1 дюйм позволяет проложить несколько коаксиальных проводов и кабелей категории 5. Затем вам нужно будет вырезать и удалить L-образный кусок гипсокартона над этим отверстием, где стена встречается с потолком. При разрезании гипсокартона постарайтесь вырезать его целиком и нанести как можно меньше повреждений. Повторное использование вырезанного участка упростит ремонт гипсокартона. Используя молоток и зубило, прорежьте путь в верхней пластине стены, чтобы можно было провести провод от стены к потолку. Затем протяните проволоку от подвала до верха стены и протяните ее в комнату.

Если ваши балки работают неправильно, попробуйте вместо этого проложить провод в другой стене. Если вам нужно протянуть проволоку к балкам, вы можете использовать длинное гибкое сверло или вырезать часть потолочного гипсокартона на каждой балке и надрезать ее молотком и зубилом, чтобы освободить место для проволоки. По коду вы не можете сделать надрез на балке размером 2 “x6” или меньше. Выше, вы не можете сделать надрез более чем на 1/6 его высоты. На самом деле, вам все равно не нужно делать надрез больше 1/2 дюйма.

Сделав надрез в шпильке или балке, закройте выемку металлической пластиной, чтобы потом случайно не просверлить или пробить гвоздь. Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последний шаг – вырезать отверстие под динамик. Используйте прибор для поиска стоек на потолке, чтобы найти балки. Балки потолка могут находиться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика. Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как выходы) на случай, если отверстие находится в плохом месте.Используя это небольшое отверстие, убедитесь, что в потолке нет воздуховодов или водопроводных труб, которые мешали бы вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете. Затем обведите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте потолок из гипсокартона с помощью канцелярского ножа или замочной пилы для гипсокартона. Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала прорежьте отверстие для динамика, затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика. к стене. Если сверло недостаточно длинное, вам также может потребоваться просверлить отверстие от стены обратно к динамику. Чем больше балок вы просверлите, тем сложнее будет выловить проволоку позже. Вы будете сверлить между балками, не зная, что там есть, поэтому определите, есть ли там стены (с электрическими розетками, воздуховодами…) или любые ванные комнаты над этой зоной на втором этаже. Если есть вероятность, что между скрытыми балками есть водопровод, электрический провод или воздуховоды, то это, вероятно, более безопасно.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
