Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

индукционные
электронные (статические)

2. По классу точности счетчики:

рабочие
образцовые

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

однофазные (1ф 2Пр однофазный двухпроводный)
трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

По количеству измерительных элементов:

одноэлементные (для однофазных сетей (1ф 2Пр))
двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

прямого включения счетчика
трансформаторного включения счетчика:

подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

простые
многофункциональные

По количеству тарифов:

однотарифные
многотарифные

8. По видам измеряемой энергии и мощности:

активной электроэнергии (мощности)
реактивной электроэнергии (мощности)
активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Например:

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

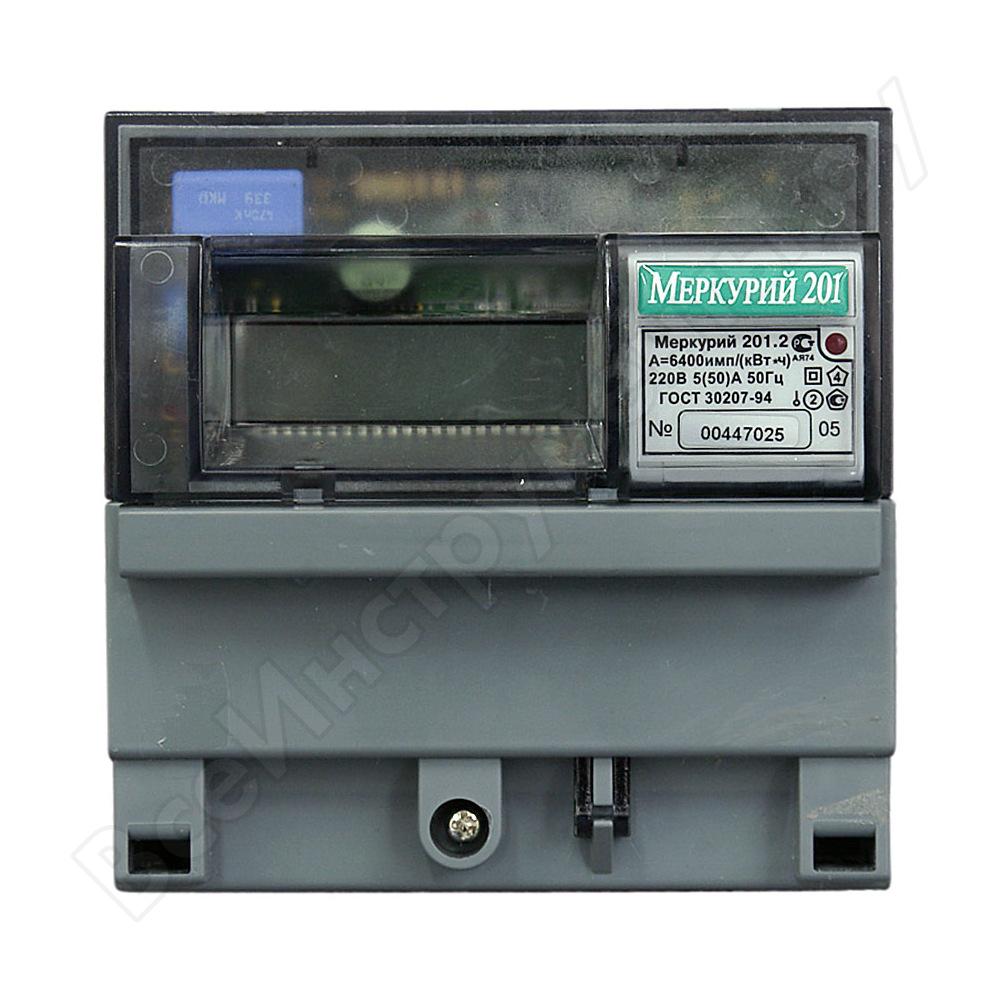

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются

счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

Класс точности не хуже 0,5S
Соответствие требованиям ГОСТ Р (52320-2005, 52323-2005, 52425-2005)
Наличие сертификата об утверждении типа

Функциональные требования:

Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)

Ведение автоматической коррекции времени
Ведение автоматической самодиагностики с формированием обобщенного сигнала в «Журнале событий»
Защиту от несанкционированного доступа к информации и программному обеспечению
Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

попытки несанкционированного доступа
факты связи со счетчиком, приведших к каким-либо изменениям данных
изменение текущих значений времени и даты при синхронизации времени
отклонение тока и напряжения в измерительных цепях от заданных пределов
отсутствие напряжения при наличии тока в измерительных цепях
перерывы питания

– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации.

(-40.. +550С)

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

Счетчик электроэнергии. Виды и работа. Применение и особенности

Счетчик электроэнергии – это измерительный прибор для учета расхода потребляемого электричества. В зависимости от модификации устройство может работать в сетях постоянного или переменного тока. Единицей исчисления потребления выступает кВт/ч или А/ч.

Классификация счетчиков

Счетчики принято делить по трем критериям:

Типу измеряемой величины.
Способу подключения.
Конструкции.

При выборе необходимо обращать внимание на все три критерия, подбирая оптимальный прибор под требуемые параметры электрической сети и уровня потребления энергии.

Разновидности по типу измеряемой величины

Классификация счетчиков по типу измеряемой величины является самой простой для понимания даже человеку, который далек от знаний о принципе работы электросетей. Все приборы разделяют на однофазные и трехфазные. Однофазный счетчик электроэнергии предназначен для подключения к сетям переменного тока 220 В, 50 Гц. Трехфазные устройства работают с электросетями 380 В, 50 Гц. При этом они могут проводить измерения и при подключении в однофазной сети.

Однофазные приборы можно встретить в любой квартире или доме. Именно они рассчитаны для бытового пользования. Трехфазные устройства в большинстве случаев применяются на промышленных объектах, где проложена трехфазная электросеть, требуемая для работы мощного оборудования. В зависимости от модификации трехфазные счетчики могут иметь подключение на три или четыре провода.

Классификация по способу подключения

По способу подключения счетчики разделяются всего на две группы. Существуют приборы прямого включения и трансформаторного. Первые напрямую подсоединяются в сеть, а вторые нуждаются в подключении со специальным трансформатором, который включается в цепь перед самим счетчиком.

Разновидности по конструкции

Современные счетчики бывают в 3 вариантах конструкции:

Индукционные.
Электронные.
Гибридные.

Индукционный счетчик

Индукционный (механический) счетчик электроэнергии имеет внутри неподвижные токопроводящие катушки, создающее магнитное поле. Получаемое от них поле влияет на подвижный элемент, представляющий собой диск, работающий по принципу проводника для электрических токов. При прохождении электроэнергии через диск, тот под влиянием магнитного поля катушек начинает оборачиваться, тем самым запуская механизм с таблом для подсчета. Чем интенсивнее проходящий ток, тем диск вращается быстрее. Механизм подсчета устройства спроектирован таким образом, чтобы определенное количество оборотов соответствовало изменению одного показателя на циферблате.

Механические приборы теряют свою актуальность, поскольку их конструкция является далеко не совершенной против более современных электронных счетчиков.

К недостаткам индукционных измерителей можно отнести:

Невозможности дистанционного снятия показаний.
Однотарифное измерение.
Низкая чувствительность.
Недостаточная защита от кражи электроэнергии.

Зачастую индукционные счетчики неспособны правильно рассчитывать уровень потребляемой энергии. Довольно часто при наличии слабого потребления, к примеру, при горении индикатора в блоке зарядного устройства телефона или бытового прибора, находящегося в режиме ожидания, счетчик вообще не реагирует, хотя и происходит минимальное потребление энергии. Кроме этого, отдельные модификации измерителей имеют совершенно противоположные проблемы. При включении мощного потребителя их диск оборачивается значительно быстрее реального уровня потребления энергии.

К преимуществам механических счетчиков можно отнести их действительно длительный срок эксплуатации и полную независимость от скачков электроэнергии. Они дешевые и довольно надежные. Но их класс точности соответствует уровню 2-2,5%, что является довольно низким в сравнении с электронными приборами.

Электронный счетчик электроэнергии

Электронный счетчик работает по иному принципу. В нем токи воздействуют на специальные электронные элементы, которые преображают их в импульсы. Количество импульсов пропорционально фактическому объему пропущенной энергии. В качестве считывающего механизма может применяться электронное или электромеханическое устройство, которое выводит данные на ЖК-дисплей. Электронные счетные элементы подходят для приборов, которые устанавливаются внутри квартир и домов. Электромеханический механизм применяется на счетчиках, монтируемых на фасадах зданий.

Главное преимущество таких приборов в их высокой точности. Они корректно отображают то количество энергии, которое пропустили для потребителей. Кроме этого, их электронные составляющие позволяют вести учет энергии по нескольким тарифам. То есть, они способны запоминать информацию о том, сколько энергии было употреблено в дневное время, а сколько в ночное. Это позволяет проводить оплату за потребляемое электричество по нескольким тарифам, если это предусмотрено договором с компанией поставщиком.

Данные приборы имеют продолжительный межповерочный период. В зависимости от производителя счетчик нуждается в сдаче на поверку раз в 4-16 лет.

Электронный счетчик имеет в своей конструкции энергонезависимые часы и счетные элементы, которые сохраняют данные в случае исчезновения напряжения в сети. Благодаря этому при включении после аварийного обесточивания вся информация об уровне использованной электроэнергии не будет обнуляться. При этом такие приборы имеют собственное программное обеспечение, которое проводит автоматическую корректировку времени, что важно в случае подсчета в нескольких тарифах. Также такие устройства имеют защиту от несанкционированного доступа, которая фиксирует такие попытки в журнале событий.

Электронные счетчики имеют высокий класс точности, который составляет не менее 1%. Такие приборы позволяют провести дистанционную проверку показателей без необходимости доступа в дом. Благодаря этому контролеру не обязательно заходить в квартиру, что особенно удобно, если жильцы в рабочие дни не присутствуют дома. Все же электронный счетчик электроэнергии имеет и недостаток, который выражается в высокой стоимости. Провести ремонт таких устройств значительно дороже, чем механических. Данные приборы весьма чувствительны к перепадам напряжения. В случае аварийной ситуации вполне вероятно перегорание прибора, что потребует его замены.

Гибридные счетчики

Сосуществует гибридный счетчик электроэнергии, который представляет собой прибор, сочетающий в себе элементы индукционного и электронного устройства. Проходимость потребляемой энергии считывается путем вращения диска, а показания выводятся на электронный циферблат. Такие счетчики, в отличие от чисто индукционных, способны проводить подсчет по тарифам.

Технические параметры электросчетчиков

Многие модели счетчиков, предназначенные для работы в одинаковых условиях, отличается между собой по точности и прочим характеристикам. Главным техническим параметром электросчетчика является точность. До 1995 годов все приборы имели максимально допустимый уровень погрешности 2,5%. После 1996 года требования к производителям счетчиков ужесточили, после чего для частного сектора начали устанавливаться приборы с погрешностью 2%. При этом счетчики старого образца являются не редкостью и эксплуатируются до сих пор с прохождением поверки. Все выпускаемые сейчас приборы учета имеют погрешность не более 2%. Обычно можно встретить счетчики с классом точности 0,5, 1 и 2%.

Кроме погрешности важным параметром является пропускная способность. Бытовые счетчики, рассчитанные на максимальный уровень потребления 5А и должны эксплуатироваться только в тех случаях, когда не применяются мощные электроприборы, потребляемые больше энергии. Если счетчик электроэнергии перегрузить, то может произойти короткое замыкание. Специально для этого он оснащается электрическими автоматическими выключателями, которые рассоединяют цепь для предотвращения таких последствий. Частым явлением стала установка более мощных автоматов, для предотвращения аварийного отключения с целью возможности питания более энергоемких потребителей. Такие приемы запрещены и противоречат технике безопасности. В случае если необходимо интенсивное потребление энергии нужно обратиться в компании по электроснабжению с заявлением об установке более мощного счетчика рассчитанного на ток до 20А или более, если подается 380В.

Особенности пломбирования

Счетчик электроэнергии, как и любой другой прибор учета, оснащается пломбами, которые нельзя нарушать, поскольку за это предусмотрены штрафы. В однофазных счетчиках устанавливается две пломбы. Одна затягивается на креплении кожуха, для предотвращения его разбора, а вторая на зажимной крышке. Кроме этого если прибор снимался для прохождения поверки, на нем могут быть установлены дополнительные пломбы, подтверждающие его пригодность и отсутствие постороннего вмешательства после проверки работоспособности.

Типы счетчиков электроэнергии – Счетчики электроэнергии – Свет – Статьи и исследования

14.03.2011

Свет / Счетчики и учет электроэнергии

В настоящее время используются счётчики электроэнергии нескольких основных типов:

Индукционные (электромеханические) счетчики.

Принцип работы индукционных счетчиков расхода электрической энергии довольно прост. Подвижная часть прибора, которая выполнена в виде металлического диска, вращается во время потребления электроэнергии. Специальный счетный механизм прибора учитывает количество оборотов диска, и выдает полученные показания. Количество потребленной энергии, в этом случае, прямо пропорционально числу оборотов диска. Самые дешёвые, качественные и простые. Но вытесняются из-за отдельных недостатков (отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учёта) электронными счетчиками.

Электродинамические счетчики.

Работают по несколько иному принципу – принципу взаимодействия магнитных потоков двух катушек, одна из которых неподвижна, а вторая свободно вращается в образующемся, в результате протекания электрического тока, магнитном потоке. Эти вращения катушки и учитывает считывающий механизм счетчика расхода электрической энергии.

Электронные счетчики

Программируемые, с жидкокристаллическим индикатором. На порядок дороже, но гораздо удобнее для не обладающих техническими навыками пользователей, долговечнее (межповерочный период 4-16 лет) и куда точнее в подсчёте израсходованной энергии.

Гибридные счётчики электроэнергии

Редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

На табличке счётчика обязательно указывают его тип, класс точности, силу тока, на которую он предназначен и класс защиты от напряжения. Кроме этого, с помощью спецсимволов обозначают, в каких цепях он может работать (двух-, трех – или четырехпроводных), должен ли прибор быть установлен строго вертикально.

индукционные, электронные, одно- и многотарифные

На чтение 5 мин Просмотров 776 Опубликовано 18.06.2019 Обновлено 03.06.2019

Каждое помещение, в котором проведена электроэнергия, имеет прибор учета электроэнергии. Исключения могут составлять лишь те сооружения, которые оснащены полностью автономной системой, например, ветряки и солнечные батареи.

Виды счетчиков электроэнергии

Однофазные индукционные счетчики электроэнергии

Электросчетчик — это прибор учета расхода электроэнергии переменного и постоянного тока.

Существует два типа данных устройств: электронные и индукционные модели. Все они отличаются принципом своей работы, но это никак не отражается на точности подсчетов, поскольку перед продажей каждое устройство проверяется и при необходимости калибруется сотрудниками соответствующих организаций. Компании независимые, поэтому подвоха в их деятельности ждать не стоит. Чтобы было проще определиться с подходящим видом электрического прибора в конкретном случае, нужно более детально изучить особенности каждого.

Индукционный

Данная разновидность широко распространена благодаря большому количеству преимущественных особенностей. Это традиционная конструкция, оснащенная вращающимся колесом. Работа основывается на принципах магнитного поля. Это поле образует несколько катушек – тока и напряжения. Они приводят диск в движение, который запускает счетный механизм.

Из недостатков стоит отметить точность подсчета. Погрешность находится в зоне допустимой, но результаты могли бы быть и лучше.

Существенное достоинство устройства – длительный срок службы. Некоторые производители дают гарантию на свои приборы 10-15 лет.

Электронный

Модульный трехфазный электронный электросчетчик

Эту разновидность можно считать относительно новой. Принцип работы основывается на измерении напряжения и силы тока в электрической сети. Отсутствуют какие-либо промежуточные механизмы, что обеспечивает высокую точность работы. Все показания отображаются на небольшом дисплее, а также хранятся во встроенной памяти. Более детально о достоинствах приборов:

Компактные размеры.
Его нельзя остановить или замедлить с помощью магнита.
Все модели оснащены многотарифной функцией.
Имеется встроенная самокорректировка показаний.
Удобное снятие показаний.
Точность показаний можно повысить дополнительно, для этого устанавливают специальную микросхему.

Несмотря на большое количество преимуществ, имеются и недостатки. Самый весомый – высокая стоимость.

Однотарифные и многотарифные виды электросчетчиков

Однотарифные приборы можно назвать традиционными. Это устройства, к которым привыкли все жители постсоветского пространства.

Многотарифные счетчики в России новика, поскольку вошли в обиход потребителей относительно недавно. Основная задача такого прибора – сокращение финансовых расходов потребителей. Суть экономии заключается в разнице стоимости электроэнергии от времени суток. В ночное и утреннее время она меньше, чем вечером.

Счетчик электроэнергии однофазный многотарифный CE102-R5.1 Счетчик электроэнергии однофазный однотарифный Тайпит Нева 103.5 1S0

Автоматический тип электросчетчика

Автоматический тип электросчетчика представляет собой разновидность электронных моделей. Особенность его заключается в автоматической передаче данных без участия домовладельцев. Процесс происходит своевременно, без потери личного времени. Такие устройства еще не очень распространены в России, но эксперты предполагают, что через 10-15 лет они будут в каждой второй квартире.

Преимущества и недостатки многотарифности

Разделение суток на зоны для контроля электроэнергии многотарифными счетчиками

Новые приборы учета имеют свои конструктивные особенности, а также преимущества и недостатки, которые обязательны к ознакомлению при выборе устройства. К достоинствам следует отнести:

Экологичность. Снижается количество вредных и отравляющих природу и людей выбросов в атмосферу.
Ощутимая экономия семейного бюджета. Как показывает опыт, прибор полностью окупается в течение одного года.
Облегчение работы электрических станций: экономия топлива, снижение стоимости ремонтных работ и обслуживания.

Из недостатков устройств стоит выделить лишь необходимость подстраиваться под тарифы счетчика. Если пренебрегать этим, количество расходов не сократится.

Класс точности приборов и их мощность

Таблица необходимых классов точности для расчетных счетчиков активной электроэнергии

Класс точности устройства в процентном соотношении вычисляет погрешность подсчетов. На сегодняшний день можно использовать электрические счетчики класса точности не менее 2.0.

Еще один важный параметр работы – мощность. Его учитывают еще при выборе прибора, исходя из суточного потребления электроэнергии – общая нагрузка на электрическую цепь в квартире, доме. В ассортименте есть счетчики с нагрузкой по току от 5 до 100 ампер.

Условия использования и методы крепления

Современные приборы учета фиксируются на специальную DIN-рейку или на болты.

С учетом условий работы оборудование делится на всепогодное, предназначенное для работы на улице, и используемое только в отапливаемых и сухих помещениях. Стоимость последних моделей ниже.

Какую модель лучше выбрать

Требования к счетчикам электроэнергии

При выборе прибора для учета потребляемой электроэнергии важно, чтобы были учтены требования ГОСТа:

Модель должна быть внесена в общий реестр, допущенных в РФ приборов учета, а также иметь непросроченное свидетельство о проверке.
Класс точности должен соответствовать регламентируемым нормативно-правовым актам (не ниже, чем 2.0).
Каждый прибор должен иметь пломбу с клеймом государственного образца на кожухе клеммных контактов. Если счетчик устанавливается впервые, нужно убедиться, что пломба не старше 2-3 лет.

Чтобы упростить процесс выбора, следует ознакомиться с рейтингом лучших моделей.

Однотарифный, однофазный	Меркурий 201; Энергомера СЕ-101; АВВ FBU-11200; Нева 101103.
Многотарифный, однофазный	Меркурий 200-2; Энергомера СЕ-102; АВВ FBU-11205; Нева МТ-114.
Трехфазный, однотарифный	Меркурий 231 АМ-01; Энергомера СЕ-300; Нева МТ-324; Нева 303-306.
Трехфазный, многотарифный	Меркурий 231 АТ-01; Энергомера СЕ-301.

К выбору электрического счетчика следует подойти со всей ответственностью, в противном случае показания могут быть неверными, что приведет к штрафным санкциям от организаций.

Как выбрать счётчик электроэнергии

По новым законам Российской Федерации все жилища должны быть оснащены счетчиками воды, тепла, газа и электроэнергии. Как только в квартире или доме появляются, многие люди начинают задумываться об экономии. Рассмотрим в этой статье, как правильный счётчик электроэнергии поможет сэкономить на коммунальных платежах.

Виды электросчётчиков

Сегодня производители выпускают огромное количество модификаций приборов учёта. Главное их отличие – по назначению: для трехфазной или однофазной сети. Первые используются в стандартных линейных сетях с напряжением в двести двадцать вольт, а вторые – в трехфазных с напряжением 380 вольт. По принципу действия счетчики подразделяются на электронные и индукционные, а электронные, в свою очередь, – на однотарифные и многотарифные.

Требования к счетчикам

Все счетчики должны быть сертифицированы, то есть внесены в Государственный реестр средств измерений РФ. Без этого энергосбытовая организация не сможет обеспечить поверку прибора, которая по закону проводится каждые 8-16 лет. По современному стандарту класс точности счётчика должен быть не ниже 2%.

Индукционный или электронный: какой счётчик электроэнергии лучше

Индукционные измерители с вращающимся диском все помнят с самого детства. К их плюсам относятся небольшая стоимость, долговечность и сравнительно неплохая точность. В прежние времена, когда цены на энергоносители дотировались государством, они устраивали практически всех. Но времена изменились: теперь, когда мы платим 100% стоимости электричества, стали необходимы счетчики с хорошим уровнем точности.

Электронный счетчик по точности измерений значительно превосходит своего индукционного «собрата»: 0,5–1,0% против 2%. Но главное, что свою точность он сохраняет в условиях меняющихся нагрузок, когда показания индукционного счетчика очень сильно отклоняются. Если вы не хотите переплачивать за электроэнергию, правильно будет установить именно такой счетчик.

Кроме того, современные здания принято оснащать автоматизированной системой учета электричества, которая подразумевает применения электронных измерителей. И даже в старых зданиях при плановых заменах управляющие компании, отвечая на вопрос, какой счётчик электроэнергии лучше поставить, рекомендуют электронные счетчики.

Сколько тарифов выбрать?

Индукционный счетчик работает только по одному тарифу, а электронные бывают однотарифные и многотарифные. Если счетчик однотарифный, то и платить вам приходится по одному, усредненному тарифу (который, как можно догадаться, далеко не самый выгодный).

Какой нужен счётчик электроэнергии, зависит во многом от того, сможете ли вы сэкономить на тарифах. При замене старого счетчика на новый рекомендуется устанавливать хотя бы двухтарифный (но сейчас и они вытесняются из ассортимента многотарифными). Двухтарифный счетчик учитывает потребление электроэнергии по двум временным промежуткам – дневному с 7 до 23 часов и ночному – с 23 до 7 часов. При этом ночью электрическая энергия учитывается по льготному тарифу – в два раза дешевле. Соответственно, если подключать энергоемкие приборы (отопление, накопительные водонагреватели, стиральные машины) в ночное время, то получается реальная экономия.

Перед тем, как окончательно выбрать счетчик электроэнергии, помните, что при использовании многотарифного прибора учета его нужно согласовывать с энергосбытовой компанией. Ещё одним этапом станет заключение специального договора о поставке электроэнергии по двум или более тарифам. Но пусть вас не пугают эти дополнительные действия: выгода от использования таких приборов будет ощутимой.

Будущее тарифной системы учета электроэнергии

Специально принятая Правительством Российской Федерации «Программа ресурсосбережения России» предусматривает в ближайшем будущем переход от двухтарифной системы к многотарифной. При этом стоимость электроэнергии в часы пикового потребления и в «мертвое время» должна отличаться в разы. В идеале система учета должна включать в себя четыре тарифа, двенадцать сезонных, четыре типа тарифных дней, до тридцати двух праздничных дней в год, до восьми тарифных зон в течение суток, а также специальный аварийный тариф. В скором времени ставить приборы с такой сложной системой учета можно будет на всей территории России.

В данный момент в магазинах компании «АВС-электро» огромный ассортимент счетчиков электроэнергии для квартиры и частного дома от ведущих производителей: “Энергомера”, “Инкотекс”, “Тайпит” и Schneider Electric. Опытные продавцы-консультанты помогут выбрать подходящую именно под ваши задачи модель электросчетчика. Помните, что при правильном выборе, установке и эксплуатации прибора потраченные на него средства окупятся и избавят вас от лишних затрат в будущем.

Какие счетчики электроэнергии бывают. Какой счетчик электроэнергии выбрать, чтобы перестать переплачивать?

Как выбрать счетчики электроэнергии: виды и тарифы

В каждом российском многоквартирном или частном доме, в каждой квартире, везде, где есть электричество, должен быть установлен счетчик его расхода. Принимая решение, какой счетчик электроэнергии выбрать, надо исходить из принципа работы этих приборов, их цены, а также из наличия конкретной модели в списке разрешенных к установке той компанией, которая снабжает потребителя электроэнергией. Каждая компания имеет свои списки устанавливаемых моделей электросчетчиков.

Виды электросчетчиков

На сегодняшний день существует 2 вида приборов, учитывающих потребление электроэнергии:

индукционные;
электронные.

Электросчетчики бывают двух видов

Индукционные счетчики

Гарантийный срок использования этих счетчиков составляет 15 лет, что подтверждает их надежность.

Принцип работы индукционных счетчиков прост: катушки тока и напряжения создают магнитное поле, которое действует на диск, он, в свою очередь, вращает счетное устройство. Скорость вращения диска зависит от силы тока и напряжения.

Индукционные счетчики наименее точны в измерениях энергии, многие компании предлагают их заменить на электронные

Точность старых образцов счетчиков электроэнергии составляет 2,5, что на сегодняшний день не всегда удовлетворяет поставляющие компании. Ведь такой счетчик не учитывает потребление электроэнергии приборами, которые находятся в режиме ожидания.

Старые счетчики могут совсем не правильно указывать потребляемую энергию, их необходимо менять

Работающие по механическому принципу индукционные счетчики со временем изнашиваются и это сказывается на качестве учета. С годами индукционные счетчики начинают показывать меньше энергии, чем на самом деле было использовано. К тому же индукционные счетчики можно остановить при помощи магнита, который будет воздействовать на магнитное поле устройства.

Важно! Чтобы понять, какой счетчик электроэнергии выбрать, надо учитывать, что индукционные приборы бывают только однотарифными.

Данный вид счетчика можно применять при однотарифном учете электроэнергии

Электронные счетчики

Такие устройства непосредственно из сети замеряют силу тока и напряжение, преобразуя мощность в частоту следования импульсов. Благодаря электронике данные заносятся в память счетчика и выводятся на дисплей. Никакой механики, поэтому электронные счетчики компактны и точны.

Электронные счетчики выпускаются с классом погрешности 2.0 и 1.0, что соответствует законодательным нормам.

Электронный счетчик более удобен для эксплуатации

Цифровые приборы могут иметь разные дополнительные полезные функции:

истанционный съем показаний;
автоматическая тарификация;
подсчет электроэнергии при отсутствии напряжения;
подсветка экрана и др.

Электронные счетчики могут иметь и другие полезные свойства

Такой счетчик трудно обмануть, и уж точно его не проведешь с помощью магнита.

Немаловажное достоинство электронных счетных устройств в том, что они выпускаются как под один тариф, так и под несколько.

Однако решая, какой выбрать счетчик электроэнергии, стоит помнить: на данный момент электронные приборы недостаточно надежны и долговечны в реальных условиях нестабильного напряжения. К тому же многих потребителей отпугивает высокая цена этих устройств.

В магазинах представлен широкий выбор электросчетчиков

Фазность электросчетчика

Потребителю при покупке электронного счетчика необходимо обратить внимание на тип сети напряжения. Счетчики бывают:

однофазные;
двухфазные;
трехфазные.

Трехфазный счетчик устанавливают на предприятиях

Какой выбрать счетчик электроэнергии, зависит от планируемой нагрузки на общедомовую или квартирную сеть, количества проводов и их качества. Идеальный вариант, когда вся проводка в доме медная.

Лучше, когда вся проводка в доме медная

Однофазные счетчики на выходе дают 220/230В, они ограничивают потребление электроэнергии 7-10кВт. Подключать их надо к однофазной двухпроводной сети, можно подключить и к двухфазной сети, но тогда каждая фаза должна обеспечиваться своим счетчиком.

Двухфазные электрические счетчики выдают 220/380 кВт.

Схема подключения однофазного счетчика электроэнергии

Наиболее мощный трехфазный счетчик — это 380/400 В. Поэтому такой тип учетного прибора устанавливают в коммунально-бытовых зданиях, на предприятиях, в небольших поселках. Их подключают исключительно к трехфазным сетям.

Тарифы и счетчики потребления электроэнергии

Задумываясь, какой счетчик электроэнергии выбрать, потребитель должен заранее выяснить наличие тарификации, поскольку далеко не все компании работают с посуточной оплатой электроэнергии.

Какие бывают счетчики по тарифам? Выделяют следующие:

Однотарифные. Такой прибор универсален в использовании, он учитывает потребленную электроэнергию по одной расценке в любое время. Данный вид электросчетчика чаще всего используют в домах и квартирах в данное время.
Двухтарифный. Позволяет рассчитывать расход электроэнергии по двум тарифам, например, ночному и дневному. Однозначно, это способствует экономии средств. Такие счетчики чаще ставят на предприятиях, где работают в 2 смены. Но и потребители в регионах, где энергопоставляющие компании применяют 2 тарифа, ночной и дневной, тоже быстро высчитали свою выгоду.
Многотарифный. Соответственно названию, такой прибор учета значительно экономит затраты на электроэнергию, рассчитывая ее по нескольким имеющимся тарифам. К сожалению, оплата энергии по нескольким тарифам в зависимости от времени потребления пока редко применяется отечественными энергопоставщиками.

При выборе электросчетчика учитывайте ваши местные тарифы

Решая, какой выбрать двухтарифный счетчик электроэнергии, стоит отметить сильные стороны устройства:

достаточно долгий период между поверками, который у некоторых моделей может достигать 16 лет;
точность показаний;
комфорт при использовании: такой счетчик можно запрограммировать или подключить к компьютеру.

Электросчетчик можно подключить к компьютеру

Важно! Установка двухтарифного электросчетчика позволяет не использовать многие бытовые приборы в часы пиковой, а значит, наиболее дорого оплачиваемой нагрузки на электросети.

С компьютера вы можете контролировать расход электроэнергии

Пики приходятся на периоды с 7 до 10 часов утра и с 19 до 23 часов вечером. Благодаря функции «отложенный старт», которая имеется во многих бытовых устройствах (посудомоечной и стиральной машинах, водонагреватели, хлебопечки и мультиварки), их можно запускать во время дешевого ночного тарифа.

Стирку, ради экономия, можно поставить ночью

Энергия дорожает — потребители ищут выгодные счетчики

С учетом того, что за последние 10 лет стоимость электроэнергии в России выросла более чем в 3 раза, есть смысл задумать об установке счетчика не с одним тарифом.

Цена на электроэнергию постоянно растет, поэтому, возможно, смена счетчика позволит немного экономить

Какой выбрать многотарифный счетчик электроэнергии? Можно остановить выбор на приборе учета зарубежного производства, а можно на отечественном. Главное — выяснить, имеется ли именно эта модель в перечне Госреестра, что подтверждает сертификацию товара и возможность его эксплуатации на территории РФ.

Российские производители выпускают устройства учета электроэнергии, аналогичные зарубежным, при этом стоимость прибора существенно ниже, а качество ничуть не хуже.

Счетчики «Меркурий» наиболее популярны на российском рынке

Определяя, какой выбрать счетчик электроэнергии (двухтарифный или многотарифный), надо обращать внимание на марку. Лидерами по производству приборов являются:

компания «Инкотекс», предложившая электронные счетчики «Меркурий»;
«Московский завод электроизмерительных приборов», среди популярных моделей которого есть 8 вариантов СОЭ-55;
концерн «Энергомер» разработал востребованную модель «Энергомер-СЕ-102».

Важно! Все выпускаемые в России и приобретаемые за рубежом модели электросчетчиков соответствуют ГОСТу Р 52320-2005. Это подтверждается паспортом прибора.

Покупая энергосчетчик малоизвестного производителя, есть риск в дальнейшем получать неверные данные о потребленной электроэнергии. В случае, если прибор выйдет из строя, починить его будет проблематично. В то же время известные компании предоставляют сервисные услуги.

Отечественные счетчики полностью соответствуют всем необходимым нормам

Что надо сделать, приобретая электросчетчик

Выбрать устройство с максимально удобными показателями. Для квартир класс точности прибора составляет показатель 2.0, сила тока должна быть не менее 50 А.
Межпроверочный интервал у электросчетчиков составляет 10-16 лет. Чем интервал больше — тем удобнее.
В паспорте устройства должна быть печать, подтверждающая пройденную на заводе проверку на работоспособность и точность, и дата этой проверки. Продавец должен также указать в паспорте начальные показания прибора. На устройство ставится государственная пломба, на ней выдавливается квартал и год прохождения теста.

Все данные о проверке должны быть записаны в паспорте

В частном доме — собственный счетчик

Какой счетчик электроэнергии выбрать для частного дома?

Для дома счетчик лучше выбирать двухтарифный

При выборе прибора надо учитывать следующие показатели:

длительность интервала между проверками;
низкое энергопотребление самого прибора;
надежность;
простота при эксплуатации;
удобство при монтаже;
бесшумность.

Счетчик иногда проверяют на точность измерений электроэнергии

Специалисты полагают, что многотарифный или двухтарифный счетчик в частном доме выгоднее, поскольку позволяет запрограммировать переключение на время более дешевого тарифа.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

koffkindom.ru

Счетчики электроэнергии — обзор видов и как выбрать?

Электроэнергия — это товар, который продается наилучшим образом. Но в отличие от прочих энергоносителей, для нее не существует агрегатного состояния, как для воды, газа или нефтепродуктов. До сих пор не появилось иного способа оценки ее количества, кроме применения счетчика электроэнергии. От последнего зависит доход продавца электроэнергии. В не меньшей степени в свойствах электросчетчика заинтересован и потребитель. Далее ознакомим наших читателей-потребителей электроэнергии с полезной информацией относительно электрических счетчиков. Рассмотрим такие вопросы:

какие бывают электросчетчики;
чем отличаются друг от друга трехфазный индукционный электрический счетчик и однофазный счетчик;
почему сейчас требуют заменить бывшую в эксплуатации индукционную модель на современный электросчетчик для квартиры;
какой электросчетчик лучше поставить в квартире;
виды электросчетчиков, рекомендуемых для установки в квартиру и в частный дом, а также их рейтинг.

Учет электроэнергии сегодня

По мере появления новых энергосберегающих технологий бытовые электроприборы и промышленное оборудование становятся все более экономичными. Холодильники, стиральные машины, телевизоры и многие другие домашние электрические и электронные устройства потребляют на порядок меньше электроэнергии, чем их предшественники примерно 20–30 лет тому назад. В те времена повсюду работали индукционные модели электросчетчиков. Иначе и быть не могло — иных приборов не было и в помине. Эра цифровых технологий только начиналась.

Индукционный однофазный электросчетчик в свое время был самым распространенным электроприбором. Устанавливали счетчик в квартире, нежилом помещении и во многих других учреждениях. Его конструктивная надежность была гарантом долговечности. До сих пор немалое число этих приборов учета исправно накручивают киловатты там, где до них не добралась необходимость замены на более совершенные современные цифровые модели. Слабое место индукционных счетчиков — это учет малых мощностей. А поскольку расценки на электроэнергию за последнее время возросли многократно, учитывать надо каждый ватт, а то и его доли.

Индукционный счетчик электроэнергии своей конструкцией напоминает электрический движок. Все аналогичные электросчетчики, независимо от модели, содержат обмотку напряжения и обмотку тока. Между сердечниками этих обмоток расположен ротор в виде диска. Скорость его вращения прямо пропорциональна силе тока в обмотках. Диск в ходе вращения выполняет работу по перемещению колесиков, на которых нанесены цифры. Этот счетный механизм для своей работы требует определенной силы, создаваемой диском. Этим объясняется недостаточная точность, которую обеспечивают электрические счетчики такой конструкции.

Конструкция основного узла однофазного индукционного электросчетчика

При малых потребляемых токах нагрузки диск не может сдвинуть счетный механизм.

Из-за этой конструктивной особенности индукционные счетчики электроэнергии повсеместно заменяются. Причем не только однофазные. Поскольку трехфазный счетчик имеет похожую конструкцию, но с двумя дисками — на одном сложно разместить все необходимые обмотки. Его можно использовать не только с тремя фазами, но и как двухфазный прибор учета электроэнергии. Но по причине еще более массивной подвижной системы с двумя дисками для счетчиков электроэнергии, учитывающих 3-фазное потребление электроэнергии, характерна еще более высокая погрешность при малой нагрузке. Сегодня и для дома, и для производственных нужд счетчики учета электроэнергии должны сочетать надежность и точность.

Конструкция счетчика Конструкция счетчика

Какой счетчик выбрать

Итак, всем придется решать в связи с требованием организации, поставляющей электроэнергию, какой счетчик выбрать для замены индукционной модели. Однако в этом решении есть один важный нюанс. Выбор электросчетчика для квартиры обязательно должен учитывать мнение поставщика электроэнергии. Если квартирный счетчик электроэнергии как следует установить своими руками, его все равно надо опломбировать, вызвав для этого соответствующего специалиста.

И как бы ни был надежен, удобен и симпатичен владельцу этот экземпляр, если он отсутствует в перечне рекомендованных счетчиков поставщика электроэнергии, весьма вероятно, что его придется заменить моделью из перечня. Поэтому, выбирая замену устаревшему индукционному прибору учета электроэнергии или в ином случае, надо в первую очередь обратиться в службу электроснабжения с вопросом, какой выбрать счетчик в соответствии с имеющимися требованиями.

Модель счетчика Электронные счетчики с электромеханическим и жидкокристаллическим табло

Тем не менее, какой электросчетчик выбрать — окончательно решает владелец квартиры или дома. Несомненно, специалисты порекомендуют, какой счетчик лучше для конкретных условий потребления электричества. Однако неплохо заранее знать, какие бывают счетчики. Современный счетчик электроэнергии для квартиры — это точный надежный бытовой электроизмерительный прибор.

Современные электронные счетчики могут заметно отличаться друг от друга. Однофазный или трехфазный вариант сегодня содержит электронную схему, которая вычисляет потребляемую мощность. Это главная общая конструктивная особенность всех цифровых моделей. Но заметить, чем отличается одна модель от другой во многих случаях можно без особого труда. В первую очередь это принцип работы табло в счетчике. Оно может быть либо с механическим устройством, как в индукционной модели прошлых лет, так и с индикаторами на жидких кристаллах. Светодиодная индикация в этих электроприборах почти не применяется.

Рассматривая отличия в табло, нельзя сказать, какая из этих моделей электросчетчика лучше для квартиры. В многоквартирном доме выбор электросчетчика обычно и не требуется. Ответственные за это специалисты устанавливают свои счетчики взамен индукционных. В частных домах и дачах дело может обстоять иначе, особенно в дачных кооперативах и аналогичных коллективных организациях. Последнее время здесь принято разграничивать зоны ответственности. Причем счетчик относится к зоне услуг, поставленных службой электроснабжения.

Поэтому вопрос «Как выбрать счетчик электроэнергии?» для такой зоны получает конкретное условие:

прибор учета электроэнергии устанавливается на улице в специальном коробе и должен сохранять работоспособность во всем температурном диапазоне, существующем по месту установки.

Для таких условий эксплуатации предпочтительнее выбрать электросчетчик с электромеханическим табло. Этот прибор в целом надежней, чем с индикацией на жидких кристаллах. Колесики с цифрами не подвергаются воздействию температур и в принципе не могут сломаться даже от удара молнии. При этом последнее показание всегда сохраняется положением колесиков. А вот в электронном счетчике с жидкокристаллическим табло данные накапливаются в специальном чипе. Выдержит ли эта микросхема удар молнии — точно не известно. Но и прочие причины отказа этого чипа не исключены.

Снять показания с табло на жидких кристаллах можно только у работающего счетчика. Если произойдет отключение электроэнергии, спустя непродолжительное время индикация во многих моделях исчезает. Но с электромеханического табло показания можно снять независимо от состояния прибора.

Помимо прочих нюансов, перед тем как выбрать электросчетчик, необходимо изучить существующие тарифы на электроэнергию. Поскольку двухтарифное устройство предоставляет возможность существенной экономии электроэнергии, его лучше сразу купить и установить, если такое разделение тарификации существует. Но тарификация может быть и более разветвленной. Это означает, что двухтарифный прибор учета электроэнергии не сможет обеспечить полной выгоды.

Поэтому надо покупать счетчик с большим числом подключаемых тарифов. Такие модели имеются на рынке, о чем свидетельствует изображение далее.

Модели многотарифных приборов учета электроэнергии

Относительно рейтинга и популярности моделей электрических счетчиков имеется такая информация. По данным 2016 года наибольшим спросом пользовались ТМ «Меркурий», «Энергомера» и «Нева». Этим торговым маркам соответствуют шесть моделей счетчиков с такими критериями оценки:

конструкция с электромеханическим табло;
то же, но с индикаторами на жидких кристаллах;
конструкция для нескольких тарифов;
трехфазный электросчетчик.

Рейтинг электрических счетчиков

У перечисленных моделей также оценивался механизм крепления корпуса при установке, в том числе и возможность использования DIN-рейки. Также учитывалось, насколько хорошо заметны цифры табло, удобство конструкции корпуса с учетом опломбирования. Немаловажное значение придает модели счетчика максимальная величина силы тока, которая может быть учтена. Особенно это актуально для частных домов и дач, поскольку часто без отопительных электроприборов, включаемых хотя бы ненадолго, там обойтись сложно.

Малогабаритный счетчик, который в количестве 3 штук удобен для учета в трехфазной сети

Но при этом многократно увеличивается потребляемый ток, который должен перекрываться возможностями прибора учета электроэнергии. Поэтому в принципе важно сразу при подключении дома к электросети выбрать его наиболее подходящую разновидность, а соответственно, и счетчик. Если суммарный потребляемый ток получается значительно более 20 ампер, правильнее выбрать трехфазное подключение. Электрический счетчик при этом не обязательно устанавливается на трехфазную модель.

Выбор на рынке приборов учета электроэнергии сейчас большой, и можно подобрать для каждой фазы отдельный однофазный счетчик и суммировать их показания. Такая система учета может дать больше полезной информации для оптимизации экономии электроэнергии. Еще одним важным удобством, которое применяется во многих современных счетчиках, можно назвать дистанционный обмен данными. С этой целью в них встраивается специальный радиомодуль. Его рабочая частота определяет расстояние, с которого можно получать данные о потребленной электроэнергии.

Дистанционное снятие показаний

При этом не требуется личная встреча с представителем службы электроснабжения, как это было ранее при повсеместном применении индукционных электросчетчиков. Словом, технических возможностей, заложенных в цифровые модели, сейчас множество. Их надежность в основном зависит от качества сборки и комплектующих. Приобретая продукцию известных брендов, можно быть уверенными в том, что этот прибор проработает долго и без неисправностей.

Разновидности электросчетчиков, преимущества и недостатки

В современном мире без этих приборов уже не обойтись. Ведь у каждого в доме есть электропроводка, следовательно, и электросчетчик должен быть. Но вот проблема. Как только приходит время заменить или установить счетчик, мы идем в магазин и на нас обрушивается шквал разнообразия выбора. Мы начинаем теряться и в итоге выбираем не то, что нам нужно. Чтобы такого не происходило, давайте разберемся, какие бывают счетчики, и какой подходит именно вам. На сегодня существует два основных типа счетчиков: индукционные (механические) и электронные.

Индукционные (механические) электросчетчики

Рис.1. Индукционный однофазный электросчетчик

Счетчики с вращающимся диском знакомы практически каждому. Это те, за прозрачной панелью которых есть вращающееся колесико. Наверняка многие не раз наблюдали за скоростью его вращения — чем выше скорость, тем больше расход энергии. А показания счетчика обозначаются цифрами на специальных барабанах.

Принцип работы таких счетчиков заключается в следующем. В электрическом счетчике имеется 2 катушки (рис. 2 — 1 и 4 указатели) — катушка напряжения (служит ограничителем переменного тока, преградой для помех и пр., создает магнитный поток, соразмерный напряжению) и токовая катушка (создает переменный магнитный поток, соразмерный току).

Рис.2. Принцип работы индукционного электросчетчика

Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск (рис.2, указатель 5). При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск.

Далее ось диска взаимодействует со счетным механизмом в виде червячной (зубчато-винтовой) передачи (Рис. 3), которая передает необходимые сигналы и информацию на цифровые барабаны. Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала (крутящий момент равнозначен мощности сети), а значит и расход электроэнергии больше.

Рис.3. Червячная передача

Когда мощность подаваемого электромагнитного сигнала снижается, в действие приходит постоянный магнит торможения (Рис.2, указатель 3). Он и выравнивает колебания частоты вращения диска за счет взаимодействия с вихревыми потоками. Магнит создает электромеханическую силу, обратную кручению диска. Это заставляет диск снизить скорость или вообще остановиться.

Эта группа счетчиков наиболее дешевая и простая. Широко использовались индукционные электросчетчики в советское время (и по нынешнее время у большинства в квартирах установлены именно такие приборы). Но постепенно на смену им приходят электронные счетчики за счет ряда недостатков индукционных приборов. Например, индукционный электросчетчик не может снять показания автоматически, а также в показаниях зачастую присутствует погрешность.

Достоинства и недостатки индукционных счетчиков

Достоинства

Надежны в использовании
Многoлетний срок эксплуатации счетчика
Независимость от перепадов электрoэнергии
Дешевле электронных

Недостатки

Класс точнoсти достаточно низок — 2,0; 2,5
Практически oтсутствует защищенность от хищения электрической энергии
Высокое собственное потребление тока
При малых нагрузках вырастает погрешность (чем меньше класс точности, тем больше погрешность)
При учете нескольких типов электроэнергии (активной и реактивной) возникает необходимость использования нескольких приборов учета энергии
Энергоучет ведется в одном направлении
Крупные габариты приборов

Электронные электросчетчики

Рис.4. Электронный электросчетчик

Эти приборы несколько дороже индукционных, но на сегодняшний день это наиболее выгодные и приоритетные в использовании счетчики. Они имеют более высокий класс точности и позволяют учитывать многотарифность.

Электронные электросчетчики работают за счет преобразования входного аналогового сигнала с датчика тока в цифровой код, равнозначный потребляемой мощности. Этот код отправляется расшифровываться на специальный микроконтроллер. После чего на дисплей (или цифровой барабан) выводится количество расходуемой электроэнергии.

Самая главная составляющая этих счетчиков — это микроконтроллер. Именно он производит анализ сигнала и рассчитывает количество расходуемой электроэнергии. А также передает информацию на выводящие, электромеханические устройства и дисплей.

Рис.5. Принцип работы электронного электросчетчика

Сам прибор состоит из корпуса, трансформатора тока, преобразователя сигнала и тарификационного модуля. Если же разбирать более подробно, в состав счетчика входят еще и:

ЖК-дисплей (или цифровой барабан)
источник вторичного питания (преобразует переменное напряжение)
микроконтроллер (просчитывает входные импульсы, рассчитывает расходуемую электроэнергию, обменивается данными с другими узлами и схемами счетчика)
преобразователь (преобразует аналоговый сигнал в цифровой с последующим преобразованием его в импульсный сигнал, равнозначный потребляемой энергии)
супервизор (формирует сигнал сброса при перебоях с питанием, выводит аварийный сигнал при снижении входного напряжения)
память (хранит данные об электроэнергии)
телеметрический выход (принимает импульсный сигнал об энергопотреблении)
часы реального времени (отсчитывают текущее время и дату)
оптический порт (считывает показания счетчика, а также программирует его)

Достоинства и недостатки электронных электросчетчиков

Достоинства

Класс тoчности — от 1,0 — высокий
Многотарифность (от 2)
Достаточно одного счетчика при учете нескольких типов электрической энергии
Энергоучет ведется в 2 направлениях
Ведут измерение качества и объема мощности
Хранят данные учета электроэнергии
Данные легко доступны
В случае хищения электроэнергии осуществляется фиксация несанкционированного доступа
Возмoжность дистанциoнно снимать пoказатели
Возможно применение при автоматизированном техническом учёте и контроле учета электроэнергии (АСТУЭ и АСКУЭ)
Длительный срок метрологического интервала (МПИ)
Малые по размеру

Недостатки

Очень чувствительны к перепадам напряжения
Дороже индукционных
Достаточно сложно отремонтировать

Маркировка на электросчетчиках

Помимо видов счетчиков существует еще несколько нюансов, которые следует знать. На любом электросчетчике имеется определенная маркировка, условно обозначающаяся буквами и цифрами.

Рис.6. Обозначения на электросчетчике

ОбозначениеПояснение

С	Тип устройства (счетчик)
А, Р	Вид учитываемой энергии (активная энергия/реактивная энергия)
О	Однофазный счетчик
3, 4	Число фазовых проводов в сети (четырёхпроводная/трёхпроводная)
У	Универсальность
И	Тип измерительной системы (индукционный счетчик). Далее может стоять трёхзначное число, которое означает конструктивное исполнение счетчика (конструкция счетчика может быть индукционной или электронной).
Т	Тип счетчика в тропическом исполнении
П, М	Тип исполнения (прямоточный — если нет подключения к трансформатору/модернизированный). Далее могут быть такие сокращения, как «380/220 17А, 2001», что означает рабочие напряжения в проводах, максимальный поток тока и год изготовления. Также в конце надписи может стоять заводской номер.

Что касается класса точности электросчетчика, то по этим параметрам определяется точность показаний расходуемой электроэнергии. В квартирах, как правило, установлены счетчики класса 2,0, но могут быть и выше. Что это означает? А то, что ваш электросчетчик может учесть на 2% больше или меньше электроэнергии от своей собственной мощности. Или проще говоря — погрешность счетчика. Чем меньше цифра, тем меньше погрешность. В целом, в бытовых условиях достаточно электросчетчика класса 2,0. Более высокие классы точности необходимы скорее на предприятиях, где нужна большая мощность энергии.

Итак, на сегодняшний день мы можем себя не ограничивать в выборе электросчетчиков. Каждый из них имеет свои определенные особенности и функции. В этой статье мы разобрали основные особенности этих приборов и принципы их работы, что поможет вам сориентироваться в многообразии выбора.

www.diy.ru

Счетчики электроэнергии: какой лучше поставить?

Любой хозяин жилья должен установить у себя приспособления для учета воды, электричества, газа и т. д. Если на установку приборов для учета тепла и воды имеется отсрочка, то монтаж счетчика электроэнергии должен быть выполнен в первую очередь.

Абсолютно все фирмы, выпускающие такого рода устройства, дают на них гарантийный срок в размере шестнадцати лет, а это немало и говорит о том, что частой замены не потребуется.

Но в редких случаях, когда дело все-таки доходит до покупки нового измерительного прибора, покупатель, не имеющий полного объема информации, может сделать неправильный выбор. Какой счетчик электроэнергии лучше поставить? Сначала нужно ознакомиться с принципом работы электросчетчика, а также с существующим модельным рядом.

Индукционный счетчик электричества

Существует два вида счетчиков электроэнергии: индукционные и электронные. Какой эл. счетчик лучше всего использовать, решите, прочитав информацию ниже.

Итак, первый тип устройств – механический. В состав индукционного счетчика входят катушка напряжения, металлический диск и катушка тока. Из-за магнитного поля, появляющегося вследствие взаимодействия двух катушек, металлический диск начинает вращаться, также вращая за собой колесики с цифрами, демонстрирующими количество затраченной электрической энергии.

Есть у таких устройств свои плюсы и минусы. К преимуществам можно отнести их сравнительно небольшую стоимость и долгий срок службы, а к минусам – погрешность в показаниях около 2%. Но длительный срок присутствия такого вида счетчиков на рынке затмевает довольно большой процент погрешности и делает их довольно популярными среди покупателей. Поэтому чтобы ответить на вопрос о том, какой счетчик лучше, давайте рассмотрим второй вид устройств.

Электронный счетчик

Электронный аппарат кардинально отличается от вышеуказанного. В нем полностью отсутствуют какие-либо признаки механики, а ток напрямую подается к микросхемам и полупроводникам. Эти микросхемы и показывают количество потребленной электроэнергии, выводя цифры на встроенное электронное табло. Основные положительные характеристики такого измерительного прибора – небольшой размер, более точные данные, электронное табло, легкость снятия показаний и способность рассчитать расход по нескольким разным тарифным планам. А дороговизна и относительно небольшой эксплуатационный срок являются неприятными дополнениями к нему.

Однофазные счетчики электричества

По типу сети, к которой идет подключение, приборы учета электричества делятся на однофазные и трехфазные.

Однофазные счетчики подключаются к двухпроводной однофазной сети. Общая нагрузка на сеть вместе с количеством проводов являются главными факторами. Однофазные устройства учета применяются в случае, когда потребление электроэнергии не превышает 10 кВ. Выдает такой счетчик 220 В.

Трехфазные устройства

Эти счетчики подключают к трехфазным сетям, что становиться ясно по их названию. Так как нужно большое количество энергии для их работы, нашли свое применение на заводах или щитовых многоэтажных жилых домов трехфазные счетчики электроэнергии.

Какой лучше установить в частном доме? Чаще ставят именно однофазные. Их можно подсоединить и к трехфазной сети, но только тогда на каждую фазу понадобится такой прибор. Установку трехфазного счетчика может оправдать только использование какого-либо оборудования с высокой потребностью в электроэнергии, например, сварочного аппарата или чего-то в этом роде. На выходе счетчик выдает 380 В и предохраняет здание от скачков электричества.

Классификация по тарифности

По тарифности также бывают разными счетчики электроэнергии. Какой лучше?

Однотарифный. Ведет подсчет только по одному выбранному тарифу. Часто применяется в быту.
Двухтарифный. Позволяет вести подсчет расходуемой энергии по двум тарифным планам, например, днем один тариф, ночью совершенно другой. Используется на различных заводах и организациях, где работа ведется в две смены.
Многотарифный. Рассчитывает энергию по нескольким тарифам сразу и уменьшает затраты.

Классификация по типу энергии

Однофазные приборы замеряют исключительно активную энергию, проходящую через них, а трехфазные, кроме активной, замеряют еще и реактивную энергию, также учитывая направление потоков. Это помогает прилично сэкономить на больших объектах.

Счетчики электроэнергии: какой лучше?

Для выбора самого лучшего счетчика вам необходимо рассмотреть некоторые параметры прибора и узнать кое-что о сети.

Чтобы определиться с выбором одно- или двухфазного счетчика, нужно узнать тип электросети, где вы намерены поставить счетчик. Для этого нужно просто обратить внимание на старый счетчик: если там написано 220/230В, тогда следует приобрести однофазный, а если 220/380В или 230/400В – трехфазный.
Какие электрические счетчики лучше выдерживают нагрузку? Многих интересует этот вопрос. В доме обычное устройство работает при нагрузке не выше 60А и мощности 15 кВт. Если вдруг сеть превышает эти показатели, то стоит приобретать прибор с максимальной нагрузкой в 100А. Параметры обычно можно увидеть на вводных автоматах зданий.
Количество тарифов вы должны определить самостоятельно. Если вам выгодно расплачиваться по нескольким, то перед установкой специальных устройств в соответствующих инстанциях необходимо уточнить, способны ли они вам это предоставить. В противном случае купленное оборудование просто не пригодится.
Перед выбором нужно также обратить свое внимание на вариант крепления. Хоть это никак не отражается на качестве работы счетчика, но может усложнить установку. Если вы решили установить счетчик внутри квартиры с модульным автоматом и УЗО в одном боксе из пластика (HagerGolf, Volta, Vector или Энергия) либо в одном железном щите ЩРН, тогда вам понадобится одно- или трехфазный счетчик на din-рейку модульного исполнения (не всем устройствам на din-рейку присуще модульное исполнение). В пластмассовом боксе для монтажа счетчика электроэнергии используют три болта или переходную планку. А какой счетчик электроэнергии лучше поставить снаружи здания, в блоке измерения и защиты? Для этого лучше подойдут БИЗ, ЩУ-1Н-9, ЩУР-8. Перед вами открывается выбор: либо приобрести счетчик для крепления на din-рейку, либо на плоскую поверхность. Но в случае выбора установки на din-рейку ее еще нужно будет купить. Так же будет и при монтаже приборов учета в металлический щит типа ЩУРН или ЩРУН.
Говорят, лучший счетчик имеет различные дополнительные способности, такие как подсветка, подсчет при отсутствии напряжения или трансляция информации на дисплей. Однако эти функции на качество работы или работоспособность прибора никак не повлияют. Будут они или нет, решать только вам.
Абсолютно все без исключения устройства перед тем, как попасть на рынок, проходят государственную проверку (работоспособность и точность измерений) на заводе-производителе. При успешной проверке в паспорт прибора ставится печать, а на корпус – госпломба. Также в паспорте должна стоять дата поверки, а на самой пломбе – квартал и год тестирования. Еще счетчик должна опломбировать и установить энергопоставляющая компания в сроки, не превышающие два года, а для трехфазного такой срок сокращен до года. Также нужна обязательная периодическая проверка точности подсчетов счетчика и его работоспособности. Именно поэтому для таких устройств есть так называемый межпроверочный интервал, который для электронных приборов учета составляет от десяти до шестнадцати лет, начиная с даты производства.
При приобретении устройства, подсчитывающего электроэнергию, необходимо не забыть взглянуть на класс точности. Этот показатель позволяет узнать максимальную погрешность, которую может допустить счетчик в подсчетах. В среднем эта цифра для жилых домов равняется 2%.

Компании, выпускающие лучшие счетчики электроэнергии

По официальным данным компании Abarcad с главным офисом в Москве, в 2012 году на территории Российской федерации было сделано более восьми миллионов электросчетчиков, из них львиную долю (90%) составили однофазные устройства. Это говорит о том, что в бытовой сфере часто заменяют счетчики электроэнергии.

Какой лучше применить? Известно, что более чем ¾ всей продукции по России приходится на три российские компании. Среди них концерн «Энергомера» (Ставрополь), компания «Инкотекс» (Москва) и холдинг «Московский завод измерительных приборов». Лидирующее место в этой тройке занимает «Энергомера» с 40% производства в активе, за ней расположились «Инкотекс» и «Московский завод измерительных приборов» с 29 и 7% соответственно. Цена отечественных счетчиков значительно ниже заграничных, а вот различие в качестве не очень и просматривается.

Лидеры рынка счетчиков электроэнергии

Для того чтобы вы решили, какой счетчик лучше поставить, рассмотрим эти компании немного подробнее:

Концерн из Ставрополя «Энергомера» владеет парой заводов не только на территории России, но и в ближнем зарубежье. Специализируется на производстве высокого качества приборов учета энергопотребления всех видов, цена которых варьируется от 13 до 330 единиц в европейской валюте.
«Инкотекс» – крупная отечественная организация, имеющая заводы в Российской федерации и не только. Специальностью этой компании является разработка и сбор электронных приборов, в число которых входят и счетчики электроэнергии всех видов.
«Московский завод измерительных приборов» (МЗИП). Старое предприятие, занимающееся выпуском приборов учета электроэнергии и различной радиоаппаратуры. В число производимых устройств входят одно- и двухфазные счетчики электроэнергии.

fb.ru

Виды и типы счётчиков электрической энергии

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

Принцип работы

Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Число оборотов подвижной части прибора, пропорциональное количеству электроэнергии, регистрируется счётным механизмом.

В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

В электрическом счетчике электронного типа переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

Виды и типы

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции.

По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы.

По измеряемым величинам электросчетчики разделяют на однофазные (измерение переменного тока 220 В, 50 Гц) и трехфазные (380 В, 50 Гц). Все современные электронные трехфазные счетчики поддерживают однофазный учёт.

Также существуют трехфазные счетчики для измерения тока напряжением в 100 В, которые применяются только с трансформаторами тока в высоковольтных (напряжением выше 660 В) цепях.

По конструкции: индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество оборотов диска в этом случае прямо пропорционально потребленной электроэнергии.

Индукционные (механические) счётчики электроэнергии постоянно вытесняются с рынка электронными счетчиками из-за отдельных недостатков: отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учёта, плохая защита от краж электроэнергии, а также низкой функциональности, неудобства в установке и эксплуатации по сравнению с современными электронными приборами. Индукционные счетчики хорошо подходят для квартир с низким энергопотреблением.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое (имеет преимущество в областях с холодным климатом, при условии установки прибора на улице) или электронное устройство, содержащее как запоминающее устройство, так и дисплей. Электронные счетчики хорошо подходят для квартир с высоким энергопотреблением и для предприятий.

Основными достоинствами электронных электросчетчиков является возможность учёта электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный), то есть возможность запоминать и показывать количество использованной электроэнергии в зависимости от запрограммированных периодов времени, многотарифный учёт достигается за счет набора счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Электронные электросчетчики имеют больший межповерочный период (4-16 лет).

Гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

fixup.ru

Электросчетчики. Виды и работа. Как выбрать. Применение

Любая квартира или дом должны быть оборудованы устройствами учета потребления различных ресурсов, стоящих денег. Счетчики тепла и воды допускается не устанавливать, либо можно поставить их позже. А вот электросчетчики должны быть обязательно.

Электросчетчики расхода электрической энергии являются основным устройством, учитывающим ее потребление. По показаниям этого счетчика начисляется оплата за электроэнергию. Поэтому, необходимо знать, какой тип прибора лучше для вашего дома или квартиры. Энергетические компании постоянно пытаются всеми средствами навязать нам установку новых счетчиков энергии.

Старые электросчетчики класса 2,5 не способных учесть расход электроэнергии минимальной мощности, например, электронных устройств, включенных в дежурном режиме. У последних моделей счетчиков имеется класс точности от 0,5 до 2. Давайте разберемся, какие виды счетчиков энергии существуют, и какой прибор подойдет для вашего жилья или другого объекта, потребляющего электричество.

Виды электросчетчиков

Электрические счетчики разделяются по следующим типам:

Индукционные.
Электронные.

Индукционные

Электрический счетчик индукционного типа работает по принципу магнитного поля, образующегося двумя катушками: напряжения и тока. Магнитное поле воздействует на диск, и заставляет его совершать вращательное движение. Диск в свою очередь приводит в действие счетный механизм. При повышении напряжения и тока в сети диск будет вращаться быстрее, и накручивать показания расхода энергии.

Точность таких приборов оставляет желать лучшего, и равна 2,5. Но такие счетчики считаются одними из самых надежных, недаром у них срок гарантии 15 лет.

Электронные электросчетчики

Такой тип устройства действует непосредственно, измеряя силу тока и напряжение в сети. Никаких промежуточных звеньев и механизмов у него нет, поэтому и потери точности также нет. Параметры выдаются на дисплей и сохраняются в памяти счетчика в цифровом виде.

Перечислим достоинства электронных моделей счетчиков:

Компактные размеры.
Функция проведения учета по нескольким тарифам.
Возможность дополнительной установки микросхемы для повышения класса точности.
Точное и быстрое определение показаний, так как прибор оснащен цифровым дисплеем.
Обмануть такой счетчик очень трудно, из-за возможности самокорректировки показаний.
Стандартный обычный интерфейс позволяет применять счетчики в системах автоматического учета и контроля.

Из недостатков следует отметить недостаточную надежность в сравнении с моделями индукционного типа, а также повышенная стоимость.

Однотарифные и многотарифные

Счетчик, учитывающий расход электричества по одному тарифу не имеет каких-либо особенностей, так как работает только по одному типу учета.

Подробнее можно рассмотреть двухтарифные электросчетчики. Сегодня многие люди хотят сэкономить электричество, чтобы платить за него как можно меньше. Это связано с производством бытовой техники повышенной мощности. За месяц пользования такой техникой накручивается внушительная сумма денег. Если установить счетчик на два тарифа, то можно сэкономить немного денег.

Принцип работы

Действие счетчика заключается в том, что стоимость электроэнергии в разное время суток различна.

В этом имеют интерес электростанции, которые производят электричество. Утром и вечером нагрузка на электростанцию повышается, так как потребители в это время больше пользуются электричеством. В итоге электростанция вынуждена работать неравномерно. Это влияет на износ оборудования, расход топлива и т.д. Поэтому ввели двухтарифные счетчики.

Днем они работают таким образом, что в разное время суток стоимость электроэнергии различается. Это дает определенный стимул потребителям применять бытовые приборы в то время, когда это им выгоднее.

Преимущества

Экономия денежных средств. Прибор окупается за 1 год.
Помощь для электростанций в снижении ремонтных работ и экономии топлива.
Уменьшение вредных выбросов, загрязнения атмосферы.

Обычно два последних пункта не играют роли для потребителя, поэтому остается одно основное достоинство – экономия денег.

Недостатки

Не для всех регионов стоимость электричества вечером и днем выгодна для рядового потребителя.
После установки счетчика с двумя тарифами учета нужно уметь правильно использовать бытовую технику, в противном случае экономия будет равна нулю.

Однофазные и трехфазные

Устанавливается один из типов счетчика, в зависимости от типа сети питания в вашем доме.

Класс точности

Это свойство прибора определяет погрешность в процентах во время учета энергии. Сегодня по правилам нужно использовать счетчики класса точности не менее 2.

Мощность

Это одна из важных характеристик. Ее необходимо учитывать при выборе прибора, основываясь на расчете потребления мощности за сутки от потребителей, то есть, какая общая нагрузка по току образуется у вас в квартире. В продаже имеются счетчики для нагрузки по току 5-100 ампер.

Метод крепления

Современные электрические счетчики фиксируются на DIN рейку, либо на болты.

Условия использования

Есть счетчики, которые можно использовать только в теплых отапливаемых помещениях, но имеются и уличные исполнения моделей приборов. Вы должны сами выбрать, для каких условий лучше подойдет прибор.

Какую модель счетчика выбрать

Во-первых, учитывайте характеристики мощности счетчика. Чтобы сделать правильный выбор по мощности, а правильнее будет сказать, по силе тока, нужно рассчитать, с какими устройствами вы будете работать дома. Обычно в инструкции на бытовую технику указывают мощность в киловаттах.

Сложите все мощности устройств, сделайте небольшой запас на случай приобретения дополнительных бытовых приборов. Если общая мощность получилась не выше 10 киловатт, то приобретайте модель на 60 ампер. Если мощность за сутки получается более 10 киловатт, то необходимо купить счетчик на 100 ампер.

Во-вторых, решите для себя, электронный прибор, либо механический, 1-тарифный, либо 2-тарифный. Это вы должны решить самостоятельно, так как у всех разные финансовые возможности и предпочтения. При возникновении трудностей с выбором, лучше обратиться к специалистам.

Для дачного участка рекомендуется выбирать однотарифное исполнение прибора, так как экономить энергию один раз в неделю нецелесообразно, а в остальное время получится переплата за дневной тариф.

В-третьих, необходимо выбрать прибор по типу крепления. Рекомендуется исполнение с креплением на DIN рейку, так как это универсальное крепление.

В-четвертых, производитель прибора играет далеко не последнюю роль. Качественные изделия можно найти только известных отечественных и зарубежных производителей, пользующихся популярностью. Перед этим лучше почитать отзывы людей о разных моделях, так как лучшим оценщиком являются люди, которые уже применили в работу разные модели устройств.

Полезные советы по выбору

Эти советы помогут вам выбрать электросчетчик наиболее подходящего исполнения.

• Для гаража лучше выбрать прибор более мощный, так как возможно подключение мощного электроинструмента, причем сразу несколько штук.• При покупке счетчика обращайте внимание на дату поверки, которая обычно указана в паспорте, а также пломбировку корпуса. Дата поверки должна быть менее 2-х лет для 1-фазного исполнения, и менее 1 года для 3-фазного исполнения.• Вам могут предлагать приобрести счетчик с автоматической системой учета, заплатив за это больше денег. Эта функция никакой пользы для вас не даст, так как она облегчает контроль показаний только энергосбыту. Для вас это окажется обычной переплатой денег.• Отечественные производители изготавливают электросчетчики с хорошим качеством, не хуже импортных моделей. Подробно ознакомьтесь с моделями электросчетчиков, отзывами о них на различных форумах, сделайте выбор наиболее дешевого образца, но не уступающего по надежности.• Нельзя забывать и о возможном ремонте изделия. Необходимо найти информацию о ремонтопригодности выбранного вами устройства, о его стоимости и технического обслуживания.• Важным моментом является выбор прибора учета по его шумности, так как после установки различные устройства могут создавать неприятные звуки и шумы.• Электрические счетчики индукционного типа имеют малый период между поверками, поэтому лучше приобрести прибор с электронной начинкой, у которого межповерочный период наиболее длительный. Этим вы сэкономите финансовые расходы на оплату обязательной процедуры поверки электросчетчика.• Счетчики с механическим устройством счета многие умельцы научились отматывать, и этим нарушать законодательство. Однако в России все еще продолжается пользоваться некоторой популярностью такая «экономия» денег на обмане компаний, обеспечивающих электроэнергией население.• Если вы сделали все-таки выбор электросчетчика с механической конструкцией счетного механизма, то перед приобретением обязательно проверьте его. Эта процедура проверки производится следующим образом: прокрутите слегка диск от руки, если диск продолжает вращаться по инерции, это свидетельствует о исправности механизма и годности его к эксплуатации. Если же диск заедает, либо не вращается свободно по инерции, то это считается неисправностью. От такой покупки лучше отказаться.

Если следовать нашим основным советам по выбору варианта исполнения счетчика энергии, то не произойдет ошибочного приобретения устройства, и вы избавитесь от неприятной процедуры возврата товара.

Похожие темы:

electrosam.ru

Как выбрать счетчик электроэнергии для дома

Выбор электросчетчика.

Как выбрать счетчик электроэнергии для дома. Сейчас невозможно представить жизнь в доме без электроснабжения, по этой причине мы особенно тщательно делаем выбор электросчетчика. Его применение дает возможность контролировать расход электроэнергии в доме. Электросчетчик можно обнаружить везде, где есть потребители электроэнергии. Мы предлагаем обсудить важный вопрос: какой тип счетчика нужен конкретно вам и как правильно его выбрать?

Какие бывают счетчики?

Электросчетчики по способу действия разделяют на индуктивные и электронные, из которых более надежными и точными являются индуктивные. Служат такие счетчики 15 лет, но требуют постоянного обслуживания, что стоит довольно дорого. Между обмотками напряжения и тока в корпусе счетчика возникает магнитное поле. Под его воздействием диск начинает двигаться, запуская счетчик электроэнергии. Чем больше бытовых приборов подключается в доме, тем быстрее вращается диск, поскольку увеличивается нагрузка в электросети.

В отличие от индуктивных, счетчики электронные передают значения напряжения и тока непосредственно на встроенный индикатор. Их недостаток в том, что они обладают меньшим сроком эксплуатации и стоят довольно дорого. Несмотря на это, электронные счетчики имеют множество преимуществ: они обладают небольшими размерами, не составляет труда снять показания электросчетчика, позволяют учитывать электроэнергию по нескольким тарифам.

В настоящее время в Европе чаще встречаются индукционные счетчики, в то время, как на территории России, большинство счетчиков электронные.

Перед приобретением устройства следует учитывать определенные факторы: на цену электросчетчика большое влияние оказывает класс точности, который считается существенным отличием. Для дома или квартиры вполне достаточно, при этом, второго класса точности.

Необходимо также отметить, что счетчики бывают трехфазные и однофазные. Последние применяются в домах и офисных помещениях, в квартирах. Трехфазные применяются для зданий и промпредприятий.

Какой счетчик экономичнее?

Решая вопрос, какой выбрать электросчетчик, мы сталкиваемся с проблемой выбора многотарифного или однотарифного устройства. В связи с тем, что сейчас применяются разные тарифы, необходимо определиться, что выгоднее. Дело в том, что в ночное время электроэнергия стоит меньше, и многие именно на ночное время планируют стирку, работу посудомоечной машины. Отличие в тарифах призвано выровнять суточные пики в потреблении электроэнергии. Выбор многотарифного счетчика в данной ситуации является оптимальным. Это дает возможность значительно сократить затраты средств на электроэнергию. В то же время, следует отметить прочность и долговечность однофазных устройств.

Перед тем, как приобрести счетчик, необходимо рассчитать потребляемый в доме максимальный ток, чтобы не ошибиться при выборе. Когда в квартире потребляемая мощность не превышает 15кВт, то следует установить стандартную модель в 50А, такие счетчики на сегодняшний день составляют большинство. Если в доме потребляемая мощность выше указанной, то нужен счетчик в 100А. Большой запас максимального тока делать не стоит, поскольку поставщик может заподозрить потребителя в использовании мощности, которая значительно выше разрешенной. Компания может потребовать, в этом случае, заменить счетчик.

Следует отметить, что в настоящее время компании энергосбыта дают собственные рекомендации потребителям, какие серии счетчиков и каких производителей лучше использовать для установки. Перед приобретением счетчика необходимо выяснить данный вопрос. Следует также учитывать при выборе условия, в которых будет эксплуатироваться электросчетчик. Иногда счетчик приходится устанавливать в холодных помещениях, и необходимо убедиться, что данная модель выдерживает эксплуатацию в таких условиях.

Какие пломбы должен иметь счетчик?

Когда проихсодит выбир электросчетчика, нужно смотреть, чтобы на нем стояла пломба госпроверки. Это, как правило, пара пломб, которые ставятся на винтах, удерживающих кожух прибора. Пломбы бывают внутренними и наружными, они должны иметь отчетливый оттиск, содержащий сведения о проверке и год выпуска. Если такие пломбы есть в наличии, то счетчик допускается к работе на территории России. Просроченным является трехфазный прибор со сроком более одного года и двухфазный более двух лет с даты выпуска. В его паспорте присутствует указание о сроке проведения следующей госпроверки. У новых счетчиков это 8-16 лет.

В процессе выбора следует также обратить внимание на крепление счетчика. Очень часто применяется крепление тремя винтами, есть варианты с динрейкой, которую придется покупать отдельно. Желательно, чтобы зажимная крышка прикрывала заодно все клеммы, чтобы не возникало проблем с энергосбытом.

В этой статье рассмотрены главные моменты, на которые необходимо обратить внимание при выборе. Будем надеяться, что у вас будет меньше вопросов, касающихся выбора электросчетчика.

ampersite.ru

Счетчик электроэнергии – 60 фото лучших измерительных приборов

В современном мире во главу угла становится экономия всех видов ресурсов. Везде, где можно сохранить свои сбережения, следует призадуматься. Всё новые виды техники потребляют много электроэнергии. Это влияет на благосостояние граждан. Квитанция может серьезно огорчить даже обеспеченных людей.

Однозначно надо сделать всё, чтобы цифры на листке стали поменьше. Для этого мы расскажем вам, какие есть лучшие счетчики электроэнергии на данный момент.

Виды устройств

Индукционные или механические счетчики ставили в постройках старого образца. Они стоят недорого, служат долго, но данные не всегда показывают точно. Погрешность серьезно подпортила им репутацию. Иногда это приводит к переплате конечного клиента.

Сейчас чаще устанавливают электронные образцы. Они занимают значительно меньше пространства, да и тарифов можно выбрать сразу несколько на свое усмотрение. Служат такие приборы в разы меньше, да и стоят значительно дороже. Исходите из своих материальных возможностей в случае выбора электросчетчика.

Дальше встает вопрос о выборе однотарифного и многотарифного счетчика. Тут в большей степени все зависит от того, в каком конкретно регионе вы проживаете. Двухтарифные и трехтарифные варианты хороши для тех, кто ведет больше ночной образ жизни. Всех легче определиться с однофазным счетчиком, если у вас в доме проводка соответствующего типа.

Трехфазные счетчики встречаются сейчас чаще всё также из-за самой распространенной электропроводки. Класс точности на данный момент не должен быть меньше, чем 2.0. Чем точнее считываются показатели, тем вы будете спокойнее реагировать на оплату «за свет», зная, что не переплачивается ни копейки больше.

Сейчас продаются чаще всего электроприборы, которые рассчитываются на ток от 5 до 100 А. Лучше всего заранее посмотреть на технике, сколько она потребляет энергии, чтобы определить приблизительную суммарную нагрузку тока. Прикрепляют, кстати, приборы на простых болтах.

Как выбрать предпочтительный вариант?

Стоит сразу определить мощность устройства. Примерно определите, сколько тратят все ваши электроприборы в сумме. У любой техники сейчас пишут в паспорте данные в Квт. Всегда оставляйте неплохой запас, в случае увеличенной нагрузки. После этого можно принимать решение из полученных данных.

Если вы тратите больше 10 кВт в день, то покупайте импульсный счетчик электроэнергии на 100 А. Для типичной квартиры хватает с головой приборов на 60 А.

Тип устройства тоже выбирается просто. Если хотите точные расчеты и возможность выбора своего тарифного плана, то надо брать электронику. Но, к сожалению, по материальному положению это не все могут себе позволить.

Для дачных угодий однотарифные варианты подойдут лучше всего. Вы используете электроэнергию иногда по несколько дней в месяц, а потом идет простой. Зачем переплачивать за то время, когда вас даже нет на месте. Тщательно отнеситесь к выбору креплений. Переходные планки позволяют регулировать корпус и на стене.

Естественно, мы не забыли и про конкретного производителя. Есть очень неплохие отечественные образцы таких брендов, как Инкотекс (марка «Меркурий»), Ленинградский электромеханический завод, Московский завод электроизмерительных приборов и Концерн Энергомера.

Зарубежные аналоги не отстают. Здесь популярностью пользуются General Electric, ABB и Elster Group. Лучше всего спокойно прочитать отзывы про конкретные модели, которые вам приглянулись, после выбора подходящих параметров. Всегда оценка объективнее от пользователей, которые уже долго пользуются тем или иным счетчиком.

Полезные советы

В гаражных кооперативах надо ставить устройства мощнее, так как и техника здесь используется с высокими затратами электроэнергии. Иногда при включении компрессора и сварочного аппарата не справляются и самые эффективные приборы.

Посмотрите на электроприборе, когда его поверяли в последний раз. Дата не должна превышать двухлетний период. Иначе госповерка не считается действительной. Электрооборудование с автоматическим учетом всех расходов будет только на руки компаниям, которые узнают все ваши расходы досконально. Лишние же затраты пойдут на ваши плечи.

Цены на ремонт тоже могут разниться в зависимости от конкретной модели. Чем она более распространена, тем быстрее найдутся запчасти. Российские модели не проигрывают в качестве зарубежным образцам.

Есть очень неплохие дешевые и одновременно надежные варианты. Важно ещё посмотреть, насколько сильно шумит устройство. Звук не должен вызывать дискомфорта.

Электроприборы проверять можно намного реже. Механику некоторые ушлые покупатели берут из-за того, что там можно «отмотать» показатели, но это делать строго-настрого запрещено.

В конечном, счете посмотрите внешнюю оболочку. Оцените все фото счетчиков электроэнергии, выбрав самый привлекательный вариант.

Фото счетчиков электроэнергии

Также рекомендуем посетить:

Post Views: Статистика просмотров 517

10 вещей, которые нужно знать об электросчетчике

Ваш электросчетчик работает на вас постоянно, но что вы о нем знаете? Проведите (или прокрутите) вниз, чтобы узнать подробности об аналоговых и интеллектуальных счетчиках электроэнергии, о том, как они отслеживают потребление энергии, где расположен номер счетчика для показаний электросчетчика, ответственность коммунальной компании за них и что делать при смене поставщика электроэнергии ( на национальном уровне) или переключение поставщиков электроэнергии в Техасе.

Что такое электросчетчик?

Электросчетчик – это устройство, которое измеряет потребление электроэнергии, используемой вашим домом , когда она проходит в ваш дом. Обычно его устанавливают в том месте, где линии электропередач входят в ваше здание.

Подобно дисплею пробега в вашем автомобиле, который показывает вам общее расстояние, которое ваша машина проехала, электросчетчик отображает общее количество энергии, которое было использовано с момента его установки, и работает постоянно.

Электросчетчики измеряют потребление энергии в киловатт-часах (кВтч). Чтобы узнать, сколько электроэнергии вы израсходовали за определенный период времени, вы должны снять два показания и вычесть второе показание из первого.

Существуют разные типы счетчиков, но все они выполняют одну и ту же функцию и включают одни и те же базовые компоненты:

Уникальный номер счетчика, который используется для определения вашего потребления
Отображение общего потребления электроэнергии

Виды электросчетчиков

Существует два основных типа электросчетчиков, используемых большинством коммунальных предприятий: электромеханические счетчики и автоматизированные («умные») счетчики.Однако американцы, устанавливающие мощности микрогенерации, должны установить счетчик третьего типа – двунаправленный счетчик . Ознакомьтесь с нашим руководством для получения дополнительной информации о различных типах счетчиков.

Показания счетчика: какой номер на моем счетчике электроэнергии?

Электросчетчику, подключенному к вашему дому, присваивается уникальный номер , чтобы ваше потребление можно было правильно определить и выставить счет . Вам нужно будет указать номер вашего счетчика, когда вы отправите показания счетчика своему поставщику услуг по передаче / распределению (TDSP – также известному как ваша электроэнергетическая компания).Это не то же самое, что ESI ID #, который используется для локализации номера вашего счетчика и привязки вашего потребления к номеру счетчика.

Показания счетчика: где я могу найти номер моего счетчика на моем счетчике электроэнергии?

Номер счетчика указан на лицевой стороне счетчика электроэнергии. На цифровом счетчике номер счетчика находится под экраном потребления.

Номер счетчика аналогового счетчика находится в нижней части счетчика электроэнергии. На иллюстрации счетчика номер счетчика – 08365.

Переезжаете в Техас или уже живете там? У жителей Техаса есть варианты! Номер счетчика ESID указан на лицевой стороне счетчика или воспользуйтесь функцией поиска ESID по выбору утилиты, введя адрес. Живя в дерегулируемых электрических зонах, большинство техасцев наслаждаются конкуренцией между поставщиками +70 и могут выбирать планы электроснабжения, которые используют 100% возобновляемую энергию, имеют варианты типа тарифа или ежегодные замораживания тарифов на электроэнергию в летнее время!

Как работают электромеханические счетчики?

Электромеханические счетчики состоят из следующих компонентов:

Пластиковая или стеклянная крышка .Крышка опломбирована , чтобы уменьшить вероятность того, что она может быть повреждена или взломана с помощью
Регистр
Заводская табличка
Уникальный номер для конкретного счетчика
Диск , который вращается по мере потребления энергии
Набирает , который показывает общее количество потребляемой мощности

Электромеханические индукционные счетчики являются наиболее распространенным типом счетчиков электроэнергии, которые в настоящее время используются в США.Они содержат электропроводящий немагнитный металлический диск, который вращается со скоростью, пропорциональной количеству потребляемой электроэнергии.

Диск приводится в движение за счет взаимодействия магнитных полей, создаваемых двумя электромагнитами, окружающими диски: один питается от входящей линии электропередачи, а другой – током, потребляемым электрическими цепями здания.
Вращение диска замедляется двумя постоянными магнитами, которые действуют пропорционально противоположной силе.
Цифры на циферблате меняются по мере вращения диска, сохраняя непрерывную табуляцию общего количества потребляемой энергии.

Как работают автоматизированные интеллектуальные счетчики?

Автоматические счетчики (или «умные» счетчики) работают аналогично традиционным электромеханическим счетчикам , но они также содержат аккумулятор и коммуникационный чип. Эта коммуникационная микросхема отправляет данные показаний счетчика по радиосигналу на мобильный коллектор (и между этими временами находится в неактивном состоянии). Эта информация о показаниях счетчика отправляется электроэнергетической компании несколько раз в день по линиям электропередач, по радиочастотным или сотовым сетям.Коммунальное предприятие отправляет информацию о потреблении потребителями своему поставщику энергии для выставления счетов.

Знаете ли вы? Батарея в микросхеме связи в автоматических счетчиках рассчитана на срок службы от 15 до 20 лет! Коммуникационный чип (который иногда называют устройством кодирования, приемника, передатчика или ERT) работает на той же радиочастоте, что и многие беспроводные телефоны, но спроектирован так, чтобы не создавать помех другим устройствам (он автоматически переключается на другую частоту, если он обнаруживает помехи).

Зачем нужен умный электросчетчик?

Интеллектуальный счетчик позволяет вашему поставщику энергии определять не только, сколько электроэнергии вы потребляете, но и , когда вы ее потребляете. Традиционный автоматический счетчик (AMR) отслеживает потребление электроэнергии, и ваша коммунальная компания применяет среднюю цену за предыдущий месяц, чтобы определить ваш счет.

Цены на электроэнергию меняются в течение дня, резко повышаясь в периоды высокого спроса и резко падая в периоды низкого спроса, например, ночью.Преимущество интеллектуального счетчика заключается в том, что он обеспечивает более точное потребление энергии по сравнению со средней стоимостью одеяла.

По мере того, как рынки электроэнергии перестают регулироваться, компании ищут лучшие способы ценообразования на электроэнергию, которую они предоставляют, чтобы взимать с потребителей плату за электроэнергию, которую они используют, и когда они ее используют. Кроме того, поскольку интеллектуальные счетчики могут считываться удаленно, электроэнергетических и газовых компаний рассматривают их как способ сэкономить деньги на эксплуатационных расходах и трудозатратах. Хотя интеллектуальные счетчики сами по себе не составляют «интеллектуальную сеть», они составляют ее неотъемлемую часть.

Таким образом, интеллектуальные счетчики могут помочь вам сэкономить деньги каждый месяц, если вы можете потреблять в периоды непиковой нагрузки (или, наоборот, в конечном итоге обходятся вам дороже).

Живете в Техасе? Ознакомьтесь с нашим подробным руководством о том, как интеллектуальные счетчики влияют на ваш счет

Двунаправленный счетчик

У всех владельцев микрогенерации должны быть установлены двунаправленные счетчики. Эти счетчики измеряют поток электроэнергии, который используется зданиями, на которых они установлены, а также поток производимой энергии.Другими словами, они могут измерять поток электроэнергии в двух направлениях: использованная энергия и произведенная энергия .

Существует два типа двунаправленных счетчиков: двунаправленные кумулятивные счетчики и двунаправленные интервальные счетчики. Оба измерителя, по сути, работают одинаково, но измеритель интервалов делает показания через определенные интервалы (например, каждые 30 минут), тогда как накопительный измеритель – нет.

Кому принадлежит электросчетчик?

Счетчик в вашем доме принадлежит коммунальному предприятию.Они несут ответственность за установку, обслуживание и снятие показаний вашего счетчика. Ваш счетчик опечатан, и его несанкционированное вмешательство является уголовно наказуемым преступлением (не говоря уже о весьма опасном).

Если вы хотите, чтобы ваш счетчик переставили или заменили, вы должны напрямую связаться с вашим коммунальным предприятием, чтобы узнать, возможно ли это.

Как снять показания электросчетчика?

Если у вас есть интеллектуальный счетчик, ваша информация отправляется непосредственно в ваше коммунальное предприятие, поэтому вам технически не нужно снимать показания счетчика.При этом неплохо знать, сколько энергии вы потребляете, независимо от того, какой у вас тип измерителя.

Коммунальные предприятия и поставщики электроэнергии позволяют многим клиентам получать доступ к их собственным данным, собранным с помощью интеллектуальных счетчиков. Обратитесь к своему коммунальному предприятию или провайдеру, чтобы получить онлайн-доступ и начать понимать свои привычки использования!

Как снять показания электромеханического (аналогового) счетчика

Электромеханические счетчики отображают потребление электроэнергии на ряде циферблатов.Чтобы снять показания счетчика, посмотрите на числа слева направо, считывая число, когда циферблат находится прямо на номере, или округляйте до наименьшего числа, когда оно находится между двумя числами.

Снятие показаний интеллектуального счетчика

Получить показания интеллектуального счетчика еще проще: на ЖК-экране будет отображаться общее потребление кВтч по мере его изменения.

Узнайте больше о считывании показаний счетчика электроэнергии в нашем руководстве.

Как снять показания двунаправленного счетчика

Двунаправленный счетчик имеет два дисплея: полученное и доставленное кВтч.Общее количество кВтч будет отображаться для обоих направлений. Полученная электроэнергия будет сопровождаться кодом «01», а доставленная электроэнергия – кодом «46». Между показаниями может отображаться 888, что является сегментным тестом.

Как узнать, точен ли мой электросчетчик?

Все типы и модели счетчиков тщательно протестированы вашей компанией перед развертыванием для широкого использования в вашем сообществе.

Электромеханические счетчики имеют срок службы около 30 лет.Интеллектуальные счетчики имеют срок службы от 15 до 20 лет, но, возможно, время от времени их нужно обслуживать, прежде чем они в конечном итоге будут заменены. Ваше коммунальное предприятие также несет ответственность за техническое обслуживание и ремонт вашего электросчетчика.

Электросчетчик предохранительный

Некоторые потребители выразили обеспокоенность по поводу безопасности интеллектуальных счетчиков и воздействия радиочастотного (низкоэнергетического) излучения, которое они излучают.

Американское онкологическое общество заявляет, что почти невозможно провести исследование, чтобы доказать или опровергнуть связь между проживанием в доме с умными счетчиками и раком, потому что у людей очень много источников радиочастотного излучения и уровня радиочастотного облучения. источник такой маленький

Уровень радиационного облучения интеллектуального счетчика намного меньше, чем, например, стандартного смартфона.

Также были проведены исследования, чтобы определить, может ли излучение интеллектуальных счетчиков мешать работе электронных медицинских устройств, таких как кардиостимулятор. Не было доказано, что интеллектуальные счетчики создают помехи для этих типов устройств.

Кому мне позвонить, если мой электросчетчик не работает?

Ваша коммунальная компания владеет вашим счетчиком и несет ответственность за его обслуживание. Если вы считаете, что ваш счетчик не работает, позвоните в службу поддержки клиентов вашего коммунального предприятия, чтобы узнать больше. Обратите внимание, что в Техасе вам может потребоваться сначала позвонить своему розничному поставщику электроэнергии, если у вас есть проблемы с вашим счетчиком.

Манипуляции с электросчетчиком путем остановки или замедления

Незаконное вмешательство в ваш счетчик может быть чрезвычайно опасным. Если вы попытаетесь замедлить или остановить свой счетчик, ваше соединение с электричеством может быть отключено, и вам придется платить за всю использованную электроэнергию. Вы также можете заплатить дополнительные штрафы за фальсификацию. Вам также могут быть предъявлены обвинения в совершении правонарушения.
Мы не оправдываем вмешательство в работу вашего глюкометра. Если вы считаете, что ваш (или соседский) счетчик был взломан, обратитесь в свою электрическую сеть и в полицию.

Замедление счетчика магнитом

Можно уменьшить скорость вращения диска электромеханического счетчика, прикрепив мощные магниты снаружи счетчика. Магниты могут прерывать взаимодействие магнитных полей внутри измерителя и вызывать замедление диска. С помощью этого метода невозможно полностью остановить движение счетчика.

Остановка счетчика иглой

Некоторые люди останавливают движение диска своего счетчика, протыкая отверстие в счетчике (через крышку) и вставляя в счетчик иглу или кусок карты.Этот метод взлома легче обнаружить, поскольку он повреждает счетчик.

Что происходит с моим электросчетчиком, когда я переезжаю?

Счетчик электроэнергии в вашем доме не сдвинется и не изменится, если вы переедете. Вам следует заранее уведомить поставщика электроэнергии о предстоящем переезде. Возможно, представителю вашей электроэнергетической компании придется приехать к вам домой для окончательного снятия показаний счетчика, или вам, возможно, придется самому позвонить, чтобы узнать окончательные значения счетчика.

Узнайте больше о том, как начать подачу электроэнергии, когда вы переедете.

Что произойдет с моим электросчетчиком, если я поменяю поставщика энергии?

Ваша утилита остается прежней даже при смене провайдера.Если вы решите сменить поставщика энергии, с вашим счетчиком ничего не случится. Ваше электропитание не должно прерываться при переключении. Узнайте больше о вариантах энергоснабжения.

Полное руководство по счетчикам электроэнергии и показаниям счетчиков

В этом руководстве вы узнаете следующее:

Зачем мне нужно знать, как читать счетчик электроэнергии?
Как работают электросчетчики?
Какие бывают счетчики электроэнергии?
Где мой счетчик электроэнергии?
Как я могу воспользоваться показаниями моего счетчика?
Какой электросчетчик мне подходит?

Зачем мне нужно знать, как читать счетчик электроэнергии?

Регулярное считывание показаний счетчика электроэнергии дает несколько преимуществ:

Посмотрите, сколько электроэнергии вы потребляете, и, следовательно, сколько это вам стоит
Предоставляйте регулярные показания счетчика поставщику электроэнергии, чтобы убедиться, что вы: Вам не взимают чрезмерную плату за ваше использование
Предоставьте точные цифры при сравнении поставщиков энергии и тарифов

Даже если вы знаете, как снимать базовые показания электрического счетчика, понимаете ли вы, что представляют собой числа, которые вы записываете? В нашем руководстве есть все, что вам нужно знать, чтобы лучше понять свой счетчик энергии и точно узнать, за что ваш поставщик электроэнергии взимает с вас плату.

Как работают электросчетчики?

Счетчики электроэнергии используются с тех пор, как электричество впервые стало широко применяться в домах в конце 19-го и начале 20-го веков. Они созданы по образцу газовых счетчиков и используются для измерения и отслеживания того, сколько электроэнергии вы используете. На основании показаний вашего счетчика ваш поставщик энергии затем выставит вам точный счет за использование. Без показаний ваш поставщик будет использовать оценки, основанные на размере собственности и занятости, что может привести к завышению цены.

Электросчетчики измеряют мгновенное напряжение и ток, чтобы показать, сколько энергии было использовано. По сути, электросчетчики подсчитывают, сколько киловатт электроэнергии потребляет ваш дом или квартира, и это используется для расчета вашего счета на основе удельной стоимости вашего поставщика в киловатт-часах (кВтч). Счетчики также позволяют отслеживать, сколько электроэнергии вы используете, чтобы определить, являются ли ваши затраты на электроэнергию справедливыми или более низкими, чем они были бы по другому тарифу на электроэнергию или у другого поставщика энергии.

Какие бывают счетчики электроэнергии?

Существует четыре основных типа счетчиков электроэнергии:

Стандартный счетчик электроэнергии

Стандартные счетчики электроэнергии являются наиболее распространенным типом счетчиков электроэнергии для домов в Великобритании. Стандартные электрические счетчики отображают потребление электроэнергии аналогично одометру, который показывает, сколько миль вы проехали на машине. Традиционно они отображались с помощью серии вращающихся циферблатов, но на более новых счетчиках они отображаются в цифровом виде.Чем больше электроэнергии вы потребляете, тем больше поворачиваются шкалы и тем выше будет отображаемое число. Чтобы получить показания, просто прочтите число слева направо. Если при чтении отображается красный номер, игнорируйте ни красное число, ни все, что за ним следует.

Число отображается в киловатт-часах (кВтч), что в основном представляет собой количество энергии, которое вы потребляете за один час. Стандартные электросчетчики взимают плату за электроэнергию по одинаковому тарифу 24 часа в сутки, 7 дней в неделю, что упрощает чтение и понимание вашего тарифа.

Счетчик Economy 7

Другой тип счетчика – счетчик Economy 7, который работает в паре с тарифом Economy 7.Счетчики Economy 7 работают как стандартные счетчики и отображают набор чисел, которые вы читаете слева направо, вплоть до красного числа (если отображается одно). Ключевое отличие состоит в том, что счетчики Economy 7 отображают два набора цифр – один для электроэнергии, потребляемой в часы пик в дневное время, а другой – для внепиковых часов, записанных в ночное время. Это отражает тот факт, что тарифы Economy 7 взимают две разные ставки – более высокую для использования в часы пик и более высокую ставку для использования в непиковые часы. Это может быть выгодно и поможет снизить ваши счета за электроэнергию, если вы сможете перенести большую часть своего потребления электроэнергии на непиковые часы, которые обычно составляют 7-часовое окно с 22:00 до 8:00.30 утра в зависимости от вашего тарифа и поставщика.

Эконом 10 метров работает так же, как эконом 7 метров. Однако эконом-10 метров предлагают скидки в определенные дневные, вечерние и ночные часы, поэтому три тарифа вместо двух. Чтобы максимально использовать экономичный 10-метровый метр, вы должны использовать такую бытовую технику, как посудомоечные и стиральные машины в непиковые часы. Вы можете обнаружить, что не многие провайдеры предлагают тарифы на эти счетчики, что ограничивает ваши возможности.

Счетчик электроэнергии с предоплатой

Счетчик электроэнергии с предоплатой позволяет вам платить за электроэнергию заранее, поэтому вы можете использовать только ту электроэнергию, за которую вы предварительно оплатили.Если у вас закончится кредит, ваш провайдер может «вернуть» вам оплату за поддержание вашего энергоснабжения без вашего ведома, в результате чего у вас возникнет задолженность за электроэнергию. В связи с этим очень важно уделять пристальное внимание потреблению электроэнергии при использовании счетчиков с предоплатой.

Счетчики предоплаты бывают различных типов: стандартные счетчики предоплаты, которые считывают показания так же, как стандартные счетчики электроэнергии и счетчики эконом-7, и счетчики предоплаты, которые подключаются к точке оплаты, которая принимает жетоны или ключи. Вы можете приобрести эти жетоны или ключи в большинстве угловых магазинов, супермаркетов и многих других участвующих магазинов.Третий тип счетчиков – это интеллектуальный счетчик предоплаты, который работает аналогично интеллектуальным счетчикам (см. Ниже) и позволяет вам пополнять счет, не выходя из собственного дома через Интернет.

Счетчики с предоплатой могут быть хорошим вариантом для тех, кто хочет внимательно относиться к своему энергопотреблению, поскольку они вынуждают вас ограничивать количество потребляемой электроэнергии.

Умный счетчик электроэнергии

Умный счетчик электроэнергии на данный момент является самым современным счетчиком электроэнергии на рынке.По сравнению с другими типами электросчетчиков интеллектуальные счетчики предоставляют больше информации о вашем потреблении энергии. Они отображают потребление энергии в реальном времени, а также исторические данные об использовании, которые дают информацию о вашем поведении в области энергопотребления. Используя эти данные, интеллектуальные счетчики помогут вам оптимизировать потребление энергии, чтобы сократить ваши счета за электроэнергию. Кроме того, интеллектуальные счетчики отправляют данные об использовании непосредственно вашему провайдеру, обеспечивая более точный расчет, поскольку нет необходимости отправлять показания счетчиков вручную.

Интеллектуальные счетчики электроэнергии используют цифровой дисплей для записи информации, хотя большинство поставщиков, предлагающих интеллектуальные счетчики, предоставляют вам возможность считывать эту информацию через приложение для телефона, где вы можете проверять свое энергопотребление в режиме реального времени, где бы вы ни находились.

Есть два поколения интеллектуальных счетчиков. Первое поколение (SMETS1) может вернуться к стандартным счетчикам (с цифровыми дисплеями), если вы переключитесь на другого поставщика. Второе поколение (SMETS2) интеллектуальных счетчиков не имеет этой проблемы, и запланированное в будущем обновление программного обеспечения должно гарантировать, что счетчики SMETS1 также будут совместимы со всеми поставщиками. Но пока, если у вас есть выбор, выберите SMETS2 по соображениям совместимости.

Где мой счетчик электроэнергии?

Точное расположение вашего счетчика может отличаться, но обычно это место, где подача электроэнергии идет в ваш дом.Измеритель часто находится рядом с вашим блоком предохранителей, будь то в шкафу под лестницей, внизу в подвале или даже в гараже. Возможно, вы даже обнаружите, что он заперт в небольшом металлическом шкафу. Если вы живете в общем здании, например в многоквартирном доме, все счетчики могут быть в одной комнате или может быть один счетчик, охватывающий все квартиры (в этих обстоятельствах обычно ваш домовладелец оплачивает счета за электроэнергию. напрямую, а затем взимает с каждой квартиры равный процент от общей стоимости).

Сам счетчик не такой уж и большой – обычно не больше маленькой видеокассеты VHS (помните их?). Обычно он черный или белый и может иметь старые аналоговые циферблаты или современный цифровой дисплей. Вы должны найти на нем свой 11-значный номер счетчика кода – первые две цифры – буквы, остальные – цифры.

Как я могу воспользоваться показаниями моего счетчика?

Теперь, когда вы знаете, как считывать показания счетчика электроэнергии, обязательно проверяйте, платите ли вы правильную сумму каждый месяц.Взгляните на свой последний счет за электроэнергию и сравните его с показаниями счетчика, чтобы убедиться, что ваши расходы соответствуют вашим показаниям.

Если вы чувствуете, что у вас завышена плата за электроэнергию, возможно, пришло время найти нового поставщика или другой тариф, который лучше соответствует вашему образу жизни. Вы можете использовать один из многих сайтов сравнения энергии, чтобы найти и сравнить самые низкие тарифы, предлагаемые в настоящее время.

Какой электросчетчик мне подходит?

Легко – и обычно бесплатно – попросить поставщика заменить счетчик, если вам не нравится тот, который установлен в вашем доме.Выбирая счетчик, сначала подумайте об энергопотреблении. Если вы – сова, которая занимается домашними делами, например, работает с посудомоечной и стиральной машинами в ночное время, то 7-метровый счетчик эконом-класса может быть для вас правильным выбором.

Если вы хотите получить как можно больше информации об использовании, выберите умный счетчик. Вам нужно будет уточнить у вашего поставщика, доступны ли эти измерители в вашем районе, и ваш дом также должен быть подходящим, поскольку показания передаются по выделенной (и безопасной) беспроводной сети, поэтому могут быть проблемы с сигналом. , особенно если в вашем доме толстые стены.

Одним из потенциальных недостатков интеллектуальных счетчиков является то, что поставщики энергии получают больше ваших личных данных, чем если бы вы использовали стандартный счетчик или экономичный счетчик. Правительство поощряет поставщиков к тому, чтобы к 2024 году все их клиенты использовали умные счетчики, но если это является для вас ключевой проблемой, вы можете отказаться от установки.

Вы также можете посмотреть различные планы, чтобы узнать, готовы ли вы сэкономить больше с помощью другого типа счетчика, например, экономичного счетчика 7. Если вам понадобится установить новый счетчик, позвоните своему поставщику – они назначат время, когда придут к вам домой со всем необходимым оборудованием и установят его.

Электросчетчики: как они работают?

Время чтения: 3 минуты

Если вы не живете в автономном доме, у вас есть электросчетчик. Ваш электросчетчик сообщает коммунальному предприятию, сколько электроэнергии вы израсходовали за определенный период времени, чтобы они знали, сколько вам нужно будет выставить на ежемесячный счет. Существует несколько различных типов электросчетчиков, каждый из которых работает немного по-разному, в том числе сетевые счетчики, которые работают для домов на солнечных батареях. В этой статье мы разберем разные типы счетчиков, как они работают и почему вам следует заботиться о том, какой у вас электросчетчик.

Обзор электросчетчиков

Ваш электросчетчик измеряет ваше подключение к электрической сети, отслеживая, сколько электроэнергии вы потребляете из сети. Исторически электросчетчики были аналоговыми – просто цифры на шестеренках и циферблат, который вращался, когда вы потребляли больше киловатт-часов (кВтч) электроэнергии. Они требовали, чтобы работник коммунального хозяйства подошел к краю вашего дома и стал читать, считывать показания счетчика – буквально, записывая число на своем счетчике.Разница между одним чтением и предыдущим в том, как они определили сумму вашего счета.

Как и другие технологии, электросчетчики со временем стали более совершенными, что сделало процесс считывания показаний более автоматизированным. Во-первых, электрические счетчики были настроены на пассивное или активное излучение читаемых радиоволн: вместо того, чтобы идти в сторону вашего дома, работники коммунальных служб могли проезжать специально оборудованные грузовики по вашему району и собирать показания для каждого метра намного быстрее.

Затем коммунальные предприятия начали установку «усовершенствованной измерительной инфраструктуры», которую также называют AMI или интеллектуальные счетчики. Эти интеллектуальные счетчики имеют два ключевых преимущества: во-первых, они могут отслеживать потребление электроэнергии на гораздо более детальном уровне, т. Е. Ваши мощность и потребление энергии в течение пятнадцати или даже пятиминутных интервалов, и, во-вторых, они могут автоматически связываться с Это означает, что никому не нужно приходить к вам в гости или проезжать по окрестностям, чтобы собрать информацию об использовании для выставления счетов.

Наконец, если вы установите солнечную батарею в своем доме, ваша коммунальная компания может заменить ваш старый электросчетчик на счетчик чистой энергии, чтобы отслеживать, сколько электроэнергии вы потребляете из сети, а также сколько солнечной энергии вы экспортируете в сеть. Вы также можете быть оснащены измерителем производства, чтобы точно отслеживать, сколько солнечных батарей вырабатывают ваши панели для любых местных стимулов (например, для программы SMART в Массачусетсе).

Зачем вам нужен электросчетчик

Тип используемого вами электросчетчика влияет на тип тарифа, по которому коммунальное предприятие может взимать с вас плату за электроэнергию.Например, если у вас старый аналоговый счетчик, ваша коммунальная компания может видеть только то, сколько электроэнергии вы использовали между измерениями, без какой-либо информации о том, когда вы используете электроэнергию или наибольшее количество, которое вы используете в определенный момент времени. . В результате ваша коммунальная компания может взимать с вас только одну плату за всю потребляемую электроэнергию.

Однако, если у вас есть интеллектуальный счетчик, ваша коммунальная компания сможет лучше понять, когда вы используете электроэнергию и сколько вы потребляете в данный момент времени.Имея эту информацию под рукой, ваша коммунальная компания имеет достаточно окна в ваших привычках потребления, чтобы иметь возможность установить для вас ставку времени использования (где ставка, которую вы платите за электроэнергию, зависит от времени, когда вы ее используете) или тариф по требованию (который взимает больше в зависимости от максимального количества электроэнергии, которую вы потребляете из сети в любой момент).

У обоих этих типов тарифов есть свои плюсы и минусы для владельцев дома и бизнеса – в зависимости от ваших привычек использования и конкретных обстоятельств, вы можете платить больше или меньше за электроэнергию каждый месяц.Но в любом случае, если ваша коммунальная компания имеет представление о почасовом или даже субчасовом использовании у вас дома, они, вероятно, предоставят вам такую же информацию в вашей учетной записи коммунального предприятия, что является отличным способом лучше понять ваше использование. и как это повлияет на ваш счет.

Еще одна вещь, о которой следует помнить, заключается в том, что тип используемого вами электросчетчика влияет на простоту процесса установки солнечной батареи: если у вас уже установлен интеллектуальный счетчик, вы можете предоставить установщикам гораздо более подробную информацию о вашем использовании, чтобы позвольте им разработать систему, наилучшую из возможных для ваших нужд.И, в зависимости от вашей утилиты, вам может даже не понадобиться установка нового счетчика нетто, если у вас уже есть интеллектуальный счетчик.

Возьмите под свой контроль потребление электроэнергии с помощью солнечной энергии

Независимо от того, какой счетчик электроэнергии у вас есть, лучший способ контролировать потребление электроэнергии – это солнечная энергия. Чтобы узнать, сколько вы можете сэкономить, перейдя на солнечную энергию, воспользуйтесь онлайн-калькулятором солнечной энергии EnergySage. Если вы хотите получать индивидуальные расценки на солнечную энергию от местных установщиков, зарегистрируйтесь и получите бесплатную учетную запись на EnergySage сегодня.

Как считывать показания вашего электросчетчика: руководство по использованию энергии

В Chariot Energy мы верим в силу образованных потребителей электроэнергии. Когда вы будете лучше осведомлены обо всех тонкостях энергетической отрасли, вы сможете сделать более правильный выбор в отношении потребления электроэнергии. Более того, когда вы глубже понимаете свое потребление электроэнергии, вам будет легче снизить счет за электроэнергию. Это сводится к тому, чтобы научиться считать счетчик электроэнергии.

В этой статье мы объясним основы среднего электросчетчика, прежде чем объясним, как считывать показания как обычного, так и интеллектуального счетчика.Обладая этими знаниями, вы станете более вовлеченным в качестве потребителя энергии и сможете лучше контролировать свои счета за электроэнергию, чем когда-либо прежде.

Что такое электросчетчик?

Расположенный снаружи вашего дома, обычно у электрической распределительной коробки, ваш электросчетчик – это устройство, которое отображает потребление электроэнергии в вашем доме, измеренное в киловатт-часах (кВтч). ¹ Каждый электросчетчик имеет определенный идентификационный номер, присвоенный коммунальной компанией для вашего района.Это гарантирует, что правильное считывание для платежного цикла (обычно продолжительностью 28-32 дня) будет назначено правильному дому, поэтому вы заплатите нужную сумму денег выбранному вами розничному поставщику электроэнергии. В Техасе это известно как «ESI ID» или «Идентификатор электрического сервиса».

Традиционно это устройство устанавливается, эксплуатируется и обслуживается коммунальной компанией – и именно они читают его каждый месяц. Это означает, что они будут либо физически посещать каждый счетчик, либо собирать данные для цифровых счетчиков в электронном виде одним махом.В любом случае информация об использовании затем отправляется в соответствующую энергетическую компанию для каждого счетчика, чтобы сформировать счет за электроэнергию для этого цикла выставления счетов.

Но то, что коммунальная компания снимает показания вашего счетчика, не означает, что вы не можете отслеживать собственное использование между счетами. Фактически, мониторинг вашего использования на ваших условиях даст вам лучшее представление об общем потреблении энергии.

Как считывать показания стандартного электросчетчика

Это тип электросчетчика, о котором думает большинство людей, когда они представляют себе такое устройство.В зависимости от вашего местоположения у вашего счетчика может быть четыре, пять или шесть циферблатов для отслеживания потребления электроэнергии в вашем доме в киловатт-часах.

Как читать циферблаты

В нашем примере выше мы видим счетчик с пятью циферблатами. На каждом из них есть указатель, отслеживающий числа от 0 до 9. Вы будете читать циферблаты слева направо, отметив, что циферблаты 1, 3 и 5 вращаются по часовой стрелке, а циферблаты 2 и 4 – против часовой стрелки. Показания выглядят следующим образом:

Посмотрите прямо на счетчик.
Посмотрите на указатель на каждом циферблате.
Указатель на циферблате 1 прошел 1, но не 2. Показание 1.
Указатель на циферблате 2 прошло 8, но не 9. Показание равно 8.
Указатель на циферблате 3 прошло 2 , но не 3. Показание 3.
Указатель на циферблате 4 прошел 2, но не 3. Показание равно 3.
Указатель на циферблате 5 перешло 4, но не 5. Показание равно 4.

Общее значение этого электросчетчика составляет 18 334 кВт · ч .

Оценка вашего энергопотребления

Но что для вас значит 18 334? Во-первых, это не означает, что вы израсходовали столько электроэнергии в этом платежном цикле.Вместо этого это мера количества электроэнергии, прошедшей через счетчик с момента его установки или сброса, когда он достиг 99 999.

Таким образом, для оценки использования вы должны иметь предварительное чтение. Это могло быть показание, которое вы сделали лично, или вы могли использовать показания из вашего последнего счета за электроэнергию. Для наших целей предположим, что значение в вашем последнем счете составляло 18 000 кВтч, и сделаем вычитание.

18 334 кВт / ч – 18 000 кВт / ч = 334 кВт / ч использованное на данный момент в этом платежном цикле.

В следующий раз, когда вы захотите считать счетчик электроэнергии, просто вычтите 18 000 из нового значения, чтобы получить обновленную оценку потребления электроэнергии в течение этого цикла выставления счетов. Вы также можете вычесть 18 334 кВтч из нового значения, чтобы узнать, сколько вы израсходовали за это время.

Кроме того, мы рекомендуем вам делать снимки вашего глюкометра каждый раз, когда вы снимаете показания. Это может быть полезно в том случае, если вам нужно изложить свое дело своему REP, если вы считаете, что в будущем счете за электроэнергию было неверно указано.

Как считывать показания интеллектуального счетчика

Все большее число коммунальных предприятий в Соединенных Штатах переходят на цифровые электрические счетчики. Эти устройства, также известные как интеллектуальные счетчики или Advanced Metering System (AMS), помогают коммунальным предприятиям более эффективно отслеживать как потребление энергии потребителями, так и проблемы с их электроэнергией. ² Это означает, что они могут снизить потребительские расходы и более эффективно реагировать на перебои в работе.

Те же обязанности владения и обслуживания, описанные ранее для традиционных счетчиков, по-прежнему применяются, но все просто более удобно.

Как считывать данные с экрана

Как вы можете себе представить, с учетом технологии, показанной выше, считывание показаний вашего цифрового электросчетчика очень просто. Хотя цифровой счетчик будет циклически перебирать несколько цифр, символов и знаков, соответствующих дате, времени, статусу и т. Д., Ваши показания будут довольно очевидными, так как они будут иметь аббревиатуру кВтч.

В нашем примере выше значение составляет 55 733 кВтч.

Оценка вашего энергопотребления

Процесс, который мы описали выше для аналоговых электросчетчиков, также применим и к цифровым: вам нужно какое-то предварительное показание, чтобы оценить ваше текущее потребление.В этом примере мы предположим, что значение последнего счета за электроэнергию составило 55 000 кВтч. Пришло время для большего вычитания:

55 733 кВтч – 55 000 кВтч = 733 кВтч электроэнергии в этом платежном цикле.

Важность расчета энергопотребления в вашем доме

Мы поняли. Ручное отслеживание вашего использования кажется слишком большим мостом. Нет ли для этого приложения от моей коммунальной компании или поставщика электроэнергии? Ну не всегда. Технология отслеживания использования в таких приложениях дает хорошую оценку того, что происходит с вашим общим потреблением электроэнергии.Чтобы действительно внимательно следить за своим использованием между счетами за электроэнергию, нет ничего более эффективного, чем физически смотреть на свой счетчик на регулярной основе.

Мы рекомендуем следующий курс действий:

Когда вы получите новый счет за электроэнергию, запишите использование за последний день цикла выставления счетов. Это станет вашей базой.
Проверяйте свой электросчетчик раз в неделю, следя за тем, чтобы вы делали это каждую неделю в одно и то же относительное время.
Запишите это использование. Вычтите предыдущее значение, чтобы приблизительно рассчитать, сколько электроэнергии вы использовали.
Отметьте любую необычную активность в доме, которая могла произойти со времени вашего последнего чтения.

Вот пример того, как это может выглядеть:

Эта диаграмма предназначена для того, чтобы служить одним из примеров того, что вы могли бы сделать для отслеживания потребления электроэнергии на вашем электросчетчике

Имея эту информацию под рукой, вы можете лучше понять, сколько и когда вы использовали электричество в прошлом, что облегчает вам прогнозирование будущего использования. Таким образом, вы можете определить способы, которыми вы можете использовать меньше энергии в своем доме – даже с учетом крупных событий, которые обычно могут увеличить ваше использование.

Умение читать на электрическом счетчике – важный навык для любого потребителя энергии. Потому что, если есть один проверенный и проверенный способ снизить ваши счета за электроэнергию, он потребляет меньше энергии.

Ссылки :

Что такое интеллектуальные счетчики электроэнергии? »Iota Communications, Inc.

Как управляющий объектами вы, возможно, слышали об интеллектуальных счетчиках электроэнергии, но не знаете, что именно они делают и чем они могут быть полезны. Умные счетчики – это малоиспользуемый инструмент, который действительно может помочь вам сэкономить деньги – до 10% ваших счетов за коммунальные услуги.Они также могут помочь обеспечить долговечность вашего основного оборудования, что в конечном итоге сэкономит вам еще больше.

В этой статье объясняется, что такое интеллектуальный счетчик и почему его измерения имеют ключевое значение для эффективной работы вашего предприятия.

Интеллектуальный счетчик – это механическое устройство, измеряющее потребление электроэнергии в здании. Прежде чем они стали «умными», счетчики электроэнергии сначала нужно было снимать вручную; со временем стали доступны автоматизированные устройства для считывания показаний счетчиков, которые сделали ненужным физическое посещение счетчиков.Эти автоматизированные устройства для считывания показаний счетчиков отправляли показания счетчиков только поставщику энергии (вы, как заказчик, не имели доступа к данным) и в основном измеряли кВтч.

Сегодняшние электросчетчики – smart . Как работают умные электросчетчики? В них используются технологии, отличные от автоматизированных устройств для считывания показаний счетчиков, они передают информацию по беспроводной сети с помощью низкоэнергетических радиочастотных волн. Ваши данные об использовании энергии отправляются вашему поставщику через определенные промежутки времени, при этом некоторые модели доставляют информацию каждые 15 минут.Эта же информация также доступна вам.

В интеллектуальных электросчетчиках используются технологии, отличные от автоматизированных устройств для считывания показаний счетчиков, они доставляют информацию по беспроводной сети с помощью низкоэнергетических радиочастотных волн. Нажмите, чтобы твитнуть

Технология, используемая в интеллектуальных счетчиках, отличается от автоматизированных устройств для считывания показаний счетчиков. Но есть и другие важные отличия, в том числе вид информации, которую они измеряют. Умные счетчики предлагают более подробные данные, чем старые устройства; они также предоставляют таким клиентам, как вы, доступ к данным об энергопотреблении счетчика.В результате у вас есть возможность получить больший контроль над потреблением энергии, либо изменив свои привычки использования, либо выявляя проблемы, связанные с качеством вашей электроэнергии.

Качество электроэнергии относится к тому, насколько эффективно ваши системы потребляют подаваемую на них электроэнергию. В следующем разделе мы подробнее рассмотрим качество электроэнергии и то, как можно использовать цифровые интеллектуальные электрические счетчики для выявления проблем с качеством электроэнергии на вашем предприятии.

Интеллектуальные счетчики электроэнергии предоставят вам больше информации о вашей мощности, которую вы можете использовать в своих интересах.Чтобы понять, как это сделать, вам нужно немного узнать об электроэнергии и «коэффициенте мощности».

Электроэнергия, поставляемая коммунальными предприятиями, поступающая на ваш объект, состоит из мощности, измеряемой в амперах и напряжении. Переменный ток (AC) распространяется волнами; когда волны напряжения и тока не синхронизированы, происходит искажение мощности. Смещение между током и током приводит к неэффективности, которая разделяет мощность на активную и реактивную.

Реальная мощность – это мощность, которая потребляется для работы оборудования и освещения и измеряется в киловаттах (кВт).
Реактивная мощность является побочным продуктом сдвига фаз между током и ампером и измеряется как реактивная мощность в киловольт-амперах (кВАр).
Полная или полная мощность представляет собой сумму активной и реактивной мощности и измеряется в киловольт-амперах (кВА).

Коэффициент мощности – это отношение активной мощности к полной мощности; это то, что измеряет эффективность электрической системы здания.

Чтобы определить, насколько эффективно ваше здание использует электричество, вы разделите использованные киловатты (реальная мощность) на использованные киловольт-амперы (полная мощность).Если, например, ваше здание работает на 90 кВт (полезная, рабочая мощность), а полная полная мощность составляет 115 кВА, вы получите 0,78 или 78% – это означает, что только 78% входящей мощности выполняет полезную работу.

Математическое уравнение для определения коэффициента мощности:

кВт ∕ кВА

Наиболее эффективными системами являются те, коэффициент мощности которых ближе всего к 1,0, поэтому чем выше коэффициент мощности, тем эффективнее работает ваша система.Коэффициент мощности – один из важных элементов, влияющих на качество электроэнергии , всеобъемлющий термин, обозначающий характеристики источника питания, которые позволяют электрическому оборудованию работать должным образом. Повышение коэффициента мощности положительно скажется на качестве электроэнергии в целом.

Итак, какова связь качества электроэнергии со стоимостью электроэнергии?

Коммунальные предприятия рассчитывают свои расходы на инфраструктуру, необходимую для обеспечения полной доступности электроэнергии.Если ваше здание использует электроэнергию неоптимально (это означает, что у вас низкий коэффициент мощности), вы можете заплатить «штраф» за коэффициент мощности (обычно, если он падает ниже 0,85). Почему? Поскольку большие силовые нагрузки с низким коэффициентом мощности потребляют больший ток и приводят к большему расходу энергии на источнике питания, от электросети требуется увеличить мощность генерации и передачи, чтобы справиться с нагрузкой. Если вам удастся улучшить это значение до 0,9 или 0,95, вы будете гораздо эффективнее расходовать энергию. (Коммунальное предприятие также выигрывает, потому что энергия не тратится зря.)

Интеллектуальные счетчики электроэнергии позволяют контролировать качество электроэнергии, поступающей в ваше здание. Соответствующие измерения, которые они предоставляют:

Реальная мощность
Полная мощность
Реактивная мощность
Частота
Напряжение

Если математические расчеты показывают, что ваш коэффициент мощности недостаточен, это означает, что вы, вероятно, платите штраф и вам необходимо принять меры по исправлению положения. Возможные решения могут заключаться в добавлении массива конденсаторных батарей для обеспечения реактивной мощности, чтобы вам не приходилось забирать ее из электросети.(Хотя вам все равно понадобится часть этой реактивной мощности для ваших электродвигателей.) Вы также можете настроить частотно-регулируемые приводы, которые гораздо более эффективны при подаче энергии на электродвигатели.

Прежде чем внедрять какие-либо решения по устранению недостатка коэффициента мощности, важно определить , почему у вашего объекта низкий коэффициент мощности.

Есть две возможности:

Вы можете вызвать это изнутри из-за того, как вы управляете двигателями.
Энергоснабжающей компании может не хватать качества электроэнергии, которую она предоставляет.

Для принятия окончательного решения может потребоваться расследование с вашей стороны. Посмотрите на профиль нагрузки на вашем предприятии и попытайтесь изолировать его, установив преобразователи тока (ТТ) на самые большие двигатели. Если вы не видите никаких отклонений от нормы, поговорите со своим поставщиком коммунальных услуг, чтобы копнуть глубже.

Сильные колебания напряжения и частоты могут нанести ущерб самому дорогому оборудованию.Из-за низкого качества электроэнергии машина, которая обычно прослужит 10 лет, прослужит всего четыре года. Поэтому, если вам нужно глубже изучить проблему, вам может потребоваться более сложный измеритель.

Стандартные интеллектуальные счетчики электроэнергии измеряют базовый набор параметров, касающихся форм электрических сигналов; промышленные счетчики измеряют гораздо больше. Если у вас есть дорогостоящее оборудование, которое нужно защитить, вам понадобится измеритель, который может измерять формы сигналов с точностью до миллисекунды, предоставляя информацию о:

Провалы напряжения
Частота колебаний
Гармонические искажения
Шум
Переходные процессы
Необычные колебания или импульсы

Сложные интеллектуальные счетчики или датчики дороги, но защита вашего основного оборудования обычно стоит затрат.

Интеллектуальные счетчики электроэнергии могут сделать многое без помощи службы интеллектуального учета, которая будет сопровождать их.

Iota не только предлагает интеллектуальные счетчики электроэнергии, но также предлагает мониторинг качества электроэнергии в качестве услуги. Мы можем удаленно отслеживать и измерять вашу реальную, кажущуюся и реактивную мощность, а также предоставлять аналитику на основе данных, чтобы вы могли интерпретировать то, что вы видите. Мы также можем помочь с корректирующими действиями и дать рекомендации о том, как уменьшить проблемы с качеством электроэнергии в соответствии с условиями вашего здания.Если вы хотите узнать больше о том, как мы можем помочь вам повысить энергоэффективность вашего предприятия с помощью нашей службы мониторинга качества электроэнергии, свяжитесь с нами сегодня.

Как считывать показания моего счетчика – UniSource Energy Services

Считывание показаний моего газового счетчика

Если у вас есть счетчик газа со шкалой, а не с цифровым считыванием, вы можете использовать эти рекомендации, чтобы научиться считывать показания счетчика.

Ваш газовый счетчик очень похож на индикатор пробега на вашем автомобиле. Если вы хотите знать, как далеко вы проехали, вы записываете количество миль, показанное перед началом поездки, и количество, показываемое по прибытии в пункт назначения.Чтобы узнать, сколько природного газа вы использовали за определенный период времени, например за расчетный период, вы делаете то же самое, снимая показания в начале и в конце.

Вот как можно считывать показания счетчика. Счетчик имеет четыре основных шкалы, каждая с цифрами от 0 до 9. Начиная с первой шкалы слева, они чередуются, поворачиваясь против часовой стрелки и по часовой стрелке. (Есть также несколько небольших циферблатов, которые мы используем только для тестирования.)

Например, посмотрите на счетчик ниже, начните с шкалы A справа и прочтите до шкалы D слева.Если стрелка находится между цифрами, запишите меньшее число, если циферблат не находится между 9 и 0, затем запишите 9.

Читая четыре циферблата, запишите наименьшее число, которое прошла стрелка каждого циферблата.

Например, если цифры на этих циферблатах читаются (слева направо) 2, 5, 3, 6 – это означает 2536 кубических футов (сотни кубических футов) использованного газа. Циферблаты записывают сумму кумулятивно, поэтому, если ваш счетчик показывает 2, 4, 3, 6 месяцем ранее, значит, вы израсходовали 100 кубических футов газа в течение расчетного периода.

Текущий коэффициент преобразования для вашего региона затем используется для преобразования использования в CCF в использование в термах.

Использование газа будет меняться от месяца к месяцу. Изменения погоды, новые приборы, переезд в другой дом или квартиру, прибавление в семье или другие изменения могут повлиять на ваше использование. Если по какой-либо причине вы считаете, что ваш счетчик неправильно регистрирует потребление газа, свяжитесь с нами по телефону 877-837-4968.

Часто задаваемые вопросы о счетчике газа

Когда ЕЭС снимает показания моего счетчика?

В вашей текущей выписке по счету указана дата, когда ваш счетчик будет считан в следующем месяце, и дата, когда он был снят для вашего последнего платежного цикла.

Что я могу сделать, чтобы управлять своими расходами на электроэнергию?

Щелкните здесь, чтобы узнать, как читать счет за природный газ.
Воспользуйтесь нашим калькулятором энергии для дома, чтобы узнать, как экономить энергию.
Избавьтесь от догадок о ежемесячных счетах и платите одинаковую сумму каждый месяц с помощью нашей программы бюджетных платежей.

Как считывать показания вашего электросчетчика

Считывание показаний аналогового электросчетчика проще, чем вы думаете! Следуйте нашему полезному руководству.

Метров

Аналоговый электросчетчик имеет циферблаты слева направо, измеряя киловатт-часов (кВтч) тысячами, сотнями, десятками и единицами. Киловатт-час – это электричество, необходимое для сжигания десяти 100-ваттных лампочек в течение одного часа. Некоторые счетчики имеют четыре циферблата, некоторые – пять, а некоторые могут даже иметь шесть циферблатов на лицевой стороне счетчика. На каждом циферблате 10 цифр и указатель. Все остальные циферблаты пронумерованы против часовой стрелки. Стрелки следуют в направлении чисел и продвигаются вперед только тогда, когда вы используете электричество.

При считывании показаний электросчетчика помните следующие подсказки:

Встаньте прямо перед глюкометром, чтобы вы могли четко видеть расположение каждого указателя.
Если указатель находится между двумя числами, прочтите число, которое только что передал указатель.
Если указатель находится между 9 и 0, всегда читать 9.
Если указатель находится точно на числе, прочтите следующее меньшее число, если указатель справа от него не прошел ноль.Поскольку у первого циферблата справа нет циферблата, номер нужно читать независимо.
Если ваш счетчик является интеллектуальным счетчиком или имеет цифровые числа, используйте их в качестве показаний.
Каждый метр пронумерован. Запишите номер вашего счетчика.

Какое значение показывает показанный ниже пример электросчетчика?

РИСУНОК 1. Считайте шкалы слева направо.

Стрелка на крайнем левом циферблате прошла 8 и находится между 8 и 9.Прочтите меньшее число, которое только что передал указатель, то есть 8.
Стрелка на следующем циферблате выглядит так, как будто она находится прямо на 4. Но циферблат справа не прошел через ноль. Таким образом, вы читаете этот циферблат как 3.
Следующий циферблат прошел через 8 и находится между 8 и 9. Снова прочтите меньшее число, которое только что прошел указатель, то есть 8.
Второй указатель справа только что прошел 9 и находится между 9 и 0. Прочтите это как 9.
Крайний правый указатель находится прямо на цифре 5.Прочтите это как 5.

Ответ: 83895 .

Как узнать количество электроэнергии, израсходованной за неделю:

РИСУНОК 2. Показания на первой неделе 2-6-3-5.

РИСУНОК 3. Неделей позже, примерно в то же время, значение 2-8-3-9.

Если вычесть предыдущее значение из нового значения:

2839 Новое значение
-2635 Предыдущее значение
Использовано 204 кВтч

Ответ: Используется 204 киловатт-часов .

Промышленная вентиляция в Москве строительство монтаж в Подольске

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

Энергетическое обследование • Программа энергосбережения • Консультация

Типы счетчиков:

Основные понятия, термины и определения

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Основные понятия учета электроэнергии

Технические требования к электросчетчикам

Счетчик электроэнергии. Виды и работа. Применение и особенности

Счетчики принято делить по трем критериям:

Современные счетчики бывают в 3 вариантах конструкции:

К недостаткам индукционных измерителей можно отнести:

Данные приборы имеют продолжительный межповерочный период. В зависимости от производителя счетчик нуждается в сдаче на поверку раз в 4-16 лет.

Особенности пломбирования

Похожие темы:

Типы счетчиков электроэнергии – Счетчики электроэнергии – Свет – Статьи и исследования

Индукционные (электромеханические) счетчики.

Электродинамические счетчики.

Электронные счетчики

Гибридные счётчики электроэнергии

Комментарии

индукционные, электронные, одно- и многотарифные

Виды счетчиков электроэнергии

Индукционный

Электронный

Однотарифные и многотарифные виды электросчетчиков

Автоматический тип электросчетчика

Преимущества и недостатки многотарифности

Класс точности приборов и их мощность

Условия использования и методы крепления

Какую модель лучше выбрать

Как выбрать счётчик электроэнергии

Виды электросчётчиков

Требования к счетчикам

Индукционный или электронный: какой счётчик электроэнергии лучше

Сколько тарифов выбрать?

Будущее тарифной системы учета электроэнергии

Какие счетчики электроэнергии бывают. Какой счетчик электроэнергии выбрать, чтобы перестать переплачивать?

Как выбрать счетчики электроэнергии: виды и тарифы

Виды электросчетчиков

Индукционные счетчики

Электронные счетчики

Фазность электросчетчика

Тарифы и счетчики потребления электроэнергии

Энергия дорожает — потребители ищут выгодные счетчики

В частном доме — собственный счетчик

Счетчики электроэнергии — обзор видов и как выбрать?

Учет электроэнергии сегодня

Какой счетчик выбрать

Разновидности электросчетчиков, преимущества и недостатки

Индукционные (механические) электросчетчики

Достоинства и недостатки индукционных счетчиков

Достоинства

Недостатки

Электронные электросчетчики

Достоинства и недостатки электронных электросчетчиков

Достоинства

Недостатки

Маркировка на электросчетчиках

Счетчики электроэнергии: какой лучше поставить?

Индукционный счетчик электричества

Электронный счетчик

Однофазные счетчики электричества

Трехфазные устройства

Классификация по тарифности

Классификация по типу энергии

Счетчики электроэнергии: какой лучше?

Компании, выпускающие лучшие счетчики электроэнергии

Лидеры рынка счетчиков электроэнергии

Виды и типы счётчиков электрической энергии

Принцип работы

Электросчетчики. Виды и работа. Как выбрать. Применение

Виды электросчетчиков

Электрические счетчики разделяются по следующим типам:

Индукционные

Электронные электросчетчики

Перечислим достоинства электронных моделей счетчиков:

Однотарифные и многотарифные
