Какой кабель использовать для ввода в дом под землей?

Невозможно представить хотя бы одно помещение без электричества. Ведь на нем работает фактически вся техника, которая находится дома. Электричество гарантирует максимальный комфорт и повышает качество жизни. Естественно, для безопасности и эффективной работы, необходимо провести правильное подключение дома к электричеству.

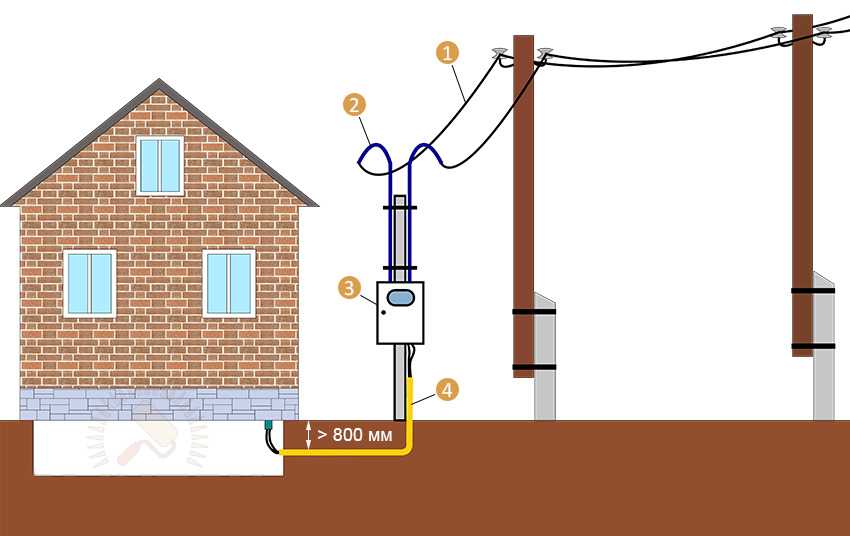

Зависимо от проекта дома и предпочтений, провести работы можно под землей и по воздуху. Но первый вариант является более предпочтительным и удобным. Рассмотрим, с чем это связано и какой кабель использовать для проведения работ.

На что обратить внимание при выборе кабеля для ввода в дом под землей?

Естественно, кабель должен быть высокого качества и полностью соответствовать тому уровню нагрузки, на котором будут работать электрические приборы, расположенные внутри дома. Если неправильно сделать выбор, высокая вероятность пробоя на землю. Также учитывайте, какое будет напряжение сети – может быть однофазной и трехфазной, то есть, на 220В и 380В.

Современные электрические кабели отличаются между собой видом изоляции, которая может быть из различных материалов:

• полиэтилен;
• поливинилхлорид;
• прочная бумага со специального состава.

Кабель, который выбирается для прокладки под землей, должен быть надежно защищен от различного рода повреждений при помощи бронированной оболочки, которая изготавливается из металлической ленты. Чтобы гарантировать максимальный уровень защиты, кабель рекомендуется размещать внутри пластиковой трубы определенного размера. Это дает возможность свести к минимуму возможность повреждений, если будет проседать грунт из-за размывания подземными водами.

Разновидности кабелей для подземной прокладки

• Бронированные. Довольно часто для ввода под землей внутрь дома, используется кабель ВБШв или ВБбШв. Есть возможность укладки кабеля с алюминиевыми жилами АВБбШв. Учитывая то, что подобные кабели надежно защищены от различного рода повреждений, нет необходимости применения в использовании специальной защитной трубы для дополнительной защиты.
• Бронированные с бумажной изоляцией. Подобные кабели могут быть с алюминиевыми и медными жилами. Несмотря на то, что используется бумага, она абсолютно не боится влаги, т.к. оборудование защищено с помощью оболочки из металла. Необходимо учитывать, что, если уровень траншеи более 15 м, тогда состав, которые используется для пропитки, может вызывать ухудшение эксплуатационных характеристик энергетического кабеля. В подобном случае нужно использовать электрические кабель на основе церезина или полиэтилена.
• Кабель СПЭ. Вы имеете возможность использовать кабель, роль изоляции которого выполняет сшитый полиэтилен ПвПг, ПвБбШв, ПвП. Стоит подобный кабель несколько дороже, но без проблем сможет справиться с пониженными температурами, а также обладает длительным сроком эксплуатации.

Сечение жилы кабель для ввода в дом

Рассмотрим подробней варианты на 220В при 15 кВт, 380В при 10 и 15 кВт. Независимо от варианты, не используется кабель, сечение которого обладает площадью менее 16 мм для алюминия и 10 мм для меди. Оптимальное решение – использование меди, т.к. обладает более долгим сроком эксплуатации. Но также имеет более высокую стоимость. Именно по этой причине многие отдают предпочтение алюминию, необходимо только правильно определить необходимую площадь сечения жилы. Рассмотрим подробней каждый вариант:

• 220В. Если необходимо создать сеть с напряжением 220В и мощностью 15 кВт, то алюминиевый кабель должен обладать сечением жилы 35 мм. При этом сила тока не должна быть более 75А. Для медных моделей кабеля достаточно будет сечения на 16 мм, а сила тока – 80А.
• 380В. Если подключаете в дом сеть с напряжением 380 вольт, то для 10 кВт нужно будет алюминиевый электрический кабель с сечением жилы 4 мм, а при использовании меди – 2 мм. При мощности в 15 кВт, нужен кабель из алюминия, сечение жилы которого составляет 6 мм и медный – 4 мм.

Выводы

Как видите, прокладка электричества в дом – это сложный процесс еще даже на этапе выбора кабеля. Оптимальное – поручить подобное дело профессионалам, которые во время подбора будут учитывать тип грунта, уровень нагрузки, присутствие дополнительных сооружений и деревьев. Следовательно, вместе с компанией Control, можете быть уверенными, что дом будет подключен с полным учетом всех требований безопасности.

Электрический кабель для ввода в квартиру: сечение имеет значение

Кабель, по которому электричество заходит в квартиру — очень ответственный участок электропроводки. Именно на этот кабель ложится нагрузка от всех электроприборов, работающих в помещении. От параметров вводного кабеля зависит, сколько приборов и какой мощности может обслужить проводка в помещении. Рассмотрим ключевой параметр — сечение кабеля и способ его выбора.

Диаметр сечения — показатель мощности кабеля

Физические законы говорят о том, что от диаметра сечения проводника зависит максимальная величина тока, который способен провести через себя этот проводник без нагревания. Если попытаться провести ток более, чем граничная цифра, — это приведет к нагреву проводника, и чем больше ток и длительность «сеанса», тем выше температура.

Для квартирного абонента сказанное интерпретируется следующим образом.

Диаметр сечения кабеля означает максимально допустимое количество киловатт (кВт), которые можно потреблять в квартире. То есть, какие и сколько электроприборов могут работать одновременно. Чем больше диаметр, тем больше приборов можно использовать одновременно безо всяких опасений за жизнь и здоровье. Теоретически можно «повесить» на кабель и большую мощность, чем позволяет его диаметр. Но в таком случае неизбежен нагрев токопроводящей жилы, повреждение изоляции, а за ним эффекты перегорания, возгорания… воспламенения.

Поэтому к выбору сечения вводного кабеля необходимо подходить со всей серьезностью: ведь от него зависит как безопасность, так и удобство эксплуатации домашних электроприборов.

Алгоритм расчета сечения

Есть отработанная схема для вычисления сечения вводного кабеля, которой пользуются при проектировании. Она основана на постулате о том, что диаметр сечения вводного кабеля выбирается в зависимости от предполагаемой мощности всех приборов, работающих в квартире.

Этап 1: Инвентаризация

На первом этапе составляется список электроприборов, которые присутствуют в квартире. Предполагается, какая техника будет приобретена в перспективе и список дополняется. Предположения, конечно, лучше делать с запасом на долгосрочное будущее в разумных пределах. Каждому из приборов ставится в соответствие приблизительная потребляемая мощность.

Можно воспользоваться таблицей, в которой ориентировочно показан список типичных домашних электроприборов и их приблизительные потребляемые мощности.

Название электроприбора	Приблизительная мощность, Вт	Название электроприбора	Приблизительная мощность, Вт
телевизор	300	кондиционер	1500
принтер	500	проточный нагреватель воды	5000
компьютер	500	бойлер	1500
фен для волос	1200	дрель	800
утюг	1700	перфоратор	1200
электрочайник	1200	электроточило	900
вентиляторы	1000	дисковая пила	1300
тостер	800	электрорубанок	900
кофеварка	1000	электролобзик	700
пылесос	1600	шлифовальная машина	1700
обогреватель	1500	циркулярная пила	2000
СВЧ-печь	1400	компрессор	2000
духовка	2000	газонокосилка	1500
электроплита	3000	электросварочный аппарат	2300
холодильник	600	водяной насос	1000
стиральная машина	2500	электромоторы	1500
освещение	2000

Этап 2: Простая арифметика

Далее подсчитывается суммарная мощность нашего списка. Прибавляется приблизительная мощность, необходимая для освещения— в зависимости от размеров квартиры, предполагаемой интенсивности освещения, предполагаемого типа осветительных приборов.

Полученная цифра представляет собой оценку потребляемой мощности в квартире для того случая, если включены все приборы одновременно. Однако такая ситуация очень маловероятна, и поэтому в электротехнике принято считать, что одновременно включается максимум 75% из имеющейся техники. И полученная суммарная мощность умножается на коэффициент 0,75, а результирующая цифра берется за основу для вычисления сечения входного кабеля.

Этап 3: Логика и физика

В настоящее время жилы электрических кабелей выполняются из меди и алюминия. Существуют формульные соотношения, связывающие максимально допустимый ток (и, соответственно, мощность) для медного кабеля с диаметром его сечения. Для стандартных сечений медного кабеля существуют рассчитанные цифры допустимого тока и максимально допустимой мощности для переменного напряжения 220 В и 380 В. Следующая таблица предоставляет эти цифры в «удобоприменяемом» виде.

Сечение токопроводящей жилы, мм	Напряжение 220 В		Напряжение 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	40	33,0
16	85	18,7	75	49,5

Допустим, что расчетная мощность всех приборов составила 12 кВт, а с коэффициентом 0,75 — 9 кВт. Получается, что необходимо выбрать кабель, для которого максимально допустимая мощность составит не менее 9 кВт. Для напряжения 220 В необходимо сечение диаметром 6 мм — оно способно пропустить ток 46 А и мощность 10,1 кВт. Для меньшего сечения из таблицы — 4 мм — предельно допустимый ток составляет 38 А, а мощность — 8,3 кВт. Это меньше, чем необходимо, поэтому кабель такого сечения не подойдет и остановиться следует на 6-миллиметровом сечении.

Если же выбрать кабель большего сечения, чем необходимо, то это обеспечит хороший задел на будущее (например, появление новой мощной бытовой техники) и запас на износ. Однако слишком превышать расчетную мощность тоже не следует: это отразится на стоимости вводного кабеля, да и вводный кабель может оказаться мощнее внутренней электропроводки, что не является разумным и безопасным.

Что еще необходимо

На входном кабеле нужно поставить автомат, которому будет поручено отключать электроснабжение в случае приближения тока к максимально допустимой отметке. Номинал автомата выбирается немного меньше, чем максимально допустимый ток через входной кабель: таким путем обеспечивается дополнительная степень защиты. В данном примере следует ставить автомат на 40 А.

Итак, параметры вводного кабеля требуют внимательного выбора. Ошибки грозят, к примеру, ситуацией «бутылочного горлышка» — когда вся домашняя электропроводка достаточно мощна, зато входной кабель не способен обеспечивать нужную мощность. Диаметр сечения вводного кабеля выбирается с учетом суммарной мощности электроприборов, которые будут эксплуатироваться в помещении. Для того чтобы все нюансы были учтены и вводный кабель служил долгие годы без всевозможных ЧП, лучше доверить реконструкцию электропроводки профессиональным электрикам.

Какие кабели мне следует проложить в моем новом доме?



Если вы переезжаете и хотите знать, какие кабели проложить на новом месте, чтобы все было в актуальном состоянии, или если вы планируете заменить проводку в существующем доме. Возможно, вы захотите подумать о том, какие кабели AV/Data/TV установить, чтобы быть максимально защищенными в будущем с наилучшей связью. Конечно, все больше и больше вещей переходят на беспроводную связь, но вы не можете победить кабель! В любом случае, если у вас есть строительные работы или проводка, имеет смысл подключить все остальные кабели, которые могут вам понадобиться. На мой взгляд, нет ничего хуже необходимости сверлить отверстия в стенах, прокладывать кабели в только что завершенном проекте строительства/отделки. Прочтите эту статью, чтобы узнать все, что вам нужно знать, в ней мы обсуждаем, какие кабели прокладывать для различных служб, а также даем советы о том, какие типы лучше, без лишних слов, давайте начнем!



Типы кабелей, которые следует рассмотреть для установки дома

Существует так много различных типов кабелей для домашних развлечений и связи, что я не могу перечислить их все. В этом блоге я обсуждаю наиболее распространенные типы. Чтобы обобщить упомянутые кабели и службы, для которых они могут использоваться, см. ниже.



Витая пара кабелей передачи данных (Cat5/6/7) – Ethernet/Интернет/связь – Телефон/голос – Системы распределения видео/HDMI – CCTV

Коаксиальный кабель – ТВ-антенна/Спутник – Домашнее аудио/видео – Видеонаблюдение – Распределение видеосигнала кабели обратно в одно место для простоты обслуживания, доступности и т. д. Это может быть шкаф на чердаке или под лестницей или что-то подобное. Несмотря на то, что телевизионные антенные/спутниковые кабели обычно собирают на чердаках, это не всегда идеальное место, поскольку чердак не всегда является самым удобным местом для доступа. У меня есть непосредственный опыт лазания через пауков/осиные гнезда/шершней в темноте и с полным ртом пыли, поэтому, если вы можете перенести все кабели в более доступное место, это может быть хорошей идеей. Особенно, если вы собираетесь устанавливать здесь домашнее развлекательное оборудование, к которому может потребоваться регулярный доступ. Всякий раз, когда я говорю о центральном местоположении в этой статье, я имею в виду вашу зону распределения кабеля.



Сетевые кабели/кабели для передачи данных

Я думаю, что прокладка сетевых кабелей в домах может быть очень полезной. Это становится все более распространенным и выгодным. Я уже написал отдельный блог о том, стоит ли вам устанавливать сетевой кабель в вашем доме, поэтому я не буду здесь углубляться во все причины, я рекомендую вам прочитать его, когда вы закончите здесь. Вкратце, сетевые кабели могут:

Обеспечить быстрое и надежное Ethernet-соединение в вашем доме.

Может использоваться для расширения домашнего WIFI-соединения в больших домах.

Может использоваться для других целей, таких как прокладка телефонных и голосовых кабелей, USB, домашних распределительных систем AV/HDMI и видеонаблюдения.

‍

Рекомендации по сетевым кабелям

Когда дело доходит до выбора кабеля для передачи данных, Cat5e обычно более чем подходит для большинства домашних сетей и может поддерживать гигабитные передачи на короткие расстояния, но за небольшую дополнительную плату вы можете просто вместо этого установите Cat6, который может поддерживать более быстрое соединение. Если у вас очень большая территория с очень длинными кабелями, вы можете установить Cat6a, который может обслуживать большие расстояния. Все еще существуют улучшения, такие как Cat7 и Cat8 или даже оптоволоконные кабели, на мой взгляд, это излишество, не обязательно улучшит скорость вашего соединения и будет стоить больше денег, они действительно для очень больших сетей.



Решение, которое вы, возможно, захотите решить, заключается в том, следует ли устанавливать кабели с неэкранированной витой парой (UTP) или фольгированной витой парой (FTP) (на самом деле существуют и другие типы, о которых я расскажу в отдельном посте). Скручивание пар внутри кабеля Cat5/6 помогает свести к минимуму помехи. В кабеле UTP это все, но кабель FTP также включает металлический экран, окружающий четыре пары, который помогает защитить его дополнительно. FTP — лучший выбор, но он стоит дороже, и все остальное должно быть проверено, например, модули RJ45 и ваша коммутационная панель. Независимо от того, какой кабель вы выберете, рекомендуется не прокладывать кабели непосредственно рядом или параллельно с сетевыми электрическими кабелями, так как это может ухудшить характеристики кабеля.

‍

Рекомендации по протягиванию кабелей

Когда дело доходит до того, сколько кабелей вы должны протянуть, вам решать, как далеко вы хотите их протянуть. Я бы посоветовал тянуть по крайней мере пару к каждому стационарному компьютеру или местам, где вы, вероятно, будете использовать ноутбук для проводного подключения к Интернету. Если у вас есть домашний офис, потяните туда несколько, чтобы вы могли подключить принтеры, телефоны VOIP. Я бы также подключил пару к каждому телевизору, так как это используется для проводного соединения Ethernet, что является лучшим способом подключения Smart TV или для систем распределения HDMI. Если вы собираетесь установить потолочные точки доступа, домашние камеры видеонаблюдения/домофоны, вам также потребуется протянуть кабели к этим местам. Я расскажу о кабелях видеонаблюдения и т. д. позже. В идеальном мире все кабели должны быть возвращены на коммутационную панель, что позволит вам легко маркировать и подключать/отсоединять каждый кабель по желанию. Если вы установите его внутри шкафа данных, вы также можете установить в этом месте сетевой коммутатор, монтируемый в стойку, и домашний аудио-видео.



Телевизионные/спутниковые кабели

Кабель, используемый для подключения телевизионных/радиоантенн и спутниковых антенн к телевизорам и STB/PVR, называется коаксиальным кабелем. Существует множество типов коаксиальных кабелей, включая коаксиальный кабель 50 Ом, используемый в некоторых сетевых приложениях, и коаксиальный кабель 75 Ом, наиболее часто используемый для телевизионных систем. Вам нужен коаксиальный кабель на 75 Ом, часто называемый RG-6. Обратите внимание, что в Великобритании есть дешевый кабель, продаваемый как «RG6», который вам не обязательно устанавливать. Когда дело доходит до выбора хорошего коаксиального кабеля, вам понадобится кабель со всеми медными проводниками, включая сплошной медный центральный проводник, медный экран и медную оплетку. Это стоит немного больше, чем другие типы коаксиальных кабелей, которые не имеют всех медных проводников, но это стоит дополнительных затрат. Если в вашем доме много внутренних кабелей, вам следует установить кабели с низким содержанием дыма и без галогенов (LSZH).



Рекомендации по прокладке коаксиальных кабелей

Я рекомендую протянуть пару коаксиальных кабелей между местом раздачи кабеля и каждой потенциальной точкой размещения телевизора в вашем доме. Даже если вы не на 100% уверены, что в этом месте будет установлен телевизор, его можно аккуратно подключить к настенной коаксиальной панели. Установка двух кабелей на каждую телевизионную позицию позволяет установить спутниковое соединение с двумя каналами, которое может быть широкополосным соединением для приставки Sky Q или новой широкополосной системы Freesat, или их можно использовать для стандартного спутникового ресивера с двумя каналами, такого как Sky box или ящик Freesat+. Хотя это невозможно с широкополосными соединениями (но возможно с dSCR), одни и те же спутниковые кабели могут быть объединены с телевизионной антенной, соединениями FM и DAB, поэтому все эти услуги могут быть предоставлены с помощью двух коаксиальных кабелей, разделенных настенной панелью Quadplexed.



Вы также должны протянуть по крайней мере один кабель к вашей антенне. Если вы собираетесь подключить радиоантенны, вы также можете протянуть дополнительные кабели или их можно объединить вместе, поскольку ТВ/FM/DAB используют разные частоты. Вы должны протянуть по крайней мере четыре коаксиальных кабеля к позиции спутниковой антенны. Поскольку спутниковая антенна направлена ​​на юг, антенны чаще всего устанавливаются на стене, выходящей на юг, но ее можно установить на дымоход, если вы уже устанавливаете там телевизионную антенну. Четыре коаксиальных кабеля позволяют подключиться к усилителю с несколькими переключателями, что означает, что при их подключении к усилителю вы можете легко расширить его до 32 спутниковых точек (или более). Возможно, вам захочется протянуть пару дополнительных кабелей для широкополосного LNB, если вы планируете использовать Sky Q позже, который вы, возможно, не захотите интегрировать в свою основную телевизионную систему из-за затрат на это. Если вы собираетесь установить несколько спутников/конверторов, вы, скорее всего, захотите протянуть и для них дополнительные кабели.



Кабели видеонаблюдения

Если вы думаете об установке видеонаблюдения у себя дома, было бы неплохо также подключить эти кабели. Я рекомендую тянуть кабели к каждой потенциальной позиции камеры видеонаблюдения или где-то рядом, чтобы кабель можно было легко подключить к камере. Хорошими местами для наблюдения являются передний и задний входы, гараж, вид на машину, сады и так далее. На конце кабелей DVR/NVR вам также следует подумать о подключении проводного Ethernet-соединения к этому месту, чтобы его можно было подключить и обеспечить удаленный просмотр/доступ к системе видеонаблюдения, когда вы находитесь вдали от дома. Чаще всего это делается с помощью смартфона/планшета, но также можно настроить доступ через ПК/интернет-браузер.

‍

Выбор кабелей и советы

Что касается кабелей, которые вы устанавливаете, это немного зависит от того, какой тип системы видеонаблюдения вы собираетесь установить. Для сетевых/IP-камер вам потребуется установить кабель для передачи данных с витой парой, например Cat5e или Cat6. Для аналоговых систем, таких как системы HD TVI, требуется коаксиальный кабель, обычно кабель RG-59, но вы также можете использовать cat5e/cat6, если вы устанавливаете видеобалуны на любом конце кабеля. Лично я предпочитаю использовать видеобалуны и кабель для передачи данных по витой паре, и таким образом их можно было бы хорошо интегрировать в вашу домашнюю сеть — если вы ее устанавливаете. Я рекомендую прочитать наш предыдущий блог о Cat5/6 и CCTV для получения дополнительной информации.

‍

Телефонный/голосовой кабель

Возможно, вы захотите установить несколько телефонных розеток по всему дому. С беспроводными телефонами DECT и тем фактом, что ящики Sky больше не требуют подключения к телефонной линии, телефонные удлинители не так распространены, как раньше, но вы, возможно, захотите рассмотреть некоторые из них. В будущем вполне вероятно, что в недалеком будущем обычные телефоны будут заменены телефонной системой VOIP.

‍

Консультация по телефонной/голосовой проводке

Для установки добавочных телефонных номеров по всему дому. Традиционно в домашних телефонных кабелях используется 2-х или 3-х парный кабель, но это само по себе является ограничительным. Я рекомендую интегрировать ваш телефон/голос в кабели вашей домашней сети, поскольку Cat5e или Cat6 — хороший выбор кабеля, который можно использовать для других целей, например, для порта Ethernet, если вам не нужна телефонная розетка. Розетки телефонных добавочных номеров могут быть подключены по петле или «гирляндной цепью», как это иногда называют между розетками, хотя это может ускорить проводку и использовать меньше кабелей. Я рекомендую «домашнюю прокладку» всех кабелей напрямую к центральной зоне распределения кабелей так как это значительно упрощает поиск неисправностей, техническое обслуживание и внесение изменений в вашу систему.



Вам также потребуется проложить по крайней мере один кабель (категория 5/6) между главной розеткой вашего телефона и местом, где вы собираетесь установить широкополосный маршрутизатор или зону распределения кабеля. Вы даже можете переместить главную розетку телефона в более подходящее место.



Системы распределения HDMI/видеокабели

Возможно, вам понадобится система, в которой все ваши телевизоры/домашние развлекательные устройства установлены за пределами объекта в одном месте, и в этом случае вам нужно подумать о HDMI/видео прокладка кабеля. Здесь у вас есть несколько вариантов, для коротких расстояний вы можете обнаружить, что прокладка длинных кабелей HDMI подойдет для ваших нужд. Для длинных кабелей вам может понадобиться повторитель усилителя HDMI для «перетактирования» сигнала HDMI. Для больших расстояний вам лучше всего установить Cat5e/Cat6/Cat7 и т. д., кабели и использовать HDMI для оборудования распределения витой пары, существует много различных типов для достижения этого в зависимости от того, сколько устройств вы хотите подать, сколько телевизоров, которые включают Балуны HDMI, усилители HDMI и матричные переключатели HDMI. Это сам блог и, скорее всего, мой следующий, поэтому, пожалуйста, вернитесь в ближайшее время, чтобы прочитать это.



В зависимости от разрешения, которое вы хотите отправить, и расстояния, которое вы хотите отправить, это зависит от того, какой кабель вы должны установить. Это означает, что если вы хотите отправить разрешение 1080i на расстояние более 30 м, Cat5e может подойти, но если вы хотите передать 4K на расстояние более 50 м, это может не подойти. Многое зависит от имеющегося у вас оборудования и поддерживаемых им расстояний, но я рекомендую проявлять осторожность и просто установить Cat6/Cat6a, чтобы быть в безопасности. Опять же, преимущество использования кабелей передачи данных с витой парой заключается в том, что их можно подключить к коммутационной панели и интегрировать с кабелями вашей домашней сети.



Большинство систем HDMI-Cat5/6 работают с одним кабелем передачи данных, например HDBaseT или HDBaseT Lite, но я рекомендую прокладывать пару кабелей передачи данных к каждому положению телевизора, так как некоторые системы распределения HDMI используют два кабеля передачи данных, некоторое оборудование даже обеспечивает Ethernet подключение по тому же кабелю.



Динамик/аудиокабель

Возможно, вы захотите иметь проводные динамики по всему дому, это может быть часть системы объемного звучания или многокомнатной аудиосистемы. В этом случае вам может понадобиться протянуть несколько кабелей динамиков к позициям динамиков. Существует несколько способов подключения динамиков: параллельно, последовательно и т. д. но я рекомендую для многокомнатных аудиосистем, как правило, иметь один или два динамика на зону/комнату. Рекомендуется подключить новые кабели напрямую от динамиков к мультирумной аудиосистеме (для некоторых типов систем может потребоваться другая проводка).



Для систем объемного звучания вам потребуется определить положение динамиков и проложить отсюда кабели динамиков к системе домашнего кинотеатра/усилителю AV. Объемный звук 5.1 использует передний правый, передний центральный и передний левый динамики вместе с задними левым и правым. Аудиосистемы 7.1 такие же, но с добавлением центрального правого/левого динамика. Обе системы имеют один сабвуфер, иногда для этого требуется другой тип подключения к вашим динамикам. Расположение сабвуфера не так важно, так как направление низких частот не так заметно, поэтому вы можете установить его в удобном месте.

‍

Рекомендации по акустическим кабелям

Если вы хотите подключить громкость телевизора к своей настройке, это также необходимо учитывать. Какой тип кабеля вам нужно установить, зависит от вашего оборудования, но обычно это делается с помощью кабеля HDMI или оптического кабеля Toslink. Что касается выбора типа акустического кабеля, который вам нужен, я рекомендую прочитать эту статью. Существуют различные типы, и вы ожидаете, что чем длиннее кабель, тем лучший кабель вам нужен. Я рекомендую установить что-то вроде 79многожильный кабель динамика, но для коротких отрезков может подойти что-то вроде 42-жильного кабеля.



Электрические кабели

Этот блог был бы неполным без упоминания электрических кабелей. Если вы собираетесь менять провода, несомненно, вы захотите протянуть некоторые электрические кабели. Хотя вы должны проконсультироваться с электриком, вы определите потребности и требования к питанию, как сбалансировать их между цепями и какие кабели установить, в качестве приблизительного руководства обычно используются следующие размеры кабелей для следующих цепей.



Final Final (Main) — 2,5 мм Twin + Earth

Кухонное кольцо — 2,5 мм Twin + Earth

Цепь освещения — 1 мм-1,5 мм Twin + Earth

Электрический душ — 10 мм Twin + Earth

3

3 6 мм Двойной + Земля



Рекомендуется разделить цепи, поэтому вы можете захотеть иметь верхнее кольцо, нижнее кольцо, верхнее освещение, нижнее освещение и т. д., но я еще раз рекомендую проконсультироваться с квалифицированным электриком, прежде чем вы учитывайте нагрузку цепи и конструкцию.

‍

Рекомендации по прокладке силовых кабелей для вас AV-система

Что касается домашних развлечений, вам необходимо установить сетевые электрические розетки рядом с аудио-видео/телекоммуникационным оборудованием. Это включает в себя места для телевизора, места для маршрутизатора и места для телевизионных приставок и т. д. В вашей гостиной, скорее всего, у вас будет несколько устройств, которые подключаются к вашему телевизору, поэтому вам следует установить по крайней мере пару точек питания в этом месте. Для телевизоров, монтируемых на стене, вам, скорее всего, потребуется иметь розетку для подключения к сети за настенными телевизорами, чтобы скрыть кабели. Это может быть розетка на 13 ампер или ответвление с предохранителем, чтобы телевизор располагался близко к стене. Если вы собираетесь подключить звуковую панель к телевизору и закрепить ее на стене, вы можете установить двойную сетевую розетку за телевизором для питания обоих устройств. Если у вас есть много оборудования в вашей кабельной распределительной зоне, вы можете подумать о том, чтобы разместить его в отдельной цепи.

‍

Заземление

Если вы собираетесь использовать большое количество оборудования в вашей ТВ/AV системе, было бы неплохо заземлить вашу установку. В зависимости от того, где вы находитесь на планете, это может быть даже юридическим требованием. Это можно сделать несколькими способами. Большинство телевизионных антенных разветвителей/усилителей имеют заземление, а шкафы данных обычно легко подключаются к заземлению. CAI имеет рекомендации по заземлению более чем 5/6 единиц оборудования, в которых может накапливаться ток прикосновения, что может привести к опасной ситуации, и рекомендует заземлить в этой ситуации. Это не обычная практика, но, может быть, неплохо сделать все правильно с первого раза.



Другая проводка для рассмотрения

В зависимости от ваших потребностей вы можете рассмотреть возможность установки проводки для других типов услуг, таких как дверные домофоны, контроль доступа, сигнализация, интеллектуальное освещение и домашняя автоматизация. Честно говоря, я не вникаю в эти системы, но многие из них используют витую пару, например категории 5 или 6, или что-то подобное, поэтому вы можете внедрить это в свою сетевую кабельную систему.

‍

Есть вопросы? Только в разделе комментариев блога Пожалуйста

Надеюсь, вам понравился этот блог, в итоге он получился довольно длинным. Как всегда, если у вас есть какие-либо вопросы/комментарии или отзывы по этому поводу, пожалуйста, не стесняйтесь оставлять свои комментарии и вопросы в разделе комментариев блога только пожалуйста! Пожалуйста, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ и ПОЖАЛУЙСТА, НЕ ОТПРАВЛЯЙТЕ ВАШИ ВОПРОСЫ В ЧАСТНУЮ ЭЛЕКТРОННУЮ ПОЧТУ, поскольку мы являемся малым бизнесом, работающим только в Сассексе / Кенте, и у нас нет времени, ресурсов или мотивации для предоставления бесплатной технической поддержки по телефону. Если вы отправите письмо по электронной почте или заполните контактную форму на нашем веб-сайте, весьма вероятно, что вы не получите ответа, поскольку они засоряют мой почтовый ящик, и у меня нет времени отвечать на них.

‍

Сразу скажу, что если вы разместите свои комментарии/вопросы в разделе «Комментарии к блогу» ниже и предоставите ответ своему пациенту, я помогу, чем смогу. Пожалуйста, не размещайте ссылки, если они не имеют отношения к вашему запросу, поскольку такие комментарии будут удалены. Также я заметил, что много моего контента появляется на сайтах других людей, пожалуйста, не копируйте контент с нашего сайта. Спасибо.

‍

До следующего раза,

Tom

Процесс установки оптоволоконного кабеля: подключение домов

Крупнейшие в стране поставщики оптоволокна, включая AT&T, Verizon, Frontier, Lumen (CenturyLink / Quantum) и Windstream, планируют к 2030 году совместно подключить ~ 55 миллионов домов к оптоволоконному кабелю, процесс установки оптоволоконного кабеля , что означает фактическое подключение этих домов к интернет-сервису становится все более важным и важным для понимания.

В целом, процесс прокладки оптоволокна ликвидирует разрыв между домохозяйствами, которые «могут» подключиться к оптоволокну, и домохозяйствами, которые «подключены» к оптоволокну – для предоставления услуг высокоскоростного доступа в Интернет, видео и голосовой связи . Другими словами, уровень проникновения клиентов поставщика оптоволокна.

Dgtl Infra предоставляет подробный обзор процесса прокладки оптоволоконного кабеля, который включает в себя прокладку оптоволокна, сращивание оптоволокна, монтаж «настенной коробки» или клеммной коробки, ввод оптоволокна в дом, настройку оптического сетевой терминал (ONT) и активация интернет-, видео- и голосовых сервисов по оптоволокну. Кроме того, мы отвечаем на ключевые вопросы, в том числе «Что делают установщики оптоволокна?» и сколько времени занимает установка оптоволокна? Наконец, Dgtl Infra анализирует затраты на установку оптоволокна как для поставщика, так и для клиента.

Что такое установка оптоволокна?

Установка оптоволокна включает в себя переход жилого дома от этапа строительства « домохозяйства, прошедшего » до «, подключенного » или проложенного с помощью оптоволокна. Различия между этими двумя этапами следующие:

• Домохозяйство Пройдено: оптоволоконный кабель «проходит» мимо дома вдоль улицы, что означает, что дом «способен» обслуживаться оптоволоконным распределительным заводом провайдера, но может еще не «подключен»
• Подключено: оптоволоконный кабель от ближайшей точки доступа к сети соединяется с домом. Это позволяет клиенту заказывать и получать интернет-, видео- и голосовые услуги от своего оптоволоконного провайдера

. сеть строительство , затем проверьте предварительный анализ Dgtl Infra здесь:

ПОДРОБНЕЕ: Строительство волоконно-оптической сети: затраты на процесс и строительство

В следующем обзоре установки оптоволокна мы используем пример дома на одну семью , который «подключен» или установлен с помощью оптоволоконных услуг. .

Подготовка к прокладке оптоволокна

Перед прокладкой оптоволокна до дома (FTTH) поставщик оптоволокна проводит строительные, подготовительные и разрешительные работы, которые включают следующие задачи:

• Гражданское строительство: обследование участка, осмотр местности, анализ конфликтов коммунальных услуг (например, электроэнергии и воды), картографирование
• Подготовка: осмотр на месте земли или столбов, используемых для прокладки оптоволокна с улицы , по направлению к дому
• Разрешение: представление инженерных планов, сведений об установке или перемещении оборудования и обеспечении муниципальных прав проезда

После того, как клиент закажет услугу оптоволокна до дома (FTTH), специалист по оптоволоконному кабелю монтажник и « автовывоз » высылаются на дом заказчику для сервисного подключения и размещения нового оборудования.

ПОДРОБНЕЕ: Оптоволокно до дома (FTTH) в сравнении с FTTP, FTTN, FTTC и FTTB

Что такое оптоволокно?

Отвод оптоволокна — это процесс подключения точки доступа поставщика оптоволоконных услуг через оптоволоконный кабель к терминалу оптической сети (ONT) на стороне дома клиента.

Оптоволокно к домашней сети (FTTH) Источник: Clearfield

Активация новой услуги требует прокладки и подключения оптоволоконного кабеля « отвод », от точки « дом через » до дом . Это место называется «точкой отвода » и может иметь форму опоры для оптоволокна (наземная точка доступа), смотрового люка, люка, камеры или вспомогательного/телефонного столба.

Оптоволоконные пьедесталы и вставки — от Clearfield

Точка «отвода» означает место, где фидерный кабель оптоволоконной транспортной сети, идущий от центрального офиса поставщика оптоволокна (CO), оканчивается или подключается . Если оптическое волокно , а не оконцовано или соединено, то другой распространенный метод соединения оптических волокон называется сращиванием – , который обсуждается в следующем разделе 9.0197 .

Из этой «точки отвода» монтажник подсоединит оптоволоконный кабель к коробке на внешней стене дома двумя основными способами:

• Подземный: прокладка оптоволоконного кабеля под землей с использованием вспахивания, рытье траншей или методы направленного бурения. В качестве альтернативы, если имеются подземные каналы, то оптоволоконный кабель можно провести к дому через эту инфраструктуру
• По воздуху: оптоволоконный кабель прокладывается через воздушные или телефонные столбы к заранее определенному месту в доме клиента

Что подразумевается под сращиванием волокон?

Сращивание волокон — это соединение волокон, то есть соединение концов двух волокон вместе. Ниже мы обсуждаем подготовку и процесс сращивания волокна:

Подготовка к сращиванию оптоволоконного кабеля

Чтобы подготовить волокно к сращиванию, оптоволоконный кабель необходимо зачистить до самого оптического волокна, удалив все защитные компоненты.

В этом примере оптоволоконный кабель включает в себя металлический экран внутри внешней оболочки , несколько нитей волокна внутри буферной трубки , нити кевлара , которые дополнительно защищают буферную трубку, и разрывные шнуры , используемые при снятии внешней оболочки.

Поперечное сечение оптоволоконного кабеля Источник: CommScope

Подготовка начинается с удаления части внешней оболочки оптоволоконного кабеля с использованием разрывных шнуров. Это обнажит металлический экран, буферную трубку и нити кевлара. Затем металлический экран и нити из кевлара снимаются и выбрасываются, оставляя непокрытой буферную трубку. Если отогнуть буферную трубку, обнажится оптическое волокно, которое будет использоваться для сращивания.

После зачистки волокна его очищают спиртом, помещают в держатели и обрезают до нужной длины с помощью скалывателя для волокон. Кроме того, добавлена ​​защитная втулка для защиты оптического волокна после сварки.

Как выполнить сращивание оптоволоконного кабеля?

Сращивание обычно используется для соединения волокна « active », которое вводится в дом, с вновь развернутым волокном внутри дома. Ниже приведены два примера сращивания оптоволокна в разных местах дома:

1) Сварка оптоволоконного ответвления

На приведенном ниже видео показано, как выполняется сварка оптоволоконного ответвления, при этом точка « ответвление » расположена на опоре для оптоволокна за пределами дома клиента. Такое сращивание позволяет провести отдельное волокно к дому клиента для установки.

2) Сварка волокна на оптическом сетевом терминале (ONT)

На следующем видео показан процесс сращивания волокна на оптическом сетевом терминале (ONT), установленном на стене дома клиента.

Какие существуют методы сращивания волокон?

Существует два метода сращивания волокон: сварка и механическая сварка , при этом сварка плавлением является наиболее распространенным методом, используемым для сварки оптических волокон.

В процессе сварки fusion используется специальный сварочный аппарат для точного выравнивания концов двух волокон. Затем концы стекла «сплавляются» друг с другом с помощью электрической дуги. Затем нагреватель сварочного аппарата используется для усадки защитной втулки соединения.

После сращивания два волокна соприкасаются, образуя прозрачное непрерывное соединение и оптический путь между волокнами.

Fitel Ninja NJ001 Сварочный аппарат

Ниже приведен пример широко используемого сварочного аппарата производства Furukawa Electric, известного как Fitel Ninja NJ001.

Как прокладывается оптоволокно в доме?

Волоконно-оптический кабель прокладывается в доме через: i) «настенную коробку» или конечный корпус, ii) путем создания точки ввода волокна и iii) через оптический сетевой терминал (ONT).

«Настенная коробка» или оконечная коробка

Первоначально установщик оптоволокна устанавливает «стеновую коробку » или оконечную коробку на стене дома, рядом с главным электрическим щитом дома. Эта настенная коробка создает демаркационную точку или «демаркационную точку » между оптоволоконной сетью поставщика услуг и сетью клиента. Как правило, оптоволоконный кабель входит в заделочную коробку, заключенную в стояк (кабелепровод).

Эта настенная коробка служит двум основным целям:

1. Хранение провисания: любой оптоволоконный кабель, оставшийся от «отвода» до дома или входящий в дом, можно свернуть внутри настенной коробки
2. Техническое обслуживание: при наличии стены коробка на внешней стороне дома, оптоволоконный техник не первоначально нужно идти в дом, чтобы решить проблемы с сетью. Вместо этого специалисты по волоконно-оптическим сетям могут начать диагностику сети, не выходя из дома. В то же время специалисты по оптоволоконному кабелю могут отсоединить обе стороны оптоволоконного кабеля от настенной коробки, чтобы определить, где может быть проблема.0216

Наконец, оптический сетевой терминал (ONT) — , обсуждаемый ниже , — помещается в «настенную коробку» / конечный корпус.

Как оптоволоконный кабель входит в дом?

Обычно установщик оптоволокна просверливает отверстие изнутри дома наружу, которое проходит через внутренние и внешние стены. Волоконно-оптический кабель будет проходить через это отверстие, чтобы он мог войти в дом, а также добраться до клеммной коробки снаружи дома. В качестве альтернативы, когда это возможно, волокно также можно провести в дом по существующим линиям кондиционирования воздуха или инженерным сетям.

Все входные и выходные отверстия должны быть герметизированы силиконом или герметиком, чтобы предотвратить проникновение насекомых, грязи и дождя в дом или клеммную коробку.

Что делает оптический сетевой терминал (ONT)?

Все оптоволоконные услуги предоставляются поставщиком оптоволокна на дом через терминал оптической сети (ONT) , который представляет собой приемопередатчики, расположенные в доме клиента. Установщик завершит подключение оптоволоконного кабеля к ONT, который преобразует световые/оптические сигналы волокна в электрические сигналы, позволяя домашней сети предоставлять интернет, видео и голосовые услуги.

ONT должен быть постоянно подключен к источнику питания, например, кабелю питания или резервному аккумулятору, на случай отключения электроэнергии.

Calix 727GE ONT для домов на одну семью

Ниже приведен пример терминала оптической сети (ONT), используемого для домов на одну семью, известного как Calix 727GE ONT. Это устройство поддерживает технологию передачи по пассивной оптической сети Gigabit Ethernet (GPON) и гигабитный Ethernet «точка-точка» в одном ONT.

Оптический сетевой терминал (ONT) также обычно называют оптическим сетевым устройством (ONU) или сетевым интерфейсным устройством (NID) .

Активация услуги

Терминал оптической сети (ONT) функционирует аналогично модему (т. е. обеспечивает подключение к Интернету) и имеет Ethernet-порт RJ-45 для подключения к маршрутизатору клиента . Маршрутизатор позволяет подключать несколько устройств в доме по Wi-Fi или проводному соединению Ethernet. Кроме того, некоторые внутренние ONT действуют как шлюз , объединяющий функционал роутера и модема в одном устройстве.

Волоконно-оптическое соединение от центрального офиса до дома

Как показано ниже, оптоволоконные соединения могут быть выполнены с оптическими сетевыми терминалами (ONT), которые находятся как внутри, так и снаружи дома. В примере с наружным ONT кабель Ethernet выступает в качестве конечного звена для подключения наружного ONT к внутреннему маршрутизатору клиента.

После подключения дома клиента к ONT оптоволоконный провайдер может предоставлять интернет, видео и голосовые услуги по оптоволокну. Затем интернет-сигналы могут транслироваться через маршрутизатор или шлюз клиента через Wi-Fi.

ПОДРОБНЕЕ: Оптоволоконный широкополосный Интернет — это будущее для вашего дома

Что делают установщики оптоволокна?

Установщики оптоволокна выполняют общестроительные работы, прокладку оптоволоконного кабеля, установку шкафов и «стеновых коробок» или концевых коробов, сращивание оптоволокна, вертикальную (стояк) и горизонтальную (пол) прокладку кабеля, а также соединение и испытание компонентов проложенного оптоволоконного кабеля.

Сколько времени занимает установка оптоволокна?

В среднем прокладка оптоволоконного кабеля от точки «ответвления» до дома занимает от 1 до 5 рабочих дней, в зависимости от того, нужно ли прокладывать оптоволокно под землей или прокладывать по воздуху по воздушным линиям. Прокладка подземных волокон требует гораздо больше времени (чем подключение по воздуху), поэтому процесс может занять до 7 рабочих дней.

После того, как волокно достигает «настенной коробки» клиента или оконечной коробки на стороне его дома, оставшийся процесс установки занимает всего от 3 до 6 часов. Эта часть процесса установки включает в себя ввод волокна в дом и настройку оптического сетевого терминала (ONT), который обеспечивает подключение к Интернету.

Стоимость установки оптоволокна – Поставщик и клиент

Сколько стоит подключение оптоволокна к дому?

В целом, средняя стоимость для поставщика услуг от до , соединяющего оптоволокно с домом одного абонента, колеблется от 500 до 700 долларов. Эти расходы включают оптоволоконный «отвод», оптический сетевой терминал (ONT) для интернет-услуг, оборудование в помещении клиента (маршрутизатор или шлюз) и трудозатраты на выполнение процесса установки оптоволоконного кабеля.

Из этой суммы терминал оптической сети (ONT) и клиентское оборудование (CPE) обходятся провайдеру примерно в 200 долларов на дом.

ПОДРОБНЕЕ: Инвестиции и развертывание широкополосной связи ускоряются

Взимается ли плата за установку оптоволокна?

Со стороны клиента провайдеры оптоволоконного интернета обычно взимают единовременную плату за установку в размере от 75 до 99 долларов США. Эта плата за установку является дополнением к ежемесячной плате за обслуживание, которую платят клиенты, и помогает провайдеру оптоволоконного интернета компенсировать некоторые из ранее упомянутых затрат на установку оптоволоконного кабеля.

Что такое плата за интернет-оборудование?

Плата за интернет-оборудование включает ежемесячную плату за аренду модема и/или маршрутизатора у интернет-провайдера (ISP).
