Как построить камин своими руками: размеры и чертежи

Папа мастер! > Строительство > Как построить камин своими руками: размеры и чертежи

С времён, когда дома отапливались с помощью печей прошло немало времени. Удивительно, но с тех пор популярность каминов только возросла. Возросли и требования к ним. Теперь они являются не только средством отопления, но и декоративным элементом, причём дизайнеры стараются интегрировать их практически в любой стиль.

Начать ознакомление с данной темой вы можете с просмотра видео сборки камина своими руками. Так вы получите представление о процессе. Перед началом работы производится замер помещения и определяется его площадь. С этим показателем напрямую связан размер топочного отверстия. Например, если объём комнаты составляет 70 м3, то топочное отверстие должно быть 0,4 м2, то есть его оптимальный размер составляет 52х77 см.

Процесс постройки камина своими руками: размеры, чертежи и всё необходимое

Как вы уже успели понять, при строительстве камина своими руками размеры и чертежи очень важны.

Несоблюдение пропорций чревато полной неработоспособностью. В первую очередь это относится к соотношению между глубиной топливника и высотой портала. Допустимое значение должно составлять 1:2-2:3. Отклонение от этих параметров нежелательно, так как превышение снизит теплоотдачу, а уменьшение вызовет задымление. В нашем примере это значение составляет от 26 до 35 см.

В свою очередь от топочной площади напрямую зависит размер дымового отверстия. По нормативам он должен быть меньше в 15 раз, то есть 0,04 м2. Для кладки из кирпича это значение составляет 14х27 см, при этом, высота трубы не должна быть менее 4-5 м.

Для увеличения теплоотражающих способностей внутренние стенки лучше сделать под небольшим углом. Эту особенность вы можете увидеть на видео постройки камина своими руками. На практике это выглядит следующим образом: боковые стенки необходимо развернуть наружу, а тыльную немного наклонить вперёд. По достижении трети высоты можно начинать смещение.

Над топочным пространством нужно установить дымовую камеру, а между ними сделать своеобразный карниз, который называется перевалом. Эта часть является очень важной, и отыгрывает ключевое значение, препятствуя попаданию дыма внутрь помещения.

Теперь перейдём к материалам. Выбирайте специальный печной кирпич, он сделан специально с учётом специфики использования. Песок обязательно должен быть без инородных примесей, фракцией от 0,2 до 1,5 мм. Вместо печной глины лучше взять синюю, кембрийскую, но если её найти затруднительно, то можно остановиться и на первой. Надёжное сцепление достигается за счёт использования цемента марки 300-400. Это всё, что вам понадобиться. Добавьте сюда чертежи с размерами, и строительство камина своими руками можно начинать.

Видео пример камина своими руками

Практику очень сложно заменить теорией, поэтому мы предоставляем вам данное видео камина своими руками в качестве наглядного примера. Просмотрев его, вы сможете полностью ознакомиться с рабочим процессом.

Первым делом нужно подумать о фундаменте. Для него нужна яма, по размеру превышающая фундамент на 10-15 см, и глубиной около 50 см. Сам фундамент можно выложить из кирпича или блоков пенобетона. Перед кладкой нужно сделать надёжное основание из бетона, дополнительно выполнив перевязку арматурой. По окончании работы конструкции нужно выстояться около недели. Дальнейшая работа выполняется в соответствии с выбранными размерами и чертежами камина своими руками.

: камин своими руками

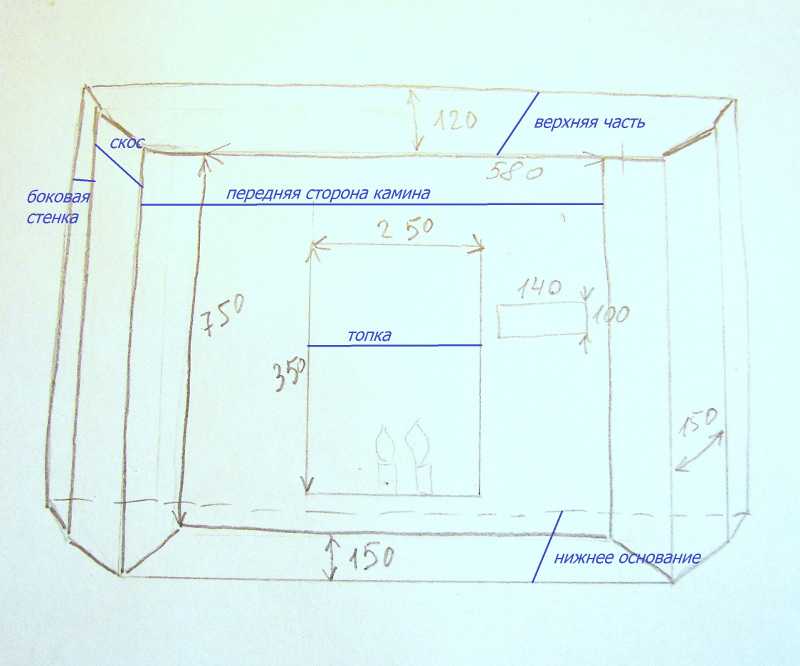

: чертеж камина

: схема камина

Для первого ряда используется раствор с небольшой примесью цемента, при этом кирпич ложится на ребро. За счёт этого достигается большая устойчивость. В дальнейшем используется только глиняный раствор. Он обладает хорошей огнеупорностью, и под действием высокой температуры станет только крепче.

Напоследок пару секретов. Перед кладкой кирпич нужно замочить в воде, так он не будет вытягивать влагу с раствора. За один рабочий день не стоит класть более трёх рядов. Надеемся, что наша информация поможет вам построить желанный камин, и уже скоро в ваше доме затрещат поленья.

Как сложить камин своими руками: размеры, чертежи, видео

Содержание

1 Подготовка чертежей
2 Как рассчитать размер камина
3 Размеры электрокамина
4 Особенности установки встраиваемого электрокамина

Если вы решились сложить кирпичный камин своими руками, то неотъемлемой первостепенной задачей является определение размеров.

При этом необходимо учитывать размеры помещения и устройство топливника. Перед работой также необходимо произвести чертежи с точным соотношением размеров.

Размеры топок будут одинаковыми для типов следующих топливников – когда топливо сгорает на плоском поду или колосниковой решетке.

Подготовка чертежей

Чертеж будущего очага должен быть выполнен в двух вариантах – горизонтальном разрезе и фасад. Печи имеют разные формы, поэтому от максимально точного чертежа зависит качество очага, выполненного своими руками. Лучше всего производить возведение камина одновременно с домом. На чертежах отражают каждый ряд (порядовка).

Например, порядовка углового камина:

1-й ряд — укладывается на фундамент.
Со 2-го по 3-й ряды – занимает основание камина.
4 и 5-й ряды – зольник.
6-ой ряд – начало печи.
7-ой ряд – начало топки.
С 8-го по 13-й ряд – стенки камина.
14-й – 19 ряд – дымосборник.
20-й-25-й ряды – дымоход.

Как рассчитать размер камина

Топочное отверстие. Чтобы рассчитать топку камина, необходимо знать размеры комнаты. Соотношение топочного отверстия к площади комнаты должно соотноситься 1 к 50. Например, если площадь комнаты 25 квадратный метров, то 25/50 = 0,5 кв. метров, это размер топочного отверстия. Высота и ширина определяется соотношением 2 к 3 (для нашей площади В и Ш – 63 и 80, соответственно). Глубина же составит 2/3 высоты – 38. При неправильном расчете размеров может нарушиться тяга, что приведет к задымлению комнаты или плохой теплоотдаче.

Дымоход. Он рассчитывается от площади портала и должен быть меньше него примерно в 15 раз. При нарушении расчетов угарные газы могут поступать в помещение, что опасно для жизни и здоровья. Поэтому лучше воспользоваться готовыми чертежами или советом опытного печника. При маленьком опыте порядовки печей можно скачать видео инструкцию.

Расчет материалов. При подготовке чертежей и покупке материала, нужно знать не только размеры отдельных частей камина, но и сколько понадобится кирпича для его возведения. Кроме того, для начала, необходимо знать место возведения и материал, из которого планируется выполнить очаг. Нужно также учесть затраты на фундамент и выкладку околокаминного пространства.

Количество кирпича необходимо считать, исходя из порядовки. Точное количество материала определить не удастся, приблизительно же нужно учитывать, сколько кирпича уйдет на порядовку кладки и соединение швов, затем сложить промежуточные подсчеты.

Порядовка. Неслучайно при работе своими руками, обязательно нужно выполнить точные чертежи, порядовку также выполняем сначала на бумаге, указываем какие кирпичи и в каких целях понадобятся (целые, половинные, трехчетвертные). Необходимо нумеровать ряды и учитывать размеры кирпича и других материалов. Толщина задних и боковых стенок должна быть не менее 20 см. Полную порядовку камина можно посмотреть на видео уроках.

ВАЖНО! При покупке материалов, необходимо взять кирпич с запасом, около 15% от общего количества для исключения брака и боя.

Размеры электрокамина

Если вы сомневаетесь, что сможете сложить камин из кирпича своими руками, то для простой функции обогрева и декорирования дома подойдет электрокамин. Эксплуатация таких приборов очень легка, выбор в магазинах электрокаминов довольно широк и разнообразен. Что делает их довольно популярными на сегодняшний момент. Размеры камина определяются также исходя из площади. Принципы работы и функции таких устройств можно посмотреть в видео-обзорах.

Размеры каминов могут различаться от способов их установки:

напольные;
навесные — крепятся к стене на анкерные крепления;
встраиваемые — устанавливаются в ниши.

Размеры можно подобрать под любое помещение. Но все же стоит учитывать и размеры помещения, в котором планируется установить прибор, оно не должно быть маленьким, но должно быть хорошо проветриваемым. Идеальное соотношение 1 к 50 площади комнаты.

Для маленькой спальни или кабинета стоит остановиться на размере 60х50 см. Большие гостиные можно украсить и подходящим камином, размер которого может достигать двух метров.

Расположение камина в пространстве. Электрические камины лучше не устанавливать напротив окна, иначе блики могут испортить эффект. В таком помещении следует выбрать боковую стену, также важно позаботиться о розетке.

Кирпичные камины не рекомендуется устанавливать на сквозняке, хоть блики света им и не страшны, но теплоотдача может снизиться. Лучше изначально отразить проект камина в доме на чертежах, чтобы процесс изготовления своими руками не затянулся на лишние подготовки.

Особенности установки встраиваемого электрокамина

Как вариант можно совместить эти две конструкции воедино, взять безопасность и простоту электрокамина, и солидность очага из кирпича. Варианты таких работ можно увидеть в видео-обзорах и запросто в домашних условиях выполнить всю работу своими руками. Для этого необходимо:

Выбрать место и разметить поверхность. Размеры необходимо определить исходя из размеров комнаты и размеров электрической топки, чтобы конструкция не смотрелась слишком громоздко.
Необходимо подвести электричество (вывести розетку).
Изготовить низ камина, обустроить нишу.
Обустроить верхнюю часть камина и топку.
Декорировать портал камина.

Камин начинаем делать с низа, в качестве материала можно взять МДФ, гипсокартон, ламинированную плиту или же листовое железо. При изготовлении корпуса необходимо продумать вентиляцию для охлаждения устройства топки и оставить небольшие зазоры сзади и боков для лучшей вентиляции. В зависимости от веса и размера камина, крепление к стене не обязательно. На финальном этапе портал очага декорируется, для придания натуральности можно выбрать изразцы или камень.

При желании можно выполнить своими руками как кирпичный камин – более функциональный, но желательно сразу наметить его в плане дома, так и электрический – он легок в установке и подходит для квартир. Главное определить первостепенные задачи, и размер помещения, в котором планируется установить очаг.

Схемы строительства камина своими руками – Здоровая бакалейщик

Блог | Сделай сам и дом | Главная | Образ жизни

Привет!

Это Аарон, муж Меган. Если вы читаете этот пост в блоге, скорее всего, вы смотрели наше видео «Сборка электрического камина своими руками с камином» на YouTube! Из этого видео мы получили много вопросов и просьб о плане загрузки/приобретения для сборки подобного камина.

СХЕМЫ СТРОИТЕЛЬСТВА КАМИНОВ

К сожалению, у нас нет плана строительства! Я разработал наш проект на ходу, сделал несколько ошибок и не записал ни одного из своих измерений, потому что я не строил с намерением создать или поделиться планом. Однако, поскольку многие просили об этом, я хотел написать последующую запись в блоге для этого проекта и сделать все возможное, чтобы ответить на некоторые мои мысли об этом проекте, материалы, которые я использовал, и т. д., в надежде, что это будет хотя бы немного полезно!

Так что, хотя у нас нет пошагового плана сборки для продажи, я даю много бесплатных советов и идей по процессу сборки ниже! Надеюсь, эти советы будут вам полезны, когда вы начнете свой собственный проект!

Прежде чем приступить к работе… Измерения и размеры

Перед тем, как построить собственный камин, вам необходимо принять во внимание следующее:

– Высота ваших потолков

– Размер вашего камина купили, у нас 57 дюймов. У камина, который мы использовали, есть новая модель, которую вы можете увидеть на Amazon и Home Depot, он практически такой же, но с другим каркасом, который немного тоньше и несъемный. На самом деле это обновление, поскольку наши дети часто сбивают раму с нашей, которая крепится с помощью сильных магнитов, но не подходит для малышей!

– Какой ширины вы хотите, чтобы ваш общий проект был

– Размер, тип и высота каминной полки

Размеры нашего камина

Это размер нашего проекта…

108 дюймов в высоту

78 дюймов в ширину

90 002 14 глубина в дюймах

Эти размеры подходят для нашей высоты потолка и размера комнаты. Тем не менее, всегда корректируйте размеры, чтобы они соответствовали вашему пространству и высоте потолка. Я перечислил все ниже и добавил ссылки. Я изменил дизайн, чтобы исправить две ошибки, которые я перечислил выше.

(11) 10 футов – 2×4 дюйма
(2) 8 футов 2×6 дюймов
(1) 8 футов – 1×8 дюймов
Шурупы для дерева 3”
(14) 12-футовых доски внахлестку

Гвоздильный пистолет
Гвозди
Дрель/шуруповерт
Торцовочная пила
Осциллирующая пила
Малярный валик
Пенопластовые валики
Лоток для краски
Набор шпаклевки
Латексный герметик
Шлифовальная губка
Краски ECOS
Матовая краска ECOS: белый
Камин: Dynasty Harmony 57″: НОВАЯ МОДЕЛЬ: Amazon и Home Depot

Фото процесса сборки камина FIY

Ниже приведены несколько фотографий процесса сборки с добавленным текстом и измерениями, которые помогут вам в моем процессе сборки и размышлений!

Ошибки, которые я допустил в этом проекте

Две вещи, которые я, вероятно, сделал бы по-другому в следующий раз…

– Я использовал комбинацию пиломатериалов 2×4 и 2×3. Я сделал это, потому что пытался облегчить вес каркаса и сэкономить несколько долларов, но на самом деле это просто вызвало путаницу.

— Я изменил часть конструкции во время сборки, что означало, что большую часть пиломатериалов, которые я купил длиной 8 футов, было бы лучше купить на 10 футов.

Часто задаваемые вопросы

Как заполнить зазоры по краям… Я использовал эту шпаклевку, чтобы заполнить отверстия от гвоздей и зазоры, и этот латексный герметик по краям, где корабельный нахлест касается потолка/стены.

Куда уходит тепло? Поскольку этот камин электрический, он не производит тепла, если просто включить пламя. Когда вы используете функцию нагревателя, воздуходувка выталкивает тепло вперед вдоль верхнего края стекла.

Доступ к выпускному отверстию: Я оставил один кусок обшивки внизу справа, легко снимаемый, чтобы я мог добраться до выпускного отверстия.

Скругление углов обшивки: Я использовал ножовку, чтобы вырезать угол под углом 45 градусов для каждого куска обшивки. Честно говоря, это была самая сложная часть проекта, так как нахлест не был на 100% плоским, а что-то в пилочном полотне мешало получить идеальные углы. Возможно, настольная пила работала бы лучше.

Готовый проект!

Этот проект на самом деле не полностью завершен! Я буду добавлять нижние шкафы с обеих сторон камина. Это обеспечит больше места для хранения в гостиной и завершит весь внешний вид. Тем не менее, вот несколько фотографий готового камина и того, как мы украшали его в течение года для различных праздников и торжеств!

Почтовые теги: #Камин#HGG DIY Камин#Корабельный Электрический Камин

Электрический камин своими руками когда мы переехали в наше новое пространство. Эта гигантская глухая стена нуждалась в ярком акценте, и, поскольку наши арендаторы попросили развлекательный центр, который построил Джош, оставить в старом доме, у нас ничего не было. В то время был только один учебник о том, как сделать что-то подобное, но, черт возьми, он был хорошим.

Найдите серию «Уитни Хансен, как построить камин за один уик-энд» на YouTube. Но это большой проект и есть над чем подумать. За почти 7 лет нашего брака я понял, что чем больше уроков я отправляю Джошу, тем увереннее он начинает свой проект; но на самом деле долгое время был только один хороший учебник. К счастью, по какой-то причине в последние несколько месяцев кажется, что ВСЕ строили электрические камины, и я смог отправить ему три сообщения блоггеров с подробным описанием их сборок. Крис любит Джулию, Гнездо с Грейс и Цветущее гнездо. У всех трех есть отличные подробные статьи о том, как это сделать, поэтому я не буду вдаваться в подробности «как это сделать» здесь, в этом блоге, просто расскажу о нашем путешествии. Шесть месяцев назад Джош сделал набросок нескольких моих набросков курицы, подтвердил, что это то, что мы можем реализовать, а затем мы подождали, чтобы накопить на этот проект и закончить несколько других. Но… потом Джетт научился (и узнал, что он ЛЮБИЛ это) убавлять громкость до минимума и выключать телевизор несколько десятков раз в день; потому что он понял, что может дотянуться до кнопок, и это ускорило нашу временную шкалу.

Итак, наш перерыв на День Благодарения был проведен с небольшим количеством времени в Home Depot и большим количеством времени в гараже, но, увы, это сделано. Я люблю это даже больше, чем я думал, что буду.

Для того, чтобы можно было использовать приставку для кабельного телевидения (что-то, что мы не планируем иметь, но к чему не помешает подготовиться) или XBOX1X (которую удобный строитель получает на Рождество), мы добавили открытую коробку за телевизором. к которому подключено питание и кабель. Это не подойдет для чего-то, к чему вам часто нужен доступ, например, для DVD-плеера, но отлично подходит для того, что мы запланировали. Еще и плинтусы поставили обратно, мне просто не терпится фотографировать.

Это камин, который мы заказали на Amazon, это действительно дорогая часть всего проекта. Пиломатериалы, корабельная обшивка, решетчатая отделка и древесина для мантии – все из домашнего склада. Весь проект, включая камин за 600 долларов, обошёлся примерно в 1000 долларов. Помогло то, что у нас были все необходимые инструменты: гвоздезабивной пистолет и воздушный компрессор, торцовочная пила, настольная пила и т. д.

xoxo,
Adora

Редактировать: Добавлены изображения вставки Коробка для комментатора Михаила. Электричество выведено из розетки внизу, спрятано за конструкцией камина, кабельная линия также продолжается снизу.

П.С. Если вы в конечном итоге создадите что-то подобное, я бы хотел на это посмотреть! Пожалуйста, отметьте меня в Instagram: @adoramae

P.P.S. Примерно 18 месяцев спустя, и этот пост на сегодняшний день является самым популярным в моем блоге, и, поскольку мы собираемся переезжать из этого дома, я хотел опубликовать несколько обновленных фотографий. (Ниже) Вы можете видеть, что он прекрасно держится, за исключением небольшого подкрашивания, необходимого в нижней части, где мои дети постоянно царапают и «врумируют» машины с горячими колесами по нему. Мы добавили плавающие полки с обеих сторон, которые представляют собой сосновые доски размером 2 × 10, окрашенные в цвет каминной полки и кронштейнов в стиле фермерского дома от Home Depot.
