какие типы, как выложить самостоятельно

Комментариев 0 Арки, Разное

Задумывались ли вы, каким образом можно преобразить внешний вид дома?

Если вы обратитесь к опытным архитекторам или специалистам по евроремонтам, то они вам посоветуют такой декор, как кирпичная арка. И действительно, когда вы обращаете внимание на элитный особняк, то наверняка на глаза попадаются арочные своды. Они подчеркивают статус и величие хозяина дома и украшают любой стиль оформления фасада здания и внутренних переходов. В этом случае у вас может появиться желание сделать подобное и у себя дома, заменив дверь аркой.

Отделка вместо дверного проема

В статье мы расскажем, как сделать арочный свод из кирпича своими руками.

Разновидности

Когда разговор заходит об арочном своде, то нужно уточнять — какой вид вы имеете ввиду. Дело в том, что их несколько и каждый из них по-своему уникален и индивидуален. Кладка этих сводов из кирпича в каждом из видов осуществляется по-своему.

Арочный свод представляет собой полукруг в проеме между двумя вертикальными основами, в роли которых выступают стены здания. Что же касается упомянутых видов, то их три.

Арочный свод на улице

На первом месте стоит обычная или, как ее еще называют, – полная арка. Данная разновидность считается одной из самых востребованных по ряду причин. О таком виде можно смело сказать, что она выполнена просто, но со вкусом. Свод подобного типа выполнен в форме правильного полукруга.

К тому же, если вы выбрали этот тип арки, то можете запросто выложить его самостоятельно.

На втором месте стоит клиновая или же прямоугольная арка. Выложить ее без должного опыта проблематично. Поэтому это не лучший выбор, даже для людей, которые привыкли все делать самостоятельно, по найденным в интернете инструкциям. Данное предостережение актуально потому, что без должного опыта вы рискуете соорудить арку, которая не простоит и пары лет. Внешне же она смотрится неплохо и напоминает букву П.

На последнем, третьем месте, стоит лучковая арка. Свод ее имеет заниженный полукруг.

Виды арок и устройство проема в кирпичной стене

Перед тем, как выбрать, какой тип арки хотелось бы видеть у себя дома, следует поговорить о некоторых нюансах, таких, как расстояние между несущими колоннами.

Вы не выложите клинчатую арку в широком проеме. Данное ограничение объясняется тем, что она не будет прочной, если расстояние между опорными колоннами шире, чем один метр.

У лучковой арки данное расстояние больше. Ее можно строить между колонами, расположенными друг от друга на расстоянии до полутора метров. Если же вы хотите арочный свод, а несущие колонны расположены друг от друга на расстоянии в два или даже в два с половиной метра, то подойдет полная арка.

Эти и другие параметры можно узнать, изучив методические указания по расчету кладки арок.

Подготовка к процессу кладки

Прежде чем приступить к работам, определитесь, где будет находиться арка. Дело в том, что в большинстве пособий по строительному делу рассматривается вариант, когда кладка делается с нуля, при возведении самого дома. В этом случае процесс описывают с возведения самих опорных колонн.

Шаблон для возведения конструкции

В частных же случаях хозяева переделывают проходы, создавая в них арочный свод. В данном случае, при необходимости, делается предварительная пробивка самих проемов в кирпичных стенах.

Какой бы из вариантов вами не был бы выбран, первым делом должна быть произведена кладка и, при необходимости, укрепление несущих колонн. Под укреплением подразумеваются случаи, когда планируемое расстояние между колоннами превышает один метр. Ведь тогда возрастет нагрузка на несущие колонны. Поэтому выкладывают толщиной в пару кирпичей.

На данном этапе стоит обратить внимание на то, что не должно быть прекоса между уложенными кирпичами обеих арок. Каждый ряд кирпичей контролируется строительным уровнем.

Когда же вы дойдете до свода, то обратите внимание на пару строительных хитростей. Во-первых, как нельзя кстати пригодится специальный деревянный шаблон, который будет контролировать укладку кирпичей свода, держать их до тех пор, пока не затвердеет цементный раствор. Создание деревянного шаблона мы рассмотрим в этой статье далее.

Во-вторых, сам цементный раствор делают гуще обычного, жидкий раствор не гарантирует вам того, что впоследствии кладка не расползется под собственным весом.

Деревянный шаблон

Данный шаблон незаменим во время кладки арок своими руками. Для его создания достаточно наличия нужных материалов и энтузиазма.

Прежде найдите пару листов ДСП. Они впоследствии станут основой будущего шаблона. Из приготовленных листов вам нужно вырезать два идентичных полукруга, повторяющих контур планируемой арки.

Шаблон для арки, чтобы выложить кирпичом

После того, как вы справитесь с данной задачей, раздобудьте широкую доску, совпадающую с толщиной несущей опоры. Хотя подойдет и узкая доска.

На основании этой доски вам нужно закрепить с помощью гвоздей вырезанные ранее шаблоны свода из ДСП. Чтобы придать шаблону жесткость, располагают между листами ДСП деревянные бруски. Таким образом вы придадите конструкции необходимую жесткость.

Образовавшийся полый полукруг шаблона нужно сверху зашить с помощью стальной полосы, шести или восьми миллиметров толщиной. Данной толщины достаточно, чтобы ее впоследствии не продавили располагающиеся сверху кирпичи.

Получившийся деревянный шаблон закрепляют между выложенными опорными столбами вашей будущей арки. Для закрепления вам придется воспользоваться деревянными распорками, которые в дальнейшем будут убраны, как и сам шаблон.

Толщина выбранных деревянных распорок должна быть порядка восьми или даже десяти сантиметров. Расстояние же между распорками — не менее половины метра.

Кладка арки

Вот мы и добрались до того момента, когда можно приступать к кладке арки. Прежде чем вы начнете укладывать первые кирпичи, освойте одно правило. Вся работа по укладке кирпичей свода должна производиться в один заход. Ни в коем случае нельзя допускать перерыва, давая цементному раствору засохнуть.

Как заложить шаблон

Данное правило связано с тем, что во время высыхания цемент начнет как бы растягивать кирпичи в стороны, создавая дополнительное напряжения. Поэтому, если вы решите производить кладку арки не за один, а за несколько дней, приготовьтесь к тому, что она в итоге потрескается.

Саму же кладку правильно начинать одновременно с обеих сторон шаблона, постепенно добираясь до центральной части. Последний кирпич, устанавливаемый в центре кладки, будет своего рода замком.

Характерно, что данные рекомендации подходят для любого типа арки, на каком бы вы не остановили выбор. Единственной же проблемой, с которой вы можете столкнуться, будет установка кирпичей под определенными углами относительно друг друга, создавай тем самым арочный полукруг. Чтобы упростить данный процесс, делают предварительную разметку на деревянном шаблоне, а во время кладки кирпичей пользоваться угольником. Соответственно, во время такой кладки кирпичей цементный раствор тоже будет лежать неравномерно. Его слой будет толще в верхней части арочного свода.

Однако, с какими бы трудностями вам не пришлось столкнуться, при должной внимательности и напористости у вас обязательно все получится, и вы правильно построите арочный свод своей мечты.

Проголосовали более 296 раз, средняя оценка 4.4

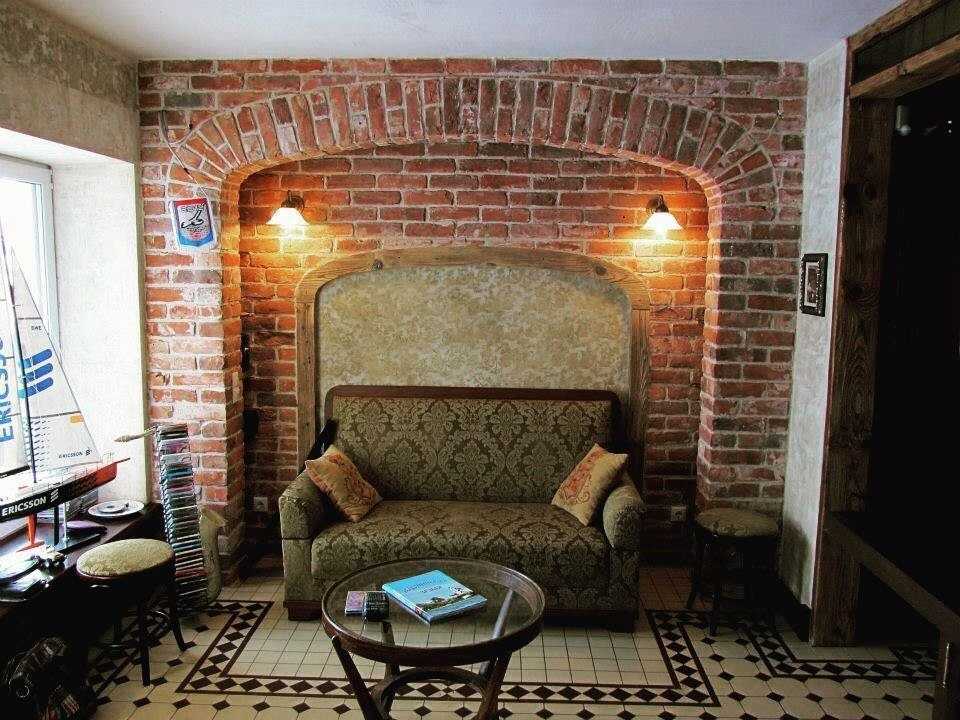

Арка из кирпича. Фото арок из кирпича

Каждый, кто проходит мимо здания с арочными кирпичными сводами, невольно представляет себе античную римскую или древнегреческую архитектуру. На протяжение тысячелетий этот тип кирпичной кладки остается востребованным, так как придает зданию более грациозный вид. Глядя на объекты с арками, мы начинаем ломать голову, как удается так закрепить кирпичи, что они не падают нам на голову.

Между тем, арка из кирпича своими руками может быть выложена, если ознакомиться с технологией ее кладки.

Что такое арка и от куда она взялась?

Кладка полукруглых арок основана на действии сжимающих кирпич сил. На каждый отдельно взятый кирпичик действуют три силы: сила тяжести и две сжимающие с боков, направленные под определенным углом. Так вот сумма модулей боковых сил гораздо больше силы тяжести, что заставляет кирпич висеть и не падать. Растягивающие и изгибающие силы для арки не приемлемы, так как угол их приложения не способствует стабильности конструкции, и происходит разрушение. По этой причине сделать арку на очень узком пролете будет проблематично.

Выражения “арочный свод”, “арки из кирпича” у многих людей ассоциируются с древней Грецией, Римом или Византией. Это и не удивительно, ведь, искусство сооружения кирпичных зданий пришло на Русь именно из Византии. Наши предки-славяне прекрасно знали, как можно сложить арку. Достаточно представить себе хотя бы обычную русскую печь или национальный украинский погреб — льох.

Арку можно встретить и на Киевских Золотых воротах, и на фасадах старинных, церквей и зданий. Так что умение сооружать арочную кладку сидит в нас на генетическом уровне. Давайте же пошагово разберемся, как сделать арку из кирпича.

Разновидности арок по типу укладки кирпичей

Арка – это полукруглая перемычка, которая соединяет две вертикально стоящие опоры. Существует много разнообразных арочных форм, сильно отличающихся внешне, но далеко не каждую из них можно сложить из кирпича, особенно если вы хотите построить объект своими руками. Традиции арочного кирпичного строительства зачастую используют только три разновидности арок:

Обычная или полная арка – при ее сооружении арочный свод делают равным половине диаметра круга. Самая простая разновидность арки, которую вполне могут сделать своими руками любители мастерить.

Клинчатая или прямоугольная – арочный свод делают равным радиусу круга. Внешне она похожа на букву “П”. Это самая сложная арочная форма для устройства из кирпича. Если она будет сложена не имеющим опыта любителем, то вероятнее всего просто развалится.
Лучковая арка, которую называют еще усеченной или неполной имеет низкий свод по размеру меньше диаметра окружности. Эта форма является промежуточной между двумя предыдущими, как внешне, так и по сложности устройства.

В зависимости от выбранного типа арки отличается и допустимое расстояние между ее опорными колоннами. У полной арки колонны допустимо расставлять на расстояние до 2,5 м, у лучковой – до 1,5 м, а у клинчатой – не более 1 м. Эти цифры нужно хорошо помнить любителям все делать своими руками с небольшим профессиональным уровнем.

Подготовка к строительству

В первую очередь необходимо произвести кладку обеих опорных колонн. На них в дальнейшем будет опираться арка. Если ее пролет будет больше 1 метра, то делать колонны следует в два кирпича, ведь от длины этого пролета зависит высота арки, от которой в, в свою очередь, боковая нагрузка на эти самые колонны. Если они будут слабые, то не выдержат массы арки. Кладка опорных колонн производится симметрично. То есть, уложив ряд на одной колонне, нужно по уровню укладывать ряд и на второй. Так делается до самого верха. Цементный раствор для арочной кладки необходимо сделать несколько гуще, чем всегда, так как жидкий раствор не в состоянии удержать ее, и кладка может расползаться. Для симметричности кладок обеих колонн, удобнее всего натягивать шнур по уровню, поднимая его после каждого ряда на необходимую высоту.

Самая ответственная, но не очень сложная работа – это изготовить деревянный шаблон. Он нужен для укладки на него кирпичей свода, чтобы образовалась полукруглая форма и для временного удержания арки до полного высыхания раствора.

Сделать деревянный шаблон своими руками не сложно. Для этой цели нужно из 20 миллиметровой ДСП выпилить два полукруга требуемого диаметра. Кроме того, потребуется обрезок доски шириной равной или чуть большей длины стандартного кирпича. Доску прибивают гвоздями к основанию изготовленных ранее полукругов. Длина доски и диаметр полукругов должны быть равны расстоянию между опорными колоннами. Полукруги из ДСП по всей окружности скрепляют брусками из дерева одинаковой длины равной ширине доски. Получится, что расстояние между полукругами тоже будет равняться ширине этой доски. Затем необходимо к окружностям обоих полукругов прибить стальную полоску толщиной 6-8 мм. Все — шаблон готов.

Приготовленный шаблон необходимо установить на опорные столбы. Для этого придется сделать под него деревянные либо металлические подпорки, имеющие диаметр 8-10 см. По высоте они должны сравняться с высотой опорных колонн. Данные подпорки нужно подставить между двумя опорными колоннами с их внутренней стороны и жестко закрепить деревянными распорками. Готовый шаблон устанавливается на них сверху.

Если делать деревянный шаблон самостоятельно, необходимо помнить, что на каждые полметра этого шаблона должна приходиться минимум одна распорка. Следовательно, при длине арки в 1 м, помимо распорок, которые имеются по краям шаблона, требуется установить еще одну в самом центре. Если же длина арки уже 1,5 м, то придется добавить 2 подпорки и т.д. Они нужны, чтобы тяжелая сырая кирпичная кладка под действием силы тяжести не прогнула шаблон.

Для строительства арки нам понадобятся: пила-ножовка, молоток, мастерок, уровень, расшивка, шнур.

Техника кладки арок из кирпича

Самое главное, о чем нужно помнить при выполнении кладки арки, это то, что закончить ее нужно в один прием. Останавливаться нельзя, так как различная степень высыхания раствора приведет к ее разрушению. Физический смысл этого следующий: цементный раствор схватывается достаточно быстро и создает некоторое давление на кирпич, как бы “растягивая” его. Поэтому, если сделать слишком большой перерыв в сооружении арки, то места, с которых была возобновлена кладка после перерыва, потрескаются.

Некоторые строители советуют перед началом кладки кирпича сделать на шаблоне определенную разметку, чтобы кладка была абсолютно ровной и симметричной. В действительности это совсем не обязательно, ведь она итак получится нормально, даже если ее будет делать неопытный каменщик. Главное, чтобы кирпичи укладывались одновременно с обеих сторон. Это приведет к тому, что в конце концов кладка дойдет до верха, где останется только вставить последний вертикальный кирпич, который выполнит роль замка.

Построить так называемую клинчатую арку тоже несложно, ведь техника укладки кирпича совершенно не отличается от обычной. Точно так же кирпичи устанавливают на шаблон, скрепляя между собой цементным раствором. Швы делают обычные, ровные. Осуществляется кладка с двух сторон путем попарной укладки кирпичей. При этом, расходящийся наклон кирпича сверху равняется 4-5 градусам. Это значит, что каждый следующий кирпич необходимо немного наклонять по отношению к предыдущему. В середине кладка скрепляется замком из клинообразного кирпича. Чтобы правильно «почувствовать» уклон, надо иметь некоторый опыт. Поэтому новичкам не советуют начинать строительство арок с такого типа.

Кладка полной и лучковой кирпичной арки отличается от обычной тем, что раствор в ней нужно класть клинообразно, а шов сверху делать гораздо толще обычного. Укладка последующего ряда производится аналогичным способом, что и нижнего. Чтобы соблюсти симметричность — можно использовать шнур. В данном случае обязательно надо делать расшивку швов, а кроме того, косметическую очистку поверхности кладки. Для этого кирпичи обтирают сначала сухой, после чего влажной кистью. Последним этапом является удаление шаблона после полного затвердевания раствора.

Если вы являетесь любителем своими руками мастерить что-то красивое и оригинальное, обладаете хотя бы начальными навыками каменщика и пониманием процесса укладки кирпича — сделайте это архитектурное чудо. Вам будет что показать своим друзьям, которые скажут: “Как же это красиво! Словно попали в древнегреческий или римский город!”.

Арка – это криволинейная перемычка, служащая архитектурным элементом проема стены или пролета между опорами. Боковой распор сводчатой конструкции обеспечивает ее прочность. Кирпичные арки различаются по видам:

лучковые арки – кладка кирпичей в них производится по направляющей в виде усеченной дуги;
клинчатые арки – кирпичи укладываются клином с устройством фиксирующего «замка»;
полные арки – кирпичная кладка выполняется полукругом и имеет высоту в 1/2 ширины проема.

Несмотря на различные способы кладки штучного камня, последовательность и общий принцип работ по изготовлению таких арок особо не отличаются. При наличии опыта в строительном деле любую из них можно выложить своими руками.

Материалы для кладки

При монтаже арок используются трапециевидные клиновые кирпичи. Форма таких материалов позволяет надежно фиксировать конструкцию свода. Клиновые кирпичи можно купить в магазине строительных материалов или изготовить самостоятельно путем механической обработки обычных изделий до придания им нужной формы.

В качестве вяжущего материала для кирпичной кладки арок применяется цементно-песчаный раствор или специальные его виды. Например, для оформления своими руками очагов печей или каминов, раствор готовится из глины с добавками мелкого гравия фракцией менее 8мм и шамотного песка.

Облицовка выложенных арок часто выполняется с использованием декоративного камня. Этот отделочный материал удобен, отлично вписывается в интерьер практически любого помещения, придавая ему солидность.

Изготовление кирпичной арки

На технологию изготовления своими руками кирпичной арки влияет выбор ее вида и конструктивных особенностей. Процесс монтажа свода состоит из нескольких этапов:

расчет и изготовление арочного шаблона;
установка шаблона в проеме или между опорными столбами;
кирпичная кладка свода;
обжатие и закрепление готовой конструкции;
разборка шаблона;
отделка арки.

Каждый из этих этапов строительства требует внимательного исполнения. Поэтому рассмотрим их подробнее.

Изготовление арочного шаблона

Кладка арки из кирпича выполняется с применением специального шаблона, который повторяет контур будущего проема. Кроме формообразующей, арочный шаблон выполняет несущую функцию в процессе основной работы. Поэтому важно точно рассчитать и изготовить этот вспомогательный элемент своими руками. При его расчете нужно учитывать, что высота подъема арки должна соответствовать ее радиусу округления и быть равной 1/2 ширины проема.

Материалом для изготовления шаблона служат доски и листы древесно-стружечных плит (ДСП). На листе ДСП карандашом намечается центр конструкции арки, ее нижние и верхние точки. Потом их нужно соединить дугой до получения усеченного полукруга. По выполненной разметке выпиливаются два кружала, основания которых прибиваются по длинным торцам доски. Длина отрезка доски должна соответствовать ширине проема, а ее поперечный размер – толщине будущей арки. К дугообразной части кружал, начиная с основания конструкции, прибивается полоса оргалита т.6мм, на которой будет производиться кирпичная кладка. Шаблон готов.

Установка шаблона

Установка изготовленного своими руками шаблона выполняется при помощи боковых подпорок. Они изготавливаются из досок и устанавливаются с внутренней стороны проема, затем распираются между собой брусьями нужной длины или другими досками. Затем на верхний торец подпорок устанавливается шаблон.

Для правильного размещения на нем камня кладки нужно сделать разметку. Для этого на середину шаблона устанавливается кирпич. Затем раздвигается циркуль на ширину равную толщине кирпича плюс 0,5см толщины шва кладки. От уложенного кирпича откладываются зафиксированные расстояния по кромке шаблона с нанесением отметок. Это нужно проделать по обеим сторонам шаблона.

Выполнение кладки арки

Арочная кладка ведется равномерно с двух сторон шаблона, передвигаясь постепенно к его середине. Положение каждого уложенного камня должно соответствовать своей отметке. Нанесение раствора на постель кирпича должно быть клинообразным – это улучшит фиксацию материалов. Швы кладки не должны расширяться на величину более 25мм. После завершения основной работы в середине арки вертикально устанавливается замковый кирпич. Он плотно забивается и фиксирует всю конструкцию.

Правильность кладки и направления радиальных швов проверяются по разметке и шнуру, конец которого привязывается к гвоздю, забитому в центре опорной части шаблона.

Опалубку можно удалять через 2-3недели, на этот срок влияют температура воздуха и качество кладочного раствора. Чтобы извлечь шаблон необходимо удалить распорки и опорные доски, а после этого аккуратно опустить его вниз.

Отделка арки

Впечатляющий результат можно получить при отделке кирпичной арки своими руками с использованием декоративного камня. Для этого процесса применяются его узкие пластины – так проще крепить их на арочных закруглениях. Порядок дальнейших действий таков:

Поверхность арки зачищается вместе с частью примыкающих стен и обрабатывается грунтовкой. При гладких поверхностях на них делаются насечки.
Готовится раствор, состоящий из клея, песка и извести. Его состав может меняться в зависимости от вида декоративного камня.
Обычно, кроме арки, подвергаются облицовке прилегающие части стен. Первый ряд камня укладывается снизу на стыках арки и стены.
Укладка следующего ряда камня тоже начинается снизу, но крайний камень должен в нем немного выступать за стык. Все остальные камни укладываются внахлест.
Элементы отделки закругленных краев арки предварительно обрезаются по дуге при помощи строительного ножа и плоскогубцев.
Внутренняя часть арки облицовывается элементами декоративного камня также их укладкой внахлест.
После отделки образовавшиеся швы заделываются специальным раствором, который наносится шпателем.

Кирпичные арки могут исполняться своими руками в различных стилях, но кладка любого из них придаст вашему жилью оригинальный вид и великолепную атмосферу.

Категория: Двери, проемы, арки

Не секрет, что оформленный в виде арки дверной проем смотрится эстетически куда привлекательней, чем стандартный прямоугольный. Благодаря арочным сводам можно использовать нестандартные решения для дизайна. Одним из таких вариантов в оформлении интерьера может стать в Вашем жилище.

Арочные формы обладают определенными сложностями, поэтому необходимо достаточное мастерство, чтобы изготовить подобную архитектурную конструкцию самостоятельно. В этом уроке будет показано, как правильно осуществить кладку кирпичной арки самостоятельно, имея минимальные строительные навыки.

Разновидности кирпичных арок

Арка представляет собой перемычку в виде полукруга, который осуществляет соединение между собой двух вертикальных опор. Прочность арки обеспечивается за счет распределения нагрузки в стороны (распор). Обычно арки выкладывают над оконными или дверными проемами. Также арки делают у печей и мангалов.

В существующей практике строительства различают 3 формы арок из кирпича:

Обычная (полная) арка. При ее возведении полукруг арки делается в половину диаметра круга. Такую арку сможет сделать любой домашний мастер.
Клинчатая (прямоугольная) арка. Данный вид арки является по форме напоминает букву «П». Арочный свод равен радиусу круга. Такая арка из кирпича является в строительстве самой сложной.
Лучковая (усеченная или неполная) арка. В такой арке арочный свод делается низким, меньше половины диаметра круга. При этом укладка кирпича производится по усеченной дуге. По сложности исполнения лучковая арка занимает промежуточное положение между обычной и клинчатой арками.

Технология кладки из кирпича вышеприведенных видов арок практически мало чем различаются. Остается только подготовить необходимы инструменты и материалы, чтобы сложить арку из кирпича своими руками, которая станет частью задуманного Вами дизайна интерьера.

На начальном этапе, когда уже известна форма будущей арки из кирпича необходимо разработать и изготовить шаблон сводчатого элемента. В качестве материала для изготовления шаблона применяются деревянные брусочки и листы ДСП.

Шаблон легко изготавливается своими руками. На листе ДСП чертится горизонтальная линия, которая равна ширине проема, отмечается центр арочного свода, а также ее крайние нижние и верхние точки, которые затем также соединяются линиями между собой. В итоге должен получиться усеченный полукруг (кружало) будущей арки.

Далее ножовкой или лобзиком выпиливаются по намеченным линиям два кружала, которые необходимо соединить между собой с помощью саморезов и брусков. Затем полученный шаблон будущей арки необходимо установить в проем и зафиксировать в нем с помощью распорок и опор.

Перед началом выкладки по обеим сторонам арки на уровне ее нижней границы устанавливаются штрабы, которые позволят зажать конструкцию, обеспечив ее устойчивость и прочность.

Арка из кирпича своими руками должна быть сделана без перерыва в работе за один прием . Кладка производится, двигаясь по дуге шаблона снизу вверх одновременно укладывая кирпичи с обеих сторон. По окончании набора в вершину кладки плотно вбивается кирпич (замок), основной функцией которого является фиксация всей арочной конструкции. После этого шаблон убирается, а поверхность кирпичной кладки зачищается от остатков раствора.

Чтобы выложить арочную конструкцию применяют специальный клиновый кирпич, имеющий форму трапеции, который обеспечивает лучшую фиксацию кирпичной арки. Такой кирпич купить не проблема. Он продается в специализированных строительных магазинах, но его можно сделать самостоятельно, обработав болгаркой до нужной формы.

Правильно смонтированная арка из кирпича своими руками может прослужить очень долго, придавая Вашему дому оригинальный внешний вид и наполняя его домашним теплом и уютом. Дополнительную информацию к уроку Вы найдете, просмотрев арка из кирпича своими руками видео.

Фото арок из кирпича

Статья содержит подробное описание технологии строительства кирпичной арки. Поэтапная инструкция с видеоуроками поможет разобраться с основными моментами расчёта, подготовки и кладки свода. Вы узнаете, как правильно собрать опалубку и не допустить ошибок при её установке.

Арочный свод или перемычка — эффектное решение внешнего вида и надёжная конструкция верха любого проёма. Из-за большей длины (по сравнению с прямой перемычкой) она лучше распределяет нагрузку, что позволяет обходиться без применения металла или бетона при возведении стен или облицовке. Область применения арочной конструкции из кирпича:

Проёмы несущих стен.
Облицовка кирпичом.
Камины, печи (очаг или топка).
Уличные барбекю и мангалы.
Отдельно стоящие порталы (калитка, ворота).

Для построения арки понадобятся развитые навыки каменщика и плотника. Если нет уверенности в своих силах, лучше выложить пробную конструкцию, оценив её устойчивость. Мы рассмотрим вариант создания арки на абстрактном примере.

Для работы потребуется следующий инструмент:

Набор каменщика — кирка, шнур, мастерок, вёдра.
Электроинструмент — болгарка, шуруповёрт, электролобзик.
Плотницкий измерительный и разметочный инструмент.

Подготовка к работе

Для кладки арки необходимо собрать из дерева (брусок, рейка, листовой материал) временную несущую опалубку. Это деревянная опора, которая повторяет форму и размеры внутренней плоскости арки. Для того чтобы её сделать, нужно знать следующие параметры будущей конструкции:

Форма свода. Всего существует две разновидности арочных сводов — правильная арка и лучковая перемычка. Подробнее о них можно мы рассказали в статье «Оконная перемычка» . В самой работе выбранная форма не играет большой роли, поэтому здесь следует руководствоваться больше сочетанием внешнего вида с другими архитектурными элементами.
Радиус арки. В правильной арке радиус полуокружности (свода) равен половине расстояния между опорами (по внутренней плоскости). Радиус свода лучковой перемычки определяется произвольно (индивидуально) из соображений внешнего вида.
Расстояние между внутренними плоскостями опор. Определяется по месту. Кружало должно свободно проходить между опорами.
Толщина стенки. Арка может быть любой толщины, даже непрерывным тоннелем. Для начала рекомендуем построить конструкцию толщиной в 1 кирпич (250 мм).
Предварительный расчёт. Главное условие стабильности кирпичной перемычки — нечётное количество кирпича. То есть центральный («замковый») камень должен находиться на равном расстоянии от опор или их проекций. Если он будет немного меньше стандарта, можно подрезать его болгаркой. При этом толщина шва в нижней части кладки должна быть не менее 5-6 мм, в верхней не более 30 мм.

Когда все размеры сняты и есть полная ясность желаемого результата, можно приступать к сборке опалубки.

Сборка опалубки

Ход работы:

Из листового материала (ОСБ, фанера, ДСП) вырезать два одинаковых полукруга или сегмент по размерам будущей арки (мастера называют эти сегменты «кружало»).

К кружалам прикрутить бруски для усиления — по низу и в верхней трети (горизонтально, параллельно).
Зафиксировать стенки на необходимом расстоянии (250 мм) бруском.
Распределить рейки с шагом 200 мм по грани окружности таким образом, чтобы они образовывали поддерживающий каркас. Зафиксировать их саморезами.
Тонким листовым материалом (фанера, ОСБ 4-6 мм, оцинковка, ДВП) перекрыть рабочую плоскость опалубки (место укладки кирпича). Деревянную плоскость можно смазать маслом или соляркой, чтобы не портилась от раствора, и легче было снимать опалубку.

Опалубка готова. Теперь нужно установить её непосредственно в проём.

Установка опалубки

Даже если вес кирпичей предполагается небольшой, и арка находится на высоте, настоятельно рекомендуем устанавливать опалубку на вертикальные стойки. Их можно зафиксировать к опорам дюбелями в шов, а в середине поставить дополнительную опору. Обязательно сделайте распорки стоек.

Как правило, арку выкладывают одновременно с плоскостью, поэтому место «пяты» (опорной площадки свода арки) определяется по уровню ряда кладки. Его высота должна быть известна заранее (в пределах допуска).

Если вы решили делать лучковую (сегментную) перемычку, придётся дополнительно выложить упоры для пяты. Для этого кирпич подрезается по месту. Форма подрезки — соответственно положению первого кирпича свода. Опалубку при этом устанавливают так, чтобы начало свода приходилось на плоскость пяты.

Кладка арки и подрезка пяты, видео

Своды правильной арки начинаются с кирпича, лежащего горизонтально, затем поднимаются, постепенно изменяя угол наклона. Поэтому опалубку следует установить после укладки первого кирпича в опору. Начало свода будет приходиться на него (на первый кирпич).

Кладка кирпича

От рядовой кладки арка мало чем отличается — основные трудности связаны с правильным расчётом и изготовлением ровной опалубки. Если вы делаете арку «холодной» конструкции, используйте цементный раствор усиленной пропорции (1 часть цемента, 2,5 части песка). Если это будет печь или мангал, следует применить специальный раствор на глине.

Кирпич на опалубку укладывается с двух сторон одновременно. Используйте ограничители толщины нижнего слоя и проверяйте плоскость. Она должна совпадать с плоскостью опор, а швы заполнены раствором. Демонтировать кружала можно не ранее 21 дня с момента укладки.

Уличный камин — видео кладки стен и арки

Освоив главные принципы расчёта, создания опалубки и общего подхода, начинающий мастер вырабатывает собственные приёмы и ноу-хау. Чем больше практики, тем лучше будет результат. На основе данных этой статьи вы сможете овладеть кладкой любого вида каменных перемычек.

Топка в виде арки. Пошаговое видео с комментариями

Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

классическая – высота полукруга — полширины проема;
лучковая – обрезанный конус, характерный для восточного стиля;

клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
модерн – дуга как усеченный конус;
романтизм – прямоугольной формы с небольшим закруглением углов;
эллипс – используется в постмодерне или нью-вейве;
портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

Последовательность

В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:

создание проекта;
построение шаблонного элемента;
его установка;

кладка;
снятие шаблона;
отделка.

Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.

Что необходимо?

Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.

Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.

Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.

Создание шаблона

Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски. Их следует прибить между собой, а далее фиксируется оргалит.

Монтаж опорных столбов

Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.

Кладка

Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.

Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.

Чистить раствор стоит после его схватывания. Для этого применяется влажная кисть.

Особенности конструкции для гаража

Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.

Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.

Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.

Если арка выполняется для гаража, расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит заложить по арматуре.

Особенности конструкции для печей и каминов

В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.

Чистка от раствора

Поскольку во время кладки своими руками раствор не всегда удается идеально распределить, он может попадать на лицевую часть. Тогда его придется зачистить сухой тряпкой. Если же раствора окажется в шве недостаточно, его необходимо заполнить с направлением снизу вверх.

Причины разрушения

Есть особые обстоятельства, в результате действия которых арка может лопнуть:

Малый радиус при большой ширине. В связи с неравномерностью распределения значительных нагрузок могут появиться трещины и разрушения;

Если как шаблон используются металлические основания или уголки. Несмотря на желание применить их для усиления конструкции, результат может оказаться противоположным. Ведь металлическое основание, в отличие от деревянного шаблона, не дает возможности арке сделать усадку. Это может привести к появлению трещин.
Шаблон вовремя не извлечен. За время пребывания шаблона в конструкции он впитывает влагу, древесина разбухает, в результате чего кладка не выдерживает напряжения. Поэтому если не получается сразу вытащить шаблон, следует накрыть арку полиэтиленом.
Причиной разрушения может стать проседание фундамента, в этом случае потребуется его укрепление.

Предотвратив возможные причины, возводим надежную конструкцию

Для создания кирпичной арки своими руками понадобится несколько часов. В процедуре нет ничего сложного, важно лишь соблюсти технологии, рекомендации, тогда результат удастся на высшем уровне – отделка арки кирпичом будет не только выглядеть красиво, но и служить много лет.
