Содержание

Коаксиальная труба для газового котла – устройство и принцип работы

Когда встает вопрос эффективности работы нагревательных котлов, то в первую очередь решаются две задачи: вывод продуктов сгорания топлива и приток свежего воздуха. Вторая задача обеспечивает полноценное сжигание топлива, ведь даже школьники знают, что любой его вид хорошо поддерживает горение при наличии достаточного количества кислорода. В настоящее время все чаще потребители обращают внимание на такой новый вид дымохода, как коаксиальная труба для газового котла. Что это такое, и как данная конструкция работает? На эти вопросы и будем отвечать в статье.

Конструкция коаксиального дымохода

Итак, коаксиальный дымоход состоит из двух труб, вставленных друг в друга. То есть, это трубы разного диаметра, между которым остается небольшой зазор. Так вот, внутренняя труба – это сам дымоход, через который из отопительного котла удаляются продукты сгорания газа. Зазор между трубами – это канал (проход), через который свежий воздух подается в камеру сгорания котла.

То есть, в конструкции коаксиального дымохода используется принцип противотока двух воздушных масс. Добавим, что в этом приборе, как дополнение, присутствуют устройство, с помощью которого проводится очистка дымохода, и конденсатосборник. Устройство просто и оригинально, именно оно позволяет не заниматься сборкой огромного количества труб и не выводить конец дымохода за пределы кровли, чтобы создать необходимую тягу. Для того чтобы установить коаксиальную трубу для газового котла, необходимо пробить отверстие в стене, просунуть туда дымоход и закрепить в таком (горизонтальном) положении.

Конечно, это упрощенная форма монтажа, и она не является единственной и окончательной. Почему? Давайте рассмотрим установку коаксиального дымохода с разных позиций.

Особенности монтажа коаксиального дымохода

Обычно данный вид дымоходных труб используется для котлов с закрытой камерой сгорания. В настоящее время эти котлы становятся все более популярны, особенно в городских квартирах, владельцы которых решаются перейти на автономное отопление.

В каких случаях используются коаксиальные дымоходы с разным направлением вывода? Отметим, что эти трубы могут быть направлены вверх, горизонтально или под углом.

  • В горизонтальном положении трубы выводятся, если они установлены на отопительные котлы с принудительной вентиляционной системой. Такие котлы сегодня не редкость на рынке. В них вставлен вентилятор, который помогает отводу угарных газов.
  • Вертикальная установка трубы используется обычно в том случае, если выхлопы продуктов сгорания будут мешать соседним квартирам. Если ваша квартира расположена на последнем этаже, то, конечно, таких проблем у вас возникнуть не должно. Но и это не единственная причина. Сюда еще можно отнести нарушение фасадной части здания (архитектура города не позволит вам это делать, если ваш дом расположен на центральной улице).
  • Наклонное положение определяется теми же позициями, что и вертикальное.

Внимание! Зазор между двумя трубами коаксиального дымохода на всем протяжении его длины одинаковый. То есть он точно такой же и в трубе, и в коленах или отводах. Нельзя допускать сужение или расширение, это сразу же отразиться на эффективности его работ.

Комплектация трубы

Полезные советы по установке

  • В процессе монтажа коаксиального дымохода вам потребуются отводы, адаптеры, хомуты и фланцы. Поэтому перед тем как покупать всю конструкцию, необходимо сделать замеры, начертить на бумаге линию прохождения трубы, определить количество фитингов и соединительных элементов. Все это подсчитать и определиться с количеством и длиной.
  • Обратите внимание на специальные декоративные накладки, которые используются для крепежных изделий, крепящихся на фасад здания. Их необходимо подобрать в цвет окрашенного фасада.
  • Нельзя использовать обычные герметики в качестве замазки для стыков труб и фитингов. Для этого применяются специальные хомуты, обеспечивающие полную и надежную герметизацию соединений. Особенно это касается позиции, если длина вытяжной трубы для газовых котлов превышает трех метров.
  • Отверстие в стене для коаксиального дымохода должно находиться над котлом на расстоянии 1,5 м.
  • При этом установка самой трубы производиться под небольшим уклоном в 3º. Это делается для того, чтобы конденсат, образующийся внутри дымохода, мог стекать в конденсатосборник, расположенный внутри помещения.
  • Без сомнений, диаметр дымохода должен быть чуть больше диаметра выхлопного патрубка газового котла.
  • Расстояние от дымохода до окон не должно быть меньше 0,6 м. Это и по горизонтали, и по вертикали.
  • Количество колен не должно превышать двух на каждые три метра длины дымоходной трубы. Идеальный вариант, если коаксиальный дымоход – это прямолинейная конструкция без отводов и изгибов.

Теперь к вопросу, который частенько звучит на строительных форумах: а можно ли провести установку коаксиального дымохода своими руками? В принципе, в этом процессе ничего сложного нет. Но давайте смотреть правде в глаза: лучше, чем профессионал с этой работой никто не справиться. Тем более, сама конструкция изготавливается из нержавеющей или оцинкованной стали, к которым есть определенные требования в процессе монтажа. Это первое. Второе – иногда работы приходится проводить на высоте, без допуска делать это не рекомендуется, здесь жесткие требования техники безопасности.

И еще один момент, который чаще всего становится камнем преткновения – это установка ревизии и того самого конденсатосборника. Не имея навыков и опыта, справиться с этой операцией будет непросто.

Коллективный вариант

Сложные конструкции

Коаксиальные дымоходы себя оправдывают на все сто процентов. Поэтому сегодня все чаще при строительстве многоквартирных домов в проект закладывается установка общего коаксиального дымохода, на весь дом. К нему подводятся трубы из каждой квартиры, и это обеспечивает эффективность работы нагревательных котлов закрытого типа. В виду того, что температура выхлопных газов, собранных со всего дома, достаточно высокая (она доходит до +240С), соответственно требования к самой конструкции трубы более жесткие. К примеру, изготавливают ее из листового металла толщиною 0,8-1,2 мм.

И опять вопрос от потребителей: а можно ли провести коллективный коаксиальный дымоход в уже эксплуатируемом доме? Ничего невозможного в современной жизни нет. Но давайте смотреть правде в глаза. Одно дело проводить монтаж в процессе возведения дома, так сказать поэтажно, имея свободный доступ ко всем соединительным элементам. Другое дело врезаться в вентиляционную шахту, где обычно дымоход и монтируется. Это сложно, это занимает много времени, это практически демонтаж вентиляции полностью. Насколько это рентабельно, никто и никогда не подсчитывал. Данную проблему надо решать по-другому. Как? Установить коаксиальные дымоходы в каждую квартиру, а коллективный смонтируйте на фасаде.

Коаксиальный дымоход для газового котла: устройство, модели, цены

Чтобы поддерживать процесс горения, отопительная система дома нуждается в постоянном снабжении печи кислородом. Нередко его забор осуществляется непосредственно из комнаты, в которой установлен отопительный прибор. Это значительно ухудшает характеристики воздуха в помещении. Приходится проветривать комнату, «выпуская» тепло наружу. Исправить ситуацию помогает коаксиальный дымоход для газового котла, с особенностями и принципом работы которого предлагаем разобраться ниже.

Количество кислорода под контролем

Читайте в статье

Коаксиальный дымоход для газового котла – что это такое

Чтобы лучше понимать принцип работы подобной конструкции, стоит разобраться с тем, что такое коаксиальный дымоход для газового котла. Это позволит сделать более осознанный выбор подходящего варианта для своего дома.

Что такое, стоит узнать заранее

Коаксиальный дымоход – что это?

Разберёмся с особенностями коаксиального дымохода. Что это такое, можно понять, если представить две трубы разного диаметра. Меньшая находится внутри большей и соосна с ней. Зазор между стенками труб составляет всего несколько сантиметров.

В зависимости от места установки могут быть:

  • коллективными. Для изготовления требуются заводские условия. Монтируются во время строительства. Всегда с теплоизоляционным слоем;
  • индивидуальными. Для бытового использования. Могут использоваться для обслуживания только одного газового котла.
Бытовые подключаются к одному котлу

Функциональное назначение коаксиального дымохода для газового котла

Подобные системы выполняют сразу две функции:

  • отводят образовавшиеся продукты горения за пределы помещения;
  • обеспечивают поступление внутрь камеры сгорания кислорода, поддерживающего процесс.

Максимальная длина коаксиального дымохода для газового котла обычно не превышает 2 м. Такой размер обеспечивает эффективную тягу. Газ сгорает равномерно. Увеличение длины может спровоцировать появление завихрений, затрудняющих отвод продуктов горения и подвод воздуха с улицы. Для некоторых современных моделей указанный линейный размер может быть намного больше. Необходимая информация приводится в инструкции по эксплуатации. Система монтируется таким образом, чтобы отвод продуктов горения осуществлялся через стену. Потолок и крышу задействуют крайне редко.

Труба выводится через стену

Коаксиальный дымоход для газового котла: принцип работы

Для поддержания процесса горения требуется забор воздуха с улицы. Его подача внутрь помещения производится по внешней магистрали (зазору между трубами). По мере продвижения по трубе он постепенно прогревается. Подача в топку подогретого воздуха способствует уменьшению расхода газа. Дым из помещения выводится по внутреннему каналу.

Принцип работа коаксиального трубопровода

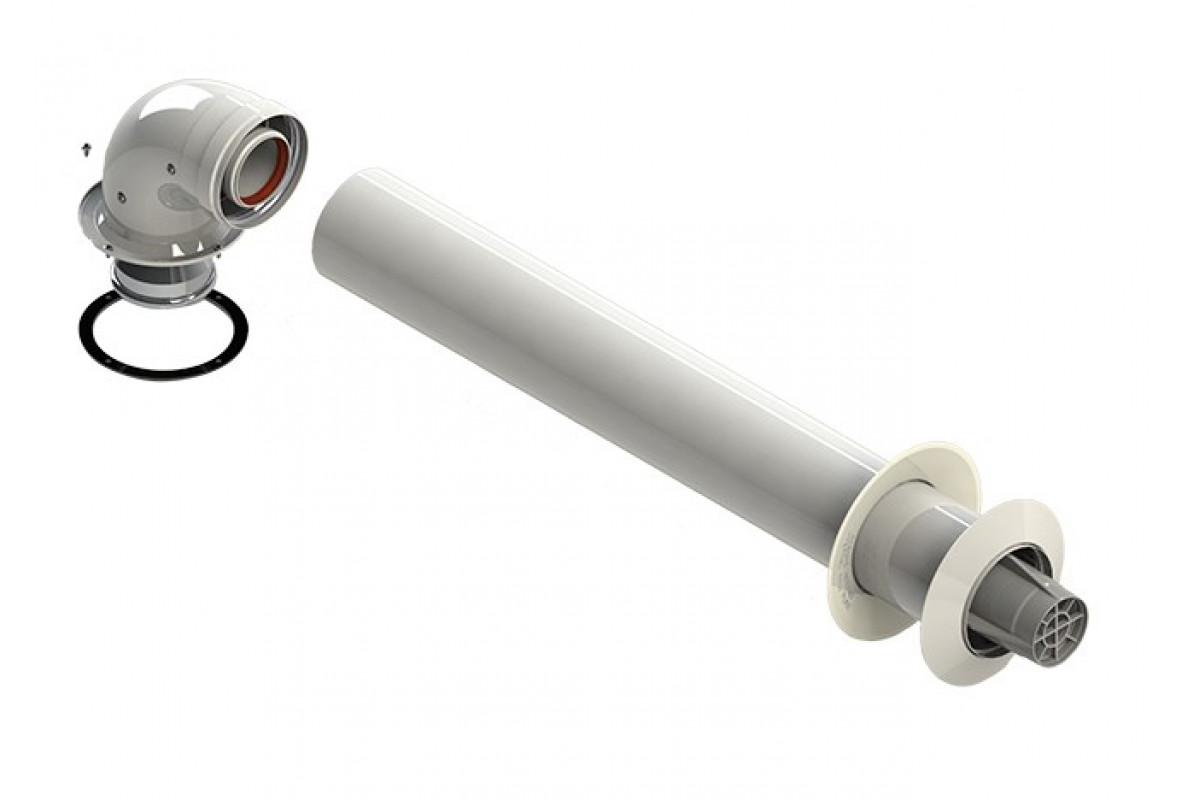

Конструктивный состав коаксиальной трубы для газового котла

Комплект коаксиального дымохода предполагает наличие определённых элементов:

  • внутренней и наружной трубы, благодаря которым осуществляется непосредственное формирование системы. Диаметр внешней трубы обычно не превышает 125 мм, внутренней– 80 мм;
  • тройника или адаптера, используемого в качестве соединительной детали. Благодаря их наличию к газовому котлу могут быть подсоединены прямые части конструкции;
  • ёмкости, в которой скапливается конденсат;
  • колена, благодаря которому конструкция может обслуживаться в процессе эксплуатации;
  • уплотнительных элементов.

К перечисленным элементам может быть дополнительно добавлены:

  • гофрированная труба, упрощающая выполнение монтажных работ;
  • накладка, используемая для декора места входа трубы в стену;
  • фланец, обеспечивающий настенную прокладку труб.

Внимание! Для изготовления металлических элементов коаксиальная труба для газового котла должная использоваться нержавеющая сталь, способная выдержать воздействие кислот при повышенной температуре.

Состав конструкции

Виды коаксиальных труб дымоудаления по материалу изготовления

При выборе подходящего варианта следует помнить, что коаксиальные дымоходы для настенных газовых котлов могут изготавливаться из различных материалов. Это влияет на долговечность и прочностные характеристики. Для изготовления может использоваться сплав алюминия, сталь, пластик. Наибольшее распространение получили изделия, изготовленные из пластика и нержавейки. Остановимся на них более подробно.

Двухканальные пластиковые дымоходы

Для производства используется термоустойчивый пластик специального назначения, способный сохранить свои эксплуатационные характеристики при температуре +205°С. К основным достоинствам пластиковых дымоходов стоит отнести:

  • доступность. Пластиковый дымоход обойдётся намного дешевле металлических аналогов;
  • небольшая масса;
  • простота выполнения монтажных работ.

К недостаткам стоит отнести небольшой срок службы и невозможность подключения к обычному газовому оборудованию. Пластиковые системы имеют ограничения по максимальной температуре нагрева газов.

Пластиковые модели доступны, но служат мало

Коаксиальные трубы из нержавейки

Изделия из нержавейки имеют более высокие эксплуатационные характеристики. Будучи кислотоустойчивой, такая сталь способна сохранить свои свойства при температуре до +550°С. В каталогах производителей можно найти:

  • неутеплённые конструкции с внутренней трубой кислотоустойчивого сплава.При эксплуатации данной системы образуется конденсат. Для его уменьшения может потребоваться дополнительное утепление. Могут бытовыми и промышленными;
  • утеплённые. Используются для устройства систем коллективного пользования. Наличие утепления существенно увеличивает аэродинамические характеристики системы. Могут подключаться к котлам с естественной и принудительной системой дымоудаления.

Внимание! Дымоход из нержавеющей стали способен прослужить минимум 30 лет.

Система из нержавейки имеет длительный срок службы

Преимущества и недостатки коаксиальных дымоходов

К основным достоинствам следует отнести:

  • локализацию процесса горения. Конструктивное исполнение исключает забор воздуха из помещения. Продукты горения отводятся за пределы дома;
  • прогрев подаваемого внутрь газового котла воздуха до определённой температуры, что способствует увеличению КПД процесса;
  • охлаждение продуктов горения наружным воздухом, что способствует повышению уровня безопасности при эксплуатации системы отопления. Для деревянных строений данное преимущество имеет важное значение;
  • повышение процентного количества сгораемого топлива, что способствует улучшению экологической ситуации;
  • более компактные размеры, по сравнению с системой, включающей отдельные трубы для подвода воздуха и отвода продуктов горения.

Основной недостаток – повышенная стоимость. За коаксиальный трубопровод придётся заплатить почти в 1,5 раза дороже, чем за систему, включающую раздельные трубы. Конструктивные особенности системы провоцируют появление в воздухоподводящем канале конденсата. Зимой это провоцирует обледенение канала. Данный недостаток устраняется путём включения в состав системы элемента для слива конденсата. Может также потребоваться утепление, увеличивающее стоимость трубопровода.

Существует риск обледенения

На какие газовые котлы ставят коаксиальную трубу

Коаксиальный дымоход приобретают, если предстоит установить оборудование с принудительной тягой. В состав отопительного котла должен входить вентилятор, предназначенный для выброса продуктов горения. Т.е. оборудование должно быть турбированным. Такое устройство позволяет стабилизировать процесс горения в закрытой камере. При монтаже дымохода для конденсационного котла следует добиться высокой герметичности стыковых соединений.

Котёл должен быть турбированным

Лучшие производители коаксиального дымохода

При выборе подходящей модели, кроме характеристик, стоит обращать внимание на компанию производителя. Под известными товарными знаками выпускаются коаксиальные дымоходы, к качеству которых нет никаких претензий. Предлагаем познакомиться с наиболее популярными товарными знаками и их отличительными особенностями.

Выбрать подходящий вариант бывает сложно

Коаксиальный дымоход Navien

Продукция корейской компании, наилучшим образом зарекомендовавшая себя на отечественном рынке. Несложно подобрать коаксиальный дымоход Navien для оборудования любого типа, мощность которого не превышает 75 кВт. Отличаясь высоким качеством, изделия, выпущенные под данным товарным знаком, имеют приемлемую для большинства покупателей стоимость.

Для котла Navien стоит выбрать комплектующие такой же марки

Коаксиальный дымоход для газового котла Baxi

В каталогах компании представлены изделия, изготовленные из высокопрочного полимера и нержавеющей стали. В состав стандартного комплекта поставки входит метровая труба, колено в 90°, насадка, обеспечивающая необходимый уровень защиты от ветра, и декоративные кольца. Если коаксиальный дымоход для газового котла Baxi имеет длину менее метра, на воздуховод котла устанавливается сужающая диафрагма. С её помощью удаётся компенсировать тягу. Отсутствие диафрагмы снизит КПД газового котла из-за поступления в камеру сгорания большего объёма воздуха, чем требуется.

Прежде чем купить коаксиальный дымоход для газового котла Бакси, следует определиться с его типоразмером. Производитель предлагает пластиковые изделия, которые могут монтироваться в южных и северных регионах. Удлинённая конструкция и наличие специальной защитной конструкции позволяет обеспечить бесперебойную работу системы отопления при -50°C.

Baxi – неизменно высокое качество изготовления

Почему стоит купить коаксиальный дымоход для газового котла Протерм

При проектировании отопительной системы желательно приобретать оборудование одного и того же производителя. Стоит купить коаксиальный дымоход для газового котла Протерм, если приобретается котёл, выпущенный под таким же товарным знаком. Изготавливаемые в Словакии изделия отличаются высоким качеством и длительным сроком службы.

Протерм – в комплект поставки входит всё необходимое

Коаксиальный дымоход Vaillant

При выборе газового котла Vaillant стоит обязательно приобрести дымоход этого же производителя. Соответствие присоединительных размеров позволит обеспечить стабильность работы системы в течение длительного времени. Входят в комплект поставки отопительного оборудования и продаются отдельно.

Коаксиальный комплект Vaillant

Кроме перечисленных, можно рассмотреть возможность приобретения продукции других производителей при наличии положительных отзывов.

Отзыв о дымоходе Royal Thermo:

Подробнее на ForumHouse: https://www.forumhouse.ru/threads/27479/page-57

Отзыв о дымоходе Ferrum:

Подробнее на Отзовик: https://otzovik.com/reviews/dvustenniy_dimohod_ferrum/

Отзыв о коаксиальном дымоходе:

Подробнее на ForumHouse: https://www.forumhouse.ru/threads/27479/page-14

Статья по теме:

Качественные и по правилам установленные дымоходы для газового котла в частном доме являются важной составляющей эффективной системы отопления. В статье мы поговорим о том, как правильно обустроить оборудования с учетом установленных нормативов и требований, чтобы не пришлось переделывать дымоход.

Ориентация коаксиальной дымоходной трубы при монтаже

Ориентация трубы осуществляется с учётом особенностей здания. Ориентация может быть:

  • горизонтальной. Позволяет обеспечить принудительную вентиляцию котла. Получила наибольшее распространение. Для горизонтального выхода трубы выбирается место на стене. При этом обязательно учитываются требования по минимальному расстоянию от коаксиального дымохода до окон соседнего дома;
  • вертикальной. Применяется при невозможности реализации первого типа.
Варианты вывода трубы

При вертикальном монтаже возможны два варианта подключения:

  • каскадное, реализуемое для коллективных дымоходов с одновременным подключением нескольких газовых котлов. Дымоход может располагаться внутри и за пределами здания;
  • индивидуальное. Вертикальный коаксиальный дымоход для газового котла используется для отвода продуктов горения на высоту до 7 м. Может быть реализован в одно- и двухэтажных зданиях.

Фото коаксиальных дымоходов представлены ниже.

Правила установки коаксиального дымохода для газового котла

Чтобы избежать сложностей в процессе эксплуатации, следует соблюдать правила установки коаксиального дымохода для газового котла. Внимание заслуживает:

  • порядок вывода конструкции через стену;
  • особенности подключения к газовому котлу;
  • возможность увеличения длины конструкции во время последующей эксплуатации;
  • наличие системы защиты от ветра и обледенения.

Высота трубы зависит от конструктивных особенностей котла. Для напольного газового котла с коаксиальным дымоходом выбирается труба длиной минимум метр. Для настенных моделей минимальная высота составляет полметра. Нельзя напрямую выводить выходной патрубок на улицу.

Протяжённость горизонтального участка также ограничивается конструктивными особенностями оборудования и, как правило, составляет 3–5 м в зависимости от модели котла. Обязательно предусматривается уклон к наружной стене, чтобы обеспечить сток конденсата. Удлинить трубу можно с помощью специальной соединительной муфты, имеющей термоустойчивые уплотнители. Отверстие, через которое дымоход выводится наружу, должно располагаться на высоте минимум 2 м от земли и 1,5 м от котла. От окна, двери и любого другого проёма следует отступить полметра.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО “ГК “Спецстрой”

Задать вопрос

«Не стоит располагать коаксиальный дымоход под окном. При отсутствии других вариантов между ними расстояние должно быть минимум метр».

Зная перечисленные правила, можно выполнить монтаж коаксиального дымохода газового котла своими руками.

Установлены требования по расстоянию

По какой цене купить коаксиальный дымоход для газового котла

Прежде чем купить коаксиальный дымоход для газового котла, стоит обязательно определиться с требуемыми характеристиками и произвести анализ имеющихся предложений. Это позволит стать обладателем качественного изделия по приемлемой цене. Со средней стоимостью наиболее популярных моделей можно ознакомиться ниже.

При одинаковых характеристиках стоимость может отличаться

Статья по теме:

Газовые котлы для отопления частного дома. В публикации мы рассмотрим критерии выбора газового котла, разновидности, особенности применения, рейтинг напольных и настенных устройств, правильный монтаж своими руками.

Цена коаксиальный дымоход для газового котла

Средние цены на коаксиальные дымоходы для газового котла представлены в таблице.

Таким образом, коаксиальный дымоход – лучшее решение для газового котла. Делитесь в комментариях конструктивными особенностями вашей системы отопления и маркой установленного оборудования.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Коаксиальные дымоходы

Коаксиальный дымоход отличается от обычного тем, что он имеет двойное предназначение и соответствующие этому конструктивные особенности. Он состоит из двух труб, вставленных одна в другую. Внутренняя труба имеет меньший диаметр, нежели наружная. Например, обозначение «дымоход коаксиальный 60/100» подразумевает, что мы имеем дело с дымоотводящим устройством, внутренняя труба которого имеет диаметр 60 мм, а наружная – 100 мм. Заметим, что такой диаметр подходит для монтажа на котлы небольшой мощности.

Просвет между трубами благодаря их соосности имеет постоянную ширину по всей длине устройства, включая изгибы, если они есть. Это важное условие для правильной работы коаксиального дымохода. Дело в том, что этот просвет не заполняется утеплителем, как в сэндвичевых конструкциях, а используется для подачи воздуха в топку. Отведение наружу дымовых газов, образующихся при сжигании топлива, осуществляется по внутренней трубе.

Преимущества коаксиальных дымоходов:

  • обеспечивается постоянный приток воздуха в топку в том объеме, который необходим для поддержания горения. Благодаря этому топливо сгорает полностью, за счет чего возрастает коэффициент полезного действия котла.
    Полное сгорание топлива дает также возможность его экономии;
  • забор воздуха осуществляется извне, поэтому не происходит «выжигания» кислорода в помещении и состав воздуха в нем остается благоприятным для людей. Фактически коаксиальный дымоход полностью изолирует от жилого помещения установленное в нем отопительное устройство, что с точки зрения экологической безопасности является положительным качеством;
  • холодный приточный воздух, поступающий по внешней трубе, выступает в роли своеобразного изолятора, защищая от перегревания внешнюю поверхность дымоотводящей системы и стены здания, соприкасающиеся с ней. Это очень важно для пожаробезопасности деревянных, а также имеющих деревянные перекрытия домов. Тем не менее установка в местах соприкосновения с дымовой трубой термоизоляционного слоя для любых домов остается обязательной мерой безопасности;
  • постепенное снижение температуры дымовых газов по мере движения их по трубе приводит к улучшению тяги;
  • коаксиальные дымоходы могут применяться не только для домов индивидуального проживания, но и для многоквартирных зданий, в которых каждая квартира отапливается отдельным котлом.

Чаще всего коаксиальный дымоход предпочитают применять для газового котла. При использовании такой дымоотводящей системы воздух, поступающий по внешней трубе с улицы, нагревается в ходе контакта с горячей внутренней трубой. Следовательно, в топку воздух попадает уже горячим, а значит, мощность котла не расходуется на его нагрев. Это снижает затраты энергии и повышает коэффициент полезного действия отопительного оборудования. Таким образом, конструкция коаксиальных дымоходов делает их не просто дополнением к отопительному прибору, а активно работающим для пользы потребителей устройством.

Несколько советов на заметку тем, кто хотел бы купить дымоход коаксиальный, но не очень хорошо ориентируется в том, с какой стороны подойти к его выбору. Здесь необходимо учитывать ряд параметров:

  • количество подключаемых к устройству котлов;
  • мощность индивидуального котла или же – в том случае, если их несколько – суммарную мощность всех подключаемых котлов.
  • толщину и наличие утепления стен;
  • камера сгорания в котле должна быть закрытого типа.

Установка коаксиального дымохода

Самым правильным решением будет точное следование инструкции завода-изготовителя по сборке и монтажу. Это требование легко осуществимо, если обратиться за консультацией и помощью в установке к опытным сотрудникам компании «Мой камин». Такой дымоход удобен тем, что для индивидуального пользования он может быть установлен в горизонтальном положении, а, значит, при его монтаже потребуется сделать лишь одно отверстие в наружной стене. В многоквартирных зданиях сооружаются коллективные дымоотводящие системы. В этом случае горизонтальные индивидуальные отводы (длина их, как правило, не должна превышать 1 метра) соединяются с общей вертикальной трубой, которая оборудуется люком для прочистки и конденсатосборником.

В инструкции завода-изготовителя указываются размеры труб, рекомендуемых для различных марок котлов. Для подсоединения к котлу служит специальный переходник, а все стыки труб, их изгибы и повороты фиксируются при помощи крепежных хомутов (при этом допускается устанавливать не более двух поворотных колен). Использование герметиков или клеящих лент не разрешается. На оголовок трубы не допускается установка дефлекторов, зонтов, флюгеров и тому подобных дополнений, а выход трубы при установке устройства на первом этаже не должен быть ниже 1,5 метра над поверхностью земли – это позволит уменьшить опасность засорения дымоотводящей системы.

И последнее по порядку, но не по значимости достоинство, которым обладает индивидуальный коаксиальный дымоход – цена на него не станет для покупателя обременительной, так как в нем почти вдвое меньше элементов, чем в обычном дымоотводящем устройстве. Позвоните нам, и вы убедитесь в этом сами!

Дымоходы, комплектующие дымоход для газовых котлов

Выберите категорию:

Все Запчасти для газовых котлов » Запчасти универсальные для котлов (взаимозаменяемые) » Запчасти для напольных котлов » Запчасти Navien » Запчасти Daewoo (ДЕУ) » Запчасти Master Gas Seul » Запчасти Ferroli »» Ferroli Arena »» Ferroli Fortuna »» Ferroli Domina/Pro »» Ferroli Divatech »» Ferroli DOMIPROJECT »» Ferroli Divatop » Запчасти Beretta » Запчасти для Bosch, Junkers » Запчасти Arderia » Запчасти BAXI » Запчасти Аристон » Запчасти VIESSMANN » Запчасти VAILLANT » Запчасти Балтгаз (BaltGaz), Нева Люкс (NevaLux) » Immergas » Запчасти Chaffoteaux » Запчасти для газовых горелок Запчасти для электрических котлов и водонагревателей Запчасти для газовых колонок Запчасти на газовые и электрические плиты Отопительное оборудование » Котлы газовые »» Настенные газовые котлы »»» Котлы газовые настенные Navien »»»» Серия NAVIEN DELUXE »»»» Серия NAVIEN DELUXE PLUS »»»» Серия NAVIEN ATMO »»» Котлы газовые настенные NEVA (Нева) »»» Котлы газовые настенные Arderia »»» Котлы газовые настенные Ferroli »»» Котлы газовые настенные Daewoo »»» Котлы газовые настенные Vaillant »»» Котлы газовые настенные BAXI »»»» Настенные »»»» Настенные конденсационные »»» Котлы газовые настенные OASIS »»» Настенные газовые котлы Olical JLG (КНР) »»» Котлы газовые Vissmann »» Напольные газовые котлы »»» Котлы напольные одноконтурные »»» Котлы напольные двухконтурные »»» Аппараты АОГВ »» Парапетные котлы »» Дымоходы, комплектующие дымоход для газовых котлов » Газовые конвекторы » Котлы электрические » Котлы на отработке » Котлы напольные твердотопливные »» Котлы пиролизные »» Твердотопливные котлы »»» Твердотопливные стальные котлы »»» Твердотопливные чугунные котлы »»» Газогорелочные устройства – горелки »»» Пеллетные горелки »» Котлы пилетные » Обогреватели на жидком топливе » Расширительные баки для систем отопления » Печи отопительные твёрдотопливные » Группы безопасности Товар со скидкой (Распродажа) Бытовая сантехника » Аксессуары для ванных комнат и туалетов »» Аксессуары D-Lin »» Аксессуары FRAP » Мойки кухонные » Полотенцесушители » Смесители »» Запасные части для смесителей » Сифоны, комплектующие » Комплектующие для спускных бачков Водонагреватели Газовые шланги, гибкая подводка для воды, шланги для полива Дымоходы » Одностенные Дымоходы » Двухстенные дымоходы Запорно-регулирующая арматура » Газовые краны » Вентили, латунные, чугунные. Резьбовые, фланцевые. » Шаровые краны »» Шаровые краны “BUGATTI” »» Шаровые краны отопление и водопровод » Задвижки, Затворы (чугунные, стальные) » Уплотнительные кольца .Средства герметизации соединений, лен, герметики, » Запорная арматура FAR »» Регулирующие и Запорные Вентили »» Терморегулирующие вентили »» Универсальные узлы (для одно – и двухтрубных систем) Инструмент » Ключи разводные и газовые » Ключи рожковые, торцовые, трубчатые, наборы инструментов » Резьбонарезной инструмент » Ручной инструмент Инфракрасные обогреватели » ИК Пион серия Thermo Glass » Инфракрасные обогреватели газовые » Инфракрасные обогреватели других производителей Канализационные трубы и фитинги » Канализация Ostendorf » Канализация Санполимер »» Фитинги Санполимер »» Трубы Санполимер ф 110мм »» Трубы Санполимер ф 50мм » Прокладки, манжеты » Трапы для слива воды Коллекторы для систем отопления » Коллекторы – гидрострелки » Коллекторы FAR »» Гидравлический разделитель FAR »» Нерегулируемые коллекторы FAR »» Регулирующие и запорные коллекторы FAR »» Терморегулирующие и запорные коллекторы FAR »» Сборные узлы, коллекторы для теплых полов »» Комплектующие к коллекторам FAR » Коллекторы START Счетчики,измерительные приборы » Счетчики »» Счетчики воды »»» Бытовые »»» Промышленные »» Счетчики газовые »» Счетчики тепла » Манометры » Термометры » Термостат (измеритель преобразователь температуры) » Установочное оборудование для термометров и манометров Насосы, насосное оборудование » Насосы “Wilo” – Станции, циркуляционные, погруженные, поверхностные и др. »» Насосы многоступенчатые “Wilo” »» Насосы погружные “Wilo” »» Насосы самовсасывающие “Wilo” »» Насосы циркуляционные “Wilo” »» Установки “Wilo” » Насосы “PEDROLLO” »» Насосы вихревые “Pedrollo” »» Насосы погружные “Pedrollo” »»» Насосы колодезные »»» Насосы скважинные »»» Насосы погружные дренажные »»» Насосы погружные многоступенчатые »»» Насосы погружные фекальные »»» Насосные станции Pedrollo »» Насосы садовые “PEDROLLO” »» Насосы самовсасывающие “Pedrollo” »» Насосы центробежные “Pedrollo” » Насосы поверхностные вихревого типа » Насосы поверхностные центробежного типа » Насосы погружные » Насосы циркуляционные »» Циркуляционные насосы UNIPUMP »» Циркуляционные насосы GRUNDFOS »» Циркуляционные насосы SPERONI » Насосы вертикальные моноблочные » Насосы самовсасывающие » Насосы дренажные » Насосы фекальные » Насосные станции » Насосные станции канализационные » Гидроаккумуляторы » Комплектующие к насосам Обогреватели » Электрические обогреватели »» Масляные обогреватели »» Электрические обогреватели марки ПЭТ »» Обогреватели галогеновые »» Взрывозащищенные обогреватели »» Конвекторы электрические »» Тепловентиляторы »» Тепловые завесы » Тепловые пушки / Калориферы »» Тепловые пушки электрические »» Тепловые и потолочные конвекторы »» Калориферы газовые »» Калориферы дизельные » Жидкотопливные обогреватели Радиаторы отопления » Радиаторы алюминиевые » Радиаторы биметаллические » Радиаторы стальные панельные » Радиаторы чугунные » Радиаторы (конвекторы) Jaga » Комплектующие для алюминиевых и биметаллических радиаторов » Комплектующие для чугунных радиаторов Электрические, электронные модули, выключатели Системы очистки воды » Бытовые фильтры очистки воды для квартир » Фильтры очистки воды для коттеджей » Комплектующие и расходные материалы Соль Теплоносители (антифризы) для систем отопления Терморегуляторы » Механические терморегуляторы » Электронные терморегуляторы (програмируемые) » Терморегуляторы GSM (управление с мобильного) » Терморегуляторы трёхходовые для систем отопления и ГВС Трубопроводы и фитинги » Полипропиленовые системы » Металлопластиковые системы » Стальные системы » ПНД системы » Медные трубопроводы и фитинги » Теплоизоляция для труб Шланги поливочные Мы в ВК

Производитель:

Все”WIKA Alexander Wiegand GmbH & Co. “, Германия.AEG (Китай)Altoen DaewooAXIS, РоссияBAXIBeretta, ИталияBONOMINI, ИталияBugatti, ИталияD-LIN (Китай)FerroliFIV, ИталияFRAP (Китай)GrundfosGrundfos, ДанияHaierHONEYWELLHONEYWELLHoneywell, Csech RepublicIMITItaltehnica ИталияJet-line Varmega, ИталияMeerPlastMORA (Чехия)OpenTherm (starclima) италияOstendorf, ГерманияRBM, ИталияRiello, ИталияSIT GRUP EUThermoWatt, ИталияTIM, КитайUnipump РоссияVaillantWatss ГерманияWilo ГерманияZilmetАнипласт, РоссияБалтГазВенгрияГерманияГреция HalcorЗАВОД ТЕПЛОВОГО ОБОРУДОВАНИЯ “ПЕЛЛЕТРОН” Дамир тел. 8-912-292-23-59 +WhatsAppИталияКитайКореяЛуч (Таганрог)Мимакс Таганрог (8634) 38-16-13, 38-02-80 [email protected], Ип СупруновНева (Балтгаз)НидерландыОООПолитэк, РоссияПольшаРБМ, ТулаРоссияРоссия, г. ЭнгельсРоссия, г.ТаганрогРоссия, Московская областьРоссия, Челябинск.РязаньРязань ООО”РОСТ”Санкт-Петербург, РоссияСАНПОЛИМЕР РоссияСанполимер, РоссияТурцияТурцияУклад, ПсковФинляндияФранцияЧистополь, РоссияШвеция SWEPЭван (Россия)Япония

Коаксиальные дымоходы, удлинители

Магазин европейских запчастей для газовых котлов и колонок.

Инструкции и схемы помогут разобраться в эксплуатации, определить неисправность и правильно выбрать запчасть для ремонта Вашего газового оборудования. Купить запчасть, деталь для ремонта газового котла возможно в любом населенном пункте Российской Федерации:

Осуществляем доставку запчасти к газовым котлам в следующие города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Омск, Казань, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Пермь, Красноярск, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Ульяновск, Барнаул, Владивосток, Ярославль, Иркутск, Тюмень, Махачкала, Хабаровск, Новокузнецк, Оренбург, Кемерово, Рязань, Томск, Астрахань, Пенза, Набережные Челны, Липецк,Тула, Киров, Чебоксары, Калининград, Брянск, Курск, Иваново, Магнитогорск, Улан-Удэ, Тверь, Ставрополь, Нижний Тагил, Белгород, Архангельск, Владимир, Сочи, Симферополь, Севастополь и в другие города России и их районные центры.

Доставка газкомплект оборудования по городам России осуществляется наиболее удобными курьерскими службами по указанному Вами адресу. Отправляем теплозапчасть транспортными компаниями: «КиТ»; «Деловые линии»; «Логистическая компания ПЭК»; ТК «Энергия»; «DPD»; «CDEK»; «Почта России» и любым другим удобным для Вас способом. Также доставка осуществляется автобусом (через водителя по 100% предоплате) с автовокзала.

Форма оплаты:
– Наложенный платеж транспортной, курьерской службой;
– Оплата на платежную карту Visa, MasterCard, МиР;
– Оплата электронными деньгами Qiwi кошелёк и др.;

ВНИМАНИЕ! В нашей компании установлены следующие правила – в первую очередь обрабатываются заказы, что оформлены через корзину сайта, остальные по телефону или по почте по мере возможности. Если на сайте нет необходимого товара, в комментариях укажите нужный код. Ждем Вашего заказа. Спасибо.

Коаксиальная труба для газового котла

Повсеместное распространение малогабаритных отопительных газовых установок, монтируемых в квартирах многоэтажных домов, привело к необходимости разработки новых систем для отведения продуктов горения. Результатом стала коаксиальная труба для газового котла, которая позволяет существенно уменьшить длину дымоходного канала без нарушения тяги и отводить продукты горения непосредственно через внешнюю стену квартиры.

С чем связана необходимость применения коаксиальных труб

Для безопасной работы газового отопительного оборудования необходимо организовать эффективный отвод продуктов горения и поступление свежего воздуха в рабочую зону устройства. В квартирах многоэтажных домов устанавливают настенный или напольный котел с коаксиальным дымоходом, позволяющий решить данную задачу с наименьшими финансовыми затратами и переоборудованием помещения.

Коаксиальная труба для газового котла

Отвод дыма по существующим в многоквартирных домах вентиляционным каналам запрещен, кроме того возникают проблемы и с обеспечением расчетного количества свежего воздуха, необходимого для полного сгорания газообразного топлива.

Коаксиальный дымоход позволяет решить эти две задачи одновременно, при этом его монтаж упрощен необходимостью пробивать только один проем в несущей стене.

Конструкция дымохода коаксиального типа

По своей сути дымоход данного типа представляет собой двухконтурную конструкцию. Устройство коаксиального дымохода позволяет разделить два потока движения газов — наружу выводятся продукты сгорания топлива, а к котлу подается свежий воздух, необходимый для поддержания горения. Конструктивно данный элемент представляет собой две обычных трубы разного диаметра, вставленных одна в одну. По центральному каналу на улицу отводится дым, а по зазору между трубами поступает свежий воздух.

Конструкция дымохода коаксиального типа

Сечение такого дымохода представляет собой две окружности с небольшим расстоянием между ними. При этом величина зазора постоянна на всем протяжении конструкции, по этой же схему сделаны и поворотные колена, и другие фитинги, применяемые при монтаже.

В качестве основного материала, из которого изготовлен вертикальный или горизонтальный коаксиальный дымоход, используют различные марки стали:

  • Оцинкованные материалы считаются самыми доступными по стоимости, но при этом они имеют ограниченную долговечность.
  • Нержавеющая сталь позволила существенно увеличить эксплуатационный ресурс устройства.
  • Стали, стойкие к кислотосодержащим веществам, считаются оптимальным материалом для дымохода такого типа. Дело в том, что продукты сгорания топлива имеют в своем составе достаточно агрессивные химические соединения, способные разрушить незащищенную поверхность дымохода.

Что входит в состав коаксиального дымохода

В состав системы дымоотведения входят следующие конструктивные элементы:

Состав системы дымоотведения

  • Коаксиальная труба.
  • Ревизионное устройство, необходимое для выполнения чистки дымохода.
  • Сборник конденсата, который образуется при прохождении дыма через систему.
  • Удлинитель коаксиальной трубы (его длина не должна превышать 3 метров).
  • При необходимости подключения двух устройств используется тройник.
  • Колена (отводы) которые требуются для подключения дымохода к котлу и стыковки вертикальных и горизонтальных участков.
  • Декоративные накладки и защитное устройство, препятствующее ветру задувать пламя.
  • При горизонтальном монтаже дымохода необходимо предусматривать установку вытяжного электрического вентилятора, который обеспечит устойчивую тягу в системе.

Преимущества коаксиальных дымоходов

Эксперты отличают высокие эксплуатационные характеристики дымоходов данного типа, кроме того они обеспечивают безопасные условия эксплуатации газового оборудования.

Среди производителей выделяется целый ряд компаний, специализирующихся на выпуске данных изделий. Так, например, труба коаксиальная Baxi монтируется на значительную часть поставляемого на наш рынок газового оборудования.

К преимуществам коаксиальных дымоходов можно отнести следующие его качества:

Преимущества коаксиальных дымоходов

  • Двухконтурная система позволяет существенно разогреть поступающий к горелкам свежий воздух, что снижает энергозатраты и повышает КПД котельного оборудования в целом. Увеличению этого показателя способствует приток воздуха в необходимом для полного сгорания воздуха количестве.
  • Монтаж коаксиального дымохода не представляет проблем, для установки трубы необходима пробивка всего одного отверстия (диаметр до 200-250 мм).
  • Наружная поверхность дымохода не нагревается до критических температур, что немаловажно при монтаже в деревянных домостроениях.
  • В продаже имеются элементы систем различного размера, позволяющие подобрать необходимый диаметр для установок разной мощности. Так труба коаксиальная Навьен 60/100 может использоваться для установок мощностью до 30 кВт.

Правила установки коаксиальных дымоходов

Так как монтаж таких устройств связан с эксплуатацией газового оборудования, то лучшим вариантом будет доверить его выполнение профессионалам.

При выполнении работ следует соблюдать следующие технологические требования:

Следует соблюдать требования к установке коаксиальной трубы

  • Коаксиальные трубы могут укладываться в различных плоскостях (горизонтально, вертикально под наклоном). При горизонтальном монтаже необходимо обеспечить минимальный уклон (не менее 3 градусов) в сторону конденсатосборника. При этом такая система нуждается в применение вентилятора, обеспечивающего тягу.
  • Коаксиальный дымоход вертикальный в основном используется, если нет возможности выдержать нормативные расстояния до окон, газопроводов и других объектов. Стоит сказать о том, что монтаж такой системы потребует значительных финансовых вложений.
  • Минимальная высота выхода дымохода от земли (монтаж на первом этаже) должна составлять 1-1,5 м. При этом выход дымохода должен располагаться выше уровня топки также на 1,5 м.
  • Монтаж дымохода может выполняться с применением не более двух поворотных колен.
  • Расстояние до окна должно быть не менее 0,6 м (во всех плоскостях и направлениях), а до газопроводных магистралей должно быть больше половины диаметра дымохода.

Существует и целый ряд специфических требований, разобраться в которых может только специалист, особенно много нюансов, при установке ревизионных устройств и сборников для конденсата. Поэтому, если вы хотите обеспечить безопасную и надежную работу газового отопительного оборудования, доверьте ее монтаж профессионалам.

STOUT Комплект коаксиальный для прохода через стену 60/100, 850 мм(совместимый с котлами Bosch)

Описание товара

Комплект коаксиального дымохода STOUT 60/100, 850 мм совместим с котлами Bosch, Buderus и предназначен для комплектации совмещенной системы дымоудаления. Коаксиальный дымоход выполняет одновременно две функции: отвод продуктов сгорания от котла и подачу в него наружного воздуха для поддержания горения. Для традиционных котлов предлагается использовать элементы коаксиального дымохода из алюминия. Коаксиальные дымоходы обычно используются для выброса дыма и забора воздуха через стену одноэтажных зданий.
 Дымоходы предназначены для монтажа с традиционными и конденсационными настенными газовыми котлами с закрытыми камерами сгорания.
 Устройство коаксиального дымохода STOUT 60/100, 850 мм
Коаксиальный дымоход представляет собой конструкцию типа «труба в трубе». По внутренней трубе от котла отводятся дымовые газы, а по каналу между внутренней и наружной трубой – подводится наружный воздух для поддержания горения топлива.
Внутренняя труба элементов коаксиального дымохода выполнена из алюминия. Наружная труба изготовлена из оцинкованной стали и окрашена снаружи в белый цвет. Внутренняя труба центрирована в наружной специальными стальными распорками. Элементы коаксиальной системы дымоудаления соединяются между собой с помощью хомутов с герметизирующей муфтой из синтетического каучука EPDM. Дымоход комплектуется различными конечными элементами для отвода продуктов сгорания на фасад здания, а также финальными элементами для выброса газов и забора воздуха.
 Системы дымоходов для традиционных неконденсационных котлов производятся из высококачественного алюминия. У коаксиальных систем внутренняя (дымоудаляющая) труба изготавливается из алюминия, внешняя (воздухоподающая) – из оцинкованного металла, алюминия или температуростойкого полипропилена, в зависимости от типа изделия.
 Коаксиальный дымоход необходим для всех котлов с закрытой камерой сгорания.

Комплект коаксиального дымохода STOUT 60/100, 850 мм спроектирован с учетом особенностей настенных котлов Baxi. Также, совместим с отопительными котлами Viessmann.

Отвод дымовых газов через дымоход СТОУТ производится через наружные стены, поэтому традиционная вертикальная труба не требуется.

Максимальная рабочая температура 200С °, давление – 200 Ра.

Поставщики коаксиальных дымоходных труб для газовых котлов, все качественные коаксиальные дымоходные трубы для газовых котлов на Alibaba.com

Страна / регион: Китай Основные продукты:

Дымоход и вентиляция, Дымоход , Литье под давлением, крепежные элементы

Топ-3 рынка:

Восточная Европа 21% , Северная Америка 18% , Западная Европа 15%

Страна / регион: Китай Основные продукты:

Нержавеющая сталь, специальная сталь, легированная сталь

Общий доход:

10 миллионов долларов США – 50 миллионов долларов США

Топ-3 рынка:

Средний Восток 40. 0% , Юго-Восточная Азия 20,0% , Восточная Европа 10,0%

Страна / регион: Китай Основные продукты:

Воздуховоды из листового металла, Фитинги для воздуховодов, Элементы управления заслонками и аксессуары, Оцинкованные изделия, Изделия из листового металла для систем отопления, вентиляции и кондиционирования воздуха

Общий доход:

1 миллион долларов США – 2 доллара США. 5 миллионов

Топ-3 рынка:

Северная Америка 70% , Внутренний рынок 10% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

штампованные детали, изделия из листового металла, штампованные детали, изделия из листового металла, детали для глубокой вытяжки

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Западная Европа 30% , Океания 20% , Восточная Европа 20%

Страна / регион: Китай Основные продукты:

дымоход, дымоход труба , дым труба , газ котел дымоход, настенный газ котел дымоход комплект

Топ-3 рынка:

Внутренний рынок 50% , Восточная Европа 30% , Северная Америка 20%

Страна / регион: Китай Основные продукты:

Дымоход и вентиляция, Дымоход , Литье под давлением, крепежные элементы

Топ-3 рынка:

Восточная Европа 21% , Северная Америка 18% , Западная Европа 15%

Страна / регион: Китай Основные продукты:

Нержавеющая сталь, специальная сталь, легированная сталь

Общий доход:

10 миллионов долларов США – 50 миллионов долларов США

Топ-3 рынка:

Средний Восток 40. 0% , Юго-Восточная Азия 20,0% , Восточная Европа 10,0%

Страна / регион: Китай Основные продукты:

износостойкая стальная пластина, атмосферостойкая стальная пластина, легированная стальная пластина, высокопрочная стальная пластина, износостойкая композитная пластина

Общий доход:

1 миллион долларов США – 2 доллара США. 5 миллионов

Топ-3 рынка:

Юго-Восточная Азия 20% , Северная Америка 15% , Южная Америка 15%

Страна / регион: Китай Основные продукты:

Стальной лист Corten, оцинкованная стальная катушка, двутавровая балка, клетчатый лист, бесшовная сталь Труба

Общий доход:

1 миллион долларов США – 2 доллара США. 5 миллионов

Топ-3 рынка:

Океания 20% , Западная Европа 20% , Северная Европа 20%

Страна / регион: Китай Основные продукты:

штампованные детали, изделия из листового металла, штампованные детали, изделия из листового металла, детали для глубокой вытяжки

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Западная Европа 30% , Океания 20% , Восточная Европа 20%

Страна / регион: Китай Основные продукты:

Воздуховоды из листового металла, Фитинги для воздуховодов, Элементы управления заслонками и аксессуары, Оцинкованные изделия, Изделия из листового металла для систем отопления, вентиляции и кондиционирования воздуха

Общий доход:

1 миллион долларов США – 2 доллара США. 5 миллионов

Топ-3 рынка:

Северная Америка 70% , Внутренний рынок 10% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

Хонингованные стальные трубы, предварительно хонингованные стальные трубы, трубы из углеродистой стали, трубы из автомобильной стали, трубы из нержавеющей стали

Общий доход:

10 миллионов долларов США – 50 миллионов долларов США

Топ-3 рынка:

Северная Америка 25% , Юго-Восточная Азия 20% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

PEEK BAR, ПЛИТА, ТРУБКА, КАБЕЛЬ, ФИТИНГИ

Общий доход:

5 миллионов долларов США – 10 миллионов долларов США

Топ-3 рынка:

Восточная Европа 20% , Западная Европа 20% , Северная Америка 20%

Страна / регион: Китай Основные продукты:

дымоход, дымоход труба , дым труба , газ котел дымоход, настенный газ котел дымоход комплект

Топ-3 рынка:

Внутренний рынок 50% , Восточная Европа 30% , Северная Америка 20%

Страна / регион: Китай Основные продукты:

дымоход труба , печь дымоход труба , детали печи, металлический шкаф, металлический инструментальный шкаф

Общий доход:

1 миллион долларов США – 2 доллара США. 5 миллионов

Топ-3 рынка:

Океания 50% , Северная Европа 10% , Юго-Восточная Азия 10%

Страна / регион: Китай Основные продукты:

Бесшовная стальная труба, Котельная Стальная труба, Прецизионно сварная стальная труба, Профильная стальная труба, Труба из нержавеющей стали

Общий доход:

50 миллионов долларов США – 100 миллионов долларов США

Топ-3 рынка:

Северная Америка 20. 0% , Восточная Европа 15,0% , Южная Америка 15,0%

Страна / регион: Китай Основные продукты:

сталь труба , стальная труба, лист из нержавеющей стали, нержавеющая сталь труба , лист из легированной стали

Общий доход:

5 миллионов долларов США – 10 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 20% , Внутренний рынок 15% , Африка 15%

Страна / регион: Греция Основные продукты:

Одностенный дымоход из нержавеющей стали Дымоход Трубы / Трубы – футеровка, двустенный дымоход из нержавеющей стали Дымоход Трубы / Трубы – футеровки, дымоход из нержавеющей стали Дымоход Принадлежности, воздуховоды из оцинкованной стали, воздуховоды из оцинкованной стали Аксессуары

Общий доход:

2 доллара США. 5 миллионов – 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 70% , Южная Европа 16% , Африка 8%

Страна / регион: Китай Основные продукты:

углеродистая сталь труба , нержавеющая сталь труба , стальная бесшовная труба , оцинкованная труба , труба фитинги

Общий доход:

10 миллионов долларов США – 50 миллионов долларов США

Топ-3 рынка:

Восточная Европа 25% , Южная Америка 20% , Южная Европа 10%

Страна / регион: Китай Основные продукты:

Гибкая выхлопная труба

Общий доход:

2 доллара США. 5 миллионов – 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 30% , Средний Восток 22% , Восточная Европа 21%

Страна / регион: Китай Основные продукты:

стальной лист, стальная катушка, катушка ppgi, дробилка, цветочный горшок

Общий доход:

1 миллион долларов США – 2 доллара США. 5 миллионов

Топ-3 рынка:

Юго-Восточная Азия 50% , Средний Восток 10% , Внутренний рынок 10%

Страна / регион: Китай Основные продукты:

шланг для стиральной машины, сливной шланг для кухонной ванной комнаты, пластиковый масляный насос, туалетные принадлежности, пластиковая гибкая труба

Общий доход:

2 доллара США.5 миллионов – 5 миллионов долларов США

Топ-3 рынка:

Южная Америка 10% , Западная Европа 10% , Средний Восток 10%

Страна / регион: Китай Основные продукты:

Сталь, строительный материал, металлический материал, стальная труба

Общий доход:

2 доллара США.5 миллионов – 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 75% , Южная Азия 15% , Африка 5%

Страна / регион: Китай Основные продукты:

антикоррозионная и изоляционная сталь труба , стальная труба , стальная труба, 3LPE COATING, LINE PIPE

Общий доход:

10 миллионов долларов США – 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 50% , Средний Восток 46% , Южная Америка 2%

Страна / регион: Китай Основные продукты:

теплообменник, котел экономайзер, ребристая труба, конденсатор с воздушным охлаждением, змеевик испарителя

Общий доход:

2 доллара США.5 миллионов – 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 40% , Южная Азия 15% , Восточная Азия 15%

Страна / регион: Китай Основные продукты:

Дымоход Дымоход , Дымоход камина

Общий доход:

10 миллионов долларов США – 50 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 10% , Восточная Европа 10% , Внутренний рынок 10%

Страна / регион: Китай Основные продукты:

Теплообменник, радиатор, воздушный теплообменник, пластинчатый теплообменник, кожухотрубный теплообменник

Общий доход:

10 миллионов долларов США – 50 миллионов долларов США

Топ-3 рынка:

Южная Азия 30% , Юго-Восточная Азия 30% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

Щетка для чашек, колесная щетка, щетка для дымохода, трубчатая щетка, коробка Moxa

Общий доход:

2 доллара США.5 миллионов – 5 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 16% , Восточная Азия 16% , Северная Америка 16%

Страна / регион: Китай Основные продукты:

Газовый Водонагреватель, Газовая плита , Вытяжка

Общий доход:

1 миллион долларов США – 2 доллара США.5 миллионов

Топ-3 рынка:

Южная Америка 40,0% , Северная Америка 20,0% , Африка 10.0%

Страна / регион: Китай Основные продукты:

Промышленная горелка, электромагнитный клапан, контроллеры, газовые регуляторы , газовые фильтры

Общий доход:

10 миллионов долларов США – 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 60% , Восточная Азия 7% , Южная Азия 7%

Страна / регион: Китай Основные продукты:

станок для резки стального прутка, станок для гибки стального прутка, машина для правки стального прутка, индукционный нагреватель подшипников, машина для обвязки арматуры

Страна / регион: Китай Основные продукты:

Газ Датчики, УФ-датчики, датчики воздушного потока, датчики влажности, датчики давления

Топ-3 рынка:

Северная Европа 10% , Западная Европа 10% , Средний Восток 10%

Страна / регион: Китай Основные продукты:

Расходомер (электромагнитный расходомер, вихревой расходомер, расходомер с V-образным конусом, массовый расходомер газа Thermal )

Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Восточная Европа 10% , Африка 10% , Южная Азия 10%

Страна / регион: Турция Основные продукты:

нержавеющая сталь трубы , дымоход труба , дымоходные системы, гибкие трубы, вентиляционные системы

Общий доход:

10 миллионов долларов США – 50 миллионов долларов США

Топ-3 рынка:

Западная Европа 50% , Восточная Европа 15% , Южная Европа 15%

Страна / регион: Китай Основные продукты:

Теплообменник, Холодильный агрегат, Прецизионный кондиционер, Крышный кондиционер, Сухой охладитель

Общий доход:

10 миллионов долларов США – 50 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 15% , Восточная Европа 15% , Внутренний рынок 11%

Страна / регион: Китай Основные продукты:

B-level Котел

Общий доход:

2 доллара США.5 миллионов – 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 85% , Юго-Восточная Азия 4% , Африка 3%

Страна / регион: Китай Основные продукты:

газовый водонагреватель, газовый плита, газовый котел , электрический котел

Общий доход:

5 миллионов долларов США – 10 миллионов долларов США

Топ-3 рынка:

Восточная Европа 32% , Южная Азия 30% , Южная Европа 10%

Страна / регион: Китай Основные продукты:

теплообменник, холодильная установка, рекуперация тепла бойлер , крышный кондиционер, прецизионный кондиционер

Топ-3 рынка:

Северная Америка 30% , Средний Восток 10% , Океания 10%

Дымоход коаксиальный

с воронкой котла дымоход или труба под.. Фотография, картинки, изображения и сток-фотография без роялти. Image 144473621.

Коаксиальный дымоход с воронкой котла Дымоход представляет собой воздуховод или трубу для отопления. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 144473621.

Коаксиальный дымоход с дымоходом котла представляет собой канал или трубу для отвода выхлопных газов из системы отопления или генератора.Трубы и воронки сайлеров. Котел с системой вентиляции в котельной. Оборудование для кондиционирования воздуха для нагрева, конденсации или отвода тепла. Влажные газовые трубы и арматура. Старый дымоход котла с воронкой и дымоходом. Дымящийся пар от пара. Сопряжение для вентиляции и удаления воздуха из котла. Очистка атмосферы от жары. Сбалансированный генератор на выхлоп.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
L Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

3189 x 2126 пикселей | 27.0 см x 18,0 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3189 x 2126 пикселей | 27,0 см x 18,0 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Концентрическая труба Centrotherm Innoflue и детали

О Innoflue Concentric

Внутреннее ядро ​​трубы Innoflue Concentric – это полипропиленовая труба Innoflue SW, предназначенная для дымовых газов. Наружная (большая) труба металлическая, предназначена для забора свежего воздуха. В отличие от одностенной трубы Innoflue, концентрическая труба не требует соединительных колец и вместо этого крепится винтами, которые входят в комплект поставки трубы.Конструкция концентрической вытяжной трубы обеспечивает не только значительную экономию места, но и дополнительную защиту, поскольку любые случайные утечки дымовых газов будут направляться в воздухозаборник прибора, а не в жилое помещение.
Концентрические размеры 2 дюйма / 4 дюйма, 3 дюйма / 5 дюймов и 4 дюйма / 6 дюймов соответствуют одностенным диаметрам 2 дюйма, 3 дюйма и 4 дюйма. Подобно другим вентиляционным трубам Innoflue, концентрические трубы могут быть обрезаны по мере необходимости для соответствия конкретной установке требования.

Концентрическая стенка вентиляции При вентиляции прибора через стену с использованием концентрической системы Innoflue чаще всего требуются следующие детали:
1.Вертикальная труба – соединяется с прибором и поднимает вентиляционное отверстие на высоту проема (отверстия) в стене.
2. Колено 87 ° – делает резкий поворот наружу жилища.
3. Адаптер для заделки на стену (комплект) – устанавливается в колено и обеспечивает заделку снаружи.
Примечание: оконечный переходник также можно укоротить (отрезать) по мере необходимости.
Могут потребоваться дополнительные колена или трубы, в зависимости от препятствий и того, насколько близко / далеко устройство находится от стены.Для более длинных участков трубы ее необходимо поддерживать с помощью концентрических опорных хомутов Innoflue.

Вытяжка концентрической крыши
Существует (3) основных варианта вентиляции прибора через крышу с помощью Innoflue Concentric:
1. Если устройство имеет концентрическое соединение дымохода / воздухозаборника – концентрическое соединение может использоваться на всем протяжении от устройства до крыши. Для этого варианта потребуется концентрическая труба, колена (необязательно – если вентиляционная труба должна быть проложена вокруг препятствий – i.е. балки, другие трубопроводы и т. д.), переходник концевой заделки крыши и опорные зажимы. Этот метод лучше всего подходит для более коротких участков вентиляции из-за ограниченной стоимости концентрической трубы.
2. На более длинных участках вентиляции более рентабельным вариантом может быть преобразование концентрического выхода прибора в одностенный (переходник Concentric x Single Wall) и, используя одностенную трубу, проложить вентиль почти на всем пути к крыше, где он находится преобразован обратно в концентрический и завершен с помощью переходника для заделки крыши.
3.Если в приборе нет концентрического выхода, а вместо этого имеется отдельный одностенный дымоход и воздухозаборник – последний (SW) можно использовать для вывода вентиляционного отверстия полностью вверх, а затем преобразовать SW в концентрический (SW x Концентрический адаптер ) и используйте концентрический переходник для заделки крыши.
Примечание: Гидроизоляция крыши требуется для переходника концевой заделки крыши и приобретается отдельно.

Подробнее

Коаксиальный отвод дымохода 45 градусов для газового конденсационного котла

Колено коаксиального дымохода 45 градусов для газового конденсационного котла

Горизонтальное колено дымохода 16645 градусов Колено дымохода для газового котла Колено горизонтального дымохода 45 градусов для газового котла, Найдите колено дымохода для газового котла, коаксиальный дымоход, колено конденсатора, коаксиальное колено дымохода из материала или материала PP (для конденсационного комбинированного котла), в то время как внешняя труба может быть.

коаксиальный дымоход, коаксиальный дымоход Поставщики и производители на Alibaba.com594 продуктов Угол / колено / дымоход 45 градусов для газовых котлов коаксиальный дымоход Конденсационный фланец основание вертикальный коаксиальный дымоход вертикальный адаптер конденсации.

Колено / колено / дымоход 45 градусов для газовых котлов, коаксиальная труба для дымохода Колено / колено / дымоход 45 градусов для газовых котлов Коаксиальный дымоход от Cangzhou Ruichi Hardware Manufacturing Co., Ltd. по сниженной цене B2B. 77165 | Котел Подходит для использования с газовыми конденсационными котлами Worcester Greenstar.Спецификации продукта. Название: Колено дымохода Worcester Greenstar 125 мм, 45 градусов.

Пара отводов дымохода 45 градусов Vaillant – Mr Central Heating Используемые вместе с принадлежностями дымохода конденсационного котла Vaillant, отводы можно использовать для маневрирования горизонтального или вертикального участка дымохода вокруг препятствий. читать.

Руководство по дымоходу – Ferroli Раздел 3: Варианты дымохода – коаксиальные горизонтальные и вертикальные дымоходы. Максимум 1) Правила по безопасности газа (установка и использование) КОТЛА МИНИМУМ 3º (55 мм на метр), чтобы конденсат мог стекать.Для каждого дополнительного изгиба дымохода указанные выше значения сопротивления должны быть добавлены к общей длине дымохода.

Колено дымохода для котла, 45 градусов, Worcester, 60 мм / 100 мм, 2 шт. В упаковке | Их 45-градусный отвод для дымохода City From Worcester создан с учетом конденсационных котлов Greenstar. Этот коленчатый патрубок под 45 градусов можно использовать для маневрирования а. Концентрическая дымовая система Coaxline – MG-Flues Coaxline – это прочная белая концентрическая система дымохода из полипропилена для высокоэффективных котлов. Coaxline легко применим для настройки конденсационных приборов.Таким образом вы.

Navien Product Brochure_UK_12.2018 – Navien UKтехнология для конденсационных газовых комбинированных котлов, системных котлов и водонагревателей. Установка коаксиального или двойного дымохода котлов Navien, уровень 1: для поиска неисправностей и. Уровень 2: до эквивалентной длины колена при 90 ° ø80 Navien 45deg. Локоть.

Worcester Bosch 7716191085 Колено под углом 45 градусов, пара 60/100 мм Отвод от компании Worcester под углом 45 градусов создан с учетом конденсационных котлов Greenstar. Этот изгиб на 45 градусов можно использовать для отвода дымохода.

Новости по теме

Centrotherm – Северная Америка | Решения за пределами

Материал и конструкция

InnoFlue® Concentric объединяет наши лидирующие в отрасли одностенные InnoFlue®, огнестойкие, полипропиленовые технологии и металлические выходы с порошковым покрытием белого цвета. Эта интегрированная система позволяет как дымовым газам, так и свежему воздуху проходить через один компонент, сокращая время установки и уменьшая проникновение в крышу или стену.

InnoFlue® Concentric внесен в списки UL-1738 и ULC-S636.InnoFlue® Concentric указан в списке с нулевым зазором до горючих веществ.

Концентрические вентиляционные отверстия и фитинги соединяются с помощью высокоэффективных прокладок EPDM h2, которые подходят для рабочего давления до 20 дюймов водяного столба (5000 Па) и устойчивы к коррозионному конденсату.

InnoFlue® Concentric используется для вентиляции отдельных приборов. InnoFlue® Concentric можно комбинировать с InnoFlue® Single Wall и InnoFlue® Flex. Для получения дополнительной информации о конфигурации системы посетите страницу InnoFlue® Concentric Solutions.


Размеры
Диаметр 2/4 ″ 3/5 ″ 4/6 ″
(60/100 мм) (80/125 мм) (110/160 мм)

Концентрические вентиляционные отверстия (эффективная длина): 1 фут, 2 фута и 3 фута

Приложения

Подходит для U.S. Категория II и IV или канадский тип газоотводящего канала BH, отопительное оборудование класса II:

Газовое отопление – 110 ° C (230 ° F) Макс.температура дымовых газов
На жидком топливе – 120 ° C (248 ° F) макс. Температура дымовых газов
Тип устройства: конденсационные котлы, печи, водонагреватели без резервуаров и водонагреватели с резервуаром

Строительство

  • Жесткий полипропилен толщиной 2+ мм с наружной поверхностью из металла с порошковым покрытием
  • Наружные цельносварные металлические
  • Отводы алюминиевые литые
  • Прокладки из EPDM с номинальным давлением h2 (5000 Па).


Особенности и преимущества

Металлическая конструкция с порошковым покрытием

  • Ударопрочный
  • Эстетично

Полностью сварные вентиляционные отверстия, длина

  • Качественное строительство
  • Устраняет утечки в гофрированных системах

Встроенная система вытяжки и забора воздуха

  • Единственная вентиляционная система для установки, сокращающая трудозатраты
  • Проход через одинарную крышу или стену

Хранилище

Компоненты следует хранить в чистом, сухом месте в оригинальной упаковке.

Здоровье и безопасность

Для получения дополнительной информации о преимуществах использования InnoFlue® для здоровья и безопасности посетите нашу страницу «Здоровье и безопасность». Если установка InnoFlue® предполагает работу на высоте, необходимо провести полную оценку рисков и принять соответствующие меры безопасности.

Качество исполнения

Для установки InnoFlue® не требуются специальные инструменты. Centrotherm рекомендует, чтобы температура материала во время установки была не ниже 32 ° F (0 ° C).


Установка Трубы соединяются плотными соединениями с прокладками из EPDM или Viton, расположенными в патрубках. Трубы и компоненты должны устанавливаться так, чтобы их муфты находились на выходе, а охватываемые концы – на устройство.

Присоединение

Смазывайте уплотнения и охватываемые части труб только смазкой CENTROCERIN или водой. Вставьте охватываемый конец трубы в отверстие легким вращательным движением.

Раскрой

Компоненты следует выбирать так, чтобы минимизировать порезы.Там, где необходима резка, секции трубы можно отрезать до длины на охватываемой стороне (конец без раструба). При резке в полевых условиях всегда оставляйте внутреннюю трубу на 10 мм длиннее, чем внешняя труба. Любые разрезы необходимо делать под прямым углом к ​​трубе. Для облегчения установки труба может иметь фаску для вставки в примыкающий патрубок. Все полевые разрезы должны быть очищены от заусенцев. Нельзя обрезать отводы и другие детали.

Для получения полных инструкций по установке InnoFlue® посетите раздел литературы и загрузите руководство по установке.

Запуск устройства

После завершения установки InnoFlue® систему отопления и дымоход следует ввести в эксплуатацию в соответствии с инструкциями производителя котла. Нет времени на лечение или время ожидания.

Как заполнить отверстие в дымоходе котла?

Как залить отверстие в дымоходе котла? – Обмен стеками товаров для дома
Сеть обмена стеком

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange – это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 3к раз

В дымоходе моего котла есть большое отверстие, предположительно с того момента, когда он был вставлен.Я хотел бы залить его, потому что это некрасиво, но не уверен, как это лучше сделать, так как это большая дыра и рядом с котлом.

Подойдет ли вспенивающаяся пена и слой штукатурки / шпатлевки, или мне следует использовать строительный раствор?

Дом был построен в начале 1900 года, поэтому вероятность того, что в нем будет пустотелая стена, мала.

Создан 20 мар.

StivStiv

3111 серебряный знак22 бронзовых знака

2

Если крышки будет достаточно, то нужно искать пластину или фланец «накладки на печную трубу».Если вы также хотите перекрыть поток воздуха, используйте что-нибудь негорючее, например минеральную вату (более новые версии, не содержащие асбеста). НЕ ИСПОЛЬЗУЙТЕ вспенивающуюся пену …

Вам может понравится

Цементная затирка для плитки: ТОП лучшей затирки для керамической плитки (50 фото)

20.04.2023

Перегородка декоративная в комнату: Декоративные перегородки На заказ Купить decormaks.ru

22.06.2023

Дизайн проект совмещенного санузла 4 кв м: Журнал о дизайне интерьеров и ремонте Идеи вашего дома — IVD.ru

12.06.2023

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
