что это такое, виды, требования для установки на газовый котел и правила монтажа

Здравствуйте, уважаемый читатель! Темой сегодняшней статьи будет коаксиальный дымоход, получивший в последнее время все большее распространение при обустройстве отопительных агрегатов в жилых домах. В чем его преимущества, принцип работы, можно ли изготовить прибор своими руками и как правильно установить, вы узнаете из нашей публикации.

Что это такое и для чего он нужен

Название коаксиальный данное устройство получило благодаря своей конструкции из двух соосных труб, помещенных одна в другую. Один канал воздухозаборный. По другому рукаву продукты горения из топочной камеры выходят в атмосферу.

Применяется дымоотвод такого типа в отопительных аппаратах, работающих на газе: газовых колонках, котлах, радиаторах, конвекторах. Печные дымоходы на основе кирпичной кладки производители газовых котлов использовать не рекомендуют.

Как устроен дымоход

Устройство состоит из двух труб разного диаметра. Внутренний рукав вставляется в трубу большего сечения и удерживается в ней посредством специальных перемычек. Они не дают возможности каналам соприкасаться друг с другом и в то же время обеспечивают надежное крепление.

Один конец этой двойной конструкции соединяется с отопительным прибором, второй выводится наружу через стену дома.

Прямолинейные части соединяются между собой входящими в комплект коленами различной конфигурации, с помощью хомутов и специальных прокладок, обеспечивающих надежное соединения.

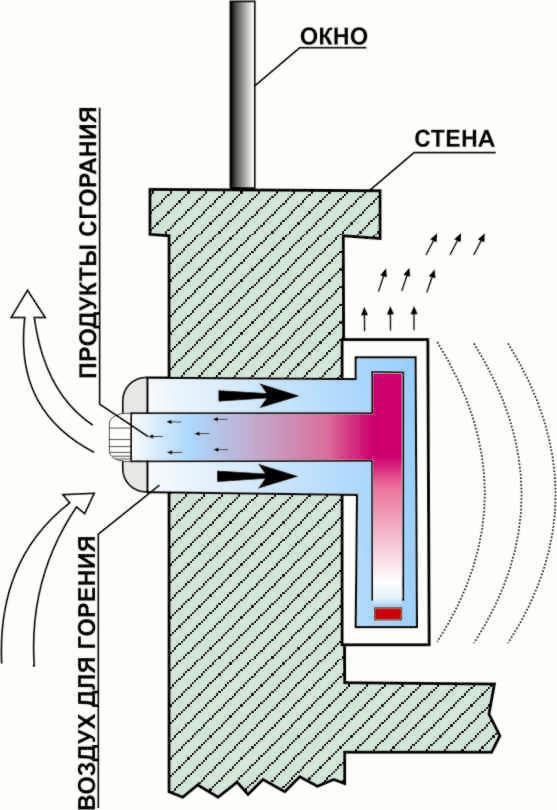

Принцип работы

Функционирует коаксиальный дымоотвод по следующей схеме.

Через его наружную трубу большего диаметра в камеру сгорания всасывается воздух с улицы.

По внутреннему каналу меньшего сечения переработанные котлом продукты горения выводятся из помещения наружу.

При этом уличный воздух, проходя по внешней трубе, нагревается от горячего внутреннего канала и поступает в камеру сгорания теплым, снижая тем самым энергетические затраты котла или колонки на обогрев нового притока воздуха.

Внутренний канал, в свою очередь, охлаждается холодной воздушной массой, поступающей снаружи. Такой кругооборот защищает систему от перегрева, увеличивает её производительность и обеспечивает безопасное функционирование нагревательного аппарата.

Виды и конструкции

По способу монтажа дымоотводы коаксиального типа классифицируются на:

• вертикальный – выводится через потолок и крышу;
• горизонтальный – выход газов осуществляют через выходное отверстие в стене дома на улицу.

Зачастую дымоудаляющие устройства создаются в виде смешанных конструкций. В них присутствуют и вертикальные, и горизонтальные участки.

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Преимущества и недостатки

Коаксиальный отвод обладает целым рядом несомненных преимуществ.

• В силу своей двухтрубной конструкции он постоянно нагнетает в топливную камеру обогревателя уличный воздух, насыщенный кислородом. В результате топливо, поступающее в камеру, сгорает полностью. Возрастает КПД горелки, экономится топливо, повышается экологическая составляющая всей системы.
• Воздух в жилом помещении не выжигается и присутствие аппарата с газовой горелкой в комнате не ощущается.
• Газовый прибор с таким устройством экологичен, не наносит вред окружающей среде, потому как вредные выбросы в атмосферу отсутствуют.
• Использование коаксиальной конструкции позволяет делать монтаж в стене дома, нет нужды встраивать пятиметровый вертикальный дымовой канал.
• Дымоходы подобного типа могут использоваться не только в индивидуальных домах, но и при установке автономной системы отопления в многоквартирном доме.
• Крепежные элементы для них универсальные, подходят для применения на всех типах котлов.

К недостаткам можно причислить следующее.

• Применение такой конструкции ограничивается только моделями отопительного оборудования с закрытой топкой.
• Стоимость в сравнении с обычной дымоходной трубой выше. Сэкономить можно в случае небольших размеров изделия на монтаже.
• За счёт разницы температур, в каналах устройства нередко образуется на выходе конденсат. Борются с ним установлением правильного уклона и монтажом противообледенительной защиты. В вертикальных конструкциях коллективного пользования устанавливают обязательно приемники, отводящие конденсат в канализацию.

Срок службы такого дымохода

Продолжительность нормального функционирования дымовой трубы зависит от нагревательной мощности агрегата и материала, из которого изготовлен отвод.

В России популярны двухканальные дымоотводы из нержавейки и пластика.

Дымоотводы из нержавейки могут применяться как печные при использовании газовых котлов в системе обогрева. Из нержавейки сделаны дымоходы известной фирмы Риннай. Срок службы таких изделий от 30 и более лет.

Сделать самому или заказать

Коаксиалку самому сделать сложно. Изготовление поворотного колена требует навыков и приспособлений. А вот купить или заказать профессионалам высококлассное изделие будет гораздо проще и надежнее.

Если имеется опыт работы с электроинструментами, и вы уверены в собственных силах, можно осуществить подключение своими руками.

Советы по выбору

При выборе устройства необходимо оценить все те факторы, которые перечислены выше. Главное – совместимость устройства с установленным у вас отопительным оборудованием.

Следует учитывать такие параметры:

• сколько котлов будет подключаться к устройству;
• мощность котла, а если их несколько – общую мощность всех подключаемых котлов;
• полный размер толщины стены, включая отделку.

Если для какой-либо марки аппаратов трубы в продаже отсутствуют, их можно заменить аналогами. Особенностью аналогов являются универсальные места для присоединения, подходящие для газовых котлов различных типов, а также низкая цена по сравнению с брендовыми марками.

Строительные нормативы

При установке дымоотводов требуется соблюдение правил, прописанных в СНиП.

Оголовок располагают в 2-х метрах от уровня земли.

Протяженность канала при горизонтальной установки должна составлять не более 3-х, а при вертикальной – 5-и метров.

Выступающий наружу за стену дома наконечник должен иметь трехградусный наклон к топочному аппарату. Причем его длина регламентируется производителями и не может быть менее 15-20 см.

Котельная с газовым котлом в индивидуальном домовладении должна быть обеспечена вентиляцией.

Требования пожаробезопасности к дымоходам

Место сопряжения канала со стеной в деревянном доме или в любых других зданиях необходимо изолировать термоизоляционным слоем. Хорошо подойдет базальтовый утеплитель. Часто в отверстие вставляют гильзу из асбоцементной трубы и заполняют пространство между гильзой и отводом асбестовым шнуром.

Сила тяги

Если вертикальный дымоход обеспечивает хорошую тягу, то у горизонтального устройства для усиления тяги надо строго соблюдать технологию сборки: нижние элементы рукава вставлять в верхние на глубину не менее половины его диаметра, крепко фиксировать хомутами.

Нельзя допускать задувания котла, в результате чего появляется обратная тяга. Систему необходимо защищать от ветра, не располагать её вблизи окна.

Если все-таки сила тяги резко уменьшилась, прибегают к помощи специалистов, которые смогут обследовать устройство с помощью высокоточного тепловизора на предмет пробоя или прогорания.

Изготовление и установка дымохода своими руками

Нормальная работа дымоудаляющего отвода зависит от правильного расчета его параметров и дальнейшей установки. Профессионалы утверждают, что дома соорудить конструкцию, ни в чем не уступающую заводской, не удастся.

Единственное, можно выполнить прямой отрезок коаксиальной трубы. А вот самостоятельную установку при наличии навыков работы с электроинструментами осуществить вполне реально.

Перед монтажом проверяют комплектность устройства.

По заранее определенному месту на стене размечается выводное отверстие. Его высверливают на высоте 150 см над напольным котлом и под углом в 3 градуса к поверхности стены. Отверстие для настенного обогревателя можно делать сразу после сборки поворотного колена.

Первое звено, трубу или колено, подсоединяют к выходному патрубку котла через адаптер. Все линейные элементы соединяются с помощью обжимных хомутов.

Стеновое отверстие изолируется базальтом или асбестом. Выходной участок устройства через отверстие выводится на улицу.

Установка дымохода для бани производится по такой же схеме.

Вместо классического двухканального дымоотвода, в определенных случаях для настенных газовых котлов обустраивают раздельный дымоход.  Схема его монтажа представлена ниже.

Чертеж и схемы

Установка горизонтальной конструкции:

Различные варианты монтажа:

Варианты подключения вертикальных коаксиальных дымоотводов:

Монтаж раздельного дымохода:

Расчет размеров

Сечение отводного канала не должно быть уже диаметра выходного патрубка водонагревателя. Это значение для трубопровода указывается в технических документах котла.

Существует определенная зависимость размера сечения дымоотвода от мощности котла. Её можно проследить по приведенной внизу таблице.

Диаметр внутреннего канала, мм	Мощность оборудования, кВт
120	24
130	25–30
170	40–45
190	50
230	80–90

Видео по монтажу

В данном видео подробно показывается ход и нюансы установки двухканального дымоотвода:

Особенности монтажа

Перед выходным наконечником канала на улице должно быть свободное пространство не менее 150 см. Для наращивания трубы применяют дополнительные удлинители от того же производителя.

Вертикальный дымоотвод располагают строго выше конька.

Частые ошибки и проблемы при установке

Чаще всего не соблюдают правильный уклон вывода горизонтальных конструкций.

Ошибки в проведении расчета системы.

Не соблюдались противопожарные и строительные нормы.

Нельзя при сборке двухканального дымохода использовать материалы, не отвечающие условиям температурного режима.

Обслуживание и чистка

В дымовом устройстве все продукты сгорания улетучиваются и не задерживаются. Чистить его от какой-то копоти нет необходимости. С целью оценки общего состояния его осматривают раз в 3-4 года. Ежегодно проверяют и очищают приемник конденсата.

Советы специалистов

Существует мнение, что чем больше сечение трубы, тем ниже вероятность замерзания конденсата.

Для регионов с холодным климатом, где обледенение дымохода серьезная проблема, рекомендуется использовать модифицированную модель с антиобледенением – специальной удлиняющей насадкой для внутреннего канала.

Не лучший вариант – использовать более 2-х колен в одной сборке.

Нельзя допускать стыки труб в месте прохода через стену.

Многие производители рекомендуют делать выпуск из стены наружу длиной 15−20 см. При увеличении этого участка не исключено образование льда в сильные морозы.

В деревянных домах термоизолятором может служить базальтовое волокно. Оно выдерживает большой перепад и широкий диапазон температур. Единственное, надо предусмотреть его защиту от влаги.

Как утеплить?

Существуют специально утепленные модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. В них двухканальная конструкция заключена ещё в одной трубе, а пространство между ними заполнено теплоизолирующим негорючим материалом. Такая конструкция надежно защищает канал от обледенения, предотвращает его замерзание.

Данное явление связывают с поступлением конденсата во внешний канал. Если выполнен недостаточный уклон в сторону котла, то конденсат потечет в сторону выходного отверстия и обледенения избежать не удастся.

Чтобы предотвратить появление конденсата, необходима удлиняющая насадка на внутренний канал.

Заключение

Надеемся, что информация, которую вы почерпнули из данной статьи, поможет вам выбрать надежное устройство. Желаем вам успехов в благоустройстве своего жилища, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.

принцип работы, план установки, требования, вентиляция

Котлы, работающие на газе, твердом и жидком топливе, должны обеспечиваться одним важным элементом. У него одна функция – вывод отработанных угарных газов, чтобы они не попадали в помещение. Это дымоход.

По сути, это обычная труба, которая может быть изготовлена из разных материалов, и установлена на котел, печь или другой отопительный прибор так, чтобы ее противоположный конец выходит за пределы дома – на улицу.

Сегодня с применением новых отопительных агрегатов, в которых камера сгорания имеет закрытый тип исполнения, обычные трубы в качестве дымохода не монтируют. Здесь нужна совершенно другая конструкция – коаксиальный дымоход.

Принцип работы

Содержание статьи

• 1 Принцип работы
• 2 Поэтапный план установки коаксиальных дымоходов
  • 2.1 Требования к установке
  • 2.2 Как избежать неправильного уклона
  • 2.3 Какой выбрать – горизонтальный или вертикальный
• 3 Принцип устройства правильной вентиляции

Конструктивно коаксиальный дымоход – это труба в трубе, которые соединены друг с другом перемычками. Между ними есть свободное пространство, у которого одно единственное назначение – затягивать в топку котла воздух снаружи дома.

Именно так в топку попадает кислород, который обеспечивает эффективное сжигание топлива. Другого пути нет, потому что топка имеет закрытый тип конструкции. Со стороны помещения у ней нет дверцы или поддувала. По внутренней трубе происходит выброс продуктов сгорания топлива.

Такая конструкция не требует большой длины дымохода. Не надо выводить его высоко, как обычный дымоход, который должен возвышаться над крышей минимум на полметра. Для коаксиального достаточно сделать в стене отверстие, вывести его на улицу так, чтобы его конец торчал на длину 30 см – не более.

Комплектация у коаксиального дымохода минимальная:

• прямолинейный отрезок трубы в трубе;
• отвод на 90º;
• 2 хомута: один для соединения с котлом, второй для крепления к самому дымоходу;
• манжеты для герметизации мест соединения частей;
• наконечник, защищающий конструкцию от ветра, мусора и мелких птиц.

Один хомут может отсутствовать в комплекте, потому что сам дымоход имеет фланцевое соединение с котлом. Под фланец устанавливается манжета.

В вертикальных моделях устанавливают конденсатоотводчик, назначение которого – собирать конденсат и выводить его наружу. Конденсат – активное вещество. Это концентрат воды и продуктов сгорания топлива. Такой раствор разъедает большинство материалов, превращая дымоход в решето. Поэтому коаксиальные модели изготавливают одной из 3 видов стали, которым не страшно негативное воздействие активного конденсата:

• нержавейка;
• оцинковка;
• кислотная.

Первая и третья позиции лучше. Вторая продержится, но не так долго, как две другие.

У коаксиального дымохода много достоинств:

1. Забор воздуха для сжигания топлива берется с улицы. Обычный дымоход забирает воздух из помещения, где установлен отопительный прибор. Поэтому внутри него всегда душно и не хватает воздуха.
2. Снижаются теплопотери за счет нагрева воздуха, поступающего извне. Он нагревается от стенок внутренней трубы.
3. Коаксиальный дымоход обеспечивает более полное сгорание топлива. КПД котла возрастает. Это не только эффективная работа системы отопления дома, это экономия топлива, плюс – уменьшение вредных выбросов в атмосферу. Можно говорить о повышении экологичности работы отопительного прибора.
4. Внутренняя труба коаксиального дымохода сильно горячая, а внешняя холодная. Можно говорить о снижении такого показателя, как пожароопасность.
5. Коаксиальная конструкция устанавливается на котлы с закрытой системой сгорания топлива. В ней нет дверцы, через которую в дом всегда проникает запах и угарные газы. Это плюс для здоровья людям, проживающим в частном доме.
6. Коаксиальные дымоходы – это широкий диапазон размеров. Подобрать под мощность котла проблемы не будет.
7. Компактное устройство, для которого не надо много свободного пространства. Основная его часть находится в стене и на улице.
8. Монтаж прост.

Поэтапный план установки коаксиальных дымоходов

Установка коаксиального дымохода проста. Ее даже нельзя сравнивать с монтажом обычной дымоходной трубы. Но при этом необходимо учитывать некоторые требования.

Требования к установке

Установка коаксиального дымохода, независимо от того, в каком доме стоит котел отопления – кирпичный, каркасный или деревянный дом – есть определенные требования монтажа. Они четко прописаны в СНиПах, поэтому являются основополагающими:

1. Расстояние от дымохода до поверхности земли – не менее 2 м.
2. Расстояние по горизонтали до входной двери, до окон или до вентиляционных решеток не должно превышать 0,5 м.
3. То же самое по вертикали, если конструктивные отверстия располагаются ниже коаксиального дымохода.
4. Если двери, окна и коммуникационные отверстия располагаются над системой дымоудаления, тогда минимальное расстояние должно быть равно 1 м.
5. Перед дымоходом не должно быть заграждений в пределах 1,5 м. Это касается стен, колонн, заборов, стоек или столбов.
6. Горизонтальная коаксиальная труба должна располагаться под уклоном вниз наружу. Значение уклона – 6-12º. Цель наклона – чтобы конденсат стекал на улицу, а не в котел.
7. Если над коаксиальным дымоходом располагается балкон, свес крыши или другое препятствие в виде навеса, то длина выступающей его части должна быть равна ширине препятствия.
8. Нельзя проводить монтаж дымохода через стену, если она выходит в проезды, в арки, в туннели и подземные переходы.
9. Длина горизонтального дымохода не должна превышать 3-4 м. Вертикального 6 м. Хотя у разных производителей этот параметр отличается значительно. Поэтому перед тем как выбрать отопительный котел и коаксиальный дымоход к нему, нужно изучить паспорт обоих изделий.
10. Отверстие в стене должно быть с каждой стороны больше диаметра дымохода на 1 см, если стена кирпичная. Если деревянная, то 5 см. В деревянных домах между трубой дымоотведения и стенами нужно уложить базальтовый утеплитель. В кирпичных строениях зазор заполняют монтажной пеной.

Все требования важны. Невыполнение одного влечет не просто нарушение правил, нарушается правильная работа самого коаксиального дымохода. Но из всех надо отметить шестую позицию. Правильно проведенный монтаж с уклоном – залог долгосрочной эксплуатации прибора.

Как избежать неправильного уклона

В интернете два мнения о том, в какую сторону наклонять коаксиальный дымоход: в сторону улицы или в сторону котла. Считается, что конденсат негативно влияет на растения, поэтому наклонять дымоходную трубу на улицу нельзя.

Вторая причина – конденсат зимой на конце наконечника замерзает, образуя сосульки. Они заполняют собой проход, постепенно закрывая его полностью. От этого уменьшается тяга, что негативно сказывается на работе котла.

С наледью и сосульками понятно. Растения от конденсата не страдают, потому что pH этого водного раствора всего 4.

Наледь не должна образовываться на конце коаксиального дымохода, потому что выходящий изнутри угарный газ не сильно горячий. Но при сильном морозе это происходит. Здесь не нужно искать причину в наклоне.

Причина в правильно выбранных 2 параметрах: длине и диаметре сдвоенной трубы. Здесь важный параметр все же длина, особенно та часть конструкции, которая выходит на улицу. Если она превышает размера 30 см, то наледь образовываться будет. Поэтому не надо превышать данное значение, и проблема решается.

И все же наклон нужно выбрать. Если длина трубы небольшая, к примеру, у настенного котла выходит через стену прямо за ним, то уклон делать надо в сторону улицы. Длина коаксиального дымохода получается небольшой – не более 1 м, поэтому конденсат просто не успеет образоваться в больших количествах.

В остальных случаях лучше использовать наклон в сторону котла. Но тогда придется устанавливать дополнительный блок – конденсатоотводчик. Конденсат тогда придется сбрасывать в канализацию или монтировать под ним емкость. Ее надо будет периодически опустошать, сливая конденсат в ту же канализационную систему.

В вертикальных коаксиальных дымоходов сборник конденсата тоже устанавливается в обязательном порядке. Его место установки – нижний отрезок вертикальной части трубы.

Сегодня разработчики коаксиальных дымоходов предлагают новые конструкции, в которых конденсат не образуется. Для таких изделий наклон не предусмотрен. Это обычная труба, не одна в одной, которая устанавливается на специальный блок, который называется адаптером. Он сделан по типу труба в трубе. Но внешняя труба имеет большое количество овалообразных отверстий, через которые в котел подается воздух из помещения.

То есть принцип работы этого коаксиального дымохода таков:

• угарные газы по трубе выводятся на улицу;
• воздух из помещения подается в закрытую топку отопительного котла;
• холодного воздуха в дымоходной конструкции нет, отсутствует соприкосновение горячей и холодной среды, от которого получается конденсат.

Единственный минус этого варианта – забор воздуха для сгорания топлива происходит изнутри помещения, где установлен отопительный агрегат.

Есть еще одна конструкция, называемая двухконтурные дымоходы, в которой используется другая технология забора воздуха. Она происходит с улицы, что уже большой плюс. Но для этого применяется адаптер другого типа – он сдвоенный.

Есть в его конструкции присутствуют три патрубка, установленные на одном корпусе. Один для соединения с котлом, 2 для соединения с дымоходными трубами. Они расположены на противоположной стороне адаптера.

Одна из труб предназначается для удаления угарных газов. Она располагается прямо над вентилятором котельного оборудования. Вторая рядом, ее назначение – подавать свежий воздух с улицы в топку. В такой конструкции также не может образовываться наледь, но количество труб усложняет монтажный процесс. Большой плюс варианта – можно использовать дымоход длиною до 30 м.

Какой выбрать – горизонтальный или вертикальный

Здесь выбор будет зависеть от многих показателей. И первый из них – какой котел используется в доме или квартире. Для настенных газовых котлов небольшой производительности, в конструкции которых присутствует вентилятор, лучше устанавливать горизонтальный коаксиальный дымоход. Он короткий – не более 3 м в длину – соответственно и цена его меньше.

Провести его монтаж проще всего:

• в стене делается отверстие, куда вставляется гильза;
• через последнюю протягивается дымоходная труба;
• на нее с двух сторон надеваются уплотнители, которые заглубляются в гильзу, их назначение – закрыть зазор между коаксиальным дымоходом и поверхностями сделанного в стене отверстия;
• надеваются с двух сторон декоративные заглушки, они же гибкие манжеты, которые крепятся впоследствие к стене, хотя есть варианты и без крепления;
• коаксиальная конструкция через отвод, он же оголовок, крепится к котлу;
• между оголовком и котлом обязательно укладывается уплотнительная манжета для создания герметичного соединения.

При этом неважно, где установлен нагревательный элемент: на соседней стене или на той, в которой сделано отверстие. Здесь важно учитывать, что количество отводов на всем участке не должно превышать 2 штук, а максимальная длина коаксиального дымохода не должна быть больше 3-4 м.

Иногда длина конструкции превышает длину дымоходного участка. В этом случае трубу надо подрезать под необходимый размер. Но здесь есть одна тонкость. Внутренняя труба немного выпирает со стороны котла на 2-3 см. Она длиннее внешней трубы.

Так вот при подрезке это расхождение должно остаться. Поэтому сначала надо подрезать по требуемому размеру внешнюю труба, затем, прибавив 2-3 см, внутреннюю.

Вертикальные коаксиальные дымоходы по конструкции ничем от горизонтальных не отличаются. Но их длина намного превышает горизонтальные аналоги и доходит до 6 м.

Если длина превышает 2 м, то внизу около газового котла надо монтировать конденсатоотводчик. В верхней точке устанавливается защитный блок. Он в своей конструкции имеет фартуки, которые и защищают каналы: дымоходный и всасывающий воздушный.

В многоквартирных домах коаксиальные дымоходы также можно устанавливать. Есть 2 для этого варианта:

• индивидуальное исполнение;
• коллективное.

Последний вариант – это одна дымоотводящая системы на все этажи, к которым подключаются дымоходные трубы с каждой квартиры. Здесь 2 варианта исполнения: внутреннее и наружное. Первое используется, если в самом здании этот вариант был запроектирован. Второе можно установить отдельно независимо от проекта многоквартирного дома.

Но в любом случае коаксиальный вертикальный дымоход выводится за пределы кровли на высоту более 1,5 м. Если дом частный и одноэтажный, то вертикальная конструкция выводится за пределы крыши на высоту 0,5 м.

Получается так, что в частном домостроении коаксиальные дымоходы с горизонтальным выводом использовать можно. В многоквартирных домах нельзя. Это зафиксировано в СНиПе 41-01-2003.

Но в этом документе есть дополнительная запись, что горизонтальные конструкции могут быть к установке в частных домах запрещены. Причина – несоответствие нормам и требованиям расположения отверстия в стене.

К примеру, до стены соседнего дома или строения нет расстояния в 1,5 м. Оно меньше, поэтому сооружать в этом месте коаксиальный дымоход нельзя. Выход из положения – монтировать вертикальную конструкцию или переносить отопительный котел в другое помещение.

Выбор того или иного коаксиальной трубы зависит от многих факторов, к примеру:

• от конфигурации здания;
• от того, где установлен отопительный агрегат;
• что было заложено изначально при проектировании системы дымоотведения.

Каждый коаксиальный дымоход поставляется с подробной инструкцией к применению и монтажу. В этом документе изложены главные требования к сборочному и монтажному процессу. Их надо обязательно сравнить с требованиями нормативных документов, которые действуют в данное время. И взять за основу те, которые более строгие.

Принцип устройства правильной вентиляции

Если в частном доме организуется отдельная котельная, то организовывать в ней вентиляцию надо обязательно. По нормам воздухообмен в помещениях этого типа должен составлять трехкратное значение. К примеру, если объем котельной 80 м³, то воздухообмен должен составлять 240 м³/ч.

Так как коаксиальный дымоход не забирает воздух из котельной, то этот норматив берется за основу. Если для забора воздуха применяется адаптер, то норму воздухообмена надо изменить – увеличить минимум в 2 раза. Соответственно вентиляция котельной изменится в сторону увеличения производительности вентилятора.

Если коаксиальный дымоход установлен на котле, который расположен внутри служебного помещения: кухня, коридор, ванная комната и прочее, то норматив вентиляции оставляется тем же, в соответствии с типом помещения. Увеличивать можно, уменьшать нельзя.

Чаще всего стандартной приточной вентиляционной системы достаточно. Если по каким-то причинам в комнатах появился запах угарного газа, то надо открыть окна и двери для проветривания и обратиться в сервисный центр котельного оборудования. Мастера найдут причину, исправят ее.

Если причина в коаксиальном дымоходе, то обычно его просто чистят. Нагара внутри не бывает, частая причина – мусор.

Закрытая камера сгорания топлива в отопительных котлах и коаксиальная система дымоотведения повышают комфортность проживания в доме или квартире. Причина – кислород, с помощью которого поддерживается горение топлива в котле, не забирается из дома. Он поступает в топку с улицы. Это одно из тех положительных качеств, которые сделали коаксиальные дымоходы популярными.

Другое качество – высокий КПД, который позволяет экономить на топливе. И здесь неважно, какое оборудование используется – одно- или двухконтурный котел.

Уважаемые читатели, просим оставить в комментариях ваш опыт приобретения и монтажа коаксиального дымохода. Какой был выбран – горизонтальный или вертикальный? С какими трудностями пришлось столкнуться? Как работает система дымоотведения?

Теория работы дымохода — компания Action Chimneys специализируется на ремонте жилых и коммерческих дымоходов и замене дымоходов.

Позвоните нам по телефону 045 433334

Всеобъемлющие и специализированные знания Action Chimneys о конструкции и геометрии дымоходов позволяют нам предоставлять домовладельцам и коммерческим клиентам самые лучшие советы и рекомендации.

Мы стремимся предоставлять нашим клиентам открытый, прозрачный и качественный сервис. Мы прислушиваемся к нашим клиентам и развиваем наш сервис в соответствии с вашими конкретными потребностями.

Как работает дымоход

Дымоходы работают по принципу подъема горячего воздуха над холодным. Движение горячих газов, поднимающихся от огня, создает разницу давлений внутри дымохода и помещения. Это называется «тягой», и воздух нагнетается в камин, этот воздух питает пламя, когда он проносится мимо огня. Чем жарче огонь, тем быстрее поднимается воздух и тем лучше работает дымоход. Движению воздуха через дымоход способствует тот факт, что воздух в доме теплее, чем снаружи.

Если дымоход не работает должным образом, то внутри дымохода не будет создаваться достаточная тяга, и, следовательно, в огонь будет всасываться недостаточно воздуха для нормального горения.

Хотя дымоход кажется «засасывающим», а дым естественным образом поднимается вверх, правильнее думать о весе плотного наружного воздуха, который давит вниз, чтобы нагнетать воздух в здание и, таким образом, выталкивать более горячие и легкие отработанные газы. вверх по стопке, что-то вроде пузырька воздуха, поднимающегося в воде.

Эта крошечная разница в давлении внутри и снаружи дымохода обеспечивает работу дымохода. Прогнозирование качества дымовой тяги для дымохода очень сложно и требует опыта и определенных технических знаний.

Что вызывает нисходящую тягу

Нисходящая тяга возникает, когда воздух выдувается обратно в дымоход. Как правило, это приводит к появлению клубов дыма, выходящих из печи или камина. Иногда проблема с дымящимся дымоходом может быть ошибочно определена как проблема с нисходящей тягой, хотя на самом деле это может быть не так. Если дым постоянно идет вниз по трубе, то это не нисходящая тяга. Нисходящая тяга обычно возникает из-за того, что дымоход либо недостаточно высок, либо поблизости есть высокие здания или деревья, которые влияют на потоки ветра вокруг дымохода. Довольно часто нисходящий поток возникает только при определенных условиях, вы можете обнаружить, что в дни, когда дует северный ветер, печь дымит клубами из-за нисходящего потока.

Нисходящая тяга, вызванная ветром , может привести к ситуации, когда дым из общей дымовой трубы уносится в ближайший дымоход, который может даже не использоваться в данный момент. Это может произойти, когда в доме есть два дымохода, разделяющих одну дымовую трубу, или два отдельных дома, использующих одну дымовую трубу.

Диаграмма справа дает представление об этом явлении, известном как нисходящий поток, вызванный ветром. Современные дома становятся все более герметичными, и, как следствие, в помещении могут легко существовать области с низким давлением, что, в свою очередь, создает вакуум, втягивающий дым в дымоход. Это может привести к проникновению опасных паров в соседнее помещение или помещение и должно быть немедленно расследовано.

Эту проблему можно решить путем установки соответствующего вентиляционного отверстия или использования специально разработанных колпаков дымохода, которые помогают отводить ветер от поднимающегося дыма. Action Chimneys может оказать вам помощь, если вы столкнетесь с этим заболеванием.



Динамическая ветровая нагрузка по своему действию аналогична нисходящей тяге, вызванной ветром в дымоходе, но создается перепадами давления, действующими на разные стороны крыши или дома из-за ветрового потока.

Это вызывает высокое давление на наветренной стороне и низкое давление на подветренной стороне. Низкое давление приводит к тому, что вакуум воздействует на любые отверстия в доме, такие как открытое окно или дверь. Создается вакуум, вытягивающий воздух из дома, вызывая нисходящий поток через дымоход, поскольку дом пытается заменить высасываемый из него воздух.



Факторы, влияющие на качество осадки.

ТЕПЛО ВНУТРИ ДЫМОХОДА

Газы внутри дымохода должны оставаться очень горячими, иначе они не будут подниматься вверх. Хотя небольшая длина неизолированной дымоходной трубы, примерно до 1 м, может быть приемлемой непосредственно от печи, вся длина дымохода выше должна быть изолирована, как правило, путем толстой кладки вокруг изолированного керамического вкладыша или с использованием сборных изолированных компонентов.

ВЫСОТА ДЫМОХОДА

Чем выше дымоход, тем больше будет тяга. Для типичных бытовых дымоходов и приборов в Великобритании и Ирландии как Британский стандарт (BS 8303-1:1994), так и Документ J предлагают высоту около 4,7 метра прямого, гладкого, изолированного дымохода над устройством. Неидеальные дымоходы должны быть выше, чтобы компенсировать это. К открытому огню применяются особые правила.

Открытые дымоходы, построенные снаружи дома, будут испытывать трудности с сохранением тепла внутри дымохода, в отличие от дымохода, встроенного во внутреннюю стену.

ПОДАЧА ВОЗДУХА

Должен быть путь, по которому наружный воздух мог бы поступать, чтобы заменить объем, теряемый в дымоходе. Хотя иногда это может быть обеспечено утечкой воздуха через двери, окна и т. д., часто необходимо установить специальное вентиляционное отверстие. Вытяжной вентилятор или другой прибор, использующий топливо, даже в другом помещении может удалить этот воздух. Пожалуйста, обратитесь к этому видеоклипу для получения дополнительной информации.

Весь путь от огня до дымохода должен быть ровным, прямым и по возможности вертикальным. Там, где абсолютно невозможно избежать изгибов, они должны быть очень пологими, максимум 2x 45º, а для компенсации высота дымохода должна быть увеличена не менее чем на метр. Дымоход должен быть абсолютно герметичным, без малейших крошечных трещин в любой точке, через которые мог бы поступать холодный воздух. Дымоход должен быть достаточно большим для используемого прибора.

Решения проблем с нисходящей тягой в дымоходе

Достаточно ввести в Google запрос «вытяжка в дымоходе», чтобы найти сотни устройств, которые претендуют на решение проблемы с нисходящей тягой. По нашему опыту, на рынке нет ни одного устройства, которое решит все проблемы с дымоходом, с которыми мы сталкиваемся. В настоящее время мы находимся в процессе полевых испытаний двух новых конструкций капотов, которые демонстрируют большие надежды и на данный момент решили большинство проблем, с которыми мы столкнулись. Мы намерены предложить оба этих капота для продажи на нашем сайте, как только мы завершим наше испытание и сочтем их подходящими для этой цели.

связаться с нами

Дымоход – Энергетическое образование

Энергетическое образование

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ЭНЕРГОПОТРЕБЛЕНИЕ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

Рисунок 1. Каминная труба на крыше. ^[1]

Дымоходы представляют собой вентиляционные каналы, которые отводят дым и другие газы, являющиеся продуктами сгорания, из камина через крышу здания. Дымоходы работают по тому принципу, что горячий воздух менее плотный, чем холодный, и поэтому поднимается вверх. Когда дымоход заполнен горячим дымом или другими газами, эти газы поднимаются вверх по дымоходу. Горячий поднимающийся газ создает перепад давлений, известный как проект , который отводит дымовые газы из здания. ^[2]

Дымоходы должны защищать конструкцию дома от проходящих через них горячих газов, а также выдерживать высокие температуры, которые могут возникнуть в результате пожара в дымоходе. Снаружи дымоходы должны быть устойчивы к атмосферным воздействиям и должны быть герметизированы для предотвращения утечек. ^[2] Дымоходы представляют собой закрытые столбы теплого воздуха, окруженные более холодным наружным воздухом. Когда дымоходы не используются, они могут пропускать холодную обратную тягу обратно в дом, поскольку дом наполнен теплым воздухом. Затем теплый воздух может выйти из дома через дымоход в результате того же процесса подъема, что и горячий дым при сжигании дров. Чтобы предотвратить это, важна изоляция дымохода, а также закрытие дымохода, когда он не используется. ^[2]

Типы

Несмотря на то, что все дымоходы выполняют одну и ту же функцию, они могут немного отличаться по своей конструкции. Основные типы дымоходов: ^[2]

• Металл заводского изготовления : Их можно использовать с дровяными приборами, и на них устанавливается крышка для предотвращения просачивания воды в изоляцию вокруг дымохода. Обычно они состоят из высокотемпературного металла и используются с некоторыми печами центрального отопления.
• Кирпичная кладка : Эти дымоходы должны быть построены в соответствии со строгими нормами и могут использоваться с дровяными приборами. Этот тип дымохода состоит из облицовки из глиняной плитки, окруженной кирпичом или камнем. Вкладыши из нержавеющей стали могут быть установлены или использованы для устранения внутренних повреждений в существующем дымоходе. Обычные каменные дымоходы не имеют изоляции, и, если они не построены должным образом, могут возникнуть серьезные проблемы с точки зрения проникновения холода в дом или выхода тепла. Эти дымоходы могут быть изолированы, если холод становится проблемой.

Повышение эффективности

Повышение эффективности камина и дымохода может снизить потери тепла через дымоход, улучшая его работу в холодные месяцы. Вот несколько простых способов повысить эффективность камина и дымохода: ^[3]

• Держите заслонку камина закрытой , чтобы теплый воздух не поднимался вверх по дымоходу вместо обогрева дома.
• Заделайте дымоходы , если камин никогда не используется, чтобы улучшить воздухонепроницаемость дома.
• Проверьте уплотнение между заслонкой дымохода камина и дымоходом, чтобы убедиться, что холодный воздух не поступает, а теплый воздух не выходит из камина во время работы.
• Добавьте герметик вокруг очага камина, чтобы сохранить тепло.

Дымоходы также необходимо регулярно осматривать снаружи и внутри, чтобы убедиться, что они работают как можно лучше. Одна вещь, на которую следует обратить внимание, — это трещины в дымоходе, так как они могут позволить дыму проникнуть в дом или подвергнуть части дымохода воздействию высоких температур, которые могут вызвать пожар. Заделка трещин помогает обеспечить максимально возможную эффективность дома и предотвращает проникновение или выход теплого или холодного воздуха из здания. ^[4]

Безопасность

Рис. 2. Дымоход камина с креозотом и после очистки от креозота. ^[5]

Если дымоходы не чистятся регулярно, может возникнуть проблема скопления смолоподобного вещества, называемого «креозот», и возрастет риск возгорания. ^[6] Когда дерево сгорает и образует дымящийся огонь, дым может конденсироваться внутри дымохода, образуя креозот, который легко воспламеняется. ^[6] Этот креозот может воспламениться, создав чрезвычайно высокую температуру, повредив внутреннюю часть дымохода и потенциально воспламенив остальную часть дома. Дымоходы следует регулярно осматривать, особенно в весенний и осенний сезоны, и при наличии значительного количества отложений их следует немедленно очищать. ^[2]

Для дальнейшего чтения

• Дымовая труба
• Домашнее отопление
• ОВКВ
• Сжигание углеводородов
• Или просмотрите случайную страницу

Ссылки

1. ↑ Wikimedia Commons. (25 мая 2015 г.). Дымоход 5166 ub [Онлайн]. Доступно: http://commons.wikimedia.org/wiki/File:Chimney_5166_ubt.JPG#/media/File:Chimney_5166_ubt.JPG
2. ↑ ^{2,0 2,1 2,2 2.3 2.4} Организация дров и тепла. (25 мая 2015 г.). Как работают дымоходы [Онлайн]. Доступно: http://www.woodheat.org/how-chimneys-work.html
3. ↑ Energy.gov. (25 мая 2015 г.). Советы по энергосбережению осенью и зимой [Онлайн]. Доступно: http://energy.gov/energysaver/articles/fall-and-winter-energy-saving-tips.
4. ↑ Агентство по охране окружающей среды США. (25 мая 2015 г.). Потребители – энергоэффективные и дровяные печи и камины [Онлайн]. Доступно: http://www.epa.gov/burnwise/energyefficiency.html
5. ↑ Это изображение было взято с https://wellssons.com/cleaning-creosote-from-your-chimney-3/ 1 июня 2018 года.
6. ↑ ^{6.0 6.1} Журнал NFPA, январь/февраль 2012 г.
