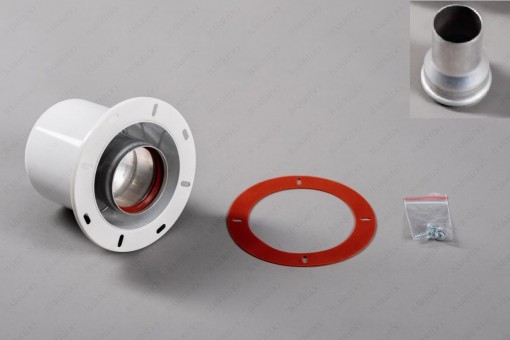

Вертикальный коаксиальный дымоход для газового котла

Вертикальный коаксиальный дымоход для газового котла

Отопление частного дома – это задача, которую ставит перед собой каждый владелец загородной недвижимости. Вот только мало кто понимает, насколько сложно продумать каждую деталь подобных систем. Компания «Вентрауф» занимается разработкой, изготовлением и установкой дымоходов для разных систем отопления.

Многие дома отапливаются именно газовым котлом, поэтому разработка дымохода для такого типа котла – это классический вариант для отвода продуктов горения. Вертикальный коаксиальный дымоход для газового котла является самым распространенным решением подобного рода. У такой системы есть ряд преимуществ, который выгодно выделяет её на фоне всех существующих вариантов.

• Повышение коэффициента полезного действия. Структура и материал изготовления дымохода не дают проникать внутрь помещения холодному воздуху, а это влияет на увеличение количества тепла и его сохранение.
• Локализация процесса. С помощью коаксиального дымохода можно добиться полной изоляции процесса горения от помещения с котлом.
• Рациональное использование тепла. Воздушная труба, которая проходит через дымоход, поможет сохранить тепло внутри трубы и не даст перегреваться стенам помещения.

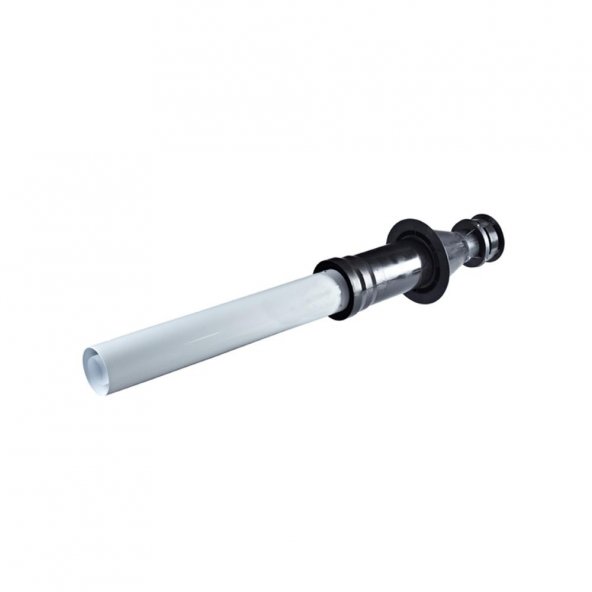

Чаще всего коаксиальные дымоходы устанавливаются для газовых котлов с принудительной циркуляцией. Горизонтальный дымоход для газового котла – это еще один вариант установки подобной системы, который позволяет вывести трубы через стену. Таким нехитрым образом вы сможете обеспечить дом правильным дымоходом даже при отсутствии свободного пространства. Если же такой возможности нет, то можно установить вертикальную систему, которая обладает теми же преимуществами.

Наша компания занимается изготовлением и установкой систем подобного рода, а наш технический отдел гарантирует сохранность тепла в вашем доме.

ВОПРОСЫ

ОТВЕТЫ

Как осуществляется доставка
продукции в ООО ПК «Вентрауф»?

Доставка продукции осуществляется всеми видами транспорта, при соблюдении рекомендации по транспортировке груза. Все логистические затраты завод «Вентрауф» готов взять на себя при дополнительном согласовании с заказчиком суммы сделки, объема продукции и адреса доставки.

На вопрос ответил:
Зубакин Алексей Сергеевич
Директор направления «Дымоходы»

Возможен ли выезд специалиста ООО ПК «Вентрауф» на объект для замеров и консультации?

Специалисты ООО ПК «Вентрауф», выезжают в любую точку Российской Федерации и стран СНГ, при предварительно подписанному до-говору поставки и авансированному платежу за продукцию, оговоренную подписанным договором поставки.

На вопрос ответил:
Скворцов Андрей Борисович
Технический Директор ООО ПК «Вентрауф»

Какие услуги проектирования предлагает ООО ПК «Вентрауф»?

Компания ООО ПК «Вентрауф» готова предложить Вам полностью весь спектр услуг по проектным работам.

На вопрос ответил:
Скворцов Андрей Борисович
Технический Директор ООО ПК «Вентрауф»

Гарантия и срок эксплуатации продукции завода «Вентрауф»?

Срок эксплуатации дымовых труб составляет 25 лет. Гарантийные обязательства составляют 1 год с момента изготовления продукции. При монтаже дымовой трубы профессиональной бригадой ООО ПК «Вентрауф», гарантийный срок составляет 10 лет, с момента изготовления дымовой трубы.

На вопрос ответил:
Ориничев Игорь Анатольевич
Директор по производству

Изготавливает ли завод «Вентрауф» нестандартные дымовые трубы?

Завод «Вентрауф» готов выполнить заказы любой сложности, при наличии четкого технического задания, детализированных чертежей, с указанием всех размеров и согласованных чертежей общего вида.

На вопрос ответил:
Ориничев Игорь Анатольевич
Директор по производству

особенности установки — Реальное время

Недвижимость

00:00, 22.12.2021 Сюжет: Дом в фокусе

Секреты системы «труба в трубе». Часть 2-я

В предыдущем материале мы начали разговор о коаксиальных дымоходах — одном из популярнейших типов дымоотводящих систем. Устройство такой системы, ее принцип действия и преимущества мы уже разобрали. Теперь предлагаем познакомиться с особенностями и правилами монтажа.

Инструкция превыше всего!

Соединение элементов коаксиального дымохода — раструбное. В качестве уплотнения используют силиконовые прокладки, которые не поддаются воздействию горячего воздуха.

Собирая систему, нужно руководствоваться определенными правилами. Опытные монтажники их знают и всегда руководствуются требованиями и правилами, которые описывают производители. Общие требования будут примерно одинаковыми для большинства коаксиальных дымоходных систем.

Есть два варианта монтажа коаксиального дымохода — вертикальный и горизонтальный. Второй вариант предпочтительнее, но для этого надо, чтобы котел был оснащен принудительной вентиляцией. В частных домах вертикальные конструкции используются, только если вывести дымоотводный канал через стену никак нельзя. Препятствовать этому может, например, близко расположенное к выводной трубе окно, или рядом стоящая другая постройка.

Фото: stroy-podskazka.ru

Максимальная длина горизонтально установленного дымохода должна быть не более трех метров.

При монтаже дымоотвода лучше работать в перчатках: трубы могут быть острыми. А для укрепления и герметизации можно использовать только огнеупорные материалы.

Основные принципы монтажа

1. Сначала выбирается место для котла и трубы. Монтаж котла и дымохода надо делать одновременно. Дымоход размещается на метр — полтора выше котла. По отношению к земле выход дымохода должен располагаться не менее чем в двух метрах.
2. Расстояние от конька крыши дома до сечения дымоотводящего канала должно быть не менее 0,5 метра для частного дома.
3. Расстояние от окон, вентиляционных отверстий и дверей выход дымоходной трубы должен располагаться не менее чем в полуметре. Окна, которые располагаются выше него (например, окна второго этажа), должны быть минимум в метре. Иначе есть риск того, что отводимые газы будут попадать в помещение.
4. От выхода коаксиального дымохода до соседней постройки должно быть более 8 метров. Если на трубе будет установлен дефлектор, это расстояние сокращается до 2 метров, если соседняя стена глухая, и до 5 — если в ней есть окна.
5. При монтаже сначала сверлится отверстие в стене под вывод коаксиальной трубы. Для этого нужно тщательно вымерить диаметр.
6. Трубу надо вывести в отверстие и соединить с котлом с помощью хомута. При сборке частей дымохода надо соблюдать небольшой угол по отношению друг к другу и к земле — так, чтобы конденсат стекал наружу, а не в котел.
7. Отверстие с выведенной трубой герметизируется вокруг дымохода монтажной пеной.
8. Если труба выводится через крышу (а дымоход, соответственно, вертикальный) — надо использовать изолирующие патрубки и негорючую изоляцию. Чтобы дымоотводящий канал не соприкасался с фрагментами кровельного пирога, его заключают в защитный кожух.
9. Перед финальным запуском работы нужно будет сделать проверочный.

Еще несколько тонкостей

В процессе сборки дымохода каждая последующая деталь закрепляется в предыдущей так, чтобы не образовывалось препятствий, мешающих движению выводимых газов. Все элементы должны плотно прилегать друг к другу, и каждая последующая деталь должна входить внутрь предыдущей на расстояние, равное не менее чем половине диаметра сечения канала.

Фото: stroy-podskazka.ru

Обязательно используются переходные узлы, а стыки двух элементов жестко закрепляются хомутами. При этом категорически не рекомендуется использовать собственноручно сделанные переходники, подмотки из ленты или уплотнения из герметика. «На коленке», с использованием подручных средств такую технически серьезную вещь, как дымоход, собирать нельзя, иначе его эксплуатация будет попросту опасной!

Выходящий наружу участок горизонтального дымохода наклоняется на 3 градуса вниз (для отвода конденсата).

На всем протяжении дымоходного канала должно быть не более двух сгибов, иначе удаление продуктов сгорания будет затруднено.

Ревизионные участки, переходники и устройство для сброса конденсата должны быть легко доступны для периодического осмотра: да, коаксиальный дымоход, как и все другие типы дымоотводящих систем нуждается в периодическом осмотре и техобслуживании.

Если горизонтальный дымоход выходит в место, где преобладает ветер, направление которого противоположно направлению отвода дыма, то на выходе трубы нужно поставить жестяной заслон (между ним и выходным отверстием должно быть минимум 40 сантиметров).

Дефлекторная решетка рекомендуется к установке на коаксиальных дымоходах, которые возвышаются над уровнем земли менее чем на 1,8 метра.

Если нужно обвести конструкцию трубы вокруг препятствия, нужно использовать специально предназначенные для этого колена.

Фото: stroy-podskazka.ru

И, наконец, главное: в сборке дымоотводящей системы мелочей не бывает. Поэтому лучше не рисковать и не заниматься этим самостоятельно (хотя кажется, что это просто — как собрать конструктор).

Если дымоход собирает профессиональная бригада, которая знает все тонкости и соблюдает все правила, то система честно прослужит долгие годы, будет эффективной и безопасной!

Людмила Губаева

Недвижимость Татарстан

Что такое газовый камин с прямой вентиляцией?

Газовый камин с прямой вентиляцией представляет собой безопасную и эффективную альтернативу традиционным газовым и дровяным каминам. Они не требуют традиционного кирпичного дымохода, а вместо этого используют полностью герметичную топку и систему вентиляции, чтобы втягивать свежий наружный воздух в топку для сжигания, одновременно выпуская дымовые газы за пределы дома.

Камин засасывает воздух с улицы через наружную камеру двойной вентиляционной трубы; внутренняя камера этой трубы отводит дым. Естественный поток тепла создает условную петлю, и когда горячий воздух выходит из трубы, более холодный и плотный воздух всасывается внутрь, чтобы заполнить пустоту.

Поскольку камины с прямым отводом генерируют более холодные дымовые газы, дымоход не требуется; трубы могут быть установлены через стену.

Поскольку топка и вентиляционная система герметичны, воздух для горения забирается снаружи дома, а побочные продукты сгорания выбрасываются наружу, предотвращая их накопление внутри дома.

Камины с прямой вентиляцией работают на природном газе или пропане, как и традиционные камины; однако они преобразуют большую часть топлива в полезное тепло. В отличие от дровяного камина, они полностью изолированы от внутренних помещений стеклянной дверью, что предотвращает значительные потери тепла из помещения

Газовые камины с прямым отводом также известны как газовые камины или камины с нулевым зазором

Что такое газовый камин с нулевым зазором?

Камины с нулевым зазором — это предварительно изготовленные камины, в которых устройство или топка могут быть размещены почти непосредственно напротив горючих материалов, таких как дерево, стены или панели. Это устраняет необходимость в буферной зоне и позволяет разместить камин в гораздо меньших проемах. Камин построен с использованием материалов, которые не позволяют внешней части камина нагреваться достаточно, чтобы сжигать другие материалы.

Существует два типа аппаратов с прямой вентиляцией: коллинеарные или коллинеарные и коаксиальные. Термин «прямая вентиляция» используется взаимозаменяемо между двумя вариантами вентилирования, что иногда добавляет путаницы.

Коаксиальная система прямой вентиляции.

Вентиляционная труба представляет собой трубу внутри трубы. Обычная система включает 5-дюймовую внутреннюю выхлопную трубу, окруженную 8-дюймовой внешней трубой. Пространство между ними позволяет воздухозаборнику. Этот тип вентиляционной трубы может быть установлен внутри стены или деревянного короба. Существуют требования к зазорам для горючих материалов (например, деревянных стоек или гипсокартона). Как правило, если вентиляция проходит вертикально, вам необходим зазор не менее 1 дюйма по всему периметру трубы. Если труба проходит горизонтально, вам необходим зазор не менее 3 дюймов от верхней части трубы и 1 дюйм зазора по бокам и внизу трубы. Эти вентиляционные системы могут проходить через крышу с вертикальным окончанием или наружу через наружную стену с горизонтальным окончанием.

Co-Linear Система прямой вентиляции.

Коллинеарные системы состоят из двух труб, которые идут параллельно друг другу, одна для подачи свежего воздуха для горения, а другая для отвода побочных продуктов сгорания. Коллинеарная вентиляция чаще всего используется с каминными топками Direct Vent в каменных дымоходах, и может заканчиваться только вертикально .

Установка камина с прямой вентиляцией

Камины с прямой вентиляцией могут быть установлены в практически в любом месте, но должны быть правильно установлены лицензированным специалистом. Камин следует ежегодно обслуживать для очистки и калибровки горелки

ПРЯМАЯ ВЕНТИЛЯЦИОННАЯ ВЕНТИЛЯЦИЯ DURAVENT | Дистрибьютор в Нью-Йорке

02E

ПРЯМАЯ ВЕНТИЛЯЦИОННАЯ ТРУБА

ЧТО ТАКОЕ ПРЯМОВЕНТИЛЯЦИОННАЯ?

Система, разработанная и изготовленная для сжигания выхлопных газов, перечисленных как декоративные газовые приборы Direct Vent. Вентиляция является частью герметичной и сбалансированной системы с входом и выходом воздуха, встроенными в вентиляцию. Этот тип системы вентиляции является компонентом системы, указанной производителем прибора.

ЛИНЕЙКИ ПРОДУКЦИИ

CVS® — предлагает каминные системы под брендом Ortal, а также в качестве прямой вентиляции для пеллетных печей.

​

DirectVent® Pro — унифицированная коаксиальная система вентиляции для газовых или пропановых печей, обогревателей и каминов с прямой вентиляцией.

СКАЧАТЬ РАЗДЕЛ

CVS®

ОБЗОР

Концентрическая вентиляционная система (CVS) представляет собой экономичное решение для вентиляции устройств с конденсацией и без конденсации.



Запатентованное соединение с поворотным замком исключает использование зажимов или механических застежек и экономит время установки. Требуется только один проход через крышу или стену как для отработанного воздуха, так и для воздуха горения. Трубы разной длины и телескопические удлинители исключают необходимость резки трубы в полевых условиях.



CVS — единственная концентрическая вентиляционная система с уплотнительными кольцами на внутренней стенке и внешнем корпусе для предотвращения утечки выхлопного воздуха или воздуха для горения.



Доступны специальные адаптеры для перехода от колинеарных к коаксиальным системам вентиляции. Встроенная система управления конденсатом предотвращает образование стоячего конденсата. Концентрическая вентиляционная система представляет собой полностью герметичную газонепроницаемую систему, обеспечивающую превосходную производительность нагревательного блока.

Применение

CVS®

Концентрическая вентиляционная система (CVS) (прямая вентиляционная или двухтрубная система) для использования с конденсацией природного газа или пропана в устройствах категорий II, III и IV или канадских газоотводных системах типа BH, ( с максимальной номинальной рабочей температурой 500°F). Для использования с печами и вставками типа L на газе, пеллетах, масле, кукурузе и биотопливе (рассчитаны на непрерывную температуру дымовых газов до 570°F). CVS можно использовать с широким спектром приборов, включая: газовые котлы, воздухонагреватели, водонагреватели, тепловентиляторы, безрезервуарные водонагреватели, пеллетные печи, газовые или пропановые печи с прямым отводом, обогреватели и камины.

Материалы и конструкция

CVS®

Унифицированная концентрическая конструкция. Внутренний: Лазерная сварка из суперферритной нержавеющей стали 444, одобренная UL 0,012″. Прецизионное соединение с поворотным замком на внешней стене.

Зазоры

CVS®

CVS соответствует зазору 0 дюймов в качестве двухстенной вентиляционной системы для устройств категории II, III и IV, для температуры дымовых газов до 400°F для горизонтальных кожухов и выше. до 480°F для вертикальных корпусов. CVS должен поддерживать зазор 1 дюйм до горючих материалов при использовании пеллетного топлива. Когда CVS используется в качестве концентрической/прямой вентиляционной системы на газе, расстояние до горючих газов указывается изготовителем прибора.

Диаметры

CVS®

3 дюйма внутри и 5 дюймов снаружи.

Списки

CVS®

Вентиляционная труба CVS внесена в список UL 1738 (Mh35700) как вентиляционная система с двойными стенками для устройств Категории II, III и IV. Он рассчитан на давление до 10 WC для внутренней трубы. Этот продукт также предназначен для использования в качестве системы прямого выпуска воздуха, сертифицированной по UL 1738 (DGSH.Mh35700) и ULC S636 (DGSH7.Mh35700). Давление рассчитано на 10 дюймов водяного столба. Внесен в список UL 641 (DFTX.MH8381), ULC S609(DFTX7.MH8381) и ULC/ORD 441 (DFVAC.Mh31150). Внесен в список в сочетании с газовыми приборами, прошел испытания и внесен в список в качестве декоративной системы газового оборудования или системы нагревателя с прямым отводом. Обратитесь к производителю вашего устройства за утверждением.

ТИПОВАЯ УСТАНОВКА

Преимущества концентрической системы:

Концентрическая (или прямовентиляционная, или двухтрубная) система поддерживает качество воздуха в помещении за счет уменьшения сквозняков при одном проходе и позволяет лучше контролировать уровень влажности внутри жилища. . Концентрическая вентиляция подает к нагревательному устройству наружный воздух в качестве воздуха для горения через герметичную, безопасную систему.

DIRECT VENT® PRO

ОБЗОР

Потрясающий дизайн и технология Engineered Excellence® с использованием самого современного производства. DirectVent Pro имеет герметичные внутренние соединения для превосходной производительности без прокладок или герметиков (если это не указано производителем устройства). Все черные отрезки труб, удлинители труб и отводы имеют швы наружных стенок, сваренные лазером, для придания гладкости. Низкопрофильные замки, отсутствие кромок и бусин позволяют получить красивое изделие, которое элегантно смотрится в любом интерьере.

Engineered Excellence® с инновациями и стилем… DirectVent Pro. Прямая вентиляция DuraVent рекомендована эксклюзивно почти всеми крупными производителями печей и каминов в США и Канаде, с самым большим выбором заглушек для прямой вентиляции.

Применение

DirectVent®

PRO

DirectVent Pro представляет собой унифицированную коаксиальную (концентрическую) вентиляционную систему, предназначенную для использования с газовыми или пропановыми печами, обогревателями и каминами прямого выпуска.

Материалы и конструкция

DirectVent®

PRO

0,020″ внутренняя стенка из алюминия. 0,018″ внешняя стенка из оцинкованной стали. Окрашенные наружные стенки изготовлены из сваренной лазером стали 0,018″. Крышки также доступны из нержавеющей стали и меди. Внешняя труба подает воздух для горения к устройству. Внутренняя труба отводит дымовые газы наружу. Прокладки или герметики не требуются (если только это не указано на устройстве

Зазоры

DirectVent®

PRO

Указывается производителем устройства.

Диаметры

DirectVent®

PRO

4″ x 6 5/8″ и 5″ x 8″.

Listings

DirectVent®

PRO

DirectVent Pro в сочетании с газовым прибором был протестирован и внесен в список как система декоративного газового прибора или как система прямого вентиляционного нагревателя крупным испытательным агентством, таким как UL, CSA, Warnock Hersey или OMNI. Обратитесь к производителю вашего устройства за утверждением.

ТИПОВАЯ УСТАНОВКА

См. наши типовые чертежи установки вентиляции, чтобы выбрать подходящие компоненты для вашей установки.

Ключ установки

1. Вертикальное завершение крышки

2. Штормовой воротник

3. Мигание

4. Коробка поддержки потолка собора

5. Труба

6. 45 ° Колея

7. Класс. A Комплект для переоборудования дымохода

8. Гибкий патрубок 4 дюйма

9. Колено 90°

10. Горизонтальная крышка для прекращения

11. Крышка для заканчивания снорклель

12. Колинеарный комплект

13. 3 “Flex

14. Коэффициент коасного в колинейный разъем

ПЛАНИРОВАНИЕ УСТАНОВКИ

РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ

Настенная крышка для наперстка или потолочная опорная коробка собора.

​

2. Чтобы определить необходимую длину оцинкованной трубы, измерьте толщину потолка и вертикальный подъем на чердаке или втором этаже. Противопожарные перегородки требуются на каждом уровне этажа, кроме потолочной опоры первого этажа/настенной наперстки или опорной коробки сводчатого потолка. Если требуется смещение, чтобы избежать препятствий, используйте пару колен под углом 45°. Для надлежащей поддержки используйте налокотники со смещением. Используйте настенные ремни для длинных вертикальных спусков. На чердаке требуется утепление чердака.

​

3. Измерьте уклон крыши. Выберите правильный мигающий и штормовой воротник. Определить минимальную высоту над крышей.

​

4. При горизонтальной установке сверьтесь с инструкциями производителя по минимальному подъему и максимальному горизонтальному ходу. Если ограничения по высоте препятствуют адекватному подъему над прибором, можно использовать трубку. Выберите подходящую заглушку для горизонтальной заделки (см. инструкции по установке производителя устройства). Чтобы защитить виниловый сайдинг, выберите зазор для винилового сайдинга. Ознакомьтесь с инструкциями изготовителя прибора, чтобы узнать о требованиях к настенному коушу и противопожарной перегородке.

Следующие рекомендации по проектированию являются общим руководством, помогающим при проектировании и выборе компонентов вентиляции для вашей установки. Перед установкой дымоходной системы всегда следуйте инструкциям по установке DuraVent, прилагаемым к крышке или опорной коробке. Инструкции по установке можно просмотреть на сайте www.duravent.com в разделе «Каталоги и инструкции». Важно: сверьтесь с паспортной табличкой производителя и руководством по эксплуатации, чтобы убедиться, что система прямой вентиляции DuraVent одобрена для использования с выбранным вами фирменным прибором.
