Коллектор для теплого пола, – предназначение, устройство, выбор

Петли обогревающего трубопровода теплого пола подключаются к системе отопления с помощью специального устройства — коллектора, который является по сути распределителем теплоносителя.

Предназначение и принцип работы

Для подключения петель обогревающего трубопровода на коллекторе имеется множество отводов. Трубку с отводами называют гребенкой. Одна гребенка устанавливается на подаче, а другая на обратке. Пара гребенок образуют коллектор.

В каждую петлю обогревающего трубопровода необходимо подать определенное количество теплоносителя в единицу времени, т. е. определенный поток энергии.

Поэтому на коллекторе устанавливается дополнительное оборудование — отключающие и регулировочные краны. А чтобы контролировать поток — измерители потока, термометры.

Также есть необходимость закреплять сам коллектор в шкафу или на стене, обеспечить выход воздуха из всей системы, слив жидкости, регулировать подаваемую энергию не только вручную, но и автоматически. Все это требует установки на устройстве дополнительного оборудования, которое рассмотрим далее.

Этот распределитель со средствами автоматической регулировки потока в каждом контуре может подключаться к аппаратуре, которая учитывает не только температуру теплоносителя, воздуха в комнате, но и погодные условия.

Сначала рассмотрим наиболее простое оборудование.

Как обустраивается распределитель

При монтаже коллектора гребенка подачи располагается выше гребенки обратки, чтобы теплый воздух от более горячей подачи не грел обратку.

Также подача/обратка смещаются друг-относительно друга вправо-влево, чтобы одни подключенные трубы не заслоняли другие.

Обычно все это хозяйство размещается в металлическом шкафу, который навешивается на стену или вмонтируется в нишу.

Место для шкафа выбирается в проекте таким образом, чтобы удобно было подключить все петли теплого пола, и сделать их примерно одинаковой длины. А также, чтобы не портить интерьер.

Но каждый отвод на гребенках должен быть снабжен какой-то регулирующей и запорной арматурой, хотя бы аровыми кранами, чтобы можно было отключить каждую петлю трубопровода.

Простой коллектор теплого пола

Самый простой коллектор для теплого пола состоит из двух гребенок, на отводах которых установлены евроконуса для подключения металлопластиковых и полимерных труб (обычно диаметр 16 мм). Также в самих отводах установлены шаровые краны для отключения каждого контура.

Подобное распределительное устройство уже пригодно для работы в системе теплого пола, но лишь в небольших домах, там, где длина контуров примерно одинакова, и требуемые температуры их нагрева тоже примерно равны.

Такие коллектора дешевы, зачастую это продукция «неизвестных производителей из кетая». Тогда шаровые краны на них текут, конуса подтекают, а если гребенки обратки и подачи скреплены, то межосевое расстояние не соответствует европейским стандартам, и чтобы подключить такой коллектор нужно что-то изобретать….

Как устроен

Рассмотрим устройство простого коллектора.

На рисунке коллектор без кранов, но с другим обычным оборудованием — воздухоотводчиком и сливным краником.

Цифрами обозначено
1, 2 — коллекторы; 3 — переходник; 4 — сливной кран; 5 — воздухоотводчик; 6 — отсечной клапан; 7 — кронштейн для крепления; 8 — евроконус

Следующее фото — простая гребенка с перекрывающими кранами и разобранными конусами.

Еще фото — Распределитель в сборе без отключающих кранов в сборе в шкафу, трубопроводы подключены.
Какой трубопровод для контуров выбрать

Следующее фото — коллекторный шкаф, — не дешевое оборудование, но можно и без него, если коллектор просто закрепленный к стене не будет портить интерьер.

Оборудование может быть из полипропилена, и собрано своими руками, что гораздо дешевле.

Но чаще требуется точная настройка контуров, контроль за их работой, автоматизация работы теплого пола. Поэтому далее рассмотрим более сложные регулировочные устройства.

Коллектор с регуляторами потока

Следующие коллекторы более сложные и дорогие, так как на каждом отводе установлен регулировочный (балансировочный) кран (не путать с перекрывающим шаровым краном).

Регулировочным краном можно вручную регулировать поток жидкости в каждой петле. Это почти всегда необходимо делать, так как длина контуров чаще получается с заметной разницей, гидравлическое сопротивление у них разное, к тому же и температура нагрева в разных комнатах нужна разная, — обычно санузел и кухню греют сильнее.
Какая температура должна быть

Обычно на подаче ставят гребенку с регулировочными кранами, а на обратке устанавливается простой вариант с отключающими кранами.

Регулировочные краны могут быть снабжены электрическими сервоприводами для регулировки автоматикой.

Но с таки оборудованием судить о количестве потока можно лишь приблизительно,по положению вентиля.
Измеряют же поток жидкости в контурах с помощью расходомеров, о чем речь пойдет далее.

Фирменное оборудование

Варианты коллектора, где на подаче установлены расходомеры с возможностью подрегулировки, а на обратке регулировочные краны с сервоприводами, считаются универсальными для создания теплого пола, и отвечающими современным требованиям.

Здесь места под краны с сервоприводами на обратке закрыты заглушками.
Конечно можно обойтись без дорогой автоматики, и пользоваться ручными кранами вместо сервоприводов.

Расходомеры облегчают настройку системы с разной длиной контуров.
Короткие контуры нужно будет просто «придушить» регулировками на коллекторе, чтобы они не перегревались.

В прозрачной колбе расходомера, плавающий шарик примерно укажет расход жидкости в каждом контуре.
Но гребенка должна быть выставлена по уровню, чтобы показания не искажались.

Еще вариант коллектора обогреваемый водяных полов

Следующий коллектор оборудован еще и парой термометров, что весьма полезно и позволяет знать не превышается ли порог допустимой температуры, а также разницу между подачей и обраткой, — не превышает ли она 10 градусов, что может повлечь дискомфорт….

Диаметры резьб коллектора главные чаще 1 дюйм, а у отводов полудюймовые под евроконуса для трубопровода 16 мм. В комплекте — смесительный узел с насосом.

Система первоначально настраивается регуляторами и указателями потока.

Сервопривода на обратке оперативно регулируют заданные в автоматике предпочтения. Температура в комнате, определяется термостатом воздуха. Для определения температуры теплого пола, в него встраивается датчик. Запрограммированный контроллер по результатам от датчиков, выдаст команду на нужный сервопривод уменьшить/увеличить на столько-то подачу в конкретный контур.

Что выбрать

Чтобы сэкономить можно собрать этот распределитель из фитингов, в том числе спаять из полипропилена. На обратку установить (впаять) шаровые краники. А на подаче, на каждом контуре установить балансировочный кран. Коллектор нужно на отводе снабдить воздухоотводчиком. Желательно также прикрепить пару термометров, на подаче и обратке.

Подобное устройство можно купить в сборе, оно подойдет для небольших домов.
При настройке каждого контура кранами, по субъективным ощущениям тепла, нужно помнить, что бетонная стяжка весьма теплоемкая, и после подрегулировки должно пройти 12 — 24 часа чтобы результаты проявились.

В дальнейшем же обычно об этой игрушке забывают, а общую температуру теплого пола понижают на смесительном узле термоголовкой, чтобы пол не раздражал, и стал в меру прохладным….

Для сложных схем и больших домов, и если не хочется возиться с настройкой, лучше приобрести дорогие системы с указателями потока, автоматикой, сервоприводами, и все это смонтирует и настроит специалист.

Коллектор приобретается с количеством отводов на один больше чем предусмотрено контуров…. чтобы не ошибиться, ведь схему укладки можно и поменять….. Все части, смесительный узел, должны удовлетворять проекту по пропускной способности, потоку.

Коллекторы Uponor для водяного теплого пола, цены

Разнообразие аксессуаров для удовлетворения всех требований клиента

Uponor предлагает широкий ассортимент коллекторов, начиная от модульных коллекторов PPSU и заканчивая коллекторами из нержавеющей стали. Благодаря модульности конструкции наши специалисты могут предложить распределительные модули для установки в односемейных домах и в высотных многоквартирных. Все детали сочетаются со всеми другими аксессуарами.

Воплощение в жизнь новых идей и постоянное совершенствование хороших вещей, не теряя из виду испытанного и проверенного – вот основа качества бренда Uponor. Использование новейшей технологии вместе с нашим «ноу-хау» также доказали свою состоятельность при разработке пластикового коллектора Uponor PRO 1”.

Множество оптимизированных характеристик данного продукта являются наилучшим доказательством этому. Модульная конструкция коллектора Uponor Pro 1”, изготовленного из армированного стекловолокном полиамида, позволяет ему решать множество задач во время проведения монтажных работ. Наличие различных сегментов подключения и полная ненадобность инструментов позволяют производить быстрый монтаж в любых условиях. Особенно полезным, с практической точки зрения, является то, что отдельные компоненты устройства подсоединяются с помощью специальной резьбы и уплотнительных колец, что позволяет легко произвести соединение вручную. Работа протекает быстро, а соединение получается надежным. Разумеется, что коллектор стыкуется с другими компонентами Uponor в линейке устройств для систем напольного отопления/охлаждения. Это обеспечивает простоту и эффективность работы с соответствующими фитингами, клапанами и элементами управления, что и гарантирует производитель.

Концепция модульности при небольшом количестве компонентов
Модули со специальной резьбой

Скорость и надежность подключения без использования инструментов
Широкий ассортимент аксессуаров
Возможность установки практически в любом месте
Возможность стыковки с аксессуарами Uponor
Полная гарантия на систему
Возможность поставки с расходомером

Технические характеристики

В наличии имеется модульный коллектор с 3, 4 и 6 выходами на контуры
Возможность наращивания поконтурно или помодульно
Предварительно собран с возможностью самоуплотнения, монтаж без инструмента
Глубина монтажа на ровной поверхности – 72 мм
Глубина монтажа с термометром – 85 мм
Быстрая фиксация без инструментов с помощью фиксирующих кронштейнов с защелками

Коллектор для теплого пола; монтаж и настройка

Для того чтобы добиться эффективности работы этой системы подогрева, мало правильно выбрать материалы, составить схему и грамотно уложить трубы водяного контура. Как показывает практика, в большинстве случаев все «упирается» в монтаж и настройку органа управления теплым полом – коллекторного узла. Именно на этом этапе чаще всего и допускаются различные просчеты и ошибки. Как результат – нарушение температурного баланса со всеми вытекающими.

Что такое коллектор теплого пола? В упрощенном исполнении – отрезок трубы, в которой есть несколько отверстий для присоединения «петель» теплого пола. В просторечии такие изделия называются гребенками. Но для схемы (так как вода циркулирует по замкнутому контуру), их понадобится две – на подачу и обратку.

Есть и более «серьезные» образцы – коллекторные сборки и узлы. Они полностью готовы к монтажу, поэтому в установке никаких дополнительных устройств не нуждаются.

Собственник, в зависимости от выбранного для теплого пола схемного решения, может сам (лучше с помощью специалиста) подобрать оптимальный для своей системы вариант. Подробнее с различными модификациями коллекторов и ценами на них можно ознакомиться по этой ссылке.

Почему при монтаже системы ТП желательно ставить именно коллектор? В интернете много статей по самостоятельному обустройству теплых полов. Естественно, все они акцентируют внимание на том, как можно сэкономить на монтаже контура. И одной из составляющих обозначают использование в схеме различных разветвителей и самодельных гребенок, причем не обязательно из металла. Обоснование – полимеры дешевле, вот их и нужно ставить. Следовать подобным рекомендациям – заранее обречь себя на решение множества проблем в дальнейшем. И вот почему.

Водяной теплый пол монтируется лишь в частных строениях. Для квартир такой подогрев – не вариант. А в любом доме всегда несколько комнат, к тому же и на разных этажах.

Вряд ли кто, имея отопительный котел, станет заниматься организацией искусственного подогрева для одной единственной комнаты. В этом случае, если она сравнительно небольшая, а требования к комфортности проживания минимальные, коллектор, может быть, и не нужен. Но ведь такая ситуация – не правило, а редкое исключение.

Собственники всегда обустраивают теплый пол, схема которого включает несколько «петель», каждая из которых отводится в конкретное помещение для подогрева напольного покрытия. Именно потому, что все они отличаются параметрами, без коллектора в системе теплого пола не обойтись.

И самое главное. Этот элемент схемы является связывающим звеном между контурами теплого пола и отопления. Коллектор может и не ставится, но в том случае, если в доме лишь одна линия подогрева пола, и подключается она непосредственно к котлу. Но это скорее из области фантастики.

Почему стоит монтировать коллекторы промышленной сборки? В первую очередь, из-за материала. Лучшим решением считается «нержавейка». Все «полезные советы» по изготовлению гребенок из отрезков полимерных труб не выдерживают никакой критики. Достаточно нескольких аргументов, чтобы понять это.

• Не все пластиковые трубы подходят для монтажа контура ТП. О том, как их правильно выбирать, детально рассказывается здесь.
• Сделать все присоединения своими руками, не имея необходимого оборудования и практического опыта, не получится. Главное в контуре теплого пола – герметичность. Именно поэтому, с учетом температурных расширений, вероятности гидроударов так важна надежность всех стыков.
• В большинстве случаев, для повышения эффективности теплого пола, простейший коллектор дополнительно оснащается различными элементами – клапанами, расходомерами. Самостоятельно рассчитать все параметры технических устройств, в том числе, и стыкуемого смесительного узла, применительно к конкретной схеме не получится. Здесь нужны профессиональные знания. Гораздо проще приобрести готовую (в необходимой комплектации) коллекторную группу.

И последний аргумент. Все «знатоки», дающие советы по самостоятельному изготовлению различных гребенок, умалчивают о таком немаловажном нюансе, как ремонтопригодность. А если поломка произошла в отопительный период? С заводским коллектором вся понятно: поехал – купил – поставил вместо дефектного. А что делать с самодельным образцом? Сначала придется решать вопрос с резервированием по обогреву дома, потом подбирать материалы, изготавливать новый коллектор. Вряд ли такая экономия оправдана, если учесть, с какими проблемами можно столкнуться в перспективе.

Особенности монтажа коллектора теплого пола

В каждом доме – своя планировка, габариты комнат и иные нюансы. Потому и схемы могут разительно отличаться. Но независимо от этого, существует ряд правил, которые рекомендуется соблюдать в любом случае.

• Коллектор не монтируется сам по себе, например, с креплением на стене. Его установка производится в специальном боксе, который располагается в доме так, чтобы доступ к нему был свободным, и в то же время он не диссонировал с внутренним оформлением. Но зачем именно в ящике? Свободный доступ не означает буквально для всех. Настройка коллектора – процесс довольно сложный, требующий грамотного подхода. И если кто-то из любопытствующих гостей или домочадцев где-то что-то «покрутит», то у хозяина добавится проблем. О том, что собой представляют коллекторные шкафы и сколько они стоят – здесь.
• При выборе места необходимо учесть (по возможности), что желательно добиться одинаковой длины всех подключаемых к коллектору «ниток». Это минимизирует риск вероятного появления гидроударов в одной из них (при ошибках в расчетах) и будет способствовать более равномерному прогреву полов в каждом помещении.
• Если на коллекторе установлены расходомеры, то обязательное требование – ориентация гребенок в горизонтальной плоскости. Иначе корректной работы регулирующих устройств из-за неточностей в их настройке не добиться.
• При расположении контуров на разных этажах коллекторный шкаф ставится в верхней «точке» системы. Такая предусмотрительность нивелирует возможность ее завоздушнивания и облегчает уход за ней в процессе эксплуатации.
• При значительных площадях, на которых обустраивается теплый пол с множество «петель», их желательно «развязать». В подобных ситуациях целесообразно монтировать не один, а два коллектора. Это позволит оптимизировать распределение потоков теплоносителя и режим работы котельного оборудования.
• На последнем этапе, после монтажа системы теплого пола, производится ее опрессовка. Так как все «нитки» представляют собой цельные отрезки труб, то основное внимание – коллекторному шкафу. Если протечки и возникнут, то только в нем.

Настройка расходомеров коллектора теплого пола

В принципе, без них можно и обойтись. Но при этом неравномерность распределения теплоносителя по «петлям» обеспечена. Кроме того, что о приемлемом микроклимате во всем доме в этом случае говорить не приходится; отсутствие расходомеров может поставить собственника перед большой проблемой.

В разных помещениях, в зависимости от их специфики, свой тип напольного покрытия. Следовательно, и степень его нагрева должна выбираться индивидуально для каждой комнаты, с учетом материала финишной отделки. Как это отрегулировать без расходомеров, если все контура подключены через коллектор к общей системе отопления? Смесительный узел не поможет – у него совершенно иная функция.

Так как одними из популярных у собственников частных строений являются коллекторы от производителя «Stout» (нержавейка, огромный сортамент). Для информации – в изделиях данной модификации расходомеры ставятся на гребенке.

Алгоритм действий по настройке расходомеров, независимо от их конструктивного исполнения, практически идентичен. Но простота выполнения работы – кажущаяся. Необходимо учитывать все нюансы схемы отопительной системы – возможности насоса, тип котла и его характеристики, параметры контура теплого пола (в том числе, и протяженность «петли») и много иных особенностей. И вот здесь без услуг специалиста не обойтись. Иначе теплового баланса, а значит, и подлинно комфортных условий во всех комнатах с «подогревом» (при самостоятельной настройке) не добиться.

Вывод

Максимальная эффективность теплого пола, оптимизация расхода топлива для котла достигается выполнением ряда условий – грамотное составление проекта, правильный выбор комплектующих и профессиональный монтаж системы. Самостоятельно выполнить все технологические операции с высоким качеством не получится – это подтверждается практикой. Так как речь идет о такой специфической коммуникации, как отопление, лучше не экспериментировать, пытаясь сэкономить по максимуму, а обратиться к специалистам. Хотя бы на отдельных, особо сложных для понимания и реализации этапах.

Проживающим в Подмосковье достаточно набрать номер телефона 8 (495) 109-00-95, и сотрудники компании «АЛЬФАТЭП» дадут исчерпывающие разъяснения и профессиональные рекомендации по вопросу обустройства теплого пола. При желании клиента все выполнят сами – от проектирования до доставки и монтажа необходимого оборудования. Произведут его настройку, опробование в работе, а заодно и обучат собственника жилища всем нюансам эксплуатации и обслуживания системы.

Для чего нужен коллектор для водяного теплого пола

Современный вид системы отопления «водяной теплый пол» дает нам возможность не только получить качественный обогрев помещения, но и значительно сэкономить затраты. Теплый пол позволяет нам снизить расходы на эксплуатацию, а так же забыть о проблемах отопительной системы. Однако для того, чтобы подогревающая конструкция работала эффективно, и потребитель мог в любой момент скорректировать температурный режим в том или ином помещении, необходимо установить коллектор. Компания АкваЛенд предоставляет широкий выбор коллекторов и комплектующую запорную арматуру для установки систем отопления и водоснабжения.

Что это такое, какие функции на него возложены, из каких материалов он изготавливается? На эти и другие вопросы Вы найдете ответы в этой статье.

Для чего нужен коллектор в системе отопления

Как правило, автономные системы отопления расчитанны на подачу высокотемпературного теплоносителя. В радиаторы поступает вода, в среднем имеющая температуру 70-80 градусов. Такой режим не приемлем для подогрева полов. Во-первых, тонкая стяжка не сможет понижать температуру до приемлемых значений, а во-вторых, напольные покрытия просто не вынесут такого повышения температуры. Следовательно, нужно либо пригасить котел, либо каким-то методом снизить температуру теплоносителя.
Смешивание теплоносителя, поступающего в контур и возвращающегося обратно, обеспечивает смесительный узел для теплого пола. Смешиваясь с холодной обраткой, теплоноситель немного остывает и уже в таком виде подается в контуры водяного пола. Коллектор, который обеспечивает этот процесс, оснащен температурными датчиками и перепускными клапанами, с помощью которых определяется оптимальная температура и направление движение теплоносителя.

Конструктивные особенности коллекторного узла

Данное устройство представляет собой часть трубы с несколькими отводами, на которых располагается запорная арматура – краны. Традиционно смесительный узел включает в себя следующие элементы:

– ограничитель температуры;
– термостатический кран;
– обратный клапан;
– циркуляционный насос;
– регулировочный вентиль;
– фильтр.

Существует две схемы работы теплого пола. В первом случае теплоноситель попадает в узел под напором и растекается по отводам. Давление поступающей жидкости измеряется манометром, который установлен на другом конце коллектора. При необходимости, показания прибора можно сбросить.

По второй схеме смесительный узел состоит из двух коллекторов: собирающего и раздающего. Теплоноситель поступает в него из отводов и движется по трубам в обратном направлении.

Виды коллекторов

Смесительные группы для теплых полов по принципу работы делятся на две большие подгруппы.

Функционирование первого типа коллекторов основано на применении трехходовых смесительных клапанов. Эти устройства предназначены для смешивания горячей воды из котла и остывшей жидкости, движущейся уже в обратном направлении.

Это самый распространенный тип узлов, который дополнительно оборудуется сервоприводами для регулирования термостата и погодными контроллерами.

Недостатки у такого термосмесителя следующие:

– автоматика может дать сбой и горячий теплоноситель попросту разорвет трубу, когда хлынет большим потоком в трубы;
– довольно высокая пропускная способность клапанов не может гарантировать устойчивое сохранение заданной температуры.

Применение двухходовых питающих клапанов обеспечивает более надежную работу системы теплых полов, так как смешивание горячей и холодной жидкости происходит постоянно. В связи с чем трубы не перегреваются. Мягкая регулировка температуры обеспечивается невысокой пропускной способностью устройства.

При выборе смесительного узла необходимо также опираться на площадь обогреваемого помещения: для больших пространств (более 200 м. кв. подойдут системы с трехходовыми клапанами, а для меньших объемов – с двухходовыми).

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы. Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки. Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет. Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного.

Коллекторы в сборе для теплого пола

ФИЛЬТР ПО ПАРАМЕТРАМ

Сортировать по

популярностивозрастанию ценыубыванию цены

Показывать по

2050100

код товара: НС-1080951

Количество выходов коллектора

5 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

код товара: НС-1080949

Количество выходов коллектора

3 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

код товара: НС-1080954

Количество выходов коллектора

8 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

код товара: НС-1080950

Количество выходов коллектора

4 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

код товара: НС-1080952

Количество выходов коллектора

6 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

код товара: НС-1080960

Количество выходов коллектора

11 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

код товара: НС-1080962

Количество выходов коллектора

12 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

код товара: НС-1080948

Количество выходов коллектора

2 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

код товара: НС-1080956

Количество выходов коллектора

9 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

код товара: НС-1080957

Количество выходов коллектора

10 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

код товара: НС-1080953

Количество выходов коллектора

7 шт

Макс. рабочая температура

100 °С

Материал корпуса

Нержавеющая сталь

Акции:

• Скидка за онлайн-оплату на сайте
• Комплексная покупка – скидка до 4%

Сортировать по

популярностивозрастанию ценыубыванию цены

Показывать по

2050100

Интернет-магазин РУСКЛИМАТ предлагает купить коллекторы в сборе для теплого пола по низким ценам. Заказ можно оплатить при помощи: банковских карт на сайте, наличными при получении или банковским переводом. Заказать коллекторы в сборе для теплого пола можно с доставкой по Астрахани или забрать самостоятельно из пункта выдачи. По всем вопросам рекомендуется обращаться к менеджерам по телефону: 8 (800) 777-19-77

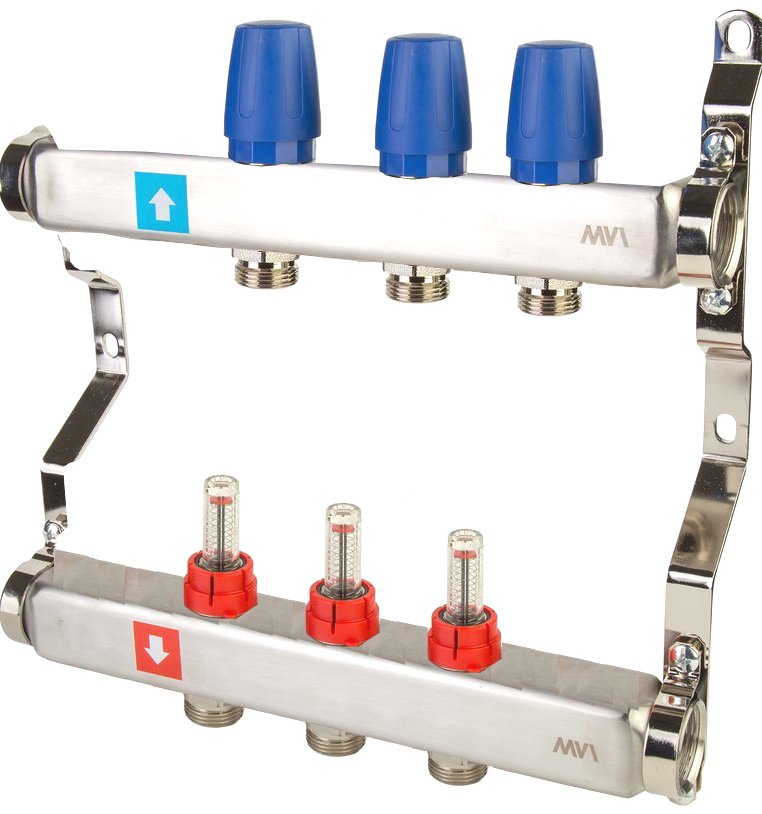

Для чего нужен коллектор в системе теплого пола

Системы «теплый пол» уже давно перестали быть роскошью в наших квартирах. Во многих домах оборудуется подогрев пола, работающий либо от системы центрального отопления, либо от автономной котельной установки. Однако для того, чтобы подогревающая конструкция работала эффективно, и потребитель мог в любой момент скорректировать температурный режим в том или ином помещении, необходимо установить коллектор для теплого пола.

Для чего нужен коллектор в системе теплого пола

Как правило, автономные системы отопления рассчитаны на подачу высокотемпературного теплоносителя. В радиаторы поступает вода, в среднем имеющая температуру 70-80 градусов. Такой режим не приемлем для подогрева полов. Во-первых, тонкая стяжка не сможет понижать температуру до приемлемых значений, а во-вторых, напольные покрытия просто не вынесут такого повышения температуры. Следовательно, нужно либо пригасить котел, либо каким-то методом снизить температуру теплоносителя.

Смешивание теплоносителя, поступающего в контур и возвращающегося обратно, обеспечивает смесительный узел для теплого пола. Смешиваясь с холодной обраткой, теплоноситель немного остывает и уже в таком виде подается в контуры водяного пола. Коллектор, который обеспечивает этот процесс, оснащен температурными датчиками и перепускными клапанами, с помощью которых определяется оптимальная температура и направление движение теплоносителя.

Конструктивные особенности коллекторного узла

Коллекторный узел предназначен не только для регулировки температурных параметров теплоносителя. В его задачу входит обеспечение бесперебойной циркуляции нагревающей жидкости в контуре. В связи с этим смесительный узел включает в себя два основных элемента:

• Циркуляционный насос, назначение которого – обеспечение движения теплоносителя по контуру с заданной скоростью, что в свою очередь гарантирует равномерный прогрев всей площади пола.
• Предохранительный клапан, который подпитывает контур пола горячим теплоносителем настолько, насколько этого требуют датчики, следящие за температурным режимом.

В большинстве коллекторных узлов все эти элементы автоматизированы и практически не требуют вмешательства человека. Вручную выставляются только температурные параметры, а далее автоматика следит за рабочим процессом и эффективностью системы. При желании, потребитель может изменить температуру подаваемого теплоносителя, следовательно, увеличить или уменьшить отдачу тепла от пола, или вовсе отключить подогрев пола в одной или нескольких комнатах, перекрыв движение горячей жидкости по контуру.

Источник: http://napol.remtehinfo.ru/

Солнечные тепловые коллекторы – Управление энергетической информации США (EIA)

Отопление солнечной энергией

Люди используют солнечную тепловую энергию для многих целей, включая нагрев воды, воздуха, внутренних помещений зданий и выработку электроэнергии. Существует два основных типа солнечных систем отопления: пассивных систем и активных систем .

Пассивное солнечное отопление помещений происходит, когда солнце светит через окна здания и согревает интерьер. Конструкции зданий, которые оптимизируют пассивное солнечное отопление (в северном полушарии), обычно имеют окна, выходящие на юг, которые позволяют солнцу светить на поглощающие солнечное тепло стены или полы в здании зимой. Солнечная энергия поглощается строительными материалами и нагревает внутреннее пространство зданий за счет естественного излучения и конвекции. Оконные выступы или шторы блокируют попадание солнечных лучей в окна летом, чтобы в здании было прохладно.

Активные солнечные системы отопления имеют коллекторы для нагрева текучей среды (воздуха или жидкости) и вентиляторы или насосы для перемещения текучей среды через коллекторы, где она нагревается, во внутреннюю часть здания или в систему аккумулирования тепла, где тепло выпускается и возвращается в коллектор для повторного нагрева.Активные солнечные водонагревательные системы обычно имеют резервуар для хранения воды, нагретой солнечными батареями.

Солнечные коллекторы либо неконцентрирующие, либо концентрирующие

Неконцентрирующие коллекторы – Площадь коллектора (область, которая задерживает солнечное излучение) совпадает с площадью поглотителя (площадью, поглощающей солнечную энергию / излучение). Системы солнечной энергии для нагрева воды или воздуха обычно имеют неконцентрирующие коллекторы. Плоские коллекторы являются наиболее распространенным типом неконцентрирующих коллекторов для воды и отопления помещений в зданиях и используются, когда достаточно температуры ниже 200 ° F.

• Плоская металлическая пластина, улавливающая и поглощающая солнечную энергию
• Прозрачная крышка, которая пропускает солнечную энергию через крышку и снижает потери тепла от поглотителя
• Слой изоляции на задней части поглотителя для уменьшения потерь тепла

Солнечные водонагревательные коллекторы имеют металлические трубки, прикрепленные к поглотителю.Жидкий теплоноситель прокачивается через трубы абсорбера для отвода тепла от абсорбера и передачи тепла воде в резервуаре для хранения. Солнечные системы для нагрева воды в бассейне в теплом климате обычно не имеют крышек или изоляции для абсорбера, и вода из бассейна циркулирует из бассейна через коллекторы и обратно в бассейн.

Солнечные системы воздушного отопления используют вентиляторы для перемещения воздуха через плоские коллекторы внутрь зданий.

Концентрирующие коллекторы —Площадь, задерживающая солнечное излучение, больше, иногда в сотни раз больше, чем площадь поглотителя.Коллектор фокусирует или концентрирует солнечную энергию на поглотителе. Коллектор обычно перемещается в течение дня, чтобы поддерживать высокую степень концентрации на поглотителе. Солнечные тепловые электростанции используют концентрирующие системы солнечных коллекторов, поскольку они могут производить высокотемпературное тепло, необходимое для выработки электроэнергии.

Последнее обновление: 9 декабря 2020 г.

Солнечный коллектор – Энергетическое образование

Рисунок 1.Солнечный коллектор. ^[1]

A Солнечный коллектор – это устройство, которое собирает и / или концентрирует солнечное излучение от Солнца. Эти устройства в основном используются для активного солнечного нагрева и позволяют нагревать воду для личного пользования. ^[2] Эти коллекторы обычно монтируются на крыше и должны быть очень прочными, поскольку они подвергаются воздействию различных погодных условий. ^[2]

Использование этих солнечных коллекторов представляет собой альтернативу традиционному нагреву воды для бытовых нужд с использованием водонагревателя, потенциально снижая затраты на электроэнергию с течением времени.Как и в домашних условиях, большое количество этих коллекторов можно объединить в массив и использовать для выработки электроэнергии на солнечных тепловых электростанциях.

Типы солнечных коллекторов

Существует много разных типов солнечных коллекторов, но все они сконструированы с учетом одной и той же основной предпосылки. В общем, есть материал, который используется для сбора и фокусировки энергии Солнца и использования ее для нагрева воды. В простейшем из этих устройств используется черный материал, окружающий трубы, по которым течет вода.Черный материал очень хорошо поглощает солнечное излучение и, поскольку материал нагревает воду, он окружает. Это очень простой дизайн, но коллекционеры могут стать очень сложными. Абсорбирующие пластины можно использовать, если нет необходимости в повышении температуры, но обычно устройства, в которых используются отражающие материалы для фокусировки солнечного света, приводят к большему повышению температуры.

Плоские коллекторы

Рисунок 2. Схема плоского солнечного коллектора. ^[3]

Эти коллекторы представляют собой простые металлические коробки с каким-то прозрачным стеклом в качестве крышки поверх темной поглощающей пластины.Боковые стороны и нижняя часть коллектора обычно покрываются изоляцией, чтобы минимизировать тепловые потери в другие части коллектора. Солнечное излучение проходит через прозрачное остекление и попадает на пластину-поглотитель. ^[4] Эта пластина нагревается, передавая тепло воде или воздуху, находящимся между стеклом и пластиной-поглотителем. Иногда эти абсорбирующие пластины окрашиваются специальными покрытиями, которые лучше поглощают и удерживают тепло, чем традиционная черная краска. Эти пластины обычно делают из металла, который является хорошим проводником – обычно из меди или алюминия. ^[4]

Коллекторы вакуумные

Рисунок 3. Схема вакуумного трубчатого солнечного коллектора. ^[5]

В этом типе солнечных коллекторов используется серия откачанных трубок для нагрева воды для использования. ^[2] В этих трубках используется вакуум, или откачанное пространство, для улавливания солнечной энергии и минимизации потерь тепла в окружающую среду. У них есть внутренняя металлическая трубка, которая действует как пластина-поглотитель, которая соединена с тепловой трубкой для передачи тепла, собираемого от Солнца, к воде.Эта тепловая труба, по сути, представляет собой трубу, в которой жидкое содержимое находится под очень определенным давлением. ^[6] При этом давлении на «горячем» конце трубы находится кипящая жидкость, а на «холодном» конце – конденсирующийся пар. Это позволяет тепловой энергии более эффективно перемещаться от одного конца трубы к другому. Как только тепло от Солнца переходит от горячего конца тепловой трубы к конденсирующему концу, тепловая энергия переносится в воду, которая нагревается для использования. ^[2]

Коллекторы Line Focus

Рисунок 4.Схема солнечного коллектора с линейным фокусом. ^[7]

В этих коллекторах, иногда называемых параболическими желобами, используются материалы с высокой отражающей способностью для сбора и концентрации тепловой энергии от солнечного излучения. ^[8] Эти коллекторы состоят из отражающих секций параболической формы, соединенных в длинный желоб. ^[2] Труба, по которой течет вода, помещается в центре этого желоба, так что солнечный свет, собираемый отражающим материалом, фокусируется на трубе, нагревая ее содержимое.Это коллекторы очень высокой мощности, поэтому они обычно используются для выработки пара для солнечных тепловых электростанций и не используются в жилых помещениях. Эти желоба могут быть чрезвычайно эффективными для выработки тепла от Солнца, особенно те, которые могут поворачиваться, отслеживая Солнце в небе для обеспечения максимального сбора солнечного света. ^[2]

Коллекторы точечного фокуса

Рисунок 5. Точечный солнечный коллектор. ^[9]

Эти коллекторы представляют собой большие параболические тарелки, состоящие из некоторого отражающего материала, которые фокусируют энергию Солнца в одной точке.Тепло от этих коллекторов обычно используется для привода двигателей Стирлинга. ^[2] Хотя они очень эффективны для сбора солнечного света, они должны активно отслеживать Солнце по небу, чтобы иметь какую-либо ценность. Эти тарелки могут работать по отдельности или быть объединены в группу, чтобы собрать еще больше энергии от Солнца. ^[10]

Коллекторы точечной фокусировки и аналогичные устройства также могут использоваться для концентрирования солнечной энергии для использования с концентрированной фотовольтаикой. В этом случае вместо производства тепла энергия Солнца преобразуется непосредственно в электричество с помощью высокоэффективных фотоэлектрических элементов, специально разработанных для использования концентрированной солнечной энергии.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

1. ↑ Wikimedia Commons [Online], Доступно: https://commons.wikimedia.org/wiki/File:Flatplate.png
2. ↑ ^{2,0 ​​ 2,1 2,2 2,3 2,4 2,5 2,6} Г. Бойля. Возобновляемые источники энергии: энергия для устойчивого будущего , 2-е изд. Оксфорд, Великобритания: Издательство Оксфордского университета, 2004.
3. ↑ Wikimedia Commons. (10 августа 2015 г.). Плоский остекленный коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/40/Flat_plate_glazed_collector.gif
4. ↑ ^{4,0 4,1} Флазолар. (10 августа 2015 г.). Плоские солнечные коллекторы [Онлайн]. Доступно: http://www.flasolar.com/active_dhw_flat_plate.htm
5. ↑ Wikimedia Commons. (10 августа 2015 г. ). Коллектор откачанных труб [Онлайн]. Доступно: https: // upload.wikimedia.org/wikipedia/commons/4/47/Evacuated_tube_collector.gif
6. ↑ RedSun. (10 августа 2015 г.). Коллектор откачанных труб [Онлайн]. Доступно: http://www.redsunin.com/products/evacuated-tube-collector-solar-water-heaters/
7. ↑> Wikimedia Commons. (10 августа 2015 г.). Коллектор линейного фокуса [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/thumb/a/ad/Solarpipe-scheme.svg/2000px-Solarpipe-scheme.svg.png
8. ↑ Министерство энергетики США.(10 августа 2015 г.). Солнечный коллектор Line Focus [Онлайн]. Доступно: https://www.eeremultimedia.energy.gov/solar/photographs/line_focus_solar_collector
9. ↑ Wikimedia Commons. (10 августа 2015 г.). Солнечный двигатель Стирлинга [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/5/59/SolarStirlingEngine.jpg
10. ↑ JC Solar Homes. (10 августа 2015 г.). Концентраторы и плоские коллекторы [Online]. Доступно: http: //www.jc-solarhomes.ru / КОЛЛЕКТОРЫ / концентраторы_vs_flat_plates.htm

Солнечные водонагревательные панели | Солнечные коллекторы с плоскими пластинами | Плоская панель

Обзор

Солнечная горячая вода – это доступная и эффективная форма чистой возобновляемой энергии, которой может воспользоваться каждый домовладелец в Америке. Используя плоские солнечные коллекторы, вы можете воспользоваться обильной солнечной энергией, чтобы снизить собственные затраты на электроэнергию. Это означает снижение ежемесячных счетов, бесплатную горячую воду для вашего дома и большую энергетическую независимость.

Солнечные плоские коллекторы – это доступное решение для снижения затрат на электроэнергию. Солнечные плоские пластины долговечны, долговечны и экономичны. Коллекторы с плоской пластиной традиционно используются в более теплом и солнечном климате. Для более прохладных, более облачных областей и областей с длинными и холодными зимами вы можете рассмотреть наши солнечные вакуумные трубчатые коллекторы.

Преимущества солнечной системы плоских пластин

Установка плоской солнечной системы водяного отопления для вашего дома может снизить потребление энергии на 40-50%.Чтобы нагреть более 80 галлонов горячей воды в день, достаточно 1 или 2 плоских солнечных батарей – и все это бесплатно.

Многие люди не понимают, сколько энергии уходит на то, чтобы обеспечить ваш дом горячей водой. Фактически, от 20% до 25% потребления энергии средней семьей приходится только на нагрев воды для таких вещей, как стирка, приготовление пищи, уборка, посуда и душ.

Установка системы плоских солнечных панелей будет означать значительное сокращение или устранение этих затрат. Кроме того, наши солнечные системы горячего водоснабжения имеют право на федеральный налоговый кредит в размере 30%, что означает, что 30% установленной стоимости вашей солнечной системы горячего водоснабжения будет возвращено вам при следующей подаче налоговой декларации. Это означает меньшие накладные расходы и более быструю окупаемость вашей солнечной системы водяного отопления.

Есть также много других финансовых стимулов, которые могут быть доступны в вашем районе. Многие штаты, округа и другие населенные пункты предлагают скидки или другие стимулы для продвижения чистой, бесплатной горячей воды от солнечных батарей. Вы можете посетить www.dsireusa.org, чтобы ознакомиться с полным списком поощрений в вашем районе.

Как работает солнечная система с плоскими пластинами

Солнечные плоские водонагревательные системы – это очень простой и не требующий обслуживания способ немедленно снизить ежемесячные затраты на электроэнергию.Обе системы с откачанными трубами и плоские солнечные системы горячего водоснабжения работают аналогичным образом.

В большинстве бытовых солнечных систем горячего водоснабжения, в которых используются плоские пластины, холодная вода (с улицы) течет на дно солнечного резервуара (1) .

Жидкий теплоноситель солнечного контура (обычно смесь воды и гликоля) перекачивается к плоскому пластинчатому коллектору (2) .

Эта жидкость проходит через внутреннюю часть солнечного коллектора, где нагревается солнечной энергией. (3) .Коллекторы с плоскими пластинами очень хорошо изолированы, что позволяет им улавливать довольно много солнечного тепла, но при этом очень мало уходит.

Теперь, когда жидкость нагрета солнцем, она перекачивается обратно в резервуар для хранения солнечной энергии, где затем нагревает воду для вашего дома. (4) .

Это лишь одна из наиболее распространенных конструкций, используемых в домашних солнечных системах горячего водоснабжения. Доступны и другие конструкции, и их можно использовать в зависимости от вашего конкретного приложения.

Свяжитесь с нами сегодня, чтобы получить дополнительную информацию или найти ближайшего к вам дилера!

Приложения

В среднем американском доме более 25% энергии потребляется за счет нагрева воды. Эта горячая вода часто используется для приготовления пищи, мытья посуды, стирки, душа и уборки. Солнечная система горячего водоснабжения – идеальное решение для снижения постоянно растущих затрат на электроэнергию.

Солнечные плоские коллекторы обычно используются в более теплых климатических условиях.Технология, используемая в плоских солнечных батареях, позволяет им использовать преимущества более высоких наружных температур для увеличения производства горячей воды. Однако в более холодном климате или в районах с длинными суровыми зимами вы можете рассмотреть наши вакуумные трубчатые коллекторы с солнечной батареей.

Плоские солнечные панели применяются (но не ограничиваются ими) в домах и жилых домах, а также в домах, расположенных в средних и южных районах Соединенных Штатов (к югу от линии Мейсон-Диксон).

Использование солнечной системы горячего водоснабжения может дать вам ряд преимуществ.

Сэкономьте деньги

Используя солнце для нагрева – или предварительного нагрева – горячей воды в вашем доме, вы можете существенно сократить расходы на отопление воды. Во многих солнечных системах горячего водоснабжения клиенты сообщают, что их счета за отопление горячей воды сократились на 80%.

Более 30% счетов за электричество средней американской семьи идет непосредственно на нагрев горячей воды. Это означает, что солнечная система нагрева воды может немедленно сократить ваши счета, и будет продолжать делать это в ближайшие десятилетия.

Инвестируйте в лучшую и более чистую окружающую среду

Солнечные водонагревательные системы помогают снизить потребление энергии и, следовательно, уменьшить загрязнение, связанное с производством этой энергии. Снижение традиционного энергопотребления на 50% означает сокращение выбросов CO2 на 50%. Таким образом, установив в доме солнечную систему горячего водоснабжения, вы вдвое уменьшите свой углеродный след.

Это приводит к более чистой окружающей среде и помогает уменьшить нашу зависимость от традиционных, загрязняющих окружающую среду ископаемых видов топлива, таких как уголь и нефть.Вы можете внести свой вклад в лучшее завтра – и при этом сэкономить деньги!

Доступно больше горячей воды

При солнечной системе нагрева горячей воды часто устанавливается солнечный резервуар для работы рядом с существующим резервуаром для горячей воды. Это означает, что у вас будет вдвое больше места для хранения – и в два раза больше горячей воды.

Итак, когда у вас есть гости, посетители или вы хотите надолго полежать в ванне, вы можете сделать это, не увеличивая счет за электроэнергию.У вас будет больше воды и более горячей воды. Горячая вода, которую вы можете использовать, зная, что она нагревается с использованием солнечной энергии без каких-либо затрат.

Пакеты

Solar Panels Plus предлагает полные комплекты солнечного нагрева воды для вашего дома. Предварительно спроектированные и укомплектованные всеми основными компонентами, необходимыми для вашей собственной солнечной системы водяного отопления.

Эти пакеты включают следующее:

Плоский солнечный коллектор

Плоский солнечный коллектор является основным компонентом вашего солнечного водонагревателя.Плоские тарелки бывают разных размеров, и есть несколько вариантов на выбор.

Для небольших систем или семей из 2-3 человек обычно используется набор плоских пластин размером 4 x 8 футов. Для больших семей, более прохладного климата или для более интенсивного использования вместо этого в комплект может быть включена панель большего размера.

Все наши плоские солнечные коллекторы сертифицированы SRCC, что является требованием, позволяющим вам воспользоваться федеральной налоговой скидкой в ​​размере 30%. Это существенно снижает начальную стоимость вашей системы.Эта сертификация также позволяет вам получать другие финансовые стимулы, которые могут быть доступны в вашем штате или местности, например, денежные скидки, гранты, налоговые льготы и многое другое. Полный список льгот, доступных в вашем районе, можно найти на сайте www.dsireusa.org.

Все наши плоские пластины соответствуют требованиям Закона США о закупках, что означает, что ваша покупка возвращается американским производителям. Мы поставляем на рынок только плоские листы высочайшего качества и с лучшими эксплуатационными характеристиками и обеспечиваем на них надежную 10-летнюю гарантию.Это позволит вам наслаждаться комфортной, бесплатной, горячей водой на протяжении десятилетий.

Дополнительная информация о наших плоских солнечных коллекторах.

Солнечный резервуар для воды

Солнечный водонагреватель – еще один основной компонент всех солнечных водонагревателей. Бак для воды солнечной батареи содержит теплообменник, который позволяет нагретой жидкости из плоских пластинчатых коллекторов подогревать воду внутри бака.

Размер солнечного накопительного бака рассчитан на количество установленных вами плоских пластинчатых коллекторов.В большинстве солнечных водонагревателей, солнечный бак на 80 галлонов соединен с 2 плоскими пластинчатыми коллекторами. Однако есть резервуары большего размера для дополнительного хранения или большие семьи.

Многие из наших солнечных резервуаров для воды также имеют дополнительный резервный источник тепла. Это гарантирует, что независимо от погодных условий или наличия солнечного света у вас всегда будет постоянный поток горячей воды.

Дополнительная информация о наших солнечных резервуарах.

Солнечный насос

Насос – важный компонент любого солнечного водонагревателя.Солнечный насос обеспечивает циркуляцию жидкости через солнечную систему горячего водоснабжения. Доступны различные насосы и насосные станции. Многие из них настраиваются для поддержки меньших или больших систем, более длинных участков трубопровода или более быстрых потоков. Мы всегда помогаем вашему установщику выбрать оптимальный насосный агрегат, чтобы вы могли максимально эффективно использовать солнечную систему горячего водоснабжения.

Солнечная насосная станция имеет ряд других важных компонентов, которые важны для установки и эксплуатации солнечной системы горячего водоснабжения.Например, датчики давления и температуры включают («быстро проверьте давление и температуру в солнечном контуре. Другие элементы, такие как промывочные и наполнительные клапаны, имеют решающее значение для активации вашей солнечной системы горячего водоснабжения».

Солнечный насос и насосные станции всегда работают напрямую с контроллером солнечного коллектора. Скорость насоса и время его включения и выключения всегда контролируется солнечным контроллером. Контроллер солнечной энергии работает напрямую с солнечным насосом, а также контролирует и регулирует насос, чтобы обеспечить максимальную производительность.

Эти насосные станции также поставляются с множеством настраиваемых опций, таких как размер насоса, скорость, различные фитинги и многое другое.

Дополнительная информация о наших солнечных насосах и солнечных насосных станциях.

Солнечный контроллер

Солнечный контроллер – это «мозг» каждой солнечной системы горячего водоснабжения. Контроллер получает информацию от различных датчиков, установленных рядом с вашими плоскими коллекторами и в солнечном резервуаре.

Контроллер солнечной энергии отслеживает наличие тепла – когда солнце падает на солнечную батарею – затем включает насос. Когда солнце садится, помпа отключается. Он также контролирует поток, увеличивая и уменьшая его в зависимости от внешних условий, чтобы обеспечить оптимальное солнечное усиление.

Серия солнечных батарей iSolar упрощает, чем когда-либо прежде, возможность быстро увидеть, что именно делает ваша солнечная система горячего водоснабжения, и контролировать ее прошлую производительность.

Для различных применений доступны различные системы управления солнечными батареями, позволяющие управлять несколькими насосами, регистрировать данные или управлять насосами с переменной скоростью.

Щелкните здесь, чтобы получить дополнительную информацию о наших контроллерах iSolar и солнечных батареях.

Комплекты солнечных батарей и другие компоненты

Есть ряд других компонентов, необходимых для установки вашей солнечной системы водяного отопления. Solar Panels Plus – это тщательно спроектированные предварительно упакованные системы, так что установщик солнечных батарей может быстро и профессионально установить вашу солнечную систему горячего водоснабжения без необходимости искать эти компоненты.

Готовая солнечная водная система от Solar Panels Plus гарантирует более быструю и профессиональную установку. А поскольку ваш установщик тратит меньше времени на фактическую установку, это означает меньшие первоначальные затраты. Кроме того, на наши пакеты дается полная гарантия, что вы останетесь довольны надолго, и наша команда технической поддержки готова ответить на любые вопросы или проблемы, которые могут возникнуть у вас или вашего установщика.

Дополнительная информация о наших солнечных тепловых компонентах.

Защита от перегрева для солнечных коллекторов | | Теплый пол своими руками

В долгие жаркие летние дни солнечная система водяного отопления вырабатывает огромное количество тепла. В то же время спрос на горячую воду часто находится на самом низком уровне. Комбинация этих двух факторов представляет собой состояние, обычно называемое «стагнацией».

Обычно застой происходит, когда солнечный резервуар нагревается до максимальной температуры в начале дня; движение через солнечный коллектор прекращается, и жидкость в системе остается под солнцем, становясь все горячее и горячее.Результатом являются условия высокого давления и высокой температуры, которые могут со временем повредить систему, подвергая ее экстремальному расширению и сжатию. Кроме того, когда антифриз перегревается каждый день в течение нескольких недель, он имеет тенденцию разрушаться и становиться кислым, тем самым превращаясь в коррозионное вещество, которое циркулирует по вашей системе, медленно повреждая его компоненты.

Чтобы предотвратить это, требуется какой-либо метод защиты от перегрева в тех случаях, когда мощности горячей воды просто больше, чем вам нужно.Решения охватывают весь спектр от простых и дешевых, но (возможно) громоздких до полностью автоматизированных, но немного дорогих.

В основной, но (возможно) неуклюжей категории мы предлагаем:

Закройте панели

В зависимости от того, насколько доступны ваши плоские панели, вы можете покрыть все или некоторые из ваших панелей предварительно нарезанными листами фанеры. Очевидно, это проще всего сделать с помощью наземного монтажа или установки на плоской крыше. Фанеру нужно не только обрезать, чтобы она точно соответствовала панели, но и как-то прикрепить к ней, чтобы ветер не унес ее или не повредил панель.

Другой вариант (особенно в случае солнечных коллекторов с вакуумной трубкой ) мог бы заключаться в изготовлении индивидуального затененного экрана (или брезента), который плотно прилегал бы к плоским пластинчатым панелям или массиву трубок.

Этот подход может быть далеко не громоздким, если «брезент» не из тех синих или коричневых полиэтиленовых брезентов, которые вы можете найти в хозяйственном магазине. С полиэтиленовым брезентом вы ограничены связкой эластичных шнуров, продетых через тонкие втулки, чтобы плотно прижать брезент, а также есть вероятность повреждения во время сильного ветра.Это может быть хорошо для временного покрытия, но спорно для долгосрочного использования.

Гораздо более элегантный, изготовленный на заказ штора ниже стоит ок. 40 долларов США за комплект из 16 трубок, включая твердые, как показано на следующих фотографиях.

Вакуумные шейдеры массива трубок

Полностью затемненная солнечная тепловая система отопления. Эти экраны блокируют 90% солнечных лучей.

В некоторых регионах с более низкими широтами, например, примерно ниже Северной Каролины, и особенно в юго-западных штатах, таких как Аризона, Нью-Мексико, Колорадо и т. Д., солнечные ресурсы отличные. Хорошо утепленный дом вполне можно отапливать с помощью солнечной системы отопления подходящего размера.

Этот массив из 64 труб, например, нагревает излучающую плиту площадью 2500 кв. Футов даже во время зимы в высокогорной пустыне в Аризоне, когда температура часто бывает подростковой и однозначной. Ночи холодные, но солнце светит практически каждый день в безоблачном западном небе.

Но с апреля по ноябрь та же самая солнечная батарея может генерировать больше горячей воды, чем может использовать обычное домашнее хозяйство.Даже у теплового отвода пакета (см. Ниже) могут возникнуть проблемы с вытеснением избыточной тепловой энергии.

Частично затемненный набор вакуумных трубок

За счет того, что некоторые из откачанных трубок остаются открытыми, массив обеспечивает горячее водоснабжение в период отсутствия отопления помещений.

Шторка убранная

Аккуратно свернутый убранный плафон.

Рым-болты и шплинты прикрепляют нижний стержень шторы (общий электрический канал) к монтажному узлу массива.И хотя на фотографии это нелегко увидеть, резиновую втулку надевают поверх кабелепровода в том месте, где он проходит через рым-болт. Это предотвращает удары кабелепровода о рым-болт и создание шума в периоды сильного ветра.

Конечно, и метод фанерных панелей, и неуклюжий метод «синего брезента» предполагают, что после того, как вы накроете определенное количество панелей, вам не придется открывать их в течение нескольких месяцев. В основном потому, что с обоими этими подходами так сложно справляться.

Но в реальном мире периоды солнечных дней сменяются периодами облачных дней, за которыми следует больше солнца, затем облака, а затем солнце. Вы можете увидеть, как вы можете оказаться на кровельном покрытии и открытии панелей намного больше, чем вам хотелось бы. Или, что еще хуже, если бы вы не забыли открывать панели, стоя под очень теплым душем.

Настраиваемая шторка позволяет легко закрывать и открывать крышку, если в этом возникнет необходимость.

Перечень деталей узла шторки

Из следующих элементов можно сделать (1) экран для (1) набора из 16 вакуумных трубок Siedo:

(2) L-образные кронштейны 4 ″ x 4 ″ с одним отверстием 5/16 ″, просверленным на одном конце (они прикрепляются к верхней части вертикальной распорки, где стойка прикрепляется к жатке),
(1) Шторка 72 ″ x 90 ″, плюс 2 ″ в длину для 2 ″ загнутого рукава (для стержня EMT / кабелепровода) Примечание: Попробуйте непревзойденные продажи.com по хорошей цене на теневом экране. Если у вас есть швейная машина, которая способна прошивать двухслойную сетку, вы можете изготовить свои собственные сетки. Тем не менее, вам может понадобиться или вы предпочтете воспользоваться услугами местного магазина седел, обивки или магазина навесов.
(2) 1/2 ″ x 76 ″ стержней EMT / кабелепровода (наружный диаметр 11/16 ″)
(2) болтов с проушиной 3/8 ″ x 6 ″
(4) 3 / Гайки 8 ″
(2) Стопорные шайбы 3/8 ″
(2) штифты сцепного устройства
(2) резиновый шланг 5/8 ″ x 2 ″ (сделайте надрез в рукаве и поместите его на концы EMT, чтобы он не дребезжал внутри рым-болтов).

Теперь в категории полностью автоматизированных у нас есть следующие варианты:

Установка системы обратного слива

Солнечная система с обратным сливом – это объем воды в замкнутом контуре без давления, который, как следует из названия, сливается обратно с панелей в накопительный бак в конце каждого цикла нагрева.

Преимущество системы обратного слива – встроенная защита от замерзания и перегрева. Поскольку вода поступает в панели только после того, как они нагреются, а затем стекает обратно, когда панели остывают, замерзание невозможно.Летом, когда резервуар для хранения солнечной энергии полностью нагревается, вода не будет подаваться на панели для «застаивания», поэтому перегрев не может причинить вреда.

Однако у этого типа системы есть некоторые недостатки. Одним из них является потребность в высоконапорном насосе (а также в более высоких начальных затратах и ​​более высоких ежедневных эксплуатационных расходах, связанных с этим), потому что, в отличие от системы с замкнутым контуром под давлением, насос должен быть достаточно мощным, чтобы выталкивать воду из солнечного резервуара для хранения воды. гравитация, вплоть до панелей.Насосу такого размера во время работы требуется 245 Вт. Для сравнения: стандартный солнечный циркуляционный насос в системе с замкнутым контуром под давлением потребляет всего 45 Вт.

Кроме того, солнечная панель коллектора должна быть установлена ​​под небольшим углом . Минимальный уклон в ”на фут должен быть выполнен в опорной конструкции, чтобы гарантировать, что вся жидкость из коллектора стекает обратно в резервуар для хранения. Если ваша солнечная батарея хорошо видна снизу, это может придать вашей системе вид «неровного», потому что, попросту говоря, панели находятся на неровностях.Кроме того, если вы устанавливаете панели для наземного монтажа, дренажная система может не иметь достаточного падения, если резервуар для хранения не находится значительно ниже уровня земли.

Еще одно ограничение, о котором стоит упомянуть в отношении метода обратного стока, связано с его полезностью в периоды предельного увеличения солнечной энергии.

При стандартной солнечной установке без обратного дренажа холодная подпиточная вода для домашнего горячего водоснабжения подается непосредственно в резервуар для хранения солнечной энергии. Это связано с тем, что резервуар для хранения солнечной энергии и основной резервуар водонагревателя являются частью одной системы горячего водоснабжения под давлением.«Горячий выход» из солнечного накопительного бака идет на «холодный вход» основного водонагревателя (помните, что основной водонагреватель действует как резервная система в периоды небольшого или нулевого солнечного излучения). Этот водопровод между солнечным накопителем и основным водонагревателем гарантирует, что даже в предельные солнечные дни теплая вода или, по крайней мере, вода комнатной температуры поступает из солнечного бака в основной водонагреватель … вместо, скажем, 45 градусов вода прямо из колодца. Таким образом, будет использовано любого тепла, доступного от вашей солнечной батареи.

При использовании системы обратного слива тепло от солнечного резервуара без давления должно передаваться через внешний теплообменник в основной резервуар под давлением только тогда, когда в солнечном резервуаре имеется достаточно тепла, чтобы сделать передачу целесообразной.

Другими словами, только когда вода в солнечном резервуаре на горячее на , чем вода в основном водонагревателе (т. Е. Резервном нагревателе), будет передаваться тепло. В результате будут времена (особенно в пасмурную зиму), когда солнечный резервуар будет заполнен потенциально полезной, но только полутёплой водой.

В этом случае, если предположить, что резервуар хорошо изолирован и может удерживать тепло в течение ночи, потребуется еще один солнечный день, чтобы еще больше повысить температуру воды и вызвать теплопередачу. На практике это означает, что некоторые дни пройдут без какого-либо вклада солнечной энергии, поскольку коллекторы изо всех сил пытаются довести резервуар до полезной температуры.

Конечно, есть способ решить эту проблему, но это дорого.

Дорогой солнечный накопительный бак с одним или несколькими внутренними теплообменниками можно использовать вместо гораздо менее дорогостоящего простого накопительного бака с внешним теплообменником.

При таком подходе холодная вода, пополняющая основной водонагреватель (т. Е. Когда горячая вода поступает в дом, ее заменяет свежая холодная вода), проходит через внутренний (SS или медный) теплообменник и нагревается полностью или частично перед тем, как уйти. солнечный бак и входит в основной водонагреватель. В результате любое тепло , имеющееся в резервуаре для хранения солнечной энергии, передается поступающей холодной воде вместо того, чтобы оставаться в резервуаре, ожидая достаточного количества солнечного света, чтобы вызвать передачу в основной водонагреватель.Благодаря этому тепло, получаемое в тусклые солнечные дни, просто бездействует в резервуаре и со временем бесполезно излучается в окружающий воздух (потеря режима ожидания).

Схема дренажной солнечной системы

Установите теплоотвод

Комплект теплового отвода – это полностью автоматический метод отвода избыточного тепла от коллектора в… куда угодно.

Тепловой отвал компании Radiant

Строго говоря, пакет теплового сброса предназначен для защиты системы от перегрева, но дополнительное тепло также можно использовать для обогрева бассейна, гидромассажной ванны или изолированной подземной термальной массы для хранения тепла для последующего использования. .

Но обычно избыточное тепло просто отводится в атмосферу через 60-футовый змеевик из мягкой меди толщиной ¾ дюйма. Мы используем змеевик из меди в качестве «теплообменника» по нескольким причинам:

1. Медь очень хорошо проводит тепло.
2. 60 футов трубы – это довольно большая площадь поверхности, излучающая достаточное количество БТЕ.
3. Змеевик стоит намного меньше, чем «настоящий» пластинчатый теплообменник из нержавеющей стали.
4. В отличие от стандартного теплообменника, для питания теплового отвала требуется только один насос.Обычно один насос забирает тепло в теплообменник, второй – куда-то его отправляет.
5. Змеевик устойчив к атмосферным воздействиям и может быть размещен где угодно… в воздухе, под землей или под водой.

Сам пакет представляет собой тип конфигурации трубопровода, называемый вторичным контуром . Он подключается к контуру первичного коллектора в соответствии с очень конкретными техническими рекомендациями. В результате вторичный контур (т.е. тепловой сброс) не вызывает проблем с падением давления в главном коллекторном контуре.

Пакет продается в собранном виде (см. Фото выше), поэтому установщик просто припаяет несколько соединений, включит реле и подключит датчик к резервуару для хранения, чтобы завершить установку.

Установленный на место отвод тепла защищает солнечную батарею, автоматически активируясь, когда накопитель солнечной энергии достигает установленной предельной температуры. В периоды избыточного производства тепла небольшой циркуляционный насос в пакете теплового сброса будет оставаться включенным до тех пор, пока температура в солнечном накопителе не упадет на по крайней мере на один градус (на сколько градусов клиент может точно решить) ниже установленной уставка верхнего предела.Затем, как только резервуар для хранения солнечной энергии будет готов принять больше тепла, сброс тепла отключается, и солнечные панели возвращаются к задаче нагрева резервуара для хранения до заданного верхнего предела.

Схема теплового отвода

Как работает отвод тепла

Важно помнить, что Heat Dump Package работает в соединении с главным солнечным контуром. Другими словами, отвод тепла не работает независимо и активируется ПОСЛЕ того, как резервуар для хранения солнечной энергии достигает предельной температуры.Он активирует , в то время как солнечный бак нагревается. Солнечный контур и контур теплового сброса работают вместе, но только тогда, когда достигается температура активации теплового сброса (часто около 160 градусов). В этот момент циркулятор теплового сброса отводит тепло к змеевику «теплообменника» из мягкой меди, и гораздо более холодная жидкость возвращается в главный коллекторный контур.

Это замедляет повышение температуры в солнечном накопителе.

Итак, при какой температуре должен активироваться отвал тепла?

Ответ зависит от вашего местоположения.Если у вас отличная солнечная экспозиция и вы ожидаете долгие часы безоблачной погоды (юго-западная пустыня), установка 140 градусов может иметь смысл. Помните, что отвод тепла по-прежнему позволяет некоторому количеству тепла достигать солнечного теплообменника. Если потребление горячей воды низкое, а солнечная энергия высока, и у вас небольшой накопительный бак, 140 градусов могут быть хорошим моментом, чтобы начать сбрасывать избыточное тепло.

С другой стороны, непостоянное солнце, плохая экспозиция и т. Д. Могут потребовать подхода «загорать, пока можно». Не начинайте сбрасывать тепло, пока не получите все необходимое.Может быть, уставка 160 или даже 180 градусов имеет смысл.

Лучше всего поэкспериментировать с вашими конкретными параметрами и использовать заданное значение, которое вам подходит. Пока выбранная вами температура обеспечивает вас большим количеством горячей воды, не позволяет вашему солнечному накопителю перегреваться, или отключать основной насос системы (застой), или, что еще хуже, запускать клапан сброса давления, это подходит вам .

Предотвращение перегрева солнечного коллектора | phcppros

Даже полностью функциональная солнечная гидронная система отопления может перегреться, и это, скорее всего, произойдет, когда много солнца, но тепло не может быть использовано.Это может произойти по нескольким причинам, но чаще всего:

1) когда тепло не требуется, потому что все тепловые нагрузки удовлетворены, или
2) из-за сбоя питания, отказа насоса или отказа управления в системах сбора, хранения или распределения тепла.

Тепло начинает накапливаться в контуре солнечного коллектора, когда оно не используется для полезного обогрева, и, если его не остановить, может достичь точки кипения жидкости. Перегрев часто сопровождается стуком парового удара в солнечном коллекторе тепла; пропиленгликоль может начать готовиться и стать коричневым, а затем становится все более кислым.Шлейф пара может появиться на любом открытом поплавковом вентиляционном отверстии, и из предохранительного клапана может начаться капание или разбрызгивание жидкости, в то время как предохранительный клапан давления и температуры (P&T) на резервуарах для хранения тепла может начать выпускать горячую воду.

Условия, вызывающие перегрев, могут происходить только один раз в год или даже реже, но когда это происходит, результаты могут варьироваться от раздражающих неудобств в лучшем случае до серьезного отказа системы отопления в худшем. Правильно спроектированная система всегда должна использовать средства управления и стратегии, которые могут безопасно и надежно рассеивать избыточное тепло, а также обеспечивать температурную защиту во время сбоя питания в солнечный день.

Четыре основных “отказоустойчивых” стратегии солнечного перегрева

Предотвращение перегрева входит практически в каждую систему солнечного отопления, которую мы проектируем в наши дни, и как пассивные, так и активные множественные стратегии обычно включаются вместе, чтобы обеспечить подход «пояс и подтяжки». Четыре самых надежных и безотказных метода, которые мы используем сегодня, следующие:

1. Термосифонная система ребер самоохлаждения (TSC). Ребристые трубы TSC могут быть добавлены к любому блоку плоских солнечных коллекторов, если трубопровод внутри коллектора соответствует некоторым простым требованиям.То есть коллекторы должны иметь конфигурацию «арфы» с внутренними коллекторами (верхним и нижним), расположенными горизонтально, с прямыми параллельными стояками, идущими вертикально.

На Рис. 98-1 показана фотография системы пассивных самоохлаждающихся ребристых труб, установленной на задней части группы из восьми солнечных коллекторов.

Термосифонирование можно определить как движение жидкости по водопроводному контуру, вызванное только разницей температур в контуре (жидкость «перекачивается» только за счет тепла).Горячая жидкость менее плотная, чем холодная, поэтому, когда она находится в контуре, холодная жидкость имеет тенденцию опускаться вниз, а горячая жидкость имеет тенденцию всплывать вверх. Этот принцип можно использовать для рассеивания солнечного тепла за счет включения охлаждающих ребер в контур.

На рис. 98-2 показано, насколько простыми могут быть детали водопровода при подключении петли TSC к группе плоских коллекторов. Обычный наклон панели позволяет горячей жидкости подниматься вверх за счет естественной конвекции, а наклон ребристых труб в задней части позволяет холодной жидкости стекать вниз и снова попадать в нижнюю часть коллекторов.В солнечный день, если солнечный циркуляционный насос останавливается, поворотный обратный клапан внизу легко открывается в ответ на тепловой поток, и охлаждение происходит за счет естественной конвекции. Когда циркуляционный насос включается, охлаждающий контур закрывается с помощью пассивного обратного клапана, который закрывается в ответ на относительно высокий расход и давление, создаваемые циркуляционным насосом. Таким образом, охлаждающий поток термосифона продолжается, пока солнце излучает тепло, и останавливается, когда циркуляционный насос снова включается.

2. Система ребер самоохлаждения с фотоэлектрическим приводом (PVSC). Некоторые солнечные коллекторы не могут должным образом охлаждаться термосифонным потоком. Например, коллекторы с плоскими пластинами, в которых используется змеевидный путь потока или другое внутреннее трубопроводное устройство «без арфы», не могут использоваться с системой TSC, описанной выше. К массиву коллектора все еще может быть добавлен контур охлаждающих ребер, но он должен закачиваться с помощью солнечного циркуляционного насоса, чтобы обеспечить надлежащий поток для охлаждения. В этих случаях мы используем фотоэлектрический солнечный циркулятор и небольшую солнечную электрическую панель, чтобы система охлаждения продолжала работать от солнечной энергии даже во время сбоя в электросети.

На Рис. 98-3 показана фотография фотоэлектрической системы самоохлаждения, в которой используется модуль солнечного насоса Caleffi с опцией фотоэлектрического насоса, установленной в начальной школе в Альбукерке.

3. Конфигурация солнечного коллектора с обратным стоком. Солнечные системы отопления с обратным дренажом также отлично выдержат перегрев и перебои в электроснабжении, потому что коллекторы опустошаются, когда солнечный насос теряет мощность. Вода чаще всего используется в качестве собирающей жидкости и стекает под действием силы тяжести по подающим трубам в сборный резервуар для слива в закрытом помещении всякий раз, когда система отключается.Воздух из обратного дренажного бака заменяет воду, которая защищает панели и трубы на открытом воздухе от замерзания или кипения. Панели и подводящие трубы должны быть правильно настроены по размеру и наклонены для быстрого и полного слива во избежание поломки из-за замерзания. Змеевиковые коллекторы и некоторые другие типы коллекторов с плоской пластиной и откачиваемой трубкой нельзя использовать в конфигурации с обратным сливом, поэтому следуйте рекомендациям производителя.

4. Конфигурация перегрева пароотводного коллектора. Другой распространенной пассивной стратегией, используемой в гликолевых системах с замкнутым контуром, является метод расширительного бака с обратным паром.Это не предотвращает попадание высокотемпературного пара в солнечные тепловые коллекторы во время сбоя питания, а скорее позволяет пару заполнять панели без потери какой-либо жидкости коллектора. Объем жидкого гликоля, который вытесняется паром, когда он накапливается внутри горячих коллекторов, будет пытаться найти убежище в расширительном баке гликоля. Если расширительный бак достаточно большой и был установлен с надлежащим давлением воздуха, это может предотвратить утечку гликоля через предохранительный клапан. После захода солнца, когда пар конденсируется внутри коллекторов и давление воздуха (в расширительном баке) заставляет гликоль обратно в солнечный контур, система будет продолжать работать в обычном режиме до тех пор, пока электрическая мощность, насосы, клапаны и элементы управления будут в рабочем состоянии. не поврежден и давление гликоля не упало слишком низко.

Системы обратного пара работают лучше всего, когда коллекторы и соединительный трубопровод установлены так, чтобы спускать воду вниз к расширительным бакам, подобно тому, как выполняется обратная дренажная канализация. Приемный объем жидкости в расширительном баке должен быть как минимум равен объему жидкости самих солнечных коллекторов.

Другие распространенные стратегии солнечного перегрева (менее отказоустойчивые)

Некоторые из наиболее распространенных методов, используемых сегодня для контроля солнечного перегрева, не являются полностью надежными.Это связано с тем, что они обычно зависят от активного электрического управления или циркуляционных насосов для обеспечения охлаждения солнечных коллекторов. В наших установках мы комбинируем методы обеспечения отказоустойчивости, описанные выше, с большинством стандартных средств управления, перечисленных ниже, чтобы обеспечить наиболее полное и избыточное управление перегревом. Так, например, мы обычно комбинируем числа 1 и 4 выше с A, B, C и E ниже в большинстве наших недавних установок.

A. Наклон или фиксированное затемнение коллектора.В любой солнечной комбинированной системе необходимо тщательно продумывать наклон коллектора, чтобы максимизировать сбор тепла в сезон, когда это необходимо, и минимизировать его, когда в нем нет необходимости. Например, крутой наклон между 65 градусами к вертикали будет способствовать зимней коллекции и избавит от значительной части летней жары в большинстве мест в США. Крутой наклон можно также увеличить с помощью тщательно спроектированного фиксированного свеса крыши для летнего затенения (обычно на стеновых панелях), чтобы при необходимости еще больше снизить приток тепла летом.

Б. Ночная циркуляция танка-охлаждения через коллектор. Плоские панели можно использовать в ночное время для охлаждения. Это известно как радиационное охлаждение ночного неба (NSRC). Охлаждение NSRC может быть выполнено с использованием застекленных плоских солнечных панелей или, что еще лучше, с помощью неглазурованных плоских панелей (часто используемых для обогрева бассейнов). Во многие недавние установки мы включили настройки управления, которые позволяют охлаждать теплые полы в ночное время летом за счет включения солнечных коллекторов в обратном направлении в ночное время.Аналогичные функции управления могут быть запрограммированы для отвода тепла в ночное время от перегрева водяных баков, когда накопленное тепло не потребляется.

C. Активный отвод тепла (на землю, фанкойл или зону). Распространенной практикой является программирование системы управления для рассеивания тепла с использованием теплоаккумулирующей способности существующих резервуаров для горячей воды, пола гаража, тающего льда на тротуаре (или других обычных зон нагрева кирпичной кладки) для контролируемого охлаждения коллекторов. В некоторых случаях его можно использовать в качестве накопителя тепла для предварительного нагрева пола в гараже на зиму или для выполнения другой полезной стратегии накопления тепла.

Существующие конвекторы с ребристыми трубами или фанкойлы также иногда используются для прерывистого охлаждения. При правильном управлении комфорт человека не нарушается, и пар предотвращается в коллекторах с использованием существующих контуров в полу или в земле. Использование существующего оборудования распределения тепла для контроля перегрева может устранить необходимость в более сложных надстройках системы охлаждения. Такой подход может продлить срок службы солнечного нагревательного оборудования, поддерживая его в более умеренном температурном диапазоне во время нормальной работы.Однако он не будет обеспечивать температурную защиту во время отключения электроэнергии в солнечный день, если не будет включена автоматическая аварийная подача электроэнергии.

D. Тепловой разъединитель OEM, вентиляция или рассеивание тепла. Узнайте у предпочитаемого вами производителя оригинального оборудования (OEM) поставщика солнечного оборудования, что нового в области охлаждения. Производители солнечных батарей задумывались об этом уже некоторое время, и наряду с новыми элементами управления некоторые из них придумали и другие интересные продукты. Например, Apricus и Butler Sun Solutions предоставляют оборудование для отвода тепла, которое работает за счет отвода жидкости с тепловым расширением в систему охлаждения.

Производители коллекторов также подумали об охлаждении. Некоторые вакуумные трубчатые коллекторы (например, Thermomax) имеют отключение по верхнему пределу температуры, встроенное в каждую трубку, а EnerWorks предлагает модель коллектора с плоской пластиной, которая включает в себя систему вентиляции, активируемую нагревом, встроенную в раму. Эти OEM-стратегии охлаждения сильно отличаются друг от друга и предназначены для их собственных комплексных систем, которые обычно доступны с небольшими конструкциями для нагрева воды для бытового потребления.

E.Обдув P&T горячей воды. Каждый резервуар для горячей воды под давлением должен иметь P&T клапан из соображений безопасности, требуемых правилами водопровода. Когда водяной бак, нагретый солнечными батареями, становится слишком горячим, продувка P&T охлаждает его добавлением подпиточной воды, поскольку перегретая вода сдувается. Клапан P&T не предназначен для управления работой, поэтому, когда это произойдет, скрестите пальцы и надейтесь, что клапан P&T перестанет протекать позже, когда все остынет. Это последняя система охлаждения, которая не рекомендуется для нормальной работы.

Заявление об ограничении ответственности: Эти статьи предназначены для жилых и небольших коммерческих зданий площадью менее десяти тысяч квадратных футов. Основное внимание уделяется гликоль / гидронным системам под давлением, поскольку эти системы могут применяться в зданиях различной геометрии и ориентации с небольшими ограничениями. Торговые марки, организации, поставщики и производители упоминаются в этих статьях только в качестве примеров для иллюстрации и обсуждения и не представляют собой каких-либо рекомендаций или одобрения.Предыдущие выпуски этой рубрики можно найти в архивах на сайтах TMB Publishing и SolarLogic LLC.

Бристоль Стикни занимается проектированием, производством, ремонтом и установкой солнечных гидронных систем отопления более 30 лет. Он имеет степень бакалавра наук в области машиностроения и является лицензированным подрядчиком в области машиностроения в Нью-Мексико. Он является главным техническим директором компании SolarLogic LLC в Санта-Фе, штат Нью-Мексико, где он участвует в разработке систем управления солнечным отоплением и инструментов проектирования для профессионалов в области солнечного отопления.Посетите www.solarlogicllc.com для получения дополнительной информации.

Эффективность солнечного коллектора тепла | phcppros

В сантехнической и отопительной промышленности водяные водогрейные котельные системы можно легко комбинировать с гелиотермогидронными технологиями. Обычно мы обнаруживаем, что, добавляя солнечные тепловые коллекторы к хорошо спроектированной теплогидравлической системе, мы можем легко сократить, по крайней мере, половину (а обычно и больше) годового расхода топлива для отопления (в зависимости от здания и климата).Это не только представляет собой существенную долгосрочную экономию затрат на топливо, но также приводит к еще более значительному сокращению выбросов углекислого газа и других загрязнений, столь распространенных в существующих зданиях.

Два наиболее распространенных типа солнечных тепловых коллекторов – это плоская пластина и вакуумная трубка. Решение об использовании того или другого должно включать справедливое сравнение тепловых характеристик, часто характеризуемых показателями эффективности. Вот два разных способа сравнения производительности коллектора, во-первых, по эффективности, а во-вторых, по тепловой мощности.

КПД определен

Эффективность на самом деле представляет собой простую взаимосвязь между общей доступной энергией («топливо» для обогрева) и ее полезной частью, которая используется с пользой. Вы просто делите «доставленную полезную энергию» на «доступную энергию», и вы получаете КПД, выраженный в долях или в процентах. Часто его сокращают с помощью греческой буквы Ню (Nv).

Тепловой КПД солнечного коллектора тепла не статичен.Он меняется по мере изменения условий эксплуатации. Это может затруднить справедливое сравнение одного коллектора с другим, поскольку панели бывают разных размеров, изготовлены из разных материалов и могут использоваться в бесчисленных различных климатических и температурных условиях. Очевидно, что существует потребность в стандартном способе тестирования и сравнения солнечных коллекторов, и в Соединенных Штатах этот стандарт поддерживается Корпорацией по оценке и сертификации солнечной энергии (SRCC).

SRCC

SRCC предоставляет наши наиболее широко используемые национальные стандарты испытаний солнечного отопления.Он был основан в 1980 году как некоммерческая организация, основной целью которой является разработка и внедрение программ сертификации и национальных рейтинговых стандартов для оборудования солнечной энергии. Они управляют программой сертификации, оценки и маркировки солнечных коллекторов и аналогичной программой для полных солнечных водонагревательных систем. В последние годы рейтинг и маркировка стали более важными для установщиков и владельцев, поскольку они необходимы для того, чтобы солнечное оборудование могло претендовать на получение государственных кредитов на солнечную энергию в США.S. Вот почему почти на каждый солнечный коллектор, продаваемый в США в наши дни, прикреплен ярлык сертификации производительности SRCC.

Этикетки сами по себе могут быть полезны при сравнении энергоэффективности, поскольку они показывают стандартный рейтинг энергоэффективности, аналогичный по концепции тем, которые используются на холодильниках и автомобилях. База данных SRCC – это единственное место, где все эти рейтинги можно найти рядом для легкого и полезного сравнения. Эта информация доступна бесплатно на веб-сайте SRCC www.solar-rating.org.

КПД солнечного коллектора

Эффективность, как указано выше, рассчитывается путем деления «полезной энергии» на «доступную энергию». В случае солнечного коллектора тепла доступная энергия – это солнечное излучение, которое достигает поверхности отверстия коллектора. Время от времени это может меняться в зависимости от проходящих облаков и других местных условий. Полезная энергия на выходе – это чистая тепловая энергия, заключенная в горячей текучей среде (жидкий хладагент), покидающей выпускную трубу коллектора.Более холодная температура наружного воздуха, окружающего коллектор, как правило, вызывает более немедленную потерю тепла, поэтому низкие температуры окружающей среды могут снизить полезную передаваемую энергию.
Когда эта ситуация описывается математически, оказывается, что есть только три вещи, которые вам нужно знать, чтобы оценить эффективность коллектора для любого отопительного приложения:

• Насколько горячая жидкость (Ti) вы хотите нагреть?
• Насколько холодно на улице (Ta)?
• Насколько солнечно (I)?
• Итак, эффективность коллектора (η) напрямую связана с этими тремя значениями, которые можно объединить следующим образом.
• (Ti – Ta) / I [Это также называется «Параметр входной жидкости» (p)], где
• Ti – температура жидкости на входе,
• Ta – температура окружающей среды, а
• I – солнечное излучение на поверхности коллектора. [I означает солнечную инсоляцию.]

SRCC предоставляет результаты тестирования коллектора, которые включают в себя наклон и данные пересечения для каждого протестированного коллектора. Наклон и точка пересечения позволяют провести прямую линию на графике, определяющую КПД коллектора для любых условий (Ti – Ta) / I.Я сделал это на рис. 90-1 для трех коллекторов, перечисленных в рейтингах SRCC; Плоская застекленная пластина, плоская неглазурованная пластина и коллектор из стеклянных вакуумных трубок. (Пересечение – это точка, в которой данные пересекают вертикальную ось, а наклон представляет собой отрицательное «Rise over Run» линии, когда она наклоняется вниз вправо.)

Обратите внимание, что это описывает только тепловой КПД коллектора, который сам по себе является солнечным коллектором. Это не следует путать с термической эффективностью системы, которая усложняется «паразитным» потреблением энергии насосами и регуляторами, потерями тепла в трубопроводах, эффективностью теплообменника, потерями в накоплении тепла и т. Д.Пока мы сосредоточены только на сравнении коллекционеров.

Данные SRCC включают не только наклон и пересечение графика КПД коллектора, но также тепловую мощность коллектора при пяти различных стандартных температурных условиях. Эти рейтинги представляют работы по солнечному нагреву, которые варьируются от очень простых (низкотемпературные бассейны) до очень сложных (высокотемпературное технологическое тепло) и представлены как категории A, B, C, D и E соответственно.

• Обогрев бассейна категории A (теплый климат) Ti-Ta = (- 9) ° F
• Нагрев бассейна категории B (прохладный климат) Ti-Ta = 9 ° F
• Категория C – водяное отопление (теплый климат) Ti-Ta = 36 ° F
• Категория D – водяное отопление (холодный климат) Ti-Ta = 90 ° F
• Категория E – очень горячая вода (холодный климат) Ti-Ta = 144 ° F

На рис. 90-1 вы заметите, что я добавил прямоугольные серые прямоугольники на графике, которые показывают, где расположены четыре различных солнечно-температурных категорий.SRCC перечисляет доступность солнечной энергии в более чем 50 крупных городах США, и все они помещаются в каждую из серых рамок на Рисунке 90-1. Например, если у вас есть задание по отоплению категории C, коллекторы на этом графике будут работать с левой стороны поля категории C в Альбукерке или Лос-Анджелесе и с правой стороны от поля в Сиэтле или Бостоне.

Примеры, показанные на рис. 90-1, показывают интересный результат. Для многих распространенных категорий солнечного отопления коллектор с плоской пластиной работает лучше, чем коллектор со стеклянной вакуумной трубкой, с более высокой эффективностью коллектора для этих моделей.(Оба этих коллектора от одного производителя.) Таким образом, если цена вакуумного трубчатого коллектора намного выше, чем плоская пластина того же размера, более высокая стоимость может не окупиться, если вы не находитесь в правой части категории. D или в зону категории E, где явно доминирует вакуумный трубчатый коллектор.

Температура, КПД и выходная энергия

Солнечные тепловые коллекторы эффективны только в том случае, если они могут обеспечивать полезную температуру для удовлетворения потребностей любого подключенного отопительного объекта в любой момент в светлое время суток.При работе при более высоких температурах эффективность солнечного коллектора имеет тенденцию к снижению.

На практике это означает, что тепловая мощность (БТЕ / час) коллекторов может упасть, и вместе с этим снизится и экономия энергии, даже если доставляемая солнечная температура может быть очень высокой. При проектировании систем солнечного отопления важно соблюдать баланс между температурой и мощностью. Это правда, что «счастливый коллекционер – классный коллекционер».

Поэтому всегда предпочтительнее проектировать солнечные / водяные системы отопления так, чтобы они могли эффективно работать при более низких температурах, когда это возможно.Обычно это включает выбор теплообменников и методов распределения тепла, совместимых с более низкими температурами подаваемой жидкости.

Тепловая мощность солнечного коллектора

Солнечные коллекторы тепла предназначены для повышения температуры поступающей жидкости при наличии солнечного излучения. Или, как я люблю говорить: «При дневном свете коллекционер собирает». Коллектор будет реагировать на повышение температуры жидкости на входе повышением температуры на выходе.Конечно, это явление имеет свои пределы, которые можно увидеть на рис. 90-2, где тепловая мощность (в килобитовых единицах) сравнивается с температурой (F).

Графики КПД (например, на рис. 90-1) часто используются для иллюстрации работы коллекторов, но на этом графике я использую тестовые данные SRCC, чтобы показать выход тепловой энергии в БТЕ от двух разных коллекторов, а не КПД. Это прямое измерение потенциальной экономии топлива от коллектора. А главное в коллекторных установках – это экономия топлива.

Графики на Рисунке 90-2 показывают тепловую мощность, доступную от двух разных типов коллекторов, на основании результатов стандартного теста SRCC OG-100. Коллекторы, взятые для этого примера, – это коллекторы Viessmann Vitosol, одна плоская пластина и одна вакуумная трубка с аналогичной площадью поверхности отверстия (~ 40 футов2). Для простоты график на Рисунке 90-2 показывает один коллектор с использованием данных Clear Day и примеров температурных характеристик в течение дня, когда средняя температура наружного воздуха чуть ниже точки замерзания (30 ° F).Используя данные рейтинга коллектора SRCC, любой может взять интересующие солнечные условия и нанести их на такой график, используя всего пять точек данных (по одной из каждой категории).

График на Рисунке 90-2 показывает, как тепловая мощность коллектора изменяется в зависимости от температурных условий. Интересующая температура на самом деле представляет собой разность температур, вычисляемую путем вычитания температуры наружного воздуха из температуры на входе в коллектор. Чем холоднее на улице, тем больше тепла теряется от горячего коллектора.Очевидно, что чем больше разница температур, тем меньше тепла выделяет панель. Большая разница температур может быть вызвана попаданием в панель очень горячей жидкости или очень холодного наружного воздуха, либо того и другого.

Выводы

Графики производительности коллектора, представленные здесь, демонстрируют, что было бы ошибкой полагать, что один тип коллектора принципиально лучше другого. При сравнении тепловых характеристик правильный выбор солнечного коллектора зависит от требуемой рабочей температуры, интенсивности солнечного излучения и суровости температуры наружного воздуха.После того, как это будет оценено, окончательный выбор может зависеть от других факторов, помимо тепловых характеристик. Вопросы стоимости, надежности, совместимости, эксплуатации и обслуживания часто оказываются одинаково важными.

Заключительные записи

Эти статьи предназначены для жилых и небольших коммерческих зданий площадью менее десяти тысяч квадратных футов. Основное внимание уделяется гликоль / гидронным системам под давлением, поскольку эти системы могут применяться в зданиях различной геометрии и ориентации с небольшими ограничениями.Торговые марки, организации, поставщики и производители упоминаются в этих статьях только в качестве примеров для иллюстрации и обсуждения и не представляют собой каких-либо рекомендаций или одобрения.

Bristol Stickney занимается проектированием, производством, ремонтом и установкой солнечных систем водяного отопления более 30 лет. Он имеет степень бакалавра наук в области машиностроения и является лицензированным подрядчиком-механиком в Нью-Мексико. Он является техническим директором SolarLogic LLC в Санта-Фе, штат Нью-Йорк.М., где он занимается разработкой систем управления солнечным отоплением и инструментов проектирования для профессионалов солнечного отопления. Посетите www.solarlogicllc.com.

Для получения более эксклюзивного контента прочтите эту статью в цифровом издании!

3.1 Обзор плоских коллекторов

Плоские солнечные коллекторы, вероятно, являются наиболее фундаментальной и наиболее изученной технологией для систем горячего водоснабжения на солнечной энергии. Общая идея этой технологии довольно проста.Солнце нагревает темные плоские поверхности, которые собирают как можно больше энергии, а затем энергия передается воде, воздуху или другой жидкости для дальнейшего использования.

Это основные компоненты типичного плоского солнечного коллектора:

• Черная поверхность – поглотитель падающей солнечной энергии
• Покрытие остекления – прозрачный слой, пропускающий излучение к поглотителю, но предотвращающий радиационные и конвективные потери тепла с поверхности
• Трубки с теплоносителем для передачи тепла от коллектора
• Опорная конструкция для защиты компонентов и удержания их на месте
• Изоляция, закрывающая боковые стороны и дно коллектора для снижения тепловых потерь

Рисунок 3.1: Схема плоского солнечного коллектора с жидкой транспортной средой. Солнечное излучение поглощается черной пластиной и передает тепло жидкости в трубках. Теплоизоляция предотвращает потерю тепла при передаче жидкости; экраны уменьшают тепловые потери из-за конвекции и излучения в атмосферу

Кредит: Марк Федкин (с изменениями по Даффи и Бекман, 2013 г.)

Плоские системы обычно работают и достигают максимальной эффективности в диапазоне температур от 30 до 80 ^o C (Kalogirou, 2009), однако некоторые новые типы коллекторов, в которых используется вакуумная изоляция, могут достигать более высоких температур (до 100 ° C). ^o C).Благодаря применению селективных покрытий, температура застойной жидкости в плоских коллекторах достигает 200 ^o C.

Пробный вопрос

– Какие типичные материалы используются для изготовления пластин-поглотителей и крышек остекления?

Мы частично обсудили выбор материалов и их свойства в Уроке 2. Тем не менее, мы рекомендуем вам взглянуть шире и ознакомиться с текущими нововведениями в конструкциях с плоскими пластинами. Для обсуждения в этом уроке вас попросят поделиться тем, что вы нашли во время поиска, и описать современные материалы, которые помогают повысить производительность коллекционеров.

Некоторые преимущества плоских коллекторов заключаются в том, что они:

• Простота изготовления
• Низкая стоимость
• Улавливать как пучковое, так и рассеянное излучение
• На постоянной основе (не требуется сложное оборудование для позиционирования или слежения)
• Незначительное обслуживание

Плоские коллекторы устанавливаются лицом к экватору (т. Е. На юг в северном полушарии и на север в южном полушарии).Оптимальный наклон коллекторной плиты близок к широте расположения (+/- 15 ^o ). Если применяется солнечное охлаждение, оптимальный угол установки составляет Широта – 10 ^o , чтобы солнечный луч был перпендикулярен коллектору в летнее время. Если используется солнечное отопление, оптимальный угол установки составляет Широта + 10 ^o . Однако было обнаружено, что для круглогодичного применения горячей воды оптимальный угол составляет Широта + 5 ^o , что обеспечивает несколько лучшую производительность зимой, когда горячая вода более необходима (Kalogirou, 2009)

Опции транспортной жидкости

Плоские пластинчатые коллекторы могут использовать перенос тепла жидкостью или воздухом.

Вода – один из распространенных вариантов жидкой жидкости из-за ее доступности и хороших тепловых свойств:

• Обладает относительно высокой объемной теплоемкостью
• Несжимаемая (или почти несжимаемая)
• Имеет высокую массовую плотность (что позволяет использовать для транспортировки небольшие трубы и трубки).

Одним из недостатков воды является то, что она замерзает зимой, что может повредить коллектор или систему трубопроводов. Этого можно избежать, опустив воду из коллектора при низком потреблении солнечной энергии (ниже критического порога инсоляции).Датчики слива часто используются для контроля системы и обеспечения полного слива, поскольку замерзание воды в кармане может вызвать повреждение. Наполнение системы водой на следующее утро тоже не идеально. Возможные воздушные карманы в коллекторе могут быть проблемой, блокируя поток воды и снижая эффективность системы (Vanek and Albright, 2008).

Смеси антифризов можно использовать вместо чистой воды для решения вышеупомянутых проблем. Обычными компонентами антифриза являются этиленгликоль или пропиленгликоль.Эти химические вещества, смешанные с водой, требуют систем замкнутого цикла и надлежащей утилизации из-за токсичности. Номинальный срок службы антифриза вроде составляет около 5 лет, после чего его необходимо заменить.

Воздух может использоваться в качестве транспортной жидкости в некоторых конструкциях плоских коллекторов. Этот вариант лучше подходит для обогрева помещений или сушки сельскохозяйственных культур. Вентилятор обычно требуется для облегчения потока воздуха в системе и эффективного отвода тепла. Некоторые конструкции могут обеспечивать пассивное (без вентилятора) движение воздуха за счет тепловой плавучести.

Жидкости с фазовым переходом также можно использовать с плоскими коллекторами. Некоторые хладагенты входят в эту группу жидкостей. Они не замерзают, что устраняет проблемы, описанные выше для воды, и из-за их низкой точки кипения могут переходить от жидкости к газу при повышении температуры. Эти жидкости могут быть полезны в условиях, когда требуется быстрое реагирование на быстрые колебания температуры.

Коллекторное строительство

Ключевыми соображениями при проектировании плоского коллектора являются максимальное поглощение, минимизация потерь на отражение и излучение, а также эффективная теплопередача от пластины коллектора к жидкостям.Одним из важных вопросов является получение хорошей тепловой связи между пластиной абсорбера и заменами (трубами или каналами, содержащими теплоносители). Различные конструкции конструкции (показанные ниже) пытаются решить эту проблему.

Рисунок 3.2: Различные конструкции плоского коллектора в сборе. Цветовые коды: голубой – стеклянная крышка, синий – каналы для жидкости, черный – материал абсорбера, серый – изоляция. Некоторые конструкции (b, c) включают в себя каналы для жидкости в структуре пластины поглотителя, чтобы максимизировать теплопроводность между компонентами.Другие модификации (а, г) включают трубки и каналы, припаянные или приклеенные к пластине.

Кредит: Марк Федкин (с изменениями по Калогиру, 2009 г.)

В сборке пластина-канал могут использоваться различные методы крепления компонентов – термоцемент, припой, зажимы, зажимы, пайка, механические аппликаторы давления. Одним из факторов, влияющих на выбор метода сборки, является стоимость рабочей силы и материалов.

Далее мы рассмотрим передачу и баланс энергии внутри плоского коллектора.

Ссылки:

• Kalogirou, S.
