Расширительный бак отопления. Принцип работы. Давление мембранного бака.

Главная \ Полезное \ Мембранный бак « Назад 28.10.2014 06:58

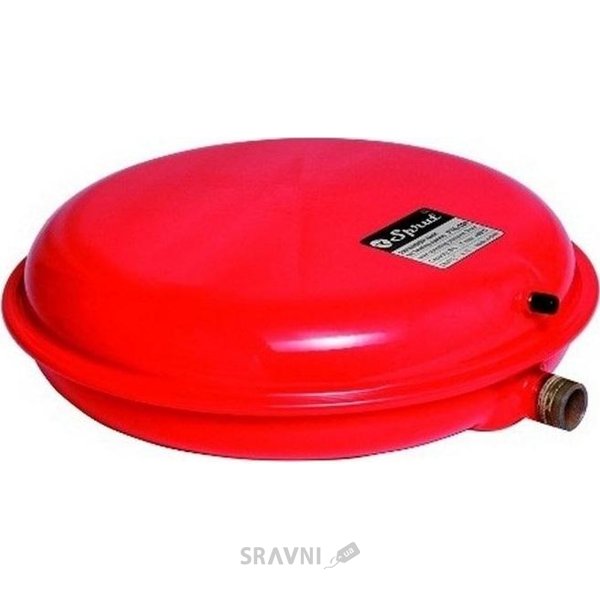

Расширительный бак (гидроаккумулятор) предназначен для компенсации увеличении объема воды при нагреве в системе отопления. Нагреваясь, вода увеличивается в объеме, а «излишек» воды уходит в расширительный бачок, тем самым не допуская срабатывания сбросного клапана, который обычно рассчитан на давление 3 бара. При остывании и уменьшении объема воды в системе, мембрана расширительного бака выталкивает воду обратно, не допуская критического падения давления в системе отопления при котором не включится котел.

Настенные котлы производители, как правило, комплектуют расширительными баками от 6 до 8 литров (зависит от модели) – на отопление, и от 2 до 3 литров – на санитарную воду (если есть встроенный бойлер). Баки объемом 6-8 литров рассчитаны на систему отопления вместимостью от 100 до 140 литров.

Поэтому, если ваша система вмещает больше теплоносителя, необходимо устанавливать дополнительный расширительный бак.



Каковы же признаки неисправности или недостаточного/избыточного давления расширительного бака?

1. Во время работы котла давление «скачет». То есть, при включении отопления, давление растет. При переключении котла на режим производства ГВС, начинает падать. При выключении и охлаждении котла давление падает меньше 1 или даже до 0 (бак совсем пустой)
2. Вы подпитываете систему отопления регулярно, видимых утечек нет (часто бывают в «теплых полах»), теплообменник исправен.



Как нужно подкачивать давление в расширительном баке:

1. Перекрыть отсечные краны на расширительный бак, слить воду с него. Если отсечных кранов нет, то открыть сливной кран на котле, слить воду с котла, давление должно быть на «0».
2. Замерить давление в расширительном баке манометром, сливной штуцер при этом должен быть открыт.
3. Насосом( к золотнику расширительного бака) качать воздух, пока не перестанет течь вода из сливного штуцера.
4. Спустить воздух с расширительного бака.
5. Накачать заново, проверяя давление манометром. Давление в расширительном баке должно быть 80% от рабочего давления  системы (нагретой).
6. Закрыть сливной штуцер расширительного бака.
7. Запитать котёл, если сливали, давление в холодной системе должно быть примерно 1-1.2бара.

зачем нужен, место установки, расчёт объема

Расширительный бак — важное звено отопительной системы. В данной статье мы расскажем о предназначении этого устройства, принципе его работы и способе подключения, а также рассмотрим ключевые критерии выбора мембранного бака для частного дома.

Расширительные баки разных объемов

Предназначение и принцип работы

В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя: она то скачет вверх, то, наоборот, уменьшается. При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное явление может спровоцировать образование гидроударов и разрушение отопительного прибора.

Во избежание таких неприятных ситуаций, излишнее количество теплоносителя вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.

Больше информации о предохранительном клапане в системе отопления можно найти тут

Для того, чтобы кислород не растворялся в воде и на стенках трубопровода не образовывались коррозийные процессы, вода в бачке отделяется от воздуха посредством эластичной мембраны.

Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10°С, его объем возрастает на 0,3-0,4 %. Поскольку жидкость не сжигается, образуется избыток давления, который направляется именно в расширительный бак.

Виды расширительных баков

Для разных систем отопления применяются различные виды расширительных баков, которые отличаются между собой формой, габаритами и расчетом. Однако, главный критерий, на основе которого выделяются типы расширительных баков — тип отопительной системы.

Виды мембранных расширительных баков

В закрытой системе отопления движение теплоносителя происходит благодаря циркуляционному насосу. Он не образует вспомогательного давления, а просто направляет воду по трубам. В подобной отопительной системе монтируется расширительный бак для отопления закрытого типа. Внешне он напоминает герметичную емкость, которая поделена на две части. Между ними расположена эластичная мембрана. В одном участке помещен воздух, другой предназначен для излишнего теплоносителя.

Из-за того, что в баке закрытого типа присутствует мембрана, его часто называют мембранным.

В открытой системе отопления циркуляционный насос отсутствует, поэтому здесь в качестве расширительного бака может выступать абсолютно любая емкость, к которой подведены трубы отопления.

Самый обычный вариант такого бака — это металлическая емкость, устанавливаемая на чердаке. Однако, у подобного варианта выделяется значительный изъян. Из-за того, что бак негерметичный, теплоноситель испаряется. Поэтому за ним постоянно нужно следить и в случае необходимости доливать. Вы можете осуществлять это собственноручно, но это не совсем удобно, потому что можно забыть пополнить запасы воды, что чревато поломкой системы.

Поэтому рекомендуется использовать автоматизированный контроль уровня воды.

Выбор мембранного бака

Чтобы подобрать наиболее оптимальный расширительный бак для системы отопления в вашем доме, следует учесть несколько рекомендаций, которые дают специалисты.

Если в вашем жилище смонтирована схема с естественной циркуляцией, то наиболее оптимальным вариантом станет — расширительный бак открытого типа. Открытую емкость можно как приобрести, так и изготовить собственноручно. Главное, произвести правильные вычисления объема бака.

Расширительный (мембранный) бак на отопление 24 л

Вопрос с выбором мембранного расширительного бака немного сложнее. Выбирая емкость, главное не спутать бачок для отопления с гидроаккумулятором для водоснабжения. Внешних различий у этих емкостей практически нет, поэтому будьте внимательны и обязательно читайте надписи на шильдике. На отопительном баке будет указана рабочая температура до 120°С и давление до 3 Бар. На гидроаккумуляторе температура до 70°С и давление до 10 Бар.

Помимо вышеописанного, выбирая расширительный бак для системы отопления, следует обратить внимание на такую составляющую, как возможность заменить “грушу” в случае ее поломки. Габариты устройства выбираются только после предварительного расчета бака закрытого типа.

Расчет объема

Для того, чтоб ответить, какой объем расширительного бака нужен для отопления, следует прибегнуть к расчету. Для этого нужно высчитать 10 % от объема теплоносителя в системе. Эти данные обычно рассчитываются на этапе разработки проекта.

Если они отсутствуют, то значение объема можно получить следующим образом: необходимо слить теплоноситель, а затем заполнить бак новым, при этом произвести его замеры (пустить через счетчик). Другой вариант — можно просто высчитать объем труб в системе и приплюсовать объем радиаторов, полученный результат и будет объем системы отопления. И уже от этой цифры рассчитать 10 %.

Еще один способ вычисления объема расширительного бака для отопления — воспользоваться формулой.

Вам понадобятся данные:

• объем системы — С;
• максимальное рабочее давление системы — Pмакс;
• начальное давление, с которого система начинает функционировать (этот показатель указан в паспорте) — Pмин;
• коэффициент расширения теплоносителя (для воды 0,4, для антифризов показатель указывается на этикетке, чаще всего в пределах 01,-0,13) — Е.

Зная все вышеописанные показатели, можно произвести расчет объема расширительного бака по формуле:

V= E*C* (Pмакс + 1) / (Pмакс + Pмин)

Объём расширительного бака

Расчеты не сложные, но если вы имеете дело с системой отопления открытого типа, вы и без этих значений можете подобрать расширительный бак, поскольку объем подобных емкостей практически не влияет на стоимость.

А вот расчет объема расширительного бака для закрытых отопительных системы лучше произвести, т.к. цена напрямую зависит ото объема.

Выбирайте бак с запасом объема, т.к. из-за недостаточного количества, система может быстро износиться или вовсе перестать функционировать.

Монтаж

Процесс установки расширительного бака в системе отопления находится в непосредственной зависимости от того, открытый или закрытый тип отопительной системы.

Открытая система

По большому счету открытое отопление — это один большой сосуд, в котором осуществляются конвекционные потоки.

Монтаж расширительного бака должен выполнять следующие функции:

• он должен быстро направлять нагретый теплоноситель вверх;
• должен обеспечивать свободную циркуляцию воздуха.

Исходя из вышеизложенных требований к расширительному баку, его размещение должно быть выполнено вверху конструкции. Обычно в частных домах, в качестве места расположения для подобных емкостей выбирают чердак либо разгонный коллектор (в однотрубной системе).

Стоит отметить и основные особенности самого бака, применяемого в системе отопления открытого типа:

• не предполагает наличие запорной арматуры;
• нет необходимости в наличии резиновой мембраны и крышки.

В качестве расширительного бака используется обычная емкость, в которую в случае необходимости можно долить воду (например, когда она испарилась).

Закрытая система

В случае, если в вашем доме система отопления закрытая, то установка расширительного бака характеризуется рядом особенностей:

1. Наиболее подходящим местом для подключения устройства считается тот участок, где нет завихрений, течение теплоносителя ближе всего к ламинарному. Поэтому лучше всего монтировать бак перед циркуляционным насосом.
2. Особое внимание стоит уделить размещению бачка в пространстве. Наиболее оптимальный вариант — когда жидкость попадает в емкость сверху. Это позволит полностью освободить от воздуха отсек с жидкостью.
3. Объем бака должен быть равен 1/10 части и более от объема всей жидкости в системе.

Обратите внимание! Часто в комплект отопительного котла входит расширительный бак и циркуляционный насос. Поэтому прежде чем приобретать эти устройства, убедитесь в том, что они вам необходимы. Иначе вы попросту потратите деньги впустую.

На примере рассмотрим, как осуществляется установка мембранной емкости.

1. Если вы подключаете расширительную емкость к функционирующей в данный момент системе отопления, то прежде всего нужно отключить оборудование и слить воду с батарей. Для того, чтобы вода стекала быстрее, рекомендуется открыть краны Маевского.
2. В случае использования пластиковых батарей, то монтаж должен производиться через разъемный элемент, именуемый «американкой». Первая часть этой детали прикручивается непосредственно к бачку, а другую нужно припаять к трубе. После чего обе части надо соединить между собой.
3. На следующем этапе разрезается труба отопления и монтируется тройник. Именно к нему подсоединяется труба от бака.
4. Далее осуществляется промывка и демонтаж фильтра грубой очистки.
5. После того как все необходимые элементы установлены, надо открыть краны и заполнить батареи водой. Уровень давления должен подняться до 1,2-1,3 кПа.
6. На заключительном этапе стравливается воздух и закрываются краны Маевского.

Перед расширительным баком установите кран. Благодаря этой детали вы сможете ремонтировать устройство, при этом не нужно будет спускать воду с радиаторов.

Обслуживание расширительного бака

Для того, чтобы расширительный функционировал максимально долго, без сбоев и неполадок, нужно соблюдать требования, выдвигаемые к обслуживанию устройства:

• осуществляйте проверку бака на на случай образования возможных повреждений — подтеки, ржавления и т. д.;
• раз в несколько месяцев нужно проверять начальное давление газового пространства на соответствие расчетному показателю;
• следите за целостностью мембраны. Если обнаружите какие-либо нарушения, то сразу замените ее;
• если вы не эксплуатируете бак на протяжении длительного времени, то слейте из него воду и храните устройство в сухом месте.

Для того, чтобы осуществить проверку расширительного бака отопления, первым делом отключите его от системы отопления, затем опустошите его и к ниппелю газовой плоскости подсоедините манометр. Если показатели давления ниже того, что было установлено в процессе установки расширительного бака, то через этот же ниппель надо накачать бак компрессором.

Мембрана — важный элемент, поэтому ее проверкой не стоит пренебрегать. Если во время проверки давления газового пространства, после того как вы слили воду, через дренажный кран продолжает поступать воздух, а давление в газовой полости уменьшилось до атмосферного, то вывод очевиден -мембрана пробита.

Для осуществления замены этой детали, в первую очередь, нужно отсоединить бак от системы отопления, а затем дренировать его. На следующем этапе надо сбросить давление газовой полости через ниппель и демонтировать фланец мембраны и достать саму мембрану. После этого, проверьте внутреннюю часть корпуса на наличие загрязнений и коррозийных процессов. В случае обнаружения — промойте корпус водой и высушите.

Подводя итог, можно прийти к выводу, что расширительный бак является неотъемлемым звеном отопительной системы. Для того, чтобы устройство максимально эффективно функционировало, не стоит пренебрегать правилами установки и эксплуатации.

Установка расширительного бака. На подачу или обратку?

Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.

Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака,  при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Что следует помнить при монтаже расширительного бака

⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.

⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.

⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.

⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос — неважно.

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.

Читайте так же:

Гидроаккумулятор и расширительный бак узнай отличия чтобы не тратить деньги зря

Чем отличается гидроаккумулятор для водоснабжения от расширительного бака

Гидроаккумуляторы для водоснабжения или мембранные баки для воды применяют давно и много. Бывает потребитель даже не догадывается, что для систем водоснабжения и отопления применяются баки различных типов. Некоторые неграмотные продавцы уверяют покупателей, что различия в цвете бака. Красные баки для отопления – расширительный бак, синие для вoдоснабжения – гидроаккумулятор. Так ли это? Чем же отличается бак на отопление от бака на водоснабжение?

Итак, расширительный бак для отопления, судя из названия, применяются для сглаживания, компенсации  расширения теплоносителя, воды вследствие ее нагрева  в закрытых системах отопления. В результате работы нагревательного котла, жидкость-теплоноситель в нем расширяется. Известно, что при каждом нагреве жидкости на 10 °С, ее объем увеличивается приблизительно на 0,3 %. Исходя из этого, если жидкость нагреется на 70 °С, исходный объем теплоносителя увеличится на 3 %. Жидкость практически несжимаема и если в системе отопления не будет предусмотрено дополнительное место, куда денется излишек жидкости теплоносителя, то будет разрыв системы. Чтобы не допустить этого, применяются расширительные баки для систем отопления. Бывают баки горизонтальные и вертикальные. На нашем сайте Вы сможно найти баки различных производителей Elbi, Zilmet, Спрут.

Посмотреть цены на расширительные баки

Для питьевой воды применяются уже другие баки – это баки для систем водоснабжения (гидроаккумулятор).

Мы на Насосвдом называем эти баки: гидроаккумуляторы для водоснабжения.

Для чего нужны они?

Первое, для запаса воды и поддержания нужного напора. Благодаря гидроаккумулятору, насос водоснабжения включается не каждый раз, когда мы набираем стакан воды, а  когда давление падает ниже установленного. Это конечно продлевает жизнь насосу. Ну и конечно, если купить гидроаккумулятор на 80л, 100л, 150л, 200л, 300л, то это уже реальный запас воды в доме. А в наше время запасы вода – вещь не лишняя.

Второе, гидроаккумулятор защищает систему от гидроударов. Гидравлический удар может появиться в трубах, если резко выключить или включить насос, быстро закрыть кран. Гидроудар может быть причиной прорыва трубопроводов и уменьшает время службы сантехнической арматуры.

По виду гидроаккумуляторы для водоснабжения и расширительные баки систем отопления одинаковы. Однако назначение и требования к использованию у них разные, значит и конструкция разная. Главное отличие гидроаккумулятора от расширительного бака заключается в материале изготовления мембраны, а также особенностях расположения воздушной и водяной полостей. Гидроаккумулятор представляет собой железный бак с мембраной в виде груши с водой внутри, на которую под давлением давит воздух, находящийся между корпусом бака и мембраной (грушей).

А расширительный бак для отопления разделен внутри резиновой мембраной на две полости: одна из них заполняется теплоносителем, а другая воздухом. Поэтому нельзя применять расширительные баки для отопления в системах водоснабжения, так как вода в системе водоснабжения будет соприкасаться со стенками стального бака, они постепенно поржавеют и из  Вашего крана может потечь ржавая вода.

Различны требования и к материалам, применяемых в изготовлении мембран. Мембраны для расширительных баков должны быть долговечны и выдерживать температуры до +90 °С.

Для систем водоснабжения температурные характеристики резины не так важны. Здесь имеет важное значение то, что есть частые циклы расширения-сужения и контакт с питьевой водой. Для материала мембран для гидроаккумуляторов нужно использовать эластичную пищевую резину.

Гидроаккумулятор состоит:

Металлическая емкость 1, внутри которой вставлена резиновая мембрана в виде груши 2 из пищевой резины. Фартук мембраны закреплен между фланцами 3 с помощью болтов 4. В верхней части бака имеется  тяга с патрубком

5, закрепленная гайкой 6. Патрубок служит для установки предохранительного клапана и воздухоотводчика. Нужно учитывать, что вода занимает не весь объем бака, а всего лишь его часть. Остальной объем занимает воздух под давлением. Давление воздушной подушки может регулироваться с помощью ниппеля 7, закрытого пластиковой крышкой 8.

Работа насоса заключается в подаче воды под давлением в трубы и, естественно, в грушу гидроаккумулятора. Мембрана – груша расширяется, при этом воздух, окружающий мембрану, начинает сжиматься. Наполнение бака водой происходит пока давление воды не уравняется давлением воздуха. Если водопотребления нет, давление в системе выравнивается с давлением отключения реле. Насос выключается. При открытии крана вода, вытесняемая давлением воздуха, поступает в первую очередь из гидроаккумулятора и только когда давление в системе упадет ниже установочного, реле давления включает в работу насос.

Расширительный бак для водоснабжения – виды, расчет, выбор

Автор Монтажник На чтение 17 мин. Просмотров 10.2k. Обновлено 08.12.2020

При монтаже систем автономного водоснабжения помимо водозаборных электронасосов используют автоматические приборы управления их работой, монтируемые по-отдельности или входящие в состав насосных станций. Один из основных узлов автоматики — расширительный бак для водоснабжения, являющийся незаменимым элементом и выполняющий в системе ряд важных функций.

Если для забора воды с небольших глубин применяют поверхностные насосные станции, в состав которых входит расширительный бак (гидроаккумулятор), то при использовании погружных электронасосов прибор приобретается отдельно. Перед покупкой подходящего гидроаккумулятора полезно знать их разновидности, схемы подключения, варианты монтажа и настройки приборов. Любому потребителю, самостоятельно занимающемуся монтажом автономной системы водоснабжения, не помешают знания о формулах расчета объема мембранного бака и критериях его выбора с учетом советов опытных специалистов.

Рис. 1 Расширительный бак для водоснабжения в частном доме

Какие функции выполняет расширительный бак в водоснабжении

Мембранный бак для водоснабжения — многофункциональный прибор, ни одна автономная система, за исключением использующих дорогостоящие погружные электронасосы с частотным управлением, не может обойтись без его использования. Чтобы ответить на вопрос, для чего нужен бак в системе, следует рассмотреть его конструктивное устройство и принцип работы.

Все мембранные баки состоят из двух основных частей, включающих в себя металлический бачок и внутреннюю эластичную мембрану с запрессованным в крышку корпуса входным штуцером. При работе электронасоса на закрытые краны вода поступает во внутреннюю эластичную оболочку и происходит ее растяжение (расширение), в определенный момент водоподача прекращается и гидробак остается в наполненном состоянии.

Когда краны открывают, вода из гидроаккумулятора поступает в систему с определенным давлением за счет сжатия эластичной мембраны до момента повторного запуска насоса, который снова качает воду для наполнения бака. Процессом включения-отключения электронасоса управляет реле давления, для его настройки на пороги срабатывания используют встроенный в систему манометр.

Рис. 2 Конструктивное устройство горизонтального бака

Расширительный бак для водоснабжения в качестве гидроаккумулятора

Из принципа работы гидробака понятно, что он накапливает (аккумулирует) некоторый объем воды в своем внутреннем эластичном баллоне или части корпуса. Благодаря этому в системе определенное время поддерживается нужное давление, а также создается некоторый запас воды, полезный в аварийных ситуациях при кратковременном отключении электричества, повреждениях водопровода, отказе электронасоса.

Некоторые домовладельцы устанавливают гидробаки большого объема внутри дома — это позволяет делать значительные запасы водных ресурсов.

Однако к большим объемам гидроаккумуляторов следует подходить с практической точки зрения — в крупногабаритных баках вода задерживается дольше и реже обновляется, поэтому при перерывах в водопотреблении велика вероятность ее порчи с неприятными для пользователя последствиями.

Гидробак для стабилизации напора в системе

Так как наполненная водой емкость гидробака отдает водные ресурсы в течение длительного времени, зависящем от его объема и потребления, ровное давление в водопроводе поддерживается длительной период времени. При отсутствии накопительной емкости трубопровод освобождался бы от водных ресурсов быстрее — это вызывало бы быстрое падение давления в системе и частое включение электронасоса.

Рис. 3 Принцип работы гидроаккумулятора

Расширительный бак для защиты от гидроударов

Защита от гидроударов — один из ответов на вопрос, зачем нужен гидробак. Принцип компенсации им гидроударов в системе заключается в следующем: при отключении — включении электронасоса происходит резкая остановка или движение водных потоков. При этом в силу инерционности вода оказывает физическое воздействие на оболочку трубопровода, запорную и регулирующую арматуру, передавая им свою кинетическую энергию. Узлы и детали водопроводной системы начинают смещаться, в результате чего происходит ослабление резьбовых и компрессионных соединений, крепежа трубопровода, появляется сбои в работе автоматики.

Эластичная накопительная емкость для системы водоснабжения в виде оболочки внутри гидробака при движении и остановке водного потока растягивается или сжимается в первую очередь — это позволяет предотвратить физическое воздействие на другие узлы водопровода.

Статья по теме:

Схема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Гидроаккумулятор для увеличения срока службы насосного оборудования

Принцип работы автоматики включения и отключения электронасоса состоит в реакции реле на заполнение емкости гидробака водой — как только внутренняя резиновая оболочка начинает растягиваться и оказывать сопротивление давлению водных масс, в определенный момент срабатывает реле давления и отключает электронасос. Понятно, что чем дольше заполняется водой внутренняя оболочка гидробака, тем большее время насос находится во включенном состоянии.

Аналогично при водозаборе вода из бака уходит медленнее и соответственно реле на включение электронасоса срабатывает через значительный промежуток времени.

Учитывая приведенные выше рассуждения понятно, что чем больше объем гидроаккумулятора, тем меньше количество циклов включения — отключения электронасоса и соответственно увеличивается продолжительность его функционирования вместе с управляющим реле.

Рис. 4 Гидробаки для отопительных систем – популярные бренды

Какие бывают типы мембранных баков

Закрытые гидробаки используют в системах отопления и водоснабжения, хотя они имеют одинаковое конструктивное устройство, у отопительных видов мембрана сделана из термостойкой резины, а наружная поверхность бака, в отличие от голубых для водоснабжения, окрашена в красный цвет.

Также физические параметры баков для водоснабжения и отопления отличаются предельно допустимыми параметрами рабочих давлений соответственно в 10 и 5 бар и как отмечалось выше, максимальной термостойкостью внутренних оболочек в 70 и 120° С.

Также расширительные баки для водоснабжения имеют следующие отличия:

1. По способу установки различают модели вертикального и горизонтального расположения, последние, как правило, имеют меньший объем и всегда используются в составе насосных станций.
2. Гидроаккумуляторы отличаются друг от друга объемами, самый малый из предлагаемых на рынке агрегатов рассчитан на 8 л, а наибольшую емкость имеет вертикальный гидробак бренда Wester, вмещающий 10000 л воды.
3. Материалом изготовления резервуаров гидробаков служит легированная сталь с высоким содержанием углерода, обладающая антикоррозионными свойствами, снаружи она обычно покрывается лакокрасочными материалами. Иногда баки производят из нержавейки, которая обладает более высокой сопротивляемостью коррозии.

Рис. 5 Разновидности мембран

Внутренняя оболочка гидробака изготавливается из следующих материалов:

• Натуральной каучуковой резины (Natural) белого цвета с рабочим температурным диапазоном от -10 до +70 °С, материал можно использовать для аккумулирования питьевой воды. Рабочий ресурс при полном растяжении оболочки из каучука составляет 10 – 15 тысяч сокращений, при наполнении водой не более 20% от объема предельное количество сжатий достигает 50 тысяч. К недостаткам натурального каучука относят способность микропор пропускать воду при высоких давлениях — в результате на внутренних стенках гидробака выпадает конденсат, вызывающий ускоренную коррозию металла.
• Синтетической этилен-пропиленовой резины EPDM со сроком службы, рассчитанным на 100 тысяч сокращений, оболочка предназначена для эксплуатации в гидробаках систем отопления, диапазон рабочих температур материала от -10 до +120 °С.
• Универсальной синтетической резины из бутила (Butyl) с ресурсом в 50 — 60 тысяч сокращений, подходит для систем с питьевой водой и часто устанавливается в гидробаки насосных станций, выдерживает температуры от -10 до +100 °С. Отличается от натурального каучука низкой водонепроницаемостью.
• Оболочки из резины SBR устанавливаются в гидробаках для работы с технической водой температурой от -10 до +100 °С.

По способу исполнения оболочки гидроаккумуляторов бывают плоскими и баллонного типа.

Также гидроаккумуляторы отличаются между собой конструктивным расположением мембран в корпусе бака.

Рис. 6 Гидробак со сменной оболочкой – внутреннее устройство

Мембранный бак со сменной мембраной

Гидробаки с данным методом крепления диафрагмы легко отличимы от аналогов наличием в передней части крышки из нержавейки (оцинкованной стали, пластика) с болтовым креплением.

В конструкции предусмотрена возможность замены внутренней оболочки, которая оснащена специальной горловиной и зажимается фланцем с помощью нескольких болтов. В гидробаках большого объема оболочка дополнительно фиксируется за хвостовой выступ в задней части к ниппелю, через который производится подкачка воздуха.

Основная задача при смене эластичного баллона — точно разместить его горловину в посадочном гнезде гидробака и не пережать при фиксации фланцевыми болтами. Преимуществом данного вида гидроаккумуляторов является отсутствие контакта воды с внутренней поверхностью металлического бака — это предотвращает коррозию и увеличивает срок службы прибора.

Бак со стационарной диафрагмой

В подобных конструкциях цилиндрический корпус состоит из двух половинок, при сборке резиновая диафрагма надежно запрессовывается между ними. Попадающая внутрь корпуса вода контактирует с внутренней поверхностью бака и оказывает на него негативное воздействие, ускоряя коррозию.

Чтобы предотвратить разрушение металла, внутренние стенки резервуара покрывают антикоррозионными составами. Конструкция с неразъемным соединением чаще используются в гидробаках отопления, техническая резина которых в отличие от пищевой имеет более высокие температурные характеристики и рассчитана на большее число циклов сжатия и расширения. К тому же диафрагма расширительных баков отопления не работает в режимах сильного сжатия и расширения, что еще более увеличивает срок ее службы и делает неразборную конструкцию оправданной с технической точки зрения.

Рис. 7 Материалы изготовления и конструктивное устройство мембранного бака со встроенной диафрагмой

Установка и настройка гидроаккумулятора

Установка бака в системе водоснабжения производится вместе с реле давления, сухого хода (при использовании погружных электронасосов) и манометром. В большинстве случаев для подключения этих приборов используют пятивходовой фитинг с отводами стандартных диаметров и резьбы для подключения: напорного трубопровода от электронасоса, внутридомовой водопроводной магистрали, реле давления, манометра и гидроаккумулятора. При монтаже обвязки гидроаккумулятора выполняют следующие операции:

1. В трубопровод, идущий от электронасоса, помещают фильтр грубой очистки от песка. Многие профессионалы и мастера специализированных фирм устанавливают вместо или вслед за фильтром очистки от песка прибор тонкой очистки, мотивируя это тем, что при таком расположении не будет загрязняться мембрана реле давления, являющаяся основным исполнительным элементом в автоматической системе управления. Однако подобное подключение к системе водоснабжения приводит к тому, что электронасос вынужден работать на фильтр тонкой очистки с низкой пропускной способностью — это потребует приложения большей мощности и может привести преждевременному выходу агрегата из строя из-за перегрузки (перегрева).
2. Далее за фильтром грубой очистки в линию помещают пятивходовой фитинг. К нему прикручивают реле давления и манометр. Для удобства пользования в случае выхода из строя, к примеру, гидроаккумулятора или любых элементов автоматики, в систему устанавливают отсекающие запорные краны. Один из них ставят на выходе пятерника, предназначенного для подключения к гидроаккумулятору, второй устанавливают на входе внутридомового трубопровода.

Рис. 8 Схема обвязки гидроаккумулятора с поверхностным насосом

1. Иногда требуется слить воду из гидроаккумулятора, в этом случае от запорного шарового крана откручивают гибкую подводку и освобождают резервуар, по аналогии поступают и с внутренней водопроводной системой, спуская воду через дополнительный кран в линии или через весь трубопровод в скважину.
2. Для нормального функционирования погружного электронасоса обязательна установка реле сухого хода. Для этого перед пятивходовым фитингом ставят тройник с боковым отводом, в который вкручивают реле.
3. Многие устанавливают шаровый кран в напорный трубопровод от электронасоса на входе пятивходового распределителя. Данное действие не совсем понятно с точки зрения логики (зачем нужен кран) — обычно в водопроводную магистраль на выходе погружного электронасоса или всасывающего напорного трубопровода поверхностной насосной станции ставят обратный клапан, предотвращающий стекание воды обратно в скважину через электронасос или трубу. А если понадобится слить воду из внешнего подземного трубопровода обратно в скважину, это можно сделать открыванием обратного клапана (дополнительного вентиля) — за счет уклона проложенного трубопровода к источнику она уйдет самотеком. К тому же при случайном закрытии шарового крана, его засорении, потере работоспособности, насос будет качать воду в закрытую систему без автоматики и выйдет из строя.
4. К запорным шаровым кранам подключают с помощью гибкой подводки гидроаккумулятор и внутридомовой трубопровод.
5. Собранный узел вместе с пятерником и элементами автоматики обычно крепят к стене помещения, в котором находится поверхностный электронасос, гидроаккумулятор. Если это невозможно по каким-либо причинам, пятерник прикручивают ко входному патрубку гидроаккумулятора напрямую или через переходной отрезок трубы, аналогичным образом поступают при подключении узла к электронасосу.

Статья по теме:

Насосные станции водоснабжения для частного дома. Возможно, читая, что такое расширительный бак для водоснабжения, будет интересно узнать, что из себя представляет, из каких элементов состоит и как работает насосная станция для водоснабжения, а также характеристики, как выбрать, производители и цены.

Рис. 9 Расширительный бак для водоснабжения с обвязкой в кессонном колодце

Настройка гидроаккумулятора

В любом гидроаккумуляторе на задней части корпуса имеется штуцер, рассчитанный на накачку воздуха ручным насосом с определенным давлением. Это делается для того, чтобы эластичный баллон функционировал в оптимальном режиме без критичных изменений своего физического состояния.

То есть, если давление воздуха внутри гидробака между стенками эластичного баллона и металлического корпуса будет выше минимального в системе, мембранная оболочка сожмется, потеряет свою форму и быстро выйдет из строя. Поэтому давление воздуха внутри гидроаккумулятора устанавливается с таким расчетом, чтобы оно никогда не превышало минимальное в системе, для приблизительных расчетов берется 10% уменьшение. Второй метод расчета нужного давления внутри гидроаккумулятора — умножение нижнего порога срабатывания реле на 0,9, к примеру, при предельном значении в реле 1,7 бар после умножения на 0,9 получим необходимое давление внутри гидробака 1,53 бара.

Настроить нужную разницу давлений в гидроаккумуляторе и системе можно двумя способами: в первом случае меняют нижний порог срабатывания реле, во втором — давление воздуха в мембране аккумуляторного бака.

К примеру, рассмотрим типовые значения порогов срабатывания гидравлического реле 1,4 — 2,8 бар и давления внутри гидроаккумулятора в 1,5 бар. В первом случае мы настраиваем реле на отключение при давлении в системе около 1,7 бар. Если необходимо регулировка расширительного бака для водоснабжения с изменением внутреннего давления, поступают следующим образом:

• Открывают запорный кран или откручивают гибкую подводку, сливая воду из гидроаккумулятора.
• Снимают защитную крышку с задней части, освобождают ниппель и вставляют в него автомобильный манометр, измеряя давление.
• Если его нужно уменьшить, просто стравливают воздух до получения нужных показаний манометра.
• Для увеличения давления внутри гидробака подключают к ниппелю обычный автомобильный насос и накачивает воздух до необходимого значения, периодически проверяя показания манометром.

Рис. 10 Таблица для расчета объема гидроаккумулятора

Расчет объема гидроаккумулятора

Подбор мембранного бака в первую очередь производят по его главному параметру — объему, если он мал, система будет работать неэффективно со слишком частыми включениями электронасоса и небольшими гидроударами. При превышении объема застой воды в баке может сделать ее непригодной для питья.

Для расчета объема гидробака используют следующую формулу:

Vt = 16,5 · Qmax/А · Pmax · Pmin/(Pmax – Pmin) · 1/Pg, где:

• Vt — объем гидробака;
• Qmax – подача воды в единицу времени, измеряется в литрах в минуту, стандартное водопотребление для одной семьи составляет 3м³/час или 50 л/мин;
• А – допустимое число включений электронасоса за один час, зависит от мощности агрегата, для большинства погружных моделей предельный показатель равен 20;
• Pmax и Pmin – величины давлений отключения и включения электронасоса в барах, их типовые усредненные значения соответственно 3 и 1,5 бара;
• Pg – давление воздуха внутри гидроаккумулятора в барах, рассчитывается умножением Pmin на 0,9 (0,9 х 1,5) = 1,35.

В результате получаем:

Vt = 16,5 · 50/20 · 3 · 1,5/(3 – 1,5) · 1/1,35 = 91,66 л

Как видно из таблицы на рис. 10, максимальный объем воды внутри любого расширительного бака не превышает 50% от его паспортных данных.

Расширительный бак для водоснабжения в различных системах – схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора — температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления — таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальный расширительный бак для водоснабжения в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод — кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту — использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке. Его второе немаловажное преимущество — нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху.

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей — озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

Советы по выбору оптимально подходящего бака

При выборе гидробаков руководствуются следующими соображениями:

1. Гидроаккумулятор со сменной оболочкой баллонного типа имеет ряд преимуществ перед изделиями со встроенной диафрагмой — позволяет менять баллон, что выгодно из-за не слишком высокого срока службы изделий из натуральных материалов. К тому же вода в баллонных баках не контактирует с его стенками — это снижает требования к коррозионной стойкости металлического резервуара.
2. Съемный фланец лучше подобрать из прочной нержавейки, имеющей высокий срок службы.
3. Необходимый объем гидроаккумулятора определяют по приведенным выше формулам, чтобы избежать расчетов, можно воспользоваться готовыми таблицами.
4. Материал баллона в системах забора питьевой воды выбирают из экологически чистой пищевой резины, лучше всего данным требованиям подходит бутил.
5. При покупке рассматривают производителей с учетом оптимального соотношения цены и качества, одними из лучших считаются гидроаккумуляторы Zilmet (холдинговая компания со штаб-квартирой в Италии), Reflex (Германия), понятно, что в качественных показателях им уступают агрегаты Джилекс и Wester российского производства, Аквасистем российской сборки из итальянских комплектующих.

Рис. 15 Стоимость популярных моделей гидроаккумуляторов 2019 г

Гидроаккумулятор — один из важнейших узлов в системе автономного водоснабжения, от физических параметров, конструкции и материалов изготовления которого во многом зависит ее функционирование. Чтобы выбрать подходящий агрегат, определяют его необходимый объем по несложным формулам или таблицам, далее подбирают модель из ряда брендов отечественного и зарубежного производства по оптимальному соотношению цены и качества, рассматривая материалы изготовления и руководствуясь отзывами, советами специалистов.

Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

• открытого типа;
• закрытые, снабженные мембраной.

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

• служит для компенсации расширения теплоносителя;
• производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

• бачок, установленный на чердаке, требует хорошего утепления;
• в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
• теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
• дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

• в виде диафрагмы;
• баллонного типа.

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

• количество теплоносителя в котловом баке – по паспорту;
• объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
• вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

зачем нужен и как правильно выбрать

Содержание статьи:

В автономной отопительной системе обязательно присутствует расширительный бак для отопления, или компенсатор. Его функция заключается в компенсации избыточного давления, которое возникает в системе при расширении теплоносителя вследствие нагрева. При быстром повышении температуры жидкий теплоноситель расширяется и возникает скачок давления, так называемый гидравлический удар. Он может разрушить элементы трубопровода и соединительной арматуры. Другие названия расширительного устройства: гидроаккумулятор, экспансомат.

Устройство и принцип работы расширительных баков для отопления

Системы отопления бывают открытые и закрытые. Соответственно, расширительные бачки отопления существуют открытого типа и закрытого.

Баки открытого типа

Открытый расширительный бак для отопления – это ёмкость в форме параллелепипеда, выполненная из нержавейки. Такой бак ставится в самой высокой точке открытой отопительной системы, обычно на чердаке.

Бак открытого типа

К бачку подключаются трубы:

• магистральная;
• циркуляционная;
• сигнальная, с запорным устройством.

В отопительной системе этого типа теплоноситель (вода) циркулирует естественным образом, без насосов. Несмотря на сравнительную дешевизну и простоту такого отопления, оно постепенно уходит в прошлое из-за многочисленных недостатков.

• В открытом баке теплоноситель постоянно испаряется, поэтому нужно контролировать уровень воды и по мере необходимости подливать. По этой же причине проблематично использовать другой теплоноситель, например антифриз – он испаряется ещё быстрее.
• Возможен перелив воды из бака, поэтому необходимо предусмотреть её отвод в канализацию или дренаж.
• Открытый расширительный бачок требует хорошей теплоизоляции, чтобы вода не замёрзла в сильные морозы.
• Для установки на чердаке потребуются дополнительные трубы и соединительные элементы.
• Воздух, попадая из расширительного устройства в систему, провоцирует коррозию трубопровода и радиаторов, а также приводит к появлению воздушных пробок.

Система с открытым компенсатором подходит для отопления небольших одноэтажных домиков. Более крупные дома отапливаются закрытыми системами.

Баки закрытого типа

Закрытый, или мембранный расширительный бак системы отопления, содержит внутри эластичную мембрану, которая делит внутренний объём бака-компенсатора на два отсека, газовый и жидкостный. В газовой части содержится воздух под давлением (в некоторых моделях – азот или инертный газ), а в жидкостную поступают излишки теплоносителя при нагреве.

Бак закрытого типа (мембранный)

Чем выше температура, тем больше заполняется жидкостная часть гидроаккумулятора. Газовая часть при этом сокращается и давление в ней возрастает. При достижении порогового значения срабатывает предохранительный клапан, лишнее давление сбрасывается. А когда отопительная система остывает, то происходит обратный процесс, и теплоноситель возвращается из бака в трубопровод.

Принцип работы мембранного расширительного бака

Есть два вида мембранных компенсаторов.

1. С мембраной диафрагменного типа. Это небольшие по размеру бачки. Диафрагменная мембрана в них несъёмная и не подлежит замене: если она порвётся, то придётся полностью менять прибор.
2. С баллонной (грушевидной) мембраной. Её можно менять при износе, она используется в крупных тысячелитровых баках.

Объем расширительных баков для отопления может варьироваться в широких пределах от двух до нескольких тысяч литров. Форма закрытого гидроаккумулятора – плоская либо цилиндрическая. В плоском расширительном баке мембрана-диафрагма расположена вертикально, в цилиндрическом горизонтально.

Стоит обратить внимание: мембранный компенсатор иногда ошибочно называют вакуумным расширительным бачком для отопления. Однако вакуум в этом устройстве не используется. В отопительной системе может быть вакуумный деаэратор для удаления из воды микропузырьков воздуха.

Установка мембранного расширительного бачка

В отличие от открытого, мембранный гидроаккумулятор можно для удобства обслуживания установить прямо в тепловом пункте, рядом с котлом. Обычно его ставят на прямом участке перед циркуляционным насосом, желательно так, чтобы вода (или иной теплоноситель) поступала в компенсатор сверху. Он обязательно должен быть снабжён манометром, предохранительным клапаном и подключён к обратке.

Гидроаккумуляторы объёмом до 30 л крепят на стену, более крупные устанавливают на полу. При монтаже на стене бак следует крепить надёжно, поскольку его вес резко увеличивается при заполнении водой.

В инструкции к прибору содержатся рекомендации по его правильному монтажу. Но лучше доверить эту ответственную работу специалистам.

Несколько мембранных баков в тепловом пункте

Важные рабочие характеристики и расчёт объёма компенсатора

При подборе расширительного бака учитывают максимальную рабочую температуру и давление. Например, теплоноситель может нагреваться до +120° С, а пиковое давление в расширительном бачке отопления может доходить до 6-10 бар (обычное среднее значение 2-4 бар). Поэтому важны характеристики мембраны, её долговечность, термостойкость, соответствие санитарным нормам.

Объём компенсатора зависит от объёма теплоносителя в целом в системе. Необязательно рассчитывать объём математически точно, часто применяют упрощённый метод: выбирают бак с ёмкостью, равной 10% от полного объёма теплоносителя. А если этот объём неизвестен, то исходят из мощности котла и вида приборов отопления. Соотношения такие: для батарей отопления принимают – 11 л/кВт, для тёплых полов – 17,5 л/кВт, для настенно-напольных обогревателей – 7,5 л/кВт.

Если ёмкость выбранного компенсатора оказалась недостаточной, то предохранительный клапан будет сбрасывать давление слишком часто. В этом случае достаточно приобрести и подключить параллельно ещё один расширительный бачок.

Довольно сложно учесть все нюансы, тем более что в каждом доме система отопления обязательно имеет свои особенности. Чтобы не ошибиться при выборе и монтаже устройства, лучше обратиться в специализированную компанию.

Видео: монтаж расширительного бака

Понравилась статья? Поделитесь с друзьями:

компенсационный бак – определение – английский

Примеры предложений с «компенсационным баком», память переводов

патент-wipo Компенсационный бак охлаждающей жидкости для контуров охлаждения двигателя внутреннего сгоранияcielo-abstract Разработанная методика подходит для оценки и оптимизации компенсационных баков систем распределения питьевой воды .WikiMatrix Многие дополнительные компенсационные баки были добавлены к более поздним клепсидрам в традициях Чжана Хэна. WikiMatrix не было компенсационных баков.Патенты-wipo Компенсационный бак для гидравлической моторной тормозной системыtmClassКомпенсационные баки для охлаждающей жидкостиpatents-wipoКомпенсационный бак для гидравлических моторных тормозных системWikiMatrixZhang Heng был первым, кто решил эту проблему, указанную в его работах от 117, добавив дополнительный компенсационный бак между резервуаром и притоком Vessel. scielo-abstract Мы выполнили в реальном масштабе оценку условий перемешивания и его влияния на качество воды в компенсационном баке системы распределения питьевой воды, расположенной в городе Кали, Колумбия.WikiMatrix Они предоставили безалкогольный баланс, который позволял сезонную регулировку напора компенсирующего резервуара и затем мог регулировать скорость потока для разной продолжительности дня и ночи. Patents-wipo Изобретение относится к упругой опоре резервуара для жидкости, предпочтительно компенсирующей. Бак гидравлического тормоза или системы сцепления мотоцикла, указанный бак прикреплен к рулю. WikiMatrix Чжан Хэн первым в Китае добавил дополнительный компенсирующий бак между резервуаром и приточным резервуаром, что решило проблему падения напора в резервуаре-накопителе.Патенты-wipoSaid поворотный клапан (20) управляется с помощью блока управления (54), в котором несоединенный впуск (60) поворотного клапана (20) находится в гидравлическом соединении с компенсационным баком охлаждающей жидкости (22). Crawl Работая вместе с датчиками ускорения и положения, системой управления и другими компонентами, такими как компенсационный бак для управления звуком, система обеспечивает высочайшую маневренность на всех скоростях, сбалансированную реакцию на изменения нагрузки и исключительно точное рулевое управление. scielo-abstract закачка индикатора, а также измерения температуры и свободного хлора для определения режима перемешивания внутри резервуара, времени пребывания, термического расслоения и изменений хлора в хранимой воде показали типичные характеристики компенсационного резервуара.WikiMatrixJoseph Needham заявляет, что: … разрешил сезонную регулировку напора в компенсирующем баке, установив стандартные положения для противовеса, градуированного на балке, и, следовательно, он мог контролировать скорость потока для разной продолжительности дня и ночи.

Показаны страницы 1. Найдено 334 предложения с фразой компенсирующий бак.Найдено за 17 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются.Имейте в виду.

Жители Chelmsford Commons, имеющие право на получение компенсации по спору о нефтяных резервуарах – Lowell Sun

CHELMSFORD – После судебной тяжбы, продолжавшейся еще в 2015 году, жители Chelmsford Commons вскоре получат компенсацию за неспособность их домовладельцев поддерживать свои нефтяные резервуары в 225- единица изготовленного жилого комплекса.

«Я думаю, это потрясающе», – сказал Итан Горовиц, управляющий директор Северо-восточного центра правосудия, который согласовывал условия сделки. «Я думаю, что это очень выгодно для жителей и бывших жителей Челмсфорд Коммонс.”

Судебная тяжба началась, когда Роза Лэйес, жительница Челмсфорд Коммонс, заметила утечку в своем масляном баке в 2014 году. Она предупредила арендодателя, и тот предоставил ей временный бак, но отказался платить за новый. Поскольку жители общины владеют своими домами, компания, владеющая RHP Properties из Челмсфорд Коммонс, штат Мичиган, сказала Лэйс, что она отвечает за техническое обслуживание и замену ее собственного резервуара. Тем не менее, Лэйс утверждала, что проблемы с цистернами для масла были покрыты ее ежемесячной арендной платой, и, имея двух маленьких детей, о которых нужно было заботиться, она не могла позволить себе новый бак.

Нефтяные компании отказались заправлять временный резервуар Лайеса в январе 2015 года, поэтому она и ее семья были вынуждены нормировать запасы нефти на зиму. В ту зиму температура в ее доме регулярно опускалась до 50. В августе 2015 года RHP изъяла цистерну из дома Лайеса.

В том же году она подала жалобу на RHP, утверждая, что их отказ от обслуживания и замены масляного бака нарушил закон штата. «Суть этого иска заключалась в том, чтобы определить, как для жителей Челмсфорд Коммонс, так и, откровенно говоря, для жителей по всему Содружеству, кто отвечает за техническое обслуживание этих топливных баков, цементной плиты, на которой должны располагаться топливные баки, топливопроводов – от топливного бака до дома, все те части системы жидкого топлива, которые находятся за пределами дома, но обслуживают только отдельные дома », – сказал Горовиц.

Layes получила 20 000 долларов в качестве компенсации ущерба плюс новый резервуар для масла от RHP, но она продолжала защищать своих соседей в коллективном иске. “РС. Лэйс была настолько предана борьбе за права всех своих нынешних и бывших соседей, что продолжила рассмотрение дела в Апелляционном суде, а затем снова в суде первой инстанции штата и федеральном суде первой инстанции, чтобы гарантировать, что каждый получит компенсацию за то, что она считала, что Chelmsford Commons не может обеспечить людей во время урока », – сказал Горовиц.

После долгих лет судебных разбирательств в 2019 году Апелляционный суд постановил, что домовладельцы несут ответственность за содержание резервуаров. В декабре Горовиц согласовал условия урегулирования: RHP должна жителям 550 000 долларов, или около 2 900 долларов на семью для жителей, которые жили в Chelmsford Commons в течение всего периода. RHP также платит 10 000 долларов на покрытие административных расходов по урегулированию, которые обычно покрываются из расчетного фонда, и 200 000 долларов фирме Горовица за их работу.

Джоэл Браун, президент RHP Properties, сказал в электронном письме, что «безопасность наших жителей – наш главный приоритет. Претензия, которую мы согласились урегулировать с некоторыми жителями Chelmsford Commons, была результатом изменений в законе Массачусетса, которые вступили в силу спустя много времени после того, как наши соглашения об аренде были первоначально заключены с этими жителями. В результате этого иска и урегулирования мы можем привести в соответствие с новым законом и скорректировать нашу политику в интересах прошлых, нынешних и будущих жителей.

«Как всегда, мы сосредоточены на наших жителях, и мы очень гордимся тем, что предоставляем высококачественные условия проживания тем, кто проживает в наших общинах», – говорится в заявлении.

Горовиц сказал, что жители вскоре получат письмо с подробным описанием вариантов урегулирования: принять платеж и отказаться от права предъявить иск RHP по вопросам, связанным с топливными баками, вмешаться и самостоятельно оспорить этот вопрос со своими адвокатами или возразить против урегулирование. Если жители возражают, они должны до февраля.18 для этого. Если суд одобрит урегулирование 22 апреля, жители должны получить свои чеки вскоре после этого.

Хотя Горовиц сказал, что Лэйс не была доступна для комментариев, он сказал, что она «очень довольна урегулированием. Она считает, что это действительно хороший результат для жителей Челмсфорд Коммонс ».

Когда к нам обратились за комментариями, жители Chelmsford Commons сказали, что они раньше сталкивались с проблемами со своим арендодателем. Вирджиния Карри, прожившая в этом районе 27 лет, сказала, что RHP была «худшим» домовладельцем, чем предыдущие владельцы.

«Они все время говорят, что собираются делать такие вещи, как замена нефтяных резервуаров, они должны положить под них плиту, они еще не сделали ничего из этого», – сказала она. Она добавила, что ее бак был настолько стар, что ее нефтяная компания отказалась наполнять ее бак, и ей пришлось искать другую компанию, которая могла бы поставлять ей масло. Она сказала, что вместо замены бака RHP послала кого-то покрасить ее бак черной краской, чтобы скрыть ржавчину.

«Я считаю, что они должны платить больше», – сказала она о поселении, – «но это только мое мнение, понимаете, потому что здесь много людей, которым нужны новые танки, и они не смогли их достать. .Она добавила, что ей также было предъявлено обвинение в вырубке деревьев на территории общин, которая ей не принадлежит, и что ее арендная плата значительно выросла с тех пор, как RHP перешла в собственность, почти до 700 долларов в месяц.

Кевин Коди, который жил в парке с 2013 по 2019 год, сказал, что бывший управляющий недвижимостью попросил его соскрести ржавчину со своего масляного бака за свои «усилия и деньги», но «я не чувствовал, что это было хорошо. идея шлифовать металл, чтобы он выглядел красиво », – сказал он. После того, как Коди отказался, менеджер попытался выселить его, но безуспешно.Несмотря на то, что выселение было неудачным, «оно омрачило всю мою квартиру», – сказал Коуди.

Несмотря на то, что Коди сказал, что урегулирование в размере 550 000 долларов было «вероятно лучшим, на что можно было надеяться практически», он скептически относился к тому, что жители не покроют расходы каким-либо другим способом. «Я боюсь, что в конце концов это обернется пирровой победой, потому что в самом деле, какой владелец бизнеса не перекладывает все до единой затраты на своих клиентов так или иначе?» он сказал. «Они найдут способ сказать, что их расходы выросли, независимо от того, повысились они или нет, они никогда не проводили аудит, они похоронят это в платах за канализацию, они закопают это в платах за воду.”

Если у нынешних или бывших жителей Chelmsford Commons есть какие-либо вопросы о поселении, посетите сайт chelmsfordcommonssettlement.com или свяжитесь с администратором поселения по телефону 1-888-233-2228. С Итаном Горовицем можно связаться по адресу [email protected].

Совет по компенсации выбросов из подземных резервуаров для хранения нефти Огайо

О Правлении

В Совет по компенсации выбросов из подземных резервуаров для хранения нефти штата Огайо (Совет) состоит из представителей правительства и промышленности и имеет основные ответственность за управление Фондом финансового страхования нефти (Фонд). Фонд источник денег, получаемый за счет обязательных сборов за резервуар, и доступный для правомочные владельцы подземных резервуаров для возмещения выбросов нефти убрать расходы.

Пожалуйста примечание: Совет не выдает разрешения на снятие, установку или ремонт резервуаров и не контролировать очистку релизов. Вместо, эти вещи делаются Бюро Положения о подземных резервуарах для хранения (BUSTR), агентство в рамках Полномочия Маршалов пожарной охраны штата Огайо.

Посетите нашу страницу поиска по публичным запросам!

Офис временно закрыт для посещения

По указанию губернатора Майка Девайна сотрудники Совета следят за рекомендуемые шаги, необходимые для продолжения работы при сохранении наши сотрудники и общественность. Чтобы помочь остановить распространение коронавируса в сообществе (COVID-19), наш офис закрыт. Хотя офис закрыт, Персонал Совета директоров работает удаленно, и Совет продолжает получать почту. и доставки как на его почтовый ящик, так и на физический адрес. Мы просим за ваше терпение, поскольку мы отвечаем на ваши потребности через нашу удаленную сеть.

Как всегда, звоните нам по телефону 800-224-4659 или 614-752-8963 или по электронной почте. нас на info @ petroboard.орг.

Заседание Правления

Следующее заседание Совета по выплате компенсации за выпуск UST Petroleum состоится Среда, 10 марта 2021 г., в 10:00 В свете продолжения Пандемия коронавируса (COVID-19), эта встреча будет проходить онлайн по видео конференция. Информация о том, как посетить эту виртуальную встречу, будет опубликовано на сайте не позднее 5 марта 2021 года.

C

лизать здесь график календаря 2021 года лет заседаний Совета директоров. Протоколы предыдущих встреч доступны на Страница встреч. Если вы хотите, чтобы вас поместили на список рассылки для получения информации о встречах, пожалуйста, напишите [email protected] или по телефону 800-224-4659.

Продление срока подачи

Совет по компенсациям за выпуск нефтяных UST продлит сроки подачи Заявлений в Фонд финансового обеспечения Право на участие, заявки на возмещение расходов, запросы на стоимость предварительное одобрение и все связанные запросы дополнительной информации.В продление срока вступило в силу 14 марта 2020 г. и останется в силе на 90 дней. Любые материалы, срок подачи которых истекает 14 марта 2020 г. и 12 июня 2020 г. будет продлен срок подачи заявок до 10 сентября, 2020. Ответственные стороны с вопросами по срокам подачи документов. рекомендуется обращаться в офис Совета директоров по телефону 614-752-8963 или 800-224-4659.

Подача претензий

Совет по выплате компенсации за выбросы UST на нефть требует представления все заявки на участие, предварительное утверждение стоимости и претензии возмещение должно быть в бумажном формате, независимо от того, Заявка также отправляется по электронной почте.В целях безопасности электронные письма с большим вложения подлежат отклонению; в случае отклонения – дату, когда письмо было попытка отправки НЕ будет принята в качестве даты отправки.

COVID-19 Обновление

Актуальная информация о COVID-19 доступна на сайте Огайо. Веб-сайт Министерства здравоохранения по адресу коронавирус.ohio.gov и по номеру горячей линии 1-833-4-ASK-ODH.

Последние изменения

Комиссия за резервуар на 2021 год
На заседании 18 ноября 2020 года Правление проголосовало за сохранение гонораров и суммы франшизы на текущем уровне для предстоящей программы 2021 года год.Сборы останутся на уровне 350 и 550 долларов за бак для 55000 долларов и Вычитаемые суммы в размере 11 000 долларов США соответственно.

Сертификаты охвата 2020

Заявки на получение сертификата покрытия 2020 года в настоящее время находятся на рассмотрении. обработаны и начиная с 15 июля 2020 г. , Сертификаты будут распечатаны и отправляется еженедельно.Чтобы проверить статус вашего сертификата и проверить квитанцию ​​об уплате взноса, посетите Правление веб-страница общественного запроса по адресу www.petroboardinquiry.org. Нажмите здесь, чтобы просмотреть 2020 Приложение к Свидетельству о покрытии.

Возмещаемый пробег

С 1 октября 2012 г. возмещаемая ставка миль Фондов основана на на личном автомобиле Управления общих служб возмещаемая ставка миль, действующая на момент поездки.По состоянию на январь С 1 января 2020 года эта ставка составляет 0,575 доллара за милю. Понесенные затраты на пробег составляют возмещаются Фондом по ставке, действующей на момент поездки. За Например, расходы на пробег, понесенные 1 октября 2011 г., будут возмещены Фонд по ставке, действующей на 1 октября 2011 года, или 0,45 доллара за милю. Ты можно просмотреть тарифы за мили Администрации общих служб на www.gsa.gov/m900. За вопросы по ставке возмещаемых миль, пожалуйста свяжитесь с нами.

Программа платежеспособности

Правление утвердило Программу платежеспособности, в соответствии с которой предыдущие владельцы и / или операторы нефтяных ЕСН, испытывающие финансовые трудности, могут подать заявку и получить определение своей способности платить просроченную Сборы Фонда финансового обеспечения. Чтобы получить право на участие в программе, ответственное лицо в настоящее время не может владеть или управлять нефтяными UST.Если ответственным лицом является физическое лицо, ответственное лицо может представить Приложение “Индивидуальная возможность платить взносы”. Если ответственное лицо корпорация, общество с ограниченной ответственностью или товарищество, пожалуйста, отправьте в Возможность корпораций платить комиссионные применение. Для помощи с заполнив заявку, пожалуйста свяжитесь с нами.

Учитывая Покупка танка?

В Правила Совета директоров требуют, чтобы покупатель подземных резервуаров для хранения должен был заплатить 500 долларов США за перевод объекта плюс любые неоплаченные сборы. и / или штрафы за резервуар (-а).Нажмите здесь для получения дополнительной информации об этом правиле, а также список пунктов, которые необходимо учитывать до и после покупки подземных резервуаров.

Невостребованные деньги

Проверьте из нашего невостребованные деньги список, чтобы узнать, имеете ли вы право на возмещение сборов!

Ключевые вопросы 2019: Нет.3 Компенсация водителю

Компания Daimler Trucks North America (DTNA) поставляет запатентованную Detroit ePowertrain для питания будущих Freightliner eCascadia и Freightliner eM2 в рамках стратегии Daimler Trucks по созданию единой базовой архитектуры для своей широкой линейки электромобилей с аккумулятором.

Его использование в Северной Америке расширяет возможности компании по выпуску CO₂-нейтральных коммерческих автомобилей.

DTNA также сообщила о планах инвестировать 20 миллионов долларов в производственный объект в Детройте, расположенный в Детройте, штат Мичиган., который будет служить источником компонентов Detroit ePowertrain в Северной Америке.

«Используя нашу Detroit ePowertrain для питания Freightliner eCascadia и eM2, мы даем покупателям Freightliner тот же уровень уверенности, что и в нашем портфеле с традиционными двигателями, который известен во всей отрасли как имеющий лучшую совокупную стоимость владения – без исключений. – сказал Ричард Ховард, старший вице-президент по продажам и маркетингу автомобильного сегмента DTNA. «Нигде покупатели не могут найти такого уровня производительности, поддержки, качества, преданности делу безотказной работы и инженерных знаний, как в нашем портфеле продуктов Detroit.Наши инвестиции в Детройт – и в город с таким же названием – знаменуют собой новую эру легендарного имени на мировом автомобильном рынке ».

Первоначально Detroit ePowertrain будет предлагать конструкцию eAxle, работающую от 400 вольт, и будет предлагаться в двух вариантах, подходящих для различных приложений коммерческого транспорта. Конструкция с одним двигателем имеет мощность 180 л.с. и максимальный крутящий момент до 11500 фунт-фут. крутящего момента, в то время как конструкция с двумя двигателями обеспечивает до 360 лошадиных сил и 23000 фунт-фут крутящего момента.

Detroit ePowertrain будет сопряжен с выбором из трех вариантов аккумуляторов для eCascadia и eM2, включая версию на 210 киловатт-час (кВтч), версию на 315 кВтч и версию на 475 кВтч. Батарейные блоки состоят из массивов литий-ионных призматических элементов. В первых предложениях Детройта ePowertrain максимальная дальность полета будет превышать 230 миль при полной зарядке для среднего грузового автомобиля eM2 и 250 миль для трактора eCascadia класса 8.

«Комбинация Freightliner и Detroit доставляла невероятные впечатления нашим уважаемым клиентам на протяжении более четырех десятилетий», – сказал Ракеш Анежа, глава подразделения eMobility в DTNA.«Интегрированная система ePowertrain из Детройта учитывает это наследие и переводит нас в новую эру отрасли, повышая эффективность работы и одновременно устраняя выбросы выхлопных газов».

Motorize Highway Hawk Flame Cover для компенсационного бака

Пламя Motorize Highway Hawk для компенсационного бака

1. Automotive
2. Motorcycle & Powersports
3. Детали
4. Детали корпуса и рамы
5. Баки для бензина и аксессуары
6. Защитные кожухи для бензобака
7. Motorize Highway Hawk Flame Cover для компенсационного бака

Пламенная крышка Motorize Highway Hawk для компенсационного бака
• Jaclo 6870-T679-AB – Смеситель Westfield с шариковыми ручками
• Угловой кронштейн 80/20 с двумя внутренними отверстиями, для 25-2525 – 25-4119 Упаковка из 10 штук
• oil-LIKIO Хлеборезка Машина для нарезки хлеба и сэндвичей Резак и пресс-формы Руководство по кухне
• Партнеры Бренд PT933260012PK Tape Logic 2600 Маскирующая лента, 1/2 x 60 ярдов, натуральная (упаковка из 12 шт.)
• Паронепроницаемый светодиодный фонарь мощностью 10 Вт с кабелем Lexan Globe-25 метров – Защитный кожух из нержавеющей стали
• DYNABRADE Крепление колеса (11914)
• Набор зубил для деревообработки, 10 предметов – Деревянные ручные инструменты с ящиком для хранения для резьбы и столярных работ – 6 долот, 2 столярных карандаша, 1 направляющая для хонингования и 1 точильный камень
• Essentials 24K Gold Двойной крючок для халатов
• Yellow Jacket 21563, Plus II 1/4 красный шланг, длина 36 (в упаковке 8 шт.)
• Набор напильников, 532-WRU, 5 предметов

Слайдер Sección

MARPAL SAC

Гендерный разрыв в оплате труда сократился, но мало изменился за последнее десятилетие

Гендерный разрыв в оплате труда сократился с 1980 года, но оставался относительно стабильным в течение последних 15 лет или около того.В 2018 году женщины зарабатывали 85% от заработка мужчин, согласно анализу среднего почасового заработка работников, занятых полный и неполный рабочий день, в США, проведенного Pew Research Center. Исходя из этой оценки, женщинам потребуется дополнительно 39 рабочих дней, чтобы заработать столько же, сколько мужчины в 2018 году.

Для сравнения, Бюро переписи населения обнаружило, что в 2017 году постоянные круглогодичные работающие женщины зарабатывали 80% от заработка их коллег-мужчин.

В 2018 году разрыв в заработной плате был несколько меньше для взрослых в возрасте от 25 до 34 лет, чем для всех работников от 16 лет и старше, как показал наш анализ.Женщины в возрасте от 25 до 34 лет зарабатывают 89 центов на каждый доллар, заработанный мужчиной в той же возрастной группе.

( Чтобы понять, как мы рассчитываем гендерный разрыв в оплате труда, см. Наш пост за 2013 год: « Как исследовательский центр Pew измерил гендерный разрыв в оплате труда »)

Предполагаемый разрыв в оплате труда мужчин и женщин в размере 15 процентов в 2018 году сократился с 36 центов в 1980 году. Что касается молодых женщин, то этот разрыв с течением времени сократился примерно на такую ​​же величину. В 1980 году женщины в возрасте от 25 до 34 лет зарабатывали на 33 цента меньше, чем их коллеги-мужчины, по сравнению с 11 центами в 2018 году.

Почему гендерный разрыв в оплате труда все еще сохраняется?

Большая часть разрыва объясняется измеримыми факторами, такими как уровень образования, профессиональная сегрегация и опыт работы. Сокращение разрыва во многом объясняется успехами женщин по каждому из этих аспектов.

Но другие факторы, которые трудно измерить, в том числе гендерная дискриминация, могут способствовать сохраняющейся разнице в заработной плате. По данным опроса Pew Research Center в 2017 году, около четырех из десяти работающих женщин (42%) заявили, что они подвергались гендерной дискриминации на работе, по сравнению с примерно двумя из десяти мужчин (22%), которые сказали то же самое.Одна из наиболее частых форм дискриминации связана с неравенством доходов. Каждая четвертая работающая женщина сказала, что зарабатывает меньше, чем мужчина, выполняющий ту же работу; только 5% мужчин заявили, что они зарабатывают меньше, чем женщины, выполняющие ту же работу.

И мужчины, и женщины видят неравенство на рабочем месте: по данным исследования, проведенного исследовательским центром Pew в 2014 году, 77% женщин и 63% мужчин заявили, что этой стране необходимо продолжать вносить изменения, чтобы обеспечить мужчинам и женщинам равенство на рабочем месте.

Семейные обязанности по уходу, особенно материнство, могут привести к сбоям в карьере женщин и могут повлиять на долгосрочные заработки.В опросе 2013 года женщины чаще, чем мужчины, говорили, что они сделали перерыв в своей карьере, чтобы позаботиться о своей семье. Примерно четыре из десяти матерей сказали, что в какой-то момент своей трудовой жизни они брали значительное количество свободного времени (39%) или сокращали свое рабочее время (42%), чтобы ухаживать за ребенком или другим членом семьи. Примерно четверть (27%) заявили, что они вообще бросили работу, чтобы выполнить эти семейные обязанности. Меньшее количество мужчин сказали то же самое. Например, только 24% отцов заявили, что они брали значительный отпуск, чтобы заботиться о ребенке или другом члене семьи.

Проведенный нами в 2016 году опрос работников, которые брали отпуск по уходу за ребенком, семейный отпуск или отпуск по болезни за последние два года, показал, что матери обычно берут больше отпуска, чем отцы после рождения или усыновления. Средняя продолжительность отпуска для матерей после рождения или усыновления ребенка составляла 11 недель по сравнению с одной неделей для отцов. Около половины (47%) матерей, которые отказались от работы в течение последних двух лет после рождения или усыновления, ушли на 12 недель и более.

Матери почти в два раза чаще, чем отцы, говорили, что отпуск отрицательно сказался на их работе или карьере.Среди тех, кто уходил с работы в последние два года после рождения или усыновления ребенка, 25% женщин заявили, что это отрицательно сказалось на работе, по сравнению с 13% мужчин.

Несмотря на то, что женщины увеличили свое присутствие на более высокооплачиваемых должностях, где традиционно преобладали мужчины, таких как профессиональные и управленческие должности, женщины в целом по-прежнему чрезмерно представлены на низкооплачиваемых должностях. Это также может способствовать возникновению гендерных различий в оплате труда.

Примечание. Это обновление сообщения, первоначально опубликованного 8 апреля 2014 г.

Никки Граф – бывший научный сотрудник, занимающийся социальными и демографическими тенденциями в Pew Research Center. Анна Браун – научный сотрудник, специализирующийся на исследованиях социальных и демографических тенденций в Pew Research Center. Эйлин Паттен – бывший аналитик-исследователь, специализирующийся на латиноамериканских, социальных и демографических тенденциях в Pew Research Center.

Фонд компенсации выбросов нефти – Часто задаваемые вопросы

PRCF Дом

---

Q1: Что такое PRCF?

Q2: Каков источник дохода для PRCF?

Q3: Как администрируется PRCF?

Q4: Кто имеет право на получение финансовой помощи от PRCF?

Q5: Как предоставляется финансовая помощь из PRCF?

Q6: Есть ли франшиза?

Q7: Каковы пределы покрытия?

Q8: Есть ли другие требования для покрытия?

Q9: Нужно ли вам заниматься маркетингом нефти, чтобы получить страховое покрытие?

Q10: Какие расходы может возместить PRCF?

Q11: Как PRCF рассматривает претензию?

Q12: Как PRCF определяет, являются ли расходы необходимыми и разумными?

Q13: Что мне делать, если я не согласен и хочу подать апелляцию на сумму возмещения PRCF?

Q14: Требует ли EPA или государство от владельцев резервуаров приобретения другой страховки, если они покрываются PRCF?

Q15: Если у меня есть другая страховка от загрязнения, я все еще застрахован от PRCF?

Q16: Как и когда я начну работать с PRCF и подавать заявку на возмещение?

Q17: Кто имеет право расследовать и устранять выбросы нефти?

Q18: Сколько времени нужно, чтобы получить возмещение?

Q19: Когда моя очистка будет завершена, останусь ли я под защитой PRCF от будущих выпусков?

Q20: Если я продам свою собственность до того, как будет проведена очистка или во время очистки, но до ее завершения, покрываются ли новые владельцы PRCF?

Q21: Не могли бы вы дать совет, как улучшить мой проект по очистке?

Q1: Что такое PRCF?

A: Фонд компенсации нефтяных выбросов (PRCF) – это управляемая государством программа, которая может оказать финансовую помощь владельцам нефтяных резервуаров в ликвидации нефтяных выбросов.PRCF был одобрен Агентством по охране окружающей среды в качестве приемлемого механизма финансового обеспечения подземных резервуаров для хранения нефти, которые регулируются в соответствии с 40 CFR часть 280. PRCF был учрежден в соответствии с Законом об инспекции нефти и компенсации за выбросы в 1988 году.

Q2: Каков источник дохода для PRCF?

A: PRCF получает доход от платы за инспекцию резервуара в размере 0,02 доллара США за галлон. В 20 финансовом году PRCF получает 19% собранных доходов; процентная доля снижается на 1% в год до 22 финансового года, когда процентная доля стабилизируется на уровне 17%.Остальная часть идет в Фонд строительства Капитолия, Фонд этанольного топлива и Фонд стимулирования инфраструктуры этанола. Плата за инспекцию резервуаров взимается Налоговым управлением Южной Дакоты в соответствии с контрактом с PRCF (полную информацию можно найти в SDCL 34A-13-20).

Начало страницы

Q3: Как администрируется PRCF?

A: PRCF находится в ведении Департамента окружающей среды и природных ресурсов (DENR). Секретаря DENR советует совет из пяти граждан, назначаемый губернатором.Есть офисы в Пьере и Митчелле.

Q4: Кто имеет право на получение финансовой помощи от PRCF?

A: Ответственное лицо или лицо, которое осуществляет опеку над имуществом ответственного лица, имеет право подать заявку на финансовую помощь от PRCF. Термин «ответственное лицо» относится к человеку, который владел или эксплуатировал резервуар или резервуарную систему во время или после выброса. Лицо, имеющее право на финансовую помощь от PRCF, называется «застрахованной стороной».Большинство владельцев танков получают страхование автоматически. Предварительная регистрация в PRCF не требуется.

Q5: Как предоставляется финансовая помощь из PRCF?

A: PRCF предоставляет финансовую помощь, возмещая застрахованной стороне определенные расходы, понесенные в результате работ по очистке от нефти. Застрахованная сторона может подать заявку в PRCF, если она подозревает или задокументировала утечку нефти.

Q6: Есть ли франшиза?

А: Да.За каждый случай взимается франшиза в размере 10 000 долларов США.

Начало страницы

Q7: Каковы пределы покрытия?

A: PRCF может покрыть необходимые и разумные расходы в размере до 1 000 000 долларов за один случай, за вычетом франшизы в 10 000 долларов. PRCF обеспечивает совокупное покрытие в размере 2 000 000 долларов США в год для владельцев резервуаров, имеющих более одного участка с утечкой нефти.

Q8: Есть ли другие требования для покрытия?

A: Да, но их немного.Большинство резервуаров для хранения нефти, которые протекли или разлились, закрыты, включая как подземные резервуары, так и надземные резервуары. Свяжитесь с офисом PRCF для получения дополнительной информации.

Q9: Нужно ли вам заниматься маркетингом нефти, чтобы получить страховое покрытие?

A: Нет. Любой, у кого произошла утечка или разлив из бензобака, или кто владеет недвижимостью, где произошла утечка, может подать заявление о возмещении расходов на очистку. Сюда входят домовладельцы, некоммерческие организации, предприятия, государственные учреждения и фермеры, а также продавцы нефти.

Q10: Какие расходы может возместить PRCF?

A: Необходимые и разумные расходы, связанные с ликвидацией разлива нефти, могут рассматриваться для возмещения. Сюда входят расходы на экологические консультации для оценки площадки, а также фактические расходы на очистку. Затраты на модернизацию существующего оборудования или на улучшение собственности специально не покрываются.

Начало страницы

Q11: Как PRCF рассматривает претензию?

A: PRCF обеспечивает два уровня проверки.Во-первых, специалист по расследованию претензий проверит условия на объекте, счета-фактуры и другую документацию, чтобы убедиться, что работа действительно была выполнена в соответствии с требованиями, а все материалы или оборудование соответствуют необходимым спецификациям. Затем следователи и инженерный персонал PRCF оценит расходы на предмет необходимости и разумности.

Q12: Как PRCF определяет, являются ли расходы необходимыми и разумными?

A: Как правило, расходы, понесенные в соответствии с приказом или рекомендацией Департамента окружающей среды и природных ресурсов или PRCF, считаются «необходимыми».Необходимые расходы подлежат возмещению только в том случае, если PRCF дал согласие до их понесения. Разумность определяется рядом факторов, в том числе условиями конкретной площадки и тенденциями местного рынка. Инструменты, используемые PRCF для определения разумности, включают внутренние инструкции по проверке затрат как на подрядные работы, так и на услуги экологического консалтинга, конкурентные расценки и специализированную компьютерную модель для оценки затрат на очистку.

Q13: Что я могу сделать, если я не согласен и хочу обжаловать сумму возмещения PRCF?

A: Любое решение о выплате, принятое PRCF, может быть обжаловано для дальнейшего рассмотрения Советом PRCF.Процедура апелляции установлена ​​в Законе об административных процедурах штата Южная Дакота, SDCL гл. 1-26.

Q14: Требует ли EPA или государство от владельцев резервуаров приобретения другой страховки, если они покрываются PRCF?

A: В большинстве случаев дополнительное страховое покрытие не требуется EPA или государством. PRCF был одобрен EPA как программа полного покрытия, которая отвечает требованиям финансовой ответственности как для корректирующих действий, так и для покрытия ответственности перед третьими сторонами.Однако при определенных обстоятельствах полное покрытие не предоставляется. Например, если о выбросе нефти было сообщено до 1 апреля 1990 г., PRCF не обеспечивает покрытие ответственности перед третьими сторонами. Свяжитесь с офисом PRCF для получения дополнительной информации.

Начало страницы

Q15: Если у меня есть другая страховка от загрязнения, я все еще застрахован от PRCF?

A: Да, но PRCF возмещает только второе страхование по сравнению с другими видами страхования.

Q16: Как и когда я начну работать с PRCF и подавать заявку на возмещение?

A: Представитель PRCF свяжется с вами при следующих обстоятельствах:

• вы сообщаете о выбросе нефти в Департамент окружающей среды и природных ресурсов;
• вы уведомляете DENR о своем намерении удалить, модернизировать или окончательно закрыть резервуар для хранения нефти; или
• вы представляете контракт на экологические услуги в PRCF для рассмотрения.

Наш представитель по урегулированию претензий будет работать с вами на протяжении всего проекта, чтобы помочь собрать необходимую документацию для подачи претензии. Конечно, вы можете связаться с PRCF в любое время, и не обязательно ждать, пока следователь PRCF сначала свяжется с вами.

Q17: Кто имеет право расследовать и устранять выбросы нефти?

A: Консультанты, которые проводят или наблюдают за очисткой нефти в Южной Дакоте, должны быть сертифицированы.Вы можете получить актуальный список сертифицированных специалистов или подать заявку на сертификацию, связавшись с Советом технических профессий Южной Дакоты по телефону (605) 394-2510 или посетив http://dlr.sd.gov/bdcomm/btp/ default.aspx.

Начало страницы

Q18: Сколько времени нужно, чтобы получить возмещение?

A: PRCF может рассматривать требование о возмещении только при соблюдении следующих требований:

• вы подали полный пакет заявок, формы запроса на оплату и подробную документацию о расходах, включая счета-фактуры;
• вы выполнили франшизу;
• , вы определили объем выпуска и представили приемлемый план очистки выпуска.

PRCF обычно может завершить рассмотрение претензии в течение 30 дней с даты получения. Это может варьироваться в зависимости от уровня очистки в масштабе штата и количества ожидающих рассмотрения претензий. Кроме того, рассмотрение некоторых претензий занимает больше времени из-за их сложности или трудностей с получением документации. Чеки возмещения обычно отправляются по почте в течение одной недели после завершения проверки.

Q19: Когда моя очистка будет завершена, останусь ли я под защитой PRCF от будущих выпусков?

А: Да.

Начало страницы

Q20: Если я продам свою собственность до того, как будет проведена очистка или во время очистки, но до ее завершения, покрываются ли новые владельцы PRCF?

А: Да. Новый хозяин может стать «прикрытой партией». Однако PRCF будет распознавать только одну застрахованную сторону за раз.

Q21: Не могли бы вы дать совет, как улучшить мой проект по очистке?

A: Всем застрахованным сторонам рекомендуется учитывать следующее:

• получить предварительное одобрение PRCF, прежде чем предпринимать какие-либо корректирующие действия, за исключением чрезвычайных ситуаций;
• сотрудничают с PRCF и Департаментом окружающей среды и природных ресурсов;
• проверять отзывы консультантов и подрядчиков и получать множество предложений;
• понимает, что ваши консультанты и подрядчики оценивают ваши расходы;
• спросите ваших консультантов и подрядчиков о недопустимых расходах;
• запросить детализированные счета-фактуры;
• задавайте вопросы и будьте в курсе.
