Компрессор виды: ВИДЫ КОМПРЕССОРОВ

Содержание

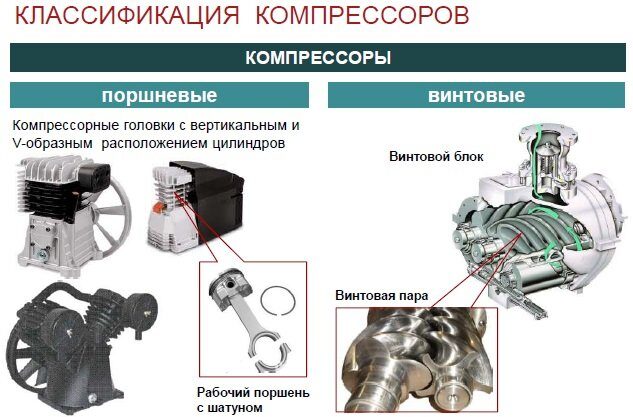

Типы поршневых компрессоров – виды приводов, классификация

Поршневые компрессоры – большая группа агрегатов, которые различаются устройством и принципом работы, конструкцией привода и рядом других параметров. Чтобы не ошибиться при выборе компрессорного агрегата, следует знать и различать типы поршневых компрессоров. Предлагаем узнать об их разновидностях подробно.



Виды компрессорных агрегатов

Есть множество признаков, по которым компрессорные установки отличаются друг от друга. Каждая модель подходит для тех или иных задач, поэтому важно учесть все признаки. Популярны следующие виды установок:

  • Одинарного и двойного воздействия.

  • Масляного и безмаслянного сжатия.

  • Горизонтальные, вертикальные, угловые.

  • Одноступенчатые и многоступенчатые.

По величине рабочего давления компрессорные агрегаты делятся на установки низкого, среднего и высокого давления – от 5 до 12 бар, от 13 до 100 бар, от 101 до 1000 бар соответственно. Есть и классификация поршневых компрессоров по типу установки: стационарные и мобильные. Первые преимущественно для промышленного и полупромышленного использования, мобильные часто используются в бытовой сфере, например, в мастерской.

Классификация по типу привода

Большое значение при выборе компрессорного оборудования имеет строение привода, посредством которого электродвигатель соединяется с коленчатым валом и шатуном поршня. По этому признаку выделяют два вида:

  • Прямой. Коленчатый вал находится на одной оси с валом электродвигателя. Соединение происходит непосредственно. Достоинства – высокий КПД, экономия электроэнергии, низкий уровень громкости.

  • Ременной. Поршневая группа и электродвигатель располагаются рядом друг с другом параллельно, их валы соединены ремнем. Достоинства – компактность, маленькие динамические нагрузки на запуске.

Такие типы приводов поршневого компрессора хорошо подходят для тех или иных условий эксплуатации, и нельзя однозначно сказать, какой вариант лучше. Ременные компрессорные установки оптимально подходят для продолжительных сеансов эксплуатации в промышленной сфере. Безременные модели отличаются меньшей мощностью по сравнению с ременными, по причине чего обычно эксплуатируются в полупромышленных целях.


Классификация по числу ступеней

От количества цилиндров и ступеней напрямую зависит КПД, производительность и рабочее давление установки – главные характеристики компрессорного агрегата. По числу ступеней устройства делятся на две категории:

  • Одноступенчатые. Воздух внутри такого устройства сжимается только один раз внутри одного цилиндра, после чего устремляется в магистраль и поступает в ресивер, откуда подается прямиком к потребителю.

  • Многоступенчатые. После сжатия в первом цилиндре воздух попадает в охладитель, где охлаждается и попадает во второй цилиндр, как правило меньшего размера, и только после этого идет в магистраль.

Большинство компрессорных установок по числу цилиндров делятся на одноцилиндровые, двухцилиндровые и трехцилициндровые. Первые широко используются в быту, а остальные два уже в промышленных задачах.

Чем больше количество цилиндров и ступеней сжатия, чем выше максимальное рабочее давление, и тем выше КПД и производительность оборудования. В многоступенчатых видах поршневых компрессоров большую роль играет эффективное охлаждение воздуха. Если его перегреть выше температуры +180°С, возникает вероятность взрыва с последующим возгоранием. Встроенный в агрегат компрессор предотвращает опасные последствия.

“Поршневые компрессоры – большая группа агрегатов, которые различаются устройством и принципом работы, конструкцией привода и рядом других параметров. Чтобы не ошибиться при выборе компрессорного агрегата, следует знать и различать типы поршневых компрессоров. Предлагаем узнать об их разновидностях подробно.


Виды компрессорных агрегатов

Есть множество признаков, по которым компрессорные установки отличаются друг от друга. Каждая модель подходит для тех или иных задач, поэтому важно учесть все признаки. Популярны следующие виды установок:

  • Одинарного и двойного воздействия.

  • Масляного и безмаслянного сжатия.

  • Горизонтальные, вертикальные, угловые.

  • Одноступенчатые и многоступенчатые.

По величине рабочего давления компрессорные агрегаты делятся на установки низкого, среднего и высокого давления – от 5 до 12 бар, от 13 до 100 бар, от 101 до 1000 бар соответственно. Есть и классификация поршневых компрессоров по типу установки: стационарные и мобильные. Первые преимущественно для промышленного и полупромышленного использования, мобильные часто используются в бытовой сфере, например, в мастерской.

Классификация по типу привода

Большое значение при выборе компрессорного оборудования имеет строение привода, посредством которого электродвигатель соединяется с коленчатым валом и шатуном поршня. По этому признаку выделяют два вида:

  • Прямой. Коленчатый вал находится на одной оси с валом электродвигателя. Соединение происходит непосредственно. Достоинства – высокий КПД, экономия электроэнергии, низкий уровень громкости.

  • Ременной. Поршневая группа и электродвигатель располагаются рядом друг с другом параллельно, их валы соединены ремнем. Достоинства – компактность, маленькие динамические нагрузки на запуске.

Такие типы приводов поршневого компрессора хорошо подходят для тех или иных условий эксплуатации, и нельзя однозначно сказать, какой вариант лучше.

Ременные компрессорные установки оптимально подходят для продолжительных сеансов эксплуатации в промышленной сфере. Безременные модели отличаются меньшей мощностью по сравнению с ременными, по причине чего обычно эксплуатируются в полупромышленных целях.


Классификация по числу ступеней

От количества цилиндров и ступеней напрямую зависит КПД, производительность и рабочее давление установки – главные характеристики компрессорного агрегата. По числу ступеней устройства делятся на две категории:

  • Одноступенчатые. Воздух внутри такого устройства сжимается только один раз внутри одного цилиндра, после чего устремляется в магистраль и поступает в ресивер, откуда подается прямиком к потребителю.

  • Многоступенчатые. После сжатия в первом цилиндре воздух попадает в охладитель, где охлаждается и попадает во второй цилиндр, как правило меньшего размера, и только после этого идет в магистраль.

Большинство компрессорных установок по числу цилиндров делятся на одноцилиндровые, двухцилиндровые и трехцилициндровые. Первые широко используются в быту, а остальные два уже в промышленных задачах.

Чем больше количество цилиндров и ступеней сжатия, чем выше максимальное рабочее давление, и тем выше КПД и производительность оборудования. В многоступенчатых видах поршневых компрессоров большую роль играет эффективное охлаждение воздуха. Если его перегреть выше температуры +180°С, возникает вероятность взрыва с последующим возгоранием. Встроенный в агрегат компрессор предотвращает опасные последствия.

Виды воздушных компрессоров

Компания «Cистемотехника» занимается производством и продажей энергетического оборудования.

Оказываем комплексные услуги по поставке, монтажу и обслуживанию систем бесперебойного электроснабжения по оптимальным ценам в Москве.

Для разных целей нужны разные типы компрессоров, поэтому на сегодняшний день существует достаточное количество разновидностей этого оборудования для промышленного и бытового использования.


По типу конструкции


  • Винтовые компрессоры состоят из двух вращающихся винтовых роторов, которые за счет сильного кручения и сжимают воздух, проходящий в зазоре между ними. Данный вид компрессоров могут иметь высокую производительность до почти 43 м3/мин, и рабочее давление в диапазоне от 5 до 14 бар. Благодаря своей выгодной конструкции винтовые компрессоры имеют высокий КПД и очень экономичны. Кроме того, они малошумные и не требуют отдельных изолированных помещений.

  • Спиральные компрессоры по сравнению с винтовыми появились не так давно, но уже успели найти широкое применение на промышленном рынке. Как понятно из названия основными элементами данного компрессора являются спирали, которые имеют противоповоротное устройство. Одна из спиралей всегда остается неподвижной, другая совершает круговые движения. Воздух подается в зазор между спиралями с внешней стороны и двигается к центру, постепенно сжимаясь. В такой конструкции почти нет трения среди движущихся деталей, что позволяет экономить на масле для компрессора. Максимальная производительность таких устройства достаточно не велика по сравнению с винтовыми – до 2,45 м3/мин, но возможное рабочее давлении при этом все также достаточно высокое от 8 до 10 бар.

По типу привода


  • Компрессоры с ременным приводом, которые конструктивно состоят из двух или более цилиндров, которые последовательно друг за другом прессуют воздух. В результате на выходе можно получить воздух с высоким уровнем сжатия. Такие компрессоры выпускаются производительностью в диапазоне от 0,13 до 42,94 м3/мин и рабочим давлением до 14 бар. Ременная же передача дает возможность использовать компрессор на низких оборотах, что повышает долговечность устройства.

  • Компрессоры с прямым приводом имеют более простую конструкцию. В данном случае поршень с электрическим двигателем имеет прямое соединение. Работа двигателя заставляет перемещаться поршень и сжимать поступающий воздух. Такие компрессоры отличаются более низким звуковым давлением, имеют достаточно высокие показатели рабочего давления от 5 до 13 бар, но более низкие показатели производительность от 0,19 до 8,36 м3/мин.

Кроме того среди компрессоров можно выделить масляные и безмасляные модели.

Масляные используют масло для уменьшения нагрева движущихся элементов. Данный тип компрессоров более распространен в производственной сфере, поскольку имеет высокую производительность (до 42,94 м3/мин) и низкую цену.

Безмасляные являются менее мощными, их максимальная производительность составляет 8,53 м3/мин, а рабочее давление до 10 бар. Поскольку в данных компрессорах не используются масло, то сжатый воздух получается без примесей, что позволяет использовать их в специфических отраслях промышленность.

Виды стоматологических компрессоров и правила выбора

Стоматологический компрессор вместе со стоматологической установкой является основной частью оснащения каждой клиники, поэтому при открытии стоматологического кабинета важно ответственно и грамотно подойти к выбору необходимого оборудования и техники. Это позволит оказывать медицинские услуги на высоком профессиональном уровне, что положительно скажется на имидже клиники и привлечет клиентов.

Устройство, обеспечивающее стоматологическую установку сжатым очищенным воздухом и без которого невозможно эффективное ее функционирование, называется стоматологическим компрессором. Главные требования к оборудованию – высокая чистота выходящего воздуха, низкий уровень шума, оптимальный объем и рабочее давление, а также отсутствие перебоев в работе агрегата.

Сегодня отечественные и зарубежные производители предлагают широкий выбор техники, рассчитанной на любые условия и особенности эксплуатации.

Виды компрессионного оборудования

Стоматологические компрессоры могут быть поршневыми, мембранными, винтовыми или центробежными. Преимущественно используются поршневые устройства, которые обеспечивают работоспособность нескольких стоматологических установок, отличаются отличными техническими характеристиками, надежностью и стабильностью в работе.

Устройство также может быть масляным и безмаслянным. Масляное компрессионное оборудование отличается небольшой ценой, низким уровнем шума и надежностью, но потребляют значительное количество электроэнергии. К недостаткам можно отнести возможность попадания масляных примесей в выходящий воздух, а это опасно для здоровья пациента. Безмаслянная конструкция более шумная, имеет меньший срок эксплуатации ввиду высокого износа деталей прибора. Однако выходящий воздух не будет содержать примесей.

Стоматологические компрессоры могут быть профессиональными и полупрофессиональными и будут различаться объемом двигателя, производительностью и рабочим давлением.

Критерии выбора компрессора

Выбирая устройство, прежде всего, нужно заострить внимание на технических характеристиках, классе и особенностях функционирования стоматологического компрессора. В правильно выбранном агрегате будут сочетаться высокое рабочее давление и производительность, а также оптимальный размер ресивера. Разберемся с технической составляющей устройства.

  • Рабочее давление и объем подаваемого воздуха. Это основные показатели для качественной работы установки. При этом важно точно определить необходимую потребность в сжатом воздухе, вычислив средний показатель. Значительное превышение необходимого для работы установок объема воздуха приводит к быстрому выходу из строя оборудования.
  • Объем ресивера. Ресивер представляет собой резервуар для хранения сжатого воздуха, в котором нормализуется давление, происходит охлаждение и аспирация конденсата. Выбирать объем ресивера, нужно исходя из потребностей клиники, при этом одинаково пагубно влияет на работу компрессора, как недостаток, так и избыток генерируемого воздуха. Внутри ресивер должен быть покрыт бактерицидными и антикоррозийным материалами, оптимальный КПД – 2-4 л/мин.
  • Уровень шума. Оптимальным показателем для удобной работы стоматолога будет значение до 60-80 дБ. Если компрессор устанавливается в кабинете, то потребуется дополнительный шумозащитный короб.
  • Радиатор. Устройство необходимо для охлаждения воздуха и обеспечения оптимальных условий эксплуатации.
  • Осушитель воздуха. Прибор уменьшает влажность выходящего воздуха до 80%, повышение этого показателя может привести к быстрому изнашиванию деталей.
  • Система фильтров. Данная система снижает уровень шума и не позволяет различным примесям попадать в выходящий воздух.
  • Дизайн и комфорт при использовании. Так как устройство не находится в зоне видимости, то внешние параметры несущественны и лучше выбрать более эргономичную модель.

Профессиональный и правильный выбор компрессора гарантирует качественную и бесперебойную работу стоматологических установок и специалистов клиники, поэтому к его выбору стоит подойти ответственно. Компания «Дарта» является производителем высококачественного оборудования и мебели для стоматологических клиник. Мы выполняем комплектацию оборудования в соответствии с индивидуальными требованиями конкретного покупателя и под любые потребности.

Как выбрать компрессор воздушный: виды, устройство и принципы работы

Главный рабочий элемент во всех машинах, работающих на сжатом воздухе – пневматический компрессор.

Для чего нужен пневмокомпрессор:

  • подключения пневматического инструмента и технологического оборудования на промышленных предприятиях, строительных объектах;
  • пескоструйка – очистка металла, дерева, бетона от старой краски, грязи, ржавчины;
  • сушка поверхностей;
  • подключение краскопультов для покрытия поверхностей лакокрасочными составами;
  • накачивание автомобильных шин;
  • мойка автомобилей;
  • закачивание газа в бытовые и производственные баллоны;
  • очистка засоров с рабочих мест в производственных цехах;
  • работы в домашнем хозяйстве, в гараже и т. д.

Если вы живете в городской квартире, то можно обойтись и без воздушного компрессора. Но, если у вас частный дом, гараж, домашняя мастерская или вы планируете заниматься ремонтом или мойкой автомобилей, то пневмокомпрессор облегчит вашу домашнюю работу и станет незаменимым, если вы займетесь бизнесом – покраской или ремонтом.

Критерии выбора компрессораКак правильно выбрать компрессор

Отечественные и зарубежные производители предлагают пользователям большое количество моделей пневмокомпрессоров на любой технологический процесс и бюджет.

Компрессоры воздуха различаются по следующим параметрам:

  • конструкция – масляный или безмасляный компрессор;
  • поршневой, винтовой и спиральный;
  • с прямым или ременным приводом. Какие технические характеристики компрессоров воздуха подойдут вашим потребностям?

Выбираем компрессор масляного или безмасляного типа

Все компрессоры выполняют функцию сжатого воздуха в магистрали пневматического инструмента. Какой компрессор выбрать для производственных целей и для дома – масляный или безмасляный?

Масляный компрессор

В пневмокомпрессорах масляного типа есть система смазки, предназначенная для минимизации нагрева вследствие трения. Масло обеспечивает герметичность насоса, детали инструмента меньше изнашиваются, и уменьшается шумность.

Если пневматический компрессор будет работать с краскопультом, то нужно учесть то, что в некоторых моделях не исключено попадание масла в краску. Делаем вывод – красить автомобиль составом, в котором может появиться масло, дело опасное. Можно, конечно, рискнуть. Для этого нужно установить новый воздушный фильтр, проконтролировать уровень масла.

Для любой иной покраски, например, фасада, масляный компрессор подойдет идеально.

Безмасляный компрессор

В таких пневмокомпрессорах масло тоже есть, но оно не контактирует с воздушным потоком. Результат – отсутствие примесей в подаваемом в систему сжатом воздухе. Масляные компрессоры имеют небольшие габариты и не требуют частого и сложного обслуживания.

Безмасляные пневмокомпрессоры востребованы в мебельном производстве и малярных мастерских.


Как работает воздушный компрессор


Пневмокомпрессор не только перекачивает атмосферный воздух, но и нагнетает его в ресивер – металлический баллон. Ресивер, в зависимости от конструкции компрессора воздуха, имеет вертикальное или горизонтальное расположение.

Главный параметр пневмокомпрессора – давление воздуха на выходе. Для его определения используется манометр, который дает возможность пользователю видеть и регулировать рабочее давление. Заметим, что в воздушных компрессорах отсутствует функция регулировки количества оборотов в минуту. Вы можете регулировать только давление.

Блок автоматики поддерживает заданную пользователем степень сжатия. Если в баллоне давление падает, блок автоматически включает компрессор, закачивающий в ресивер достаточное для продолжения работы количество сжатого воздуха, который направляется из воздушного компрессора на подключенный посредством быстроразъемных или резьбовых коннекторов пневмоинструмент.

Воздушный компрессор работает от бензинового или электрического привода. Какой компрессор выбрать для небольшой мастерской, дома или производственных нужд? Какие параметры воздушного компрессора будут соответствовать техническим условиям? Выбор компрессора – задача непростая, если вы не ориентируетесь в моделях, которые предлагают производители.

Какой компрессор выбрать – бензиновый или электрический

Для бытовых нужд, СТО, автомойки, покрасочной камеры правильный выбор – электрический компрессор воздуха, поскольку электродвигатель:

  • не требует сложного обслуживания;
  • имеет большом ресурс;
  • можно подключить к сети 220В или 380В.

Бензиновый компрессор выбрать можно, если для пользователя важна его высокая мощность. При этом такие машины довольно тяжелые, а двигатель внутреннего сгорания требует внимания, частого технического обслуживания и эксплуатационных расходов.

Чтобы выбрать компрессор электрический или бензиновый, обратите внимание на его параметры, определяющие и качество работы, и долговечность.

Какой компрессор выбрать – винтового или поршневого типа

Предлагаем вашему вниманию особенности каждой конструкции.

Поршневой компрессор

В компрессоре поршневого типа сжатие воздуха происходит за счет движения поршней в цилиндрах. Каждый цилиндр имеет пару клапанов – впускной и выпускной. Через впускной клапан воздух в цилиндр всасывается. Выпускной клапан подает в систему сжатый воздух.

Схема, как видите, простая и поэтому популярная. Поршневые компрессоры привлекают простой конструкцией, несложным обслуживанием и, главное, невысокой ценой. Если нужно подобрать компрессор с технологическими характеристиками, подходящими для бытовых нужд или задач небольшого производства, то поршневой агрегат будет верным выбором. Но имейте в виду, что устанавливать такой компрессор воздуха можно в помещениях, оснащенных системой вентиляции и отводом выхлопных газов.

В двигателе внутреннего сгорания поршень перемещается по цилиндру. Для снижения силы трения в ДВС обязательно должна быть система смазки. Это значит, что:

      • Необходимо своевременно заменять масло.
      • Чтобы частицы масла и влаги не попадали в воздушную систему, нужно установить систему фильтрации. Это увеличит цену пневматического компрессора, но без фильтра невозможно будет работать на покраске, кондитерском производстве и ряде иных производств.
      • Нужно будет постоянно следить за уровнем масла.

Ресурс поршневого пневмокомпрессора составляет несколько десятков тысяч моточасов, а КПД – 75%.

Винтовой компрессор

Сравнительно с поршневыми аналогами винтовые агрегаты требуют более сложного обслуживания. Компрессоры винтового типа обеспечивают более высокое давление в системе и привлекают КПД 95% и моторесурсом, который составляет 100 и больше моточасов.

В компрессоре винтового типа сила давления воздуха создается вращающимися винтами. Воздух в различных конструкциях двигается:

  • вдоль оси вращения мотора;
  • под действием центробежной силы, создаваемой вращающимися лопастями колесного ротора.

Производительность винтовых компрессоров может достигать 12 тыс. литров в минуту. Винтовой компрессор нужен там, где необходимо обеспечить:

  • подачу идеально чистого воздуха;
  • продолжительную круглосуточную непрерывную работу;
  • минимум энергозатрат;
  • минимум шума.

Производительность винтового пневмокомпрессора составляет 500-12000 литров в минуту.

Спиральный компрессор

 Это разновидность агрегата винтового типа. Разница в том, что оси роторов не параллельны. В результате устройство более компактно, но имеет недостаток – дорогое   обслуживание сложного механизма.

Какой компрессор лучше – прямого или ременного типа

Тип передачи определяет такие параметры компрессора, как производительность, срок эксплуатации, мощность и продолжительность непрерывной работы.

Прямой привод

Коаксиальный привод – несложная технологическая схема, которая используется исключительно в компрессорах поршневого типа. Здесь все предельно просто – коленвал (ротор) напрямую соединен со статором. В конструкции отсутствуют шестерни и маховики. Преимущества прямого привода – минимум деталей и, как следствие, небольшой вес, простой недорогой ремонт.

Недостаток – невысокая производительность, склонность к быстрому нагреву и перегреву. Для длительной работы пневмокомпрессоры с прямым приводом не годятся и поэтому используются в домашнем хозяйстве.

Ременной привод

Эта конструкция представляет собой пару колес, ведущее и ведомое колесо, соединенную ременной передачей. Привод всегда защищен кожухом, препятствующим попаданию на вращающиеся детали инородных предметов. Ведущее колесо, помимо передачи момента вращения, обеспечивает охлаждение механизма.

Ременная передача используется как в агрегатах винтового и поршневого типа и имеет следующие преимущества:

  • оборудование не перегревается, поскольку для поддержания рабочей температуры используется обдув;
  • двигатель имеет защиту от поломки, поскольку в критической ситуации первым порвется ремень;
  • возможность положительной работы даже в условиях больших нагрузок;
  • высокая производительность и рабочий ресурс.

Есть у ременных пневматических компрессоров и ряд недостатков:

  • Воздух в ресивер накачивается довольно медленно;
  • Конструкция более тяжелая и габаритная за счет колес ременной передачи;
  • Требуется постоянно контролировать целостность ремня;
  • Сложное техобслуживание.

Принимая решение выбрать компрессор с ременной передачей, имейте в виду, что для его установки понадобится ровная горизонтальная площадка. При небольшом уклоне машина может усиленно вибрировать и шуметь.

Как подобрать компрессор по техническим параметрам

При выборе компрессора пользователю следует ориентироваться на следующие характеристики:

  • расход воздуха;
  • количество поршней;
  • давление;
  • объем ресивера;
  • время непрерывной работы.

Рассмотрим эти параметры подробно.

Расход воздуха

От этого параметра зависят все остальные конструкционные и производственные характеристики пневматического компрессора. В устройстве для дома этот показатель редко превышает 200 л/мин. Этого более чем достаточно для подключения краскопульта, пульверизатора, пневмоинструмента, подкачки автомобильных шин. Для профессиональной работы компрессор выбирают в соответствии с техническими характеристиками пневмоинструмента.

Производительность – величина непостоянная и зависит от температуры атмосферного воздуха. Чтобы обеспечить стабильную работу, целесообразно подобрать компрессор с запасом производительности минимум 50%.

Поршневая группа

Различают 1-, 2- и 3-поршневые машины. Производительность устройств в пределах:

  • 1-поршневые – от 150 до 200 л/мин;
  • 2-поршневые – от 230 до 420 л/мин;
  • 3-поршневые – от 420 до 520 л/мин.
  • Соответственно различается и потребляемая мощность агрегатов.

    Давление

    Для бытового компрессора нормальный показатель – от 6 до 8 бар. Профессиональный агрегат с давлением от 8 до 10 бар – оптимальное решение для домашнего мастера небольшого покрасочного цеха.

    Объем ресивера

    Не будем перечислять объемы ресиверов различных производителей. Главное то, что в большой ресивер нагнетается большое количество атмосферного воздуха. Это значит, что пневмокомпрессор не придется часто отключать и за один рабочий цикл можно выполнить требуемый объем работ. Для бытовых целей более чем достаточно ресивера объемом 6-50 литров. Для СТО и небольшой мастерской – 100 и больше литров. На предприятиях для 200 или 500-литровых ресиверов выделяют отдельные помещения.

    Время непрерывной работы


    Время работы до достижения критической температуры зависит от наличия системы принудительного охлаждения. В этом плане для длительной работы безмасляные поршневые агрегаты не вполне пригодны.

    Как выбрать компрессор

    Если вы не готовы принять решение самостоятельно, наш инженер подскажет как правильно выбрать компрессор в соответствии с требуемыми техническими параметрами в рамках бюджета. Компания организовала точки продаж во всех крупных городах Украины. Доставку заказов обеспечивает Новая Почта.


    Компрессор холодильника: виды, технические характеристики

    Компрессор для холодильника — основной агрегат охлаждающего и замораживающего оборудования, от которого зависит его эффективность и функциональность. С его помощью осуществляется циркуляция хладагента по системе трубопровода. Это устройство не может использоваться как отдельный агрегат.

    Особенности

    Компрессоры, используемые в холодильном оборудовании, работают в иных условиях по сравнению с аналогичными агрегатами общего назначения:

    – при работе давление при всасывании и нагнетании изменяется в широком диапазоне;

    – возможно растворение масел хладагентами, что приводит к ухудшению смазки узлов агрегата;

    – пар имеет низкую температуру и может содержать в своем составе частицы жидкости;

    – интенсивный режим охлаждения может стать причиной конденсации хладагента в цилиндре;

    – используемые хладагенты обладают высокой текучестью и проницаемостью;

    – повышенные требования к надежности, КПД, величине моторесурса и ряда других.

    Поршневые модели

    Этот агрегат работает на хладоне и аммиаке, и имеет электрическую мощность не менее 5 кВт. Они имеют ограничение по степени повышения давления, разности давлений, температуре и усилия в поршне, как того требует стандарт.

    Наибольшее распространение получили следующие виды компрессоров для холодильной техники:

    – Бескрейцкопфные аммиачные и фреоновые. Они бывают вертикальными и угловыми. Блок-картерное исполнение обеспечивает достаточную прочность и жесткость конструкции. Такая компоновка оборудования более удобная. Чаще всего оно прямоточное. Для обеспечения защиты от гидравлических ударов цилиндры имеют ложные крылышки. Аммиачные агрегаты предусматривают рубашечное водяное охлаждение, а фреоновые — воздушное.

    К достоинствам поршневых компрессоров относят быстроходность, небольшую массу и компактные размеры. Это оптимальный вариант при необходимости обеспечить малую производительность.

    Недостатки этих агрегатов связаны со сложностью доступа к узлам, размещенным в блок-картере.

    – Крейцкопфные. Расположение цилиндров них горизонтальное оппозитное. Агрегаты относятся к машинам двойного действия, и имеют высокую производительность. Они могут работать с использованием аммиака, пропана, пропилена, и предусматривают водяное охлаждение.

    Основной недостаток связан с высокой чувствительностью к гидроударам.

    Винтовые компрессоры

    Компрессоры этого типа находят широкое применение, и оборудованы одним или двумя роторами. Аппараты относятся к машинам объемного действия с постоянной геометрической степенью сжатия. Винтовые модели компрессоров бывают сухими и маслозаполненными. В последних в рабочее пространство впрыскивается достаточно большой объем масла, которое играет роль уплотнения, и служит для смазки и охлаждения. Благодаря маслу шумность работы аппарата заметно снижается.

    Достоинствами этих агрегатов принято считать:

    – высокая быстроходность и уравновешенность конструкции, что исключает вибрацию;

    – небольшие габариты и масса;

    – отсутствие пульсаций при подаче;

    – производительность плавно регулируется в широком диапазоне;

    – КПД практически не изменяется при работе на переменных режимах;

    – помпажный режим отсутствует;

    – гидроудары не влияют на работоспособность машины;

    – отсутствие клапанов и трения в деталях обеспечивает высокую надежность и долговечность агрегата;

    – компрессор прост в обслуживании, а его работа автоматизирована и управляется дистанционно.

    Несмотря на множество преимуществ, винтовые компрессоры работают шумно, и нуждаются в охлаждении при значительном повышении давлении.

    Производительность этих машин регулируется путем перемещения золотника по продольной оси ротора. При его смещении в направлении нагнетания происходит уменьшение рабочей длины винта, что приводит к снижению производительности. При запуске происходит полная разгрузка компрессора.

    Спиральные компрессоры

    В конструкцию этого агрегата входят две спирали — подвижная и неподвижная, с помощью которых осуществляется нагнетание. Неподвижная зафиксирована на корпусе, а подвижная — на эксцентрике. Их профиль тщательно подобран, и образуют камеры, по которым происходит движение газа.

    Как правило, спиральные компрессоры используют для работы с безмасляными газами. Их конструктивные особенности позволяют получить определенные преимуществами перед аналогичным оборудованием:

    – мотор работает в менее нагруженных условиях;

    – при прохождении хладагента через корпус происходит интенсивный отбор тепла;

    – газ подается равномерно;

    – высокая надежность;

    – бесшумная работа.

    Активному внедрению этих машин препятствует ряд недостатков:

    – сложность изготовления;

    – малая производительность.

    Спиральные компрессоры постоянно совершенствуются, что позволяет продвигать на рынке высококачественные образцы, способные конкурировать с аналогами других типов.

    Турбокомпрессоры

    К оборудованию этого типа относят центробежные компрессоры с высокой производительностью. Турбокомпрессоры находят применение при производстве промышленного холода с использованием мощного оборудования. Они имеют 2-3 секции с 3-7 ступенями. Промежуточное охлаждение и ступенчатое дросселирование осуществляется за счет патрубков, расположенных между секциями.

    Производительность агрегата регулируется входным регулирующим аппаратом. При этом производительность может изменяться в диапазоне 100-50% от номинальной величины.

    Турбокомпрессоры работают на высоких оборотах. поэтому в приводе используется понижающий редуктор.

    Компрессоры герметичного, полугерметичного и открытого типа

    Конструкция герметичного компрессора подразумевает его размещение в одном корпусе с двигателем. При этом охлаждение осуществляется за счет прохождения хладагента. Эти машины отличаются экономичностью, компактными размерами и универсальностью. Мощность этого оборудования не превышает 35 кВт.

    Полугерметичные компрессоры используются при необходимости получения высокой мощности с использованием компактного оборудования. Их мощность достигает 350 кВт. В большинстве случаев это поршневые и винтовые модели. Компрессор и электродвигатель помещены в разборный корпус, что существенно облегчает ремонт и обслуживание оборудования. Режимы регулируются путем закрытия части клапанов, работающих на всасывание. К достоинствам таких машин относят компактность при большой мощности, а также ремонтопригодность.

    Основная конструктивная особенность компрессора открытого типа – внешний двигатель, что делает его громоздким. Несмотря на это, агрегат обладает рядом преимуществ, и находит применение для получения промышленного холода. Механическая часть компрессора приводится валом, который выходит за его пределы, поэтому нуждается в надежном уплотнении. Скорость вращения компрессора и двигателя совпадают или выше (если используется ременная передача и подобран диаметр шкива).

    К преимуществам компрессоров открытого типа относят:

    – запуск может осуществляться на холостом ходу, что позволяет разгрузить двигатель;

    – высокая надежность;

    – простота ремонта и обслуживания;

    – регулировка работы очень удобна за счет использования инверторов.



    Виды медицинских компрессоров – Статья

    Медицинские компрессоры — оборудование, которое используется для создания очищенного воздуха, затем используемого в лечебных манипуляциях в стоматологии, хирургии, реаниматологии, интенсивной терапии. Медицинские компрессоры безмасляные, поскольку к качеству очищенного воздуха в клинической деятельности предъявляются высокие требования, и в поданном через оборудование газе не должно быть никаких посторонних примесей.

    Компрессор подаёт воздух или к пациенту напрямую, или встраивается в централизованную систему подачи медицинских газов. Размеры варьируются: например, в некоторых учреждениях высока потребность в компактном оборудовании, особенно если названные учреждения не имеют централизованной системы. Некоторые приборы могут оборудоваться автономными источниками питания, обеспечивающими бесперебойную работу даже в случае неполадок электроснабжения.

    Чем медицинский безмасляный компрессор отличается от промышленного

    В первую очередь, от промышленного медицинский компрессор отличается безмасляностью: прибор может напрямую подавать воздух в аппараты жизнеобеспечения, являясь совершенно безопасным для ослабленных пациентов.

    Во-вторых, у них понижен уровня шума и вибраций. В стандартной комплектации уровень производимого устройством шума не превышает 57 дБ — установленной санитарной нормы. Низкий шумовой уровень достигается за счёт использования звукопоглощающего кожуха.

    В-третьих, компрессоры медицинские стоматологические и тем более для ИВЛ оборудованы системами автоматизации, которые гарантируют, что никакое отключение электропитания не прервёт работу аппаратов жизнеобеспечения.

    Виды медицинских компрессоров по конструкции

    Три самые распространённые разновидности — поршневые, винтовые и спиральные.

    • Поршневые — самый старый вид, работа которого основывается на движении поршня в камере. Из-за этого возникает перепад давления, всасывающие и нагнетательные клапаны, поджатые пружиной, начинают двигаться автоматически. Всасывание может быть односторонним и двусторонним, дополнительно поршневые медицинские компрессоры классифицируются по расположению цилиндров: вертикальные, угловые, оппозитные, с Y-образным расположением.
    • Винтовые вместо поршней используют два винтовых ротора и синхронизирующие шестерёнки для безмасляных медицинских моделей. Они производительнее поршневых, в том числе за счёт отсутствия клапанов, и несколько мощнее. Делятся по типу привода на прямые и ременные, а также двухступенчатые, в которых используются не два ротора, а четыре.
    • В спиральных компрессорах применяются спирали, одна из которых остаётся неподвижной, а вторая двигается эксцентрически, обеспечивая нагнетание воздуха. В отличие от взаимодействия двух роторов, спирали никогда не касаются друг друга, поэтому меньше изнашиваются, особенно при условии максимальной предварительной очистки воздуха, что является обязательным в компрессорах ИВЛ, стоматологических и иных аппаратах медицинского типа.

    При подборе модели нужно смотреть на потребности учреждения. Большое значение имеет расположение ресивера: он может быть встроенным и выносным. Модели со встроенными компактнее, но и более шумные, в выносных ресивер подключается к основной аппаратуре посредством длинного гибкого шланга и часто находится в отдельном помещении.

    Вы можете получить консультацию по медицинским компрессорам у оператора нашей компании — просто позвоните, и он ответит на любые вопросы.

    что такое компрессия — SAMESOUND

    Современная музыка немыслима без компрессии. Компрессор был и остаётся одним из самых мощных инструментов в арсенале звукорежиссёра, оказывающим чуть ли не ключевое влияние на качество звука конечного микса. Вместе с тем компрессия остаётся загадкой для многих музыкантов: все знают о существовании компрессоров, то и дело советуют друг другу что-нибудь пожать, но до конца не понимают принципов работы эффекта. Из этого материала вы узнаете, что такое компрессия, как она изменяет сигнал, а также какие бывают компрессоры и как ими пользоваться.


    Компрессию нельзя назвать сложным эффектом, однако её применение связано с неопределённостью — предугадать конечное влияние на звуковой сигнал непросто, слишком многое зависит от исходного звука. Так или иначе, основные принципы работы этого эффекта выделить можно. Из этого материала вы узнаете, как работает компрессия звука, какие настройки отвечают за работу эффекта, а также как ей пользоваться.

    Что такое компрессия

    Компрессия аудио или сжатие аудио — процесс уменьшения динамического диапазона сигнала. Динамический диапазон отражает разницу между самыми громкими и самыми тихими частями сигнала. Компрессор сжимает динамический диапазон, устраняя слышимую разницу между громкими и тихими частями.

    После обработки компрессором тихие и громкие отрезки становятся ближе друг к другу, сигнал приобретает более ровное звучание. В итоге сигнал лишается перепадов уровня: резких рывков по громкости вверх и неожиданных провалов вниз, в которых звук становится заметно тише. Более того, компрессор способен дополнительно увеличить или уменьшить общий уровень сжатых частей, что помогает вывести сигнал на нужную для микса громкость.

    Сжатие динамического диапазона устраняет естественные перепады громкости, которые могут возникнуть при пении или игре на инструменте. Представьте, что вы записываете партию ритм-гитары, состоящую из ровного приглушённого чёса в течение тридцати секунд. Люди — не машины, исполнить партию с одинаковой атакой и громкостью каждого звука не выйдет чисто физически: в записанном сигнале неизменно будут более тихие или слишком громкие звуки. Компрессор устранит недостатки: тихие части станут громче, громкие — тише.

    Как работает компрессор

    Принцип работы компрессора прост: устройство анализирует сигнал и ослабляет уровень самых громких моментов в нём. Во время работы компрессор работает с транзиентами (англ. Transients) — самыми энергичными отрезками сигнала.

    Транзиенты

    Транзиенты представляют собой начальные моменты возникновения звука, в которых сигнал звучит максимально громко. Так как транзиенты являются самыми громкими моментами сигнала, компрессор воздействует именно на них.

    Увидеть транзиенты легко — просто найдите на звуковой волне самые размашистые части. Проще всего увидеть их в партии рабочего барабана: каждый удар по барабану характеризуется начальным пиком с последующим сужением. Начальный мощный пик показывает момент зарождения звука — транзиент.

    Наличие транзиентов само по себе не портит сигнал. С их помощью подчёркивается динамика звука, которая нужна миксу. С динамикой всё звучит кайфовее: никому не интересно слушать трек, в котором музыка постоянно держится на одном уровне. Слушателю нужны перепады, чтобы получать удовольствие от музыки.

    Цель применения компрессора — улучшить естественную музыкальную динамику сигнала, а не уровнять или сделать его громче.

    При работе с компрессором нужно ослабить транзиенты, а также подтянуть слишком тихие части сигнала, чтобы вывести его в общие границы уровня громкости. Задача звукорежиссёра при сжатии аудио заключается в выравнивании уровня без убийства динамики и характера. Именно здесь кроется главное правило работы с компрессором: для поиска подходящих параметров нужно слушать изменения динамики, а не тембра.

    Какие настройки влияют на работу компрессора

    За работу компрессора отвечают несколько ключевых параметров — порог срабатывания, соотношение, атака и спад. Каждый из них определяет, как именно компрессор сожмёт сигнал.

    Порог срабатывания (Threshold)

    Порог срабатывания (англ. Threshold) определяет, в какой момент компрессор включается в работу. Порог устанавливается в децибелах. Любой сигнал, чей уровень оказывается выше заданного значения, сжимается компрессором.

    Порог срабатывания компрессора устанавливает границы для сигнала

    Устанавливая порог срабатывания, вы определяете, насколько громким может быть сигнал до того, как он будет сжат компрессором. Низкие значения ослабят меньшую часть сигнала до определённого уровня, а компрессор включится в работу только при появлении особенно агрессивных пиков. Высокие значения, наоборот, ослабят большую часть сигнала — компрессор будет жать практически всё.

    Для установки подходящего порога срабатывания нужно определить, какие части сигнала являются самыми проблемными, и к какому эффекту от сжатия вы стремитесь. Подумайте, в чём проблема: нужно приструнить громкие транзиенты, выбивающиеся из микса, или усилить хвост спада сигнала, чтобы он стал более заметен? В первом случае ставьте низкий порог срабатывания, чтобы подавить вылеты, во втором — повышайте порог, чтобы увеличить громкость.

    Порог срабатывания должен быть таким, чтобы вы слышали работу компрессора только в тех частях сигнала, которые нужно исправить. Конкретное количество назвать сложно — слишком многое зависит от исходного звука и целей, которые вы решаете сжатием.

    Соотношение (Ratio)

    Соотношение (англ. Ratio) определяет в какой пропорции ослабляется сигнал, вышедший за заданный порог срабатывания. Параметр устанавливается коэффициентом: например, 2:1, 4:1 или 7:1.

    Соотношение

    Коэффициент показывает соотношение обработанного сжатого сигнала к исходному необработанному. Чем выше первое число в соотношении, тем активнее компрессор ослабляет сигнал.

    При малом первом числе компрессия применяется мягко и едва заметно: соотношения до 4:1 можно применить ко всему миксу. Чем больше первое число, тем интенсивнее сжимается сигнал и тем заметнее работа компрессора.

    Обычно параметр соотношения устанавливается в пределах от 1.5:1 до 10:1. Более высокие соотношения применяются при работе с лимитерами.

    Выбирать соотношение нужно только после того, как установлен порог срабатывания. Для поиска идеального варианта слушайте изменения динамики по мере увеличения цифр. Повышать соотношение лучше до тех пор, пока работа компрессора не станет очевидна — в этот момент сжатие начинает деструктивно влиять на сигнал. Как только влияние компрессора становится заметным, откатите ручку соотношения на один-два пункта назад, чтобы достаточно сжать сигнал, но не убить его характер.

    Атака, спад и колено (Attack, Release, Knee)

    Параметры атаки (англ. Attack) и спада (англ. Release) — две стороны одной медали. Оба параметра отвечают за временные особенности работы компрессора:

    • Атака определяет, как быстро компрессор реагирует на сигнал, выбившийся за установленный порог. Чем меньше атака, тем быстрее происходит ослабление.
    • Спад задаёт время окончания работы компрессора. Параметр определяет время, через которое компрессор «отпускает» сигнал, возвращая его на исходный уровень, переходя в режим ожидания следующего пика.

    Атака и спад определяют, как именно сигнал будет ослаблен при превышении порога срабатывания — моментально или постепенно.

    Атака и спад компрессора

    Совместная работа параметров является ключевым моментом в достижении естественной компрессии звука: слишком быстрая атака моментально убивает транзиенты, быстрый спад неестественно быстро отпускает сигнал, делая динамику нестабильной.

    В некоторых моделях компрессоров атака и спад дополнены параметром колена компрессии (англ. Knee). Колено может быть мягким (плавным) или жёстким (острым), что влияет на резкость активации компрессора.

    Колено компрессии

    При мягком колене компрессор аккуратно переходит от исходного сигнала к сжатому, и обратно: сигнал сжимается не моментально, а постепенно, что маскирует переход и делает компрессию менее заметной. Более мягкий переход полезен при высоких соотношениях компрессии, чтобы лучше скрыть работу эффекта.

    При остром колене сжатие применяется резко, компрессия становится заметнее. Применять острое колено лучше при низких соотношениях сжатия, когда работа эффекта незаметна сама по себе.

    Типы компрессоров

    Все существующие аппаратные и программные компрессоры можно разделить на четыре типа:

    • Оптические компрессоры;
    • Компрессоры с переменной крутизной;
    • FET-компрессоры;
    • VCA-компрессоры.

    Основные отличия между разными типами устройств — в методиках определения пиковых моментов и ослабления сигнала. Несмотря на то, что компрессоры всех четырёх типов эффективны в сжатии аудио, они не универсальны: каждый тип компрессора лучше приспособлен для определённых задач.

    Оптические компрессоры (Optical Compressor, Opto Comp)

    Оптические компрессоры (англ. Optical Compressor, Opto Comp) были одними из первых устройств, созданных для сжатия звукового сигнала. Внутри оптических компрессоров установлен фотоэлемент и источник света (лампа или светодиод). Источник света напрямую связан с напряжением поступающего звукового сигнала, поэтому принцип работы оптических компрессоров прост: чем сильнее входящий сигнал, тем ярче горит лампа и тем активнее сжимается звук.

    Оптический компрессор Teletronix LA-2A

    Уникальность оптических компрессоров заключается в реакции фотоэлемента на источник света, которая происходит с небольшой задержкой. По этой причине оптические компрессоры более плавно применяют атаку и аккуратно возвращают сигнал к исходному состоянию. Сигнал захватывается быстро, но возвращается с некоторым замедлением, что делает эффект сжатия особенно плавным.

    Оптические компрессоры характеризуются колоризацией звука — сжатый сигнал приобретает дополнительные краски и приятную теплоту. Использовать такие компрессоры можно на любых источниках, хотя особенно хорошо они жмут вокал, струнные и бас. Оптика популярна у звукорежиссёров для сведения музыки, хотя для мастеринга такие компрессоры менее приспособлены из-за относительно фиксированных настроек.

    Компрессоры с переменной крутизной (Variable-Mu Compressor)

    Вместе с оптическими устройствами, компрессоры с переменной крутизной (англ. Variable-Mu Compressor) являются одними из основных типов компрессоров в музыкальной индустрии. Ламповые устройства, изредка называющиеся вариаторами, характеризуются особым характером обработки, придающим сигналу дополнительное богатство и теплоту.

    Компрессор с переменной крутизной (Variable-Mu) General Electric BA7A Tube Limiter

    Устройства с переменной крутизной работают с помощью лампы, управляющая ослаблением уровня на основе изменяющегося напряжения входного сигнала. Из-за лампы подобные устройства медленнее реагируют на изменения сигнала, но взамен предлагают его гармоническое обогащение — звук становится насыщеннее и теплее.

    Среди основных отличий компрессоров с переменной крутизной — сжатие с мягким коленом и постепенно увеличивающееся соотношение сжатого и не сжатого сигнала. Последнее особенно интересно: чем дольше сигнал находится в цепи сжатия, тем выше становится соотношение компрессии и тем круче становится колено, что позволяет выравнивать сигналы без риска разрушить их структуру.

    Из-за менее агрессивного характера обработки, устройства чаще всего применяются не для укрощения транзиентов, а для выравнивания общего уровня сигнала. Также компрессоры с переменной крутизной отлично справляются с «тонкими» сигналами, которые после обработки становятся жирнее благодаря дополнительным гармоникам. Наконец, медленная атака, присущая таким устройствам, помогает склеить треки на шинах и посылах.

    FET-компрессоры (FET Compressor)

    Компрессоры на основе полевого транзистора (англ. FET Compressor, Field Effect Transistor Compressor) относительно новые устройства в музыкальном мире. Изначально FET-компрессоры разрабатывались как более подходящая для работы с транзиентами альтернатива оптическим компрессорам и компрессорам с переменной крутизной. Наличие транзистора позволяет FET-устройствам быстрее реагировать на сигнал, а значит быстрее сжимать его.

    FET-компрессор UREI 1176 Limiting Amplifier

    FET-компрессоры отличаются сжатием с особо яркой колоризацией звука: транзисторные устройства неизменно украшают сигнал, что стало основой звука многих коллективов. Вместе с тем такие девайсы отличаются более резким звуком, с налётом дисторшна. «Феты» универсальны — их можно применять на ударных, вокале, клавишных и струнных, на шинах и посылах. Тем не менее считать транзисторные устройства заменителем оптики или вариаторов не стоит — часто FET-компрессоры работают в связке с аппаратами других типов.

    VCA-компрессоры (VCA Compressor)

    Компрессоры на основе управляемых напряжением усилителей (англ. VCA Compressor, Voltage Controlled Amplifier Compressor) работают на основе схемы, в которой используются усилители, управляемые поступающим напряжением (такое вот масло масляное). Наличие усилителя даёт полный контроль над атакой и спадом, а также обеспечивает более плавную работу компрессора.

    VCA-компрессор SSL G-Series Console Bus Compressor

    Внутри VCA-компрессоров установлен блок транзисторов, определяющих входное напряжение и на основе этих данных определяющих степень ослабления сигнала. Такой подход обеспечивает большую управляемость устройства: пользователь может гибко настроить любой параметр работы, при этом само сжатие отличается чистотой — VCA-устройства практически не окрашивают сигнал.

    VCA-компрессоры отличаются высокой гибкостью: они одинаково хороши для сведения и мастеринга, устранения непослушных транзиентов и повышения общего уровня сигнала. Их можно применять для обработки любых инструментов, шин и посылов.

    Вместе с тем не стоит воспринимать VCA как универсальное средство на все случаи жизни. из-за простоты реализации качество обработки VCA-компрессоров сильно разнится от устройства к устройству. Используемые производителями транзисторы и блоки схем могут прекрасно справляться с сжатием вокала, но совершенно не подходить для ударных.

    Виды компрессии

    С точки зрения использования, компрессор — простое устройство. Достаточно поместить компрессор на канал и задать необходимые настройки, чтобы эффективно сжать сигнал. Тем не менее за время существования компрессоров звукорежиссёры выработали два основных способа применения компрессии.

    Условно компрессию можно разделить на два вида:

    1. Последовательная (серийная) компрессия аудиосигнала;
    2. Параллельная компрессия аудиосигнала.

    Оба способа компрессии одинаково эффективны для обработки аудио, хотя и применяются в совершенно разных ситуациях.

    Последовательная (серийная) компрессия аудиосигнала

    Самый распространённый вид сжатия аудио — серийный или последовательный. Своё название серийная компрессия (англ. Serial Compression) получила из-за особенностей установки компрессора: устройство сжатия помещается в одном из слотов эффектов на дорожке вслед за остальными обработками. При таком размещении сигнал последовательно проходит через все эффекты, рано или поздно попадая в компрессор.

    Последовательная компрессия аудиосигнала

    Благодаря простоте и применимости практически в любых ситуациях, серийная методика компрессии хорошо знакома каждому, кто хотя бы раз работал с DAW. Для серийной компрессии достаточно поместить компрессор в первый свободный слот эффектов на дорожке инструмента и задать необходимые настройки. Сигнал будет сжат после того, как последовательно пройдёт через все эффекты на дорожке и достигнет компрессора.

    Серийная компрессия не ограничивает количество компрессоров. На одну дорожку можно поместить несколько разных компрессоров для достижения нужного звука. Несмотря на это, нужно держать себя в руках: если сигнал совсем плох, то не помогут даже десять компрессоров подряд.

    Параллельная компрессия аудиосигнала

    В отличие от серийной, параллельная компрессия (англ. Parallel Compression) работает иначе. При параллельном сжатии компрессор работает на копии трека, который необходимо сжать. Впоследствии сжатая копия подмешивается к исходному сигналу, сжатый сигнал звучит параллельно не сжатому.

    Параллельная компрессия аудиосигнала

    Несмотря на то, что серийная компрессия достаточно универсальна и работает в большинстве случаев, помещение компрессора непосредственно на дорожку может сильно изменить характер сигнала. Иногда такие изменения характера необходимы, но если сигнал сам по себе хорош и требует только лёгкого улучшения, лучше довериться параллельной компрессии.

    Применяйте параллельную компрессию только в тех случаях, когда исходный сигнал хорошо звучит сам по себе и требует небольших улучшений — поднятия уровня, уплотнения. В противном случае доверьтесь последовательной компрессии.

    Примеры использования компрессии

    Современная музыка немыслима без компрессии. Ни в одно другое десятилетие, включая яркие и революционные 1980-е, музыкальная индустрия не была так активна в использовании компрессора. С его помощью жмут всё — синтезаторы, гитары, бас, ударные и вокал, шины и посылы, мастер-треки и отдельные каналы.

    Компрессор давно стал ключевым элементом качественного и отполированного по звуку микса. Проблема в том, что при работе с компрессором не существует идеальных настроек, которые бы работали всегда — конкретные положения ручек сильно зависят от исходного сигнала. Тем не менее выделить некоторые способы использования компрессора и отправные точки настроек вполне реально.

    ВНИМАНИЕ!

    Ниже представлены несколько примеров компрессии звукового сигнала инструментов. Подходящие для ваших треков настройки будут отличаться от тех, что показаны здесь. При сжатии полагайтесь на слух, а также проверяйте звучание после компрессии в рамках всего микса.

    Последовательная компрессия баса

    Компрессор — основной друг баса. Без него инструмент затухает слишком быстро: низ микса звучит слабо, напоминая дряблые побулькивания на фоне, но никак не мощный заряд низкочастотной энергии. Компрессор выводит звук на один уровень, все ноты выстраиваются в линию по уровню и становятся хорошо различимы в миксе.

    Компрессию баса можно начать с ряда базовых настроек. Установите порог срабатывания в районе 5-10 дБ, соотношение 3:1. Атаку сделайте медленной, в районе 100 мс, а спад — быстрым, в пределах 25 мс. Теперь, исходя из сигнала баса, понижайте атаку до тех пор, пока бас не потеряет агрессию и не станет тусклым — так вы найдёте место, в котором транзиенты были отрезаны от сигнала. Верните ручку атаки на несколько миллисекунд назад, чтобы восстановить пики сигнала, придающие основной характер звуку баса.

    Начальные настройки компрессора Cubase для сжатия баса. Компрессор помещён в слот эффектов на дорожке баса.

    Повысьте время спада, чтобы бас «задышал» вместе с миксом — обычно это происходит в районе 50-150 мс. Эффект дышащего в такт музыке сигнала достигается за счёт того, что подавление гейна (ослабление сигнала) успевает сработать в полной мере — стрелка на VU-метре возвращается к нулевому значению прямо накануне появления следующей ноты.

    При работе с быстрыми партиями стрелка метеринга может не достигать нуля после каждой ноты. Это нормально: для проявления дыхания достаточно того, чтобы компрессор полностью подавил сигнал на одной-двух нотах в такте.

    Наконец, когда бас задышал, повысьте общий выходной уровень сигнала на компрессоре, чтобы восстановить его уровень в миксе. Если после повышения в партии присутствуют перепады громкости, вернитесь к ручкам атаки и релиза — что-то было недокручено или перекручено.

    1. Бас без компрессии
    2. Бас с компрессией

    Обычно для выравнивания баса достаточно взять изначальные параметры и подстроить их на основании имеющегося сигнала баса. Тем не менее бывает и так, что даже хороший исходник после компрессии не раскачивает низ микса в должной мере. В таких ситуациях можно расширить серийную компрессию, добавив в цепочку эффектов на дорожке ещё один компрессор с другими настройками (об этой методике сжатия мы рассказывали в отдельном материале, поэтому за подробностями и примерами загляните в статью «Компрессия баса: как добиться плотного и мощного звучания низких частот в миксе»).

    Параллельная компрессия вокала

    Некоторые вокальные треки отличаются мощной динамикой, которая берёт своё начало в индивидуальных особенностях человеческого голоса (некоторые голоса мощнее сами по себе, о чём мы уже говорили). При работе с особенно мощным голосом найти какое-то одно положение фейдера трека, работающее на протяжении всей песни, довольно сложно.

    Часто ситуация складывается так, что при установке подходящей громкости в куплете голос теряется в припеве, а при фиксации фейдера на каком-то уровне в припеве вокал орёт в куплете. Если не брать в расчёт автоматизацию, то исправить неравномерность можно последовательной компрессией.

    Тем не менее бывает и так, что дорожка вокала сама по себе достаточно равномерна — все слова хорошо различными, в голосе нет резких колебаний уровня. Вокалу всего лишь не хватает общей детализации. К примеру, на концах фраз, когда голос вокалиста естественным образом затихает или становится ниже, громкость вокала падает — важные исполнительские нюансы исполнения, связанные с динамикой, попросту размываются в миксе. Повысить их детализацию можно параллельной компрессией, которая поднимет уровень тихих моментов партии без явного искажения сигнала.

    Представим, что в проекте присутствует вокальная дорожка VOCAL. Отправьте сигнал дорожки не на мастер-канал, а на отдельный, специально созданный трек VOCAL MAIN OUT. Теперь создайте шину VOCAL PARALLEL COMP и отправьте на неё сигнал с трека VOCAL MAIN OUT — в проекте будут две идентичные дорожки вокала. В качестве выхода для VOCAL PARALLEL COMP используйте трек VOCAL MAIN OUT — все дорожки варианты голоса должны звучать в проекте через единый канал.

    Добавьте на дорожку VOCAL PARALLEL COMP компрессор. В качестве отправной точки установите соотношение от 4:1 до 10:1 (ориентируйтесь на общий уровень вокала), среднее время время атаки в пределах 5 миллисекунд и максимально быстрое время спада. Опускайте порог срабатывания до тех пор, пока вокал не станет явно перекомпрессированным.

    Дорожка вокала в качестве выхода использует канал VOCAL MAIN OUT. Копия сигнала с VOCAL MAIN OUT отправлена на шину VOCAL PARALLEL COMP, которая в качестве выхода использует VOCAL MAIN OUT.

    Сильное сжатие не испортит сигнал по двум причинам:

    1. Исходная дорожка вокала остаётся нетронутой;
    2. Пережатый параллельной компрессией вокал подмешивается к оригинальному сигналу, что сохраняет возможность создания идеального эффекта сжатия.

    После того, как вокал пережмётся на дорожке VOCAL PARALLEL COMP, настройте уровень громкости трека. Параллельный канал должен оказаться за основным сигналом, подчёркивая его, но не перекрикивая. Ищите такой уровень громкости для параллельной дорожки, при котором голос зазвучит сбалансированно и натурально, а ранее пропавшие нюансы исполнения станут хорошо различимы.

    Пример настройки компрессора Cubase для параллельного сжатия вокала

    Возможно, что громкость основного вокального трека придётся понизить из-за общего повышения уровня, вызванного наличием двух идентичных каналов.

    1. Зацикленный вокальный напев без компрессии 0:12
    2. Зацикленный вокальный напев с параллельной компрессией 0:12

    Параллельная компрессия ударных

    Параллельная компрессия барабанов добавляет звуку ударных панча, энергии и плотности. При правильном применении параллельное сжатие делает звучание ударных объёмнее, чем оно есть на самом деле.

    Использование параллельной компрессии для барабанов может быть продиктовано одной из трёх проблем:

    1. Ударным не хватает панча — хлёсткости и сочности звучания. Обычно недостаток панча проявляется применительно к бочке и рабочему, которые недостаточно «бьют в лицо».
    2. Ударным не хватает сустейна. Проявляется в недостаточной звонкости и длительности звука. Обычно эти элементы присутствуют в записанной дорожке, но теряются в миксе.
    3. Ударных не хватает панча и сустейна одновременно.

    Настройки компрессора во многом зависят от того, чего именно не хватает звуку барабанов. При недостатке панча нужна быстрая атака и достаточно медленный спад, при потерях сустейна — медленная атака и быстрый спад.

    Все каналы ударных собраны на шине DRUMS MAIN OUT, а также отправлены на посыл DRUMS PARALLEL COMP. Посыл в качестве выхода использует канал DRUMS MAIN OUT.

    Методика применения идентична сжатию вокала. Создайте общий барабанный трек DRUMS MAIN OUT, на котором соберите все дорожки барабанов — итоговое звучание ударных должно выходить через этот канал. Следом отправьте сигнал со всех дорожек ударных на трек параллельной компрессии DRUMS PARALLEL COMP, который в качестве выхода использует DRUMS MAIN OUT.

    Пример настройки компрессора Cubase для параллельного сжатия барабанов

    Добавьте на дорожку DRUMS PARALLEL COMP компрессор и сожмите сигнал так, чтобы он сильно изменился и потерял свои исходные качества. Теперь подмешайте сигнал параллельного канала к основной дорожке так, чтобы в звуке ударных появился недостающий панч или сустейн.

    1. Ударные без компрессии 0:20
    2. Трек с параллельной компрессией 0:20
    3. Ударные с параллельной компрессией 0:20

    Общие советы по работе с компрессором

    Настройки компрессора всегда индивидуальны: нельзя просто скопировать положения ручек из первого попавшегося урока в Интернете. Пресеты тоже нельзя назвать эффективным средством компрессии: предустановки разработчиков лишь задают общее направление сжатия, однако подстройку под обрабатываемый сигнал никто не отменял.

    Компрессия аудио предполагает постоянное экспериментирование с положением регуляторов. Сжимать сигнал нужно не глазами, а ушами. Настройки подскажет звук, к которому вы стремитесь.

    Хорошая практика — применять мягкое сжатие на разных этапах сведения, отдельных дорожках и посылах вместо сильной компрессии в каком-то одном месте микса. Так или иначе, будьте осторожны при работе с компрессором, постоянно проверяя изменения после сжатия. Компрессия с лёгкостью уничтожает тембр инструмента, поэтому внимательность здесь обязательна.

    Сжатие сигнала лучше начинать с небольшого соотношения 2:1 и постепенно повышать его до 5:1 или выше, если потребуется. Для начала работы время атаки и спада также установите на средние значения в пределах 50-100 мс. Повышайте скорость атаки и спада до тех пор, пока работа компрессора не станет заметной, а затем слегка откатите регуляторы назад. Порог срабатывания установите в минимальное значение, а затем ослабляйте усиление до тех пор, пока уровень не снизится примерно на 5 дБ. Снизившийся общий уровень компенсируйте выходным регулятором.

    ЧТО ЕЩЁ ПОЧИТАТЬ И ПОСМОТРЕТЬ ПО ТЕМЕ КОМПРЕССИИ НА АНГЛИЙСКОМ ЯЗЫКЕ

    При компрессии всего микса будьте вдвойне осторожны. Басовая линия зачастую звучит с постоянным уровнем сигнала, однако её равномерность сломается под давлением компрессора. Сжатие всего микса для устранения громких пиков в каком-то инструменте приведёт к тому, что в месте громкого пика просядет весь микс. Как итог трек получит нежелательный эффект раскачки. В общем, если решили жать всю песню разом, убедитесь, что инструменты не выбиваются из общей канвы, а микс звучит как единое целое.

    Заключение

    Компрессия подобна специям в кулинарии: небольшое количество значительно улучшает блюдо, избыток портит весь вкус. Так или иначе, но компрессия остаётся одним из основных и самых важных инструментов в арсенале звукорежиссёра, которая делает звучание миксов отполированным и профессиональным.

    Понимая, какие ручки компрессора за что отвечает, и как именно компрессия влияет на звук, можно эффективно управлять любыми сигналами, улучшая их динамику и не убивая характер. Всё-таки более полезного инструмента для качественного саунда треков ещё не придумали. Хотите отличного звука — учитесь пользоваться компрессором. В общем, самое время сжать что-нибудь.

    ЗакладкиКоллекция

    Реклама на SAMESOUND

    Выбор подходящего типа компрессора

    В этом руководстве мы рассмотрим основные типы компрессоров и покажем, когда их использовать. Мы также пропустим один и тот же аудиофайл через все они, чтобы дать вам представление о том, насколько каждый тип компрессора отличается.

    Первоначально предназначенный для выравнивания голоса для радиопередач, сегодня компрессоры используются для всего, от приручения пиков до добавления цвета и нейтрализации в качестве эффекта. Даже если вы мастер компрессора (см. Наше интервью с Ambivalent) и знаете, как правильно использовать настройки атаки, восстановления и порога, этого часто недостаточно.Также важно знать, какой компрессор использовать и когда.

    Обратите внимание, что в этом руководстве предполагается, что вы хорошо знакомы с тем, как использовать компрессор. Если вы обнаружите, что почесываете голову, ознакомьтесь с этим руководством и возвращайтесь.

    Компрессия в некоторых из наших примеров довольно тонкая, поэтому мы рекомендуем внимательно слушать в наушниках. Щелкните любое изображение, чтобы увидеть его в увеличенном виде.

    Компрессоры VCA

    Компрессоры

    VCA – это то, что вам нужно, когда вам нужна прозрачность.Они быстрые и напористые на ритмичном материале, поэтому сглаживают пики, не сдавливая все, что находится в поле зрения. Учитывая их любовь к барабанам, большинство шинных компрессоров основаны на технологии VCA. У них также есть большое количество элементов управления, что означает их универсальность. Однако не бейте их слишком сильно, так как они, как известно, искажаются при нажатии, а тщательная эмуляция плагинов сохранит эту характеристику.

    Известные компрессоры VCA включают SSL Buss Compressor и API 2500.

    Давайте посмотрим, как компрессоры VCA могут формировать звук.

    Барабаны

    Мы импортируем наш семпл в нашу DAW. Программирование ударных в порядке, но в целом микс звучит немного безжизненно. Мы загружаем Waves API2500, эмуляцию знаменитого компрессора в стиле VCA, и приступаем к работе.

    Во-первых, мы убеждаемся, что компрессор находится в режиме полного сброса (инициализации), настраиваем измеритель на мониторинг выходных уровней и щелкаем аналоговым переключателем для аналоговой эмуляции. Проверяем порог по часовой стрелке примерно до -4. Чтобы избежать щелчков, нам нужна быстрая атака, поэтому мы уменьшаем ее до.03 секунды, чтобы затянуть наши переходные процессы. Нам также нужен быстрый выпуск, чтобы избежать слишком сильного сжатия микса, поэтому мы установили его на 0,5, самую быструю настройку, и полностью увеличили соотношение до 10: 1.

    VCA comps могут быть сложными, поэтому давайте рассмотрим некоторые другие функции здесь. Колено контролирует, насколько быстро компрессор переходит в режим уменьшения усиления, а API2500 имеет три настройки. Пойдем с Soft, исходя из того, как это звучит. Мы устанавливаем настройку тяги детектора на Hard – это вставляет фильтр высоких частот на входе обнаружения, уменьшая 15 дБ на 20 Гц и повышая 15 дБ на 20 кГц, чтобы избежать низкочастотной накачки, что идеально подходит для ударных.Мы оставляем настройку обратной связи на прямую связь для более точного контроля сжатия. Наконец, выводим в ручную и настраиваем по вкусу.

    Наши барабаны теперь звучат более полно и живо.

    Наш оригинальный барабанный семпл. Барабанный семпл обработан API2500. И здесь мы преувеличили эффект, чтобы его было легче услышать.

    Полный микс

    Давайте посмотрим, что VCA-компрессор может сделать с полным миксом. Мы устанавливаем порог на +4, оставляем атаку и отпускаем то же самое для прозрачности и набираем коэффициент до 3.Оставив колено мягким, мы выбираем настройку детектора средней тяги и переводим результат в режим автоматического макияжа.

    Наш микс стал немного более энергичным и живым благодаря схеме VCA.

    Исходный полный микс. Полный микс, обработанный с помощью API2500 .. Здесь мы преувеличили эффект, чтобы его было легче услышать.

    Компрессоры на полевых транзисторах

    Компрессоры с полевым транзистором (или полевым транзистором) используют транзисторы для имитации компрессии лампового типа. Лампы известны своей окраской звука, и компрессоры на полевых транзисторах такие же.Если вам нужна прозрачность, выберите VCA. Если вы хотите агрессии и азарта, выбирайте FET. Кроме того, они очень быстрые, а это значит, что они с трудом справляются с переходными процессами. Это делает их отличными инструментами для ударных, вокала, гитар и всего, что требует немного энергии. Они также отлично подходят для параллельной компрессии, когда вы хотите уравновесить агрессию и динамику.

    Самый известный компрессор на полевых транзисторах – Urei 1176. Скорее всего, вы слышали его миллион раз на известных пластинках, но не осознали этого.

    Давайте посмотрим, что может сделать для нас сжатие FET.

    Вокал

    Мы собираемся продемонстрировать, как использовать компрессор FET для вокала. Мы загружаем CLA-76 компании Waves, эмулятор Urei 1176. Мы видим, что он намного проще, чем VCA. Доступны две версии, но давайте воспользуемся знаменитой черной версией.

    Запускаем в полный сброс. Аналоговые кнопки определяют, будет ли плагин гудеть на 50 Гц (сеть в Великобритании) или 60 Гц (в сети США).Мы оставляем это выключенным. Компрессоры на полевых транзисторах известны своей агрессивностью, поэтому мы действуем осторожно, устанавливая атаку на 5 и проверяя появление щелчков. Таких нет, идем дальше. Мы установили для нашего релиза самую быструю настройку, 1. Обратите внимание, что настройки атаки и восстановления на CAL-76 расположены в обратном порядке: 1 – самый медленный, а 7 – самый быстрый. Наконец, мы устанавливаем коэффициент равным 12. Хотя возникает соблазн нажать эту кнопку «Все», которая имитирует аппаратный трюк, заключающийся в нажатии всех кнопок для ядерного эффекта, мы сдерживаемся, поскольку это не подходит для поставленной задачи.

    Наконец, мы устанавливаем нашу входную величину равной 24. Степень сжатия в схеме полевого транзистора зависит от входной величины, поэтому будьте осторожны. Мы оставляем наш вывод там, где он есть.

    Наш новый вокал полон и богат, с последовательным характером.

    Наш оригинальный вокальный сэмпл. Вокал обработан на CLA-76. При экстремальных настройках эффекты становятся преувеличенными.

    Полный микс

    Возвращаясь к нашему полному миксу, мы настраиваем на слух медленную атаку 1 (помните, что полевые транзисторы известны своей быстротой, поэтому этот «медленный» все еще относительно быстрая 1 миллисекунда) и выпуск 3 с консервативным соотношением настройка 4: 1.Мы настраиваем входной и выходной уровни на 18.

    Теперь мы действительно можем услышать, как звучит ритм с включенным полевым транзистором.

    Оригинальный полный микс. Полный микс проходит через CLA-76. При преувеличении агрессивность явно присутствует.

    Оптические компрессоры

    Иногда называемые оптическими компрессорами, оптические компрессоры преобразуют сигнал обнаружения звука в компрессоре в свет и применяют сжатие в зависимости от того, как он попадает на светочувствительный резистор.Время, необходимое для этого, означает, что оптические компрессоры нельзя назвать быстрыми. Но он гладкий и прозрачный, что делает его идеальным для определенных приложений. Он также придает маслянистую теплоту, что делает его отличным выбором для добавления блеска и моджо к сигналу. Особенно хорошо это звучит на вокале, гитарах и басу.

    Самым известным оптическим компрессором является регулирующий усилитель Teletronix LA-2A, в котором усилитель сочетается со схемой сжатия.

    Давайте проверим оптический компрессор.

    Бас

    Мы собираемся использовать для этого плагин моделирования Waves LA-2A, CLA-2A. CLA-2A имеет два вида сжатия: обычное (3: 1) и ограничивающее (100: 1). Оставляем на настройке компрессора. Мы используем ручку уменьшения пиков для управления степенью сжатия. Около 60-ти хорошо звучат на нашем басу. Мы не хотим переусердствовать. Мы используем ручку Gain, чтобы установить выходную громкость, стараясь избежать искажений.

    Мы можем использовать измеритель VU для переключения между входом, выходом и снижением усиления.Все выглядит хорошо. Мы решили использовать этот компрессор в аналоговом режиме, поэтому мы нажимаем кнопку 50 Гц, чтобы добавить нежный цвет нашему сигналу. Диск Hi Freq – это внутренняя боковая цепь для уменьшения компрессии низких частот, но нам это не нужно, поэтому оставим это в покое.

    Оптический компрессор добавил теплоту, присутствие и басы нашему сигналу.

    Необработанный сэмпл акустического баса. Бас проходит сквозь CLA-2A. Здесь эффект преувеличен.

    Полный микс

    Для нашего полного микса мы оставляем его в режиме сжатия и уменьшаем Gain до 30, а Peak Reduction до 40.Мы не пытаемся изменить наш микс, мы просто немного его отполировали.

    Эффект тонкий, но теперь есть тепло, которого раньше не хватало.

    Наш оригинальный сэмпл полного микса, слегка сжатый с помощью CLA-2A. Здесь мы преувеличили эффект, чтобы его было легче услышать.

    Компрессоры с переменной производительностью

    Самый старый из доступных компрессоров, компрессоры с переменной мю используют ламповую технологию, чтобы запечатлеть определенную звуковую характеристику на любом проходящем через нее сигнале.Как следует из названия, степень сжатия варьируется в зависимости от того, насколько сильно вы вставляете в нее сигнал. Он отлично подходит для добавления тепла, глубины и цвета, а также для выравнивания общего микса на основной шине. Это также замечательно для мастеринга и ограничения.

    Самый известный компрессор с переменным мю – Fairchild 670, разработка которого началась в 1950-х годах.

    Давайте посмотрим, что компрессор переменной mu может сделать с некоторыми проникновенными клавишами.

    Ключи

    Мы загружаем наш образец ключей и прикрепляем к нему Waves PuigChild 670 (эмуляция Fairchild 670).Мы устанавливаем его на полный сброс, чтобы инициализировать его, а затем проверяем, подключен ли стереорежим, и это так. Таким образом, нам нужно беспокоиться только о настройках в левом канале, так как они будут отражены в правом (отображены в нижней половине плагина). Мы устанавливаем входное усиление примерно на 12. Порог управляет степенью сжатия – мы установили его примерно на 3 для тонкости и цвета. Настройки атаки и выпуска фиксируются на шкале постоянной времени, при этом настройки становятся длиннее при движении по часовой стрелке.Мы выбираем настройку 1 для быстрой атаки 0,2 мс и выпуска 0,3 секунды. Это фокусируется на переходных процессах в игре и оставляет относительно нетронутой сустейн-часть нот.

    Наконец, мы настраиваем выходное усиление и включаем тумблер питания, чтобы придать ему дополнительный аналоговый оттенок.

    Наши клавиши теперь звучат плавно и ровно.

    Исходный образец ключей. Тот же образец ключей, обработанный с помощью PuigChild 670. Слишком сжатый для примера.

    Полный микс

    Мы используем в основном те же настройки для нашего полного микса, поскольку мы не хотим его пережаривать.

    Опять же, исходный образец полного микса. И наш полный микс прошел через PuigChild 670. Здесь мы преувеличили эффект.

    Гибридные компрессоры

    До сих пор мы фокусировались на аналоговой эмуляции, но существует множество компрессоров, которые свободно комбинируют типы схем, доступных как в аппаратной, так и в программной версиях. Это может сделать их чрезвычайно универсальными, позволяя выбрать правильный тип (или типы) сжатия для работы. Многие из них также имеют функции, недоступные в «рабских» аппаратных эмуляциях.

    Synth Line

    Мы собираемся использовать гибридный компрессор Waves H-Comp на семпле синтезаторной линии. H-Comp объединяет поведение трансформатора, лампы и транзистора в один эффект. Давайте посмотрим, как мы можем использовать это в наших интересах.

    Поскольку наша линейка синтезаторов довольно плотная, давайте воспользуемся этим для улучшения переходных процессов. Мы инициализируем его, и нам сразу же дается некоторое сжатие, при этом порог определяет точку, в которой применяется сжатие, и устанавливает степень сжатия. Мы увеличиваем коэффициент примерно до 14 и поворачиваем ручку порога до тех пор, пока не услышим, как компрессор начинает кусаться.Примерно -21 звучит хорошо. Мы устанавливаем атаку так быстро, как она будет, 0,5 секунды, и фиксируем релиз в соответствии с основным темпом. Компрессор теперь работает с нашим треком BPM. Вы не можете этого сделать со старым оборудованием.

    Давайте использовать больше уникальных программных функций H-Comp. Мы поднимаем ручку Punch, которая пропускает транзиенты. Значение 25 звучит хорошо. Также есть аналоговый циферблат, который передает цвет различным схемам. Мы пробуем их все по очереди и выбираем 1 для этого звука.Наконец, мы уменьшаем микс примерно до 60, чтобы пропустить часть незатронутого сигнала. Это быстрый способ запустить параллельное сжатие.

    Переходные процессы теперь проходят немного больше, и есть добавленный оттенок цвета.

    Необработанная строка синтезатора. Наша строка синтезатора обработана H-Comp. Здесь мы преувеличили эффект.

    Полный микс

    Для нашего полного микса мы можем использовать H-Comp для мастеринга. Мы используем относительно быструю атаку 0,92 и длительное высвобождение 871 мс с порогом -21 и коэффициентом 17.Мы пропускаем транзиенты с настройкой Punch 3.2. Мы снова устанавливаем Analog на 1 и останавливаем ручку микширования на 75.

    Благодаря гибридному компрессору, наш микс получается энергичным и энергичным.

    Опять же, наш оригинальный полный микс для сравнения. Наш полный микс, обработанный с помощью H-Comp. Мы выбрали другой аналоговый тип и преувеличили эффект, чтобы его было легче слышать.

    Многие примеры сэмплов в этой статье взяты из книги журнала Attack Magazine The Secrets Of Dance Music Production .

    Связанные

    Автор Адам Дуглас
    19 мая, 2020

    Руководство по покупке: типы компрессоров | Мастерская Компрессора

    Правильный воздушный компрессор для вас

    Существует так много типов и моделей воздушных компрессоров, что легко запутаться. Помимо множества моделей и размеров, есть дополнительные опции, такие как сушилки и фильтры.

    Не волнуйтесь. Как только вы знаете, что искать, покупка подходящего воздушного компрессора – довольно простой и понятный процесс .

    Чтобы принять правильное решение, мы должны знать:

    1. Лучший тип воздушного компрессора для нашего применения.
    2. Требуемое давление .
    3. Требуемая мощность (расход) воздушного компрессора.
    4. Дополнения и опции ..

    Здесь в основном представляют интерес два типа воздушных компрессоров: винтовой воздушный компрессор и поршневой воздушный компрессор с возвратно-поступательным движением.очень важно выбрать правильный тип для вашей ситуации. Я дам вам несколько основных практических правил, чтобы вы могли быть уверены, что купите правильный тип.

    Затем есть давление и мощность компрессора. Все дело в размере и мощности.

    Слишком маленький воздушный компрессор не справится со своей задачей, но слишком большой компрессор может быть еще хуже (подумайте о потраченных впустую деньгах на слишком дорогом компрессоре, более высоких затратах на техническое обслуживание, более высоких затратах на энергию).

    Наконец, нам нужно решить, нужны ли нам дополнительные принадлежности, такие как осушители сжатого воздуха, фильтры и тому подобное.

    Я расскажу об этих моментах один за другим.

    Но сначала давайте поговорим об основах: давлении воздуха и мощности компрессора.

    Какой тип воздушного компрессора мне нужен?

    Два самых популярных типа воздушных компрессоров:

    • Поршневой воздушный компрессор
    • Винтовой воздушный компрессор

    Другие типы включают спиральные, турбо, пластинчато-роторные компрессоры, но они в основном используются для конкретных приложений. На данный момент вы можете забыть об этом, давайте сосредоточимся на двух основных типах воздушных компрессоров: поршневом компрессоре и роторно-винтовом компрессоре.

    Компрессор поршневой

    Поршневой компрессор сжимает воздух с помощью одного или нескольких цилиндров / поршней. Поршни перемещаются вверх и вниз (= совершают возвратно-поступательное движение) внутри цилиндров для сжатия воздуха. Для подробного объяснения посетите мою страницу поршневого воздушного компрессора.

    Поршневые компрессоры:

    • Может быть от низкого до очень высокого давления (7 – 1000 бар или 100 – 15000 фунтов на кв. Дюйм)
    • Малоемкость
    • Предназначены для периодического использования

    Поршневые компрессоры – это относительно небольшие компрессоры.Они развиваются примерно до 10 л.с. (или 7 кВт). Их часто можно найти или использовать для:

    • Мастерские
    • Гаражи
    • Сделай сам / в домашних условиях
    • Малые предприятия
    • Строительные работы (гвоздезабиватели и т. Д.)

    Я расскажу о различиях и преимуществах одноступенчатых воздушных компрессоров по сравнению с двухступенчатыми и дуплексными воздушными компрессорами в руководстве по покупке поршневого воздушного компрессора).

    Компрессор винтовой

    Винтовой компрессор сжимает воздух двумя винтами (роторами), которые вращаются в противоположном направлении внутри корпуса.Воздух попадает между роторами и сжимается. Для подробного объяснения посетите мою страницу роторного винтового компрессора.

    Винтовые компрессоры:

    • Низкое давление (7-15 бар или 100-215 фунтов на кв. Дюйм)
    • Высокопроизводительные
    • Предназначены для непрерывного использования (24 часа в сутки)

    Роторно-винтовые компрессоры – это большие промышленные машины. Они начинаются с мощности примерно от 10 л.с. (7 кВт) до более 1000 л.с. (700 кВт). Самая большая машина, над которой я работал, – это воздушный компрессор мощностью 2000 л.с. (1500 кВт)!

    Как узнать, какой тип воздушного компрессора вам подходит

    Купите поршневой компрессор , когда вам нужно небольшое количество воздуха и вы не используете сжатый воздух постоянно (например, в мастерской для пневматических инструментов).Если у вас ДЕЙСТВИТЕЛЬНО есть большие инструменты, которым требуется много воздуха (но вы используете их только время от времени), лучше установить больший ресивер сжатого воздуха, чем покупать поршневой компрессор большего размера или даже винтовой компрессор.

    Если ваш компрессор простаивает более 60% времени, часто лучше приобрести поршневой компрессор. Поршневые компрессоры не боятся стоять на месте (даже предпочитают не работать все время). Но имейте в виду, что когда вы ДЕЙСТВИТЕЛЬНО используете воздушный компрессор, мощность поршневого компрессора достаточно велика.

    Если вам нужно высокое давление (выше 1500 фунтов на кв. Дюйм), поршневой компрессор – единственный выход. Винтовые компрессоры работают с максимальным давлением около 150 фунтов на кв. Дюйм (10 бар).

    Купите винтовой компрессор , если вам нужен воздух постоянно. Если у вас есть большая мастерская, где все время используется сжатый воздух, или если у вас есть завод с одной или несколькими машинами, использующими сжатый воздух.

    Винтовые компрессоры не любят стоять на месте; это делает их ржавыми и старыми.

    Поршневые и винтовые компрессоры

    Поршневой Винтовой поворотный
    Давление [фунт / кв. Дюйм] до 15000 фунтов на кв. Дюйм (1000 бар) До 15 бар (215 фунтов на кв. Дюйм)
    Объем [куб. Фут / мин] от 1 до 70 куб. Футов в минуту от 20 до 500 куб. Футов в минуту и ​​выше
    Использование Мастерская, подрядная работа, на дому, поделки Крупные цеха промышленного назначения
    Примечания Для периодического использования.Не против стоять на месте Для непрерывного использования. Лучше всего, когда он работает 24 часа в сутки, 7 дней в неделю.

    Покупка воздушного компрессора

    К настоящему времени у вас должно быть довольно хорошее представление о:

    • Какой тип воздушного компрессора подходит вам
    • Давление, которое вам нужно
    • Емкость, которая вам нужна.

    Теперь пришло время найти для вас идеальный воздушный компрессор!

    Я создал для вас два руководства по покупке: руководство по покупке поршневого воздушного компрессора и руководство по покупке винтового воздушного компрессора.


    Самый простой способ найти идеальный поршневой воздушный компрессор!

    Щелкните здесь, чтобы ознакомиться с моим руководством по взаимным покупкам. Показывает:

    • Разница между одноступенчатыми, двухступенчатыми и дуплексными воздушными компрессорами.
    • Будет ли приобретаться агрегат с ременным или прямым приводом.
    • Что такое рабочий цикл и почему это важно.
    • Плюсы и минусы различных марок и моделей, имеющихся на рынке.

    Кроме того, я создал обзор , отсортированный по давлению и мощности, из всех основных производителей поршневых воздушных компрессоров .

    Перейти к моему руководству по покупке поршневого компрессора сейчас


    Самый простой способ найти идеальный винтовой компрессор!

    Щелкните здесь, чтобы ознакомиться с моим руководством по покупке винтового компрессора. Показывает:

    • Как сэкономить огромное количество энергии в долгосрочной перспективе (большое дело!)
    • Необходимые опции (частотно-регулируемый привод, осушители воздуха, наполнители, конденсатоотводчики и т. Д.).
    • Плюсы и минусы различных марок и моделей, имеющихся на рынке.

    Кроме того, я создал обзор , отсортированный по давлению и мощности, из всех производителей винтовых воздушных компрессоров мэра .

    Перейти к моему руководству по покупке винтового компрессора

    4 типа аудиокомпрессоров, о которых вам нужно знать

    Узнайте о компрессорах VCA, оптических компрессорах, компрессорах на полевых транзисторах и ламповых компрессорах. Услышьте разницу с аудио примерами.

    Компрессор – это устройство, которое уменьшает динамический диапазон аудиосигнала, делая менее значимой разницу между громкими и тихими частями сигнала.Эта концепция достаточно проста, но сжатие, применяемое одним компрессором, не обязательно дает те же результаты, что и сжатие, применяемое другим компрессором.

    Исходя из мира цифрового звука, это может показаться немного странным. Почему один компрессор звучит иначе, чем другой? Разве все они не делают одно и то же?

    Что ж, аппаратные компрессоры разбиты на различные топологии (типы), которые используют уникальные внутренние конструкции. Основываясь на топологии, к которой принадлежит компрессор, вы можете сделать несколько предположений о характере, который он придает сжатому сигналу.

    Например, один тип компрессора может обеспечивать «четкие» и «прозрачные» результаты, в то время как другой может применять сжатие таким образом, чтобы получить «толстый» и «сливочный» обработанный сигнал.

    Компании-разработчики плагинов часто создают эмуляции плагинов аппаратных компрессоров, которые предоставляют вам звук известных аппаратных компрессоров в вашей DAW. Даже если у вас нет аппаратного компрессора, у вас может быть одна или несколько эмуляций плагинов аппаратного компрессора.

    Знакомство со звуком компрессии, типичным для различных топологий компрессоров, позволит вам принимать более обоснованные решения при выборе компрессора при микшировании и мастеринге вашей музыки.

    Четыре типа компрессоров, с которыми вам следует ознакомиться, включают компрессоры VCA, оптические компрессоры, компрессоры на полевых транзисторах и ламповые компрессоры. В статье Ника Месситта «4 типа аналогового сжатия – и почему они важны в цифровом мире» он углубляется в элементы дизайна, уникальные для этих различных типов компрессоров.

    Статья Месситта носит несколько технический характер, поэтому я обобщил и упростил для вас основные выводы. Я хочу, чтобы вы могли решить, когда имеет смысл использовать компрессор из одной топологии по сравнению с другой.Кроме того, мы рассмотрим несколько популярных аппаратных компрессоров и компании, которые лучше всего имитируют.

    1. Компрессоры VCA

    Компрессоры VCA или компрессоры с усилителями, управляемыми напряжением, используют управляющий сигнал, чтобы определять, применяется ли уменьшение усиления к аудиосигналу. Это одни из наиболее распространенных типов компрессоров, которые часто включают в себя все элементы управления, которые вы привыкли видеть на плагинах компрессоров, такие как атака, релиз, порог, соотношение, а иногда и колено.

    Рисунок 1: Компрессор VCA со стереошиной G Comp 500 от Solid State Logic.

    Как правило, компрессоры VCA обеспечивают очень точный уровень управления, а звук является предсказуемым и чистым. Компрессоры VCA не только являются популярным выбором для вокала, но и часто используются для мастеринга из-за прозрачности, которую они, как правило, обеспечивают.

    API 2500+ Stereo Bus Compressor – это популярный компрессор VCA, который включает уникальную функцию «THRUST», которая помещает фильтр перед его детектором RMS.Этот фильтр наполняет каждую октаву одинаковой энергией вместо половины энергии следующей самой низкой. В результате получается «резкий» звук, в котором отсутствуют нежелательные эффекты «накачки», которые часто обеспечивают другие компрессоры.

    Еще одна уникальная функция, которую вы найдете в API 2500+, – это возможность переключения между двумя типами режимов сжатия, включая старый и новый. При переключении в старый режим API 2500+ использует тип сжатия с обратной связью, при котором детектор размещается после VCA.При включенном режиме New компрессор использует компрессию с прямой связью, помещая детектор перед VCA, что приводит к более быстрой реакции на переходные процессы.

    Пожалуй, одним из самых популярных компрессоров VCA, используемых для создания «резкого», «резкого» и «огромного» звука миксов, является Solid State Logic (SSL) G Comp. Этот компрессор разработан по образцу легендарного модуля центральной секции из аналоговой консоли SSL G-Series 1980-х годов. Вы, несомненно, слышали, как исходное устройство использовалось на стереошине бесчисленных хитов.

    2. Оптические компрессоры

    Оптические компрессоры, или опто-компрессоры, зависят от светозависимого резистора и источника света, чтобы определять способ применения сжатия. Входной сигнал оптического компрессора освещает источник света – чем мощнее входной сигнал, тем ярче будет светить свет. Когда источник света загорается, резистор заставляет компрессор применять сжатие, а когда источник света тускнеет, степень сжатия уменьшается.

    Об оптических компрессорах следует помнить, что материалы, используемые в их конструкции, сильно влияют на их поведение. Один тип источника света может светиться быстрее, чем другой, в то время как что-то столь же простое, как материал, из которого сделан резистор, также может изменить способ применения сжатия.

    Как заявляет Мессит, «… чем сильнее вы воздействуете на оптический компрессор, тем быстрее может быть его начальное время восстановления, но наклон к нормальному несжатому звуку не будет падать линейно.Он будет «изгибаться». Так что, если схема дает снижение усиления на 10 дБ, первые пять децибел могут высвободиться гораздо быстрее, чем следующие пять ».

    В результате оптические компрессоры обычно звучат довольно музыкально и «плавно». Для управления резкими переходными процессами оптический компрессор, вероятно, не лучший выбор для большинства звукорежиссеров. Впрочем, оптические компрессоры неплохо дополняют баллады и фолк-вокал.

    Universal Audio Teletronix LA-2A – широко известный электрооптический компрессор / лимитер с ламповой схемой, которая применяет снижение усиления с нулевым увеличением гармонических искажений.Когда вы посмотрите на LA-2A, вы заметите, что основные элементы управления состоят только из ручки Gain, ручки Peak Reduction и переключателя Compress (соотношение 3: 1) / Limit (соотношение 100: 1). Нет никаких элементов управления атакой, высвобождением или порогом.

    Рисунок 2: Электрооптический компрессор Teletronix LA-2A компании Universal Audio.

    Способ, которым LA-2A применяет сжатие, сильно зависит от программы. Когда сильные сигналы проходят через компрессор, вы можете ожидать длительного времени восстановления, а когда слабые сигналы проходят через компрессор, вы можете ожидать короткого времени восстановления.Невозможность расчета LA-2A – это именно то, что делает его желанным.

    Если вы не хотите тратить более 4000 долларов на LA-2A, Warm Audio и Klark Teknik разработали свой собственный компрессор на основе этого культового устройства за небольшую часть стоимости. Чтобы получить доступный практический опыт, стоит подумать об этих эмуляциях.

    Еще один популярный оптический компрессор находится в полосе канала Avalon VT-737sp Tube Channel Strip. Этот компрессор часто используется для сжатия вокала в стиле поп, хип-хоп и R&B.Его использовали Jay-Z, Dr. Dre, Babyface, Beyonce, Eric Clapton и даже The Rolling Stones.

    VT-737sp обычно называют «глянцевым», и, поскольку это наиболее часто используемый вокальный компрессор в моем арсенале микширования, я могу это подтвердить. Когда я соединяю свой Shure SM7B с этой полосой каналов, мне нужно выполнить очень небольшую обработку, чтобы получить этот безупречный звук «радио-качества».

    3. Компрессоры на полевых транзисторах

    Компрессоры на полевых транзисторах или компрессоры на полевых транзисторах используют транзисторные схемы.Они быстро реагируют на проходящий через них сигнал, к тому же они довольно резкие, красочные и яркие.

    По словам Месситте, в Интернете ведутся споры о различиях между компрессорами VCA и компрессорами на полевых транзисторах. Однако он утверждает, что «В компрессоре VCA транзистор размещен внутри интегральной схемы (ИС), которая реагирует на напряжение вашего входящего сигнала. Однако полевой транзистор работает с электрическим полем в целом, и изменения коэффициента усиления являются результатом электрических зарядов в дополнение к напряжению .”

    На практике компрессоры на полевых транзисторах обладают чрезвычайно коротким временем атаки, но они имеют тенденцию вносить некоторый цвет и искажения в сигнал, к которому вы их применяете, особенно во время возбуждения. Для мастеринга это обычно не то, что вам нужно, но компрессоры FET, как правило, подходят для широкого спектра агрессивного рока и рэп-вокала.

    Возможно, самым популярным компрессором на полевых транзисторах всех времен является ограничивающий усилитель 1176, который был впервые представлен на рынке в конце 1960-х годов.Этот компрессор имеет молниеносное время атаки и восстановления и обеспечивает яркий, настоящий и энергичный звук.

    Одной из характерных особенностей 1176 является то, что когда вы одновременно нажимаете все четыре кнопки регулировки соотношения сторон, результат получается агрессивным и музыкальным. Перевод 1176 в это состояние обычно называют «режимом всех кнопок» или «британским режимом».

    За прошедшие годы было выпущено более 13 ревизий и вариаций 1176 – каждая ревизия по-своему уникальна.Если вы хотите узнать больше о различиях, эта статья Universal Audio содержит исчерпывающий обзор каждой версии. Переиздание Universal Audio 1176LN – это то, что вы, скорее всего, найдете сейчас в магазинах, но вы можете выследить предыдущие версии 1176, выполнив поиск на таких сайтах, как Vintage King.

    4. Трубные компрессоры

    Наконец, есть трубчатые компрессоры. Неудивительно, что компрессоры этого типа полагаются на лампы, чтобы приручить динамику.Некоторые компрессоры используют лампы для окрашивания проходящего через них сигнала, но ламповые компрессоры специально используют лампы во время процесса уменьшения усиления. Ламповые компрессоры также имеют тенденцию обеспечивать медленную реакцию на переходные процессы по сравнению с другими типами компрессоров.

    Fairchild 670 (стерео) и Fairchild 660 (моно) – два самых востребованных компрессора в мире, в которых используется 20 ламп и стоит более 50 000 долларов! Они доставляют невероятное шелковистое тепло и будут чувствовать себя как дома на вокале, гитарах, барабанах или в вашем микс-автобусе.

    Флагманский Variable Mu Stereo Compressor Limiter от Manley Lab – это незаменимый компрессор шины микширования для многих инженеров. Он обеспечивает исключительную прозрачность, плавное снижение усиления и теплое гармоническое содержание без заметных артефактов сжатия.

    Выбор первого аппаратного компрессора

    Если вы ищете невероятно универсальный аппаратный компрессор, я лично рекомендую EL8 Distressor от Empirical Lab. Он может обеспечить скорость VCA, индивидуальность полевого транзистора, теплоту оптического сигнала или окраску лампового компрессора – в зависимости от используемых вами настроек.Мастер на все руки, Distressor – это первый аппаратный компрессор, который многие аудиоинженеры включают в свои студии.

    EL8 Distressor – это компрессор с цифровым управлением, в котором используется 100% аналоговая схема, что обеспечивает существенный теплый винтажный аромат. Когда вы включаете компрессор в режиме Dist 2, вы применяете к сигналу ламповые искажения 2-й гармоники, в то время как в режиме Dist 3 применяется 3-е гармоническое искажение – аналогично ленточному искажению.

    Вы также можете соединить два источника бедствия вместе для обработки стереосигналов.Поскольку формирование этой связи просто включает в себя подключение нескольких кабелей, вы можете начать с одного дистрессора, а затем интегрировать дополнительный дистрессор позже, если позволяет бюджет.

    Присоединяйтесь к группе Black Ghost Audio на Facebook, чтобы общаться с музыкантами и продюсерами, которые хотят работать в сети, и оплачивать ваши услуги фрилансера. Оставьте комментарий ниже, если у вас есть какие-либо вопросы по этой статье. Мы всегда будем благодарны за ваши отзывы!

    Какие бывают типы воздушных компрессоров?

    Одним из важнейших компонентов любого строительного объекта является воздушные компрессоры.Тем не менее, использование воздушных компрессоров не ограничивается строительными проектами. Их также можно использовать в самолетах, кораблях, химических и производственных предприятиях. Основное назначение воздушного компрессора – преобразовать источник энергии в накопленную энергию.
    Существуют различные типы воздушных компрессоров, каждый из которых имеет свои уникальные возможности и недостатки. Их можно разделить на категории на основе множества факторов, и один из них – принцип их действия; положительное смещение или динамическое смещение.Динамический компрессор производит мощность в лошадиных силах, всасывая воздух с помощью быстро вращающихся лопастей, а затем удерживая воздух для создания давления. Эти компрессоры затем сохраняют кинетическую энергию в виде статической энергии. Компрессор прямого вытеснения создает энергию за счет вытеснения воздуха. Трещина внутри инструмента накапливает воздух извне, а затем постепенно сжимает трещину, увеличивая потенциал и давление воздуха.

    AirPower Equipment – семейная компания, которая занимается продажей и ремонтом воздушных компрессоров и любого другого оборудования, связанного с воздушным компрессором, более 40 лет.Поскольку Air Power Equipment является ведущей компанией по продаже воздушных компрессоров, она предлагает вам лучший продукт по доступной цене.

    Ниже перечислены различные типы воздушных компрессоров, в которые входят:

    1. Винтовые воздушные компрессоры
    Это тип поршневого компрессора с диапазоном мощности от 5 до 350 лошадиных сил. За ним легко ухаживать и ухаживать, поскольку компрессор поставляется с внутренней охлаждающей жидкостью и индивидуальным фильтром.Ротационный винтовой компрессор обычно имеет большое значение, и он может работать без масла или смазываться маслом. Ротационный винтовой компрессор имеет два ротора, которые вращаются в разных направлениях, производя энергию. Между роторами попадает воздух; следовательно, создается давление. Ротационный винтовой компрессор может работать непрерывно, так как он имеет внутренний хладагент. Некоторые из брендов, продающих оборудование AirPower; Винтовые воздушные компрессоры Champion и винтовые компрессоры FS Curtis.

    2 . Поршневой воздушный компрессор
    Поршневой компрессор – это еще один вид поршневого компрессора. Обычно это малогабаритная машина; поэтому вы можете в основном использовать его на небольших рабочих площадках, таких как строительство дома или гараж. В отличие от винтового воздушного компрессора, поршневой воздушный компрессор не предназначен для непрерывной работы. У него больше движущихся частей по сравнению с ротационным винтовым воздушным компрессором, поэтому для его бесперебойной работы всегда проверяйте, чтобы эти части смазывались маслом.Это означает, что этот вид воздушного компрессора требует постоянного осмотра, чтобы прослужить дольше.

    Внутри цилиндра находится поршень, который сжимает и перемещает воздух для создания давления. Поршневые воздушные компрессоры обычно бывают двух видов; одно- или многоступенчатая вариация. Одноступенчатый компрессор лучше всего подходит для небольших работ, таких как работы по дереву и металлу. Напротив, многоступенчатый компрессор можно использовать для более тяжелых конструкций, таких как автосборка, поскольку он производит больше энергии.

    3. Осевой воздушный компрессор
    Это самый дорогой тип воздушного компрессора, поскольку он имеет высокий КПД. Осевой компрессор имеет неподвижные лопасти, через которые проходит воздух для создания кинетической энергии, которая позже преобразуется в давление. Осевой воздушный компрессор имеет высокую скорость вращения; следовательно, он лучше работает в сочетании с газовыми турбинами.

    Этот компрессор не используется ни в одном строительном проекте; вместо этого он используется в высокоскоростных двигателях самолетов и кораблей.Он также предназначен для аэрокосмических исследований, поскольку может создавать до тысяч лошадиных сил.

    4. Центробежный воздушный компрессор
    Центробежный воздушный компрессор использует энергию, передаваемую от вращающегося диска рабочего колеса воздуху. Рабочее колесо имеет лопасти, которые сильно вращаются внутри диска. Эти устойчивые вращения помогают воздуху внутри цилиндра набирать скорость. Затем диффузор преобразует созданную энергию в статическую энергию. Центробежные компрессоры не нуждаются в постоянном обслуживании, так как не имеют клапанов; Таким образом, единственное, что вам нужно сделать, это проверить подшипник на случай, если они регулярно изнашиваются.Есть два типа центробежных компрессоров: одноступенчатые или многоступенчатые. Одноступенчатый компрессор имеет только одно рабочее колесо, а многоступенчатый компрессор имеет от 1 до 10 рабочих колес.

    Хотя центробежный воздушный компрессор представляет собой небольшую машину, он имеет многофазный процесс сжатия, который производит большое количество энергии. Некоторые центробежные воздушные компрессоры могут производить безмасляный воздух, и это значительно упрощает обслуживание и уход, чем даже винтовой воздушный компрессор. Центробежный компрессор в основном используется в строительных проектах, требующих большого количества энергии, таких как производство стали или химическое производство, поскольку он может производить почти до 1000 лошадиных сил.

    При покупке воздушного компрессора всегда убедитесь, что вы покупаете тот, который эффективно соответствует вашим потребностям. И, обладая всей этой информацией, вы сможете принять мудрое решение.

    Компания

    Air Power Equipment Company в Оклахома-Сити (OKC) является ведущим поставщиком новых и бывших в употреблении воздушных компрессоров по всей стране. Мы специализируемся на продаже винтовых и поршневых воздушных компрессоров. Компания Air Power Equipment также является лучшим поставщиком для обслуживания воздушных компрессоров и запчастей для воздушных компрессоров в Оклахоме.Если вы ищете новые воздушные компрессоры, бывшие в употреблении воздушные компрессоры, детали для воздушных компрессоров или службы обслуживания воздушных компрессоров, позвоните в компанию Air Power Equipment Company OKC. Мы являемся экспертами по всем брендам воздушного компрессорного оборудования и являемся дистрибьютором таких брендов, как FS Curtis Air Compressors, Champion Air Compressors, Campbell Hausfeld Air Compressors, Kellogg Air Compressors, American Air Compressors, Quincy Compressor и многих других. Позвоните нам по телефону (405) 445-1216 – у нас есть то, что вам нужно, и вы найдете по лучшей цене.

    Типы воздушных компрессоров и органы управления

    Существуют два основных типа воздушных компрессоров:

    • Положительное смещение и
    • Динамический.

    Вытяжной.
    В типе объемного вытеснения определенное количество воздуха задерживается в камере сжатия, и объем, который он занимает, механически уменьшается, вызывая соответствующее повышение давления перед выпуском. Винтовые, лопастные и поршневые воздушные компрессоры – это три наиболее распространенных типа воздушных компрессоров прямого вытеснения, используемых в малых и средних отраслях промышленности.

    Динамический.
    Динамические воздушные компрессоры включают центробежные и осевые машины и используются на очень крупных производственных предприятиях. Эти единицы выходят за рамки этого документа.

    а. Винтовые компрессоры

    Винтовые компрессоры завоевали популярность и завоевали долю рынка (по сравнению с поршневыми компрессорами) с 1980-х годов. Эти агрегаты чаще всего используются в размерах от 5 до 900 л.с. Наиболее распространенным типом роторного компрессора является винтовой сдвоенный винтовой компрессор.Два сопряженных ротора сцепляются вместе, задерживая воздух и уменьшая объем воздуха вдоль роторов. В зависимости от требований к чистоте воздуха винтовые компрессоры бывают смазываемые или сухие (безмасляные).

    Текстовая версия

    Рис. 6. Поперечное сечение типичного винтового компрессора
    , в разрезе показаны зубчатые колеса привода ротора, уплотнения, водяная рубашка, безмасляный вращающийся узел и подшипники.

    Рисунок 6 – Поперечное сечение типичного винтового компрессора

    Самым большим преимуществом винтовых компрессоров перед небольшими поршневыми установками с воздушным охлаждением является то, что они могут работать при полной нагрузке непрерывно, тогда как поршневые компрессоры должны использоваться при рабочем цикле 60% или ниже.Винтовые шнеки работают намного тише и производят более прохладный воздух, который легче сушить. Имейте в виду, что винтовые компрессоры могут быть не самым эффективным выбором по сравнению с поршневыми компрессорами пуска / останова. Пожалуйста, обратитесь к случаю 3: Вкл. / Выкл. В зависимости от управления нагрузкой / холостым ходом на стр. 101 для примера.

    Винт с впрыском смазки.
    Ротационный винтовой компрессор с впрыском смазочного материала является доминирующим типом промышленных компрессоров для множества применений. Для винтовых компрессоров с впрыском смазочного материала смазочные материалы могут быть углеводородной композицией или синтетическим продуктом.Обычно смесь сжатого воздуха и впрыснутой смазки выходит из пневматической части и попадает в отстойник, где смазка удаляется из сжатого воздуха. Изменения направления и скорости используются для отделения большей части жидкости. Оставшиеся аэрозоли в сжатом воздухе затем отделяются с помощью разделительного элемента внутри отстойника, что приводит к уносу смазки в сжатом воздухе в несколько частей на миллион (ppm). В двухступенчатых компрессорах межступенчатое охлаждение и снижение внутренних потерь из-за более низкого давления на каждой ступени повышают эффективность сжатия.Следовательно, для сжатия воздуха до конечного давления требуется меньше энергии.

    Винтовой винт сухого типа.
    В сухом типе роторы зацепления не контактируют друг с другом, и их относительные зазоры поддерживаются с очень жесткими допусками с помощью синхронизирующих шестерен с внешней смазкой. В большинстве конструкций используется две ступени сжатия с промежуточным охладителем и промежуточным охладителем. Безмасляные винтовые компрессоры имеют диапазон от 25 до 1200 л.с. или от 90 до 5200 кубических футов в минуту.

    г.Поршневые компрессоры

    Поршневые компрессоры имеют поршень, который приводится в движение коленчатым валом и электродвигателем. Поршневые компрессоры общего назначения коммерчески доступны в размерах от менее 1 л.с. до примерно 30 л.с. Поршневые компрессоры часто используются для подачи воздуха в системы управления и автоматизации зданий.

    Большие поршневые компрессоры все еще используются в промышленности, но в настоящее время они больше не коммерчески доступны, за исключением использования в специализированных процессах, таких как приложения высокого давления.

    г. Пластинчатые компрессоры

    В роторно-пластинчатом компрессоре используется эллиптический ротор с прорезями, расположенный внутри цилиндра. По длине ротора имеются прорези, в каждом из которых находится лопатка. При вращении компрессора лопатки выталкиваются наружу под действием центробежной силы, а лопатки входят в паз и выходят из него, потому что ротор эксцентричен по отношению к корпусу. Лопатки охватывают цилиндр, всасывая воздух с одной стороны и выбрасывая его с другой. Как правило, пластинчатые компрессоры используются для небольших приложений, где не хватает площади; однако они не так эффективны, как винтовые компрессоры.

    г. Компрессорные двигатели

    Электродвигатели широко используются для привода компрессоров. В качестве первичного двигателя двигатель должен обеспечивать достаточную мощность для запуска компрессора, разгона его до полной скорости и поддержания работы агрегата в различных расчетных условиях. В большинстве воздушных компрессоров используются стандартные трехфазные асинхронные двигатели.

    Для новых или заменяемых воздушных компрессоров следует выбирать электродвигатели с высоким КПД премиум-класса по сравнению со стандартными. Дополнительные затраты на высокоэффективный двигатель премиум-класса обычно быстро окупаются за счет последующей экономии энергии.

    Для получения дополнительной информации об энергоэффективных двигателях см. Справочное руководство по энергоэффективности Электродвигатели , опубликованное CEATI.

    e. Управление компрессором и производительность системы

    Поскольку воздушные системы редко работают при полной нагрузке все время, возможность эффективного управления потоком при частичной нагрузке имеет важное значение.

    Следует учитывать как компрессор, так и выбор управления системой, поскольку они являются важными факторами, влияющими на производительность системы и энергоэффективность.

    Существуют различные стратегии управления отдельным компрессором, включая следующие:

    • Старт / Стоп. Это самая простая и эффективная стратегия управления. Может применяться как в поршневых, так и в винтовых компрессорах. По сути, двигатель, приводящий в движение компрессор, включается или выключается в зависимости от давления нагнетания машины. Для этой стратегии реле давления обеспечивает сигнал пуска / останова двигателя. Стратегии пуска / останова обычно подходят для компрессоров мощностью менее 30 лошадиных сил.

    Повторные запуски могут вызвать перегрев двигателя и повысить требования к техническому обслуживанию компонентов компрессора. По этой причине следует проявлять осторожность при выборе размеров приемников-накопителей и поддержании широких диапазонов рабочего давления, чтобы запуск двигателя оставался в допустимых пределах.

    • Загрузка / разгрузка. Этот режим управления иногда называют оперативным / автономным управлением. Он поддерживает непрерывную работу двигателя, но разгружает компрессор, когда давление нагнетания становится достаточным.Ненагруженные винтовые компрессоры обычно потребляют 15-35% потребляемой мощности при полной нагрузке, при этом не производя полезного сжатого воздуха. Доступны дополнительные таймеры разгрузки, которые экономят энергию за счет автоматического выключения компрессора и перевода его в режим ожидания, если агрегат работает без нагрузки в течение определенного периода времени (обычно 15 минут).

    Стратегии управления загрузкой / разгрузкой требуют значительной емкости приемника управляющей памяти для эффективной работы при частичной нагрузке.

    Текстовая версия
    Рисунок 7 – Средняя мощность vs.Емкость винтового компрессора
    Входная мощность в процентах Процент вместимости (загрузка / выгрузка 1 галлон / куб. Фут / мин) Процентная вместимость (загрузка / выгрузка 10 галлонов / куб. Фут / мин)
    0% 25% 25%
    20% 55% 40%
    40% 70% 58%
    60% 85% 75%
    80% 95% 90%
    100% 100% 100%

    Рисунок 7 – Средняя мощность в зависимости отЕмкость винтового компрессора

    • Плавное регулирование . Этот режим управления изменяет мощность компрессора в соответствии с требованиями к потоку путем регулировки впускного клапана, что приводит к ограничению подачи воздуха в компрессор. Даже полностью модулируемые винтовые компрессоры с нулевым расходом обычно потребляют около 70% потребляемой мощности при полной нагрузке. Использование регуляторов разгрузки, активируемых реле давления, может снизить энергопотребление без нагрузки до 15-35%. Плавное регулирование является уникальным для винтовых компрессоров со смазкой и является наименее эффективным способом эксплуатации этих агрегатов.

    Управление компрессором оказывает значительное влияние на потребление энергии, особенно при более низком расходе, когда управление пуском / остановом обычно является наиболее энергоэффективным.

    На рисунке 8 показаны типичные кривые производительности для компрессоров, в которых используется модуляция впускного клапана с разгрузкой компрессора и без нее.

    Текстовая версия
    Рисунок 8 – Винтовой компрессор с регулировкой модуляции впуска
    Входная мощность в процентах Производительность в процентах (регулировка впускного клапана – без продувки) Производительность в процентах (регулировка впускного клапана – с продувкой)
    0% 25% 70%
    20% 55% 75%
    40% 82% 82%
    60% 90% 90%
    80% 95% 95%
    100% 100% 100%

    Рисунок 8 – Винтовой компрессор с регулировкой модуляции впуска

    • Переменный рабочий объем.
      Некоторые винтовые компрессоры со смазкой изменяют свою производительность с помощью специальных регулирующих клапанов, также называемых спиральными, поворотными или тарельчатыми клапанами. С помощью схемы управления с переменным рабочим объемом выходное давление и потребляемая мощность компрессора можно точно контролировать без необходимости запускать / останавливать или загружать / разгружать компрессор. Этот метод управления имеет хорошую эффективность при нагрузках выше 60%. Использование реле разгрузки, активируемого реле давления, при расходах ниже 40% мощности может значительно снизить энергопотребление при более низких расходах.
    Текстовая версия
    Рисунок 9 – Винтовой компрессор с переменной производительностью
    Входная мощность в процентах Процентная мощность
    0% 25%
    20% 40%
    40% 60%
    60% 70%
    80% 80%
    100% 100%

    Рисунок 9 – Винтовой компрессор с переменным рабочим объемом
    (предоставлено компанией Compressed Air Challenge)

    • Привод с регулируемой скоростью (VSD).
      Этот метод управления изменяет скорость компрессора, чтобы реагировать на изменения потребности в воздухе. Можно приобрести как смазываемые, так и безмасляные винтовые компрессоры, оснащенные средствами управления приводом с регулируемой скоростью, которые непрерывно регулируют скорость приводного двигателя в соответствии с требованиями переменной нагрузки и поддерживают постоянное давление. Эти компрессоры обычно работают в режиме включения / выключения или управления нагрузкой / разгрузкой, когда нагрузка по воздуху падает ниже минимальной скорости привода.

    В большинстве случаев компрессоры с частотно-регулируемым приводом обеспечивают наиболее эффективную работу при частичной нагрузке.В идеале, когда на объекте несколько воздушных компрессоров. Один или несколько компрессоров с фиксированной скоростью будут подавать сжатый воздух с базовой нагрузкой, а компрессор VSD будет использоваться для обеспечения колеблющейся или подстройки нагрузки.

    Текстовая версия
    Рисунок 10 – Кривая мощности винта с регулируемой скоростью
    Входная мощность в процентах Процент емкости (переменная скорость – с выгрузкой) Нагрузка в процентах (регулируемая скорость – с остановкой)
    0% 15% 0%
    20% 30% 25%
    40% 42% 42%
    60% 60% 60%
    80% 85% 85%
    100% 105% 105%

    Рисунок 10 – Кривая мощности винтового привода с регулируемой скоростью

    Чтобы извлечь выгоду из компрессоров VSD, необходимо оценить соответствующий объем емкости воздушного ресивера для различных сценариев расхода и управления.

    Компрессоры

    с частотно-регулируемым приводом (VSD) следует рассматривать для работы в режиме балансировки (или поворота), поскольку они, как правило, являются наиболее эффективным агрегатом для обеспечения частичных нагрузок. Способный обеспечивать постоянное давление в широком диапазоне регулирования, потребление энергии и расход компрессора VSD почти прямо пропорциональны скорости. Это может привести к экономии энергии по сравнению с сопоставимыми установками с фиксированной скоростью, когда компрессоры частично загружены. Однако имейте в виду, что при полной нагрузке преобразователь частоты будет потреблять немного больше энергии по сравнению с приводом с постоянным числом оборотов аналогичного размера.

    Сравнение эксплуатационных затрат для различных режимов управления

    Режим управления компрессором может иметь большое влияние на эксплуатационные расходы. В режиме регулирования компрессор будет использовать 90% мощности полной нагрузки. Для нагрузки / разгрузки с минимальным запасом воздуха (1 галлон США на кубический фут в минуту) компрессор будет использовать около 92% полной мощности. При увеличении запаса воздуха до 10 галлонов США на кубический фут в минуту компрессор нагрузки / разгрузки будет использовать около 77% полной мощности. При управлении приводом с регулируемой скоростью компрессор того же размера будет использовать около 66% полной мощности.

    Рисунок 11 – Приблизительная годовая стоимость компрессора 100 л.с. при различных режимах управления *
    % Нагрузка Регулирующий Загрузка / разгрузка с приемником
    1 галлон / куб. Фут / мин
    Загрузка / разгрузка с приемником
    10 галлонов / куб. Фут / мин
    Привод с регулируемой скоростью
    100 36 130 долл. США 36 130 долл. США 36 130 долл. США $ 36 850
    75 33 420 $ 34 680 29 350 долл. США $ 27 090
    65 32 330 долл. США 33 240 долл. США $ 27 820 $ 23 480
    50 30 710 долл. США 31 070 долл. США $ 24 200 $ 18 060
    25 28 000 долл. США $ 24 930 $ 16 800 $ 9 030
    10 26 370 долларов США $ 16 620 $ 11 740 $ 3 610

    * Из расчета 10 центов за кВтч и 4250 часов в год.

    ф. Управление несколькими компрессорами

    Целью управления несколькими компрессорами является автоматическое поддержание минимального и наиболее постоянного давления во всех условиях потока, при этом гарантируя, что все работающие компрессоры, кроме одного, работают с полной нагрузкой или выключены. Оставшийся компрессор (блок регулировки) должен быть наиболее эффективным при частичной нагрузке.

    Местное управление компрессором независимо уравновешивает мощность компрессора с потребностями системы и всегда входит в состав компрессорного агрегата.Для достижения поставленных целей системам с несколькими компрессорами требуются более совершенные средства управления или стратегии управления (каскадные диапазоны давления, сетевые или главные средства управления системой) для координации работы компрессора и подачи воздуха в систему.

    Надлежащая координация необходима для поддержания адекватного давления в системе и повышения эффективности, когда требуется более одного компрессора для работы в системе сжатого воздуха.

    Поскольку компрессорные системы обычно рассчитаны на удовлетворение максимальной потребности предприятия, но обычно работают с частичной нагрузкой, требуется метод управления, обеспечивающий максимальную эффективность работающих компрессоров.Ниже приводится описание некоторых распространенных методов контроля:

    Чтобы воспользоваться преимуществами управления несколькими компрессорами, необходимо установить соответствующий объем воздушного ресивера, чтобы замедлить изменения давления в системе и дать время для запуска и остановки компрессоров. Хранение наиболее важно для управления нагрузкой / разгрузкой, но оно также необходимо для систем, использующих компрессоры VSD.

    Предыдущая | Содержание | Следующие

    Какой ты тип? Тип компрессора, то есть.

    Поршневой

    Поршневой компрессор – это то, о чем большинство людей подумает, если спросить о воздушном компрессоре.Это небольшие компрессоры, которые многие люди могут найти в своих гаражах или купить в местном магазине товаров для дома. Эти компрессоры работают как автомобильный двигатель, перемещая поршень вверх и вниз. Когда поршень движется вниз, он втягивает воздух в цилиндр. Когда поршень движется вверх, он сжимает воздух и выталкивает его из клапанов вверху. Поршневые компрессоры отлично подходят для небольших периодических нагрузок, но обычно для них требуется бак из-за больших перепадов давления. Поршневой компрессор будет регулировать поток путем включения и выключения и обычно имеет размер менее 100 л.с.

    Винт

    Винтовые компрессоры, как следует из названия, сжимают воздух, скручивая два винта вместе внутри стационарного корпуса. По мере вращения винтов проходящий воздух сжимается в все меньшие и меньшие пространства, пока воздух высокого давления не будет выпущен в трубопровод сжатого воздуха.

    Винтовые компрессоры – это наиболее распространенные компрессоры, которые используются в промышленных условиях и отлично подходят для непрерывной работы. У них могут быть различные типы управления для управления воздушным потоком, и при управлении с помощью привода с регулируемой скоростью они могут быть очень эффективными при резких колебаниях воздушных потоков.Эти компрессоры обычно имеют мощность от 100 до 500 л.с.

    Центробежный

    Центробежные компрессоры – большие мальчики в мире компрессоров. Крыльчатка вращается тысячи раз в минуту, втягивая воздух через середину и быстро вращая его к внешней стороне корпуса. Воздух, который теперь движется очень быстро, затем попадает в крошечное отверстие, которое замедляет скорость воздуха и увеличивает давление. Эти компрессоры, как и большинство насосов, поэтому также называются «динамическими» компрессорами.Центробежные компрессоры работают очень эффективно при полной или близкой к ней нагрузке, но имеют очень низкую производительность при неполной нагрузке. Многие из них не смогут разгружать менее 70% максимального потока воздуха и просто продувают все, что не нужно в комнате. Центробежные компрессоры также имеют тенденцию быть самыми большими; большинство из них имеют мощность более 250 л.с., а некоторые достигают более 2000 л.с.! Это делает их незаменимыми на средних и крупных промышленных предприятиях, где сжатый воздух используется постоянно.

    Каждый из этих типов компрессоров работает иначе, чем другие, и имеет свои сильные и слабые стороны.Более подробная информация об этом будет представлена ​​в будущих сводках.

    4 типа воздушных компрессоров (сравнение и применение)

    Вы, вероятно, встречали название некоторых типов воздушных компрессоров, таких как «роторные» или «поршневые», если вам когда-либо приходилось покупать один для своих нужд. И вы, наверное, задавались вопросом, в чем их отличия и что для чего хорошо. Путаница, вероятно, усугубится, если вы копнете немного глубже и наткнетесь на все эти другие типы воздушных компрессоров.

    Что ж, первый лучший шаг, чтобы узнать, какой тип воздушных компрессоров вы хотите купить, – это познакомиться с ними немного лучше и посмотреть, какой тип лучше подходит для ваших конкретных требований. К счастью, в этом посте есть все, что вам нужно знать. Кроме того, поскольку Linquip стремится еще больше облегчить вам процесс принятия решений, здесь и здесь представлены несколько вариантов различных типов воздушных компрессоров.

    Газовые компрессоры в термодинамическом цикле охлаждения

    Прежде всего отметим, что воздух – не единственный газ, с которым могут работать упомянутые здесь конструкции компрессоров.Есть много других распространенных применений, которые включают те же конструкции компрессоров, как упоминалось позже в этом посте, для сжатия газов, отличных от воздуха.

    Несмотря на то, что он немного «слишком научен»,

    , зная о роли газовых компрессоров в термодинамическом цикле охлаждения, может быть весьма полезным для лучшего понимания того, насколько важен газовый компрессор для многих бытовых и промышленных применений. Это также может помочь вам принять правильное решение о покупке и даже обслуживании компрессора.

    Изображение из CAREL

    Цикл, изображенный выше, представляет собой диаграмму, на которой вы можете увидеть термодинамический цикл испарения, а затем конденсации хладагента в замкнутом контуре. При испарении происходит поглощение тепла из окружающего воздуха. Испарившийся хладагент теперь необходимо вернуть в жидкое состояние, чтобы восстановить способность поглощения тепла. Здесь в игру вступает газовый компрессор.

    Давление хладагента в компрессоре повышается, может быть, даже в десять раз по сравнению с исходным состоянием, в процессе, который также повышает его температуру.Теперь пар можно сжижать в конденсаторе, где он рассеивает тепло в окружающую среду при постоянном давлении. Поскольку давление все еще очень высокое, его необходимо расширить в расширительном устройстве, в результате чего получится хладагент с низкой температурой и низким давлением. Итак, то, что делает любой компрессор, в основном увеличивает давление некоторого газа от низких значений до более высоких значений давления.

    Как также видно на диаграмме, повышение давления происходит при уменьшении объема.Уменьшение объема может происходить в соответствующих конструктивных конфигурациях объемных или динамических воздушных компрессоров, которые будут обсуждаться позже в этом посте. В зависимости от конструкции компрессора и требований проекта можно использовать компрессор с меньшей занимаемой площадью, при этом обеспечивая желаемое повышение давления.

    На диаграмме также можно увидеть значительное повышение температуры в процессе сжатия.В некоторых случаях повышение температуры газа может превышать 100 ° C. Поэтому очень важно учитывать область применения, в которой будет использоваться компрессор, чтобы не возникало противоречия между температурой нагнетания компрессора и пределами системы.

    Следует отметить, что для одних и тех же типов воздушных компрессоров потребляемая мощность машины зависит от требуемой степени сжатия. Степень давления компрессора – это отношение давления сжатого газа к его начальному состоянию в точке всасывания компрессора.Естественно предположить, что более высокие коэффициенты давления требуют большей доступной мощности. Таким образом, при выборе компрессора вам также необходимо учитывать стоимость и доступность электроэнергии в соответствии с требованиями к мощности вашего компрессора.

    Типы воздушных компрессоров

    Типы воздушных компрессоров, обсуждаемых здесь, также используются, когда вам нужен компрессор для другого типа газа, поэтому, если вы увидите здесь, вы увидите все о газовых компрессорах!

    изображение с AerMech

    Начнем с утверждения, что основные типы воздушных компрессоров включают два разных типа: объемные и динамические.

    Типы компрессоров: объемного типа

    В случае компрессоров прямого вытеснения воздух нагнетается в камеру переменного объема, в которой он подвергается увеличению давления из-за уменьшения объема камеры. Этот процесс мы называем «сжатием воздуха».

    При достижении некоторого максимального давления сжатый воздух готов к выпуску на выход воздушного компрессора. В этот момент открывается клапан, выводящий сжатый воздух из камеры.

    Среди различных типов воздушных компрессоров роторный воздушный компрессор или поршневой воздушный компрессор, о которых вы, возможно, слышали, попадают в эту основную категорию воздушных компрессоров прямого вытеснения.

    Роторные компрессоры

    Существует пять различных типов ротационных воздушных компрессоров, включая винтовые, кулачковые, спиральные, пластинчатые и жидкостные кольцевые. Давайте рассмотрим их один за другим.

    Винтовые компрессоры

    Винтовые компрессоры – это один из типов воздушных компрессоров, которые имеют два винта с зацеплением и очень маленьким зазором между ними, которые выталкивают воздух в постоянно сужающееся пространство, тем самым повышая его давление во время этого процесса сжатия.Винты поворачиваются в противоположных направлениях двумя валами, движение которых регулируется синхронизирующими шестернями, закрепленными в начальной точке валов.

    Эти типы компрессоров могут использоваться для требований от 25 до 600 л.с., обеспечиваемых некоторыми современными конструкциями. Несмотря на то, что доступны безмасляные конструкции, в большинстве случаев именно масло несет ответственность за уплотнение, смазку и звукопоглощение винтового компрессора с впрыском масла. Однако следует отметить, что сжатый воздух, выходящий из машины, не должен содержать масла, чтобы его можно было использовать в других компонентах.

    Есть также недавно разработанные воздушные винтовые компрессоры, называемые коническими винтовыми компрессорами. Этот тип воздушных компрессоров по сути является «коническим спиральным продолжением геротора». Ниже можно увидеть геротор, который после конического и спирального удлинения образует конический винтовой компрессор.

    Изображение из Википедии

    Изображение из Википедии

    Преимущества и недостатки винтовых компрессоров

    Что касается преимуществ, то по сравнению с другими типами воздушных компрессоров, такими как поршневые, в которых для сжатия воздуха используются поршни, винтовые воздушные компрессоры менее шумны из-за непрерывной подачи сжатого воздуха.Они также более энергоэффективны и могут обеспечивать высокое давление. Вы также можете ожидать более низкой температуры сжатого воздуха, выходящего из машины.

    К недостаткам винтовых компрессоров, с другой стороны, относятся такие проблемы, как их цена, которая выше, чем у поршневых компрессоров. Их конструкция также более сложная. Из различных типов воздушных компрессоров этот тип является одним из тех, которые требуют пристального внимания при обслуживании. Например, его нужно использовать не реже одного раза в неделю, чтобы избежать ржавчины.

    Лопастные воздушные компрессоры

    Лопастные компрессоры – это один из типов воздушных компрессоров, в которых два взаимно зацепляющихся ротора вращаются двумя параллельными валами. Каждый из двух роторов, скорее всего, будет иметь по две лопасти; тем не менее, также доступны трехлопастные роторы.

    Когда воздух проходит через впускное отверстие, он попадает в рабочий объем. Затем он уносится к выпускному отверстию с постоянной скоростью и постоянным рабочим объемом. Сжатие происходит, когда каждый ротор проходит через выходное отверстие машины.Зубчатые передачи, как и в винтовых компрессорах, отвечают за управление взаимным положением роторов друг относительно друга. Безмасляная конструкция возможна при наличии очень небольшого определенного зазора между роторами и корпусом.

    См. Здесь графическое представление их работы.

    Изображение из IPF Online

    Преимущества и недостатки воздушных компрессоров лопастного типа

    Из преимуществ кулачковых компрессоров можно отметить их более простую конструкцию по сравнению с винтовыми компрессорами.Их потребность в мощности при частичных нагрузках также ниже. Они также быстро достигают своего полного числа оборотов. Они также эффективно работают на низких оборотах.

    Из их недостатков наиболее важным является износ трубы пневмотранспортера, который приводит к более высокой вероятности поломки транспортируемого материала.

    Ротационные спиральные компрессоры

    Ротационные спиральные компрессоры – один из видов воздушных компрессоров, который считается одним из лучших ротационных компрессоров. Внутри этих компрессоров есть два спиральных элемента, один из которых неподвижен, а другой вращается по эксцентрическим кругам по спирали.

    Воздух направляется к центру спирали, которая сжимает его из-за того, что он перемещается внутри постоянно сжимающегося объема. Затем воздух достигает желаемого давления после примерно двух-трех оборотов ротора, прежде чем он будет выпущен.

    Изображение из Engg Cyclopedia

    Преимущества и недостатки спиральных компрессоров

    Одним из интересных преимуществ ротационных спиральных компрессоров является то, что они настолько тихие, что не требуются средства защиты органов слуха, находясь рядом с ними.Они также занимают очень мало места благодаря своей компактной конструкции. Кроме того, они не требуют большого количества деталей, поэтому их конструкция относительно проста и не требует значительного обслуживания.

    Недостатки; однако к ним относятся их низкая выходная мощность, необходимость в совершенно новом спиральном элементе, когда текущий выходит из строя или старый, высокая температура сжатого воздуха и их относительно высокая цена.

    Пластинчато-роторные компрессоры

    Из различных типов воздушных компрессоров есть компрессор, который включает вращающийся диск внутри цилиндрического корпуса с прорезями, которые позволяют скольжение пластин из-за эксцентричного расположения ротора по отношению к корпусу.Этот тип компрессоров называется пластинчато-роторным компрессором.

    Поскольку диск вращается с вращением ротора, пластины соответственно скользят. Воздух задерживается внутри компрессоров, поскольку пластины скользят от центра. Сжатие происходит при приближении пластин друг к другу.

    Изображение от Delmar, Cengage Learning

    Преимущества и недостатки пластинчато-роторных компрессоров

    Эти типы воздушных компрессоров недороги и просты в обслуживании.Их конструкция также проста и занимает мало места (компактный дизайн). Следовательно, эти типы – лучший выбор для применений с малой мощностью, таких как кондиционеры.

    Компрессоры жидкостного кольца

    Компрессоры с жидкостным кольцом очень похожи на роторно-пластинчатые компрессоры, за исключением того, что их лопасти интегрированы с ротором. В этих типах воздушных компрессоров уплотнение камеры сжатия происходит за счет взбалтывания вращающегося жидкостного кольца. Как видно на рисунке ниже, жидкостные кольцевые компрессоры имеют много общих механических характеристик с роторно-пластинчатыми компрессорами.

    В этих компрессорах происходит то, что некоторая жидкость, такая как вода, что является случаем для большинства применений, попадает в компрессор, образуя кольцо на внутренней поверхности цилиндрического корпуса из-за центробежной силы. Поскольку ось вращения рабочего колеса и геометрическая ось корпуса эксцентричны, замкнутый объем между лопатками рабочего колеса и корпусом периодически изменяется.

    Когда воздух входит в камеру, он попадает в ловушку между объемом, заключенным между лопастями крыльчатки и жидкостным кольцом, и по мере уменьшения объема он сжимает воздух.Затем сжатый воздух покидает компрессор через выпускное отверстие.

    Изображение из Gardner Denver

    Преимущества и недостатки жидкостно-кольцевых компрессоров

    Преимущества этих типов воздушных компрессоров включают в себя довольно стабильный поток газа с очень небольшими колебаниями давления, плавный ход и низкий уровень шума, хороший КПД как при полной, так и при частичной нагрузке, небольшую занимаемую площадь при сохранении относительно высокой производительности, Возможность использования любой герметизирующей жидкости делает его идеальным выбором для регенерации растворителей и т.п., а также для работы с отходящим и факельным газами.Он также может легко обрабатывать влажные технологические потоки и загрязнения, которые могут повредить другие механические компрессоры.

    Однако одним из преимуществ этих типов воздушных компрессоров является возможность выхода из строя подшипников. К тому же его нужно правильно оформить; в противном случае можно было бы ожидать избыточного или недостаточного сжатия. Ожидается, что из-за уровня внутренней утечки газа температура нагнетаемого газа будет высокой. У этих типов воздушных компрессоров также наблюдается значительный износ рабочего колеса и цилиндрического корпуса.

    Компрессоры поршневые

    Поршневые компрессоры – один из типов воздушных компрессоров, в которых поршень опускается и поднимается вверх по цилиндрическому объему, всасывая воздух внутри камеры и сжимая его.

    Поршневые компрессоры могут быть одностороннего или двустороннего действия. В поршневых компрессорах одностороннего действия поршень сжимает воздух только с одной стороны, в то время как в поршневых компрессорах двустороннего действия поршень сжимает воздух с обеих сторон.Эта конструкция позволяет увеличить мощность до 1000 л.с. в конструкции двойного действия.

    Несмотря на большую мощность, эти конструкции редко используются из-за сложности изготовления и необходимости частого обслуживания.

    Компрессор одностороннего действия

    В конструкции одностороннего действия всасывающий клапан открывается, когда поршень проходит через некоторую точку в своем расширяющемся объеме, всасывая воздух внутри камеры сжатия. Достигнув нижней мертвой точки движения поршня, воздух сжимается во время сжатия объема камеры, прежде чем он покинет камеру через открытый нагнетательный клапан.

    Изображение с завода воздушных компрессоров

    Компрессор двойного действия

    В конструкции двойного действия есть два комплекта всасывающих и нагнетательных клапанов с обеих сторон поршня. Движение системы в одном направлении – это ход расширения / всасывания для одной стороны поршня, а для другой – ход сжатия. Другими словами, обе стороны поршня используются для непрерывного сжатия воздуха.

    Изображение из Piping Engineering

    Преимущества и недостатки

    Поршневые компрессоры одностороннего действия относительно невысоки и просты в обслуживании.Эти типы воздушных компрессоров (поршневые компрессоры) очень подходят для применений, где требуется высокое давление, но низкий или прерывистый поток. Конструкция двойного действия может обеспечивать непрерывную подачу сжатого воздуха, а также обеспечивать высокую мощность в лошадиных силах.

    К их недостаткам, с другой стороны, относятся очень интенсивный уровень шума, высокотемпературный выпускаемый воздух, а также тот факт, что подаваемый воздух не очищен от содержания масла. Как уже упоминалось, двойное действие непросто изготавливать и обслуживать, а конструкция одностороннего действия не такая уж мощная.

    Диафрагма

    Существует еще одна конструкция поршневых компрессоров, называемая диафрагмой. В диафрагменной конструкции поршневых компрессоров вместо поршней используются гибкие мембраны для улавливания или пропускания воздуха. Эта конструкция – лучший выбор для работы с токсичными или взрывоопасными газами. Эти типы воздушных компрессоров бывают двух типов: рядные и V-образные.

    Поточные компрессоры

    В линейном исполнении цилиндры различных ступеней расположены по прямой линии, если смотреть сверху.Их конструкция проста и может приводиться в действие обычными электродвигателями или дизельными двигателями. Их можно использовать для приложений, требующих переменного давления.

    V-образные компрессоры

    В этой конструкции коленчатый вал тянет вниз поршень одного из цилиндров, одновременно подталкивая поршень к его перпендикулярному цилиндру. Уравновешивание этой конструкции и достигнутый крутящий момент лучше для этой конструкции.

    Типы компрессоров: Динамические компрессоры

    Осевые и центробежные компрессоры, о которых вы, возможно, слышали, относятся к одному из типов воздушных компрессоров, называемых динамическими компрессорами.Эти машины увеличивают давление воздуха, пропуская его через вращающиеся рабочие колеса. Такие компрессоры подходят для применений, где требуется полностью безмасляная подача воздуха

    Осевые компрессоры

    Осевые компрессоры в основном используются для выработки электроэнергии на промышленных предприятиях, наземных или морских электростанциях и, конечно же, в авиационных двигателях. В этой конструкции воздух ускоряется в лопастях ротора, а затем замедляется через лопатки статора. Эти компрессоры обычно имеют более одной ступени (набор из ротора и статора называется ступенью), чтобы довести давление до заданного значения.

    Изображение из AirMech

    Центробежные компрессоры

    Одним из важных типов воздушных компрессоров является центробежный тип, который широко используется в промышленности. В этой конструкции воздух поступает через вход компрессора в крыльчатку, за счет чего он ускоряется. Достигнув секции диффузора компрессора, воздух замедляется, что приводит к увеличению давления; сжатие воздуха. Затем этот сжатый воздух попадает в коллектор.

    Изображение из AirMech

    Поскольку эти компрессоры могут быть выполнены в многоступенчатой ​​конфигурации, они более эффективны, чем ротационные винтовые компрессоры, которые относятся к воздушным компрессорам прямого вытеснения.

    Эти компрессоры широко используются в нефтяной и газовой промышленности, а также в турбонагнетателях. Они лучше всего подходят для приложений, требующих 250 л.с. и выше, и могут достигать 6 тыс. Л.с. для конкретных приложений.

    Преимущества и недостатки

    У этих типов воздушных компрессоров много преимуществ.Возможно, наиболее важным преимуществом центробежных компрессоров является то, что они могут подавать воздух без содержания масла. Это означает, что они могут использоваться для чувствительных приложений, требующих высококачественного воздуха (или других сжатых газов), а фильтры на выходе из компрессора отсутствуют. К тому же центробежные компрессоры не требуют особого обслуживания и могут работать без остановок в течение многих лет.

    К недостаткам относится большая площадь лобовой части для того же воздушного потока по сравнению с осевой конструкцией, чувствительность к изменениям в составе газа, необходимость улучшенного контроля вибрации из-за их высокой скорости вращения, ограниченные отношения давления и возможность дросселирования компрессора и помпажа. .

    Применение воздушных компрессоров

    Применение воздушных компрессоров доходит до потребности в сжатом воздухе. Мы уже слышали об их использовании в системах кондиционирования и охлаждения, а также в коммунальных системах, таких как производство электроэнергии и химические процессы. Теперь давайте обратим наше внимание на некоторые другие приложения, которые могут не сразу прийти в голову. Если мы разделим воздушные компрессоры на три класса: бытовые, коммерческие и промышленные, мы можем упомянуть некоторые из этих других применений воздушных компрессоров довольно организованным образом.

    • Бытовые воздушные компрессоры могут использоваться в пневматических инструментах, используемых в домашних проектах, малярных инструментах, которые распыляют краску на поверхности, очищают тесные пространства сжатым воздухом и т. Д.
    • Промышленные воздушные компрессоры могут снова использоваться в пневматических инструментах, таких как пистолеты для гвоздей и устройства для окраски распылением в кузовных мастерских, пневматические дрели и молотки на строительных площадках, выдувные пистолеты, пескоструйные инструменты и т. Д.
    • Промышленные воздушные компрессоры могут использоваться в различных отраслях промышленности, таких как:
      • производство: управление пневматическими инструментами на производственных линиях, сварка, резка, продувка резервуаров и труб, отделка и упаковка
      • сельское хозяйство: системы вентиляции, опрыскивание посевов, пневматическое оборудование для работы с различными материалами и т. Д.
      • фармацевтические препараты: погрузочно-разгрузочное оборудование, распылительное оборудование, сосуды и резервуары под давлением, упаковка и т. Д.
      • и многие другие!

    Компрессоры, используемые для HVAC

    Поршневой воздушный компрессор – наиболее широко используемый тип компрессоров, используемых в системах кондиционирования воздуха. Несколько цилиндров, в которых происходит магия сжатия, могут быть включены в один блок, а это означает, что системы переменного тока, использующие поршневые воздушные компрессоры, довольно гибки с точки зрения предоставленных им соотношений давлений.

    Спиральные компрессоры , которые являются относительно новыми в мире компрессоров переменного тока, набирают обороты в компрессорной промышленности HVAC, поскольку у них очень мало движущихся частей по сравнению с типами поршневых компрессоров. Они также эффективны и надежны, что делает их интересным выбором для компрессоров систем кондиционирования воздуха.

    Ну а по эффективности и надежности очень сложно превзойти винтовые компрессоры .Интересно, что эти типы воздушных компрессоров также присутствуют в индустрии HVAC; однако они используются в более крупных системах кондиционирования воздуха, таких как центральные блоки в большом здании, где от системы кондиционирования воздуха требуется огромное количество воздуха.

    Теперь, если у вас очень большое здание со сложной системой кондиционирования воздуха, вы можете рассмотреть центробежные воздушные компрессоры , которые обычно специально предназначены для таких применений.

    Существуют также роторно-лопастные воздушные компрессоры , используемые для систем кондиционирования воздуха, где требуется бесшумная работа, а также ограниченное пространство. Эти типы воздушных компрессоров производят очень низкий уровень шума по сравнению с другими типами воздушных компрессоров и оставляют небольшую площадь, что делает их идеальным выбором для таких применений.

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
