Конструкция винтовой лестницы: Чертеж винтовой лестницы на второй этаж своими руками: расчеты и схемы – Промышленная вентиляция в Москве строительство монтаж в Подольске

Содержание

Винтовая лестница своими руками

Винтовые лестницы на видео.

Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.

Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.

В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.

В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами.

Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами.

Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).

[1]

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.
[2]

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео

Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.

Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра. С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.

Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.

Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:

Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями. При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.

В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.

Когда гнутая деталь будет полностью готова, можно приступать к ее установке в лестничный проем. Для этого сначала необходимо выпилить несущие балки, вставить и закрепить обрамление.

Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины. Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.

Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.

При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.

Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях. Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.

Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.

После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения. Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.

Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.

Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.

Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени. Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.

Обычно первая балясина нижним концом упирается в пол, таким образом, она обеспечивает дополнительную фиксацию свободного конца ступени и всей лестницы. Но можно использовать и другой вариант — опустить все балясины до пола.

В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.

Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.

После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями. Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.

Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.

Чтобы построить винтовую лестницу своими руками, для крепления центральной стойки рекомендуется использовать конструкцию пяты, которая имеет вид крестовины и заглубляется в пол.

Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.

Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.

Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.

Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.

Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.

Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.

Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой). С трубы и сгона нужно обязательно снять фаску.

В противном случае сварной шов останется без обработки, с наплывами, из-за чего в дальнейшем возникнут проблемы при нанизывании ступеней — придется надевать их с противоположного конца трубы. Затем необходимо сварить обе детали.

Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.

Для соединения верхней части лестницы с ограждением проема к трубе нужно прикрепить деревянную пластину, которая будет не только выполнять функцию ограждения (поручня), но и станет связующим звеном для верхнего узла крепления лестницы.

На нижнем конце обжимной трубы должна располагаться внутренняя резьба. В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.

Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.

Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.

Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.

Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.

Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.

Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.

После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы. С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.

Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.

Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Винтовая лестница своими руками

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Видео (кликните для воспроизведения).

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы — чертеж и схемаМонтаж деревянной винтовой лестницы — чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими рукамиДеревянная винтовая лестница со сплошным ограждениемМеталлическая винтовая лестница со сплошным ограждениемДеревянная винтовая лестница с подступенкомОригинальная спиральная лестница из дереваПлощадка с ограждением для винтовой лестницыПролет винтовой лестницы квадратной формыДеревянная винтовая лестница в домеВинтовая лестница с площадкой в гостинойВинтовая лестница с металлическим ограждениемВинтовая лестница с горкой

Метки: Лестница Винтовая лестница

Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

сваркой;
ковкой;
литьем.

[/stextbox]

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

две или три трубы разного диаметра;
готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж конструкции

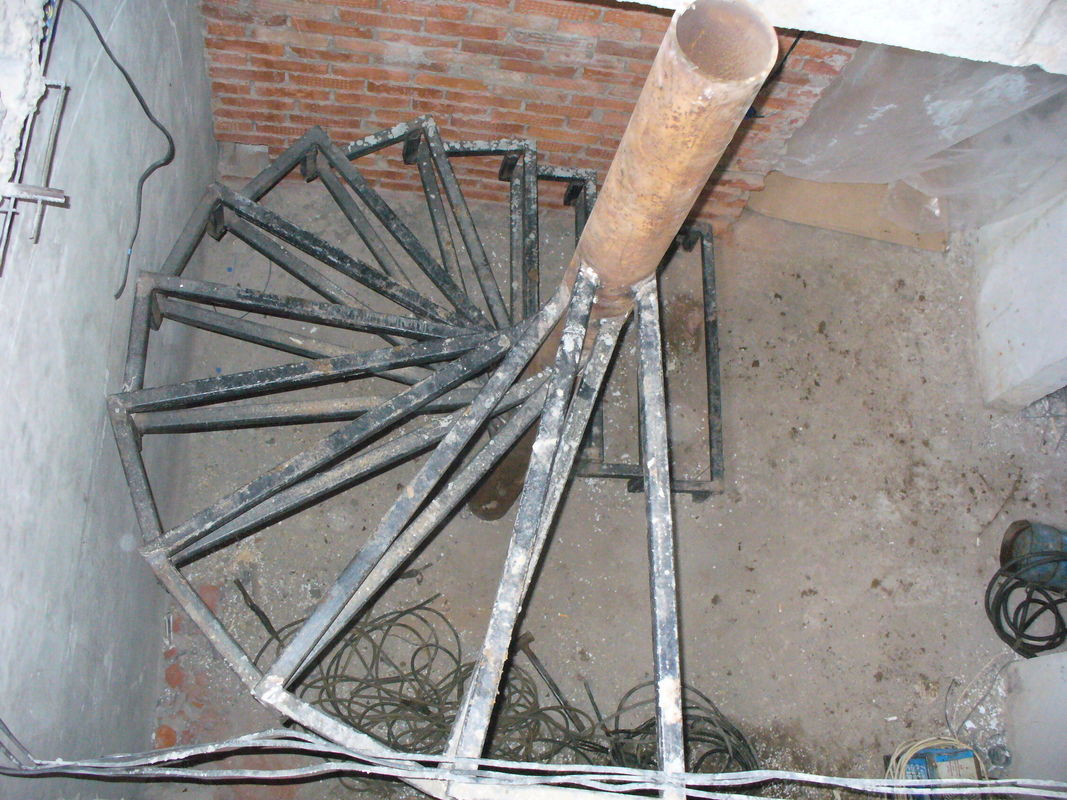

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

В заключение

Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.

Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Особенности винтовой лестницы

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Высота лестницы

Диаметр лестницы

Количество ступеней и высота проступка

Ширина ступеней

Не забываем рассчитать ширину ступеней

Используемые материалы и инструменты

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

сваркой;
ковкой;
литьем.

[/stextbox]

Заготовка деталей

две или три трубы разного диаметра;
готовые ступени из металла или уголок под облицовку.

Монтаж конструкции

Окончательная отделка

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

В заключение

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Видео (кликните для воспроизведения).

Источники:

Рыжков И. Б., Травкин А. И. Основы инженерных изысканий в строительстве. Учебное пособие; Лань — М., 2016. — 136 c.
Саргсян, А. Е. Строительная механика. Механика инженерных конструкций / А.Е. Саргсян. — М.: Высшая школа, 2008. — 464 c.

Винтовая лестница своими руками

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Я Григорий Уткин. В настоящее время я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Винтовая лестница своими руками – как сделать винтовую лестницу из дерева на второй этаж: расчет, схема + фото-видео

Винтовая лестница своими руками

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.

Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.

Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.

Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.

Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.

При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.

Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.

При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.

Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.

Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.

Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы – чертеж и схемаМонтаж деревянной винтовой лестницы – чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы – фото

Винтовая лестница своими руками + фото, чертежи, видео

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

материалу, используемому для строительства системы;
эстетическим характеристикам;
форме;
месту установки;
конструкции перил;
размерам;
стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

входные;
межэтажные;
подсобные;
подвальные;
мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
модульные либо сборные конструкции;
системы на кронштейнах, больцах, косоурах;
трансформеры и переносные конструкции;
внутренние либо наружные системы;
прикрученные к стене лестничные марши либо отдельно расположенные;
со ступенями открытого или закрытого типа;
с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
W1- ширина проступи;
W2-ширина заготовки;
α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinα

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
Неудобство подъема мебели.
Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

криволинейные;
полуоборотные;
четверть оборотные;
изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
выбирается место размещения основного стержня, крепится нижний опорный фланец;
первая ступень крепится к полу, она входит во фланец;
строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
вверху закрепляют опорный стержень;
подбирают и устанавливают поручни и защитные ограждения.

Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Винтовая лестница своими руками – попробуйте собственные силы!

Винтовая лестница бывает просто незаменима для интерьера помещений с ограниченной площадью, или же в тех случаях, когда она необходима для поддержания определенного архитектурного стиля.

Винтовая лестница своими руками

Винтовая лестница своими руками может быть изготовлена из дерева, металла, композитов или же из всех этих материалов в комплексе. Это зависит от выбора хозяев здания, от умения и возможностей мастера, а также от общего интерьерного оформления помещения, в которое будет вписываться создаваемая конструкция.

Так как такая разновидность лестницы сама по себе является не просто функциональным, но и декоративным элементом, она подойдет практически для любого стиля интерьера. Например, в помещение, выполненное в «деревенском» стиля «кантри» отлично подойдет деревянная лестница с массивными ступенями, а для интерьера, в котором выраженное преобладание стиля «модерн», необходимо будет приобрести или заказать кованые балясины или ступени с металлическими «кружевами».

Для каждого из существующих вариантов отделки можно подобрать и дизайнерское решение, и материал, из которого будет выполнена лестница.

Положительные и отрицательные моменты винтовых лестниц

Как и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариант для устройства в той или иной комнате.

1. К плюсам этого типа лестниц можно отнести:

Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит — можно сэкономить полезную площадь и второго этажа.

Одно из главных преимуществ винтовой лестницы — экономия площади

Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений, например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наверх крупногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также, в некоторых случаях — из-за простоты ее монтажа.
Этот оригинальный элемент придаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на настроение, а возможно даже — и на самочувствие. Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

Основные разновидности винтовых лестниц

Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.

Типовое разнообразие винтовых лестниц

Если рассматривать лестницы сверху, можно увидеть круглый или же многоугольный лестничный пролет.

Последний образуется в том случае, если часть ступеней фиксируется не только на центральном столбе, но и на одной или двух стенах. Этот вид лестницы располагают в узкой нише при ограниченном пространстве помещения или же в углу. На представленном выше рисунке этот вариант идет под номером один.

Часть ступеней может крепиться к стене здания

На втором рисунке показан вид лестницы, в котором ступени консольно защемляются на внутреннем центральном столбе.

Ступени жестко крепятся на центральной стойке

В третьем варианте ступени закрепляются на столбе-опоре и на гнутых тетивах и ограждении.

Вариант вообще без центральной стойки — с гнутыми тетивами

В последнем представленном на рисунке виде винтовых лестниц, ступени фиксируются на обсадной трубе и поддерживаются с другой стороны изогнутыми перилами.

Ступени «набираются» на центральную вертикальную стойку

Это основные, наиболее применяемые виды винтовых конструкций, но существуют и другие — более сложные, которые могут быть изготовлены только мастерами-профессионалами.

Узнайте, какую систему подсветки лестницы лучше выбрать, из нашей новой статьи.

Элементы винтовой конструкции

Чтобы разобраться в том, как и какие детали необходимо изготовить для винтовой лестницы, нужно обязательно знать, как они называются, где располагаются и каким образом монтируются. Поэтому, прежде чем переходить к дальнейшим действиям, стоит разобраться с этим вопросом.

Общая типовая конструкция лестницы

1 — Ступени лестницы.

2 — Завершающая верхняя площадка конструкции.

3 — Опорный для поручней и балюстрады столб.

4 — Центральный цилиндрический опорный столб, который можно назвать основой всей конструкции.

5 — Составляющие центральный столб цилиндры.

6 — Балясины стойки для поддержки поручня и скрепляющие между собой витки винтовой лестницы.

7 — Перемычки.

8 — Винтообразный поручень

9 — Ограждение второго этажа.

Кроме самих этих элементов, необходимо знать способ их соединения в различных узлах конструкции:

Варианты крепления деталей и узлов между собой

Узел «А» — соединение центральной опорной стойки или обжимной трубы лестницы с ограждением на втором этаже.

На винт или болт, закрепленный в тыльной части опорной стойки, надевается поручень, в котором устроено специальное сквозное отверстие.

Далее, сверху него прикручивается деревянная или металлическая декоративная крышка, которая и фиксирует поручень в определенном месте.

Узел «Б» — показывает соединение с помощью резьбы участка обжимной трубы с втулкой, устанавливаемой в отверстие ступени.
Узел «В» — установка на обсадную трубу шайб и гильзы, которая выполняет декоративную и прижимную роль.
Узел «Г» — соединение опорной стойки с основанием, которое фиксируется к полу.

Видео: сборная модульная винтовая лестница «Мечта»

Цены на различные элементы лестниц

~~Элементы лестниц~~

Важные нюансы при расчетах, изготовлении и монтаже лестницы

Для того чтобы лестница была комфортной и безопасной для подъема и спуска, рекомендовано на всех этапах работы – при проведении расчетов, при изготовлении и монтаже конструкции, соблюдать рекомендации и правила, разработанные и проверенные опытными специалистами.

Ширину ступени в ее середине, куда чаще всего наступают при подъеме и спуске, не рекомендовано делать меньше 200 мм.
Опорная центральная стойка, в целях безопасности, не должна иметь диаметр меньше, чем 50 мм.
На винтовой лестнице не рекомендовано устанавливать подступенки, так как они могут быть помехой для полной постановки стопы человека на поверхность ступени. Это может привести к соскальзыванию ноги и к случайному падению, а как результат – велик риск получения травмы.
Каждый из витков лестницы должен иметь не менее 11 ÷ 12 ступеней.
Высоту витков конструкции рекомендовано рассчитывать с учетом максимального роста жильцов дома, желательно даже взять с запасом в 100 ÷ 200 мм. Если будет сделан неправильный расчет в меньшую сторону, то на некоторых участках лестницы придется наклоняться, чтобы не удариться головой. Согласитесь, что пользоваться таким сооружением будет крайне неудобно.

Расчет параметров винтовой лестницы

Прежде чем приступать к изготовлению элементов лестницы, необходимо провести тщательные расчеты, иначе конструкция может быть попросту небезопасной.

Первое, с чего начинают — общий чертеж и расчет параметров

Ширина прохода лестницы винтовой конструкции, как правило, варьируется между 700 и 1000 мм.

Чтобы понять, как правильно рассчитать параметры, можно для примера взять среднестатистические данные. Например, ширина прохода лестницы будет равна 900 мм, ее высота — 2700 мм, а диаметр центральной опорной стойки — 300 мм.

Сначала нужно определить общий диаметр винтовой лестницы, в проекции — вид сверху. Для этого необходимо взять две проходных ширины лестницы (900 × 2) и прибавить к получившемуся результату диаметр опорной стойки:

(900 × 2) + 300 = 2100 мм

Далее, нужно на листе бумаги исполнить чертеж. Наносится окружность с найденным выше диаметром в 2100 в масштабе 1:10, получится 210 мм.

В эту окружность нужно вписать еще одну, которая будет показывать траекторию движения человека, идущего по лестнице. Радиус второй окружности будет равен сумме радиусов опорной центральной стойки и ширины лестницы, разделенной пополам.

(900 + 150) : 2 = 575 мм

Далее, необходимо определить, какое количество ступеней будет в каждом полном витке конструкции. Для вычисления этого параметра нужно взять величину средней ширины ступени. Так как обычная ширина этого элемента составляет у наружного ограждения 400 ÷ 450 мм, то примерно посередине (по проводимой траектории движения человека) для вычисления можно взять 250 мм.

Затем, длину окружности траектории движения необходимо разделить на среднюю ширину ступени.

(2 × 3,14 × 575) : 250 = 14,44 шт.

В данном случае, округление делается в большую сторону и в результате получается 15 ступеней.

Следующим шагом, нужно найти высоту ступеней. Для этой цели первая окружность делится на 15 равных частей. Нужно учитывать, что последняя и первая ступени витка должны располагаться между собой по высоте человека достаточно рослого, например, 1900 мм. Прибавив к этому параметру еще резерв – порядка 100 мм. Кроме этого нужно учесть и толщину ступени, допустим, она будет составлять 30 мм. Итого получается

1900 + 100 + 30 = 2030 мм

Далее, зная все вычисленные параметры, можно легко узнать высоту каждой из ступеней (если, конечно, их размещение планируется на одинаковом интервале по высоте). Для этого высоту витка нужно разделить на количество ступеней:

2030 : 15 = 135,33 ≈ 135 мм

Для того, чтобы узнать общее количество ступеней в лестнице, нужно ее высоту – от пола первого этажа до уровня второго, разделить на высоту ступени.

2700 : 135 = 20 ступенек.

Итого за весь подъем лестница сделает 20 : 15 = 1,(33) полных оборота, или опишет полный виток и плюс еще 120 градусов.

Воспользуйтесь калькулятором расчета размеров забежной или винтовой лестницы с описанием.

Изготовление деталей конструкции

Опорный столб

Для опорной центральной стойки используют металлические трубы, бетонные, кирпичные и деревянные столбы.

Очень часто в качестве центральной стойки используется металлическая труба

К металлу, бетону или кирпичу ступени могут быть закреплены с помощью приваренных к трубе элементов, муфт или болтов.

К деревянной стойке закрепить ступени гораздо проще. Для этого могут быть использованы любые способы, начиная от металлических уголков и заканчивая деревянными брусками, установленными вертикально в зазоры между ступенями.

Стойка должна быть прочной и спокойно выдерживать суммарную массу всех элементов конструкции и крупного человека с поклажей, находящегося на лестнице. Кроме этого, центральный опорный столб необходимо надежно закрепить в верхней и нижней части.

Диаметр стойки из металла (трубы) должен быть не менее 50 мм, а изготовленной из других материалов — от 150 до 500 мм и даже иногда больше.

Изготовление ступеней

Для изготовления ступеней чаще всего выбирается дерево с плотной структурой — бук или дуб, но нередко используются и другие породы. Однако, лучше не выбирать хрупкую древесину, такую, как сосна или ель, так как они могут не выдержать выпадающую на эти детали лестницы большую нагрузку.

Выбирая материал для ступеней, нужно знать, что толщина готовых деталей должна быть не меньше 50 мм, при условии, что высота лестницы не превышает 2-х метров. Если же общая конструкция будет выше, то и толщина ступеней должна быть больше – минимум 60 мм.
Материал для изготовления деталей должен быть в меру просушен и обработан. Лучше всего приобретать уже оструганную доску. При неравномерной просушке древесины, она может, постепенно теряя влагу, деформироваться, приобретая форму пропеллера или лотка. Хуже всего, если это начнёт происходить уже после того, как заготовка будет установлена в общую конструкцию. Скорее всего, деформирующуюся ступеньку придется заменить, иначе она «потянет» за собой и остальные детали, нарушая общую прочность сборки.

Склеивание бруса в единую панель и разметка ступеней

Воспользуйтесь калькулятором расчёта ступеней лестницы с пояснениями.

Учитывая все эти обстоятельства, и опираясь на опыт мастеров, рекомендовано для изготовления ступеней использовать проклеенную древесину, которую вполне можно сделать самостоятельно, использовав бруски нужной толщины. Панель из брусков должна иметь длину, равную длине ступени, а по ширине – вмещать две ступени, уложенные в противоположном направлении.

Бруски собираются в общую панель, и при этом очень важно предусмотреть, чтобы рядом лежащие детали имели структурный рисунок волокон, направленный в противоположных направлениях. Бруски склеиваются между собой и стягиваются с помощью струбцин, и в таком положении эта сборка оставляется до полного просыхания.
Для того чтобы не прибегать к измерениям при изготовлении каждой детали постоянно, лучше всего смастерить шаблон ступени, с помощью которого форма и размер будет переноситься на подготовленные склеенные панели с очень большой точностью.

Шаблон изготавливается по параметрам, полученным в результате проведенных заранее расчетов. Обязательно следует помнить, что после вырезания заготовки ступени будут подвергаться окончательной обработке, поэтому для нее нужно тоже предусмотреть определенный припуск, примерно в 5 мм, и делать шаблон уже с учетом этой поправки.

Используя шаблон для переноса формы ступени на клееную панель, особенно важно точное перенесение размера широкой стороны ступени и отверстия (если оно предусмотрено) под стойку. От правильно перенесенных параметров напрямую будет зависеть правильность, лёгкость и качество монтажа конструкции. Естественно, не менее важно точно перенести и другие размеры (ширина средней и узкой части), но они уже не так серьезно повлияют на качество сборки.
Так как самая верхняя ступень является своеобразной площадкой, которая соединяет лестницу и полы второго этажа, она имеет значительно большие размеры.

Ее можно разметить и выпилить, используя шаблон, изготовленный для рядовых ступеней, только затем несколько увеличив размеры. На рисунке хорошо виден процесс расчета и разметки верхней ступени-площадки на заготовке-панели, склеенной из брусков.

Верхняя ступенька имеет свои особенности

Иногда размер длины этого элемента увеличивают для того, чтобы площадка могла упираться своей широкой стороной на межэтажное перекрытие, что сделает лестницу более прочной. Кроме длины делается больше и ширина этой ступени, что улучшит ее эксплуатационные качества.

После разметки ступеней, их выпиливают, а затем обрабатывают на специальных столярных станках или же доводят до готовности вручную.
Если предусмотрены отверстия для монтажа ступеней на опорную стойку, то их выбирают специально подобранной фрезой, только после того, как все элементы будут выпилены.

Несколько ступеней складывают стопкой, надёжно фиксируют их между собой с двух сторон, а затем проводят сверление отверстий под опору. Используя этот «пакетный» метод вырезания отверстий, можно получить более точное их расположение, что поможет в дальнейшем облегчить монтаж конструкции.

Разметка готовых ступенек для вырезки монтажных пазов

Читайте статью, как оформить пространство под лестницей самостоятельно с подробными описаниями действий.

Изготовление стоек и балясин

Далее, проводится разметка и высверливание или выпиливание отверстий или пазов нужного размера или формы под установку балясин.

Для изготовления стоек необходимо иметь клееный брус, имеющий размер сечения не менее 50 × 50 мм и токарный станок. Можно, конечно же, в виде стоек установить хорошо обработанные квадратные в сечении бруски, но традиционными являются круглые, имеющие определенный рельефный рисунок балясины. В случае отсутствия возможности самостоятельного изготовления таких элементов, их можно приобрести и в готовом виде.

Балясины можно выточить самостоятельно или приобрести уже готовыми

Чтобы обеспечить жесткость конструкции, крайние стойки делают такой формы, чтобы они могли соединить сразу две ступени — это также необходимо для того, чтобы исключить риск проворачивания ступени на опорной трубе.
Нужно отметить, что стойки-балясины могут быть вклеены в высверленные отверстия, закреплены сверху ступеней специальными креплениями или же надеты и приклеены на ступени с помощью выпилов, сделанных в нижней части балясин, на половину их сечения.

Расчет места установки балясин хорошо показан на представленном ниже рисунке-чертеже.

Позднее необходимо будет провести разметку и спил верхней части стоек под нужным углом, который будет зависеть от уклона и поворотов лестницы.

Перила лестницы

Отлично смотрятся на винтовой лестнице изогнутые деревянные перила, но изготовить их самостоятельно – задача очень высокого уровня сложности. Так, необходимые детали могут быть исполнены несколькими способами, любой из которых простым никак не назовешь:

— выпиливание отдельных частей перил из цельных кусков дерева, а затем сборка их между собой;

— выпиливание перил из склеенных между собой брусков;

— склеивание элемента из тонкого деревянного шпона.

Изготовление гнутых деревянных поручней — задача для настоящих мастеров

Для изготовления перил потребуется не только соответствующий материал, но и инструмент, который обеспечивает нужный изгиб, и одновременно фиксирует согнутый элемент в нужном положении.

Поэтому, чтобы не тратить время и силы на изготовления гнутых поручней (тем более, без особой гарантии успеха), их можно заказать в специализированных производственных фирмах, занимающихся изготовлением сложных деревянных конструкций, в том числе — лестниц и комплектующих к ним.

Мастер на месте определит, под каким радиусом делать изгиб, снимет все параметры лестницы и изготовит поручень, а также плинтус, если он тоже есть в проекте.

Владельцу дома останется только установить эти элементы на лестницу при ее монтаже, хотя эту работу также вполне можно доверить мастерам.

Если есть необходимость сэкономить на поручнях из древесины, можно заказать их изготовление и из другого материала, например, из пластика, который прекрасно имитирует фактурный рисунок дерева. Еще один вариант перил — это комбинированный, то есть сделанный из металла и пластика.

Однако, какой бы вид перил ни был выбран, его установка и закрепление происходит в последнюю очередь.

Как производится монтаж

Определив место установки лестницы, его размечают таким образом, чтобы конструкция, задуманная для установки на определенном расстоянии от стены, в нее не упиралась.

Если лестница будет опираться на стену, то это сразу учитывается при разметке места монтажа

Если же конструкция будет определенным образом закрепляться на стене, для нее тоже нужно точно рассчитать место установки центральной стойки и форму проема в потолочном перекрытии.

Первым шагом нужно провести разметку на потолке, определив центр окружности, которая позднее должна быть вырезана в перекрытии и будет впоследствии служить проходом на второй этаж.

Определение центров — на потолке и на полу

Определив эту точку, с помощью отвеса ее точно проецируют на пол. Эта отметка станет местом установки опорной стойки.
Далее, в потолке вырезается проем нужной формы, и его края сразу же оформляются декоративно.

Вырезание отверстия в потолке и его отделка

Следующим этапом идет установка опорной стойки, если она будет монолитной.

Если используются готовые комплекты винтовых лестниц, то их сборные детали — опорная стойка, состоящая из отдельных элементов, и ступени, сразу закрепляющиеся на стойке, монтируются одновременно.

Примерная схема такой сборки представлена выше.

Если же ступени будут крепиться на монолитную стойку из бетона или кирпича, то на ней размечаются места, на которых закрепляются с помощью анкерных элементов или сварки специальные кронштейны. На них будут и укладываться, и крепиться ступени.

Если стойка будет иметь большой диаметр и изготавливается из древесины, то для установки ступеней проще всего использовать бруски, имеющие высоту расстояния между ступенями, которая получится при предварительных расчетах.

Бруски закрепляются вертикально на точно размеченные места на столбе, с помощью мощных саморезов. Размер брусков может составлять в сечении 30 × 50 или 50 × 50 мм. Этот способ крепления смело можно назвать самым простым, главное — подготовить нужное количество брусков требуемых размеров.

Под первую ступень с широкой ее стороны, можно предусмотреть на полу надежную подставку из более крупного бруска, который необходимо тщательно обработать.
Верхняя ступень-площадка укладывает на полы второго этажа и надежно закрепляется.

Верхняя ступень обычно заходит на поверхность пола второго этажа

Далее, когда все ступени выставлены, на них устанавливаются балясины, но пока не закрепляются, так как на них нужно сделать отметки для спила под необходимым углом, который будет соответствовать уклону лестницы.

Угол их среза определить легко, для этого процесса потребуется изготовить простой шаблон в виде треугольника. Как сделать это правильно, показано на схеме ниже.

Установка и подгонка балясин и стоек

Когда будут размечены все балясины, их аккуратно спиливают, устанавливают и закрепляют на подготовленные крепления (отверстия, шпунты или пазы), но, кроме них, рекомендовано дополнительно зафиксировать деревянные балясины на клей.

Далее, на балясины устанавливается поручень, который закрепляют к ним с помощью саморезов, закручиваемых под углом. Чтобы избежать повреждения стойки, сначала нужно просверлить канал под саморез соответствующим сверлом (обычно используют Ø 3 мм), а затем в это отверстие вкручивается тонкий, но достаточно длинный саморез.

Можно крепить и на гвозди, но лучше воспользоваться саморезами

Вместо этого некоторые мастера используют обычные гвозди, однако, учитывая хрупкую витую конструкцию лестницы, лучше все же применить саморезы.

Чтобы конструкция была более прочной, можно по всей длине лестницы, с наружной ее стороны, закрепить широкий витой плинтус.

Нередко снаружи конструкцию лестницы прикрывают широким витым плинтусом

Закончив монтаж лестницы, можно переходить к ее окончательной отделке. Можно покрыть ее краской, которая поможет вписать конструкцию в общий дизайн, а можно использовать морилки и цветной или бесцветный лак по дереву.

Если решено изготовить и установить винтовую лестницу самостоятельно, то главное в этом вопросе — сделать конструкцию максимально удобной, надежной и безопасной, особенно в том если в доме проживают люди преклонного возраста и маленькие дети.

При отсутствии опыта и навыков в подобной работе, лучше доверить этот процесс квалифицированному мастеру. В крайнем случае, можно заняться монтажом готовой конструкции, комплект деталей которой изготовлен профессионалами. В этом случае нужно будет точно, до мелочей, выполнять все технологические рекомендации, указанные в инструкции, которая прилагается к такому набору.

Видео: проведение монтажа готового комплекта винтовой лестницы

3D Расчет винтовой лестницы – онлайн калькулятор

Параметры винтовой лестницы

Рис. 1 Общий чертеж лестницы

H — высота лестницы — как правило определяется высотой этажей Вашего дома
D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела. Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит не только уточнить стоимость будущего изделия, но и определиться с выбором параметров.

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий. Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера.

Расчет винтовой лестницы на второй этаж

Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.

ТТК. Устройство винтовой лестницы на второй этаж частного дома,

D=”P0001″ ALIGN=”center”>
ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

     Типовая технологическая карта (ТТК) составлена на устройство винтовой лестницы на второй этаж частного дома.

     ТТК предназначена для ознакомления рабочих и инженерно-технических работников с правилами производства работ, а также с целью использования при разработке проектов производства работ, проектов организации строительства, другой организационно-технологической документации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

     Устройство лестницы

     Любая лестница независимо от типа состоит из нескольких обязательных элементов (рис.1):

     Косоур – несущий элемент, балка, поддерживающая ступеньки и подступени. Расположена снизу и берет на себя всю нагрузку.

     Тетива – опорно-несущий элемент со специальными выемками для заведения торцом ступеней. Если лестница одной стороной прислоняется к стене, тетива применяется только с одного бока, если лестница “зажата” между стенами – с двух. В отличие от косоура тетива не предназначена для больших нагрузок.

     Ступени – балки, состоящие из горизонтальных проступей и вертикальных подступенков. Подступенки выполняют как эстетическую, так и опорную функцию. Допустимо изготовление деревянных лестниц без подступенков, однако в этом случае они будут менее прочны.

     Перила – состоят из балясин и поручней. Могут иметь разнообразные формы и размеры в зависимости от предпочтений заказчика.

Рис.1. Элементы лестницы

Винтовые лестницы – основные виды

     В частных домах чаще всего можно увидеть такие винтовые лестницы:

     – Поворотные или прямые маршевые лестницы.

Рис.2. Компактные межэтажные лестницы

     – Модульные и сборные лестничные конструкции (рис.2).

     – Лестницы, закрепленные с помощью кронштейнов, больцев, косоуров.

     – Винтовые лестницы-трансформеры.

     – Переносные лестничные конструкции.

     – Лестницы внутри помещения, так и снаружи.

     – Конструкции, отдельно стоящие или прикрепленные к стене.

     – Лестницы с разными видами ступенек. Ступени могут быть как открытого типа, так и закрытого.

     – Винтовые лестницы с перилами или без них.

     По своему прямому назначению все винтовые лестницы можно разделить:

     – Входные;

     – Межэтажные;

     – Для подсобных или подвальных помещений;

     – Мансардные.

     Также лестничные конструкции различаются между собой по следующим признакам:

     Материал, используемый при изготовлении лестницы;

     Форма и размеры изделия;

     Место установки;

     Стиль оформления и эстетические качества конструкции.

     Достоинства и недостатки винтовых лестниц

     Винтовые конструкции, как и другие виды лестниц, имеют как свои достоинства, так и недостатки. К основным достоинствам винтовых лестниц можно отнести следующие плюсы:

     1. Компактность сборки изделия. Винтовые конструкции более компактны по сравнению с обычными видами лестниц. Поэтому они занимают в доме гораздо меньше места. Этот показатель особенно важен для помещений небольших размеров и площади.

     2. Эстетические качества. Спиральная винтовая лестница со стороны выглядит очень красиво. Она может стать украшением любого помещения.

     3. Невысокая цена изделия. Установить лестницу винтового типа в доме выходит не так дорого, как строительство обыкновенной лестницы. Чтобы сэкономить денежные средства можно сделать ее самостоятельно, не прибегая к помощи специалистов.

     4. Месторасположение лестницы. Ее можно установить у стены или по центру дома.

     5. Лестничные пролеты можно сделать узкой стороной к центру лестницы, а широкую часть расположить у стены.

     К недостаткам таких лестниц относятся:

     1. Трудности при подъеме грузов наверх. Препятствиями в этом деле служат частые повороты и небольшое пространство. Длинные предметы поднять наверх почти невозможно (рис.3).

Рис.3. Внешний вид собранной винтовой лестницы

     2. Трудности, связанные с передвижением по ней людей. По такой лестнице намного сложнее спускаться и подниматься, чем по обычной. В основном это касается детей и пожилых людей. Если же при подготовке чертежей такой лестницы, а также в процессе ее монтажа не учитывать все пропорции и расчеты, то лестница может даже стать опасной.

     3. Стоит помнить и о том, что у спиральной лестницы есть одна особенность – сужение ступеней с одной стороны. Если лестница сделана довольно круто, то сужение тоже представляет некоторую угрозу при ходьбе по ней. Этот недостаток легко можно исправить, если сделать надежные перила.

Виды материалов для изготовления винтовых конструкций

     Материал для винтовой лестницы должен быть обязательно высокого качества и отвечать всем требованиям безопасности. Чаще всего винтовые лестницы бывают деревянными или металлическими.

     Деревянные лестницы. При строительстве используется только древесина. Опору здесь делают из балки. Ее сечение должно составлять 10 см. Ступеньки закрепляют к стене, используя для этого косоуры;

     Лестницы, изготовленные из металлических профильных труб с применением сварочных работ. Здесь используют швеллера, металл и крепежные углы;

     Металлические кованые сооружения;

     Комбинированные конструкции (рис.4). Здесь из металла сделана только основа. Остальные детали делаются из древесины, МДФ накладок или фанеры. Встречается такое сочетание как нержавеющая сталь + МДФ. Перила обычно используют пластиковые.

Рис.4. Пример комбинированной лестницы из дерева и металла

     Самый простой вариант для установки спиральной лестницы в здании – это конструкции модульного типа, готовые к сборке. Сюда входят готовые металлические детали, ступеньки, сделанные из натуральной древесины, опоры, изготовленные из профильной трубы.

Чертежи и расчеты – их разработка

     Разрабатывать чертеж винтовой лестницы необходимо только после создания подробного плана первого этажа.

     Там должно обязательно быть указано место установки винтовой конструкции. А также в плане указываются точные размеры проема, при этом учитывается масштаб плана помещения.

     В чертеже винтовой лестницы подробно указывают все параметры изделия. К ним относятся ширина плоскости наклона конструкции, толщина материала.

     На их основе выполняются все расчеты, необходимые для последующей установки и монтажа лестницы.

     В расчетах важно учесть следующие моменты:

     – Выбор подходящей для строительства лестницы площади и разработка чертежей;

     – Лестничный вход на 2 этаж составляет не менее 2 кв. метров. К нему необходим доступ для проведения сборки конструкции.

     Зачастую у спиральных лестниц нет подступенок. Из-за этого обязательно делают небольшой нахлест ступенек друг на друга в местах их сужения.

     Расчет наиболее удобной ширины шага для подъема и спуска по лестнице (рис.5). Это необходимо для исключения запинаний за соседние ступеньки при ходьбе. Как правило, для того, чтобы подняться на второй этаж хватает всего 12 ступеней.

     Увеличение размера минимальной лестничной ширины. По стандарту ширина такой лестницы составляет 120 см. Градус уклона при этом составляет 45 градусов.

Рис.5. Чертежи винтовой лестницы

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Монтаж опорной части

     Необходимо заранее приготовить инструменты и комплектующие (рис.6).

Рис.6. Необходимые комплектующие

     Установка поддерживающей конструкции начинается сверху (рис.7). И чтобы винтовая лестница на второй этаж была идеально ровной, нужно прикрепить первый опорный элемент, используя строительный уровень (рис.8). Любые перекосы могут привести к ненадежности конструкции.

Рис.7. Установка поддерживающей конструкции начинается сверху

Рис.8. Прикрепление первого опорного элемента, используя строительный уровень

     Следующая часть опоры вставляется снизу к уже зафиксированной части верхней опоры (рис.9). После этого выравнивается по высоте и прикрепляется винтами.

Рис.9. Следующая часть опоры вставляется снизу

Рис.10. Важно учитывать высоту между ступенями

     Важно учитывать высоту между ступенями и при дальнейшей сборке придерживаться одинакового показателя (рис.10). Начиная с 3-го элемента, конструкция должна смещаться в сторону (рис.11).

Рис.11. Смещение конструкции в сторону

Рис.12. Установление подпорки

     А когда опорная часть из металла будет собрана наполовину, следует установить под некоторые ее части рейки или другие подпорки, как показано на рисунке 12. Жесткая фиксация опоры будет достигнута только при прикреплении к полу.

Рис.13. Последнее металлическое крепление под ступеньку также выравнивается относительно предыдущей

     Последнее металлическое крепление под ступеньку также выравнивается относительно предыдущей (рис.13). Под опору, прикручиваемую к полу, выставляются отметки.

Рис.14. В полу высверливаются отверстия под дюбеля

     В половом покрытии высверливаются отверстия под дюбеля (рис.14). После прикрепления элемента выполняется соединение с нижней опорой (рис.15).

Винтовая лестница: как сделать своими руками, чертежи

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы
Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.
Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж
Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.
Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

Для соединения ступеней со стойкой на них нужно установить специальные втулки.
Ступени покрывайте лаком или краской;
На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
Кронштейны установите между широкими элементами проступей;
После установки последней втулки украсьте ее красивым декоративным оголовком;
Установите все ступени с помощью крепежа;
Закрепите балясины, они могут быть прямыми или фигурного очертания;
Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

Источник: http://StroySvoimiRukami.ru/vintovaya-lestnica-svoimi-rukami/

Винтовая лестница своими руками из дерева чертежи

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц .

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Какие материалы использовать для изготовления винтовых лестниц?

Как сделать винтовую лестницу своими руками

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Монтаж винтовой лестницы

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы — чертеж и схема Монтаж деревянной винтовой лестницы — чертеж и схема Многоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой

Источник: http://lestnica-mpl.ru/vintovaya-lestnitsa-svoimi-rukami-iz-dereva-chertezhi.html

Как сделать винтовую лестницу своими руками

При выборе лестничного перехода с одного этажа на другой, следует помнить, что лестница должна быть не только практичной, надёжной и долговечной конструкцией, но и иметь привлекательный внешний вид.

Красивая винтовая лестница своими руками станет эстетичным дополнением к любому частному дому, а также к некоторым разновидностям квартир.

Помимо всех своих положительных качеств, винтовая лестница также экономит свободное место, что позволяет занять его более необходимыми вещами.

Плюсы и минусы спиральных конструкций

Не стоит спешить и закупать все строительные материалы для создания винтовой лестницы, сначала следует ознакомиться с преимуществами и недостатками таких конструкций. К сожалению, идеальных вещей практически не бывает, и даже зная, как сделать винтовую лестницу, хозяин дома или квартир должен узнать все плюсы и минусы таких конструкций.

Плюсы:

Небольшие размеры. Что наиболее удобно, например, при малой площади частного дома. При этом, установив требуемое количество ступеней и правильно рассчитав все размеры, винтовая лестница, смонтированная своими руками, станет намного практичнее в эксплуатации, чем обыкновенная маршевая конструкция. Также упрощается расчёт.
Привлекательный дизайн, который позволяет пробудить в себе дизайнера любому хозяину частного дома. При создании винтовых конструкций, можно подобрать настолько необычайный внешний вид, что станет настоящим произведением искусства.
Доступная стоимость. Конечно, если не делать ступеньки из морёного дума или красного дерева, то стоимость стандартной винтовой лестницы может «приятно» удивить хозяина дома. Самым дорогим элементом станет металлический каркас и его сварка, весь остальной расчёт (расходные материалы, дерево для ступеней и т.д.) имеет среднюю стоимость.

Минусы:

После окончания постройки по винтовой лестнице достаточно проблематично поднять или опустить какой-либо груз (это может быть мебель, бытовые устройства, другие объёмные вещи). Поэтому следует заранее все вещи, обладающие крупными габаритами, перенести на второй этаж или спустить с него.
Недостаточное удобство. Необходимо обладать некоторыми навыками, чтобы быстро подняться или спуститься с винтовой конструкции. Особенно это становится затруднительными, если неправильно рассчитано количество ступеней и их размеры.

В остальном винтовые лестницы на второй этаж пользуются не меньшей популярностью, чем маршевые конструкции, для того, чтобы изготовить их своими руками, не потребуется много времени.
Видео с YouTube:

Чертёж простой винтовой лестницы

Конечно, можно не терять времени на расчёт, а также чертёж, и приобрести готовую конструкцию, которую необходимо только собрать.

Но стоимость готовой винтовой лестницы (чертёж которой будет представлен далее) будет гораздо выше, чем её самостоятельное изготовление и монтаж. Также нельзя доверять качеству материала, из которого конструкция изготовлена.

При недостаточном качестве даже древесины для ступеней, возникает высокий риск получения травмы членами семьи, например, когда ступень переломится.

Чертёж винтовой лестницы без опоры

Началом составления чертежа является выделение свободного пространства, площадь которого должна быть не менее двух квадратных метров. Такие размеры рассчитаны на максимальный комфорт как при подъёме человека, так и при его спуске.

Также важным фактором является свободный доступ к верхней и нижней части лестницы. Это очень правильно и практично с точки зрения пожарной безопасности, и при возникновении ситуации, когда необходима быстрая эвакуация всех людей в доме.

Стандартная винтовая лестница

Следующим конструктивным элементом каждой винтовой конструкции являются ступени. Необходимо правильно подобрать не только их количество, но и размеры, которые указывают на чертеже. В среднем, для большего удобства количество ступеней варьируется от 11 до 13 штук. При большем количестве ступеней, поднимающемуся или спускающемуся человеку будет проблематично сделать полноценный шаг.

Также, делая расчёт, следует обратить внимание на градус уклона винтовой лестницы, не следует его делать слишком острым или тупым, идеальное значение – 45 градусов. Тогда при подъёме и спуске со ступеней, они не будут слишком подняты вверх или опущены вниз.

Чертёж с описанием сборки

И последнее – ширина лестницы на второй этаж, которая по общепринятым нормам составляет 120 см. Некоторые хозяева домов стараются сделать винтовую лестницу как можно уже, но это только приводит к лишнему неудобству.

Последовательность монтажа деревянной винтовой лестницы

Следует знать, что монтаж и расчёт деревянной и металлической винтовой конструкции отличается только другими составляющими конструкции, а также способом крепления всех основных её элементов.

Основным элементом такой лестницы является несущая опора, на которую впоследствии будет устанавливаться общее количество ступеней.

При металлическом каркасе, для ступеней не требуется дополнительная фиксация, а при использовании деревянных материалов, одну их сторону крепят на стене с помощью анкерных болтов.

Видео с YouTube:

Монтаж несущей опоры

Опорная стойка – основной элемент винтовой лестницы на второй этаж, который требует не только правильного и точного монтажа, но также использования надёжных строительных материалов и точно отмеренной высоты. Поэтому при выборе деревянных составляющих, необходимо обратить особое внимание на обработку древесины.

Пример монтажа несущей опоры

Как было указано выше, для деревянной винтовой лестницы потребуется свободное пространство, площадью не менее 2 м2. Опорная стойка устанавливается точно посередине этого пространства. Чтобы отмерить центр площадки, необходимо соединить углы прямоугольника и на этом месте производить монтаж опоры.

Как производить монтаж несущей опоры:

Деревянная стойка обыкновенно состоит из нескольких частей определённой высоты, поэтому изначально её нижнюю часть необходимо надёжно закрепить на полу. Делают это с помощью анкерных болтов. Для лучшей фиксации понадобится 6-8 анкерных болтов. Для этой работы лучше всего подходит перфоратор, но также можно использовать менее мощную перфорированную дрель.
Далее на деревянную стойку устанавливают остальные её части, для их крепления используются металлические полосы. Следует помнить, что для лучшей фиксации, в частях опоры должны быть предусмотрены пазы. Тогда после окончания работы, конструкция получится более монолитной.
После того, как деревянная опора будет установлена, следует произвести монтаж дополнительных крепления на стенах, к которым впоследствии будут фиксироваться ступени. Для монтажа крепления, как и для стойки, используют анкерные болты.

Компактная деревянная опора

Установка ступеней

Монтаж ступеней на деревянную винтовую лестницу — не менее ответственное занятие, чем установка центральной опоры. Ведь от их правильного расположения зависит удобство передвижения по лестнице на второй этаж. Чтобы ступени точно подошли к опоре, на ней следует закрепить отрезки металлического уголка, которые перед этим точно отмерить с помощью строительного уровня.

Правильное крепление ступеней

В отрезках металлического уголка просверливают отверстия, с помощью которых потом будут зафиксированы ступени. Следует помнить, что для лучшей фиксации дерева, помимо болтов также следует приобрести широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

Сейчас можно приобрести специально предусмотренные для такой разновидности фиксации уже готовые небольшие уголки. В них просверлены отверстия, достаточно только закрепить такие изделия внизу ступеней, а с другой стороны притянуть к центральной опоре.

Более трудоёмким является вариант изготовления ступеней специально конструкции, при которой они просто одеваются на центральную опору. Обычно такая форма ступеней предусмотрена в винтовых лестницах, изготавливаемых на заказ, если делать их своими руками, то это займёт слишком много времени. Установив ступени с одной стороны на опору, с другой стороны их всё же необходимо закрепить к стене.

Перила – безопасность превыше всего

Перила – это неотъемлемая часть любой винтовой лестницы, особенно если она имеет винтовую конструкцию. Для более гармоничного вида, перила или поручни необходимо делать средней высоты, и из того же материала, что и остальная винтовая лестница, сделанная своими руками.

Надёжные и качественные перила

Конечно, многие домашние мастера стараются сочетать тщательно обработанный металл и качественные породы деревьев, но это приводит к дополнительным затратам. Поэтому на деревянной винтовой лестнице следует сделать такие же перила.

Крепить стойки перил к ступеням можно с помощью саморезов, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком.

Более старым (но очень надёжным и проверенным) является способ крепления деревянной конструкции с помощью деревянных гвоздей или говоря простым языком – чопиков. Чопик выстругивают из бруска, его диаметр составляет не более 0.8 см.

Потом в нижней части стоек для перил высверливают отверстие, которое также необходимо и для ступеней. Далее стойка и ступеньки соединяются с помощью чопика, который необходимо вбить.

Крепить перила к стойкам можно также с помощью саморезов или деревянных гвоздей среднего диаметра. После того как конструкция будет готова, её можно вскрыть лаком, предварительно придав необходимый цвет мастикой или марилкой.

Как сделать винтовую лестницу из металла. Плюсы и минусы конструкции

Металлическая винтовая лестница своими руками обладает рядом преимуществ, которые не могут сравниться с деревянными конструкциями.

Например, это более длительный эксплуатационный срок, менее длительная и затратная обработка, а также высокая надёжность изделий, смонтированных из металла.

Но если пропустить все плюсы металлических лестниц, то остаётся ряд недостатков, на которые также следует обратить внимание:

Высокая стоимость. Металл для лестницы (даже не первого качества) является достаточно дорогостоящей разновидностью материалов. Помимо его покупки, также следует потратить средства на транспортировку и разгрузку.
Необходимость использования сварки. Конечно, можно не нанимать сварщиков или не приобретать сварочный аппарат, а просто воспользоваться дрелью, набором свёрл по металлу и большим количеством болтов с гайками, шайбами и гроверами. Но при этом не только нарушается эстетика всей конструкции, а также существенно снижается надёжность самой лестницы.
Для металлической лестницы необходима площадка из бетона, иначе пол дома может просто не выдержать веса всей конструкции.

Винтовая лестница из металла простого дизайна

Монтаж винтовой лестницы из металла происходит в точно таком же порядке, как и деревянной конструкции. Основным отличием является соединение всех элементов. Если для деревянной лестницы используют саморезы, деревянные гвозди и иногда болты, то в металлических лучше всего применять сварочный аппарат.

Красивые винтовые лестницы на второй этаж, фотогалерея:

Источник: https://viascio.ru/lestnitsy/kak-sdelat-vintovuyu-lestnitsu

Винтовая лестница своими руками: плюсы и минусы, схемы, формулы, чертежи

Если бюджет строительства ограничен также, как и жилая площадь, наилучшим выходом станет установленная винтовая лестница своими руками. Она занимает минимум места, при этом гораздо удобнее складной чердачной лестницы.

Преимущества и недостатки изготовления винтовых лестниц своими руками

Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

Плюсы винтовой лестницы

Итак, почему же винтовая лестница может стать удачным решением:

экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

Если же правильно подобрать и рассчитать конструкцию, удастся еще и хорошо сэкономить.

Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

Минусы винтовой лестницы

Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек.

Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства.

Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

Выбор конструкции и материала

От выбранной формы и размера лестницы будет зависеть ее комфорт и безопасность. Например, при сооружении узкой винтовой лестницы стоит оказаться от установки подступенков.

Это позволит становиться всей ступней на ступеньку не только в самом широком месте, что увеличивает комфорт и безопасность лестницы.

Дерево, металл или бетон?

Кроме эстетических предпочтений, выбирая тот или иной материал, нужно руководствоваться еще и практическими соображениями. Ведь переделывать лестницу уже никто не будет и служить она должна столько же, сколько и весь дом.

Для больших загородных коттеджей, построенных из кирпича или бетонных блоков, подойдет бетонная же лестница. Конечно, компактной она не будет, зато придаст интерьеру оригинальность. А чтобы пользоваться ею было приятно, желательно делать ее не больше одного витка и с шириной ступеней не меньше 1,2 метра – так, чтобы на лестнице спокойно разминулись два человека.

Лестницы на металлическом каркасе универсальны и долговечны. Их можно устанавливать как в деревянных, так и кирпичных домах и даже в легких каркасниках. Используя деревянные ступеньки и перила в сочетании с кованными элементами ограждения, вся конструкция получит надежный, но легкий и ажурный вид.

Полностью деревянные лестницы отличаются простотой возведения – для работы с деревом не нужны навыки сварщика, а из инструментов понадобятся только электролобзик, шлифмашинка и ручная пила по дереву. Правильно обработав древесину антисептиками и регулярно подновляя декоративное покрытие, можно добиться долгого срока службы. К тому же, натуральное дерево добавит больше уюта в интерьер.

Лестница на тетивах или косоурах

Это наиболее простой вариант для сооружения в небольшом дачном домике. Тетива – это глухой боковой элемент с выбранными пазами под ступеньки, а косоур имеет форму гребенки, на ребра которой и кладутся ступеньки. Зачастую косоуры монтируются непосредственно на стену, благодаря чему ступеньки винтовой лестницы получают две точки опоры – на центральный столб и на косоур.

При этом нет нужды в дополнительных подпорках или укосинах.
Еще один вариант простой опоры винтовой лестницы на стену – монтаж планок под ступеньки.

Совместно с врезанием пазов в центральный столб это позволяет добиться высокой надежности конструкции с минимумом затрат на материалы. Этот вариант подойдет даже для начинающего плотника.

Лестница на больцах

Больцевые лестницы получают все большую популярность. Все благодаря безопорной конструкции, которая позволяет размещать лестницы в любом месте, делать их визуально более легкими и освобождать максимум пространства. Больцы связывают ступеньки и перила, которые являются несущим элементом.

Благодаря этому создается жесткий каркас, а за счет отсутствия контакта между ступеньками, лестницы на больцах не скрипят и не шатаются.

Конечно, такой вариант является самым сложным для самостоятельного осуществления, ведь требуется предельно точно рассчитать форму перила и правильно зафиксировать его. В противном случае ступеньки со временем начнут изгибаться вниз по наружному краю.

Расчет винтовой лестницы

Ни в коем случае не стоит пропускать этот этап и строить винтовую лестницу «на глаз». Даже натренированная рука мастера может не справиться, что приведет к печальным последствиям. Так, необходимо учитывать:

расчет комфортной высоты подступенка винтовой лестницы отличается от маршевой – чем меньше высота, тем уже ступени по средней линии;
количество ступеней рассчитывается исходя из высоты витка, равному 2 м;
минимальная ширина ступеней винтовой лестницы – 90 см, при этом площадь всей лестницы равна удвоенному значению ширины ступеней плюс диаметр центрального столба.

Все остальные требования к винтовым лестницам такие же, как и к маршевым. Не следует делать ступеньки слишком узкими или прибегать к «утиному шагу» для экономии места. Если же в доме есть дети, стойки перил нужно ставить по две на одну ступень.

Схемы, формулы и чертежи

Для примера можно рассчитать параметры лестницы с шириной ступеней 90 см и круглым центральным столбом 20 см. Диаметр всей лестницы (Дл) равен:
Дл = 90 см *2 + 20 см = 200 см.
Выбранная высота подступенка 21 см. Высота лестницы – 290 см. Таким образом, количество ступеней (Кс) равно:
Кс = 290 см / 21 см = 13,8.

Округлив получившееся число до 14 ступеней, следует уменьшить высоту первой или последней ступеньки до 17 см, чтобы не пришлось делать верхнюю площадку приподнятой над уровнем пола. Комфортная глубина ступеньки по средней линии должна составлять 20 см при спуске с учетом нахлеста и 30 см при подъеме.

Источник: https://SvoimiRukami.lesstroy.net/doma/vintovaya-lestnitsa-svoimi-rukami/

Винтовая лестница своими руками + фото, чертежи, видео

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

материалу, используемому для строительства системы;
эстетическим характеристикам;
форме;
месту установки;
конструкции перил;
размерам;
стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

входные;
межэтажные;
подсобные;
подвальные;
мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
модульные либо сборные конструкции;
системы на кронштейнах, больцах, косоурах;
трансформеры и переносные конструкции;
внутренние либо наружные системы;
прикрученные к стене лестничные марши либо отдельно расположенные;
со ступенями открытого или закрытого типа;
с перилами либо без таковых.

Деревянные маршевые конструкции

Алгоритм действий

Видео:

Расчеты

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
R –внешний радиус консоли (окружности).
R1-внутренний радиус проема (диаметр толщина опорной трубы).
γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
L –длина окружности.

Формула для расчета окружности:
L=2πR*n или L=2πR* (γ/360).
На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:
l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
W1- ширина проступи;
W2-ширина заготовки;
α-угол ступеньки.

Рассчитываем угол ступеньки по формуле:
α= γ: число ступеней.
Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:
W1=R*sinα
Ширину проступи рассчитываем по формуле:
w= r* sinα= (2R*sinα)/3
Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

Разновидности винтовых конструкций

О минусах винтовых систем.

По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
Неудобство подъема мебели.
Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Деревянные поворотные конструкции

криволинейные;
полуоборотные;
четверть оборотные;
изогнутые.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
выбирается место размещения основного стержня, крепится нижний опорный фланец;
первая ступень крепится к полу, она входит во фланец;
строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
вверху закрепляют опорный стержень;
подбирают и устанавливают поручни и защитные ограждения.

Нюансы монтажа

Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах.

Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Источник: https://bouw.ru/article/kak-sdelaty-vintovuyu-lestnitsu-na-vtoroy-etazh-cherdak

Как построить винтовую лестницу

Вы планируете новое дополнение к своему дому или бизнесу и понимаете, что вам нужен более удобный способ доступа к новому району, но у вас нет места для обычной лестницы? Возможно, вы добавляете тренировочную комнату на нижний уровень и вам нужен способ попасть в эту зону из главной спальни. Вы собрали колоду и нуждаетесь в быстром переходе на другой уровень?

Рассмотрим преимущества винтовой лестницы.Она занимает меньше места, чем обычная лестница, и может быть прекрасным предметом для разговора.

Хотя винтовая лестница не может использоваться в качестве основного входа в зону вашего дома (в соответствии с требованиями строительных норм), она может быть удобным способом перехода с одного уровня на другой и займет половину пространства.

У лестницы Arke есть винтовые и модульные комплекты лестниц для самостоятельного строительства.

Вы можете построить собственную винтовую лестницу, приложив немного навыков сварщика и потратив около 400 долларов.00000 руб., Даже при нынешних более высоких ценах на сталь. За последние 15 лет я построил 18 винтовых лестниц, все из которых сделаны из дерева (ступени и поручни). В этой статье объясняется, как это сделать.

Недавно я удалил из своего дома террасу второго этажа, потому что она гнила и находилась в плохом месте, на виду у машин, на оживленной улице перед нашим домом. Доступ на палубу был через дверь в кухне / столовой. Мы с женой решили, что новая стальная винтовая лестница должна занять место палубы, чтобы обеспечить пожарную лестницу и добавить красивый акцент в наш дом.

Проектирование и проектирование

Каждая винтовая лестница построена вокруг центральной колонны, которая опирается на единственную точку у своего основания (см. Рис. 1). Я вырыл 18-дюймовую яму в земле под дверью кухни на 4 фута глубиной – ниже линии мороза в нашем климате Миннесоты. Я залил картонную трубу бетоном на высоту 3 дюйма над уровнем земли и на уровне верхней части стены блока подвала. Я использовал мастерок, чтобы разгладить и выровнять бетон.

Теперь у нас есть хороший фундамент для дальнейшего развития.Для начала мне нужно было всего одно измерение: общий рост.

Общая высота от бетонного фундамента до вершины верхней ступеньки составляла ровно 9 футов или 108 дюймов. Я записал это число и решил повернуть лестницу налево (против часовой стрелки), когда поднимался наверх.

Но сначала я должен был рассмотреть несколько требований строительных норм, чтобы спланировать лестницу.

Согласно национальным строительным нормам и правилам каждая ступенька должна быть не менее 26 дюймов в ширину.Каждая ступенька должна быть не менее 7-1 / 2 дюйма в глубину на расстоянии 12 дюймов от ее узкого конца.

На каждой ступеньке должен быть минимум 6 футов 6 дюймов высоты. Поручень должен находиться на высоте от 34 до 36 дюймов над каждым носком протектора. Балясины перил лестницы не должны пропускать 4-дюймовый мяч.

Кроме того, верхняя платформа должна выступать на 7 дюймов за дверь, которая может открываться на нее, при измерении, когда дверь полностью открыта.

Планировка и компоновка этой внешней лестницы применимы к любой винтовой лестнице, установленной в любом месте, на любую высоту и любой диаметр.

В соответствии с применимыми строительными нормами лестница высотой около 9 футов работает хорошо, когда ей нужно сделать примерно один полный оборот во время вертикального перемещения. Это означает, что первый шаг внизу находится непосредственно под последним шагом вверху. Кто-то, идущий по лестнице, смотрит в одном направлении вверх и вниз. Эта комбинация поворота на 360 градусов на 9 футов вертикального хода также обеспечивает надлежащую высоту над головой, требуемую строительными нормами.

Чтобы определить количество необходимых шагов, мы делим 108 дюймов вертикальной высоты на 7.Подъем на 7 дюймов на ступеньку идеален. 108 дюймов ÷ 7 дюймов = 15,43 шага. Поскольку у нас не может быть нечетного количества шагов, мы выберем 15 шагов. Верхняя колода будет 15-й ступенью, поэтому мы сделаем 14 ступеней плюс колода. Тогда 108 дюймов ÷ 15 шагов = 7,2 дюйма. Мы определили, что каждый подъем (расстояние по вертикали от одной ступеньки до другой) составляет 7,2 дюйма.

Глубина каждой ступени (беговой дорожки) на узком конце будет 4 дюйма, чтобы она соответствовала 4-дюймовой центральной колонне с местом для сварных швов сверху и по бокам.

Шаг шага (горизонтальная глубина каждой ступеньки на широком внешнем конце) можно определить, сначала выбрав внешний диаметр лестницы. Строительный кодекс требует минимум 5 футов 2 дюйма из-за минимальной ширины протектора 26 дюймов. Если мы сложим ширину двух 26-дюймовых ступеней, центральной колонны и поручня, мы обнаружим, что диаметр 62 дюйма – это минимум для любой винтовой лестницы. Я выбрал диаметр 70 дюймов, чтобы по лестнице было легче ходить. Таким образом, каждая ступенька шириной 32 дюйма вместо минимальной 26 дюймов.

Для определения размеров ступеней на внешнем конце рассмотрим внешний диаметр лестницы без балясин и перил. Центральная колонна и две ступени составляют общий диаметр 68 дюймов.

Окружность лестницы – это диаметр в дюймах, умноженный на 3,1416. Итак, 68 дюймов x 3,1416 = 210 дюймов (округлено до ближайшего дюйма). Так как мы сделаем 14 ступеней, 210 ÷ 14 = 15 дюймов. Ступеньки должны перекрываться на один дюйм, чтобы разместить стойки, которые связывают их вместе и поддерживают поручни и балясины.Таким образом, мы сделаем ступени глубиной 16 дюймов (горизонтальное измерение, спереди назад) на внешнем конце. Штыри приварены к пятке одной ступени и носу ступени над ней. (См. Рис. 2 выше).

На данный момент у нас есть следующая информация: Общий подъем лестницы составляет 108 дюймов (7,2 дюйма на ступеньку). По пути наверх лестница повернёт налево. Лестница состоит из 15 ступеней (14 ступеней плюс верхняя площадка). За время своего пути лестница сделает один полный оборот на 360 градусов.Внешний диаметр составляет 70 дюймов, включая стойки и поручни. Поручень будет высотой 36 дюймов.

Верхняя дека

Верхняя дека, которая для целей планирования является 15-й ступенью, должна быть не меньше ширины верхней ступеньки, но может быть шире. Я решил сделать шахту шириной 42 дюйма, чтобы было достаточно места, чтобы дверца экрана могла легко открываться и обеспечивать легкий доступ к первой ступеньке. Когда дверь широко открыта, платформа должна выступать на 7 дюймов за решетчатую дверь.Моя дверь имеет ширину 36 дюймов, поэтому я сделал верхнюю платформу глубиной 44 дюйма (от дома до внешнего края палубы). Я сделал перила на верхней палубе высотой 36 дюймов с расстоянием между балясинами чуть меньше 4 дюймов.

Центральная колонна

Я использовал 3-1 / 2-дюймовую трубу сортамента 40 для центральной колонны, размер которой 4 дюйма снаружи. Я отрезал его длиной 146 дюймов. Это позволяло получить 108 дюймов для 15 ступенек, 36 дюймов для верхних ограждений и еще 2 дюйма для внешнего вида.

Затем я закрыл верхний конец круглой пластиной толщиной 1/8 дюйма и гладко отшлифовал сварной шов. На нижнем торце была приварена квадратная пластина размером 1/2 дюйма размером 12 на 12 дюймов. Я пробил 7/16-дюймовые отверстия в каждом углу плиты, чтобы получить 3/8-дюймовые бетонные анкерные болты, чтобы прикрепить ее к фундаменту.

Чтобы упростить компоновку, я положил колонку горизонтально в простую приспособление, которое я сделал много лет назад именно для этой цели.Подойдет и пара козлов. Затем я разложил метки из мыльного камня для каждого шага примерно на расстоянии 7,2 дюйма друг от друга, начиная с обоих концов и отрегулировав расстояние между метками для равномерного распределения шагов. Как обсуждалось ранее, верхняя отметка находится на расстоянии 108 дюймов от нижнего конца колонны и является точкой крепления верхней панели.

Конструкция протектора

Поскольку лестница должна была использоваться на открытом воздухе, я сделал ступеньки из стальной защитной плиты толщиной 1/8 дюйма (также называемой алмазной ступенькой).Я вырезал детали плазменным резаком и отнес их местному производителю для формования. Я использовал размеры, о которых говорилось ранее, но добавил 1 дюйм на передней и задней сторонах, чтобы сформировать ребро жесткости, которое также сделало протекторы более тяжелыми. К внешнему торцу приварена плоская поверхность размером 3/16 на 1 дюйм, чтобы завершить закрытый вид.

Я прикрепил ступени к центральной колонне по своим отметкам, убедившись, что они перпендикулярны колонне в обоих направлениях.Я также был осторожен, чтобы продвинуть их для левого поворота и перекрыть их на один дюйм. После того, как я прикрепил несколько ступеней на место, я начал прикреплять новые стойки на внешних концах ступеней, привязывая пятку к одной ступени. к носу протектора над ним по внешнему краю ступеней и на 35 дюймов выше верхнего протектора. Поручень, добавленный позже, сделал перила высотой 36 дюймов.

Ножки представляют собой квадратные трубки диаметром 1 дюйм, обрезанные до 43 дюймов, с верхними концами, обрезанными под углом примерно 33 градуса, чтобы приблизительно соответствовать уклону лестницы.Угол не имеет решающего значения, потому что поручень будет привариваться к верхним концам всех ножек.

Когда все ступени и ступени были прикреплены на место, я вернулся, чтобы закончить всю сварку центральной колонны на каждой ступеньке и вокруг каждой ступени, прикрепленной к ступеням.

Самой интересной частью всего проекта было изготовление спиральных перил. Я использовал 3/4-дюймовую трубу (примерно 1 дюйм снаружи) длиной около 21 фута, пропустив ее через мою листорегулирующую машину, чтобы сначала сформировать круг диаметром примерно 7-1 / 2 фута.Этот процесс немного сплющил трубу и сделал ее лучше подходящей для руки. Затем я привязал один конец трубы к силовому столбу снаружи и отошел другим концом, вытянув его в спираль длиной около 9 футов.

Затем, начиная с середины лестницы, я прикрепил поручень к верхним концам опорных стоек, нагревая и слегка сгибая поручень по мере необходимости. Когда поручень был на месте без изгибов и выпуклостей, я закончил сварку и гладко отшлифовал их.

Следующей была верхняя дека, где я использовал угловое железо размером 1-1 / 2 на 1/8 дюйма для рамы, пробивая отверстия диаметром 1/4 дюйма для досок настила, которые я позже прикрутил бы болтами. Палуба имела размеры 42 на 44 дюйма с двумя поперечинами, которые помогали выдерживать нагрузку в центре. Я сделал небольшой надрез в одном углу, чтобы разместить центральную колонну, и приварил его на отметке 108 дюймов на колонне. Позже были добавлены обработанные зубчатые палубные доски.

Затем я вырезал угловые стойки (квадратная труба 1 дюйм, длина 35 дюймов) для перил палубы, а также квадратные балясины 3/8 дюйма и плоский брус размером 1/4 на 1-1 / 4 дюйма. поперечины вверху для перил и приварил их на место.Пространства между 15 стойками Newel затем были заполнены тремя балясинами с квадратными стержнями 3/8 дюйма (см. Рис. 2).

Отделка

После того, как все сварочные работы были выполнены, все сварные швы отшлифованы и отполированы, лестница была готова к отделке. Я решил покрасить его сам хорошей антикоррозийной грунтовкой и плоской черной краской на масляной основе. Порошковое покрытие – тоже отличный выбор, но может быть довольно дорогим (до 800 долларов за среднюю лестницу). Он более прочный, но некоторые цвета блекнут, а царапины не так легко исправить.

После того, как лестница была установлена на бетонной колонне и прикручена к дому винтами с шестигранной головкой 3/8 дюйма, я добавил кедровые поручни вокруг верхней палубы, прикрепленные к плоским стержням 1/4 дюйма снизу с помощью .8 шурупов для дерева диаметром 1 дюйм.

Помните, что список материалов может отличаться в зависимости от размеров и стиля вашей лестницы. Если ваша лестница будет использоваться в помещении, вы можете подумать о ступенях из твердой древесины, поддерживаемых угловыми железными рамами, заключенными в ковер.

Сводка расчетов

Количество ступеней = Общая высота ÷ 7 (округлено до ближайшего целого шага).

Окружность лестницы = Диаметр x 3,1416.

Глубина ступеньки (внешний конец) = Окружность ÷ количество ступеней + 1 дюйм.

Перечень материалов

Ваш список может отличаться в зависимости от размеров и стиля вашей лестницы.

3 1/2 дюйма Sch. 40 Черная труба – 146 дюймов

Плита пола 1/8 дюйма – прибл.1 4 фута. х 8 футов. Тарелка

1 дюйм 12 га. Квадратная труба – прибл. 65 футов

Квадратный стержень 3/8 дюйма – прибл. 175 футов

Плоский стержень 3/16 x 1 – 19 футов

Черная труба 3/4 дюйма – 21 фут

Пластина 1/2 дюйма – 1 кв. Фут

Поручни из кедра – 1-1 / 2 кв. Дюйма x прибл. 8 футов

Грунтовка и краска – 1 галлон. каждой

Обработанные палубные доски – 13 кв. Футов

Наборы винтовых и модульных лестниц Arke могут быть построены за день обычным энтузиастом домашнего дома.Комплекты винтовых лестниц Arke бывают разных конструкций и материалов, таких как дерево, металл и сталь. Arke – это дочернее предприятие итальянской компании по производству винтовых лестниц Albini & Fontanot, расположенной в США. Лестницы Arke спроектированы и спроектированы в Италии и поставляются в США. Особенности комплекта винтовой и модульной лестницы Arke: * Качество изготовления и дизайн: запатентованные комплекты винтовой лестницы Arke созданы в соответствии с высочайшими стандартами качества изготовления и дизайна. * Простота сборки: наши винтовые лестницы и модульные комплекты лестниц не требуют специальных инструментов или навыков и могут быть собраны всего за один день.Один из наших комплектов винтовой лестницы Phoenix был показан в недавнем выпуске программы DIY To The Rescue от сети DIY. Наш комплект помог паре использовать подвал, который раньше был доступен только снаружи. Благодаря доступу, предоставленному комплектом Phoenix, они смогли превратить этот подвал в функционально жилое пространство, а не просто склад. Если вы ищете винтовые лестницы или модульные лестницы в простом для сборки комплекте, не ищите дальше. Arke упрощает покупку и установку винтовых лестниц благодаря следующим ключевым характеристикам: Единые комплектные блоки: ступени, лестничные площадки, балясины, поручни, фурнитура и аксессуары в комплекте.* Ничего не нужно красить, сваривать, окрашивать или запечатывать * На складе для немедленной доставки www.arkestairs.com

Как построить винтовые лестницы: 15 ступеней (с рисунками)

Об этой статье

Соавтор:

Специалист по архитектуре и строительству

Соавтором этой статьи является Andrew Peters.Эндрю Петерс – специалист по архитектуре и строительству и руководитель Peters Design-Build, архитектурно-строительной фирмы полного цикла в районе залива Сан-Франциско. Обладая более чем 20-летним опытом, Эндрю специализируется на экологичных и целостных методах проектирования и строительства. Эндрю имеет степень бакалавра архитектуры и сертификат специалиста по управлению проектами (PMP) и является аккредитованным профессионалом по лидерству в области энергетики и экологического дизайна (LEED). Он работал менеджером проекта в отмеченном международными наградами “Refract House”, входящем в состав Team California в 2009 году.S. Департамент энергетики Solar Decathlon – проект, о котором было написано более 600 статей в Интернете и в печати. Эту статью просмотрели 144 022 раза (а).

Соавторы: 14

Обновлено: 27 января 2021 г.

Просмотры: 144,022

Резюме статьиX

Самый простой способ построить винтовую лестницу – это приобрести модульный комплект винтовой лестницы, который можно собрать вместе. Если вы предпочитаете делать свои собственные, нарисуйте план так, чтобы ваша лестница имела минимальный диаметр 26 дюймов, а ступени – не менее 7.5 дюймов глубиной. Когда вы будете готовы строить, вам нужно будет отрезать стальную трубу для центральной колонны, а затем закрепить ее на месте с помощью деревянной или стальной пластины. Когда центральная колонна закреплена, решите, хотите ли вы обрезать собственные заготовки ступеней лестницы или получить готовые. Когда у вас есть ступени, вы должны расположить их вокруг колонны так, чтобы передний край каждой следующей ступени нависал над задней стороной предыдущей примерно на дюйм. Для большей устойчивости прикрепите к лестнице заранее изготовленные перила.Дополнительные советы, в том числе о том, как установить балясины между ступенями винтовой лестницы, читайте дальше!

Печать
Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 144 022 раза.

Винтовая лестница ⋆ 🌲 ThePlywood.com

Винтовая лестница использовалась в архитектуре примерно 1900 лет, хотя исследователи, похоже, считают, что эта концепция насчитывает более 3000 лет. Изначально они были защитной мерой, использовавшейся для того, чтобы заставить атакующих использовать очень узкий фронт, давая преимущество защитникам.Это преимущество было усилено за счет строительства всех винтовых лестниц, восходящих по часовой стрелке, заставляя нападающих открывать больше своих тел, когда они пробивались вверх по лестнице, имея при этом трудности с владением собственными мечами, которые в конечном итоге ударяли о стену башни.

Изучение замков, особенно средневековых замков, увлекательно. Эти замки – это машина, изящно созданная как средство защиты. Именно здесь мы впервые видим, как винтовая лестница проявляет себя. Круглые башни обычно использовались в качестве оборонительных укреплений в стенах замков.Большинство этих башен не были достаточно большими в диаметре, чтобы вместить принцессу (она находилась в замке), но представляли собой не что иное, как винтовая лестница, ведущая на боевую площадку наверху. Защитники использовали эти лестницы, чтобы подняться на стену, и затем, если бой переместится внутри замка, на лестнице начнутся бои.

Поскольку замки были каменными, винтовые лестницы в этих башнях тоже были. Эта лестница была встроена в стены и консольно направлена к центру башни.В случае узких башен центральный конец лестницы должен был штабелироваться, образуя колонну. Но в более крупных башнях не было центральной колонны, а лестницы просто опирались друг на друга. В этих случаях лестница поддерживалась внешней стеной.

Со временем, когда замок больше не использовался в войне, винтовые лестницы никуда не делись. Скорее изменилось их предназначение. Вместо того, чтобы быть частью защиты замка, винтовые лестницы использовались, когда не было места, чтобы прятать обычную лестницу, даже лестницу с обратным ходом в здание.

Эти винтовые лестницы обычно делались из дерева и, возможно, являются одними из самых удивительных примеров деревообработки в истории. В то время как большинство из них все еще зависело от центральной колонны для поддержки, у большинства больше не было внешней стены для дополнительной поддержки. Весь вес лестницы поддерживался этой центральной колонной, которая также часто была деревянной.

А как насчет случаев, когда не было центральной колонны? Существует множество примеров винтовых лестниц, в которых в качестве опоры используется внешняя стена без центральной колонны.Но есть также несколько примеров деревянных винтовых лестниц, которые, кажется, бросают вызов силе тяжести, поскольку здесь нет центральной колонны или внешней стены для поддержки. Пожалуй, самая известная из них – лестница часовни Лоретто в Санта-Фе, Нью-Мексико.

Эта лестница была построена неизвестным мастером, который, по легенде, появился из ниоткуда, чтобы предоставить монахиням часовни возможность подняться на чердак для хора в ответ на их молитвы. Удивительная лестница построена без гвоздей, из дерева, недоступного в этом регионе, без видимых опор.И все же он простоял уже более 150 лет. Плотник, построивший его, исчез, не получив платы или благодарности монахинь. Перила были добавлены другим плотником несколько лет спустя.

Хотя владельцы часовни Лоретты хотят увековечить миф о том, что эта лестница «невозможна», правда в том, что это вполне возможно, иначе ее не существовало бы. Тем не менее, это прекрасное столярное изделие.

Лестница этого типа работает благодаря тому, что внешние и внутренние стрингеры (спирально изогнутые вертикальные соединительные элементы снаружи и внутри ступеней) действуют как две параллельные балки, несущие вес лестницы.Как показали годы, они достаточно прочные и достаточно упругие, чтобы выдерживать вес и вибрацию людей, поднимающихся по лестнице, перенося вес на нижнюю ступеньку, сидящую на полу.

Комплекты для винтовой лестницы

Большинство винтовых лестниц, устанавливаемых сегодня в домах, представляют собой комплекты. Все они имеют центральную металлическую колонну, которая является основным опорным элементом лестницы. Отдельные ступени лестницы, которые могут различаться по стилю, надвигаются на эту колонну сверху, устанавливаются и закрепляются на месте.

Одним из основных требований для установки винтовой лестницы в доме является наличие подходящего места для установки лестницы. Обычно это означает проектирование дома с учетом лестницы. Если в доме есть подвал, то черновой пол первого этажа потребует значительной дополнительной поддержки там, где будет установлена лестница, потому что весь вес лестницы будет приходиться на стальную опорную плиту, площадь которой составляет всего около шести дюймов.

На верхнем конце лестницы у вас должна быть площадка, позволяющая выйти с лестницы и войти в коридор наверху.Это можно сделать несколькими способами: верхняя часть лестницы фактически полностью закрыта, с отверстием на одной стороне, которое выходит в коридор, или лестница соединяется с балконом. Все зависит от дизайна вашего дома.

Удивительно, но эти комплекты на самом деле не такие уж и дорогие, каковы они есть, и идут со всем необходимым. Вы не можете просто пойти в местный центр по ремонту дома и забрать себе один; вам нужно будет убедиться, что размер вашей лестницы соответствует вашему приложению.У комплектов есть некоторая регулировка их подъема, и производители могут помочь вам убедиться, что ваша лестница идеально соответствует вашим потребностям.

Будьте осторожны с этим, потому что вы хотите, чтобы величина подъема для каждого шага была постоянной. Короткий подъем по ступеням может создать риск спотыкания, усиленный тем фактом, что подъем по лестнице может немного дезориентировать человека.

Эти комплекты винтовой лестницы могут иметь деревянные ступени, металлические ступени или ступени с открытой решеткой. Вы также можете купить комплекты, которые включают в себя необходимые кронштейны для ступеней, позволяющие изготавливать свои собственные ступени из любого дерева, которое вы хотите.

Если вы решите установить винтовую лестницу в своем доме, возможно, вам захочется иметь вторую лестницу на второй этаж в другом месте. Даже коробку сложно пронести вверх или вниз по винтовой лестнице; переносить на них мебель практически невозможно. Если единственная лестница, которая у вас есть, – винтовая, вам понадобится подъемник или вилочный погрузчик, чтобы перемещать мебель в комнаты наверху и из них.

Установка комплекта винтовой лестницы

Перед установкой винтовой лестницы необходимо учесть, где будет находиться вход и выход с лестницы.Оба должны быть легко доступны в местах, обеспечивающих легкий доступ. Большинство комплектов лестниц предусматривают один полный оборот на каждый этаж подъема. Итак, если ваш план не позволяет обеим сторонам смотреть в одну сторону, вам придется компенсировать дополнительный угол поворота за счет приземления на верхнем конце. Некоторые комплекты идут в комплекте с этой площадкой, сделанной из того же материала, что и ступеньки.

Первым и наиболее важным элементом для установки является центральная колонна. Это должно быть правильно отцентрировано и размещено на правильном расстоянии, чтобы обеспечить приземление на верхнем конце.Итак, вы измеряете его расположение вверху, а затем определяете, где установить опорную плиту, используя уровень. Установите его на место и обязательно проверьте три или четыре раза, прежде чем закручивать болтами. После установки вы действительно не хотите его перемещать.

Ступени в этих наборах представляют собой целые блоки, состоящие из ступеней и монтажных кронштейнов. Сначала они устанавливаются на центральный столбец сверху, сдвигая их вниз по столбцу и позволяя им складываться. Как только все они будут на колонне, включенную площадку можно надеть на колонну и прикрепить к конструкции пола для второго этажа и колонны.Эта площадка также действует как верхний кронштейн для лестницы, удерживая центральную колонну устойчиво и предохраняя ее от тряски.

После установки верхней площадки необходимо измерить общий вертикальный подъем лестницы и разделить на общее количество ступеней лестницы. Это даст вам вертикальный подъем на шаг.

При работе сверху вниз каждая ступенька выравнивается и прикрепляется к центральной колонне с помощью больших установочных винтов. Помимо измерения вертикального подъема, ступенька должна располагаться под правильным углом вокруг колонны.Это должно быть точным, выровненным со ступенькой (или площадкой) выше, оставляя при этом достаточно места для установки балясин между двумя ступенями. Эти балясины прикрепляются как к верхней, так и к нижней части каждой пары ступеней, соединяя их вместе и добавляя устойчивость против вибрации. Их нужно устанавливать ровно вертикально.

Каждая дополнительная ступенька располагается и прикрепляется к центральной стойке так же, как первая, а затем прикрепляется к центральной стойке с помощью таких же установочных винтов.Поскольку скоба идет вокруг колонны, плотно прилегая к ней, установочного винта достаточно, чтобы удерживать ее на месте.

Когда все ступеньки установлены, балясины прикрепляются к ступеням, если они еще не были. Затем поручень можно прикрепить к верху балясин. При необходимости между балясинами добавляются дополнительные шпиндели для завершения лестницы.

Изготовление винтовой лестницы своими руками

Если вы решите, что хотите сделать винтовую лестницу самостоятельно, а не покупать комплект, ее установка во многом аналогична установке комплекта.Единственная большая разница в том, что вы делаете все детали сами.

Я видел несколько различных винтовых лестниц, сделанных своими руками, сделанных из разных материалов и в разных стилях, от чего-то, что выглядит так, как будто это может быть комплект, до полностью фанерной версии, проходящей через необработанную деревянную версию. ступени – это бревна, сплющенные с одной стороны. Потенциальные возможности практически безграничны.

Все они имеют одну общую черту; центральная колонна, как и в наборах.Вы можете сделать свою собственную колонну из стальных труб диаметром три или четыре дюйма с толстыми стенками, со стальной монтажной пластиной толщиной ½ дюйма, приваренной к основанию. Если у вас нет возможности сварить его самостоятельно, любой сварочный цех должен предоставить его.

Работа с центральной колонной означает, что все ступени консольные. Таким образом, в конечном итоге вес ступени и всех, кто на ней стоит, должен передаваться обратно на центральную колонну. Для этого требуется, чтобы конструкция ступеньки или кронштейн, прикрепленный к нижней стороне ступени, был достаточно прочным, чтобы выдержать этот вес.

Теоретически, один треугольный кусок фанеры толщиной ¾ дюйма был бы достаточно прочным для этого, если бы он был прикреплен к нижней стороне ступеньки, при этом основание контактировало с колонной. Однако вы можете захотеть пойти немного дальше, используя металл, используя более одного слоя фанеры, или положив поперечную полосу фанеры на нижнюю часть этого треугольника, по сути превратив его в деревянную двутавровую балку.

Винтовая лестница, Basheer Tome

Для большинства ступеней лестниц, изготовленных своими руками, ступенька имеет примерно треугольную форму, причем вершина треугольника присоединяется к кругу, огибающему колонну.Необходимо помнить о некоторых критических размерах, чтобы соответствовать строительным нормам:

Минимальная ширина ступени составляет 7 ½ дюйма, измеренная на расстоянии 12 дюймов от центральной стойки.
Каждая ступенька протектора составляет примерно 1/12 окружности или 30 градусов.
Минимальная ширина ступени от колонны до внешнего края составляет 26 дюймов.
У вас должно быть минимум 6 футов 6 дюймов между верхней частью одной ступени и нижней частью ступеньки над ней.
Максимальный подъем для ступенек составляет 9 ½ дюйма
Наименьший общий диаметр винтовой лестницы обычно составляет 42 дюйма (3 фута 6 дюймов)

Для винтовой лестницы, сделанной из фанеры, упомянутой выше, лестница целиком, прочая чем колонна и перила, были сделаны из слоев фанеры, разрезанной и уложенной друг на друга.Каждый шаг состоял примерно из десятка слоев, которые индивидуально нарезались на фрезерном станке с ЧПУ. Это использовало около 1 ¼ листа фанеры на шаг. Каждый последующий слой был шире, чем тот, что ниже, что делало нижнюю часть лестницы непрерывной кривой из крошечных ступенек (размер толщины фанеры), а не размер подъема ступеньки.

Слои фанеры складывались, склеивались и прикручивались шурупами, делая каждую ступеньку. Поскольку ступенька была такой толстой (полная высота подъема), не было необходимости в дополнительном кронштейне для поддержки консольной ступеньки.В этой гениальной конструкции материал использовался очень эффективно.

Более простой вариант конструкции, если у вас нет фрезерного станка с ЧПУ и если вам нужна лестница более деревенского вида, – это использовать бревна, приплюснув верх и просверлив в них отверстие, чтобы они скользили по колонне. Хитрость здесь в том, чтобы просверлить отверстие такого размера в бревне; но это можно сделать, используя кольцевую пилу и долбивая дерево, как только пила достигнет максимальной глубины.

Независимо от того, как вы делаете шаги, вес на самом деле несет колонна, поэтому ваш главный критерий проектирования – убедиться, что консольные ступени выдерживают ваш вес и эффективно переносят этот вес обратно на центральную колонну.Перед сборкой вы можете сделать экспериментальный шаг и подпрыгнуть вверх и вниз по внешнему краю, убедившись, что он достаточно прочен.

Устойчивое сбережение – построй свой дом Step 26

Я думаю, что мое увлечение винтовой лестницей связано с моей любовью к эффективности. Со стандартной лестницей на обоих этажах много ненужного пространства. Например, при 8-футовых стенах самая крутая прямая лестница, разрешенная строительными нормами, будет иметь площадь чуть более 12 футов на втором этаже и более 14 футов на первом этаже.При ширине 3 фута это общая площадь около 80 квадратных футов, включая площадки. Большинство архитекторов используют часть этого пространства под лестницей для хранения вещей, но даже это не очень удобно. Винтовая лестница, с другой стороны, требует минимальной площади в 58 квадратных футов, включая лестничные площадки. Когда дело доходит до устойчивой экономии, меньшая занимаемая площадь означает тратить меньше денег на более крупный дом и использовать меньше ресурсов для строительства. Кроме того, винтовая лестница прекрасна, и я знал, что она будет центром внимания в доме.

Минимальная площадь основания лестницы для 8-дюймовых стен

Вы можете купить комплекты для постройки винтовой лестницы в Интернете, но они очень дороги, поэтому я решил построить свою. Я купил чертежи винтовой лестницы у Джима Селфа. Я нашел его веб-сайт, когда проектировал дом, и был впечатлен количеством людей, которые использовали его планы, а затем прислали фотографии своих готовых лестниц. Они выглядели действительно хорошо, и многие из его клиентов сказали, что этим планам легко следовать.Хотя я не совсем согласен с тем, что им было «легко» следовать, они определенно не были слишком сложными, и в конечном результате я получил лестницу, которой я могу гордиться.

Строительный кодекс

для минимальной винтовой лестницы. Большинство трудностей, с которыми я столкнулся при строительстве винтовой лестницы, были связаны с отсутствием высококачественных инструментов. Эти лестницы лучше всего строить в столярной мастерской, где есть столяр, строгальный станок, стоячий фрезер, сверлильный станок и много места для работы. У меня их не было, и я использовал настольную пилу и ручные инструменты.Если бы у меня было больше места для хранения больших инструментов, я бы купил несколько, и это значительно упростило бы работу, но мне нужно закончить строительство дома, прежде чем я начну строить свою деревянную мастерскую! Я уже упоминал об этом раньше, но повторю еще раз, и имейте в виду, что это исходит от человека, который не любит тратить деньги. Если есть инструмент, который может облегчить вам работу, я советую купить его. Деньги, которые вы потратите, того стоят.

Чертеж винтовой лестницы в САПР Я буду строить

Первая часть строительства винтовой лестницы – это ее проектирование.Вам нужно решить, какой толщины и ширины вы хотите, чтобы ваши ступени были и насколько крутой вы хотите, чтобы ваша спираль. IRC ограничивает расстояние от низа одной ступени до низа следующей (подъема) до 9,5 дюймов. Ширина протектора ограничена 7,5 дюймами, измеренными на расстоянии 12 дюймов от центральной стойки. Определившись с размером проступи, вы измеряете расстояние между первым и вторым этажами и делите его на желаемый подъем, чтобы узнать, сколько ступеней вам нужно. Эти числа можно немного изменить, чтобы определить размер ваших ступеней и распорок.Моя конструкция требовала 14 ступеней, каждая толщиной 2 13/16 дюйма. с прокладками 5 ″ между ними. Это позволило обеспечить идеальное расстояние при добавлении приземления. Выше вы можете увидеть, как я спроектировал спираль и смог вставить ее в конструкцию каркаса первого этажа основного дома (ниже), чтобы решить, какие размеры подходят лучше всего.

Чертеж винтовой лестницы в САПР с каркасом 1-го этажа

Для тех, кто читает и планирует строительство собственного дома, я не могу достаточно часто сказать вам, насколько важно правильное планирование для выполнения вашей сборки.Надеюсь, фотографии, которые я предоставил, дадут вам представление о том, сколько времени я потратил на планирование, чтобы убедиться, что все разные системы правильно работают вместе, как только я их построил. Даже несмотря на все планирование, я все равно допустил массу ошибок, и именно из-за этих ошибок потребовалось более двух лет, чтобы добраться до этой точки в сборке. Чем больше вы планируете, тем меньше ошибок вы делаете и тем быстрее завершите сборку.

DIY Design: как построить свою собственную винтовую лестницу из простых шаблонов фанеры

Архитекторы: Продемонстрируйте свои проекты и найдите идеальные материалы для вашего следующего проекта с помощью Architizer. M производителей: Чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь сейчас.

Если вы когда-нибудь задумывались о строительстве собственной винтовой лестницы, но не знаете, с чего начать, Бен Уеда из HomeMade Modern только что приблизил вас на один шаг к тому, чтобы воплотить ее в жизнь с помощью этого недавно опубликованного обучающего видео и бесплатных файлов САПР.

Применяя знания и навыки, которые он разработал в архитектурной школе Корнельского университета, Уеда исследует сечения цифрового производства и традиционных методов строительства, чтобы предложить широким массам идеи, шаблоны и инструкции для самостоятельного проектирования.В этом сегменте он сочетает фрезерование мебельной фанеры с ЧПУ с приклеиванием, зажимом, шлифованием и забиванием с использованием традиционных ручных инструментов, в результате чего получилась изящная винтовая лестница из штабелированной фанеры (без перил, скоро появится), прикрепленная к стандартной стальной балке.

Блог HomeMade Modern, основанный архитектором, скоро предоставит бесплатные файлы САПР для 12 фигур, вырезанных на станках с ЧПУ на ¾-дюймовые фанерные листы, вместе с полным фото-текстовым руководством и списком инструментов и запасы.По его оценкам, хотя этот проект требовал много времени и труда, он был значительно дешевле, чем большинство сборных металлических винтовых лестниц.

Уеда также объявила, что HomeMade Modern подписала договор с Autodesk о работе в новом здании BUILD Space, современной мастерской в Бостоне, посвященной исследованиям и прототипированию цифрового производства и автоматизации строительства для индустрии AEC. И архитектор приглашает сообщество A&D предлагать и, возможно, даже сотрудничать над идеями DIY, которые он сможет реализовать на объекте Autodesk.

Найдите все свое архитектурное вдохновение через Architizer: Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда.

Как построить винтовую лестницу

Как строить (и не строить) винтовую лестницу …

Женщина из старинного викторианского дома 1890-х годов хотела, чтобы лестница соединить первый этаж своего дома с квартирой, которая была добавлен в подвале.Она копила внуков и нуждалась в чтобы иметь возможность разместить больше гостей. Она нашла место спереди прихожая, где могла бы поместиться винтовая лестница, обеспечивающая хорошее уединение между первым этажом и цокольной квартирой.

У нее была новая внучка, и у нее был крайний срок, когда работа должна была быть завершена. Она нашла подрядчика, который очень привлекательная ставка, и она выдвинула ему два требования – это надо было смотреть подходит для элегантного викторианского дома XIX века, и он должен был сделать до приезда ее новой внучки.Подрядчик сказал это не было бы проблем и взял большую часть оплаты за работу передний.

Прогресс варьировался от медленного до застойного. Появились рабочие время от времени, часто единственные работники на объекте казались незнакомыми с отделкой, а иногда и вовсе не было видимого прогресса с одного дня на другой. Подрядчик явился за день до крайний срок, чтобы очистить его инструменты и установить перила вокруг строительная площадка, чтобы никто не упал в яму.Не было оценка того, когда работа будет завершена, но не будет поработайте некоторое время с новорожденным в доме.

Немного подумав, хозяин посмотрел на работу до сих пор и увидел никаких признаков какого-либо плана – стиль строительства мог быть только описан как современный, совершенно не подходящий для дома. Качество строительства было в лучшем случае грубым, и, как оказалось, откровенно опасно. Центром лестницы был еловый столб 6х6, ступени были из красного дуба толщиной 2 дюйма с квадратными краями, без каких-либо деталей, и не было предпринято никаких попыток подобрать стиль деревянных изделий, которые Лестница совмещена с.Все дело проводилось вместе с на вид беспорядочно расположенные шурупы для гипсокартона и обрамляющие гвозди.

Вот где я пришел.

Неправильно:

Это лестница на момент, когда предыдущий строитель был заблокирован. сайта вакансий. Я уже начал гипсокартон, когда эта картина был взят.

Углы между ступенями варьируются от 13 до 29 градусов. Что было они планировали сделать, чтобы заполнить дыры между ступенями?

Две ступени, которые заканчиваются у стены, сидят на коротких стрингерах 2X4. которые прибиты к стене двумя гвоздями каждый – три из них гвоздь вошел только в гипсокартон.Они явно двигаются, когда по ступенькам ходят.

Это должно было сойти за столярные изделия. Дуб красный однотонный от Home Depot в доме, который в основном построен из распиленного антикварного дуба. Нет нужно использовать один длинный кусок дуба, когда вы можете использовать пару меньших единицы. Обратите внимание, что винты (конечно, шурупы для гипсокартона), удерживающие приземления не находятся даже на прямой линии и не установлены глубоко достаточно, чтобы можно было закрыть отверстия.

Это нижняя часть площадки наверху.Обратите внимание на пробелы в концы диагональных шпилек.

Это то, чего мы никогда не могли понять. Они порубили середину из этого шпильки. Почему?

Вот это под другим углом. В чем была идея?

Две нижние ступеньки сидят на коротких 2х4, не знаю, были ли они предназначено быть постоянным. Следующая ступенька держится шурупами для гипсокартона.

Мраморная плитка терраццо была разрезана циркулярной пилой до того места, где передняя часть пилы ударилась о стену, затем ее обработали молотком.Вся выпавшая плитка была выброшена, куски не были сохранены. залатать разрыв.

Это то, что удерживало нижнюю часть стойки перил на месте – гвозди, и их много.

Это была вся работа, которую можно было исправить – только дыра. Больше ничего нельзя было спасти.

Верный путь:

Я закрыл открытые стены для изоляции и никого не допускал травмированы оголенными шипами и использовали время, указанное прибытие новорожденного для составления плана.Я пытался найти имеющийся в продаже блок, подходящий к отверстию, но ничего не могло быть нашел, что поместится в пространстве (52-дюймовый грубый проем) и посмотрите подходит для дома.

Я остановился на конструкции сварного стального каркаса с деревянными ступенями. Сталь позволила бы использовать центральный полюс меньшего диаметра, который был важно – грубое отверстие было достаточно маленьким, чтобы имело большое значение. Центральный полюс имел диаметр 2 1/8 дюйма.

Центральная штанга закреплена на месте.

Вот первая пара шагов.

Это медленная работа. Стальной каркас ступеней прочно поддерживается стены.

Пара верхних ступенек ведет внутрь. Стальные вешалки держатся. левая сторона лестницы способна нести более 10000 фунтов каждый.

Обратите внимание, что первые две ступеньки спускаются до начала спирали. Это позволяет значительно увеличить пространство над головой, поскольку лестница вьется снизу.Это проблема большинства винтовых лестниц – лестница должна быть очень крутой, чтобы получить требуемый запас по высоте. Это было на удивление удобны для винтовой лестницы.

Теперь вся сталь на месте. Обратите внимание, что стена была исправлен. Гипсокартон был отодвинут на несколько дюймов, чтобы получить все возможные дюйм зазора при спуске по ступенькам.

Еще немного гипсокартона …

Это начало отделочных работ по дереву.Использован четверть пиленый дуб чтобы соответствовать дереву в остальной части дома, а позже был окрашен до матч. Открытые края дерева были обработаны в соответствии с профилем. другой лестницы в доме.

Теперь стояки включены.

На финишную прямую – закрытие потолка.

Как построить винтовую лестницу

Когда у вас мало места для лестницы, полезно рассмотреть вариант конструкции винтовой лестницы.

Эта статья и видео покажут вам, как построить винтовую лестницу с помощью StairDesigner, нашего профессионального программного обеспечения для проектирования и производства уровней. У нас также есть возможность использовать это программное обеспечение, даже не покупая его.

Винтовая лестница отличается от винтовой лестницы тем, что она образует центральную стойку, а ступени поддерживаются стойкой, а не веревкой.

При таком определении винтовая и винтовая лестница могут относиться к одной и той же лестнице, когда внутренняя точка поворота стремится к очень маленькой дуге.

На изображении ниже показана винтовая или винтовая лестница из вяза, у которой нет центральной стойки, но она поднимается вверх по лестничной клетке размером менее 2х2 м:

Винтовая лестница может быть сделана из дерева, металла или камня и часто может быть не только очень полезной для экономии места, но и отличным архитектурным элементом дизайна комнаты.

Вот лестница из металла и дерева:

Сама природа винтовой лестницы создает элегантную плавную кривую, которая может придать удивительный декоративный эффект любому пространству.

Вот пример деревянной винтовой лестницы, которую мы построили в маленькой спальне в Париже, чтобы попасть в чердак:

Обратной стороной этого типа лестницы является то, что по ней нельзя перемещать большие предметы вверх и вниз. Так что по возможности не используйте ее в качестве главной лестницы в вашем доме.

В очень ограниченном пространстве размеры винтовой лестницы могут быть уменьшены до минимума, а поскольку они могут бесконечно поворачиваться над собой, они могут обеспечить доступ на верхние этажи, используя очень небольшую площадь для ног.

Вот лестница, которую я встроил в небольшой шкаф размером 1 х 1 м, единственное оставшееся место на 1-м этаже для доступа на чердак:

Но после установки лестницы мебель на чердак уже не переставить!

Благодаря своей очень правильной форме винтовые лестницы хорошо подходят для промышленного производства, и на рынке вы найдете комплекты для винтовых лестниц по очень разумным ценам. Однако проблемы возникнут, если вам понадобится винтовая лестница, не подходящая под стандартные размеры.

В этом случае вам нужно будет построить винтовую лестницу в точном соответствии с вашими требованиями.

Знание того, как построить деревянную винтовую лестницу с изогнутыми частями, может оказаться сложной задачей даже для опытного плотника. Однако более простые винтовые лестницы в квадратных лестничных клетках, хотя и сложные, могут быть менее сложными.

Зарегистрируйтесь здесь и обратитесь к нашей технической группе за советом и дополнительной информацией о том, как построить винтовую лестницу.

Вы найдете много информации о строительстве лестниц и специальных методах изготовления изогнутых деталей.Обратите внимание, что все лестницы, указанные выше, были построены с использованием нашей запатентованной технологии «горизонтального ламината».

В этом видео я покажу, как с помощью StairDesigner спроектировать и построить винтовые лестницы.

Используя этот процесс, StairDesigner предоставит всю рабочую документацию, которая значительно упростит строительство винтовой лестницы.

Как построить спиральную лестницу: видео-аудио

Привет, это Несс Тилсон.

В этом видео я хочу показать, как использовать StairDesigner для проектирования винтовой лестницы.

Хотя в StairDesigner есть специальная команда «Геликоидальная лестница», которая может быть полезна при определенных обстоятельствах, эта команда очень ограничена и не будет создавать пригодные для использования производственные документы.

По этой причине я предлагаю, чтобы винтовая лестница была спроектирована с использованием обычных команд MultiFlight stair, которые будут создавать все подробные рабочие документы для построения лестницы.

Спроектировать сборную винтовую лестницу с использованием вариантов лестницы MultiFlight быстро и просто, но для получения чистой сборной конструкции важно следовать строгой последовательности шагов.

Итак, давайте рассмотрим основные принципы и процесс проектирования…

Параметры

Мы видим, что лестница на экране имеет полую центральную стойку.

StairDesigner не будет рисовать круглую стойку в режиме MultiFlight, но позже я объясню, как преобразовать эту стойку в круглую стойку и как использовать чертеж StairDesigner для изготовления стойки.

Давайте начнем новую лестницу и настроим параметры лестничной клетки с помощью диалогового окна параметров лестничной клетки MultiFlight.

Допустим, наша лестница представляет собой поворот направо на 3 кварты, который должен соответствовать лестничной клетке размером 2 х 2 м.

Давайте установим первый пролет на 1 метр.

Допустим, нам нужна центральная стойка диаметром 200 мм.

Таким образом, ширина лестницы составляет 2000-200 / 2 или 900 мм.

Давайте добавим марш и зададим ему всю ширину лестничной клетки.

И давайте добавим еще один марш на полную ширину и последний марш на половину ширины 1000 мм.

Давайте обновим расчеты лестницы.

Мы видим, что с 16 шагами ширина шага и правило лестницы слишком короткие, поэтому давайте установим количество шагов равным 14.

С 14 ступенями высота ступеньки приемлемая, а правила лестницы почти в порядке.

Нажмите ОК, чтобы принять эти параметры.

Если мы посмотрим в 3D, то увидим, что центральный столб – это действительно веревка.

Теперь вернемся к виду сверху, чтобы сделать струны изогнутыми.

Щелкните правой кнопкой мыши по сборке струны и добавьте криволинейное соединение.

Чтобы смоделировать столб диаметром 200 мм, сделаем радиус 100 мм.

Проделаем то же самое с остальными углами.

Теперь сделаем изогнутые внешние струны.

Я использую тот же процесс, делая радиус 1000 мм, что составляет половину диаметра лестничной клетки.

Вот лестница с красиво изогнутыми струнами.

Однако мы видим, что линия проступи не находится в центре лестницы.

Для настройки на середину ступеньки изменим радиус линии протектора.

Я щелкаю правой кнопкой мыши по кривой внутренней струны и выбираю в меню радиус линии протектора.

Давайте установим радиус 100 + 450 или 550.

Таким же образом отрегулируем радиус остальных секций.

Линия протектора теперь находится посередине ступеней, но мы видим, что цанги ступеней все еще не равны. Это потому, что мы все еще рассчитываем лестницу, как если бы у нее были забежные ступени.

Чтобы изменить это, отключите коэффициенты намотки.

Я снова щелкаю правой кнопкой мыши по кривой и выбираю параметр Winding Coefficients.

Я установил их на 0.

Повторяю по всем струнам.

StairDesigner перерисовывает лестницу с одинаковыми цангами на всех ступенях.
