Котлы для бань своими руками

При строительстве бани важным этапом является возведение отопительного элемента. Трудно представить себе баню, где нет отопительного сооружения, в качестве которого могут выступать как печи, так и котлы. Между ними принципиальной разницы нет, так как оба направлены на обогревание камней и баков с водой, а в результате и все банное помещение. Но все-таки следует отметить, что печь представляет собой конструкцию, выложенную из кирпича, а котел – это чугунный или стальной бак.

• Котел для бани – устройство ↓
• Виды ↓
• Чертежи ↓
• Инструменты и материалы ↓
• Как смастерить котел самостоятельно – пошаговая инструкция ↓
• Как правильно установить ↓

Существуют три способа встроить нагревательный элемент в баню:

1. Купить готовый котел. Это самый надежный вариант, но не все семьи могут позволить себе это, так как цена на котлы довольно высокая.
2. Построить печку. Это тоже считается довольно дорогим вариантом, так как в этом случае придется покупать строительные смеси и кирпичи. Все это обойдется очень дорого. К тому же нужно обладать навыками профессионального каменщика, а если навыка нет, то придется каменщика нанимать. А это опять тянет за собой материальные расходы.
3. Самому изготовить котел. Этот вариант является наиболее подходящим для тех, кому бюджет не позволить купить готовый. В этом случае материальных средств уйдет меньше, да и сам процесс изготовления котла является очень интересным и увлекательным. К тому же здесь не нужно обладать специальными навыками и мастерством.

В этой статье речь пойдет именно о банных котлах, и о том, как их смастерить в домашних условиях.

Котел для бани – устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию – через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Виды

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
   • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
   • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
   • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
   • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
   • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
   • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически – чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток – повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное – нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

Чертежи

Чтобы самостоятельно смастерить печь для бани, кроме всех прочих материалов и инструментов, нужно иметь чертеж. Чертеж – это схема устройства данного котла. Хорошим считается тот чертеж, на котором схему можно видеть со всех сторон, а также и в разрезе.

Будет хорошо, если там будут отдельные зарисовки схем устройства наиболее важных и значимых элементов котла. Чтобы понимать такие чертежи, нужно владеть небольшим количеством специальной терминологии. Чертежи в большом количестве можно найти в интернете.

Здесь представлен простой чертеж котла из бочки. Она состоит из следующих частей:

• Камера сгорания -1
• Каменка -2
• Дымоход -3
• Вода -4
• Топливо -5
• Перегородка между каменкой и камерой сгорания -6
• Камера, где горит топливо -7

Инструменты и материалы

Чтобы самостоятельно изготовить такое сооружение, необходимо иметь следующее:

• Болгарка с отрезным элементом в виде круга.
• Аппарат для сварки.
• Арматурные обрезки.
• Листы металла для колосника. Следует взять лист толщиной в 5 мм.
• Труба. Его диаметр должен быть 10 см, а длина должна быть больше высоты конструкции.
• Кран. Он подсоединяется к водонагревательному баку.

Как смастерить котел самостоятельно – пошаговая инструкция

Итак, как уже было сказано, чтобы изготовить печь для бани, не нужно владеть специальными знаниями в этой области. Но все-таки, следует придерживаться инструкции, которая будет приведена чуть ниже.

Инструкция по изготовлению котла из бочки:

• Сначала нужно взять бочку советского производства объемом в 500 литров.
• Дно этой бочки вырезают. Вместо него сваривают дно с ножками из металла толщиной более чем в 5 мм.
• Затем отступают 3-5 см от дна, и болгаркой вырезают прямоугольное отверстие размером 15 см×10 см. Это отверстие будет служить дверным проемом для зольника. Дверку делают из металлического листа, прикрепляют туда ручку, петли, и крепят его к проему.
• Затем изготавливают колосник. Колосник представляет собой металлический лист с отверстиями, через которые зола из топки будет поступать в зольник. Колосник находится над зольником. Его следует расположить так, чтобы расстояние от верхней границы дверцы зольника и колосником, составляла 5-7 см.
• Теперь от уровня колосника отступают еще 10 см и вырезают отверстие размером в 25 см×40 см. Это будет дверным проемом для топки. Дверь также делают из листа металла, приваривают ручки, петли, задвижки, и крепят к проему.
• Затем кладут каменку. Дно каменки должен располагаться на таком уровне, чтобы высота топки составляла 1/3 часть от всей высоты бочки. Высота самой каменки равна высоте топки. Разделительный слой между каменкой и топкой следует сделать из арматурных прутьев. При этом следует отметить, что размеры отверстий должны быть меньше размеров самих камней, в противном случае камни просто будут падать в топку. В центре арматурного слоя необходимо оставить отверстие в виде круга диаметром 10 см, в которого будет вставляться дымоходная труба. Остается только верхняя часть бочки. Она служит водонагревательным баком. Бак и каменку следует отделить сплошным слоем металла. В центре также должно быть отверстие для прохода дымохода. Перегородка и дымоход должны быть приварены без швов.

Все! На этом процесс заканчивается. Агрегат из бочка для бани готов к эксплуатации.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Статья была полезна?

0,00 (оценок: 0)

Чертежи котлов для бани – nehomesdeaf

Котел для бани собственными руками: подробнейшая инструкция и чертеж

Без чего нельзя представить баню? Конечно, без дровяного котла. Собственно ему принадлежит главная роль в данном помещении, благодаря этому очень важно, чтобы он был создан отлично и правильно поставлен. Крепкий хороший котел в бане будет давать парилку нужной температурой и очень хорошо поддерживать жар. Приобрести котел очень просто, но можно создать его собственными руками. Это очень легко, основное — владеть старательностью и умелыми руками.

В чем отличия котла от печи? Как правило, цель у них одна — подогреть воздух в бане. Однако, печь делается в основном из кирпича, а для строительства котла всегда применяется металл. Как печь, так и котел можно создать собственными руками — это обойдется намного дешевле чем приобретать конструкцию которая готова или заказывать кладку у специалистов. Но обо всем подробно.

С чего нужно начать

Начинать следует, естественно, с приобретения всех материалов которые будут нужны, которые понадобятся вам в строительных работах. Чтобы создать собственными руками котел для бани, стоит обзавестись его заготовкой. Для этого подойдёт железная бочка или сгон.

Подбирайте бочку, имеющую толстый металл, емкостью до двухсот литров. Если вы берете трубу из металла, она не должна быть больше ста сантиметров по длине, а в диаметре должна составлять немножко побольше полуметра. Такую заготовку можно применять для бани, площадь которой не будет больше 12 метров — она прекрасно прогреет воздух в сауне и будет поддерживать жар еще очень долго.

Если ни того ни иного нет, придется сваривать заготовку собственными силами. Для этого главное владеть хотя бы очень маленькими способностями и оборудованием для сварки. Чтобы выполнить корпус для банного котла, нужно сварить несколько листов из металла.

Не рекомендуется брать для котла в баню металл из нержавейки, потому как она обладает малой теплопроводностью. Это качество в несколько раз будет влиять на скорость прогрева воздуха в помещении, а значит, и на кол-во топлива.

Чтобы сделать собственными руками днище, нужно вооружиться железным кругом, имеющим толщину 5 см, а диаметр более 0.5 см. В качестве опоры прекрасно подойдут круги из арматуры. Кроме этого, следует приготовить крышку котла, которая будет делать функцию опоры над камнями. Подойдёт также железный круг, не превышающий в толщину 1 см. Более того, понадобятся листы металла, чтобы сделать следующие существенные детали котла:

Чтобы выполнить колосник, нужно взять заготовку из круга металла, содержащего толщину не меньше 5 см. Чем выше толщина этого круга, тем лучше. Заготовка обязана иметь параллельные прорези чтобы гарантировать к топливу поступление воздуха.

Из инструментов нужно взять:

• угловую шлифмашину, имеющую круги для нарезания по металлу с диаметром 180 мм;
• сварочную технику.

Изготовление котла в баню собственными руками — чертеж

Итак, когда все сопутствующие материалы собраны, приступаем к изготовлению самого котла. Для наглядного пояснения приведен чертеж сборки банные печи собственными руками. Сначала нужно сделать опоры. Чтобы это сделать нужно прикрепить отрезки арматуры вовнутрь заготовки. Располагать их следует ровно друг над другом.

Главное обеспечить точное параллельное и горизонтальное размещение арматуры для абсолютно всех трех уровней:

1. Первый уровень расположите на днище емкости.

2. Над створкой поддувала размещается второй уровень.
3. 3-ий уровень зависит от вершины емкости — его не необходимо размещать выше 20 см от верха.

Основной деталью котла считается короб. Он обязан быть в горизонтальном положении поделен внутри на одинаковые половины. Одна часть нужна для наполнения котла дровами или топливом, а в иную будет накапливаться зола. Вырежьте в коробе проем и приварите его с боковой стороны заготовки. С помощью короба вы сумеете топить баню там, где это удобнее — в предбаннике или на улице (при размещении там лицевой части короба). Проверьте, чтобы толщина короба была не меньше толщины стены или перегородки.

Приемлемо выполнить поддувало схожим на выдвигающейся ящик — так оно не будет нуждаться в створках. А чистить подобный котел от прогоревших дров и золы во много раз удобнее. Прежде чем прикрепить крышку к печи, на ней нужно вырезать проем для трубы для дымохода. Чтобы потом на эту крышку было легче вылаживать камни, проем лучше выполнить не внутри крышки, а с боковой стороны.

Бачок, нагревающий воду для мытья, лучше выполнить выносным. Емкость прикрепляется к поверхности стены над верхом котла на расстоянии около 20 — 30 см. Котел для бани собственными руками готов.

Рекомендации по теме

Обеспечить парилку горячей водой можно из дома. Для этого протяните трубы и установите в помещении сауны на водомерный узел электрический нагреватель. При эксплуатации водогрея в бане, воду в бачке больше не понадобится подогревать. В этом случае его удобнее поставить около печи, чтобы всегда иметь шанс подлить воду на раскаленные камни.

Выполнить дровяной котел в бане намного безопасным можно, установив на него экран, вследствии этого вы станете себя ощущать около нагретой печи намного спокойнее и исключите допустимые плохие моменты.

Чтобы сделать экран, воспользуйтесь тщательно обструганными досками. Для того чтобы их прибить, следует установить около печи древесные или столбы из кирпича. Прибейте доски в горизонтальном положении до столбов, огородив печь от всего доступа. При этом следует постараться, чтобы строение не перекрывало поступление тепла в парную. Экраном служит также низкая стена из кирпича (не выше 1 метра).

Экран делает не только защитные, но и художественные функции. Железный котел — нужное, однако не самое привлекательное устройство для сауны. Собственно поэтому сейчас декораторы, разрабатывающие интерьеры для бань, очень часто стремятся спрятать его необычным и красивым экраном. Сейчас можно завуалировать печь в бане самым оригинальным образом, основное — владеть фантазией, прекрасным вкусом и умелыми руками.

Как собственными силами сделать котёл для бани

Любители отдыха за городом любят выстроить баню собственными силами. Подбирая способ её теплоснабжения, думают над выбором: положить в бане печь или установить котёл? Рабочий принцип печи и котла почти что аналогичный, но собственными силами соорудить котёл — быстрее и легче, чем построить реальную печку из кирпича. Да и по цене печная кладка обойдётся во много раз дороже. А для производства банного котла очень часто применяют металл листовой, благодаря этому вам будут нужны умения выполнения работ по сварке.

Устройство котла для бани

Котёл в парильне в большинстве случаев определяет качество банной процедуры. Все зависит от вида парильни конструкции котлов выделяются, но общими остаются три главных компонента нагревательного устройства: топочное отделение, каменка и бачок чтобы нагреть воду. внешний вид водяного бачка у котлов многобразен, и зависит от модели бани: для парного отделения используются ёмкости открытого типа, а для парной (где влажность не будет больше 15%) очень часто применяют закрытые устройства косвенного нагрева.

Отличительный симптом банных котлов — размещение топочного отделения немного подальше от ключевого корпуса. Такая конструкция дает возможность подавать горючее из соседнего с парилкой помещения, что обеспечивает отсутствие продуктов згорания в самой парильне.
Каменку — ёмкость с большими камнями — проектируют в самых разнообразных частях котла, но главное не забыть учесть самое прогреваемое место корпуса.

Режимы парения в сауне и в бане резко отличаются. Для парной температура окружающей среды в парильном отделении ставится 80–85 о С, а для бани в русском стиле — в интервале 55–65 о С при влаги до 60%. Это можно достигнуть водоподачей либо самых разнообразных травяных настоев на раскалённую каменку.

Твёрдотопливник для парной в разрезе, с наглядным изображением движения воздушных потоков

Чтобы выполнялись такие разнообразные задачи, конструкцию котлов меняют под индивидуальные требования. Аппарат для парной выделяется малым размером каменки, которая устраивается над топочным отделением. Потому как важная задача печи в сауне — очень быстро подогреть воздух в парильне, то каменка делается открытой сверху, и температура камней не будет больше 250 о С за счёт их интенсивного охлаждения.

Каменка для сауны бани размещается в задней верхней части печи, и камни в ней находятся в закрытом пространстве. Рассчитано особое отверстие для водоподачи на камни и несколько выходов для перегретого пара. Температура камней в данном устройстве может достигать 500 о С, что дает возможность получить на выходе «сухой» пар с температурой 140–150 о С.

Как происходит нагрев, и куда уходящий пар в каждом индивидуальном котле — на примере различных видов устройств с каменкой закрытого типа и открытой

Конструкций самодельных котлов для парной — очень много, и делаются они из самых разных материалов. Можно даже сказать, что разновидностей котлов есть такое же количество, сколько и индивидуальных производителей.

Галерея фотографий: котлы собственными руками для парной и бани

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла необходимо проверить: какие инструменты и материалы у вас имеется в наличии, чтобы осталось лишь купить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте хороший размер котла если исходить из площади бани, и другие моменты. После сделайте эскизный проект (т. е. как котёл смотрится снаружи и где расположена изнутри бани), нарисуйте эскизы любой детали, а потом создайте детальный чертёж с верными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и создать чертёж удобнее самому. Но можно отыскать все эти сведенья во всемирной сети: тогда понадобится подробная привязка размеров котла к площади парильни.

Выбор материала

Для производства банных котлов очень часто применяют стальные листы у которых толщина 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Разумеется можно, задействовать даже железную бочку, но данное изделие не будет долговечным — её металл имеет малую толщину стенок.

Горизонтальный банный котёл из трубы

В горизонтальном положении размещенный котёл специалисты-печники считают хорошим и практичным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, поэтому, и более большого коэффициента полезного действия устройства.

Наиболее простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд положительных качеств перед по вертикали:

• форма печки дает возможность очень легко загружать дрова в топочную камеру и разместить их по колосниковой решётке;
• низкое размещение каменки;
• расположение топлива тоненьким слоем обеспечивает полное одинаковое сгорание;
• материал, используемый для производства труб, крепкий и прекрасно сваривается, потому как сначала разработан для сварки. Продольный шов на трубе не опасный — он по своей прочности во много раз выше ключевой стены.

Для сборки подобного котла помимо трубы понадобятся листы стали. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подходят для котла с каменкой закрытого типа. Толщина стены типовых труб 8–12 мм, но лучше подбирайте со стенкой 8 мм.

Для задней и передней части котла потребуется углеродистая листовая сталь марки ст. 3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы делается из листового металла толщиной 1,5–2,0 мм с высотой стены 15–25 мм. Размещается он в проёме поддувала.

Колосники используют цельнолитые или разделенные. Цельнолитая колосниковая чугунная решетка продаётся в магазинах строительных материалов. А раздельную можно сварить без посторонней помощи из арматуры. Для крепежа решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой локации колосника.

Котёл из стали на основе листа

Для него применяют стальные листы у которых толщина 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не обязан быть меньше объёма каменки. В работе применяется соотношение, когда объём камеры сгорания на 30–50% больше. Подобающее расположение ёмкости для камней — в зоне очень высокой температуры — вверху у задней стены печи. Тут также происходит охлаждение продуктов згорания, благодаря этому процесс перегорания металла замедляется.

Эскиз котла из стали на основе листа в трёх проекциях и с верными размерами способствует определиться в подборе материалов и рассмотреть в деталях невидимые моменты конструкции

Удержать температуру стенок котла в границах 60 о С нереально: перегрев неизбежен. Из-за больших температур происходит активное ультрафиолет, не добавляющее хороших ощущений в парильне. Чтобы защитить стены металлического банного котла от перегревания и сделать больше его служебный срок, в строительстве используют два способа тепловой защиты:

• футеровка банного котла;
• обкладка кирпичом с наружной стороны.

Футеровка — изолирование стен печи внутри кладкой из кирпича. Камеру сгорания обкладывают шамотным кирпичом (шамотный раствор применяется исключительно для закрепления кирпичей), а между металлом и кладкой нужно оставить просвет, чтобы футеровка не раскололась при нагреве. Просвет уплотняют каменной ватой. При выставлении кирпичей на ребро толщина футеровки будет составлять 6 см, а если получится приобрети тонкий кирпич в 3 см — тогда в два раза меньше.

Намечать футеровку необходимо заблаговременно, взяв во внимание размеры камеры сгорания при создании проекта. Минус варианта — большая температура газов дыма. Отбор тепла на каменке недостаточен, благодаря этому на дымовой трубе устанавливают водонагревательный бачок. Дополнительно устанавливают отопительный щиток с лабиринтным дымоотводом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 о С, что считается неопасным в пожарном отношении.

Футеровка топочного отсека используется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом с наружной стороны — данное строение саркофага вокруг котла. Укладывают красный кирпич облицовочный на типовый раствор, оставляя просвет между металлом и кладкой из кирпича. Минус способа — перегрев металла котла с быстрым его перегоранием. Можно задействовать огнеупорный металл, однако он стоит дорого и просит больших познаний при сварке; или задействовать конструкционную сталь увеличенной толщины, если сумеете её достать.

Саркофаг из кирпича для банного котла способствует надолго держать тепло изнутри и бережет людей от ожогов при случайном прикосновении к нему в парильне

Инструменты для сборки банного котла

При изготовлении котла и вырезания составных деталей пользуйтесь специализированными инструментами:

• разрезное оборудование или керосинорез — для разделывания листового и профильного металла на черновые заготовки;
• ручная шлифовальная машина (угловая шлифмашина) — для доводки размеров деталей, зачистки газовых резов, убирания заостренных кромок, изготовления инновационных фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
• шлифовальные круги для шлифмашины;
• инверторный аппарат — для сборки устройства;
• сварочные электроды — выбираются в зависимости от толщины деталей и марки материала;
• мерительный инструмент — для контроля размеров.

Используется и слесарный инструмент: напильники, молотки и другое. Для фиксирования деталей при собирании используют струбцины; для окраски котла — огнеупорную краску и кисть для малярных работ; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление собственными руками остальных видов котлов

Котлы для саун и бань отличаются устройством внутри (по количеству и размещению отсеков), способом действия (обычное горение или дожиг газогенераторных газов) и по применяемуму топливу — их более десяти видов:

• котлы газовые;
• электрические;
• с применением твердого топлива;
• на топливе жидкого типа.

Каждое наименование само за себя говорит. Котлы с применением твердого топлива, очень часто дровяном, очень популярны. Однако экологичными, чистыми и обычными в применении признаются электрические и газовые.

Котлы работающие от электричества

Важный элемент электро котла — теплоэлектронагреватель (Нагревательный элемент трубчатого типа). Выбирая его мощность, руководитесь соотношением расхода энергии в 1 киловатт на 10 м 2 площади парильни.

Нагревательный элемент трубчатого типа для котла выбирают, если исходить из его показателей: мощности и напряжения, чтобы правильно высчитать обогрев всей территории бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Производственная технология следующая:

• перед проведением отделки в помещении делается разводка силовых и управляющих цепей электрического снабжения. В первую очередь применяйте железный рукав, в который протяните провода, чтобы изолировать их от проявления влаги;
• для нижнего основания применяют полнотелые кирпичи (4–6 штук), настеленные на подкладку из асбестовой плитки толщиной не меньше 20 мм; асбест кладётся конкретно на пол;
• сверху нагревателя ставится корзина с камнями (для парной) или закрытая каменка из листа металла в 2–3 мм.

Сооружение на этом завершено. Остаётся установить управление нагревом с помощью термопреобразователя в парильне и термостата. Нагрев воды в помывочном отделении может также выполняться электронагревателем, подключённым по индивидуальной цепи.

Такой «котёл» монтируется в углу парильни. Благодаря этому заблаговременно обдумайте противопожарную защиту: пласты асбеста набиваются на стенку, сверху них — листы стали оцинкованной 0,5–0,7 мм. Хорошими качествами подобной конструкции считаются:

• легкость монтажа;
• невысокие расходы;
• нет потребности установки дымоотвода;
• возможность устройства дежурного нагрева для поддерживания хорошей температуры при продолжительно отсутствии владельцев.

Галерея фотографий: варианты выполнения электро котла собственными руками

Котлы газовые

Оборудование работающее на газу считается источником очень высокой опасности, и взиматься за его изготовление собственными руками не рекомендуется, если нет опыта в работе с газом. Однако некоторые всё таки берутся, так как устройство газового водогрея самое простое.

Котел на газу устанавливают в помещении, в которых есть подключение к проводке от центральной магистрали газа с неизменным доступом

Котел на газу снабжён крышкой: ей можно пользоваться как в открытом режиме для парной, так и в закрытом — для сауны бани. Производственная технология практически не выделяется от представленных котлов работающих на твёрдом топливе, только его подключение выполняется прямо к газовой трубе.

Помещения для газовых котлов отопления снабжают двойным вытяжным устройством: с механической вентиляцией и естественной. Работа оборудования которое работает на газу доступнее, чем электробойлеров того же назначения.

Один из видов изготовления банного котла собственными руками

Наверняка, нереально найти два похожих самодельных котла для бани: любой специалист по ходу изготовления в первую очередь привносит в конструкцию изменения и улучшения если исходить из полёта собственной фантазии и эксплуатационных особенностей системы для отопления в дальнейшем. И это интересно само по себе. Да и получившийся опыт не помешает в последующем.

Как самому выполнить котел в баню собственными руками

Потому как очень много домовладельцев частных строений персонально занимаются строительством бани, то у них обосновано появляется вопрос: как самому выполнить котел в баню собственными руками? Большого труда не составит приобрести специализированную печь фабричного изготовления, но этот вариант не всегда доступен по стоимости. А дешевые котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парной

Чертеж самодельного котла в баню

Печи для бани работают при иных условиях, чем дровяные отопительные котлы, отсюда и различия в конструкции:

• Любой рукодельный котел в баню лишен водяной рубашки, стены камеры сгорания отдают тепло конкретно воздуху помещения.
• Корпус камеры сгорания делают из стали, потому как выполнить чугунное литье дома невозможно.
• Каналы которые находятся внутри для газов дыма отсутствуют, а дымотвод имеет небольшое количество поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
• Загрузочная створка размещена в выносном канале. Топка находится в помещении сауны, а загружать ее дровами необходимо из предбанника, благодаря этому для прохода сквозь стенку выполняется такой канал.

В основном, котлы для бани самодельные делают двух вариантов: цилиндрической и четырехугольной формы. Конструкция первых намного доступнее по материалам и проста в изготовлении. На изготовление квадратной печи понадобится больше материальных и трудовых расходов, но в работе подобные котлы лучше и более востребованы.

Котлы формы цилиндра

Большого труда не составит выполнить котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и совсем металлическую бочку, но долго подобная печь служить не будет. Итак, диаметр трубы 400—500 мм до 1 м по длине будет топкой. К ней следует прикрепить дно и крышку из листа стали толщиной не меньше 5 мм. Подобный котел в баню разрешено делать без колосниковой решётки, все операции производятся через загрузочную дверку. Выносной канал чтобы ее установить можно создать прямоугольного или круглого сечения, длина его равна толщине стенки бани.

Котел в баню из трубы

В самом центре крышки делается отверстие, к которому варится отрезок трубы для дымоотвода. Настраивать интенсивность горения можно, установив в дымоотводе заслонку, которая будет уменьшать тягу. Но чаще выполняют отверстие в створке и врезают в нее отрезок трубы с заслонкой, как показано на рисунке.

Бортик на котле

Рукодельный котел в баню из трубы обязан иметь каменку, тут для нее приварен специализированный бортик из стали у которой тольщина 4 мм. Это самая простая модель печи, а трубу можно разместить и в горизонтальном положении, тем более если она содержит большой диаметр. Тогда дверку необходимо будет устанавливать с торца, а дымотвод приваривать в конце трубы. Для стойкости к корпусу камеры сгорания необходимо будет закрепить опоры.

Рукодельный котел для бани

С прямыми углами котлы

Прежде чем сделать котел для бани четырехугольной формы, необходимо выбрать металл листовой в нужном количестве. Толщина его должна быть не меньше 4 мм, при этом лучше найти легированную жаропрочную сталь. Если ее не окажется, можно взять и обыкновенную, толщиной 5—6 мм. Чтобы растворить помещение сауны объемом 20 м 3 , размеры топки обязаны быть примерно 450 х 450 при высоте 600 мм. В этом случае рассматривается топочная камера, стоящая вертикально. Ориентация в пространстве не играет особенной роли, все может зависеть есть ли свободное место.

Прямоугольный котел для бани

Последующая инструкция про то, как сварить котел для бани собственными руками:

• Наметить лист стали и сделать его раскрой при помощи угловой шлифмашинки. Нарезать полосовой металл на жесткие ребра, трубы для воздушной заслонки и дымоотвода.
• Сварить корпус камеры сгорания. Прорезать внизу фронтальной части отверстие для дверки, а в крышке – для отрезка трубы дымоотвода. Прикрепить отрезок трубы как показано на рисунке, и также выносной канал для загрузки дров.
• Ко всем стенкам топки прикрепить жесткие ребра из полосы толщиной 4 мм. Помимо упрочнения конструкции ребра совершенствуют теплообмен между камерой сгорания и воздухом помещения.
• Сделать и установить загрузочную дверку с изменяющимися петлями и механизмом запорного типа. В тело дверки можно врезать отрезок трубы с воздушной заслонкой, которая будет настраивать подачу воздуха для горения.
• Закрепить борта для устройства верхней каменки. Эта конструкция не считается обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем выделяется, его можно выполнить, изучив чертеж для котла в баню:

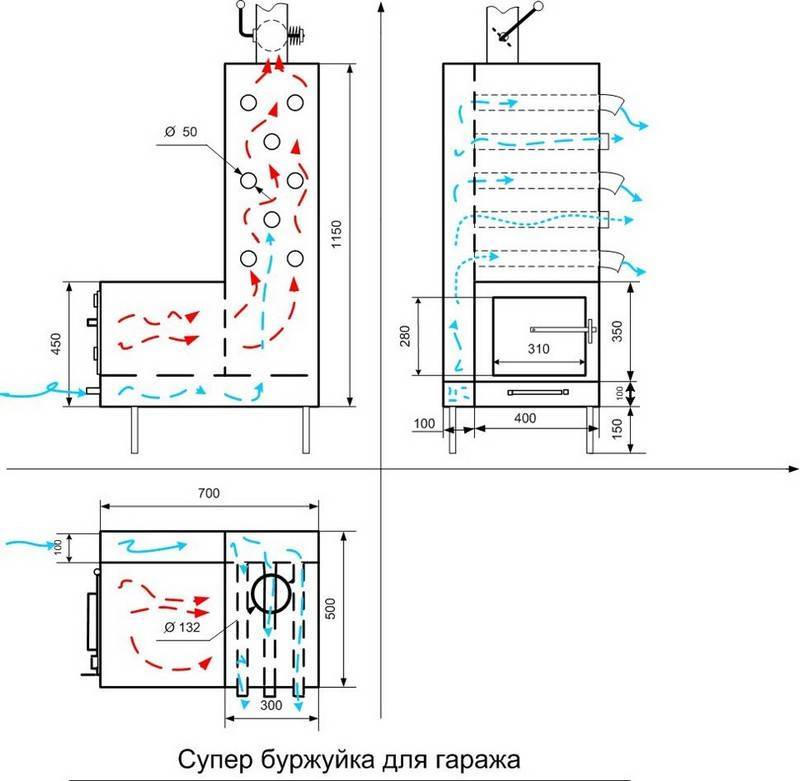

Чертеж для котла в баню

В такой конструкции каменка погружена вовнутрь камеры сгорания за счёт углубления сверху корпуса. Камни будут прекрасно разогреваться, но объем топки уменьшается. Тут предусматривается установка колосниковой решётки и дверки зольника, в данном случае врезать заслонку для воздуха в загрузочную дверку не надо.

Советы по установке

Задолго перед тем как сделать котел для бани, стоит определиться с размещением и диаметром трубы для дымохода. Конструкция самодельной печи должна предусматривать данные моменты, чтобы потом не понадобилось делать несколько поворотов дымоотвода, это повлияет на его служебный срок. Если же вы подумали поставить на трубе бачок чтобы нагреть воду, то она должна прямо подниматься и уходить через кровлю. Начав с подшивки потолка, и до самого конца советуется для дымоотвода использовать двухслойные трубы типа «сэндвич». Температура уходящих газов в нем очень высокая, благодаря этому труба не должна прямо контактировать с потолочными элементами и кровли. Детальная схема как установить котел в баню представлена на рисунке.

Аппарат нельзя устанавливать на полы, для него необходимо сделать фундамент в виде бетонной плиты или кирпича. Отделанные деревом стеновой поверхности, которые находятся рядом, следует защить от потока тепла при помощи экранов из базальтовых материалов. Некоторые владельцы собственных домов думают о том, чем покрыть краской котел в бане с целью обустроить интерьер. Есть специализированные промышленные высокотемпературные краски, однако их применение нецелесообразно. Температура горения дров – 600 ?С, любую краску придется часто оновлять, а цена ее довольно высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел поризованным керамическим камнем.

Заключение

Зная, как выполнить котел в баню своими силами, возможно не только сэкономить собственные финансы, но и собрать печь именно под собственную парилку, правильно применяя пространство в помещении. Во время работы рукодельный котел можно усовершенствовать, к примеру, прикрепить с наружной стороны камеры сгорания трубы из нержавейки для заливки в них воды с целью «поддать пару».

Печь для бани с регулируемыми параметрами

котел – Illustrationen und Vektorgrafiken

Grafiken

• Bilder
• FOTOS
• GRAFIKEN
• VEKTOREN
• WIDOOS

Durchstöbern SIE 9.414

DurchstöberN SIE

DurchstöberN SIE

Durchstöberne

.

Odersuchen Sie nach heizung oder heizungsanlage, um noch mehr faszinirende Stock-Bilder und Vektorarbeiten zu entdecken.

Sortieren nach:

Am beliebtesten

котловой котёл – графические изображения котлов, картинки, мультфильмы и символы

Boiler-Raum

gaskessel und elektrischer warmwasserbereiter. hausofen, tank isoliert auf blauem hintergrund. система der kombiheizung. интеллигентнее gaskessel мит brenner für warmwasserbereites wasser мит heißem, kaltem rohr und steuerung. вектор. – графическое изображение котла, -клипарт, -мультфильмы и -символ

Gaskessel und elektrischer Warmwasserbereiter. Hausofen, Tank…

Gaskessel und elektrischer Warmwasserbereiter. Heimofen, Tank isoliert auf blue Hintergrund. Система дер Kombiheizung. Weißer Intelligenter Gaskessel mit Brenner für Warmwasser mit heißem, kaltem Rohr und Steuerung. Вектор

Symbole für die Energieeinsparung auf der dünnen linie – bearbeitbarer strich – котловая графика, -клипарт, -мультфильмы и -символ

Symbole für die Energieeinsparung auf der dünnen Linie –.

.. Umrisse mit der EPS-Vektordatei enthalten. Zu den Symbolen gehören ein Thermostat mit erhöhter Temperatur, ein Thermostat mit gesenkter Temperatur, eine leuchtende CFL-Glühbirne, ein Haus mit schattenspendenden Bäumen, eine Rolle der Isolierung, eine Smart-Home-Temperatur, die mit dem Smartphone gesenkt wird, ein Naturschützer, der Erdarme hält, eine energieeffiziente Klimaanlage, eine Senkung der Temperatur am Warmwasserbereiter, ein Ofenfilter, ein ausgeschalteter Lichtschalter, eine LED-Glühbirne, eine Familie, die sich der Energieeinsparung verschrieben hat,eck ausstecken, Geräte ausschalten, Lichter, dimmen Кабель, energieeffiziente Waschmaschine, Zeitduschen, Naturschützer mit erhobenem Arm, um Energie zu sparen, Heizen und Kühlen, oskulierender Ventilator, energieeffiziente Fenster und eine Person, die Geld bei der Stromrechnung spart.

gaskesselsymbole setzen umrissvector. zimmer hlk – котел сток-графика, -клипарт, -мультфильмы и -символ

Gaskesselsymbole setzen Umrissvektor. Zimmer HLK

zimmerausstattung und lifestyle – рисунок на котлах, -клипарт, -мультфильмы и -символ

Zimmerausstattung und Lifestyle

символ для rohrleitungen. медвежий барер строгий. – рисунок котла, -клипарт, -мультфильмы и -символ

Symbol für Rohrleitungen. Беарбайтбарер Стрих.

Набор санитарных иконок. Беарбайтбарер Стрих.

gaskessel und warmwasserbereiter. hausofen isoliert auf blauem hintergrund. система der kombiheizung. Weißer Intelligenter gaskessel mit brenner für wärmewasser mit heißem und kaltem rohr und steuerung. вектор – котел сток-графика, -клипарт, -мультфильмы и -символ

Gaskessel und Warmwasserbereiter. Hausofen isoliert auf blauem…

Gaskessel und Warmwasserbereiter. Heimofen isoliert auf blauem Hintergrund. Система дер Kombiheizung. Weißer Intelligenter Gaskessel mit Brenner zum Erhitzen von Wasser mit heißem und kaltem Rohr und Steuerung. Вектор.

изготовитель, ремонт теплоносителя, векторная иллюстрация котла – рисунок на складе котла, -клипарт, -мультфильмы и -символ

строитель, ремонт теплоносителя, флаш. ..

Мастер ремонта теплоносителя векториллюстрация. Klempner в спецодежде, die tanklose Wasserversorgung oder Boiler im Badezimmer reparieren. Reparaturservice, Belegung, Wartungskonzept

stellen sie gaskessel mit einem brennenden feuer-symbol isoliert auf schwarz-weiß Hintergrund. вектор-иллюстрация – котел сток-графика, -клипарт, -мультфильмы и -символ

Stellen Sie Gaskessel mit einem brennenden Feuer-Symbol isoliert…

Heizung und Kühlung symbole – котловая графика, -клипарт, -мультфильмы и -символ

Heizung und Kühlung Symbole

Klimaanlage, Heizung, Icon, Icon-Set, Heizung, Kühlung, Hausautomation

реалистичная векторная иллюстрация. elektrischer warmwasserbereiter für komfortablen haushalt isoliert – котел сток-графика, -клипарт, -мультфильмы и -символ

Реалистическая Kesselsatz-Vektor-Illustration. Электришер…

котел Warmwasserbereiter. цилиндр электрокесселя. флаш-символ танков и гейзеров. домашний умный gerät für heißes wasser. sicherheit haushaltsgeräte. heizung mit panel, schalter und rohr. вектор – котел сток-графика, -клипарт, -мультфильмы и -символ

Котел Warmwasserbereiter. Зилиндер Электрокессель. Flaches…

heizsymbole – котел сток-графика, -клипарт, -мультфильмы и -символ

Heizsymbole

lineo editable stroke – sanitärliniensymbole – котел сток-графика, -клипарт, -мультфильмы и -символ

Lineo Editable Stroke – Sanitärliniensymbole

Sanitär symbole – котловая графика, -клипарт, -мультфильмы и -символ

Sanitär Symbole

Sanitär, Sanitärtechnik, Bearbeitbarer Hub, Umriss, Icon, Icon-Set, Reparatur, Rohrleitung, Schraubenschlü, Hausautomation , Kolben

schwarze linie gaskessel mit einem brennenden feuer-symbol auf weißemhintergrund isoliert. вектор-иллюстрация – котел сток-графика, -клипарт, -мультфильмы и -символ

Schwarze Linie Gaskessel mit einem brennenden Feuer-Symbol auf. ..

Lineo Editable Stroke – Sanitärliniensymbole – котёл Stock-grafiken, -clipart, -cartoons und -symbole Heizsystem schwarz glyphenvektor-symbole gesetzt – рисунок на складе котла, -clipart, -cartoons und -symbole

0016 Icon-Set wird geplündern

вектор-значок-символ. медвежий барер строгий. душ, бад, туалет, биде, шпигель, вассерхан. wäsche und müllkorb. косметик шампунь kammcreme. туалетно-бумажные салфетки – котел сток-графика, -клипарт, -мультфильмы и -символ

Вектор-бадезиммер-символ. Беарбайтбарер Стрих. Душе, Бад,…

Vector Badezimmersymbole. Беарбайтбарер Стрих. Душе, Бад, WC, Биде, Шпигель, Вассерхан. Wäscherei und Müllkorb. Косметик Шампунь Камм Крем. Туалетная бумага.

heizung в доме. gaskessel mit gaszähler, wasserzähler, ventil, pumpe, steuergeräten, wasserhahn und rohren. kellerraum im haus mit ofen an der wand. современный танк Монтьертер. вектор – котел сток-графика, -клипарт, -мультфильмы и -символ

Heizung im Haus. Gaskessel mit Gaszähler, Wasserzähler, Ventil,…

Heizung im Haus. Gaskessel mit Gaszähler, Wasserzähler, Ventil, Pumpe, Steuerungseinrichtung, Wasserhahn und Rohren. Kellerraum zu Hause mit Ofen an der Wand. Современный танк Монтьертер. Вектор.

warmwasserbereiter undicht – котёл Stock-grafiken, -clipart, -cartoons und -symbole

Warmwasserbereeiter undicht

Besorgter Mann, der auf eine Wasserpfütze schaut, die aus einem Warmwasserbereeiter austritt, EPS 8 Vektorillustration -heutsäte-hausichalons

Stock-grafiken, -clipart, -cartoons und -symbole

Haushaltsgeräte-Icons – Heizung & Kühlung

Einfarbige schwarze Symbole von Haushaltsheiz- und -kühlgeräten. Изольерт.

sanitär-service-vektor-flache linie-icons. haus ausstattung des bades, wasserhahn, туалет, трубопровод, стиральная машина, geschirrspüler. klempner reparatur abbildung, dünne lineare zeichen für handwerker dienstleistungen – бойлерная графика, -клипарт, -мультфильмы и -символ

Sanitär-Service-Vektor-flache Line-Icons. Haus Ausstattung des…

Modale Symbole für Sanitärservice-Flachlinien. Haus Badezimmer Ausrüstung, Wasserhahn, WC, Rohrleitung, Waschmaschine, Geschirrspüler. Klempnerreparatur-Illustration, dünne lineare Schilder für Handwerkerdienste.

хейцунгсанлаген. wasserkessel haus tankstelle warmtechnologie вектор-набор – котел сток-графика, -клипарт, -мультфильмы и -символ

Heizungsanlagen. Wasserkessel Haus Tankstelle warmtechnologie…

berlin, wasserwerk во фридрихсхагене, kesselhaus – графика котлов, -клипарт, -мультфильмы и -символ

Berlin, Wasserwerk во Фридрихсхагене, Kesselhaus

Иллюстрация из 19. Jahrhundert.

kessel-wasser-heizung umriss icon вектор для графического дизайна, логотипа, веб-сайта, социальных сетей, мобильного приложения, пользовательского интерфейса-иллюстрация – графическое изображение котла, -клипарт, -мультфильмы и -символ

Kessel-Wasser-Heizung Umriss Icon Vector for Grafik-Design, Logo,

Boiler Warmwasserbereeiter Outline Icon Vector for Grafikdesign, Logo, Website, Social Media, mobile App, UI-Illustration клипарт, -мультфильмы и -символ

Reparatur von Warmwasserbeeitern

Warmwasserbereitere Reparatur. Zwei Männer в Masken und Arbeitsanzügen beheben Klempnerprobleme. Angestellte und technische Mitarbeiter. Плохое обслуживание котлов и водосточных желобов. Eisenrohre und Schraubenschlüssel. Мультяшный флаш Vektorillustration

abbildung des heizungssystems – график котлов, -клипарт, -мультфильмы и -символ

Abbildung des Heizungssystems

Heizsysteme. Gaskessel und elektrisches Warmwasserbereitesystem, elektrische Heizkessel vektorisoliert, Hausinnenwassergeräte mit Flammenofen und elektrischer Energie

sanitäranlagen icon set. медвежий инсульт. – Графика на складе котла, -клипарт, -мультфильмы и -символ

Sanitäranlagen Icon Set. Медвежий инсульт.

Набор санитарных иконок. Беарбайтбарер Стрих.

котел – графика котла, – клипарт, – мультфильмы и – символ вектор-иллюстрация. hausreparatur, wartung, sanitärdienstleistungen – рисунок на котлах, -клипарт, -мультфильмы и -символ

Klempner Arbeiter repariert oder installieren Wasserkocher Kessel.

Kessel, elektronischer warmwasserbereiter, der an der wand hängt – котловая графика, -клипарт, -мультфильмы и -symbole0003 elektrischer kessel wasser heizung icon flache вектор – котел сток-графика, -клипарт, -мультфильмы и -символ

Elektrischer Kessel Wasser Heizung значок флаш вектор

котел символ флаш график дизайн – котел сток-графика, -клипарт, -мультфильмы и -символ

Символ котла Графический дизайн

Символ Кесселя. Diese 100% lizenzfreie Vektorillustration zeigt das Hauptsymbol, das in Schwarz in einem weißen Quadrat abgebildet ist. Die Alternative Farboptionen in Blau, Grün, Gelb und Rot befinden sich rechts neben dem Symbol und sind in einer vertikalen Spalte angeordnet.

Вассеркессель. haushalt moderne technologie heizung systeme wassertanks набор векторных иллюстраций – котел фондовой графики, -клипарт, -мультфильмы и -символ

Вассеркессель. Haushalt moderne Technologie Heizung Systeme…

wassererhitzer-symbol. Кессель в линейной версии. isolierter vektor auf weißem hintergrund. – графика котла, -клипарт, -мультфильмы и -символ

Wassererhitzer-Symbol. Kessel in der linearen Version….

elektrische warmwasserbereiter und kesselvektor-set – рисунок котла, -клипарт, -мультфильмы и -символ

Электрическое тепловое водоснабжение и Kesselvector-Set

Реалистическое электрическое или газовое тепловое водоснабжение и Kesselvector-Set. Luftklimageräte Mockup. Unterschiedliche Art der Illustration von Haushaltsgeräten. Automatisches Intelligentes Heizsystem für Haus

Heizen und Kühlen linie Symbole – котловая графика, -клипарт, -мультфильмы и -symbole

Heizen und kuhlen Line Symbole

Heiz- und Kühleitungssymbole Vector EPS 10 Datei, Pixel perfect Symbole.

гейзер-символ. вектор-иллюстрация. – котел сток-графика, -клипарт, -мультики и -символ

Гейсир-Символ. Вектор-иллюстрация.

wasserkocher, термостат, strom gas solarheizungen und anderen heizgeräten haus linie symbole. dünne lineare пиктограмма. магазин-ausstattungsmerkmale. pixel perfect 64 x 64 – изображение котла, клипарт, мультфильмы и символы

Wasserkocher, Thermostat, Strom Gas Solarheizungen und anderen… -symbole

Elektrischer Gaskessel Warmwasserbereiter Anzeige flach

Elektrischer Gaskessel Warmwasserbereiter mit Anzeigeanzeige flach. Warmwasserspeicher Siedetemperatur Badezimmer elektronisches Gerät Умный дом Sanitär Innenraum Komfort Display Heizung Bedienfeld

klempner-icon-set – котел сток-графика, -клипарт, -мультфильмы и -символ

Klempner-Icon-Set

wasser-heizung – котел сток-график, – клипарт, -мультфильмы и -символ

Wasser-Heizung

Warmwasserbereiteer auf weißem Hintergrund. Вектордарстелунг.

изометрические изображения – графика котла, клипарт, мультфильмы и символы

Isometric Geräten

увлажнитель воздуха на подводной лодке – рисунок на складе котла, -клипарт, -мультфильмы и -символ kessel in den flachen stil – котел сток-графика, -клипарт, -мультфильмы и -символ

Электробойлер. Kessel in den flachen Stil

infografik “grün und geld sparen” – котловая графика, -clipart, -cartoons und -symbole

Infografik “Grün und Geld sparen”

Gehen Sie grün und sparen Sie Geld: So senken Sie Ihre Stromrechnungen und machen Ihr Leben umweltfreundlicher, Hausabschnitt mit Zimmern

kesselsymbole gesetzt, isometrischer stil – котловая графика, -клипарт, -мультфильмы и -symbole

Kesselsymbole gesetzt, isometrischer Stil

котел-символ eingestellt. Isometrischer Satz von Kesselvektorsymbolen für Webdesign isoliert auf weißem Hintergrund

küchen- und haushaltsgeräte kühlschrank, herd, mikrowelle, musiklautsprecher, geschirrspüler – котловой сток-график, -клипарт, -мультфильмы и -символ

Küchen- rankkühldschrow und Haushaltsgeräte ..

Heizsysteme – график запасов котлов, -клипарт, -мультфильмы и -символы

Heizsysteme

Котел, нагреватель – температура, водяной насос, стром, тепло

профессиональная установка, ремонтная установка, ремонтная система и утечка. sanitär-service-mitarbeiter, reparatur hausheizung system vektor-illustration-set. workflow für sanitärinstallationen – графика стока котла, -клипарт, -мультфильмы и -символ

Professionelle Installateure reparieren Rohre, reparieren…

heizsymbole – графика стока котла, -клипарт, -мультфильмы и -символ

Heizsymbole

Erhitzen linearer Векторсимвол. Kessel, Heizungen, Термостат, Heizraum. Gas- und Elektrischer Warmwasserbereiter. Котел Bearbeitbarer Strich

warmwasserbereiter. термостат. hausheizungsanlagen. кессельраум. пиксель идеальный вектор тонкая линия символ. Минимальные пиктограммы einfaches – графика котла, -клипарт, -мультфильмы и -символ

Котел Warmwasserbereiter. Термостат. Hausheizungsanlagen….

Warmwasserbereiter Kessel. Термостат. Hausheizung. Кессельраум. Pixel Perfect Vector Thin Line Symbole. Минимальные Einfaches Пиктограмма

home effizienz moderne erdgas Heißwasser tank symbol in dünner linie stil – котел сток-графика, -клипарт, -мультфильмы и -символ

Home Effizienz moderne Erdgas Heißwasser Tank Symbol in dünner. ..

Векторные иллюстрации eines Home Efficiency modernen Erdgas- Warmwassertank-Symbols im Thin-Line-Stil. Schwarz-Weiß-Set в формате EPS 10.

сантехник isometrische zusammensetzung – котел сток-графика, -клипарт, -мультфильмы и -символ

сантехник isometrische zusammensetzung

символ биомассекрафтверкс. Bearbeitbare vektorillustration – изображение котла, клипарт, мультфильмы и символы

Symbol des Biomassekraftwerks. Bearbeitbare Vektorillustration

Symbol für Biomassekraftwerke. Термиши Kraftwerksschild. Erneuerbare Energiequelle. Экология-Концепт. Нарисуйте векторную иллюстрацию в современном мультяшном стиле, выделенном на белом фоне.

festlegen von liniensymbolen für sanitäranlagen – рисунок котла, -клипарт, -мультфильмы и -символ

Festlegen von Liniensymbolen für Sanitäranlagen

home effizienz elektrische wassertank dünne linie icon set – editierbare strich – котловая графика, -clipart, -cartoons und -symbole

Home Effizienz elektrische Wassertank dünne Linie Icon Set -. ..

-kle-mpner-linie символ – котел сток-графика, -клипарт, -мультфильмы и -символ

Линия-Клемпнер-Символ

из 100

Реалистичная ванная комната с шаблоном дизайна котла Векторное изображение

Реалистичная ванная комната с шаблоном дизайна котла Векторное изображение

1. лицензионные векторы
2. котлы векторов

ЛицензияПодробнее

Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

	Станд.	Расшир.
Печатный / редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и модифицировать
Многопользовательский
Предметы перепродажи
Печать по запросу

Владение Узнать больше

Эксклюзивный Если вы хотите купить исключительно этот вектор, отправьте художнику запрос ниже:

Хотите, чтобы это векторное изображение было только у вас? Эксклюзивный выкуп обеспечивает все права этого вектора.

Мы удалим этот вектор из нашей библиотеки, а художник прекратит продажу работ.

Способы покупкиСравнить

Плата за изображение $ 14,99 Кредиты $ 1,00 Подписка $ 0,69

Оплатить стандартные лицензии можно тремя способами. Цены $ $ .

Оплата с	Цена изображения
Плата за изображение $ 14,99 Одноразовый платеж
Предоплаченные кредиты $ 1 Загружайте изображения по запросу (1 кредит = 1 доллар США). Минимальная покупка 30р.
План подписки От 69 центов Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.

Способы покупкиСравнить

Плата за изображение $ 39,99 Кредиты $ 30,00

Существует два способа оплаты расширенных лицензий.
