Печь для бани своими руками из металла

Металл — податливый обработке материал. В отличие от кирпича, его можно сверлить, резать, ковать, гнуть и т.д.

Печь из металла не боится длительных простоев, не отсыревает. Конструкция цельная, ее можно переставлять и транспортировать.

Кроме того, у металла высокая теплопроводность. Обогревательный прибор быстро отдает тепло помещению, в котором находится.

Этим же объясняется более высокий КПД, ведь кирпичные аналоги, пока не прогреются, теряют большую часть жара через трубу. Все это объясняет, почему печь для бани своими руками из металла считается наилучшим решением.

Какие есть варианты конструкций, как самостоятельно соорудить такую печь, нужно ли ее экранировать, как установить и чем покрасить.

Содержание

• 1 Материалы для строительства
• 2 Необходимые инструменты
• 3 Металлическая печь для бани своими руками из трубы вертикальная
  • 3.1 Подготовительные работы
  • 3.2 Изготовление печи
• 4 Как делается каменка — чертеж
• 5 Корпус печи из колесных дисков
  • 5.1 Изготовление емкости для воды, топки и каменки
• 6 Установка металлической печи в баню и пожарная безопасность
  • 6.1 Покраска печи
• 7 Заключение
• 8 Видео на тему

Материалы для строительства

Лить чугунный каркас в домашних условиях не получится, поэтому материалом будет сталь.

Разработано несколько вариантов конструкций стальных банных печей это:

• Сварной каркас из листового металла;
• Из трубы;
• Из дисков от автомобильных колес.

Выбирается обычно тот материал, который проще всего приобрести.

Если это будут листы, они должны быть толщиной не менее 8 мм. Если труба – диаметром около 50 — 60 см.

Также понадобятся:

1. Колосниковая решетка (это может быть готовое изделие или арматура, из которой решетка сварится вручную)
2. Дверца для топки, для поддувала (можно сделать и самостоятельно).
3. Щеколды на все дверцы.
4. Кран.
5. Труба для дымохода, высотой около 2 м, диаметром 12 – 15 см.

На финальном этапе нужен будет кирпич для экрана, камни для каменки и специальная краска.

Необходимые инструменты

Инструментарий зависит от выбранных технологий, но скорее всего, пригодятся:

1. Измерительный инструмент.
2. Болгарка.
3. Сварочный аппарат.

Для финишных работ понадобятся мастерок, отвес и другие инструменты для кладки кирпича. Пульверизатор для окрашивания.

Металлическая печь для бани своими руками из трубы вертикальная

Преимущество модели в минимальном количестве швов. Кроме трубы, нужно будет немного листового металла на перегородки (толщина от 8 мм. ).

Подготовительные работы

Заливается бетонный участок – фундамент. Его ширина должна быть чуть больше, чем диаметр будущего корпуса. Выставляется опалубка, выравнивается и утрамбовывается дно, засыпается слой щебня, заливается часть бетона. Затем укладывается арматура и заливается второй слой. Общая толщина основания = 20 см.

Изготовление печи

Роль дна может исполнять бетонное основание. Нижний край трубы хорошо выравнивается, чтобы конструкция не шаталась. В нижней части устанавливается дверца поддувала 7 х 20 см.

Дальше крепится дно топочной камеры. Это может быть блин, с вставленной в него колосниковой решеткой, или сплошные ряды арматуры. Металл для этого участка стоит брать потолще – не менее 12 мм.

Пример банной печи из металла

Над поддувалом располагается дверца топки. Размеры отверстия 25 х 30 см. Если дверца будет выходить в соседнее помещение, приваривается прямоугольный короб такой толщины, которую подскажут стены в бане. Общая высота топки и поддувала = 90 см.

Если сделать колосник из уголка, расположив его канавкой кверху, он долго не прогорит.

Как делается каменка — чертеж

Далее идет каменка и о ней стоит сказать отдельно. Есть два варианта:

1. Проточная каменка.
2. Открытая.

Проточная предоставляет возможность камням греться от дымовых газов, которые, прежде чем попасть в трубу, омывают их.

Такой вариант подгоняется под помещение опытным путем. Поддавать пару можно будет только в очень хорошо разогретую печь, где выгорела сажа и только после полной протопки, когда закрыли задвижку.

В открытой каменке нужно точнее рассчитывать контакт поверхности с камнями, иначе его может не хватать, и жар будет оседать окалиной на внутренностях агрегата. Можно пропустить по каменке систему труб, то есть сделать теплообменник, но такой способ усложняет этап создания.

Еще один вариант – открытая каменка располагается над топкой, а над каменкой водяной бак. Но вода в таком баке будет греться дольше, да и высота конструкции будет не малой – забор воды на большой высоте не всегда удобен.

Для самостоятельного изготовления рекомендуется параллельная схема, когда над топкой располагается емкость, разделенная вертикальной перегородкой. В одной половинке располагаются камни, а другая – это водяной бак.

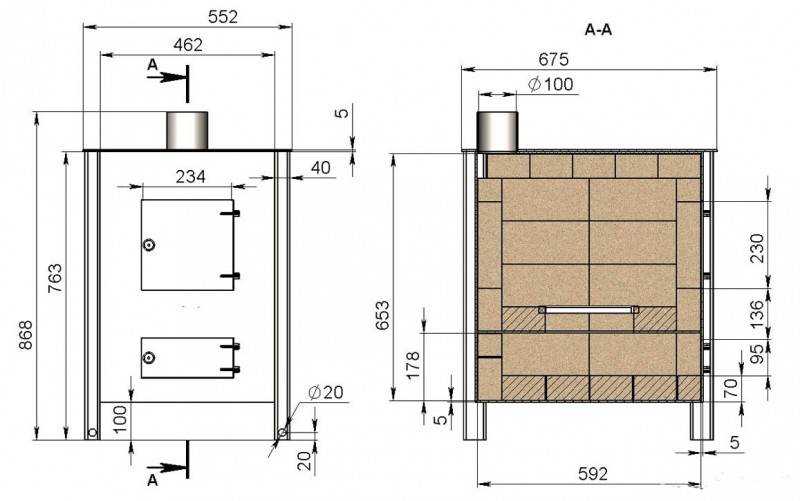

Чертеж металлической печи-каменки

Минус такой схемы в том, что камни соприкасаются с холодной стенкой водяного бака и охлаждаются об нее. Поэтому видоизменим половинку с камнями, сделав ее в виде балкончика. Камней в такой балкончик поместится меньше, да и к стенке плотно прилегать они не будут.

Если выбран последний вариант, над топкой делается глухая перегородка, в центре которой вырезается отверстие для установки дымовой трубы. В нижней части той половины, где будет вода, вваривается кран. Спиливается половина – каменка. На ее месте декорируется балкон из металлических полос. Здесь есть возможность придать изделию оригинальный вид.

Корпус печи из колесных дисков

Привлекательность этого материала в его доступности и прочности. Прогорают печи из толстостенных дисков очень не скоро (сталь используется высокого качества). Для банной печи больше подойдут диски от грузовых автомобилей (ЗИЛ, КамАЗ, тракторные и т. д.)

Самое сложно на начальном этапе – это вырезать из каждого диска внутреннюю часть. Болгаркой это конечно, можно сделать, но удобнее использовать газовый резак.

Существуют модели комбинированных отопительных приборов, в которых топка и поддувало выкладываются из кирпича, а верхняя часть топки, каменка и бак металлические. Но мы рассмотрим вариант печи, полностью собранной из дисков.

Печь из колесных дисков

Понадобится:

1. 3 диска.
2. Дверцы для зольника и топки.
3. Листовой металл.
4. Дымоходная труба.
5. Арматура.

Бак для воды. Его можно сделать, как и печь, из дисков, а можно использовать листовой металл или любую подходящую емкость. Температуры здесь не экстремальные, поэтому требования к толщине и качеству металла ниже.

Изготовление емкости для воды, топки и каменки

На зольник, топку и каменку используются три диска. Их освобождают от средней части и сваривают вместе. В нижней части устраивается зольник. Вырезается отверстие, в дальнейшем сюда приварится дверца.

Над зольником делается отверстие для топочной дверцы. Теперь перегородка с колосниковой решеткой. По диаметру вырезается блин из металла, а в центре делается вырез, который заваривается прутьями арматуры. После того, как перегородка приварена на положенное место, время устанавливать дверцы и щеколды.

Теперь каменка. Она будет располагаться в верхней части сваренных вместе дисков. Топку закрывают еще одним листом металла, в котором вырезано отверстие для трубы (соотносится с отверстием в баке, делается немного смещенным в одну из сторон).

Водяной бак и дымовая труба

Приваривается небольшой патрубок, на который одевается водяной бак. Между верхним краем каменки и дном бака оставляется небольшое пространство (каменка получается открытой, можно прибавлять и убавлять камни, поддавать жару).

Чтобы укрепить конструкцию, в этом промежутке устанавливаются подпорки – перемычки. Дымовая труба будет немного возвышаться над баком, но так, чтобы оставалась возможность транспортировать агрегат, поместить его в баню на положенное место.

Бак можно сделать съемным из нержавейки. И состыковать дымовую трубу посредством асбестового шнура.

Установка металлической печи в баню и пожарная безопасность

Удачный вариант установки своими руками, когда топочная дверка и поддувало выходят в предбанник.

Во-первых, так удобнее топить, во-вторых, тепло достанется и предбаннику, а в-третьих, если в плохую погоду печка задымит, газ попадет не в парилку.

Перед топкой обязательна установка защиты для пола – небольшого листа металла.

Экранирование кирпичной кладкой не только улучшает свойства печи, но и повышает безопасность ее использования.

Там, где труба проходит через кровлю и потолок, ее обкладывают кирпичом. Чтобы это осуществить, в верхней части трубы приваривается металлическая площадка, на которой будет возводиться кладка.

Покраска печи

Жестяная конструкция со следами сварки, плохо выглядит даже в гараже, не то что в бане. Кроме того, некрашеные поверхности более подвержены коррозии. Чем покрасить металлическую банную печь? Простые краски с пределом огнестойкости в 160°С не подходят.

Нужно подыскать:

1. Органосиликатную эмаль (до 350°С).
2. Кремнийорганическую эмаль (до 800°С).

Килограмм более жаростойкой краски, обычно стоит дороже, к тому же вторая эмаль тяжелее и расходуется ее больше.

Помещение во время покраски должно быть теплым и сухим. Поверхность обезжиренная. Использовать желательно пульверизатор, а не кисть или валик.

Наносить нужно 2 слоя. Второй, после полного высыхания первого. Ни в коем случае нельзя ускорять сушку искусственно (феном, или подтопкой). Полное высыхание достигается через 7 дней.

Опытным путем мастера пришли к выводу, что саму печь лучше красить кремнийорганической краской, а экран органосиликатной.

Заключение

Чтобы каменка давала достаточно пара, а не понижала температуру печи, она должна быть тщательно рассчитана специалистами.

Современные фабричные металлические печи отлично выверены.

Если делать печь по размерам и чертежам готового агрегата, успех гарантирован.

Если же такой возможности нет, и все делается своими руками и на глазок, можно будет немного скорректировать количество камней и время прогрева по ходу экспериментальных топок. Легкого пара!

Видео на тему

• Предыдущая записьЧугунные печи для дачи дровяные — классификация, критерии выбора и обзор цен
• Следующая записьКирпичная печь для бани своими руками — необходимые инструменты и инструкция по кладке

Adblock
detector

Печь для бани из металла – собираем своими руками

Почти каждый хозяин загородного участка если и не имеет пока бани, то уж точно желает ее построить.

“Сердцем” бани является печь, а в последнее время особенно популярными становятся банные печи из металла, в том числе и потому, что их можно собрать своими руками.

Никакие модные явления современности, вроде джакузи, сауны или электронагревателей не заменят мощный жар от настоящей печи. От ее эффективной работы напрямую зависит “погода в доме”, то есть атмосфера в бане. И хотя готовых моделей на рынке предостаточно, многие хозяева предпочитают собрать печь своими руками.

Основные моменты подготовки места установки

Делаем классическую банную печь на примере сруба размером 3х4 м. Расположение печи внутри во многом зависит от места нахождения двери (нельзя, чтобы дверь при открывании упиралась в печь) и возможности ее эксплуатации (топка открывается так же внутри или из предбанника).

Печь не должна располагаться вплотную к дверям

К основным правилам установки печи так же относят:

• запрет на установку печи в одном из углов, потому что прогрев помещения будет неравномерным;
• запрет на установку печи без подготовленного бетонного или кирпичного основания, отделенного от деревянных деталей пола асбестовой прокладкой;
• нежелательно использовать вытяжную трубу диаметром менее 100 мм и высотой менее 3 м (при недостаточно сильной тяге дым пойдет внутрь).

Размеры печи и выкройка материала

Габаритные размеры могут немного изменяться, но возьмем стандартный пример: прямоугольное основание 1000х600 с высотой топки 350 мм, а сверху емкость для воды с габаритами 584х584 с высотой 400 мм. Все – в одном корпусе. Материал – листовая сталь толщиной 8 мм.

Размеры печи подбирают в зависимости от площади бани

Выделяем отдельные элементы по размерам:

• верх и основание – 2 куска 1000х600;
• днище топки и внутренняя перегородка (проходят по всей длине на высоте 50 и 400 мм соответственно) – 2 штуки 984х584 мм;
• задняя и передняя (может предварительно быть вырезанной под дверцу топки) стенки – 2 куска с размерами 600х800 мм;
• боковые стенки – 2 штуки 1000х800;
• внутренняя стенка колоды для воды – 584х384.

Разрезы производим с помощью болгарки (что трудно из-за большой толщины) или газовым резаком. Лист металла плотно укладываем на подложки, затем мелом или маркером очерчиваем необходимый контур, а потом вырезаем.

Сборка печи

После того, как все детали вырезаны, можно приступать к сборке.

Печи для бани бывают и компактных размеров

1. На основание прихватываем боковые стороны, используя угольник для контроля точности.
2. Затем подставляем заднюю стенку и прихватываем ее к основанию и бокам.
3. В передней стенке вырезаем проем для дверцы, а потом прихватываем ее к основанию и бокам.
4. Провариваем швы.
5. Вставляем днище топки, фиксируем ее на деревянном бруске и прихватываем сваркой ко всем соприкасающимся поверхностям, проверяем и провариваем.
6. Вставляем внутреннюю перегородку на упоры и прихватываем, ровняем, если необходимо, провариваем.
7. Ставим внутреннюю стенку колоды и обвариваем с обеих сторон.
8. В задней части внутренней перегородки прожигаем отверстие около 100 мм в диаметре – дымоход.
9. Накладываем верх и обвариваем по периметру.
10. В верхней пластине над колодой прожигаем или вырезаем отверстие под дверцу, чтобы был свободный доступ к кипятку.
11. В задней части верхней плиты ставим патрубок небольшой высоты – 100-150 мм, диаметром чуть меньше устанавливаемой трубы, привариваем, а внутри прожигаем отверстие по периметру патрубка.
12. Ставим трубу, в которую устанавливаем заслонку. Печь готова.

Дверцы можно сделать любыми и из материала, который тоньше 8 мм. Главное, следить при сборке, чтобы сварка не утянула поверхности в какую-то одну сторону.

Собрать металлическую печь своими руками несложно, главное определиться с размерами и объемом будущей бани. Полученный результат станет предметом гордости хозяина, а к приходу гостей всегда будет готова горячая банька.
