Газовые котлы отопления

В том случае если в доме проведено газоснабжение – установка этого вида отопительного прибора станет самым идеальным вариантом. Газовый котел имеет два неоспоримых преимущества: невысокая стоимость топлива и высокий КПД (больше 96%).

Современные газовые приборы различаются по варианту установки и могут быть:

– настенные;

– напольные.

Первые отличаются компактностью, но вместе с тем и невысокой мощностью. Эти приборы отлично подходят для обогрева помещений общая площадь которых не превышает 100 м2. напольные котлы отличаются большой мощностью (больше 40кВт). Установка такого оборудования выполняется на пол.

Кроме этого модели газовых котлов различаются типом установленного теплообменника. Существуют одноконтурные, двухконтурные и трехконтурные газовые приборы. Одноконтурные рассчитаны исключительно на выполнение обогрева помещения. Двухконтурные котлы кроме отопления способны обеспечивать пользователя горячим водоснабжением и что самое главное в достаточном количестве. Трехконтурные газовые котлы благодаря наличию третьего контура способны выполнять подогрев воды, которая предназначена для подачи в систему теплый пол.

В газовых котлах может быть установлен стальной, медный или чугунный теплообменник. Каждый из них имеет свои преимущества и недостатки, так, к примеру, стальной отличается высокой прочностью, но низкой стойкостью к коррозии. Чугунный теплообменник наоборот имеет высокую антикоррозийную стойкость, но боится механических повреждений. Медный теплообменник способен порадовать и стойкостью к механическим повреждениям и повышенной стойкостью к коррозии. В зависимости от типа котла выполняется установка теплообменника. Так чугунный и стальной устанавливается только в напольные котлы отопления, а медный благодаря своей не высокой массе устанавливается в газовые котлы настенного типа.

В котлах может быть установлена вентилируемая или атмосферная горелка. Последние в большинстве случаев устанавливаются в не дорогие котлы, имеющие невысокую мощность. Камеры сгорания в таких котлах бывают закрытого и открытого типа.

Модели, имеющие закрытую камеру, в своей конструкции имеют вентилятор, задача которого обеспечивать принудительный отвод отработанных газов в коаксиальную трубу. Устройства с открытой камерой имеют несколько более простой вариант работы. Отработанные газы выводятся наружу через дымоход естественным образом, а что касается воздуха, который требуется для нормальной работы прибора, то он берется непосредственно с помещения, в котором установлен газовый котел.

Вентилируемые горелки отличаются высоким КПД. Кроме этого важно отметить, что конструкция этих горелок очень сложная, в связи с чем, стоимость их на порядок выше горелок атмосферного типа. Отвод газов в таких приборах выполняется исключительно принудительным образом. Так же можно ознакомиться со статьей “Что такое конденсационный газовый котел”.

Электрические котлы отопления

Сразу стоит отметить, что электрические котлы имеют наибольшее количество преимуществ таких как:

– бесшумность в работе;

– простота в эксплуатации;

– компактность;

– экологичность;

– невысокая стоимость оборудования.

Все существующие электрические котлы делятся на:

– электродные;

– тэновые.

Последние в своей конструкции имеют ТЭН, эксплуатационный период которого составляет более 10 тысяч часов, после этого данный элемент очень легко поменять на новый.

Электродные котлы нуждаются в периодической чистке нагревательного элемента от образовавшейся в процессе работы накипи. Кроме этого стоит отметить, что эти приборы имеют сравнительно не высокую стоимость, что делает их еще более популярными среди пользователей.

С уверенностью ответить на вопрос, какой тип электрического котла лучше, нельзя, поскольку у каждого из них есть как свои достоинства, так и недостатки. Что касается недостатков, то самый главный заключается в высокой стоимости используемого топлива, то есть электричества, что делает затруднительным использование его для отопления дома большой площади. Электрические котлы являются отличным вариантом в качестве дополнительного источника, на случай если основной, к примеру, газовый по какой-то причине выйдет из строя.

Жидкотопливные котлы

Данные модели имеют много схожего с газовыми приборами единственное, что отличает модели так это тип используемого топлива и вид установленной горелки. Для того чтобы выполнить установку жидкотопливного котла не нужно получать специальное разрешение. Важным является то, что этот вид котлов абсолютно не зависит от электричества и газа.

Установка данного типа прибора требует специального места, кроме этого необходимо предусмотреть и место где будет установлена цистерна для топлива. Также следует отметить, что в процессе своей работы котел очень сильно коптит, из-за чего возникает довольно частая необходимость проведения обслуживания прибора, то есть выполнения чистки от нагара и сажи.

Твердотопливные котлы

Главное преимущество этих котлов заключается в сравнительно не высокой стоимости топлива и самого оборудования. В качестве топлива может использоваться абсолютно все, начиная от дров и заканчивая углем. Что касается недостатков прибора, то здесь стоит отметить то, что он нуждается в постоянном контроле связанным с горением топлива. Кроме этого котел необходимо периодически чистить от золы и сажи. Данный вид котла идеально подходит для установки в загородном доме.

---

СтройкаПортал.Ру   |   Все статьи   |   В раздел: Отопление, газоснабжение дома  |  Вопрос-ответ

Муки выбора котла для отопления частного дома

Цель данной статьи – провести обзор всевозможных котлов, указав их преимущества и недостатки. Описания не носят рекламный характер, указанные марки и модели приведены в качестве примера и не могут рассматриваться как обязательные к применению.

Газовые котлы и конвекторы

• А) Настенные котлы
• Б) Напольные парапетные котлы
• В) Напольные газовые котлы
• Г) Газовые конвекторы
• Д) Газовые котлы на сжиженном газе

Самые распространённые в мире — газовые котлы. Представлены наибольшей гаммой исполнения: напольные и настенные, турбированные, парапетные, одно и двухконтурные. Отдельная разновидность — газовые обогреватели — конвекторы.

А) Настенные котлы

Содержание

• 1 Газовые котлы и конвекторы
  • 1.1 А) Настенные котлы
  • 1.2 Б) Напольные парапетные котлы
  • 1.3 В) Напольные газовые котлы
  • 1.4 Г) Газовые конвекторы
  • 1.5 Д) Газовые котлы на сжиженном газе
• 2 Твёрдотопливные котлы
  • 2.1 Условно твёрдотопливные котлы можно разделить на категории:
• 3 Жидкотопливные котлы
• 4 Электрические котлы
• 5 Универсальные котлы
• 6 Альтернативная энергия
• 7 Выводы
  • 7.1 Подводя итоги довольно длинного опуса нужно сделать выводы:
• 8 Из чего состоит котёл
• 9 Чем и как эффективно обогреть дом.

Преимущества: малые габариты, удобство размещения, для турбированного варианта не нужен дымоход, все необходимое оборудование: насос, газоудаление с теплоносителя, стабилизатор давления уже есть, встроенная автоматическая система безопасности, просто реализуется двухконтурная система.

Недостатки: малая площадь обогрева – 200м2, малый срок эксплуатации — в среднем 7 лет, обусловленный применением стальных теплообмеников.

Имеются трехконтурные котлы, контур отопления радиаторный, водогрейный, и дополнительный – для теплых полов. Позволяют максимально реализовать возможности всех систем отопления.

Стоимость колеблется в широких пределах в зависимости от бренда, КПД – 85-92%.

Немного о конденсационных котлах. Хотя они бывают разными, рассмотрим газовые, наиболее массово применяемые. Принципы конденсационных котлов рассматривать не будем – они широко описаны. Остановимся на режиме высокого КПД котла, — низкая температура теплоносителя. Реализация высоких показателей КПД, реальных 97%, возможно при теплоносителе не выше 50С, — идеальное условие для теплых полов. Все остальное время — это обыкновенный котел.

Преимущества: экономичный расхода топлива, КПД – до 97% .

Недостатки: необходим защищенный дымоход, пропускающий много конденсата,

необходима утилизация конденсата – до 15л в день, сниженная долговечность ввиду повышенной кислотности объема теплообменника.

Адекватная стоимость при реализации экономного режима.

Б) Напольные парапетные котлы

Преимущества: низкая цена, не требуется дымоход, плоская конструкция, от стены 30-40см, энергонезависимость, возможность двухконтурного исполнения. Попытка совмещения напольных и конвекционных котлов.

Недостатки: конструкция дымохода — главная проблема котлов этого типа, обусловленная низким напором отходящих газов. Затухание, наледь на дымоходе, подсос отработанных газов, повышенный расход газа. Площадь обогрева – до 150м2, стальной теплообменник.

Одно из главных преимуществ – низкая цена, КПД до 90%.

В) Напольные газовые котлы

Могут быть любыми – атмосферными и турбированными. Преимущества: практически любая мощность для частного дома, чугунный теплообменник со сроком эксплуатации 25 лет. Для электрофицированных версий реализуются все функции современных котлов.

Недостатки: большие габариты и вес.

Адекватная цена, сильно зависит от бренда, КПД – 85-92%.

Г) Газовые конвекторы

Газовые конвекторы представляют собой отопительный прибор с каталитическими, инфракрасными горелками, обеспечивающими сгорание топлива с минимальными выбросами газа в помещение. Встроенная автоматика перекрывает газ при превышении допустимой концентрации продуктов сгорания. Есть модели с выводом газа на улицу, вентилятором для интенсивного обмена воздуха.

Преимущества: нет системы отопления – труб, радиаторов, хорошо подходят для обогрева производственных, периодически посещаемых помещений.

Недостатки: не применяются для обогрева жилья постоянного проживания, помещений с множеством комнат.

Достаточно дорого стоит удельная мощность тепла, КПД – 85-92%.

Д) Газовые котлы на сжиженном газе

Нельзя обойти вниманием газовые котлы на сжиженном газе при отсутствии магистрального газа. Сложно назвать это правильным выбором, обустройство хранилища газа, трубопровода, насосов перекачки очень, очень дорого. Имеет смысл, если другого топлива нет, или если есть деньги на комфортное отопление.

Твёрдотопливные котлы

Твёрдотопливные котлы – котлы, в которых для горения используется твердое топливо: уголь, торф, горючие сланцы, дрова. Могут использоваться как единственный источник тепла, так и как дополнительный. Могут быть двухконтурными, но чаще для нагрева воды используются бойлеры.

Условно твёрдотопливные котлы можно разделить на категории:

• А) Классические.
• Б) Пиролизные.
• В) Автоматические.
• Г) Длительного горения.

А) В классических котлах используются продукты сгорания твердого топлива для получения тепла. Отличаются материалом теплообменника – чугун или сталь. Чугунные долговечнее – до 20 лет, есть возможность ремонтировать теплообменник по секциям, из которых он состоит. Но боятся механических ударов, перепадов температур. Например, долив в разогретый котел холодного теплоносителя (воды), может разрушить чугунный теплообменник. Стальные теплообменники выдерживают перепады температур и удары, но менее долговечны, современные – до 6 лет, требуют полной замены.

Для повышения параметров котлов используют наддув воздуха в топочную камеру (не путать с газовыми турбокотлами, где вентилятором удаляются продукты сгорания). Имеется регулятор температуры теплоносителя – биметаллическая механическая заслонка, регулирующая подачу воздуха, и как следствие температуру в топочной камере.

Преимущества: использование любых твердых видов топлива, энергонезависимость (даже при отключении наддува котел работает), при установке циркуляционных насосов КПД повышается.

Недостатки: частая загрузка топлива (минимум: уголь – 5 раз, дрова – 8 раз), высокие требования к дымоходу – (СМОТРИ РАНЕЕ – ДЫМОХОДЫ), грязь от топлива, необходимость помещения для хранения топлива, особенно для угля способного к смерзанию.

Стоимость хороших дровяных котлов с чугунными колосниками довольно высокая, стартует от 1500$, КПД – 70%.

Б) Пиролизные или газогенераторные котлы используют для теплообразования продукты пиролиза — газы, выделяемые из топлива при отсутствии воздуха и высокой температуре. Используемое топливо в основном дрова, реже уголь.

Преимущества: самый высокий КПД — до 90%, длительная работа на одной закладке – до 10 ч, полное сгорание топлива – снижены требования к качеству дымохода, высокая экологичность, не нужно часто чистить зольник, закладка цельных, не колотых дров, легко регулируется.

Недостатки: высокая стоимость, энергозависимость, при неполной загрузке нестабильность горения, требовательность к сухости дров, изменение параметров котла до 40% при режимах: начало горения, пик горения, окончание горения, высокая температура обратки – не менее 60С, невозможно автоматизировать, требует отдельного помещения.

В) Автоматические котлы – твердотопливные котлы с автоматической подачей топлива, и чаще автоматическим удалением золы. Для устойчивого горения необходимо однородное топливо по составу и размерам. Применяют уголь – путем калиброванного просеивания. Отходы древесины прессуют в калиброванные гранулы – пеллеты. Эти однородные продукты горения позволяют не бегать каждые пару часов к котлу, засыпая топливо и выгребая золу. Широко применяются наддувы, позволяющие повысить КПД, настраивать температуру теплоносителя.

Преимущества: высокий КПД — до 85%, длительна работа, ограниченная емкостью бункера автоматической подачи, однородность топлива позволяют точно настраивать процесс горения.

Недостатки: высокая стоимость – стартуют от 2000$, энергозависимость, нужно большое отдельное помещение под систему автоматического котла, нужен отдельный пожаробезопасный золоприемник, требуется квалифицированное обслуживание.

Остальные проблемы и достоинства присущи классическим твердотопливным котлам.

Г) Котлы длительного горения — котлы, в которых топливо длительно горит, отдавая тепло. В принципе, пиролизные котлы тоже можно отнести к котлам длительного горения. Хотя там принцип немного другой. В настоящее время есть две системы, обеспечивающие длительное горение. Это канадская система котлов Булерьян, и прибалтийская система Стропува.

Булерьян обеспечивает длительность горения путем дозированной подачи воздуха, при котором дрова скорее тлеют, чем горят. Нагревается воздух в теплообменных трубках, огибающих горизонтальную бочку-топку, отдает тепло помещению. Согласно указаний паспорта, применять нужно в нежилых, временно посещаемых помещениях. Хорошо подходит для дачи и гаража. Достаточно распространены, неплохо себя зарекомендовали. Цена адекватна, имеется линейка типоразмеров для разных площадей.

Стропува представляет собой высокую бочку – до 3м, наполненную дровами и накрытую подвижной крышкой с дымоходом. Дрова поджигаются и экономно горят т сверху вниз нагревая теплоноситель по рубашке бочки, для контроля температуры подача воздуха регулируется автоматически. Распространения широкого не получили – высокая цена, заявленные производителем параметры сомнительны, сложности с настройками. После окончания топки нужно остывание топочного пространства, удаление золы и новая загрузка 50кг топлива. Розжиг и снова выход на режим отопления.

Жидкотопливные котлы

Жидкотопливные котлы для горения применяют любое жидкое топливо, от керосина до топочного мазута. Чаще всего применяют низкокачественное дизельное топливо.

Преимущества: высокий КПД — до 95%, длительность работы ограничена только емкостью с топливом, легко настраивается, легкий переход на газовую горелку.

Недостатки: высокая стоимость топлива – на сезон необходимо до 5м3 солярки, энергозависимость, нужно отдельное, утепленное помещение под топливо, необходимо утепление трубопровода, насосного хозяйства, настройка форсунок и периодическая чистка фильтра. Повышенные требования к дымоходу по кислотостойкости и способности очищения в связи со значительной копотью. Запах солярки проникает везде – нужно помещение для котельной с отдельным входом с улицы.

Стоимость котлов средняя, дорого стоит горелка с топливным насосом, КПД — до 95%.

Электрические котлы

Самые комфортные к применению котлы, не требующие разрешения на установку. Чаще устанавливается как дополнительный источник обогрева.

Преимущества: высокий КПД — до 100%, легкость монтажа и контроля температуры обогревателей в каждом помещении, бесшумные, простота автоматизации, не нужны дымоходы, самые экологичные. При переходе на многотарифный учет электроэнергии электроотопление становится конкурентоспособно.

Недостатки: высокая стоимость обогрева по обычному тарифу (соизмерима с жидкотопливными котлами), энергозависимость в прямом смысле, необходимость подведения к дому мощности 7-20кВт с трехфазным питанием, которую может не обеспечить электроснабжающая организация, высокая требовательность к жесткости воды.

Стоимость котлов средняя, выходит из строя только нагревательный элемент, который легко заменить, КПД — до 100%.

Универсальные котлы

Универсальные котлы отголосок недалекого прошлого, когда обогревались твердотопливными котлами. С приходом газа и дефицитом газовых котлов в имеющийся котел или печку ставили простейшую газовую горелку с автоматикой, — и работало по 40 лет. Расход газа был высокий, но кто на это раньше обращал внимание, когда на обогрев уходило 5% семейного бюджета. В настоящее время универсальные котлы делают под два-три вида топлива, совмещая конструкцию топочной камеры под твердое топливо и газ или жидкое топливо. Часто в котел встроены ТЭНы, позволяющие добиться полной универсальности. Переход с одного топлива на другой заключается в установке горелки в специальном ложементе, или смене дверец со встроенными горелками.

Преимущества: универсальность применяемых видов топлива в одном котле, не нужно ставить 2-3 котла для реализации альтернативного обогрева (часто просто нет места).

Недостатки: любая универсальность снижает параметры – снижение КПД для газового варианта до 80%, дополнительные требования к дымоходу – после твердотопливного и жидкотопливного отопления возможно оседание сажи на газовую горелку.

Альтернативная энергия

• А) Тепловые насосы
• Б) Солнечная энергия
• В) Ветровая энергия

Хочется предостеречь от эйфории рекламных буклетов, обещающих почти бесплатное тепло и электроэнергию. Давайте объективно оценим стоимость энергии от альтернативных источников для отопления и обеспечения электроэнергией среднестатистического дома в 150м2.

А) Тепловые насосы, как и все низкотемпературные котлы, имеют смысл только при обустройстве теплых полов. Стоимость генерации тепла под ключ стартует от 17000$. При нынешних ценах на основное топливо – газ, тепловые насосы нерентабельны. Заявленный срок окупаемости – 10-15 лет сомнителен ввиду стартовой дороговизны, ремонта, комплектующих, узкого температурного режима эффективной работы системы – 30-40С.

Имеет смысл рассматривать тепловой насос как дополнительный источник тепла для теплых полов, подогрева воды, при реализации его как хобби. Тепловой насос несложно сделать самому, если руки растут правильно, имеется множество примеров в инете. Стоимость самоделки сравнима с комплектом резины на авто при наличии скважины на участке. Самодельный тепловой насос обеспечит дом бесплатным теплом, ремонт насоса и системы будет вам понятен.

Б) Солнечная энергия, как источник электроэнергии, имеет смысл в южных регионах, имеющих большинство солнечных дней в году.

1. Фотоэлементы, системы электроснабжения на их основе состоят из комплектующих: панели фотоэлементов, устройство крепления, поворот за солнцем – опция, аккумуляторы, инверторы промышленного напряжения. Стоимость среднебюджетной версии на 5 кВт установленной мощности обойдется в 7000$. Пик потребления нужно подстраивать под пик освещенности – полдень. Реально использовать в период полдня солнечные фотоэлементы для бытовых нужд: стирка, глажка, приготовление пищи, нагрев воды и аккумулирование ее.

При отсутствии солнца аккумуляторы могут реально обеспечить только экономное освещение и один холодильник. Требуется частая чистка фотоэлементов от пыли и снега.

В любом случае обогрев дома на основе фотоэлементов не рассматриваем, максимум холода наступает ночью, когда солнца нет, аккумуляторы для обогрева дороги.

Радует постоянный поиск снижения стоимости фотоэлементов, планируется переход на олигомерные технологии, эффективные в наших широтах и стоящие значительно дешевле кремниевых.

2. Использование энергии солнца для нагрева воды – реальный способ экономить деньги. Даже самодельное устройство из черной шланги в коробочке под стеклом обеспечит ваш дом теплой водой большую часть года через аккумулятор тепла. Современные круглогодичные гелеоводонагреватели эффективны даже на широте Петербурга, при постоянном увеличении стоимости энергоносителей все более привлекательны. Среднебрендовый водонагреватель для дома стоит 500$.

В) Ветровая энергия – весьма неоднозначная альтернативная энергия для дома. Количество солнечных дней в году больше чем ветреных, солнце циклично-прогнозируемое. Очень часто препятствием ветру служат близко расположенные строения, деревья и складки местности. Установка мачт высотой 10-15м не спасает ситуацию, устанавливать выше проблематично финансово и портит отношения с соседями. Портит отношения так же постоянный шум от лопастей вентилятора.

Стоимость ветрогенератора под ключ – 1700$ за киловатт. Указанная паспортная мощность – это максимальная мощность, выдаваемая генератором при максимально допустимом ветре. Реальная мощность будет на 30-50% меньше.

Имеет смысл установки ветряков как дополнительный альтернативный источник электроэнергии, совмещаемый с фотоэлементами.

Нашими соотечественниками довольно широко описаны в инете работающие самодельные конструкции ценой порядка 300$ — генератор 3кВт с лопастями. Достойны для повторения как хобби, гарантированно не обеспечивают дом электроэнергией.

Еще немного об альтернативе. Все природные ресурсы: вода, ветер, солнце, тепло недр и т. д. принадлежат государству. Сколько еще государственные мужи будут закрывать глаза на использование ресурсов – неизвестно. Во всем мире доплачивают за использование возобновляемых ресурсов, что будет у нас — сложно прогнозировать. Пытаются же взымать налог за пользование скважинами.

Выводы

Подводя итоги довольно длинного опуса нужно сделать выводы:

1. Магистральный газ самое дешёвое топливо на обозримые 10 лет.
2. В качестве дополнительного топлива лучше использовать уголь, дрова.
3. Использование возобновляемых источников энергии не так радужно как рекламное оформление. Нужно критически просчитывать экономическую целесообразность новомодных тенденций. Имеет смысл самостоятельного изготовления, крупноузловой сборки оборудования альтернативной энергии.

Немного о требованиях поставщиков оборудования экономичного отопления. Как правило, требование стандартны: установите наш котел, максимально утеплите дом, теплые полы и т. д. Установка всего оборудования стоит до 30 000$. Посчитайте, если эти деньги положить на депозит, может это выгоднее? Или утеплить холодные стены и установить экономичную горелку в существующий котел.

Продавцу нужно продать товар, вам необходим экономичный и надежный способ обогрева дома. В отдаленной местности современные высокотехнологичные котлы в случае отказа проблематично отремонтировать, за 3 дня дом остынет. А если оборвет провода на 5 дней устранения аварии? А ранее замененный гравитационный котел за 200$ продолжал бы работать.

Выбирайте котлы тщательно, собрав максимум информации. Лучший вариант отопления получается из комбинации котлов по видам топлива.

Тепла вашему дому.

Из чего состоит котёл

https://www.youtube.com/watch?v=Gk0B75ZlASg

Чем и как эффективно обогреть дом.

Типы котлов отопления, как выбрать

Главная / Статьи / Типы котлов отопления. Параметры выбора

21 декабря 2018, пятница

Выбор котлов отопления на современном рынке очень огромный, поэтому это самый трудный и ответственный этап в организации отопительной системы в помещении. Именно котел будет отвечать за надежность работы всей отопительной системы, поэтому внимание нужно уделить всем мелочам.

Предлагаем вам укрупненную классификацию отопительных котлов по основным параметрам, которая, безусловно, поможет вам сузить свой выбор этого оборудования. И уже среди котлов с определенными характеристиками можно определяться с  необходимой маркой, основываясь на свои финансовые возможности, надежность производителя, рекомендации специалистов, личные предпочтения и т.д.

Цель этого обзора – разобраться во всем многообразии этого оборудования, которое предлагает современный рынок.

ВИДЫ КОТЛОВ ОТОПЛЕНИЯ. ОСНОВНЫЕ ПАРАМЕТРЫ

ПО ТИПУ ТОПЛИВА

• Газовый котел (магистральный, балонный газ). Самый дешевый и самый распространенный вид топлива для отопления в нашей стране – это газ. Отсюда самым популярным котлом среди всех отопительных агрегатов является газовый котел. Если к дому подведен магистральный газ, то безусловно выбор необходимо остановить на этом типе оборудования. Он имеет доступную стоимость и высокий уровень КПД до 96%.

• Жидкотопливный котел (дизельное топливо, мазут). Эти котлы по параметрам схожи с газовыми котлами, основное отличие заключается в виде используемого топлива и, следовательно, горелок другого вида. В качестве топлива для таких котлов используется дизельное топливо.
• Твердотопливный котел (уголь, древесина, торфяные брикеты, кокс).  Это достаточно распространенный тип котлов в местностях, отдаленных от систем газовых коммуникаций. Такие котлы недорогие, простые в обслуживании, долговечны и энергонезависимые. Основным недостатком таких котлов является то, что сделать его полностью автономно работающим не получится.
• Пеллетный котел (отходы деревопереработки). Такие котлы можно назвать разновидность твердотопливных котлов, т.к. принцип работы практически одинаков. Источником топлива здесь выступают отходы деревопереработки. Но достаточная распространенность и востребованность таких котлов позволяет их выделить в отдельную группу.
• Электрический котел (электроэнергия). Самый дорогой тип топлива для системы отопления. Хотя стоит отдать ему должно за его экологичность и бюджетную стоимость этого оборудования. Такие котлы, как правило, имеют место быть в комбинированном варианте вместе с твердотопливными, чтобы перенастраиваться из одного источника тепла на другой при необходимости.
• Комбинированный котел (газ/электричество, газ/твердое топливо). Такие котлы еще называют универсальными, многотопливными и в качестве источника энергии могут выступать 2,3,4 вида топлива. Комбинации видов топлива могут быть самые разные: электричество и жидкое топливо, жидкое топливо и газ и т.п. Стоит отметить, что такие котлы имеют высокую стоимость и требуют достаточно сложного обслуживания.

 ПО ТИПУ ПОДОГРЕВА

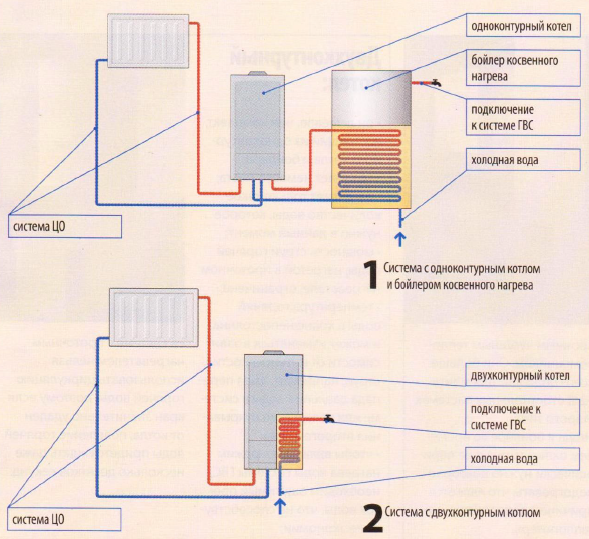

• Одноконтурный котел (отопление). Эти котлы предназначены только для отопления дома. Для подогрева горячей воды в таких котлах применяют дополнительные узлы и приборы – бойлеры косвенного нагрева и насосы.
  Но стоит учесть, что такая конструкция из-за немалых габаритов потребует отдельное помещение.
• Двухконтурный котел (отопление и горячая вода). В таких котлах вмонтирован теплообменник с двумя контурами, один из которых работает на горячую воду, а второй для системы отопления.
• Трехконтурный котел (отопление, горячай вода).  Это достаточно новый тип котельного оборудования и своего широкого распространения не получил. Такой котел оборудован дополнительным третьим контуром, который используется для подогрева воды, системы отопления и иных хозяйственных нужд, например, бассейна или теплого пола.

ПО ТИПУ МОНТАЖА

• Настенные котлы имеют компактные размеры и представляют собой по сути готовую мини-котельную. В их корпусе встроены почти все элементы, необходимые для работы системы отопления: расширительный бак, насос, термометр, манометр и другие необходимые узлы. Настенные котлы очень популярны из-за своей компактности и сравнительно невысокой стоимости. Но они в большинстве своем недолговечны, срок их службы 5-10 лет.
• Напольные котлы требуют отдельного помещения – котельную в доме. Но такое котельное оборудование имеет долгий срок эксплуатации и достаточной высокую мощность.

ПО МАТЕРИАЛУ ТЕПЛООБМЕННИКА

• Чугунный корпус. Срок эксплуатации таких котлов составляет порядка 50 лет, но при механических повреждениях они обладают меньшей сопротивляемостью.
• Стальной корпус. Данные теплообменники имеют высокую прочность, однако при неправильной эксплуатации они подвержены коррозии.
• Медный корпус. Имеют длительный срок эксплуатации порядка 30 лет, высокую устойчивость к коррозии и механическим повреждениям.

ПО ПРИНЦИПУ ОТВОДА ПРОДУКТОВ СГОРАНИЯ

• Котел с открытой камерой сгорания (с естественной тягой). Принцип работы таких котлов в том, что воздух для горения забирается из помещения, а отработанные газы выбрасываются через дымоход, который должен быть обязательно предусмотрен в помещении.
• Котел с закрытой камерой сгорания. В конструкции такого котла предусмотрен дымосос. Он принудительно удаляет продукты сгорания из топки, поэтому дымоход с естественной тягой тут не нужен. В этом и есть основное преимущество котла данного типа: он не сжигает кислород в помещении и он не нуждается в дополнительном притоке воздуха для поддержания процесса горения.

ПО МОЩНОСТИ

Выбор котла отопления по мощности не такой и однозначный и достаточно сложный. Как правило, мощность котла рассчитывается индивидуально. Параметры, которые нужно принять во внимание:

• площадь отапливаемой площади
• высота потолков
• толщина и материал стен и перекрытий
• количество и размер окон
• наличие камина/печи
• назначение отдельных помещений
• наличие теплых полов
• особенности климата конкретного региона
• количество тепла, которое требуется для подогрева воды

Самый приблизительный расчет мощности тепла котельного оборудования выглядит так: на10 м² отапливаемой площади утепленного здания с потолками до 3 м необходим 1 кВт мощности.

ВЫВОД: Наша классификация поможет вам сузить свой выбор отопительного котла и определиться с типом необходимого вам оборудования. Понятно ,что современный рынок предлагает множество различных моделей и каждый пункт нашего классификатора включает еще множество подпунктов. Купить котел отопления в Минске по низким ценам можно в интернет-магазине teplodvor.by. Наши специалисты проконсультируют вас по всем параметрам отопительного котла и помогут сделать вам правильный выбор.

Теги: Котлы отопления

Вернуться к списку

Как проверить трехходовой клапан в газовом котле: пошаговая инструкция

Трехходовой клапан – устройство, широко применяемое в самых разнообразных конструкциях бытовых и промышленных устройств. Соответственно, однотипное устройство используется в составе бытового газового оборудования. Наряду с различными неисправностями бытовых газовых котлов пользователи часто сталкиваются с поломкой трехходового клапана. Согласитесь, неплохо было бы выяснить, по какой причине выходит из строя данное устройство, и попытаться исправить это своими силами.

Между тем, установить потерю работоспособности устройства «на первый взгляд» далеко не всегда удается даже профессиональным механикам. Это требует соответствующей проверки. Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле при подозрении на неисправность этого механизма. Также рассказываем о разновидностях устройства и его функционале.

Содержание статьи:

• Кратко о трехходовом клапанном механизме
• Функциональное использование устройства
• Как проверяется трехходовой клапан?
  • Шаг №1 – Привод обратного клапана
  • Шаг №2 – проверка механизма распределения резьбы
• Выводы и полезное видео по теме

Кратко о механизме трехходового клапана

Устройство трехходового клапана ходовой клапан бытового газового котла и другого газового оборудования достаточно прост, несмотря на сложную, на первый взгляд, форму. Следует отметить, что у каждого производителя конструкция клапанов существенно отличается, но принцип работы остается практически неизменным.

Традиционно корпус прибора из бронзы. Рабочие элементы например шток , пружины – изготовлены из стали. Мембрана обычно из резины Двойной кольцевой элемент . Соединительные детали ( фитинги ) могут иметь резьбу или пайку, в зависимости от модели трехходового клапана.

Одно из распространенных исполнений трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – приводная головка; А – поточный транспорт в режиме обогрева; B – поточная транспортировка в режиме ГВС

Обычно в комплекте с устройством используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Итак, привод для трехходового клапана может быть ручным, электромеханическим (термостатическим, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана контура газового котла примерно следующий: когда устройство находится в нормально открытом транспортном режиме, канал прямого прохода, соответственно, открыт. Угловой проходной канал остается закрытым.

Различное состояние механизма обеспечивает открытие углового транспортного канала и блокировку прямого транспортного канала соответственно. Также возможны промежуточные положения штока и трехходовые створки клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в .

Функциональное использование устройства

Если рассматривать механизм переключения потоков с точки зрения возможного функционала, то следует отметить различие устройств по принципу действия:

1. Разделение.
2. Переключение.
3. Смешивание

Делительный принцип работы предполагает разделение потока, направление его на два контура.

Функция переключения предусматривает организацию переключения между устройствами, потребляющими тепловую энергию. Например, переключение между ГВС и отоплением.

Функциональность переключающего клапана (классическая схема): P – первичный контур; Б – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал

Функционал переключения позволяет организовать эффективное переключение между различными устройствами, вырабатывающими тепловую энергию:

• водонагреватели;
• ;
• солнечные панели и др.

Еще одна функция трехходового клапана для бытового газового котла – подмес. Он позволяет организовать регулируемое смешение потока рабочей жидкости (подмешивание обратки с нагретым теплоносителем).

Для этого достаточно установить трехходовой кран на обратке системы отопления.

Функции смесительного клапана (классическое исполнение): P – первичный контур; Б – вторичный контур; 2, 1 – прямой транспортный канал; 2, 3 – угловой транспортный канал

Теперь, после краткого ознакомления с конструктивными деталями устройства, можно рассмотреть особенности проверки работы трехходового клапана, установленного в .

Как проверяется трехходовой клапан?

Неисправность устройства влияет на работу газового котла в целом. Например, при недостаточной подаче теплоносителя газовый котел может просто отключиться из-за перегрева. Либо неисправность трехходового клапана может сопровождаться отсутствием должной температуры теплоносителя в системе отопления.

В любом случае необходимо проверить работоспособность устройства. При этом для выполнения диагностических мероприятий регулирующее устройство газового котла, как правило, приходится демонтировать. Демонтаж относительно несложный, поэтому такие работы вполне можно выполнить своими силами.

Шаг № 1 – Привод обратного клапана

Далее рассмотрим процесс проверки шаг за шагом, начиная с проверки привода. Рассмотрим особенности диагностики клапанов с различными типами приводов.

Диагностика привода трехходового клапана

Шток клапана традиционно управляется электроприводом. Поэтому в первую очередь следует проверить целостность, наличие питания и работоспособность накопителя.

Целостность внешней части проверяют визуально тщательным осмотром, а наличие питания и целостность внутреннего механизма проверяют соответствующими приборами.

Диагностика приводной части трехходового клапана газового котла с помощью распространенного электроприбора – тестера

Привод и все элементы этой части конструкции обычно диагностируются электротестером. Этот прибор может проверять как целостность цепей, так и наличие питающего напряжения. Исправный привод при подаче/отключении напряжения питания должен демонстрировать рабочий процесс – движение толкателя штока клапана.

Допускается проверка работы электропривода путем непосредственного подключения механизма к сети электрического тока, с использованием разъема, которым оснащен привод. Этот момент наглядно выделен на видео, расположенном в конце статьи.

Проверка термостатической головки

Если в конструкции трехходового клапана не предусмотрен электропривод, а регулируется , необходимо проверить эту часть системы, подав температурное воздействие непосредственно на цилиндр датчика.

Термостатическая головка, дополненная термоцилиндром. На некоторых моделях газовых котлов трехходовые конструкции клапана оснащены этим типом привода

Например, нагреть цилиндр термостатической головки можно электрофеном.

Исправная термоголовка должна реагировать на изменение температуры и толкать/тянуть шток клапана так же, как эту работу делает электропривод.

Проверка устройства с гидроприводом

Если в системе газового котла используется клапан, регулирующий потоки и работающий по принципу гидравлического управления штоком, то диагностировать работоспособность такого устройства непосредственно в котельная система.

Конструкция разделительного устройства газового бытового котла, снабженного гидроприводом тяги управления. Этот тип устройства довольно широко распространен.

Обычно такого рода конструкции подлежат демонтажу и разборке с последующей проверкой целостности:

• рессоры;
• уплотнения;
• мембраны;
• кольца.

Подозрения на неработоспособность трехходового клапана в этом случае можно подтвердить запуском газового котла в тестовом режиме. Если при этом происходит нарушение теплораспределения по рабочим контурам системы, на 90% клапан работает некорректно.

Шаг №2 – проверка механизма распределения нити

Механизм устройства в процессе эксплуатации способен изнашиваться. Кроме того, при транспортировке теплоносителя характерно скопление в системе различного мусора, отложений и т.п.

Все это может блокировать работу устройства. Поэтому в первую очередь требуется провести визуальную проверку всех имеющихся деталей .

Детали трехходового клапана одной из изготавливаемых конструкций, подлежащие проверке при подозрении на неисправность устройства управления

Далее выполняется проверка нормального хода штока диафрагмы . Как правило, в рабочем состоянии шток двигается плавно, с некоторым натягом. Правильность хода можно проверить, воздействуя с небольшим усилием на торцевую часть штока (выход под привод), выходящую через отверстие капсулы гидроблока.

Если клиновидные факторы хода штока по всей длине не отмечены и шток самостоятельно возвращается в исходное положение из точки упора, то данная часть КРУ исправна.

Наконец, проверяются уплотнительные элементы – шаровые или мембранные, в зависимости от конструкции. В то время как дефекты резиновых уплотнительных мембран обычно проявляются в виде порывов ветра, шаровые уплотнения со временем могут деформироваться. Фактор деформации приводит к потере полного уплотнения, соответственно, нарушается алгоритм регулирования расхода устройства.

Выводы и полезное видео по теме

Ниже предоставлен для ознакомления полезный видео материал, в котором демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле. Тем более, что дана практика разборки своими руками.

Распределительное устройство, описанное в видеоролике, оснащено гидравлическим приводом штока. Ознакомление с этой практикой ремонта поможет вам понять, как проверять устройства подобного типа и ремонтировать в случае неисправности.

Таким образом, трехходовой кран для бытового газового котла можно опробовать практически в любом исполнении, вне зависимости от индивидуального исполнения. Главное правильно определить, с каким приводом используется распределительное устройство газового котла. Информацию на эту тему можно получить из документации к оборудованию или на примере демонстрации накопителей в этой статье.

У вас есть полезная информация по обсуждаемой выше теме и вы хотите поделиться ею с другими пользователями? Пишите свои комментарии и комментарии в блоке ниже, добавляйте фото, оставляйте свои рекомендации – форма обратной связи расположена ниже.

Мой котел не включается! A New York Tech объясняет: Ranshaw

14 апреля 2020 г.

---

Если ваш котел вообще не включается (т. е. вы не слышите щелчок термостата и котел даже не пытается запуститься), пока не тянись к телефону…

На самом деле есть немало вещей, которые вы можете попробовать дома, прежде чем обращаться к профессионалам.

Прежде чем позвать на помощь, проверьте…

1. Термостат работает правильно

2. Выключатель котла включен и не сработал автоматический выключатель

   0
3 Газовый клапан включен

В этой статье мы подробно рассмотрим каждый из этих шагов, чтобы вы могли устранить проблему самостоятельно. Однако, если вы перепробовали все вышеперечисленное, а ваш котел по-прежнему не запускается, вам необходимо вызвать специалиста.

---

Хотите, чтобы ремонт котла была сделана правильно с первого раза? Запишитесь на прием к нашим специалистам онлайн или по телефону (718) 767-0707. У нас более 60 лет опыта, на который вы всегда можете положиться.

---

Советы по поиску и устранению неисправностей котла: 3 проблемы, которые необходимо проверить для

1. Убедитесь, что ваш термостат работает правильно это первое, что нужно искать. Также проверьте, работают ли батарейки внутри термостата.

Или проблема может быть в самом термостате.

Чтобы проверить правильность работы термостата, поднимите температуру как минимум на 5° выше, чем текущая комнатная температура. Если ваш котел не включается, возможно, ваш термостат не работает должным образом, и вам может потребоваться вызвать специалиста для диагностики проблемы. Если котел включает при повышении температуры, скорее всего, с вашим котлом или термостатом нет серьезной проблемы.

Вот основная проблема: Различные термостаты рассчитаны на разные «дифференциалы». Проще говоря, некоторые термостаты запрограммированы на подачу тепла только после того, как температура в помещении упадет на определенное количество градусов ниже установленной температуры. Например, некоторые термостаты имеют дифференциал +/-1°, в то время как другие имеют более высокий дифференциал +/-4°.

Если вы предпочитаете, чтобы ваш котел/термостат имел более низкий дифференциал, вы можете связаться со специалистом, который приедет к вам домой и сбросит настройки термостата.

2. Убедитесь, что выключатель котла включен и не сработал автоматический выключатель.

Даже при наличии газового котла некоторым частям вашей системы для работы требуется электричество, например, электронной системе зажигания. При отсутствии электричества эти компоненты не запустятся и процесс запуска вашего котла будет полностью остановлен.

В первую очередь необходимо проверить, включен ли сетевой выключатель котла. Выключатель, внешне похожий на выключатель света, обычно находится у котла или рядом с ним, или у входа в котельную/подвал. Если переключатель находится во включенном положении, следующее, что вам нужно проверить, — это автоматический выключатель.

Чтобы проверить выключатель, подойдите к электрощиту и найдите выключатель с надписью «бойлер». Дважды проверьте, что ваш выключатель находится в положении ON. Если выключатель сработал, переведите его в положение ON. Если ваш котел автоматически включается вскоре после этого, вы нашли свою проблему. Если нет, то проблема может быть в чем-то другом.

Примечание. Если автоматический выключатель снова срабатывает при попытке запуска котла, обратитесь к специалисту, так как у вас, вероятно, более серьезная проблема с электричеством.

Если автоматический выключатель вашего котла не сработал, перейдите к шагу 3.

3. Убедитесь, что газовый клапан котла открыт

Каждый газовый котел имеет клапан, который регулирует подачу газа в котел. Для того, чтобы ваш котел запустился, он должен быть открыт. Вы можете проверить, находится ли газовый клапан вашего котла в открытом положении, найдя газовую трубу. Газовая труба обычно проходит рядом с котлом и имеет клапан. Убедитесь, что рычаг клапана движется параллельно трубе, а не перпендикулярно.

Если рычаг перпендикулярен газовой трубе, то газ перекрыт и не поступает в котел.

Примечание. Если вы не уверены, где находится газовый клапан, не пытайтесь выполнить этот шаг. Неправильная регулировка газового клапана/трубы может привести к опасной утечке газа. Всегда поручайте этот шаг профессионалу, если вы не знакомы с тем, как работает ваш котел.

Газовый котел все еще не запускается?

Если вы выполнили все шаги по устранению неполадок, но ваш газовый котел по-прежнему не включается, скорее всего, у вас более серьезная проблема, и вам потребуется профессиональная помощь. Если это так, мы вас прикроем. Запишитесь к нам на прием, и мы будем рады провести диагностику и ремонт вашего котла.

Обладая более чем 60-летним опытом ремонта котлов в районе Квинс, наши техники являются отраслевыми экспертами, когда речь идет о ремонте большинства марок и моделей. Они смогут быстро осмотреть и диагностировать ваш котел, а также предоставить вам честные и честные варианты ремонта и цены.

Выберите Ranshaw для качественного ремонта котла с первого раза.

Записаться на прием

Что такое газовый котел?

Газовые котлы – популярные системы отопления дома; они также довольно энергоэффективны. Газовый котел, работающий на природном газе или пропане, чаще всего подключается к контуру радиатора в вашем доме. Или, возможно, вы выбрали систему центрального отопления с подогревом пола – в любом случае, газовый котел позволит вам сохранить тепло и тепло в вашем доме в холодные месяцы года. Газовые котлы просты в установке, не требуют регулярного обслуживания и имеют хорошее соотношение цены и качества.

Одно можно сказать точно: отопление дома газовым котлом имеет массу преимуществ!

Что такое газовый котел и как он работает?

Как выбрать газовый котел для дома: классический, низкотемпературный или конденсационный?

Газовые котлы: присоска или дымоход?

Газовые котлы: энергоэффективность и ценовой диапазон

Посмотреть наши решения Читать другую статью

Что такое газовый котел и как он работает?

Газовые котлы широко используются для питания центрального отопления в домах по всей Великобритании. Это эффективный способ гарантировать надежную работу вашей домашней системы отопления, они просты в установке и использовании.

Газовые котлы могут использоваться для обеспечения горячей водой вашего дома, а также для вашей системы центрального отопления. Они работают в три простых шага; это число увеличивается до четырех, если в вашем доме установлен конденсационный газовый котел.

1. Ваш домашний котел работает на природном газе или пропане

2. Дымы, образующиеся в процессе горения, циркулируют вокруг теплообменника, через который проходит вода, используемая в кранах центрального отопления и горячей воды вашего дома

3. Эта вода нагревается, нагревая радиаторы вашего дома и обеспечивая горячую воду для ваших раковин, душа, ванны и т. д.

4. Если у вас дома есть конденсационный газовый котел, он будет конденсировать продукты сгорания и воду. пар, образующийся в процессе горения, для повторного использования скрытой тепловой энергии (это делает конденсационные газовые котлы более энергоэффективными и экологически безопасными)

Газовые котлы: основные преимущества и недостатки

Установка газового котла в доме имеет много плюсов, но есть и недостатки. Мы выделили ключевые факторы, которые следует учитывать ниже:

Преимущества газовых котлов

• Эффективный, экономичный и компактный вариант котла для отопления вашего дома

• Простота установки в вашем доме, при ремонте и в новостройках

• Более экологичный по сравнению с другими традиционными моделями котлов, особенно если вы выбираете конденсационный газовый котел для отопления дома

• Срок службы 10-20 лет, не требует регулярного обслуживания

• Настенные газовые котлы занимают мало места, часто с меньшими затратами на установку, чем напольные газовые котлы

Недостатки газовых котлов

• Для пропановых газовых котлов цена пропана довольно высока

• Вам необходимо регулярно пополнять запасы пропана и хранить их в безопасном месте

• Напольные газовые котлы могут быть несколько сложнее в установке и стоят немного дороже – обойдите это, выбрав компактный и простой в установке настенный вариант!

Информация о Нетатмо

Рассматривали ли вы возможность установки интеллектуального термостата Netatmo для оптимизации производительности вашего газового котла? Вы можете удаленно программировать и управлять системой отопления дома, чтобы полностью адаптировать ее к вашим потребностям, экономя при этом на счетах за отопление дома.

Как выбрать газовый котел для дома: классический, низкотемпературный или конденсационный?

Как было сказано выше, газовые котлы могут быть настенными или напольными и работать на природном газе или пропане. Если вы выберете котел, работающий на природном газе, вам просто нужно будет подключить котел к сети, работающей на природном газе. Если вы устанавливаете газовый котел на пропане в своем доме, вам необходимо безопасно подключить его к резервуару для хранения пропана – и убедитесь, что ваш запас пропана в наличии!

Помимо этих различных вариантов, существует три основных типа газовых котлов, которые вы можете выбрать для обогрева своего дома: классический газовый котел, низкотемпературный газовый котел или конденсационный газовый котел.

Газовые котлы Classic

Газовые котлы Classic – оригинальный вариант газового котла – первый из существующих. В настоящее время существует множество моделей, которые гораздо более энергоэффективны, экономичны и экологичны. Классические газовые котлы являются самым дешевым вариантом для отопления вашего дома и работают в соответствии с тремя основными этапами, которые мы рассмотрели ранее в этой статье.

Низкотемпературные газовые котлы

Эти газовые котлы очень похожи на своих классических предшественников с одним ключевым отличием: низкотемпературные газовые котлы ограничивают свою низкую температуру до 40°C, чтобы повысить уровень их энергоэффективности. Если вы хотите установить низкотемпературный газовый котел в своем доме, вам сначала необходимо убедиться, что ваша система центрального отопления (радиаторы или пол) совместима с этой моделью газового котла.

Конденсационные газовые котлы

Конденсационные газовые котлы являются новейшими и наиболее энергоэффективными газовыми котлами. Эти котлы работают с использованием четвертой дополнительной ступени, которую мы описали выше, собирая скрытую тепловую энергию из дымовых газов, образующихся в обычном процессе сжигания. Использование этой дополнительной энергии для обогрева вашего дома делает конденсационные газовые котлы более энергоэффективным и экологически безопасным вариантом для вашего дома. Более того, вы должны увидеть значительное сокращение счетов за электроэнергию в вашем доме!

Важно отметить, что классические и низкотемпературные газовые котлы постепенно заменяются конденсационными газовыми котлами, чтобы лучше защитить окружающую среду.

Газовые котлы: присоска или дымоход?

Какой бы тип газового котла вы ни выбрали для установки в своем доме, вам нужно будет выбрать между присоской или системой дымохода для отвода сопутствующих дымов и паров.

Система присосок

Эта система, состоящая из двух горизонтальных концентрических труб, изолирует ваш газовый котел, поэтому ее можно установить в большинстве домов.

Дымоход

Классические дымоходы позволяют дыму и парам выходить из дома, с изоляцией для предотвращения чрезмерной конденсации котла.
