Что такое конденсационный газовый котел

Содержание

1. Как устроен конденсационный котел
2. Как работает теплообменник
3. Куда уходит конденсат из котла
4. Расход газа в котле конденсационного типа
5. Отличие конденсационных котлов от атмосферных
6. Как выбрать конденсационный котел
7. Конденсационные навесные котлы
8. Конденсационные напольные котлы
9. Как подобрать мощность
10. Какой марки конденсационный котел лучше
11. Нормы размещения конденсационных котлов
12. Каким должно быть помещение под котел
13. Устройство отвода дымовых газов
14. Плюсы и минусы конденсационных котлов
15. Преимущества конденсационного оборудования
16. Недостатки конденсационных отопителей

Современный конденсационный газовый котел, использует тепло, аккумулируемое от отходящих газов. Оптимально подобранное соотношение газовоздушной смеси и эффект целенаправленной конденсации, увеличили КПД котельного оборудования, до 109%.

Как устроен конденсационный котел

Конденсационный котел на газе – это теплогенератор, действующий как полноценная тепловая станция. В основе принципа работы, лежит целенаправленная конденсация (превращение пара в жидкость) разогретых паров отходящих дымовых газов. Конструкция котла «заточена» под данную особенность.

Принцип работы заключается в следующем:

• Автоматика котла подбирает оптимальное соотношение воздуха и газа, чтобы обеспечить максимально полное сжигание топливо-воздушной смеси.
• Горячие потоки воздуха, содержащие пар, преобразовываются во влагу.
• В процессе конденсатообразования, выделяется большое количество тепловой энергии.
• Конденсат удаляется.

Хотя, газовые конденсационные котлы отопления, отличаются особенностями конструкции и внутреннего устройства (в зависимости от завода изготовителя), принцип работы остается неизменным.

Как работает теплообменник

Принцип работы конденсационного газового котла, связан с целенаправленным конденсатообразованием. Тепло аккумулируется из нагретых продуктов сгорания. Чем интенсивней количество выпадаемой влаги, тем больший коэффициент полезного действия у котла.

В обычных атмосферных теплогенераторах, конструкторы пытаются свести количество выпадающего конденсата к минимуму, по причине того, что влага вредит корпусу и внутреннему устройству. Принцип работы и теплоэффективность теплообменника конденсационного оборудования, наоборот, связан с продуцированием как можно большего количества влаги.

Чтобы добиться обильного выпадения конденсата, используется следующее:

• Низкотемпературный нагрев теплоносителя – при достижении определенной температуры нагрева, продуцируется большое количество влаги. Данное явление называется «точка росы».
  Максимальное продуцирование влаги, происходит в пределах температуры 50-60°С. Максимальная теплоэффективность, достигается при нагреве теплоносителя до 53°С.
• Целенаправленная конденсация – при достижении температуры 50°С, отходящие дымовые газы насыщаются влагой. Капельки пара нагреваются одновременно с теплоносителем. Далее, требуется извлечь тепло, посредством конденсатообразования.
  В теплообменнике присутствует конденсатор – узел, на стенках которого продуцируется конденсат и аккумулируется тепло пара. Для конденсации, используется обратка теплоносителя.
• Остывший конденсат, отводится из корпуса котла.

Чтобы предотвратить ускоренную коррозию, по причине постоянного продуцирования конденсата, в конструкции котла установлен теплообменник из нержавеющей стали или чугуна.

В двухконтурных моделях, дополнительно устанавливается змеевик из меди для нагрева ГВС. Медные теплообменники имеют хорошую теплопроводность, поэтому подходят для нагрева горячей воды в условиях низкотемпературного режима работы.

Первые версии конденсационных котлов, снабжались чугунным теплообменником, на котором был установлен конденсационный модуль пластинчатого типа, изготовленный из коррозионностойкой стали. Модели работали как в режиме обычного нагрева, так и с использованием конденсатообразования. Современные котельные установки конденсационного типа, работают исключительно в низкотемпературном режиме нагрева теплоносителя.

Куда уходит конденсат из котла

Конденсат – это смесь угольной, серной, азотной и других кислот в низкой концентрации. При нагреве, жидкость, содержащаяся в капельках пара, приобретает кислотные свойства. Для нейтрализации отходов и отвода конденсата, используется следующая конструкция:

• Осевшая на стенках узла конденсатора жидкость, отводится в специальную емкость.
• Из конденсатосборника, жидкость направляется в бак нейтрализатор.
• Бак нейтрализатор – емкость заполнена природным нейтрализатором. После некоторого времени, кислота теряет свои свойства и ее можно слить в обычную канализацию.

• Дополнительный конденсатосборник устанавливается в коаксиальной трубе. Он препятствует образованию обледенения на дымоходе и отводит скапливающуюся жидкость. Время от времени, придется очищать конденсатосборник вручную.

Санитарные требования, в зависимости от региона, где установлен котел, могут требовать утилизировать конденсат, отправляя его на специальные станции.

Расход газа в котле конденсационного типа

Расход газа в конденсационном котле, меньше, чем в классических теплогенераторах с атмосферными горелочными устройствами, приблизительно на 30-35%. Экономия топлива достигается благодаря нескольким модификациям:

• Автоматика – горелочное устройство подключено к погодозависимой автоматике, на базе микропроцессорного контроллера. Блок управления считывает параметры давления газа, температуры в помещении и на улице, характеристики тяги. При помощи рабочих параметров, подбирается оптимальное соотношение газовоздушной смеси.
• Горелка – установлена плавная двухступенчатая или модуляционная горелка. При нагреве теплоносителя до достаточной температуры, уменьшается мощность горелочного устройства. Пламя полностью не гаснет. Отсутствие запальника и модуляция в пределах от 10 до 100% мощности, приводит к уменьшению расхода топлива.

Одной из высокотехнологичных новинок, являются конденсационные котлы с импульсным горением. Экономичный расход топлива достигается за счет того, что горелочное устройство попросту отсутствует. Экономия, по сравнению с конденсационными теплогенераторами, имеющими горелку, достигает 15-20%.

Отличие конденсационных котлов от атмосферных

Существуют значительные отличия конденсационных котлов от обычных атмосферных, связанных с внутренним устройством и принципом работы:

• Горелка – в современных котлах конвекционного (атмосферного) и конденсационного типа, устанавливают модуляционные горелочные устройства. Но, принцип работы котельного оборудования, использующего тепло конденсата, заключается в обязательном использовании камеры сгорания закрытого типа. Атмосферные котлы, забираю воздух из помещения, конденсационные, с улицы.
• Забор воздуха и отвод продуктов сгорания – в атмосферном оборудование, для насыщения кислородом газовоздушной смеси, используется естественная циркуляция воздуха (конвекция). В устройстве конденсационных котлов, предусмотрена турбина (вентилятор), нагнетающая воздух на горелку.
  Дополнительное отличие конденсационных моделей от конвекционных, еще один вентилятор, установленный в систему дымоотведения. Забор воздуха и отвод продуктов сгорания, происходит принудительно.



• КПД – атмосферные котлы значительно проигрывают по теплоэффективности конденсационным аналогам. Если в конструкции теплогенератора предусмотрена модуляционная горелка атмосферного типа, коэффициент полезного действия достигает 92%. Конденсационные котлы, отличаются высоким КПД в 95-109%.



Как выбрать конденсационный котел

На выбор газового конденсационного котла, влияет несколько теплотехнических характеристик и функциональных возможностей. При подборе подходящей модели, обращают внимание:

• На тип установки.
• Количество контуров.
• Мощность.
• Марку производителя.

После подбора котла по характеристикам, выбирают агрегат, основываясь на финансовых возможностях.

Конденсационные навесные котлы

Конденсационные газовые настенные котлы, предлагаются в одноконтурном и двухконтурном исполнении. У каждой модели есть свои технические особенности:

• Мощность – производителю приходится учитывать нагрузку на стену помещения, что ограничивает размеры и вес отопительного оборудования. Как правило, навесное оборудование имеет небольшую мощность, до 35 кВт.
• Функциональные особенности – настенный конденсационный двухконтурный газовый котел, может оснащаться встроенным бойлером косвенного нагрева. Некоторые производители, изготавливают модели отопительного оборудования, размещая накопительную емкость снизу корпуса. Так снижается весовая нагрузка на стену.
• Отопление и ГВС – одноконтурный конденсационный газовый котел, предназначен для нагрева теплоносителя системы отопления. В отличие от двухконтурных моделей, не имеет встраиваемого бойлера, но, при необходимости, может подключаться к выносной накопительной емкости.
  Настенные конденсационные двухконтурные газовые котлы, подключаются к отоплению и ГВС. В некоторых моделях, имеется встроенная буферная емкость, подключаемая к системе рециркуляции и позволяющая получить горячую воду сразу после открытия водопроводного крана.

При производстве навесного оборудования, конструкторам приходится облегчать конструкцию, используя для изготовления некоторых узлов, облегченные сплавы металлов, что влияет на время эксплуатации. В среднем, срок службы навесных котлов меньше на 5 лет, чем у напольных аналогов.

Конденсационные напольные котлы

Газовые конденсационные напольные котлы, также изготавливаются с одним или двумя теплообменниками. В данном случае, производители не ограничены весом и габаритами конструкции. При изготовлении важных узлов, применяются полноценные металлы, а не сплавы, что увеличивает надежность и срок эксплуатации оборудования.

Бытовой одноконтурный конденсационный напольный газовый котел, достигает мощности до 90 кВт. Автоматика позволяет одновременно подключать несколько контуров отопления, разного типа. Оптимальное решение, обеспечение теплом посредством радиаторного отопления и теплых полов.

Напольные конденсационные двухконтурные газовые котлы, представляют собой полноценную станцию, работающую на нагрев теплоносителя и подогрев бытовой горячей воды. В конструкции предусмотрен вторичный теплообменник, изготовленный из меди или сплава алюминия.



Как подобрать мощность

Простой способ расчетов, вычисление по формуле 1 кВт = 10 м². При этом учитывается, что дом будет иметь хорошую теплоизоляцию, отапливать помещение будет одноконтурный агрегат, а высота потолков не будет выше 2,7 м. Формула не учитывает нескольких факторов:

• Нагрев теплоносителя будет осуществляться в низкотемпературном режиме.
• Используется горелочное устройство модуляционного типа.
• В расчет не берется контур ГВС или бойлер косвенного нагрева.

Чтобы правильно подобрать мощность котла и рассчитать производительность с учетом возможных теплопотерь, и необходимых дополнительных функций, лучше обратиться за помощью к грамотному инженеру – теплотехнику.

Как вариант, расчеты можно сделать посредством онлайн калькуляторов, размещенных на сайте. Чем подробнее и точнее будут вводные значения, тем более достоверный результат получится на выходе.

Котлы с бойлером, рассчитываются намного проще. В случае выносной емкости, производитель пишет, какой мощности котла будет достаточно для нагрева воды. Для агрегатов с встроенным бойлером, производитель указывает максимальный объем отапливаемого помещения и ГВС.

Какой марки конденсационный котел лучше

То, что самые надежные котлы, выпускают европейские производители, не подлежит никакому сомнению. Отопительное оборудование немецких компаний, занимает первенство среди выпускаемой техники в странах ЕС.

Поэтому, если требуется купить лучший конденсационный котел для дома, стоит сразу обратить внимание на модели, выпущенные и собранные в Германии. Неплохим вариантом, будет приобретение французской и чешской продукции. Рейтинг лучших марок, замыкает итальянское оборудование.

Ниже приводятся марки конденсационных котлов, в зависимости от страны производителя:

• Германия – Viessmann, Buderus, Wolf, Vaillant. Отличаются безупречным качеством сборки и надежностью. Все немецкое оборудование адаптировано к отечественным условиям эксплуатации и имеет высокую степень автоматизации.
• Италия – Ariston, Baxi. Оборудование для тех, кто ценит европейское качество сборки, но не согласен с ценовой политикой, отличающей немецкую продукцию. Качество итальянского котельного оборудования, несколько ниже, чем у аналогов, изготовленных в Германии, но в целом, потребителю предлагаются высоконадежные и экономичные котлы. К данному классу и ценовой категории, можно отнести и французскую марку De Dietrich.
• Чехия – Protherm. Качество продукции бренда, практически идентичное немецким аналогам, но, купить котел можно по более доступной цене.
• Корея – отличительным свойством является практически безупречная автоматизация котлов, оснащение дистанционным управлением и высокотехнологической начинкой, делающей управление комфортным и легким. Но, что касается теплотехнических характеристик, продукция существенно проигрывает даже на фоне отечественных агрегатов. Котлы предлагают компании Navien и Kentatsu, мировые лидеры в производстве климатического оборудования.

Согласно статистике продаж, на выбор производителя, отечественным потребителем, зачастую влияют не теплотехнические характеристики, а стоимость модели. Исходя из этого критерия, наиболее востребованной остается продукция итальянских производителей.

Нормы размещения конденсационных котлов

Конденсационные котлы для отопления и горячего водоснабжения дома, устанавливаются в строгом соответствии с действующими СНиП и санитарными нормами. Отдельно оговариваются требования, предъявляемые к помещению, используемому под нужды котельной и системе дымоотведения.

Рекомендации направлены на обеспечение безопасности и сведению к минимуму вероятности возникновения аварийных ситуаций. Нормы оговариваются в СП 60.13330 (СНиП 41-01-2003), СП 62.13330 (СНиП 42-01-2002).

Каким должно быть помещение под котел

Конденсационный котел, во время работы не сжигает воздух из помещения, поэтому, требования, указанные в СНиП, гораздо ниже, чем для атмосферного оборудования. Обязательные нормы для установки:

• Площадь помещения не менее 8 м². Места должно быть достаточно, чтобы обеспечить возможность подключения бойлера и беспрепятственного доступа ко всем важным узлам для обслуживания.
• Котлы с закрытой камерой сгорания, можно закрывать декоративными перегородками, встраивать в мебель.
• Обязательно оснащение системой водоподготовки и фильтрации.
• Допускается подключение в любом нежилом помещении, отделенном от коридора или жилых комнат, дверным проемом.
• Стены и пол, облицовываются негорючими отделочными материалами. Высота потолков, не менее 2,2 м. Навесной котел располагают в пределах 0,8 -1,6 м от уровня пола.

Технические характеристики газовых конденсационных котлов, позволяют их монтаж в качестве источника автономного отопления квартиры в многоэтажном доме.

Устройство отвода дымовых газов

В котлах закрытого типа, используется принудительный отвод продуктов сгорания и забор воздуха. Циркуляция воздушных масс, осуществляется посредством коаксиальных дымоходов, представляющих собой конструкцию типа «труба в трубе».

Современное котельное оборудование, снабжено независимыми выходами дымоудаления. Отвод продуктов сгорания, осуществляется в обычный дымоход, а забор воздуха, выполняется через небольшое отверстие в стене.

Принцип работы газового котла конденсационного типа с коаксиальным дымоходом, заключается в следующем:

• Внутри корпуса котла, расположены две турбины. Первая, нагнетает воздух на горелку и соединяется с наружной трубой, вторая, отводит продукты сгорания и подключена к внутренней полости коаксиального дымохода.
• Забор воздуха происходит принудительно, через верхнюю полость трубы. Отвод продуктов сгорания, через сердцевину дымохода.

Дымоходы для котлов конденсационного типа, выполняют в нескольких вариантах. Так как температура отходящих газов не превышает 110°С, можно поставить пластиковую трубу, отличающуюся простотой монтажа и дешевизной, либо, выбрать вариант из нержавеющей стали. При обустройстве общего вертикального дымохода, как правило, выбирают утепленную сэндвич-трубу.

Плюсы и минусы конденсационных котлов

Перед тем как окончательно решиться на приобретение, необходимо тщательно проанализировать все плюсы и минусы конденсационных газовых котлов. Преимущества и недостатки становятся очевидными, если учесть теплотехнические характеристики, реальный опыт эксплуатации и другие аспекты.

На некоторые нюансы обращают внимание отзывы тех, кто уже какое-то время пользуется конденсационным отопительным оборудованием. Что показывает практика?

Преимущества конденсационного оборудования

Выгода от установки конденсационного газового котла, очевидна. Экономия, по сравнению с атмосферным котельным оборудованием, составляет порядка 30-45%. В режиме конденсатообразования, КПД конденсационных котлов достигает 108-109%. Если учесть, постоянное повышение расценок на «голубое топливо», с каждым годом, установка становится экономически целесообразнее.

Дополнительные преимущества установки конденсационного котельного оборудования:

• Возможность отопления теплых полов – конденсационное оборудование разрабатывалось с учетом подключения к низкотемпературным системам обогрева (теплым полам). Но, при необходимости, допускается монтаж комбинированной системы отопления (одновременно подключаются радиаторы и теплые полы).
• Экономичность – модуляционная горелка, высокий КПД и погодозависимая автоматика, существенно снизили расход топлива, что особенно заметно, если планируется сделать отопление на сжиженном газе. При установке газгольдера или газобаллонного узла, оптимальным выбором остается подключение конденсационного агрегата.
• Срок службы конденсационных котлов – минимальный период эксплуатации 12-15 лет. За это время, котел полностью окупается и со временем начинает приносить стабильный доход, в виде сокращения расходов на обогрев жилых помещений.

Недостатки конденсационных отопителей

Отопители с конденсационной технологией отбора тепла, имеют всего два серьезных недостатка, напрямую связанные с их внутренним устройством и принципом работы:

• Низкотемпературный режим нагрева – оборудование больше подойдет исключительно для южных и средних широт. Протопить дом, расположенный на Севере, будет сложнее. Минимальная рабочая температура при нагреве теплоносителя 53°С, максимальная 65-70°С, что при температуре окружающей среды свыше -20°С, явно недостаточно.
• Высокая стоимость – конденсационные отопители обойдутся в среднем в 2 раза дороже, чем классические котлы. Модели, имеющие встроенный бойлер, будут стоить дороже уже в три раза. Подключение к выносной емкости, приравнивает покупку бытового котла к промышленному теплогенератору.

Даже с учетом самоокупаемости, не каждый потребитель готов разово инвестировать в котельное оборудование с конденсационной технологией отбора тепла, поэтому, ожидать чрезмерного спроса на данные отопители, не приходится.

Конденсационные котлы принцип работы – budmagazin.com.ua



Подорожание газа и все увеличивающиеся расходы на отопление дома приводят потребителя к новым способам экономии. Новые дома изначально закладываются с учетом энергосберегающих материалов и технологий, и к одной из таких технологий можно отнести современные конденсационные газовые котлы. При работе этого котла происходит максимальное использование энергии сгорания газа. При сжигании природного газа энергия передается теплоносителю и далее пар, который образуется при сгорании природного газа вместе с продуктами сгорания не выводятся на улицу, как в обычных колтах, а происходит доотбор тепла с специальной камере. Продукты сгорания имея температуру до градусов остывают ниже gazovye-konvektory градусов С. Температура градусов это температура при которой начинается конденсация воды – поэтому эти котлы наываются конденсационными. Освобождающаяся в процессе конденсации скрытая теплота передается теплоносителю в системе отопления.

Конденсационные котлы имеют КПД 107%, но такое КПД не соответствует законам физики, ведь энергия не может взятся из ниоткуда, она перетекает из одной формы в другую. В действительности расчет кпд происходит следующим образом: энергия выделяемая при сгорании газа принимается за 100%, плюс максимальное возможное выделение энергии в процессе конденсации водяных паров – 11%. Итого vanny-stalnye% по сравнению с со 100% кпд обычного атмосферного котла. Теперь согластно таблице посчитаем потери энергии в газовом котле:

	Конденсационный котел
Максимальный КПД	vanny-stalnye%
Потери с отходящими газами	2%
Потери при тепловом излучении	1%
Потери при конденсации	1%
КПД с учетом потерь, Итого:	107%



Для сравнения у атмосферных котлов кпд посчитаное по такой схеме равняется 92%, соответственно кпд конденсационных котлов на metalloplastikovye-okna% больше, и соответственно конденсационные котлы экономнее на metalloplastikovye-okna% чем атмосферные котлы.

Если сравнить атмосферные котлы и конденсационные, при равнозначном отоплении условного дома, и нагреве горячей воды, тогда конденсационный котел экономит расход газа на, при этом уменьшается выброс в атмосферу оксидов азота и угарного газа до 70%. При работе котла в режиме 80-60 градусов конденсация пара уменьшается, а КПД находится в пределах 96%. При низкотемпературном режиме отопления 30-50 градусов (например отопление теплым полом), увеличивается конденсация водяного пара и конденсационный котел будет работать на максимуме своего кпд – 108%. Принцип работы конденсационного котла показано на рисунке один.

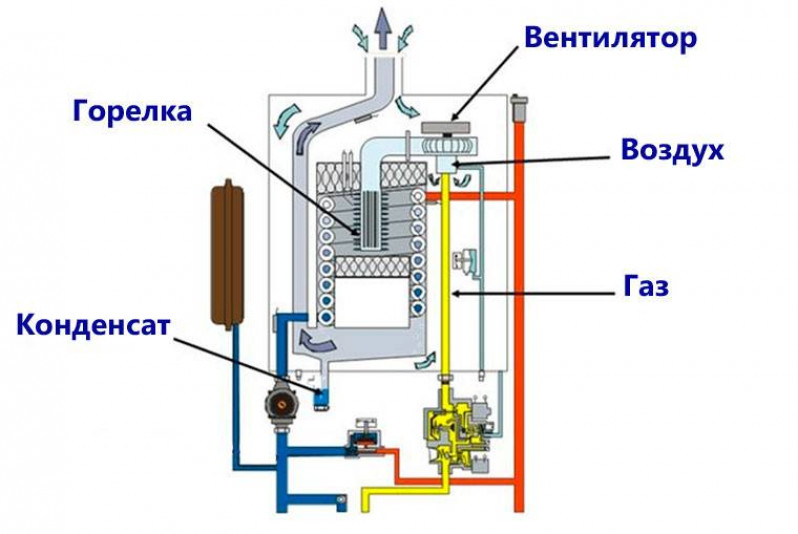

Рис. 1. Принцип работы конденсационного котла


Благодаря экономичным свойствам конденсационные котлы имеют огромную популярность в Европе. Так, например, в некторых странах до 99% настенных котлов — конденсационные. Кроме того, цены на газ в Европе не из дешевых, поэтому экономически выгодно покупать энергоэфективную технику, к тому же законодательство Евросоюза, в некоторых странах, ограгичивает применение неэнергосберегающей техники.  В Англии, Бельгии законом запрещено эксплуатировать любой газовый отопительный котел, кроме конденсационного. Скоро такой закон примет Франция, Испания и Германия. С дальнейшим ростом цен на газ и другие энергоресурсы конденсационные котлы будут все более и более востребованы для снижения эксплуатационных расходов.

Эксплуатация конденсационных котлов показывает, что они выдерживают перепады давления в сети и перепады особо не влияют на срок эксплуатации горелок, котел работает при минимальном давление 5 мбар, а при падении давления в сети 10 мбар котел теряет в мощности около 10 %.

Конденсационные котлы надежны и безопасны. Для этого производители устанавливают на свою технику многочисленную защиту: это защита от замерзания, защита от образования накипи, работа циркуляционного насоса даже после отключения горелки, система защиты от утечек газа. Меры предосторожености позволяют избежать проблем проникновения газа в жилое помещение, и предотвратить размораживание системы отопления в случае отключения газа.

Современные технологии позволяют существенно съэкономить на отоплении, конденсационные котлы в сочетаннии с новыми теплоизоляционными материалами такими как: пеноблоки или газоблоки, базальтовый утеплитель или минеральный утеплитель, современные металлопластиковые окна позволяют создать благоприятный микроклимат, комфорт и уют в доме, и при этом в разы платить меньше…

Предложим лучшие цены на газовые котлы demrad, а также котлы viessmann, есть низкие цены на котлы protherm. У нас на сайте появились чугунные конвекторы демрад и конвекторы ferrad.



На отопительное оборудование даем хорошие скидки. Звоните и спрашивайте!  (044)337-57-20



Что такое конденсационный котел? | Принцип работы и типы

Конденсационный котел — это особый тип котла, предназначенный для повышения энергоэффективности. Энергоэффективность может быть получена за счет конденсации водяного пара в тепло. В качестве топлива для работы конденсаторного котла используется нефть или газ. Эти типы котлов способны утилизировать отработанное тепло из дымовых газов. Они способны достигать высокого уровня эффективности за счет конденсации водяного пара в выхлопных газах и увеличения скрытой теплоты парообразования. Этот конденсат выходит из системы в виде жидкости через сливную трубу.

Конденсационный котел

В большинстве стран конденсационные котлы используются в качестве основного компонента или субсидируются по финансовым причинам. Основное различие между конденсационным котлом и конденсационным котлом заключается в количестве тепла, которое он производит. Кроме того, эти котлы могут достигать более 90% энергоэффективности. В конденсационном котле используется отдельная выхлопная система, чтобы избежать потерь горячего газа. Система извлекает тепло из горячего газа и использует это тепло для нагрева воды, возвращаемой из системы центрального отопления. Другими словами, фактическая камера сгорания котла должна выполнять меньше работы.

Содержание

Принцип работы конденсационного котла

В конденсационных котлах используется технология конденсации для более эффективного использования вырабатываемого тепла. Этот котел использует нефть или газ в качестве топлива для обогрева дома. Когда топливо (то есть нефть или газ) сгорает, оно производит выхлопные газы и выбрасывает их из дымохода. В неконденсационных котлах эти дымовые газы улетучиваются в окружающую среду и теряют тепловую энергию. С другой стороны, в конденсационном котле горячий газ извлекается из выхлопных газов и возвращается в «так называемый первичный контур» системы. Через теплообменник.

Принцип работы конденсационного котла

В зависимости от типа котла первичный контур передает это тепло на горячее водоснабжение или отопительный контур (радиатор). В комбинированном котле
горячая вода нагревается вторичным теплообменником, обычно называемым пластинчатым теплообменником. В случае чистого нагревателя горячая вода для домашнего использования нагревается и хранится в накопительном баке в системе.

Различные типы конденсационных котлов

Обычно выделяют три типа конденсационных котлов:

1. Комбинированный бойлер
2. Системный бойлер
3. Обычный бойлер

Давайте немного познакомимся с этими котлами.

1. Комбинированный котел

Комбинированный котел назван в честь того факта, что этот котел выполняет двойную функцию. Эти типы конденсационных котлов потребляют необходимую воду непосредственно из сети. Таким образом, эти котлы не требуют резервуаров для воды или резервуаров для горячей/холодной воды. Для самого широкого использования в доме комбинированный котел является наиболее выгодным и эффективным котлом, чем другие типы конденсационных котлов. Эти котлы могут управлять как центральным отоплением, так и горячей водой.

Комбинированный котел

Энергоэффективность комбинированного котла является идеальным устройством для владельцев недвижимости, заботящихся об окружающей среде. Вы можете получать неограниченную горячую воду в любое время и в любом месте, нагревая воду прямо из магистральной трубы и открывая кран. Эти котлы занимают меньше места и занимают меньше времени, потому что они не требуют дополнительного хранения или хранения.

2. Системный бойлер

Эти типы котлов чаще всего используются в больших домах, где потребность в горячей воде очень высока. В отличие от комбинированных котлов, которые могут нагревать воду только тогда, когда это необходимо, системные бойлеры могут непрерывно подавать горячую воду по всему дому. В системном котле используется другой бак. Предназначен для нагрева горячей воды с помощью емкостного водонагревателя, т.к. нет водяного теплообменника. Есть насосы и расширительные баки для установки котлов в закрытые системы.

Системный бойлер

Системный бойлер устраняет риск повреждений от замерзания и утечки воды для домовладельцев, устраняя необходимость в резервуарах для воды и облегчая техническое обслуживание. Системные котлы подходят для больших семей с несколькими санузлами, особенно если нет места для бака с водой.

3. Обычный бойлер

Традиционные бойлеры идеально подходят для людей, живущих в районах с низким давлением воды. В отличие от комбинированного устройства, бак для воды и бак для горячей воды требуются отдельно. Такая конструкция конденсационного котла позволяет одновременно снабжать несколько ванных комнат большим количеством горячей воды.

Обычный бойлер

Это идеальные котлы для старых домов с большими комнатами. Он больше по размерам, чем пароконвектоматы и системные котлы. Эти котлы не лучший вариант, если у вас мало места в доме. Следует иметь в виду, что этот тип устройства подходит для домов, в которых уже установлена ​​традиционная система отопления. Возможно, вам вообще не нужно менять конвейер, но если вы это сделаете, вам может потребоваться внести очень небольшие изменения. Подобно системному котлу, его можно использовать в солнечных системах для снижения воздействия на окружающую среду и снижения затрат на электроэнергию.

Что такое конденсационный котел?

В наши дни, когда вы покупаете новый котел, вы, вероятно, часто встречаете термин «конденсация». Так что же такое конденсационный котел? Короче говоря, это котел, предназначенный для повышения эффективности использования топлива и сокращения потерь энергии за счет рекуперации части энергии, которая уходит в дымоход.

Когда ваш котел сжигает природный газ, двуокись углерода и водяной пар образуются как побочный продукт горения или процесса горения. Всего около 10% энергии топлива связано в виде водяного пара. В стандартном неконденсационном котле этот водяной пар вместе с углекислым газом выходит через дымоход, по сути, превращаясь в бесполезную энергию.

Конденсационный котел использует не только тепло от сжигания природного газа, но и эту неиспользуемую энергию. Внутри конденсационного котла пар снова превращается в капли воды, которые окружают теплообменник, который, в свою очередь, извлекает тепло и преобразует его в дополнительную тепловую энергию. Эта вода вместе с кислыми побочными продуктами процесса сгорания топлива затем сливается из котла в нейтрализатор. №

В конденсационных котлах серии Viessmann Vitodens теплообменник и конструкция отопления дома играют роль в наиболее эффективном использовании этой энергии. Сначала рассмотрим теплообменник.



Condensing Essential 1:  Теплообменник

Теплообменник котла Viessmann Vitodens имеет форму пружины, но с плоскими трубками, скрученными вместе. Каждая катушка расположена на расстоянии ровно 0,8 мм друг от друга благодаря небольшим рельефным штифтам, которые выглядят как небольшие ямочки. Водяной пар, образующийся при сгорании природного газа в котле, конденсируется, собирается снаружи змеевиков теплообменника и стекает через полости змеевика в небольшой слив.

За счет конденсации водяного пара извлекаемое тепло возвращается в систему отопления, уменьшая потери тепла в дымоходе (или в вентиляционных отверстиях), а также уменьшая количество топлива, необходимого для нагрева воды, подаваемой в котел.

Важно отметить, что водяной пар, который конденсируется вокруг теплообменника, и вода, прокачиваемая через теплообменник в ваш дом, полностью разделены. Вода, которая конденсируется вокруг теплообменника, является кислой и капает в нейтрализатор, сохраняя чистоту и безопасность воды, прокачиваемой по вашим трубам.

Теплообменник Viessmann Inox-Radial

Condensing Essential 2:  Полная система отопления

Для достижения эффекта конденсации очень важно, чтобы температура воды, подаваемой по всему птичнику, была ниже, чем при конденсационный котел. Для идеальной конденсации вода должна возвращаться в конденсационный котел при температуре около 130°F (54°C), что значительно ниже, чем в системе без конденсации.

Для этого конденсационный котел сначала нагревает воду до более низкой температуры (что позволяет экономить топливо), а затем стратегически циркулирует по всему дому, чтобы использовать тепло в как можно большем количестве мест для максимально низкой потенциальной температуры возврата.

Лучший способ убедиться, что ваш котел нагревает воду только до самой низкой необходимой температуры, это использовать датчик наружной температуры, выделенный красным на изображении ниже. Эти небольшие устройства связаны с вашим котлом и помогают ему увеличивать или уменьшать рабочую температуру, чтобы компенсировать колебания погоды. Заменив неконденсационный агрегат на конденсационный котел с датчиком наружной температуры, домовладелец может ежегодно экономить до 30 % на счетах за отопление.*

Итак, стоит ли искать конденсационный котел? Да! При правильной установке система конденсационного котла полезна не только для вашего кошелька, но и для окружающей среды. Сокращение ненужного использования топлива — отличное обновление (почти) любой существующей котельной системы и отличное дополнение к новому дому.

* При замене неконденсирующего котла на конденсационную систему, соединенную с наружным блоком управления сбросом. Источник: Исследование энергопотребления в жилых домах, проведенное Управлением энергетической информации.
