ТОП-9 лучших твердотопливных котлов длительного горения с водяным контуром: рейтинг 2020-2021 года, технические характеристики и отличительные особенности устройств

Котел отопления длительного горения предназначается для обогрева жилых помещений в долгого времени без добавления горючего, а также получения горячей воды для нужд жильцов. Большая часть подобных устройств способна функционировать на однократной закладке твердого топлива около 12 часов. Отдельные модели могут поддерживать тепло до нескольких суток. Выбор подобной техники огромен, важно уметь отличить эффективный котел высокого качества от менее функциональных устройств.

Содержание

Отличительные особенности

Котел длительного горения с двойным контуром, работающий на твердом топливе — это модернизированная версия классического отопительного оборудования.

В него, помимо прочего, встроен еще и теплообменник, обеспечивающий жилище полноценным горячим водоснабжением.

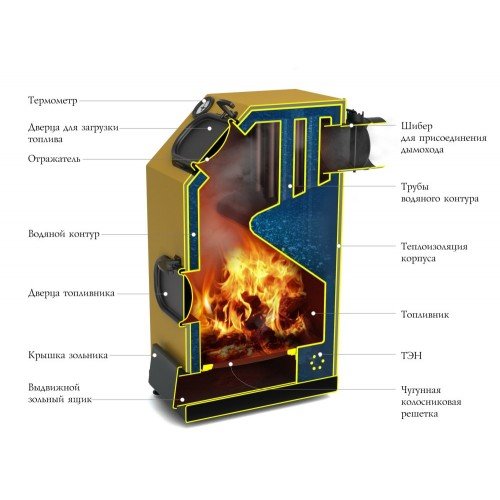

Конструкция модели с двумя контурами включает в себя следующие элементы:

1. Корпус — может быть произведен из листовой стали или чугуна. Толщина металла составляет от 4 до 6 мм.
2. Камера топки. Обычно производится из того же материала, что и корпусная часть прибора.
3. Решетка колосникового типа. Располагается внутри топочной камеры, материалом служит чугун. Обогащает топливо необходимым для поддержания горения кислородом.
4. Зольник. Аккумулирует твердые отходы, образующиеся при горении.
5. Дымоход — удаляет продукты горения за пределы помещения.
6. «Водяная рубашка». Чаще всего встраивается в корпус котла и заполняется водой, которая получает тепло от стенок, после чего поступает в отопительную систему.
7. Змеевик дополнительного теплообменника — отличает двухконтурные модели от одноконтурных. Встраивается в водяную рубашку отопительного оборудования для обеспечения горячего водоснабжения дома.

Основной недостаток подобной конструкции — в низкой степени производительности. Поэтому большей популярностью пользуются модели, выполненные из чугуна, поскольку они дольше остывают.

Виды устройств

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

• Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
• С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
• Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Как выбрать и на что обратить внимание?

Важнейшими показателями при выборе твердотопливных котлов длительного горения с встроенным водяным контуром являются:

1. Доступность необходимого топлива.
2. Уровень мощности прибора — зависит от площади обогреваемых помещений и требуемого температурного режима теплоносителя.
3. Тип тяги, создаваемой внутри топочной камеры. Может быть принудительно или естественной. Данный параметр влияет на возможность размещения в конкретном помещении и уровень производительности котла.
4. Коэффициент полезного действия. Будет зависеть от типа используемого горючего, особенностей конструкции и используемого дополнительно оборудования (наличие или отсутствие вытяжки, автоматизации подачи топлива и т.п.).
5. Материал теплообменника — обычно это чугун или сталь — влияет на показатели надежности устройства и характеристики теплотехники.
6. Тип расположения водяной рубашки — важен для того, чтобы верно определить место установки котла с точки зрения правил пожарной безопасности.
7. Вес агрегата — является важным фактором для опредения основания, где будет располагаться котел. Оно должно быть достаточно прочным и не подлежать деформации.
8. Метод загрузки горючего и габариты камеры сгорания важны для определения цикла использования агрегата и возможности настройки его автоматизированного обслуживания.
9. Конструктивные особенности зольника и его доступность будут влиять на удобство выполнения работ по обслуживанию и профилактике котла.
10. Уровень стоимости — зависит от сочетания перечисленных выше факторов и репутации марки изготовителя оборудования.

Лучшие твердотопливные котлы длительного горения с водяным контуром

Stropuva Mini S8 8 кВт

Stropuva Mini S8 8 кВт

Котел отопления, работающий на твердом топливе. способен обогреть помещение жилого или производственного назначения, площадью до 80 м2.

Он эффективен и полностью готов к интенсивным условиям эксплуатации, включая круглогодичное использование. Отдельное достоинство — независимость от электроэнергии. Котел может работать с разными типами твердого топлива — уголь, дрова, пеллеты.

Отличается компактными размерами. Загрузка топлива упрощается вертикальным расположением дверцы топки. Зольник сконструирован так, что уборку можно производить всего пару раз в месяц.

Особая технология горения, используемая в данной модели, позволяет обеспечить продолжительное горение топлива с высокой эффективностью.

Одна закладка сырья обеспечит вас теплом как минимум на сутки. Длительность горения пеллет составляет до 48 часов, в зависимости от внешних условия и качества топлива.

Характеристики:

• мощность — 8 кВт;
• отапливаемая площадь — до 80м2;
• назначение — отопление;
• объем котла — 40л;
• тип камеры сгорания — открытый;
• вес — 145кг;
• габариты — 55,5*136,5×55,5 см.

Достоинства:

• высокий КПД — до 90%;
• безопасность;
• надежная конструкция;
• встроенный термометр.

Недостатки:

• значительный вес;
• дверцу трудно отмывать из-за шершавого покрытия.

ZOTA Тополь-22ВК 22 кВт

ZOTA Тополь-22ВК 22 кВт

В данной модели удачно изменена конфигурация теплообменника и использованы водонаполненные колосники. Корпус устройства надежно теплоизолирован.

Имеет 2 топочные камеры, благодаря чему возможна как горизонтальная, так и вертикальная загрузка топлива. Дверцы камер надежно запираются.

Котел сочетает относительно бюджетную стоимость с высоким КПД устройства.

Имеется отдельная дверца, позволяющая удалять золу даже во время работы прибора. Одна загрузка топлива обеспечит вас теплом на 10-12 часов.

Дополнительно можно установить внешний пульт управления для блокировки ТЭНа, автоматизировать процесс горения.

Характеристики:

• мощность — 22 кВт;
• КПД — 70%;
• энергонезависимый;
• отапливаемая площадь — до 200м2;
• назначение — отопление;
• вес — 128кг;
• габариты — 90,5*47*87 см.

Достоинства:

• может обогреть значительную площадь;
• прост в управлении и уходе;
• вертикальная и горизонтальная загрузка.

Недостатки:

• невысокий КПД.

ZOTA Тополь-16ВК 16 кВт

ZOTA Тополь-16ВК 16 кВт

Еще один представитель линейки котлов с водонаполненным колосником, гарантирующим увеличение теплоотдачи устройства.

Его труба имеет треугольную форму, что исключает засоры и повышает срок службы. Котел может потреблять в качестве топлива пеллеты, дрова или каменный уголь.

Котел удобно эксплуатировать, благодаря значительным размерам топки и двум способам закладки топлива — уголь удобно загружать сверху, а дрова — в шуровочную дверцу.

Невысокая стоимость выгодно сочетается с эффективностью отопления помещений.

Характеристики:

• мощность — 16 кВт;
• КПД — 70%;
• отапливаемая площадь — до 160м2;
• назначение — отопление;
• вес — 108кг;
• габариты — 80,5*44*87 см.

Достоинства:

• доступная цена в своем сегменте;
• эффективность;
• удобство использования и чистки.

Недостатки:

• небольшой КПД.

ZOTA Тополь-32ВК 32 кВт

ZOTA Тополь-32ВК 32 кВт

Котел, функционирующий на различных видах твердого топлива имеет высокий уровень производительности, что позволяет сделать отопительную систему дома качественной и стабильной.

Оборудование считается очень практичным, поскольку возможен его перевод на потребление природного газа.

Корпус оборудования имеет хорошую теплоизоляцию, позволяющую установить его в любом удобном месте.

КПД прибора достаточно высокий, учитывая низкую цену среди аналогов. Однократная загрузка топлива позволяет поддерживать тепло в отопительной системе до 12 часов.

Характеристики:

• мощность — 32 кВт;
• КПД — 70%;
• энергонезависимый;
• отапливаемая площадь — до 320м2;
• назначение — отопление;
• вес — 143кг;
• габариты — 87*44*100,5 см.

Достоинства:

• универсальность;
• удобство управления и очистки;
• точная регулировка температурного режима.

Недостатки:

Stropuva S30 30 кВт

Stropuva S30 30 кВт

Твердотопливный отопительный котел для установки в жилых и коммерческих помещениях. Экономически эффективен, готов к сезонной или круглогодичной эксплуатации.

Не зависит от электричества, может работать на разных типах твердого топлива, имеет высокий КПД.

Компактен и не требует отдельного промещения для установки, имеет сертификат экологической безопасности. Продолжительность горения дров — до 30 часов, пеллетов — до 2х суток. Не требуется электропитание.

Характеристики:

• мощность — 30 кВт;
• КПД — 85%;
• отапливаемая площадь — до 300м2;
• назначение — отопление;
• вес — 143кг;
• габариты — 87*44*100,5 см.

Достоинства:

• высокий КПД;
• безопасность;
• качество и длительный срок службы.

Недостатки:

• высокая цена.

Stropuva S40 40 кВт

Stropuva S40 40 кВт

Твердотопливный котел длительного горения с одним контуром для обеспечения отопления помещений, площадью до 400 м2. топливом могут служить дрова или древесные брикеты.

Имеет камеру сгорания открытого типа, устанавливается напольно.

Характеристики:

• мощность — 40 кВт;
• КПД — 85%;
• отапливаемая площадь — до 400м2;
• назначение — отопление;
• вес — 143кг;
• габариты — 87*44*100,5 см.

Достоинства:

• надежность;
• привлекательный дизайн;
• простота обслуживания.

Недостатки:

• высокая стоимость.

ТЕПЛОВЪ Универсалъ TA-40 40 кВт

ТЕПЛОВЪ Универсалъ TA-40 40 кВт

Водонагревательный и отопительный котел длительного горения, может отапливать помещения жилого и промышленного назначения и обеспечивать их горячей водой.

Подходящее топливо — в брикетах, древесина и уголь.

Можно выбрать автоматизированный или энергонезависимый вариант устройства.

В пером случае вы получите надежную защиту от перегрева, замерзания жидкости в системе, возможность настройки уровня температуры для дневного и ночного режима.

Характеристики:

• мощность — 40 кВт;
• КПД — 82%;
• отапливаемая площадь — до 400м2;
• назначение — отопление и ГВС;
• вес — 390кг;
• габариты — 147*48*77 см.

Достоинства:

• универсальность топлива;
• отопление и горячая вода;
• возможность автоматизации.

Недостатки:

• большие габариты и значительный вес установки.

SAS UWT 14 14 кВт

SAS UWT 14 14 кВт

Твердотопливный котел изготовлен из стали и утеплен минеральной ватой для уменьшения теплопотерь. Может устанавливаться в составе систем закрытого или открытого типа.

Оснащен автоматической системой управления.

Есть возможность подключения бойлера ГВС.

Предпочтительное топливо — каменный уголь, но возможна и растопка дровами.

Характеристики:

• мощность — 14 кВт;
• КПД — 83,5%;
• отапливаемая площадь — до 120м2;
• назначение — отопление;
• вес — 310кг;
• габариты — 54*141*101 см.

Достоинства:

• автоматизация процесса;
• высокий уровень КПД;
• надежность и высокое качество сборки.

Недостатки:

• высокая стоимость.

ТРАЯН ТПГ-15 15 кВт

ТРАЯН ТПГ-15 15 кВт

Котел оснащен одним контуром и предназначается для использования в составе системы центрального отопления с принудительной или естественной циркуляцией.

Возможно подключение бойлера ГВС.

От аналогов агрегат отличается низкой ценой при созранении высоких характеристик.

Топливом могут служить дрова, торфяные или топливные брикеты.

Характеристики:

• мощность — 15 кВт;
• КПД — 82%;
• отапливаемая площадь — до 130м2;
• назначение — отопление;
• вес — 270кг;
• габариты — 72*73*160 см.

виды, сравнение моделей и цен, установка — Дом&Стройка

Благодаря полному сгоранию топлива выделение отходов органики пиролизными котлами сводится на нет

Современный твердотопливный котел длительного горения с водяным контуром — это оборудование, без которого сегодня в некоторых деревнях и загородных поселках просто невозможна полноценная жизнь. Речь идет о населенных пунктах, лишенных газовых коммуникаций. Применение котлов длительного горения с водяным контуром обеспечивает жильцам не только отопление дома в зимний период, но и регулярную подачу горячей воды.

Содержание:

• Отличие одно- и двухконтурных котлов
• Популярные модели котлов
• Варианты расположения контура
• Преимущества твердотопливных котлов с водяным контуром
• Системы контроля
• Особенности пиролизных котлов
• Советы владельцам

Оборудование на твердом топливе позволяет владельцам экономить средства на отопление, что обусловлено сравнительной дешевизной угля, дров, торфа. Конечно, сам котел не относится к разряду дешевых, на его покупку придется изрядно потратиться. Но сделать твердотопливный котел длительного горения своими руками вполне реально.

Твердотопливный котел длительного горения при желании можно сделать своими руками

В качестве топлива для твердотопливных котлов длительного горения используют:

1. Дрова.
2. Торф.
3. Пеллеты — специальные топливные гранулы.
4. Измельченный уголь.
5. Экогорошек (специальный уголь).

Современный вид твердого топлива — пеллеты

Твердотопливные котлы длительного горения удобны тем, что их загружают только один раз в сутки. Более того, существуют модели, которые не требуют дополнительного топлива целую неделю. Производительность такого оборудования достигает 95%.

Двухконтурные котлы, которые называют пиролизными, отличаются от одноконтурных наличием дополнительной топки, благодаря чему сгоревшие газы не вылетают сразу в трубу, а насыщаются воздухом и продолжают гореть во второй камере. Этим фактором и обусловлен столь высокий КПД. Корпус твердотопливного отопительного оборудования с водяным контуром может изготовляться из стали или чугуна.

Одноконтурный котел предусматривает только нагрев воды для батарей отопления. Его конструкция такова:

1. топка — камера, в которой происходит сгорание топлива;
2. зольник — ящик для отходов, образующихся в результате горения;
3. дымоход — система отвода сгоревших газов;
4. рубашка — водяной теплообменник, помещенный прямо в топку.

Принцип работы твердотопливного котла

Принцип работы оборудования заключается в следующем: в топку закладываются дрова или уголь. Сгорая, они выделяют тепло. Благодаря рубашке тепло аккумулируется и передается теплоносителю (воде), который разносит его по всей системе.

Пиролизный котел с водяным контуром в разрезе

При нагревании вода расширяется, это качество заставляет ее циркулировать естественным образом. В радиаторы идет теплая жидкость, а остывшая вновь поступает в котел для нагрева. Преимущество котла с двумя контурами состоит в дополнительном змеевике, который присоединен к водопроводной системе и греет воду для бытовых нужд.

Совет! Прежде чем покупать двухконтурный твердотопливный котел, необходимо рассчитать предполагаемый расход мощности на обогрев дома и нагрев воды для бытовых нужд.

Схема подключения котла к общей системе отопления

популярные твердотопливные котлы:

Модель	Характеристики	Цена
Лемакс Форвард-20	Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь, кокс. Одноконтурный. КПД 75%. Открытая камера сгорания. Напольная установка.	16 920 ₽ Купить
ZOTA Дымок-М АОТВ-25М	Твердотопливный классический котел. Мощность 25 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 70%. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.	23 270 ₽ Купить
ZOTA Master 20	Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75%. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.	25 540 ₽ Купить
ZOTA Тополь М 30	Твердотопливный классический котел. Мощность 30 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75%. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.	33 150 ₽ Купить
Buderus Logano S111−2-16	Твердотопливный классический котел. Мощность 16 кВт. Энергонезависимый. Топливо: дрова, древесные брикеты, уголь, угольные брикеты, кокс. Одноконтурный. КПД 76%. Открытая камера сгорания. Напольная установка.	47 000 ₽ Купить
ZOTA Carbon 26	Твердотопливный классический котел. Мощность 26 кВт. Энергонезависимый. Топливо: уголь, угольные брикеты. Одноконтурный. КПД 80%. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.	50 900 ₽ Купить
Protherm Бобер 30 DLO	Твердотопливный классический котел. Мощность 24 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2%. Открытая камера сгорания. Напольная установка.	60 200 ₽ Купить
ZOTA Magna 15	Твердотопливный классический котел. Мощность 15 кВт. Топливо: дрова, древесные брикеты, уголь, угольные брикеты. Одноконтурный. КПД 83%. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. Для однофазной сети.	77 900 ₽ Купить
Protherm Бобер 50 DLO	Твердотопливный классический котел. Мощность 39 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2%. Открытая камера сгорания. Напольная установка.	83 684 ₽ Купить
Stropuva S20U	Твердотопливный котел длительного горения. Мощность 20 кВт. Площадь обогрева 200 кв. м. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 85%. Открытая камера сгорания. Напольная установка.	100 650 ₽ Купить

Таких вариантов два:

1. Проточный.
2. Накопительный.

Нагревание по проточному методу требует того, чтобы змеевик водонагревательного контура был вмонтирован в рубашку. Греется этот теплообменник благодаря энергии отопительного контура. Теплоноситель, двигаясь по змеевику, достигает температуры в +45 ℃. Производительность данного оборудования составляет 8 л/мин.

Система подогрева воды с применением накопительного контура

При накопительном нагреве система оснащена бойлером — специальным баком для нагрева воды. Бойлер встраивается в главный теплообменник или в дымоход. Вода греется за счет горячего воздуха. По мере расходования горячей воды из крана в бак из системы водопровода подается холодная вода. Максимальный нагрев составляет +90 ℃.

Для повышения производительности оборудования его оснащают циркуляционным насосом, что приводит к увеличению КПД почти вдвое. Однако такая технология требует наличия источника электроэнергии, что в свою очередь влияет на финансовые затраты.

Экологичные и энергоэффективные за счет полного сгорания топлива котлы длительного горения

Если в доме случаются перебои электроэнергии, систему следует дополнить переключателем, который будет переводить подкачку воды на естественную циркуляцию.

Совет! Прежде чем купить твердотопливный котел длительного горения, нужно рассмотреть несколько моделей и выбрать ту, которая в летний период будет обеспечивать жильцов горячей водой, но без подачи тепла. Многофункциональные (гибридные) твердотопливные котлы оснащаются электрическим ТЭНом.

Теплоноситель греется только тогда, когда горит топливо. Пиролизные котлы относятся к системам длительного горения. От качества оборудования и возможности контролировать температуру воды напрямую зависит экономия.

Особенности конструкции водяного контура обеспечивают максимальную теплоотдачу при работе оборудования. Твердотопливные котлы длительного горения, отзывы о которых можно найти в интернете, имеют следующие преимущества:

• Высокая надежность.
• Экологичность.
• Экономичность.
• Длительность эксплуатации.
• Привлекательный дизайн.
• Простое обслуживание.

Отходы, возникшие в результате работы оборудования, станут отличным удобрением для дачного участка. При необходимости котел можно переделать под газ или дизельное топливо. Твердотопливная система обогрева с водяным контуром обеспечивает равномерное распределение тепла по всему дому.

Твердотопливный котел с автоподачей пеллет из подсобного помещения частного дома

«Водяная рубашка», которой оснащены некоторые котлы, более эффективны в плане теплопередачи. Это сложный вид водяного котла, в котором все стенки двойные. В образованном пространстве (3−5 см) циркулирует теплоноситель, что дает ему возможность очень быстро греться.

Пример работы пиролизного котла с водяным контуром

Водяной контур, изготовленный из стальных труб диаметром 5−6 см, считается не менее эффективным, чем предыдущий вариант. Изогнутый змеевиком трубчатый профиль проходит вверху и по стенам топки, внутри него медленно циркулирует вода и обеспечивает помещение теплом. Преимущество таких моделей состоит в том, что их намного легче ремонтировать.

Твердотопливные системы с водяным контуром оснащены блоком управления и контроля, благодаря чему в водяном контуре можно регулировать температуру теплоносителя. Термостат — это самое простое устройство, которое встречается на подобном оборудовании.

Схема расположения нагревательных элементов с комнатным термостатом

Когда температура воды доходит до оптимальной, автоматически закрывается поддувало и воздух перестает поступать в топку. По законам физики в этот момент горение уменьшается. При остывании воды все происходит в обратном порядке.

Более совершенные твердотопливные котлы оборудованы точными датчиками температуры, насосами, которые нужны для принудительной подачи воздуха. Такая вентиляция дает верхнюю воздухоподачу, благодаря чему топливо сгорает практически без остатка. Но такое оснащение требует наличия электросети.

Схема обвязки твердотопливного котла длительного горения

Циркуляционный насос сохранит твердотопливный котел в зимнее время от размораживания. То есть если безнасосную работающую систему оставить на несколько дней без присмотра, топливо сгорит полностью, вода перестанет циркулировать и замерзнет. В такой ситуации трубы просто полопаются. Но при наличии циркуляционного насоса подобной неприятности не произойдет. Медленно двигаясь по трубам, зимой не замерзает даже холодная вода.

Насос — важная деталь нагревательно-отопительной системы

Цены твердотопливных котлов длительного горения с водогрейным контуром выше, чем у обычных печей. Но такая стоимость вполне оправдана. Воду из котла можно использовать в самых разных нуждах.

Характеристики современных твердотопливных систем:

1. Мощность.
2. Компактность.
3. Универсальность.
4. Продуктивность.

Такое оборудование устанавливают не только в частных домах, но и на крупных промышленных предприятиях.

Как уже было сказано выше, пиролизные котлы имеют две камеры сгорания. В первой горит непосредственно топливо, а в другой — газы, этим топливом выработанные. Если в топку положить сырые дрова, что в зимнее время вполне возможно, они начинают выделять пар.

Несколько видов пиролизных котлов длительного горения

Вторая камера устраняет отрицательное воздействие на процесс горения. В нее поступает горячий газ и нейтрализует влагу. На своем пути газ напитывается воздухом, что способствует дальнейшему горению. Для разделения камер использован колосник, на котором лежат дрова. Для работы пиролизной системы нужен принудительный поддув, его обеспечивает дымосос.

Как работает пиролизная система:

1. Топливо укладывают на колосник.
2. Разжигают котел.
3. Закрывают заслонку топки.
4. Запускают дымосос.
5. Горение создает в камере высокую температуру, в результате чего образуются летучие продукты сгорания в виде азота и водорода.
6. Эти образования поступают во вторую камеру и смешиваются с потоком воздуха.
7. Происходит полное сгорание, а выделенное тепло возвращается в первую камеру.

Изображение пиролизного котла длительного горения в разрезе

Данный процесс обеспечивает очень высокую температуру, благодаря чему разлагаются и отходы сгоревших дров, а топливо используется по максимуму. Тепло, выделенное сгоревшими отходами, дважды пускается в ход.

Наряду с многочисленными достоинствами у пиролизных котлов есть и недостатки:

• Высокая цена.
• Зависимость от электричества.
• Заявленная производителем мощность не всегда соответствует действительности.
• Если использовать оборудование вполсилы, высока вероятность засорения газохода дегтем.

Высокая стоимость пиролизного котла со временем окупается благодаря экономии топлива

Совет! Чтобы избежать покупки малоэффективного пиролизного котла, сначала нужно изучить отзывы о производителе данного оборудования.

Для работы практически всех моделей пиролизных котлов требуется наличие электроэнергии, что ограничивает возможность установки такого оборудования на даче, где нет электричества

Чтобы оборудование служило долго и с максимальным КПД, его нужно правильно выбирать. Приведенные ниже рекомендации — для тех, кто только собирается купить систему.

• Водонагревательный котел с двумя контурами по мощности на ¼ превосходит одноконтурный аналог. Поэтому мощность первого должна быть не менее 15 кВт, тогда как для второго достаточно 12 кВт. Чем больше обогреваемая площадь, тем мощнее должно быть оборудование.

• Для хорошего снабжения горячей водой вторая камера и теплообменник котла должны быть изготовлены из стали или меди. Чугунная топка отличается долгим сроком службы.

Двухконтурный твердотопливный котел с накопительным баком для горячей воды

• Двухконтурная система отопления способна выдавать в минуту около 8 литров воды. Если этого количества для бытовых нужд мало, рекомендуется приобрести котел с бойлером.
• Обслуживание агрегата довольно простое — нужно только чистить зольник и загружать время от времени топливо. Котлы длительного горения способны продержаться на одной закладке 5−7 дней.

Обвязка твердотопливного котла с отдельным бойлером ГВС

Рекомендации по обслуживанию и безопасности

Перед первым запуском владельцу нужно внимательно осмотреть трубы на предмет течи и сам котел — он не должен пропускать дым в помещение. То же касается и системы дымохода. Раз в год дымоход, трубопровод и радиаторы требуют чистки.

Для профилактического обслуживания необходимо слить из системы воду. Для этого в обратном контуре с помощью тройника крепят дополнительную трубу, на конце которой устанавливается заглушка.

Котлы длительного горения на твердом топливе в разных размерах

Меры безопасности:

1. Нельзя, чтобы во время работы котла дверца топочной камеры оставалась открытой.
2. Запрещено осуществлять розжиг топлива при помощи бензина.
3. Во избежание пожара нельзя укладывать на котел вещи для сушки.
4. Для загрузки топлива следует пользоваться специальными рукавицами.
5. Запрещено поручать загрузку топочной камеры детям.
6. Нельзя хранить топливо в непосредственной близости к котлу, между ними должен быть минимум метр расстояния.
7. Перегрев оборудования очень опасен, поэтому не следует перегружать топку.

Твердотопливный котел на пеллетах высокого класса Viessmann Vitoligno

Современные вариации твердотопливных систем длительного горения с водяным контуром идеально справляются с функцией тепло- и водоснабжения в частном доме, а также на большом производстве, заменяя при этом газ.

Твердотопливный котел с блоком автоматического управления и бункером для пеллетных гранул

Котел для газификации древесины BLAZE HARMONY

для пиломатериалов, брикетов, щепы и опилок

•
•
•
•

• Механическая топливная масса обеспечивает стабильное тепло в течение нескольких часов. ЗАПАТЕНТОВАН
• Комплексная защита от коррозии – гарантия 7 лет. ЗАПАТЕНТОВАН
• Трехстороннее управление подачей воздуха. ЗАПАТЕНТОВАН
• Изолированная камера хранения INOX
• Встроенный смеситель оборотной воды
• Комфортный полуавтоматический режим
• Низкий расход топлива, КПД 92 % во всем диапазоне мощности
• Специальные турбулизаторы – простая и эффективная очистка теплообменника
• Наклонное дно камеры газификации для автоматического золоудаления
• Включает гравитационное соединение

ГАРАНТИЯ 7 ГОД на корпусе котла

Эффективность 92 %

Инновационное решение для отопления

Преимущества газификационного котла

ПЫЛАЮЩАЯ ГАРМОНИЯ

1. Первый котел на рынке с механическим определением остатка топлива

   ЗАПАТЕНТОВАН

   Эта уникальная система обеспечивает автоматический стабильный нагрев (тлеющие угли), заставляя вентилятор выключаться при снижении уровня топлива. Это точное обнаружение поддерживает слой горячих углей в камере сгорания в течение нескольких часов, уменьшая количество разжигания нового огня в котле за сезон. Если пользователю не удается добавить больше топлива, в топке остается слой несгоревшего углерода (в виде древесного угля), что идеально подходит для следующей топки котла без необходимости очистки топки. Просто подожгите слой листом бумаги, и вы сможете сразу добавить большие бревна. Оригинальное решение, запатентованное.

2. Первый на рынке котел с защитой от низкотемпературной коррозии, без необходимости установки конфигурации безопасности

   ЗАПАТЕНТОВАН

   Встроенный термостат с настройкой температуры на 60°C и специальной конструкцией для перемешивания внутри котла защищает котел. Возможность самотечного подключения к накопительному баку без насосов. Значительная экономия при монтаже и безопасная эксплуатация. Гарантия на корпус котла 7 лет, без дополнительных условий. Оригинальное решение, запатентованное.

3. Первый на рынке котел с трехходовой подачей воздуха в камеру газификации

   ЗАПАТЕНТОВАН

   , что обеспечивает равномерное горение топлива и позволяет сжигать топливо различных габаритов (щепа, опилки, брикеты даже более низкого качества). Предварительно осушающий воздух, подаваемый (при необходимости) в верхнюю часть камеры, высушивает любое влажное топливо, чтобы иметь возможность его хорошо сжечь и поддерживать высокий КПД котла и низкие значения выбросов.

4. Защита от коррозии с помощью изолированной компактной системы горячих камер INOX

   Там, где стенки топочной камеры не охлаждаются водой напрямую – они более горячие, что предотвращает образование конденсата. Срок службы этих котлов во много раз больше, чем у обычных газификационных котлов. Это также позволяет сжигать влажное топливо без значительного сокращения срока службы котла. Повышенная температура стенок препятствует неприятному отложению смолы в топочной камере. Компактная камера газификации представляет собой отдельный элемент, изолированный от стенок водогрейного котла. Камеру можно заменить.

5. Объемная камера хранения

   со временем работы до 8 часов. Наряду со стабильным нагревом до следующей загрузки топлива может пройти до 24 часов.

6. Специальные механические турбулизаторы

   Управляется внешним рычагом, имеют оригинальную и точную конструкцию. Они обеспечивают постоянную чистоту теплообменника и максимальную эффективность работы котла в любое время.

7. Наклонное дно камеры газификации

   Обеспечивает автоматическое удаление золы из камеры сгорания во время сгорания, что полностью устраняет необходимость ее очистки перед повторным розжигом.

8. Наклонная загрузочная дверца

   для удобной загрузки дров и сыпучих видов топлива (щепа, опилки и т.п.) во всем объеме топки.

9. Регулировка мощности верхнего котла

   Позволяет установить требуемую мощность котла в процентах и ​​регулировать работу котла в непрерывном режиме. Установка пониженной мощности обеспечит длительный период горения в котле с качеством, сравнимым с качеством на 100% мощности. Это решение позволяет работать котлу на меньшей мощности (особенно актуально в переходный период), а также устанавливать накопительный бак меньшего размера, экономя расходы и пространство.

10. Лямбда-зонд

    обеспечивает высокое качество сгорания и низкий уровень выбросов, независимо от того, сжигаете ли вы твердую или мягкую древесину. Лямбда-зонд является важным элементом, который измеряет значение остаточного кислорода, а затем с помощью исполнительного механизма регулирует количество и тип поступающего воздуха для горения.

Трехходовой регулятор подачи воздуха

Предварительная осушка первичного воздуха открыта на 100 % , вторичного воздуха полностью закрыта. В этом положении находится заслонка подачи воздуха на случай сжигания влажных дров или больших поленьев.

Вторичный воздух открыт на 100 %, предварительная сушка и первичный воздух полностью закрыты. В этом положении находится заслонка подачи воздуха в случае сжигания сухих дров или брикетов, где требуется большее количество вторичного воздуха для качественного горения.

Первичный и вторичный воздух открыты на 50 %, воздух предварительной сушки полностью закрыт. В этом положении можно найти заслонку подачи воздуха при сжигании стандартного топлива.

Единственный на рынке котел с трехходовой подачей воздуха для горения

Относительное соотношение воздуха определяется многофункциональной подвижной завесой, которой можно управлять вручную или с помощью привода и лямбда-зонда. В отличие от других котлов, в котлах BLAZE HARMONY можно легко регулировать распределение воздуха, поступающего на топливо (над топливом подается воздух предварительной сушки). Поэтому котел может быть адаптирован к различным видам топлива. Это эффективно сжигает топливо, которое можно легко сжечь (древесная щепа, мелкие брикеты), а также топливо, которое трудно сгорает (крупные бревна, влажная древесина).

Первый ПОЛУАВТОМАТИЧЕСКИЙ запуск пиролитового котла

Чулок – после загрузки топлива на весь объем топочной камеры время горения до 8 часов в зависимости от вида топлива и заданной мощности котла.

Через 8 часов – при снижении уровня топлива ниже порога обнаружения датчик посылает сигнал и контроллер выключает вентилятор. Это останавливает процесс горения.

До 24 часов с момента первой загрузки топлива в камере еще есть горячие угли (тлеющие угольки), поэтому достаточно добавить непосредственно бревна большего размера, включить вентилятор и горение продолжится.

Через 24 часа и более после первой загрузки топлива не будет горячих углей (тлеющих угольков). Останутся остатки топлива в виде древесного угля. В таком случае достаточно запустить вентилятор и небольшим кусочком бумаги разжечь слой древесного угля.

Через короткое время уголь разгорается очень хорошо.

Затем можно добавить еще большие куски дерева. Механизм обнаружения остатка топлива обеспечивает пользователю высокий комфорт эксплуатации за счет отсутствия новых розжигов, когда пользователю необходимо очистить котел и нарезать мелкие куски дерева и дождаться успешного розжига котла.

Переоборудование газификационного котла BLAZE HARMONY …

… к комбинированному котлу на дровах и пеллетах Hybrid BIOMASS

Газификационные котлы BLAZE HARMONY подготовлены для последующего переоборудования в автоматический комбинированный котел, позволяющий сжигать пеллеты. Это решение означает для пользователя повышение комфорта после установки пеллетной горелки, когда после прогорания дров работа котла автоматически продолжается с сжиганием пеллет.

Для переоборудования дровяного газификационного котла в комбинированный котел на дровах и пеллетах достаточно приобрести комплект для переоборудования, который включает в себя:

1. Горелка с устройством подачи пеллет
2. дверца нижняя с отверстием для горелки
3. дополнительный модуль управления работой горелки

Котлы BLAZE HARMONY
оснащены контроллером, который после подключения дополнительного модуля позволяет контролировать горение пеллет и управлять элементами горелки, в том числе питателем пеллет. Нет необходимости менять весь контроллер из-за переоборудования котла.

Размеры

	Бх22	Бх28	Бх35	Бх43
	мм	мм	мм	мм
А	568	568	752	752
Б	Ø147	Ø147	Ø147	Ø147
С	1165	1365	1365	1365
Д	1204	1404	1404	1404
Е	424	424	608	608
Ф	138	138	138	138
Г	295	295	295	295
Н	470	670	670	670
я	880	880	880	880
Дж	640	640	640	640
К	526	526	526	526
Л	50	50	50	50
X, Y	G6/4″	G6/4″	G6/4″	G6/4″
З	G1/2″	G1/2″	G1/2″	G1/2″

Технические параметры

	Бх22	Бх28	Бх35	Бх43
Номинальная мощность (кВт)	12	18	25	33
Эффективность (%)	92	92	92	91
Класс эмиссии	5.
Экодизайн	да
Класс энергопотребления	А+
Длина бревен (мм)	330	330	500	500
Объем камеры хранения (л)	70	100	150	150
Вес (кг)	350	400	550	560
Максимальное рабочее давление (бар)	3	3	3	3
Объем воды теплообменника (л)	45	50	60	60

Усовершенствованное программное обеспечение управления позволяет установить требуемую мощность котла в процентах и ​​регулировать работу котла в непрерывном режиме. Диапазон возможных настроек мощности зависит от типа установленного котла. Установка меньшей мощности обеспечит длительный период горения в котле с качеством, сравнимым с качеством при 100 % мощности.

Это решение позволяет работать котлу на меньшей мощности (особенно актуально в переходный период), а также устанавливать меньший буферный бак, экономя расходы и пространство.

Контроллер также оценивает значения O ₂ , измеренные лямбда-зондом, и управляет приводом первичной, вторичной и предварительной осушки воздушной завесы, чтобы поддерживать заданное значение остатка O ₂ .

После подключения дополнительного модуля этот контроллер также управляет работой горелки и сжиганием пеллет, когда он плавно модулирует мощность горелки во всем диапазоне и благодаря этому поддерживает заданную температуру котла.

Особенности контроллера:

• регулирование мощности котла от 50 до 130% номинальной мощности
• управление вытяжным вентилятором
• модулирующая мощность пеллетной горелки
• Управление питателем пеллет
• насос котла
• Насос ГВС
• Циркуляционный насос ГВС
• Насос-смеситель
• управление смесителем

• держатель термостата
• контроль загрузки буфера
• летний/зимний режим
• датчик дымовых газов
• управление погодой
• расписания
• Термостат аварийный STB
• Выключатель резервного котла
• интеллектуальная сигнализация

Интернет-система ecoNET предоставляет пользователю возможность удаленного управления котлом и отопительной установкой. Благодаря этому пользователь имеет возможность изменять практически все параметры работы котла и системы отопления, а также просматривать историю работы, которая отображается на наглядном графике.

Удаленный доступ к контроллеру возможен с любого устройства, подключенного к интернету, будь то планшет, ноутбук или мобильный телефон. Настройки можно выполнить через веб-браузер на www.econet24.com или через мобильное приложение, доступное для Android и iOS.

Онлайн-сервис. Интернет-система предназначена не только для пользователя. Это полезно также для сервисной компании, которая может иметь доступ к данным котла и при необходимости сервисная компания может изменить настройки контроллера. Интернет-система значительно снижает затраты на обслуживание.

Принадлежности для контроллера

ecoSTER TOUCH / eSTER X80

Пульт дистанционного управления с функцией комнатного термостата ecoSTER TOUCH позволяет контролировать и изменять настройки котла из того места, где установлен термостат, например, из гостиной.

Дополнительный модуль для управления другими отопительными контурами

Позволяет управлять еще двумя смесительными контурами и их насосами. Также позволяет управлять циркуляционным насосом для HDW.

загрузок

Каталог BLAZE HARMONY
Газификация древесины, комбинированные и автоматические котлы на дровах и пеллетах

Открыть Загрузить 4 МБ

Модулирующие конденсационные котлы – Madison Gas and Electric

Справочная информация

Модулирующие конденсационные котлы (модульные котлы) могут повысить эффективность сгорания примерно до 96% по сравнению с 80% эффективностью неконденсационных котлов. Они обеспечивают диапазон скоростей сжигания в соответствии с переменной тепловой нагрузкой здания.

Однако КПД котла mod-con зависит от температуры воды, возвращающейся в котел. Чем ниже температура обратной воды, тем выше КПД. Низкая температура обратки котла зависит не только от котла, но и от всей конструкции котельной установки.

Вот числовой пример преимуществ системы конденсационного котла. По оценкам, объект, использующий 10 000 терм в год для обогрева помещений, сэкономит около 1 489 терм в год и 819 долларов в год при цене 0,55 доллара за терм. Оценка экономии предполагает, что все рабочие часы сместятся с 80% до 94% эффективности сгорания. На практике котел будет иметь разную температуру обратной воды в разное время года.

Поскольку рынок котлов смещается в сторону современных котлов, проектировщики, монтажники и операторы должны понимать новую конструкцию и правила эксплуатации. Правила отличаются от правил для более старой технологии котлов без конденсации.

В этой статье представлена ​​общая справочная информация о котлах с водяным охлаждением и дополнительные подробные справочные материалы для специалистов и операторов водяных систем.

Развитие коммерческих водяных котлов

Далее описывается переход от неконденсационных к конденсационным котлам для отопления коммерческих помещений.

1. Без конденсации

Водогрейные котлы без конденсации являются традиционным вариантом по умолчанию для коммерческих объектов. Эти котлы не позволяют дымовым газам конденсироваться в теплообменнике, который обычно выполнен из чугуна. Для них требуется температура обратной воды около 140ºF, чтобы не образовывался конденсат и не было теплового удара по котлу. Первичный вторичный контур трубопровода часто используется на коммерческих объектах, чтобы в котле всегда была вода с температурой не менее 140ºF. Котлы без конденсации обеспечивают КПД сгорания около 80%.

Справочник ASHRAE, 2016 г., Системы и оборудование HVAC

Низкотемпературный радиатор для зданий, где радиаторы будут размещаться вдоль стены.

2. Модулирующие и конденсационные котлы, малой массы

Конденсационные котлы улавливают энергию, которая иначе теряется, путем конденсации дымовых газов для извлечения тепла и повышения их тепловых характеристик. Усовершенствованы горелки и теплообменники. Вместо того, чтобы выводить теплые дымовые газы в дымоход, конденсационный котел использует тепло дымовых газов для производства тепла. Однако конденсация теплообменника и повышение эффективности сгорания происходят только в том случае, если температура обратной воды котла ниже 140ºF, а предпочтительно ниже 100ºF. Котел, система трубопроводов и радиаторы должны быть спроектированы таким образом, чтобы обеспечить высокую производительность. Большинство этих котлов стали меньше, а низкотемпературные радиаторы больше.

Оригинальные модулирующие и конденсационные котлы маломассивными себя не называли. Этот термин был добавлен в последние годы, чтобы различать общие проблемы с неоптимальной производительностью и подчеркивать необходимость современного проектирования и эксплуатации котельных систем. Короткий цикл часто сопровождает плохо спроектированную систему конденсационного котла с малой массой. Подробнее о коротких циклах см. ниже.

Одним из нежелательных последствий добавления конденсационного котла без технического анализа всей системы является потенциальное короткое циклирование котла и высокая температура возвратной воды. В этом случае котел премиум-класса изнашивается преждевременно (из-за короткого цикла), не обеспечивая никаких преимуществ в области энергосбережения, поскольку система трубопроводов, включая радиаторы, не была обновлена. Это не способствует продажам конденсационных котлов и может повлиять на восприятие котлов в целом.

3. Модулирующие и конденсационные котлы, большая масса

Современные конструкции котлов Mod-Con включают внутренние компоненты большей массы. Большая масса котла сводит к минимуму короткие циклы и позволяет использовать только первичный трубопровод. Только первичный трубопровод может быть более дешевым, поскольку в нем меньше насосов и клапанов, а также меньше трубопроводов. В дополнение к большей массе каналы горелки и теплообменника часто более открыты, что сводит к минимуму засорение и коррозию.

К сожалению, в настоящее время нет точного определения конденсационных котлов большой и малой массы.

На рисунках показаны внутренние рабочие системы котла mod-con. Низкотемпературная обратная вода поступает в котел, нагревается, а затем направляется обратно по системе трубопроводов для обогрева здания.

Одновременное совершенствование конструкций трубопроводов

В предыдущем материале были рассмотрены тренды котлов. Не менее важным является проектирование трубопроводов котельной системы. Конденсационные котлы не обязательно нуждаются в той же конструкции трубопровода, что и неконденсационные котлы. Для обеспечения высокой производительности конденсационного котла необходимо также оценить, спроектировать или модифицировать систему трубопроводов.

1. Неконденсационные котлы и первичный вторичный трубопровод

Традиционные коммерческие неконденсационные котлы требуют контура первичного/вторичного трубопровода. Первичный контур обеспечивает рециркуляцию котловой воды и обеспечивает возврат воды в котел с температурой не менее 140ºF. Это предотвращает тепловой удар котла и коррозионные условия теплообменника. Вторичный контур соединен с первичным контуром и предназначен для распределения воды по различным змеевикам и радиаторам. Взаимосвязь между первичным контуром и вторичным контуром должна быть хорошо спроектирована для обеспечения надлежащего потока воды и теплопередачи.

2. Конденсационные котлы и первичные вторичные трубопроводы

Конденсационные котлы рассчитаны на низкую температуру обратной воды. Им не обязательно нужен первичный вторичный трубопровод. Как уже отмечалось, первичный вторичный трубопровод использовался для подачи возвратной воды в котел с температурой 140ºF. Можно добавить конденсационный котел к существующему первичному вторичному контуру. Однако в настоящее время обычной практикой является добавление специального гидравлического сепаратора, чтобы свести к минимуму короткие циклы. Добавление маломассивного мод-кон котла к этой системе трубопроводов без технического анализа часто приводит к отключению котла и несоответствиям при низкой нагрузке. Гидравлический сепаратор обеспечивает лучшее соответствие между выработкой тепла котлом и отдаваемым теплом, особенно в условиях низкой нагрузки.

Однако остается неясным, насколько хорошо работают конденсационные котлы с такой компоновкой, поскольку они редко испытываются.

3. Конденсационные котлы и трубопроводы только первичного контура

Теоретически, массивный модифицированный котел с трубопроводами только первичного контура и низкотемпературными радиаторами обеспечит оптимальную систему нагрева горячей воды. Котел сможет работать в условиях низкой нагрузки; не срабатывает при высокой температуре; потребуется только один комплект насосов, хотя и с частотно-регулируемыми приводами (VFD) или двигателями EC; потребуется только первичный контур, а не гидравлический сепаратор; он будет возвращать низкотемпературную воду для высокой эффективности сгорания; и это будет более дешевый вариант. В идеале, он также будет отслеживать температуру подающей и обратной воды, чтобы можно было узнать, действительно ли он работает как конденсационный котел.

Для существующего здания этот тип проектирования означает перепроектирование трубопроводов, насосов и радиаторов. Для достижения низкой температуры обратной воды и высокой эффективности, скорее всего, потребуется заменить радиаторы.

Короткий цикл

Короткий цикл быстро запускается и останавливается независимо от того, удовлетворил ли он нагрузку. Котел может быть слишком большого размера или не иметь возможности модуляции, или он может вызвать срабатывание внутреннего датчика безопасности высокой температуры. Короткие циклы значительно снижают эффективность и надежность котла и наиболее часто встречаются в современных легковесных мод-кон котлах. По мере того, как рынок переходит на современные котлы, проектировщики котельных систем должны решить эту проблему проектирования.

Во избежание коротких циклов проектировщик должен понимать диапазон изменения котла по отношению к минимальной нагрузке. Тепло котла должно отводиться так же быстро, как оно генерируется. Обычно котел завышают, чтобы он соответствовал наихудшим условиям нагрева, но котел также должен соответствовать более низкой мощности при наименьшей нагрузке. Чтобы предотвратить короткое замыкание, проектировщики должны рассчитывать котельную систему (котлы, насосы, трубопроводы и средства управления) для минимальной нагрузки, а также для максимальной. Модуляция скорости стрельбы помогает решить эту проблему.

Новое строительство

Большая часть этой статьи посвящена вопросам добавления конденсационного котла к существующей неконденсационной установке. Проектирование конденсационного котла для нового здания зачастую проще, чем для существующего. Конфигурация трубопроводов разработана с учетом требований современного котла и высоких и низких тепловых нагрузок объекта. Первичный вторичный трубопровод не требуется, и нет необходимости переделывать существующие трубопроводы. Клапаны тройного назначения могут не использоваться с ЧРП, управляющими потоком, и клапанами предотвращения обратного потока, направляющими поток. Насосы правильного размера, трубопроводы и низкотемпературные радиаторы проектируются с самого начала. Комбинация этих шагов обеспечивает длительный срок службы конденсационного котла и низкую температуру воды, необходимую для поддержания эффективного, высокопроизводительного, повышающего комфорт здания с низкими эксплуатационными расходами.

На что следует обратить внимание при покупке конденсационного котла

Чтобы помочь успешно реализовать проект котла, рассмотрите возможность обсуждения этих элементов с вашим поставщиком и установщиком или используйте список в качестве предложения по отдельным позициям, чтобы подрядчик мог предоставить цены.

1. Снос и удаление существующего оборудования, если применимо.
2. Конденсационный(ые) котел(ы).
   1. Теплообменник из нержавеющей стали, большие проходы для горелки и большие проходы для теплообменника. Рассмотрите конструкцию горелки с нисходящим потоком, чтобы мусор мог падать через горелку.
3. Сопутствующее оборудование и правильное размещение: расширительный бак, система подпиточной воды, воздушный сепаратор и гидравлический сепаратор, если необходимо.
