130 фото лучших вариантов применения

Современные дома для проживания – это большое комплексное объединение коммуникаций, в задачу которого входит обеспечение всех бытовых потребностей жильцов. От степени технического оснащения жилья зависит уровень благоустроенности владельцев.

Большое внимание уделяется системе отопления. Зачастую она не только обогревает дом, но и обеспечивает бесперебойной подачей горячей воды. С такой задачей справятся твердотопливные котлы отопления  для дома с двумя контурами.

Наш партнер интернет-магазин «Форнакс» предлагает отопительные твердотопливные котлы, которые являются отличной альтернативой газовому и электрическому оборудованию. Компания работает напрямую с ведущими российскими производителями и обеспечивает широкий выбор, отличные цены и полное гарантийное обслуживание.

У компании широкий выбор отопительных котлов на твердом топливе, в каталоге представлены надежные отопительные твердотопливные котлы разных видов:

  • Классические твердотопливные котлы.
  • Котлы длительного горения.
  • Пеллетные котлы.

Компания «Форнакс» предлагает купить твердотопливные котлы для дома и дачи.

Устройство твердотопливных котлов

Традиционный твердотопливный котёл – конструкция, собранная из отдельных модулей в едином корпусе.

Простейший котел на твердом топливе в разрезе выглядит следующим образом:

  • Устройство, в котором происходит теплообмен (теплообменник) – важное звено котла. При помощи его подается разогретый дымовой газ. Изготавливается из стали или чугуна. Стальной элемент дешевле, стойкий к перепаду температуры, но быстро изнашивается. Теплообменник из чугуна не подвластен коррозии, многолетний.
  • Камера, в которой сжигается топливо. Обязательный атрибут – дверца.
  • Решетка с колосниками. Служит для подачи воздуха. Обеспечивает равномерный слой топлива, отсевая излишки золы.
  • Отверстие для чистки ходов.

Перечисленные выше элементы рассматриваются как основные в данных системах.

Тем не менее, такое устройство может иметь своей составной частью вспомогательные элементы, значительно упрощающие использование механизма.

Регулятор тяги. Механический регулятор является важной частью, с помощью которой происходит регулирование температуры в полости подающего трубопровода. При его помощи осуществляется контроль температуры воздуха в топке. Регулятор расширяется под нагревом, оказывает воздействие на затвор, после чего последний приоткрывается.

Регуляция тяги может происходить автоматически, без участия человека. Этот механизм имеет небольшие размеры и располагается на фронтальной стенке.

Разновидности и достоинства котельных на твердом топливе

Различают два вида твердотопливных котлов длительного горения:

Устройство с типичным видом горения. Имеют приборы контроля температуры, две камеры. Не требует сложного обслуживания, простой в использовании. В качестве топлива применяют брикеты из торфа, берёзовый уголь, отопительные гранулы, дрова.

К недостаткам относят: использование большого количества топлива, низкий коэффициент полезного действия, неизбежность в частой чистке.

Возможен монтаж стальной емкости к котлу. В процессе горения бак будет накапливать и сохранять тепло.

Котел твердотопливный длительного горения – этот тип устройства не имеет недостатков, как у классического котла. Бывают: пиролизного и тлеющего типа.

В пиролизном котле имеются две камеры. При полной загрузке топки котел функционирует самостоятельно до 12 ч. Не требует частой чистки, так как практически нет золы.

К преимуществам данного типа можно отнести долгое время горения, использование разнообразного топлива, агрегат работает автоматизировано.

В системах тлеющего типа горение происходит сверху в низ. Имеют большую топку, поэтому время действия такого устройства не менее недели. Топливо для данного типа должно иметь низкую влажность, без смолы.

Рекомендации по выбору

Отметим некоторые характеристики, по которым следует выбирать твердотопливный котел:

  • вид топлива, отопление углем рекомендуется в устройствах из высоко углеродной стали, в чугунном же котле можно использовать дрова;
  • мощность котельной системы, вместимость топливной камеры, от которой зависит площадь обогрева;
  • от вида материала зависит мощность котельной и величина отапливаемой площади;
  • цена установки;
  • коэффициент полезного действия;
  • расходы, связанные с эксплуатацией;
  • долговечность;
  • при постоянном потреблении горячей воды целесообразнее поставить котел с дополнительным баком нагрева.
  • топливный котел, оборудованный вентилятором, действует лучше;
  • обращайте внимание на производителя изделия.

Сейчас котлы на твердом топливе изготавливаются множеством фирм. Но чтобы купить качественное изделие, следует внимательно отнестись не только к техническим параметрам агрегата, а также на благонадежность изготовителя.

Если вы решили купить качественное и долговечное устройство, то стоит рассмотреть продукцию некоторых брендов, представленных на фото котлов на твердом топливе.

Фото твердотопливных котлов

  • Дымоходы для газовых котлов
  • Электро котел
  • Буржуйка своими руками
  • Циркуляционный насос
  • Давление в системе отопления
  • Газовое отопление в частном доме
  • Нержавеющие дымоходы
  • Терморегулятор на батарею
  • Водяной теплый пол
  • Плинтусное отопление
  • Краска для батарей
  • Дымоход для печи
  • Двухконтурный газовый котел
  • ИБП для котлов
  • Подключение радиаторов отопления
  • Чистка дымохода
  • Отопление частного дома
  • Печь с водяным контуром
  • Инфракрасный обогреватель
  • Инфракрасный теплый пол
  • Экран на батарею отопления
  • Пиролизный котел
  • Мощность котла отопления
  • Газовые котлы для дома
  • Воздух в системе отопления
  • Котельная в частном доме
  • Конвекторный обогреватель
  • Отделка камина
  • Тепловая пушка
  • Теплый пол своими руками
  • Обогреватель для квартиры
  • Печь-камин

140 фото вариантов установки и подключения

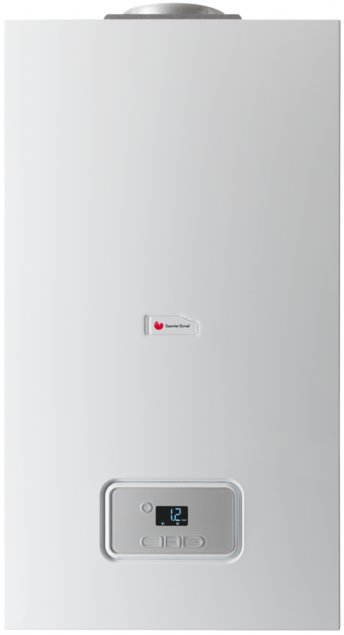

Двухконтурные газовые котлы решают две задачи благоустройства частного дома: отопление и горячее водоснабжение. Незаменимые аппараты удобны, надежны и экономичны.

Основные функции двухконтурных котлов заложены в конструкции. На фото двухконтурного газового котла видно, что закрытый и открытый теплообменный контур смонтированы так, что теплоноситель закрытого контура нагревается в камере сгорания газа, а вода в открытом контуре нагревается вторично из-за теплообмена с горячим теплоносителем.

Нагрев начинается только с открытием крана горячей воды, например, на кухне. В этот момент специальный клапан закрывает подачу тепла в трубы отопления.

Продается так много видов устройств для отопления домов, что перед покупкой надо определиться: «Какой двухконтурный котел выбрать?».

Знание узловых характеристик поможет сделать правильный выбор. Перечень качеств, на которые надо обратить внимание: мощность, тип монтажа, уровень автоматизации.

Мощность

Главное качество котла — мощность, сервисные инженеры специализированных центров продаж помогут рассчитать необходимую мощность. Информация о площади дома, материале стен, количестве окон, дверей, этажей и другие особенности идет в формулу расчёта необходимой мощности.

Например, одноэтажный дом площадью 140 кв. м на отопление номинально потребует 14 кВт мощности. Но для того, чтобы агрегат работал на оптимальном режиме, надо добавить не менее 10% мощности. Учитывается и географическое расположение домов. Чем холоднее, тем большая мощность нужна.

Мощность теплообменного контура ГВС добавляется к рассчитанному показателю отопления. Горячее водоснабжение рассчитывается по количеству кранов с горячей водой, в кухне, ванной, туалете.

Тип монтажа

Двухконтурные газовые котлы для отопления изготавливаются в двух исполнениях: напольные и настенные. Место установки прямо зависит от мощности аппарата, настенные котлы имеют мощность до 20 кВт, более мощные устройства ставят на пол.

Настенные котлы компактны, их внешний вид легко вписывается в дизайн ванной или кухни. Недостаток — малая выработка горячей воды. Проблема разрешается монтированием котла рядом с точкой потребления воды. Нагрев теплоносителя делается по конденсационному принципу, этим достигается высокая теплоотдача с КПД 95%.

Минус конденсации состоит в том, что требуется поддерживать строго определённую температуру «обратки». Для установки таких котлов придется рассчитывать отопительную систему.

Камеры сгорания настенных котлов делают только закрытыми. Подача воздуха и отвод продуктов сгорания идут через коаксиальный дымоход. Две трубы разного диаметра, вложенные одна в другую, образуют дымоход.

По внутренней трубе на улицу выходят продукты сгорания, по внешней трубе с улицы втягивается холодный воздух. Тягу котла обеспечивает предусмотренный конструкцией внутренний вентилятор.

Напольные виды двухконтурных котлов из-за своих габаритов ставят в оборудованных помещениях. Безопасная работа гарантируется при наличии приточной и вытяжной системы газообмена. Камера сгорания напольных котлов всегда открытая, воздух в зону горения газа поступает беспрепятственно из окружающего пространства.

Устойчивую тягу такому устройству обеспечит дымоход. Изготовитель котла в паспорте указывает минимальную высоту дымоходного канала.

В напольных котлах теплоноситель нагревают в камере сгорания по конвекционному принципу, здесь не существует строгих правил для температуры обратной воды.

Уровень автоматизации

Простейшие газовые котлы имеют узкий функционал, у них только ручной пуск, открытая камера, без прямого дымохода они не будут безопасно работать. Лучшие двухконтурные газовые котлы – устройств с элементами автоматики, уличными датчиками, несколькими режимами работы. При выборе таких котлов надо смотреть на тип розжига и количество уровней нагрева.

Электронный розжиг – удобная функция моделей с блоком управления, который подключается к уличному датчику температуры. Благодаря такой схеме газовый котел регулирует нагрев системы отопления.

Котлы с одним режимом или уровнем нагрева стоят дешевле, чем многоуровневые агрегаты. Автоматика последних самостоятельно выбирает режимы для поддержания температуры нагрева теплоносителя и воды.

Узнав требуемые характеристики газового котла, легче выбрать подходящий вариант. Теперь можно сделать в доме отопление и подогрев воды бесперебойным.

Важно: Надо соблюдать правила монтажа и эксплуатации. Схема подключения двухконтурных котлов подробно показана в инструкции производителя. Только в случае выполнения рекомендаций работа устройства будет безопасной и продолжительной.

Фото двухконтурных газовых котлов

Также рекомендуем посетить:

  • Дымоходы для газовых котлов
  • Электро котел
  • Твердотопливные котлы
  • Буржуйка своими руками
  • Циркуляционный насос
  • Давление в системе отопления
  • Газовое отопление в частном доме
  • Нержавеющие дымоходы
  • Терморегулятор на батарею
  • Водяной теплый пол
  • Плинтусное отопление
  • Краска для батарей
  • Дымоход для печи
  • ИБП для котлов
  • Подключение радиаторов отопления
  • Чистка дымохода
  • Отопление частного дома
  • Печь с водяным контуром
  • Инфракрасный обогреватель
  • Инфракрасный теплый пол
  • Экран на батарею отопления
  • Пиролизный котел
  • Мощность котла отопления
  • Газовые котлы для дома
  • Воздух в системе отопления
  • Котельная в частном доме
  • Конвекторный обогреватель
  • Отделка камина
  • Тепловая пушка
  • Теплый пол своими руками
  • Обогреватель для квартиры
  • Печь-камин

Электрические котлы TEPLODOM: фото, характеристики

Используя 28-летний опыт разработки и производства различных источников питания и стабилизаторов мощностью от 10 Вт до 20 кВт, мы разработали собственную линейку электрических симисторных котлов револьверного типа с интеллектуальной модуляцией мощности и выбором фаз.

Разработчикам компании удалось объединить все лучшие решения для котлов из высокого ценового сегмента в нашу очень доступную по стоимости серию.

Создавая умные и экономичные котлы, мы применили качественные материалы и уделили внимание каждой мелочи. Особенно энергосбережению и увеличению срока службы.

Мы добавили много уникальных функций и решений, не имеющих аналогов на рынке электрокотлов, оставаясь при этом в том же ценовом сегменте.

Безупречность в деталях, современные линии

  • Микропроцессорное управление ТЭНами и модуляция мощности обеспечивает плавный нагрев и существенную экономию электроэнергии (до 30%-40%) по сравнению с обычными релейными котлами.
  • Бесшумная работа котла не потревожит вас и ваших детей ночью.
  • Расширенная цифровая, светодиодная и звуковая индикация позволит полностью контролировать работу вашей системы отопления и состояние электрической сети.
  • Уникальный (неповторимый) дизайн не оставит равнодушными вас и ваших гостей.
  • Предлагаемый нами уровень сервиса и технической поддержки обеспечит минимальное время реагирования на возможные проблемы в системе отопления.

Ваш дом никогда не останется без тепла!

Модельный ряд электрических котлов Teplodom i-TRM*


Teplodom i-TRM SILVER
Базовая модель с оптимальным набором функций. Впервые на рынке заложена возможность апгрейда.

Teplodom i-TRM SILVER StS
Модель, оснащенная нержавеющими ТЭНами, возможностью каскадного подключения, защитой от сухого хода и заклинивания насоса.

Teplodom i-TRM GOLD
Идеальная мини-котельная с множеством дополнительных функций и возможностью апгрейда.

*TRM (Triac Revolver Modulation) — электрокотлы револьверного типа с симисторным управлением и модуляцией мощности.

Cерия Teplodom i-TRM SILVER

Представляем линейку бесшумных, экономичных электрических котлов на симисторном управлении серииTeplodom i-TRM SILVER. Технические решения, применённые в наших изделиях, позволили создать продукт с уникальным соотношением цена/качество.

Наши котлы серии Teplodom i-TRM SILVER рассчитаны на мощности 6, 9, 12 кВт, что позволит обеспечить теплом дачу или загородный дом площадью от 30 до 120 кв. метров.

Мощность, кВт Отапливаемая
площадь, м2		 Размеры
присоединения		 Напряжение
сети, В		 Размеры,
ВxШxГ		 Масса, кг
6 60 1″ 220 650х290х172 15,5
9 90 1″ 220/380 650х290х172 16
12 120 1″ 380 650х290х172 16,5

Котлы данной серии могут использоваться в качестве резервных источников теплоснабжения (как дополнение к пелетным, газовым и др. котлам) для поддержания на объекте требуемой температуры в отсутствие хозяев.

Cерия Teplodom i-TRM SILVER StS

Линейка Teplodom i-TRM SILVER StS — развитие линейки SILVER. В дополнение к функциям линейки SILVER:

  • Нержавеющий блок ТЭН. Позволяет продлить срок службы котла.
  • Защита от сухого хода. Обеспечивает автоматической выключение котла в случае падения давления в системе.
  • Контроль протока. При подключении внешнего водяного счетчика с импульсным выходом, обеспечивает запрет на включение и аварийное выключение котла в случае отсутствия протока в системе отопления.
  • Каскад — возможность каскадного включения нескольких котлов.

Наши котлы серии Teplodom i-TRM SILVER StS рассчитаны на мощности 6, 9, 12 кВт, что позволит обеспечить теплом дачу или загородный дом площадью от 60 до 120 кв. метров.

Мощность, кВт Отапливаемая
площадь, м2		 Размеры
присоединения		 Напряжение
сети, В		 Размеры,
ВxШxГ		 Масса, кг
6 60 1″ 220 710х323х172 15,5
9 90 1″ 220/380 710х323х172 16
12 120 1″ 380 710х323х172 16,5

Cерия Teplodom i-TRM SILVER StS в экокоже

Дизайн-серия Teplodom i-TRM SILVER StS. Стиль и особый колорит в вашем доме — полная отделка лицевой панели котла кожей. Универсальные цвета спокойной гаммы станут украшением в любом интерьере.

Наши котлы серии Teplodom i-TRM SILVER StS в коже рассчитаны на мощности 6, 9, 12 кВт, что позволит обеспечить теплом дачу или загородный дом площадью от 60 до 120 кв. метров.

Мощность, кВт Отапливаемая
площадь, м2		 Размеры
присоединения		 Напряжение
сети, В		 Размеры,
ВxШxГ		 Масса, кг
6 60 1″ 220 710х323х172 15,5
9 90 1″ 220/380 710х323х172 16
12 120 1″ 380 710х323х172 16,5

Cерия Teplodom i-TRM GOLD

Представляем линейку бесшумных, экономичных электрических котлов на симисторном управлении серии Teplodom i-TRM GOLD. Технические решения, применённые в наших изделиях, позволили создать продукт с уникальным соотношением цена/качество.

Наши котлы серии Teplodom i-TRM GOLD рассчитаны на мощности 6, 9, 12 кВт, что позволит обеспечить теплом дачу или загородный дом площадью от 30 до 120 кв. метров

Мощность, кВт Отапливаемая
площадь, м2		 Размеры
присоединения		 Напряжение
сети, В		 Размеры,
ВxШxГ		 Масса, кг
6 60 1″ 220/380 900х345х250 15,5
9 90 1″ 220/380 900х345х250 16
12 120 1″ 380 900х345х250 16,5

Котлы данной серии могут использоваться в качестве котельных для постоянного отопления дома.

Основные функции электрических котлов Teplodom i-TRM

Ряд функций, заложенных в наши котлы, не имеют аналогов в сопоставимом ценовом сегменте. Например, микропроцессорное управление ТЭНами, модуляция мощности, симисторные ключи, возможность удалённого управления через интернет – все эти функции присущи котлам более высокого ценового сегмента у других производителей. Мы же постарались реализовать максимум необходимых пользователю интеллектуальных функций, оставаясь при этом в ценовом сегменте «Эконом».

Отдельное внимание было уделено качеству применяемых материалов и комплектующих. Используемые в изделиях ТЭНы изготовлены под нашим контролем одним из ведущих производителей в России. Применены нихромовая проволока и периклаз, прошедшие несколько этапов технологического контроля в процессе производства. Качество изготовления корпусных деталей и окраски корпуса является продолжением и подчеркивает интересные дизайнерские находки от ведущей студии промышленного дизайна в России.

ПАРАМЕТР SILVER GOLD PLATINUM
Бесшумность
В отличие от переключения релейного типа семисторное управление блоками ТЭНов полностью бесшумно. Забудьте про «щелкающие» круглосуточно реле при работе других котлов. Тишина и комфорт отныне живут в вашем доме!
Приоритет
Автоматический выбор приоритетной фазы (при 3-х фазном подключении) для равномерной нагрузки на сеть и предотвращения перекоса фаз. Котёл сам определяет на какую фазу лучше подключить нагрузку. Если у вас включена стиральная машина или чайник, то котёл автоматически подключится на свободную от больших нагрузок фазу. И ваша бытовая техника продолжит работать в комфортном режиме.
Ротация
Чередование работы ТЭНов для обеспечения их равномерной амортизации и увеличения срока службы. Не секрет, что в простых релейных котлах ТЭНы работают неравномерно. Первый из них всегда более нагружен, чем остальные. Соответственно раньше других выходит из строя, что существенно сокращает срок службы котла. В наших котлах обеспечивается равномерная «выработка» ресурса каждого ТЭНа, что увеличивает срок службы в 2-3 раза.
Вебасто
Предварительный прогрев спирали ТЭНов перед включением на полную мощность для значительного увеличения срока их службы. Все знают, что лампа накаливания, как правило, сгорает в момент включения, поскольку холодная нить получает «стрессовую» нагрузку. В ТЭНах используется аналогичная нихромовая нить. Поэтому предварительный прогрев спирали и только затем включение рабочего режима призвано продлить срок службы ТЭНов, а значит и котла в целом. Термин «Вебасто» хорошо знаком автомобилистам и означает предварительный прогрев холодного двигателя перед его запуском. В наших котлах применена аналогичная логика.
SOS
В случае выхода из строя одного ТЭНа или симистора управления котёл продолжает работать на оставшихся ТЭНах, сигнализируя о проблеме. Это позволяет пользователю сохранить теплоснабжение на объекте до приезда сервисных инженеров.
Чистая сеть
Активная фильтрация помех. Наш котёл не вносит никаких искажений в электрическую сеть. Все электрооборудование вашего дома будет работать устойчиво и корректно!
Мониторинг
Анализ параметров электрической сети и звуковая индикация при выходе их из ГОСТа. Очень часто качество работы приборов напрямую зависит от качества электрической сети. В случае с отопительным котлов без качественной сети не возможно обеспечить заявленные характеристики. При пониженном напряжении котёл не догревает. При повышенном может выйти из строя. Поэтому в наших котлах происходит регулярное измерение напряжения в электрической сети, и в случае выхода его за пределы ГОСТа пользователь будет проинформирован об этом.
EXTREME
Сохранение работоспособности котла при экстремальных значениях напряжения в электрической сети (от 90 В до 320 В).
Плавный пуск
Плавное повышение мощности, исключающее просадку напряжения в сети. Мигающие лампочки и сбивающиеся электронные часы – хорошо забытое прошлое. Наш котёл при старте и поддержании установленного режима использует математические алгоритмы управления, которые сводят на нет все проявления дискомфорта от резкого включения высоких нагрузок на электросеть. Модуляция мощности котла — это экономия и комфорт при его использовании! Теперь это есть и у вас!
Микропроцессорное управление
Удобство использования и интуитивно понятный пользовательский интерфейс обеспечивается применёнными в изделиях цифровыми микропроцессорами. Вам не придётся изучать инструкцию на 100 страницах. Включив изделие, вы сразу самостоятельно сможете настроить и изменить необходимые параметры.
Самодиагностика и индикация неисправности
Благодаря внутренней системе самодиагностики, вы сможете в большинстве случаев самостоятельно квалифицировать возможные проблемы. Коды ошибок, которые выводятся на цифровой дисплей, будучи переданы в сервисный центр помогут специалистам минимизировать время реагирования на возможные проблемы.
Расширенная цифровая и светодиодная индикация
Расширенная цифровая и светодиодная индикация состояния котла, отопительной системы и электрической сети. Мы вывели на цифровой дисплей максимум полезной информации о состоянии электрической сети, температуре, текущей мощности и т.д.
LIGHT
Встроенная аварийная или дежурная подсветка. Уникальный дизайн и специализированная подсветка позволяет разместить наш котёл на кухне, и он не будет вносить диссонанс в общее пространство.
Апгрейд
Дооснащение ранее приобретённого котла дополнительными функциями.
Мы использовали заведомо более мощный процессор с бОльшим объёмом памяти с расчётом на будущую программную модернизацию. В будущем это позволит клиентам, скачивая обновленную прошивку с нашего сайта, добавлять в уже установленный и работающий котёл новые функции.
Ваш котёл никогда не устареет, а будет развиваться в ногу со временем, продолжая висеть у вас на стене и отапливая объект!
Электрические котлы можно купить в магазинах партнеров компании «Бастион» в следующих городах России: Абакан, Азов, Азов, Аксай, Актау, Актоба, Александров, Алматы, Альметьевск, Анапа, Арзамас, Армавир, Арсеньев, Артем, Архангельск, Астана, Астрахань, Ачинск, Барнаул, Белгород, Белорецк, Бердск, Бийск, Биробиджан, Бирск, Большой Камень, Борисово, Бронницы, Брянск, Великие Луки, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Воронеж, Воскресенск, Воткинск, Всеволожск, Пушкино, Вязьма, Гатчина, Геленджик, Георгиевск, Глазов, Голицыно, Горно-Алтайск, Городец, Грозный, Гулькевичи, Дмитров, Домодедово, Донецк, Евпатория, Ейск, Екатеринбург, Елабуга, Зеленодольск, Зеленый пос. , Иваново, Ижевск, Иркутск, Искитим, Истра, Йошкар-Ола, Казань, Калининград, Калуга, Каневская ст-ца, Карпинск, Карталы, Кашира, Кемерово, Киев, Кимры, Кинель, Кинешма, Киров, Кирово-Чепецк, Кисловодск, Клин, Ковров, Коломна, Комсомольск-на-Амуре, Копейск, Копия Копия Луховицы, Копия Луховицы, Королёв, Кострома, Краснодар, Красноярск, Крымск, Кумертау, Курган, Курск, Куртамыш, Ленск, Липецк, Ломоносов (Санкт-Петербург), Луховицы, Люберцы, Людиново, Магнитогорск, Малоярославец, Махачкала, Минеральные Воды, Минск, Москва, Муром, Мытищи, Набережные Челны, Нахабино, Находка, Нефтекамск, Нижний Новгород, Нижний Тагил, Новокубанск, Новороссийск, Новосибирск, Новочеркасск, Обнинск, Одинцово, Октябрьский, Омск, Орёл, Оренбург, Орловский пос., Орск, Оха, Павлово, Партизанск, Пенза, Переславль, Пермь, Петрозаводск, Приморско-Ахтарск, Псков, Пушкин, Пушкино, Пятигорск, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Сарапул, Саратов, Севастополь, Семей, Сердобск, Серов, Азов, Сибай, Симферополь, Смоленск, Сочи, Спасск-Дальний, Ставрополь, Старый Оскол, Стерлитамак, Сысерть, Таганрог, Талдыкорган, Тамбов, Ташкент, Тверь, Тимашевск, Тихорецк, Тольятти, Томск, Туапсе, Туймазы, Тула, Тюмень, Улан-Удэ, Ульяновск, Уральск, Уссурийск, Усть-Каменогорск, Уфа, Хабаровск, Чайковский, Чебоксары, Челябинск, Череповец, Шадринск, Шаховская пгт, Шумиха, Шымкент , Щербинка, Энгельс, Южно-Сахалинск, Якутск, Ялта, Янаул, Ярославль

Отдел сбыта

8-800-200-58-33
teplo@bast. ru

Тех. поддержка

8-800-200-58-30
с 9 до 18 (Мск), звонок по России бесплатный
[email protected]

Бастион в соц. сетях

Канал Бастион на YouTube

Бастион Скат

YouTube Подписаться

ВСКЗ-Назарово – Омск. Автоматические – полуавтоматические котлы Восточно-Сибирского котельного завода (ВСКЗ), устройство – фото-каталог

Главная Котлы… ВСКЗ-Назарово.…

Устройство, принцип работы, фото, схемы автоматических, полуавтоматических котлов ВСКЗ-Назарово: ВСКЗ-ДУО, ВСКЗ-ЭКО, ВСКЗ-ЭКО ПЛЮС, ВСКЗ-ЛЮКС, ВСКЗ-КОМПАКТ; ВСКЗ-КОМФОРТ, ВСКЗ-ВЕРТИКАЛ, ВСКЗ-КЛАССИК. Продажа автоматических – полуавтоматических котлов в Омске

Устройство автоматического котла ВСКЗ

Автоматический твердотопливный котел ВСКЗ состоит из следующих узлов:

Корпус автоматического котла ВСКЗ

Стальной корпус толщиной 6 мм с обширной водяной рубашкой, горизонтальным трубчатым теплообменником типа “мультициклон”, имеющим лучшее сочетание поверхности нагрева/габариты, относительно пластинчатых теплообменников.

Сверху корпуса имеется монтажная петля, за которую можно поднимать котел в сборе с бункером для транспортировки и удобства монтажа. Дверки и корпус котла ВСКЗ имеют хорошую теплоизоляцию.

Топка автоматического котла, горелка

В топке котла (модели от 12 до 50 кВт) предусмотрены планки для установки колосников, таким образом в качестве топлива можно использовать дрова, либо уголь крупной фракции (кусковой).

 При использовании ручной топки в контроллере котла отключается шнековая подача, при этом контроллер продолжает поддерживать заданную температуру посредством подачи воздуха в топочную камеру. При отсутствии электричества, необходимо открыть нижнюю дверцу зольника, выполняющую роль поддувала.

Важно! Для работы в ручном режиме, без электричества, контроллер не защищает котел от закипания, поэтому необходимо контролировать температуру на выходе  и не допускать перегрева (закипания). Естественно, что для работы в таком режиме система отопления должна быть смонтирована так, чтобы обеспечивалась естественная циркуляция.

Горелка котла, на которой происходит непосредственное сгорание топлива, выполнена из чугуна, что положительно влияет на срок службы узла, который во много превосходит срок службы горелок изготовленных из стали. Также, плюсом чугунной горелки, является возможность использования угля с теплотворностью до 6500 ккал.

Горение происходит на диске горелки, на сравнительно большой площади, с большим количеством отверстий для подачи воздуха. Таким образом, топливо распределяется по всему диску горелки тонким слоем и горит с хорошей подачей воздуха, что позволяет получать высокую мощность котла, даже при использовании угля низкой теплотворной способности.

Сгорая уголь превращается в золу, которая сталкивается с горелки новой порцией топлива в зольник расположенный снизу под горелкой.

Зольник котла имеет большой объем (по сравнению с аналогами), позволяющий в зависимости от зольности угля, выносить золу один или два раза в неделю. При отоплении пеллетами зольник может потребовать чистки не чаще, чем раз в две недели.

Узел автоматической подачи топлива: шнек, мотор-редуктор, бункер

Узел подачи топлива, шнекового типа, изготовлен из стали, позволяет использование топлива фракцией до 50мм.

Идеальной фракцией является 5-25мм  (Семечка) — стандартный уголь для котлов автоматов. На шнеке с двух сторон имеются ревизионные окна для извлечения камней, породы и пр. при заклинивании шнека.

Узел подачи топлива шнекового типа изготовлен из стали, позволяет использование топлива фракцией до 50мм, идеальной фракцией является 5-25мм  (Семечка) стандартный уголь для котлов автоматов. На шнеке с двух сторон имеются ревизионные окна для извлечения камней, породы и др. при заклинивании шнека.

В движение шнек приводится двухступенчатым редуктором с мотором мощностью 250 Вт Российского производства.

В эксплуатации данный узел показал себя исключительно надежным, при вдвое меньшей стоимости относительно импортных аналогов.

Мощности мотор-редуктора и прочности шнека, в целом, достаточно, чтобы без ущерба для механизма ломать отдельные куски угля размером больше номинального. Данную особенность механизма не следует использовать для отопления углем размером больше номинального т.к. в этом случае идет повышенная нагрузка на мотор-редуктор, что может привести к  выходу из строя узлов топливоподачи.

На шнеке имеется штуцер для установки энергонезависимого пожарного клапана.

Над шнеком размещается топливный бункер, из которого топливо ссыпается в шнек.

Бункер имеет уплотнения и защелки, и при закрытой крышке герметичен, благодаря этому исключается обратная тяга через шнек в бункер, что исключает возгорание топлива.

Для подачи воздуха в горелку, с тыловой стороны котла, устанавливается наддувный вентилятор с частотной регулировкой, который соединяется с горелкой каналом.

Вентилятор наддува с обратным клапаном

На вентиляторе имеется регулируемый обратный клапан который исключает засасывание воздуха в топку при неработающем вентиляторе в случае сильной тяги в дымоходе.

Контроллер автоматического котла ВСКЗ

Управляет работой котла микропроцессорный регулятор (контроллер), который контролирует:

  1. время подачи топлива и интервалы между ними.
  2. силу и время подачи воздуха на горелку.
  3. циркуляционный насосос системы отопления и насосос горячего водоснабжения.

Для защиты от возгорания имеется температурный датчик устанавливаемый на шнеке, при росте температуры шнека выше критичной (Может корректироваться пользователем) контроллер включает подачу топлива благодаря которой горящее топливо из шнека выталкивается на горелку.



Топливо для автоматического котла ВСКЗ:

 В автоматическом режиме —  пеллеты и уголь (бурый и каменный с теплотворной способностью не более 6500 ккал).

В ручном режиме — дрова и уголь фракцией до 200мм (ручная топка присутствует на котлах мощностью до 50 кВт).

Автоматика твердотопливных автоматических котлов. Видео подключения

Легенды Якутии: Долина смерти и таинственные котлы

О месте с говорящим названием “Долина смерти” в Якутии ходит немало легенд. Каждый житель республики слышал истории о заблудившихся охотниках, которые, переночевав там, возвращались домой и умирали от неизвестного недуга. Рассказывают также о найденных телах членов геологической экспедиции, причина смерти которых так и не была выяснена, странном огне и других непонятных и пугающих вещах. Легенды, рассказы очевидцев и мнения экспертов — в материале ИА YakutiaMedia.

Легенда о гиблом месте

Знаменитая аномальная зона находится на правом берегу реки Вилюй. Странные и страшные слухи ходят об этом потаенном месте. Одни утверждают, что там скрывается вход в адские подземелья, где обитают неведомые существа, другие говорят о многочисленных обломках летающих тарелок, скрытых в вечной мерзлоте…

Долина смерти. Фото: ru.visityakutia.com

Название местности тоже говорит само за себя — Елюю Черкечех, что в переводе с якутского означает “долина смерти”. Уже много лет местные охотники за сто верст обходят этот глухой район. Как свидетельствуют передающиеся из уст в уста легенды, там есть выступающая из земли приплюснутая арка, под которой находится множество металлических комнат — котлов, где даже в самые сильные морозы тепло, как летом.

В давние времена находились среди местных охотников смельчаки, что ночевали в этих помещениях. Но они потом начинали сильно болеть, а те, что ночевали несколько раз подряд, стремительно умирали.

Загадочные котлы

Об этом таинственном месте писал еще в позапрошлом веке известный исследователь Вилюя Ричард Маак, совершивший ряд экспедиций в Вилюйский округ. Побывавший в этих краях в 1854 году, он отметил следующее: “В Сунтаре мне рассказывали, что около вершины Вилюя есть речка, называемая Алгый тимирнить (Большой котел утонул), впадающая в Вилюй. Недалеко от ее берега, в лесу, находится в земле огромный котел, сделанный из меди; из земли высовывается один только край его, так что собственная величина котла неизвестна, хотя рассказывают, что в нем находятся целые деревья…”

Долина смерти. Фото: paranormal-news.ru

Также загадочные котлы в долине упоминаются в письме некоего Михаила Корецкого из Владивостока. Там он рассказывает следующее: “Долина смерти” тянется вдоль правого притока реки Вилюй. Все три раза я был там с проводником якутом. Что касается таинственных объектов, их там, наверное, много, потому что за три сезона я видел семь таких “котлов”. Все они представляются мне совершенно загадочными: во-первых, размер — от 6 до 9 метров в диаметре. Во-вторых, изготовлены из непонятного металла. Металл не отламывается и не куется. Даже на стали молоток обязательно оставил бы заметные вмятины”.

По его словам, растительность вокруг “котлов” аномальная, более пышная: крупнолистные лопухи, очень длинные лозы, странная трава — выше человеческого роста в 1,5-2 раза. В одном из “котлов” они ночевали всей группой (6 человек).

“Ничего плохого не ощущали, никто после серьезно не болел. Разве что у одного из моих знакомых через три месяца полностью выпали все волосы. А у меня на левой стороне головы (я на ней спал) появились три маленьких болячки размером со спичечную головку каждая. Лечил я их всю жизнь, но они до сегодняшнего дня так и не прошли”, — писал Корецкий.

Долина смерти. Фото: https://www.rumbur.ru/

Исследователь древних культур Якутии Никита Архипов тоже писал о странных объектах: “Среди населения бассейна реки Вилюй издревле бытует предание о наличии в верховьях этой реки громадных бронзовых котлов-олгуев. Предание это заслуживает внимания, так как к этим предполагаемым районам местонахождения мифических котлов приурочено несколько речек с якутскими названиями “Олгуйдах”, что означает “Котельная”…”

В 1971 году были документально засвидетельствованы современными исследователями из города Мирный показания старого охотника-эвенка, который, побывав в Долине смерти, рассказывал им, что в районе междуречья Нюргун Боотур и Атарадак находится металлическая нора, в которой лежат промерзшие насквозь “шибко худые, черные одноглазые люди в железных одеждах”.

Свидетельства современников

Однажды летом кузнец горно-обогатительного комбината и его 14-летний сын принимали участие в сплаве леса на реке Ойлудах, которая протекает по Долине Смерти. В три часа ночи отец и сын стали свидетелями странного явления.

По их рассказам, на противоположном берегу реки раскинулся странный, полупрозрачный купол, растянувшийся на несколько километров. Светящиеся шары, которые сновали вокруг этого купола то вспыхивали, то угасали.

Остановившись на противоположном берегу реки метрах в пятидесяти, отец и сын сделали несколько снимков этого явления на цифровой фотоаппарат. Но вскоре они вынуждены были покинуть свое убежище, так как несколько вспышек были словно направлены в их сторону.

Позже, изучив снимки, исследователи пришли к заключению, что отец и сын стали свидетелями неизвестного природного явления. Именно в этих местах, по заключению геологов, очень часто находили холмы, в основном состоящие из железной руды, обладающей сильным магнитным притяжением. Возможно, что в местах скопления таких холмов в определенных условиях образовываются шаровые молнии, и притягиваются мельчайшие частицы воды. Вследствие этого и может возникнуть эффект какой-то полупрозрачной сферы с шаровыми молниями.

Долина смерти. Фото: https://dnevniki.ykt.ru/

Есть еще один странный случай встречи с необъяснимым: в октябре 2000 года старожил города Мирного, геолог с 50-летним стажем, опытный охотник Василий Трофимов стал свидетелем странного явления, напугавшего его до полусмерти. Заночевав на зимовье в 80 километрах от реки Олгуйдах, он проснулся оттого, что из избушки внезапно сбежала его лайка. Мужчина вышел наружу и увидел в темноте, как что-то или кто-то перемещается по верхушкам деревьев. Сами деревья не прогибались, но с них полностью скашивался иней. Шагающего таким образом объекта не было видно, но он, приблизившись к зимовью, перекрыл небо так, что исчезли звезды. Утром Василий обнаружил чистую от снега полосу по всему лесу, “покуда хватало глаз”.

Научный подход

Легенда о гигантских котлах до сих пор пользуется огромной популярностью. Кто-то считает, что это бывшая база инопланетян, кто-то считает котлы произведениями рук человека. Некоторые полагают, что это купола огромных подземных сооружений, и даже приводят рассказы об охотниках, которые якобы туда спускались. Самые продвинутые объясняют эти странные образования и губительное воздействие местности сбросом отработанных ступеней ракет и подземными атомными взрывами.

Долина смерти. Фото: https://www.rumbur.ru/

Все эти загадки могут иметь вполне земное происхождение. Дело в том, что нечто подобное регулярно наблюдается и в Горном Алтае, и в калмыцких Черных Землях. И там есть поляны, где громоздятся загадочные металлические конструкции то искореженные, поросшие мхом, а то и совсем новенькие. Но при этом на странных металлических обломках отчетливо читаются штампы российских и украинских заводов. Там тоже пересказываются истории о пастухах и охотниках, которые находили, например, небольшие серебристые цилиндры, не остывающие месяцами. Потом якобы эти люди умирали.

Государственный комитет по геологии и недропользованию РС(Я): Данная территория богата газовыми месторождениями. Возможно, что в результате выброса газа у людей возникали галлюцинации, они могли переночевать в пещере, в которой скапливался газ, например, метан, отравление которым может привести к летальному исходу.

Долина смерти. Фото: https://dnevniki.ykt.ru/

Что касается котлов, то один действительно был найден. В XVIII веке казаки нашли там медный котел диаметром 1,5–2 м. Кто его оставил, неизвестно, может быть, те же казаки. Что касается исполинских котлов и подземных городов, то практически вся территория справа от Вилюйского водохранилища охвачена сейсмопрофилированием, которое ведет “Якутгеофизика”. Кроме того, в этих местах велись буровые работы, и ничего подобного никто не видел.

В качестве таинственных “котлов” также вполне могли выступить фрагменты космических ракет, потерпевших крушение при запуске, или отделяемые ступени, а сохранившаяся в них повышенная радиоактивность так же логично объясняла бы “смертоносность” странных объектов. При этом Якутия вполне официально является одной из зон, где должны падать обломки носителе. Но дело в том, что некоторые приведенные рассказы относятся ко времени, когда никаких ракет еще не было в помине, как и ядерных бомб или атомных реакторов.

По материалам tainoe.ru, paranormal-news.ru

Отопительные котлы – виды, типы, фото, видео, системы и выбор

Дом еще только строится, все хлопоты касаются конструкции здания и других не менее важных проблем. Однако рано или поздно каждый владелец как частного дома, так и квартиры задумывается о системе отопления. Как и любая другая инженерная сеть, отопительная система требует повышенного внимания к деталям. Сердце системы отопления – это котел. Котлы очень важно выбирать правильно, чтобы в дальнейшем не возникло никаких проблем.

Существует огромное количество различных видов котлов

Сначала отметим преимущества создания автономной отопительной системы перед центральной:

  • Возможность включения и отключения отопления по необходимости/желанию – графика здесь нет.
  • Возможность регулировать температуру внутри помещений, которые отапливаются.
  • Если вы поставите двухконтурный котел, то можно оборудовать еще и горячее водоснабжение.
  • Чем отличаются котлы друг от друга?
  • Тип топлива
  • Что предлагает рынок

Чем отличаются котлы друг от друга?

Итак, мы начнем рассматривать котлы отопительные с технической точки зрения. Современные модели котлов бывают одноконтурными и двухконтурными. Первый вид служит только для отопительных целей, а второй способен еще и обеспечить дом горячей водой. В частных домах именно двухконтурные системы отопления применяются чаще всего. И это является верным решением, так как таким образом можно решить сразу две задачи, а использоваться будет лишь один котел. Однако двухконтурный котел отопления – дорогое оборудование, так что не каждый сможет его приобрести.

Одноконтурные котлы отопления – это эффективное решение, когда вся тепловая энергия, получаемая из энергоресурсов, будет идти только на отопления жилья.

Если же вам нужно горячее водоснабжение, то можно использовать дополнительный котел. Конечно, такая система не очень экономически выгодная, однако здесь присутствует удобство. Ведь вы сможете регулировать температуру теплоносителя каждого котла отдельно. Кроме того, котлами с бойлерами можно отапливать частный дом. А вот двухконтурные котлы отопительные можно ставить только в тех домах, помещения которых имеют площадь не больше 200 кв.м.

Основные узлы газового настенного котла

Следующий критерий касается конструкции котлов отопления. В зависимости от конструктивных особенностей и способа монтажа котлы могут быть напольными и настенными. Настенные обогревательные котлы для отопления обычно – прерогатива городских квартир. Такой котел не займет много места, поэтому его можно будет поставить в ванной или на кухне. Вам нужна будет только свободная часть стенки. В целом, настенный котел являет собой относительно недорогое и компактное устройство, которое полностью соответствует всем нормам и требованиям современности.

Напольные модели котлов являются более габаритными. Под такие котлы, как правило, делается прочное основание.

И самым оптимальным вариантом расположения таких котлов будет такое помещение, как кладовка или подсобка. Однако они должны быть оборудованы по всем требованиям.

Напольный котел

Тип топлива

Виды котлов отопления в зависимости от того, на каком топливе они работают, — это отдельная тема. Многие потребители не могут решить, какое же топливо им лучше всего использовать. Однако такой критерий является одним из самых важных. Именно топливо, которое вы будете использовать для отопления своего дома, и является определяющим экономии расходов на отопительную систему в процессе ее работы.

Кроме того, вид топлива очень часто обусловливает и мощность прибора отопления. Ведь каждый энергоноситель имеет свою собственную отдачу тепла.

Газовый котел

Первый вид, который мы рассмотрим, является и самым распространенным – это газовый котел отопления. Все дело в том, что такой энергоресурс, как газ, является самым дешевым и безопасным среди всех остальных, если, конечно, правильно подойти к работе оборудования. В современности газовые котлы отопления являют собой автономные установки, которые не требуют постоянно находиться рядом с ними. Нужно только поставить параметры работы и носителя тепла.

Рассмотрим техническое наполнение газовых котлов. Бывают разные варианты, отличающиеся друг от друга:

  • Нагревательный котел для отопления с естественной или принудительной циркуляцией. Отличительная черта в данном случае – это наличие или отсутствие циркуляционного насоса. Такой насос входит в конструкцию системы отопления, а в некоторых случаях – и в состав самого котла. К примеру, настенные модели сейчас практически все включают встроенные насосы.

Котел с циркуляционным насосом

  • Энергонезависимые и энергозависимые котлы. Разница таких устройств между собой в том, что в некоторых используются приборы от электротока, а в некоторых – не используются. Такие приборы – это различные электрические задвижки, датчики, блоки управления и т.д.
  • Особенности дымохода. Тут бывает два вида котлов – это дымоходные и турбинные. В турбинных приборах отведение продуктов горения будет осуществляться с помощью установленного вентилятора в дымоход.
  • Конструкционные особенности горелки. Горелка выступает важным элементом отопительного котла. Именно от горелки будет зависеть эффективность работы всей отопительной системы. Используется два вида горелок – это атмосферная и с наддувом. Атмосферная горелка подает воздух в топочную камеру за счет того, что работают естественные физические процессы. Такая горелка обладает простой конструкцией и бесшумной работой. Да и стоимость ее низкая. Что касается горелки с наддувом, то они обладает высоким коэффициентом полезного действия и компактностью. Однако такая горелка при работе будет шуметь, она дорогая и сложная в конструкции.

Далее рассмотрим электрический котел на отопление. Такие приборы занимают второе место по распространению. Работают они от электрической сети. В настоящее время все-таки еще наблюдается ситуация, когда в отдаленных от города районах нет проходящей газовой магистрали. Поэтому электрические котлы выступают своего рода спасением.

Электрический котел отопления

Электрические котлы обладают множеством преимуществ:

  • Простая конструкция. Тут не будет сложных компонентов, теплоноситель нагревается от обычных ТЭНов.
  • Электрокотлы – экологически безопасные. Они не выбрасывают продуктов сгорания, не сжигают кислород, а работа их – бесшумна.
  • Простота установки. Если вы хотите сэкономить денежные средства, то это как раз ваш вариант. Ведь монтаж электрического котла можно осуществить самостоятельно без вмешательства специалистов.

А что касается недостатков, то они касаются стоимости электроэнергии. Зимой счета за свет не будут вас радовать.

Рассмотрим теперь принцип работы электродных котлов отопления. Они не очень распространены, однако если сравнивать их с предыдущим вариантом, то они безопаснее и обладают более продолжительным сроком эксплуатации. Безопасность здесь увеличивается тем, что нет ТЭНов – а в теплоноситель установлены электроды. Они создают процесс ионизации воды, ионы идут к электроду, за счет этого и происходит выделение тепловой энергии.

Электродные котлы отопления

Как показывают отзывы, эффективность работы электродных котлов отопления зависит во многом от качества носителя тепла.

Придется постоянно переналаживать такое оборудование, следить, чтобы качество воды было высоким. Ведь вода, которая будет сюда поступать, будет меняться не только от времени года, но и даже от времени суток. И параметры работы будут прямым образом зависеть от параметров воды. Контролировать подобное соотношение сложно, а иногда – это и невозможно.

Теперь рассмотрим твердотопливные типы котлов отопления. Еще с древности это отопительное оборудование было распространенным. Однако современная газификация и электрификация сделали свое дело – и твердотопливное оборудование было вытеснено. В современности же твердотопливные котлы разделяются в зависимости от материала – энергоносителя:

  • Каменный уголь и кокс.
  • Дрова.
  • Пеллеты.
  • Комбинированные. В настоящее время комбинированные котлы стали очень популярными, так как здесь есть несколько вариантов, удобных для пользователей.

Фото котлов отопления на твердом топливе можно посмотреть ниже. В принципе, с такими котлами будет много мороки – о топливе нужно позаботиться в плане места хранения, да и за самим котлом нужно следить. Именно поэтому выбирать такой котел следует с ответственностью и строгостью.

Отопительный котел на твердом топливе

Чтобы выбрать твердотопливный котел, нужно выбрать то топливо, которое вам будет удобно доставать. Это будет удобно не только с позиции экономии, но и с позиции простоты доставки.

Еще один вид – это жидкотопливный котел системы отопления. Такой вариант не является очень простым. Функционируют такие котлы на дизельном топливе, а цена такого топлива постоянно растет. Да и солярку нужно хранить – сделать специальное для этого помещение, которое будет соответствовать всем нормам и требованиям. Но солярке нужно отдать должное – теплоотдача такого топлива при сгорании очень высока. Именно поэтому эффективность работы котлов на жидком топливе будет самой высокой. Экологичность таких котлов низкая. Ведь продукты сгорания будут прямым образом попадать в атмосферу.

Жидкотопливный котел

Что предлагает рынок

Ниже можно посмотреть видео о разнообразии видов отопительных котлов. Выбор котлов – просто невероятный по своим масштабам. Если пользователь не является специалистом, то ему будет очень трудно не потеряться в многообразии моделей. Но есть несколько советов, которые помогут избежать неправильного выбора котла:

  • Если вы выбрали котел, следует обязательно убедиться, что он относится к брендовым изделиям. Ведь такие компании гарантируют качество товаров.
  • Проследите, чтобы был сертификат качества.
  • Предварительно оцените отзывы о той или иной модели котла – и лучше, если это будут отзывы знакомых и друзей.
  • Поинтересуйтесь, есть ли в вашей местности сервисная служба компании, которая произвела на свет ваш новый котел. Ведь в дальнейшем вам может потребоваться обслуживание, а то и ремонт.

Всегда вопрос выбора оборудования, отопительного – в частности, являлся одним из самых важных. Но и сложных. Если рассматривать котлы отопления, то лучше всего на профессиональном уровне. И если вы собираетесь покупать котел, то обязательно посоветуйтесь с профессионалами. Они помогут сделать вам правильный выбор, дабы избежать проблем в дальнейшем.

Boiler – Bilder und Stockfotos

45.191Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 45.191

boiler Stock-Fotografie und Билдер. Odersuchen Sie nach heizung oder heizungsanlage, um noch mehr faszinierende Stock-Bilder zu entdecken.

frau einstellung Temperatureprogramm auf elektrokessel – фото и фото котла

Frau Einstellung Temperaturprogramm auf Elektrokessel

kesselraum – boiler stock-fotos und bilder

Kesselraum

wasserhahnheizung und siphon – boiler stock-fotos und bilder

Wasserhahnheizung und Siphon

gaswasserkessel an der wand – boiler stock-fotos und bilder

Gaswasserkessel an der Wand

gaskessel und elektrischer warmwasserbereiter. hausofen, tank isoliert auf blauem hintergrund. система der kombiheizung. интеллигентнее gaskessel мит brenner für warmwasserbereites wasser мит heißem, kaltem rohr und steuerung. вектор. – котел сток-графика, -клипарт, -мультики и -символ

Gaskessel und Elektrischer Warmwasserbereiter. Hausofen, Tank…

techniker überprüft eine alte ölheizung – фото и фото котла

Techniker überprüft eine alte Ölheizung

heizraum mit heiz- und kühlsystemtechnologien – фото котла und bilder

Heizraum -serwatersystems mit Heiz00technund котёл стоковые фото и изображения

Tankless Warmwasserbereiteter

kesselraum – gasheizung, 3d-иллюстрация – котлы стоковые фото и изображения

Kesselraum – Gasheizung, 3D-Illustration

industrielle innenraum und rohren – boiler stock-fotos und bilder

Industrielle Innenraum und Rohren

luftwärmepumpen neben dem haus – boiler stock-fotos und bilder

Luftwärmepumpen neben dem Haus

eine kesselheizung mit hackschnitzeln – boiler stock -fotos und bilder

eine Kesselheizung mit Hackschnitzeln

elektrische wasser-heizung – фото котлов и фото

Elektrische Wasser-Heizung

weißer moderner gas-warmwasserbereiter am küchenschrank – котлы Stock-fotos und bilder

Weißer moderner Gas-Warmwasserbereeiter am Küchenschrank

комби-сервис на природном газе – стоковые фото и изображения котлов

комби-сервис на природном газе

lineo editable stroke – sanitärliniensymbole – котловой сток-график, -клипарт, -мультфильмы и -символ

Lineo Editable Stroke – Sanitärliniensymbole

электрический котел, durchlauferhitzer, isoliert auf weißemhintergrund. – фото и фото котлов

Elektrischer Boiler, Durchlauferhitzer, isoliert auf weißem…

durchlauferhitzer – фото и фото котлов

Durchlauferhitzer

durchlauferhitzer an der wand des hauses montiert – котлы стоковые фотографии и изображения

Durchlauferhitzer an der Wand des Hauses montiert

котел-raum – котел сток-графика, -клипарт, -мультфильмы и -символ

Boiler-Raum 00002 genieprüungurf3 в 900 und wartung technische daten der systemausrüstung kondensator wasserpumpe und rohrleitungsluftkompressor system. – фото и фото котла

Ingenieur Überprüfung und Wartung technische Daten der Systemausrü

doppelkreis-gaskessel in einem neuen haus für winterheizung und warmwasserbereitung – котлы Stock-fotos und Bilder

Doppelkreis-Gaskessel in einem neuen Haus für Winterheizung und… und bilder

Eine Nahaufnahme eines Warmwasserbereiters, der Wasser auf das…

zentralheizung – фото котла и изображение

Zentralheizung

tank für indirekte heizung von kessel, durchflussfilter für die reinigung, kesseltohrund Stockke zähler im zähler и изображение

Tank für indirekte Heizung von Kessel, Durchflussfilter für die. ..

ofen wartungsarbeiten geschlossen – фото и изображения котлов

Ofen Wartungsarbeiten geschlossen

lineo editable stroke – sanitärliniensymbole – котловой сток-график, -клипарт, -мультфильмы и -02 символ Lineo Editable Stroke – Sanitärliniensymbole

heizraum – haus heizung, 3D-иллюстрация – фото и изображения котлов

Heizraum – Haus Heizung, 3D-иллюстрации

heizsystem, 3D-иллюстрации – стоковые фото и изображения котлов

Heizsystem, 3D-иллюстрация

Moderne Gas-Wasser-Heizung – фото и изображения котлов

Moderne Gas-Brennwertkessel

moderne gas-wasser-heizung – фото и изображения котлов и изображения фото и изображения котлов

Gas Wasser Heizung Kessel

moderne gaskessel auf blauer wand, 3d abbildung – котлы стоковые фотографии и изображения

Moderne Gaskessel auf blauer Wand, 3d Abbildung

klempner reparieren eine hot-wasser-heizung – котлы стоковые фото и изображение

Klempner reparieren eine hot-Wasser-Heizung

feuer auf gasherd mit dunklemhintergrund – фото и фото котла

Feuer auf Gasherd mit dunklem Hintergrund

industrielles inneres von wasserpumpe, ventilen, manometernelle – фото и фото котла Industrivon 02 90 Wasserpumpe, Ventilen, Manometern

weiß-sofort-wasser-heizung mit leistungsschalter an der wand des badezimmers mit freiem kopierplatz installiert. sicherheit erstes konzept. – фото и фото котлов

Weiß-Sofort-Wasser-Heizung mit Leistungsschalter an der Wand des…

gaskessel und warmwasserbereiter. hausofen isoliert auf blauem hintergrund. система der kombiheizung. Weißer Intelligenter gaskessel mit brenner für wärmewasser mit heißem und kaltem rohr und steuerung. вектор – котел сток-графика, -клипарт, -мультфильмы и -символ

Gaskessel und Warmwasserbereiter. Hausofen isoliert auf blauem…

gasheizung kessel flammen – фото и изображения котлов

Gasheizung Kessel Flammen

Термостат ingenieur anpassen – фото и изображения котла

Термостат Ingenieur anpassen

ein hocheffizienzofen für zu zu Hause. zweistufige elektronisch kommutierte motoren des ofens – фото и фото котлов

Ein Hocheffizienzofen für zu Hause. Zweistufige elektronisch…

gas-hauskessel mit elektronischem bedienfeld an der hauswand. – фото котла и изображение

Gas-Hauskessel mit elektronischem Bedienfeld an der Hauswand.

berlin, wasserwerk во фридрихсхагене, kesselhaus – котел сток-графика, -клипарт, -мультфильмы и -символ

Berlin, Wasserwerk in Friedrichshagen, Kesselhaus

arbeiter richtet neuen gaszentralheizungskessel für zu hause ein – boiler stock-fotos und bilder

Arbeiter richtet neuen Gaszentralheizungskessel für zu Hause ein

klempner repariert einen warmwasserbereiter – boiler stock-fotos und bilder

Klempner repariert einen Warmwasserbereiter

Holzpellets in den Händen – котлы со стоковым фото и изображением

Holzpellets in den Händen

weibliche hand setzt термостат von elektrischen warmwasserbereiter (kessel) в экономичном режиме. – фото и фото котлов

Weibliche Hand setzt Thermostat von elektrischen…

Промышленный газовый котел – котел фото и фото

Промышленный котел газовый Kochfeld

fachkundiger klempner, der den kessel mit einem stethoskop überprüft – котёл Stock-fotos und bilder

Fachkundiger Klempkner , der Kessel mit einem Stethoskop überprü

tragbare öl-heizkörper Heizung System Doodle Symbol von Hand gezeichnet illustration – котёл Stock-grafiken, -clipart, -cartoons und -symbole

Tragbare Öl-Heizkörper Heizung System Doodle Symbol von Hand…

Home Interior mit Boiler System im Keller – фото и фото котла

Home Interior mit Boiler System im Keller

Семья в доме в зимнем климате, es ist kalt, sie frieren und sparen energie – Фото котла и фотография

Familie zu Hause in Winterkleidung, es ist kalt, sie frieren und…

professionalelle klempner-prüfung eines kesselbedienfelds – котлы фото и фото

Professionelle Klempner-Prüfung eines Kesselbedienfelds

демпфер aus dem rohr. под друк в дер produktion. Фабрикзусамменбрух. газлек. leckage von dumpf in wärmeleitung inneindustriegas mit viel rohrleitung. dumpfventilleitungen im werk – стоковые фотографии и изображения котлов

Dampf aus dem Rohr. unter Druck in der Produktion….

Технический инженер по строительству – фото и фото котлов

Технический по строительству по строительному проекту

Gaskesselsymbole setzen umrissvektor. zimmer hlk – графика котла, клипарт, мультфильмы и символы

Gaskesselsymbole setzen Umrissvektor. Zimmer HLK

реалистичная векторная иллюстрация kesselsatz. elektrischer warmwasserbereiter für komfortablen haushalt isoliert – котел сток-графика, -клипарт, -мультфильмы и -символ

Реалистическая Кессельзац-Вектор-Иллюстрация. Elektrischer…

Mann Hände Ambiente die Temperatur des Wasser im Elektrischer Wasserkocher – фото и фото котла

Mann Hände Ambiente die Temperatur des Wasser im Elektrischer…

mannliche finger schalten tankless warmwasserbereiter Temperature – котёл Stock-fotos und Bilder

Männliche Finger schalten Tankless Warmwasserbereiteter Temperatur

flache designcartoon stil illustration векторный набор schwarz gusseisen leeren kochtopf, кемпинг kessel, eisen hexe kessel. – котел сток-графика, -клипарт, -мультики и -символ

Flache Designcartoon Stil Illustration Vector Set schwarz…

от 100

Котлы фото и премиум -картинки с высоким разрешением

  • Creative
  • Редакция
  • Видео
  • Лучший матч
  • новейшие
  • Старый
  • Самый популярный
  • . месяцыПользовательский диапазон дат

    • Без лицензионных отчислений
    • Управляемые права
    • РФ и ринггиты

    Выберите бесплатные коллекции >Выберите редакционные коллекции >

    Встраиваемые изображения

    Просмотрите 11 154

    котлов доступных стоковых фотографий и изображений или выполните поиск по запросу «домашний водонагреватель или промышленный котел», чтобы найти больше отличных стоковых фотографий и изображений. жилой водонагреватель – котел стоковые картинки, лицензионные фото и изображения мужчина светит фонариком на водонагреватель – котел стоковые картинки, лицензионные фото и изображения водонагреватель внутри здания – котел стоковые картинки, лицензионные фото и изображениястационарный инженер за работой – котел стоковые картинки, лицензионные фото и изображениябесстенковый водонагреватель – котел стоковые картинки, лицензионные фото и изображенияуслуги на новой фабрике – котел сток картинки, фотографии без лицензионных платежей и изображения – бойлер: стоковые фотографии, фотографии без уплаты роялти и изображения Молодой инженер-теплотехник – котел стоковые картинки, лицензионные фото и изображения инженер, обслуживающий котел центрального отопления – котел стоковые картинки, лицензионные фото и изображения , лицензионные фото и изображениясолнечный теплотехник – котел стоковые картинки, фото и изображения без лицензионных платежей после душа – котел стоковые картинки, лицензионные фото и изображения техник – котел стоковые фотографии, лицензионные фото и изображения мужчина техник, работающий в котле в белой комнате – котел стоковые картинки, лицензионные фото и изображения & imagesboiler использует женскую руку – котел стоковые картинки, фотографии без лицензионных платежей и imageshot резервуар для воды внутри дома, подключенный к sol ар панели. Солнечный водонагреватель. – котел стоковые картинки, фотографии без лицензионных платежей и изображенияжилой конденсационный гибридный безрезервуарный водонагреватель Фотографии и изображения без лицензионных платежейКонсультант по энергетике обсуждает использование энергоэффективного котла с женщиной в доме – котел стоковые фотографии, фотографии без лицензионных платежей и изображения котел стоковые картинки, фотографии и изображения без лицензионных платежей -бесплатные фото и изображениястационарный инженер за работой – котел стоковые фотографии, лицензионные фото и изображениятехник ремонт га котёл стоковые фотографии, лицензионные фото и изображенияотопление биржа инспекция – котел стоковые картинки, лицензионные фото и изображениякотел значок плоский графический дизайн – котел стоковые иллюстрациикотельная в новостройке дом – котел стоковые картинки, фото и изображения без лицензионных платежейteamwork в котельной – котел стоковые фотографии, лицензионные фото и изображения газовый котел пламя крупным планом бесплатные фото и изображениясантехника иконки – котел стоковые иллюстрациитермальная электростанция – котел стоковые картинки, фотографии без уплаты роялти и изображениямать и сын наблюдают, как отец проверяет резервуар для горячей воды с приложением энергии на цифровом планшете – котел стоковые картинки, фотографии и изображения без уплаты роялти – котёл стоковые иллюстрациикотёл (изолированный с обтравочным контуром на белом фоне) – котел стоковые картинки, фотографии без лицензионных платежей и ima gesboiler техник – котел стоковые фотографии, лицензионные фото и изображения, стоковые фотографии и изображения без лицензионных платежей Бесплатные фото и изображениятехник ремонт водонагревателя – котел стоковые картинки, фото и изображения без уплаты роялтитермостат на простой белой стене – котел стоковые картинки, фото и изображения без уплаты роялти молодая деловая женщина, работающая с шаровыми кранами на заводе – котел: стоковые фотографии, фото и изображения без уплаты роялти – два котла – котел котел: стоковые фотографии, лицензионные фото и изображениятехник, проверяющий систему s – отопление и охлаждение – котел стоковые иллюстрациитепловая электростанция – котел стоковые фотографии, фотографии и изображения без уплаты роялти из 100

    Бесплатные изображения и картинки котла | Без лицензионных отчислений

    Котел

    Внутри котла

    Котельная 1

    Промышленный котел 1

    Старый гейзер

    Старый котел

    Котел

    Старая печь

    Круглый круглый

    Самовар

    Мужчина проверяет трубы

    Бизнесмен в каске с документами

    Шугаринг клена в Квебеке, Канада

    Мужчина проверяет трубы

    Дровяная печь, Антиквариат, Котел, Газ

    Бизнесмены в касках рассматривают документы

    Разнорабочий

    Большой котел

    Изображение перерыва на кофе

    Набор эскизов нездоровой пищи

    Фон бытовой бытовой котельной

    Веселый ремонтник с гаечным ключом

    Веселый ремонтник с гаечным ключом

    Промышленный фон

    Схема паровоза Джорджа Мура

    Кастрюля, Посуда и формы для выпечки, Металл, Сталь

    Сумка, портмоне, модный аксессуар, рюкзак

    Промышленный котел 4

    Промышленный котел 2

    Промышленный распад

    Дыхание локомотива

    Чайная фляжка крупным планом

    Техник по ремонту электрического котла

    Сантехник ремонтирует электрический котел с помощью гаечного ключа

    Техник ремонтирует электрический котел

    Мужчина-сантехник держит буфер обмена и проверяет электрический котел

    Машинный котел для нагрева воды на промышленном предприятии

    Сантехник ремонт водонагревателя

    Сантехник, устанавливающий водонагреватель

    Руки человека с гаечным ключом перед электрическим котлом

    Мужчина-сантехник с буфером обмена смотрит на электрический котел

    Сантехник с буфером обмена смотрит на электрический котел

    Разнорабочий в синем комбинезоне ремонтирует радиатор

    Набор иконок для линии приготовления пищи

    Взрослый сантехник-мужчина пишет в блокноте и проверяет электрический бойлер в ванной

    Частичный вид сантехника, пишущего в буфер обмена и проверяющего электрический бойлер в ванной

    Рука сантехника регулирует температуру электрического котла

    Сантехник смотрит на электрический котел

    Рабочий чинит электрический котел с помощью отвертки

    Рабочий регулирует температуру водонагревателя

    Сантехник смотрит на электрический котел

    Строитель или сантехник, работающие в помещении

    Строитель или сантехник, работающие в помещении

    Коллаж плотника за работой

    Техник показывает большой палец вверх у водонагревателя

    Техник по обслуживанию водонагревателя

    Техник, обслуживающий водонагреватель

    13.

    520 Паровой котел Стоковые фото, картинки и изображения

    Старинные портативные паровые двигатели, вектор гравировки

    Современная промышленная котельная с компрессорным оборудованием. пульт управления

    Оборудование котельной для современной системы отопления

    Современное оборудование котельной для системы отопления. трубопроводы, водяной насос, клапаны, манометры

    Система отопления дома со многими стальными трубами, манометрами и металлическими трубками, селективный фокус, тонированный

    Крупный план манометра, труб и вентилей системы отопления в котельной

    АЭС – схема системы электростанции

    Газовые котлы в газовой котельной

    Украина. современное котельное оборудование – горелка котла большой мощности

    Пневматический регулирующий клапан в системе парового отопления

    Система водоподготовки для котельной.

    Котлы газовые в газовой котельной для производства пара

    Инженер по обслуживанию, проверка технических данных оборудования системы отопления в котельной

    Фон винтажный стимпанк из паровых труб и манометра

    Манометр с помощью измерения давления в производственном процессе. рабочий или оператор, контролирующий процесс добычи нефти и газа с помощью датчика для рутинной записи и анализа процесса добычи нефти и газа.

    Промышленный датчик (манометр) на черном фоне. Промышленный измерительный прибор.

    Нефтеперерабатывающий завод с промышленным котлом ночью

    Шаблон эмблемы с ретро-поездом. железная дорога. локомотив. элемент дизайна для логотипа, этикетки, эмблемы, знака. векторная иллюстрация

    Россия, санкт-петербург, 15 ноября 2017 г. – артиллерийское орудие, поезд, улица, железнодорожный музей

    Промышленный котел на ТЭЦ.

    Термометр в отрасли трубопроводных систем крупным планом.

    Старинный паровой двигатель, изолированный на белом фоне

    Крупный план манометра, труб и вентилей системы газового отопления в котельной

    Крупный план манометра, труб и вентилей кранов системы отопления в котельной

    Паровоз

    Винтажный черный паровоз

    Современное котельное оборудование для трубопроводов системы отопления, клапаны, манометры

    Паровой котел

    Газовые котлы

    Интерьер автономной современной газовой котельной с манометрами, клапанами, насосами и теплоизоляцией на трубопроводах

    Очистка промышленного парового котла

    Современное котельное оборудование системы отопления. трубопроводы, водяной насос, клапаны, манометры.

    Автономная современная газовая котельная с манометрами, клапанами, насосами и трубопроводами

    Современное котельное оборудование для системы отопления. трубопроводы, водяной насос, клапаны, манометры.

    Газопаровой котел

    Газовые котлы в газовой котельной для производства пара

    Промышленные горелочные газовые котлы

    Газопаровой котел

    Паровоз

    Расширительные баки в котельной

    Система отопления в котельной

    Котел промышленный на дульном топливе паровой

    Паровой котел электростанции

    Фрагмент труб химического завода

    Нефтеперерабатывающий завод с генератором

    Трубы городской газовой котельной в морозный день

    Инженер покрасил промышленный паровой котел

    Водонагреватель в современной котельной

    Иллюстрация ретро поезд, изолированные на белом фоне. элемент дизайна для логотипа, этикетки, эмблемы, знака. иллюстрация

    Газовые котлы

    Интерьер автономной современной газовой котельной Оборудование для системы отопления с манометрами, клапанами, насосами и теплоизоляцией на трубопроводах.

    Векторная иллюстрация высокоскоростного локомотива в стиле винтажной гравюры

    Трубопроводы и КИП ТЭЦ, современный завод медный трубопровод системы отопления в котельной

    Оборудование котельной для современной системы отопления

    Инженер по обслуживанию проверяет технические данные оборудования системы отопления в котельной

    Иллюстрация ретро-поезда на белом фоне. элемент дизайна для логотипа, этикетки, эмблемы, знака. векторная иллюстрация

    Современное котельное оборудование для системы отопления. трубопроводы, водяной насос, манометры.

    Паровоз

    Крупный план манометра, труб и вентилей системы отопления в котельной

    Винтажный шаблон дизайна паровоза. значок поезда или транспорта.

    Векторная красочная страница с 3d моделью поезда и ярким пейзажем. красивая векторная иллюстрация с путешествием на поезде. старинный ретро поезд графический вектор.

    Ретро-паровоз, винтажный эскиз поезда, векторная иллюстрация

    Жозефина паровой двигатель, восстановленный Фредом Дибной, который использовался для работы местной гончарной мастерской wetheriggs недалеко от Пенрита, которая сейчас закрыта.

    Тепловая электростанция с дымоходами, промышленный ландшафт.

    Промышленное устройство измерения давления – манометр

    Старинный паровой двигатель, изолированный на белом фоне

    Подвал дома с котлом и водопроводными трубами. сантехник ремонт системы электрического отопления. векторный мультфильм интерьер котельной в подвале дома с обогревателем и техником с гаечным ключом

    Ряд промышленных водогрейных котлов в современной теплице

    Паровоз на белом фоне 3d иллюстрация

    Насос, манометр, трубы и вентили системы отопления в котельной.

    Оборудование котельной для современной системы отопления

    Газотурбинная электростанция в сумерках с сумеречным обеспечением всего завода

    Водогрейный котел. котельная с системой отопления.

    Современный фиолетовый паровой утюг на белом фоне

    Оборудование котельной для современной системы отопления

    Электростанция на биомассе в простом графическом виде

    Автономная система отопления в котельной

    Трубопроводы и КИП ТЭЦ, современный завод

    В отдельном здании промышленные газовые горелки для отопления комплекс

    Паровая машина, старинный поршневой насос. векторная ручная иллюстрация в винтажном гравированном стиле. изолированные на белом фоне.

    Женщина переключает котел на более высокую или более низкую температуру. концепция энергосбережения.

    Техник проверяет узлы системы водоснабжения. современный промышленный фон.

    Автономное отопление в современном доме

    Промышленное котельное оборудование; крупный план

    Сантехнические услуги. медный трубопровод системы отопления котельной

    Интерьер заброшенного промышленного здания. старая поврежденная котельная. старые ржавые промышленные трубы. старый центр управления в котельной с трубами и круглыми водопроводными кранами.

    Индикатор часового типа.

    Сантехнические услуги. трубопровод из нержавеющей стали и расширительный бак системы отопления в котельной №

    Старый локомотив, кинозвезда

    Гравированное изображение старинного американского локомотива из книги викторианской эпохи, датированной 1883 годом.

    Эскиз. паровоз на белом фоне

    Бытовая кулинария пароварка с тремя прозрачными контейнерами, изолированные на белом фоне.

    Старый гидроаккумулятор медленно ржавеет и гниет

    Современная автономная система отопления в котельной.

    Нефтеперерабатывающий завод в сумерках на фоне неба.

    Промышленные трубы из нержавеющей стали, подсоединенные к коммерческому холодильному агрегату для систем вентиляции и кондиционирования

    Паровозный транспорт. нарисованная вручную векторная иллюстрация

    Набор старых поездов. рисунок локомотива. паровой транспорт. векторная графика для дизайна

    Фотоальбомы

      • Все фотоальбомы
        • страниц
          • Без категории (2)
          • О (1)
          • Усыновить бабушку и дедушку (1)
          • Бойлерные католики Гонки (1)
          • Бойлер Католики Социальные сети (1)
          • Студенческая организация католиков котлов (1)
          • Мосты гостеприимства (1)
          • Католическая молодежь (аспиранты и молодые специалисты) (1)
          • Превозносить хвалу и поклонение (1)
          • Фонды для гаитян (1)
          • Испаноязычные католики (1)
          • Индонезийские католики (1)
          • Литургические служения (1)
          • МАРК Репетиторство (1)
          • Музыкальное общение с пожилыми людьми (3)
          • Новый резидент (1)
          • Новый студенческий ночлег (студенческий персонал) (1)
          • Ордо взрослых христианских инициаторов (OCIA), ранее RCIA (1)
          • Воскресный ужин (1)

    • Социальные сети

      до н. э.

    • Галерея

      Посмотреть больше

    • Мастерская венков Адвента и благословение

      Посмотреть больше

    • Мосты гостеприимства

    • Литургические служения

      • Узнать больше

    Котлы – Наглядная энциклопедия химического машиностроительного оборудования

    Котлы и жидкостные нагреватели вырабатывают тепло для использования в других операциях. Эти два типа оборудования отличаются текучей средой, используемой для передачи этого тепла. В оглавлении ниже приведены ссылки на различные типы котлов. Каждый тип оборудования обычно имеет разделы с общей информацией, сведениями о конструкции оборудования, примерами использования и преимуществами/недостатками.

    Промышленный котел
    (Copyright Cici Coiler Rooms, Inc., Evansville, IN)

    СОДЕРЖАНИЕ

    • Паровые котлы
    • Отопленные тепловые котлы
    • . Паровые котлы нагревают воду для производства пара, который затем используется для выработки энергии или тепла для других процессов.

      Паровой котел
      (Авторское право Cici Boiler Rooms, Inc., Эвансвилл, Индиана)

      Общая информация

      Котлы используются для производства пара, который затем обеспечивает тепло или электроэнергию. В котле вода превращается в пар. Этот пар проходит через нагревательный аппарат, которым может быть любое оборудование, для работы которого требуется пар. Охлажденный пар затем конденсируется в воду и возвращается в котел, чтобы снова запустить цикл.

      Схема котла

      Конструкция оборудования

      Все паровые котлы имеют четыре независимые системы. Система питательной воды подает воду в котел, топливная система транспортирует топливо, система тяги регулирует поток воздуха для сжигания топлива, а паровая система собирает и регулирует производимый пар. Наиболее распространенными видами топлива являются уголь, природный газ и нефть.

      Существует три основных типа паровых котлов: жаротрубные, водотрубные и чугунные.

      На приведенной ниже схеме показаны компоненты жаротрубного котла. В жаротрубных котлах дымовые газы проходят внутри труб для нагрева окружающей воды.

      Схема дымотрубного котла
      (Авторское право Cici Boiler Rooms, Inc., Evansville, IN Жаротрубный котел

      В водотрубных котлах вода проходит внутри труб, а тепло выходит наружу, как показано на видео выше. Чугун котлы аналогичны водотрубным котлам, но вода находится в чугунных секциях, а не в трубах.0003 Водотрубный котел

      Примеры использования

      Большинство жаротрубных котлов являются переносными и используются на нефтяных месторождениях, лесопильных заводах и на строительных площадках для выработки тепла или электроэнергии. Водотрубные и чугунные котлы могут работать на твердом топливе или на стандартном жидком и газообразном топливе. Расположенный ниже водотрубный котел работает на газовом топливе и является частью когенерационной установки, где тепло от топлива одновременно преобразуется в электрическую и тепловую энергию.

      Водотрубный котел
      (Авторское право SICESGROUP, Италия)

      Преимущества

      • Вода и топливо, единственные два источника питания для этого типа котла, имеются в изобилии и недороги.
      • Способны работать с большими объемами и высоким давлением.

      Недостатки

      • Может подвергаться коррозии в периоды простоя.
      • Вода должна быть обработана для предотвращения накопления.
      • Всегда есть потери тепла.

      Котлы-утилизаторы

      На рисунке ниже показаны огромные размеры некоторых промышленных котлов-утилизаторов.

      Котел-утилизатор
      (авторское право Babcock & Wilcox Volund A/S, Эсбьерг, Дания)

      Общая информация

      Экологические и экономические соображения способствовали разработке котла, в котором повторно используются побочные продукты. Котлы-утилизаторы перерабатывают тепло, пар или горючие побочные продукты других процессов для получения энергии.

      Конструкция оборудования

      Из-за нетрадиционного источника топлива котлы-утилизаторы имеют уникальную конструкцию. Котлы-утилизаторы обычно имеют большую всасывающую способность, чем котлы других типов, потому что поступающее топливо не очень эффективно.

      Отработанный пар или другое топливо поступает через впускной канал и направляется в подогреватель, где сжигаются любые горючие материалы. Образующиеся газы проходят через серию труб высокого и низкого давления для нагрева воды, содержащейся в резервуарах. Образовавшийся пар выходит через выходную трубу.

      Схема котла-утилизатора
      (авторское право Babcock & Wilcox Volund A/S, Esbjerg, Дания)

      Примеры использования

      Котлы-утилизаторы используются во многих отраслях промышленности. На сталелитейных заводах две печи снабжают теплом один котел. Источники энергии извлекаются из выхлопных газов дизельных двигателей, рудоперерабатывающих заводов и цементных печей. Эти котлы также распространены в бумажной и деревообрабатывающей промышленности. Показанный ниже котел представляет собой котел-утилизатор, работающий на хвостовом газе. Хвостовой газ, содержащий CO, сжигается в камере сгорания вместе с топливом нефтеперерабатывающего завода для производства пара.

      (Авторское право Alstom Power Inc. , Energy Recovery, Wexford, PA)

      Котлы-утилизаторы перерабатывают отработанное топливо в результате процессов соединения. На рисунке ниже показан пример котла-утилизатора, который можно использовать как для электростанций, работающих на утилизаторах, так и для газовых турбин.

      Котлы-утилизаторы
      (авторское право Babcock & Wilcox Volund A/S, Эсбьерг, Дания)

      Преимущества

      • Переработка отходов.
      • Хорошо для окружающей среды и бизнеса.

      Недостатки

      • Зависит от других процессов для топлива и тепла.
      • Побочные продукты других процессов не являются наиболее эффективными горючими источниками топлива; следовательно, котлы-утилизаторы менее эффективны, чем котлы других типов.

      Тепловые жидкостные нагреватели

      Общая информация/Конструкция оборудования

      Тепловые жидкостные нагреватели аналогичны другим котлам в том, что тепло вырабатывается для использования в удаленном применении. Однако в тепловых жидкостных нагревателях генерируемое тепло переносится не водой, а другими жидкостями.

      Тепловые жидкостные нагреватели обычно представляют собой жидкостные трубные котлы, сравнимые с водотрубными паровыми котлами. Наиболее распространенными источниками тепла являются газ и мазут, а также электричество. Показанный ниже нагреватель теплоносителя используется на асфальтовом терминале. Нагреватель на жидком или газовом топливе использует термальные жидкости для перекачки генерируемого тепла в резервуары-аккумуляторы, теплообменники или парогенераторы.

      Термический нагреватель жидкости
      (Авторское право Heatec Industries, Inc., Чаттануга, Теннесси)

      Преимущества

      • Лучше, чем паровые котлы, если процесс протекает при температуре около или ниже точки замерзания воды или выше 700°F.

      Недостатки

      • Термальные жидкости обычно не переносят тепло так же хорошо, как вода.
      • Серьезные проблемы с локализацией теплоносителей при высоких температурах включают коррозию, эрозию и замерзание. Другие проблемы связаны с токсичностью, взрывоопасностью и запахом.
      • Термальные жидкости и оборудование стоят дорого.

      Благодарность

      • Aalborg Keystone, Inc., Эри, Пенсильвания, теперь часть Альфа Лаваль
      • Alstom Power Inc., Energy Recovery, Вексфорд, Пенсильвания, теперь часть Schmidtsche Schack
      • Babcock & Wilcox Volund, Дания
      • Cici Boiler Rooms, Inc., Evansville, IN
      • Heatec Industries, Inc., Чаттануга, Теннесси, теперь часть Astec Industries
      • SICESGROUP, Варезе, Италия Элонка, Стивен М. и Энтони Л. Кохан. Вопросы и ответы по стандартным отопительным и энергетическим котлам. Нью-Йорк: McGraw-Hill, 1984. Печать.
      • Ganapathy, V. Настольная книга котлов-утилизаторов. Englewood Cliffs: Prentice-Hall, Inc., 1991. Печать.
      • Джексон, Джеймс Дж. Эксплуатация парового котла, 2-е изд. Englewood Cliffs: Prentice-Hall, Inc., 1987. Печать.
      • Кохан, Энтони Л. Руководство оператора котла, 4-е изд.

    • Вам может понравится

    Дизайн комнаты 12 кв м для двух: фото вариантов оформления спальни, особенности ремонта и планировки

    09.06.2023

    Дизайн кухни 15 кв: Дизайн кухни 15 кв метров: проекты и фото интерьера кухни 15 метров с диваном, барной стойкий, кухни-гостиной и другие варианты

    12.07.2023

    Комната с аркой: Арка дизайн интерьера для зала (61 фото)

    15.02.2023

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
