Содержание

Как подобрать расширительный бак для бойлера косвенного нагрева

Содержание

Для чего нужен расширительный бак для БКН
Как рассчитать объём расширительного бака для БКН
Схема подключения бойлера с расширительным баком

Необходимость в расширительном баке для ГВС постоянно оспаривается. Причем у многих опытных сантехников включение узла в систему горячего водоснабжения вызывает как минимум недоумение. С другой стороны, многие производители сантехнического оборудования рекомендуют установить бак для бойлеров косвенного нагрева. Цель узла достаточно простая: снизить нагрузку в системе и устранить гидроудары.

Даже приблизительный расчет расширительного бака для бойлера косвенного нагрева покажет, что его минимальный объем составит не менее 10% от вмещаемой в БКН воды. А это дополнительная емкость на 10-20 л, занимающая полезную площадь. Не удивительно, что один из наиболее частых вопросов, задаваемых специалистам связан с тем насколько необходим расширительный бак для ГВС. Чтобы ответить на него нужно разобраться в устройстве и принципе работы оборудования.

Для чего нужен расширительный бак для БКН

Говоря простым языком это необходимо для защиты оборудования горячего водоснабжения от гидравлических ударов. Возникает такая потребность если потребность в ГВС удовлетворяется бойлером косвенного нагрева, подключенным к твердотопливному котлу.

Контролировать интенсивность горения и теплоотдачу котла на твёрдом топливе несмотря не все используемое оборудование достаточно проблематично. При нагревании вода расширяется и создает избыточное давление в системе, что и приводит к гидроударам.

Мембранный бак нивелирует перепады давления и защищает водопроводные краны, трубы и сам бойлер от повреждения. Происходит это следующим образом:

Устройство бака состоит из емкости, разделенной внутри с помощью мембраны на два отдела. В первой герметичной части закачан газ или воздух, создающий давление. Второй отдел подключен к системе водоснабжения.

При нагреве воды она увеличивается в объеме, что и приводит к нагрузке в системе ГВС. Жидкость воздействует на мембрану, продавливая её. Чем выше давление в системе, тем больше воды впускает расширительный бак.

После остывания и уменьшения теплоносителя в объеме, мембрана, на которую оказывает давление закачанный газ, выдавливает воду из расширительного бака.

Внутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления. При перегреве теплоносителя повышается температура ГВС, увеличивается нагрузка на трубы и важные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.

Принцип работы расширительного бака с группой безопасности БКН заключается в предотвращении высокого давления в системе ГВС и возникновения гидроударов. Присутствуют обратный и сбросный клапаны, помогающие при аварийных ситуациях.

Подключение группы безопасности и расширительного бачка необходимое условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.

Как рассчитать объём расширительного бака для БКН

Самые простые вычисления, которые дадут приблизительный результат заключаются в следующем. Объем бачка должен быть не менее 10% от общего объема БКН. Следовательно:

бойлер на 100 литров подключается к емкости не менее 10 л;
водонагреватель на 200 литров, нуждается в баке на 20 л.

После определения необходимого объема переходят к определению дополнительных характеристик:

Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.
Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:

Максимальное давление Рмах, бар	Начальное давление газа Р₀, бар
Максимальное давление Рмах, бар	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
1,0	0,25
1,5	0,4	0,2
2,0	0,5	0,33	0,16
2,5	0,58	0,42	0,28	0,14
3,0	0,62	0,5	0,37	0,25	0,12
3,5	0,67	0,55	0,44	0,33	0,22
4,0	0,7	0,6	0,5	0,4	0,3	0,2
4,5		0,63	0,54	0,45	0,36	0,27	0,18
5,0			0,58	0,5	0,41	0,33	0,25	0,16
5,5			0,62	0,54	0,47	0,38	0,3	0,23
6,0				0,57	0,5	0,42	0,35	0,28

Выбор по мембране — резина, используемая в бачке, влияет на качество жидкости подаваемой в ГВС и сроках эксплуатации предохранительного бачка. Распространенные материалы для изготовления мембран:

NATURAL	Натуральная каучуковая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +50°С. Эластична, но допускает частичную диффузию воды. Область применения — аккумулирование холодной воды.
BUTYL	Синтетическая бутиловая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10до+100°С. Менее эластична, чем NATURAL, но долговечна с точки зрения водонепроницаемости. Область применения — станции водоснабжения (наиболее универсальный материал).
EPDM	Синтетическая этилен/пропиленовая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +100°С. Более влагопроницаема, чем бутиловая.
SBR	Используется только для не питьевой воды (котлы отопления). Диапазон температур эксплуатации от -10 до +100°С. Менее эластична.
NITRIL	Используется для активных сред (масел, топлива). Диапазон температур эксплуатации от -10 до +100°С.

Выбор с учетом коэффициента температурного расширения системных жидкостей:

Температура Мин. — Макс.	Вода
4 — 5° С	0,00
4 — 10° С	0,03
4 — 15° С	0,09
4 — 20° С	0,18
4 — 25° С	0,29
4 — 30° С	0,43
4 — 35° С	0,59
4 — 40° С	0,78
4 — 45° С	0,98
4 — 50° С	1,19
4 — 55° С	1,43
4 — 60° С	1,68
4 — 65° С	1,94
4 — 70° С	2,22
4 — 75° С	2,51
4 — 80° С	2,82
4 — 85° С	3,14
4 — 90° С	3,47
4 — 95° С	3,81
4 — 100° С	4,16
4 — 105	4,53

Чтобы облегчить расчеты можно воспользоваться специальными онлайн калькуляторами. В исходные параметры нужно будет ввести объем бойлера. После этого программа рассчитает объем и начальное давление в газовой полости.

Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.

Схема подключения бойлера с расширительным баком

Обвязка выполняется следующим образом:

Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.

Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.
Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.

Если обвязка бойлера с расширительным баком выполнена правильно при нагревании ГВС не будет срабатывать предохранительный клапан. Важно избежать двух крайностей:

Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.
Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.

Для системы горячего водоснабжения использующей бойлер косвенного нагрева важно установить группу безопасности, включающую предохранительный клапан, манометр и расширительный гидробак. Такая обвязка предотвратит порчу дорогостоящего сантехнического оборудования и уменьшит вероятность аварийной ситуации.

Расширительный бак: расчёт, выбор, установка

Расширительный бак защищает систему отопления от поломки при увеличении объема теплоносителя. Статья поможет рассчитать, выбрать и правильно установить бак.

Владимир Равилов ⏳ 08-28-2018 06-29-2021

Плоский расширительный бак для отопления, объемом 8 литровПлоский расширительный бак для отопления, объемом 8 литров

Содержание:

- Мембранный расширительный бак (экспанзомат)
- Расчёт расширительного бака для отопления
- Где и как установить расширительный бак

Расширительный бак — неотъемлемая часть любой системы отопления потому, что теплоноситель при нагревании увеличивается в объеме, вода и отопительный антифриз в том числе. Расширительный бак принимает на себя увеличивающийся объем жидкости, предохраняя систему отопления от разрушения.

Расширительные баки бывают открытые и мембранные (закрытые). Открытый расширительный бак принято включать в схему классической системы отопления там, где теплоноситель циркулирует по трубам за счет естественной циркуляции. В этом случае расширительный бак устанавливают в самой верхней точке дома, желательно на чердаке.

В открытый расширительный бак наливают воду при заполнении системы отопления теплоносителем, в него же заводят воздушник.

Открытый расширительный бак для классической системы отопления

Закрытые, мембранные баки применяются в закрытых системах отопления, которые все время, за исключение ремонта, находятся под избыточным давлением около 1 кгс/см². В этом случае мембранный расширительный бак не только принимает на себя расширяющийся теплоноситель, но и поддерживают давление на постоянном уровне, даже если котел не работает и циркуляции теплоносителя в системе нет. Через мембранный бак не наполняют систему отопления, как в случае с открытым расширительным баком, который служит своеобразной воронкой.

В закрытых системах циркуляция теплоносителя осуществляется за счет циркуляционного насоса, который все чаще встраивается прямо в котел. Не обошла эта участь и расширительные баки — мембранные баки давно стали неотъемлемой частью настенных котлов. Конечно, объем расширительных баков в котлах невелик, порядка 4-8 литров, но для простых систем отопления с малым объемом теплоносителя этого достаточно.

Вообще, перед покупкой мембранного расширительного бака или изготовлением емкости открытого расширительного бака надо сделать расчёт объема бака, чтобы он смог вместить весь объем расширяющейся жидкости.

Мембранный расширительный бак (экспанзомат)

По сути, мембранный бак представляет собой гидроаккумулятор с прочной мембраной, которая способна выдерживать горячую воду без повреждения.

Расширительный бак, экспанзомат, в разрезе. Фото: Day & Nite Plumbing & HeatingРасширительные баки Джилекс различных моделей в разрезе. Иллюстрация: ИЭ 1.1/2017ЛМ

Мембрана делит бак на два отсека: воздушный и водяной. В воздушный отсек компрессором или автомобильным насосом накачивается воздух под давлением 1-1,5 кгс/см², точное давление указано на наклейке, наклеенной на бак или в паспорте экспанзомата. Воздух под давлением выполняет роль пружины, сжимаясь при увеличении объема жидкости в баке.

Срок службы расширительного бака зависит от правильности установки и качества оборудования, в среднем составляет 5-8 лет. Продлить срок службы экспанзомата можно установив бак на обратной линии, перед циркуляционным насосом.

Выбор расширительного бака зависит от ассортимента отопительного оборудования в магазинах вашего региона, поэтому ориентируйтесь на отзывы касательно имеющихся в продаже моделей.

Расчёт расширительного бака для отопления

Выбирая расширительный бак надо знать его объем. Объем можно определить по формулам, а можно воспользоваться таблицей и подобрать бак для вашей системы отопления, если известна ёмкость системы отопления, объем теплоносителя во всех без исключения трубопроводах, радиаторах, котле и др.

Объем расширительного бака должен соответствовать расчетам, либо быть немного больше расчетной величины

В любом случае, рекомендуется покупать бак с запасом 10-15% по объему. Как говорится лишний объем не помешает, особенно если в качестве теплоносителя используется отопительный антифриз, а не вода.

**Таблица. Расчет емкости расширительного бака для системы отопления, в зависимости от объема теплоносителя.**
Объем теплоносителя в системе отопления, литров	Емкость расширительного бака, литров
15-20	1
25-30	2
35-45	3
50-55	4
60-65	5
70-80	6
85-90	7
95-100	8
105-110	9
120	10
Примечание: расчёт верен, если в качестве теплоносителя используется вода, начальное давление в системе отопления — 1 кгс/см², максимальное давление — 3 кгс/см². Точный расчет объема расширительного бака можно сделать на сайте ГК Климатик.

Где и как установить расширительный бак

Мембранные расширительные баки рекомендуется устанавливать на обратной линии системы отопления, недалеко от котла, перед циркуляционным насосом, водяным патрубком вверх (горизонтальные баки: влево или вправо).

Рекомендуемый производителем способ установки мембранного расширительного бака Джилекс: 1-воздухоотводчик; 2-предохранительный клапан; 3-манометр; 4-корпус группы безопасности; 5-расширительный бак; 6-отопительный котел; 7-радиаторы отопления; 8-циркуляционный насос. Иллюстрация: ИЭ 1.1/2017ЛММембранный расширительный бак установлен правильно. Фото: Википедия

Не рекомендуется устанавливать экспанзоматы водяным патрубком вниз — это будет способствовать скоплению воздуха в баке, который будет невозможно удалить из системы. Также не рекомендуется устанавливать бак на напорной линии системы отопления, чтобы продлить срок службы мембраны.

Открытые расширительные баки по традиции монтируются в самом высоком месте дома так, чтобы труба, идущая от бака, входила в обратную линию системы отопления недалеко от входа в котел. Также требуется обеспечить удобство наполнения системы водой и контроль уровня воды в баке без дополнительных ухищрений.

Теги: отопление , расширительный бак для отопления , экспанзомат , мембранный бак

Источники:

Расчет мембранных расширительных баков Reflex – www. climatik.su

Группа безопасности для отопления

Расширительный бак в системе отопления – установка и подключение

Главная / Пусконаладка

Опубликовано: 19.05.2019

Время на чтение: 6 мин

6164

Чтобы разобраться, для чего нужен расширительный бак, следует ознакомиться с принципом работы и основными функциями такого резервуара. Не владея этой информацией, можно ошибочно подумать, что элемент не представляет особой ценности и просто занимает место в комнате. Однако на практике он выполняет массу важных задач и является незаменимой составляющей отопительной системы.

1 Расширительный бачок в открытой системе 1.1 Принцип работы
1.2 Где расположить
1.3 Какой объем бака потребуется

2 Расширительный бак для отопления закрытого типа

2.1 Устройство и принцип работы

2.2 Какой объем должен быть у расширительного бака в закрытой системе отопления

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

компенсация теплового расширения воды в закрытых системах отопления;
в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик
В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Альтернативные самодельные баки открытого типа из пластиковой канистры (фото слева) и воздушного ресивера
Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

Частые проблемы

Расширительные бачки, как и любые другие отопительные агрегаты, подвержены возникновению ряда определенных проблем. Ознакомимся с ними.

Самой частой поломкой таких агрегатов является разрыв мембранной детали. Как правило, это происходит из-за слишком высокого давления (выше нормы) либо неравномерных нагрузок. Учтите, что сменные элементы рвутся гораздо чаще спрессованных, так как для последних применяются более крепкие материалы, потому что их можно менять в любой удобный момент.

Проблема поврежденной мембраны может повлечь за собой множество неприятных последствий. Например, из-за этого нередко течет вода из воздушного клапана.

Если вовремя не заменить мембрану, ее разрыв приведет к тому, что с течением времени бачок просто выйдет из строя. Это обусловлено тем, что жидкость попадает на внутреннюю поверхность бачка, после чего он может покрыться ржавчиной и прийти в негодность.

Учтите, что старую мембрану следует заменять на такую же деталь. Желательно обращаться для этого в специализированный сервисный центр.

Также пользователи довольно часто сталкиваются с повреждением корпуса бачка. Если с вашим оборудованием приключилась такая проблема, вам лучше обратиться за помощью к специалисту. Не беритесь за ремонт поврежденных корпусных элементов самостоятельно, особенно если раньше ни разу не сталкивались с такими работами.

Бывают и такие случаи, когда расширитель кипит. Чаще всего такая проблема настигает самодельные конструкции открытого типа. Основной сутью этой неполадки является отсутствие циркуляционной скорости (либо ее полное отсутствие).

Вот основные причины подобных поломок.

Сниженный диаметр разводки. Главный контур однотрубного отопления обычно устанавливается с трубой, которая является не менее тонкой, чем ДУ 32.
Отсутствие уклона. После отопительного котла нужно сделать так называемый разгонный коллектор. Для этого трубу надо поднять до верхнего участка контура, где как раз устанавливается расширитель. Оставшаяся часть контура должна быть проложена с уклоном вниз.

Многие пользователи задаются вопросом, как же исправить такую серьезную проблему, не приступая к полному демонтажу и переустановке отопительной системы. Ответ прост – необходимо установить циркуляционную помпу. Эта деталь замечательно функционирует во многих системах (особенно открытого типа). Насос надо ставить на обратке прямо перед котлом.

Еще одной проблемой расширительных бачков является воздушная закупорка контура отопительной системы. Чтобы с ней не столкнуться, нужно следить за объемом воды.

Если не пополнять его, то возникающие испарения приведут к вышеуказанным неполадкам.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Принцип действия

Принцип работы прибора основан на изменении объема жидкости при нагревании и остывании. В замкнутом контуре вода, нагреваясь, расширяется, при этом увеличивается давление во всей сети. Излишний объем жидкости попадает в расширительный бак, где уменьшает количество воздуха, растягивая мембрану между камерами.

При снижении температуры давление в системе падает, и воздух вытесняет воду из емкости. Вода из бака будет поступать до тех пор, пока давление не уравновесится.

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.

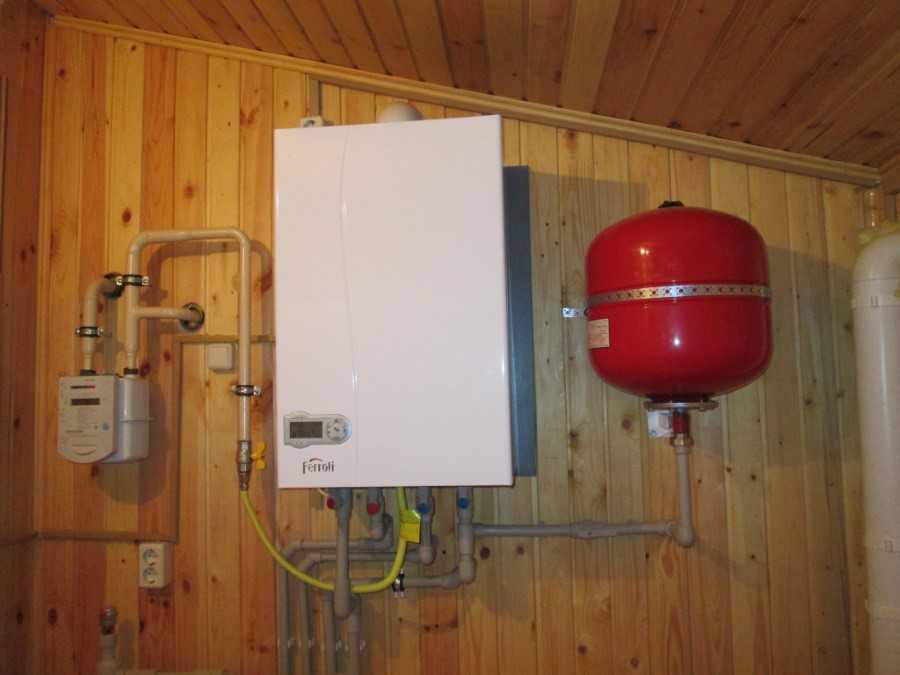

При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Место установки

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

Место для установки мембранного расширительного бака

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

В самой высокой точке

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Выбор оборудования

В первую очередь учитывается объем теплоносителя для системы отопления. Если подбор выполнен некорректно и объема не хватит, то появятся трещины и протечки воды в местах соединений.

Кроме этого, может произойти падение давления ниже безопасного минимума. Это приведет к завоздушиванию внутренней полости резервуара, тогда потребуется срочный ремонт. Поэтому совершать подбор модели лучше на основании характеристик, которые содержит сопроводительная инструкция.

Величина начального давления в расширительном баке, подключенном к холодной теплосети, должна совпадать со статическим давлением системы. Допустимое расхождение показателей может составлять + 30–50 кПа.

Данная таблица поможет вам вычислить нужный объем бака.

Бак должен иметь объем не менее 10-12% от суммарного объема сети теплоснабжения, в которой он используется. Это исключит возможный выход из строя как самого резервуара, так и всей теплосети в целом во время скачка давления.

При выборе подходящей модели следует также учитывать максимально допустимое давление, при котором устройство может функционировать.

Мембранные баки защищают систему теплоснабжения от чрезмерного повышения температуры и регулируют уровень давления в ней. Поэтому такие устройства оснащаются независимыми датчиками температуры и давления.

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1. 3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Материалы

При изготовлении расширительных бачков применяются различные материалы, однако самыми распространенными считаются модели со стальным корпусом.

В настоящее время многие люди в стремлении сэкономить конструируют такие агрегаты самостоятельно. Для этого они зачастую используют листовые материалы, которые впоследствии собирают в единую конструкцию при помощи сварки. Также для изготовления бака расширения можно использовать самые неожиданные предметы, например, пластиковые бочки и канистры или же старые газовые баллоны. Применение подобных материалов значительно удешевляет создание расширительного бака. Несмотря на столь большой выбор подходящего сырья, специалисты все-таки рекомендуют обращаться к нержавейке, если вы планируете собирать бачок своими руками.

Что касается перегородки в таких агрегатах, то здесь большинство производителей используют высококачественную резину, синтетическую резину, сырье из бутилкаучука натурального происхождения или EPDM. Мембранные элементы для подобных агрегатов производят из различных материалов, которые по ходу использования беспроблемно переносят самый разный температурный диапазон.

Если рассматривать конкретные случаи, то:

для бачков до 2 тысяч литров чаще всего применяются мембраны маркировки EPDM DIN 4807;
баки, имеющие объем, превышающий вышеуказанную отметку, укомплектовываются мембранными элементами марки BUTYL.

зачем нужен, как работает, как его подобрать?

Автономной системой подачи воды сегодня уже никого не удивить. Такие конструкции очень удобны и практичны, однако для их функционирования, зачастую, требуются устройства, о которых человек, пользующийся только централизованным водопроводом, может просто не знать. К примеру, автономная система подачи воды будет длительное время бесперебойно работать только в случае, если в нее включен расширительный бак для водоснабжения. Современная промышленность выпускает множество самых разных моделей таких устройств. Чтобы подобрать для себя оптимальный вариант, необходимо ориентироваться в типах оборудования и хорошо представлять себе принцип его работы.

Содержание

1 Устройство и функции этого оборудования
2 Типы мембранных баков
- 2.1 Прибор со сменной мембраной
- 2.2 Устройство со стационарной диафрагмой
3 Как правильно подобрать прибор?
4 Особенности самостоятельной установки

Устройство и функции этого оборудования

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по манометру, который может быть установлен на оборудовании. Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

Поддерживает давление при отключенном насосе.
Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
Сохраняет под давлением некоторое количество воды.
Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Вам также может быть полезен материал том, как правильно регулировать давление воды в системе водоснабжения с помощью реле: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/regulirovka-rele-davleniya-dlya-nasosa.html

Типы мембранных баков

Существует два основных типа расширительного мембранного оборудования.

Прибор со сменной мембраной

Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования. Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.

Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора

Устройство со стационарной диафрагмой

В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.

Разновидность прибора с жестко закрепленной мембраной. Конструкция предполагает, что вода соприкасается со стенками оборудования

В нашем следующем материале представлены рекомендации эксперта по выбору мембранного бака: https://aqua-rmnt.com/voprosy/podbor-membrannogo-baka-dlya-povysitelnoj-nasosnoj-ustanovki.html

Как правильно подобрать прибор?

Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:

Количество людей, использующих систему водоснабжения.
Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.

Специалисты рекомендуют в качестве ориентира при выборе расширительного бака использовать такие показатели:

Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.

При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.

Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы. Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные. Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает.

При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).

Объем расширительного бака для водоснабжения может быть разным, он выбирается исходя из потребностей пользователей. Если впоследствии потребуется больший объем, можно будет установить дополнительный прибор

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:

Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
Нужно заземлить устройство, так можно избежать электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.

По типу установки различают расширительные баки горизонтального и вертикального подключения

Обратите также внимание на материал о том, какие неисправности чаще всего возникают в насосных станциях, и как их устранить самостоятельно: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html

Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.

Автор: Инна

Даже прежде чем мы посмотрим, где установлены расширительные баки и на горячей или холодной линии, нам нужно понять, что включает в себя бак. Расширительный бак — это защитное устройство, устанавливаемое в системе отопления для защиты арматуры и труб в водопроводной системе, не оснащенной обратным клапаном или обратным клапаном.

Расширительные баки устанавливаются на трубу холодной воды над водонагревателем. Как правило, расширительные баки устанавливаются в вертикальном положении. Однако их можно установить перевернутыми или на боку, при условии, что они закреплены ремнями для поддержки. Расширительный бак водонагревателя представляет собой небольшой заполненный воздухом бак, который действует как расширительная камера для контроля увеличения объема воды, создаваемого при нагревании и расширении воды.

Расширительный бачок необходим при определенных обстоятельствах и может помочь водонагревателю прослужить дольше. Все мы знаем, что вода расширяется при нагревании. Без расширительного бака, подключенного к водонагревателю, любая закрытая водопроводная система может серьезно повредиться из-за теплового расширения.

Например, когда вы нагреваете воду с 50 до 120 градусов по Фаренгейту, ее объем увеличивается примерно на 2%. Если он у вас есть, он предлагает пространство для расширения горячей воды, снижения избыточного давления на трубы, арматуру и резервуар для воды.

Расширительные баки необходимы в закрытых водопроводных системах. Обратные клапаны или предохранительные клапаны препятствуют обратному поступлению расширяющейся воды в центральный узел водоснабжения. Он состоит из двух разделов; первая имеет воздушную камеру, находящуюся под давлением при расширении диафрагмы, а другая секция принимает расширяющуюся воду при ее нагревании.

Для установки водонагревателя требуется разрешение на установку сантехники. Вы узнаете о требованиях к расширительному баку, когда подаете заявку на разрешение на сантехнику. Однако в большинстве случаев местные власти могут заставить вас установить резервуар для воды там, где у вас есть водонагреватель.

Однако в расширительном баке для воды нет необходимости, если в вашей системе нет обратных клапанов или клапанов ограничения давления. Если в вашей системе есть эти клапаны, было бы разумно установить бак, даже если ваш местный кодекс не делает это обязательным.

Соединения при монтаже выполняются с использованием медных фитингов и труб. Расширительный бачок имеет 3/4-дюймовый фитинг, соединенный с трубой холодной воды с помощью тройника и резьбовых, припаянных или коротких труб.

Подготовка к установке расширительного бачка
Если у вас уже есть расширительный бачок и вы хотите добавить еще один сверху, вам необходимо сначала слить воду из водонагревателя. Перед началом работы необходимо убедиться, что у вас достаточно места над водонагревателем для размещения расширительного бака.
Если вы делаете совершенно новую установку, ничего сливать не нужно. Поэтому лучше сразу перейти к процессам установки бака. Во-первых, давайте посмотрим, как можно подготовиться к установке, спустив бак:
Первым делом нужно перекрыть магистральную подачу воды, которая подключается непосредственно к стороне холодной воды водонагревателя.
Затем можно подсоединить шланг к сливному клапану под обогревателем и провести его к другому концу ближайшего слива.
Сбросьте давление в баке водонагревателя, открыв слив на горячей стороне доводчика и водонагревателя. Не открывайте клапан слишком быстро или слишком сильно; это может привести к соскальзыванию со слива.
После слива в течение нескольких минут слегка приоткройте клапан T&P, чтобы проверить давление. Если давления нет, перейдите к шагу 5. Если вы заметите некоторое давление, подождите несколько минут, а затем повторите шаг 4.
Вы можете, наконец, закрыть кран и перекрыть сливной клапан, как только заметите, что нет большее давление от водонагревателя.
Шаги по установке расширительного бака
После подготовки пришло время для установки. Однако сначала есть шаги, которые вы должны выполнить, если хотите добиться успеха. Давайте посмотрим на эти шаги:
Составьте план
Ничто успешное не начинается без плана. Даже самые успешные военные экспедиции начинаются с плана на бумаге. Для этого проекта вам нужен хороший план для прокладки ответвления к расширительному баку от системы подачи холодной воды бака горячей воды.
Пожалуйста, нарисуйте схему. Вы также можете приобрести подходящие фитинги, которые потребуются для работы линии от расширительного бака до тройника, вставленного в линию подачи холодной воды. Если вам повезет, вам может понадобиться только один тройник и один фитинг на конце расширительного бака.
Обычно требуется как минимум одно угловое соединение.
Выберите место
Установка может быть более простой, если в вашей квартире есть линии PEX. Если есть медные линии, то все по-прежнему выполнимо, но может быть как-то сложно. Первым шагом здесь является определение точного места, где вы хотели бы установить расширительный бак.
Расширительный бак должен быть установлен над водонагревателем на 18 дюймов. Он также должен быть ближе к водонагревателю.
Сомневаюсь, что вы видели некоторые из них, соединенные с медной трубой, торчащей прямо в воздухе. Хотя это все еще может работать, это не рекомендуется. Если медная труба порвется в любой точке, ваш подвал превратится в бассейн.
Вам стоит поберечь свои силы и приобрести универсальное крепление расширительного бачка. Эти крепления подходят почти к каждому танку и, скорее всего, защитят ваш.
Приобретение соответствующего оборудования
Помимо кронштейнов бака и расширительного бака, необходимо приобрести дополнительное оборудование. К ним относятся несколько фитингов, немного тефлоновой ленты для надежного соединения и фитинг, который соединяет расширительный бак с водопроводными линиями.
Можно использовать фитинги PEX push to link. Однако, если у вас есть медь, вы можете сделать одно из следующих действий: купить проталкиватель PEX, который подходит к фитингам, потому что они соединяют PEX и медные трубы, или приобрести медный фитинг и научиться паять его.
Возможно, вам придется отрезать небольшую часть медной трубы подачи холодной воды, прежде чем вставлять тройник PEX. Однако это несложная задача, которую вы можете выполнить самостоятельно.
Если у вас есть трубы из оцинкованной стали, пришло время их заменить.
Монтажный кронштейн и подготовка бака
Первое, что вы должны сделать, это прикрепить соединительный фитинг к концу расширительного бака с помощью тефлоновой ленты. Было бы лучше, если бы вы помнили, что фитинг, который вам нужен на стороне, соединяющейся с вашим расширительным баком, имеет внутреннюю резьбу ¾. С другой стороны, ваша медная труба или размер PEX составляет ½ дюйма.
Можно приступать к установке кронштейна расширительного бачка. Монтаж необходим перед тем, как прикрепить расширительный бачок.
СОВЕТ : Всегда проверяйте, доступен ли воздушный клапан на противоположной стороне водопровода и достаточно ли места для крепления велосипедного насоса. В какой-то момент он вам понадобится, если вам нужно отрегулировать давление. Например, если давление воды ниже или выше 50 фунтов на квадратный дюйм, вы должны сбросить давление или накачать бак, чтобы соответствовать давлению в системе водоснабжения. Добейтесь давления как можно ближе к 50 отметкам. Перед установкой бака необходимо проверить и отрегулировать давление.
Отключите подачу воды и установите резервуар
В этот момент отключите подачу воды в ваш дом. Лучше всего открыть самый нижний кран, чтобы сбросить давление воды из водопроводных линий. Далее можно отключить водонагреватель и установить расширительный бак на кронштейн бака.
Добавьте тройник
Держите или положите полотенце ниже точки, где вы будете вставлять тройник в линию холодной воды бака для горячей воды. Вы заметите остаточную воду, которая будет протекать. Затем вы можете отрезать линию подачи там, где вы хотели бы вставить тройник.
Используйте тройник, чтобы оценить, сколько вы должны отрезать линию, чтобы тройник подходил. Затем, в зависимости от того, как вы используете PEX, вы можете согнуть его, чтобы вам вообще не пришлось вырезать какую-либо часть.
Обратите внимание на направление расширительного бачка, и линия между тройником будет проходить. Вы должны вставить тройник таким образом, чтобы соединение, ведущее к вашему расширительному бачку, было обращено в этом направлении. Затем надавите и прижмите два других соединения к тройнику.
Подсоедините расширительный бачок к тройнику
Отрежьте кусок полиэтилена, который проходит между тройником и расширительным бачком. Если между этими двумя есть какие-либо другие фитинги, вам придется отрезать несколько кусков PEX, чтобы соединить их.
Тест контроля качества
После того, как вы подсоединили все фитинги и вся линия между подачей холодной воды и баком запущена, вы можете проверить герметичность. Краны, которые вы открыли для слива воды и давления, в этот момент должны оставаться открытыми.
После этого вы сможете открыть вентиль, соединяющий ваш дом с водопроводом. Закройте кран, как только увидите, что из него вытекает непрерывный поток воды. Убедитесь, что на всех установленных вами фитингах нет утечек.
При обнаружении протечек следует перекрыть подачу воды в дом, снова слить воду и давление, используя тот же кран, и проверить новые соединения фитингов. Протекающие потребуют большего нажатия или обжатия, чтобы получить лучшее соединение.
Убедившись, что соединение установлено, снова выполните процесс включения.
Горячая вода
Наконец, перезапустите бак горячей воды.
Нужна дополнительная информация о расширительных баках водонагревателя? Посмотрите это видео на YouTube ниже.
https://youtu.be/NGygvtP6SdkВидео не может быть загружено, так как отключен JavaScript: Что это за танк? Как заменить и обслуживать расширительный бачок водонагревателя (https://youtu.be/NGygvtP6Sdk)
Почему расширительный бачок находится на стороне холодной воды?
Как мы видели выше, расширительный бачок водонагревателя размещается на стороне холодной воды в системе водоснабжения. Это может быть связано с тем, что бак не утеплен.
Когда расширенные объемы воды попадут в бак, он охладится из-за близости к холодной воде. Таким образом, расширенная вода проходит через холодную воду перед выходом из крана.
Должен ли мой расширительный бачок быть горячим?
Один из самых частых вопросов – должен ли быть горячим расширительный бачок водонагревателя. К сожалению, прямой ответ – нет. Верхняя часть емкости должна быть теплой, а нижняя – комнатной температуры.
Если весь бак теплый, велика вероятность того, что весь бак заполнен горячей водой. Ситуация возможна только в тех случаях, когда диафрагма выходит из строя.
Заключение
Теперь понятно, что установка расширительного бака предполагает врезку в трубу холодной воды над водонагревателем. Небольшой резервуар, наполненный воздухом, присоединяется, чтобы действовать как расширительная камера, которая контролирует любое увеличение объема воды. Поскольку это защитное устройство, устанавливаемое в системах водяного отопления для защиты арматуры и труб, вы должны соблюдать все доступные правила сантехники, где это применимо.
Где найти расширительный бак для водонагревателя
Возможно, вы слышали о водонагревателях, нуждающихся в расширительных баках во Фриско, Плано и Северном Далласе. Вы можете увидеть расширительный бачок рядом с водонагревателем и задать вопросы. О том, что такое расширительные баки и как проверить, мы говорили в предыдущей статье блога. Итак, сегодня мы собираемся более подробно остановиться на том, где разместить расширительный бак и каковы различные распространенные методы установки.
Большинство производителей расширительных баков указывают, что расширительный бак должен быть установлен между устройством предотвращения обратного потока и водонагревателем. Это означает, что вы должны найти расширительный бак на стороне холодной воды системы.
Поскольку расширительный бачок обычно заменяется при замене водонагревателя, расширительный бачок чаще всего находится рядом с самим водонагревателем. Обычно это очевидно и найти не сложно. Если расширительный бачок был установлен дальше от водонагревателя, а сам водонагреватель находится на темном чердаке, вы вполне можете его пропустить, если не будете искать. Вот несколько пошаговых инструкций, как найти расширительный бачок:
Первый шаг — найти водонагреватель. Если вы не знаете, где находится ваш водонагреватель, ознакомьтесь с этой статьей в блоге, которая отвечает на этот вопрос.
Как только вы узнаете, где находится водонагреватель, найдите вход холодной воды в водонагреватель. Это должно быть справа от верхней части водонагревателя, если вы стоите прямо перед ним.
Следуйте по этой линии назад, пока не увидите тройник, в котором другая труба соединяется с той, по которой вы идете.
Совет для профессионалов: Водопроводные линии, скорее всего, будут покрыты какой-либо изоляцией труб, если они установлены в неотапливаемом помещении. При необходимости вы можете срезать эту изоляцию канцелярским ножом, чтобы лучше видеть, куда ведут водопроводные трубы. Просто не забудьте положить изоляцию обратно, когда закончите, и закрепите ее на месте, чтобы защитить трубы от мороза.
Как только вы найдете тройник, следуйте по второй трубе назад, пока не найдете расширительный бачок.
Если вы не найдете этот тройник, продолжайте двигаться по трубе холодной воды обратно. Вы должны пройти запорный клапан где-то по пути. Это основной клапан, перекрывающий подачу воды к водонагревателю и горячей стороне системы. Узнайте больше об этих запорных клапанах в нашей статье в блоге, посвященной этой теме.
Продолжайте следовать по этой главной дороге, пока не сможете двигаться дальше. Если вы еще не нашли расширительный бачок, скорее всего, его нет.
Вот несколько примеров расширительных бачков, установленных в разных местах:
Расширительный бачок, установленный перед соединителем подачи воды к водонагревателю
Этот тип установки чаще всего встречается во Фриско и близлежащих городах. Расширительный бак подключается непосредственно к магистральному водопроводу над водонагревателем. Он прикрепляется перед переходом трубы к гибкому водяному соединителю.
У этой установки есть два основных недостатка. Во-первых, расширительный бак должен быть правильно закреплен ремнями или прикреплен к части каркаса, потому что медная или водопроводная труба PEX не рассчитана на дополнительный вес.
Во-вторых, если стальной расширительный бачок соединить напрямую с медным фитингом, это может вызвать повреждение металла, называемое гальванической коррозией. Ищите признаки коррозии вокруг места соединения. Многие расширительные бачки таким образом катастрофически протекали.
Расширительный бачок на полу рядом с водонагревателем
Эта установка менее распространена, но мы все еще иногда сталкиваемся с ней в районе DFW. Вместо того, чтобы напрямую подключаться к водопроводной трубе над водонагревателем, тройник проходит вниз, чтобы расширительный бачок мог опираться на пол где-то рядом с водонагревателем.
Преимущество такого расположения заключается в правильной поддержке расширительного бака, чтобы не возникало напряжения в трубе. Однако, поскольку расширительный бачок не находится над водонагревателем (и, следовательно, аварийный поддон под водонагревателем), существует высокая вероятность повреждения водой, если расширительный бачок начнет протекать.
Кроме того, расширительные баки, установленные таким образом, часто более скрыты и могут не проверяться и не заменяться так часто, как следовало бы.
Расширительный бак, установленный непосредственно на водонагреватель
Этот тип монтажа становится все более распространенным в районе Северного Далласа. Вместо того, чтобы монтироваться на трубе холодной воды перед ее переходом к гибкому водопроводному патрубку, расширительный бак подключается непосредственно к входу воды водонагревателя с помощью резьбовых соединений.
Эта установка имеет несколько преимуществ. Во-первых, он размещает расширительный бачок прямо над водонагревателем, чтобы свести к минимуму риск повреждения водой из-за утечки. Во-вторых, расширительный бачок разместили на видном, легкодоступном для обслуживания месте. В-третьих, расширительный бак хорошо поддерживается за счет подключения к водонагревателю.
Необходимо соблюдать осторожность при выборе подходящих фитингов для этого соединения. Лучше всего использовать фурнитуру из нержавеющей стали. Эти фитинги минимизируют вероятность коррозии и очень долговечны. Иногда мы видим установленные таким образом расширительные баки с оцинкованной трубой и фитингами (на первый взгляд похожими на нержавеющую сталь). Они редко служат очень долго до выхода из строя и не должны использоваться.
Не все установки расширительных баков одинаковы
Приведенные выше различные методы установки демонстрируют наиболее распространенные места расположения расширительных баков в районе Северного Далласа. Как видите, у разных подходов есть определенные преимущества и недостатки. Это также может варьироваться в разных ситуациях.
Еще больше разнообразия по маркам расширительных баков и типам фитингов для их подключения! К сожалению, мы видели, как многие дома пострадали от воды из-за неисправных деталей и установок расширительного бака. Вот несколько соединений расширительного бака в разной степени износа:
Компания Legacy Plumbing стремится использовать лучшие материалы, которые мы можем найти, и разрабатывать передовые методы установки при замене расширительных баков. Вот почему, если вам нужно проверить или заменить расширительный бак, вы можете довериться Legacy Plumbing, чтобы сделать работу правильно!
расположение расширительного бачка | Форумы Hearth.com Главная
3 октября 2012 г.

Я устанавливаю vigas 40 с объемом хранения 1000 галлонов, и мне начинает не хватать места, и я пытаюсь найти место для установки двух расширительных баков extrol 110…. Я планировал при прокладке медной линии диаметром 1/2 дюйма от моего воздухоотделителя, который установлен непосредственно над самим котлом. Есть ли предел тому, насколько далеко от котла могут быть расширительные баки? Я хотел бы разместить их на расстоянии около 20 футов. если можно…

/
3 октября 2012 г.

Отопление 3 200 кв. футов и ГВС с 100% Древесина с 2009 г.
Attack DPX45, HeatFlo 115gal SS непрямой, Nylethern1 HPWH (летнее использование), много места для хранения внутри
Профессиональная конструкция управления HVAC и сборка
ОН есть Путь, Истина и Жизнь

Переключить подпись
Качество как овес. Если вы хотите хороший чистый овес, вам придется заплатить справедливую цену. Однако, если вы не возражаете против овса, прошедшего через лошадь, он дешевле
www.ebelsheating.com
4 октября 2012 г.

Не уверен, согласен ли я с вами, специалист по обогревателям, рекомендуется всегда откачивать воздух из воздухоотделителя/расширительного бака. Сторона всасывания насоса находится там, где самое низкое давление в вашей системе трубопроводов, что помогает в удалении воздуха (при условии, что вы откачиваете из расширительных баков, что также является точкой отсутствия изменения давления). перепад давления, создаваемый вашим циркуляционным насосом, добавляется к давлению наполнения вашей системы.
Трубопровод с перекачиванием насоса к расширительному баку вычитает перепад насосов из давления наполнения системы, что может вызвать проблемы. Вышеупомянутое также должно быть на стороне подачи вашего котла, а не так, как это делали старые таймеры, когда ваш насос был на возврате 9.0003
Возвращаясь к вопросу ОП, расширение может быть на расстоянии более 100 футов, это не имеет особого значения, поток воды из системы в баки минимален, 1/2 дюйма будет в порядке. Если вы закроете свои расширительные баки (что вы должны) рекомендуется либо заблокировать клапан в открытом положении, либо снять ручку, это один клапан в вашей системе, который вы не хотите иметь в выключенном положении, если вы не проводите техническое обслуживание вашего резервуара (ов)

МайтиМо
5 октября 2012 г.

Куда важнее, куда они поместятся. Я ненавижу пространство, которое занимают эти присоски. Полезная площадь — премия. Мои находятся в 20 футах от моего хранилища, дальше всего во всей системе.
JP

Переключить подпись
Vigas 60 / накопитель на 1000 галлонов
Отопление 6k SF радиант и бак ГВС на 80 галлонов.
Подтверждено, что полноценный наркоман из Кордвуда работает над чем-то еще!
5 октября 2012 г.

Я использую загрузочное устройство, которое устанавливается на возвратной стороне котла, планируя спировент сразу после того, как горячая подача выходит из котла, и собирался зацепить расширение в нижней части спировентилятора. Кто-нибудь видит проблему с этим. Это не всасывающая сторона, насколько я понимаю.
Будет работать, только не так эффективно. Вода будет горячей, но она будет находиться под самым высоким давлением, поэтому у вас будет меньше вентиляции, и ваш насос будет работать против расширительного бачка. Также, по мнению многих, откачка увеличивает срок службы расширительного бака (система работает вместе, а не против)
Я использую загрузочное устройство, которое устанавливается на возвратной стороне котла, планируя спировент сразу после того, как горячая подача выходит из котла, и собирался закрепить расширение в нижней части спировентилятора. Кто-нибудь видит проблему с этим. Это не всасывающая сторона, насколько я понимаю.
Я думаю, это то, что вы описываете? Можно найти Spiro и расширение вверху. Удаление воздуха лучше всего производить в самой горячей точке системы. Неужели вы до сих пор “откачиваете” от PONPC. Теоретически, если контур находится на полпути или меньше от соединения расширительного бака в петле, он откачивает.
Дровяные котлы представляют собой довольно широкие открытые сосуды, давление в них практически не падает. Цирк не знает, котел это или шестифутовая труба. Вероятно, схема на этой загрузочной установке представляет собой насос с низким напором, развивающий разницу в 3-4 фунта на квадратный дюйм.
Тогда позвольте мне перефразировать…..Точка, в которой расширительный бак соединяется с трубопроводом, должна располагаться на входной стороне основного циркуляционного насоса в системе или рядом с ней. Это относится к любой герметичной котельной системе или любому трубопроводу на герметичной стороне теплообменника. Для открытых систем это не имеет большого значения, так как вы не можете удалить воздух, и вам не нужен расширительный бак.
HR, ваша схема не совсем такая, как я спланировал свою сантехнику. Спировент с расширительным патрубком внизу будет после 90 будет возвращать защиту на стороне нагрузки. Можно ли использовать загрузочный блок, чтобы циркуляционный насос не находился на обратной стороне? Я не вижу, как?
Не говорю, что мой вариант правильный или в любом случае самый правильный, но вот пример. Нижний верхний насос является основным циркуляционным насосом. Нижняя часть используется для дополнительного потока в конце заряда или для резервного потока воды от батареи.
См. мою схему. Изменения, которые я сделал, следующие: линия защиты возврата будет отключена после спиротермы, расширитель прикреплен к нижней части спиротермы, устранен зонный клапан, смещение № 45 в обратной линии. Я использую загрузочное устройство, поэтому я не вижу возможности иметь циркуляцию после расширения на горячей подаче. Линии к / от хранилища проходят близко к потолку для свободного места. Хранилище находится примерно в 26 футах от котла. Нагрузка «Т» близка к котлу. Любые предложения приветствуются
Возможно, он у вас уже есть, но для котла на ископаемом топливе может потребоваться защита температуры обратной линии, во-первых, для предотвращения образования конденсата, а во-вторых, чтобы избежать нагрева всего хранилища до того, как вы получите много горячей воды. Или вы можете отключить хранилище, когда используется ископаемое резервное копирование.
Хорошая мысль. У меня уже много лет нет отопления на ископаемом топливе, и я оставляю за ним будущее, так как не молодею. На данный момент у меня нет резервного блока. Да, думал, что я мог бы также отключить клапан от хранилища. В хранилище будет установлен аквастат в верхней части резервуара для отключения резервного котла, когда температура резервуара для хранения достигнет заданного значения, поэтому я не нагреваю хранилище намного больше, чем необходимо для обеспечения нагрузки.
Возможно, он у вас уже есть, но для ископаемого котла может потребоваться защита температуры обратной линии, во-первых, для предотвращения конденсации, а во-вторых, чтобы избежать нагрева всего хранилища до того, как вы получите много горячей воды. Или вы можете отключить хранилище, когда используется ископаемое резервное копирование.
См. мою схему. Изменения, которые я сделал, следующие: линия защиты возврата будет отключена после спиротермы, расширитель прикреплен к нижней части спиротермы, устранен зонный клапан, смещение № 45 в обратной линии. Я использую загрузочное устройство, поэтому я не вижу возможности иметь циркуляцию после расширения на горячей подаче. Линии к / от хранилища проходят близко к потолку для свободного места. Хранилище находится примерно в 26 футах от котла. Нагрузка «Т» близка к котлу. Любые предложения приветствуются
Я думаю, что я бы поместил свое хранилище между котлом и нагрузками – хотя это может не иметь большого значения. Как будут развиваться события, когда огонь погаснет, а ваша система использует ресурсы хранилища? Кроме того, вы можете ввести расширение перед блоком загрузки, например, в области, где находится дренажный клапан, – это поместит ваш контур после расширения.
Невозможно переместить хранилище, если я не проведу еще много каналов. Я уже слишком глубоко в $ на трубе! Котел и нагрузки расположены близко друг к другу, склад находится напротив гаража. Я мог бы ввести T прямо перед загрузочным устройством, но это было бы при более низкой температуре воды и потребовало бы большего количества труб в моем приложении. Эти расширительные бачки занимают место. При извлечении из хранилища поток поставок и возвратов будет обратным. Блок загрузки предотвратит проток через котел.
Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:
Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Все это и многое другое доступно вам абсолютно бесплатно, когда вы регистр ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.
У меня чугунный котел с насосом на обратной стороне системы и баллоном типа
. перед этим бак со спировентилятором. это нормально? Я знаю, что рекомендуется располагать баки рядом с всасывающей стороной насоса, но должно ли быть место для расширения на стороне подачи?
Это закрытая система, поэтому вам просто нужно учитывать расширение. Вы размещаете расширительный бак на стороне всасывания насоса, потому что именно там ожидается самое низкое давление в системе. При самом низком давлении из раствора выйдет больше всего воздуха. Вот почему там размещается воздухоотделитель или вентиляционное отверстие.

Головки цилиндров
Механик 3 – Базовая механика двигателя
Дроссельный клапан с ручным управлением

ПРЕСНАЯ ВОДА (РАСШИРЕНИЕ) БАК
В состав пресноводного контура системы охлаждения двигателя входит бак, обычно называют расширительным бачком. Некоторые расширительные баки идентифицированы в качестве расширительного бака или расходного бака. Резервуар с пресной водой представляет собой место, где вода может быть добавлена в систему, когда это необходимо, и обеспечивает пространство для приспосабливаться к изменениям объема воды, возникающим в результате расширения и сжатия когда вода нагревается и охлаждается. Устройство трубопровода к и от расширительный бак выполняет три основные функции: (1) пропускает лишнюю воду в система для возврата в резервуар по мере того, как вода нагревается и расширяется, (2) позволяет воде из бака течь в систему, когда вода становится прохладной и контракты, и (3) позволяет пополнять запасы воды из расширительного бак на случай течи в системе.
Четный хотя точное расположение расширительных бачков различается в разных двигателях, бак всегда расположен в самой высокой точке контура или рядом с ней. Примеры расположение резервуара показано на рисунках 7-1 и 7-3.
каким образом осуществляется вентиляция в контуре пресной воды охлаждающей система будет различаться в зависимости от двигателя. Однако вентиляция обычно включает расширительный бачок. В некоторых расширительных баках, особенно в системах более крупные двигатели, вентиляционная труба от верхней точки контура ведет к слейте любой пар или пузырьки воздуха, которые могут образоваться в системе. Когда приходит пар при контакте с более холодной водой в баке пар снова конденсируется в воду. Конденсация защищает систему от паровых или воздушных карманов. расширительный бачок выходит в атмосферу. Мерное стекло, расположенное сбоку резервуара, показывает уровень воды.
В много небольших двигателей, контур пресной воды не имеет вентиляции и работает под легкое давление; такое расположение ограничивает водяной пар, тем самым предотвращая потеря воды. Единственный выход водяного пара из контура, работающего под давлением через маленькую переливную трубу.
ТЕМПЕРАТУРА ПОЛОЖЕНИЕ
температура жидкости в системе охлаждения двигателя должна регулироваться до поддерживать нормальные условия эксплуатации. Одним из основных факторов, влияющих Охлаждение двигателя – это скорость потока воды через охлаждающую система. Высокая скорость потока воды приводит к тому, что тепло уносится больше. быстро. По мере снижения скорости циркулирующей воды расход температура охлаждающей воды становится выше и отводится больше тепла на каждый галлон циркулирующей охлаждающей воды. Так как скорость циркуляции увеличивается, каждый галлон охлаждающей воды уносит меньше тепла и температура нагнетания охлаждающей воды падает. Теперь наша дискуссия будет охватывать устройства, контролирующие направление потока охлаждающей жидкости двигателя и, следовательно, температура. Эти устройства могут иметь ручное или термостатическое управление. эксплуатировался.

Необходимость
Когда необходимы и/или требуются тепловые расширительные баки в водопроводных системах?
При нагревании вода расширяется. Мы знаем это. При нагревании воды в водонагревателе вода, по возможности, расширяется. Но что происходит, когда вода нагревается в водонагревателе, а горячая вода не используется?
Это может произойти после периода принятия душа/купания в часы пик, за которым следует период без использования горячей воды. Например, вечер — это время, когда используется горячая вода для душа, за которой следует период ее неиспользования, когда люди спят ночью.
В часы пиковой нагрузки горячая вода, хранящаяся в водонагревателе, распределяется между конечными пользователями, а холодная вода заполняет водонагреватель. Холодная вода в баке затем нагревается, но когда нет последующего использования горячей воды, у нагретой воды нет места для расширения. Если расширившейся воде деваться некуда, давление в системе значительно возрастает. Это приводит к одному из двух возможных сценариев:
1. Нагретая вода расширяется обратно в холодную воду. Горячая вода будет расширяться обратно в подачу холодной воды, если на линии подачи нет ограничений, таких как обратные клапаны. В этом случае из крана холодной воды может течь горячая вода. В лучшем случае это может беспокоить и удивлять пользователя. Если горячая вода поступает из высокотемпературного источника, например, 140 ⁰ F горячей воды для коммерческой кухни, на кране с холодной водой может произойти ошпаривание!
2. При наличии обратного клапана на линии подачи холодной воды к водонагревателю возможность расширения нагретой воды отсутствует. Т Затем в водонагревателе повышается давление и поднимается предохранительный клапан. Это сбрасывает избыточное давление, но повторяющиеся скачки давления и срабатывание предохранительного клапана снижают целостность системы, приводят к протечкам предохранительных клапанов и лишнему расходу воды и энергии.
Когда давление в водопроводной системе может увеличиться из-за теплового расширения, Международный кодекс по сантехнике (IPC), Единый кодекс по сантехнике (UPC) и Стандартный кодекс по сантехнике требуют установки устройства для контроля давления. Например, в параграфе 607.3 МПК 2012 г. говорится:
607.3 Контроль теплового расширения. При необходимости в соответствии с разделами 607.3.1 и 607.3.2 должны быть предусмотрены средства контроля повышения давления, вызванного тепловым расширением.
607.3.1 Редукционный клапан. Для систем водоснабжения размером до 2 дюймов включительно устройство для контроля давления должно быть установлено там, где из-за теплового расширения давление на выходе из редукционного клапана превышает настройку редукционного клапана.
607.3.2 Устройство предотвращения обратного потока или обратный клапан. Если в системе водоснабжения, использующей оборудование для нагрева накопительной воды, установлено устройство предотвращения обратного потока, обратный клапан или другое устройство, так что тепловое расширение вызывает повышение давления, должно быть установлено устройство для контроля давления.
Этот язык кода требует установки устройства, когда тепловое расширение может привести к тому, что давление превысит заданное значение редукционного клапана. Уставки редукционных клапанов на подаче системы не могут превышать 80 фунтов на квадратный дюйм и часто устанавливаются на заводе на 50 фунтов на квадратный дюйм.
Также требуется устройство для контроля теплового расширения, когда в системе водоснабжения установлен обратный клапан или обратный клапан. Коммерческие объекты обычно имеют превентор обратного потока в системе питания. Предохранители противотока предотвращают возврат воды в городскую магистраль, защищая качество воды в городском водоснабжении. Эти клапаны также предотвращают попадание воды из-за теплового расширения обратно в городское водоснабжение, что приводит к чрезмерному нарастанию давления.
Эти два требования кода требуют установки устройства в большинстве коммерческих водопроводных систем для контроля теплового расширения. Устройство для контроля теплового расширения может быть тепловым расширительным баком или предохранительным клапаном.
Терморасширительный бак также представляет собой устройство, предназначенное для предотвращения повышения давления в результате теплового расширения. Расширительный бачок имеет резиновую диафрагму, которая предварительно наполняется воздухом с одной стороны. Системная вода заполняет резервуар с другой стороны резиновой диафрагмы. Поскольку воздух является сжимаемой жидкостью, по мере увеличения давления воды из-за теплового расширения диафрагма давит на воздушную подушку, которая сжимается и создает дополнительное пространство для расширения воды. Расширенная вода содержится внутри системы, а давление контролируется.
Существует также два типа предохранительных клапанов, предназначенных для предотвращения повышения давления в результате теплового расширения.
Редукционные клапаны могут быть оснащены байпасом теплового расширения. Встроенный байпас теплового расширения работает по принципу обратного клапана. Внутренний обратный клапан обычно предотвращает любой обратный поток воды обратно в магистраль системы. Когда давление теплового расширения увеличивается всего до 1-2 фунтов. выше основного давления открывается обратный клапан, пропуская расширяющуюся воду обратно в подводящую магистраль с той скоростью, с которой она расширяется. Этот тип клапана полезен только в том случае, если в магистрали системы нет устройства предотвращения обратного потока. Однако на большинстве коммерческих объектов обычно требуется превентор обратного потока.
Также доступны комбинированные шаровые краны
с предохранительными клапанами. Эти клапаны предназначены для использования в качестве запорного клапана при подаче холодной воды к водонагревателю. Они служат как для отключения подачи воды к водонагревателю, так и для защиты от избыточного давления воды, вызванного тепловым расширением. Одним из недостатков комбинированных шаровых и предохранительных клапанов является то, что из системы удаляется термически расширенная вода. На это тратится вода и энергия. Кроме того, требуется дренажная линия для направления сброса в безопасное место.

Промышленная вентиляция в Москве строительство монтаж в Подольске
