Виды розеток: их отличия друг от друга и назначение

Оглавление:
Виды розеток: тип разъема и его особенности
Типы розеток: с заземлением или без
Виды электрических розеток: накладная или встраиваемая
Виды розеток и выключателей: дополнительные функции
Розетки специального назначения: какие бывают

Если вы считаете, что розетка – это только две маленькие дырочки, в которых идет ток высокого напряжения, вы глубоко ошибаетесь. Современные розетки – это в первую очередь высокотехнологичное изделие, призванное решать массу задач. В связи с этим и их огромное разнообразие, с которым мы постараемся ознакомить наших читателей в этой статье. Вместе с сайтом stroisovety.org мы изучим виды розеток и рассмотрим их особенности, тем самым ответив на вопрос, какую розетку выбрать?

Какие бывают электрические розетки фото

Виды розеток: тип разъема и его особенности

Самое главное, что нужно понять в самом начале, так это то, что розетки могут быть предназначены не только для потребителей, питающихся током в 220V – розетки могут иметь различное назначение и использоваться для подключения всевозможного оборудования. Если говорить про быт, то в этом отношении можно выделить электрические розетки для подключения антенных кабелей и другого низкоточного оборудования – например, телефонов, музыкальных динамиков и так далее.

Если говорить исключительно о розетках электрических с напряжением 220V, то, в зависимости от типа разъема, их можно разделить на четыре типа.

1. Розетки советского образца. Они еще используются, но постепенно отживают свой век. Их основной недостаток заключается в плохом контакте, который обусловлен недостаточно жесткой посадкой вилки. В принципе, их дни сочтены, и сильно заострять на них внимание мы не будем.

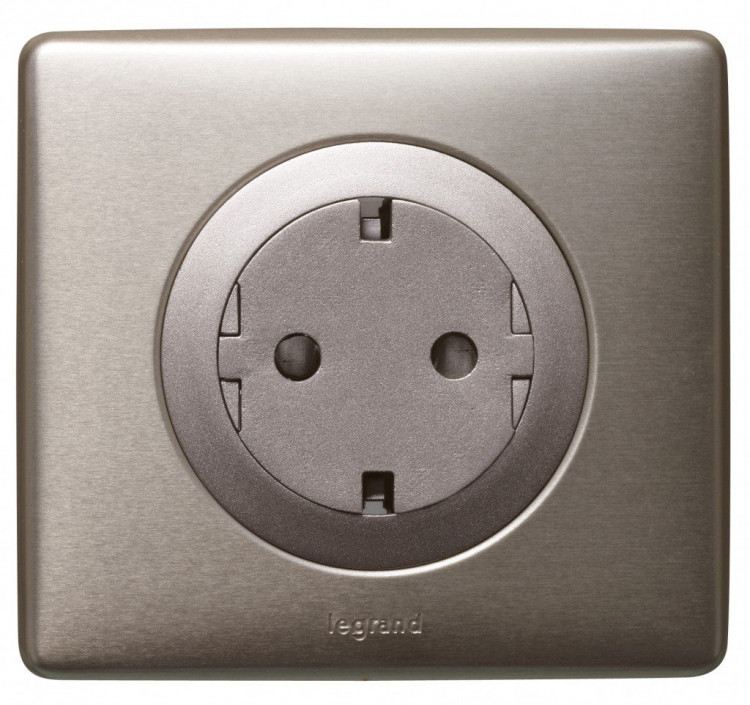

2. Розетки европейского стандарта. Можно сказать, что это изделие практически не имеет недостатков – разве что тугая посадка, благодаря которой из них достаточно сложно вынимать вилку. Отличить такую розетку можно по глубокому посадочному месту и круглым отверстиям для вилки – в магазине их на сегодняшний день очень много на любой размер кошелька.
3. Американская розетка. У них все не как у людей, в том числе и розетки, которые вместо круглых отверстий имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостатком таких розеток можно назвать плохой контакт. К тому же, у нас они не используются, а это означает, что больше о них мы вспоминать не будем.
4. Универсальная розетка. Довольно удачная попытка обеспечить возможность включения в нее европейской и американской вилки. В наших краях подобные изделия можно встретить разве что на импортном электрическом оборудовании.

   Виды розеток и выключателей фото

В принципе, предоставленная выше информация является сугубо ознакомительной – вряд ли кому-либо из наших соотечественников придет в голову мысль приобрести розетку американского образца. Выбор здесь очевиден – евростандарт. И только!

Типы розеток: с заземлением или без

Заземление играет не последнюю роль в работе некоторых потребителей электрического тока. Без него электрические приборы высокой мощности могут оказаться небезопасными для пользователя – легкие щипки тока, которыми проявляет себя отсутствие заземления, это, можно сказать, цветочки. Незаземленная стиральная машина может стать даже причиной смерти человека. В общем, это и есть главный признак, согласно которому производится выбор розеток по наличию или отсутствию заземляющего контакта – другой момент, обусловливающий этот выбор, заключается в наличии заземления как такового. Далеко не в каждом доме или квартире предусмотрен в разводке третий, заземляющий провод – естественно, при отсутствии такового отпадает и надобность в розетках с заземлением.

1. Как вы уже поняли, розетка без заземления применяется исключительно для маломощных потребителей. С одной стороны это правильно, а с другой не очень – отсутствие заземления в маломощном оборудовании не сказывается на защите его самого, а вот для человека оно является отнюдь не безопасным, особенно если потребитель имеет металлические части.
2. Розетка с заземлением – практически вся бытовая техника, мощность которой превышает 300Вт, предусматривает подключение к контуру заземления. В принципе, вилка, которой они оборудуются, подойдет и в розетку без заземления, но, сами понимаете, в таком случае ни о какой защите речи быть не может.

   Виды электрических розеток фото

Вывод напрашивается сам собой – заземление нужно, и если установке розеток предшествует замена электрической проводки, то заземление лучше предусмотреть и выбрать те разновидности розеток, которые предусматривают третий контакт.

Виды электрических розеток: накладная или встраиваемая

Бытует мнение, что встраиваемые электрические розетки применяются при обустройстве скрытой электропроводки, а накладные являются хорошим решением для наружной проводки. С одной стороны это верно, а с другой не совсем. Разберемся с этим моментом несколько подробнее.

1. Встраиваемые розетки. Они знакомы всем, и их отличительная особенность заключается в том, что вся их внутренняя часть, в том числе и место подключения проводов, прячется в стене. Применять такие розетки можно как для наружной проводки, так и для внутренней (скрытой). В любом случае придется позаботиться об установке скрытого подрозетника. Существуют и выдвижные розетки, которые также относят к категории встраиваемых. Как правило, их удел – это столешницы.
2. Накладные розетки. Их конек – простая установка. Для розеток данного типа не нужно долбить в стене отверстие и устанавливать в него подрозетник – поставить такую розетку можно прямо на стену, предварительно просверлив в ней два небольших отверстия под дюбели с пробкой. Есть и недостаток, который выражается в том, что розетки подобного вида очень сильно выступают от стены – некоторым людям этот момент не нравится.

   Разновидности розеток фото

Ну а вообще оба варианта в некотором роде можно назвать взаимозаменяемыми – по крайней мере, сделать это вам никто не запретит.

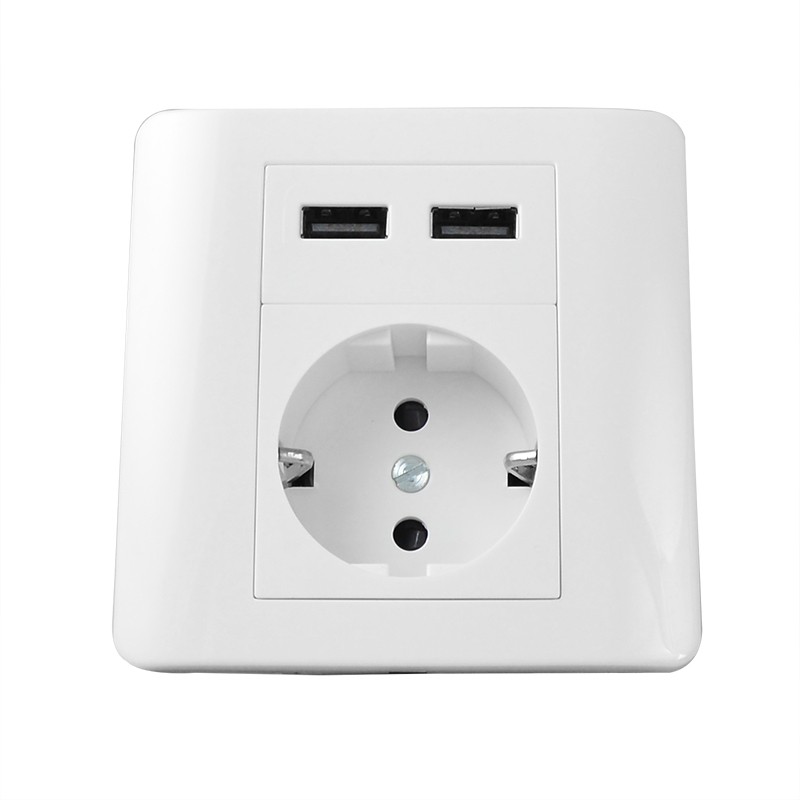

Виды розеток и выключателей: дополнительные функции

В принципе, розетки – это такие устройства, которые довольно трудно оборудовать дополнительными функциями, придав им таким способом новые функциональные возможности. Но, несмотря на это, все же производители время от времени умудряются радовать своих покупателей подобными новшествами – к таковым можно отнести следующие виды электрических розеток.

1. Розетка с защитой от непрошеных гостей – от детей, которые пытаются влезть куда им по статусу не положено. Отверстия для вилки оборудуются защитой, которая при нажиме вилкой сдвигается в сторону.
2. Розетка с крышкой – в большинстве случаев откидной крышкой оснащаются влагозащищенные розетки, предназначенные для установки на улице или в помещениях с повышенной влажностью. Например, в ванной. Крышка защищает розетку от попадания прямых струек воды.
3. Розетка с таймером. Очень интересное изделие, которое позволяет в автоматическом режиме управлять потребителем, подключенным в эту розетку. Существует два типа подобных устройств – розетки с суточным и недельным таймером (их название говорит само за себя). Первые позволяют программировать работу розетки на протяжении суток, а вторые на протяжении недели.
4. Розетка с выключателем. Это устройство создано для того, чтобы человек имел возможность включать и выключать подсоединенный в розетку потребитель, не вынимая вилки.
   Штука удобная и позволяет продлить срок эксплуатации как самой розетки, так и вилки потребителя электрического тока.
5. Розетка с подсветкой. Подсветка розетки больше полезна не тем, что в нее можно включать потребителей в темное время суток, а тем, что небольшие огоньки служат своего рода маячками, позволяющими человеку ориентироваться в темном помещении.

   Какие бывают розетки фото

Существуют и другие усовершенствования розеток, позволяющие людям решать те или иные задачи, но в быту они применяются редко.

Розетки специального назначения: какие бывают

Задаваясь вопросом, какие бывают розетки, трудно пройти мимо изделий специального назначения – в быту они используются редко, но, тем не менее, существуют. В частности, здесь можно упомянуть о двух разновидностях изделий этого типа.

1. Розетки для мощных потребителей длительной работы. К таковым смело можно отнести электрические духовки и варочные панели. Основное отличие розеток, используемых для подключения этого оборудования, заключается в мощности и в обязательном наличии заземляющего контакта. В последнее время они применяются достаточно редко, так как люди предпочитают подключать их стационарно, без разъема – в качестве защиты в таких ситуациях используется автоматический выключатель.
2. Розетки, устанавливаемые в щиток на рейку, как и все автоматические выключатели и тому подобное оборудование. Их назначение сводится к тому, чтобы подключать в них потребителей, расположенных в непосредственной близости от электрощитовой. Мало того, они являются отличным решением для мощных электроприборов – например, в них запросто можно включить даже трансформаторный сварочный аппарат и не переживать о том, что перегорит проводка в доме или квартире.
   Виды розеток фото

И, конечно, самое главное отличие всех розеток друг от друга, вне зависимости от их вида, это мощность – каждая розетка рассчитана на работу с током определенной силы. Если вы внимательно изучите это устройство, то наверняка найдете на нем маркировку с одной или двумя цифрами и буквой «А» рядом – последняя обозначает Амперы, а цифры указывают на их количество. В большинстве случаев практически все бытовые розетки способны выдерживать силу тока в 16А, но имеются и исключения – существуют и менее мощные, и более мощные разъемы этого типа. На этот момент нужно обращать внимание, так как при подключении мощного потребителя в слабую розетку последняя просто оплавится, что непременно приведет замыканию, которое в свою очередь может стать причиной пожара.

В принципе все, и остается добавить не так уж и много. Кроме описанных выше, существуют и другие виды розеток – например, они могут отличаться по количеству одновременно подсоединяемых к ним потребителям (одинарные розетки, двойные, тройные). Также можно выделить слаботочные разновидности розеток, которые широко применяются в быту – телевизионная, телефонная и интернет розетки. По большому счету, специализированными разъемами могут быть оборудованы любые изделия, в работе которых задействованы провода.

Автор статьи Александр Куликов

Уютная маленькая квартира 34 м² в доме 1960-х годов в Москве

Квартиры

Торшер, Artemide. Диван и подвесные полки, BoConcept. Шторы, Zimmer + Rohde. Паркетная доска, Coswick.

Фото

Ник Руденко. стиль: Елена Середа и Алена Буканова

ПАРАМЕТРЫ ОБЪЕКТА

• Тип недвижимости: квартира 34 м²

• Где находится: район Хамовники, Москва

• Основная идея проекта: сохранить атмосферу советского дома 1960-х годов, создав современное прочтение ретро-стиля

• Цветовая палитра: оттенки серого плюс яркие акценты

• Авторы проекта: дизайнер Ольга Тищенко, LxHxW Bureau, @tischenko.olga_designer, @ot_designspecialforyou

Гостиная. Диван и подвесные полки, BoConcept. Технический потолочный свет, SLV. Краска для стен, Little Greene. Ковер, Art de Vivre.

Фото

стиль: Елена Середа и Алена Буканова” data-v-0136fa76=””>Ник Руденко. стиль: Елена Середа и Алена Буканова

«Для моих заказчиков, молодой пары, закончившей год назад учебу в университете, это первая квартира, начало новой взрослой и совместной жизни, — рассказывает дизайнер Ольга Тищенко. — Квартира маленькая, но расположена очень удобно. Несмотря на мизерный метраж, это хороший старт для двух молодых людей».

Ольга Тищенко, дизайнер.

Фото

Ник Руденко

«Небольшое пространство требовалось использовать на 100%, разместив в нем все необходимое для жизни. В первую очередь надо было визуально увеличить не только площадь, но и потолки, которые в этом доме всего лишь 2,4 метра. И еще сохранить атмосферу советского дома 60-х годов, но не впасть в реконструкцию быта тех лет, а создать нечто более подходящее для возраста и темперамента заказчиков. Ретро-интерьер им был точно не нужен».

В зоне кухни немного заузили окно, чтобы разместить глубокие шкафы. Окно выходит на лоджию, поэтому фасад дома не пострадал. В оконные откосы встроены розетки, что позволяет использовать бетонный подоконник как дополнительную рабочую поверхность. Торшер, Artemide. Стол и стулья, Unikamoblar.

Фото

Ник Руденко. стиль: Елена Середа и Алена Буканова

«Заказчики четко сформулировали задачу: предусмотреть разные места хранения для одежды, обуви, бытовых приборов. Помимо этого, нужно было обустроить мини-офис, но так, чтобы бумаги были не на виду и чтобы уборка квартиры занимала не более часа. Никаких пылесборников, чистое пространство без визуального шума».

Фото

Ник Руденко. стиль: Елена Середа и Алена Буканова

«Все лишние перегородки убрали. Это позволило объединить комнаты и сделать пространство квартиры большим не только визуально, но и физически»

Фото

Ник Руденко. стиль: Елена Середа и Алена Буканова

«Изначально это была однокомнатная квартира. Входная зона (2,5 м²) была настолько узкой, что туда с трудом протискивался один человек. Комнату (16 м²) и кухню (8,5 м²) разделяла тонкая перегородка. Ее стало возможно снести после того, как мы отказались от газовой плиты в пользу индукционной. Демонтировали также перегородки, отделявшие комнату от прихожей. Входную зону расширили, одну из стен превратили в систему хранения, а кровать спрятали в алькове. Получилось открытое пространство!»

Краска для стен, Little Greene. Ковер, Art de Vivre. Паркетная доска, Coswick.

Фото

Ник Руденко. стиль: Елена Середа и Алена Буканова

При высоте потолков 2,4 метра ни о каких люстрах речи даже быть не может. Все потолочные светильники накладные и очень компактные

Панно с обивкой из шелка, Jim Thompson, выполнено на заказ в мастерской Arte Domo. Технический потолочный свет и прикроватные бра, SLV. Розетки и выключатели, Berker.

Фото

Ник Руденко. стиль: Елена Середа и Алена Буканова

«Кровать разместили в алькове, образовавшемся после расширения прихожей и установки шкафов. Альков очень небольшого размера, поэтому, чтобы его расширить, я решила поиграть с масштабом, разместив над изголовьем кровати большое панно из ткани Jim Thompson. Оно создало интересный визуальный образ и составило по масштабу хорошую конкуренцию кровати».

«Пространство лоджии сделали очень „чистым“ и лаконичным. Все шкафы заподлицо, ничего не торчит и не выпирает». Стул, Calligaris. Керамогранит, Ariostea. Штукатурка под бетон, Decorici.

Фото

Ник Руденко. стиль: Елена Середа и Алена Буканова

«В маленьких пространствах очень важно избегать дробности во всем. Как в цвете, в конструкциях, так и в деталях»

Зеркальный шкаф от пола до потолка получился не только вместительным, но и позволил сильно увеличить пространство и впустить отраженный естественный свет в прихожую.

Фото

Ник Руденко. стиль: Елена Середа и Алена Буканова

«С цветом решили не рисковать и выбрали разные оттенки серого. Стены — ровный фон, на котором будут прекрасно смотреться любые яркие акценты, которые в будущем заказчики выберут сами. Цвета выбирали из верхних регистров, то есть тех, которые по своей светлоте приближаются к палитре Off-White. Из-за растущих во дворе деревьев, в квартире даже днем довольно темно, поэтому любой цвет выглядит здесь насыщенней и темнее на два тона».

Чтобы создать цельный образ интерьера прихожей, для покраски стен, двери в санузел и входной двери был использован один цвет. Шкаф выполнен на заказ.

Фото

Ник Руденко. стиль: Елена Середа и Алена Буканова

«Площадь санузла всего 3 м². Вот тут и пришлось применить все знания по эргономике. Несмотря на свои крохотные размеры, ванные могут и должны быть удобными, но они будут такими, только если все спланировано правильно, с учетом эргономических требований. До ремонта здесь стояла маленькая ванна, мы ее демонтировали и установили душевую кабину. Да, она узковата — всего 75 см по ширине, но благодаря тому, что ее длина более 120 см —  мыться вполне комфортно даже крупному человеку. Для отделки я выбрала немецкий керамогранит нового поколения — прокрашенный в массе, толщиной всего 6 мм, он очень удобен в работе, не скользкий, а по фактуре напоминает бархат».

Ванная комната. Сантехника, Duravit. Смесители, Grohe. Керамогранит, Porcelaingres. Встроенный гипсовый потолочный светильник под покраску, Panzeri. Зеркальный шкафчик с подсветкой выполнен на заказ в компании Miralls. Душевая, DeHaus.

Фото

Ник Руденко. стиль: Елена Середа и Алена Буканова

Планировка квартиры 34 м², проект Ольги Тищенко.

Чесова Полина

---

Теги

• Ольга Тищенко
• Квартира
• Дизайн маленьких квартир
• Москва
• светлый
• традиционный
• до 60 квм
• Итоги года 2021

Дырки в американской вилке для розетки

Если вам когда-нибудь попадалась в руки американская вилка от любого эл. прибора, то вы могли заметить маленькие отверстия на ее плоских контактах.

Подобные вилки применяются не только в США, но и в Канаде, Мексике и Японии.

Мы здесь не будем затрагивать вопрос, что большинство таких изделий, грубо говоря “поляризовано”. То есть, в отличие от европейского варианта их можно воткнуть в розетку только одной стороной.

Узкое лезвие – это фаза, более широкое – ноль.

Нас интересуют именно “дырки”. Для чего они нужны, как вы думаете?

На удивление, этим вопросом зачастую задаются не только наши электрики, но и сами американцы.

Ведь каждое технологическое отверстие в современных изделиях выполняет какую-то определенную функцию и появилось там неспроста.

Например, дырка в пластиковом колпачке от ручки, позволяющая не задохнуться, если вы его случайно проглотили.

Или иллюминатор в самолете. Маленькие, еле заметные дырочки защищают нас в полете от разницы давлений внутри и снаружи салона.

Давайте же разберемся какую роль играют “дырки” в американской электровилке.

История появления

Для начала неплохо бы узнать, а когда, собственно говоря, они появились.

Самую первую “вилку” в США изобрел и запатентовал Харви Хаббл в далеком 1913г. Вот этот патент и чертеж его изобретения.

Как видите, на ее контактах нет никаких отверстий. Но обратите внимание, по бокам там присутствуют небольшие углубления.

И эти углубления, если вчитываться в пояснения к патенту, «были специально разработаны, чтобы помочь вилке надежно удерживаться в розетке».

За счет них вилка никогда случайно не выпадала из своего посадочного места.

Через несколько лет в 1920г в продажу поступила первая вилка с отличным от вышеуказанного экземпляра дизайном. Придумал ее Джон Кенни.

Чтобы не нарушать патент Хаббла в конструкцию были внесены некоторые изменения. И здесь как раз таки и появились те самые отверстия.

Предназначение у них было одно – “предотвратить случайное разъединение”. Вот дословная выписка из патента:

“Когда клеммы (4) и (5) достигают конечного положения, эти выступы (23) входят в отверстия (25) в указанных клеммах и надежно фиксируют крышку и корпус, предотвращая случайное разъединение”.

Но это все история двадцатых годов прошлого века, а каково их предназначение в сегодняшней современной розетке? Неужели ее внутренности в США за 100 лет нисколько не изменились?

Миф №1 – Удержание и фиксация

Самый распространенный миф – отверстия по-прежнему выполняют свою функцию удержания лезвий в розетке. Вот вам пруф от гугла.

Якобы контакты американской розетки до сих пор имеют в своей конструкции некие выпуклости, выступы или даже шарики, которые как бы утапливаются в круглых отверстиях вилки, не позволяя ей выпасть.

Однако это утверждение ошибочно. Чтобы в этом убедиться, достаточно разобрать любую розетку американского образца, достать ее внутренности и вставить в контакты вилку.

Никаких залипаний или удержаний при этом не происходит. Вилка спокойно входит и выходит сквозь абсолютно плоские поджимающие ламели.

Более того, само отверстие ВЫХОДИТ за пределы контактного пятна и не участвует в передаче тока.

Что вполне естественно, так как в противном случае это бы уменьшило полезную площадь и приводило к нагреву.

Миф №2 – Блокировка

Второй миф – отверстия нужны для блокировки.

Если вы не хотите, чтобы кто-то из посторонних или ваши дети пользовались тем или иным эл.прибором, достаточно закрыть вилку на миниатюрный замочек.

Ну или продеть сквозь нее кабельную стяжку.

А еще к этой стяжке можно прикрепить инструкцию: “Вы должны сделать то-то и то-то, прежде чем подключать устройство”.

Звучит конечно смешно, но кто-то реально в это верит и благодарит производителя за такую возможность.

Глупые идеи

Еще один вариант – благодаря отверстиям можно подсоединить любой прибор к проводам напрямую даже там, где нет никаких розеток.

Вставляете в каждое лезвие болтик с гаечкой, делаете колечко на жиле кабеля и поджимаете его непосредственно к плоским контактам вилки.

Вот еще некоторые абсурдные идеи (взято с американских форумов, гугл-перевод в наличии) 😊:

Как вы понимаете, все эти предположения не имеют ничего общего с действительностью.

Реальное предназначение

Если более подробно изучить современные американские стандарты по электрике (ANSI), то можно обнаружить, что в них вообще ничего не сказано ни про какие обязательные отверстия в вилке эл.приборов.

На сегодняшний день производитель сам волен выбирать — делать эти дырки или нет. И есть масса примеров, подтверждающих это.

Правда, когда рядовой американец видит перед собой два одинаковых изделия, в одном из которых нет отверстий, а другое наоборот их содержит, то он с большей долей вероятности выберет второе.

Такова огромная культурная инерция, которая свойственна всем людям.

Так почему же с ТЕХНИЧЕСКОЙ точки зрения подавляющее большинство производителей до сих пор придерживается старых патентов, если отверстия в вилке не делают ничего полезного?

Чтобы это понять, достаточно опять обратиться к документации.

А она нам говорит – “отверстия в вилке необязательны и предназначены только для производственных целей”.

Что это значит? Это значит, что дырки в вилке нужны в процессе изготовления самого изделия, непосредственно на заводе.

Вот вам подтверждение данных слов.

При наплавлении или опрессовке изоляционной части на контакты (кусок пластика, за который мы выдергиваем вилку из розетки), сквозь эти самые отверстия вставляется штырь, который и удерживает контакты в шаблоне.

Таким образом решается сразу две задачи:

• не повреждается и не царапается рабочая контактная поверхность

• все контакты выставляются строго на заданном расстоянии, автоматизируя процесс

При формировании пластика вокруг “лезвий” (поверхностное формование) выравнивание имеет решающее значение.

Чтобы протолкнуть расплавленный пластик через многочисленные полости пресс-формы, требуются огромные усилия.

Использование направляющих штифтов для удержания лезвий в правильной позиции, как раз и обеспечивает высокое качество продукции без ущерба для функциональности контакта.

Как говорится, а ларчик просто открывался.

Почему розетка вываливается из стены, и как исправить ситуацию

Как починить розетку?

Не обязательно быть электриком, чтобы уметь исправить небольшие поломки электроприборов в доме

Важно просто соблюдать правила безопасности и знать принцип работы устройства. Давайте рассмотрим, как починить розетку в доме без привлечения помощи со стороны

Как починить выпавшую розетку?

При некачественно проведенном монтаже или неаккуратном обращении с розеткой она может выпасть из стены без повреждения провода.

Пользоваться такой розеткой крайне опасно, особенно если в доме маленькие дети, и к тому же, выглядит она после поломки весьма неэстетично.

Произойти такое может с кем угодно, а потому нужно знать, как починить розетку, если она выпала. Сделать это очень просто – достаточно иметь под рукой алебастр, сухую шпаклевку или жидкие гвозди. Все перечисленные материалы надежно зафиксируют коробочку в стене.

Перед началом работы необходимо обесточить квартиру, а после уже приступать к устранению неполадки. Алебастр или шпаклевку разводят небольшим количеством воды быстро замазывают отверстие и вставляют коробочку в середину, плотно прижав. После высыхания можно установить пластиковую накладку и пользоваться розеткой.

С жидкими гвоздями работать еще проще – их наносят на край отверстия в стене и по краю коробочки розетки. После чего проводят аналогичные действия, как и со шпаклевкой.

Как починить шатающуюся розетку?

Если розетка не выпадает из стены, а лишь шатается, то исправить ее можно, слегка разогнув лапки, фиксирующие ее внутри стены. После этого коробочка более плотно будет прилегать к отверстию, в которое она вставлена.

Если вилка выпадает из розетки

Бывает так, что вилка, которая должна плотно входить в розетку, болтается в ней и даже выпадает. Допускать этого нельзя, так как розетка может загореться от плохого контакта.

Чтобы исправить розетку потребуется отключить подачу электричества на дом, раскрутить розетку и при помощи отвертки подкрутить болтики, прижимающие контакты. Если контакты окислились и приобрели черный цвет, их потребуется зачистить наждачной бумагой, а после прикрутить на место.

RozetkaOnline.ru — Электрика дома: статьи, обзоры, инструкции!

Розетка выпадает из стены. | Как закрепить розетку в стене

Крепление розетки очень важный этап любого электромонтажа, от того насколько правильно и качественно это сделано, зависит удобство и безопасность последующей эксплуатации.

Многим, думаю, знакома ситуация, когда во время использования выпадает розетка из посадочного места, при этом бывают случаи сопровождающиеся коротким замыканием и даже возгоранием.

Рассмотрим подобный случай, предлагаем Вашему внимаю подробный пошаговый фото отчет о том, как правильно закрепить розетку, на примере ABB Niessen серии Olas.

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте монтажа!

2. Разбираем розетку и достаем механизм из посадочного места. В нашем случае мы видим, что отсутствует подрозетник и механизм установлен просто в отверстие в бетонной стене, что совершенно неправильно, из-за этого крепление ненадежно. Подобное часто встречается в домах старой постройки. Так же не редки случаи, когда установлен металлический подрозетник, в котором отсутствуют крепежные болты и механизмы розеток крепятся лишь с помощью родного распорного механизма, надежность крепления которого оставляет желать лучшего.

3. Отключаем от проводки механизм розетки.

Пути решения проблемы

Логично, что оставлять в таком состоянии розетку нельзя. Во-первых – это не эстетично. Во-вторых – опасно, особенно если в доме есть маленькие дети или домашние питомцы. Самый простой и правильный вариант – это монтаж новой розетки, но под рукой подобного электроприбора может и не оказаться. Такая работа довольно пыльная и требует наличия специального инструмента, навыков. Второй метод решения проблемы – это ремонт старой розетки, выпадающей из стены, с дальнейшим укреплением каркаса.

Быстрое прикручивание розетки

Нужно понимать, что причиной выпадения розетки становятся неисправные лапки, которые перестают удерживать устройство в стене. Если времени на полноценный ремонт нет, то можно попробовать отогнуть эти лапки так, чтобы они более плотно прижимали розетку к настенной поверхности.

В первую очередь вам необходимо обесточить розетку и избавиться от лицевой панели. Посмотрите, насколько крепко прикручены винты, если они расшатаны, то их следует подкрутить

Важно, чтобы распорные лапки плотно прилегали к прибору. Нередко подобные мероприятия не помогают, так как зафиксировать в старом подрозетнике электроприбор не удается

В таком случае можно воспользоваться фиксирующими прокладками, изготовленными из подручных материалов. Вам пригодятся остатки линолеума, резиновые прокладки для сантехники, наждачная бумага или осколки древесины.

Подготовленные подручные материалы обрезают, придавая прямоугольную форму. После этого бумага, линолеум или дерево смазываются клеем и вставляются вглубь подрозетника. Всего понадобится две такие прокладки, устанавливающиеся друг напротив друга так, чтобы располагаться на уровне распорных лапок. После этого остается плотно прижать розетку к коробке и закрутить винты, которые регулируют распорные лапки. Завершающий этап – это прикручивание лицевой панели.

 Загрузка …

Капитальный ремонт посадочного места

Нередко причина расшатывания и выпадения розетки кроется в неправильно смонтированном посадочном гнезде. В таком случае понадобится капитальная модернизация этого элемента. Для этого придется вооружиться следующими инструментами:

• коробка для монтажа розетки размером 6,8 на 4,5 см;
• гипс;
• строительный ножик;
• грунтовка на основе полимеров;
• шпатель в виде небольшой лопатки.

Работу нужно начинать с отключения прибора от сети. Если вы делаете подобное впервые, то стоит заранее пометить маркером провода, чтобы не перепутать их после ремонта. После этого производится демонтаж розетки с выпадающей контактной группой. Далее нужно открутить саморезы, устранить заглушки и пропустить провода в коробку. Дно коробки наверняка будет вам мешать, поэтому предварительно его нужно вырезать.

После этого можно приступать к установке основания розетки в коробку. Максимальное прилегание позволит избежать дальнейших проблем с выпадением электроприбора. Далее производится корректировка неточностей и намечивание расположения посадочного места. Остается прогрунтовать коробку с наружной стороны, подождать высыхания. Далее разводится гипс, которым обрабатывается стенка и посадочное место. В подготовленную полость вставляется монтажная коробка, затем устраняется материал и заполняются щели. На схватывание гипсового раствора уходит приблизительно 15 минут. Через это время можно устанавливать новую розетку, расклинив предварительно основу и подкрутив регулировочные винты. Завершающий этап – установка лицевой панели.

Когда подрозетника нет вообще

Редко, но бывает и такое – болтается розетка, а когда ее разберешь, оказывается что она просто упирается распорными усиками в стену, хорошо если бетонную.

Правильное решение проблемы только одно – установить подрозетник, так как стальные усики со временем раскрошат даже самый прочный бетон и розетка вывалится наружу.

Если нет другого выбора, кроме как закрепить розетку в стене (подрозетника нет и приобрести его негде), то можно сделать самодельное крепление для розетки. Для этого понадобится изготовить чопики : из плотного линолеума, наждачной бумаги или пары кусочков деревянной доски – желательно не пересушенной, чтобы не раскололись при затягивании крепежных болтов.

• Надо примерить в каком месте в стену упираются распорные усики и аккуратно выдолбить там небольшие углубления.
• Под размер полученных ямок вырезаются чопики. Если это линолеум или наждачка, то желательно сворачивать их вдвое, гладкой стороной вовнутрь, чтобы шершавая касалась стены и крепежных усиков. Дереву просто придается нужная форма – в отличие от классических чопиков, которые делаются цилиндрическими, эти надо изготовить прямоугольными.
• Дальше чопики вставляются в крепления, к ним подводится розетка и затягиваются болты, которые распирают крепежные усики.

Этот метод может оказываться действенным даже для стен не из самого твердого материала, такого как саманный кирпич, но по возможности все равно рекомендуется сделать правильное крепление с применением подрозетников.

Способы устранения подобных неприятностей

Если владелец заметил, что розетка начинает болтаться, не стоит дожидаться, пока она вывалится полностью. Гораздо безопаснее сразу устранить подобную неисправность. Для этого совсем необязательно нанимать специалистов, оплачивая их услуги. Гораздо проще выполнить все работы по ремонту самостоятельно. В самых простых случаях понадобится лишь индикаторная и шлицевая отвёртка, иногда плоскогубцы. Разберём алгоритм действий.

Исправить подобную проблему несложно, специалист здесь необязателен

Что следует сделать в первую очередь

Для начала необходимо полностью снять напряжение с розетки. Для этого нужно отключить вводной автомат в распределительном щитке. Если подача напряжения на розетки и освещение разведено по разным автоматическим выключателям, допускается отсечка с автомата силовой группы. В любом случае, перед началом работ обязательна проверка отсутствия питания на контактах розетки при помощи индикаторной отвёртки.

Игнорирование необходимости отключения электропитания может закончиться весьма плачевно, вплоть до летального исхода. С электричеством шутить не стоит.

Способы фиксации разболтавшейся розетки в стене

Иногда достаточно просто подтянуть винты распорного механизма, чтобы розетка встала плотно. Однако возможен вариант, когда подрозетник не зафиксирован в стене. В этом случае его необходимо закрепить, утопив до упора и промазав борта шпатлёвкой или монтажным клеем. Если установлен подрозетник большего диаметра, чем это необходимо, можно немного выгнуть лапки распорного механизма плоскогубцами. Также возможен вариант установки резиновых прокладок между лапками и стенками стакана.

Качественно зафиксированные подрозетники – уже половина работы

Последний вариант, когда подрозетник выполнен из металла (часто бывает в домах старой постройки). В этом случае его стенки будут гладкими и лапки просто не смогут зацепиться. Здесь есть одна хитрость. Нужно сложить вдвое небольшие куски крупной наждачной бумаги, лучше на тканевой основе, и проложить их как резинки, о которых говорилось чуть выше. Наждачная бумага в этом случае добавит сцепления деталям, которое им так необходимо.

Стоит уделить внимание креплению не только розеток, но и выключателей

Розетка выпадает из стены

Розетка выпадает из стены ? Явление довольно распространенное, особенно в домах старых серий. Выпадает розетка по многим причинам, но самая тривиальная – выдергивание провода без придерживания розетки, притом не за вилку, а за сам кабель. Другая причина – ослабление распорных лепестков с течением времени, либо, наоборот, выскребание бетона за счет жесткости этих самых лепестков.

Лечится это довольно быстро, но не слишком просто. Разумеется, можно просто демонтировать розетку, подразогнуть лепестки и попробовать поставить ее обратно. Можно заменить розетку на новую, c более широкими лепестками. Возможно, вам повезет, но обычно подобные методы спасают ненадолго – или не спасают совсем. Мы же пойдем другим путем – правильным.

Итак, причина выпадения розетки из стены состоит в том, что лепестки перестают ее там удерживать. Как заставить их работать ? Применить вышеупомянутые способы ? А может, лучше надолго укрепить розетку, причем в дальнейшем в отверстие можно будет устанавливать и другие розетки, которые тоже не будут выпадать !

Проведем модернизацию посадочного гнезда. Для этого нам понадобится монтажная коробка 68 х 45 мм., применяемая для установки в гипсокартоне, гипс или алебастр, шпатель-лопатка, нож строительный, кисть флейцевая, любая полимерная грунтовка или разбавленный клей ПВА вместо нее.

Как укрепить розетки выпадающие из стены

После чего берем стандартный подрозетник и примеряем его к отверстию.

В нашем случае глубина отверстия оказалась меньше, чем глубина подрозетника, поэтому отрезаем от него заднюю часть .

Так же возможны случаи, когда придется несколько расширить отверстие, подрозетник при установке не должен деформироваться.

В случае, когда установлен металлический подрозетник, необходимо его аккуратно вынуть, при этом если действовать осторожно, можно избежать серьезных разрушений и не потребуется последующий ремонт, т. к. рамка розетки все скроет

Примеряем получившийся подрозетник и если он подходит, т.е. не выпирает из стены и не деформируется, переходим к следующему этапу.

4. Вмазываем подрозетник. для этого разводим по инструкции смесь на гипсовой основе, можно использовать и простой алебастр, и наносим смесь в отверстие, как показано на рисунке ниже.

Сразу после этого вставляем подготовленный нами ранее подрозетник в отверстие строго по уровню. вылезшие излишки смеси сразу же убираем влажной губкой.

5. Ждем пока смесь схватится, после чего подключаем к проводке и устанавливаем механизм в монтажную коробку. Для крепления розетки воспользуемся винтами в подрозетнике – это самый надежный вариант фиксации механизмов электроустановочных устройств.

После чего остается одеть рамку и лицевую панель. На этом установка завершена, теперь крепление максимально надежное и розетка больше не будет выпадать.

В настоящий момент многие люди сталкиваются с такой проблемой, как выпадающие розетки. Многим так и непонятно, почему происходит такая ситуация и, а также как поменять розетку.

Что делать при выпадении самой розетки

Тут может быть две основные причины – недостаточный отжим крепежных усиков и гладкая внутренняя часть подрозетника, по которой крепления просто проскальзывают.

В первом случае крепежи просто не достают до стенок подрозетника или прижимающей силы мало для уверенного удержания всей конструкции. Это может происходить из-за износа креплений или несоответствия моделей, когда розетка сама по себе меньше чем подрозетник.

Если розетка все-таки фиксируется в подрозетнике, но потом вытаскивается из него вместе со штепселем, значит ей не хватает совсем немного прижимающей силы. Здесь достаточно будет просто немного подогнуть крепежные усики – по форме они напоминают букву «Г», но с немного отогнутой вверх верхней частью. Если ее отогнуть немного больше, то прижимающая сила увеличится. Для этого надо выкрутить регулировочный болт, эта деталь сама выпадет из розетки и ее можно будет подправить плоскогубцами. Потом все можно устанавливать в обратной последовательности. Для гарантированного результата в месте, куда будут упираться крепежные усики, можно сделать несколько насечек – ножом или паяльником.

Когда сам подрозетник, даже хорошо закрепленный в стене, значительно больше розетки, то тут надо или менять его полностью или опять же изготавливать чопики и делать насечки с внутренней стороны.

Также нередко бывают случаи, когда поверхность подрозетника в месте контакта с распорными усиками просто слизана. Действенным методом решения является извлечение подрозетника и последующая его установка, но под углом в 90° от первоначального положения. Еще проще повернуть саму розетку – двойные и тройные часто так и устанавливаются – в горизонтальном положении.

Перед тем как решать что делать если розетка выпадает из подрозетника, надо осмотреть корпус последнего – в современных моделях есть крепежные болты, которыми розетка просто прикручивается к их корпусу.

Установка розеток

Важно знать, как правильно подключить розетку. Перед установкой нужно снять изоляцию с краёв провода на 10 мм

Следует убедиться, что автомат во время проведения работ отключён.

Есть два варианта, по которым может проходить правильное подключение розетки:

• Скртый монтаж электропроводки;
• Открытый монтаж электропроводки.

При любом способе монтажа розеток любых типов следует знать, как обозначается каждый провод:

Также важно знать, что провода обозначаться:

• Красный провод – фаза;
• Синий провод – ноль;
• Желтый (может быть зелёным или другим цветом) – заземление.

Каждый провод должен быть подключаться в своё гнездо, то есть красный к фазе, синий к нулю, а заземление к заземлению.

Какие надо подготовить инструменты

Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

• Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
• Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
• Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
• Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
• Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
• Подрозетник – обеспечивает жесткое крепление устройства в стене.
• Замазка – гипс, алебастр или цементный раствор.
• Шпатель, который можно поместить в подрозетник.
• Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
• Дополнительные провода – нужны, если производится монтаж нескольких точек.
• Нож – можно самый маленький.
• Плоскогубцы – желательно с кусачками.
• Розетка – ради нее все и затевается.
• Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.

Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.

Различия между старыми и новыми розетками

Установленные в стены выключатели крепятся по такому же принципу, но выпадают они гораздо реже. Причина проста – при включении и выключении усилие всегда прикладывается в направлении стены. В розетках все по другому – когда штекер в них вставляется, то усилие направлено в направлении к стене, а когда вынимается, то обратно.

В старых розетках эта проблема не стояла так остро, ведь они были рассчитаны на устройства с гораздо меньшим энергопотреблением. Это автоматически означало, отсутствие жестких требований к силе прижимания контактов – штепсели вставлялись и вынимались из розеток с гораздо меньшим усилием – с того времени и пошла привычка многих пользователей выдергивать вилку за шнур. Извлекать штепсель таким образом запрещено сейчас и не разрешалось раньше, но со старыми розетками запаса прочности хватало, поэтому зачастую на такие требования попросту не обращали внимания.

В современных розетках применяются подпружиненные контакты, которые очень плотно прижимаются к токоведущим частям штепселей. Даже установленная по всем правилам розетка будет понемногу расшатываться, поэтому рекомендуется в любом случае придерживать ее рукой при извлечении вилки.

Подключение электропроводки

Данная процедура не сложная, ведь нужно подсоединить буквально пару проводов, но здесь главное не наделать ошибок.

Первым шагом выключаем электричество во всем помещении для безопасности. Берем индикаторную отвертку и дотрагиваемся до каждого провода, чтобы убедиться, что провода обесточены и не представляют угрозы.

Далее, с концов провода снимаем примерно по 2–3 сантиметра изоляционной обмотки. После этого оголенный участок загибается кольцом, а в случае с многожильным проводом, его нужно разделить на две части, чтобы он приобрел V-образную форму. Оголенную жилку провода нужно немного приплюснуть плоскогубцами, чтобы увеличить площадь контакта с клеммой.

На самой розетки всего три клеммы: две токопроводящих и одна заземление. Провода во всех трех клеммах зажимаются болтами. При использовании проводки со стандартной цветовой разметкой нужно подсоединить желто-зеленый провод к клемме заземления, синий провод подключается на ноль, а оставшийся на фазу. Перепутать последовательность подключения довольно тяжело, ведь вариантов не много, но все же, нужно быть внимательным.

Подключение блока осуществляется цельным шлейфом или же звездой. Первый вариант подразумевает переход контактов с одной розетки сразу в следующий элемент. Способ звезды подразумевает прокладку провода с каждой розетку в общую точку, а затем соединения фазы к фазе, а ноля к нолю. Стоит отметить важный момент, что правила устройства электроустановок категорически запрещают монтаж заземления шлейфом. Таким способом можно подсоединять только фазу и ноль, а заземление обязательно нужно подсоединять методом звезды.

Укрепление розетки

Электрофурнитуру размещают в стенах при помощи пластиковых коробок – подрозетников. Последние имеют на внутренней поверхности рифление для прочного удержания монтажных лапок прибора. В домах старой постройки подрозетники применяли из металлического цилиндра с гладкими боками. В таких корпусах бывает сложно надёжно зафиксировать розетку. В пластиковом же корпусе крепёжный механизм совпадает с опорными лапками фурнитуры. Причины выпадения розетки:

1. Монтаж в металлический стакан.
2. Отсутствие подрозетника.
3. Деформация лапок.
4. Большой размер монтажной коробки.
5. Разрушение креплений.
6. Ошибки при монтаже.

Необходимые инструменты, меры безопасности

Выполнять процедуру ремонта необходимо с подготовительных мероприятий: при работе с проводкой существует риск поражения электрическим током. Предварительно нужно обесточить линию питания повреждённого прибора. Сделать это можно, выключив вводной или выделенный автомат. Отсутствие напряжения проверяют индикаторной отвёрткой либо мультиметром. Из инструментов может понадобиться:

1. Набор отвёрток.
2. Плоскогубцы.
3. Нож с острым лезвием для зачистки проводов.

Способы ремонта

Характер восстановления зависит от причины ослабления крепления.

Способы ремонта:

1. Затягивание монтажных лапок. Действенный метод практически во всех случаях выпадения. Для этого необходимо снять лицевую панель. Лапки поджимают двумя винтами, расположенными по бокам розетки. При этом контролируют усилие, чтобы предотвратить деформацию металла.
2. Применение дополнительных подкладок. Если лапки затянуты до предела, а электрофурнитура не зафиксирована, можно под опоры подложить кусочки резины.
3. Подгиб лапок. Когда конструкция механизма крепления позволяет, можно немного согнуть концы опор. Для этого края удерживают плоскогубцами, вытягивают в сторону.
4. Установка нового подрозетника. Извлекают фурнитуру, зубилом или перфоратором выбивают старую коробку, углубляют и расширяют выемку. Устанавливают новый комплект.

Профилактика

Выпадение розетки происходит в момент выдёргивания штепселя. Современная фурнитура предназначена для передачи больших токов нежели несколько десятилетий назад. Для этого делают плотный контакт между зажимами. Чрезмерное усилие при извлечении вилки приводит к расшатыванию креплений, в результате – розетка выскакивает вместе со шнуром от электроприбора. Чтобы это избежать, необходимо придерживать как штепсель, так и фурнитуру.

Способы ремонта

Перед тем, как переходить к ремонту розетки, которая вываливается, обязательно отключите электроэнергию на вводном щитке! Приступать к разборке корпуса нужно только, когда в сети отсутствует напряжение!

Рассмотрим классическую ситуацию, когда розетка вываливается из бетонной стены. Сначала нужно понять, почему механизм крепления, представленный раздвижными лапками, не удерживает корпус в посадочном отверстии. Убедитесь, что в стене установлен подрозетник, который как раз и нужен для того, чтобы розетка либо выключатель не выпадали. По современным нормам он должен быть пластиковым, с рифлёными стенками, предназначенными для зацепа лапок. Старые металлические стаканы имеют плоские внутренние грани в результате чего просто невозможно качественно закрепить розетку. Бывают ситуации, когда такой стакан вообще не установлен, и розетка выпадает из-за того, что лепестки плохо разжимаются в бетоне. Так или иначе, если корпус постоянно вываливается из стакана, рекомендуем установить новый подрозетник с рифлеными стенками, которые решат эту проблему.

Если же Вы видите, что в стене установлен нормальный пластиковый подрозетник, но розетка либо выключатель света болтается, рекомендуем проверить сами лапки. Возможно, диаметр монтажной коробки больше, чем диаметр распора лапок в результате чего корпус просто не может зацепиться за стенки стакана и выпадает из него. В этом случае решить проблему можно двумя способами:

1. Подложить под место упора лапок резиновые подкладки, чтобы компенсировать пустоту.
2. Плоскогубцами немного выгнуть лепестки, чтобы увеличить диаметр распора. Тут следует понять, что если металл мягкий, исправить ситуацию деформацией лепестков может и не получиться, т. к. при распоре они вогнуться назад. Однако такое происходит крайне редко и то по причине плохого качества изделия.

Банальной ситуацией из-за которой электрофурнитура выпадает со стены, является ошибка при установке розетки, когда установщик забывает хорошо развести лепестки, закручивая специальные винтики. В этом случае, чтобы укрепить корпус, который разболтался, Вам нужно всего лишь отверткой правильно выполнить крепление, как показано на фото ниже:

Также рекомендуем просмотреть на видео еще один способ, который поможет исправить ситуацию:

Если Вы живете в панельном доме и в квартире старая электропроводка, то часто розетки и выключатели плохого держаться в стене и выпадают потому что установлены в сквозном отверстии перегородки без подрозетника. Наглядно увидеть такую ситуацию Вы можете на фото:

В этом случае Вам первым дело нужно установить подрозетник, подрезать его, если это нужно (иногда возникают проблемы с толщиной и приходиться укорачивать стакан со стороны дна) и после этого уже заново закрепить розетку либо выключатель в бетонной стене.

Другая ситуация связана с гипсокартонной стеной. Если розетка вырвалась из гипсокартона вместе с куском гипса, по выше предоставленной инструкции закрепить корпус не получится. Связано это с тем, что принцип крепления подрозетника в бетоне и гипсокартоне различается. В последнем случае пластиковый стакан крепится к листу ГКЛ за счет прижимных лапок, что можно увидеть на картинке ниже:

Чтобы розетка больше не выпадала и не шаталась, рекомендуется приклеить кусок гипсокартонного листа на место, используя алебастр либо гипсовую шпаклевку. Когда раствор застынет, нужно вырезать небольшую полоску из листа ГКЛ, подложить ее под поврежденное место и прокрутить саморезами. Такой вариант усиления стены спасет ситуацию.

Альтернативный вариант – напихать внутрь пустоты газеты вокруг отверстия и заполнить его густой гипсовой шпаклевкой. Не забудьте перед этим завести провода в подрозетник. Монтажную коробку нужно вдавить в раствор, чтобы она стала вровень со стеной (не выпирала), после чего убрать излишки раствора и подождать, пока гипс застынет.

Если корпус шатается и выпадает можно еще проще решить проблему, как показал мастер на своем видеоуроке:

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Способы решения проблемы с выпадением розетки

Если все же вываливание розетки из стены произошло, необходимо принять меры к ее восстановлению и фиксации на месте. Существует несколько способов монтажа в зависимости от причины неполадки и особенностей условий установки устройства. Каждый из вариантов доступен к выполнению своими руками, но во всех случаях перед началом работы необходимо произвести отключение электроэнергии, чтобы обезопасить себя и присутствующих от поражающего действия электрического тока.

Закрепление розетки в перегородке из гипсокартона

Устройство обеспечивает надежное и качественное крепление к листу из гипсокартона

Для установки точки электропитания на гипсокартонном основании необходимо использовать специальные установочные коробки (подразетники), имеющие подвижные элементы для фиксации к тонкой поверхности. Данные устройства приводятся в действие предусмотренными конструкцией винтами, обеспечивая крепление путем зажима гипсокартона между фальшбортом коробки и притягиваемыми по резьбе планками (ушками).

Если произошел пролом гипсокартона на месте крепления, можно применить два способа устранения неисправности:

Вариант 1:

• демонтировать розетку;
• послабить зажимные винты;
• повернуть коробку на 90 градусов и зажать ушки на новом месте;
• установить точку электропитания, развернув ее на 90 градусов.

Вариант 2:

• демонтировать розетку и извлечь коробку;
• приклеить изнутри к неповрежденному участку ГКЛ кусок фанеры или картона нужного размера, а на него приклеить вставку из гипсокартона, совпадающую по конфигурации со сломанной;
• после застывания клеящего состава закрепить на прежнее место подразетник и смонтировать разъемное устройство.

Восстановление розетки в бетонной или гипсовой стене

Для устранения проблемы с изделием, выпавшим из специальной стеновой ниши, существует несколько способов, среди которых нужно выбрать один, подходящий для конкретно взятого случая.

Ситуация 1. Монтаж был произведен без использования установочной коробки. Устранение дефекта производится следующим образом:

Установка подразетника в нишу обеспечит более качественный и надежный монтаж

• устройство извлекается и отсоединяется от проводов;
• в нишу устанавливается подразетник, а пространство вокруг него замуровывается шпаклевкой или замазкой;
• после высыхания шпаклевки внутрь коробки устанавливается разъемное устройство, фиксируется и вводится в эксплуатацию.

Ситуация 2. Розетка выпала по причине слабо затянутых винтов раздвижных лапок. Восстановление происходит довольно просто:

• осмотрев место установки и убедившись, что причиной неисправности явилось описанное выше обстоятельство, нужно снять лицевую панель изделия и послабив монтажные винты, вставить внутреннюю часть обратно в коробку;
• поочередно раздвигая распорные сегменты, добиться надежной фиксации устройства в стене;
• проверив, что винты раздвижных лапок затянуты до упора, поставить лицевую панель и проверить работоспособность изделия.

Дополнительно можно закрепить розетку с помощью боковых саморезов, предусмотренных конструкцией современных установочных коробок.

Боковые винты придадут креплению большую жесткость и предотвратят выпадение

Ситуация 3. Результатом поломки стало механическое воздействие. В данном случае это часто сопровождается вырыванием установочной коробки, поэтому восстановительные действия производятся аналогично ситуации 1, когда сначала нужно установить и зашпаклевать подразетник.

самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются?

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего оборудования и особенностей приборов для подключения.

Выбор такой продукции может заставить задуматься даже профессионального электрика: выставленный ассортимент, представленный в специализированном магазине, широк и разнообразен. А простому потребителю нелегко сориентироваться в критериях и требованиях безопасности, предъявляемым к самому простому виду электрооборудования, которым приходится пользоваться ежедневно и многократно.

Содержание

1. Какие розетки и выключатели нужно ставить в квартире
2. Параметры правильного выбора
3. Для ванной
4. Кухня
5. Спальня и зал
6. Гостиная и коридор
7. Веранда и балкон
8. Как правильно выбрать самые качественные и надежные розетки для Интернета
9. Как отличить подделку
10. ТОП популярных брендов: что брать
11. Лучшие недорогие розетки и выключатели
12. Полезное видео

Какие розетки и выключатели нужно ставить в квартире

Две распространенные группы, не оставляющие обширного выбора человеку, проживающему в жилом помещении:

• надежно закрепленные скрытые (или внутренние) розетки;
• максимально безопасные, с проводами, уложенными в специальные канавки (накладные или наружные).

Вторая группа используется исключительно в своеобразных декоративных целях или рекомендована противопожарными правилами безопасности для монтажа в деревянных помещениях. В квартире офисе или учреждении используются внутренние розетки, у которых для визуального обзора остается только ободок и дырочки для вилки.

На деле все оказывается не настолько просто: определиться с предметом предпочтения можно только зная собственные требования: для какого помещения предназначена конструкция, какие меры безопасности необходимы, и даже какого стилевого соответствия планируется добиться. Поскольку это функциональные устройства, то для постоянной эксплуатации, от них потребуется надежность и дополнительные гаджеты.<

Параметры правильного выбора

Категории розеток и выключателей для квартиры делятся на простые и специальные. Дорогие инновации, которыми управляют из Интернета, с особым типом заземления, или предназначенные для маломощных носителей, с индикацией напряжения и даже специальным механизмом, позволяющим выдергивать вилку безо всяких усилий. Все это – не дешевое удовольствие, но если они выпускаются производителем, значит, имеется спрос.

Большинство таких приборов рассчитано на особые случаи, например, с защитой от детей – для установки там, где есть маленькие дети, с защитой от пыли и влаги – в ванной, выдвижные – на кухне.

Для ванной

Нормы ПУЭ ранее запрещали установку в ванной розетки и даже выключателя, во избежание поражения током. Даже стиральные машины были с большей длиной шнура, чтобы производить подключение снаружи помещения с влагой. Сейчас есть розетки с подпружинивающей крышкой, обеспечивающие защиту от капель и брызг даже в момент подключения вилки. Есть накладные влагозащищенные – для тех, кто слишком поздно подумал об установке, но встраиваемые – безопасней, хотя для их монтажа нужно затратить больше усилий.

Если розетка – для подключения стиральной машины, к ней должен быть медный кабель соответствующего сечения, а если планируется еще и подключение нагревателей, то толщину розеточного кабеля увеличивают минимум в полтора раза.

Кухня

Основным требованием к розеткам на кухне считается их выверенное количество и точное расположение для используемых приборов. Если приходится протягивать удлинитель, то это и неэстетично, и неудобно. Свободная розетка для ноутбука или зарядки может быть простой, или с защитой от загрязнений. Для стиральной машины или электроплиты придется приобретать с толстым медным кабелем и выделять отдельную линию. С кнопкой для свободного выхода вилки можно установить для холодильника или микроволновки, если ее месторасположение – сзади прибора и требует усилий, чтобы достать до нужного места.

Специалисты рекомендуют выбирать для кухни розетки с защитой от загрязнений и пыли, потому что потенциальные помехи постоянно присутствуют в функциональном помещении.

Спальня и зал

Основным критерием выбора выключателя и места подсоединения вилки в спальне и зале является максимальное удобство. Чаще всего здесь используется самый банальный – перекидной выключатель, хотя можно использовать и сложные варианты – например:

• на кнопочном таймере;
• с автоматическим отключением в заданное время;
• блок из нескольких входов для подключения ночников и необходимых бытовых электроприборов;
• клавишу, позволяющую одним нажатием обеспечить сразу темноту и тишину.

И в спальне, и в зале – важное значение имеет эстетическая составляющая. Поэтому внимание уделяется цвету и декору электророзетки. Но в зале лучше отдать предпочтение встроенному типу с индикатором подсветки, а в спальне – облегчить нажатие спросонья тем же огоньком индикатора, только с мягкой перекидной клавишей накладного типа. Ее легко и просто нащупать рукой в темноте, и характерный щелчок раздается намного тише.

Гостиная и коридор

Никаких ограничений, кроме правильной дислокации и эстетической составляющей. Для обоих типов электроприспособления обеспечивается максимально удобно место, а их количество и высота просчитываются в зависимости от применяемых электроприборов. Учитывается компьютер и телевизор, домашний кинотеатр и электрокамин, подсветка стеллажей, настольная лампа или торшер у кресел. Все, что требуется от владельцев помещения – обеспечить максимальную эстетичность помещения, куда чаще всего допускаются посторонние. Розетка и выключатель должны соответствовать стилевому решению – быть встроенными, походящего цвета, а если получится и с фактурой – вариант будет просто идеальный.

Веранда и балкон

Можно обойтись корректной установкой накладных вариантов, чтобы не возиться с электрической проводкой, но если хозяева намерены сделать все по высшему разряду, лучше взять с индикатором и защитой от пыли. Если на веранде или балконе часто играют дети, нужно взять модель со специальной защитой, а когда хозяева предпочитают работать не в кабинете или спальне, а на балконе и оборудуют там рабочее место, следует подумать и о розетке для интернета.

Как правильно выбрать самые качественные и надежные розетки для Интернета

Правильный выбор такой розетки делается по типу кабеля, который использует провайдер. Витая пара определяется скоростью передачи и наилучшим выбором специального устройства для подключения будут изделия 5 и 6 категории, например, RJ-45. Если в супермаркете нет консультанта по этой категории, или он плохо осведомлен о типе товара для подключения интернета, лучше посоветоваться с человеком, который задействован в этой сфере.

Как отличить подделку

Абсолютно простой процесс, даже по внешнему виду. Если нет специальной маркировки, или она кое-как прилеплена, пластиковые изделия отличаются шероховатостями и резким запахом, между составляющими сегментами неровные или неравномерные зазоры – это уже признак фальсификата. Можно присмотреться к материалу изготовления и контактам (они не должны быть сминаемыми и из тонкого металла).

ТОП популярных брендов: что брать

Отличными являются рекомендации от профессионалов, занимающихся монтажом электропроводки оборудования у фирм Legrand, SchneiderElectric, Polo, ABB, Jung, причем предпочтение отдается в перечисленной последовательности. Наибольшее количество одобрительных отзывов собрал Legrand: покупатели отмечают оригинальный дизайн, качество материалов изготовления, полифункциональность устройства и длительную, беспроблемную эксплуатацию.

Лучшие недорогие розетки и выключатели

В относительно недорогом ценовом сегменте можно обратить внимание на продукцию китайских и турецких производителей, о которой много положительных отзывов:Makel, Viko, Bticino,Wessen, Lezard.

Применение нестандартного варианта оправдано в помещениях специализированной предназначенности, а для комнаты и спальни подойдут и самые простые.  Иногда люди намеренно покупают самое дорогое, чтобы гарантированно обеспечить себя качественным предметом с длительной эксплуатацией.

Полезное видео

Гид по розеткам: какими они бывают и чем отличаются

29.05.2020

Автор: CHIP

1 звезда2 звезды3 звезды4 звезды5 звезд

Гид по розеткам: какими они бывают и чем отличаются

3

5

1

5

4

Кажется, что может быть проще, чем розетка. Если вы тоже так думаете, почитайте наш гид по розеткам разных видов в разных странах.

Привычные нам круглые «пятачки» — это лишь один из типов современных розеток. Они могут быть и с плоскими контактами, и с USB-портами, и даже со встроенными УЗО. Впрочем, смотрите сами.

Виды розеток по типу разъемов

Существует по меньшей мере 12 типов разъемов розеток, которыми пользуются в разных странах. Данная классификация была предложена правительством США, и ее одобрили в большинстве других стран.

Тип А. Изначально стандарт данной розетки был принят в США, а затем его подхватили еще 38 стран. У него два плоских прямоугольных контакта, расположенных параллельно. Здесь нет заземляющего проводника. Такие розетки можно до сих пор видеть в старых зданиях, так как они совместимы с вилками современного электрооборудования. Однако в продаже они практически не появляются.

Тип В. Это усовершенствованный тип А, в который добавлен заземляющий контакт. Если вы купили бытовую технику из США, то, наверняка, у нее будет вилка, подходящая к такой розетке. Кроме США такой тип использует также Мексика, Венесуэла, Канада, Колумбия и другие страны.

Тип С. Это наиболее знакомый нам тип еще со времен СССР. Он представляет собой два круглых контакта, расположенных параллельно, без наличия заземления. Используется подобный тип розеток в большинстве стран Европы и Ближнего Востока. Хотя с появлением моделей типа F постепенно начинает отмирать.

Тип D. Устаревший тип розеток, введенный в свое время британцами в странах, бывших колониях Англии. Такие розетки очень редко можно встретить в старых английских домах, а также на территории Индии.

Тип Е. Современный стандарт, принятый во Франции. Он отличается от типа С наличием заземления, расположенного над контактами. Такие розетки широко распространены на территории Франции, Бельгии, Польши, Чехии и Словакии. Иногда их можно встретить и на территории современной России.

Тип F. Это самый распространенный в нашей стране евростандарт розеток с двумя токопроводящими контактами и двумя заземляющими контактами, расположенными снизу и сверху. Такие розетки впервые появились в Германии и стали называться «Shuko» («защитный контакт»). Размер токоведущих контактов в устройстве здесь немного больше, чем в моделях типа С, поэтому некоторые старые советские тонкие вилки могут неплотно вставляться в розетку.

Тип G. Этот стандарт введен англичанами и предполагает использование вилок с наличием предохранителя внутри них. Можно также использовать евровилки через переходник, однако в переходнике обязательно должен быть предохранитель (заземляющий контакт). Наибольшее распространение этот тип розеток получил на территории Ирландии.

Тип Н. Исключительно израильский вариант розеток, у которого три контакта образуют букву «Y». До 1989 года использовались изделия с плоскими контактами (как на рисунке), а сейчас в основном с круглыми. К сожалению, к вилкам под такие розетки, нет переходников (хотя в Китае уже, наверное, в разработке) под другие типы розеток, поэтому покупка израильской бытовой техники и использование ее у нас в стране – проблематичное занятие.

Тип I. Это австралийский стандарт, используемый также в Новой Зеландии, островах Фиджи и Папуа-Новой Гвинее. Два токоведущих контакта располагаются под углом, а внизу контакт заземления. Если вдруг поедете в кругосветное путешествие, и вас занесет в эти страны, то обязательно обзаведитесь переходником.

Тип J. Стандарт, принятый Швейцарией. Он чем-то схож с типом С, только заземляющий контакт расположен между токоведущими и немного опущен вниз. Евровилки с ним можно использовать без каких-либо переходников.

Тип K. Датский тип розеток. Отличие от французского стандарта лишь в месте расположения заземляющего контакта, который установлен непосредственно в вилке прибора.

Тип L. Стандарт, который распространен в Италии. Он совместим с евровилками типа С, поэтому современные электроприборы можно смело подключать к итальянским розеткам. Средний контакт является заземляющим.

Виды розеток по способу монтажа

Встроенные. Наиболее распространенная конструкция розеток, предполагающая монтаж в специальный подрозетник, скрытый в стене. Снаружи остается только корпус розетки и вывод контактов. Модели с заземлением дополнительно имеют заземляющие «усики».

Накладные. Этот вид розеток используется, когда необходимо уложить наружную проводку. Здесь вся начинка полностью находится в защищенном корпусе. Провод заводится внутрь через специальное отверстие. Такую розетку гораздо проще повредить, просто проходя мимо. Однако для закрепления где-нибудь в гараже или по деревянным стенам — очень хорошая вещь.

Как накладные, так и встроенные розетки бывают одинарными, двойными, тройными или четверными. В продаже каждого вида огромное множество, поэтому можно легко выбрать подходящий вариант для квартиры.

• Эксплуатация

  Нужно ли в квартире ставить розетки с заземлением ?

Модели с дополнительными функциями

Со встроенным УЗО

УЗО защищает человека от поражения электрическим током. Некоторые розетки встраиваемого и переносного типов идут сразу со встроенным УЗО. При утечке минимального тока УЗО мгновенно размыкает контакты, препятствуя поражению током и защищая электроприбор. Стоимость таких моделей в среднем в 6 – 7 раз превышает стоимость обычных одинарных розеток.

Со шторками

В таких моделях на контакты наложена специальная шторка, которая открывается только при вхождении вилки в розетку. Эти шторки защищают маленьких детей от поражения электрическим током. Причем во многих моделях шторки открываются только когда вилка входит одновременно в два контакта (нельзя, например, вставить тонкий металлический предмет только в один контакт).

• Эксплуатация

  О чем молчат производители умных розеток?

С крышкой

Устройства с откидной крышкой применяются в помещениях с повышенной влажностью, например, в ванной комнате, ремонтных боксах и помещениях с насосными станциями. При этом крышка защищает не только от влаги, но и от пыли и мусора, поэтому можно использовать розетку в сильно загрязненных помещениях, например, в мукомольном цеху.

С таймером

Устройство с таймером позволяет выставить временной период, в течение которого розетка будет работать, а затем прекратит питание для определенного электроприбора. В особенности такая розетка удобна, когда есть обогреватель без таймера, а нужно чтобы он отключился в определенный момент. Хотя в некоторых случаях целесообразно заменить обогревать на агрегат с таймером, все же в некоторых случаях экономически выгодно использовать именно такую розетку.

Со счетчиком электроэнергии

Такие модели оснащены счетчиком электроэнергии, который позволяет вести учет расхода для конкретного электроприбора. По сути, с помощью такой розетки вы сможете индивидуально просчитать расход для каждого прибора и понять, какой использовать выгоднее (например, в случае с обогревателями).

С USB разъемами

Это современные розетки с USB выходами, позволяющими быстро зарядить телефон или планшет. Таким образом не занимается лишний разъем розетки, а также можно зарядить электронное устройство, если потеряли или не можете найти к нему вилку.

C Wi-Fi модулем

Модели с Wi-Fi модулем позволяют управлять розеткой удаленно со смартфона. Это может быть удобно, когда нужно включать/отключать от сети прибор, не имеющий собственного таймера отключения, удаленно. Многие из таких розеток имеют подключение к системе «умный дом».

Советы домашним электрикам:

• Медь или алюминий: что лучше всего подходит для проводки?
• Как правильно снимать показания счетчиков электроэнергии?

Теги розетки

Автор

Антон Гладышев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

Реклама на CHIP Контакты

РОЗЕТОК И НАБОРОВ – SK Tools USA, LLC

• Набор из 49 головок 3/8″ 6 Pt Standard и Deep SAE и метрических головок

  Набор из 49 головок 3/8″, 6 Pt Std и Deep SAE и метрических головок

  Обычная цена

  375,66 долларов США

  Цена продажи

  375,66 долларов США

  Обычная цена

  417,41 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 13 мм 3/8″ приводной метрический стандартный хромированный торцевой ключ

  13 мм 3/8″ Приводная метрическая стандартная хромированная головка

  313

  Обычная цена

  10,20 долларов США

  Цена продажи

  10,20 долларов США

  Обычная цена

  11,33 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• Набор из 48 головок 1/4″ 6 Pt Standard и Deep SAE и метрических головок

  Набор из 48 головок 1/4″ с приводом 6 Pt Std и Deep SAE и метрических головок

  Обычная цена

  323,09 долларов США

  Цена продажи

  323,09 долларов США

  Обычная цена

  358,99 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• Привод 5/8 дюйма 1/4 дюйма 6-точечная дробная стандартная хромированная головка

  5/8″ 1/4″ Приводная 6-гранная стандартная хромированная торцевая головка

  40920

  Обычная цена

  9,21 доллара США

  Цена продажи

  9,21 доллара США

  Обычная цена

  10,23 долл. США

  Цена за единицу товара

  /за

  Распродажа Продано

• 20 мм 3/8″ Drive 6-гранная метрическая глубокая хромированная головка

  20 мм 3/8″ Drive 6-гранная метрическая глубокая хромированная головка

  8420

  Обычная цена

  24,68 долларов США

  Цена продажи

  24,68 долларов США

  Обычная цена

  27,42 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 14 мм 3/8″ приводной метрический стандартный хромированный торцевой ключ

  14 мм 3/8″ Приводная метрическая стандартная хромированная головка

  314

  Обычная цена

  10,20 долларов США

  Цена продажи

  10,20 долларов США

  Обычная цена

  11,33 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 6 мм 3/8″ приводной метрический стандартный хромированный торцевой ключ

  6 мм 3/8″ Приводная метрическая стандартная хромированная головка

  306

  Обычная цена

  10,03 долларов США

  Цена продажи

  10,03 долларов США

  Обычная цена

  11,15 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 13-мм 1/2-дюймовый приводной 6-гранный метрический стандартный хромированный торцевой ключ

  13 мм 1/2″ 6-гранная метрическая стандартная хромированная торцевая головка

  48213

  Обычная цена

  12,36 долларов США

  Цена продажи

  12,36 долларов США

  Обычная цена

  13,73 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• Привод 1/8 дюйма 1/4 дюйма 6-точечная дробная стандартная хромированная головка

  1/8″ 1/4″ Приводная 6-гранная стандартная хромированная торцевая головка

  40904

  Обычная цена

  8,22 доллара США

  Цена продажи

  8,22 доллара США

  Обычная цена

  9,14 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 4 мм 1/4″ привод 6-гранная метрическая стандартная хромированная головка

  4 мм 1/4″ привод 6-гранная метрическая стандартная хромированная головка

  40701

  Обычная цена

  8,22 доллара США

  Цена продажи

  8,22 доллара США

  Обычная цена

  9,14 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• Стандартная хромированная торцевая головка, 10 мм, 3/8 дюйма

  10 мм 3/8″ Приводная метрическая стандартная хромированная головка

  310

  Обычная цена

  10,03 долларов США

  Цена продажи

  10,03 долларов США

  Обычная цена

  11,15 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 4 мм 1/4″ Drive 6-гранная метрическая глубокая хромированная головка

  4 мм 1/4″ Drive 6-гранная метрическая глубокая хромированная головка

  41697

  Обычная цена

  14,33 доллара США

  Цена продажи

  14,33 доллара США

  Обычная цена

  15,92 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 4,5 мм 1/4-дюймовый привод 6-гранная метрическая стандартная хромированная головка

  4,5 мм 1/4″ привод 6-гранная метрическая стандартная хромированная головка

  40700

  Обычная цена

  8,22 доллара США

  Цена продажи

  8,22 доллара США

  Обычная цена

  9,14 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• Набор из 20 полнодиапазонных метрических головок 3/8 дюйма

  Набор из 20 полноразмерных метрических головок 3/8″

  Обычная цена

  239,93 долларов США

  Цена продажи

  239,93 долларов США

  Обычная цена

  266,59 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 25-мм 1/2-дюймовый 6-гранный метрический стандартный хромированный торцевой ключ

  25 мм 1/2″ привод 6-гранная метрическая стандартная хромированная головка

  48225

  Обычная цена

  20,10 долларов США

  Цена продажи

  20,10 долларов США

  Обычная цена

  22,33 доллара США

  Цена за единицу товара

  /за

  Распродажа Продано

• 14-мм 1/2-дюймовый приводной 6-гранный метрический стандартный хромированный торцевой ключ

  14 мм 1/2-дюймовый привод 6-гранная метрическая стандартная хромированная головка

  48214

  Обычная цена

  13,84 долларов США

  Цена продажи

  13,84 долларов США

  Обычная цена

  15,38 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 12-мм 1/2-дюймовый приводной 6-гранный метрический стандартный хромированный торцевой ключ

  12 мм 1/2-дюймовый привод 6-гранная метрическая стандартная хромированная головка

  48212

  Обычная цена

  12,36 долларов США

  Цена продажи

  12,36 долларов США

  Обычная цена

  13,73 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 5/16″ 3/8″ привод 6-точечная дробная стандартная хромированная головка

  5/16″ 3/8″ Привод 6-точечная дробная стандартная хромированная головка

  45110

  Обычная цена

  10,03 долларов США

  Цена продажи

  10,03 долларов США

  Обычная цена

  11,15 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 1-дюймовый 3/8-дюймовый привод 6-точечная дробная стандартная хромированная головка

  1-дюймовый 3/8-дюймовый привод 6-гранный стандартный хромированный торцевой ключ

  45032

  Обычная цена

  13,84 долларов США

  Цена продажи

  13,84 долларов США

  Обычная цена

  15,38 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• Привод 7/8 дюйма 3/8 дюйма 6-точечная дробная стандартная хромированная головка

  7/8″ 3/8″ Привод 6-точечная дробная стандартная хромированная головка

  45028

  Обычная цена

  11,51 долларов США

  Цена продажи

  11,51 долларов США

  Обычная цена

  12,79 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 5 мм 1/4″ Drive 6-гранная метрическая глубокая хромированная головка

  5 мм 1/4″ привод 6-гранная метрическая глубокая хромированная головка

  41699

  Обычная цена

  14,33 доллара США

  Цена продажи

  14,33 доллара США

  Обычная цена

  15,92 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 4,5-мм 1/4-дюймовый 6-гранный метрический глубокий хромированный торцевой ключ

  4,5 мм 1/4″ привод 6-гранная метрическая глубокая хромированная головка

  41698

  Обычная цена

  14,33 доллара США

  Цена продажи

  14,33 доллара США

  Обычная цена

  $15,92 доллара США

  Цена за единицу товара

  /за

  Распродажа Продано

• 15-мм 1/4-дюймовый приводной 6-гранный метрический стандартный хромированный торцевой ключ

  15 мм 1/4″ привод 6-гранная метрическая стандартная хромированная головка

  40714

  Обычная цена

  8,22 доллара США

  Цена продажи

  8,22 доллара США

  Обычная цена

  9,14 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 10 мм 1/4″ 6-гранная метрическая стандартная хромированная торцевая головка

  10 мм 1/4″ приводной 6-гранный метрический стандартный хромированный торцевой ключ

  40709

  Обычная цена

  8,22 доллара США

  Цена продажи

  8,22 доллара США

  Обычная цена

  9,14 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 5,5 мм 1/4-дюймовый привод 6-гранная метрическая стандартная хромированная головка

  5,5 мм 1/4″ привод 6-гранная метрическая стандартная хромированная головка

  40703

  Обычная цена

  8,22 доллара США

  Цена продажи

  8,22 доллара США

  Обычная цена

  9,14 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 9/16″ 3/8″ Привод 6-точечная дробная глубокая хромированная головка

  9/16″ 3/8″ Привод 6-гранная глубокая хромированная головка

  40418

  Обычная цена

  13,84 долларов США

  Цена продажи

  13,84 долларов США

  Обычная цена

  15,38 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 7/16″ 3/8″ Привод 6-точечная дробная глубокая хромированная головка

  Привод 7/16″ 3/8″ 6-гранная глубокая хромированная головка

  40414

  Обычная цена

  13,84 долларов США

  Цена продажи

  13,84 долларов США

  Обычная цена

  15,38 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• Привод 1/4 дюйма 3/8 дюйма 6-гранный глубокий хромированный торцевой ключ

  1/4″ 3/8″ Привод 6-гранная глубокая хромированная головка

  40408

  Обычная цена

  13,84 долларов США

  Цена продажи

  13,84 долларов США

  Обычная цена

  15,38 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 18-мм 3/8-дюймовый приводной 6-гранный метрический сверхглубокий хромированный торцевой ключ

  18-мм 3/8-дюймовый приводной 6-гранный метрический сверхглубокий хромированный торцевой ключ

  8418

  Обычная цена

  15,47 долларов США

  Цена продажи

  15,47 долларов США

  Обычная цена

  17,19 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 7-мм 3/8-дюймовый привод 6-гранная метрическая глубокая головка Chome

  7-мм 3/8-дюймовый приводной 6-гранный метрический торцевой ключ

  8407

  Обычная цена

  14,33 доллара США

  Цена продажи

  14,33 доллара США

  Обычная цена

  15,92 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• Стандартная хромированная торцевая головка 15 мм 3/8 дюйма

  15 мм 3/8″ Привод Метрическая стандартная хромированная головка

  315

  Обычная цена

  11,37 долларов США

  Цена продажи

  11,37 долларов США

  Обычная цена

  12,63 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

• 12 мм 3/8″ приводной метрический стандартный хромированный торцевой ключ

  12 мм 3/8″ Приводная метрическая стандартная хромированная головка

  312

  Обычная цена

  10,20 долларов США

  Цена продажи

  10,20 долларов США

  Обычная цена

  11,33 долларов США

  Цена за единицу товара

  /за

  Распродажа Продано

Купить SK Tools Logo Gear

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Маленькая пена для привода 1/2 дюйма

Добавить в корзину

Быстрый просмотр Сравнивать Добавить в мой список желаний

Набор аксессуаров 1/2”, SFS, 23 шт.

– МАЛЕНЬКИЙ

440,00 $

Артикул: 302301

Добавить в корзину

Быстрый просмотр Сравнивать Добавить в мой список желаний

Набор торцевых головок 1/2″, 38 шт. – МАЛЕНЬКИЙ

560,00 $

Артикул: 303805

Добавить в корзину

Быстрый просмотр Сравнивать Добавить в мой список желаний

Набор ударных глубоких головок 1/2 дюйма, 16 шт.

— МАЛЕНЬКИЙ

280,00 $

Артикул: 301603

Добавить в корзину

Быстрый просмотр Сравнивать Добавить в мой список желаний

Головка комбинированная 1/2″ (SAE), 20 шт. – МАЛЕНЬКАЯ

440,00 $

Артикул: 302005

Добавить в корзину

Быстрый просмотр Сравнивать Добавить в мой список желаний

Набор глубоких головок 1/2″, 20 шт.

– МАЛЕНЬКИЙ

$300.00

Артикул: 302003

Добавить в корзину

Быстрый просмотр Сравнивать Добавить в мой список желаний

Набор глубоких головок 1/2″ SAE, 20 шт. – МАЛЕНЬКИЙ

300,00 $

Артикул: 302004

Добавить в корзину

Быстрый просмотр Сравнивать Добавить в мой список желаний

Набор торцевых головок 1/2″, 56 ШТ.

– МАЛЕНЬКИЙ

840,00 $

Артикул: 305605

Нет в наличии

Нет в наличии

Быстрый просмотр Сравнивать Добавить в мой список желаний

Набор торцевых головок и насадок 1/2″ (SAE), 38 шт. – МАЛЕНЬКИЙ

560,00 $

Артикул: 303806

Добавить в корзину

Быстрый просмотр Сравнивать Добавить в мой список желаний

Набор принадлежностей 1/2″, 9 ШТ.

– МАЛЕНЬКИЙ

340,00 $

Артикул: 300908

Адаптер гнезда счетчика Eaton, переходник с большого отверстия на маленькое, U

Основной контент начинается здесь

Eaton

MFR: Eaton

MFR #: ARP00015CHAP

UPC: 782113

2

Артикул #: 189681

Eaton

№ MFR: ARP00015CHAP

UPC: 782113

2

Артикул №: 189681

Наличие

Местоположение	Доступное количество
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН	3
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР	0

$73,80

$57,80 каждый

Описание

Eaton — универсальный магазин, где можно купить самый широкий в отрасли ассортимент розеток для электросчетчиков для жилых и небольших коммерческих помещений. Эти одногнездовые корпуса для наружного или скрытого монтажа выпускаются в двух вариантах исполнения, обеспечивающих как простую и экономичную установку, так и возможность использования ответвительных выключателей типа BR или CH. Цельные штампованные корпуса розеток электрических счетчиков исключают вмешательство в работу и продлевают срок службы изделия. Они одобрены коммунальными службами и могут использоваться для установки розеток в жилых домах, подъездов к сельским службам, передвижных домов или для временного электропитания на строительных площадках.

Руководства и документация

• Брошюра

Технические характеристики

Каталожный номер	ARP00015CHAP
Производитель	Итон
Марка	Итон
Страна происхождения	США
Сделано в США	Да
Приложение	Elec Assemblies, Panels & EOEM – Электрические сборки, панели и EOEM
Специальные возможности	Для использования с розетками счетчика
Стандартный	Перечислено UL
СКП	782113 2
Тип изделия	Аксессуар для гнезда счетчика

Лучшие наборы головок (торцевых ключей)

3 октября 2022 г. 31 октября 2021 г. by Liam Cope ты можешь иметь. Какой размер мне нужен? Какие марки самые надежные? Как долго прослужит мой комплект? Это лишь некоторые из них. В этом руководстве мы постарались упростить определение подходящего набора сокетов и задач, для которых он необходим. Являетесь ли вы механиком, многопрофильным инженером, сантехником или кем-то, кто много занимается своими руками, мы подберем для вас подходящий набор.

В этой статье также будут рассмотрены различные функции, предлагаемые каждым набором, плюсы и минусы, которые мы обнаружили, а также перечислены размеры прилагаемых насадок. Мы можем получить небольшую комиссию, если вы приобретете набор по нашим ссылкам.

На что следует обратить внимание при выборе набора розеток?

При покупке набора розеток необходимо учитывать ряд моментов. Вы всегда должны приобретать набор с учетом задач, которые вам необходимо выполнить. Наборы торцевых головок (торцевых ключей) могут быть изготовлены как для тяжелых, так и для более легких условий эксплуатации. Некоторые из наборов, которые мы обсуждаем, были бы идеальными для домашних условий, тогда как они не были бы идеальными для промышленных приложений. Мы рассмотрим идеальные наборы гаечных ключей для DIY, домашние ящики для инструментов, механиков, инженеров и наборы, которые идеально подойдут для мастерской.

Еще один ключевой момент, на который следует обращать внимание, это устойчивость набора к коррозии и его долговечность в среде, где на него может воздействовать вода и химикаты. Мы снова выделим эти идеальные наборы в статье ниже.

Крепления и застежки, с которыми вы работаете, могут быть как метрическими, так и дюймовыми (SAE), поэтому выбор правильных размеров также чрезвычайно важен. Некоторые наборы поставляются только с метрическими или SAE (имперскими) насадками, тогда как некоторые поставляются со смесью.

Как мы приняли решение о наборах розеток

Мы принимаем решение, тестируя инструменты в рабочей инженерной среде. Инструменты используются мной или членами моей команды, работающими с оборудованием в промышленности. Инструменты используются людьми, которые имеют 10-летний опыт работы в промышленности и выполнения задач. Мы протестировали несколько различных наборов головок и использовали их в условиях, когда наборы подвергались воздействию большого количества воды и химикатов, используемых для очистки.

Делая это, мы можем дать реалистичный обзор каждого набора сокетов и посмотреть, как они будут работать в промышленности.

Набор головок Best 1/4″ (торцевой ключ)

Bahco S290 Набор из 29 головок, квадратный хвостовик 1/4 дюйма

Набор головок хорошего качества для ящиков с инструментами для механиков, инженеров и мастерских

Проверить цену на Amazon. В набор входит трещотка с приводом 1/4″ с различными насадками. Открывая коробку, первое, что понимаешь, насколько аккуратный и аккуратный внешний вид. Bahco проделала действительно хорошую работу по представлению инструментов в коробке. Это делает чрезвычайно простым определение инструментов, которые будут использоваться, и когда они отсутствуют.

Трещотка из набора имеет приятную мягкую рукоятку, что делает ее удобной при использовании. На верхней части храповика также имеется ползунок для большого пальца, который определяет, в какую сторону вращается храповик (ослабление или затягивание). Еще одной особенностью храповика является быстроразъемная кнопка, которая используется при прикреплении или снятии насадок. Мы обнаружили, что сама кнопка остается полностью функциональной даже после многих месяцев использования.

Набор изготовлен из стали и имеет красивое хромированное покрытие. Это означает, что набор подходит для использования в условиях, когда инструменты могут подвергаться воздействию воды, грязи, жира или химикатов. Набор также идеально подходит для использования на открытом воздухе. Мы рекомендуем вытирать излишки воды или химикатов с инструментов или гнезд, прежде чем положить их обратно в коробку.

Набор торцевых головок также включает ряд дополнительных насадок, которые можно использовать с трещоткой. Плоские биты, крестовые биты, шестигранные биты включены в набор.

В целом, мы считаем, что этот набор розеток — отличный выбор для всех, кому нужен небольшой, компактный и полезный набор, который поможет в различных видах деятельности. Во время проверки набор использовался в инженерных целях, где он часто используется для операций по техническому обслуживанию. Набор является отличным активом и включает в себя ряд насадок.

Технические характеристики

Марка набора головок – Bahco

Что входит в комплект – трещотка 1/4, биты, головки, удлинители, скользящая Т-образная штанга и универсальный шарнир.

Sizes of sockets (socket wrenches) – 4mm, 4.5mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm, 13mm,

Types of compatible heads

Метрическая система	Imperial	SAE
Y	–	–

Come with a case – Yes, the set comes with a plastic storage коробка.

Что нам нравится

• Набор торцевых головок отличного качества
• Отличный выбор трещоток и различных удлинителей
• Удобный кейс для переноски

Что нам не нравится

• No Imperial или Sae Sockets включали
• Limited Spections

Наш вердикт

Значение

Значение

. Варианты покупки

Проверить цену на Amazon

Tekton SKT05301 Набор торцевых головок из 55 шт., метрическая и SAE (британская) 1/4 дюйма, квадратный привод мастерские

Проверить цену на Amazon. Когда вы найдете набор головок по хорошей цене с огромным выбором головок и насадок, естественно, вы будете осторожны. Когда мы внимательно изучили качество и выбор инструментов, которые поставлялись с этим набором, мы были очень впечатлены. В комплекте идут как SAE (британские), так и метрические головки как в стандартных, так и в более глубоких головках.

Единственное, что нам действительно не понравилось в этом наборе, это то, что трещотка не имеет амортизирующей рукоятки. Это, однако, зависит только от личных предпочтений и не является нарушителем условий сделки. Сама трещотка представляет собой храповик с мелкими зубьями на 90, отделанный хромом. Трещотка имеет быстроразъемную кнопку для установки и освобождения головок. Мы также обнаружили, что сама трещотка имеет тонкую конструкцию, что означает, что она отлично подходит для работы на небольших компактных участках.

Набор имеет металлическое хромированное покрытие, что делает его идеальным для использования на открытом воздухе и в условиях, когда инструменты подвергаются воздействию воды, химикатов, грязи и жира.

В целом, мы думаем, что это отличный набор головок для мастерских, механиков, инженеров, торговцев и всех, кому нужен набор хорошего качества с большим выбором инструментов за небольшие деньги. Этот набор действительно имеет отличное соотношение цены и качества, и его также можно приобрести в различных комбинированных наборах Tekton.

Технические характеристики

Марка набора головок – Tekton

Состав набора – 1 шт. 1/4-дюймовый привод 90-зубая быстрозажимная трещотка: 6 дюймов; 1 шт. 1/4-дюймовая рукоятка спиннера: 6 дюймов; 2 шт. Удлинители привода 1/4 дюйма: 3, 6 дюйма; 1 шт. универсальный шарнир: привод 1/4 дюйма; 1 шт. Держатель бит с шестигранной головкой на 1/4 дюйма: 1/4 дюйма; 1 шт. кейс для хранения, метрическая система и розетки SAE.

Размеры головок (торцевых ключей) – Включает 11 шт. 1/4 дюйма, 6-точечный. дюймовые головки: 5/32, 3/16, 7/32, 1/4, 9/32, 5/16, 11/32, 3/8, 7/16, 1/2, 9/16 дюйма; 11 шт. 1/4 дюйма глубина 6-pt. дюймовые головки: 5/32, 3/16, 7/32, 1/4, 9/32, 5/16, 11/32, 3/8, 7/16, 1/2, 9/16 дюйма; 13 шт. 1/4 дюйма, 6-точечный. метрические головки: 4мм, 4,5мм, 5мм, 5,5мм, 6мм, 7мм, 8мм, 9мм, 10мм, 11мм, 12мм, 13мм, 14мм; 13 шт. 1/4 дюйма глубина 6-pt. метрические головки: 4мм, 4,5мм, 5мм, 5,5мм, 6мм, 7мм, 8мм, 9мм, 10мм, 11мм, 12мм, 13мм, 14мм;

Types of compatible heads

Metric	Imperial	SAE
Y	–	–

В комплекте футляр – Да, в комплекте идет пластиковый ящик для хранения.

Что нам нравится

• Отличный выбор за такие деньги
• Comes withe handle spinner
• Good, spacious carrying case

What we don’t like

• No cushioned handle on the ratchet
• Slight play when attaching the sockets to the tools and extensions

наш вердикт1396

Gearwrench Набор торцевых головок 1/4″ из 27 предметов, стандарт SAE/метрическая система — 8

Best for — Маленький набор 1/4″ для механиков, инженеров и мастеров

Проверить цену на Amazon 9039 9039

Резюме

Когда мы взглянули на этот набор головок Gearwrench из 27 предметов, нас впечатлило общее качество головок и отличный выбор насадок. Набор торцевых головок включает приводные инструменты 27 1/4″ и приспособления. В комплект входит ряд торцевых головок SAE (британских) и метрических размеров.

Головка с трещоткой, входящая в комплект поставки, представляет собой довольно тонкую трещотку. Gearwrench говорит, что он на 50% тоньше, чем большинство стандартных головок, что делает его чрезвычайно полезным при использовании в узких местах, где пространство ограничено.

Все головки и трещотка в этом наборе имеют сквозную систему Gearwrench. Проходная система устраняет необходимость в глубоких гнездах, поскольку внешние болты или крепежные детали могут фактически проходить через гнездо и храповик. Он в основном действует как гаечный ключ с храповым механизмом, обладая при этом всеми функциями храпового механизма!

На всех насадках выгравированы их индивидуальные размеры, благодаря чему их очень легко идентифицировать, когда они необходимы для использования.

В целом, мы рекомендуем этот набор для широкого круга профессий, таких как механики, инженеры, торговцы и даже для домашнего использования. В наборе есть качественные инструменты, которые прослужат долгие годы. Набор также идеально подходит для использования в средах, где он может подвергаться воздействию воды или химикатов.

Технические характеристики

Марка набора головок – Шестеренчатый ключ

Что входит в набор – Удлинитель 3 дюйма; Полый удлинитель 6 дюймов, 10 головок SAE (британских), 13 метрических головок и быстросъемный переходник с квадратным хвостовиком 1/4 дюйма.

Размеры торцевых головок (торцевых ключей) – Включает размеры приводов 1/4″: 5/32 дюйма, 3/16 дюйма, 7/32 дюйма, 1/4 дюйма, 9/32 дюйма, 5/16 дюйма, 3/8 дюйма, 7/16 дюйма, 1/2 дюйма, 9/16 дюйма, 3,5 мм, 4 мм, 4,5 мм, 5 мм, 5,5 мм, 6 мм, 7 мм, 8 мм, 9мм, 10мм, 11мм, 12мм, 13мм.

Types of compatible heads

Metric	Imperial	SAE
Y	Y	Y

В комплекте футляр – Да, в комплекте идет пластиковый ящик для хранения.

Что нам нравится

• Инструменты легко идентифицируемые
• Хромированная отделка
• Хороший выбор вложений и розетки
• SAE (Imperial) и метрические размеры включали

Что нам не нравится

• . интенсивного использования
• Трещотка без амортизации

Наш вердикт

Цена

Дизайн

6

Варианты покупки

Узнать цену на Amazon

Wera 003756 Набор головок из 13 шт., квадратный хвостовик 1/4 дюйма

Проверить цену на Amazon SAE (британские единицы)

Сводка

Если вы ищете высококачественный компактный набор головок, то набор головок Wera из 13 предметов может быть правильным выбором для вас. Сам набор состоит из ряда качественных насадок и 9метрические розетки. Набор поставляется и хранится в компактном холщовом чехле. Сумка идеально подходит для хранения в ящике для инструментов или как часть набора инструментов.

Качество набора действительно проявляется во всем, от трещотки до головок. Вы можете сказать, что это качественный комплект, который выдержит испытание временем. Wera также упростила идентификацию каждого размера гнезда, используя свою систему цветового кодирования, которую вы можете найти на других инструментах Wera, таких как отвертки и гаечные ключи (гаечные ключи).

Трещотка имеет высокое качество и чрезвычайно удобна в эксплуатации. Мы обнаружили, что набор оставался в отличном состоянии при использовании в условиях воды, грязи, жира и химикатов. Пока за комплектом ухаживают, он наверняка позаботится о вас.

В целом, мы настоятельно рекомендуем этот набор всем, кто хочет иметь высококачественный набор головок, который будет лежать в их ящике с инструментами долгие годы. Набор идеально подходит для инженеров, ремонтников, механиков, торговцев и домашних мастеров.

Примечание: Wera также продает этот набор с насадками SAE/Imperial. Ссылку на этот набор мы прикрепим внизу обзора.

Tech Spects

Бренд набор сокетов – WERA

, что поставляется в Set –
1x 8100, SA 12 HF Zykl метрические, 13 шт.
1x 8004 A Металлическая трещотка Zyklop с переключающим рычагом и приводом 1/4″, 1/4″ x 141 мм
1x 8794 LA Удлинитель Zyklop со свободновращающейся втулкой, длинный, 1/4″, 1/4″ x 150 мм
1x 8794 A Удлинитель качания Zyklop, 1/4″, 1/4″ x 56 мм
9x 8790 HMA HF Zyklop Головка с приводом 1/4″ с функцией фиксации: 5,0×23,0, 5,5×23,0, 6,0×23,0, 7,0×23,0, 8,0×23,0, 10,0×23,0, 11,0×23,0, 12,0×23,0, 13,0×23,0
1x Экстрактор для гаек , 43 x 14 мм
1x Застежка-липучка 120, 120 x 50 мм

Размеры головок (торцевых ключей) – 5 мм, 5,5 мм, 6 мм, 7 мм, 8 мм, 10 мм, 11 мм, 12 мм, 13 мм.

Types of compatible heads

Metric	Imperial	SAE
Y	–	–

В комплекте футляр – Да, в набор входит холщовый мешочек для хранения.

Что нам нравится

• Инструменты и головки отличного качества
• Пожизненная гарантия Wera
• Головки имеют цветовую маркировку, поэтому их легко идентифицировать
• Сумка для переноски удобна для хранения и экономии места

Что нам не нравится

Ограниченные размеры головок 90 (без SAE или имперских единиц)

Наш вердикт

Стоимость

Дизайн

Качество

Покупка Опции 9306

Проверить цену на Amazon для набора SAE (британских)

Набор торцевых головок DEWALT 1/4”, 25 шт. с метрическими и SAE (британскими) головками (DWMT73805) для DIY и небольших наборов инструментов

Узнать цену на Amazon

Сводка

Этот набор из 25 головок Dewalt представляет собой недорогой набор высококачественных головок. Сам набор является одним из самых дешевых наборов головок 1/4″, которые мы рассматривали, и это очевидно по сравнению с некоторыми более дорогими аналогами. Тем не менее, это хороший набор за свои деньги, и он поставляется с целым рядом различных насадок и разъемов как в SAE, так и в метрических формах. Компактный набор — отличный выбор для хранения дома в ящике с инструментами.

Трещотка с приводом 1/4″, входящая в комплект, имеет серебристо-хромовую отделку, что на самом деле выглядит очень красиво. Набор был протестирован водой и химическими веществами и по-прежнему имеет приятный внешний вид даже после частого использования. Трещотка оснащена ползунком для большого пальца, позволяющим переключаться между затягиванием и ослаблением. На верхней части храповика также расположена кнопка быстрого освобождения, позволяющая зафиксировать или снять гнезда. Единственное, что нам не понравилось в трещотке, это отсутствие амортизирующей рукоятки.

Все насадки в наборе имеют такое же хромированное покрытие, как и трещотка. Все они имеют размеры, выгравированные сбоку, поэтому их легко идентифицировать.

В целом, мы рекомендуем этот набор всем, кому нужен недорогой и надежный набор для домашнего использования. Мы бы не рекомендовали этот набор тем, кому ежедневно требуется набор сокетов.

Технические характеристики

Марка набора торцевых головок – Dewalt

Что входит в комплект – Удлинитель 1/1/4”, привод 1/4, быстроразъемная трещотка 4 1 – Адаптер приводного сверла 1/4, стандартные головки SAE 11-1/4, стандартные метрические головки 11-1/4.

Размеры головок (торцевых ключей) – Стандартные головки SAE 5/32″, 3/16″, 7/32″, 1/4″, 9/32″, 5/16″, 11/32″, 3/8″, 7/16″, 1/2″, 9/16″. Стандартные метрические головки – 4мм, 5мм, 6мм, 7мм, 8мм, 9мм, 10мм, 11мм, 12мм, 13мм, 14мм.

Types of compatible heads

Metric	Imperial	SAE
Y	Y	Y

Поставляется с футляром – Да, в комплекте пластиковый футляр для хранения.

Что нам нравится

• Хорошая цена
• Dewalt Brand
• 72 Зубной цыплен чем необходимо
• Ограниченные размеры гнезд

Наш вердикт

Значение

Дизайн

Качество

Варианты покупки

.91.

Шестеренчатый ключ 1/2″, набор из 49 головок с головками SAE (британскими) и метрическими головками — 80700D

Подходит для — набор головок хорошего качества для механиков, инженеров и мастерских

Проверить цену на Amazon. Сам набор состоит из трещотки с приводом 1/2″ с различными насадками и имеет ряд метрических и SAE (британских) размеров головок. Каждое приспособление имеет блестящую хромированную отделку с антикоррозийным покрытием. Все инструменты и насадки кажутся качественными и долговечными.

Нам не понравился дизайн пластикового кейса для хранения. У него нет ручки или какого-либо очевидного способа переноски кейса. Тем не менее, кейс полезен и обеспечивает хорошее место для хранения всех розеток и насадок. Вот почему мы снизили рейтинг общего дизайна.

Шестеренчатый ключ продает другие варианты этого набора головок, но мы рассмотрели вариант из 49 частей — 6 точек. Нам понравилось, что в нем есть как метрические, так и SAE (британские) розетки.

В целом, этот набор розеток является отличным вариантом среднего радиуса действия для повседневного использования как в промышленных, так и в домашних условиях. Мы думаем, что этот набор идеально подойдет торговцам, механикам, инженерам, а также тем, кто занимается ремонтом и ремонтом дома, где требуется частое использование набора розеток. Отделка этого набора означает, что его можно использовать вокруг воды, грязи, жира и химикатов.

Технические характеристики

Марка набора торцевых головок – Шестеренчатый ключ

Состав набора – торцевые головки от 7/16 дюймов до 1-1/ от дюймов до 15/16 дюймов, стандартные головки от 10 до 24 мм, от 10 до 19 мм, полностью полированная каплевидная трещотка 1/2 дюйма, удлинители 3 и 5 дюймов, универсальный шарнир 1/2 дюйма, и выдувной корпус.

Размеры головок (торцевых ключей) – стандартные головки от 7/16 до 1-1/8 дюймов, от 1/2 до 15/16 дюймов, стандартные головки от 10 до 24 мм, головки от 10 до 19 мм,

Типы compatible heads

Metric	Imperial	SAE
Y	Y	Y

В комплекте футляр – Да, в комплекте пластиковый футляр для хранения.

Что нам нравится

• , как Metric, так и SAE (Imperial), включали в себя
• 23 Piece Kit
• Инструменты отмечены красиво, чтобы помочь идентификации размеров

. не имеет ручки для переноски футляра

Рукоятка трещотки без амортизации

Наш вердикт

Значение

Дизайн

Качество

Варианты покупки

Проверка.

Best for – набор глубоких метрических головок для инженеров, механиков и мастеров

Резюме

Инструменты Teng создали отличный набор головок для приложений, требующих глубоких головок. Сам набор поставляется с набором из 10 наиболее часто используемых головок от 10 до 19 мм.мм. Гнезда имеют большую глубину, что позволяет использовать их в труднодоступных местах и ​​обеспечивает прочное соединение с застежкой. Все розетки в этом наборе метрические и не поставляются с розетками SAE/британского размера.

Храповой механизм в комплекте представляет собой гибкую головку с приводом 1/2 дюйма. Это означает, что розетки могут располагаться под углом для доступа к труднодоступным местам. На конце трещотки расположена приятная амортизирующая рукоятка, которая обеспечивает удобство при использовании инструмента. Используя комбинацию гибкой головки на храповике и глубоких гнезд, действительно не так много креплений, к которым невозможно добраться с помощью инструмента.

Набор имеет хром-ванадиевое покрытие, что означает, что он водостойкий и может использоваться в тех случаях, когда он может подвергаться воздействию химических веществ, грязи и жира. Мы обнаружили, что качество и отделка инструментов остались неизменными, так как набор часто используется.

В целом нам нравится этот набор, и мы считаем, что он стоит своих денег. Если вы работаете только с креплениями метрического размера или вам нужно заменить набор метрических головок, то это может быть хорошим выбором для вас. Некоторые из профессий, где набор может быть полезен, – это механики, инженеры, торговцы или домашние дела.

Технические характеристики

Марка набора головок – Teng Tools

Что входит в комплект – 1 трещотка, 10 пластиковых глубоких головок для хранения.

Размеры головок (торцевых ключей) – 10мм, 11мм, 12мм, 13мм, 14мм, 15мм, 16мм, 17мм, 18мм, 19мм.

Типы совместимых головок

Metric	Imperial	SAE
Y	–	–

Come with a case – Yes, the set comes с пластиковым футляром для хранения.

Что нам нравится

• Трещотка хорошего качества с гибкой головкой
• Глубокие головки
• Хромованадиевое покрытие

What we don’t like

• Smaller selection of sockets
• No SAE (imperial) sockets

Our Verdict

Value

Design

Quality

Buying Options

Набор торцевых головок Tightspot 1/2″ из 70 шт.

с насадками SAE (британские) и метрические

Подходит для — большой набор торцевых головок для недорогого использования, механиков, инженеров и мастерских

Проверить цену на Amazon. Производитель набора — компания Jaeger Tools, имеющая хорошую репутацию надежных инструментов в отрасли. Первое, что нас поразило в наборе, это количество насадок и инструментов, которые вы получаете за деньги. Редко можно найти набор хорошего качества с таким выбором по цене. Tightspot также предлагает пожизненную гарантию «без вопросов» на свои инструменты. Это крайне редко встречается в наборах розеток по более низкой цене.

Сам набор состоит из 70 предметов и поставляется в удобной пластиковой коробке для хранения. Сам ящик для хранения хорош и имеет достаточно места для всех инструментов и насадок, которые можно хранить и легко идентифицировать. Каждый инструмент имеет гравировку, на которой указан размер гнезда.

Одна из вещей, которые нам не понравились в наборе, это то, что храповик был голым металлом. Если вы используете храповик в течение длительного времени для тяжелых условий эксплуатации, это может стать неудобным для ваших рук. Еще одна проблема, с которой мы сталкивались ранее при работе с инструментами с черным покрытием, заключалась в том, что их можно легко поцарапать при падении или неправильном использовании.

В целом, этот набор головок — хороший выбор для тех, кто хочет пополнить свою коллекцию большим выбором головок и инструментов по хорошей цене. Набор будет полезен механикам, торговцам, инженерам и всем, кому необходимо использовать наборы торцевых ключей дома.

Tech Spects

Бренд набор сокетов – Jaeger Tools

Что поступает в набор – 15 SAE (Imperial) Standard Sockets, 14 SAE (Imperial). головки, 17 головок метрической глубины, 1 трещотка, 4 удлинителя (3″, 5″, 10″), карданный шарнир, 2 адаптера и прочный пластиковый кейс.

Размеры головок (торцевых ключей) – SAE (дюймовые) – Стандартные головки: 5/16″, 3/8″, 7/16″, 1/2″, 9/16″, 5/8 ″, 11/16″, 3/4″, 13/16″, 7/8″, 15/16″, 1″, 1-1/16″, 1-1/8″, 1-1/4″ . – Глубокие головки: 3/8″, 7/16″, 1/2″, 9/16″, 5/8″, 11/16″, 3/4″, 13/16″, 7/8″, 15 /16″, 1″, 1-1/16″, 1-1/8″, 1-1/4. Метрические – стандартные головки: 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 13 мм, 14 мм, 15 мм, 16 мм, 17 мм, 18 мм, 19 мм, 20 мм, 21 мм, 22 мм, 23 мм, 24 мм. – Глубокие втулки: 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 13 мм, 14 мм, 15 мм, 16 мм, 17 мм, 18 мм, 19 мм.мм, 20мм, 21мм, 22мм, 23мм, 24мм.

Types of compatible heads

Metric	Imperial	SAE
Y	Y	Y

В комплекте футляр – Да, в комплекте пластиковый футляр для хранения.

Что нам нравится

• как Metric, так и Sae (Imperial) включали в себя
• 70 Piece Kit
• Полный комплект, в котором есть стандартные и глубокие розетки

Что нам не нравится

• Руководство с Рэтет отделка может поцарапаться

Наш вердикт

Стоимость

Дизайн

Качество

5 Варианты покупки

61396

Проверить цену на Amazon.

Резюме

Если вы ищете набор торцевых головок по хорошей цене, вам может подойти набор из 23 предметов Dewalt. Набор представляет собой относительно небольшой набор, состоящий из 23 предметов и насадок. Одна из поразительных вещей в наборе головок — красивая темная отделка всех инструментов и насадок. В наборе представлены как метрические размеры гнезд, так и размеры SAE (британские). Все размеры красиво выгравированы на каждом инструменте. Основная трещотка оснащена кнопкой быстрого сброса, расположенной в верхней части храповика. Это позволяет легко и быстро заменять насадки.

Единственная плохая вещь, которую мы обнаружили в наборе розеток, это то, что их довольно легко поцарапать. Возможно, это связано с черной окраской всех инструментов/насадок. Мы также не рекомендуем использовать этот набор в средах, где он может подвергаться воздействию высоких уровней воды или химикатов.

В целом, этот набор розеток — отличный выбор в качестве начального набора или для тех, кому требуется набор розеток для домашнего использования. Я бы не рекомендовал этот набор для тех, кто работает с ним ежедневно. Сказав это, набор имеет отличную цену и предлагает большой выбор инструментов по цене.

Технические характеристики

Марка набора торцевых головок – Dewalt

Что входит в комплект – 23 шт. в наборе, 5 головок метрических, 1-дюймовые, 6 головок SAE/imperial в ударном удлинителе, 1/2-дюймовый переходник для приводной дрели, 1/2-дюймовый приводной быстросъемный храповик.

Размеры головок (торцевых ключей) – 7/16″, 1/2″, 9/16″, 5/8″, 11/16″, 3/4″, 13/16″, 7 /8″, 15/16″, 1″, 13мм, 14мм, 15мм, 16мм, 17мм, 18мм, 19мм, 21мм, 22мм, 24мм.

Types of compatible heads

Metric	Imperial	SAE
Y	Y	Y

В комплекте футляр – Да, в комплекте пластиковый футляр для хранения.

Что нам нравится

• как Metric, так и Sae (Imperial), включали
• 23 Piece Kit
• Корпус хранения пластика

Что нам не нравится

• можно легко поцарапать
• Не подходящие для тяжелой службы

Наш вердикт

Значение

Дизайн

Качество

Варианты покупки

. 1396

Набор торцевых головок RS PRO из 26 шт., квадратный хвостовик 1/2 дюйма

Лучше всего подходит для механиков, продавцов, инженеров, мастеров по ремонту и ремонту дома, которым требуются метрические головки

Краткое описание отличный баланс качества и выбора инструментов. В набор входят только розетки метрического размера, но в него входит ряд различных удлинителей и насадок. Все розетки имеют красивое хромированное покрытие, что означает, что их можно использовать в суровых условиях, где они подвержены воздействию грязи, жира, воды или химикатов. Приятным дополнением к набору являются головки для свечей зажигания, которые входят в комплект, что делает набор идеальным для механиков или инженеров, которым требуются глубокие головки.

В комплект также входит полезный и прочный футляр для хранения, в котором достаточно места для хранения каждой розетки и насадки. Основная трещотка имеет мягкую рукоятку, которой удобно пользоваться даже при приложении силы к инструменту. Трещотка также оснащена быстроразъемной кнопкой, поэтому каждую розетку/насадку можно быстро подсоединить/снять. Переключатель расположен в верхней части храповика, что позволяет ему вращаться двумя разными способами.

В целом мы считаем, что это хороший набор розеток для частого использования как в промышленности, так и дома. Набор идеально подходит для хранения в мастерской, так как каждый инструмент можно хранить в пластиковом кейсе. Набор торцевых головок может выдерживать высокие уровни приложения силы, а также может подвергаться воздействию воды или химикатов. Механики, инженеры, торговцы или все, кто занимается ремонтом дома или ремонтом дома, выиграют от использования такого универсального набора.

Технические характеристики

Марка набора торцевых головок – RS pro

Что входит в комплект – набор из 26 предметов, который включает в себя – рукоятку 250 мм, 2 трещотки 2 75 мм, удлинители 2 75 мм скользящая тавровая балка, головки 1/2 дюйма, свечные головки, карданный шарнир.

Размеры головок (торцевых ключей) – 8мм, 9мм, 10мм, 11мм, 12мм, 13мм, 14мм, 15мм, 16мм, 17мм, 18мм, 19мм, 21мм, 22мм, 23мм, 7,24мм 32мм.

Types of compatible heads

Metric	Imperial	SAE
Y	–	–

В комплекте футляр – Да, в комплекте идет пластиковый ящик для хранения.

Что нам нравится

• Розетки хорошего качества
• Ассортимент удлинителей
• Пластиковый ящик для хранения в удобном месте для каждого инструмента
• Хромированное покрытие, обеспечивающее устойчивость к ржавчине и коррозии

Что нам не нравится

• Без торцевых головок по стандарту SAE
• 8 Нет
Нет Нет Нет подходит для очень маленьких площадей

Наш вердикт

Цена

Дизайн

Качество

5 Варианты покупки

61396

В чем разница между набором торцевых головок и набором торцевых ключей?

Нет никакой разницы между набором торцевых головок и набором торцевых ключей. Это просто разные названия, которые даются инструментам по всему миру. Например, наборы торцевых головок — это термин, который используется в Великобритании и большей части Европы, тогда как в США и Канаде их обычно называют наборами торцевых ключей.

Из чего состоят лучшие наборы головок (торцевых ключей)?

Есть несколько компаний, которые производят комплекты розеток отличного качества. Большинство компаний будут производить наборы головок как более низкого, так и более высокого класса. Как правило, более дорогие варианты служат дольше, поскольку они, как правило, более высокого качества.

Некоторые из лидеров рынка;

• Jaeger Tools
• Dewalt
• Gearwrench
• Snap-on
• Bacho
• Tektan

What are socket (socket wrench) sets used for?

Наборы торцевых головок представляют собой механические инструменты, которые используются для затяжки или ослабления креплений и крепежных деталей. Наборы торцевых головок (торцевые ключи) обычно включают в себя комбинацию головок разного размера, которые обычно предназначены для установки гаек и болтов наиболее распространенных размеров.

Наборы головок также можно использовать с другими типами креплений и крепежных деталей, поскольку они могут включать в себя отвертку и шестигранные биты, которые можно использовать вместе с трещоткой или держателем бит.

Лиам Коуп

Привет, меня зовут Лиам, я основал Engineer Fix с целью предоставить студентам, инженерам и людям, которые могут быть любопытны, онлайн-ресурс, который может упростить проектирование.

Я работал на различных инженерных должностях, выполняя бесчисленное количество часов механических и электрических работ/проектов. Я также прошел 6-летнее обучение, которое включало повышение квалификации и получение степени HNC в области электротехники.

Таблица размеров розеток

Расстановка или сортировка розеток по размеру может показаться простой задачей. Но это не так. Особенно, когда есть два стандарта измерения, SAE и метрика, о которых нужно помнить. Однако, если вы только что купили свой набор розеток, мы можем помочь вам их подобрать.

Ниже вы найдете необходимую информацию о розетках, их типах и размерах. Вы также найдете подробную диаграмму для легкой конвертации. Итак, начнем.

Контур

Наиболее распространенные размеры приводов

Гнездо привода можно представить как отверстие (квадратное) для крепления гнезда к токарному инструменту, такому как гаечный ключ или трещотка. Есть три наиболее часто встречающихся стандартных размера в зависимости от того, для чего они вам нужны. Вот распространенные размеры:

• 1/2″ Приводы : Такие приводы в основном используются для тяжелых работ, когда гайки массивны и требуют большего усилия или крутящего момента. Диски ½” в основном используются с гнездами размером 19 мм. Вы можете использовать их при забивании анкерных болтов в стены для монтажа вашего светодиодного телевизора.
• Приводы 3/8″ : Такие приводы более универсальны. Это потому, что вы можете использовать эти диски для покрытия сокетов и областей для различных задач. Используется как дома, так и в мастерских.
• Приводы 1/4″ : Когда речь идет о работах с низким крутящим моментом, вы можете выбрать приводы 1/4″. Вы можете использовать такие диски для небольших сокетов с максимальным размером 14 мм. Он используется для точных или внутренних работ.

Типы розеток

Существуют разные розетки, подходящие для разных работ. Если вы работаете в области механики, приведенная ниже информация будет вам полезна.

Вот некоторые распространенные типы головок:

Ударные головки : В большинстве случаев люди предпочитают ручные инструменты. Это потому, что они старой школы и имеют крепкое телосложение. Однако большинство типов сокетов не подходят для таких инструментов. И здесь на помощь приходят ударные розетки. Ударные головки специально разработаны для таких инструментов.

Предположим, вы работаете с пневматическим или электрическим гаечным ключом. Теперь для таких инструментов вам нужны прочные головки, способные выдерживать высокие крутящие моменты. Ударные головки отлично справляются с этой задачей, поскольку они прочнее и надежнее, чем обычные головки.

Точечные сокеты:  Далее в нашем списке идут точечные сокеты. Такие розетки, особенно 12-гранные, очень просты в установке и использовании. Вы можете легко надеть эту насадку на инструмент в любом из 12 доступных положений. Так что, даже если вы новичок, вы легко сможете им пользоваться, так как проблем с выравниванием не возникнет.

12-гранные розетки обычно предназначены для легких бытовых задач. Тем не менее, есть еще одна категория этого разъема, известная как 6-контактный разъем. 6-гранная головка используется для тяжелых работ, требующих приложения большого или значительного крутящего момента.

В таких случаях шестигранные головки с меньшей вероятностью соскальзывают или смещаются. Они считаются более прочными и крепкими, чем внутренние стены. Итак, если вам нужна розетка для легких работ, выбирайте 12-гранную розетку. В противном случае используйте 6-гранную розетку.

Мелкие сокеты и глубокие сокеты

Неглубокие сокеты — это другое название обычного сокета. В некоторых случаях он может не коснуться гайки до того, как болт коснется конца гнезда, что делает работу сложной, а иногда и невыполнимой. В таких случаях механики используют глубокие гнезда.

Обычно, имея длину один дюйм, вы можете использовать глубокие розетки в труднодоступных местах. Вы можете сделать это, только если ваш драйвер имеет расширение.

Таблица размеров метрических головок

Ниже приведены метрические размеры головок: –

Привод 3/8″	Привод 1/4″	Привод 3/4″	Привод 1/2″
5,5 мм	4 мм	19 мм	8 мм
6 мм	4,5 мм	20 мм	9 мм
7 мм	5 мм	21 мм	10 мм
8 мм	5,5 мм	22 мм	11 мм
9 мм	6 мм	23 мм	12 мм
10 мм	7 мм	24 мм	13 мм
11 мм	8 мм	25 мм	14 мм
12 мм	9 мм	26 мм	15 мм
13 мм	10 мм	27 мм	16 мм
14 мм	11 мм	28 мм	17 мм
15 мм	12 мм	29 мм	18 мм
16 мм	13 мм	30 мм	19 мм
17 мм	14 мм	31 мм	20 мм
18 мм	15 мм	32 мм	21 мм
19 мм		33 мм	22 мм
20 мм		34 мм	23 мм
21 мм		35 мм	24 мм
22 мм		36 мм	25 мм
		38 мм	26 мм
		40 мм	27 мм
		41 мм	28 мм
		42 мм	30 мм

Таблица размеров головок SAE

Давайте узнаем о размерах головок SAE: –

3/8″ Drive	Привод 1/4″	Привод 3/4″	Привод 1/2″
1/4″	5/32″	7/8″	3/8″
5/16″	3/16″	15/16″	7/16″
3/8″	7/32″	1″	1/2″
7/16″	1/4″	1-1/16″	9/16″
1/2″	9/32″	1-1/8″	19/32″
9/16″	5/16″	1-3/16″	5/8″
5/8″	11/32″	1-1/4″	21/32″
11/16″	3/8″	1-5/16″	11/16″
3/4″	7/16″	1-3/8″	3/4″
13/16″	1/2″	1-7/16″	25/32″
7/8″	9/16″	1-1/2″	13/16″
15/16″		1-5/8″	7/8″
1″		1-11/16″	15/16″
		1-3/4″	1″
		1-13/16″	1-1/16″
		1-7/8″	1-1/8″
		2″	1-3/16″
		2-1/8″	1-1/4″
		2-3/16″	1-1/2″
		2-1/4″

Таблица преобразования SAE в метрические единицы

Иногда, когда у вас есть ключ в метрических единицах и гайка в британских единицах, вы не знаете, подойдет он или нет. В таких случаях нужно знать, как правильно перевести одну единицу в другую. А приведенная ниже таблица поможет вам легко преобразовать размеры из SAE в метрические или наоборот.

Размер SAE	Метрический размер	Дюймы Десятичные
5/32″		0,156	5/32″ и 4 мм
	4 мм	0,157	достаточно близко
	4,5 мм	0,177
3/16″		0,188
	5 мм	0,197
	5,5 мм	0,216
7/32″		0,219
	6 мм	0,236
1/4″		0,25
	6,5 мм	0,256
	7 мм	0,276
9/32″		0,281
5/16″		0,313	5/16″ и 8 мм
	8 мм	0,315	достаточно близко
11/32″		0,344
	9 мм	0,354
3/8″		0,375
	10 мм	0,394
13/32″		0,406
	11 мм	0,433	7/16″ и 11 мм
7/16″		0,438	достаточно близко
15/32″		0,469	15/32″ и 12 мм
	12 мм	0,472	достаточно близко
1/2″		0,5
	13 мм	0,512
17/32″		0,531
	14 мм	0,551
9/16″		0,563
	15 мм	0,591	19/32″ и 15 мм
19/32″		0,594	достаточно близко
5/8″		0,625
	16 мм	0,63
21/32″		0,656
	17 мм	0,669
11/16″		0,688
	18 мм	0,709
23/32″		0,719
	19 мм	0,748	3/4″ и 19 мм
3/4″		0,75	достаточно близко
25/32″		0,781
	20 мм	0,787
13/16″		0,813
	21 мм	0,827
27/32″		0,844
	22 мм	0,866
7/8″		0,875
	23 мм	0,906	29/32″ и 23 мм
29/32″		0,906	достаточно близко
15/16″		0,938
	24 мм	0,945
1″		1

Заключительные слова

Быть механиком — тяжелая работа. А если вы имеете дело с набором розеток или органайзером розеток, работа становится еще сложнее. Розетки бывают разных размеров, типов и даже единиц измерения. А без адекватной информации все может показаться тарабарщиной.

Однако приведенной выше информации достаточно, чтобы просветить вас. Мы обсудили размеры приводов и типы сокетов. Проверить размер сокетов можно как в метрике, так и в системе SAE. Кроме того, вы можете найти таблицу преобразования размеров в желаемый тип единиц измерения. Таким образом, вы можете сортировать розетки так, как хотите, и сэкономить время при выполнении работы.

Видео:

Типы головок и трещоток для различных применений

Изображение предоставлено: Just dance/Shutterstock. com

Торцевые ключи

являются незаменимой частью любого набора инструментов. Профессиональные механики, автолюбители и домовладельцы хватаются за набор торцевых головок всякий раз, когда возникает необходимость ослабить или затянуть различные типы крепежных деталей, таких как гайки и болты. Эти инструменты доступны в различных типах и размерах для различных применений в зависимости от таких факторов, как конкретный рассматриваемый крепеж и величина зазора, доступного в рабочем пространстве.

В этой статье будет представлен обзор существующих типов головок и трещоток, а также описание их использования и основных характеристик. Чтобы узнать больше о других инструментах, перейдите по ссылкам на соответствующие статьи в конце этой статьи или посетите другие наши технические руководства, чтобы изучить различные темы.

Головки и трещотки Номенклатура

Отправной точкой любого обсуждения торцевых головок и трещоток является разъяснение и определение значения терминов.

А 9Головка 3898 представляет собой инструмент цилиндрической формы, предназначенный для установки поверх или в головку крепежного элемента, такого как болт или гайка, и имеет размер, соответствующий размерам крепежного элемента, чтобы обеспечить плотное прилегание и свести к минимуму вероятность соскальзывание или отслоение застежки. На рис. 1 ниже показано изображение сокета.

Изображение предоставлено Skye Studio LK/Shutterstock.com

Рис. 1. Типичная головка, используемая с храповым механизмом.

Трещотка представляет собой рукоятку, к которой прикреплены гнезда, позволяющие прикладывать крутящий момент к крепежному элементу. Слово «храповик» относится к стандартному зубчатому приводному механизму, используемому в инструменте, который позволяет ему свободно вращаться в одном направлении, но блокируется в противоположном направлении. На рисунке 2 ниже показан храповик с присоединенной головкой. Обратите внимание, что храповики с ручным приводом очень распространены, но также доступны другие разновидности, такие как храповики с приводом от сжатого воздуха.

Изображение предоставлено: Шон Павоне/Shutterstock.com

Рис. 2. Храповая рукоятка и гнездо.

Комбинацию торцевой головки и храповика иногда называют торцевым ключом , а когда к смеси добавляются взаимозаменяемые головки различных типов и размеров, результирующий набор инструментов называется головкой . набор .

Другой термин, ключ с трещоткой , в принципе похож на торцевой ключ, за исключением того, что он напоминает стандартный накидной ключ, который имеет храповой механизм, встроенный непосредственно в ключ. Следовательно, каждый гаечный ключ с храповым механизмом будет представлять собой фиксированные размеры, в то время как рукоятка с храповым механизмом может иметь различные размеры гнезд, прикрепленных к ней. На Рисунке 3 ниже показаны несколько ключей с храповым механизмом, представляющих различные метрические размеры от 8 мм до 14 мм.

Изображение предоставлено: KPixMining/Shutterstock.com

Рис. 3. Ключи с трещоткой метрического размера.

Следует отметить, что существует некоторая двусмысленность в использовании термина «ключ с храповым механизмом», поскольку он также может использоваться как синоним термина «торцевой ключ».

Торцевые ключи

идеальны тем, что вы можете менять размер головки в соответствии с конкретным применением крепежа. По сравнению с другими фиксированными гаечными ключами, такими как рожковые или накидные ключи, торцевые ключи позволяют ослаблять или затягивать крепежные детали, не удаляя и не перемещая инструмент на крепежной детали, и полезны в случаях, когда рабочий зазор не позволяет гаечному ключу свободно вращаться по полному кругу.

Типы трещоток

Трещотки в основном характеризуются своим размером, обычно называемым приводом. Наиболее распространенные размеры храповиков: привод ¼ дюйма, привод 3/8 дюйма и привод ½ дюйма. Доступны также трещотки большего размера, включая ¾-дюймовый и 1-дюймовый приводы.

Большинство трещоток, используемых с головками, содержат зубчатый механизм, который предназначен для вращения только в одном направлении. Используя шестерню с большим количеством зубьев, храповик можно спроектировать так, чтобы он производил большее вращательное движение при минимальном повороте рукоятки храповика, что полезно при работе с узкими зазорами, которые ограничивают движение рукоятки. Альтернативой использованию зубчатого механизма является безредукторный храповик, в котором используется роликовый подшипник, который также хорошо работает, обеспечивая максимальное вращение гнезда при ограниченном повороте храповика.

Рычаг на храповике может изменять направление вращения с по часовой стрелке на против часовой стрелки, тем самым позволяя храповику легко переключаться с затягивания на ослабление крепежной детали. Некоторые модели храповиков требуют, чтобы инструмент переворачивался, а выступ с квадратным хвостовиком проталкивался через храповик, чтобы можно было изменить направление вращения.

Трещотки обычно прикрепляются к гнездам с помощью квадратного выступа, который часто содержит встроенный фиксирующий механизм, предназначенный для предотвращения падения гнезд с храповика или их смещения во время работы. Кнопка разблокировки на храповике отключает замок и позволяет легко снять гнездо с храповика при необходимости.

Хотя многие трещотки имеют фиксированную головку, существуют трещотки с гибкой головкой, которые имеют соединение между головкой храповика и остальной частью рукоятки. Эта функция дает пользователю инструмента большую гибкость, так что к крепежному элементу можно подходить с помощью торцевого ключа под разными углами.

Типичная трещотка предназначена для ручной затяжки, но также доступны трещотки с механическим приводом. Одним из распространенных приводных механизмов является сжатый воздух или пневматика, которые используются профессиональными механиками и другими в случаях, когда требуется более высокий крутящий момент или когда выполняется повторяющийся процесс, который может вызвать усталость при использовании ручных инструментов.

Типы розеток

Розетки доступны в различных типах, определяемых такими свойствами, как их размер, количество точек, применение и их материал. В следующих разделах будут рассмотрены наиболее распространенные типы сокетов.

Метрические головки

Инструменты

в США обычно доступны либо в стандартных (имперских) размерах, либо в метрических размерах. Метрические головки используются для ослабления или затягивания метрических крепежных деталей и доступны в различных размерах в зависимости от размера привода, используемого для храповика. Физические размеры сокета будут увеличиваться по мере увеличения размера диска и размера сокета. Таблица 1 ниже ¹ перечислены наиболее распространенные размеры метрических головок для различных размеров привода храповика.

Таблица 1. Стандартные метрические размеры головок для приводов различных размеров

Привод 1/4 дюйма	Привод 3/8 дюйма	Привод 1/2 дюйма	Привод 3/4 дюйма	Привод 1 дюйм
4 мм	5,5 мм	8мм	19 мм	36 мм
4,5 мм	6 мм	9 мм	20 мм	38 мм
5 мм	7 мм	10 мм	21 мм	41 мм
5,5 мм	8мм	11 мм	22 мм	46 мм
6 мм	9 мм	12 мм	23 мм	50 мм
7 мм	10 мм	13 мм	24 мм	54 мм
8мм	11 мм	14 мм	25 мм	55 мм
9 мм	12 мм	15 мм	26 мм	58 мм
10 мм	13 мм	16 мм	27 мм	60 мм
11 мм	14 мм	17 мм	28 мм	63 мм
12 мм	15 мм	18 мм	29 мм	65 мм
13 мм	16 мм	19 мм	30 мм	67 мм
14 мм	17 мм	20 мм	31 мм	70 мм
15 мм	18 мм	21 мм	32 мм	71 мм
	19 мм	22 мм	33 мм	75 мм
	20 мм	23 мм	34 мм	77 мм
	21 мм	24 мм	35 мм	80 мм
	22 мм	25 мм	36 мм
		26 мм	38 мм
		27 мм	40 мм
		28 мм	41 мм
		30 мм	42 мм

Несмотря на то, что между головками метрических и британских размеров существуют эквиваленты, необходимо соблюдать осторожность, чтобы избежать риска сорвать головку крепежного элемента при использовании гнезда, размер которого близок, но не соответствует размеру крепежного изделия. .

Стандартные розетки

Стандартные головки

— это те, которые имеют размер в долях дюйма или дюйма. Также называемые британскими размерами или размерами SAE, это наиболее часто используемые типы головок в США, поскольку многие машины и системы, производимые здесь, используют крепежные детали британских размеров. Как и метрические муфты, эти муфты доступны в различных размерах, соответствующих стандартным размерам крепежа. Как правило, меньшие размеры гнезд связаны с меньшими размерами храпового привода, и по мере увеличения размера привода доступны гнезда большего размера. Таблица 2 ниже ¹ перечислены некоторые из наиболее распространенных стандартных размеров головок, связанных с каждым размером храпового привода.

Таблица 2. Общие стандартные размеры головок для дисков разных размеров

Привод 1/4 дюйма	Привод 3/8 дюйма	Привод 1/2 дюйма	Привод 3/4 дюйма	Привод 1 дюйм
5/32 дюйма	1/4″	3/8″	7/8″	1-5/8″
3/16″	5/16″	7/16″	15/16″	1-11/16″
7/32″	3/8″	1/2 дюйма	1″	1-3/4 дюйма
1/4″	7/16″	9/16″	1-1/16″	1-13/16″
9/32″	1/2 дюйма	19/32″	1-1/8″	1-7/8″
5/16″	9/16″	5/8″	1-3/16″	2 дюйма
11/32″	5/8″	21/32″	1-1/4 дюйма	2-1/8″
3/8″	11/16″	11/16″	1-5/16″	2-3/16″
7/16″	3/4″	3/4″	1-3/8 дюйма	2-1/4″
1/2 дюйма	13/16″	25/32″	1-7/16″	2-3/8″
9/16″	7/8″	13/16″	1-1/2″	2-1/2″
	15/16″	7/8″	1-5/8″	2-5/8″
	1″	15/16″	1-11/16″	2-3/4 дюйма
		1″	1-3/4 дюйма	2-15/16″
		1-1/16″	1-13/16″	3 дюйма
		1-1/8″	1-7/8″	3-1/8″
		1-3/16″	2 дюйма
		1-1/4 дюйма	2-1/8″
		1-1/2″	2-3/16″
			2-1/4″



Ударные головки

Ударные головки

предназначены для использования с ударными гайковертами для удаления замерзших или сильно проржавевших крепежных деталей. Ударные гайковерты обычно имеют пневматический привод, но существуют и проводные, и беспроводные электрические модели. В ударном гайковерте используется ряд радиально установленных молотков, которые наносят серию ударных ударов по застрявшему крепежному элементу, создавая высокий мгновенный крутящий момент. (Подробнее об ударных гайковертах и ​​их родственниках — ударных гайковертах — можно найти в соответствующем руководстве . Ударный гайковерт и ударный гайковерт — в чем разница? ).

Головки, используемые с этими инструментами, обычно изготавливаются из хромомолибдена, который представляет собой пластичный металл, способный лучше выдерживать вибрационные нагрузки, возникающие при использовании ударного гайковерта. Ударные головки обычно имеют черное оксидное покрытие, в отличие от хромированного покрытия стандартных головок общего назначения ² . Многие из этих головок оснащены стопорным кольцом и стопорным штифтом, чтобы гарантировать, что действие ударного гайковерта не собьет головку с ключа. Эти муфты используются в приложениях с высоким крутящим моментом (1000 фут/фунтов и выше), а также обычно имеют более толстую стенку, чтобы выдерживать дополнительную нагрузку.

Типы форм торцевых головок

Форма вершины гнезда относится к геометрии механической обработки гнезда – обычно это двенадцатиугольник (также называемый двойным шестиугольником) или шестиугольник. Эти формы обычно называют 12-гранными и 6-гранными гнездами соответственно. Эти стандартные формы используются чаще всего, хотя восьмиугольники ранее были распространены из-за повсеместного распространения головок болтов и винтов квадратной формы, использование которых в последние годы сократилось. Шестигранная форма будет точно соответствовать стандартному болту или винту с шестигранной головкой, в то время как двойной шестигранник также будет соответствовать шестигранным крепежным элементам, позволяя использовать несколько «начальных» точек. Эта функция может облегчить посадку гнезда на застежку в тесных помещениях или в местах с ограниченной видимостью из-за углублений.

Помимо головок, подходящих для крепежа с шестигранной головкой, существуют дополнительные типы головок, которые можно использовать с торцевым ключом для других видов крепежа. К ним относятся головки для стандартных винтов с плоской или крестообразной головкой, винты с шестигранной головкой с утопленным профилем (например, винты Allen™ ¹ ), винты с головкой Torx и винты со звездообразной головкой. Ключевое отличие здесь заключается в том, что эти розетки имеют вилочную головку на головке, а не утопленную охватывающую конструкцию, которая является стандартной для двенадцатигранных или шестигранных головок.

Эти типы головок иногда называют головками для отвертки, поскольку они могут использоваться с ударной отверткой, а не со стандартной трещоткой с ручным приводом.

Типы длины гнезда

При выборе длины гнезда лучше всего учитывать требования приложения. По сути, существует две основные длины раструбов: неглубокие раструбы (также называемые низкопрофильными) и глубокие раструбы. Неглубокие гнезда могут поместиться в узких местах, где над головкой крепежа мало места. Глубокие гнезда могут достигать крепежных деталей, которые могут быть утоплены, а также могут достигать гайки на длинном болте, у которого оставшаяся длина резьбы над гайкой. Они также иногда используются для «перевернутого» храповика, когда болт закручивается вверх против силы тяжести.

Другие типы головок и храповиков

Помимо обычных типов, упомянутых выше, существуют специальные головки и храповики, предназначенные для очень специфических применений. Эти типы перечислены ниже:

Проходные насадки предназначены для использования со специальной трещоткой и имеют сквозное отверстие в торцевом ключе, что позволяет надевать его на длинный болт. Эти торцевые ключи используются для ослабления или затягивания гаек, которые расположены слишком далеко от резьбы длинного болта и поэтому недоступны для глубокой головки.

Головки свечей зажигания специально разработаны для установки на стандартный корпус свечи зажигания и могут иметь внутренний резиновый чехол, который помогает удерживать свечу зажигания, чтобы ее было легче извлечь из двигателя после ослабления. Свечи зажигания доступны как в имперских (стандартных), так и в метрических размерах.

Головки для извлечения болтов имеют набор внутренних канавок, предназначенных для захвата застрявшего, закругленного или проржавевшего крепежного элемента, который невозможно повернуть с помощью стандартной головки. Они предназначены для использования с отбойным брусом при ручном использовании для обеспечения дополнительного рычага и большего крутящего момента.

Изолированные розетки обеспечивают защиту от поражения электрическим током при необходимости выполнения затяжки или ослабления крепежа вблизи активных электрических цепей. Эти розетки используются с храповым механизмом или прерывателем с аналогичной изоляцией и могут предотвратить поражение электрическим током пользователя инструмента, а также предотвратить непреднамеренное искрение или короткое замыкание, которые могут повредить оборудование.

Искробезопасные розетки изготавливаются из альтернативных цветных металлов (не содержащих железа). Этот материал значительно снижает вероятность образования искр в результате случайного падения инструмента или удара им о другую поверхность. Искробезопасные головки и храповики используются для предотвращения возгорания и взрыва в тех случаях, когда может присутствовать взрывоопасная среда, включая легковоспламеняющиеся газы, жидкости, пары или другие твердые частицы.

Гибкие муфты оснащены шарнирным соединением, позволяющим угол наклона муфты отличаться от обычного угла 90 ^o относительно оси храповика. Эти типы головок обеспечивают большую возможность доступа к крепежным элементам под разными углами, когда прямой подход ограничен другими препятствиями.

Резюме

В этой статье описаны различные типы головок и храповиков, которые используются для установки и снятия крепежных деталей, а также их применение. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг, включая поставщиков головок, трещоток и наборов головок.
