В том, как замерить сопротивление мультиметром, учтите следующие моменты:

1. Не переключайте режимы в ходе измерений.
2. Работайте с мультиметром в перчатках, которые не проводят ток.
3. Зачистите место контакта, если оно покрылось оксидной пленкой.
4. Не проводите замеры, если в исследуемом месте повышена влажность.
5. Не используйте тестер, если у него имеется механическое повреждение или деформирована оплетка щупов\проводов.
6. Если вы хотите померить сопротивление впаянного в плату элемента, придётся выпаять хотя бы один вывод. Иначе результат измерений будет искажён (это обусловлено тем, что на схеме, скорее всего, имеются иные проводники). Если вы хотите проверить деталь с несколькими выводами, полностью отсоедините её от схемы.

Как измерить сопротивление мультиметром

Для проверки не нужно подключаться к сети. Батарейка даёт скромное напряжение, значит, не нужен иной источник тока. Теперь предметно поговорим о том, как измерить сопротивление мультиметром.

Выбираем режим и диапазон

Обычно мультиметр управляется круглой ручкой, которой и выбирается режим. Нам нужен уже известный значок Ω, который обозначает режим омметра на мультиметре. Но есть следующие нюансы:

1. Если на вашем мультиметре стоит только знак Ω, значит, тестер определяет диапазон измерений автоматически. Тогда на циферблате, скорее всего, будут цифры с буквами. Например, 15kОм (приставка кило (буква k) означает увеличение единицы измерения в 1000 раз; Ом = единица, 1 кОм = 1000 Ом) или 2 MОм (миллиомы; 1 мОм = 0,001 Ом).
2. На цифровых тестерах могут стоять значения 200, 2000, 200k и т.п. Это указывает на диапазоны, в которых можно мерить Ω, устанавливая ручку в конкретную позицию. Обозначение k, как уже было сказано, указывает на «кило». Например, если вы поставите ручку на 20k, а на приборе высветится 17, значит, Ω = 17000 Ом.

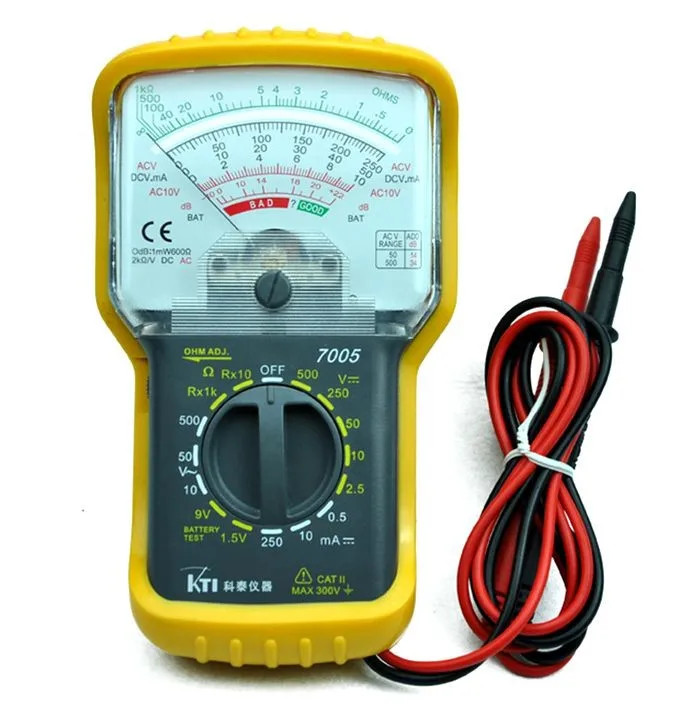

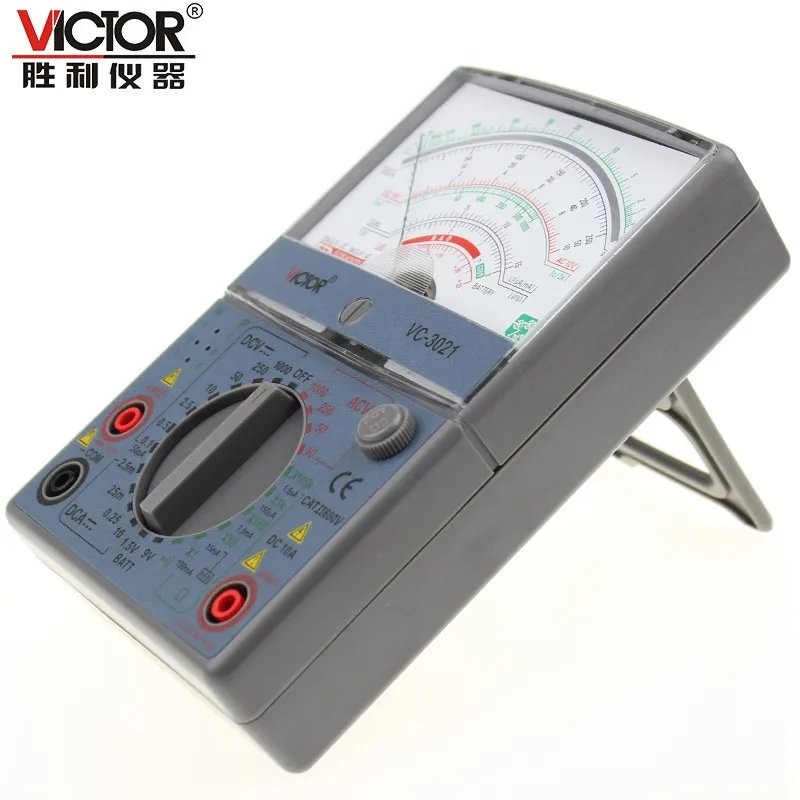

3. На аналоговых тестерах можно увидеть такие значения: Ω, kΩ – x1, x10, x100, MΩ. На таких мультиметрах то, на что указывает стрелка, приходится переводить в привычные для нас показания. Подробности можно узнать в инструкции по применению.

Как выбрать нужный диапазон измерений (если тестер не определяет самостоятельно):

1. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.
2. В случае, если приблизительное значение неизвестно, начинайте измерения с наибольшего диапазона, плавно переключаясь на меньший.
3. Если важна точность, придется брать во внимание погрешности. Скажем, на резисторе стоит Ω 1 кОм. Учитывайте допуски для изготовления, составляющие 10%. Значит, настоящие показания могут быть в пределах 900-1100 Ом. Ещё один момент (на примере того же резистора): если вы поставите максимальный диапазон, например, 2000 kОм, тестер может выдать 1. Переведите ручку на 2 kОм: скорее всего, показания будут более точными.

Подключаем щупы

На корпусе мультиметра есть гнезда, в которые нужно вставить щупы. Чаще всего черный вставляется в отверстие с надписью СОМ, а красный в гнездо VΩmА. Но надписи могут отличаться, обязательно изучите инструкцию к мультиметру. Также советуем к прочтению статью о том, как пользоваться мультиметром. Она поможет разобраться, какие щупы к чему подключать, и в других моментах.

Проводим измерения

Теперь нужно дотронуться наконечниками контактов элемента, в котором нужно измерить сопротивление.

Помните, что наше тело тоже проводит ток, и у него есть сопротивление. Поэтому исключите прикосновение рук к контактам. В крайнем случае можете прижимать пальцами только одной руки контакт к щупу, но другой рукой этого делать нельзя, иначе показания будут неправильными.

Остаётся посмотреть на экран, чтобы увидеть значение сопротивления. Но учтите:

1. Если показан 0, то нужно уменьшить диапазон измерений и провести измерение сопротивления мультиметром заново.
2. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Кроме того, цифра 1 может указывать, что в сети нет тока из-за обрыва.

Как проверить мультиметром сопротивление провода

Обычно на мультиметрах есть режим прозвонки, с помощью которого можно проверить наличие или отсутствие обрыва на участке цепи. Режим прозвонки — значок “звуковой микшер”.

Как узнать целостность проводов:

1. Выбираем режим прозвонки.
2. Вставляем щупы в соответствующие гнезда.
3. Проверяем щупы на повреждение (соединить наконечники друг с другом: при наличии сигнала всё в порядке).
4. Наконечниками прикасаемся к контактам исследуемого участка кабеля, замкнув цепь.

Полезное видео о замере сопротивления мультиметром:

Затем слушаем сигнал и смотрим на дисплей мультиметра:

1. Звуковой сигнал говорит о том, что кабель целый, обрыва нет.
2. Если кабель целый, но сопротивление больше, чем то значение, на которое реагирует зуммер (такое может быть из-за длины провода), то на экране вы увидите значение сопротивления.
3. Если сопротивление намного больше диапазона, вы увидите цифру 1. В таком случае измените диапазон.

Теперь вы знаете, как измерить сопротивление мультиметром. Надеемся, что наша статья была вам полезна.

Желаем безопасных и точных измерений!

Мультиметр цифровой PRO-815-Т

Преимущества

Описание

Цифровые мультиметры ЗУБР предназначены для измерения силы тока, постоянного/переменного напряжения, сопротивления, частоты, емкости, температуры. Прибор позволяет также прозванивать электрические сети и проверять полупроводниковые диоды. Выбрать предел измерения величин можно вручную, достаточно установить нужное положение многопозиционного переключателя.

Применение

Используется для проведения измерений электрических параметров сети и приборов

Техническая информация

Артикул
Переменное напряжение, В	700/2
Постоянное напряжение, В	1000B /200мВ
Постоянный ток, А	20А/2мА
Переменный ток, А	20А/2мА
Сопротивление, Ом	20М/200
Ёмкость конденсатора, Ф	200μ/2n
Температура, с	760 / -20 ˚С
Проверка цепи	да
Защита от перегрузки	ма­ло­и­нер­ци­он­ные предо­хра­ни­те­ли (тип F) 0. 2A/250 В и 20A/250 В
Источник питания	9 В (6LR61)
Комплектация
Мультиметр	1 шт.
Щупы измерительные	2 шт.
Термощуп с адаптером	1 шт.

Документация

Инструкция
(скачать pdf, 450.64 КБ)

Рекламная брошюра
(скачать pdf, 2.21 МБ)

Инструкция для печати
(скачать pdf, 469.65 КБ)

Цифровой мультиметр: конструкция и работа

Содержание

• 1 Из чего состоит цифровой мультиметр
  • 1.1 Историческая справка: магнитная стрелка, катушка индуктивности в качестве измерительного прибора
  • 1.2 Как применяется мультипликатор в механических тестерах
• 2 Как работает цифровой мультиметр

Цифровой мультиметр – многофункциональное электронное измерительное устройство. В перечень оцениваемых параметров входят величины: ток, напряжение, емкость конденсатора, сопротивления резисторов.

Мультиметр китайский

Из чего состоит цифровой мультиметр

Историческая справка: магнитная стрелка, катушка индуктивности в качестве измерительного прибора

Удосужившийся единожды вскрыть старенький аналоговый тестер, устройству мультиметра не удивится. Налицо чувствительный элемент, сдобренный изрядной порцией типичных резисторов. В старых тестерах использовались емкости для измерения номиналов конденсаторов, в сегодняшних приборах принцип действия отличается. Рассмотрим вкратце исторические конструкции, чтобы переход к новинкам не вызвал футурошок.

В основе тестера заложены принципы, использованные в 1820 году (16 сентября) Швейггером для первой конструкции гальванометра. В темах про постоянный ток, магнитную индукцию обсуждалась историческая последовательность событий. Первый прибор автор называл мультипликатором. В переводе на русский – умножителем. Эффекты множества витков проволоки складывались. Получалось физическое умножение напряженности полей на число элементарных контуров. Речь затрагивает катушку индуктивности.

Произошло все так. В начале 1820 года Ханс Эрстед обнаружил: провод с током отклоняет стрелку компаса, расположенную неподалеку. Мнения расходятся, иногда утверждается: наблюдение сделал ассистент (студент, вольный слушатель), прочие придерживаются мнения – заметил происходящее сторонний человек, случайно зашедший в помещение. Тогда было принято использовать наглядные эксперименты, завлекая аудиторию.

Педагогикой зарабатывали многие люди науки ввиду скудности государственных дотаций. Как выразился сэр Хампфри Дэви, инструктируя молодого Майкла Фарадея – избегайте бросать немедля дела: наука – скупая леди, не слишком щедро одаривает людей, увлеченных ею.

Ханс Эрстед собирался показать студентам эффект нагрева проволоки, обнаруженный двумя десятилетиями ранее. Желающие прочитают подробнее в разделе, касающемся лампочки накала. Открытие совершил упомянутый выше сэр Хампфри Дэви, учредитель Королевского научного общества (Англии) – в числе прочих учредителей. При замыкании терминалов вольтова столба (подобие современного аккумулятора) платиновая нить быстро раскалялась докрасна (в скором времени сгорала в атмосфере). На момент 1820 года неизвестно о состоявшемся изобретении лампочки накала (см. о противоречиях исторической справки в разделе про лампочки накала), следствие неоткрытого закона Джоуля-Ленца было широко известно – нить светилась под действием электрического тока.

Линии магнитного поля охватывают проволоку спиралью. Имеют круговое сечение в поперечной плоскости. В ходе демонстрации Хансом Эрстедом свойств электричества провод прошел над стрелкой компаса. За счет взаимодействия собственного и наведенного током магнитных полей последняя отклонилась. Эффект наблюдался в 1802 году, писал о нём Джованни Доменико Романьози, одинокий вопль светила науки прошел незамеченным. Ханс Эрстдед не оставил неизвестного явления, немедля разослал весть на латинском – тогда общепринятом в научной среде языке – многим ученым. Даже сделал доклад.

Позже Ампер на очередном заседании продемонстрировал новое явление, присутствующий Лаплас заметил: эффект допустимо усилить, изогнув провод. Появилась первая катушка индуктивности, которую Швейггер встроил в мультипликатор. Столь долгое вступление сделано, чтобы показать, как появился амперметр, до недавних пор выступавший основой тестера.

Амперметр постоянного тока

Как применяется мультипликатор в механических тестерах

В силу особенностей цифровой мультиметр измеряет напряжение, механический тестер – электрический ток. В катушке индуктивности поле витков усиливается, отклоняя стрелку. Напоминает опыты Эрстеда. Простой прибор послужит для разнообразных задач:

1. Измерение напряжения.
2. Оценка величины переменного и постоянного тока.
3. Измерение величины активных сопротивлений и ёмкостей.

Опишем происходящее:

• Малый ток измеряется непосредственно. Каждый следующий предел пропускается через резистор нужного номинала. Больший ток ослабляется, малый подается почти без изменений мультипликатору (амперметр). Для переключения пределов присутствует ручка управления, перебрасывающая контактор в нужное положение. Переменный ток перед оценкой значения требуется выпрямить. Используются полный или половинный диодный мост. Выпрямленный ток пропускается через нужной величины резистор для ослабления, предел регулируется ручкой управления, результат подается мультипликатору.
• Напряжение измеряется схожим образом. Постоянное образует резистивный делитель с дополнительным сопротивлением, активной частью импеданса катушки мультипликатора. Возникает рассчитанный заранее ток, с учётом которого и проградуирована шкала прибора. Аналогично выделяется ряд пределов, переключаемых ручкой. У каждого номинала резистор индивидуальный, шкалы могут совпадать (см. надписи циферблата тестера). Переменное напряжение выпрямляется диодным мостом.

  Корпус мультиметра

• Для измерения емкостей используется блок конденсаторов. Измеряемый элемент включается параллельно связке, ответвляет часть тока (сеть 220 вольт 50 Гц). Мультипликатор оценивает потери, отклонение стрелки указывает на градуировку шкалы в единицах долей фарада (названа в честь Майкла Фарадея). Здесь следует обратить внимание: показания прибора будут сильно зависеть от частоты сети, амплитуды напряжения розетки.
• Номиналы резисторов измеряются с использованием встроенной батарейки (Крона). Принцип прежний: постоянное напряжение образует некий ток, значение заранее известно. Отклоняет стрелку на определенный угол, шкала проградуирована соответствующими единицами (Омы).

Как работает цифровой мультиметр

В основе цифрового мультиметра контроллер с модулем аналого-цифрового преобразователя. В микросхему (на фото залита каплей компаунда) входит блок, анализирующий размер приходящего напряжения. Отличие от описанной выше конструкции: позволяет проделывать уже упомянутые операции плюс:

Микросхема мультиметра

1. Прозванивать сопротивления, резисторы. На жаргоне электронщиков операцией обозначается процедура оценки целостности проводников, либо p-n-переходов полупроводниковых приборов. Звонок напоминает типичный зуммер, встретим в любом системном блоке персонального компьютера (см. фото). При замыкании цепи издает резкий звук. Отсюда происходит название процедуры. Зуммер молчит – оцениваемый элемент электрической цепи неисправен.
2. Аналогичным образом проверим транзисторы, но современный мультиметр припас один приятный сюрприз: многие приборы позволят измерить коэффициент усиления по току. Параметр часто обозначается греческой буквой бета, либо представлен h-параметрами, как h₂₁. Иногда сюда добавляется буква. Например, «э» означает: параметр измерен транзистора, включенного по схеме с общим эмиттером (наиболее часто встречающаяся в простых устройствах). Под указанные цели на фронтальной панели цифрового мультиметра имеется специальное гнездо. Целых два – для p-n-p и n-p-n-структур. Параметры полевых транзисторов оцениваются иначе, конкретика выходит за рамки статьи.
3. Максимальные изменения претерпел принцип измерения емкостей. Теперь на терминал, куда вставлены ножки элемента, подается кратковременно напряжение, затем оценивается время разряда. Напряжение конденсатора убывает по экспоненциальному закону, изучив, можно выдать оценку исследуемого параметра. Факт широко используется техникой для разных целей. Литературе чаще приводит примеры с постоянной времени RC, характеризующей параметры фильтров. Считается, за три периода равных постоянной времени, заряд теряется практически полностью.
4. Дополнительным бонусом дорогих цифровых мультиметров является измеритель температуры. Действие основано на эффекте термопары. Раз Георг сумел оценить напряжение, электроника тем паче сделает. Напряжение оценивается аналого-цифровым преобразователем, отображается в виде температуры дисплеем.

Использование мультиметра

Отличаясь от мультипликатора, оперирующего током, контроллер оценивает напряжение. Встречается чаще серия чипов 7601. Описания типичных представителей приводятся повсеместно. Смотрите видео на ютубовском канале Чип&Дип. Измерительных входов два: один для высоких напряжений. Внутри стоит компаратор, преобразующий уровень аналогового сигнала в цифровой вход. У серии 7601 несколько опорных входов внешних резисторов, конденсаторов, структурно входящих в состав таймера, генерирующего тактовые импульсы. Иногда используется встроенный, в остальных – постоянная времени задается значениями R и C.

Полученный с компаратора код разбивается на группы по тысячам, сотням, десяткам, единицам, подается на защелку (latch). Последнее выступает ячейкой памяти, способной хранить внесенную информацию. В противном случае показания на дисплее будут неустойчивы. Устройство обновляет цифры, чтобы не казалось слишком быстро человеку (порядка трех раз в секунду). Экраном управляет специальный драйвер – микросхема, формирующая сигналы свечения сегментов дисплея. Отдельной строкой идет символ минуса. Подсветка отсутствует, хотя может иметься опция.

Занимательной частью цифрового мультиметра считается переключатель режимов. Ручка, снабженная множеством контактов (см. фото), замыкающая в нужном порядке лабиринт контактных дорожек, расположенных на плате. Мало отличается от механического тестера принципом действия, несмотря на кажущуюся сложность: чередуются пассивные элементы схемы.

Переключатель режимов

После сборки прибор часто нуждается в калибровке. Для цепи измерения температуры выполняется так:

1. Помещают термопару в смесь холодной воды со льдом температурой 0 градусов Цельсия, добиваются подстройкой потенциометра нижнего предела (низковольтный вход) соответствующих показаний табло.
2. Датчик нагревается до ста градусов, регулируется верхний предел. Пока на дисплее не появится нужное значение.

В процесс работы цифрового мультиметра выделение тепла с микросхемы минимальное. Типичное значение мощности рассеивания составляет доли ватта. Охлаждение прибору не требуется. Важно правильно подключать щупы. Черный является схемной землей, обозначается COM. Измерительных входов чаще два, один для больших токов. Хотя присутствует защита предохранителем (помечено меткой fused), при неправильной подаче сигнала возможен выход цифрового мультиметра из строя. Избегайте черным щупом трогать высоковольтные цепи, выполнять не предусмотренные инструкцией действия.

Uni-T UT181A, профессиональный мультиметр-регистратор

Идея поиска того, идеального, мультметра не покидает меня довольно длительное время.
Я уже делал несколько обзоров мультиметров и я дам на них ссылки, а один из них будет и участвовать в этом обзоре. Но хотелось чего то хорошего, точного и относительно недорогого.
В этом обзоре я покажу тот мультиметр, который мне понравился и сравню с его младшим собратом.

Перед тем как перейти к обзору, я хочу поздравить всех радиолюбителей с праздником, Днем Радио.
И под словом — радиолюбитель, я подразумеваю не только тех людей, которые могут без интернета и телефона связаться с другой половиной земного шара, а и тех, кто просто увлечен всем, что связано с электроникой.
В общем поменьше вам сгоревших деталей, побольше новых устройств и чтобы был только запах канифоли, а не волшебного дыма.
73!

Заказал этот прибор я еще в феврале, но пока он пришел, пока у меня дошли до него руки, а отчасти и ноги, прошло довольно много времени.

Перед покупкой я искал в интернете обзоры данного прибора, но увы, не нашел. Причем обзоров нет ни на наших сайтах, ни даже на зарубежных.
Единственное упоминание с некоторыми тестами и разборкой есть на форуме Дейва, а в остальном только видео, которые наполнены рекламой чуть менее, чем полностью.
По этому можно сказать что это первый полноценный обзор данного прибора.
Хотя зная что думает Дейв по поводу дешевых приборов, я думаю что его обзор был бы немного предвзятым.

Скажу сразу, в обзоре не будет гигантских тестов в сравнении с другими мультиметрами, но с какими я сравнивал, напишу.
Я делал обзоры следующих приборов:
VC921 — компактный мультиметр, работает почти отлично, даже батарейки еще родные.
MS8910 — не совсем мультиметр, так как имеет довольно узкую нишу, но тем не менее удобен
ACM04 — токовые клещи с очень хорошей точностью, понравились, но использую очень редко.
MS8240D — весьма точный мультиметр, из минусов пожалуй большой габарит.
MS8216 — маленький, простой, точный, но без возможности измерения тока.
HK68B — Пожалуй самый невыгодный из всех мультиметров, которые побывали у меня. Параметры вполне неплохие, но цена высокая.
UT61E — На мой взгляд самая сбалансированная модель, цена/точность/качество изготовления на высоком уровне, можно смело рекомендовать.

Также я делал обзоры просто разных измерительных приборов.
DS203 — Если вы начинающий радиолюбитель, у которого в кармане «завалялись» лишние 120-130 долларов и вы хотите простой, но неплохой осциллограф, то DS203 это хороший выбор.
DSO138 — Здесь из плюсов пожалуй цена, хотя при помощи этого осциллографического пробника тоже можно делать довольно неплохие измерения, которые не всегда можно сделать даже на «взрослых» устройствах. Ну и конструктор, приятно собрать прибор своими руками.
RLC и ESR метр — Один из самых неоднозначных приборов, ожидал от него большего.
Универсальный тестер радиоэлементов — конструктор — хотя я им практически не пользуюсь, но вещь однозначно удобная, начинающим подойдет отлично.
Еще один универсальный тестер — самая простая модель для тех, кто не боится аббревиатуры ЛУТ.
Второй вариант самодельного универсального тестера — возможности большие, почти максимальные для этого устройства, но надо опять травить/лудить/паять.

Всякую мелкоту типа вольтметров упоминать не буду, так как это совсем простые приборы.

Но перейдем к предмету обзора.
При покупке мультиметр стоил $ 278.62, но у продавца было два купона, на 5 баксов и на 3 при покупке от какой то суммы. Я выбрал купон на 5 и оформил заказ, но попутно «прицепился» и второй купон потому получилось -8 баксов и цена составила 270.62. Раньше я не знал что можно использовать два купона.
У нас такой мультиметр стоит примерно на 100 долларов дороже. Я решил так, какая разница где покупать, по идее приборы должны быть одинаковыми.

И да, я прекрасно понимаю, что цена этого прибора примерно равна почти ста штукам дешевых мультиметров 830-й серии. Но даже 1000 мелких мультиметров не сделают того, что умеет этот прибор.

Фирма Uni-t довольно крупная. Конечно это не Флюк, но тем не менее, производит неплохие приборы по доступным ценам.

Заявленные технические характеристики прибора.

Продавец отправил товар довольно быстро, но к упаковке есть большие претензии.
Упаковано было в полиэтиленовый пакет, без пупырки, и замотано скотчем.

В день, когда посылку привезли на мой почту, как раз был очень сильный дождь, что весьма отрицательно сказалось на упаковке 🙁
Успокаивал только класс защиты прибора и сумка, в которую был упакован комплект.

Да, сумка. Довольно удобная и весьма большая.

К сожалению ремешка на плечо нет, только ручка для переноски, экономят 🙁

Внутри все было хорошо упаковано, замечаний нет. Вода даже не попала в сумку, не то что в прибор.

Все что лежит внутри, зафиксировано при помощи резинок. Хотя мне кажется, что не помешал бы карман, так как мелочь будет вываливаться.

А вот и весь комплект, который в себя включает:
1. Мультиметр UT-181A
2. Комплект щупов
3. Два термодатчика
4. Адаптер для подключения термодатчиков
5. Блок питания
6. Адаптер для подключения блока питания
7. USB адаптер для подключения прибора к компьютеру.
8. Инструкция на китайском и английском языках
9. Компакт диск с программным обеспечением и инструкцией к нему.
10. Сумка.

Пройдемся по комплектации прибора.
Помимо инструкции в комплекте дали еще и гарантийную карту, из которой следует, что прибор изготовлен примерно год назад.

Блок питания совсем маленький, причем на нестандартные 10 Вольт.
Адаптер для подключения к компьютеру. из плюсов то, что не требует драйверов при подключении. Задумался об Bluetooth версии этого адаптера, но пока останавливает цена в 30 долларов.

Термодатчики. В принципе вещь полезная, особенно с учетом одновременной работы, но мне пока не очень нужная.
Щупы качеством выше среднего, заявлен класс защиты CATIII-1000V, CATIV-600V. Насколько я могу судить о конструкции щупов, заявленным классам соответствуют.
Присутствует даже защита торцов клемм, вставляющихся в мультиметр.

Адаптеры.
Первый для подключения двух термодатчиков. Сделано вполне удобно, чего к сожалению не скажешь об адаптере для подключения блока питания.
Дело в том, что для подключения питания надо отключить щупы и подключить адаптер. Т.е. прибор принципиально не может одновременно измерять и заряжаться.
Обусловлено это тем, что практически все приборы не имеют гальванической развязки аккумулятора/батареи и входных клемм.
Можно сделать дополнительное гнездо, но это сразу снизит класс защиты прибора и добавит проблем при измерении.

А вот и красавец. Первое что я подумал, когда достал его из сумки — какой же он большой, но красивый 🙂

Я не зря в самом начале упомянул известную фирму Fluke. Дело в том, что обозреваемый прибор является почти точной копией их мультиметра модели 287.
Внешнее отличие только в двух кнопках, которые поменяли местами. Хотя конечно на самом деле отличий больше, чем кажется.
Если кто то еще считает что обозреваемый прибор дорогой, то скажу, он в 4 раза дешевле (по местным расценкам) аналогичного Флюка, который стоит у нас от 600 до 1600 долларов, потому я считаю, что 270 долларов это реально дешево.

Еще несколько фото.

Подставка фиксируется в открытом положении.

В качестве приятного бонуса присутствуют противоскользящие резиновые вставки. С учетом того, что сам мультиметр имеет резиновую оболочку, то сдвинуть со стола его легко не выйдет, это плюс.

Мультиметр имеет цветной дисплей с диагональю 3.5 дюйма, разрешение 320х240.
Ниже расположены органы управления.
Верхний ряд — функциональные кнопки, назначение меняется в зависимости от режима работы.
Средние четыре кнопки — навигационные, соответственно влево/вправо/вверх/вниз
Hold — удержание показаний
Range — ручной выбор диапазона измерения, при длительном удержании возврат в автоматический режим
Max/min — Вывод на дисплей, кроме текущих значений, максимальных и минимальных зарегистрированных с момента нажатия на кнопку. Как только значение изменяется (стало еще больше или еще меньше) то звучит короткий звуковой сигнал.
Select — выбор дополнительных режимов работы, выделенных около переключателя режимов работы таким же цветом, как надпись на кнопке.
Белая кнопка слева — кнопка включения и выключения. Реагирует с задержкой около 1 секунды, защита от случайного включения или выключения.
Голубая кнопка справа — установка яркости дисплея. При включении питания полная яркость, при нажатии на кнопку включается минимальная, следующее нажатие — средняя.
При длительном удержании подсветка отключается, но начинает вспыхивать подсветка кнопки включения, показывающая что прибор продолжает работать.

Переключатель режимов работы:
Если сравнивать данный прибор с популярным UT61, то заметны явные отличия.
Переключатель также разбит на два диапазона, для высокого и низкого напряжения.
Но кроме этого имеет четыре положения, а не два, так как измерение переменного и постоянного напряжения выбирается положением переключателя, а не нажатием на кнопку выбора режима.
Дополнительно отличается еще то, что первым идет переменное напряжение, а не постоянное как у UT61.
И так по порядку
1. Измерение переменного напряжения до 1000 Вольт.
2. Переменное напряжение до 6 Вольт
3. Постоянное напряжение до 1000 Вольт
4. Постоянное напряжение до 6 Вольт или измерение температуры.
5. Сопротивление, звуковая прозвонка, измерение адмиттанса
6. Прозвонка переходов полупроводников или измерение емкости конденсаторов
7. Измерение частоты, скважности, длины импульсов
8. Постоянный или переменный ток до 6мА
9. Постоянный или переменный ток до 600мА
10. Постоянный или переменный ток до 10А
11. Режим заряда аккумулятора

Клеммы выполнены и расположены классически, слева вход измерения больших токов, потом вход измерения малых токов, далее общий и потом вход измерения остальных величин.
Левые две клеммы не совсем обычные, они имеют датчики подключения разъемов.

Первое включение, ну может почти первое 🙂
При включении на экран выводится небольшая заставка, пока идет загрузка, то светится кнопка включения, потом она погасает.
Время загрузки около 4-5 секунд.

Огромное удобство мультиметра в том, что включение производится кнопкой, а не переключателем режимов. Кроме экономии ресурса переключателя это еще просто удобно тем, что прибор включается в режиме, который использовался последним.
Например я в своем старом Мастече привык так включать, а в новых с автовыбором надо проклацать половину переключателя, чтобы выключить.
Кстати о переключателе, он отличный. Переключение с мягкими, но отчетливыми щелчками, нет привычного треска дешевых приборов.
На фото дисплей кажется блеклым, на самом деле он довольно яркий, полную яркость можно даже не включать, углы обзора отличные, нареканий у меня не возникло.

На задней крышке предостережения на двух языках, а также информация о сертификатах.
Кстати, насколько я знаю, данный мультиметр занесен в Госреестр, по крайней мере в Украине. Потому его вполне можно отдать в поверку. А с учетом его возможностей, например можно легко «нагибать» энергосбыт при несоответствии сетевого напряжения нормам.
Выше расположены держатели для щупов, они как то в кадр не попали, но вряд ли они кому нибудь вообще интересны.

Чтобы реальнее понять насколько этот прибор больше популярного UT61 я сделал несколько фото рядом.
Думаю что комментарии излишни.

Тем не менее мне нравятся оба прибора, но каждый по своему.

Дальше будет большое и нудное описание всех режимов работы прибора.
Но так как описание реально большое, то я лучше спрячу его под спойлер.

Режимы работы прибора и особенности

Заранее извинюсь за низкое качество фото. Как вы понимаете, скриншоты сделать не получится, потому пришлось фотографировать, но фотографировать получилось нормально только так.

И так начнем.
1. Первым делом при включении идет экран загрузки, ничего интересного, просто надо было четное количество фотографий 🙂
2. Измерение переменного напряжения, диапазон от 6 до 1000 Вольт с автовыбором.
3. Если зайти в меню, то можно выбрать дополнительные режимы, их список есть на фото.
4. Например режим с одновременным отображением входного напряжения, частоты и длительности.

1. Режим отображения пиковых значений напряжения.
2. Режим работы с дополнительным низкочастотным фильтром
3, 4. Логарифмические измерения сигнала dBm и dBv.

1. В режиме измерения низкого переменного напряжения опции в меню несколько иные.
2. Режим с одновременным отображением входного напряжения, частоты и длительности такой же как и в прошлый раз.
3. Но зато появился режим комплексного измерения входного напряжения AC+DC. Насколько я понял, такой режим используется при измерениях напряжения с постоянной составляющей. Дополнительно, правда на английском, можно прочитать здесь.
4. Режим измерения пиковых значений такой же как и в предыдущем диапазоне.

1. Измерение постоянного напряжения до 1000 Вольт.
2. Здесь выбор вариантов дополнительных измерений немного меньше.
3. Комплексное измерение AC+DC (при измерении переменного напряжения 1000 Вольт отсутствует).
4. Измерение пиковых значений напряжения.

1. Режим измерения низкого постоянного напряжения.
2. Ну а здесь выбор вариантов еще меньше. Отсутствует режим AC+DC, который есть в аналогичном пределе для переменного напряжения.
3. Также в этом режиме можно включить измерение температуры.
4. Причем прибор мало того что выводит данные с обоих датчиков, так и может отображать разницу температур между датчиками. Кроме того есть варианты выбора основного и дополнительного датчика. Очень удобный режим.

1. Измерение сопротивления.
2. Здесь в меню только один вариант.
3. Но зато можно дополнительно включить режим звуковой прозвонки с одновременным измерением сопротивления до 600 Ом.
4. Измерение адмиттанса. Если честно, то в данном случае я к своему стыду не знаю что это за режим. Если я вообще правильно понял что это именно этот режим.

1. Режим прозвонки переходов полупроводников с максимальными напряжением до 3 Вольт.
2. Измерение емкости конденсаторов. Заявленный максимум 60000мкФ

1. Измерение частоты. В этом режиме разрешение выше, но входное напряжение ниже, максимум 30 Вольт, хотя указана защита до 1000 Вольт.
2. Измерение коэффициента заполнения
3. Длина импульса, при этом во всех режимах динамическая шкала отображает частоту.
4. Выбор альтернативных режимов отсутствует.

Измерение тока. Так как при фотографировании я не вставил щупы в соответствующие гнезда, то прибор выдал предупреждение, что щупы установлены неправильно. Аналогичное сообщение выдается при попытке перейти в другие режимы при щупах вставленных в гнезда для измерения тока.
1. Измерение переменного тока до 6мА
2. Здесь выбор режимов похож на выбор при измерении переменного напряжения.
3. Одновременное измерение тока, частоты и длины импульса
4. Фиксация максимальных и минимальных значений.

1, 2, 3. В режиме измерения постоянного тока становится доступным вариант комплексного измерения AC+DC.
4. В режиме измерения средних токов, до 600мА, альтернативные режимы соответствуют предыдущему диапазону.

Режим измерения постоянного тока, все режимы соответствуют предыдущему диапазону.
В инструкции заявлено, что максимальный длительный ток составляет 10 Ампер, но можно измерять до 20 Ампер при условии что время измерения не более 30 секунд и потом пауза не менее 10 минут.

1. Режим измерения переменного тока, все также как на предыдущих диапазонах. Максимальные режимы аналогичны режимам для постоянного тока.
2. Последний режим, заряд аккумулятора. Если подключено зарядное устройство, то не рекомендуется переводить переключатель режимов в другое положение, так как в некоторых режимах будет короткое замыкание зарядного устройства, а точнее блока питания.

Основные режимы перечислил, а теперь дополнительные, ради которых отчасти и покупался именно этот мультиметр.
Их меньше чем основных, но все равно лучше спрячу под спойлер.

Дополнительные режимы и возможности, а также описание настроек

Режим сравнения, вызывается кнопкой F3 если над ней высвечивается надпись Comp.
Данный режим позволяет реализовать функцию сравнения измеренного значения с установленным параметром или диапазоном.
1. Для примера режим — в диапазоне. Отлично подходит для побора компонентов с заранее выставленными параметрами. Например отбор резисторов с более точным номиналом из пачки. Когда значение попадает в диапазон, то мультиметр сигнализирует об этом.
2. Вне диапазона. Хорошо подходит для контроля напряжения, сигнализация при выходе параметра за установленные пределы.
3. Уведомление если измеренное значение меньше установленного
4. то же самое, только если измеренное значение больше установленного.

Меню настроек.
1. Основные настройки.
2. Дополнительные настройки
3. Выбор языка, английский/китайский
4. В приборе есть развитая настройка энергосбережения.

1. По умолчанию настройки такие:
Снижение яркости экрана до минимума через 10 минут.
Еще через 10 минут отключение подсветки
И еще через 10 минут отключение мультиметра.
2. Каждый из параметров меняется в диапазоне 1-60 минут с дискретностью 1 минута, также можно вообще отменить автоотключение.
3. В приборе имеются часы реального времени, зимнее/летнее время не настраивается, потому придется делать это ручками.
4. Версия прошивки, серийный номер, а также количество свободной и общей памяти.

Ну а это пожалуй основной режим, отличающий данный прибор от основной массы мультиметров.
Режим регистратора.
Данный режим позволяет вести регистрацию любого из измеряемых параметров. К сожалению минимальная дискрета 1 секунда, хотя сам мультметр делает 2 измерения в секунду.
Но при этом, даже в режиме регистрации с частотой 1 раз в секунду прибор может записывать непрерывно более 9 суток. При изменении интервала измерения меняется и максимальное время записи, например если измерять раз в 2 секунды, то будет уже 19 дней.
1. Режим сохранения измеренного значения.
2. Режим регистратора, видны опции настройки частоты регистрации, а также лимит времени общей записи.
3. Если нажать на кнопку старт, то прибор начнет записывать измеренные значения. При этом продолжает работать автоотключение подсветки, но полное отключение питания будет заблокировано и пробор будет писать с отключенным дисплеем.
4. Просмотр результатов записи, отображается минимум, максимум, а также среднее значение измеренного параметра сигнала. При этом в самом верху продолжает отображаться процесс измерения.

1. Но кроме всего этого можно посмотреть результаты записи в виде графика, что более наглядно.
Перемещая курсор по графику, можно просмотреть результаты измерения в цифровом виде.
2. Ради эксперимента записывал напряжение в сети в течение 6 часов 30 минут. Кстати, при работе с высоким напряжением, на дисплее отображается предупреждение.
3. График записи сетевого напряжения.
4. Изначально я думал что память прибора 20000 записей с учетом того что производится 1 запись в секунду. Но на самом деле при записи около 7.5 часов (два эксперимента) было записано всего 650 ячеек из 20000.

Ну и конечно стандартные режимы работы для «продвинутых» мультиметров, но в расширенном виде.
1. Регистрация минимального и максимального значения, но при этом отображается измеренное значение. максимальное, минимальное и среднее.
2. Режим удержания показаний, при этом вверху продолжает отображаться текущее значение измеренного параметра.

Режим относительных измерений также реализован более «продвинуто».
1. Замыкаем щупы.
2. Заходим в меню, выбираем REL. На основном дисплее текущие показания, но появляются еще два мини индикатора.
3. Нажимаем REL еще раз, после этого основной отображает разницу с учетом компенсации.
Средний (помечен как образцовый) показывает величину заданного смещения, а нижний показывает что на самом деле сейчас измерено без учета компенсации.

Режим сравнения.
Для примера я проверил с сетевым напряжением.
1, 2. Звук можно выключить, а также выбрать уведомление при попадании в диапазон и выходе за пределы диапазона (помимо выбора просто уведомления)
3, 4. Проверка в диапазоне 323-235 Вольт.

Фух, вроде все расписал.

После этого я конечно захотел разобрать прибор, ну куда же без этого.
Вообще я уже видел фото внутренностей на странице форума блоггера Дейва, но всегда интереснее разобрать самому 🙂
Нижняя крышка съемная, но вынуть ее оказалось очень непросто. В какой то момент времени я уже начал думать что она не снимается, но фотографии говорили об обратном.
Крышка держится на ПЯТИ! винтах, а точнее на трех винтах и двух маленьких саморезах.
Винты сделаны очень правильно, мало того что они вкручиваются в металлические гайки, которые залиты в корпусе, так эти винты еще и не вываливаются если снять крышку.
Два средних самореза выполняют роль дополнительных фиксаторов, я думаю что они были добавлены в процессе тестирования мультиметра, так как по логике там тоже надо ставить винты.
Как я писал выше, крышка подогнана очень плотно, отчасти это обусловлено классом защиты прибора, заявленным как IP65. Судя по описанию этот класс защиты обеспечивает —
6 — Пыль не может попасть в устройство. Полная защита от контакта
5 — Защита от водяных струй с любого направления

Питание мультиметра производится от аккумулятора. Емкость 2200мАч, напряжение 7.4 Вольта.
С учетом того, что мультиметр иногда должен работать часами, то это куда более удобный вариант, чем батарейки.
Аккумулятор съемный, но снимать его не очень удобно. Мне прибор пришел с нормальным аккумулятором, хотя на форуме Дейва было упоминание, что одному покупателю пришел с испорченным и в итоге он переделал прибор под батарею от видеокамеры.

Когда я снял крышку, то подумал, как же вынимать предохранители, но почти сразу стало понятно, что на самом деле это не сложно. Производитель около одной из сторон каждого предохранителя сделал скосы в пластмассе, чтобы поддевать его при помощи отвертки. попробовал — вполне удобно.
Вот только один минус, ну почему не положить в комплекте хотя бы пару запасных предохранителей?

Так как дальше идет зрелище не для слабонервных, то я эту часть спрячу под спойлер.

Разборка мультиметра

Для дальнейшей разборки надо выкрутить еще шесть винтов, которые соединяют половинки корпуса.
Подгонка половинок корпуса очень хорошая, вместо конструкция кажется вообще монолитной.
Здесь также винты имеют защиту от выпадания.

Первым делом смотрим на предохранители, так как часто они снижают заявленный класс электробезопасности.

Нет, здесь все отлично. Заявлены и установлены предохранители с максимальным напряжением в 1000 Вольт.
По каналу 10 Ампер установлен предохранитель на соответствующие 10 Ампер. Я не стал экспериментировать как он отнесется к заявленному току в 20 Ампер в течении 30 секунд, так как предохранителей дома таких у меня нет. Но думаю что вполне может выдержать.
По каналу 600мА установлен предохранитель с током 800мА, но не думаю что это критично, тем более что такая же маркировка присутствует и на плате.

Несколько фото печатной платы.

Внутри вид конечно сильно отличается от ранее виденных мною мультиметров. Компонентов заметно больше, хотя сам монтаж довольно свободный.

Справа вверху, под металлическим экраном, виднеется матрица точных резисторов, используемая в качестве делителя для разных диапазонов измерения.

В целом сборка аккуратная, хотя около входных клемм и защитных элементов имеются остатки не смытого флюса.

«Мозги» прибора. Более детально я распишу их дальше, но даже здесь видно что применен микропроцессор на ядре ARM.
А также хорошо заметны фотоприемник и излучатель для интерфейса связи с компьютером. Конструкция похожа на модель UT61.

Кстати, очень хорошо видна батарейка для питания часов реального времени. Пришел мультиметр с другой батарейкой, которая была разряжена.
Я при получении включил прибор, увидел что по его мнению сейчас 2036 год, а так как мое мнение не совпадало с его, то я выставил корректное время. Попользовался, выключил, через пол часа включил, все нормально, а на утро время опять сбросилось на исходное.
мне эта картина не понравилась и я полез внутрь. Проверка показала две вещи.
1. Батарейка разряжена.
2. Во включенном режиме напряжение на батарейке немного поднимается, заряжая ее. Потому и не сбросилось время через пол часа после выключения.
В общем неисправная батарейка стоила продавцу еще -5 баксов, которые он возместил без вопросов. Единственной его просьбой было сменить причину спора.

Входные разъемы сделаны в общем то неплохо, винтовое подключение к клемме, аккуратно.
Но есть и два замечание, грязь около мест пайки и маленькое сечение лепестка от печатной платы к винту. Можно было сделать и двойной лепесток, с двумя точками пайки.

В мультиметре присутствует довольно много защитных элементов.
Большая часть сосредоточена около входной клеммы для измерения напряжения, но есть и отдельно стоящий варистор на 18 Вольт, предположительно для защиты зарядного устройства.

А теперь более детально о деталях 🙂
1. Процессор STM32F103ZET6, который обрабатывает всю информацию и занимается выводом на контроллер дисплея. Основан на ядре Cortex-M3 32bit. Немного подробнее можно посмотреть здесь.
2. RAiO RA8875, контроллер дисплея, ссылка на даташит.
3. IS61WV102416BLL, Быстрая статическая оперативная память объемом 2МБ с организацией 1Мбх16.
4. NAND512W3A2SN6, Флеш память объемом 512Мб или 64МБ.

Да, все вот так скромно, экран 3.5 дюйма с разрешением 320х240, процессор 72МГц, 2МБ ОЗУ, 64МБ ПЗУ и все это за такие деньги. Поиграть вряд ли, АнТуТу не установится и FullHD кино не посмотришь, даже WiFi нет 🙁

1. А вот эта микросхема занимается собственно измерением. ES51997 от Cyrustek.
Фактически это и есть мультиметр, а то что я описал выше, это то, что занимается всем остальным функционалом и дополнениями. Этот АЦП предназначен для мультиметров со шкалой 60000 отсчетов. В даташите указана максимальная скорость измерения 20 раз в секунду при условии «обрезки» шакалы до 600 отсчетов (60000(SADC)/600(FADC)), я так понимаю, что это и есть та сама динамическая шкала, которая выводится под основным результатом измерения.
2. Просто операционный усилитель, который стоит рядом с АЦП. OPA 734 из серии ОУ с нулевым дрейфом.

Участок платы около разъема аккумулятора, предположительно узел преобразователей и стабилизаторов напряжения, а также зарядное устройство.

1, 2. Микросхемы преобразователей, стоящие около вышеуказанного узла.
3. Часы реального времени
4. Дата разработки печатной платы 2013 год. С учетом того, что в сфере измерительных приборов время течет заметно медленнее, чем в мире планшетов и сотовых телефонов, то можно сказать что мультиметр очень новый.

Откручиваем еще несколько саморезов, а также четыре винта, при помощи которых лепестки крепятся к входным клеммам и разбираем прибор дальше.

А вот и система определения вставленного штекера в разъем. Около каждой из клемм измерения тока установлена оптопара, а сама клемма сделана прозрачной, просто и довольно надежно, никаких механических контактов.

Переключатель сделан двойным, часть с ручкой является составной частью корпуса, а часть с лепестками, составной частью платы. Скорее всего это сделано для обеспечения класса защиты IP65. Я его не разбирал, думаю что там все нормально.
Справа внизу небольшое фото единственной микросхемы, установленной на этой стороне печатной платы. Не знаю ее назначение, могу лишь предположить что это драйвер подсветки, но судя по количеству компонентов вокруг, сомневаюсь. Даташит найти не смог.

Дисплей я также не стал снимать, тем более что под ним особо ничего интересного не проглядывается. Да и просто не хотелось разбирать дальше.

Так как я уж разобрал прибор, то проверил ток потребления в разных режимах.
В выключенном состоянии прибор потребляет 44мкА. В этом режиме батарея часов не подпитывается, вся энергия скорее всего идет на «собственные нужды» процессора.

1. Режим максимальной яркости дисплея, самое большое потребление. Мне пришлось переключить мультиметр на диапазон до 10 ампер, так как в нижнем диапазоне при старте проседало напряжение на шунте и проверяемый мультиметр отключался сигнализируя о разряде батареи.
2. При средней яркости потребление 63мА.
3. Минимальная яркость.
4. Подсветка полностью выключена, но мультиметр продолжает работать. Как видно из результатов измерения, разница между полностью выключенной подсветкой и минимальной яркостью очень маленькая, 55 и 51мА. Потому совсем можно и не отключать, время автономной работы это увеличит не очень сильно.

Кстати, невозможность одновременного измерения и питания от внешнего источника рубит на корню возможность длительной регистрации данных.
В описании выше я сказал, что даже если регистратор будет писать с интервалом в 1 секунду, то продолжительность записи будет более 9 суток. Это конечно круто, но аккумулятор вытянет не более 43 часов, даже в самом экономном режиме. Выходов из ситуации три:
1. Увеличить емкость аккумулятора.
2. Сделать внешнее питание, но обязательна гальваническая развязка.
3. «Приколхозить» беспроводное зарядное устройство, но думаю уровень помех испортит всю идею.
Пока меня интересует возможность регистрации до суток, но мало ли что будет в будущем, надо будет обдумать варианты.

Термодатчики я не тестировал по причине отсутствия дома точных датчиков, с которыми могу сравнить показания, но даже по прикидкам показания были вполне адекватные. Хотя как по мне, то здесь трудно что то накосячить.
Температуру показывают примерно одинаковую.

Функция отображения разницы температур. Я немного пальцами подогрел один из датчиков, прибор показал полученную разницу. Если подогреть другой датчик, то показания будут отрицательными.

В режиме заряда отображается собственно анимация процесса заряда и текущий уровень заряда в процентах.

Отдельную часть обзора стоит посвятить программному обеспечению, которое входит в комплект к мультиметру.
По немного похоже на то, что идет с более известным UT61E, но гораздо функциональнее.
Для начала здесь ПО работает «в обе стороны». Т.е. может не только получать текущие данные, а и управлять прибором.

Скриншотов получилось много, потому я остальную часть убрал под спойлер.

Описание программного обеспечения

Например можно переключить прибор в ручной режим выбора предела измерения.

А также выбрать режим отображения с одновременным отображением нескольких параметров

Но кроме этого можно управлять записью параметров, а точнее вести запись также как на самом мультиметре.

Естественно можно загрузить данные из внутренней памяти прибора.
Выбираем режим отображения.

После этого в отдельном окне начнется загрузка результатов измерений из самой старой записи.

Но данная запись меня не интересовала и я выбрал следующую, которую я вел на протяжении 6.5 часов.
Время загрузки всей записи было около 30-40 секунд. причем результаты записи можно сохранить, но к сожалению в свой формат. Файл потом открывается при помощи той же программы, но можно это делать с отключенным прибором.

При помощи курсора мыши можно «перемещаться» по процессу измерения, вверху при этом отображается напряжение в то время, напротив которого стоит курсор.

ПО действительно довольно удобное, хотя мне непривычно работать с мультиметром управляя им с компьютера.

Первые тесты, которые я провел, были проведены с применением источника образцового напряжения, который я описывал в одном из обзоров. Тогда же я проверил реальное напряжение этого источника, чтобы потом быть уверенным в его работе.
Табличка с реальными выходными напряжениями ИОНа. В первой колонке было заявленное напряжение, во второй — реальное.

Результаты приятно обрадовали, я бы даже сказал — удивили. Отличия с образцовым напряжением в пределах последнего знака, который вполне законно может «плавать».
Обрадовали меня результаты еще и тем, что во время разборки прибора я не заметил ни одного органа подстройки, скорее всего все делается программно, но думаю шанс найти необходимое ПО стремится к нулю.

Ну а теперь можно перейти к основной части тестирования.
Так как мультиметр имеет высокие заявленные параметры, то я в принципе не мог использовать для его проверки подручные детали, пусть даже относительно точные.
Соответственно пришлось договориться с товарищем и сходить в институт метрологии.
Весь процесс проверки я не фотографировал, так как не хотел дополнительно отвлекать людей от работы, но несколько фотографий я все таки сделал.

Переменное напряжение 5 Вольт.

1. Постоянное напряжение 50 Вольт
2. Сопротивление 500 Ом
3. Попутно я проверял и UT61E, сопротивление 20 КОм.
4. А вот с проверкой точности измерения частоты у нового мультиметра выявились сложности.
Прибор во всех диапазонах выводил показания с одинаковой погрешностью.
Причин две:
1. Испытания проходили на синусоидальном сигнале (если не путаю), проверялось при 1 и 10 Вольт, результат бы тем же. Возможна ошибка формирователя сигнала для встроенного частотомера. Исправить не знаю как.
2. Частота встроенного кварцевого генератора выставлена неточно. Можно попробовать подстроить, благо то, что это не отражается на остальных режимах.

5 Вольт постоянного напряжения. Видно что точность более чем отличная и точно выше заявленных 0.025%

Результаты проверки я свел в табличку. Подозрительным был только диапазон 60 МОм, но мне сказали, что такое бывает на около предельных значениях.

Попутно проверил линейность АЦП. Прибор стоял в режиме 6.0000 В и в диапазоне 500мкВ-5 В выдал следующее:
0,0004
0,0050
0,0500
0,5000
5,0000 (4,999)

Также я проверил Uni-t UT61E, он был в этом обзоре.
Это довольно известный прибор, который очень поразил точностью измерения при его небольшой цене. Пожалуй это будет теперь мой новый настольный прибор, который будет заменой старому 20-ти летнему M890G.

На всякий случай приведу заявленные характеристики.

И полученные результаты

Единственное место, где прибор повел себя непонятно, это измерение переменного напряжения с частотой 10 кГц, при том что при измерении тока с теми же характеристиками показал просто отличный результат.

Немного дополнительной информации.
Фото в моей лапе, мультиметр тяжело назвать компактным 🙂

Несколько видео об этом приборе

Первое на русском языке, остальные увы, нет.

Bluetooth модуль для мультиметров Uni-T

На этом вроде все, пора подвести итоги.
Плюсы
Точный
Функциональный
Защищенный
Недорогой
Да и просто красивый

Минусы
Есть проблема при измерении частоты 🙁
Нет ремешка для сумочки

Мое мнение. Прибор очень понравился. Реально качественно изготовленный прибор. Ну насколько качественным может быть китайский прибор. Конечно функционал для многих будет излишен, но есть упрощенный вариант, UT171, или UT71.
Очень расстроил только прокол с частотомером, не ожидал такого. Ведь по сути функция не такая уж и сложная (относительно), тем более что UT61 показал себя в этом тесте великолепно.
Но с учетом того, что прибор мне вышел 265 долларов, то я готов с этим смириться, но подумаю насчет исправления дефекта, или по крайней мере попробую разобраться в причинах.
UT61 также не подвел, подозрение вызвал только режим проверки переменного напряжения с частотой 10 кГц. В остальном супер.

Кстати. Данный мультиметр внесен в госреестр (по крайней мере в Украине), но под другим названием.
Мультиметры, которые внесены в наш реестр имеют другое название, стандартный называется UT181A, который в реестре — UTM1181A. И здесь возникает некоторая путаница, так как есть мультиметр UT81A, который у нас будет называться UTM181A, но это не 181А, а 81А, т.е. совсем другой прибор, учтите при выборе.

В качестве дополнительных материалов, архив с родного диска прибора.

На этом все, надеюсь что обзор был полезен.

Аксессуары и запчасти для телефонов, недорого с доставкой по всей России

Аксессуары Hoco

  Hoco CW39A

  Hoco UD10

  Hoco EW06

  Hoco CW41

  Hoco NZ7

  Hoco EW19

  Hoco Z46A

  Hoco EW43

  Hoco CA79

  Hoco US02

  Hoco X82

  Hoco UA17

  Hoco J101B

  Hoco J91B

  Hoco X82

  Hoco X84

  Hoco J72A

  Hoco US02

  Hoco EW42

  Hoco EW26

  Hoco NZ7

  Hoco EW15

  Hoco UA17

  Hoco X82

  Hoco UD11

  Hoco EW01

  Hoco Y5 Pro

  Hoco X82

  HOCO US03

  Hoco Y9

Быстрый просмотр

Системный разъем (зарядки) для LG D618 G2 mini / D724 G3 s / K220DS X Power и др. (MicroUSB)

Быстрый просмотр

Динамик (Buzzer) для Apple iPhone 12 mini в сборе

Быстрый просмотр

Системный разъем (зарядки) для Asus Google Nexus 7 (ME370) (MicroUSB)

Быстрый просмотр

Lenovo / Разъем зарядки для ноутбука Lenovo IdeaPad 110-15IBR / IdeaPad 310-15ABR / IdeaPad 310-15IAP и др.

Быстрый просмотр

Acer / Аккумулятор для ноутбука Acer Aspire E15 / Aspire E5-575G-53VG / Aspire E5-575G-58UJ и др. (AS16A7K) (14.8 В, 2600 мАч)

Быстрый просмотр

Микросхема контроллер питания для Apple iPad 6 9.7 (2018) (343S00203-A0)

Быстрый просмотр

Asus / Аккумулятор для ноутбука Asus X540LA (A31N1519) (11.25 В, 2200 мАч)

Быстрый просмотр

Микросхема контроллер питания (MT6370P)

Быстрый просмотр

Acer / Клавиатура для ноутбука Acer Aspire One D255 / Aspire One D260 / Aspire One 521 и др.

Быстрый просмотр

Камера для Huawei Honor 7X (BND-L21) (задняя)

Быстрый просмотр

Пакет крафт подарочный “Единорожик” (M / 6x30x9 см)

Быстрый просмотр

Пакет крафт подарочный “Ну ты и” (24x14x30 см)

Быстрый просмотр

Пакет крафт подарочный “Ты супер стар” (24x14x30 см)

Быстрый просмотр

Пакет крафт подарочный “Всем плевать на твой др” (22x22x11 см)

Быстрый просмотр

Пакет крафт подарочный “Мечты сбываются / но не твои” (24x14x30 см)

Быстрый просмотр

Пакет крафт подарочный “Ты супер” (MS / 18x23x10 см)

Быстрый просмотр

Пакет крафт подарочный “Happy (S / 15x12x5.5 см)

Быстрый просмотр

Пакет крафт подарочный “Денег нет, но вы держите” (24x14x30 см)

Быстрый просмотр

Пакет крафт подарочный “Happy birthday” (ML / 27x23x11. 5 см)

Быстрый просмотр

Пакет крафт подарочный “Терпеть тебя не могу” (22x22x11 см)

Быстрый просмотр

Пакет крафт подарочный “Поздравляю” (22x22x11 см)

Быстрый просмотр

Пакет крафт подарочный “For real man” (MS / 18x23x8 см)

Быстрый просмотр

Пакет крафт подарочный “Хорошо жаришь только картошку” (24x14x30 см)

Быстрый просмотр

Пакет крафт подарочный “Котик” (25x22x12 см)

Быстрый просмотр

Пакет крафт подарочный “Утром поляна / вечером подарки” (24x14x30 см)

Аксессуары Baseus

  Baseus Superior

  Baseus CRNBQ-01

  Baseus Golden Cudgel

  Baseus BS-C16C1 Circular

  Baseus H06 Encok

  Baseus Cafule Series

  Baseus C8-K Grain

  Baseus Tough

  Чехол Baseus для Apple AirPods с функцией беспроводной зарядки

  Baseus Simple

  Baseus Magic QC3. 0

  Baseus Folding Antiskid Pad

  Baseus Iridescent

  Baseus BS-P1002L Q pow Digit

  Baseus SUYL-BWL Future Gravity

  Baseus L41

  Baseus Magic Series

  Baseus Gravity Car Mount

  Baseus Superior

  Baseus CAMOTG-01

  Baseus Charging

  Baseus Superior

  Baseus Dual BS-C16Q1

  Baseus Future Gravity

  Baseus CRLJT-A01 Dust-free

  Baseus Qiyin

  Baseus CALXC-K02 Zinc Magnetic

  Baseus Mini Gravity Holder

  Baseus Metal Age Gravity

Хиты продаж

Быстрый просмотр

Дисплей для Xiaomi Redmi 9 (в сборе с тачскрином)

Быстрый просмотр

Дисплей для Apple iPhone 11 (в сборе с тачскрином)

Быстрый просмотр

Аккумулятор для Huawei Honor 8X/8X Premium (JSN-L21) / Honor 9X Lite (HB386590ECW)

Быстрый просмотр

Дисплей для Huawei Honor 20 Lite (RU 6. 15″) (MAR-LX1H) / Honor 20S (MAR-LX1H) / P30 Lite/Nova 4e (MAR-LX1M/MAR-AL00) (в сборе с тачскрином)

Быстрый просмотр

Дисплей для Realme 9 Pro Plus (в сборе с тачскрином)

Быстрый просмотр

Дисплей для Huawei Honor 10i (HRY-LX1T) / Honor 10 Lite (HRY-LX1) / Honor 20 Lite (Global 6.21″) (MAR-LX1H) и др. (в сборе с тачскрином)

Быстрый просмотр

Дисплей для Huawei Honor 7A Pro (AUM-L29) / Honor 7C (AUM-L41) / Y6 (2018) (ATU-L11) и др. (в сборе с тачскрином)

Быстрый просмотр

Дисплей для Xiaomi Redmi Note 10 Pro (в сборе с тачскрином)

Быстрый просмотр

Дисплей для Realme 8 / 8 Pro (в сборе с тачскрином)

Быстрый просмотр

Дисплей для Samsung A750 Galaxy A7 (2018) (в сборе с тачскрином)

Быстрый просмотр

Дисплей для Apple iPhone 12 mini (в сборе с тачскрином)

Быстрый просмотр

Дисплей для Huawei Honor 9A (MOA-LX9N) / Y6p (MED-LX9N) (в сборе с тачскрином)

Быстрый просмотр

Аккумулятор для Huawei Honor 20 (YAL-L21) / Honor Play (COR-L29) / Honor View 10 и др. (HB386589CW / HB386589ECW)

Быстрый просмотр

Дисплей для Apple iPhone 13 Pro Max (в сборе с тачскрином)

Быстрый просмотр

Дисплей для Xiaomi Redmi Note 11 / Redmi Note 11S / Poco M4 Pro (в сборе с тачскрином)

Быстрый просмотр

Коробка почтовая 425х165х190 мм (тип В)

Быстрый просмотр

Пакет почтовый 250×353 мм

Быстрый просмотр

Коробка почтовая 230х165х100 мм (тип Д)

Быстрый просмотр

Коробка картонная самосборная (гофрокороб) 380x285x140 мм (Т-23В) / для посылок, хранения

Быстрый просмотр

Коробка картонная самосборная (гофрокороб) 335x290x80 мм (Т-23В) / для посылок, хранения

Быстрый просмотр

Коробка почтовая 265х165х190 мм (тип Г)

Быстрый просмотр

Коробка картонная самосборная (гофрокороб) 220х145х50 мм (Т-23В) / для посылок

Быстрый просмотр

Коробка картонная самосборная (гофрокороб) 205х125х35 мм (Т-23В) / для посылок

Быстрый просмотр

Коробка почтовая 265х165х50 мм (тип Е)

Быстрый просмотр

Коробка картонная самосборная 390х260х50 мм (Т-23В)

Быстрый просмотр

Пакет почтовый 162×229 мм

Быстрый просмотр

Гофролист картонный (лист картона) 1000×515 мм (Т-23) / для упаковки

Быстрый просмотр

Коробка картонная самосборная (гофрокороб) 630x320x340 мм (Т-23В) / для переезда, хранения

Быстрый просмотр

Гофролист картонный (лист картона) 1000×315 мм (Т-23) / для упаковки

Быстрый просмотр

Коробка картонная самосборная 380х175х55 мм (Т-23В)

Быстрый просмотр

Zvezda / Сборная модель Zvezda Российский основной боевой танк Т-14 Армата (1:72)

Быстрый просмотр

Eco Wood Art / Деревянный интерьерный пазл Eco Wood Art Сердце

Быстрый просмотр

Eco Wood Art / Деревянный интерьерный пазл Eco Wood Art Design Кошка

Быстрый просмотр

Zvezda / Сборная модель Zvezda Тачки Франческо (1:43)

Быстрый просмотр

Zvezda / Сборная модель Zvezda Немецкий легкий бронеавтомобиль Sd. kfz 222 (1:100)

Быстрый просмотр

Zvezda / Сборная модель Zvezda Британский истребитель Харрикейн МК-1 (1:144)

Быстрый просмотр

Eco Wood Art / Деревянный конструктор (3D пазлы) Eco Wood Art Паук (293 детали)

Быстрый просмотр

4M / Научно-познавательный набор 4M Робот-инсектоид

Быстрый просмотр

Деревянный 3D-пазл Wooden City Карта мира Серия Экспедиция мира

Быстрый просмотр

Eco Wood Art / Деревянный конструктор (3D пазлы) Eco Wood Art Retrocar Форд Т (315 деталей)

Быстрый просмотр

UNIWOOD / Деревянный конструктор (3D пазлы) UNIWOOD Головоломка Побег из Замка (45 деталей)

Быстрый просмотр

Zvezda / Сборная модель Zvezda Британские санитары 1939-1942 (1:72)

Быстрый просмотр

Amazing Toys / Электронный конструктор Amazing Toys Connex 14 научных экспериментов (30 деталей)

Быстрый просмотр

Zvezda / Сборная модель Zvezda Средневековая осадная машина Требюше (1:72)

Быстрый просмотр

Zvezda / Сборная модель Zvezda Британская 40-мм противотанковая пушка QF с расчетом (1:72)

Рады познакомиться!

Простой возврат

Верните любой товар в течение 14 дней независимо от причин

Условия и порядок возрата

Гарантия

Гарантийный срок от 1 до 3 месяцев на весь ассортимент

Гарантийные обязательства

Акции и скидки

Копите скидки, покупайте товары с максимальной выгодой

Хочу скидку!

Надежная упаковка

Качественная упаковка любых видов товаров!

Покажите упаковку!

Лучший автомобильный мультиметр (Руководство 2023 г.

Лучший автомобильный мультиметр обеспечивает работу электрических систем вашего автомобиля на полную мощность.

Без соответствующих инструментов диагностировать проблему с электрооборудованием в автомобиле может быть сложно. Автомобильный мультиметр — это портативное устройство, которое может измерять напряжение, ток и сопротивление в электрических компонентах автомобиля. С его помощью вы можете измерить уровень заряда аккумуляторной батареи вашего автомобиля, определить проблемы с электричеством и даже определить проблемы с фарами, неисправными цепями и многим другим.

Если вы новичок в автомобильных мультиметрах, легко почувствовать себя ошеломленным всем, что они могут предложить. Вот почему наша команда экспертов рассмотрела, протестировала и оценила лучшие автомобильные мультиметры на рынке, чтобы сузить область поиска.

5 лучших автомобильных мультиметров

1. Лучший в целом : Fluke 115
2. Лучшие дополнительные функции : Fluke 88V
3. Лучший для начинающих : Цифровой мультиметр Innova 3320
4. Лучший дисплей : цифровой мультиметр AstroAI
5. Лучшее качество сборки : Мультиметр Klein Tools MM400

#1 Лучший в целом: Fluke 115

197 долларов США на Amazon

Благодаря точности истинного среднеквадратичного значения мультиметр Fluke 115 обеспечивает точные измерения нелинейных нагрузок. Он измеряет частоту, ток, сопротивление, непрерывность и многое другое. Хотя он может достигать 600,0 В для показаний переменного/постоянного тока, Fluke также может точно измерять до 600,0 Ом.

Fluke 115 имеет прочный корпус, устойчивый к воздействию падений, ударов и влажности. Каждый мультиметр Fluke проходит независимую проверку на безопасное использование в средах CAT III 600,0 В, что делает его идеальным как для профессиональных, так и для личных проектов.

Основные характеристики

• Рабочая температура : от -10,0 до 50,0 градусов Цельсия
• Большой дисплей с белой светодиодной подсветкой
• Максимальное напряжение переменного/постоянного тока 600,0 В
• CAT III 600,0 В класс безопасности
• Точное среднеквадратичное значение

Наш опыт

Мультиметр Fluke 115 давал точные показания в соответствии с нашими стандартами и обладал дополнительными функциями, которые нам понравились. Яркий дисплей тоже был плюсом.

• Дисплей : Fluke 115 имеет дисплей с белой светодиодной подсветкой, который нам было легко читать как при слабом, так и при ярком освещении.
• Точность : Используя тестовый набор с силиконовым стержнем, мы получили измерение в пределах 0,05 В от энергоемкости батареи. Мы также смогли провести калибровку Fluke 115, чтобы обеспечить точность в будущем.
• Дополнительные функции : Функция Fluke 115 Mix/Max/Average, которая позволяет пользователям отслеживать колебания электрического сигнала во время измерения, оказалась полезной для нашей команды.

Для чего это нужно?

Если вам нужен надежный универсальный автомобильный мультиметр, обеспечивающий своевременные и достоверные показания, обратите внимание на Fluke 115. Он предлагает лучшие из основных функций мультиметра, а также имеет прочное качество сборки.

Что в коробке?

• Цифровой мультиметр Fluke 115
• Кобура
• Предустановленная батарея 9 В
• Набор для тестирования силиконового провода 4,0 мм
• Руководство пользователя

Что говорят клиенты

Оценка по отзывам Amazon : 4,9 из 5 на основе более чем 2400 оценок

Учитывая, что более 98 процентов всех обзоров имеют рейтинг 4 звезды и выше, этот мультиметр очень популярен. Во многих положительных отзывах Fluke 115 хвалят за его прочную, но портативную конструкцию. В очень немногих негативных отзывах утверждается, что на дисплей можно смотреть только под определенным углом.

№2 Лучшие дополнительные функции: Fluke 88V

525 долларов США на Amazon

Fluke 88-5 имеет класс безопасности CAT III до 1000,0 В и CAT IV до 600,0 В, поэтому он может работать практически с любым током. Он может измерять до 1000,0 В переменного/постоянного тока и 50,0 Ом, что делает его одним из лучших в нашем обзоре для высоких электрических выходов. Хотя Fluke 88-5 превосходно измеряет частоты и сопротивление, он также определяет непрерывность цепи, тестирование диодов и температуру.

Для автомобилей Fluke 88-5 может измерять ширину импульса в миллисекундах для топливных форсунок, чтобы определить, насколько эффективно работает двигатель. Помимо своих технических возможностей, Fluke 88-5 оснащен магнитной подвеской TPAK для удобной настройки и просмотра.

Основные характеристики

• Рабочая температура : от -20,0 до 55,0 градусов Цельсия
• Категория безопасности CAT III 1000,0 В
• Категория безопасности CAT IV 600,0 В
• Максимальное сопротивление 50,0 Ом
• Ручной и автоматический режимы выбора диапазона

Наш опыт

Основываясь на нашем опыте работы с Fluke 88V, мы оценили его функциональность и точность в 4,8 звезды.

• Display : Although easy to read, the Fluke 88V’s дисплей был далеко не таким ярким, как мы надеялись, даже когда его подсветка была активирована.
• Точность : мы смогли получить стабильные показания в пределах 0,05 В от напряжения нашей батареи. Одна вещь, которая нас впечатлила, это то, как быстро Fluke 88V достигает и затем остается на своих измерениях.
• Дополнительные функции : Fluke 88V предназначен не только для измерения частоты, но и для измерения силы тока, сопротивления, емкости и температуры.

Для чего это нужно?

Мы рекомендуем Fluke 88V всем, кому нужно больше, чем просто измерение частоты, или кому нужны дополнительные функции для любой ситуации. Различные возможности тестирования делают Fluke 88V уважаемым мультиметром в арсенале любого механика.

Что в коробке?

• Цифровой мультиметр Fluke 88 В
• Ударопрочная кобура
• Тестовые провода
• Руководство пользователя

Что говорят клиенты

Оценка Amazon по отзывам : 4,8 из 5 на основе более 200 оценок

Более 90 процентов клиентов оценивают автомобильный мультиметр Fluke как идеальные 5 из 5 звезд. Положительные рецензенты часто хвалят Fluke 88V за долговечность, при этом некоторые клиенты утверждают, что приобрели более старые модели в 1919 году.90-х годов, которые до сих пор хорошо себя зарекомендовали. Одна из жалоб на Fluke 88V заключается в том, что некоторые клиенты хотели бы, чтобы он поставлялся с большим количеством выводов.

Цифровой мультиметр Innova 3320 № 3 Лучший для начинающих: цифровой мультиметр Innova 3320

29 долларов США на Amazon

Благодаря интерфейсу с цветовой кодировкой, упрощенному дизайну и считывателям сопротивления с одной настройкой цифровой мультиметр Innova 3320 идеально подходит для тех, кто не знаком с мультиметры. Его весы с автоматическим диапазоном могут набирать правильный диапазон для электронных измерений, чтобы помочь пользователям получить точные результаты.

Innova 3320 поставляется с присоединяемыми измерительными проводами, держателями и подставкой для повышения эффективности. Это мультиметр, сертифицированный UL, что делает его безопасным как для автомобильного, так и для домашнего использования.

Основные характеристики

• Рабочая температура : от 0 до 40,0 градусов Цельсия
• Весы с автоматическим выбором диапазона
• Светодиодные аккумуляторные фонари с цветовой маркировкой
• Функция сопротивления с одной настройкой для переменного/постоянного тока
• Встроенная подставка и ремешок на запястье
• Защитные резиновые накладки на углы

Наш опыт

Наша команда экспертов оценила Innova 3320 в 4,7 звезды.

• Display : Дисплей Innova 3320 исключительный. Он создан с заботой о пользователе, особенно с его цветными циферблатами и кнопками.
• Точность : Мы думали, что точность Innova 3320 была идеальной. Это дало нам показания в пределах пары сотых от заряда батареи.
• Дополнительные функции : Наша группа по анализу была впечатлена настройкой одного сопротивления Innova 3320 для переменного и постоянного напряжения, поскольку это значительно упростило проведение испытаний. Однако в нем не было других функций, которые мы надеялись увидеть.

Для чего это нужно?

Цифровой мультиметр с автоматическим выбором диапазона Innova 3320 отлично подходит для тех, кто хочет выполнять проекты и ремонт своими руками и не имеет опыта работы с мультиметрами. Это отличный подарок для начинающих, который соперничает со многими конкурентами более высокого уровня.

Что в коробке?

• Устройство Innova 3320
• Тестовые провода
• Одна батарейка ААА
• Руководство пользователя

Что говорят клиенты

Оценка Amazon по отзывам : 4,5 из 5 на основе примерно 7000 оценок

Innova 3320 хорошо принята клиентами: около 70 процентов рецензентов поставили 5-звездочную оценку. Рецензенты, которые положительно отзываются о Innova 3320, дополняют его автоматическую настройку одного сопротивления, а также универсальный размер. Некоторые с менее положительными отзывами говорят, что их мультиметры имеют светодиоды, которые не работают.

#4 Лучший дисплей: цифровой мультиметр AstroAI TRMS 6000

27 долларов США на Amazon

Цифровой мультиметр AstroAI TRMS 6000 может точно измерять переменный и постоянный ток, напряжение, емкость, частоту и многое другое. Одной из его лучших особенностей является тщательно продуманный ЖК-дисплей с подсветкой для лучшей читаемости в условиях низкой освещенности.

TRMS 6000 также имеет функцию автоматического отключения, а также подвесной магнит и подставку для использования без помощи рук. Его двойной керамический предохранитель устойчив к ожогам и защищает остальную часть устройства от перегрузки.

Основные характеристики

• Рабочая температура : от 0 до 40,0 градусов Цельсия
• Большой ЖК-экран с подсветкой
• Автоматическое отключение
• Подвесной магнит
• Многофункциональная розетка
• Взрывозащищенные керамические плавкие трубки

Наш опыт

Благодаря яркому дисплею и широкому набору дополнительных функций мы высоко оцениваем TRMS 6000.

Общий рейтинг	4,5 из 5
Дисплей	4,5
ЭКСПЛУАТАЦИЯ	4,5
Дополнительные возможности	4,5
Дополнительные возможности	4,5
. , чтение измерений на TRMS 6000 очень просто. Точность : Хотя мы смогли получить точные показания с помощью TRMS 6000, это заняло больше времени, чем ожидалось. Дополнительные возможности : Мы обнаружили, что различные тестовые провода, поставляемые с TRMS 6000, будут полезны в любой конкретной ситуации, будь то тестирование температуры или переменного и постоянного тока. Кроме того, этот мультиметр предлагает более семи различных стандартов измерения для всех видов электрических устройств. Для чего это нужно? Благодаря большому экрану цифровой мультиметр AstroAI TRMS 6000 идеально подходит для тех, кому требуется повышенная читаемость. Он также хорошо подходит для проектов, требующих многократных электрических измерений. Что в коробке? Устройство AstroAI Одна пара измерительных проводов Термопара K-типа Многофункциональная розетка Руководство пользователя Что говорят клиенты Оценка Amazon по отзывам : 4,6 из 5 на основе более 14 000 оценок Более 90 процентов оценок TRMS 6000 имеют 4 звезды или выше. Особенностью этого автомобильного мультиметра, которой восхищаются покупатели в отзывах, является легко заменяемый предохранитель. Им также нравится, насколько сильным было магнитное крепление и его ЖК-экран. Одна общая негативная черта, о которой часто упоминают, — низкое качество тестовых проводов. #5 Лучшее качество сборки: мультиметр Klein Tools MM400 49 долларов США на Amazon Мультиметр Klein Tools MM400 может измерять до 600,0 В переменного/постоянного напряжения и 10,0 А переменного/постоянного тока. Этот мультиметр имеет рейтинг безопасности CAT III 600,0 В, а также сопротивление 40,0 Ом. Благодаря безупречному качеству сборки MM400 выдерживает падение с высоты до 1 метра. Его прочная пластиковая рама также очень хорошо справляется с ежедневным износом. Основные характеристики Рабочая температура : от 0 до 40,0 градусов Цельсия Класс безопасности CAT III 600,0 В Напряжение переменного/постоянного тока 600,0 В Цифровой автоматический выбор диапазона Легкодоступный батарейный отсек Прочная пластиковая рама Наш опыт Нашей группе по обзору нравится MM400 за его безупречное качество сборки. Общий рейтинг 4,3 из 5 Дисплей 4,5 Точность 4,5 Дополнительные функции 4 13 . Это было довольно легко читать, но не было яркой подсветки. Точность : Мы смогли получить точные показания нашей батареи с точностью до пары вольт. Дополнительные функции : К сожалению, MM400 весьма ограничен в возможностях измерения. Однако у него все еще была функция автоматического выбора диапазона, которая нам понравилась. Для чего это нужно? Мы рекомендуем мультиметр Klein Tools MM400 любителям, которые склонны ронять свои инструменты, или электрикам, работающим в местах, где надежность является обязательным требованием, например, на строительных площадках. Что в коробке? Устройство Klein Tools Одна пара измерительных проводов Переходник для термопары Батареи Руководство пользователя Что говорят клиенты Оценка Amazon по отзывам : 4,7 из 5 на основе более чем 3300 оценок Многим покупателям нравится использовать этот мультиметр из-за его четких показаний и высококачественного большого дисплея. Есть также обзоры, которые хвалят гибкость отведений. Почти 95 процентов всех оценок мультиметра Klein Tools MM400 имеют 4 звезды или выше. Распространенная жалоба заключается в том, что предохранители на этом мультиметре легко перегорают. Автомобильные мультиметры Руководство для покупателей Прежде чем начать поиск, ознакомьтесь с нашим руководством для покупателей, чтобы узнать больше о том, как работают автомобильные мультиметры, и об их основных функциях. Что такое мультиметр? Мультиметр — это портативный прибор, предназначенный для измерения электрического тока, напряжения и сопротивления в нескольких диапазонах значений. Они ценны для использования в автомобилях, поскольку механики полагаются на них для диагностики двигателя и проверки его общих электрических характеристик. Два основных типа мультиметров — цифровые и аналоговые. Цифровые более доступны, чем аналоговые, и обеспечивают прямые цифровые показания с более высокой точностью. Они также имеют более высокое сопротивление и могут выполнять функции, недоступные аналоговым мультиметрам, например, измерять температуру. Как правило, мультиметры снабжены измерительными проводами для измерения выходной мощности. Мультиметры с автоматическими датчиками диапазона могут измерять выходную мощность электричества, потребляемую проводами, и предоставлять точные показания в течение нескольких секунд. Большинство цифровых мультиметров имеют автоматический диапазон, а аналоговые — ручной. Как мы тестировали Автомобильные мультиметры, описанные в этой статье, прошли два этапа проверки. Мы начали с поиска лучших продуктов в розничных магазинах, таких как Amazon, RealTruck и Advance Auto Parts, с учетом таких факторов, как мощность, простота использования, рейтинги клиентов и цены. Затем наша команда по тестированию продукции заказала автомобильные мультиметры, которые наилучшим образом соответствуют этим стандартам. Член команды тестировал каждый продукт на Ford Fusion Hybrid SE 2017 года, обращая внимание на то, насколько хорошо выглядит дисплей автомобильного мультиметра, точность и дополнительные функции. Каждый автомобильный мультиметр получил оценку из 5 звезд на основе этих критериев. Процесс тестирования автомобильного мультиметра Мы собрали каждый автомобильный мультиметр в соответствии с инструкциями производителя. В соответствии со стандартами тестирования мы использовали каждый мультиметр для измерения напряжения свежей батарейки типа АА. Каждый мультиметр был откалиброван перед измерением напряжения, чтобы обеспечить наилучшие возможные результаты. Член команды тестировал каждый продукт на автомобиле, обращая внимание на качество дисплея мультиметра, точность проверки напряжения и дополнительные функции, которые может измерять каждый мультиметр. Каждый мультиметр получил оценку из 5 звезд на основе этого критерия. Дисплей : Мультиметр должен четко отображать текущие измерения. Автомобильные мультиметры с четкими, легко читаемыми дисплеями заработали больше баллов. Точность : Основная функция мультиметра — измерять напряжение в вольтах, сопротивление в омах и силу тока в амперах, чтобы они могли устранять проблемы с электрическим оборудованием. Мультиметры в нашем обзоре, которые могли последовательно обеспечивать точные показания, набрали больше баллов в нашем процессе тестирования. Точное измерение по нашим стандартам состояло из показаний в пределах 0,05 вольт (В) от неиспользованной 1,5-вольтовой батареи. Дополнительные функции : Помимо проверки напряжения, сопротивления и силы тока, некоторые мультиметры также могут измерять температуру и децибелы. В нашем обзоре мультиметры, которые смогли их измерить, показали лучшие результаты. Почему нам можно доверять Каждый год мы тестируем более 350 автомобильных продуктов на автомобилях и в нашей испытательной лаборатории. Наша команда тестировщиков продуктов тщательно изучает лучшие продукты, распаковывает и проверяет каждый компонент, а также тестирует элементы на реальных автомобилях, прежде чем давать рекомендации читателям. Мы публикуем сотни обзоров продуктов и услуг, чтобы предоставить автолюбителям подробные руководства по автомобильным инструментам, комплектам деталей, автокреслам, товарам для животных и многому другому. Для получения дополнительной информации о нашей методологии тестирования и о том, как мы оцениваем каждый продукт, ознакомьтесь с нашей страницей методологии здесь. Автомобильный мультиметр: часто задаваемые вопросы * Данные верны на момент публикации. Лучший мультиметр на 2022 год — CNET Хотя часто лучше вызвать электрика, если вы подозреваете, что у вас опасная электрическая проблема, вы также можете безопасно диагностировать многие из этих проблем самостоятельно с помощью мультиметра, поэтому важно иметь мультиметр у вас дома. Как только вы диагностируете проблему, вы уже будете на пути к ее устранению. В конце концов, знать — это полдела. Мультиметры измеряют самые разные параметры, в том числе непрерывность, ток, сопротивление и напряжение (хотя некоторые измеряют гораздо больше). Из-за своей гибкости эти инструменты невероятно универсальны, но они также пугают. Серьезно, какие настройки вы используете для проверки провода свечи зажигания? К каким портам подключаются датчики? Как измерить напряжение переменного тока? К счастью, при наличии небольшой справочной информации мультиметры представляют собой довольно простые инструменты, которые на удивление просты в использовании. В этой статье мы ответим на эти (и многие другие) вопросы и объясним почти все, что вам нужно знать о мультиметрах. Мы также собрали несколько рекомендаций, мультиметры, которые вам следует рассмотреть, если вы хотите решить свои проблемы с электричеством, а не платить за это кому-то другому. Выделенные здесь продукты основаны на реальном опыте и отзывах пользователей, поэтому вы знаете, что они хороши. Мультиметры – отличное дополнение к любому гаражу или ящику для инструментов. Если у вас его еще нет, надеюсь, вы решите приобрести его после прочтения этой статьи. Кляйн Инструменты Мультиметр Klein Tools MM400 Лучший мультиметр в целом Мультиметр Klein Tools MM400 предлагает отличное сочетание функций по привлекательной цене. Этот инструмент может измерять сопротивление, а также мощность переменного и постоянного напряжения при максимальном напряжении 600 вольт и до 10 ампер. Помимо базовых функций, MM400 также может измерять температуру, емкость и частоту. Для дополнительного удобства этот мультиметр оснащен функцией автоматического выбора диапазона (подробнее об этом ниже) и поставляется с измерительными проводами и термопарой с необходимым адаптером. Также предусмотрены индикатор низкого заряда батареи и легкодоступный батарейный отсек для быстрой замены. Если вам интересно, этот цифровой мультиметр работает от пары батареек типа АА, которые дешевы и легко доступны. Надежный мультиметр Klein Tools MM400 выдерживает падение с высоты 3,3 фута (1 метр). Этот инструмент делает многое, и все же он стоит совершенно разумные 50 долларов. MM400 также высоко ценится, это один из лучших мультиметров, которые вы можете купить. Клиенты дали этому продукту Klein Tools оценку 4,7 звезды, что является превосходным. 48 долларов на Amazon АстроИИ Цифровой мультиметр AstroAI AM33D Лучший мультиметр, занявший второе место в общем зачете. Фактически, это наш выбор лучшего универсального мультиметра. Это серьезное устройство может измерять переменное и постоянное напряжение, постоянный ток, электрическое сопротивление и даже имеет измеритель непрерывности. Цифровой дисплей с подсветкой четкий и оснащен функцией хранения данных, а также индикатором заряда батареи, чтобы вы знали, когда пришло время заменить включенный 9-вольтовая батарея. Это не самый модный мультиметр в нашем списке, но это чертовски хороший продукт, особенно по цене. Вы можете получить одну из этих единиц за ничтожные 13 долларов, что является кражей. Мало того, что этот инструмент очень доступен по цене, клиенты его обожают. В настоящее время цифровой мультиметр AstroAI AM33D имеет рейтинг 4,5 звезды после более чем 33 200 отзывов покупателей… 33 200. 13 долларов США на Amazon Милуоки Цифровой мультиметр Milwaukee 2216-20 Лучший мультиметр профессионального уровня Мы выбрали Milwaukee 2216-20 как лучший мультиметр профессионального уровня. Помимо того, что это измерительное устройство предлагается ведущей торговой маркой инструментов, оно великолепно выглядит и предлагает множество функций. Этот мультиметр Milwaukee оснащен цифровым ЖК-дисплеем с подсветкой, который легко читается, он имеет автоматический диапазон до милливольт, что объясняется ниже, и этот мультиметр работает до 600 вольт для переменного или постоянного напряжения. Помимо измерения сопротивления и непрерывности, он также может измерять емкость и частоту. Добавьте к этому эргономичный дизайн и прочную конструкцию, и этот инструмент станет лучшим выбором для профессиональных электриков. При цене около 170 долларов этот мультиметр определенно дорогой, но покупателям он нравится. Цифровой мультиметр Milwaukee 2216-20 в настоящее время имеет звездное соотношение 4,8 звезды из возможных 5,9.0003 $170 в Home Depot Белый олень Мультиметр White Deer DT-830B Мультиметр с лучшими скидками Конечно, если 150 долларов слишком богаты для вашей крови, вы можете сэкономить несколько долларов на этом устройстве. White Deer DT-830B — наш любимый недорогой цифровой мультиметр. Он делает почти все, что вам может понадобиться, и стоит менее 8 долларов. Он оснащен 0,5-дюймовым семисегментным ЖК-дисплеем, имеет компактный дизайн, оснащен защитой от перегрузки во всех диапазонах и может выполнять отсчеты от двух до трех раз в секунду. Конечно, этот мультиметр обеспечивает точное измерение всех обычных параметров, таких как сопротивление, потребляемый ток и напряжение как для переменного, так и для постоянного тока. Если у вас не так много денег или вы просто хотите держать запасной мультиметр в багажнике, транспортном средстве для отдыха или дорожном ящике с инструментами, этот лучший дешевый мультиметр — очевидная вещь для покупки. 8 долларов США на Amazon Коммерческий электрический Коммерческий электрический карманный мультиметр с автоматическим выбором диапазона MMB-8332R Лучший карманный мультиметр Если вам нужен мультиметр, но у вас мало места, рассмотрите возможность покупки MMB-8332R от Commercial Electric, наш выбор за лучший карманный мультиметр. Как и более крупные устройства в нашем списке лучших мультиметров, этот измеряет ток, напряжение (до 600), сопротивление, емкость и даже частоту. Он имеет автоматический выбор диапазона и оснащен дисплеем с подсветкой. Благодаря тому, что этот цифровой мультиметр легко помещается в карман, размеры этого цифрового мультиметра впечатляюще малы: его высота составляет менее 5 дюймов, ширина — 2,5 дюйма, а толщина — 1,5 дюйма. Тестовые провода являются неотъемлемой частью конструкции, поэтому вам никогда не придется беспокоиться о их потере. Этот инструмент поставляется с двумя батареями AAA и даже ремешком для хранения на липучке. По удобству использования в дороге трудно превзойти мультиметр Commercial Electric MMB-8332R, цена которого составляет всего 51 доллар. 51 доллар США в Home Depot Гарднер Бендер 14-диапазонный аналоговый мультиметр Gardner Bender GMT-318 Лучший аналоговый мультиметр До сих пор все мультиметры, выделенные в этом списке лучших мультиметров, были цифровыми. Если вы приверженец старой школы и предпочитаете аналоговый индикатор, этот мультиметр для вас. Gardner Bender GMT-318 стоит всего 19 долларов., тем не менее, он делает практически все, что вам когда-либо может понадобиться, и отлично выглядит с его традиционными показаниями, которые представляют собой широкую стрелку индикатора на дисплее с цветовой кодировкой. Этот инструмент оснащен 15-позиционным поворотным переключателем и может измерять переменный ток и постоянный ток, постоянный ток, сопротивление и коэффициент усиления транзистора. Он поставляется с предохранителем от перегрузки и даже запасным предохранителем, если вы непреднамеренно немного увлеклись. Что касается недостатков, этот мультиметр имеет ручной выбор диапазона, который некоторые пользователи могут не предпочесть, плюс аналоговые мультиметры могут быть труднее считывать показания, чем их цифровые аналоги, и они, вероятно, более хрупкие, но это все же качественный прибор, который очень доступен. Покупателям это устройство тоже нравится. Некоторые 90% из них рекомендуют его, и они дали ему оценку 4,3 звезды из 5. 19 долларов на Amazon Случайность Мультиметр Fluke 117 Electricians True RMS Лучший мультиметр, не требующий больших затрат Работающим профессиональным электрикам обязательно понравится этот мультиметр Fluke. Fluke 117 готов, хочет и может работать сверхурочно, диагностируя проблемы с электричеством и тестируя цепи. Измеритель Fluke предлагает возможность измерения сопротивления, непрерывности, частоты, емкости и многого другого. Естественно, он работает как с переменным, так и с постоянным током и имеет максимальное разрешение 1 миллиампер. Он может даже автоматически обнаруживать любой из этих токов. Защищая пользователя, этот инструмент имеет встроенное бесконтактное определение напряжения, поэтому вы знаете, горячая ли цепь, что является отличной функцией безопасности. С дисплеем с подсветкой и продуманным интерфейсом этот цифровой мультиметр также должен доставлять удовольствие в использовании. Мультиметр Fluke 117 с включенным набором измерительных проводов стоит около 300 долларов США, что недешево, но этот инструмент оснащен множеством функций и должен работать в течение многих лет, даже в сложных условиях. Подчеркивая добросовестность профессионального уровня этого мультиметра, он получил звездный рейтинг 4,8 звезды после более чем 200 реальных отзывов клиентов. И если это не убедит вас в выборе этого лучшего мультиметра, ничего не поможет. 280 долларов США на Amazon Cen-Tech Цифровой мультиметр Cen-Tech 98674 Лучший универсальный мультиметр для автомехаников Помимо множества других функций, цифровой мультиметр Cen-Tech 98674 поставляется со встроенной подставкой, которая облегчает считывание показаний с экрана. , особенно при работе в труднодоступных местах. Вот почему мы выбрали этот инструмент как лучший мультиметр для механиков. Как и другие устройства, представленные здесь, этот автомобильный мультиметр может измерять напряжение, ток, частоту, емкость и сопротивление, но это еще не все. Он также может измерять уровень звука и влажности, температуру и даже освещенность, всего 14 функций. Разговор о полнофункциональном устройстве. Этот мультиметр Cen-Tech имеет большой 3,75-дюймовый ЖК-дисплей, который должен легко считываться, он поставляется с прочными 24-дюймовыми выводами и имеет мягкую литой крышку для удобного захвата. Автоматический выбор диапазона — еще одно перо в его шапке. При цене 80 долларов это устройство недешево, но и не возмутительно со всеми функциями, которыми оно обладает. На самом деле, единственным недостатком здесь является то, что этот лучший автомобильный мультиметр требует трех батареек AAA, которые входят в комплект , а не . Клиенты ценят возможности этого инструмента и справедливую цену. Заявлено, что 95% покупателей рекомендуют его, и этот мультиметр имеет рейтинг 4,6 звезды, что еще больше укрепляет его место среди лучших доступных мультиметров. 80 долларов в Harbour Freight Сравнение лучших мультиметров на 2022 год Продукт Цена Характеристики Лучший мультиметр в целом Мультиметр Klein Tools MM400 48 долларов автоматическое ранжирование; может измерять температуру, емкость и частоту; высоко оцененный Лучший мультиметр, занявший второе место в общем зачете Цифровой мультиметр AstroAI AM33D 13 долларов Доступная цена, есть счетчик заряда батареи и функция удержания данных, высокая оценка Лучший мультиметр профессионального уровня Цифровой мультиметр Milwaukee 2216-20 170 долларов Профессиональное качество, легко читаемый ЖК-экран с подсветкой, автоматический выбор диапазона, прочная конструкция, очень высокие оценки Лучший недорогой мультиметр Мультиметр White Deer DT-830B $8 Сверхнизкая цена, ЖК-экран, компактный дизайн Лучший карманный мультиметр Коммерческий электрический карманный мультиметр с автоматическим выбором диапазона MMB-8332R $59 Сверхкомпактный дизайн, возможность измерения емкости и частоты, встроенные электрические провода Лучший аналоговый мультиметр Садовник Бендер 14-диапазонный аналоговый измеритель GMT-318 19 долларов Аналоговое считывание, доступная цена, в комплекте запасной предохранитель, высокая оценка Лучший мультиметр «деньги не проблема» Fluke 117 Electricians Мультиметр True RMS 280 долларов США Профессиональное качество; измеряет сопротивление, непрерывность, частоту, емкость и многое другое; встроенный бесконтактный измеритель напряжения; удобный в использовании дизайн; очень высокая оценка Лучший универсальный мультиметр для автомехаников Цифровой мультиметр Cen-Tech 98674 80 долларов встроенная подножка; измеряет ток, частоту, емкость, сопротивление, звук, влажность, температуру и яркость; автоматическое ранжирование; высоко оцененный Увеличить изображение Крейг Коул/CNET Мультиметры 101 Мультиметры измеряют различные параметры, в основном ток, непрерывность, сопротивление и напряжение. Каждый из этих аспектов электричества отличается, и знание того, что они делают и как они функционируют, может помочь вам диагностировать и, в конечном итоге, устранить проблемы. Потребляемый ток измеряется в амперах или амперах, если вы считаете себя педантичным. Чтобы определить мощность, которую потребляет электрическое устройство или цепь, вы должны разомкнуть ее, либо перерезав провод, либо отключив часть цепи. Это необходимо, потому что вам нужно подключить мультиметр последовательно, чтобы мощность поступала на один из выводов устройства и вытекала из другого. Так мультиметры измеряют ток, потребляемый, скажем, лампочкой, электродвигателем или резистивным нагревателем. Мультиметры также измеряют непрерывность цепи, т. е. они могут проверить, не разомкнута ли цепь, то есть нет ли обрыва в проводке или хорошее ли соединение между двумя точками. Режим непрерывности мультиметра обычно обозначается символом звуковой волны. В этом режиме, когда датчики подключены к обоим концам цепи, которая не разорвана, устройство будет издавать звуковой сигнал. Это полезно, потому что вы можете сказать, исправна ли схема, не глядя на экран, что позволяет вам сосредоточиться на том, чтобы удерживать пробники как можно неподвижнее и там, где они должны быть. При разрыве цепи, например, при выключении выключателя или перерезании провода, звуковой сигнал не подается. Увеличить изображение Кляйн Инструменты Параметр проверки целостности мультиметра также может измерять плохую проводимость в цепи. Если контакты переключателя, например, грязные, электричество все еще может проходить через него, хотя и с меньшей скоростью. В подобных случаях мультиметр может не гудеть, но он будет отображать электрическое сопротивление, присутствующее в переключателе, что является полезной диагностической точкой. Электрическое сопротивление — это следующий важный параметр, который могут измерять мультиметры. Сопротивление измеряется в омах, которые обозначаются подковообразным символом Ω, греческой буквой омега. Все проводники, будь то вода, ваше тело или жила медной проволоки, также в той или иной степени сопротивляются потоку электричества. Возможность измерения сопротивления особенно удобна при проверке проводов свечей зажигания, катушек зажигания или множества других автомобильных компонентов. Вы также можете проверить наличие обрыва или разрыва цепи, измерив сопротивление. Если сопротивление равно нулю, цепь может быть повреждена. Далее, мультиметры также можно использовать для проверки напряжения в цепях постоянного или переменного тока. Большинство автомобильных электрических компонентов работают от постоянного напряжения и, как правило, от 12 вольт, хотя в вашем доме, офисе или гараже используется переменный ток. На мультиметре настройки напряжения обычно обозначаются буквой V, а постоянное напряжение обозначается буквами DC или символом, состоящим из прямой линии над пунктирной линией. AC обозначается буквой AC или небольшой волнистой линией. Увеличить изображение Случайность Помимо измерения силы тока, целостности цепи, сопротивления и напряжения, некоторые мультиметры могут измерять электрическую емкость, децибелы и даже температуру, но это немного выходит за рамки данной статьи. Как пользоваться мультиметром При измерении с помощью мультиметра важно убедиться, что электрические провода подключены к правильным портам. Если применимо, черный всегда должен подключаться к разъему с надписью «com». В зависимости от устройства красный провод затем подключается к разным портам в зависимости от того, что вы измеряете. Внимательно прочитайте устройство и следуйте инструкциям производителя, чтобы не перепутать и не повредить мультиметр. Говоря о повреждениях, некоторые мультиметры имеют плавкий предохранитель, поэтому, если вы подключите их к слишком сильному источнику питания, предохранитель перегорает, защищая нежные внутренности устройства. Эти предохранители легко заменить, сняв заднюю крышку. Вы должны быть осторожны при подключении проводов к самому мультиметру, но нет никаких проблем с подключением этих проводов в обратном направлении при тестировании электрического устройства. Если вы, например, измеряете напряжение и прикасаетесь положительным щупом к отрицательному проводу и наоборот, вы все равно получите совершенно точное показание, просто перед ним будет отрицательный. Таким образом, 115 вольт в розетке в вашем офисе будет просто читать -115. Эта функция на самом деле удобна для определения полярности цепи, то есть, какая сторона положительная, а какая отрицательная. Увеличить изображение АстроИИ Большинство мультиметров имеют удобный поворотный переключатель для выбора нужной настройки, но некоторые из них имеют гораздо больше настроек, чем другие. На первый взгляд ранжирование — запутанная тема, но разобраться в ней несложно. Если вы измеряете сопротивление вторичной обмотки катушки зажигания, и предполагается, что оно составляет, скажем, 8000 Ом, вам нужно установить мультиметр на число на одну ступень выше этого значения. В зависимости от модели это будет около 10 000. Это в основном перемещает десятичную точку на экране, но выбор правильной настройки дает вам максимально точное чтение. Новые мультиметры, как правило, имеют автоматический выбор диапазона, что очень удобно. Это означает, что вы просто устанавливаете селектор на омы (или вольты, или амперы, или что-то еще), и инструмент решает, как показывать число, удобное новшество. Наконец, несколько слов о безопасности. Вышеприведенные параграфы охватывают основы того, что делают мультиметры и как ими пользоваться. Эти инструменты, безусловно, могут сбивать с толку, но как только вы все разберете, их не так уж сложно понять. Но прежде чем вы начнете возиться с электричеством, убедитесь, что вы в безопасности. Не прикасайтесь голыми руками к оголенным проводам, при необходимости надевайте защитное снаряжение, убедитесь, что вы находитесь в пределах предполагаемого рабочего диапазона инструмента, и дважды проверьте, что мультиметр находится в хорошем рабочем состоянии, прежде чем использовать его. Наконец, всегда предполагайте, что все электрические компоненты горячие, чтобы вас не ударило током, что может привести к серьезным травмам… или еще хуже. Увеличить изображение Кляйн Инструменты Убедитесь, что мультиметр есть в вашем арсенале инструментов Загадочный мультиметр — это сверхуниверсальный инструмент, который должен иметь в своем гараже каждый ремонтник и механик по тенистым деревьям. Мультиметры позволяют измерять напряжение, а также электрическое сопротивление, силу тока и непрерывность цепей, хотя более совершенные модели могут делать еще больше. На самом деле, один инструмент, включенный в это краткое изложение, может измерять 14 разных вещей. Четырнадцать! Если вы новичок в мультиметрах, рассмотрите возможность приобретения одного из них с автоматическим выбором диапазона и цифровым считыванием. Эти примеры будут наиболее интуитивными. Но независимо от того, какой мультиметр вы выберете, все они являются незаменимыми инструментами для диагностики и, в конечном итоге, устранения проблем с электричеством, будь то в вашем автомобиле, дома или в любимых гаджетах. Часто задаваемые вопросы по мультиметру Для чего используется мультиметр? Мультиметры используются для самых разных целей, от тестирования электрических компонентов, чтобы убедиться, что они исправны, до диагностики сопутствующих проблем, но это еще не все. Помимо измерения тока, непрерывности, сопротивления и напряжения, более сложные модели также могут определять такие параметры, как частота, емкость, звук, влажность, температура и даже яркость. Действительно, эти инструменты очень универсальны. Какой мультиметр лучше для новичка? Ни один мультиметр не подходит для начинающих. Даже самые простые примеры — довольно сложные инструменты, по крайней мере, на первый взгляд. Хорошая новость заключается в том, что нетрудно понять, как работают мультиметры и для чего они используются. При небольшом изучении их функциональность легко понять. Даже если вы просто понимаете основы работы цепей, а также то, что такое напряжение, сила тока и сопротивление, вы сможете использовать мультиметр для простых задач, связанных с диагностикой и ремонтом. Тем не менее, если есть одна функция, на которую должны обратить внимание новички, это автоматический выбор диапазона, который устраняет необходимость устанавливать мультиметр в правильных настройках для правильного отображения информации. Мультиметр какой марки лучше? Многие компании производят хорошие мультиметры, но если вам нужен один из лучших, выбирайте известные компании. У таких фирм, как Fluke и Klein Tools, есть отличные предложения, как и у Milwaukee, всемирно известного бренда, который продает все, от гаечных ключей до аккумуляторных дрелей и ящиков для инструментов. Аналоговый или цифровой мультиметр более точен? Цифровые мультиметры, вероятно, более точны, чем их аналоговые аналоги, потому что они показывают точное число на своих дисплеях. Аналоговые модели, несомненно, крутые, с их эстетикой старой школы, но их физические стрелки могут затруднить чтение, особенно в условиях низкой освещенности или при наличии бликов. Это не означает, что аналоговые единицы измерения неточны, просто для большинства пользователей цифровые, вероятно, являются лучшим выбором. В чем разница между мультиметром и омметром? Мультиметры и омметры одинаковы… но разные! Как следует из названия, омметры предназначены для измерения сопротивления в омах. С другой стороны, мультиметры могут измерять массу других вещей, включая, как вы уже догадались, сопротивление. Если у вас нет какого-то сверхспецифического приложения, где вам нужен омметр, вместо этого приобретите мультиметр, поскольку они измеряют то же самое, но гораздо более универсальны. Что произойдет, если мультиметр повернут в неправильное положение? Ответы на этот вопрос могут быть разными. Если вы перепутали электрические провода, прибор может просто показать -120 вольт вместо 120, что вообще не проблема. Если вы пытаетесь измерить потребляемый ток, а мультиметр настроен на отслеживание сопротивлений, он, вероятно, не даст вам никакой полезной информации. Наконец, если вы пытаетесь измерить большее количество ампер, чем рассчитано на инструмент, вы можете перегореть внутренний предохранитель (это то, что должно произойти для защиты мультиметра) или даже повредить мультиметр. Как всегда, будьте осторожны там. Лучшие автомобильные мультиметры (обзор и руководство по покупке) в 2023 году Сводный список  Лучший результат: Fluke 87V Max True-rms Digital Multimeter Лучшее соотношение цены и качества: AstroAI Multimeter 2000 Counts Digital Multimete Autoin Tools 60 Почетное упоминание: KK -Цифровой мультиметр с диапазоном измерения Лучший компактный: Цифровой мультиметр Fluke 101 Лучший для работы в различных областях: Fluke FLUKE-179-2/IMSK Комплект для обслуживания промышленного мультиметра Зачем доверять нам Наши обзоры основаны на сочетании практических испытаний, мнений экспертов, оценок реальных покупателей и нашего собственного опыта. Мы всегда стремимся предлагать подлинные и точные руководства, которые помогут вам найти лучший выбор. Узнать больше Наша методология Различные проекты требуют разных характеристик мультиметров, поэтому при покупке вы найдете такой широкий выбор типов и функций. Я основывал критерии того, что порекомендовать самодельному механику или начинающему профессионалу, на том, что я использую на своих автомобилях, а именно на традиционном цифровом мультиметре. Поскольку мой опыт дает нам не так много информации, я также обязательно прислушался к советам профессиональных механиков, которые обсуждают эту тему по всему Интернету. Короче говоря, я сделал свою домашнюю работу, чтобы не толкать ничего, что в скором времени окажется в куче ломаной электроники. Обзоры и рекомендации мультиметра Best Лучший в целом Цифровой мультиметр Fluke 87V Max True-rms SEE IT Технические характеристики Бренд: Fluke Номер детали: FLUKE-87V-MAX Диапазон: Автоматический диапазон Плюсы Высокая прочность Пылезащитный и водонепроницаемый чехол Высокая точность Ограниченная пожизненная гарантия Минусы Дорого Громоздкий Вы уже знаете, почему Fluke 87V Max занимает первое место в моем списке. Одно только название говорит о том, что на этот мультиметр можно рассчитывать годами. Во всяком случае, он перепроектирован, чтобы справиться с множеством ударов и синяков, с которыми он столкнется под капотом. Пыленепроницаемый и водонепроницаемый корпус также гарантирует, что вам не нужно беспокоиться о проблемах, возникающих внутри. Это инструмент профессионального уровня, который обеспечивает точность, требуемую для особо чувствительных работ. Как и любой профессиональный инструмент, на него распространяется пожизненная гарантия, чтобы вы могли быть уверены в своих инвестициях. Самой большой проблемой этого мультиметра для многих является цена. Немногие любители будут чувствовать себя обязанными платить цену профессионального уровня за то, с чем они только что замочили ноги. Другая проблема, о которой следует знать, заключается в том, что это довольно громоздкое устройство, с которым может быть неудобно обращаться. Лучшее соотношение цены и качества Мультиметр AstroAI Цифровой мультиметр на 2000 отсчетов SEE IT Технические характеристики Марка: AstroAI Номер детали: АСИМТ33Д-КА Диапазон: Руководство Плюсы Доступность Отличное качество по цене ЖК-дисплей с подсветкой Функция удержания данных Минусы Часто возникают проблемы с контролем качества Низкая износостойкость Я знаю, что вы пропустили самый лучший выбор, чтобы проверить этот мультиметр AstroAI. Цена слишком хороша, чтобы отказаться от нее, и она отлично подойдет для большинства автомобильных проектов, сделанных своими руками. Возможно, это не самый престижный мультиметр, но он измеряет постоянное напряжение, непрерывность и сопротивление, а это все, что нужно большинству любителей. Он также имеет очень удобную функцию удержания данных и ЖК-дисплей с подсветкой. Все это здорово, но реальная причина, по которой мы выбрали лучшее соотношение цены и качества, — это соотношение цены и качества. Есть много мультиметров в своем ценовом диапазоне, но этот намного превосходит большинство из них. Каким бы хорошим ни был этот мультиметр, он просто не идет ни в какое сравнение с более дорогими вариантами. Проблемы с контролем качества кажутся довольно распространенными, и долговечность, безусловно, не является его сильной стороной. Поощрение Klein Tools 600V Цифровой мультиметр с автоматическим выбором диапазона SEE IT Технические характеристики Марка: Klein Tools Номер детали: MM400 Диапазон: Автоматический диапазон Плюсы Доступность Высокая износостойкость Дисплей с подсветкой Функция удержания данных Минусы Низкая точность Проблемы с контролем качества распространены Мультиметры Klein — еще один хороший выбор для людей, работающих с ограниченным бюджетом, с дополнительным преимуществом, поскольку они приобретают инструмент от одного из лучших имен в бизнесе. Этот 600-вольтовый мультиметр с автоматическим выбором диапазона может многое предложить механику-сделай сам. Его ЖК-экран с подсветкой легко читается, когда вы находитесь в темных местах. Его функция удержания данных не позволяет вам повторять числа, пока вы не дойдете до блокнота. Прочный корпус защитит его от множества падений, которые он испытает во время безумия, а провода и термопара с адаптером дадут вам возможность исследовать. К сожалению, это не лучшее представление возможностей Klein Tools. Точность — это проблема, которую необходимо учитывать при снятии показаний. Он также страдает от тех же проблем с контролем качества, что и многие модели в этом ценовом диапазоне. Best Compact Цифровой мультиметр Fluke 101 SEE IT Технические характеристики Марка: Fluke Номер детали: FLUKE-101 Диапазон: Автоматический выбор диапазона Плюсы Доступность Компактный и удобный для переноски Функция удержания данных Высокая износостойкость Минусы Нет гарантии Дисплей без подсветки Нет, не все мультиметры Fluke представляют собой огромные куски оборудования и не все они очень дорогие. Fluke 101 — это выбор для многих, кто хочет получить имя профессионального уровня без цены профессионального уровня в упаковке, которую легко носить с собой в кармане. Этот мультиметр столь же долговечен и надежен, как и следовало ожидать, и его более чем достаточно для типичных автомобильных электрических проектов. Также трудно не рассказать о функции Data Hold, которая не даст вам сойти с ума. Стоит отметить, что это не подкрепляется какой-либо гарантией, как можно было бы ожидать от имени Fluke. Кроме того, это единственный мультиметр в нашем списке без ЖК-дисплея с подсветкой, что может стать проблемой во многих случаях, когда компактный мультиметр пригодится. Лучшее решение для работы в различных областях Комплект для обслуживания промышленного мультиметра Fluke FLUKE-179-2/IMSK SEE IT Технические характеристики Марка: Fluke Номер детали: FLUKE-179-2/IMSK Диапазон: Автоматический диапазон Pros Включает токоизмерительные клещи и аксессуары Высокая износостойкость Высокая точность Твердые гарантии на счетчики Минусы Дорого Счетчик имеет тенденцию измерять «фантомное напряжение» Многие люди, занимающиеся ремонтом своих автомобилей, занимаются множеством различных проектов, и эта установка от Fluke — отличный способ начать работу с электрооборудованием. Он поставляется с высококачественным Fluke 179.мультиметр, который предлагает точность и высочайшую надежность, которыми известен бренд. Входящие в комплект токоизмерительные клещи, провода и аксессуары, которые входят в комплект, делают его надежным способом для начинающих профессионалов и серьезных домашних мастеров устанавливать свои объекты на промышленных и жилых проектах. Конечно, оба счетчика подкреплены приличными гарантиями, над которыми нечего издеваться. Цена — это то, что убережет его от рук многих гаечных ключей. Даже если вы покупаете профессиональные инструменты, не каждый может оправдать отказ от тех денег, за которые продается этот набор. Также сообщалось о проблемах, связанных с измерением измерительным прибором «призрачного напряжения», которое необходимо учитывать при проведении измерений. Наш вердикт мультиметрам  Трудно превзойти цифровой мультиметр Fluke 87V Max True-RMS с точки зрения качества и производительности. Если вы зарабатываете на жизнь, работая с автомобилями или планируете это делать, это ваш путь. Те из нас, кто просто копается под капотом и хочет сэкономить немного денег, прекрасно справятся с цифровым мультиметром AstroAI Multimeter 2000 Counts. На что следует обратить внимание при покупке автомобильных мультиметров Люди из самых разных слоев общества имеют некоторое представление о том, на что обращать внимание при выборе мультиметра. Это неудивительно, учитывая, что они в той или иной степени используются практически во всех областях техники. Однако важно помнить, что то, что лучше всего подходит для жилых или промышленных помещений, не всегда является тем, что вам нужно под капотом. Это руководство по покупке поможет вам получить общее представление о том, что вам нужно от мультиметра для автомобильных работ. Типы автомобильных мультиметров Цифровые Большинство мультиметров, с которыми вы сталкиваетесь, являются цифровыми, и это первый тип, на который вам стоит инвестировать. Они просты в использовании благодаря цифровому дисплею, на котором отображаются числовые значения измерения, выбранного с помощью кнопки внизу большой циферблат. Эти мультиметры могут быть загружены до зубов полезными функциями, которые помогут сделать вашу жизнь максимально легкой. Я настоятельно рекомендую инвестировать в модель с ЖК-дисплеем с подсветкой и функцией сохранения данных, поскольку они могут реально спасти жизнь при работе в темных или неудобных местах. Аналоговый  Аналоговый мультиметр предлагает многие из тех же функций, что и многие цифровые версии, но вместо цифровых показаний для отображения данных используются игла и датчики. Одна и та же стрелка используется для получения разных показаний, поскольку за ней находится несколько датчиков. Вы должны убедиться, что вы выбрали правильную настройку и считываете правильный датчик, чтобы убедиться, что вы получаете точные показания с помощью этого типа счетчика. Цифровые мультиметры гораздо более желательны для среднего механика, потому что их гораздо легче точно считывать. Основные характеристики автомобильного мультиметра Показания и выбор диапазона Мультиметр бесполезен, если он не может считывать то, что вам нужно. Вам нужен мультиметр для считывания напряжения постоянного тока, сопротивления и непрерывности для использования в автомобильной работе. Также важно убедиться, что вы выбрали диапазон, который позволяет вам работать максимально плавно. У вас будет возможность выбрать мультиметры с ручным или автоматическим диапазоном определенных показаний. Я рекомендую новичкам использовать автоматический выбор диапазона, поскольку вы просто выбираете тип чтения, которое хотите, не беспокоясь о заданном диапазоне, в котором может существовать значение этого показания. Тем не менее, не так сложно узнать, в каком диапазоне находятся нужные вам показания, и мультиметр с ручным управлением — отличный выбор для тех, кто хочет получить показания быстрее. Выводы Вы хотите взглянуть на тип провода, с которым должен работать мультиметр, и на длину кабелей. Что касается типа выводов, большинство мультиметров поставляются со стандартным набором щупов, и это идеально подходит для обычных автомобильных работ. Если вам нужны различные типы датчиков, вы должны убедиться, что они доступны для рассматриваемой вами модели. Что касается длины, универсального выбора не существует. Некоторые люди предпочитают более длинные кабели для увеличения досягаемости, а другим нравится аккуратность коротких кабелей. Что правильно, зависит от ваших предпочтений, и об этом стоит подумать, пока вы ходите по магазинам. Дисплей При выборе мультиметра необходимо учитывать множество физических параметров. Насколько он большой, его прочность, есть ли прорези для поводков и так далее. Все это стоит прочитать, но ни одно из них не так важно, как дисплей. Убедитесь, что вы взяли мультиметр, который вы можете легко прочитать. Если это означает выбор модели с большим, чем обычно, дисплеем, пусть будет так. Последнее, что вам нужно сделать, это настроить мультиметр, чтобы лучше видеть его, пока ваши руки уже заняты. Цены на автомобильные мультиметры  Вы можете приобрести мультиметр чуть более чем за 10 долларов США в магазине запчастей или потратить более 500 долларов США на устройство высшего уровня. Что подходит именно вам? Это зависит от. Если вы просто хотите быстро устранить неполадки, купите штуку за 10 долларов. Это сработает просто отлично, если вы попадете в нужное поле. Если вы немного более серьезно относитесь к работе над автомобильными проектами, переход на диапазон от 50 до 100 долларов стоит повышения точности и надежности. Если вы зарабатываете на жизнь «под капотом» или планируете использовать мультиметр для других работ, где точность имеет первостепенное значение, потратьте деньги и купите себе профессиональный прибор. Не плачьте слишком много по этому поводу, потому что хороший мультиметр может служить всю жизнь. Часто задаваемые вопросы У вас есть вопросы. У Привода есть ответы. В: Мультиметры какой марки лучше? A: Почти единодушно ответили Fluke. Точность, качество и надежность мультиметров Fluke трудно превзойти. Но они дорогие. Тем не менее, вам не нужен первоклассный мультиметр для базовых автомобильных работ, поэтому все, что вы можете себе позволить, — это то, что лучше для вас. В: Какие еще электрические диагностические инструменты мне нужны для моего автомобиля? A: Мультиметр — отличный диагностический инструмент, но есть и другие инструменты, которые вам время от времени понадобятся вместо него. Контрольная лампочка, тестер свечей зажигания, инструмент Fox Hound и сканер OBDII — это другие типы электрических диагностических инструментов, в которые вы также должны инвестировать для диагностики проблем с электрикой автомобиля. В: Можно ли использовать любой мультиметр на автомобиле? Ответ: По большей части да. Вы можете использовать практически любой автомобильный мультиметр для самостоятельной работы. Инвестиции в высококачественные мультиметры и специальные функции становятся оправданными для профессионалов или при решении очень специфических проектов. Автомобильный мультиметр Fluke 88V Deluxe Обзор продукта: Автомобильный мультиметр Fluke 88V Deluxe Измерительный прибор Fluke 88V имеет функции измерения, устранения неполадок и уровни точности, необходимые для решения проблем на обычных и гибридных транспортных средствах. 88V — самый мощный автомобильный мультиметр, когда-либо предлагаемый компанией Fluke. В дополнение к стандартным функциям мультиметра, таким как возможность измерения напряжения, тока, непрерывности и сопротивления, 88V может выполнять: Ширина импульса Рабочий цикл Запись мин./макс./средних значений Тесты диодов Функция ширины импульса обеспечивает разрешение в миллисекундах для устранения неисправностей топливных форсунок. Измерения в автомобиле Измеритель на 88 В может удовлетворить многие автомобильные потребности, используя больше измерительных возможностей цифровых мультиметров — он может измерять напряжение до 1000 В переменного и постоянного тока, ток до 10 А, 20 А до 30 секунд и частота до 200 кГц и % рабочего цикла. Добавьте эти функции к измерениям оборотов с помощью опционального индуктивного датчика и измерения ширины миллисекундного импульса для топливных форсунок, и это лишь некоторые из них. 88V поставляется со всеми необходимыми вам функциями: Измерение температуры с дополнительным датчиком температуры Аналоговая гистограмма для отслеживания меняющихся или нестабильных сигналов Запись мин. /макс./средних сигналов с предупреждением мин./макс. для автоматической фиксации изменений Пиковые мин./макс. Мультиметр 88 В, предназначенный для использования в гараже При работе в гараже большой дисплей с цифрами поможет вам сосредоточиться на автомобиле, сохраняя при этом возможность чтения цифр. Кроме того, двухуровневая яркая белая подсветка обеспечивает дополнительную видимость, которая может вам понадобиться. Дополнительный магнитный подвес позволяет подвешивать измеритель к большинству стальных поверхностей для удобства установки и просмотра. 88V предназначен для использования в средах с высоким энергопотреблением, например, в гибридных автомобилях. На продукт распространяется ограниченная пожизненная гарантия. Комплектация: Цифровой мультиметр Fluke 88V Ударопрочный чехол Тестовые провода Краткое справочное руководство Технические характеристики: Автомобильный мультиметр Fluke 88V Deluxe 7888.0079 Частота0078 Maximum frequency –C99 Измерение температуры0°C -328.0°F – 1994.0°F, 1.0% без датчика 20.1 (2,06 x 3,86 2.934.24.24.24.24.24 2.9.24. G (22 унции) Technical Specifications DCV Maximum voltage 1000 V Accuracy ±(0. 1% + 1) Best resolution 0.01 mV ACV Максимальное напряжение 1000 В Точность ± (0,5% + 2) AC Bandwidth 5 5 khrz AC Bandwidth 5 5 khrZZ AC 578 578 578 5778 5 khrZZ AC 5 5. Best resolution 0.01 mV DC current Maximum amps 10 A Amps accuracy ±(0.4 % + 2) Best resolution 0.001 mA тока переменного тока Максимальная ампер 10 A AMP. Точность ± (1,2% + 2) Resistance Maximum resistance 50 MΩ Accuracy ±(0. 4% + 1) Best resolution 0.1 Ω Capacitance Maximum capacitance 9,999 мкФ Точность ±(1% + 2) Наилучшее разрешение 0,01 нФ 200 KHz Accuracy ±(0.005% + 1) Best resolution 0.01 Hz Duty cycle Maximum duty cycle 99.9% Погрешность в пределах 2 % на кГц + 0,1 % Наилучшее разрешение 0,1 % 80 Температурный датчик BK -40°C – 260°C -40°F – 500°F, 2.2°C или 2 %, в зависимости от того, что больше Проводятся Максимальная проводимость 60,00 NS Точность ± (1,0% + 10) ± (1,0% + 10) ± (1,0% + 10) ± (1,0% + 10) ± (1,0% + 10). Рабочая температура -20 ° C -55 ° C Температура хранения -40 ° C -60 ° C Физический 5.2 x Модели: Fluke 88V Deluxe Automotive Multimeter Fluke 88V Fluke 88V Deluxe Automotive Multieter UPC: 0959693289906 UPC: 095969328906 UPC: 0959693289906 . ударная кобура Измерительные провода Спецификации говорят, что он будет измерять обороты в минуту. Идет ли в комплекте необходимый зонд? Если нет, то какой у него P/N? Вопрос: Greesmonky Fluke 88V может измерять обороты, используя измерительные провода и подключая их к датчику оборотов, или используя аксессуар RPM80 и зажимая кабель свечи зажигания. Номер детали для RPM80: «880849». Ответил: Fluke Staff Дата публикации: 06.02.2023 Есть ли у этого 88v истинное среднеквадратичное значение? Это не критично между домашней и автомобильной диагностикой? Хотите удовлетворить обе потребности с помощью одного измерителя Вопрос задан: Mje22 Нет, Fluke-88V не является измерителем истинного среднеквадратичного значения. Поскольку автомобильные измерения обычно выполняются только в цепях постоянного тока, измеритель истинного среднеквадратичного значения не требуется. Точно так же цепи переменного тока в домах обычно чисты и не имеют искаженных форм сигналов. Типичными примерами рабочих нагрузок, для которых рекомендуется использовать измеритель истинного среднеквадратичного значения, могут быть электроприводы с регулируемой скоростью, электронные балласты, компьютеры и системы отопления, вентиляции и кондиционирования воздуха. Ответил: Fluke Staff Дата публикации: 06. 02.2023 Оценка 5 из 5 от Anonymous from ЛУЧШИЙ МУЛЬТИМЕТР ДЛЯ АВТОМОБИЛЕЙ Я пользовался этим мультиметром несколько недель, и это мой самый любимый инструмент в моем наборе инструментов. Этот счетчик на сегодняшний день является одним из самых качественных счетчиков на рынке. Он наполнен функциями и кажется действительно прочным. Это были хорошо потраченные деньги, не могу дождаться, чтобы использовать их долгие годы. Дата публикации: 2022-09-02 Оценка 5 из 5 от Kilo от Advertised точно Работает точно так, как требуется, без каких-либо проблем. Кажется точным в каждом анализе. Дата публикации: 30.05.2021 Оценка 5 из 5 от djbegaye от универсального отличного мультиметра. Я механик по техническому обслуживанию промышленных предприятий, и я использую этот измеритель для своей работы и автомобильного хобби. Дата публикации: 17.04.2021 Оценка 5 из 5 от Crazytekkie от Просто абсолютно отличный измеритель У меня есть мой 88v уже около 10 лет. Он был сброшен с лестницы, прошел через экстремально жаркое солнце Невады к передающим башням в горах на высоте 10000 футов посреди зимы …. Он подвергался воздействию перегрузки по току и напряжению при настройке сопротивления, и он все еще сохраняет точные показания с единственной проблемой. У меня когда-либо было такое, когда в секцию щупов попадала влага. Заставляя его думать, что он был в текущем тесте. Кроме того, этот измеритель может выполнять практически любые измерения, кроме измерения индуктивности. Если бы это было так, это был бы почти идеальный счетчик. Дата публикации: 08.03.2017 Оценка 5 из 5 от Rob2017 от Многие функции для автомобилей Я получил 88V на Рождество, и это был подарок для моего участия в стажировке по ремонту автомобилей. Использование измерителя для нескольких задач действительно показало мне многие научные особенности — например, температура воды в бассейне была взята для сравнения результатов с метеослужбой. Проверка надежного электрического заземления на компонентах автомобиля и проверка сопротивления установленной автомобильной проводки делают диагностику и установку более точными. Защита счетчика кажется простой благодаря желтому защитному чехлу. Существует множество аксессуаров, которые можно использовать, например датчики для считывания температуры, зажимы для измерения постоянного тока, датчики с зажимами типа «крокодил», прецизионные датчики из тонкой проволоки и датчики, которые можно вставлять в провод, протыкая иглу датчика через кабельный канал. Лично счетчик использовался всего несколько раз, но он показал себя очень хорошо. Работы, для которых использовался счетчик, в порядке. Дисплей большой и легко читаемый. Дата публикации: 17.01.2017 Оценка 5 из 5 от Bomberjet от Простота и точность Я использую этот мультиметр в течение нескольких месяцев и очень впечатлен его функциями и удобством использования. Это экономит мое время на проверку компонентов на наличие неисправностей. Дата публикации: 10.12.2016 Рейтинг 5 из 5 по версии Creolestorm от Great DMM!!! Это лучший мультиметр, которым я когда-либо пользовался. Я работаю в автомобильной промышленности 25 лет. Я работал везде, от независимых сервисных центров до дилерских центров и производителей автомобилей. Я использовал много различных типов цифровых мультиметров, ни один из которых не может сравниться с Fluke 88. Он прост в использовании, имеет хорошие большие показания. Идеально подходит для всех автомобильных испытаний. Я владел этим в течение 20 лет Дата публикации: 2016-12-08 Рейтинг 5 из 5 от Зака ​​Харриса от Самый полезный инструмент! Fluke 88V был и остается лучшим вложением, которое я когда-либо делал! Также самое надежное оборудование, которым я владею – более 10 лет постоянного использования и никогда не было проблем. Такое качество встретишь не часто! Дата публикации: 07.12.2016 Руководства + ресурсы: Автомобильный мультиметр Fluke 88V Deluxe Руководства (7) Спецификации (1) Автомобильный мультиметр Fluke 88V Deluxe | Data sheets Register products Accessories: Fluke 88V Deluxe Automotive Multimeter Current clamps and probes (1) Fluke i200s AC Current Clamp Cases and holsters (1) Большой мягкий футляр Fluke C25 для цифровых мультиметров Измерительные провода, щупы и зажимы (1) Измерительные провода Fluke TL175 TwistGuard™ Мультиметр Fluke | Инженерная школа Цифровой мультиметр Fluke Type 73 Введение Мультиметр — это небольшое портативное устройство, которое можно использовать для измерения напряжения, сопротивления тока или проверки диодов. В инженерном отделе компании Humboldt имеется набор ручных цифровых мультиметров Type 73-III Series III производства Fluke. Эти измерители защищены от перенапряжения от скачков переходного напряжения и соответствуют стандарту безопасности Международной электротехнической комиссии IEC 61010. Счетчики оснащены функцией автоматического удержания для сохранения показаний, звуковым сигналом непрерывности и могут тестировать диоды. Портативный ручной мультиметр можно использовать везде, где требуются быстрые и точные показания напряжения, силы тока или сопротивления. Конкретные области применения этого устройства многочисленны. Рис. 1. Мультиметр Fluke Type 73 Измерительный прибор можно использовать для всех следующих и многих других целей. Проверка выхода солнечной батареи Измерение потребляемого тока небольшим оборудованием переменного или постоянного тока Проверка подачи питания на неработающее оборудование Испытание лампы накаливания Считывание сигнала напряжения с пиранометра Диагностика системы зажигания вашего автомобиля, если он не заводится после того, как вы провели день в полевых условиях в отдаленном месте. При использовании мультиметра и интерпретации полученных результатов часто полезно иметь представление о законе Ома. Эксплуатация Защищенный предохранителем мультиметр Fluke 73 имеет следующие функции: напряжение постоянного тока, напряжение переменного тока, переменный или постоянный ток, сопротивление, звуковая проверка непрерывности и проверка диодов. Мультиметр имеет многопозиционный переключатель для выбора нужной функции (см. рис. 2). Измеритель Fluke автоматически выбирает диапазон. На многих мультиметрах каждая функция также имеет несколько диапазонов для измерения различных величин. В измерителе Fluke для большинства измерений автоматически выбирается правильный диапазон. Это означает, что приблизительная величина сигнала не обязательно должна быть известна или определена для получения точных показаний. Для снятия показаний электроды должны быть перемещены в соответствующий порт для желаемого измерения. Счетчик защищен плавким предохранителем, чтобы предотвратить повреждение устройства, если выбрана неправильная функция или если провода подключены к неправильному порту для проведения измерения. В литературе по мультиметру указана точность счетчика для функций счетчика. Эти значения представлены с максимальной процентной ошибкой, возможной для определенных температурных диапазонов. Чтобы показания были значимыми, необходимо помнить о точности счетчика. Использование измерителя Черный (общий) провод всегда подключается к порту COM (см. рис. 1). Красный провод помещается в один из трех других портов в зависимости от того, какая функция счетчика используется. Единицы измерения всегда указываются в верхнем правом углу экрана дисплея (см. рис. 1). Рис. 2: Выбор функции на мультиметре Fluke. Измерение напряжения Для всех измерений напряжения красный щуп должен быть помещен в порт напряжения, который на измерителе отмечен красным цветом (см. рис. 1). Можно измерить напряжение переменного или постоянного тока. Единицами напряжения являются вольты (В) или милливольты (мВ). Напряжение переменного тока и напряжение постоянного тока являются отдельными функциями измерителя, каждая из которых имеет собственную настройку на диске выбора, как показано на рис. 2. При измерении напряжения, известное как менее 300 мВ, измеритель должен быть установлен на настройку 300 мВ (см. Фигура 2). Функция напряжения переменного тока считывает среднеквадратичное значение напряжения цепи переменного тока. Также можно определить полярность постоянного напряжения. Если красный провод находится на положительной стороне источника напряжения, измеритель покажет положительное напряжение. Однако, если красный провод находится на отрицательной стороне источника, на дисплее появится отрицательный знак, указывающий на то, что полярность напряжения противоположна способу подключения проводов. Измерение тока Измерительный прибор Fluke может измерять переменный или постоянный ток силой до 10 ампер. Для считывания переменного или постоянного тока необходимо выбрать правильную функцию на диске выбора функций (см. рис. 2). Единицами тока являются ампер (А) или миллиампер (мА). Для считывания тока красный щуп должен быть перемещен в один из двух портов для тока. Чтобы снять показания, которые заведомо меньше 300 мА, поместите красный щуп в порт с маркировкой 300 мА (см. рис. 1). Для считывания токов более 300 мА или если ток неизвестен, поместите красный провод в порт с маркировкой 10 А (см. рис. 1). Для показаний постоянного тока, как и для показаний напряжения постоянного тока, появится отрицательный знак, если ток отрицательный. Положительный ток указывает на то, что ток течет в красный щуп и выходит из черного щупа измерителя, или что электроны втекают в черный щуп и выходят из красного щупа, как показано на рис. 3. Рисунок 3: Диаграммы тока Счетчик фактически измеряет поток электронов, когда измеряется ток. Однако принято говорить о токе, протекающем в виде положительно заряженных частиц, которых на самом деле не существует. Это соглашение восходит к временам Томаса Эдисона, который произвольно выбрал положительный ток как поток положительно заряженных частиц, еще до того, как был открыт электрон. Теперь понятно, что электроны текут с током, однако соглашение Эдисона застряло. Мы, вероятно, будем говорить о потоке «электронных дырок» еще много лет. Измерение сопротивления Сопротивление любой цепи можно измерить в омах (Вт), миллиомах (мВт) или мегаомах (МВт). Диапазон сопротивления на мультиметре Fluke полностью автоматический. Красный щуп должен быть помещен в тот же порт, что и для считывания напряжения, то есть в красный порт, помеченный как ом (Ом) (см. рис. 1). Селектор функций должен быть установлен на сопротивление (см. рис. 2). Проверка диода и звуковая проверка целостности цепи Проверка состояния или полярности диода и звуковая проверка целостности цепи — это одна и та же функция селектора (см. рис. 2). Измеритель подает звуковой сигнал всякий раз, когда измерительные провода подключены к цепи с сопротивлением ниже минимального. Этот звуковой сигнал указывает на то, что цепь замкнута. При проверке диода измеритель подключается сначала в одну сторону, а затем в другую. Если диод исправен, звуковой сигнал будет слышен при подключении диода в одну сторону, но не при подключении в другую сторону. Техническое обслуживание и хранение Когда устройство не используется, селекторный переключатель следует перевести в положение «Выкл.», чтобы продлить срок службы батареи. Если для устройства требуется новая батарея, следует использовать батарею стандартного размера 9 В, которая может быть щелочной, никель-кадмиевой или никель-металлогидридной. Если устройство будет подвергаться воздействию суровых условий во время транспортировки, провода должны быть удалены из портов, чтобы избежать их панировки, и свернуты в спираль, чтобы они не спутывались. Каталожные номера http://www.fluke.com/ Цифровой мультиметр HP-770M Детектор среднеквадратичных значений с автоматическим определением диапазона (HP-770M) HOLDPEAK (пока отзывов нет) Написать обзор HOLDPEAK Цифровой мультиметр HP-770M Детектор среднеквадратичных значений с автоматическим определением диапазона Рейтинг Требуется Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший) Имя Тема отзыва Требуется Комментарии Требуется Артикул: HP-770M Доставка: Рассчитывается на кассе В продаже Сейчас: $32,99 Был: $38,99 Часто покупают вместе: В корзину Описание Информация о гарантии 0 отзывов Описание 12010108.1000023.i0.4e525334spRh4n”>    Цифровой мультиметр HP-770M оснащен четко читаемым ЖК-дисплеем с высоким разрешением и интеллектуальной функцией подсветки, что упрощает его использование в темноте.  HP-770M может использоваться не только для измерения переменного/постоянного напряжения/тока, диода, сопротивления, емкости, частоты, но также для измерения рабочего цикла, температуры, испытания hFE, истинного среднеквадратичного значения, относительного значения, а также максимального и минимального, не- контактное напряжение (NCV).   HP-770M имеет уникальную механическую защиту, предотвращающую вставку пользователем не того штекера. В мультиметрах многодиапазонный многофункциональный цифровой мультиметр HP-770M является хорошим выбором. Функция продукта: Тестовый диод/HFE/зуммер непрерывности    Индикаторная лампа переключателя функций Преобразование градусов Цельсия в градусы Фаренгейта/тест NCV Проверка напряжения постоянного/переменного тока Проверка постоянного/переменного тока           Удержание даты Автоматическая подсветка Автовыключение Зажим переменного/постоянного тока 600 А Отображение гистограммы    Механическая система блокировки Проверка RMS/относительного значения/MAX/MIN Тестовый диод/HFE/зуммер непрерывности    Индикаторная лампа переключателя функций Преобразование градусов Цельсия в градусы Фаренгейта/тест NCV Проверка напряжения постоянного/переменного тока Проверка постоянного/переменного тока           Удержание даты Автоматическая подсветка Автовыключение Зажим переменного/постоянного тока 600 А Отображение гистограммы    Механическая система блокировки Тест RMS/относительное значение/MAX/MIN                                 Тест сопротивления/емкости/температуры/частоты Спецификация продукта: Изображение продукта: Список упаковки: Просмотр Allclose Информация о гарантии 7 дней бесплатный возврат, 15-дневный бесплатный, 365-дневный варан, Warranhny, Lifetime Tech-Supporp. Просмотреть всеЗакрыть 0 Отзывов Просмотреть всеЗакрыть сопутствующие товары Клиенты также просмотрели Сопутствующие товары Быстрый просмотр Цифровой мультиметр HOLDPEAK HP-770HC, 6000 отсчетов, автоматический выбор диапазона HOLDPEAK HOLDPEAK Цифровой мультиметр HP-770HC 6000 отсчетов Мультиметр с автоматическим выбором диапазона Тестер тока/напряжения (постоянного/переменного тока)/сопротивления Защита от перегрузки Устройство проверки напряжения Подсветка с измерительными проводами Артикул: HP-770HC Наличие: Находится на складе в США, Великобритании, Австралии, ЕС и Китае. 24 часа обработки! В продаже В корзину Быстрый просмотр HP-870N Auto Range Multimetro Цифровые токоизмерительные клещи Мультиметр HOLDPEAK Сейчас: 37,99 долларов США Было: 44,9 доллара США9 HP-870N характеризуется полным диапазоном защиты от перегрузки по току, низким энергопотреблением, стабильной производительностью и защитой от падений. Мультиметр с клещами с автоматическим выбором диапазона… Артикул: HP-870N Наличие: Расположен в США, Великобритании, на складе CN. 24 часа обработки! В продаже Добавить в корзину Быстрый просмотр HP-90B Multimerto Цифровой мультиметр True RMS Auto Range HOLDPEAK Сейчас: 35,99 долларов США Было: 45,99 долл. США ● HP-90B — это новый цифровой мультиметр на 6000 отсчетов для нового портативного ЖК-дисплея, разработанный нашей компанией. ●Высокий уровень безопасности, функция автоматической калибровки делает измерения счетчика более… Артикул: HP-90B Клиенты также просмотрели В продаже В корзину Быстрый просмотр HP-90B Multimerto Цифровой мультиметр True RMS Auto Range HOLDPEAK Сейчас: 35,99 долларов США Было: 45,99 долларов США ● HP-90B — это новый цифровой мультиметр на 6000 отсчетов для нового портативного ЖК-дисплея, разработанный нашей компанией. ●Высокий уровень безопасности, функция автоматической калибровки делает измерение счетчика более. .. Артикул: HP-90B В продаже В корзину Быстрый просмотр Мультиметр HP-39K Цифровой авометр с автоматическим диапазоном HOLDPEAK Сейчас: 23,99 $ Было: 29,99 $ Особенности товара Фирменное наименование:HoldPeak Диапазон измерения индуктивности: НЕТ Диапазон измерения сопротивления: 400/4K/40K/400K/4M Напряжение постоянного тока: 400 мВ/4 В/40 В/400 В/600 В Расходные материалы для поделок: электрические АС… Артикул: ХП-39К Добавить в корзину Быстрый просмотр HP-770HD Цифровой мультиметр Autorange True RMS, функция NVC Express HOLDPEAK Сейчас: 40,99 долл. США Высокоточный и высокопроизводительный HP-770HD может измерять переменное/постоянное напряжение, переменный/постоянный ток, сопротивление, емкость, частоту и рабочий цикл. Может тестировать диоды, NCV (бесконтактное напряжение), истинные… Артикул: л.с.-770HD В продаже В корзину Быстрый просмотр Цифровой мультиметр HP-770D NCV Высокоточный автоматический диапазон True RMS 40000 отсчетов HOLDPEAK Сейчас: 52,99 $ Было: $56.99 Бесконтактный цифровой мультиметр HoldPeak, токоизмерительные клещи HP-770D с автоматическим определением диапазона hFE Тестирование постоянного/переменного напряжения, постоянного/переменного тока, сопротивления, емкости, температуры с автоматической подсветкой и 40000 отсчетов. Поделиться Вам может понравится Отпариватель для одежды фото: рейтинг лучших моделей. Как и какой отпариватель выбрать? Отзывы 25.05.2020 Пакля для сруба: Пакля для конопатки – где и по какой цене купить и как конопатить 27.05.2023 Инструкция мультиметр: Как пользоваться мультиметром: понятная инструкция для каждого 29.08.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
