Установка секционных ворот своими руками

Содержание

• Характеристики секционных ворот
• Типы секционных ворот
• Сэндвич-панели
• Несколько рекомендаций перед установкой секционных ворот
• Монтаж секционных ворот

Секционные автоматические ворота имеют красивый внешний вид, обладают высокой степенью взломоустойчивости, а также могут управляться дистанционно с помощью пульта, что значительно упрощает процесс открытия/закрытия помещения.

Секционные ворота в гараж

Кроме того, они имеют хорошие теплоизолирующие свойства и длительный срок службы. Если собрать и установить такую конструкцию самостоятельно, это будет намного дешевле, чем воспользоваться услугами специалистов.

Механизм открытия ворот — вверх, а это значит, что нет необходимости в дополнительной свободной территории возле ворот.

Характеристики секционных ворот

В данной конструкции панели соединяются друг с другом с помощью петель. Секции двигаются по шинам. Как правило, движение происходит вверх.

Существуют одностенные, а также двустенные панели. Первые сделаны из стального листа, оцинкованного горячим методом. В двустенных панелях между железными листами есть прослойка из полиуретана. Толщина между панелями составляет 35-45 мм.

Хорошая термоизоляция сохраняется благодаря хорошим прокладкам между стыками панелей и незначительному слою утеплителя. Этого достаточно для того, чтобы в помещении сохранялось тепло. Эту конструкцию называют сэндвич-панели.

Главное преимущество секционных ворот — экономия пространства. Разнообразие цветов и размеров позволяет выбрать панели на любой вкус и цвет потребителя.

Подъемный механизм для секционных ворот

Типы секционных ворот

Секционные ворота — компактные и надежные. Их устанавливают в гаражах, на СТО, в ангарах, на складах и промышленных объектах.

Существует 2 типа ворот:

1. Гаражные: используются в быту.
2. Промышленные: ставят на промышленных объектах.
   Они более надежны, рассчитаны на частое использование

По типу подъема их можно поделить на:

1. Высокий подъем. Благодаря такому виду экономится пространство помещения с большой притолокой.
2. Низки. Ставят в помещениях с низкой притолокой.
3. Стандартный. Самый популярный вид ворот в промышленных и бытовых помещениях, он используется наиболее часто.
4. Вертикальный. Функционируют вертикально вдоль стены.
5. Пружинные растяжения. Ворота с этим подъемом очень маленькие, ставятся там, где притолока приблизительно 100 миллиметров.
6. Наклонный подъем. Наклон потолка точно повторяют направляющие, расположенные горизонтально.

Существует торсионный или простой подъемный механизм. Он состоит из пружины. Можно регулировать механизм для выбора оптимального режима для открытия и закрытия полотна.

Автоматика позволяет функционировать конструкции дистанционно. Цена таких автоматических ворот будет значительно выше.

Схема механизма секционных ворот

Сэндвич-панели

Конструкция, в которой внутри 2-х листов есть утеплитель. Им может быть минеральная вата или пенополистирол. Готовые сэндвич-панели оснащены утеплителем.

Производитель должен указывать, какой именно утеплитель был использован. К примеру, вата практически не плавится и не горит. Соединения из полистирола более прочные. Панели соединяются друг с другом с помощью петель с «замком».

Благодаря этому конструкция монолитная и внешняя часть ворот может складываться. При этом нет необходимости дополнительно усилить проем ворот.

Несколько рекомендаций перед установкой секционных ворот

Секционные ворота, которые включают в себя подъемный механизм, изготовлены из сендвич-панелей. Они соединяются с помощью петель. Резиновые утеплители находятся между панелями.

Благодаря этому конструкция сможет функционировать и при низких температурах. Прежде чем изготовить конструкцию, сделайте чертеж, который должен указывать ширину и длину панелей. Рекомендуем выбирать материалы, благодаря которым ворота смогут нормально работать при любых погодных условиях.

Обратите внимание на то, что:

• Полотно двигается вверх при открытии. Очень редко — в сторону. Регулируется движение благодаря пружинному механизму, тросам и валам.
• При открытии вверх ворота состоят из храповых муфт. Они защищают механизм от того, чтобы тросы не порвались. Последние выбирают, учитывая вес полотна, при этом не меньше чем 100 кг.
• Для того чтобы полотно открывалось бесшумно, используют полиамидные шарики. Благодаря им полотно складывается в короб под потолок.
• В конструкции используются направляющие, для фиксированного передвижения устройства. Их устанавливают вдоль рамы и потолка. Сопротивление будет снижаться, если дополнительно конструкция будет оснащена роликами.

Можно приступать к установке.

Основная часть механизма секционных ворот

Монтаж секционных ворот

Обязательно покупайте ворота того размера, который подойдет к проему помещения. Вместе с конструкцией будет краткая инструкция по ее сборке.

Инструменты, которые понадобятся при установке:

1. Пассатижи;
2. Молоток;
3. Уровень;
4. Рулетка;
5. Шуруповерт;
6. Перфоратор
7. Электродрель
8. Каска, перчатки, очки для своей защиты.

Разложите все детали так, чтобы можно было быстро их достать. Обязательно проверьте, чтобы присутствовали все элементы. Если все детали в нужном количестве, приступайте к монтажу. Следуйте инструкции по сборке и установке ворот.

Подготовьте пространство вверху и по бокам ворот, для того, чтобы установить короб. Произведите разметку.

Первоначально отметьте места, где будут крепиться профили. Далее, выставите вертикаль и соберите все элементы без перекосов. Собирайте детали, начиная с нижней панели. После того как закрепили все секции, вставьте конструкцию в боковые пазы и короб.

Следите над тем, чтобы было плотное прилегание и плавное движение полотна. Отрегулируйте верхние кронштейны и закрепите механизмы управления. Последним этапом будет установка уравновешивающих пружин.

Когда пружины находятся в подтянутом состоянии, производится контроль над их действием. После того как вы убедились, что ворота плотно прилегают и нормально функционируют, можно крепить ручки и замки.

Если вы надумали сделать подъемные секционные ворота самостоятельно, найдите чертеж, запаситесь помощниками, и вперед. Обязательно следуйте инструкции и соблюдайте меры безопасности.

Если сделать все правильно, у вас выйдут крепкие, надежные, а главное, долговечные ворота.

чертежи, размеры и как сделать своими руками

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Содержание

• 1 Преимущества
• 2 Устройство и принцип функционирования откидных ворот
• 3 Виды подъемных ворот
  • 3.1 Секционные
  • 3.2 Поворотные
• 4 Подготовка к строительству
  • 4.1 Рассчитываем размеры
  • 4.2 Выбираем материал
  • 4.3 Расчет количества материала
• 5 Делаем откидные ворота своими руками

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Подъемные ворота на гараж своими руками © Геостарт

Рубрика: Ворота и калитки

Если перед гаражом имеется дефицит свободного пространства, то оптимальным решением будет установка ворот подъемного типа. Их главная особенность заключается в том, что при открывании створка поднимается под потолок. Такой вариант более удобен по сравнению с распашными конструкциями. В магазинах можно обнаружить большое разнообразие конструкций подъемного типа от разных производителей.

Однако вовсе не обязательно тратить деньги на покупку магазинного комплекта. Купив необходимые материалы и приложив некоторые усилия, вы сможете своими руками изготовить подъемную конструкцию. Снабдив самодельные ворота автоматическим приводом, у вас появится возможность легко открывать въезд в гараж.

Преимущества подъемных конструкций

Когда на вашем гараже появятся подъемные ворота, изготовленные своими руками, вы сможете оценить их достоинства. К числу самых важных относятся следующие:

• экономия места. Для подъема створок у таких конструкций используется место под потолком, а драгоценные метры в непосредственной близости от входа в гараж остаются свободными;
• створки таких ворот представляют собой цельное полотно, что позволяет обеспечить надежную защиту от проникновения в сооружение для хранения автомобиля посторонних лиц. К тому же у вас будет возможность утеплить шторки, чтобы обеспечить более комфортную температуру даже в холодное время года. В большинстве случаев владельцами для утепления используется такой популярный материал, как пенополистирол;
• владелец гаража имеет возможность установить систему автоматического привода, что позволит легко открывать ворота в гараж. Отметим, что систему подъема, работающую в автоматическом режиме, можно установить не только в одинарных, но и в двойных гаражах;
• у подъемных конструкций может быть абсолютно любая внешняя отделка. Здесь все во многом зависит от ваших предпочтений. Правильно подобрав материал, можно получить ворота эстетичного вида, которые станут прекрасным дополнением к вашему гаражу.

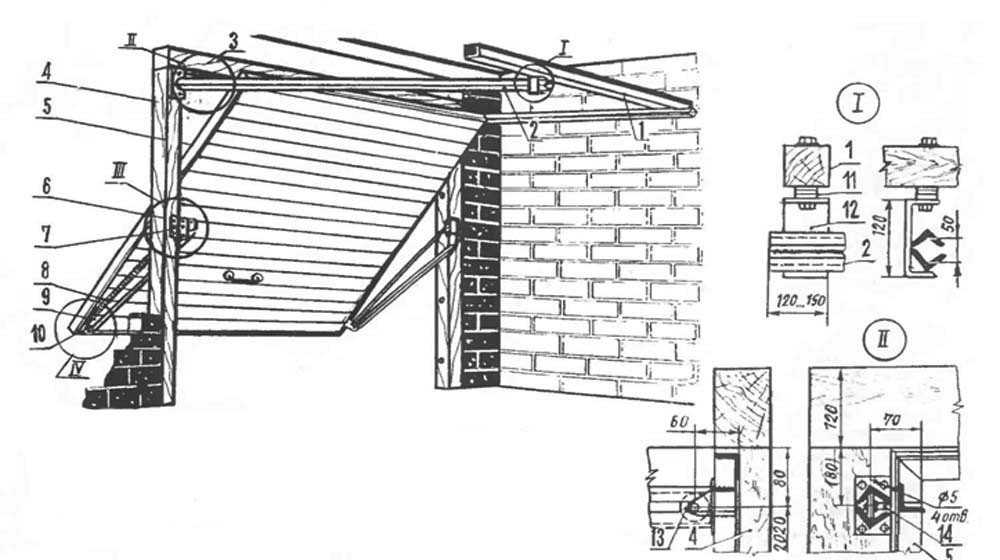

Чертежи, устройство, принцип действия

Рама в конструкции таких ворот является основным элементом, на которую и ложится основная нагрузка. Наряду с ней, при использовании ворот испытания выпадают и на направляющие, а также механизм перемещения полотна. Подъемная конструкция открывается в автоматическом режиме при условии установки системы специального привода. Если же её нет, то этот процесс владельцу приходится осуществлять в ручном режиме. Рычаги закрепляются к нижней части створки.

В верхних торцах можно обнаружить две направляющие, по которым происходит движение роликов. Благодаря этим элементам обеспечивается подъем створки вверх. Для того чтобы ворота начали подниматься, необходимо только потянуть за ручку. Каких-либо усилий для их открывания прилагать не приходится, поскольку имеются пружины, находящиеся в растянутом состоянии.

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

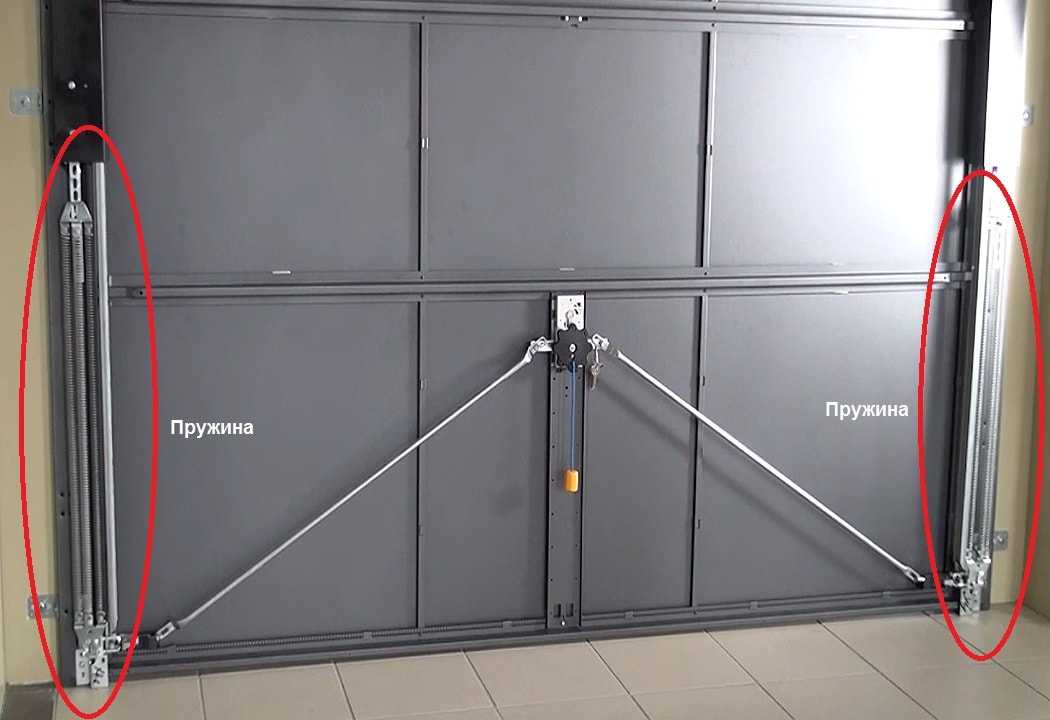

• Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
• Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

Подготовительные работы

Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий . Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной. В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.

Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.

Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов , который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Этапы строительства

Подъемные ворота в гараж из профилированной трубы изготавливаются с соблюдением следующих этапов:

• подготовка и сбор рамы;
• установка роликов;
• изготовление створки;
• крепление дополнительных элементов.

Эти этапы четко объясняют, как изготовить подъемные ворота в гараж. Далее, каждый из перечисленных этапов будет рассмотрен подробнее.

Изготовление рамы

Основой, на которой будет происходить закрепление изготавливаемой конструкции, является рама . На неё будет приходиться большая часть нагрузки всей конструкции. Процесс создания таких ворот в гараж начинается с её изготовления.

В списке, который мы привели выше, указаны деревянные бруски. Их использование для создания рамы является самым недорогим и простым вариантом ее изготовления. Если у вас имеется финансовая возможность, то вы можете сделать не деревянную, а металлическую конструкцию, которая будет более надежной.

Используя бруски, необходимо собрать коробку . Для того чтобы обеспечить надежность их соединения, используют металлические уголки или же пластины. Нижнюю планку следует заглубить в пол на 2 см. Этот момент необходимо принимать во внимание, когда начнётся процесс сборки. Когда коробка будет скручена, необходимо провести её контрольную проверку. Потом готовую раму необходимо установить в проем, а после этого проверить положение по вертикали и горизонтали.

В том случае, если рама располагается правильно, можно заниматься её закреплением при помощи анкеров. Для этого используют металлический крепёж длиной от 30 см. Металлические штыри берут из расчета один анкер на один погонный метр. После завершения фиксации рамы можно выполнять установку горизонтальных направляющих, которые будут располагаться под потолком.

Установка роликов

После завершения процесса установки рамы можно переходить к следующему этапу — крепить кронштейны для роликов . Чтобы ворота не цеплялись, необходимо поступить следующим образом: верхние кронштейны следует закрепить немного глубже по сравнению с нижними. Для надежного крепления рельс используют болты. На этом этапе очень важно точно вымерить уровень. Установка фиксаторов производится на краях рельс. Их основная функция заключается в удерживании роликов, что позволяет находиться полотну конструкции в открытом положении.

Подготовка створок

Щит, который будет выступать в качестве створки ворот, можно изготовить, используя самые разнообразные материалы. По той причине, что он будет выступать в качестве защиты гаража , а также подвергаться воздействию атмосферных осадков, для его изготовления лучше всего выбирать надежные и устойчивые к факторам внешней среды материалы.

Створку можно изготовить на основе каркаса из деревянных брусков, а снаружи обшить его металлическим листом. Хорошим вариантом будет создание створки из цельного металлического листа. Также можно взять металлические профили и изготовить из них раму, которая потом обшивается металлом. Финишным наружным слоем створки может выступать любой материал, в том числе и пластик. Обшив щит слоем утеплителя, створкам ваших ворот будет обеспечена защита от низких температур.

Для того чтобы ворота были более практичными и не приходилось их открывать каждый раз, когда вы хотите попасть в гараж, можно сделать калитку . Ее можно использовать для входа в гараж, при этом у вас отпадет необходимость в полном использовании конструкции.

Отдельные владельцы гаражей в створке таких ворот устраивают ещё и окно. Если у вас возникнет такое желание, то выполнить эту задачу будет не очень сложно. После того как щит будет полностью готов, его необходимо установить на направляющие, а затем останется провести проверку работоспособности механизма.

Дополнительные элементы

Установка дополнительных элементов — завершающий этап монтажа ворот в гараже. К их числу можно отнести ручки, замки и щеколды, используемые для фиксации ворот. Ручки необходимы для того, чтобы было удобнее открывать и закрывать створки ворот.

Когда они будут установлены, вам не придется каждый раз, используя ворота, цепляться за край створки. Удобнее всего открывать ворота будет в том случае, если вы расположите ручку в нижней части щита. Причём ее можно установить не только снаружи, но и изнутри. Если вы свои ворота снабдите и калиткой, то внутри можно сделать щеколду. В этом случае она обезопасит от посягательства посторонних хранящееся в гараже имущество.

Используя такой прием, створку можно будет открыть только изнутри. Такое решение можно использовать в том случае, если гараж является пристройкой к дому, и между этими сооружениями в качестве соединительного элемента выступает дверь. В случае если гараж располагается отдельно, но калитка отсутствует, следует подумать об установке замков . Если купить специальные у вас нет возможности, то вы можете повесить обычные механизмы. Для их размещения необходимо установить дужки, которые закрепляются на полотне и наружной стороне вертикальной рамы.

В завершении работ выполняется отделка конструкции. Ворота необходимо обработать защитными средствами, выполнить окрашивание и закрепить наружные отделочные материалы для придания конструкции привлекательного вида.

Заключение

Ворота являются обязательным элементом любого гаража. Однако не у всех владельцев имеется достаточно свободного места перед ним для установки распашных конструкций. В таких случаях эффективным решением будет установка конструкции подъемного типа. Такие ворота простые в плане своего изготовления, а материалы для их создания недорогие и доступны для каждого. Поэтому, если вы хотите сэкономить денежные средства, то можете изготовить их своими руками.

Технология их создания не требует совершения каких-либо сложных манипуляций и больших затрат времени. В интернете можно найти инструкцию с этапами и работами, которые они содержат. Следуя рекомендациям мастеров, вы сможете изготовить для своего гаража красивые и надежные подъемные ворота, которые обеспечат легкое попадание в собственный гараж и сохранность автомобиля и хранящегося в гараже имущества.

автор Потапова Ольга

Привод гаражных ворот

Содержание

• Что представляет собой современный привод гаражных ворот
• Как работает привод для гаражных ворот
  • Характеристики привода
  • Система дистанционного управления приводом
  • Что выбрать из существующих моделей приводов ворот
• Заключение

Лучшим дополнением к современным гаражным воротам является система автономного электропривода с дистанционным управлением. Только в этом случае можно по-настоящему оценить степень комфорта и удобства пользования сервисным механизмом. Нет необходимости возить с собой тяжелую связку ключей от нескольких замков, достаточно иметь брелок, очень похожий на пульт автосигнализации, такой же легкий и компактный.

Современные конструкции могут предлагаться в продаже с предустановленным вариантом автоматики и устанавливаться без нее. Это дает возможность выбрать своими руками наиболее подходящий вариант электропривода для гаражных ворот и даже установить его своими силами.

Что представляет собой современный привод гаражных ворот

Стандартный набор управления приводом движения гаражных ворот включает в себя следующие компоненты:

• Блок управления, включающий выносные датчики положения ворот и наличия препятствий, плату контроля работы электродвигателя;
• Систему дистанционного управления подъемником;
• Реверсный электродвигатель привода с системой питания и автоматической защитой от перегрузки;
• Набор креплений и кронштейнов для крепления привода на опорной раме.

Сам подъемник устанавливается на высоте не ниже 250 см над уровнем пола, это обеспечивает защиту конструкции от повреждения при столкновении с частями автомобиля или несанкционированного проникновения в устройство.

Как работает привод для гаражных ворот

Внешне привод для секционных ворот выглядит, как пластиковый короб размером 380х250х146 мм, с длинной штангой или пластиковым ручьем. Внутри удлиненного желоба проложен тросовый или цепной лифт, который, собственно, и затягивает панели гаражных ворот на припотолочный держатель.

Характеристики привода

Основу рабочей системы привода составляет низковольтный двигатель, работающий от переменного напряжения в 24 В. Для электропитания систем привода для подъема гаражных ворот к боксу с платой и мотором прокладывается кабель, сечением не менее 4х1,5 мм², с обязательным подключением шины заземления.

Система автоматики и электропривод оснащены внутренними датчиками Холла, реагирующими на препятствие и резкое увеличение нагрузки на двигатель в момент движения ворот. Таким образом, производители подъемных конструкций снижают риск травмирования человека или повреждения машины. В среднем подъем выполняется за 90- 180 с, в зависимости от массы ворот и запрограммированной скорости движения лифта. В момент начала движения привод для гаражных ворот может развивать усилие более 100 кг, этого достаточно, чтобы поднять даже четырехметровые секционные ворота.

На протяжении всего времени движения гаражных ворот внутри блока включается мигающая сигнальная лампа, предупреждающая об опасности. Механизм привода рассчитан на среднюю нагрузку примерно в 100 циклов открывания- закрывания, при этом ресурс работы до первого сервисного ремонта составляет 5 лет.

Конструкцию ворот своими руками достаточно просто смонтировать без посторонней помощи. Каждый комплект содержит все необходимые детали для монтажа, включая крепеж и вспомогательные заглушки.

Система дистанционного управления приводом

По схеме, приложенной к паспорту, относительно доступно изложен порядок действий, дающий общее представление, как настроить подъемник своими руками, без сервисного инженера. Сложность введения команд с помощью пульта или клавиатурной панели не намного выше уровня программирования автомобильной сигнализации или стиральной машины.

Для дистанционного управления используется приемо- передатчик, работающий на стандартной частоте в 434 МГц. Сигнал, передающийся с пульта на приемник, обязательно кодируется по системе роллинг-код.

Всю информацию о настройках прибора можно прочитать по цифровой индикации на информационном табло.

Производители механизмов и автоматики рекомендуют останавливать работу подъемника в случаях:

1. Последовательной блокировки механизма системой защиты в течение последних трех- четырех открываний;
2. При высвечивании кода «аварийный сброс»;
3. Если при опускании гаражных ворот и «наезде» нижним краем на препятствие высотой 50 мм автоматика не останавливает мотор и не включает реверс.

Что выбрать из существующих моделей приводов ворот

Сегодня рынок переполнен предложениями различных подъемников, от самых простых с минимумом программных функций, но надежных в конструкции и доступных по цене. Самыми популярными можно назвать системы приводов гаражных ворот «Сame». Стандартный набор обойдется в 12-15тыс. без установки.

В качестве примера можно привести очень выносливый и недешевый американский «Stanleyet 380» привод гаражных ворот. В блоке автоматики существует опция дистанционного блокирования в случае срабатывания сигнализации гаража. Неплохой репутацией пользуется продукция немецких и итальянских производителей.

Заключение

Как и большинство иностранной техники, приводы автоматических гаражных ворот очень чувствительны к перепадам напряжения на схемах управления и питания датчиков безопасности. Поэтому приходится покупать дорогой импульсный преобразователь — стабилизатор напряжения, фильтрующий скачки напряжения от работы сварки или мощных электроинструментов в гараже.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Установка секционных ворот своими руками: пошаговая инструкция

Секционные ворота — современные конструкции для обустройства комфортного гаража. При их открытии полотно из сэндвич-панелей поднимается вверх, параллельно потолку, поэтому такие ворота, в отличие от, например, конструкций с распашными створками, оптимально подходят для установки в помещениях с ограниченным пространством перед входом.

Чтобы изделия работали долго и исправно, необходимо грамотно их установить. Безусловно, во избежание ошибок монтаж следует доверить профессионалам. Однако для тех, кто все же планирует самостоятельную установку, мы подготовили полезную пошаговую инструкцию.

Шаг 1. Замеры

Первое, что необходимо сделать перед тем, как установить секционные ворота самому, — произвести замеры проема. Важно, чтобы все расчеты были выполнены максимально точно, потому что ошибка даже в несколько миллиметров грозит серьезными последствиями — перекосом конструкций, их некорректной работой и быстрой поломкой.

Чтобы правильно смонтировать подъемные ворота, необходимо определить ширину и высоту проема, глубину помещения, высоту притолоки, а также ширину пристенков (рис.  1).

рис. 1

Ширину проема измеряют по трем точкам (рис. 2). Для обеспечения беспрепятственного въезда в гараж и выезда из него данный показатель должен превышать ширину автомобильного кузова с учетом боковых зеркал на 60-80 см.

рис. 2

Высота проема также определяется по трем точкам (рис. 3). Она должна быть на 20-30 см больше высоты автомобиля. Если же у ворот планируется ручное управление, то — от 35 до 50 см. Кроме того, важно учесть, предусмотрены ли на крыше машины антенна или дополнительный багажник.

рис. 3

Чтобы воротное полотно при открытии могло беспрепятственно разместиться под потолком и при этом хватило места для установки автоматики, важно предусмотреть достаточную глубину гаража. Вычисляется она по следующей формуле: высота проема + 100 см.

Следующим шагом рассчитываем высоту притолоки (перемычки), которая важна для последующей корректной установки направляющих профилей и пружинного механизма:

• Если площадь ворот не превышает 8 м², то высота притолоки должна быть в пределах 130-500 мм.
• Если площадь воротного полотна более 8 м² — не менее 210 мм.

Чтобы обеспечить возможность надежно закрепить вертикальные направляющие, необходимо измерить боковые пристенки. Их ширина должна превышать 125 мм.

Шаг 2. Подготовка проема для монтажа секционных ворот в гараже

После выполнения всех необходимых замеров, переходим к следующему важному шагу — подготовке проема (рис. 4).

рис. 4

Во-первых, следует определить, из какого материала выполнены стены гаража. Если это материалы с пористой структурой, например, газобетонные блоки, проем придется усилить. Для надежной фиксации торсионной системы и направляющих можно использовать профессиональные крепежные комплекты, которые представлены в ассортименте ГК «АЛЮТЕХ».

Во-вторых, нужно подготовить для установки ворот сам гараж:

• завершить отделку стен, на которые будут монтироваться ворота,
• очистить поверхность обрамления проема от наплывов штукатурного раствора, проследить, чтобы не было трещин и неровностей,
• расположить перемычку и боковые поверхности проема в одной плоскости,
• убедиться, что на поверхности перемычки и боковых пристенков нет трубопроводов отопления и вентиляции, строительных конструкций, так как эти расстояния необходимы для крепления ворот к проему.

Популярные готовые решения

Шаг 3. Монтаж секционных ворот своими руками

Прежде чем приступать непосредственно к монтажу подъемных ворот для гаража, советуем еще раз оценить свои знания и навыки. При установке таких сложных конструкций, как секционные ворота, важна каждая деталь, а любая ошибка может обернуться последующим дорогим ремонтом. Поэтому, если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей ГК «АЛЮТЕХ» в каждом регионе есть профессиональные монтажники, которые выполнят установку по всем правилам.

Если же вы решите все делать своими силами, сразу следует внимательно изучить монтажную инструкцию и проверить наличие всех комплектующих, а также подготовить необходимые инструменты.

Далее переходим к выбору типа монтажа (рис. 5). Он зависит от высоты перемычки и, в свою очередь, влияет на стоимость изделий.

рис. 5

Идеальный вариант для установки гаражных ворот с электроприводом — притолока высотой не менее 210 мм. Она позволяет использовать самый надежный тип монтажа — стандартный.

Если же высота перемычки имеет иные размеры, можно выбрать один из трех других типов монтажа.

При монтаже с пружинами растяжения балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм для ручного и 140 мм — для автоматического управления.

В помещениях с низкими потолками применяют низкий монтаж. Притолока — от 100 мм для ворот с ручным управлением и не менее 140 мм — для ворот, оборудованных автоматикой.

Для помещений с высокими потолками следует выбирать высокий монтаж. Минимальная притолока — 500 мм независимо от способа управления воротами.

В каждой из представленных выше видеоинструкций наглядно продемонстрирован алгоритм установки гаражных ворот премиальной серии Prestige от «АЛЮТЕХ». В частности, в роликах отражены следующие шаги:

• работы, которые выполняются перед монтажом,
• сборка вертикальных направляющих и их крепление к проему,
• сборка и крепление горизонтальных направляющих к потолочным конструкциям,
• сборка и установка торсионного вала/пружин растяжения,
• монтаж нижней секции и полотна ворот без калитки,
• установка элементов управления воротами,
• регулировка натяжения пружин,
• установка ограничителя хода полотна и блока ручного подъема,
• снятие защитной пленки.

Шаг 4. Монтаж автоматики секционных ворот

Финальный этап установки секционных ворот — монтаж автоматики. Для начала следует приобрести направляющую рейку, так как она не идет в комплекте с приводом. Одно из лучших предложений на рынке — цепная рейка ALUTECH из стали, которая имеет толщину 1 мм (у большинства производителей — 0,8 мм), а также ребра жесткости. Благодаря данному решению ворота будут открываться плавно, без вибраций, что позволит продлить срок их службы, а также увеличить эксплуатационный ресурс автоматики. Если же вы хотите добиться бесшумной работы конструкций, советуем заказать ременную рейку ALUTECH, толщина профиля в ней тоже 1 мм.

Также обращаем ваше внимание на необходимость заранее позаботиться о проводке. Важно: проводить работы с электрикой без соответствующего опыта и квалификации опасно, лучше доверьте эту работу профессионалам.

Приступая к монтажу привода, внимательно изучите инструкцию и вручную проверьте, как открываются и закрываются ворота. Если перекосов и заеданий нет, можно переходить к установке:

• Намечаем ровно посередине потолка монтажную линию и при помощи кронштейнов закрепляем на ней рейку.
• Устанавливаем тягу. Данный элемент крепится к воротам и отвечает за бесперебойное открытие-закрытие ворот.
• Прикрепляем привод к рейке, подключаем его и настраиваем.

Готово! Теперь ворота можно открывать и закрывать, даже не выходя из авто.

Возможные неисправности при монтаже секционных ворот своими руками

Ниже приводим таблицу неисправностей, которые чаще всего возникают при самостоятельной установке секционных ворот без соответствующего опыта. И еще раз обращаем ваше внимание, что и монтаж, и обслуживание конструкций лучше доверить сертифицированным специалистам:

Ошибка	Внешние проявления	Способ устранения
Полотно ворот не сбалансировано	Полотно падает вниз под собственным весом	Необходимо взвести пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна.
Полотно ворот не сбалансировано	Полотно «улетает» наверх	Необходимо ослабить пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна).
Полотно ворот не сбалансировано	Полотно поднимается и опускается рывками	Не соблюдена предварительная намотка троса на барабан (высокий и вертикальный тип подъема). Необходимое количество оборотов троса указано на комплектующей бирке.
Ошибка в регулировке при взводе пружин торсионного механизма	При открытии и закрытии ворот слышен характерный хруст пружины, полотно перемещается рывками	Необходимо после взведения растянуть пружину на 5-10 мм.
Ошибка при монтаже горизонтальных направляющих полотна ворот	Полотно туго идет по горизонтальным направляющим, слышен скрип	Необходимо замерить расстояния по диагонали от края полотна до края горизонтальной направляющей, а также выставить по уровню
Ошибка при монтаже вертикальных направляющих полотна ворот	Полотно тяжело передвигается по направляющим, нижний кронштейн задевает об направляющую, слышен скрип	Необходимо выставить вертикальную направляющую по уровню, установить распорные втулки на нижние и верхние ролики
Ошибка при монтаже внутренних петель на полотне ворот	При подъеме полотна слышен хруст	Необходимо установить внутренние петли так, чтобы их ось проходила между стыком панели без наклона
Ошибка при монтаже тросов	При поднятии полотно перекашивается в вертикальных направляющих, верхний кронштейн задевает направляющую	Необходимо отрегулировать натяжение троса одинаково с левой и с правой сторон от угловой стойки, а также выставить барабаны на одинаковом расстоянии от бокового кронштейна
Ошибка при установке роликовых кронштейнов на воротное полотно	Полотно ворот неплотно прижимается к боковому уплотнителю и проему, шатается, в результате образуется щель	Необходимо отрегулировать держатель ролика на боковой опоре
Ошибка при установке верхнего роликового кронштейна	Полотно ворот (низкий подъем) не плотно прилегает к проему, сверху образуется щель	Необходимо отрегулировать прижим полотна к проему при помощи регулировки верхнего роликового кронштейна.

Уверены, наша статься окажется действительно полезной для тех, кто планирует собственными руками установить автоматические секционные ворота для гаража. При этом в процессе следует быть внимательными и аккуратными, так как гарантия производителя не распространяется на повреждения конструкций, полученные в ходе ошибок при самостоятельном монтаже.

Смотрите также

Секционные гаражные ворота своими руками: инструкции и советы

Содержание

1. Конструктивные особенности ворот
2. Ключевые детали, особенности
3. Сэндвич-панели для секционных ворот
4. Цена секционных ворот
5. Установка секционных гаражных ворот своими руками
6. Готовим дверной проем
7. Особенности и алгоритм монтажа
8. Продлеваем срок службы ворот
9. Подробное видео о монтаже секционных ворот в двух частях

Современный рынок представляет широкий спектр воротных конструкций для гаража. Можно сделать прочными и вполне функциональными распашные ворота, имеется спрос на подъемно-поворотные, роллетные модели. Сегодня мы узнаем, можно установить секционные гаражные ворота своими руками. Выясним, какие у них преимущества, особенности, почему гаражники все чаще выбирают именно их.

Конструктивные особенности ворот

В первую очередь стоит отметить, что именно секционные гаражные вороты обладают некоторыми существенными преимуществами, которые отличают их от других конструкций. Например, подъемно-поворотные модели привлекают мощностью, становятся серьезнейшей преградой для злоумышленников, отлично сохраняют тепло, однако места они занимают слишком много. Роллетные ворота здесь лидируют по компактности и маневренности, зато теплоизоляцию на должном уровне с ними обеспечить не получится из-за нюансов конструкции. Секционные модели – оптимальная «золотая середина». Их можно достойно утеплить, они вполне компактны при открывании и закрывании, надежны, а складываются под потолком, то есть вообще не занимают дополнительного пространства.

Подъемно-поворотное полотно секционных ворот становится таким эргономичным благодаря использованию современных сэндвич-панелей. Здесь используется особая торсионная система для перемещения полотна вверх и вниз, а балансировка идет благодаря пружинному механизму. Также с двух боковых сторон, на потолке расположены направляющие, которые обеспечивают надежную фиксацию ворот в одном положении. Подвижность, плавность перемещения гарантирована, поскольку сопротивление уменьшается за счет использования роликов. В конечном итоге плотно гаражных секционных ворот с легкостью скользит по вертикальному профилю, а затем так же плавно перемещается в горизонтальное положение.

Ключевые детали, особенности

Кратко рассмотрим элементы этой эффективной конструкции.

• Ролики изготавливают из прочной пластмассы. Ворота перемещаются плавно, легко и без звука.

• Ручной замок можно сделать на любой высоте, которая будет для водителя удобна.
• Пружины оптимально уравновешивают систему, снижая нагрузку от полотна. В результате при необходимости не составит никакого труда поднять ворота даже вручную.
• Имеются и специальные храповые муфты для обеспечения повышенной безопасности. Они заблокируют движение полотна, если вдруг оборвется трос.
• Современные секционные ворота для гаража также оснащены автоматической системой. Она позволяет перемещать конструкцию с применением электропривода.
• Отличное дополнение для устранения любых рисков для человека – особые датчики, размещенные по периметру рамы. Они реагируют на движение любых предметов, людей, а в нужный момент останавливают опускание полотна.
• Все предусмотрено и на случай отключения электроэнергии. Ворота можно открыть вручную, для чего есть ключ разблокировки защитной системы.

Современные производители стараются делать конструкции более устойчивыми к износу, долговечными, поэтому автоматика тоже делается с повышенным уровнем надежности. Рассчитываются такие системы на 25 тысяч открытий, закрытий.

Сэндвич-панели для секционных ворот

Делают панели следующим образом: между двумя листами качественной оцинкованной стали прокладывается утеплительный слой. Потом наносят основное (финишное) покрытие, а затем декоративный слой. Чтобы защитить секционную конструкцию от холода используют специальные эластичные пробки. Они обеспечивают максимально плотное прилегание панелей, в результате чего поверхность становится практически целостной. Безусловно, изготавливать панели по такой технологии можно только в заводских условиях.

Допустимым считается зазор между панелями в 2-4 мм, однако большинство производителей, отлично зарекомендовавших себя на рынке, стремятся обеспечить плотное прилегание. Нижняя панель немного отличается: на ней уплотнитель эластичный, чтобы обеспечить максимальную устойчивость к температурным перепадам, а зимой предотвратить примерзание ворот.

Если вы готовы дополнительно вложить в приобретение ворот примерно 35% от стоимости, вы можете заказать конструкцию с калиткой. Это интересное решение, но калитка будет компактной.

Вы уже твердо решили установить конструкцию секционных гаражных ворот своими руками? Тогда обязательно примите во внимание параметры. Существенное значение, в частности, имеет толщина полотна. Стандарт для холодного варианта – 20 мм. Если гараж не отапливается, такое экономичное решение вполне подойдет. Модели с утеплительным слоем имеют стандартную толщину 35-45 мм. Специалисты утверждают, что такой материал по своим теплоизоляционным свойствам может быть сравним с кладкой в полтора кирпича.

Цена секционных ворот

Стоимость во многом зависит от страны, фирмы-производителя, а также декоративной отделки. Повышенным спросом, например, пользуются модели с дизайном «под дерево». Их поверхность практически невозможно отличить от натуральной древесины.

Есть существенные факторы. Так, если вы пожелаете приобрести цветные модели, за них придется заплатить примерно на 30% больше.

Зато серьезная экономия обеспечена, если вы решите именно самостоятельно, своими руками установить секционные гаражные ворота. Готовый для сборки комплект позволяет сэкономить примерно четверть от стоимости! Безусловно, установка производится по подробной инструкции с чертежами и фото, которая прилагается к комплекту.

Установка секционных гаражных ворот своими руками

Сначала необходимо запастись всеми нужными материалами, комплектующими и инструментами. Перечислим основные позиции.

В комплект для монтажа уже входит следующее: торсионный механизм, направляющие и сэндвич-панели, дополнительные комплектующие с аксессуарами. Кроме того, вам нужны:

• молоток и пассатижи;
• гаечные ключи и дрель со сверлами;
• уровень с рулеткой;
• перфоратор;
• клепальный пистолет;
• карандаш, строительный нож;
• защитные очки, перчатки.

Готовим дверной проем

Когда предстоит монтаж конструкции секционных ворот, процесс работы стартует с подготовки помещения и дверного проема.

• Сначала сделайте все замеры. Надо выяснить точную ширину проема, измерив его по трем точкам (сверху, в центре, внизу). Базовое значение – максимальное.
• Затем отрегулируйте горизонталь пола.
• Притолка и заплечники в обязательном порядке располагаются в одной плоскости.
• Минимальная глубина ворот тщательно высчитывается. К высоте стандартных ворот прибавляют 50 см, для приводной конструкции – 100 см.
• Заплечники лучше делать по 45 см, а притолку – 25-50 см.

• Оштукатурьте проем перед установкой ворот.

Запомните, что на заплечники и притолку идет основная нагрузка в процессе закрывания и открывания ворот. Эти элементы выполняют из особенно прочного материала.

Особенности и алгоритм монтажа

Сначала запомните важные советы.

• Используйте только те саморезы, дюбели и анкеры, размеры которых обозначены в инструкции.
• Обязательно строго соблюдайте вертикаль проема. Все детали фиксируются предельно плотно. Перекосы надо исключить.
• Ворота регулируют металлическими подкладками. Деревянные элементы или пена тут не подойдут.

Теперь остановимся на алгоритме сборки ворот.

1. Схема из инструкции должна быть грамотно перенесена на ваш проем. Все места для фиксирования профилей отмечают.
2. Вертикаль проема выставляется, фиксируется.
3. Несущие детали монтируются с нижней ламели, в строгом соответствии с инструкцией.

• Важно обеспечить плотное прилегание верхней створки полотна к нащельнику. Надо хорошо отрегулировать верхние кронштейны.

1. Закрепляются все механизмы, ручки, замки.
2. Монтируются пружины.
3. Проследите, чтобы тросы для подъема были отлично натянуты.
4. Закрепляется электропривод.
5. Не забудьте установить ограничитель хода полотна!

На заключительном этапе надо проверить, насколько хорошо открывается и закрывается полотно секционных гаражных ворот.

Продлеваем срок службы ворот

Конечно, чтобы конструкция прослужила долго, ее надо правильно выбрать. Проследите, чтобы заводская упаковка не была раскрыта, имелись сертификаты соответствия, инструкция. Желательно приобретать комплекты только у продавцов с хорошей репутацией. Также есть несколько простых советов.

• Делайте все строго по инструкции.
• Хорошо отрегулируйте ворота металлическими подкладками.
• Пружины устанавливают таким образом, чтобы тросы всегда были в натянутом виде.

Подробное видео о монтаже секционных ворот в двух частях

Вы хотите рассмотреть весь процесс монтажа секционных ворот? Тогда пришло время погрузиться в ход работы, изучив подробные ролики в формате видео. Здесь становятся понятнее многие моменты, связанные с установкой, монтажом всей воротной конструкции.

Для начала внимательно изучите первую часть видео. Желательно просмотреть ролик два-три раза, а какие-то наиболее существенные моменты записать.

Когда вы уже разобрались во всех тонкостях, изложенных в первом ролике, приходит время приступить к просмотру второй части видео.

Теперь вы имеете полное представление о самостоятельном монтаже гаражных секционных ворот. Помните основные принципы работы, алгоритмы действий и полезные советы. Обратите внимание, что именно секционные ворота хорошо подходят для гаража, обладают множеством преимуществ.

как сделать самому. Анализ схемы изготовления

Владельцы гаражей решают установить накладные ворота своими руками. Покупка готового варианта – дорогое удовольствие, но собрать конструкцию самостоятельно может каждый. Вам достаточно ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять, как устроены подъемные ворота для гаража и спроектировать их самостоятельно.

Подъем гаражных ворот поэтапно по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками достаточно просто, если у вас в руках есть простой чертеж и фото собранного механизма. Стандартная конструкция содержит следующие основные элементы:

1. Каркас, на котором крепятся все элементы ворот. Он должен быть достаточно прочным и надежно крепиться к стенам здания.
2. Рельсы бывают вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых гаражные ворота крепятся к рельсам.
5. Привод автоматического движения створки.

Установка подъемных ворот своими руками – мечта многих владельцев гаражей.

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, который снаружи обшивается пластиковыми панелями. Интерьер утеплен. Рекомендуется использовать базальтовую вату или другой огнестойкий утеплитель. Для приведения механизма в движение чаще всего используют шарнирно-рычажное устройство.

Гаражные рулонные ворота имеют множество преимуществ.

При сборке конструкции своими руками рекомендуем пользоваться чертежами и поэтапно соблюдать данную последовательность работ. К ним относятся:

1. Сборка каркаса и установка его в гаражный проем с соблюдением горизонтальности и вертикали. Все части конструкции крепятся к стенам анкерами.
2. Установка потолочных реек является важным этапом. В этом случае необходимо проверить надежность крепления.
3. Монтаж петель на полотно ворот и установка ворот на направляющие.
4. Установка пружин для плавного открывания ворот. Далее пружины регулируются и настраиваются, чтобы открыть гараж без особых физических усилий.

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот, оснащенных подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные гаражные ворота имеют ряд преимуществ и недостатков. К основным достоинствам специалистов можно отнести следующие аспекты:

• высокая степень защиты, безопасность;
• долговечность и надежность конструкции;
• хорошая герметичность;
• маленький размер;
• наличие системы от взлома.

Подъемный механизм гаражных ворот в сборе тяжелый

Однако подъемный механизм в сборе имеет недостатки. Среди основных стоит отметить большой вес конструкции. Учитывая эту особенность, следует уделить должное внимание прочности каркаса и надежности креплений. Если страдает качество, то вибрация при движении может стать причиной падения, поломки механизма и направляющих. Для владельцев габаритных автомобилей существенным недостатком будет потеря около 30 см высоты проема. Некоторые владельцы гаражей в случае поломки и повреждения полотна для ремонта вынуждены полностью демонтировать механизм, что требует больших затрат времени и труда.

Чертеж гаражных ворот с подъемным механизмом

Видео как собрать гаражные ворота с подъемным механизмом своими руками:

Если вы решили сделать гаражные ворота своими руками, то чертежи, видео и рекомендации в статье гарантированно помогут людям, не имеющим опыта и навыков в сфере строительства и ремонта, справиться с этой посильной задачей. Несомненно, подъемные ворота – это надежные, качественные и эстетичные конструкции, которые должны быть у каждого владельца загородного дома.

Рулонные двери очень удобны. Они имеют массу преимуществ перед обычными. Проблема таких механизмов в том, что они довольно дороги. Но менталитет жителей нашей страны таков, что мы, а потому стараемся все делать своими руками. Об этом и пойдет речь в сегодняшней статье. Попробуем разобраться, насколько сложно сделать подъемно-секционные ворота своими руками, что для этого потребуется.

ФОТО: Alliance-garagedoors.co.uk

Для начала стоит разобраться, какие преимущества и недостатки есть у таких механизмов. Среди основных положительных качеств можно выделить:

Но при всех достоинствах есть и недостатки, среди которых:

• невозможность установки в проемы со скошенными углами;
• необходимость учета веса утеплителя при расчете прочности ворот;
• трудности, возникшие при установке.

ФОТО: diadoors.com

Что потребуется для установки подъемно-секционных ворот

В первую очередь необходимо составить чертеж будущих ворот. Можно сделать самому, но проще будет взять готовый проект из интернета. Такой информации в сети много. В качестве материала лучше всего, конечно, использовать металл. Однако, обращая внимание на то, что вес не должен быть большим, логичнее использовать профильную трубу, обладающую хорошими прочностными характеристиками. Также следует подумать о материале внешней и внутренней отделки ворот, утеплителе, петлях и роликах.

ФОТО: koffkindom.ru

Инструмент, необходимый для изготовления

Здесь все будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит упомянуть самый распространенный инструмент, который будет использоваться для изготовления подъемных ворот. Для работы вам потребуются:

• набор ключей, отвертки и ;
• сварочный аппарат;
• карандаш, рулетка, монтажный или лазерный уровень;
• сверлить и сверлить.

Когда все будет готово, можно приступать к работе.

ФОТО: atvarmor.ru

Статья по теме:

: конструкции и их устройство, принцип работы, преимущества и недостатки; материалы, используемые при изготовлении; процесс установки; самодельные конструкции и видео с описанием процесса их изготовления — в нашей публикации.

Пошаговая инструкция по изготовлению гаражных ворот своими руками

Данная пошаговая инструкция составлена ​​нами для того, чтобы читателю было проще ориентироваться в алгоритме работы на фотопримерах.

Для начала проверяется подготовленный материал и рассчитывается, хватит ли его на изготовление ворот.

ФОТО: atvarmor.ru

Сборка рамы будущей конструкции

После этого из профильной трубы собирается рама, которая фиксируется по внутреннему периметру ворот струбцинами и выравнивается клиньями. Между металлической закладной и профильной трубой нужно оставить небольшой зазор, примерно полсантиметра.

ФОТО: atvarmor.ru

Посередине рамы приварены 2 горизонтальных отрезка профильной трубы. Расстояние между ними должно быть около 1 см. Они будут соединены петлями (2 по краям и одна в центре). Петли приварены изнутри. Сверху будут приварены три такие же петли, но уже снаружи. Они будут носителями. Те же, что описаны здесь, будут играть вспомогательную роль.

ФОТО: atvarmor.ru

При приваривании внутренних петель вертикальные стойки между ними выпиливаются. Теперь становится ясно, как будет работать система.

ФОТО: atvarmor.ru

Крепление верхней створки подъемных ворот

Когда внутри все готово, можно переходить к основной подвеске. Для этого из профильной трубы на ширину ворот монтируется рама и крепится над ними анкерными болтами. Он соединяется с рамой подъемных ворот теми же петлями, что и изнутри.

ФОТО: atvarmor. ru

Теперь можно снять фиксаторы и, приоткрыв ворота, разъединить створки, чтобы удобнее было тщательно проваривать каждый шов.

Отделка полученной конструкции и ее утепление

Наружная сторона обшивается профлистом, который крепится к металлу саморезами. При этом размер листа должен быть немного шире рамки, чтобы закрыть шов, а верхняя часть должна перекрывать нижнюю. Анкерные болты лучше покрыть полоской резины, чтобы они меньше подвергались коррозии. Также можно обработать их любым силиконовым составом.

ФОТО: atvarmor.ru

На нижние наружные углы воротника, на которые крепятся валики, приварены люверсы. Снизу закладной есть смысл сделать небольшой ограничитель из листового металла.

ФОТО: atvarmor.ru

Далее можно переходить к утеплению гаражных подъемных ворот. Разумнее всего использовать для этого обычный пенопласт, который имеет невысокую стоимость, при этом обеспечивает хорошую теплоизоляцию. Качество утепления будет зависеть и от того, насколько плотно он будет располагаться внутри створок ворот. Его не обязательно приклеивать. Пена впоследствии будет удерживаться внутренней подкладкой.

ФОТО: atvarmor.ru

После укладки изоляции можно приступать к установке системы противовесов. Необходим для подъема ворот. Ведь несмотря на то, что они изготовлены из легких материалов, в сумме створки будут иметь немалую массу и поднять их вручную будет сложно.

Устройство противовеса и конструкция системы

Система противовеса состоит из центрального и углового роликов. Через них проходит трос, закрепленный с одной стороны снизу створки (у пола) посередине, а второй с грузом. Он изготавливается из , а его вес рассчитывается для каждого случая индивидуально.

ФОТО: atvarmor.ru

ФОТО: atvarmor.ru

Изготовление груза для системы противовесов

Теперь, когда система противовесов установлена, можно заняться самой нагрузкой. Однако внутреннюю часть накладных ворот необходимо предварительно обшить, чтобы узнать их общий вес. В качестве отделочного материала лучше всего использовать фанеру или ОСП, которые впоследствии будут окрашиваться.

ФОТО: atvarmor.ru

Для изготовления груза вам понадобится прямоугольная пластиковая тара, которая изнутри выложена пленкой. Это делается для того, чтобы готовую загрузку можно было легко вытащить из формы. Внутри контейнера помещается каркас из , который служит не столько для придания прочности, сколько для того, чтобы потом можно было зацепить за него трос.

ФОТО: atvarmor.ru

Заливая бетон в форму, можно увеличить вес груза, поместив внутрь речные камни. Они довольно тяжелые. Если впоследствии веса груза не хватит, всегда можно увеличить противовес стальными «блинами».

ФОТО: atvarmor.ru

В итоге у вас должен получиться аккуратный груз, который будет перемещаться вверх-вниз по углу гаража. При этом, если изначально форма была заполнена не полностью и веса не хватило, груз можно поместить обратно в контейнер и добавить бетон с камнями.

ФОТО: atvarmor.ru

Устройство проверки и страховки системы

При закреплении груза на тросе и фиксации второго конца стропа на нижней створке проводится проверка работоспособности системы. Если все работает нормально, можно приступать к установке страховки.

ФОТО: atvarmor.ru

Для страховки по углам закладных ворот (вверху) вварены защелки. Они служат для фиксации створки в открытом положении. В случае их использования ворота не смогут закрыться, даже если вдруг оборвется трос.

ФОТО: atvarmor.ru

ФОТО: atvarmor.ru

Отделка подъемных ворот

Основные работы по установке подъемных ворот своими руками выполнены, а значит пришло время немного облагородить конструкцию. Изнутри створки ворот окрашиваются в любой подходящий цвет, а вот груз противовеса спрятан в тоннеле, собранном из металлического каркаса и обшитом ОСП или фанерой. Следует отметить, что представленная сегодня система предполагает наличие отдельного входа, который запирается снаружи. Сами подъемные ворота можно закрыть только изнутри с помощью обычных механических замков.

ФОТО: atvarmor.ru

Снаружи валики лучше закрыть резиной, обработанной силиконом. Это защитит их от воды, снега и грязи, что продлит срок службы механизма.

ФОТО: atvarmor.ru

Артикул

Если вам необходимо автоматизировать открытие и закрытие ворот, вам стоит рассмотреть накладные гаражные ворота. Такие системы имеют оригинальный дизайн и изготавливаются из высококачественных материалов. Дизайн можно создать своими руками.

Подъемные гаражные ворота и их особенности

Подъемная система не занимает много места. Чтобы открыть его, не нужно много усилий. Процесс открытия выглядит следующим образом. Створка поднимается и складывается. Расположение створки определяется типом ворот. При желании в створку можно вмонтировать дополнительные элементы – окна или ворота.

Подъемные ворота не распахиваются, как обычные полотна, а уходят в потолок и сконструированы из следующих элементов:

• крепкий скелет;
• цельнолитая створка в обрамлении рамы;
• возвратно-пружинное устройство;
• Устройство перемещения створки.

Конструкции обладают следующими положительными качествами:

1. Компактность. Ворота не занимают много места.
2. Простота монтажных работ.
3. Автоматическое открывание.
4. Свободный подъем створки.
5. Бесшумность, которую гарантирует механизм перемещения полотна.

Для подъема полотен используется специальная фурнитура, обеспечивающая полноценную работу устройства. Стандартные механизмы включают уплотнительные детали, которые предназначены для плотного прилегания. Обязательно используйте опоры и направляющие, на которых закрепляются конструкции. Задействованы также подъемные цепи и механизмы, приводящие систему в движение. Монтаж полотен требует соблюдения технологии и строительных норм.

Подъемные ворота могут быть облицованы различными материалами, такими как вставки или жесткие панели.

Устройство гаражных подъемных ворот

Гаражные системы могут иметь различные конструктивные особенности. К основным элементам относятся металлический каркас, подвижное устройство и навесное полотно. Каркас изготовлен из стальных профилей. На этот элемент приходится основная нагрузка. Ящик закрепляется в проеме гаража и обеспечивает подвесное крепление.

Полотно представляет собой элемент каркаса, изготовленный из металлических профилей. Каркас обшивают сэндвич-панелями или стальными листами. Оцинкованная сталь используется для защиты от коррозии.

Для открывания ворот используются следующие механизмы:

1. Шарнирный рычаг отличается простотой устройства и надежностью. Он позволяет поднять створку поворотом. При установке необходимо обеспечить точность крепления направляющих.
2. Механизм с приводными противовесами подходит для массивных полотен. Конструкции изготавливаются из прочного дерева или листовой стали. Система оснащена стальным тросом, закрепленным в углах металлоконструкции.

Разновидности

Ворота подъемные для гаража секционные, откатные, подъемно-поворотные.

Секционная

Системы состоят из секций, расположенных горизонтально и соединенных шарнирами. Элементы могут быть изолированными и неизолированными. По контуру срезов выкладывается эластичный герметик.

Гаражные секционные ворота имеют следующие преимущества:

1. Экономия полезного пространства внутри и снаружи гаража.
2. Конструкция обладает отличными звуко- и теплоизоляционными качествами.
3. Универсальные размеры. Систему можно выбрать для больших проемов.

Секционные конструкции можно устанавливать не только вертикально.

Секции бывают холодными и теплыми. Первый вариант используется для неотапливаемых помещений. Секционные полотна изготавливаются из сэндвич-конструкций. Две металлические стенки разделены утепляющим слоем. Лезвия изготовлены из нержавеющей стали.

Передние поверхности покрыты модифицированным полиуретаном для защиты от коррозии. Используется как утеплитель. Поверхность внутри обработана специальным защитным лаком.

подъемно-поворотный

Такие системы выполняют одновременно подъемно-поворотный механизм. В результате ворота находятся в горизонтальном положении под потолком. Конструкция представляет собой цельный лист, полностью закрывающий проем. Нижняя рама полотна упирается в порог, высота которого 3 см. По бокам ставится внешняя рама, на которую наезжает полотно. Движение обеспечивается шарнирно-рычажным устройством. Основой такой системы является каркас. Он должен быть изготовлен из прочных материалов. Конструкция перемещается с помощью роликов.

К преимуществам подъемно-поворотной системы относятся:

1. Простота устройства.
2. Компактные размеры.
3. Уборка снега перед гаражом не требуется.
4. При необходимости предоставляется легкое оборудование с автоматикой.

Кроме того, такие конструкции недороги по сравнению с другими вариантами. Распашные системы также классифицируют на отдельные виды. Навесные варианты пользуются спросом. В этом случае компенсационные пружины требуют хорошей регулировки. Ворота на противовесах. Трос крепится к полотну, а противовес крепится с другой стороны через лебедку. Система подходит для массивных и больших ворот.

Рулонный

Полотно состоит из ламелей, ширина которых 1,5-2 см. При открытии элементы сворачиваются в рулон. Ламели соединяются между собой шарнирами. Рольставни поднимаются вертикально.

Выделяют следующие преимущества дизайна:

1. Удобный дизайн приложения.
2. Легкий вес.
3. Широкий выбор декоративного оформления.
4. Не занимает много места.
5. Возможность установки автоматики.

Роллетные системы можно устанавливать в проем, а также на внутренние и внешние стены.

Секционные и рулонные модели удобны в эксплуатации, но не обладают высоким уровнем взломостойкости.

Материалы для ворот

Для изготовления гаражных ворот используются различные материалы.

Особой популярностью пользуются следующие варианты:

Подготовка к строительству

Подготовительные работы начинаются с выбора подходящего дизайна. Вам понадобится разработка проекта и чертежи конструкции. При изготовлении системы своими руками следует выбирать проверенную технологию – рычажный механизм с шарнирным креплением. На стадии проекта выполняются замеры гаражного проема. Это позволит вам правильно зарисовать систему.

Размер ворот подбирается с учетом параметров проема. На выбор размера также влияет используемый механизм, который может быть пружинным или торсионным. Наибольшая ширина у стальных конструкций.

Перед работой важно подготовить чертеж со всеми размерами. По габаритам система должна быть на 10 см больше длины проема. Добавление сантиметров предотвратит появление зазоров между стенами и конструкцией.

Размеры проема измеряются по ширине и высоте в нескольких точках. Размеры рамы должны соответствовать параметрам проема.

Чтобы не тратиться на разработку, можно взять готовые чертежи. Есть разные план-схемы от проверенных производителей. Востребованы системы с воротами, а также автоматизированные конструкции.

Высота проема должна быть на 30 см выше верхней точки крыши автомобиля.

Материалы и инструменты для работы

Для изготовления рамы створки потребуются профильные трубы, толщина которых 2 мм и размеры 40*20. Трубы меньших параметров нужны для продольных и поперечных лонжеронов. Это уменьшит вес конструкции. Для обшивки створок используется профлист, обработанный антикоррозийным составом. В качестве направляющих можно использовать швеллер, ширина которого 20 см. Коробка, к которой крепится рычажно-пружинное устройство, изготовлена ​​из деревянного бруса.

Рычажно-пружинный механизм и откатные ролики можно приобрести в магазине. Для утепления используется пенополистирол толщиной 40 мм.

Также потребуется специальный инструмент:

• сварочный аппарат;
карандаш
• ;
сверло
• ;
гаечные ключи
• ;
• уровень.

Алюминий может использоваться для внешней облицовки. Этот металл имеет малый вес, что создаст меньшую нагрузку на привод. Стальные листы подходят для условий интенсивного движения.

Торсионный барабан изготовлен из высокопрочного алюминия. Стены и перемычки укреплены металлическими уголками.

Подъемные ворота для гаража, этапы монтажных работ

Процесс изготовления ворот состоит из следующих этапов:

1. Подготовка проема под систему. На глубину 2 см вставляются вертикальные опоры, которые фиксируются анкерными болтами. В качестве опор используется брус, размер которого 120*80 мм.
2. Балка собирается. Горизонтальная балка монтируется параллельно ригелю в проеме.
3. Для изготовления каркаса изготавливаются две направляющие. Элементы изготовлены из 4-х металлических уголков. Ролики будут двигаться по направляющим, которые закреплены на створке.
4. Затем изготавливается каркас холста. Профили из металлических уголков свариваются между собой, а затем крепятся к готовому коробу.
5. Ролики закреплены по углам в верхней части рамы. Для этого используются крепежные детали и дрель.
6. Каркас обшит материалом с антикоррозийными свойствами. Для работы используются саморезы.
7. Вертикальные балки оснащены подвижными кронштейнами.
8. В нижней части балок концы швеллеров крепятся пружиной.
9. Готовое полотно навешивается на раму.

Для защиты гаража от взлома ворота дополнительно оснащаются защелками и замками. К стандартным средствам защиты относятся запирающие устройства. На современных конструкциях устанавливается автоматика, которая оснащена защитной системой. Популярны системы защиты от взлома. При попытке поддеть створку раздается громкий сигнал, отпугивающий злоумышленников. Установка систем удаленного доступа позволяет управлять автоматикой на расстоянии. Установка потайного запорного механизма.

Перфорированные профили в конструкции должны быть усилены досками. Направляющие необходимо обрезать так, чтобы остался небольшой кончик для фиксации элементов.

Для установки рам используется отвес. При креплении вертикальных реек используются скобы.

Для оснащения подъемным механизмом можно использовать сигнализацию с авто. В нижней части полотна должна остаться канавка. Он потребуется для монтажа теплоизоляционных материалов. Для увеличения освещенности полотно можно обшить специальным светопрозрачным материалом.

Покраска подъемных ворот не представляет сложности. Для дизайна идеально подойдет монохромная серая палитра.

Характеристики теплоизоляции

Дополнительная теплоизоляция поможет предотвратить утечку тепла из гаража. Для этого используйте пену внутрь. Этот материал жесткий и не впитывает влагу. С пенопластом несложно работать, так как он легкий.

Сначала нужно обработать все щели между полотном и рамой. Для этого используется монтажная пена. Это защитит помещение от теплопотерь и сквозняков. Створки ворот обрабатывают краской или специальной грунтовкой, защищающей поверхность от ржавчины. После высыхания покрытия можно приступать к теплоизоляции системы.

Чтобы легко открывать, нужно отрегулировать пружину, повернув гайку. Для удобства использования гаражных ворот следует установить электропривод с блоком управления. Привод должен подходить для определенного типа ворот.

Для защиты створок от замерзания их необходимо периодически смазывать силиконовой смазкой.

Установка автоматики

Управление воротами с автоматическим электроприводом может значительно упростить жизнь. Это не требует больших усилий.

Но имейте в виду, что система электропроводки сложна и требует прямого подключения к электропроводке дома. Дополнительно используется пульт дистанционного управления, который может быть переносным или стационарным.

Преимуществом является использование автоматического механизма и ручного открывания. Гидравлический привод – одно из дорогих решений. Такой механизм позволяет называть конструкции быстроподъемными.

Установка автоматики состоит из следующих этапов:

1. Проверяется затворное устройство на наличие трещин.
2. Привод собран по инструкции.
3. Направляющая балка крепится в центре потолка.
4. Кронштейны крепятся к задней части рельса. Делается это с помощью дюбелей.
5. Диск устанавливается.
6. Рычаг установлен. Одна часть крепится к створке, а другая к тросу или цепи.
7. Наконец, проводка готова.
8. Устройство проверяется на работоспособность.

Проверка работы

По окончании монтажных работ проводится регулировка. Для этого конструкцию следует несколько раз открывать и закрывать. Особое внимание следует обратить на наличие посторонних звуков и плавность движения полотна.

Механизм должен работать без посторонних шумов. Для этого используется специальная смазка для обработки элементов системы.

К причинам отсутствия плавности хода можно отнести большой вес полотна и неправильную регулировку пружин. Если вес большой, необходимо облегчить створку или переустановить подъемный механизм с учетом более массивной системы.

При выборе системы необходимо определиться с местом установки. От этого зависят конструктивные особенности дверных систем. Тип помещения также имеет значение. Для теплого гаража выбирают утепленные полотна. Для холодного здания можно выбрать профнастил.

Также выбираются некоторые методы управления:

• автоматический;
• пульт;
инструкция
• .

С помощью пульта дистанционного управления ворота можно открыть, не выходя из автомобиля. Чтобы открыть жалюзи, достаточно нажать кнопку на пульте дистанционного управления. При покупке системы важно обратить внимание на некоторые детали. Направляющие должны иметь такое же сечение, как на чертежах. Расстояние между направляющими и подшипниками должно соответствовать стандартам. Все узлы в шарнирных соединениях должны свободно перемещаться из вертикального в горизонтальное направление. В местах изгиба должен быть установлен защитный механизм. Устройство обеспечивает целостность конструкции и защищает от проникновения в зазор посторонних предметов. На низ ворот крепится синтетический уплотнитель, предохраняющий дверное полотно от промерзания. Толщина панели должна быть минимальной.

Если вы хотите установить лебедку, вам необходимо правильно выполнить необходимые расчеты – мощность двигателя, передаточное число и усилие. Ручки и замки должны быть качественными. Панель управления должна выдерживать механические воздействия.

Чтобы гаражные ворота прослужили долгие годы, за ними необходимо обеспечить хороший уход. Сооружение нуждается в современной корректировке и ремонте.

1. Регулярно обрабатывайте резиновые уплотнения силиконом. Это поможет предотвратить растрескивание и замерзание.
2. Смажьте ролики и компоненты рычажной системы. Процедура поможет предотвратить появление ржавчины и посторонних скрипов.
3. Отрегулируйте натяжение пружины.

При наличии видимых повреждений эксплуатация конструкции запрещена. Не рекомендуется ездить на автомобиле во время движения открывающего механизма. В процессе монтажных работ может использоваться сварка или сверление. Сварка является предпочтительным вариантом. В этом случае рама надежно закреплена и в ней нет дополнительных отверстий. Если полотно весит более 100 кг, понадобится усиленный механизм крепления.

Подъемные гаражные ворота – видео

Самостоятельное изготовление подъемных ворот для гаража осуществляется по заранее разработанным чертежам.

Необходимо изготовить секционную конструкцию, которая оснащена подъемно-поворотной системой, закрепленной на Г-образной раме и снабженной изогнутой направляющей. Подъемно-поворотные ворота будут иметь две независимые створки.

Чертежи подъемно-поворотных ворот

Конструктивные чертежи должны соответствовать требованиям ГОСТ 3174-2003 . Эти требования регламентируют объем производства металлических ворот, которые будут изготавливаться в соответствии с требованиями безопасности EN 13241-1.

Эти стандарты включают несколько аспектов, обеспечивающих следующие гарантии:

1. Использование материалов с огнеупорными и противопожарными характеристиками.
2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТ и чертежных схем.

Задачу по созданию чертежа могут облегчить типовые проекты, в которые вносятся незначительные изменения относительно конкретной ситуации, например характеристики материала, габаритные размеры.

Исходной задачей при составлении чертежа является определение размеров будущего строения, а именно ширины и высоты . При этом необходимо ориентироваться на габариты автомобиля, чтобы при его въезде оставалось по 30 см свободного места с каждой стороны.

Изготавливать конструкцию шириной более 5 метров нецелесообразно, в большинстве случаев этот показатель составляет 2,5-3 метра. Также следует учесть, что расстояние от перпендикулярной стены до дверной коробки должно быть не менее 80 см.

Высота также выбирается исходя из габаритов автомобиля, обычно она варьируется в пределах 2–2,2 метра . Основным конструктивным элементом будет каркас, обрамляющий гаражный проем, въезд и пара створок.

Каркасная конструкция будет изготовлена ​​из металлического уголка 65 мм, для коробки и створок подойдет стальной профиль 50 мм. Элементы обшиты листовым металлом толщиной 3 мм, поэтому следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно на основании данных, представленных на чертеже, ориентируясь на размеры конструкции.

Подъемно-поворотные гаражные ворота – изготовление своими руками

Работа будет выполняться в несколько этапов, на каждом из которых предполагается изготовление одного из элементов конструкции:

• сварка рамы;
• создание рамы со створками;
• установка ворот;
• установка запорного механизма.

Изготовление рамы

Сначала изготавливается рама. Выполнить задание можно, используя следующие материалы:

• уголки стальные – 65 мм;
• полоса металлическая – ширина 30 мм, толщина 4 мм;
Стальная арматура
• – используется для фиксации рамы в проеме.

Работа будет проводиться с использованием специального инструмента, такого как сварочный аппарат и болгарка. Кроме того, вам понадобится рулетка с уровнем и угольником.

С помощью «болгарки» нужно отрезать угол . Требуется всего 8 штук: 4 из них по ширине идентичны проему ворот, а остальные будут иметь длину, сравнимую с высотой проема.

Уголки свариваются между собой, образуя каркас, а соединение может быть выполнено внахлест или встык. Внешний сегмент рамы тщательно шлифуется, чтобы створка прилегала максимально плотно.

Создание каркаса

Формирование каркаса также осуществляется с помощью уголка, но отлично подойдет и металлический профиль.

Необходимо сделать 8 сегментов – по 4 на каждое из крыльев . По высоте они должны быть меньше рамы на 15 мм, благодаря этому зазору они легко войдут в проем.

Четыре из получившихся отрезков будут горизонтальными, по ширине они на 35 см меньше половины рамы.

Следующим шагом будет сварка рамы , которая усилена горизонтальными полосами, выполняющими роль распорок и необходимых для предотвращения искажения геометрии.

Важно! Усиливающий элемент конструкции должен крепиться в среднем сегменте каркаса.

Материал для изготовления жалюзи – листовой металл толщиной 2 мм . Предполагается, что 2 полотна будут обрезаны на 4 см выше проема. Ширина с одной стороны больше на 2 см, а с другой – на такое же расстояние меньше.

Полотно приваривается к каркасу по специальной технологии. Учтите, что он выступает на 2 см с верхней и нижней стороны за тело рамы одной створки, при этом его ширину необходимо сделать на 1 см меньше.

За счет этого другая створка будет плотно соприкасаться с полотном, которое следует приварить таким образом, чтобы оно выступало за пределы рамы на 4 см.

Необходимо иметь в виду, что листовой металл имеет ненадежную конструкцию, в связи с чем рекомендуется усиливать углы и сердцевину сваркой. Только после этого с шагом 15 см приступают к сварке всего листа.

По окончании работ сварка в углах срезается, так как в дальнейшем она может вызвать деформацию всей конструкции.

Надежность крепления обеспечивают специальные усиленные петли, для этого нижний сегмент приваривается к раме, а верхняя часть крепится к створке.

Вы можете усилить рукоятку, приварив металлические полоски и фитинги к петлям. Необходимо взять полосу толщиной до 7 мм и, загнув ее, приварить к створке и верхней части петли, после чего с внутренней стороны приваривается армирующий язычок.

Установка ворот

Процесс изготовления гаражных ворот можно считать завершенным, пришло время установки. Изначально необходимо установить раму ворот – как с внешней, так и с внутренней стороны .

Внимание! Монтаж конструкции в проем осуществляется на этапе строительства гаража, когда готово около 50 см основной стены.

Рамы соединяются между собой с помощью металлических полос шириной 4 см. При их сварке с конструкцией следует соблюдать шаг в 60 см.

После этого необходимо завершить кладку передней стены гаража, при этом кирпичи должны заполнить образовавшееся пространство между рамами. При укладке каркас должен быть заделан одновременно.

Это делается путем сварки арматуры. К верхнему сегменту каркаса, который служит перекрытием и изготавливается из бетона или металла, необходимо прикрепить брус.

Подъемно-поворотные механизмы

Ворота будут функционировать благодаря поворотному механизму с принудительным принципом действия. Траектория движения будет задаваться с помощью специальных направляющих, благодаря которым полотно меняет свое положение, переходя из горизонтальной плоскости в вертикальную.

Распашные ворота будут открываться благодаря потолочным направляющим и специальному механизму . Важно обратить внимание на пружины, которые необходимо отрегулировать, тем самым добиваясь подъема полотна с мизерным усилием и без проскальзывания.

Выравнивание направляющих осуществляется строго в горизонтальной плоскости . Для выравнивания положения используются прокладки, которые монтируются в зазор, образованный между рамой и балкой.

Особое внимание следует уделить системе запирания, а именно типу подъемного механизма, который будет использоваться для ворот.

Если отдать предпочтение рычажно-шарнирной системе, то можно быть уверенным в ее надежности, так как в этом случае исключается блокировка щита, а движение створок осуществляется по простейшей траектории.

Здесь важно тщательно отрегулировать пружины и выставить направляющие таким образом, чтобы они были параллельны друг другу и при этом находились в вертикальной плоскости, иначе щиток застрянет.

Можно использовать подъемный механизм на противовесах : его конструкция состоит из троса, закрепленного в нижнем сегменте рамы и пропущенного через блок. Противовес должен быть прикреплен к противоположному концу лебедки.

Важно! Такой механизм будет оказывать значительную нагрузку на раму ворот.

Использование дополнительных материалов

Сделать процесс эксплуатации намного удобнее, а саму конструкцию можно облегчить, используя композитные светопрозрачные материалы . Это увеличит количество солнечного света, попадающего во внутреннее пространство.

Заземление и защита обеспечиваются специальными запирающими устройствами, которые также могут предотвратить взлом. Необходимым аксессуаром является ограничительная планка, защищающая упоры ворот от агрессивного воздействия окружающей среды.

Также пригодятся компенсирующие прокладки, необходимые для закрытия зазоров, а резиновый окантовочный профиль сделает конструкцию максимально устойчивой.

Важно соблюдать технологию изготовления и использовать только качественные материалы. , чтобы конструкция была достаточно надежной и долговечной. Подъемно-поворотные гаражные ворота — это современное и эффективное решение, позволяющее экономить пространство.

Ворота, открывающиеся вверх, позволяют устанавливать гараж в ограниченном пространстве, а система автоматики дает возможность дистанционно управлять процессом открывания и закрывания. Благодаря этим достоинствам распашные двустворчатые подъемные гаражные ворота пользуются популярностью у автолюбителей.

Ну а для тех, кто лучше воспринимает материал не «из текста», а «из видео» – предлагаем посмотреть, как функционируют готовые подъемные гаражные ворота, сделанные своими руками:

Сегодня подъемные гаражные ворота пользуются большой популярностью, а также являются удобной, надежной и практичной защитой гаража, но при этом заводские варианты достаточно дороги. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и уходят на небольшой отрезок…

Подъемные гаражные ворота своими руками

На сегодняшний день большой популярностью пользуются подъемные гаражные ворота, а еще они являются удобной, надежной и практичной защитой для гаража, но при этом заводские варианты достаточно дороги. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и выдвигаются на небольшую длину, образуя тем самым небольшое укрытие в виде козырька. Как уже было сказано, заводские образцы достаточно дороги, но никто не мешает изучить интернет-ресурсы для самостоятельного изготовления таких ворот, и, вооружившись необходимыми инструментами и чертежами, изготовить их самостоятельно.

Преимущества и недостатки подъемной конструкции

Подъемная конструкция прекрасно выполняет возложенную на нее функцию и имеет ряд неоспоримых преимуществ перед другими видами гаражных ворот, но в то же время не лишена и недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. Неиспользуемое пространство под потолком используется.
• Цельная конструкция полотна обеспечивает надежную защиту от проникновения.
• Возможна любая внешняя отделка и декор.
• Полотно ворот можно дополнительно утеплить пенополистиролом.
• Возможна поставка оборудования для автоматического открывания.
• Может использоваться как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены конструктивными особенностями подъемного механизма и невозможностью поступить иначе.

Дефекты:

• Установка возможна только в прямоугольные проемы.
• В случае повреждения необходимо заменить один кусок ткани, так как это не предполагает частичного ремонта.
• Когда ворота открыты, высота проема уменьшается.
• Дверной механизм рассчитан на определенную нагрузку и это следует учитывать при утеплении.
• Некоторая сложность установки.

Устройство и схема работы складных гаражных ворот

Система подъемных (щитовых) ворот представляет собой достаточно простое механическое устройство. Основными и несущими элементами являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Механизмом можно управлять как вручную, так и с помощью электропривода, управляемого с пульта (пульта). При открывании ворот задействуются рычаги, прикрепленные к нижней части створки, и две направляющие для движения роликов, закрепленные вверху на концах створки. Открытие осуществляется поднятием нижней части створки за ручку и делается достаточно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема подъемного механизма

Подъемные ворота бывают двух видов:

1. Рычажно-пружинный – достаточно простой и надежный механизм, пользующийся популярностью у владельцев гаражей. Особенности монтажа: Точная регулировка натяжных пружин и качественная и точная установка роликовых направляющих.
2. С противовесами – в основном используется на воротах с большим весом створки. Трос крепится к нижним углам створки и проходит через шкив к противовесу, закрепленному на другом конце лебедки.

Схема подъемных ворот

Чертеж подъемных гаражных ворот

При подготовке чертежа под размеры вашего проема следует использовать готовые решения, немного подгоняя их под свои размеры. Вот пример чертежей для изготовления ворот:

Чертеж подъемных ворот

Чертеж рамы, размеры необходимо проставить под размеры ваших ворот.

чертеж рамы

Что потребуется для изготовления

Для изготовления рамы створки наиболее подходят профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров – а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивки лицевой и внутренней сторон створки лучше всего подходит профильный лист, так как он уже изначально покрыт антикоррозийным составом с завода. Также можно использовать листы оцинкованного листа.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер швеллерной полки зависит от ширины роликов, используемых в вашем конкретном случае. Короб, к которому крепится рычажно-пружинный механизм в проеме гаражных ворот, можно сделать из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Роликовые ролики и рычаг-пружина приобретаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот из соображений цены и качества целесообразно применять пенополистирол толщиной 40 мм плотностью от 15 до 25 кг/м 3.

Инструменты

Для работы под рукой должны быть следующие инструменты:

• Болгарка;
сварочный аппарат
• ;
• рулетка, карандаш;
• молоток;
• отвертка, отвертка;
• дрель, дрель;
• набор ключей;
• уровень.

Пошаговая инструкция изготовления

Как и чем утеплять

Классическими утеплителями, используемыми для этих целей, являются плиты из минеральной ваты и пенополистирола. Пенополистирол выгодно отличается от минеральных плит тем, что не дает усадки со временем. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала вставляем пенопласт без крепления в створку, чтобы отрезать все необходимые пропилы по размеру. Листы пенопласта приклеиваются к профилированному листу с внутренней стороны между лонжеронами на «жидкие гвозди». Далее скрепляем внутреннюю плоскость створки листом оцинковки саморезами с дрелью.

Пенопластовая изоляция полотна ворот

Эксплуатация

Для удобства эксплуатации гаражных ворот можно установить электропривод с блоком управления, работающим от команд с пульта на существующую систему открывания. При покупке привода убедитесь, что он подходит к вашему типу ворот.

В зимнее время резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, чтобы предотвратить примерзание створки и повреждение уплотнителя при открытии ворот. Также периодически обращайте внимание на смазку рычажной системы и опорных роликов.

Видео: самодельные складывающиеся гаражные ворота

Видео: подъемно-поворотная конструкция

Систему подъемных гаражных ворот легко реализовать самостоятельно, поэтому практически любой автовладелец, имеющий навыки сварки и работы с металлом, способен сделать это, главное быть аккуратнее с установкой таких ответственных элементов, как направляющие. От начала работ до полной установки ворот можно управиться за 2 дня, если позвать на помощь друзей или знакомых.

Дом

Для обеспечения длительной сохранности автомобиля его необходимо хранить в месте, которое защитит его от воздействия дождя, мороза и т.д. Но атмосферные явления – не самое страшное, что может навредить автомобилю , поэтому следует оборудовать гаражи надежными воротами. Хорошо подходят для такой задачи, а также отличаются своей необычной конструкцией поворотные подъемные ворота. Далее рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного изготовления подъемно-поворотных дверей

К достоинствам таких конструкций относятся:

• Трудно взломать.
• Они открываются без усилий.
• При правильной технологии они долговечны.
• Экономия внутреннего пространства.
• Может быть установлен в различных гаражных проемах.

Недостатки:

• Сложность работы.
• Механические компоненты конструкции могут быть перегружены.
• Высокая теплопроводность.

Несмотря на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, сделать распашную калитку своими руками сможет практически каждый. В процессе работы нужно использовать правильные чертежи и работать точно с указанными данными.

Как дизайн?

Характеристики рамы

Перечень основных частей распашных ворот:

• Каркас – основная часть всей конструкции, на которой закрепляются остальные элементы.
• Поворотная створка в стальной раме.
• Возвратная пружина – необходима для ручного закрытия.
• Механизм движения створки.

Для створки лучше использовать материалы с низкими весовыми показателями – это снизит уровень нагрузки на конструкцию, что обеспечит ее долгую и безотказную работу.

Основные элементы конструкции

При изготовлении рамы ворот своими руками нужно ориентироваться на размеры гаражного проема. В качестве материала створок оптимально выбирать дощатые панели или стеновые панели (используются для отделки конструкций). При необходимости утепления лучше использовать негорючие материалы.

Особенно важно перед изготовлением своими руками определиться с типом механизма, который будет перемещать створку из одного положения в другое. Может быть в виде:

• Шарнирно-рычажная конструкция, основанная на перемещении шарниров по направляющим, задачей которых является перемещение 2-х рычагов в определенных направлениях.
• Противовесы, перемещающие створку по блочной системе.

Второй вариант проще сделать своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что вам нужно сделать своими руками?

Пример подробного чертежа

Для изготовления самодельных распашных ворот подъемного типа необходимо подготовить:

• Сварочный аппарат (без его присутствия сбор остальных предметов по списку нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания петель и направляющих элементов – швеллер или уголок.
• возвратные пружины.
• углов.
• Кронштейны.
• Противовесы.
• Направляющие.
• Кабель.
• Выбранные элементы для создания створки.
• Сталь для отделки.
Труба профильная
• .

Пример конструкции с автоматикой

Конкретные данные о количестве материалов, их размерах и параметрах необходимо брать из конкретного чертежа, выбранного или созданного для конкретного гаража.

Последовательность работ по созданию подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Коробка в сборе. Он имеет вид П-образной конструкции, построенной из 3-х балок, заглубленных в массу стяжки железобетонной конструкции перекрытия. Глубина должна быть не менее 2 см. Пластины или квадраты используются для фиксации горизонтальной балки.
2. Установка петли. Верхний кронштейн монтируется под потолком конструкции. Для предотвращения заедания в процессе эксплуатации нужно следить за тем, чтобы после установки кронштейна его перемещение по створке было совершенно свободным.
3. Изготовление створки. Стальные уголки нарезаются нужной длины и из них сваривается каркас. Когда она готова и проверено соответствие проема, элементы створки устанавливаются в раму и фиксируются саморезами. Как правило, на этом этапе сразу проводят утепление. Далее необходимо установить резиновые уплотнители.
4. Монтаж на рейку. Так называется часть конструкции, в которую вставляются шарнирные ролики. Расположение реек можно выбрать в зависимости от особенностей конкретного гаража: по бокам верхнего кронштейна или непосредственно под потолком. После установки ролики должны двигаться свободно и плавно.
5. Предустановка створки. Это необходимо для того, чтобы отметить места фиксации подъемного механизма в створке.
6. Усиление шарнирного механизма к створке. Для начала нужно просто прикрутить петли и убедиться, что рычаги свободно двигаются при движении подъемных ворот. Если это не так, проверьте правильность их расположения (они должны быть установлены параллельно друг другу).
7. Установка противовесов или пружин. Они крепятся на направляющем кронштейне. Пружины следует устанавливать справа и слева от створки. Они также должны быть параллельны. Пружины возвратного типа необходимы для обеспечения полного закрытия гаража. Если их характеристик для этого недостаточно, то экспериментируют с массой противовесов.
8. Монтаж стальных футеровок. К торцам конструкции они крепятся саморезами.
9. Оштукатуривание швов. Для выполнения этого шага своими руками можно использовать обычный цементный раствор.
10. 10. Установка замка.

При выполнении работы своими руками необходимо следить за тем, чтобы она выполнялась в строгом соответствии с выбранным или созданным чертежом. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может вызвать проблемы с работой механизма. Если вы не до конца уверены, что работа выполнена правильно, лучше ознакомиться со специальной документацией или попросить совета у профессионала, который поможет вам сориентироваться в конкретном случае.

Опубликовано

Подъемные гаражные ворота, поднимающиеся к потолку, заводские называют секционными, потому что они складываются в нескольких местах. В моем варианте, как и во многих самодельных воротах с подъемом, секций нет, это цельные ворота, которые перемещаются с двумя вертикальными и двумя горизонтальными направляющими. У подъемных ворот есть два больших преимущества, они не занимают места, и их невозможно засыпать снегом, кроме того, их гораздо проще автоматизировать (поставить привод).

Подъемные ворота в гараж сделаю из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из той же профильной трубы, по которой ворота будут кататься на подшипниках.

Направляющая ворот

Выпилил направляющую из трубы 20х40 для вставки подшипника на ось.

Далее сварил каркас ворот из тех же труб, сделал размер проема 280см. Высота 230 см, углы усилены уголком. Гараж каркасный, в процессе строительства, сверху проем еще не ограничен, по бокам стоят стойки из досок 50*150 мм. Закрепил вертикальные поручни, слегка наклонив их внутрь гаража, чтобы ворота легче поднимались.

Подшипники ворот

Приварил болты с подшипниками к раме ворот, поставил подшипник в направляющую, верхние подшипники и направляющие пока не ставил.

Вид изнутри гаража.

Чтобы ворота не выпадали из направляющей вниз, внизу просверлил профиль, и вставил гвоздь. Направляющая прикручивается непосредственно к доске.

Угол удерживает направляющую сверху

Затем отпилил лишнее от вертикальной направляющей, приварил кронштейн верхнего ролика к верху рамы ворот, а к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, закрепил ее на кронштейнах к потолку, вставил в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Фото кронштейна крепления горизонтальной направляющей

Кронштейн изготовлен из профильной трубы и фитингов, приваренных к направляющей

Подгонял направляющие ворот, зашил профнастилом. Гараж еще не утеплен, есть только каркас, все делается параллельно.

Обшивка профлистом

Вид снаружи, профнастил не очень ровный. Прикрепил его к кровельным шурупам.

Для того чтобы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блоки, на тросе подвесил два ведра с отсевами.

Блокировочная система ворот

Блоки Использую так

Так выглядят ворота в открытом положении, поднятые к потолку

Утепление гаражных ворот

Гараж утеплили, возник вопрос по поводу утепления подъемных ворот, своими руками. Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом. Приклею на монтажную пену к профлисту, для надежности крепления добавлю еще рейки, которые креплю на кровельные саморезы к профильной трубе самой калитки.

После приклеивания утеплителя его необходимо прижать до высыхания пены. На этом фото подъемных ворот можно увидеть конструкцию противовесов, я переделал так, чтобы противовес был только один, и он был в углу, для этого немного переделал тросы, и поставил дополнительные блоки (1 ,2,3) Зеленые стрелки показывают движение тросов при поднятых воротах.

Внизу кабели крепятся к кронштейнам.

Подъемные противовесы

Более подробное фото узла куда идут тросы от противовесов ворот

Чтобы тросы были одинаковые, и ворота не перекашивались при подъеме или опускании, противовес ставлю не на тросах, а на том же блоке, который свободно катится по тросу, тем самым обеспечивая равномерное натяжение троса, т. протягивает петлю через блок.

В результате подъемные ворота в гараж утеплены и оснащены противовесами.

Поднимаю пока вручную, в будущем планирую поставить привод с дистанционным управлением воротами, конечно буду делать все своими руками.

Так выглядят подъемные ворота своими руками изнутри на морозе

Промерзает утеплитель 30 мм, этой толщины видимо маловато для Урала, скорее всего придется делать другой слой 30 мм, итого будет 60 мм.

Вид снаружи UPD

Гараж обшит, ворота практически готовы, выглядят они так, до автоматики руки пока не дошли.

За время эксплуатации гаража решили поставить дверь сбоку от ворот, зимой чтобы выйти на улицу приходилось поднимать ворота, это не очень удобно и теплопотери.

в поднятом положении

Ворота работают второй год (УПД от)

Чтобы в гараже было теплее, из бочки сделали печь на дровах. См. статью

(Посетили 3 546 раз, сегодня посетили 1)

Подъемные гаражные ворота своими руками фото, чертежи и описание

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главное преимущество таких ворот в том, что при открывании гаража створка придвигается к потолку в гараже, а это намного удобнее, чем в случае с распашными воротами.

Итак, вы решили оборудовать подъемные ворота в своем гараже, причем сделать это своими силами. Простейшей конструкцией подъемных ворот является та, что устанавливалась на пеналы-гаражи-ракушки. Однако эти ворота имеют технологический зазор от дверного полотна до проема. Естественно, это неприемлемо, так как в наших условиях гараж необходимо утеплять, а наличие даже небольшого зазора совершенно неуместно.

Требуется максимально плотное прилегание закрытых ворот к проему, кроме того, в воротах должна быть предусмотрена калитка, чтобы не нагнетать холодный воздух в здание гаража при полном открытии ворот зимой.

Скачать чертеж гаражных ворот

Для изготовления коробки гаражных ворот можно использовать алюминиевый профиль, а для обустройства рамки для ворот можно использовать деревянные бруски. С внешней стороны к раме ворот саморезами крепится профлист или любой другой легкий отделочный материал.

После выполнения этих действий получаем ворота, в которых ворота открываются в сторону улицы. Ворота должны открываться таким образом, чтобы при поднятии ворот они не открывались сами по себе (это чревато травмами).

Размер ворот больше длины проема (примерно на 10 см). Это делается для того, чтобы между воротами и стеной здания не было зазора (по 5 см с внутренней стороны).

Нижнюю часть полотна с боков нужно оснастить колесами, я использовала колеса от обычных роликовых коньков. А чтобы они могли легко перемещаться по стене гаража, я установил вертикальные направляющие: купил в строительном магазине UD профиль для установки гипсокартона (толщина металла 0,6 мм) и использовал его в качестве направляющих. Я изначально думал, что он прогнется, но практика показала, что нагрузка на боковины профиля не очень большая и он вполне ее выдерживает.

Двери навешиваются цепями (впоследствии заменены металлическими полосами 25х4мм) на переднюю стену здания гаража таким образом, чтобы центр тяжести створки был ниже их крепления, а расположение верхней часть близка к открытию.

Для облегчения подъема полотна ворот и упрощения его обслуживания в крайнем верхнем положении необходимо предусмотреть конструкцию противовесом, подбор которого производится в соответствии с весом полотна. Оси роликов снабжены тросами, которые следует пропустить через блоки и нагрузить противовесом.

Внизу ворот с внешней стороны следует установить обычную дверную ручку, которая помогает при закрытии и открытии ворот, так как удобна в использовании.

Это все о технологии производства. Воспользовавшись этой инструкцией, вы без труда соорудите ворота подъемного типа в своем гараже.

Еще несколько вариантов гаражных ворот – видео

Подъемные гаражные ворота – лучший способ решить проблему свободного пространства. Но проблема заключается в дороговизне заводских моделей. Поэтому, если у вас есть желание, инструменты и расходные материалы, вы можете сделать их сами. Что потребуется для того, чтобы сделать подъемные ворота для своего гаража своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, не рекомендуется брать за основу чертеж заводского образца. В большинстве случаев подъем полотна осуществляется с помощью сложной системы противовесов и направляющих. Самостоятельно изготовить такую ​​конструкцию ворот будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет нижняя часть. Сделать подвижные петли и регулируемую подъемную систему было бы непросто. Выход – закрепить нижнюю часть дверного полотна системой роликов. Каркас будет служить направляющими. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных гаражных подъемных ворот:

• Верхние ролики установлены на трубах Г-образного профиля. Движение происходит по горизонтальным направляющим из П-образного профиля.
• Подъем осуществляется с помощью противовеса. Снизу ворот приваривается крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты и определяется опытным путем.
• Дополнительно можно сделать распашную створку. Для этого на дверную коробку необходимо приварить ребра жесткости.
• Полотно формируется из алюминиевых или оцинкованных листов. Утепление желательно делать изнутри.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функциональность подъемных ворот.

Необходимые расходные материалы

Чаще всего для изготовления используется доступный материал. Металлопрокат можно приобрести в пунктах его выдачи, можно использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механических деформаций, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

• Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Следует отметить, что будет установлен слой утеплителя и внутренняя обшивка.
• Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
• Верхние горизонтальные направляющие. Их тоже делают из швеллера, но меньшего размера. Ширина зависит от выбранных роликов.
• Ролики. Особых требований к ним нет, важно, чтобы поверхность была прорезиненной.
• Квадратные трубы. Необходим для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от габаритных размеров конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для установки потребуются дюбели, элементы подъемных ворот рекомендуется соединять сваркой. Механический крепеж не обеспечит должного качества соединений.

Последовательность работ

После составления чертежа подъемных гаражных ворот необходимо правильно выбрать материал и изготовить заготовки. Габаритные размеры учитывают толщину сварного шва. Готовится проем – выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Заказ:

1. Установка короба и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам изготавливается каркас. Он не должен быть больше габаритов коробки на 3-5 мм. Для плотного прилегания можно позже установить лист поверх конструкции.
3. Крепление на раме нижнего и верхнего катков.
4. Установка каркаса на направляющие с предварительной фиксацией.
5. Проверка работы ворот. Их нужно открывать и закрывать несколько раз.
6. Формирование полотна из листов стали.
7. Регулировка противовеса.

Только после этого можно приступать к грунтованию и окраске. Для безопасности рекомендуется поставить замок на дне.

В обзорном видео вы можете увидеть пример изготовления такой конструкции:

чертежи гаражных секционных откидных ограждений, калитка для гаража своими руками

Удобство гаража для автомобиля определяется не в последнюю очередь его въездными воротами, которые должны обеспечивать безопасность автомобиля и закрываться легко и надежно. В наше время можно заказать или сделать самому несколько вариантов автоматических конструкций. Далее будет рассмотрено, как сделать подъемные ворота для гаража своими руками.

Особенности

В отличие от распашных конструкций, которые в большинстве случаев имеют 2 створки, открывающиеся наружу, верхние двери имеют поднимающиеся вверх секции или створки. Принцип работы разный в зависимости от типа – секционная, поворотная или роликовая. Сама конструкция, включающая в себя различные элементы: короб, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но стоимость монтажа и материалов вполне компенсирует надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, вы легко сможете построить подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней не спеша соорудить надежную и удобную конструкцию из таких ворот для гаража.

Преимущества и недостатки

Прежде чем вы решите построить гаражные ворота с подъемным механизмом, необходимо взвесить все их плюсы и минусы.

Мастера отмечают следующие преимущества таких систем:

• Экономия свободного места. В отличие от распашных ворот, которым необходимо внешнее пространство для открытых дверей, подъемные используют внутреннее пространство под потолком.
• Пользоваться ими гораздо удобнее, особенно если они снабжены подъемным механизмом, то никаких физических усилий не требуется вообще.
• Подъемные и секционные ворота надежно защищают гараж от взлома.

• Для таких конструкций можно использовать разные виды отделки и декора.
• Подъемные ворота можно использовать для одинарных и двойных гаражей.
• Створки открываются и закрываются бесшумно.

Стоит обратить внимание на недостатки подъемных ворот:

• Основной недостаток – сложность конструкции и монтажа. Если установку полностью заказывать специалисты, выйдет дорого. Если вы делаете монтаж своими руками, то нужно внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая ошибка может привести к тому, что весь механизм выйдет из строя.

• Полностью открытые ворота занимают свободное пространство сверху проема и внутри гаража под потолком.
• Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створку и короб нельзя перегружать, например, при утеплении.
• Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если владелец гаража учел все эти особенности, то можно приступать к установке. Но сначала нужно определиться с типом подъемных ворот для гаража.

Виды

Три наиболее распространенных типа самодельных подъемных конструкций:

• подъемно-поворотные или обшивочные панели:
• секционный;
Рольставни
• .

Откатно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии поднимается, поворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или уравновешенным. Первый вид рычагов представляет собой простейшие конструкции, обеспечивающие плавное и беспрепятственное перемещение створки в горизонтальное положение.

Ворота с противовесом лучше всего подходят для тяжелых дверей.

Откидные конструкции состоят из рамы (обычно металлической), направляющих, по которым движется рама, пружинного механизма или противовеса с лебедкой. Подъемник можно держать в руке за ручку на нижней части корпуса. Это делается легко благодаря натянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм, подключив электропривод, тогда подъем-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собирается из нескольких полотен шириной до 50 см, соединенных между собой петлями. При поднятии эти полотна (их еще называют ламелями) перемещаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Такая конструкция напоминает сэндвич-панели, используемые в строительстве.

Механизм роллетных ворот для гаража такой же, как и у роллеты роллет в торговых центрах. Их складные ламели уже, чем у подъемно-секционных типов; при раскрытии они поднимаются и закручиваются в специальную коробочку небольшой ширины. Поэтому у этого типа есть явное преимущество – экономия места в гараже. Нет необходимости монтировать длинные рейки под потолком.

Материалы для рамы, коробки и направляющей калитки, как правило, металлические, но лучше всего выбрать нержавеющую сталь. Короб можно сделать из толстого деревянного бруса или металлических уголков. Сплошная створка подобной конструкции может быть выполнена в виде полотна досок в металлическом каркасе. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно зашить теплоизоляционные материалы: пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, затем красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или рулонных воротах обычно также изготавливаются из оцинкованной стали или алюминия, внутрь листов может быть помещен теплоизоляционный материал. Поверхность таких панелей может быть любого цвета – на вкус владельца. Подвижные элементы конструкции – ролики, муфты из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открывания ворот с помощью электропривода поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми дверями, особенно в холод или проливной дождь. Для любой конструкции и механизма можно подобрать соответствующий электродвигатель, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Наиболее распространенные схемы, которые несложно сделать самому:

• механизмы, устанавливаемые на дверное полотно;
• устанавливается на направляющие;
• устанавливаются на боковые стойки.

Возможен заказ готовой конструкции, в комплект которой уже будет входить автоматический привод на подъем, как, например, у многих рольставней с оцинкованными стальными ламелями.

В этом случае после покупки необходимо только правильно установить их на гаражный проем и подключить электропривод к сети.

Производство

Для изготовления простых подъемных ворот для гаража можно использовать готовые эскизы и расчеты, лишь немного подгоняя их размеры в соответствии со своим помещением. Существует множество примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, нужно позаботиться о том, чтобы проем, прилегающие к нему стены и потолок были способны выдержать его вес. Для этого необходимо выбрать цельный и плотный потолок без пустот и надежных систем крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работе ворот.

Выбрав подходящий тип и примерный проект будущих откатных ворот, делаем чертеж с точными размерами, по ним рассчитываем количество необходимых материалов.

Металлические профили размером 40х20 мм и толщиной не менее 2 мм наиболее подходят для прочного и долговечного каркаса подъемно-поворотных ворот. Поперечные и горизонтальные крепления конструкции можно сделать из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от этого выбирают размер роликов.

Коробка рычажно-шарнирного механизма может быть изготовлена ​​из металлического уголка или бруска. По размерам по созданному чертежу вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно приобретаются в готовом виде. Их подбирают по размерам направляющих. Остальные детали можно легко изготовить самостоятельно, используя сварочный аппарат и болгарку.

Для изготовления ворот и их установки в гаражный проем потребуются следующие инструменты:

• сварочный аппарат;
• Болгарка с окантовкой кругами по металлу;
дрель
• со свёрлами нужного диаметра;
отвертка
• ;
молоток
• ;
• уровень;
• рулетка, карандаш.

7 фото

Для крепления необходимо использовать металлические анкеры или дюбель-шурупы, подходящие для данного веса конструкции. Если вы планируете использовать анкерные болты для крепления металлического уголка, то вам необходимо подготовить набор соответствующих ключей.

Установка

Перед установкой подъемно-воротной системы необходимо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущий короб – важнейший силовой элемент таких ворот, поэтому нужно внимательно отнестись к его изготовлению.

Если для короба выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, их крепят к гаражному проему анкерными болтами и надежно затягивают. Для изготовления короба можно выбрать деревянные брусья сечением 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

Цельная рама складных ворот должна быть собрана на ровной горизонтальной поверхности. После того, как металлические профили нужной длины отрезаны, их проверяют угольником и слегка прихватывают сваркой. Затем снова проверяют правильные углы и размеры, в том числе по диагонали, прикрепляют угловые косынки и поперечные ребра жесткости, после чего полностью проваривают конструкцию.

После сварки каркаса необходимо очистить болгаркой места стыков от заусенцев. Затем покрывается антикоррозийным раствором и красится. Внутри металлопрофиля зашиты плиты с утеплителем, снаружи он покрыт листовым металлом. Кронштейны с подвижными роликами крепятся на верхних углах рамы.

После этого на потолок монтируются направляющие для будущей створки. Их также следует монтировать максимально ровно, перепроверив горизонтальность, параллельность и перпендикулярность дверного проема. Затем створку временно устанавливают в проем, чтобы отметить место крепления рычажно-пружинного механизма.

После проверки работы ворот и беспрепятственного движения створки по направляющим ее снимают, монтируют пружины, производят их регулировку. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и доводчика, устанавливается дверной замок и ручка открывания.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт можно ограничить только смазкой подвижных частей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а внешнюю резиновую прокладку перед наступлением холодов смазывать силиконом для защиты от замерзания.

Для внутреннего утепления таких ворот можно использовать различные материалы, которые применяются для утепления стен: минеральная вата, пенополистирол или пенополистирол. Последние два более эффективны, так как не дают усадки со временем, но могут быть горючими, поэтому лучше выбирать негорючие виды.

Красивые примеры

Есть много красивых проектов подъемных ворот; их конструкции позволяют сделать любой впечатляющий дизайн. Стоит рассмотреть несколько удачных примеров.

Не только красивый, но и удобный пример просторного гаража на две машины, для каждой из которых есть отдельный вход. Ворота оснащены дистанционным управлением для открывания. Несмотря на то, что раздвижные створки подходят только для прямоугольных проемов, здесь архитекторы проявили фантазию и спроектировали фигурную арку.

Единое цветовое решение для фасада гаража и створки ворот. Для обшивки можно использовать разные материалы: листовой металл с покрытием, пластик или фанеру.

Простой, но очень стильный вариант ворот разной ширины на две машины. Здесь для ставней используются ставни, легкие и занимающие мало места в сложенном виде.

Гаражные ворота с отделкой под дерево в сочетании с остальным интерьером смотрятся очень элегантно.

Если створка ворот массивная, то можно сделать эффектную облицовку снаружи под массив благородных пород дерева. Качественные панели выглядят как деталь средневекового замка, сложно представить, что механизм полностью автоматический.

Простой, но симпатичный вариант дешевых булочек с булочками. Это будет недорого и быстро смонтировано.

Легкие подъемные ворота, встроенные в ограждение двора, могут заменить двухдверную калитку. С этим проектом вы сможете припарковать пару автомобилей на своем загородном участке и они будут надежно скрыты от проезжей части.

Посмотрите видео мастер-класс по освоению ворот.

12 различных типов защелок для ворот (подробное руководство по покупке)

361 акции

• Фейсбук

Ваш окончательный путеводитель по покупке защелок для ворот забора для ваших дверей, включая правильные методы установки.

Если вы ищете устройство для закрытия ворот и защиты вашего имущества, семьи или животных, это руководство поможет вам выбрать лучшее для вас.

Защелка для заборных ворот Руководство по покупке

Когда вы ищете способ защитить свой забор, существует множество различных вариантов. Сначала вы захотите понять различные категории доступных защелок и то, как работает каждая модель.

Далее важно выбрать материал, который подойдет к существующему ограждению и обеспечит желаемый уровень безопасности.

Наконец, при проектировании учитываются установка и бюджет. Здесь мы углубимся во все детали, которые вам необходимо знать, чтобы найти тип, который подходит для вашей точки доступа.

A. Категории защелок для заборных ворот

Существует три основных категории защелок для ворот, которые вы можете выбрать в зависимости от их конструкции. Давайте подробнее рассмотрим гравитационные, подпружиненные и болтовые варианты и обсудим, как каждый из них работает.

1. Гравитация



Источник: Lowes

Защелка названа в честь механизма ее работы, поэтому для закрытия защелки используется сила тяжести. Он работает, когда баррикада закрывается, используя силу поворота, чтобы протолкнуть рычаг защелки за запорную пластину и позволить рычагу упасть в защелку.

Это привлекательный вариант, поскольку он также может быть самозащелкивающимся, а это означает, что если дверь захватит ветер и закроется, рычаг должен встать на место сам по себе без какого-либо вмешательства извне.

Модели, основанные на силе тяжести, всегда двусторонние, потому что для работы рука должна попасть в удар. На деревянной баррикаде вы можете открыть ее с любой стороны двери.

Несмотря на простоту использования, базовая модель не обеспечивает достаточной безопасности. Вы можете поискать запираемые конструкции или добавить к шлагбауму второй засов или скользящий болт, если хотите, чтобы он был непробиваемым.

В большинстве конструкций с возможностью блокировки имеется отверстие, в которое можно вставить навесной замок. Вам нужно будет либо запомнить комбинацию, либо носить с собой ключ, чтобы использовать эту функцию.

С точки зрения установки, двухсторонние гравитационные конструкции обычно используются с возможностью поворота внутрь. Тем не менее, можно изменить установку и поставить рычаг со стороны улицы, чтобы использовать его с распашной дверью.

В зависимости от того, какую гравитационную модель вы выберете и сколько модификаций установки вы хотите внести, это может быть простая работа или работа, требующая больше времени и усилий. Как правило, конструкции, основанные на гравитации, легко установить самостоятельно.

2. Подпружиненный

Источник: Министерство внутренних дел

Подпружиненные варианты отличаются от своих гравитационных аналогов тем, что в них используется пружина для облегчения закрывания. Как правило, более дорогие, чем гравитационный вариант, пружинные модели обеспечивают более плавное воздействие на ручку при открытии или закрытии шлагбаума.

Пружинный механизм работает, когда рычаг защелки защелкивается на месте под действием давления на пружину, фиксирующую рычаг.

Подпружиненные варианты всегда будут двусторонними. Эти двусторонние модели позволяют открывать дверь с любой стороны, также доступны модели с замком.

Как и в гравитационных моделях, подпружиненные защелки обычно используются в распашных воротах, но при необходимости вы можете изменить установку для распашных ворот. В зависимости от стиля и производителя, у которого вы покупаете, сложность установки может варьироваться от простой и сложной до сложной.

3. Болт

Источник: Home Depot

Многие люди, представляя себе способ укрепить забор, представляют себе болтовую защелку. Традиционная конструкция засова работает, вставляя стержень в фиксирующий болт, который затем удерживает дверь на месте.

С точки зрения установки это самый простой и наименее трудоемкий вариант, так как это односторонняя защелка, которую можно зафиксировать только изнутри. Они могут быть добавлены как к поворотным, так и к поворотным ограждениям, и их можно запирать с помощью навесного замка.

Обычно это самые экономичные модели, которые бывают разных размеров и из разных материалов.

B. Материал защелки ворот

Долговечность является важным фактором при выборе защелки для забора. Материалы, из которых они чаще всего изготавливаются, — это высококачественные металлы, которые хорошо себя чувствуют на открытом воздухе и могут противостоять непогоде.

Вы найдете разницу в цене между каждым из веществ, и здесь мы дадим вам плюсы и минусы конструкций из железа, алюминия, бронзы, нержавеющей стали и латуни.

1. Железо

Источник: Оборудование Iron Valley

Железо является одним из наиболее широко используемых материалов для защелок и изготавливается различными способами, включая стиль Старого Света, антиквариат, колониальный и традиционный стили. Производители используют как чугун, так и кованое железо, так как оно имеет тяжелый, величественный вид, который хорошо смотрится на фоне ограждения.

На металл обычно наносят порошково-черное покрытие, чтобы придать ему слой защиты от внешних элементов, но это может быть не лучшим выбором, если вы живете в месте с большим количеством агрессивных элементов. Владельцы домов на побережье или у моря могут захотеть купить другой материал, поскольку соль в воздухе и воде может вызвать преждевременную ржавчину механизма.

В нормальных условиях утюг служит долго и предлагает хорошее соотношение цены и качества. Вам нужно будет регулярно проводить техническое обслуживание, например, использовать стальную вату, чтобы убрать любые пятна ржавчины, и регулярно подкрашивать защитным спреем, чтобы он выглядел как новый.

По цене утюг стоит от 20 до 100 долларов в зависимости от размера, формы и сложности дизайна. Некоторые пакеты также будут включать в себя ручки и приспособления, чтобы завершить внешний вид вашего дизайна наружной границы.

2. Алюминий

Источник: Lowes

Если вас беспокоит износ или коррозия, алюминий может быть лучшим материалом для вас. Легкий и прочный, он обладает естественной устойчивостью к коррозионным элементам и может использоваться практически в любой среде.

Это более хрупкий материал, чем железо, поэтому вы можете приобрести ограничитель ворот, чтобы повседневное движение не создавало чрезмерной нагрузки на рычаг защелки, что со временем может привести к поломке.

Хотя вы можете приобрести конструкции в традиционном блестящем серебристом цвете металла, они также часто имеют порошковое покрытие, чтобы сочетаться с другой фурнитурой забора в более деревенских цветах, таких как черный. Это место может со временем отколоться от многократного использования, но вы можете перекрасить его таким продуктом, как Rustoleum, чтобы оно выглядело как новое.

Как правило, варианты из алюминия самые дешевые, но это не ограничивает ваш выбор стиля. Изготовленный в старом мире, старинном, традиционном и современном дизайне, металл одновременно привлекателен и функционален.

Вы можете потратить всего 5 долларов на алюминиевый корпус или более 20 долларов в зависимости от стиля и требуемых функций. Запираемые модели стоят дороже всего, а для некоторых потребуется отдельный замок или кодовый замок.

3. Бронза

Источник: Фурнитура Signature

Бронза, один из самых дорогих материалов группы, является прочным материалом, который хорошо стареет. Это популярный выбор для тех, кто любит изысканный дизайн, потому что он выглядит красиво и на ощупь плотный.

Большинство изделий из бронзы выполнены с элементами мастерства и включают элементы традиционного, современного и древнего мира. Металл хорошо стареет, и для его отделки не требуется порошковое покрытие, что устраняет риск сколов или необходимость повторной обработки с течением времени.

Если оставить металл состариваться естественным путем, со временем он потемнеет до темно-медного пенни-цвета, а затем, в конце концов, превратится в бледно-зеленый. Если вы хотите предотвратить зеленоватый оттенок, вы можете наносить слой воска один раз в год, чтобы защитить металл и увеличить срок его службы.

Вы можете приобрести медный дизайн примерно за 25 долларов, но в среднем за что-то, изготовленное из этого металла, вам придется заплатить около 75 долларов. Особенно сложное или богато украшенное изделие может стоить до 500 долларов.

4. Нержавеющая сталь

Источник: Home Depot

Нержавеющая сталь является дальним родственником алюминия. Схожая по внешнему виду нержавеющая сталь представляет собой более тяжелый металл, который прочнее и с меньшей вероятностью будет вмятин, деформируется или изгибается под давлением или температурой.

Хотя это немного дороже, это хороший выбор материала для прочной защелки забора. Обычно используемый в современных и современных дизайнах, он очень устойчив к ржавчине, и вы обычно видите его в форме необработанного серебра.

Доступны модели с порошковым покрытием, что дает им дополнительный уровень защиты, если вы живете в агрессивной среде, например, рядом с пляжем. Возможно, вам придется повторно прикасаться к покрытию с течением времени, чтобы оно выглядело свежим.

Также важно ухаживать за металлом, чтобы увеличить его долговечность. Ежемесячная протирка его смазочным маслом обеспечит еще один уровень защиты от непогоды и устранит любой раздражающий скрип во время использования.

С точки зрения цены, рассчитывайте инвестировать от 30 до 75 долларов в высококачественный продукт. Конечно, на сложные детали и дизайн можно было бы потратить намного больше, но это вариант среднего уровня по стоимости.

5. Латунь



Источник: Фурнитура Signature

Латунь — один из наименее традиционных материалов, используемых в защелках для наружных ворот, но если вам нравится внешний вид замков для наружных ворот, это традиционный или колониальный дизайн. хороший выбор. Это тяжелый металл, который ощущается увесистым в вашей руке и добавляет великолепный элемент дизайна вашей застежке.

Самым большим потенциальным недостатком материала является то, что латунь со временем тускнеет. Хотя вам может нравиться состаренный вид, важно усердно ухаживать за поверхностью, чтобы продлить срок службы механизма.

Регулярно очищая металл средством для чистки латуни и нанося на металл прозрачное уретановое покрытие, устойчивое к ультрафиолетовому излучению, вы не только сохраните его блестящий и новый вид, но и сохраните целостность замка.

Что касается цены, вы потратите в среднем от 20 до 50 долларов за опцию в этой категории.

C. Типы защелок для ворот

Существует четыре основных стиля защелок для ворот, из которых вы можете выбрать. Каждый из этих стилей может быть изготовлен из нескольких материалов, которые мы обсуждали выше, и может использовать один или несколько механизмов блокировки, которые мы упоминали ранее.

Здесь мы подробно расскажем вам о том, как они работают, и о том, какие типы ограждений лучше всего подходят с учетом требований к установке и ограничений каждого из них.

1. Большой палец

Источник: Забор Hoover

Вариант с большим пальцем возможен только при наличии распашных ворот. Всегда устанавливаемый как двусторонний механизм, вы можете приобрести запираемый для дополнительной безопасности.

Эта модель работает, когда вы нажимаете на депрессор большого пальца, установленный на декоративной пластине снаружи двери. Когда вы нажимаете вниз, рычаг защелки внутри поднимается и позволяет вам открыть ворота.

Когда дверь закрывается, рычаг ударяется о защелку, которая затем поднимается и падает на защелку сама по себе. Судя по тому, как работает эта модель, это гравитационная защелка.

2. Кольцо

Источник: Home Depot

Вариант кольца представляет собой двустороннюю конструкцию, которой можно управлять с любой стороны ворот. Со стороны улицы вы установите накладку с кольцом на нее, а со стороны двора у вас также будет накладка с кольцом, но кольцо будет прикреплено к рычагу защелки.

Когда вы поворачиваете кольцо в любую сторону, оно поднимает рычаг из защелки и позволяет двери распахнуться.

Эта модель может быть как с гравитационным, так и с пружинным приводом и может использоваться как на распашных, так и на распашных воротах. Вы должны убедиться, что вы установили защелку на той стороне, в которую ворота поворачиваются, когда они открываются.

3. Рычаг

Источник: Home Depot

Рычажные конструкции работают почти так же, как и кольцевые варианты, но они имеют рычажную рукоятку, а не кольцо с каждой стороны шлагбаума.

Они также могут быть установлены как на открывающиеся, так и на распашные ворота, и могут использовать гравитационную или пружинную технологию для выполнения своей работы. Некоторые варианты рычагов могут блокироваться, а некоторые нет.

4. Болт

Источник: Home Depot. Помните, что если у вас заперт засов с одной стороны, вы не сможете попасть внутрь с противоположного конца, если не сможете потянуться вверх и вверх, чтобы разблокировать замок.

Несмотря на то, что они основаны на старом дизайне, доступны эстетически привлекательные варианты. Они работают, вставляя болт в защелку, а в некоторых вариантах есть место для висячего замка, чтобы защитить забор.

D. Соображения относительно защелки ворот забора

Теперь, когда вы понимаете различные типы замков, материалы и принципы их работы, задайте несколько дополнительных вопросов, которые могут повлиять на ваше решение о покупке. Если вы ищете продукты, обеспечивающие дополнительный уровень безопасности, или ограждение, которое служит особой цели, есть защелки для ворот, которые могут подойти вам больше.

1. Безопасность

Источник: Home Depot

Только вы можете определить, какую дополнительную безопасность вы хотите добавить к своему зажиму. У некоторых домовладельцев есть свой барьер для уединения или содержания животных, в то время как другие ценят дополнительный уровень защиты, который он предлагает своему дому.

Помните, что добавление замка добавит еще один шаг между входом и выходом из вашей границы, но оно того стоит.

Самый распространенный способ повысить безопасность — это купить защелку для ворот, которая запирается. Вы можете выбрать вариант с ключом или тот, который может включать в себя висячий или кодовый замок.

Надежная сторона замка должна располагаться со стороны двора, вдали от улицы и лицом к дому. Таким образом, вы можете открыть его, если к вам зайдут гости или члены семьи, но никто не сможет попытаться отключить эту функцию с улицы.

2. Дверная фурнитура

Хотя может возникнуть соблазн использовать традиционную дверную фурнитуру для наружных ворот, эксперты не рекомендуют это делать. Он не только не предназначен для сезонного перемещения древесины, но и не ограничивается работой только с дверью традиционной толщины.

Если вы не знаете, как работает сезонное перемещение древесины, давайте объясним.

Наружные деревянные ворота будут расширяться и сужаться в течение года со сменой времен года. Если вы устанавливаете традиционную дверную фурнитуру в сухие летние месяцы, вы можете обнаружить, что во время влажной зимы ворота немного набухают и больше не запираются должным образом.

И наоборот, если вы выполняли установку в то время, когда древесина была расширена, это может вызвать проблемы, когда она сжимается обратно. Эти осложнения могут привести к тому, что механизм не сработает должным образом и не удержится в закрытом состоянии в сухие и жаркие месяцы лета.

Ваша входная дверь и внутренние двери в вашем доме не будут одинаково реагировать на жару, погоду и влажность воздуха. Таким образом, традиционная дверная фурнитура не предназначена для решения этих потенциальных проблем.

Чтобы предотвратить проблемы, которые могут возникнуть из-за использования неправильных инструментов для выполнения работы, убедитесь, что вы выбираете материалы, подходящие для использования вне помещений. Следуйте спецификациям производителя, чтобы учесть сезонные перемещения, и выберите фурнитуру, которая была создана специально для материала, из которого изготовлены ваши наружные ворота.

Обратите внимание, что деревянная конструкция требует иных требований и требований к установке по сравнению с такими металлами, как алюминий, железо или сталь.

3. Двустворчатые или раздвижные дверцы

Если в вашем корпусе есть две сдвижные дверцы, вам потребуется принять несколько дополнительных дизайнерских решений, чтобы сделать защелку функциональной и эстетически привлекательной.

Большие проемы в 10 футов и более обычно требуют более заметного оборудования, чтобы наилучшим образом дополнить дизайн. Вы также захотите выбрать защелку, которая предлагает дополнительную ручку-пустышку на фиксированной стороне, чтобы создать симметрию во внешнем виде.

Установка ограничителя ворот, о котором мы поговорим более подробно ниже, также поможет продлить срок службы вашего запорного механизма. Двустворчатые и раздвижные двери печально известны тем, что они стучат друг о друга и оказывают чрезмерное давление и нагрузку на металл и материалы, что может привести к неисправности или отказу, если их не устранить должным образом.

4. Стопоры для ворот



Источник: D&D Technologies

Стопор для ворот — это именно то, на что это похоже. Это механизм, который вы устанавливаете, чтобы ваша дверь не раскачивалась и не повреждала петли или рычаг защелки с течением времени.

Стопор создает границу, за которую ваша дверь не может выйти. Это защищает от повреждений в ветреный день, когда сила бриза может толкнуть забор дальше, чем предполагалось, что может привести к повреждению.

Также может защитить двустворчатые или рулонные ворота от столкновения друг с другом при закрывании. Эти резкие движения могут привести к тому, что рычаг закрывающего механизма погнется, сломается или повредит петли, полностью вытащив их из стойки.

Это недорогое дополнение может стоить менее 20 долларов, но является хорошей инвестицией, если вам нужна гарантия от возможного дорогостоящего ремонта в будущем. Сломанные петли или рычаги защелки означают, что вам нужно заменить весь комплект оборудования, чтобы ваша дверь снова работала.

Подробнее

Есть несколько дополнительных факторов, о которых следует помнить, когда вы покупаете защелку, подходящую для вашего двора. Обязательно проведите исследование, чтобы понять, как эти вопросы могут повлиять на ваше окончательное решение о покупке.

A. Установка

Если вы можете следовать инструкциям и иметь доступ к основным инструментам, вы сможете самостоятельно управлять установкой нового механизма. Вы должны следовать золотому правилу плотника: «Семь раз отмерь и один раз отрежь», прежде чем сверлить какие-либо отверстия в древесине, но проект должен быть простым.

Если вы предпочитаете нанять разнорабочего для выполнения работы, это займет не более 30 минут и будет стоить менее 100 долларов США за базовый проект.

B. Бюджет

В отличие от некоторых сложных проектов по ландшафтному дизайну или дизайну дома, составление бюджета для этого обновления эстетики или безопасности должно быть простым. Вы должны учитывать стоимость самой защелки, а также любых дополнительных инструментов или материалов, которые вам понадобятся для установки.

Кроме того, вы можете обнаружить, что после обновления запорного механизма вам понадобятся ручки и петли, соответствующие новой отделке. Если вы тот, кто любит, чтобы все ваше оборудование координировалось, примите это во внимание и оставьте место для обновления других ваших материалов.

Где купить защелки для заборных ворот в Интернете

Интернет-магазины скобяных изделий — лучшие места, где можно посмотреть варианты завершения проекта ограждения. Это некоторые из наших фаворитов, которые предлагают доступные варианты в различных дизайнах.

• Хижина оборудования
• Лоус
• Забор Гувера Co
• Истинное значение

361 акции

• Фейсбук

идей для ворот, сделанных своими руками (15 лучших, которые стоит попробовать)

Ворота, сделанные своими руками, могут повысить безопасность вашей собственности и повысить стоимость вашего дома. Ворота могут быть автоматическими, а могут быть и ручными. Здесь вы можете адаптировать почти любую идею ворот для обеих настроек.

Если вы решили построить автоматические ворота, существует множество вариантов на солнечной энергии, которые помогут вам сэкономить деньги. Читайте дальше, чтобы найти идеальные подъездные ворота своими руками для вашего стиля и собственности.

Что в этой статье

1. Ворота из кованого железа

Если вы ищете красивые ворота, которые придадут неповторимый шарм каждому дому, ворота из кованого железа помогут добиться желаемого результата (1). Эти ворота могут быть такими же простыми или сложными, как вы хотите, вплоть до дизайна стойки ворот.

2. Стальная рама с кедром

Кедр — прекрасный вариант для въездных ворот. Когда вы сочетаете его со сталью, вы помогаете усилить всю конструкцию за немного меньшие деньги. Он по-прежнему имеет элегантный вид, но за ним легче ухаживать.

3. Устройство открывания двойных распашных ворот

Для изготовления двойных распашных ворот можно использовать самые разные материалы. Выбирайте деревянные, металлические, сетчатые или виниловые ворота.

Просто помните, что выбранный вами материал, скорее всего, сильно повлияет на стоимость ваших автоматических ворот. Тем не менее, для тех, кто хочет создать более драматический эффект, ворота с двойным поворотным движением могут творить чудеса.

4. Металлические деревянные ворота на заказ

Комбинируя различные материалы при строительстве ворот, вы можете создавать невероятные уникальные конструкции. Вы можете выбрать один из готовых макетов ворот или использовать свои навыки DIY для создания уникальных украшений. Это интересный способ сделать ворота, которые будут только вашими.

5.

Автоматические ворота на солнечной энергии

Подъездные ворота, работающие своими руками, с автоматикой на солнечной энергии определяются больше автоматическими функциями, чем материалом ворот. Вы можете использовать любой тип ворот с этим двигателем.

Солнечная энергия — это надежный и эффективный способ обеспечить безопасность и доступность вашей собственности для вас и ваших посетителей.

Вы можете выбрать любой из этих великолепных открывателей солнечных ворот, чтобы заставить этот стиль работать.

С деревянными воротами в виде арки вы комбинируете деревянные панели, чтобы построить очень замысловатый внешний вид ворот. Тип дерева будет определять, насколько устойчивы ваши ворота к атмосферным воздействиям, но варианты с этими воротами безграничны. Выбирая древесину для ваших ворот, всегда помните о породе и устойчивости к гниению (2)

Некоторые породы древесины эволюционировали, чтобы производить экстрактивные соединения, которые могут защищать древесину; они являются основным источником устойчивости к гниению у всех видов.

Кроме того, вы даже можете чередовать цвет и обработку, чтобы различия между вашими воротами были более заметными.

Ворота с цепным звеном легкие, прочные и простые в установке. Они очень практичны, но не всегда выглядят лучше всего. Если вы ищете полезность, этот материал может быть очень универсальным.

8.

Алюминиевые ворота

Алюминий известен тем, что является легким металлом, поэтому он отлично подходит для изготовления подъездных ворот своими руками. Они недороги и позволяют вам иметь прочность металлических ворот, но с гораздо меньшим весом, о котором нужно беспокоиться.

9. Ворота из труб из ПВХ

Трубы из ПВХ являются очень экономичным вариантом при строительстве ворот для въезда. По цене эти ворота также чрезвычайно прочны и являются предпочтительным материалом для многих продуктов (3).

ПВХ

устойчив к атмосферным воздействиям, химическому гниению, коррозии, ударам и истиранию. Поэтому это предпочтительный выбор для многих различных продуктов с длительным сроком службы и товаров для активного отдыха.

Кроме того, обслуживание этих ворот также довольно просто. Вы можете быстро заменить сломанные детали, такие как стойки ворот, фурнитура для ворот и петли.

10. Консольные раздвижные ворота

Консольные раздвижные ворота могут быть изготовлены из различных материалов. Это стиль ворот, которые катятся на колесах в углу. Движение открытия может занять гораздо меньше места с этими воротами, если это вас беспокоит.

Кроме того, вы можете найти альтернативные источники энергии для питания этого типа ворот, как показано на видео ниже, здесь, в Energy Center of the World.

11.

Самозакрывающиеся въездные ворота

В этих воротах используются магниты и гравитация для создания самозакрывающихся ворот. Он будет работать с любой конструкцией ворот, в которой используется металл.

Самозакрывающиеся въездные ворота — это удобный способ защитить вашу конфиденциальность и повысить безопасность дома.

Хотя существуют и другие варианты самозакрывающихся ворот, эти ворота оказались полезным и экономичным решением.

12. Деревянные решетчатые ворота на колесиках

Решетчатые ворота могут выглядеть сложными и элегантными, и их довольно легко установить для вашего проекта. Готовая решетка делает эту конструкцию намного более управляемой. Однако, если вы хотите, вы можете создать решетку самостоятельно (4).

13. Композитные деревянные ворота

Композитная древесина сочетает в себе древесину, пластик и связующие вещества, образуя продукт, который позиционируется как не требующий особого ухода и обладающий высокой долговечностью (5). Хотя эти претензии все еще оспариваются годы спустя, они по-прежнему представляют собой недорогой и стильный вариант материала для ворот, сделанных своими руками.

14. Автоматические ворота с ручными и автоматическими воротами для пешеходов

С помощью этих ворот вы можете автоматически использовать ворота на подъездной дорожке, когда вы перемещаете крупногабаритные объекты, такие как автомобиль, но если вы просто выходите с подъездной дорожки. , у вас есть возможность использовать гораздо меньшие пешеходные ворота.

15. Двойные виниловые ворота

Двойные виниловые въездные ворота относительно недороги и обычно довольно просты в установке. Этот тип ворот легкий, но все же способен выдерживать большинство условий.

Часто задаваемые вопросы

Обычно ворота на въезде должны открываться в сторону вашего дома.

Однако это не жесткое правило, так как каждое свойство имеет свои уникальные проблемы. В конечном счете, въездные ворота могут открываться в обоих направлениях, если это не мешает движению и является безопасным.

Профессионалу требуется от двух до пяти часов, чтобы установить въездные ворота.

Если вы устанавливаете ворота самостоятельно и не имеете профессиональной подготовки, время будет зависеть от того, насколько вам удобно выполнять эту задачу, а также от того, есть ли у вас все оборудование и материалы для ворот. Для пошагового примера процесса ознакомьтесь с нашим руководством по установке открывателя ворот на солнечной энергии.

Строительство въездных ворот в большинстве случаев стоит от 4000 до 8000 долларов (6). Однако все будет зависеть от материалов, которые вы используете. Въездные ворота из ПВХ, металлические въездные ворота и деревянные въездные ворота будут значительно различаться по цене.

Ссылки

1. В чем разница между литым и кованым железом. Получено с: https://www.machinedesign.com/materials/metals/article/21832007/whats-the-difference-between-cast-and-wrought-iron

2. Естественная долговечность древесины: всемирный контрольный список пород. Получено с: http://owic.oregonstate.edu/sites/default/files/pubs/durability.pdf

3. Преимущества ПВХ по сравнению с другими материалами. Получено с: http://www.pvcconstruct.org/en/p/material

4. Как построить деревянный решетчатый забор. Получено с: https://www.thisoldhouse.com/fences/21017377/how-to-build-a-wood-lattice-fence

5. Долговечность древесно-пластиковых композитных пиломатериалов. Получено с: https://www.fs.usda.gov/treesearch/pubs/36662

6. Сколько стоит установка въездных ворот? Получено с: https://www.fixr.com/costs/driveway-gate-install

Дара Брандт

Дара Брант — главный редактор Green Building Elements. До того, как присоединиться к нам, она освещала новости альтернативной энергетики и местные события в блоге Your Energy. Дара страстно увлечена устойчивым образом жизни и хочет сделать больше, чем ее справедливая доля, чтобы помочь построить лучшее будущее для будущих поколений. Вы можете связаться с Дарой в LinkedIn.

чертежи, изготовление, материалы, монтаж Подъемно-откидные ворота с их

Главная > Проектирование > Подъемные ворота своими руками: простые конструкции механизмов. Подъемные гаражные ворота своими руками: чертежи, изготовление, материалы, монтаж Подъемные складные ворота своими руками

В этом материале мы постараемся рассмотреть, как можно быстро и качественно выполнить гаражные подъемные ворота своими руками. Важнейшим преимуществом такой конструкции является то, что при открытии гаража створка ворот перемещается под потолок, что гораздо удобнее, чем при раскрытии вздутых ворот, которые при открывании занимают много места.

Ну вот вы решили сделать подъемные ворота в гараж, а мы решили провести все работы своими руками. Из всех имеющихся решений самым простым является конструкция ворот навесных гаражей . Но, у такого решения есть один существенный минус – между проемом и створкой ворот остается технологический зазор, что в наших природных условиях просто недопустимо, так как помещение обязательно должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно смотрело максимально плотно. На ряду с этим следует подумать и о калитке, чтобы зимой при полном открывании не ловить в помещение морозный воздух.

Деревянные брусья поднимутся для сборки каркаса калитки, для подъема гаражных ворот стоит использовать алюминиевый профиль. В последнем случае отделка будет осуществляться снаружи листами профнастила или любого другого нежесткого материала с использованием саморезов.

Очень важно выполнить конструкцию так, чтобы готовые ворота открывались на улицу , а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открывание калитки, что может привести к травмам.

Размеры подъемных ворот следует предусматривать более чем большими, чем длина пролета гаража, примерно на 10 сантиметров. Необходимо гарантировать отсутствие зазора между стеной и самими воротами (где-то 5 сантиметров).

Нижняя часть полотна должна быть оборудована колесами. Если вы работаете своими руками, то встанут и обычные роликовые колеса. Лучшая работа будет гарантирована при наличии вертикальные направляющие – Здесь может быть известно о профиле UD для установки. Купить его можно в строительном магазине, а толщина материала должна быть около 0,6 миллиметра.

Можно предположить, что направляющие из профиля UD будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что они будут быстро ходить, однако практика показывает, что существует ненавеска , а потому материал отлично справляется с работой.

Что касается ворот, то они подвешены к передней стене гаража с помощью цепей таким образом, чтобы верх полотна вплотную подходил к пути, а центр тяжести оказался чуть ниже креплений. Также имеет смысл использовать металлические полосы для крепления.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отойти от конструкции. При этом подъемные ворота под собственным весом должны наклоняться вплотную к удару. С изнанки по низу полотна оборудовано специальный валим Для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Легко поддерживать в верхнем положении и поднять створку ворот вверх поможет противовес , выбрать который следует из массы устанавливаемого полотна. При этом оси роликов через блоки дополняются специальными тросами, нагруженными противовесом.

Не забудьте установить держатель с противоположной стороны снизу, чтобы гаражные ворота было удобнее открывать наружу, в качестве таковой подойдет обычная дверная ручка.

Итак, мы вкратце рассмотрели всю технологию, теперь вы знаете, как своими руками установить подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

Благоустроенный гараж – залог надежного хранения автомобиля. Однако не все автомобилисты знают, что решающую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всего разнообразия конструкций выгодны гаражные подъемные ворота.

Такое изделие представляет собой прочную переносную створку, которая открывается с помощью подъемного механизма, перемещается под потолком. Преимуществом лавана является экономия места и легкость при эксплуатации. Подъемные ворота действительно удобны.

Теперь можно забыть о долгах и длительном срывании замков и швов вздувшихся ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним важным преимуществом такого товара является его надежность. В отличие от секционных конструкций сплошное пористое полотно обладает большей герметичностью и теплоизоляцией, а если гараж оборудован хорошими уплотнителями по контуру, такие ворота станут просто незаменимыми.

Помимо всех этих достоинств, конструкция ворот настолько проста, что установить их в гараже может и человек, не обладающий глубокими знаниями в строительном деле.

Отличительные особенности конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которых может быть несколько видов. На сегодняшний день выделяют такие типы механизмов:

• Шарнирно-рычажный.

Способен открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот вид техники является самым распространенным и подавляющее большинство автовладельцев обустраивают на его основе свои гаражи. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воздуховодное полотно приводится в движение за счет пружин и рычагов на его нижней части по бокам.

При открывании таких подъемных гаражных ворот створка плавно перемещается на роликах, закрепленных в ее верхних углах.

Устанавливая такую ​​систему своими руками, следует платить за точность контроля горизонтальных направляющих и вертикальных. Также учтите, что расстояние от проема до потолка должно быть не менее 30 см, а до стен около 45 см.

Автоматический привод в этом случае устанавливается на потолок и присчитывается полотно тросом, одна сторона которого крепится к створке, а другая к самому приводу. Этот кабель находится в металлическом профиле, который также крепится в подвешенном состоянии на кронштейнах к потолку.

• Система Astrase. Этот вид механизма в основном используется в промышленных целях, для срыва массивных ворот. Часто такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота раскрываются специальными утяжелителями, которые по весу чуть больше веса самой створки.

Таким образом, один край лебедки крепится к нижней части переносного полотна, которое пропускается через механический блок на потолке, а ко второму его концу крепится противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы показан на схеме ниже.

• Гидравлические приводы. Такие механизмы наиболее практичны и просты в эксплуатации, однако и самые дорогие. Соорудить такую ​​систему своими руками будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: с двух крайних сторон внутренней части полотна портала крепятся два мощных привода, а во внутренней части проема монтируются гидравлические трубки, которыми они оснащены. Важным фактором для этого устройства является правильный уход. Необходимо постоянно следить за плавностью работы приводов.

При обнаружении малейших затруднений следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, так как в приводах используются технологии, практически исключающие возможность взлома.

Определившись с подходящими для вас подъемными механизмами, стоит подумать, из какого материала можно сделать ворота в гараж. Лучше, конечно, остановить выбор на металлических изделиях.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые менее защищены от факторов внешней среды и подвержены риску грибкового поражения.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Мастер ворот один

Подумав, какие ворота лучше поставить в свой гараж, можно пойти одним из двух путей. Вы можете построить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараже. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам необходимо будет тщательно провести необходимые замеры, определиться с параметрами конструкции и сделать чертеж. Лучше всего сделать калитку с шарнирно-рычажным механизмом, схема которого представлена ​​ниже.

При выполнении чертежа можно использовать готовые чертежи, наиболее понятный и полный представлен ниже.

На основании этого чертежа вам останется только подставить цифры ваших мерок и начать работу. Для строительства вам потребуются материалы и инструменты:

• строительный уровень и рулетка;
Листы металлические
• для формирования полотна створки;
• аппарат для сварки;
Электроножовка по металлу
• ;
• дюбель и кронштейны;
электродрель
• ;
• металлические профили и уголки.

Подготовьте все эти элементы, начните работу с изготовления рамки для створки. Для этого берут профили нужной длины и кладут их на ровную поверхность так, чтобы получился квадрат или прямоугольник, соответствующий точке проема. Затем сварить углы.

Теперь возьмите металлические листы и прикрепите их к готовому каркасу по всему периметру, приварите все места соприкосновения.

Когда створка будет готова, нужно будет сделать направляющие. Возьмите металлические профили нужного размера и соедините их уголком, сварив места стыков. У вас получится две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае установки металлического каркаса. Верхние концы направляющих нужно будет совместить друг с другом, сварив горизонтальную балку.

Теперь разводим скобы с роликами на верхние углы готовой створки. Вставьте ролики в направляющие.

К двум краям полотна прикрепить пружинно-рычажные механизмы.

Установите кронштейн рычага посередине верхней части створки.

В завершение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите на самом приводе, а второй край на кронштейне рычага.

Теперь ваши подъемные ворота полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, построить своими руками такие гаражные ворота не так уж и сложно. Главное, проведите точные замеры и будьте внимательны при установке направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долго.

.

Большинство автолюбителей со стажем предпочитают старые распашные или кодовые варианты ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у Идентифицированных Систем есть достойный конкурент, а именно складные гаражные ворота. Популярность складной конструкции такова, что сегодня на ее долю приходится около трех четвертей проданных гаражей. Стоит разобраться с причинами.

Преимущества и недостатки гаражных складных ворот

Чтобы понять разницу в использовании подъемно – складных систем и старой распашной конструкции, нужно хотя бы пару раз опробовать их на практике, для знающего человека разница видно невооруженным глазом:

• Разрушенная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах отсутствуют заслонки, закрывающие обзор, из-за чего в гаражных кооперативах дерутся десятки машин;
• Отсутствие качающихся створок при открывании ворот увеличивает пространство для маневра перед воротами, нет необходимости ставить машину в паре метров от проема, чтобы иметь возможность открыть, закрыть гараж.

К сведению! Часто водители решают поменять обычные ворота на развалившиеся только по одной причине: при сильном ветре есть вероятность получить удар створкой о кузов автомобиля в момент выезда.

Откатные ворота дешевле в изготовлении, они удобнее в использовании, простое устройство позволяет построить своими силами. Но не в каждом гараже можно установить подобную систему, нужно хотя бы свободное место в потолочной части над въездом в гараж.

Построить откатные ворота для гаража своими руками

Устройство и принцип работы ворот понятно из схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открывании верхняя часть откидных ворот отклоняется и перемещается на роликах или подшипниках по двум направляющим до тех пор, пока полотно полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в этом положении.

Плоскость откидных ворот совершает движение, напоминающее бег по условной цилиндрической поверхности большого радиуса. Для облегчения подъема стальной или деревянной панели откидных ворот в конструкции используются компенсационные пружины или противовес в виде безгрузового груза.

Важно! В отличие от распашных систем, в распашных воротах нет наружных петель, которые легко спилить болгаркой. В то же время панель, закрывающая дверной проем, примыкает к несущей раме изнутри, соответственно, злоумышленникам тянуть ворота гаража тросом, зацепленным за пикап-пикап или тягач, значительно сложнее.

Изготовление калитки

Проще всего сделать конструкцию откатных ворот из стального уголка и шуллера. Изначально необходимо будет измерить размеры дверного проема, вырезать штроборез и сварить каркас дверного проема гаража.

В верхней части каркаса привариваются два горизонтальных уголка с шириной полки не менее 40-50 мм. Длина каждого уголка более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки навесной воротной системы в дверной проем.

Угол крепления уголка к раме нужно брать строительным уровнем. После сварки с каркасом каждый угол укрепляют временной шиной из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в проеме гаража.

Если подъемник будет использоваться в системе парящих ворот в виде груза, подвешенного на тросе, к верхней части рамы необходимо приварить одну пятку с пазовым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели складных ворот. Конструктивно откидная панель представляет собой каркас из трубы или металлического трубчатого профиля с приваренными снизу и сверху выносными опорами.

Трубчатая рама панели должна располагаться и привариваться точно относительно стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели не был завален из-за перегрева «пропеллером».

Первоначально вырезанные куски профиля раскладываются на ровной площадке и закрепляются между собой точечной сваркой. На втором этапе швы проваривают с одной стороны откидной рамы, через 30 минут переворачивают и обрабатывают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно монтировать листовой металл, в противном случае требуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откатных ворот

Перед установкой системы складных ворот потребуется предварительная сборка конструкции. Для этого на ровной горизонтальной площадке выкладывается стационарная рама с приваренными угловыми направляющими. Поверх каркаса уложена так же приваренная подвижная панель, выровняйте ее положение так, как она будет стоять в закрытом положении в проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели кронштейны с роликами или опорными роликами.

От того, насколько точно будут установлены опоры, будет зависеть надежность и плавность работы механизма подъема. На прикрученные к стационарной раме шпильки надевают бороздообразующие катки. К нижней балке панели привариваются дополнительные М-образные кронштейны, которые будут крепиться к тросу подъемника-подъемника.

Осталось установить стационарную раму в проем гаража и закрепить ее анкерными болтами к боковым стенам гаража. Впоследствии место креплений нужно будет тщательно залить бетонным раствором и запустить. К тому же моменту, когда стационарная рама будет окончательно закреплена, необходимо будет выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы угловых направляющих фиксируются к потолку.

На сегодняшний день разработано и успешно реализовано множество разнообразных гаражных ворот. Среди всех существующих вариантов, традиционные подъемные ворота отличаются особым удобством и эргономичностью, эффектно выходя за потолок гаража при открывании. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основных разновидности подъемных гаражных ворот.

Ворота подъемно-секционного типа

Полотно таких ворот состоит из ряда отдельных панелей, каждая из которых составляет около 50 см. Для изготовления панелей может использоваться сталь, дерево и пластик.

Шарнирные петли используются для соединения панелей. Ролики, муфты и другие подвижные элементы изготавливаются из стали или пластика, для изготовления направляющих используются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (в основном пенополиуретаном), что позволяет сохранять внутри гаража дополнительное тепло.

Среди основных преимуществ подъемно-секционных ворот следует отметить следующие пункты:

• использование применение;
• простота и максимальное удобство эксплуатации;
• неплохие прочностные характеристики.

Основным недостатком данного подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Кроме того, сделать такую ​​калитку самостоятельно у вас не получится – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и самостоятельно смонтировать ворота по инструкции.

Ворота подъемного типа

Данную конструкцию можно собрать и установить самостоятельно. При открывании этих ворот вся створка поднимается. За движение подвижной части отвечает система шарнирно-рычажного типа. Ворота отличаются отличными прочностными характеристиками (конечный показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собирать без использования направляющих и роликов. Благодаря этому полотну он будет двигаться бесшумно.

Для построения такой конструкции не нужны узкие технические знания. Больших финансовых вложений это мероприятие не требует.

Преимущества и недостатки

Как и все существующие механизмы, гаражные подъемные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинство

Основным преимуществом рассматриваемых систем является повышенная антисвлотность b. Единственный вариант попасть внутрь гаража — разрезать ткань. Раму разрезать и попасть внутрь, не привлекая внимания, практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако, чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный качественный металл.

Ворота не занимают места перед гаражом, что делает въезд и выезд максимально удобным.

недостатки

Среди основных недостатков подъемных ворот следует отметить следующие положения:

• дизайн большого веса. Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
• немного увеличен расход исходных материалов;
• некоторые неудобства при заезде в гараж. Например, вам нужно будет постоянно оставлять машину, не доходя до гаража примерно 1,5-2 м — без такого запаса ворота просто не откроются.
• в открытом положении ворота занимают около 20-30 см высоты проема;
• в случае значительного повреждения полотна его придется полностью демонтировать.

Однако, несмотря на все свои мелкие недостатки, такие ворота — невероятно удобное и эргономичное решение.

Особенности конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Каркас выполняет функцию основы для всей конструкции. Каркас должен быть максимально жестким и надежно зафиксированным в стене гаража.

Боковой профиль – направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности их лучше не исключать из конструкции конструкции.

Холст. Изготавливается как цельное устройство. Обычно выполняется из профнастила. Иногда для изготовления картин используют дерево и используют древесину, но от такого решения лучше отказаться – материал тяжелый и относительно недолговечный.

Изоляция. Находится между листами полотна. Удобнее всего использовать пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за движение амбарной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальное положение и в доработке фиксируется параллельно потолочной поверхности.

Обеспечивают подъем подъема полотна.

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика в большинстве случаев надежнее. Если вы решили использовать электропривод, помните важное правило – переносной щиток должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они имеются в продаже в специализированных магазинах.

Важно помнить: любой декоративный элемент, особенно если это ковка, способствует увеличению веса конструкции. Знай меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше покупать в готовом виде и не тратить время зря. Отдавайте предпочтение устройствам из качественных металлов. В общем, вам понадобится следующее:

Ворота своими руками

Персонал и установка ворот позволит Вам сэкономить значительную сумму денег на покупке готовой системы и услуг сторонних монтажников.

Видео – Установка секционных ворот

Первый шаг. Выберите подходящий тип механизма открытия двери.

Наибольшей популярностью пользуются шарнирные механизмы. Эта конструкция долговечна и предельно проста. Однако его установка требует от установщика повышенной аккуратности на этапе расстановки направляющих и выставления уровня пружин. Направляющие должны быть установлены предельно вертикально и параллельно.

Второй вариант – механизм, выполненный с использованием противовесов. Трос крепится к углам опорной рамы в нижней ее части, проходит по блоку в направлении шкива, а на нем (тросе) уже находятся какие-то противовесы. Чем тверже и больше полотно, тем тяжелее должен использоваться противовес. Отдать предпочтение этому механизму рекомендуется исключительно в случае массивных и очень тяжелых подъемных ворот.

Видео – подъемные ворота Вид изнутри

Второй шаг. Сделать проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (или выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте крепеж для сборки ворот. Вам потребуется:

• бруски деревянные высокопрочные;
• металлических булавок хорошего качества;
• уголков;
• кронштейны;
• жесткие пружины;
• металлических стержней;
• декоративных элементов.

Четвертый шаг. Соберите короб будущих ворот из поперечных и пары вертикальных брусков. Для соединения брусков используйте уголь, пластины тоже подойдут.

Пятый шаг. Заглубить дно коробки в бетонную стяжку пола гаража примерно на 20 мм и закрепить изделие в проеме металлическими шпильками.

Шестой шаг. Соберите каркас и обтяните его выбранным материалом.

Седьмой шаг. Сделать опору. Используйте угол в качестве исходного материала. Просверлите в полке отверстие для крепления к стойкам. Во второй полке подготовьте 3 отверстия для установки кронштейна. Для изготовления пружинной опоры используйте камерный кронштейн.

Восьмой шаг. Подготовьте пластину из стальной полосы. Соедините кронштейн и подходящую по параметрам пружину со стальной пластиной. Крайние координаты прикрепленных пружин выгнуты в виде крюка. Снизу Подсоедините регулятор натяжения из металлического стержня.

Девятый шаг. Сделайте нижний шарнирный уголок. Нужно просверлить в уголке отверстие диаметром около 8,5 мм и приварить изделие к опорному каркасу конструкции, отступив снизу к центру подготовленного отверстия. Зазор позволит разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к концу подъемного рычага. Для надежной фиксации предметов используйте сварку.

Одиннадцатый шаг. Сделать рельсы для движения двери ворот. В качестве исходного материала используйте пару уголков. Сложите их и приварите с одного края. Расстояние между внутренними вершинами стальных уголков должно быть 50 мм.

Двенадцатый шаг. Прикрепите готовую рейку к заранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу реек приварите сваркой кусок капели, отступив при этом около 15 см. Затем прикрутите швеллер к потолку брусовым болтом.

Видео – инструкции по подъему гаражных ворот, часть 1

Видео – инструкции по подъему гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в ткань несколько полупрозрачных вставок. Это необязательный пункт. Светопрозрачные вставки используют при необходимости улучшить естественное освещение внутри гаража.

Видео – Рама подъемных ворот, часть 3

Видео – Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Приклейте уплотнительный кант из резины. Не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Закрепите ткань в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению этой работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально аккуратно, и ворота вашего гаража станут его надежной и долговечной защитой.

Хорошая работа!

Видео – Подъем гаражных ворот своими руками

Автовладельцы уделяют большое внимание техническому оснащению своего гаража. Основная роль отводится установке массивных ворот, отличающихся функциональностью и эстетичностью. Особой популярностью пользуются подъемные ворота, которые легко изготовить и установить своими руками.

Особенности подъемных гаражных ворот

Планируя оборудовать помещение для хранения автомобиля самодельными подъемными механизмами, внимательно ознакомьтесь с их конструктивными и эксплуатационными особенностями.

Тщательно проанализируйте положительные стороны дизайна, изучите отрицательные моменты.

Варианты конструкции ворот: что выбрать

В гаражных помещениях используются различные типы подъемных ворот:

Подъемные ворота с поворотным механизмом надежно защищают гараж. Для их изготовления можно использовать покупные комплектующие или использовать самостоятельно изготовленные элементы. Последний вариант значительно сэкономит деньги.

Преимущества поворотных гаражных ворот

Подъемная конструкция выгодно отличается от других видов гаражных ограждений. Основные преимущества:

Недостатки ворот с откидной створкой

Любая конструкция ворот, наряду с достоинствами, имеет определенные недостатки. Не являются исключением и механизмы подъемно-поворотного типа:

Основными частями подъемных конструкций являются металлическая силовая рама, навесное полотно и механизм перемещения.

Элементов конструкции подъемных ворот не так много, как могло бы показаться

Каркас каркаса изготавливается из стальных профилей прямоугольного сечения или прочных деревянных брусков. Это силовой элемент, несущий основную массу. Ящик закрепляется в гаражной петле и обеспечивает монтаж подвески, связанной с механизмом перемещения.

Поворотная створка должна соответствовать параметрам гаражного кредита. Полотно представляет собой каркас из металлических профилей. Его зашивают стальными листами или сэндвич-панелями. В целях снижения затрат иногда используют деревянные щиты. Чтобы защитить дверь ворот от коррозии, ее можно принять с оцинкованной сталью. Дополнительную привлекательность забору придают декоративные панели, установленные снаружи.

Устройство открывания ворот предусматривает использование одного из следующих механизмов:

• шарнирно-рычажный, отличающийся простотой конструкции. Он позволяет выполнять подъем створки при повороте и предотвращает блокировку. При установке важно обеспечить точность установки направляющих и отрегулировать пружины, способствующие перемещению;
• оснащен приводами противовесов, применяемых для массивных полотен. Такие ворота изготавливаются из толстого стального листа или дерева тяжелых пород. Устройство включает стальной трос, закрепленный в углах металлоконструкций и проходящий через лебедочный блок к противовесу. Иногда вместо троса используется стальная цепь. В конструкциях с противовесом балансиры выполняют функцию пружин, компенсирующих массу ворот.

Схема подъемного механизма

Открытие подъемных ворот с помощью шарнирно-рычажной конструкции осуществляется благодаря роликам и подъемным рычагам. Перемещение полотна происходит по направляющим, закрепленным на потолке гаража.

После подъема полотно закрепляется в потолочной части гаражного помещения. При этом низ створки образует навес над проемом. При сомкнутых пружинах пружины находятся в растянутом состоянии, а в разомкнутом положении – в сжатом.

Многие автовладельцы оборудуют помещения для хранения транспорта шарнирно-рычажной конструкцией.

Открывание полотна панели может осуществляться вручную или с помощью специального электропривода, обеспечивающего возможность дистанционного управления.

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Подбор конструктивного решения и разработка чертежа по размерам

Определяясь с конструктивным исполнением подъемного ограждения, используют проверенное техническое решение – рычажный механизм с шарнирным креплением.

Выполнение обмеров гаража доказательством – обязательная операция, выполняемая на стадии проекта.

Вы можете самостоятельно разработать эскиз будущей конструкции.

При отсутствии навыков проектирования целесообразно использовать готовую документацию.

Изучив документацию, следует просто поставить в ней реальные размеры гаража. Это определит потребность в материалах.

При выборе материалов обращайте внимание на их прочность и пожаробезопасность.

Выбор материалов и комплектующих зависит от размера стойки, конструкции ворот и степени автоматизации.

Базовый комплект, позволяющий самостоятельно изготовить подъемную конструкцию с рычажным механизмом, включает:

• Труба металлическая прямоугольного сечения 6х12 см с толщиной стенки 3-4 мм, необходимая для изготовления каркаса;
• бруски деревянные сечением 8х12 см, из которых можно сделать короб, если у вас нет стальной прямоугольной трубы;

  Раму лучше сделать из металлической трубы, а если нет, то можно использовать деревянные бруски

• металлические шпильки и скобы, необходимые для крепления рамы ворот к лоху;
• Набор стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складывания элементов петель и направляющих планок;
• Труба стальная квадратного сечения со стороной 4 см для сборки рамы ворот;

  Каркас Теплый также изготовлен из металлической трубы

• компенсационные пружины из проволоки диаметром 3 см для механизма привода;
• резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
Листы стальные
• толщиной 3 мм, дощатые панели или сэндвич-панели, необходимые для прошивки полотна ворот;
• комплект оборудования для сборки электропривода, если он оснащен автоматикой;

  Установка электропривода позволит управлять воротами дистанционно

• Пластиковые панели или декоративные отделочные материалы, позволяющие сделать облицовку снаружи;
• утеплитель – минеральная вата, пенопласт или пенополистирол.

Все материалы должны быть предварительно раскроены на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

При работе потребуются следующие инструменты и электрооборудование:

• рулетка длиной 5 метров, строительный уровень;
• набор ключей и набор различных винтов;
• электрическая дрель в комплекте с щетками;
• болгарка с режущим кругом диаметром 180 мм;
• аппарат для электросварки.

Стандартный набор электрооборудования и сантехнического инструмента позволит самостоятельно изготовить подъемные ворота.

Рекомендации по сборке и установке подъемных ворот для гаража

Работы по изготовлению элементов ворот и монтажу собранной конструкции требуют предварительного ознакомления с пошаговой инструкцией.

Последовательность операций

Изготовление и монтаж узловых узлов ворот осуществляется по следующему алгоритму:

1. Выбрать блок питания с помощью металлической трубы прямоугольного сечения. При необходимости соберите каркас ворот из деревянных брусков.
2. Зачистить неровности и наплывы, образовавшиеся после окончания сварочных работ.

   Устранение неровностей и наплывов после сварки улучшит внешний вид ворот

3. Закрепите раму в дверном проеме с помощью стальных стержней и скоб. Нижний брус каркаса слепите на 2 см ниже уровня пола.
4. Собрать раму двери ворот, соответствующую размерным размерам, с учетом необходимых для сборки зазоров. Соедините заготовки с помощью электросварки.
5. Каркас вырезаем из листового материала методом сварки. При использовании сэндвич-панелей или деревянных щитов зафиксируйте обшивку шурупами. При необходимости установите листы утеплителя.
6. Закрепите резиновое уплотнение по периметру. Его высота должна соответствовать зазору между полотном и коробом, установленным на открытом воздухе.
7. Изготовить опорные кронштейны рычажного механизма. Просверлите отверстия для крепления.
8. Крепление направляющих планок из швеллера или двух приваренных уголков в потолочной части помещения. Это обеспечит возможность перемещения роликов шарнирного механизма.
9. Прикрепите шарнирные болты для перемещения створки.
10. Предварительная установка собранного полотна ворот в гаражный проем. Выполнить разметку точек фиксации поворотных петель.
11. Проверить возможность свободного хода рычагов на направляющих. Если есть необходимость изменить координаты точек крепления. Обратите внимание на параллельность расположения рычагов.
12. Произвести окончательное крепление элементов (после регулировки положения) с помощью стандартных креплений и электросварки.
13. Установить возвратные пружины с противоположных сторон, обеспечив их параллельное расположение.
14. Проверить работоспособность пружинного механизма. Он должен обеспечивать полное закрытие ворот. При необходимости подберите противовес необходимой массы.
15. Зачистите стыки по периметру блока питания с помощью цементного раствора. Установите декоративную накладку по контуру рамы ворот.
16. Элементы дизайна краски.

Механизм обработки по пошаговой инструкции, контроль размера размеров. Руководствуйтесь значениями, указанными на чертеже или эскизе.

Чем утеплить полотном

Чтобы утеплить через створку, она не выходит из помещения, их надо вдуть. Для этого можно использовать пенопласт, базальтовую вату или пенополистирольные панели.

Руководствуясь соображениями пожарной безопасности, для утепления лучше использовать материалостойкие материалы – базальтовую вату или листовой пенополистирол.

Для полной изоляции используется резиновое уплотнение. Его устанавливают по периметру ограждающей конструкции. Плотное прилегание эластичного уплотнителя по контуру петли затрудняет проникновение холодных воздушных масс в гараж.

Нюансы эксплуатации: Что нужно сделать, чтобы полотно хорошо открывалось и не переворачивалось

Для обеспечения бесперебойной работы важно соблюдать особые требования. Обратите внимание на следующие моменты:

При правильной эксплуатации подъемно-поворотных ворот проблемных ситуаций не возникнет. Важно контролировать состояние конструкции в процессе эксплуатации и при необходимости вовремя устранять возникающие дефекты.

Видео: Из чего сделать самодельные ворота с дистанционным механизмом складывания

Ворота подъемно-поворотного круга можно изготовить самостоятельно. Это серьезная, но выполняющая задача. Используйте правильно разработанную документацию, соблюдайте технологию изготовления, используйте качественные материалы. Результат – оснащение собственного гаража надежной подъемной створкой, значительная экономия денежных средств и получение дополнительных навыков работы с инструментом.

Ворота гаражные подъемные своими руками наружные. Распашные ворота своими руками

Среди разнообразных конструкций ворот, устанавливаемых в гараже, особенно удобна створка подъемных ворот, выходящая под потолок. Это надежная конструкция, совершенно громоздкая, в открытом состоянии виден только нижний торец ворот у верхнего края проема. Все хорошо, но дорого, чтобы удешевить делают гаражные ворота (подъемные) своими руками.

В этом случае мы получаем те же качества, что и у заводских моделей: прочность, взломостойкость, термозащита и удобство эксплуатации. То есть соблюдены все требования к конструкции гаражных ворот, но без характерной для промышленных изделий дороговизны.

Есть два типа подъемных гаражных ворот.

1. Ворота подъемно-секционные имеют составное полотно, из ряда панелей, высотой около полуметра. Когда ворота открываются, такое полотно «затягивается» под потолок, а затем вертикально падает вниз. Сами панели могут быть деревянными, пластиковыми или стальными.

Внутреннее пространство дверного полотна заполнено пенополиуретановым утеплителем, обеспечивающим эффективную теплоизоляцию ворот.

В таких воротах створки соединяются с помощью шарнирных петель. В них муфты, ролики и другие движущиеся части выполнены из пластика или стали, направляющие – из коррозионно-стойких материалов. Преимуществами данной конструкции подъемных ворот являются простота и безопасность эксплуатации и хорошая прочность. Недостатком является низкая устойчивость к взлому, а изготовить такие ворота самостоятельно практически невозможно.

Здесь у вас есть только одна возможность сэкономить: купить готовый к сборке комплект и установить подъемно-секционные ворота самостоятельно.

2. Подъемно-поворотные ворота – это конструкция, в которой вся створка при открывании поднимается к потолку. Движение створки обеспечивается шарнирно-рычажным механизмом. Такие ворота благодаря высокой прочности отлично защищают гараж от злоумышленников.

Еще одним важным плюсом является бесшумность работы при движении полотна, так как в конструкции не используются ролики и направляющие. Но самое главное: сделать распашные ворота для своего гаража вполне реально самостоятельно, без необходимости узких технических знаний и затратив гораздо меньше денег.

Выбор экономичного варианта подъемных ворот

Если речь идет о подъемно-секционных воротах, которые отличаются сложной конструкцией, то единственный способ сэкономить без ущерба для дизайна – выполнить монтаж готового комплекта дверного механизма своими руками. Любой другой вариант предполагает «жертву»:

• Если оставить ручной привод и отказаться от механического, можно снизить затраты на 4 тыс. руб., но потерять удобство эксплуатации;
• Вы можете уменьшить размер проема, отрегулировав высоту и ширину до минимального количества панелей;

Можно «положить под нож» красоту: не использовать цветные или панно с декором, а взять однотонную окраску из недорогого материала, что позволит снизить стоимость на 10 процентов. От 14 до 18 тысяч экономии обеспечит отказ от двери в калитку и еще на 4 тысячи меньше можно заплатить, если не брать панели с остеклением.

Существует гораздо больше возможностей для снижения затрат, если выбран тип распашных дверей. Так как такая конструкция по своей сложности вполне осуществима самостоятельно. Затрат меньше всего, если делать все самому, то затраты будут только на материалы. Если владелец не решится делать подъемные гаражные ворота своими руками, то сэкономить на установке он сможет только в том случае, если смонтирует готовую конструкцию, которую купил сам. Тогда бюджет на ворота будет равен стоимости комплекта, составит от 40 000 до 60 000 рублей.

Подъемно-поворотное устройство

Подъемно-поворотные ворота представляют собой конструкцию из трех элементов: рама, подъемная створка и открывающий ее механизм. Каркас, выполненный из стальных или деревянных балок, является основой конструкции, которая монтируется в проем. В дверную коробку устанавливаются профили, которые являются направляющими; Гаражные ворота перемещаются по ним при подъеме и опускании под действием открывающего механизма.

Подъемно-поворотные ворота имеют цельное полотно ворот, такая конструкция имеет значительно лучшую (по сравнению с полотном из секций) защиту от разрушения или взлома и является существенным преимуществом данного типа ворот. Щит может быть изготовлен из разных материалов: деревянная панель, сэндвич-панель, дощатый щит, обшитый металлическим листом.

Вариант из цельного деревянного полотна имеет довольно плохое соотношение цены и качества для такой конструкции ворот. Массив дерева сам по себе удовольствие дорогое, но в то же время это тяжелый материал и полотно будет много весить, а еще деревянное полотно уязвимо к климатическим факторам.

Опыт «строителей ворот» говорит, что оптимальным вариантом является дощатое полотно, обработанное специальными составами, защищающими от влаги и повышающими устойчивость к перепадам температур и механическим воздействиям. Доска сверху оббита листовым оцинкованным железом и окрашена.

Чтобы в гараже было теплее, полотно ворот можно оклеить прессованной пеной, утеплить пенополистиролом или другими теплоизоляторами. А чтобы ворота были красивее, их можно обшить пластиковыми или деревянными панелями.

Подъем гаражных ворот своими руками

Если вы хотите полной свободы в конструкции ворот, простоты открывания и определения функциональности, то самый доступный по финансам способ – изготовить и поставить самодельные ворота в гаражный проем. Но сначала нужно решить, какой механизм открывания использовать:

Большой популярностью пользуется шарнирно-рычажный механизм. Это надежная и простая конструкция, гарантирующая простое движение створки и защищенная от блокировки щита. Однако такой механизм нуждается в аккуратности при установке направляющих профилей и тщательной регулировке натяжения пружины. Обязательно для предотвращения заедания щита нужно выставить направляющие строго в вертикальном положении и обязательно обе параллельно.

Механизм противовеса представляет собой конструкцию, в которой трос крепится к углам рамы внизу, проходит через блок и идет на шкив лебедки, а на конце находится противовес. Чем больше вес воротного щита, тем больше должна быть масса противовеса. При такой конструкции рама и рама ворот подвергаются большой нагрузке. Обычно этот механизм используется в случае тяжелых, массивных ворот.

Далее необходимо спроектировать будущие ворота, снять размеры с проема и сделать эскиз (или подобрать что-то из готовых чертежей). Когда проект и чертежи готовы, нужно купить материалы и подготовить инструмент. Вам понадобится:

• Бруски деревянные, для ящика – сечением 12 на 8 см и потолочные – 10 на 10 см;
• Металлические булавки;
• Уголок для реек сечением 40 х 40 х 4 мм и для рамы -3,5х3,5х0,4 см;
• Кронштейн канала 8 x 4,3 x 0,5 см;
• Пружина диаметром 3 см;
• Металлический стержень диаметром 8 мм (необходим для регулятора напряжения).
• Теперь вы можете приступить к изготовлению гаражных ворот:

Собираем коробку из двух вертикальных и одного поперечного бруска, бруски соединяем стальными пластинами или угольниками. Дно коробки необходимо заглубить на два сантиметра в стяжку пола.

Фиксируем коробку в проеме стальными шпильками.

Собираем каркас полотна ворот и обшиваем его щитом, снаружи обшиваем листовым железом;

Из уголка делаем опору для механизма, в одной из полок сверлим одно отверстие для крепления к стойкам, а в другой полке 3 отверстия для крепления пружинного кронштейна. Опору для пружины лучше сделать из швеллерной скобы. Чтобы его закрепить, нужно просверлить 3 отверстия в одной из полок.

Из полоски железа делаем регулировочную пластину, которой соединяем пружину и скобу. У пружины крайние витки нужно загнуть в виде крючков, внизу прикрепить регулятор напряжения из бруска.

Из уголка делаем откидной уголок для днища, сверлим отверстие 8,5 мм и привариваем к раме так, чтобы отступ от нижнего ребра до середины отверстия. Это необходимо для установки подъемного рычага на 12-сантиметровом вертлюге. Далее необходимо приварить к торцу рычага пластину под регулятор напряжения.

Из двух уголков делаем рельсы для перемещения ворот. Для этого составляем и привариваем два уголка по одному краю, контролируя расстояние внутри между вершинами уголков, оно должно быть 5 сантиметров.

Теперь рейку нужно приварить к пластине с отверстиями, оставив зазор 8 см между нижним краем поперечины и осью направляющей. К другому концу рейки приварите кусок швеллера, с отступом 12 – 15 сантиметров. Далее швеллер необходимо прикрутить болтами к потолочной планке.

При установке ворот важно тщательно проверить горизонтальность направляющих. Дополнительно полотно можно усовершенствовать замковыми системами, специальными охранными устройствами и механизмами защиты от взлома.

Для увеличения количества света в гараже в полотно можно установить вставки из светопрозрачного материала. Нелишним будет также наклеить резиновые окантовки и компенсационные накладки, которые в совокупности дополнительно придадут устойчивости конструкции, а также обеспечат упору ворот защиту от коррозии или окисления.

Итак, вы сами убедились, что построить Гаражные ворота (подъемные) своими руками вполне возможно, хоть и сложно. Это серьезная конструкция, и для правильной работы всего механизма необходима точность изготовления деталей и внимательность при монтаже всей конструкции. Зато вы сделаете себе отличные подъемные ворота в своем гараже и сэкономите ощутимую сумму.

Видео: гаражные ворота (подъемные) своими руками

Гаражные ворота эволюционируют: привычные распашные двери уступили место раздвижным, а раздвижные – подъемным. Последний вариант по праву считается более надежным: подъемные ворота сложно взломать.

Кроме того, ворота подъемного типа не занимают места перед гаражом, а значит, вы можете более свободно маневрировать при въезде в гараж. Простота установки с помощью инструментов и помощи.

Тип подъемных ворот

Есть два типа подъемных ворот:

• Вертлюг
• Секционный

Подъездные ворота устанавливаются в случаях, когда:

• В гаражном проеме перемычка слишком низкая (или вообще отсутствует)
• Необходимо придать конструкции ворот повышенную прочность
• К конструкции дверей предъявляются высокие требования

Секционные ворота можно устанавливать, если в гараже есть место для перехода конструкции из вертикального в горизонтальное положение под потолком. Они, как и поворотные, монтируются с внутренней стороны проема. Полотно ворот состоит из нескольких секций, которые подвижно закреплены друг относительно друга. При открывании секции поднимаются вверх по направляющим, закрепленным на стенах и потолке гаража.

Производство подъемно-поворотных ворот

Начнем с разработки чертежа подъемных ворот своими руками. Это будет выглядеть примерно так, как показано на следующем рисунке.

Размеры распашных ворот

Прежде чем взять в руки карандаш и линейку, снимите мерки. Вам нужно измерить:

• Высота проема H
• Ширина раскрытия B
• Высота перемычки h (расстояние от верха проема до линии примыкания потолка к стене)
• Расстояние от проема до боковой стены (четверть слева b1 и четверть справа b2)
• Глубина гаража L

Подготовив чертеж, можно приступать к изготовлению каркаса. Если у вас есть старые ворота, можно использовать раму от них. Или можно сделать его из деревянных брусьев. Независимо от того, какой вариант вы выберете, конечный результат вашей работы должен выглядеть так, как показано на следующем рисунке.

Схема крепления ворот

Обозначения:

• 1 – направляющие планки горизонтальные
• 2 – направляющая
• 3 – горизонтальная балка коробки ворот
• 4 – вертикальная подставка для коробок
• 5 – рама створки ворот
• 6 – кронштейн для крепления пружины
• 7 – шарнирный уголок
• 8 – пружина
• 9 – рычаг подъемного механизма
• 10 – Кронштейн рычага

Для изготовления деревянного ящика вам понадобится:

• Брус длиной 2,3 м сечением 120х80 мм – 2 шт.
• Балка длиной 2,75 м. тот же участок – 1 шт.

Между собой штанги скрепляются металлическими уголками(или пластинами).

Каркас для дверного полотна можно сварить из уголка 35х35 мм. Изнутри его можно обшить доской, а снаружи – стальным листом. Размер рамы зависит от размера вашего гаражного проема. Стандартная панель – 2,5х2,1 метра.

Пружинная опора (скоба) изготовлена ​​из швеллера №8. Длина скобы – 70 мм.

Направляющую можно сварить из пары уголков 40х40 мм. Длина рейки должна быть равна ширине дверного полотна. На один конец рельса приварена пластина для его крепления к горизонтальной планке короба. На расстоянии 12 сантиметров от другого конца приваривается отрезок швеллера длиной 100 мм (нижняя полка швеллера вплотную прилегает к нижней плоскости рельса). Через верхнюю полку швеллера рейка крепится к потолочной балке с помощью болтового соединения.

Для изготовления петли в сборе возьмите уголок, просверлите в нем отверстие диаметром 9 мм. Приварите его к раме, а к рычагу приварите пластину с таким же отверстием. Размеры плиты – 50х40х5 мм.

Мы дали описание основных работ. Они простые, но одному работать неудобно: лучше пригласить помощника.

Установка секционных ворот

Не делать с нуля, так как имеют сложную конструкцию. А вот установить ворота заводского изготовления самостоятельно вполне под силу домашнему мастеру. Вам просто нужно следовать некоторым правилам:

• При установке не менять заводские расходники на более дешевые сомнительного качества
• Двери должны быть установлены в соответствии с оригинальными чертежами производителя.
• Аккуратно разместите все детали конструкции

Установка секционных ворот состоит из нескольких важных этапов.

В первую очередь подготовьте проем в соответствии с требованиями производителей секционных ворот. И обещают безотказную работу своих изделий, если перемычка и плечи проема будут находиться строго в одной плоскости, а его вертикали и горизонтали не были перекошены и составляли правильный прямоугольник. Проверить перпендикулярность и параллельность можно с помощью измерительного уровня.

Обязательно проверьте, поместится ли панель внутри гаража при полностью открытом проеме. Кстати, это надо проверять еще на этапе выбора дизайна.

Минимальная глубина гаража должна быть равна высоте ворот с припуском 500 мм – если вы не собираетесь автоматизировать конструкцию. Если задействована автоматика, то к высоте ворот необходимо добавить 1000 мм.

Обратите внимание, что основные нагрузки от веса ворот несут потолок и перемычка. Они должны быть изготовлены из прочных строительных материалов. То же самое относится и к наплечникам, так как к ним будут крепиться направляющие ворот.

Если вы хорошо разбираетесь в электрооборудовании, то создать его не составит труда. Тем, у кого на участке нет гаража, будет полезно узнать об установке откатных ворот своими руками, причем с автоматическим приводом.

Правильно подготовив проем, можно приступать к разметке крепления и установке направляющих элементов.

Соберите секции в единое полотно, начиная с нижней панели. Выполняйте работу аккуратно, не допуская перекосов и зазоров между отдельными частями ворот. Заливки монтажной пеной или планками здесь не допускаются.

Любое отклонение от требований инструкции по точности сборки отрицательно скажется на работе ворот.

После установки полотна на место отрегулируйте плотность его прилегания с помощью регулируемых скоб.

Обычно в комплекте подъемно-секционных ворот имеются уплотнения из резины и полимерной резины. Резиновый уплотнитель устанавливается на той части панели, которая соприкасается с полом, а сверху и по бокам – резиновый уплотнитель.

По завершению монтажа фиксируются ручки, замки, засовы, другая фурнитура и система автоматики.

Таким образом, монтаж подъемно-поворотных ворот и подъемно-секционных ворот своими руками отличается. Выбор зависит от вашего желания и габаритов гаража.

Монтаж подъемных ворот своими руками видео

На видео вы можете посмотреть процесс изготовления и установки распашных ворот своими руками.

Подробная видеоинструкция (схема) по установке секционных подъемных ворот своими руками.

Владельцы гаражей решают установить подъемные ворота своими руками. Покупка готового варианта – дорогое удовольствие, но собрать конструкцию самостоятельно может каждый. Вам достаточно ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять, как устроены подъемные ворота для гаража и спроектировать их самостоятельно.

Подъем гаражных ворот поэтапно по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками достаточно просто, если у вас в руках есть простой чертеж и фото собранного механизма. Стандартная конструкция содержит следующие основные элементы:

1. Каркас, на котором крепятся все элементы ворот. Он должен быть достаточно прочным и надежно крепиться к стенам здания.
2. Рельсы бывают вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых гаражные ворота крепятся к рельсам.
5. Привод автоматического движения створки.

Установка подъемных ворот своими руками – мечта многих владельцев гаражей.

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, который снаружи обшивается пластиковыми панелями. Интерьер утеплен. Рекомендуется использовать базальтовую вату или другой огнестойкий утеплитель. Для приведения механизма в движение чаще всего используют шарнирно-рычажное устройство.

Гаражные рулонные ворота обладают целым рядом преимуществ.

При сборке конструкции своими руками рекомендуем пользоваться чертежами и поэтапно соблюдать данную последовательность работ. К ним относятся:

1. Сборка каркаса и установка его в гаражный проем с соблюдением горизонтальности и вертикали. Все части конструкции крепятся к стенам анкерами.
2. Установка потолочных реек является важным этапом. В этом случае необходимо проверить надежность крепления.
3. Монтаж петель на полотно ворот и установка ворот на направляющие.
4. Установка пружин для плавного открывания ворот. Далее пружины регулируются и настраиваются, чтобы открыть гараж без особых физических усилий.

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот, оснащенных подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные гаражные ворота имеют ряд преимуществ и недостатков. К основным достоинствам специалистов можно отнести следующие аспекты:

• высокая степень защиты, безопасность;
• долговечность и надежность конструкции;
• хорошая герметичность;
• маленький размер;
• наличие системы от взлома.

Подъемный механизм гаражных ворот в сборе тяжелый

Однако подъемный механизм в сборе имеет недостатки. Среди основных стоит отметить большой вес конструкции. Учитывая эту особенность, следует уделить должное внимание прочности каркаса и надежности креплений. Если страдает качество, то вибрация при движении может стать причиной падения, поломки механизма и направляющих. Для владельцев габаритных автомобилей существенным недостатком будет потеря около 30 см высоты проема. Некоторые владельцы гаражей в случае поломки и повреждения полотна для ремонта вынуждены полностью демонтировать механизм, что требует больших затрат времени и труда.

Чертеж гаражных ворот с подъемным механизмом

Видео как собрать гаражные ворота с подъемным механизмом своими руками:

Если вы решили сделать гаражные ворота своими руками, то чертежи, видео и рекомендации в статье гарантированно помогут людям, не имеющим опыта и навыков в сфере строительства и ремонта, справиться с этой посильной задачей. Несомненно, подъемные ворота – это надежные, качественные и эстетичные конструкции, которые должны быть у каждого владельца загородного дома.

Хорошо оборудованный гараж – залог длительного хранения автомобиля. Однако не все автомобилисты знают, что решающую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

№

С этой точки зрения подъемные гаражные ворота выделяются среди всех типов конструкций.

Такое изделие представляет собой цельное полотно ворот, которое открывается благодаря подъемному механизму, задвигающемуся под потолок. Основное его преимущество – экономия места и простота в эксплуатации. Рулонные двери очень удобны.

Теперь вы можете забыть о долгом и трудоемком вскрытии замков и распашных ворот. Благодаря подъемному механизму легким движением одной руки ворота гаража можно открыть за считанные секунды.

Еще одним важным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное дверное полотно обладает большей герметичностью и теплоизоляцией, а если гараж оборудовать хорошими уплотнителями по контуру проема, такие двери станут просто незаменимыми.

Помимо всех этих достоинств, конструкция ворот настолько проста, что установить их в гараже может даже человек, не имеющий глубоких знаний в строительном деле.

Отличительные особенности дизайна

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодняшний день различают следующие виды механизмов:

• Устройство шарнирно-рычажное.

Способен открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот вид оборудования является самым распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами на его основе. Принцип работы предельно прост.

Угловые направляющие устанавливаются по краям проема, которые закрепляются под потолком. Полотно ворот приводится в движение благодаря пружинам и рычагам на его нижней части с каждой стороны.

При открытии таких подъемных гаражных ворот створка плавно перемещается на роликах, закрепленных в ее верхних углах.

При установке такой системы своими руками следует обратить особое внимание на точность регулировки направляющих по горизонтали и вертикали. Также имейте в виду, что расстояние от проема до потолка должно быть не менее 30 см, а до стен – около 45 см.

В этом случае автоматический привод устанавливается на потолок и открывает полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот кабель находится в металлическом профиле, который также подвешивается на кронштейнах к потолку.

• Система противовесов. Этот тип механизма в основном используется в промышленных целях, для открывания массивных ворот. Часто такими воротами оснащают большие гаражи для автобусов.

Принцип работы заключается в том, что гаражные ворота открываются специальными утяжелителями, которые по массе немного больше веса самой створки.

Итак, один край лебедки крепится к нижней части дверного полотна, которое пропускается через механический блок на потолке, а ко второму его концу крепится противовес.

При открытии ворот противовес опускается, при закрытии – поднимается. Для большей наглядности принцип работы системы показан на схеме ниже.

• Гидравлические приводы. Такие механизмы самые практичные и простые в эксплуатации, однако и самые дорогие. Соорудить такую ​​систему своими руками будет очень сложно, но комплекты дисков можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода монтируются с двух крайних сторон внутренней стороны дверного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Необходимо постоянно следить за бесперебойной работой приводов.

При обнаружении малейших затруднений гидравлические трубы следует смазать специальным маслом. Гаражи с таким механизмом надежно защищены, так как в приводах используются технологии, практически исключающие возможность взлома.

Определившись с подходящими для вас подъемными механизмами, следует подумать, из какого материала могут быть изготовлены гаражные ворота. Лучше, конечно, остановить свой выбор на металлическом изделии.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые менее защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Делаем ворота сами

Задумываясь о том, какие ворота лучше поставить в свой гараж, можно пойти одним из двух путей. Вы можете построить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараже. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам потребуется тщательно снять необходимые замеры, определиться с параметрами конструкции и составить чертеж. Ворота лучше всего делать с шарнирно-рычажным механизмом, схема которого представлена ​​ниже.

При выполнении чертежа можно использовать готовые чертежи, наиболее понятный и полный представлен ниже.

На основе этого чертежа вам остается только подставить цифры ваших мерок и приступить к работе. Для строительства вам потребуются следующие материалы и инструменты:

• строительный уровень и рулетка;
Металлические листы
• для формирования створки полотна;
• аппарат для сварки;
Электроножовка
• ;
• дюбели и скобы;
электродрель
• ;
• металлические профили и уголки.

Подготовив все эти элементы, начинайте работу с изготовления рамы для створки. Для этого возьмите профили нужной длины и положите их на ровную поверхность так, чтобы получился квадрат или прямоугольник, соответствующий размеру проема. Затем сварить углы.

Теперь возьмите металлические листы и прикрепите их к готовому каркасу по всему периметру, приварите все точки соприкосновения.

Когда створка будет готова, нужно будет сделать направляющие. Возьмите металлические профили необходимого размера и соедините их уголком, сварив стыки. У вас получатся две угловые направляющие, которые нужно закрепить в проеме дюбелями или сваркой, если установлен металлический каркас. Верхние концы направляющих нужно будет соединить друг с другом, сварив горизонтальную балку.

Теперь к верхним углам готовой створки приварите кронштейны с роликами. Вставьте ролики в направляющие.

Крепление пружинно-рычажных механизмов с двух краев полотна.

Установите кронштейн рычага посередине верхней части створки.

В завершение установите привод и центральный профиль на потолок и пропустите через него трос, один конец которого закрепите на самом приводе, а другой конец на кронштейне рычага.

Теперь ваша верхняя гаражная дверь готова. Осталось проверить работоспособность всей системы.

Как видите, построить такие гаражные ворота своими руками не так уж и сложно. Главное, сделать точные замеры и быть внимательным при установке направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долго.

.

В гараже можно поставить любые ворота, в том числе популярные подъемные. Несмотря на сложность конструкции, в монтаже нет ничего сложного. При большом желании и наличии необходимых инструментов сделать подъемные гаражные ворота своими руками можно без особых проблем.

Особенности гаражных ворот

Ворота, которые не открываются как двери, а поднимаются до потолка, собираются из нескольких частей:

• каркас из прочных элементов;
• створка цельнолитая, вставленная в раму;
• возвратная пружина в сборе;
• механизм изменения положения створки.

Данная конструкция пользуется большим спросом у владельцев гаражей, так как имеет массу преимуществ.

Преимущества

Подъемные ворота характеризуются следующими положительными качествами:

• компактность – конструкция занимает меньше места в гараже и рядом с ним;
• простота сборки и установки;
• автоматическое открывание, которое достигается за счет оснащения ворот приводом;
• свободный подъем створки, благодаря чему нет необходимости убирать снег перед въездом в гараж;
• бесшумность, которую гарантирует специальный механизм перемещения дверного полотна.

Несмотря на преимущества подъемных ворот, некоторые владельцы гаражей находят веские аргументы против их установки.

Недостатки

Следующие недостатки данной конструкции могут заставить владельца гаража изменить решение об оснащении гаража подъемными воротами:

• низкая степень защиты от проникновения злоумышленников;
• неспособность согреться;
• запрет на частое поднятие и опускание створки;
• возможность установки только в проем в форме прямоугольника;
• необходимость полной замены полотна в случае его повреждения.

На некоторые недостатки подъемных ворот можно закрыть глаза. Некоторые автовладельцы игнорируют тот факт, что дверная конструкция, поднимающаяся вверх, монтируется только в прямоугольный проем. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в полотно гаражных ворот можно встроить небольшие окошки из стекла с проволочной сеткой.

Принцип движения створки (поворотный, откидной, откидные механизмы)

Ворота, которые уходят в потолок, позволяя машине заехать внутрь гаража, выглядят как плоское полотно, которое полностью заполняет проем. Чтобы он легко поднимался, его должен поддерживать жесткий каркас, надежно прикрепленный к стене помещения. Створка подъемных ворот движется вверх или вниз по боковому профилю, выполняющему роль направляющей.

Полотно сдвигается с места специальным механизмом, состоящим из пружин, рычагов и роликов. Створка, которую приводят в движение данные элементы, поднимается по направляющим и уходит вверх, после чего медленно принимает горизонтальное положение и становится параллельно потолку.

Легкий и быстрый подъем полотна вверх обеспечивается пружинами. Когда ворота заперты, они расширяются. А в сжатое состояние их приводит открывание дверной конструкции. Пружины и все остальные элементы механизма перемещения одинарной створки ворот можно заставить выполнять свою задачу как вручную, так и автоматически.

Открытие подъемных ворот нажатием кнопки осуществляется электроприводом, который должен быть специально оборудован дверной конструкцией.

Подготовка к стандартным гаражным воротам

Первая задача, которую необходимо выполнить автовладельцу, загоревшемуся идеей изготовления подъемных ворот, это составление чертежа. Без него не обойтись, так как от этого зависит конечный результат работы.

Чертеж с нанесенными размерами

Схема с указанием всех размеров является документом, способным защитить от изготовления косых ворот. Кстати, при сооружении подъемно-дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размеру подъемная дверная конструкция должна быть на 10 см больше длины проема. Прибавив эти сантиметры к параметрам ворот, можно будет избежать появления щелей между подъемной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот размерами 6х2,2 м. А сам каркас, созданный из стальных или деревянных элементов, должен быть изготовлен с учетом размера проема.

Закончив составление чертежа, необходимо вооружиться ручкой и блокнотом, чтобы отметить в нем то, что понадобится в процессе изготовления подъемных ворот.

Как правильно подобрать материалы

Чтобы поставить подъемные ворота в гараж, необходимо подготовить:

• 2 деревянных бруса сечением 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• стальной стержень диаметром 0,8 см;
• 2 пружины с внутренним диаметром 3 см;
• 2 подвижных кронштейна;
• анкерные болты и винты;
• ролики;
• трос или цепь.

Большинство требований предъявляется к материалу, из которого будет изготовлено само полотно. Для создания подъемной (она может быть складной и складной) створки подходят доски толщиной не менее 2,5 см, профнастил и пластиковые панели. Сделать полотно можно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции не может быть изготовлено из массива дерева. В противном случае створка будет тяжелой. Кроме того, в дождь и снег она будет отсыревать и набухать.

Если после изготовления дверных полотен владелец гаража намерен их утеплить, то он может использовать базальтовую вату или пенополистирол. Эти материалы соответствуют требованиям пожарной безопасности. Утеплив дверную конструкцию, можно обшить ее оцинкованным стальным листом, который защитит металлические части ворот от ржавчины.

Необходимые инструменты

Для замеров вам понадобится металлическая рулетка с делениями (рулетка), строительный уровень и уголок. В будущем вам понадобится:

• УШМ для зачистки металла после сварки;
• сварочный аппарат; электролобзик
• , который пригодится для резки и обработки деревянных балок;
• дрель для проделывания отверстий в материалах;
Отвертка
• для оснащения полотна крепежными элементами;
Молоток
• , набор отверток и ключей.

Как сделать конструкцию подъемно-откидных ворот своими руками

Чтобы сделать ворота, которые при открытии уходят в потолок, вам потребуется выполнить по очереди следующие действия:

1. Подготовьте проем для конструкции, то есть вставьте в напольное покрытие на глубину 2 см вертикальные опоры, которые будут представлять собой бруски 120х80 мм, и прикрепите их анкерными болтами.
2. Собрать каркас конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна ригелю проема.
3. Сварите из 4-х металлических уголков две направляющие рейки, по которым в дальнейшем будут проходить ролики, прикрепленные к створке, и прикрепите их с помощью саморезов и металлической фурнитуры к балкам, расположенным вверху.
4. Сделать рамку из холста. Для этого из металлических уголков сварите квадратные профили, соедините их между собой и прикрепите к готовому коробу из диагональных балок.
5. Оборудуйте углы в верхней части каркаса полотна роликами, для чего вам понадобится дрель и крепеж.
6. Обшить раму ворот антикоррозийным материалом с помощью саморезов.
7. Вертикальные опорные балки оснастить подвижными кронштейнами, установив на них швеллеры этих механизмов.
8. Крепятся к нижней части балок, а точнее к подвесным кронштейнам и концам швеллеров по пружине.
9. Повесьте готовый холст на раму.

После этого следует позаботиться о защите гаража от злоумышленников, оборудовав его замками и защелками. Стоит подумать, как и чем утеплить самодельные подъемные ворота.

Как утеплить гаражные ворота

Гараж можно защитить от потерь тепла, если внутреннюю часть подъемных ворот покрыть пенопластом. Этот материал отличается высокой жесткостью, не впитывает влагу и не пропускает теплый воздух. Качество пены, несмотря на невысокую цену, не вызывает сомнений. Кроме того, с этим материалом легко работать, так как он мало весит.

Предварительно необходимо обработать монтажной пеной все отверстия между рамой и полотном. Этот хитрый прием убережет гараж от потерь тепла через дверную конструкцию и возникновения сквозняка. Затем нужно покрыть полотно ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенополистирол можно укладывать на металлическую поверхность ворот или проталкивать между балками ящика. Если вам понравился первый вариант, то утеплитель нужно будет просто приклеить к створке. А при выборе второго способа укладки пенопласта первым делом необходимо создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

В дальнейшем, чтобы ворота открывались и закрывались без затруднений, рекомендуется отрегулировать натяжение пружины поворотом гайки. Если это не поможет, можно изменить место крепления этого элемента. Рулонные ворота легко опрокидываются, если они оборудованы дверной ручкой снаружи на расстоянии менее 1 м от земли.
