Не имея специального образования, технических навыков, опыта, браться за монтаж электропроводки не рекомендуется. Это приводит к нежелательным последствиям: короткому замыканию, пожару, травмам, поломке бытовых приборов и аппаратуры.

Обратившись в нашу компанию, можно гарантированно избежать неприятностей. Наши специалисты делают монтаж электрической проводки качественно, быстро, с гарантией и по демократичным ценам.

Пример производства работ

Мы делаем разводку электрики в деревянных домах, коттеджах, в квартирах, в новостройках. Производим замену и ремонт устаревших систем энергоснабжения в старых зданиях. У нас имеются наработанные проекты электромонтажа любой сложности.

Схема

В первую очередь составляется схема, которая соответствует не только пожеланиям заказчика, но и ПЭЭП, ПУЭ, СНиП и другими Правилами. В ней обозначается источник (распределительный щиток), от которого далее придется развести электрику. А также точки потребления: розетки, выключатели, источники света и т.д. Маркером от руки на стенах наносится их расположение. Также намечается нахождение распределительных коробок. Обычно их стараются размещать на равном удалении от потребителей и в малодоступных местах.

Расчет

Прежде, чем приобрести материалы, необходимо рассчитать их количество и качество.

Длину проводов, кабелей замеряем по схеме или в непосредственно в помещении. Подсчитывается количество розеток и выключателей. Чтобы сделать правильно электромонтаж проводки, надо выбрать подходящий кабель. Все точки потребления рассчитаны на жесткий провод, поэтому трехжильный кабель надо приобретать с жесткими жилами: ВВГ, NYМ или ПУНТ. Чтобы сделать монтаж электропроводки в квартире, достаточно иметь трехжильный ВВГ с двойной изоляцией из ПВХ: общей и индивидуальной.

Сечения проводов к потребителям разные:

• на освещение – 1,5 мм²;
• на розетки – 2,5 мм²;
• на электроплиту – 4 мм².

Для установки в щитке необходимо выбрать надежные автоматические выключатели. Среди многих производителей лучшим считается АВВ с медными зажимами снаружи и проводниками внутри.

В результате получается, что монтаж электрики в небольшой двухкомнатной квартире потребует приобретения следующих материалов.

1. Для электроплиты ВВГ 4 мм² – 20 м.
2. Для розеток ВВГ 2,5 мм² – 90 м;
3. Для освещения ВВГ 1,5 мм² – 90 м;
4. Автоматика АВВ, соответственно – 32 А, 25 А и 16 А;
5. Розетки, подрозетники, выключатели и т.п.

Подготовка стен

Следующий этап работы зависит от характеристики стен. Например, в деревянных постройках нельзя делать скрытую схему, монтаж электропроводки дома ведется поверху, открытым способом. Во всех других случаях провода скрывают в толще стены. Для них прокладываются канавки методом штробления. Все канавки, как и прокладка проводов должны быть под прямым углом. Одновременно готовятся места для подрозетников, распределительного щита и коробок. Канавки скрытой проводки штробить можно перфоратором, буром, штробником или лопаткой. Для высверливания ниш удобно использовать специальную коронку или тот же бур. Крепление провода в канавках обеспечивают скобы или распорки.

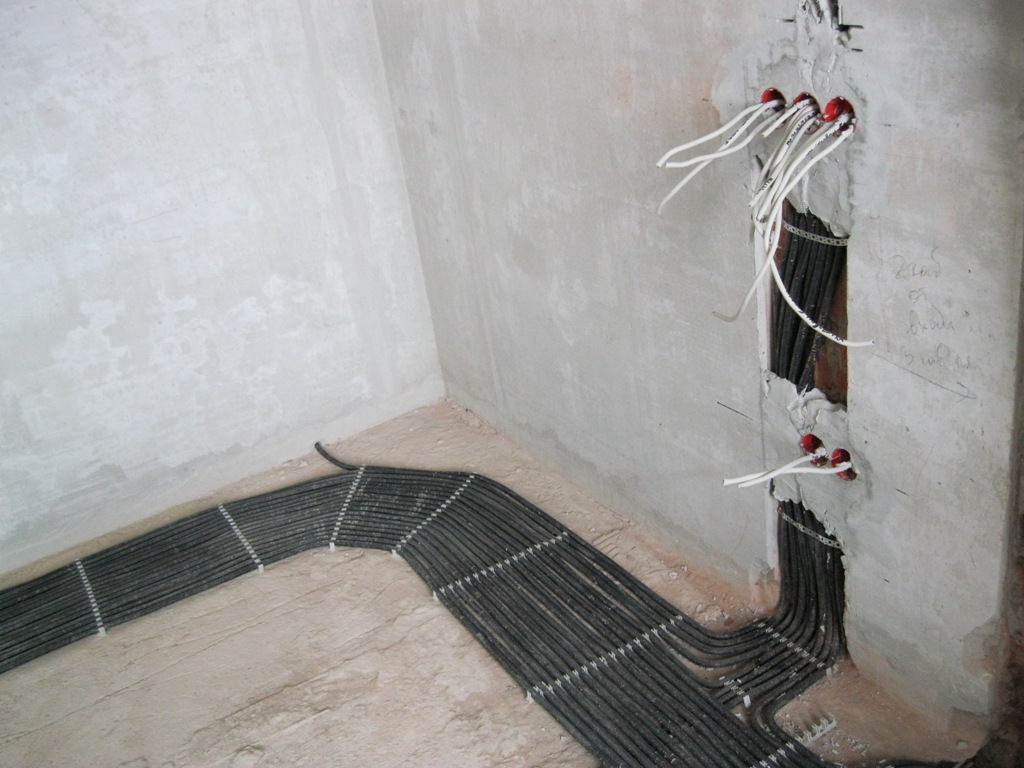

Прокладка проводов и подключение

Иногда для удобства или обеспечения безопасности под потолком или в других местах крепят гофрированную трубу, в которую пропускают провода. Начинается прокладка проводки от источников к потребителям. То есть кабель ведут от щитка к распределительным коробкам. В них производится скрутка проводов. При этом соединяются между собой:

• все фазные – красный, коричневый или белый цвет изоляции;
• все нулевые – синий цвет;
• заземления – желто-зеленая изоляция.

Заделка коробок и подрозетников производится раствором алебастра с помощью строительного шпателя.

Вся установка электропроводки специалистами компании выполняется в течение нескольких часов. В пакет договора входит все, начиная от проекта, сметы, заканчивая уборкой мусора.

Работа с электросетями имеет множество нюансов и проблемных моментов, которые могут решить только профильные квалифицированные специалисты.  Важным моментом для создания электрической сети в квартире или доме является разводка электрики.

Компания «Регион Тепла» имеет огромный опыт работы с электросетями и предоставляет высококачественные услуги проектирования, монтажа и обслуживания сетей любого уровня сложности. Разводка электрики в квартире нашими специалистами, отличается высоким уровнем надежности, безопасности и функциональности при оптимальной цене. Мы предоставляем официальную гарантию на весь спектр наших услуг и предлагаем выполнение работ по разводке электросетей для квартир и частных домов в Санкт-Петербурге и Ленинградской области.



Современные правила и требования к прокладке электросетей

Разводка электрики в коттедже и других жилых помещениях регламентируется Правилами Установки Электроприборов (ПУЭ). В данном документе обозначены все основные требования к работе с электросетями.

Среди основных требований к проводке в жилых помещениях:

• Легкодоступность электрощитов, розеток и выключателей;
• Монтаж выключателей в пределах от 60 до 150 см относительно поверхности пола. Невозможность перекрытия выключателя при открытии двери;
• Монтаж розеток следует проводить на высоте в 50-80 см от поверхности пола, что основано на мерах безопасности при затоплениях помещения. Розетки необходимо монтировать на расстоянии в 50 и более см от газовой плиты, отопительного радиатора и других заземленных элементов;
• На каждые 6 м² площади помещения следует устанавливать не более 1 розетки. Для кухни такое правило не действительно, и установка может проводится исходя из бытовых потребностей. В туалете запрещается установка розеток.
• От труб и линий перекрытия проводка должна проводиться на расстоянии не менее 10 см, от потолков – не менее 20 см, от краев проемов и окон – не менее 10 см, от газовой трубы – не менее 40 см;
• Требуется исключить контакт проводки с элементами конструкции из метала;
• Параллельные провода должны идти друг от друга на расстоянии от 3 мм или необходимо использовать защитную гофру для более близкого контакта.

Наши специалисты знают и строго придерживаются всех требований ПУЭ для создания безопасной, эффективной и надежной разводки.

Разводка электропроводки в квартире: этапы работ

Такой вид работ требует не только тщательного проектирования, подбора комплектующих и профессиональной установки, но и строгого соблюдения этапов создания системы в целях безопасности.

Среди ключевых последовательных этапов, которые являются неотъемлемой частью процесса прокладки электросети можно выделить:

• Предварительную оценку возможностей реализации проекта;
• Проектирование разводки для конкретного типа помещений;
• Заведение силового кабеля;
• Выбор необходимых элементов системы, включая кабеля, защитное оборудование и крепежные материалы исходя из разработанного проекта;
• Установка заземления;
• Сборка и проведение установки главного электрощита;
• Разводка проводки в квартире;
• Грамотная реализация контактных соединений проводов;
• Установка розеток и выключателей;
• Тестирование готовой сети и подключение приборов.

Наши специалисты производят разводку электропроводки в СПБ в строгом соответствии с последовательностью этапов работ и ПЭУ, что гарантирует качественную и безопасную реализацию самых сложных проектов в предельно сжатые сроки.

Требования к монтажу электропроводки: правила укладки

Содержание

• 1 Требования к монтажу электропроводки
• 2 Соединение провода и выбор сечения

Если вы планируете выполнить монтаж электропроводки, тогда вам необходимо помнить о том перед монтажом следует изучить все правила. Все требования, которые связанны с электромонтажом в жилых и нежилых зданиях прописывают в ГОСТ, ПУЭ и СНиП. В этой статье мы рассмотрим современные требования к монтажу электропроводки.

Конечно, в этих документах прописаны не все нормативы и поэтому все факторы необходимо трактовать отдельно. Чтобы вы могли соблюдать пожарную и электрическую безопасность, тогда вам следует изучить наши собственные требования.

Требования к монтажу электропроводки

Теперь требования предъявляются не только к монтажу электропроводки, но и к сечению кабеля и номиналов защитной автоматики. Если вы желаете подробно изучить этот процесс, тогда следует перейти к нашим рекомендациям.

Сначала вам необходимо изучить требования, которые предъявляются к монтажу электрики. Если вы изучите эти пункты, тогда точно сможете выполнить качественный монтаж электропроводки.

1. Электроснабжение жилого дома следует выполнять от сети в 220 или 380 Вольт. Во время выполнения монтажа также следует сделать систему заземления, которая будет иметь тип TN-C-S.
2. Монтаж открытой проводки обязательно должен выполняться только в специальных кабель-каналах или электрических плинтусах. В сырых помещениях монтаж проводки можно выполнить на изоляторах.
3. Прокладку скрытой проводки следует выполнять в перекрытиях или специальных нишах, которые для этого предназначены. Если вы выполняете скрытую прокладку, тогда линия должна проходить по поверхностям, которые не подвергаются возгоранию.
4. Для электромонтажа следует использовать кабель, который имеет медные жилы. Алюминиевые провода можно использовать только для прокладки электричества от столба к дому.
5. Если кабель будет иметь специальную защитную оболочку, тогда его можно прокладывать через стены без применения металлических трубок.
6. Незащищенные изолированные провода можно прокладывать через наружные стены в трубах, которые выполнены из полимерных материалов. В сухих помещениях вам необходимо будет установить специальную изолирующую втулку. В сырых помещениях в СНиПе указано использовать воронку.
7. Согласно ПУЭ незащищенные изолированные провода запрещается проводить открыто по поверхности потолка и стен. Также прокладывать свои проводники запрещается в пустотах панелей квартир. Проводить незащищенную изолированную проводку допускается только на изоляторах.
8. Фазный и нулевой провод запрещается проводить по отдельности.
9. Прокладывать проводку следует вертикально либо горизонтально.
   Если вы будете выполнять монтаж электрики по кротчайшему пути, тогда это может нарушить правила безопасности.
10. Квартирный щиток вам следует устанавливать на высоте 80-170 см от пола. Это предотвратит доступ к электрическому щитку. Если вы желаете изучить другие требования по установке электрического счетчика, тогда следует перейти в соответствующую статью.
11. Прокладывать проводку нельзя по поверхностям, которые будут подвергаться нагреву.
12. Выполнять проведение электромонтажных работ необходимо при температуре не ниже -15 градусов.
13. Номинал розеток должен составлять 16 А.
14. Во влажных помещениях степень защиты должен быть IP Это требование можно считать актуальным для ванных, кухни или бани.
15. Минимальная высота установки розетки от пола должна составлять не менее 30 см.
16. Для каждой комнаты следует выполнить не менее одной точки освещения.
17. В ванную комнату вам необходимо провести отдельную линию электропроводки. Также линия должна быть оснащена автоматическим выключателем.
18. Домашняя сеть должна состоять из трех групп.
19. Если вы выполняете монтаж проводки в полу, тогда по правилам допускается выполнять не более двух поворотов.
20. Если вы выполняете крепление подрозетника, тогда запрещается использовать монтажную пену.
21. Нельзя штробить перекрытия и стены с пустотами.
22. На ванной нельзя выполнять установку бра. Во время испарения влаги светильник может просто лопнуть.
23. В деревянных домах следует использовать только негорючий кабель.
24. Во время проведения монтажа электрической проводки запрещается использовать провод ПУНП.

Это все требования по монтажу электропроводки в частном доме или квартире. Как видите с кирпичными домами проблем будет намного меньше чем с деревянными.

Соединение провода и выбор сечения

Во время выбора проводов вы также можете столкнуться с определенными запретами к которым относят:

1. Место ответвления провода в дальнейшем не должно подвергать механическому воздействию. Изоляция в месте соединения должна быть прочной и соответствовать всем требованиям.
2. Провода, которые прокладывают внутри стен обязательно должны иметь запас прочности.
3. Коммутацию жил в трубах выполнять запрещается. Все соединения необходимо выполнять только в распределительных коробках.
4. Выполнять скрутку провода категорически запрещено. Лучше использовать специальные элементы, которые предназначены для соединения провода.
5. Выполнять соединение алюминия с медью допускается только в распределительных коробках.

Это были основные требования к соединениям электропроводки в жилых и производственных помещениях. Теперь вы можете ознакомиться с таблицей, в которой указано минимальные сечения жил для электромонтажных работ.

Также вам необходимо постараться выбрать правильное сечение кабеля. Выполнить необходимый расчет вам поможет наш калькулятор по расчету сечения кабеля. Теперь вы можете просмотреть видео, в котором указаны правила пожарной безопасности.

Это все современные требования к электропроводке в частном доме и квартире. Как видите, на данный момент есть огромное количество нюансов, которые следует учесть.

Читайте также: ошибки при монтаже электропроводки.

Методы монтажа и электромонтажа при электромонтажных работах

4 Основные методы электромонтажа

Существует несколько основных методов электромонтажа, о которых должен знать каждый электрик. Глубокие знания и практический опыт могут помочь специалистам в решении любых проблем с электричеством. Ниже приведены некоторые из наиболее применяемых методов проводки.

1. Оболочка и крышка Проводка

В этом типе проводки кабель проходит через деревянный кожух с параллельными канавками, появляющимися через равные промежутки. Предполагается, что корпус будет крепиться к стенам или потолку с помощью винтов. Затем он будет полностью закрыт крышкой для защиты проводов. Эта система считается довольно дорогой, но существует огромная вероятность риска короткого замыкания, что может привести к пожару. Подрядчикам-электрикам необходимо заранее отслеживать возможные опасности. Лучший способ справиться с проблемами бомбардировки — это использовать программное обеспечение для планирования строительства.

Ниже перечислены материалы, используемые для проводки в кожухе:

· Провода с изоляцией из ПВХ или ВИР

· Заглушка (из дерева или пластика)

· Заглушка или соединения кожуха

· Защитная оболочка (из дерева или пластика)

Преимущества этого типа схемы электропроводки:

· Прочная и долговечная электропроводка

· Недорогая и простая в установке

· Возможность любой модификации электропроводки

· Защита от пыли, дождя, дыма и пара

· Отсутствие риска поражения электрическим током благодаря колпачку и оболочке

2. Кабельные скобы

Здесь используются кабели с изоляцией из ПВХ. Кабели будут крепиться непосредственно к стенам с помощью деревянных, фарфоровых или пластиковых накладок. Все будет установлено с разным интервалом, обычно 6км. отдельно. Эта проводка доступна по цене, но обычно достаточно хороша для временного применения. Он даже не подходит для электропроводки в жилых помещениях.

Ниже перечислены некоторые из наиболее распространенных материалов, используемых в кабельных скобах:

· Всепогодные кабели

· Набор винтов

· Провода с изоляцией из ПВХ или ВИР

· Пластмассовые или фарфоровые скобы (2-3 канавки)

Этот тип проводки имеет некоторые преимущества:

· Восток для обнаружения неисправностей

· Простота ремонта

· Простота добавления и изменения

· Простая и дешевая электропроводка

3. Реечная электропроводка

Одним из наиболее важных методов электромонтажа, применяемых сегодня, является реечная электропроводка. В этой проводке изолированные провода будут проходить через деревянные рейки. Рейки крепятся к стенам и потолкам с помощью шурупов или дюбелей. Кабели крепятся непосредственно к рейкам. Также используются зажимы для звеньев, которые крепятся устойчивыми к ржавчине гвоздями.

Основные материалы, используемые для прокладки рейки:

· Тросы TRS или CTS

· Зажим с пряжкой из луженой латуни (зажим для звеньев)

· Латунные штифты

Преимущества этого типа схемы прокладки кабелей перечислены ниже:

· Монтаж намного проще

· Внешний вид намного лучше

· Более низкая стоимость материалов

· Простая и гибкая настройка

· Меньшая вероятность утечки тока

4. Кабелепровод

Кабели из ПВХ часто используются в кабелепроводах. Если трубы проходят через потолки и поверхность стен, лучшим термином является поверхностная разводка кабелепровода. С другой стороны, если трубы проходят внутри поверхности стены и она будет покрыта штукатуркой, это называется скрытой проводкой. Поверхностная проводка используется в основном в промышленных целях для соединения тяжелых двигателей. Наконец, скрытая проводка используется в жилых помещениях.

· Материалы, используемые для электропроводки:

· Металлический кабелепровод (класс A и B)

· Неметаллический кабелепровод

· Кабели с изоляцией из ПВХ или ВИР

· Муфта

· Винты

· Жесткая стяжка со смещением

0-0-09 · 2 2

Основные преимущества этой проводки:

· Самая безопасная проводка из всех

· Отсутствие риска механического износа или возгорания

· Отсутствие риска повреждения изоляции кабеля

· Долговечность и отсутствие риска шок

Ключевые выводы

Если вы занимаетесь электромонтажными работами, очень важно иметь представление о проводке, иметь более глубокое понимание, знания и практический опыт. Таким образом, вы можете лучше реализовать любые электромонтажные работы, необходимые в проектах. Всегда помните, что электрическая проводка должна быть установлена ​​безопасно и правильно в соответствии с электрическими стандартами и правилами.
