Замена электропроводки в доме или квартире своими руками + фото и видео

При этом всем мы редко задумываемся о том, что такое большое количество техники в доме создает большую нагрузку на электросеть, электропроводку, будь то частный дом или квартира.

В современных зданиях, электроснабжение проведено с учетом нынешних потребностей в электроэнергии. Проводка в зданиях старше 20-ти лет не рассчитана на такие нагрузки, поскольку в то время надобности в таких мощностях не было.

При эксплуатации электропроводки есть и другие факторы безопасности. Изоляция проводки, со временем теряет свои качества . Под воздействием температур и времени, изоляция электропроводки рушиться, что нередко приводит к печальным последствиям. Согласно статистическим данным большой процент пожаров возникает именно по причине старой электропроводки. И в целях безопасности, старую проводку следует заменять во время, не дожидаясь, мягко говоря, неприятных последствий.

Как выбрать сечение и марку кабеля

Перед тем как приступить к замене электрической проводки, нужно определить

сечение и марку кабеля .

Виды кабеля для проводки

В жилых зданиях, для монтажа электропроводки применяют два вида кабеля, алюминиевый или медный. По всем техническим параметрам, медный провод превосходит алюминиевый, но есть одно но, медь сильно окисляется, по этому в местах соединения такого провода его покрывают припоем ( другими словами – лудят).

Сечение кабеля для проводки

Далее, важным параметром при выборе кабеля электропередачи есть величина сечение кабеля. Большая площадь сечений электрического кабеля обеспечивает высокую потребляемую мощность, другими словами, мощность которую может выдержать кабель, напрямую зависит от его толщины. Для технических зданий специального назначения, сечение кабеля рассчитывают индивидуально. А для зданий жилого типа установлены специальные нормы, и площадь сечения по ним составляет:

скрытая электропроводка:

1,5 мм2 – медный провод;

2,5 мм2 – алюминиевый провод;

открытая электропроводка:

2,5 мм2 – медный провод;

4 мм2 – алюминиевый провод.

Демонтаж старой электропроводки

После того как необходимая марка кабеля выбрана, производится демонтаж старой электропроводки, сетевое напряжение, конечно, должно быть отключено.

По способу монтажа электропроводка бывает

По способу монтажа электрического кабеля различают открытую и скрытую электропроводку.

Открытая электропроводка

Открытый провод монтируют на поверхность стены, данный способ монтажа используют в основном в деревянных зданиях.

Скрытая проводка

Скрытую проводку используют в железобетонных и кирпичных зданиях, такую проводку укладывают в специально проделанные каналы, после чего их заделывают раствором.

Демонтаж скрытой электропроводки гораздо более трудоемкий процесс, чем демонтаж проводки открытой. Связано это с тем, что скрытую проводку чаще всего наглухо цементируют. Чтобы в будущем облегчить процесс демонтажа скрытой проводки, ее укладывают в железные или пластиковые трубы, которые скрывают в стене под слоем цемента.

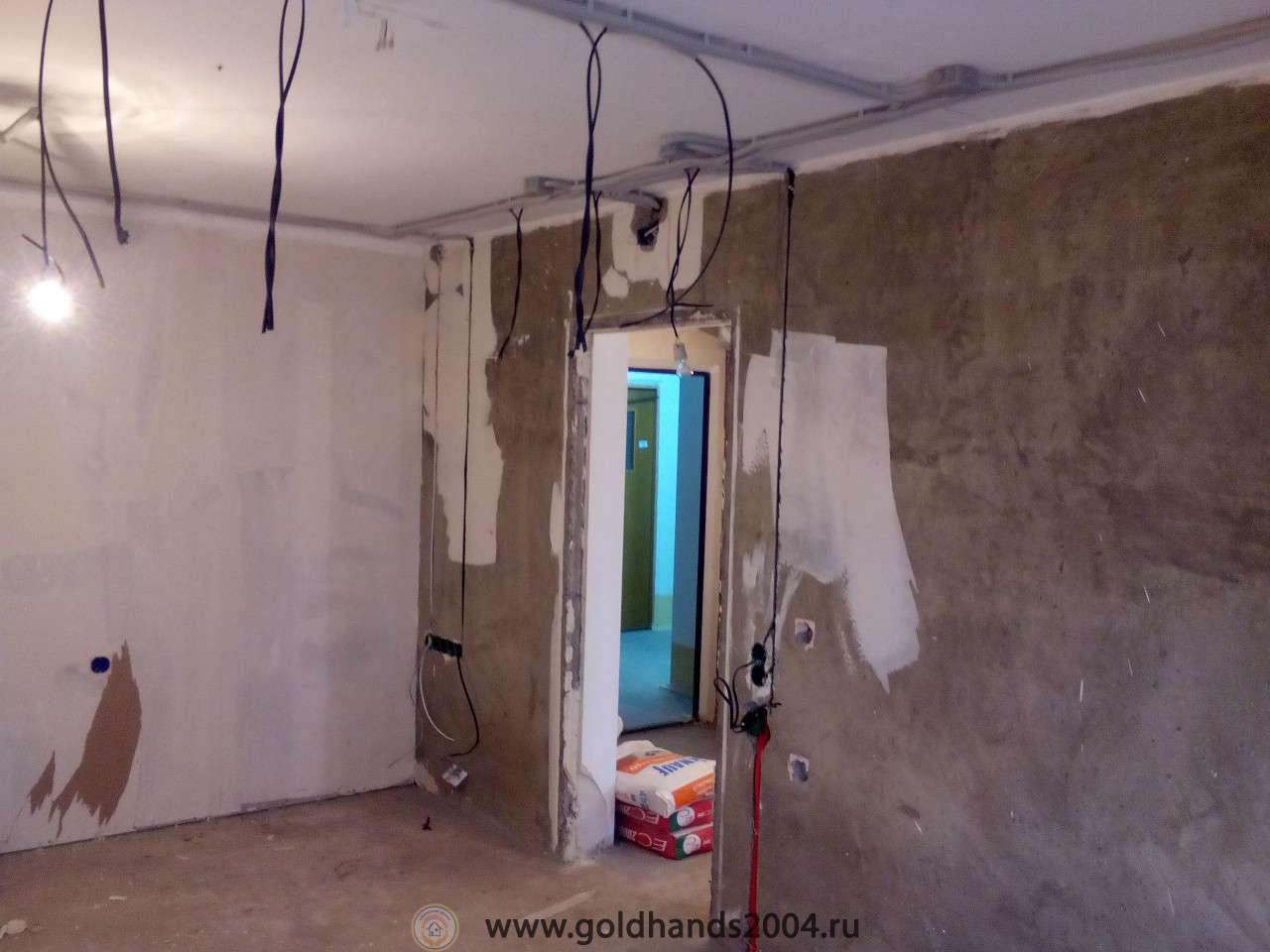

Монтаж электрической проводки

Разметка новых электроточек и электролиний

После удачного демонтажа старой проводки, производится разметка новых электроточек и электролиний. Для этого, соответственно, нужно заранее определить месторасположения всех бытовых приборов. Часто в помещениях жилых зданий, розетки и выключатели размещены так, что в плане комфорта и эстетики не всегда удовлетворяют запросы владельцев. И по этому новые розетки нужно разместить так, чтоб они были скрыты бытовой техникой в будущем, а выключатели отлично вписывались в дизайн интерьера и были легко доступны.

Каналы в стенах для электропроводки

Что бы подвести кабель к электроточкам, можно использовать старые, и дополнительно сделать новые каналы в стенах. Если стена кирпичная, да и еще покрыта толстым слоем цемента, то проблем с новыми каналами возникнуть не должно, но если стена железобетонная то для такой работы понадобится специальный инструмент, так называемый штроборез.

Размещение каналов для электропроводки

Размещают каналы для укладки кабеля параллельно и перпендикулярно потолку, это делается для того, что бы можно было легко определить, где проходит кабель, когда придется проводить сверлильные работы.

Соединения электропроводки

Соединять электрическую проводку можно только в специальных коробках для соединения. Нельзя соединять алюминиевый и медный провода вместе, так как это уже будет гальваническая пара, такое соединение будет быстро нагреваться и даже искрить. Но если такого соединения избежать нельзя, то нужно использовать специальные переходники, или пропаять участок соединения медного провода.

Тестирование новой электросети

По завершении укладки всей электропроводки, и после того как произведены все соединения, нужно проверить всю систему на отсутствие короткого замыкания. Такую проверку проводят при помощи прибора под названием тестер. И только после того как такая проверка произведена и никаких замыканий не выявлено, электропроводку подключают к системе подачи электроэнергии. После этого проверяется работоспособность всех розеток и выключателей с помощью тестера или фазового индикатора.

Заделка каналов с электропроводкой

По завершению всех проверочных работ, все каналы с электропроводкой заделывают раствором, так чтобы швы не были заметны.

Совет

Стоит заметить, что работы по монтажу электропроводки, есть работой с повышенным риском для здоровья, и по этому лучше будет, если вы обратитесь к специалисту в данной области.

Но уж если вы взялись сами за эту работу, то возьмите себе за правило не работать с электричеством в одиночку, пускай один человек будет с вами постоянно во время работы для подстраховки.

Монтаж электропроводки в частном доме, правила монтажа, фото и видео

Рассмотрим главные моменты, учитываемые в разработке плана монтажа электропроводки как открытого типа, так и закрытого, а также основные нюансы, которые могут возникнуть при самостоятельном монтаже электропроводки. Монтаж электропроводки в частном доме


Правила монтажа электропроводки

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.
Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.




Нормы безопасной прокладки электропроводки

В помещении, размером 6 м2, по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой электропроводки допускается во всех помещениях для приготовления пищи, кроме кухонь квартир. Установка открытой проводки в этих помещениях запрещена.

Сноски из ПУЭ на счет правила монтажа электропроводки в частном доме открытого типа:
ПУЭ 7. 1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

Заземление и зануление

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей. Монтаж электропроводки в частном доме должен быть проверен после монтажа прозвонкой и тестированием нагрузочной способности проводки.


Суммарная мощность и расчет нагрузки

Как правило, суммарная мощность нагрузки всех бытовых электроприборов не превышает 30-35 кВт. После того как вы подсчитаете суммарную мощность нагрузки всех приборов выберите площадь сечения жил алюминиевого вводного кабеля из следующих расчетов:

  • 10 мм² – 16-17 кВт и 30-31 кВт при трехфазной сети;
  • 16 мм² – 21-22 кВт и 38-39 кВт при трехфазной сети;
  • 25 мм² – 30-35 кВт и 52-53 кВт при трехфазной сети.

 Расчеты выше представленные являются самыми ходовыми сечениями вводного кабеля для правильного монтажа электропроводки в частном доме. Кабель с большим сечением с этой целью для среднестатистической семьи просто не понадобится.

 При расчете суммарной нагрузки не забываем и о периферийных потребителях таких как: баня, сауна, гараж, прочие хозяйственные постройки и наружное освещение.

 Использование алюминиевых проводов при выполнении внутреннего монтажа электропроводки в частном доме не оправдывается абсолютно ничем, ну или кроме сомнительной экономии на материале. Правильный монтаж электропроводки в «современном» частном доме выполняется исключительно медными проводами. Исходя из того, что все розетки в частном доме, согласно правилам электробезопасности, должны обладать заземлением, правильней ну и, конечно же, удобней всего делать разводку трехжильным медным проводом («фаза», «ноль», «земля») в двойной термоизоляции. К заземлению линий освещения конкретных требований нет, исключение составляют только световые приборы, которые используются в помещениях с повышенной влажностью, таких как ванная, баня, сауна, и к наружному освещению. Правильным монтажом электропроводки в частном доме будет, когда линии питания осветительных приборов и розеток выполняются раздельно.


Виды монтажа электропроводки в частном доме

При любом из способов монтажа электропроводки в частном доме – как открытом, так и скрытом, все соединения проводов следует выполнять исключительно в распределительных коробках, доступ к которым необходимо оставить свободным для дальнейшего проведения ревизий, если на то возникает необходимость, а она рано или поздно возникнет, поверьте на слово. Соединение проводов электропроводки методом скрутки, а тем более – без использования распределительных коробок, крайне критически и недопустимо при скрытом монтаже электропроводки в частном доме: определение и дальнейшее устранение причин отсутствия электричества в таком случае становится «геморроем вселенского масштаба».

 Естественно практически все эти требования к правильному монтажу электропроводки в частном доме касаются и городской квартиры, но монтаж электропроводки в квартире это уже наша следующая статья.

И, наконец, то мы пришли к главному: если прежде при проведении работ с электричеством высшим пилотажем для вас было – вкручивание лампочек, то приступать к монтажу электропроводки в частном доме своими руками, наверное, не стоит – обратитесь к специалистам пожалейте себя и свой дом!!!


Видео о монтаже электропроводки в частном доме

Читаем дальше – узнаём больше!


Оценка: 2. 5 из 5
Голосов: 166

Электропроводка в кабель канале – Электрика своими руками

О проводке в кабель канале

Чем так привлекательна, открытая электропроводка в кабель канале?

Во-первых, монтаж такой проводки не требует грязных строительных работ по устройству штраб, разводка силового кабеля делается быстро и после работ не нужны отделочные работы.

Во-вторых, до электропроводки в кабель канале легко добраться для ремонта, а также легко добавлять новые линии электропроводки, в случае надобности.

Это особенно интересно, если полностью меняется напольное квартиры и как следствие нужно менять квартирные плинтуса. Например, выбрав линолеум, как новое покрытие пола, можно закрыть стык линолеума и стены плинтусом с кабель каналом, который отлично скроет новую или дополнительную электропроводку. Под все виды линолеума: бытовой, коммерческий, полукоммерческий вы легко подберете плинтус с кабель каналом близкий по цвету и дизайну постеленному линолеуму.

Состоят кабель каналы из основания и крышки. Соединяются элементы кабель канала с помощью специальных аксессуаров. Степень защиты IP кабель каналов IP 20 (основание перфорировано) или IP 40 (гладкое основание). Есть короба с IP 44, с повышенной влагозащищенностью.

Для электропроводки квартиры используются, так называемые, миниканалы. Изготавливаются они из самозатухающего пластика ПВХ, необязательно белого цвета. Комплексные системы кабель каналов с встраиваемыми розетками и выключателями используются, в основном, для офисной проводки и организаций рабочих мест. Хотя возможны варианты.



офисная система кабель каналов

Плюсы электропроводки в кабель канале

  • Легкий монтаж;
  • Эстетичный внешний вид;
  • Разнообразный цветовой дизайн;
  • Есть комплексные системы кабель каналов, с силовыми и слаботочными розетками.

Особенности монтажа кабель канала

Электропроводка в кабель канале не обязательно должна выполняться по правилам разводки электропроводки в квартире. Основное в прокладке  кабель канала это нормальный внешний вид. Для меня, нормальный внешний вид открытой электропроводки это монтаж кабель каналов параллельная полу и углам  в комнате.

Теперь о высоте монтажа. В квартире разумная высота прокладки кабель каналов для розеток 30 – 40 см. Более красиво смотрится прокладка миниканала над или вместо плинтуса с установкой специальных розеток встраиваемых в короб при помощи рамок-супортов или отводов.

Также, если же вы планируете использовать кабель каналы только для прокладки проводов или кабелей для электропроводки, то кабель каналы можно прокладывать у пола, вместо или поверх плинтусов. Так, например, организована электропроводка в двух подъездных домах серии П3.

Вообще говоря, нет никаких четких правил или каких-либо ограничений по установки кабель каналов в квартире. Правило только одно, чтобы внешний вид установленного кабель канала не портил внешний вид квартиры.

Система кабель каналов с розетками установлеными над каналом.

Вообще говоря, использовать кабель канал для электропроводки квартиры можно в двух вариантах. Первый – всю проводку квартиры или ее часть сделать из комплексной системы кабель каналов, включающей короба, аксессуары и встраиваемые в короба розетки и выключатели. (Фото)

кабель канал с встроенными розетками

Второй вариант, это дополнительная розетка или выключатель в квартире. (Фото)

Использование миниканала для дополнительного блока розеток кухни

Аксессуары кабель канала

Прежде, чем говорить о монтаже кабель канала остановимся на аксессуарах для кабель канала. Аксессуары это соединительные элементы, разветвления и элементы поворотов кабель каналов.

Название аксессуаров

Электропроводка в кабель канале – этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

  1. Схема электропроводки;
  2. Чертеж  прохождения кабель канала;
  3. Покупка кабель канала с аксессуарами;
  4. Разметка трассы кабель канала;
  5. Подготовка  кабель канала к монтажу;
  6. Монтаж кабель канала по размеченной трассе;
  7. Прокладка и закрепление кабелей в канале;
  8. Закрыть крышки кабель канала;
  9. Установка розеток и выключателей.

Схема электропроводки

Схема электропроводки должна у вас быть на руках. И не важно, закажите вы ее у профессионалов или сделаете сами.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны. Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам.

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.



Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами. Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно.

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

  • Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
  • Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
  • Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.
держатели проводов в кабель канале с разделителем.разделение силовых и слаботочных кабелей

Установка розеток и выключателей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Дополнительная электропроводка в кабель канале

Сразу пример. Например, вам нужно поставить дополнительную розетку на кухне, в которой уже сделан ремонт. Как это сделать, чтобы не испортить ремонт и сохранить эстетику. На помощь придет электропроводка в кабель канале. Здесь все очень просто.

Вариант 1.

Кабель канал и розетка от разных производителей. На фото показан этот вариант. Короб покупаете отдельно, розетку для открытой проводки любой другой фирмы. Монтируете кабель канал. Прокладываете провод. Ставите розетки. Закрываете крышки.

Вариант 2.

Покупаете часть комплексной системы кабель канала. Ставите и радуетесь красивому внешнему виду. Как видите на фото, вопреки мнению, что офисные системы кабель каналов в квартире не стоит использовать, при удачной ее прокладке и в квартире она смотрится достойно, а главное это очень удобно.

Как делать не недо

Не мог не опубликовать фото электропроводка в кабель канале которую так делать не надо.

©Ehto.ru

Статьи по теме

Поделиться ссылкой:

Похожее

2019 Руководство по низковольтной проводке – Новое строительство

Даже в 2019 году, когда будут доступны все беспроводные устройства, важно понимать, какие низковольтные провода следует использовать при строительстве нового дома. Этот документ, Руководство по подключению низковольтных проводов 2019 г., объяснит , что это за провода, где их следует прокладывать и почему.

Подробнее …

The Smart-ER Home: руководство для начинающих о том, какими должны быть умные дома >>>

Структурированные кабельные системы

Структурированные кабельные системы – это название, данное инфраструктуре низкого напряжения используется в жилищном строительстве.Например, он обычно состоит из проводки, разъемов, распределительных панелей и устройства сетевого интерфейса (устройства, которое коммунальное предприятие или поставщик устанавливают в вашем доме для оказания своих услуг). Эти системы используются для поддержки домашних сетей, аудио, видео, безопасности и домашней автоматизации. Мы рассмотрим каждый из них и объясним, какие провода нужно проложить, чтобы должным образом удовлетворить потребности современного дома.

Структурированные мультимедийные шкафы

Структурированные мультимедийные шкафы – это распределительная панель для домашней низковольтной проводки.Это закрытая коробка, где все низковольтные провода заканчиваются, чтобы они были защищены от повреждений и не пачкались и не запылились. В идеале этот корпус для носителей, защитная панель и стойка для носителей должны находиться в непосредственной близости друг от друга. Это избавляет от необходимости прокладывать между ними длинные соединительные кабели.

Медиа-панель открыта

Медиа-панель закрыта

Эти корпуса бывают разных размеров. Всегда лучше иметь более чем достаточно места, по этой причине я использую 42-дюймовую версию.

Корпус

Типы проводов

Сначала давайте познакомимся с различными типами низковольтных проводов, которые наиболее часто используются при электромонтаже в новом доме.

Кабель Cat6

Самым распространенным типом низковольтной проводки, используемой в домашних условиях, является неэкранированная витая пара или для краткости UTP. UTP имеет четыре пары проводов, всего восемь. Как следует из названия, вокруг проводов нет заземленного экрана, и пары скручены вместе.Скручивание помогает предотвратить передачу сигнала на одном проводе на другой провод, что называется перекрестными помехами. Это позволяет уменьшить помехи и увеличить полосу пропускания. Категории определяют максимальную пропускную способность, с которой может справиться кабель. Кабели категории 6 или 6a сегодня наиболее часто используются в домах. Категория 6 подходит для 10 Гбит / с на расстоянии до 40 метров, тогда как Категория 6a может поддерживать 10 Гбит / с на расстоянии до 100 метров.

Bulk Fiber Cable

Если необходимо проложить сетевой кабель на расстояние более 100 метров (300 футов), потребуется оптоволоконный кабель .Это имеет место в некоторых более крупных домах или если необходимо провести сетевой провод к внешнему зданию. Оптоволоконный кабель не так распространен в жилых помещениях, но он может быть хорошим вариантом, если вы столкнетесь с ограничениями по длине медных кабелей. Причина, по которой это не используется так часто, заключается в том, что с ним сложно работать и требуются специальные инструменты для обжима и разъемы, которые могут быть дорогими. Это кабель со стеклянными волокнами, которые используются для передачи света вместо электричества.Поскольку он использует свет вместо электричества, он не подвержен перекрестным наводкам или внешним электромагнитным помехам. По этой причине это может быть единственная альтернатива для бега на длинные дистанции или бега с большим количеством помех.

14-4 Провод динамика

Провод динамика в основном используется для домашнего аудио и домашнего кинотеатра. Обычно это пара или две пары многожильных медных проводов. Класс этого кабеля – AWG или American Wire Gauge. Чем меньше число, тем толще провод и тем больше мощности он выдерживает.Вы часто будете видеть это в виде AWG / Number of Wires. Например, 12/2 – это два провода 12 AWG в одном кабеле. При принятии решения, какой калибр использовать провод, необходимо учитывать номинальную мощность и расстояние. Для большинства приложений я рекомендую использовать 14/4 провод . Две пары можно получить, объединив провода, если у динамика всего два входа. Некоторые динамики имеют отдельные входы для твитера и вуфера. В этом случае можно использовать все четыре провода.

Провод термостата

Провод термостата представляет собой кабель, состоящий из двух-семи сплошных медных проводов 18 AWG.Как следует из названия, его часто используют для подключения термостата к печи и / или кондиционеру. Однако он также очень полезен в других приложениях, как мы увидим позже в этом документе.

RG6UQ

Коаксиальный кабель , как его сокращенно называют, имеет один сплошной медный провод для изолированной жилы, окруженной одним или несколькими заземленными экранами. Заземленные экраны обычно представляют собой комбинацию алюминиевой фольги и / или плетеной проволочной сетки. Чаще всего он используется для передачи высокочастотных сигналов на большие расстояния.Есть много разных типов коаксиальных кабелей. Хотя первоначальное определение пришло от военных, которые больше не используют их, они были настолько распространены, что используются до сих пор. Типы обозначаются RG – # / xx. Я не буду описывать их все, но самые распространенные коаксиальные кабели, которые можно найти в доме, – это RG-59 / U, RG-6 / U и RG-6 / UQ. Тип описывает размер сердечника и экрана вокруг сердечника. RG-59 / U имеет сердцевину 0,64 мм и одиночный экран; RG-6 / U имеет сердечник 1,024 мм с двойным экраном; в то время как RG-6 / UQ имеет 1.Сердечник 024 мм и четырехкратный экран.

Охранная проволока

Охранная проволока бывает разных форм. Он может иметь многопроволочные или одножильные медные жилы. Обычно он бывает 18 и 24 AWG с двумя или четырьмя проводниками. Его часто используют для проводки: клавиатур, датчиков присутствия, дверных и оконных датчиков и датчиков дыма. Поставляется как в экранированном, так и в неэкранированном вариантах. Вот несколько примеров: 22/2, 22/4 18/2 18/4.

Наконечники

  • Старайтесь, чтобы провод низкого напряжения находился на расстоянии не менее 12 дюймов от электрических проводов
  • Избегайте прокладки проводов низкого напряжения параллельно электрическим проводам
  • Если провода низкого напряжения должны пересекать электрические провода, они следует делать это под углом 90 градусов.

Электрический низковольтный комбинированный блок

Используйте эти блоки в любом месте, где телевизор будет крепиться к стене. Они могут удерживать электрические провода и провода низкого напряжения. Установите его так, чтобы он не мешал креплению телевизора, а был спрятан за ним. Установите его так, чтобы в той же полости стены находилась коробка низкого напряжения. Таким образом, можно легко проложить кабель HDMI между телевизором и мультимедийным устройством.

Используйте эти коробки для всех остальных низковольтных проводов, где требуется коробка.Устанавливайте их на той же высоте, что и электрические коробки. Для большинства охранных датчиков, динамиков и некоторых других устройств коробка не требуется. В таких случаях проволока просто выходит из гипсокартона.

Блок низкого напряжения

Скобы для нескольких кабелей

Используйте эти скобы для нескольких кабелей, чтобы упорядочить провода. Они будут работать как по горизонтали, так и по вертикали.

Используйте эти настенные пластины с краеугольным камнем для красивой чистой отделки. Они бывают с разным количеством лунок. Гнезда Keystone, которые вставляются в них, бывают практически любой необходимой конфигурации.Разъемы Cat 6, F для RG-6, HDMI и телефона – вот лишь несколько примеров.

Настенные пластины Keystone

Сеть

Сеть

Поскольку так много устройств являются беспроводными, часто думают, что нет необходимости прокладывать сетевые провода. Однако кабель Cat 6 стоит относительно недорого, и всегда лучше, чтобы проложил больше, чем может показаться необходимым, пока стены открыты. Проведите сетевые провода в любое место, где будет устройство, которому требуется большая пропускная способность.Например, медиа-сервер или резервный сервер.

Что использовать …

  • 1

    Четыре кабеля Cat 6 от корпуса мультимедиа до места, где будут подведены инженерные сети, используются для Интернета, телефона и будущих нужд.
  • 2

    Четыре кабеля Cat 6 от корпуса носителя до места гнезда в офисе, используемые для компьютеров, устройств резервного копирования, телефонов, беспроводных маршрутизаторов и т. Д.
  • 3

    Два кабеля Cat 6 от носителя корпус к гнезду в каждой спальне, используется, если когда-либо возникает необходимость в проводном подключении к Интернету.
  • 4

    Один Cat 6 от корпуса мультимедиа до места, где будет расположена база стационарного телефона.
  • 5

    Четыре Cat 6 от мультимедийного шкафа до каждого места, где будут мультимедийные устройства (AppleTV, Xbox, PlayStation и т. Д.)
  • 6

    Два Cat 6 от мультимедийного отсека до каждого телевизора место нахождения. Это не то же место, что и # 5, они должны идти к фактическому местоположению телевизора на стене. Их можно использовать для подключения к Интернету на SmartTV или для передачи видео с других устройств.
  • 7

    Если в доме будет домашняя автоматизация, аудио / видео, аудиосистема для всего дома, охранное и другое оборудование, все это должно быть размещено в централизованной стойке для оборудования. В этом случае также должно быть несколько кабелей Cat 6 от корпуса мультимедиа до стойки для оборудования.

Аудиосистема для всего дома

Потолочный динамик

Различные аудиосистемы для всего дома имеют разные требования к проводке. Если точная система не была выбрана, подключите ее максимально гибко.

Электропроводка домашнего кинотеатра будет рассмотрена в другом посте .

Что запускать …

  • 1

    Один провод для динамика 14/4 от мультимедийной панели к месту регулятора громкости / клавиатуры в каждой зоне, а затем к динамикам для этой зоны. Оставьте проволочную петлю на месте регулятора громкости / клавиатуры.
  • 2

    Один кабель Cat 6 от мультимедийной панели к каждой клавиатуре. Если в вашей домашней аудиосистеме есть цифровые клавиатуры, им понадобится этот кабель.

Видео

TV

Большая часть требований к видео проводке выполняется в разделе сети. Тем не менее, для все же неплохо провести дополнительную проводку для видео.

Что запускать …

  • 1

    Один кабель HDMI от мультимедийного устройства к телевизору
  • 2

    Два RG-6 / UQ от мультимедийной панели к каждому телевизору для видеопотоков, таких как камера видеонаблюдения.
  • 3

    Два кабеля RG-6 / UQ для каждого местоположения мультимедийного устройства, используемых для поддержки старого кабельного или спутникового телевидения.

Безопасность

Система безопасности

Системы безопасности сильно различаются , поэтому лучше всего выбрать это заранее или позвонить в охранную компанию, чтобы обдумать это. Если это будет установка своими руками и система не была выбрана, тогда потребуется несколько проводов для поддержки частей системы.

Существует также множество различных типов камер видеонаблюдения, для которых требуется разная проводка. Лучше всего проложить достаточно проводов, чтобы они были как можно более гибкими.

Что запускать …

  • 1

    Один Cat 6 , один RG-6 / UQ и один 18/2 от корпуса мультимедиа до каждого места камеры. Это обеспечит максимальную гибкость при выборе камер видеонаблюдения.
  • 2

    Один Cat 6 и один 18/4 от корпуса носителя или панели безопасности до каждого места, где будет клавиатура.
  • 3

    Если будут проводные датчики, запустите экранированный 18/4 в эти места.

Домашняя автоматизация

Контроллер домашней автоматизации

Какие провода проложены для поддержки домашней автоматизации, будет во многом зависеть от того, какие технологии домашней автоматизации планируются для дома.

Что запускать …

  • 1

    Автоматические жалюзи – Запустите и 18/2 от корпуса носителя к каждому окну, где будет автоматическое жалюзи
  • 2

    Клавиатура / Сенсорный экран Один Cat6 и один 18/2 от корпуса для мультимедиа в любое место, где будет клавиатура или сенсорный экран
  • 3

    Запустите и 18/5 от корпуса для мультимедиа в любое место, где есть будет светодиодная RGB-подсветка.См. Другие наши статьи об установке светодиодного освещения на потолке и поручней с светодиодной подсветкой.

Заключение

Я надеюсь, что это руководство поможет вам понять различные типы низковольтных проводов, где их следует прокладывать и почему. Даже в 2019 году важно проложить надлежащие низковольтные провода, пока стены вашего нового дома открыты.

Мы не рассмотрели все возможные сценарии низковольтной проводки для вашего дома. Например, будут провода термостата, которыми обычно занимается подрядчик по ОВК.

Прокладка низковольтных проводов в строящемся доме – это то, что каждый, обладающий небольшим ноу-хау, может сделать сам и сэкономить при этом много денег.

Если у вас есть вопросы, оставьте их в комментариях ниже, и я постараюсь на них ответить .

Справочное руководство по установке центрального пылесоса

Первым шагом является выбор центрального пылесоса. Есть три основных типа на выбор; Системы с бумажным мешком, системы циклонного действия (с ниспадающими фильтрами, картриджами или моющимися фильтрами) или системы истинного циклонного разделения.Блок обычно устанавливается в гараже, подвале, подсобном помещении, кладовой или грязевой комнате для удаления пыли и аллергенов из жилых помещений. Прочтите статьи в этом Учебном центре, чтобы узнать больше о центральных вакуумных блоках питания, доступных для вашей установки, или позвоните нам по телефону 1-800-221-8227, и мы будем рады обсудить ваши варианты.
Примечание. Для агрегатов True Cyclonic требуется вентиляция наружу. Другие блоки также могут иметь выход наружу.

Чтобы убедиться, что ваша центральная вакуумная система достигает каждой комнаты по всему дому, вы должны сначала определить количество приточных отверстий, которые вам понадобятся, и их расположение.Один впускной клапан может обслуживать 700-800 квадратных футов (63-72 кв. М). По возможности используйте только внутренние стены, чтобы вам не пришлось иметь дело с изоляцией, которая обычно встречается в наружных стенах.

Хорошие места расположены в центре в коридорах или стенах туалетов и / или дверных проемах. Не размещайте воздухозаборники за дверьми или мебелью. Используйте прибор для поиска стоек или заглушите стену, чтобы убедиться, что место для впускного клапана находится между стойками и что за стеновой панелью есть свободное пространство. Также проверьте другую сторону стены, чтобы убедиться, что на ней нет препятствий, таких как коммуникации и розетки.

Не устанавливайте воздухозаборник за дверью или в стене с дверцей карманного типа. Затем попросите помощника подержать конец шланга в предполагаемом месте для впускного клапана, а другой конец взять и пройти по комнате (комнатам). Если у вас нет помощника, используйте кусок шнура или веревки длиной 30 футов (9,15 м) – длины шланга. Вы хотите иметь возможность дотянуться до любого места от пола до потолка, даже если мебель мешает. Возможно, вам придется выбрать другое место или добавить еще один воздухозаборник, чтобы покрыть весь пол.Помните, что один входной патрубок обычно занимает около 700–800 квадратных футов (63–72 кв.м). Повторите этот шаг на каждом этаже вашего дома.

Поскольку над и под подошвой второго этажа есть готовые стены, установка впускных клапанов наверху может потребовать немного большей изобретательности. Есть несколько вариантов. Поместите впускной патрубок снаружи стены туалета, а затем пропустите трубку через стену, через внутреннюю часть туалета и вниз. Другой вариант – провести трубку вверх на чердак, затем поперек и вниз к входному отверстию.Еще одно решение – установить впускной клапан наверху прямо в пол.

Существующий дом: при выборе электрической головки впускной клапан должен находиться в пределах 6 футов (1,83 м) от электрической розетки. Переключатель на ручке посылает сигнал через «низковольтную» (24 В) проводку для включения и выключения блока питания.

Новое строительство: Если ваш дом находится в стадии строительства, вам следует подумать об использовании электрических розеток. В электрические клапаны встроены низковольтные и бытовые электропроводки, поэтому нет необходимости в ближайшей электрической розетке.Впускные клапаны следует устанавливать до того, как повесить гипсокартон. Монтаж должен быть согласован с электриком для прокладки электрического провода после установки трубок.

Чтобы убедиться, что пыль и грязь эффективно удаляются из жилых помещений в вашем доме, установите блок питания в пристроенном гараже. Если у вас нет пристроенного гаража, лучшим вариантом будет подвал, подсобное помещение, кладовая или грязевое помещение. Найдите место рядом с источником электричества, в котором будет достаточно места для циркуляции воздуха со всех сторон устройства.Вам понадобится специальная схема на 15 или 20 ампер. Обратитесь к руководству пользователя, чтобы узнать технические характеристики вашего устройства.

Шаг 5 – Планирование трубопровода

Перед установкой трубопровода для переноса пыли и грязи к силовому агрегату спланируйте свой маршрут. Прокладка трубопровода под черным полом, когда это возможно, упрощает работу с трубами и создает кратчайший путь между впускными клапанами и силовой установкой. Если трубка должна проходить рядом с водонагревателем или дымоходом, в целях безопасности и соответствия строительным нормам используйте металлические трубки центральной вакуумной системы для этой секции.Если трубка проходит в неотапливаемой, холодной или другой незащищенной среде, оберните ее изоляцией, чтобы предотвратить конденсацию и возможность засорения.

Шаг 6 – Установка центральных впускных клапанов вакуума

Установка впускного клапана в существующем доме
Сначала подготовьте стену, на которой будет установлен клапан.

Непосредственно под предполагаемым входным отверстием используйте отвертку с плоским лезвием, чтобы отклинить молдинг в сторону. Затем возьмите проволочную вешалку и отрежьте от нее длинный прямой кусок.Вставьте проволоку в патрон дрели, а затем, удерживая дрель вертикально под предполагаемым входным отверстием, медленно просверлите отверстие в полу рядом с плинтусом или там, где стена и пол пересекаются. Освободите проволоку из патрона сверла и оставьте ее в пилотном отверстии, чтобы она служила локатором. Затем идите в подвал и ищите проволоку, торчащую из потолка.

Теперь вы можете увидеть, где впускной клапан будет над вами.Измерьте расстояние от проволоки, чтобы найти центр подошвы и полости стены.

Примечание: Вы можете просверлить смотровое отверстие диаметром 3/4 дюйма (1,9 см), чтобы не врезаться в основание стойки или другие препятствия во внутренней стене. Затем, используя фонарик и / или зонд, осмотрите внутреннюю часть стены, чтобы убедиться, что нет никаких препятствий. Если есть препятствия, возможно, вам придется переместить входной участок. Если препятствий нет, просверлите отверстие диаметром 2-3 / 8 дюйма в нижней части полой стены через подошву.Обязательно прорезайте между стенами. Вакуумная трубка имеет диаметр 2 дюйма, поэтому отверстие даст вам место для манипуляций с трубкой и проводом низкого напряжения. Если вы используете трубы PVC Schedule 40, просверлите отверстие диаметром 2–5/8 дюйма. Опять же, проверьте, нет ли препятствий, используя фонарик и длинный шланг. Если нет никаких препятствий, вернитесь наверх и отметьте место входа на стене. Для этого измерьте расстояние от пола до центра розетки в розетке, прилегающей к месту ввода.На предлагаемом водозаборном участке отмерьте от пола такое же расстояние. Это будет центр вашего впускного клапана. При желании можно расположить входное отверстие на более удобной высоте. Некоторые домовладельцы предпочитают, чтобы воздухозаборник находился на уровне кончиков пальцев, на высоте около 30 дюймов от пола.

Далее устанавливаем собственно воздухозаборник

Возьмите кронштейн для настенного монтажа, отрежьте или отломите фланец новой конструкции и утилизируйте его. (В новой конструкции прибейте язычок к шпильке. См. «Установка впускного клапана новой конструкции».) Используйте уровень, чтобы убедиться, что монтажный кронштейн выровнен. Затем обведите контур монтажного кронштейна на стене. Верхний и нижний прорези имеют решающее значение, поскольку фланец будет опираться на эти области. Возьмите универсальный нож и отметьте линии. Затем с помощью канцелярского ножа или пилы для гипсокартона проделайте отверстие в гипсокартоне. ПИЛА ПО СУХИЕ СДЕЛАЕТ РАБОТУ ЛЕГЧЕ.

Присоедините короткий 90-градусный отвод к фланцу на задней стороне монтажного кронштейна. Примечание: Концы короткого отвода под углом 90 градусов отмечены для размещения стен разной ширины.Нанесите клей вокруг внешней стороны фланца монтажного кронштейна и поверните короткий 90-градусный колен на место. Убедитесь, что открытый конец обращен в направлении, в котором он будет встречаться с трубкой, обычно прямо вниз. (Если трубка должна идти от чердака, отверстие короткого 90-градусного колена будет направлено вверх.)

Никогда не наносите клей на внутреннюю часть фитингов или трубок. Наносите клей только на внешнюю сторону трубки. Это предотвратит образование препятствий клея, которые могут засорить вашу систему.

Бег около 6 дюймов (15.24 см) низковольтного провода через направляющее отверстие в монтажном кронштейне. Разделите провод на две жилы и снимите 1 дюйм изоляции с каждой жилы. Оберните жгуты по часовой стрелке вокруг винтов на задней стороне впускного клапана. Затяните винты. Теперь прикрепите груз к концу низковольтного провода и опустите его в подвал или в подвал.

Подготовьте длинную проволочную вешалку с одним концом, загнутым в виде крючка.Вставьте монтажный кронштейн в отверстие в стене … сначала вниз … затем вверх … центрируя его. Возьмите вешалку и вставьте загнутый конец в короткое 90-градусное колено, чтобы удерживать кронштейн на месте. Затем вставьте лицевую панель впускного клапана вдоль проволочной подвески в монтажный кронштейн. Вверните клапан на место. Снимите проволочный крючок.

Входные комплекты поставляются с длинным и коротким винтом, поэтому обязательно используйте короткий винт в отверстии, обращенном к колену, так как длинный винт может его проткнуть.Обязательно установите лицевую панель впускного клапана так, чтобы крышка открывалась вниз. Затем нанесите клей на трубку достаточной длины и направьте ее вверх через отверстие в подошве подошвы в короткий 90-градусный колен на задней стороне монтажного кронштейна. (См. Этап установки 6 для получения информации об установке трубок.)

НУЖНО БОЛЬШЕ ПРОСТРАНСТВА?

Если вы не можете найти полую стену или пространство между стенами недостаточно велико, есть две альтернативы: первая – провести трубку через скрытую область, например, внутри туалета, а затем пропустить трубку вниз. .(Другой альтернативой является напольный приточный патрубок.)

Чтобы пропустить шланг через шкаф, установите входное отверстие снаружи туалета и проведите шланг в шкаф и вниз через пол шкафа. Используйте стопорную муфту на монтажном кронштейне вместе с небольшим отрезком вакуумной трубы.
Установка на стене шкафа

Часто единственным практическим решением является установка вашей системы так, чтобы трубопровод проходил через стену в шкаф, а затем вниз через пол этого шкафа.Чтобы использовать этот метод, выберите подходящее место для впускного клапана вне туалета, соблюдая те же меры предосторожности, что и при обычной настенной установке. Затем, используя длинную вешалку, просверлите отверстие в обеих стенках (Рис. 01, показанный ниже). Держите провод строго горизонтально, чтобы внутренние и внешние отверстия совпадали друг с другом. Проверьте наличие препятствий внутри стены, согнув короткую проволоку для плечиков под прямым углом и закрутив прямоугольную деталь внутри стены. Если препятствий нет, просверлите отверстие диаметром 2-3 / 8 дюйма по горизонтали через обе стены.

Фиг.01


Увеличьте отверстие во внешней стене для размещения узла впускного клапана (лицевая пластина клапана и монтажный кронштейн), как описано в разделе «Установка впускного клапана». Внутри туалета просверлите пилотное отверстие в полу под отверстием в стене или в удобном месте поблизости, чтобы проверить, нет ли препятствий. Если препятствий нет, прорежьте в полу отверстие диаметром 2-3 / 8 дюйма. Пропустите низковольтный провод через отверстие в полу и через стену к внешней стороне туалета.Пропустите низковольтный провод через направляющее отверстие во внутреннем стенном шкафу (рис. 02, показанный ниже) и скотчем или стяжите низковольтный провод к этому узлу сразу за кронштейном.

Рис.02

Внутренний шкаф в сборе

Проденьте узел внутренней стены через отверстие в стене и расположите узел так, чтобы кронштейн был заподлицо с внутренней поверхностью стены. Подсоедините провода к клеммам низкого напряжения на задней стороне лицевой панели впускного клапана, как описано ранее.Прикрутите лицевую панель впускного клапана к настенному кронштейну (рис. 03, показанный ниже).

Фиг.03


Установка напольного клапана

Чтобы установить напорный впускной клапан, просверлите пилотное отверстие с помощью проволочной вешалки и проверьте место, как описано ранее. Если вы уверены, что предлагаемое место не будет заблокировано балкой или другим препятствием, прорежьте в ковре отверстие немного больше, чем ваше сверло 2-3 / 8 ”. Просверлите в полу отверстие диаметром 2-3 / 8 дюйма.Увеличьте проем для подключения низковольтных соединений. Соберите переходник для установки на полу и подсоедините провод низкого напряжения к впускному клапану. Проведите низковольтный провод в подвал. Прикрутите вентиль к полу. Повторяйте, пока не будут установлены все впускные отверстия.

Примечание: Хотя пластиковые впускные клапаны приемлемы, если их переустанавливать рядом со стеной, где на них никто не наступит, металлические напольные впускные клапаны обеспечивают дополнительную надежность.

Не устанавливайте напольные воздухозаборники там, где будет мебель.

Фиг.04

Установка в многоэтажном доме

В многоэтажных домах обычно требуется одно или несколько входных отверстий на каждом уровне. Вместо того, чтобы пытаться выровнять впускные клапаны от одного уровня к другому, проложите отдельную линию трубок от впускного клапана наверху до ответвления или до основной магистрали (рис. 05, показанный ниже).

В двухэтажном доме наверху под местом, которое вы выбрали для впускного клапана, вырежьте отверстие достаточно большого размера, чтобы можно было добраться до подошвы второго этажа.

Сделайте отверстие в стене низко для облегчения просверливания подошвы.

Вырежьте отверстие 2-3 / 8 дюйма в подошве подошвы. Установите впускной клапан, как было указано ранее. Затем из подвала вставьте отрезок трубы, достаточно длинный, чтобы через отверстие в подошве второго этажа можно было дойти до места для впускного клапана. Возможно, вам придется соединить несколько отрезков трубок. Измерьте и предварительно вырежьте эти части и проверьте их перед склеиванием. При нанесении клея действуйте быстро, чтобы предотвратить высыхание клея на верхнем конце трубки до того, как он достигнет фитинга на впускном клапане.

Никогда не наносите клей только на внутреннюю часть трубки.

Поднимаясь по лестнице, не забудьте направить локоть вниз.

Другие способы попасть наверх в вашем доме – через внутренние помещения туалетов или кладовых, под лестницей или через напольные отверстия. Если впускной клапан будет обслуживаться с чердака, могут потребоваться более короткие отрезки труб, соединенные муфтами, из-за ограниченного пространства наверху. Опять же, измерьте, проверьте соответствие и при склеивании работайте быстро, чтобы предотвратить высыхание клея до того, как трубка достигнет впускного клапана.

Установка VacPan

VacPan – очень популярный вариант для кухни, прихожей и ванн. Вот несколько советов по установке. Во-первых, определите наилучшее место для установки совка: под шкафом (рис. 06, показанный ниже) или в стене. Помните, что передний край VacPan должен прилегать к готовому полу.

Фиг.06

Установка VacPan под шкафом
Не приклеивайте короткие 90
Установка впускного клапана новой конструкции

Выберите место для впускного клапана и просверлите пилотное отверстие в полу.Спуститесь ниже, чтобы убедиться, что на пути трубопровода нет препятствий в настоящем или будущем, таких как балки пола, каналы отопления, водопровод, провода и т. Д. В месте расположения впускного клапана просверлите отверстие диаметром 2-3 / 8 дюйма в подошве. пластина. Отверстие должно быть на расстоянии 2 дюймов от стойки и по центру между передним и задним краями подошвы (Рис. 07, показанный ниже).

Фиг.07

Приклейте отрезок трубки к монтажному кронштейну в сборе. Отрежьте кусок низковольтной проводки, проденьте примерно 6 дюймов через верхнее направляющее отверстие для проводов в узле кронштейна шпильки и вдвое верните его обратно в коленчатое отверстие.Приклейте ленту к трубке на сборочном колене и снова близко к концу, и заправьте оставшуюся проволоку в нижнюю часть трубки. Привинтите Plaster Guard к лицевой стороне сборки (Рис. 08, показанный ниже).

Фиг.08

Пропустите нижнюю часть трубки через отверстие 2-3 / 8 ”и забейте монтажный кронштейн гвоздем на шпильку. Убедитесь, что центр входного отверстия находится на правильной высоте над уровнем пола, а трубопровод проходит под черным полом. Чтобы гвоздь или винт не попали в вакуумную трубку, установите защитные приспособления для гвоздей на подошву или верхние пластины рядом с трубкой.См. Этап установки 6. Установите трубки и завершите установку трубок в максимально возможной степени. После того, как стены будут отделаны и покрашены, можно снять штукатурные ограждения и установить приточные клапаны. На этом этапе может быть завершена система трубопроводов и установлен силовой агрегат.

Новое строительство
    1. Установите СТРОИТЕЛЬНЫЕ ПРОВОДНИКИ (1) через электрический РАЗЪЕМ одобренного типа (2) (входит в комплект) так, чтобы они выступали примерно на шесть дюймов из разъема. Вставьте разъем до упора в отверстие наверху ЭЛЕКТРОПРОВОДНОГО ОТСЕКА (4).Вставьте БЛОКИРОВКУ (3) и закрепите ее.
    2. Соедините провода от ПРИЕМНИКА ВПУСКНОГО КЛАПАНА (7) к выступающим проводам строительного провода с помощью КОННЕКТОРОВ ПРОВОДА №31 (8) (не входят в комплект).

ПРИМЕЧАНИЕ : Всегда помните, что белый провод к белому проводу и черный провод к черному проводу.

  1. Пропустите ПРОВОДЫ РЕЛЕ НИЗКОГО НАПРЯЖЕНИЯ (5) через отверстие в КРЫШКЕ LVT (6) и подсоедините к двум контактным винтам ЛИЦЕВОЙ ПЛАСТИНЫ ВПУСКНОГО КЛАПАНА (9).
  2. Вставьте лицевую панель впускного клапана (10) в МОНТАЖНУЮ ПЛАСТИНУ (11).Одновременно вставьте ЭЛЕКТРИЧЕСКИЕ ПРОВОДНИКИ (12) и разъемы (8) в ЭЛЕКТРОПРОВОДНИК (4). Открутите два винта, которые удерживают отсек проводки на месте. Вставьте верхнюю ЗАЖИМУ ДЛЯ ГОТОВОЙ СТЕНЫ (13) под головки винтов и плотно закрепите кабельный отсек и верхнюю скобу для готовой стены (13) МОНТАЖНЫМИ ВИНТАМИ (входят в комплект).
  3. Установите нижнюю ЗАЖИМ ДЛЯ ОТДЕЛКИ НА СТЕНУ (14) с помощью винтов (входят в комплект).
  4. Прикрепите лицевую панель впускного клапана (10) к монтажной пластине (11) с помощью двух ВИНТОВ (15) из комплекта поставки.
Законченное строительство

После трубы, был разрезан провод управления реле низкого напряжения, электрические провода здания и отверстие в стене:

  1. Снимите монтажную пластину ГВОЗДЕЧНЫЙ ФЛАНЕЦ (16). Используйте ножовку или надрежьте бритвенным ножом по пунктирной линии и отломите.
  2. Повторите шаг первый (из НОВОГО СТРОИТЕЛЬСТВА).
  3. Установить модифицированную монтажную пластину с приклеенным коротким 90 ° ELL в проем в стене.
  4. Повторите шаги 2-6 (из НОВОГО СТРОИТЕЛЬСТВА).

Вернуться к началу

Шаг 7 – Установка трубки

Установка центральной вакуумной трубки в существующих домах или новом строительстве

Начиная с самого дальнего от энергоблока входного патрубка, временно закрепите на месте НКТ основного магистрального трубопровода. Оберните петлю или низковольтный провод, чтобы создать подвесной ремень из гвоздя или потолочной трубы, чтобы удерживать трубку и удерживать ее на месте во время работы.

Вставьте отрезок трубки в нижнюю часть колена на впускном клапане в сборе.Сначала соедините секции трубок без клея, чтобы убедиться, что они подходят правильно. Отметьте соединения, чтобы их можно было собрать таким же образом. Помните, что трубка входит в фитинг примерно на 3/4 дюйма. Измерьте, разрежьте и удалите заусенцы из трубок, а также, используя колено 90 градусов, наденьте вертикальную линию трубки на основную горизонтальную линию. Во избежание потенциальных проблем с засорением при установке трубок и фитингов:

  • Сделайте прямые пропилы на трубке (подойдет труборез или торцовочная пила).
  • Удалите заусенцы с концов трубки.
  • Убедитесь, что трубка прилегает к заплечику фитинга без зазоров.
  • Приклейте только внешний край трубки перед сборкой в ​​фитинги.
  • Сдвинуть и скрутить трубу и фитинги вместе

Подсоедините трубки от дополнительных впускных клапанов к главной магистрали с помощью тройника (рис. 09, показанного ниже) и используйте зажимы, чтобы удерживать секции на месте. Обязательно установите тройник уборщика таким образом, чтобы он был направлен к силовому блоку (Рис. 10, показанный ниже)

Рис.09

Типовая установка под полом

Фиг.10

Направление тройника

Нанижите провод низкого напряжения при сборке трубки. Соедините или сращивайте низковольтные провода с помощью соединителей на каждом стыке или ответвлении трубки. Используйте кабельные стяжки для закрепления соединений. Чтобы убедиться, что полярность правильная; всегда подключайте провода одного цвета друг к другу – обычно медь с медью и серебро с серебром.Продолжайте, пока система трубок не будет завершена.

Создайте зажимы из дополнительных трубок, чтобы удерживать низковольтный провод на месте, или используйте кабельные стяжки.

Каменная или бетонная стена

Если вам нужно протянуть трубы через кирпичную или бетонную стену, возьмите напрокат перфоратор и / или кольцевую пилу для каменной кладки. Пропустите трубку и залатайте отверстие, когда установка будет завершена и система заработает правильно.Перед бурением проверьте местные строительные нормы и правила на наличие специальных правил проникновения межсетевых экранов. Код должен сообщить вам, требуются ли стальные трубы или противопожарные муфты для проникновения через брандмауэр.

Вернуться к началу

Шаг 8 – Установка блока питания

Прикрепите блок питания к стене на расстоянии шести футов от заземленной электрической розетки, убедившись, что он будет легко доступен для опорожнения емкости для грязи на расстоянии не менее 18 дюймов от пола. Для надлежащего охлаждения двигателя расстояние между блоком и потолком должно быть не менее 12 дюймов.(Рис. 12, показанный ниже) Не устанавливайте блок питания в местах, где температура окружающей среды регулярно превышает 120 градусов по Фаренгейту (48,9 градусов C).

При установке на штукатурку, стеновую панель или панельные стены убедитесь, что монтажные болты входят в стойки. При установке на блочную или бетонную стену просверлите отверстия сверлом по камню и вставьте пластмассовые или свинцовые анкеры. В качестве альтернативы креплению на бетонных стенах подвесьте к потолку стойки 2 x 4 дюйма (5,1 x 10,16 см) или фанеру.

Для присоединения низковольтных проводов зачистите провод и обожмите жилы на двух «скользящих» (лопаточных) клеммах.Подключите клеммы и подключите блок питания к специальной розетке. Должен загореться часовой фонарик. Включите выключатель, если он есть, и блок питания должен включиться. Присоедините оставшуюся часть трубки к блоку питания с помощью прилагаемых соединителей и зажимов.

Не приклеивайте соединение, потому что вам может потребоваться отключить систему в будущем.

Для дополнительного удобства установки некоторые блоки питания могут иметь впускные патрубки с обеих сторон. Если ваша система поставляется с глушителем, закрепите его на выпускном отверстии.

ПРИМЕЧАНИЕ. Вентиляция блоков True Cyclonic должна выходить наружу. Другие блоки также могут иметь выход наружу. Используйте те же трубки и фитинги. В случае вентиляции отработанный воздух не должен попадать в стену, потолок или скрытое пространство здания. Вентиляция более 10 футов (3 м) не рекомендуется.

Электропроводка блока питания

Проверьте местные правила, но используйте провод не менее 14-3. Вставьте шнур блока питания в соответствующую электрическую розетку 120/220/230/240 В – 50/60 циклов.Убедитесь, что линейного напряжения достаточно для работы с нагрузкой 15 или 20 А. См. Руководство вашего владельца.

Фиг.12

Установка с двойной канистрой

При использовании электроприборов всегда следует соблюдать основные меры безопасности, в том числе следующие:

ОПАСНО: Всегда отключайте блок питания от электрической розетки перед обслуживанием и чисткой.
ВНИМАНИЕ: Во избежание ожогов, пожара, поражения электрическим током или травм:

Это устройство должно быть заземлено.В случае неисправности или выхода из строя заземление обеспечивает путь наименьшего сопротивления электрическому току, чтобы снизить риск поражения электрическим током. Этот прибор оснащен шнуром с заземляющим проводом и вилкой заземления. Вилка должна быть вставлена ​​в соответствующую розетку, которая правильно установлена ​​и заземлена в соответствии со всеми местными правилами и постановлениями.

Неправильное подключение заземляющего провода оборудования может привести к поражению электрическим током.Если вы сомневаетесь, правильно ли заземлена розетка, обратитесь к квалифицированному электрику или обслуживающему персоналу. Не модифицируйте вилку, поставляемую с прибором, если она не подходит к розетке; Поручите квалифицированному электрику установить подходящую розетку. Это устройство предназначено для использования в сети с номинальным напряжением 120 В и имеет вилку заземления для устройств в Северной Америке. Для блоков 220/230/240 вольт проконсультируйтесь со своим местным строительным кодексом / электриком. Убедитесь, что прибор подключен к розетке той же конфигурации, что и вилка.С этим прибором нельзя использовать адаптер. Проверьте выключатель силового агрегата и все впускные клапаны на работу. Этот блок питания предназначен для домашнего и коммерческого использования.

ПРИМЕЧАНИЕ: Ваша центральная вакуумная система зарегистрирована и одобрена соответствующими агентствами только для сухого подборщика.

Чтобы снизить риск поражения электрическим током, НЕ ИСПОЛЬЗУЙТЕ на открытом воздухе или на влажных поверхностях.

Как пропустить провод через стены

Одна из лучших причин для установки вашего нового плоского телевизора на стене – это гладкий и стильный вид, который он придает всей комнате.Вы только посмотрите, как он дополняет наш камин. Однако что не так гладко и стильно, так это все шнуры и кабели, свисающие из-под телевизора, проходящие через кожух и вниз по стене. Что за бельмо на глазу. Чтобы спрятать их, мы проведем эти провода через стену до точки за телевизором, где они будут вне поля зрения, скрыты от нашего поля зрения.

Сегодня, в этой первой из двух частей серии о подключении настенного телевизора с плоским экраном, мы собираемся подключиться к существующей электрической розетке и пропустить новый электрический провод и телевизионные кабели через стену.Затем мы сделаем поворот на 90 градусов и проведем проводку через несколько шпилек, прежде чем доберемся до места назначения за телевизором. В следующем видео мы установим электрическую коробку и розетки, а также подключим провода и кабели. А теперь, прежде чем мы начнем, если у вас есть какие-либо сомнения относительно работы с электричеством или подключения электрических компонентов, лучше всего вызвать квалифицированного электрика для выполнения этой работы. Но если вы готовы на несколько ступеней повысить свои навыки работы с электричеством, тогда приступим.

Первым шагом при работе с электричеством всегда является отключение питания цепи, над которой вы работаете, на коробке выключателя.Возможно, вам потребуется установить рабочий свет, подключенный к розетке другой цепи. Перед тем, как начать, проверьте розетку с помощью тестера, чтобы убедиться, что можно безопасно проверить существующую розетку, к которой мы будем подключаться. К счастью для нас, он находится в конце цепи, что значительно упростит электромонтаж. Это видно по однопроводному кабелю, входящему в электрическую коробку. К распространенным типам кабелей для электромонтажных работ в жилых помещениях относятся кабели с неметаллической оболочкой 14/2 и 12/2. Мы будем использовать 12/2, потому что это тот же калибр, что и у существующего провода, питающего коробку.Первое число представляет собой калибр проволоки. Чем меньше цифра, тем толще проволока. Второй – количество жил внутри кабеля. Этот кабель также включает в себя заземляющий провод. Мы также воспользуемся этой возможностью, чтобы установить коробки с двойными перемычками на обоих концах, чтобы разместить как электрическую розетку, так и наш телевизионный кабель и проводку. Но об этом в следующем видео.

После того, как мы получим помощь по демонтажу телевизора и разобьем все остальное на пути, мы воспользуемся этим средством поиска гвоздей, чтобы найти стойки стены и любые другие препятствия, преграждающие путь.После расследования выяснилось, что на пути к нашему конечному пункту нам придется просверлить две шпильки в стене. Мы также убедились, что на пути нет водопроводных или электрических линий. Мы отметили все карандашом на стене, чтобы точно знать, где находятся все элементы каркаса. Теперь пришло время использовать нашу пилу для гипсокартона и вырезать несколько важных отверстий в гипсокартоне, чтобы освободить место для просверливания отверстий в стеновых стойках, чтобы мы могли проложить нашу проводку и кабель.

Отверстие, которое мы вырежем, начинается прямо над существующей розеткой и заканчивается рядом с новой розеткой, которая будет размещена над кронштейном для телевизора.Мы прорежем прямоугольную полосу поперек двух отсеков для шпилек и шпилек, через которые мы будем просверливать шпильки, убедившись, что прорезание остановлено на последней шпильке. Эта прямоугольная полоса должна быть примерно 8 дюймов в высоту, чтобы мы могли держать нашу линию и низковольтную проводку на расстоянии не менее 6 дюймов. Это поможет избежать любых возможных электромагнитных помех, которые могут возникнуть между двумя проводами.

С помощью пилы для гипсокартона мы проделаем стартовое отверстие и аккуратно прорежем его, чтобы можно было повторно использовать кусок на этапе ремонта гипсокартона в этом проекте.Непосредственно поверх шпилек мы будем использовать лезвие ножа. Использование нашего уровня в качестве линейки для наших сокращений поможет. Когда мы сняли гипсокартон, мы обнаружили, что у нас есть две стойки рядом, что говорит о том, что никогда не знаешь, что найдешь, когда срежешь гипсокартон. В нашем случае это не проблема.

Теперь мы воспользуемся угловым сверлом, которое мы арендовали у местного независимого продавца товаров для дома, и кольцевой пилой диаметром 1-1 / 2 дюйма, чтобы просверлить отверстие прямо в центре каждой стойки.Это создаст путь для нашей пластиковой трубы. Для электрического кабеля 12/2 мы просверлим отверстие на 6 дюймов выше, используя эту лопаточную коронку 3/4 дюйма. Просверлите эти отверстия как можно ровнее и ровнее, чтобы провода или кабелепровод не зацепились, когда мы протягиваем их. Дополнительную информацию о просверливании шпилек см. В нашем списке часто задаваемых вопросов к этому видео.

Теперь мы прорежем отверстие для новой электрической коробки на другой стороне последней просверленной шпильки, используя электрическую коробку в качестве шаблона.Мы также прорежем отверстие для доступа, чтобы упростить ловлю проводов и кабелей. Мы предварительно измерим кабель 12/2, чтобы увидеть, как далеко нам нужно провести его по стене.

Крепление к телевизору (часть 1)

На этом этапе мы протянем кабели через отверстия в только что созданном гипсокартоне. Мы начнем с самого верхнего отверстия в стене и протолкнем кабель вниз через стойку для стойки к отверстию, в котором будет находиться наша новая электрическая коробка. Мы повторим тот же процесс для нашего пластикового кабелепровода, в который мы предварительно загрузили оба кабеля HDMI и коаксиальный кабель, скрепленные вместе на концах, чтобы они не соскользнули в кабелепровод.Если мы натолкнемся на какие-либо препятствия, мы будем использовать эту рыболовную ленту, чтобы протянуть кабель или кабелепровод. Теперь мы пройдем через стену, сначала с электрическим кабелем, затем с пластиковым кабелепроводом.

Вот и все. У нас есть проводка и она на месте. В следующем видео мы установим электрическую коробку и необходимые розетки для дома и подключим наши электрические провода и телевизионные кабели.

Закрыть стенограмму

AT&T Руководство по самостоятельной установке | Самостоятельная установка AT&T Fiber Internet

В Allconnect мы работаем над тем, чтобы предоставлять качественную информацию с редакционной честностью.Хотя в этом посте могут содержаться предложения от наших партнеров, мы придерживаемся собственного мнения. Вот как мы зарабатываем деньги.

AT&T предлагает клиентам два варианта установки – стандартную профессиональную установку и самостоятельную установку. Стандартная профессиональная установка включена в планы AT&T без каких-либо дополнительных затрат. Однако, если вы делаете все сами или хотите избежать хлопот, связанных с назначением встречи по установке, вы можете настроить свою собственную службу.

Если инструкции по эксплуатации заставят вас съежиться, мы готовы помочь! Продолжайте читать, чтобы узнать, как от начала до конца настроить свой Интернет AT&T и Интернет AT&T Fiber.

Интернет-руководство по установке AT&T

Примечание: Если у вас традиционная (нецифровая) система домашнего телефона, вам необходимо подключить свой телефон к двухпортовому фильтру (входит в комплект вашего оборудования) ). Подключите двухпортовый фильтр к телефонной розетке, а затем подключите телефон к одному из портов фильтра. Другой порт будет использоваться для подключения к вашему шлюзу.

Шаг 1: Подключите свой шлюз. В комплект вашего оборудования AT&T входит проводка с цветовой кодировкой, которая соответствует цветовой кодировке портов на вашем шлюзе.

  • Подключите зеленый кабель передачи данных к зеленому широкополосному (DSL) порту и настенной розетке (если вы используете традиционную телефонную связь, он будет подключаться к вашему двухпортовому фильтру).
  • Подключите серый кабель к портам 1 и 2 телефонных линий шлюза и к телефону (если вы используете традиционную телефонную связь, подключите кабель к телефону и к порту телефона на двухпортовом фильтре).
  • Подключите шнур питания черный к электрической розетке и шлюзу.

Если вы намереваетесь использовать проводное подключение к Интернету (а не беспроводное / Wi-Fi соединение), подключите желтый кабель Ethernet к желтому порту Ethernet шлюза и к компьютеру.

Дайте шлюзу около 10 минут на включение. Индикаторы широкополосного доступа и, если применимо, обслуживания загорятся зеленым, когда устройство будет готово к работе. Если через 10 минут ни один из этих индикаторов не загорится зеленым, см. Раздел «Устранение неполадок».

Шаг 2: Настройте сеть Wi-Fi.На вашем устройстве или компьютере откройте настройки беспроводной сети. Выберите имя сети Wi-Fi (SSID) и введите свой 12-значный пароль (оба указаны на наклейке на вашем шлюзе). Затем откройте браузер и следуйте инструкциям по онлайн-регистрации. Если регистрация не начинается автоматически, перейдите на att.com/Uverse. Если вы уже зарегистрировались онлайн, все готово.

Шаг 3: Настройте параметры с помощью приложения Smart Home Manager. Откройте приложение Smart Home Manager на своем устройстве или посетите att.com / smarthomemanager, чтобы настроить имя и пароль сети Wi-Fi. Затем вы можете начать подключать другие устройства к вашей сети, используя свои персональные настройки.

Руководство по самостоятельной установке AT&T Fiber®

Шаг 1: Подключите AT&T Fiber® Service Box. Ваш сервисный ящик (оптический сетевой терминал или ONT) – это устройство, которое соединяет ваш дом с интернет-системой AT&T. Его можно закрепить на стене в подвале, гараже или подсобном помещении.Снимите крышку и подсоедините следующее:

  • Подключите оптоволоконный соединитель зеленый к зеленому порту PON (если он еще не подключен). ВНИМАНИЕ: Не смотрите в конец оптоволоконного разъема, так как это может повредить глаза.
  • Вставьте красный кабель Ethernet ONT в порт Ethernet сервисного блока.
  • Вставьте шнур питания черный в сервисный бокс и электрическую розетку. Убедитесь, что кнопка ВКЛ / ВЫКЛ нажата.

Если шнур питания отсутствует или что-то кажется поврежденным, позвоните в AT&T по телефону 800.288.2020.

Затем подождите, пока индикаторы Power и PON не загорятся зеленым, затем выполните шаги 2 и 3 из раздела выше. Если индикаторы Power и PON не горят или не горят зеленым светом, см. Раздел «Устранение неполадок» ниже.

Шаг 2: Подключите свой шлюз. В комплект вашего оборудования AT&T входит проводка с цветовой кодировкой, которая соответствует цветовой кодировке портов на вашем шлюзе.

  • Подключите красный ONT Ethernet-кабель от вашего сервисного бокса к порту ONT на вашем шлюзе.
  • Подключите шнур питания шлюза черный к устройству и электрической розетке.

Если вы намереваетесь использовать проводное подключение к Интернету (а не беспроводное / Wi-Fi соединение), подключите желтый кабель Ethernet к желтому порту Ethernet шлюза и к компьютеру. Если у вас есть цифровая телефонная связь, подключите серый кабель от порта телефонных линий 1 и 2 шлюза к своему телефону.

Дайте шлюзу около 10 минут на включение. Индикаторы широкополосного доступа и, если применимо, обслуживания загорятся зеленым, когда устройство будет готово к работе. Если через 10 минут ни один из этих индикаторов не загорится зеленым, см. Раздел «Устранение неполадок».

Шаг 3: Настройте сеть Wi-Fi. На вашем устройстве или компьютере откройте настройки беспроводной сети. Выберите имя сети Wi-Fi (SSID) и введите свой 12-значный пароль (оба указаны на наклейке на вашем шлюзе).Затем откройте браузер и следуйте инструкциям по онлайн-регистрации. Если регистрация не начинается автоматически, перейдите на att.com/Uverse. Если вы уже зарегистрировались онлайн, все готово.

Шаг 4: Настройте параметры с помощью приложения Smart Home Manager. Откройте приложение Smart Home Manager на своем устройстве или посетите att.com/smarthomemanager, чтобы настроить имя и пароль сети Wi-Fi. Затем вы можете начать подключать другие устройства к вашей сети, используя свои персональные настройки.

Устранение неполадок

Если индикатор широкополосного доступа вашего шлюза не горит зеленым светом при включении:
  • Проверьте дату активации услуги. Установить услугу можно только после 14:00. в дату активации услуги, которая указана на упаковочном листе.
  • Проверьте соединения и питание. Убедитесь, что все кабели и шнуры надежно подключены. Если индикатор питания на вашем шлюзе не горит зеленым, попробуйте другую розетку.
  • Отключите и снова подключите.Отключите шнур питания шлюза на 15 секунд, затем подключите его снова. Дайте устройству до двух минут для перезагрузки.

Если индикатор службы шлюза (если применимо) не горит зеленым во время включения:
  • Отключите и снова подключите. Отключите шнур питания шлюза на 15 секунд, затем подключите его снова. Подождите не менее двух минут для перезагрузки. Если индикатор по-прежнему горит красным, обратитесь в службу технической поддержки AT&T.

Если индикатор питания шлюза горит желтым:
  • Подождите.Индикатор горит желтым во время включения устройства. Не отключайте никакие кабели в это время.

Если у вас есть другие вопросы или проблемы, обратитесь в службу технической поддержки AT&T (800.288.2020) или посетите центр поддержки AT&T.

Самостоятельная установка AT&T: часто задаваемые вопросы

В моем пакете оборудования отсутствует деталь. Что я должен делать?

Обратитесь в службу технической поддержки AT&T, чтобы вам прислали замену.

Как изменить имя сети Wi-Fi?

Имя и пароль сети можно изменить с помощью приложения Smart Home Manager или по адресу att.com / smarthomemanager.

Как установить умный удлинитель Wi-Fi AT&T?
  • Сначала подключите шнур питания к Wi-Fi Extender, а затем подключите его к электрической розетке рядом со шлюзом. Нажмите кнопку питания и подождите около трех минут, пока индикатор Wi-Fi Extender не замигает зеленым.
  • Затем нажмите кнопку WPS на шлюзе и кнопку WPS на расширителе Wi-Fi. Когда устройства будут сопряжены, мигающий свет станет постоянным зеленым, что обычно занимает около трех минут.
  • Наконец, отключите ваш Wi-Fi Extender от розетки, переместите его на новое место и подключите к ближайшей электрической розетке. Индикатор станет зеленым, когда соединение со шлюзом будет восстановлено, что обычно занимает несколько минут. Для достижения наилучших результатов держите Wi-Fi Extender в пределах 40 футов от шлюза и не дальше двух стен или одного этажа. Обязательно держите его на открытом месте, где другие объекты не могут заблокировать его сигнал.

Для получения дополнительных руководств, новостей и другой информации в Интернете посетите наш ресурсный центр.

Ремонт электропроводки в двухэтажном доме

Электрики часто сталкиваются с чрезвычайно сложными задачами в своей повседневной работе. Один замечательный пример произошел с двухэтажным домом в колониальном стиле 1920 года. Он предлагал множество ситуаций, которые требовали обходных путей или нестандартных решений некоторых очень сложных проблем с проводкой. К ремонту электропроводки двухэтажного дома должен привлекаться опытный лицензированный электрик. Вы хотите, чтобы работа была гарантирована, а строительные нормы и правила соблюдались.


Ремонт электропроводки в двухэтажном доме

Первая часть этой серии статей, посвященная изменению электропроводки в двухэтажном доме, начинается с очевидной проблемы.А именно как перенести свет и вентиляторы на потолок первого этажа двухэтажного дома? Эта статья не будет достаточно исчерпывающей, чтобы вы могли выполнить всю работу самостоятельно. Мы хотим поощрить электриков и профессиональных профессионалов. Кто знает, возможно, мы даже дадим им новые идеи.

Наконец, мы надеемся, что домовладельцы лучше оценят сложность ремонта старого дома. Правильное выполнение работы приводит к появлению большого количества мусора и БОЛЬШОГО заделывания отверстий. Ожидайте, что когда вы это сделаете, вы не испытаете сюрпризов позже.

Доступ – это все

Если задуматься, есть два простых способа получить доступ к электропроводке, оборудованию и ящикам: в подвальном помещении и / или на чердаке. А как насчет двухэтажного дома? Как добраться до потолочных контуров на первом этаже? Доступа на чердак нет, а обходное пространство мало помогает.

Для многих из нас это было бы препятствием.

В случае с этим домом у нас был доступ как к чердаку, так и к лазарету, но, как мы только что указали, это не решает загадки потолка первого этажа.Однако, когда вы имеете дело с потолочными вентиляторами, осветительными приборами, вентилятором или светом для ванной, в конце туннеля есть свет…

Здесь есть каламбур, но я просто пропущу его.

А чердак и подполье? Они действительно помогают, но не так, как вы могли бы подумать.

Определение решения проблемы

Опять же, мы говорим о подключении потолочных светильников на первом этаже двухэтажного дома. Для этого у нас должен быть план.Это включает в себя сбор некоторой информации о структуре дома и понимание ваших вариантов. Для начала ответьте на следующие вопросы:

Какова конструкция ваших стен?

Это может звучать как простой вопрос, но знание конструкции вашей стены поможет вам точно узнать, какие у вас есть варианты прокладки провода вдоль внешних стен, в отличие от постоянной прокладки внутренних стен. Вы имеете дело с 2х4? Блочная конструкция? Кирпич? Сколько места в ваших стенах? Есть ли изоляция, о которой вам нужно беспокоиться? На эти вопросы нужно ответить.

В каком направлении проходят балки потолка?

Ответ на этот вопрос поможет вам понять, как нужно провести проводку внутри потолка, чтобы добраться до стены. Помимо ориентации балок потолка, вы также хотите посмотреть, куда падают ваши окна. Это вступит в игру позже, когда вы начнете разрабатывать конкретный план прокладки проводки.

Хотите модернизировать потолочные вентиляторы до двухканального / двухполюсного переключателя или отдельного диммера для света?

Если вы заранее знаете свои цели для обновлений, это избавит вас от ошибки запуска 12/2, когда вы должны использовать 12/3 Wire.Вы также можете запланировать использование 12/3 для 3-ходовых переключателей и в любом месте, где вам могут понадобиться два отдельных прерывателя для определенной области.

Начало работы

На самом деле составление плана – это одно, а реализация – другое. Принцип подключения потолочного вентилятора для первого этажа состоит из следующих основных шагов:

  1. Отрежьте блок выключателя / предохранителя и снимите вентилятор или комбинированный вентилятор / осветительный прибор
    Хотя это очевидный шаг, вы хотите снять свет и получить его. с дороги.Вы также должны быть готовы перенастроить выключатели и розетки поблизости, вытащив их из стены. Это может потребовать некоторых усилий, особенно если розетки, выключатели и / или вентиляторы / фонари старые, как этот дом. Гипс можно почти приклеить к этим старым металлическим электрическим коробкам, а старые вентиляторы и светильники очень нестандартны в способах установки и потребуют некоторого переосмысления того, как вы будете заменять их обновленными коробками.
  2. Проверьте направление потолочных балок, чтобы знать, в какую сторону проложить проводку
    Хотя обычно вы можете сказать, в каком направлении потолочные балки проходят по линии крыши, это хорошо.Старые дома могут «нарушать правила», когда речь идет о передовых методах строительства.
  3. Спланируйте отверстия и вырежьте их
    Обычно мы выстраиваем отверстия так, чтобы выходное отверстие было на одной линии с потолочным вентилятором или светом в направлении балок. Это также означает, однако, что вам нужно искать окна, которые выбрасывают этот план, ну… в окно. Если вы наткнулись на окно (и вы не можете проложить кабель в другом направлении к противоположной стене), следующее, что нужно сделать, это выяснить, в каком направлении вы хотите просверлить балки возле потолочного вентилятора / светового проема по порядку. попасть в прилегающую свободную и прозрачную полость стены стойки, которая может спускаться до пола.

Еще несколько пояснений к шагу 3

Что касается третьего шага, общая картина заключается в том, что вы собираетесь провести новый провод от потолочного вентилятора / светового отверстия до ближайшей «чистой» стены. Затем вы вырезаете коробку прямо в углу потолка и верхней части стены. Здесь вы можете использовать дрель и гибкую коронку, чтобы просверлить отверстие в верхней пластине стены, получив доступ к потолочному пространству, где затем вы сможете повернуть к потолочному приспособлению. Вот иллюстрация того, о чем мы говорим:

Здесь мы показываем провода, выходящие из отверстий, но это для иллюстрации, чтобы показать вам, как вы можете протянуть их через отверстие и получить некоторое усилие.Идея состоит в том, что вы используете вырезанные отверстия, чтобы получить доступ и продеть новые 12/2 или 12/3 на всем пути от подвесного пространства (как было в нашем случае) до потолочного крепления через стену и полость потолка.

Вот как это будет выглядеть при переходе к полу и далее к панели, другой розетке или распределительной коробке:

Спасательные стержни накаливания

Просверлив такие отверстия, вы можете использовать стержни накаливания (мы использовал набор 15 футов накаливания Klein Tools), чтобы легко найти и протянуть кабель через каждую часть трассы.Мы также использовали Jet Line или poly line, которые обладают высокой прочностью на разрыв и позволяют нам надежно перемещаться вперед и назад через одно и то же отверстие при подъеме (или опускании) 12/2. Когда мы ехали на большое расстояние, мы вытащили высокопрочную рыболовную ленту из нержавеющей стали Klein Tools 240 ‘, которая дала нам невероятную жесткость там, где она была важна, а также позволила нам огромное усилие на растяжение при столкновении с менее гладкими стенками. местность.

Примечание редактора: При использовании Jet Line или poly line вы действительно можете тянуть на большинстве версий.Многие из них имеют предел прочности на разрыв 200+ фунтов. Если что-то особенно жесткое, потяните его вверх и вниз, а затем оберните струну Jet Line вокруг плоскогубцев Klein Linemans и достаточно сильно потяните, чтобы протянуть ее. В большинстве случаев это приведет к выходу за край, не прерывая линию. В большинстве случаев, если это не удается, работа в команде из двух человек и движение тяги-толчка сверху или снизу обычно помогает.

После того, как вы узнали секрет проскакивания углов с помощью метода вырезания коробки, вам просто нужно заполнить отверстия, используя стандартные методы гипсокартона.Некоторые стены и потолки оштукатурены, что требует некоторых изысканий, чтобы заставить их правильно смешаться, но по большей части это будет самая простая, хотя, возможно, самая грязная часть работы.

На что следует обратить внимание

При работе над старыми домами есть много неизвестных, и мы столкнулись с рядом сценариев, которые могут сделать работу особенно трудной, если вы не сталкивались с ними раньше. Остерегайтесь этого:

Гипсовые стены

Это сложно по нескольким причинам.Во-первых, штукатурка идет медведем и легко крошится. Небольшое отверстие, которое вы намеревались вырезать для своей электрической коробки, может быстро превратиться в кошмар, если вы не будете осторожны. Вы также не можете эффективно использовать прибор для поиска гвоздей на штукатурных и токарных стенах, поэтому лучше всего постучать по нему ладонью и прислушаться к изменению высоты звука. Рекомендуем использовать мультитул. Кажется, это действительно хорошо. Если вы разрежете горизонтально, а не вертикально, вы можете быть уверены, что случайно не заденете гвоздь. Мультитулы дают хорошее чистое отверстие для электрической коробки.Однако имейте в виду, что гипсовые мультиинструментальные лезвия EATS. Мы часто вырезаем и очищаем гипс от прямоугольного отверстия бритвенным ножом.

Гипсокартон поверх штукатурки

Несмотря на то, что гипсокартон поверх штукатурки, безусловно, способствует меньшему крошению во время резки и сверления, он также делает бесполезными коробки для “ старых работ ”, пока вы не отрежете лишнюю коронку на выступах, что сделает их достаточно тонкими, чтобы их можно было используется с дополнительной глубиной, обеспечиваемой токарным станком и штукатуркой. Отрежьте выступ, и вы сможете безупречно использовать старые рабочие ящики, даже с дополнительной толщиной стенок.

Наружные стены

Мы обнаружили, что с внешними стенами, закрывающими пространство для лазанья, часто легче просверлить отверстие снизу. Для этого мы рекомендуем что-нибудь долговечное, например, новые биметаллические универсальные биты Lenox.

Однако иногда необходимо использовать гибкую коронку. Вам нужно просверлить почти под вертикальным углом, чтобы достичь 18–20 дюймов ниже средней линии отверстия в коробке розетки. Сверление под слишком большим углом может повредить внутреннюю стену или даже пробить наружную стену.Когда на чердаке сверлят во внешнюю стену, нам нужен неглубокий угол. Использование более коротких сверл помогает при просверливании коллектора на наклонных сторонах крыши. Если уклон крыши недостаточно крутой, возможно, вам придется сделать отверстие в стене чуть ниже потолка, чтобы провести провод снизу на чердак.

Замена старых потолочных коробок

Один из приемов при замене старых потолочных вентиляторов и коробок для осветительных приборов заключается в расширении отверстия. Это дает вам беспрепятственный доступ к балкам для большей поддержки.Так как в результате в потолке может образоваться большая дыра, просто закройте ее потолочным медальоном.

Скрепление

Чтобы соответствовать нормам в большинстве юрисдикций, новый провод должен быть скреплен скобами на внутренних каркасных стенах. Это означает, что для этого вам потребуются дополнительные отверстия для доступа. По этой причине рекомендуется по возможности минимизировать количество точек доступа. Закрепите под домом в подвесном пространстве или наверху на чердаке. Хорошее планирование на начальном этапе экономит много времени и нервов в долгосрочной перспективе.

Ремонт электропроводки в двухэтажном доме Заключение

С некоторой смазкой для локтей и большим объемом работы, ремонт двухэтажного дома может оказаться не той колоссальной задачей, которую вы себе представляли. Возможно, это лучшее, что вы когда-либо делали, чтобы обновить этот недавно приобретенный дом. В любом случае вы должны высоко ценить электриков и подмастерьев, которые делают такую ​​работу возможной.

Работы, требующие сертификации – Управление здравоохранения и безопасности

Работы, нуждающиеся в сертификации

Система регулирования способствует безопасности, среди прочего, указывая, кто может выполнять электромонтажные работы, как это сертифицировано и какие стандарты применяются.

Для достижения цели и требований законодательства был определен объем тех электромонтажных работ, которые потребуют сертификации. Они будут контролироваться и применяться через систему сертификации.

Контролируемые работы

Контролируемые работы – это те электромонтажные работы, которые с самого начала подпадают под действие новой системы регулирования. Как указывалось ранее, это электромонтажные работы, на которые необходимо оформить сертификат. Выдача сертификата для контролируемых работ может быть осуществлена ​​только зарегистрированным подрядчиком по электрике или инспектором органов по надзору за безопасностью (RECI, известный под торговой маркой Safe Electric).Выдача сертификата обеспечивает подтверждение того, что выполненные электромонтажные работы были протестированы, а их безопасность подтверждена в соответствии с национальным стандартом (как предписано в Национальных правилах электромонтажа). Эти работы достаточно значительны с точки зрения электробезопасности, чтобы быть «контролируемым» путем выдачи Акта о завершении работ.

Закон 2006 года проводит различие между двумя разными классами электромонтажных работ, а именно: контролируемых работ и запрещенных работ. Объем « контролируемых работ » и « ограниченных работ k » был разработан Комиссией по регулированию энергетики.

Таким образом, хотя решения по некоторым типам установок, рассмотренных выше, относительно просты, другие являются более сложными.

Замена выключателей, розеток, осветительной арматуры и / или дополнения к существующей цепи «как за аналогичные» в этой стране часто проводится. Хотя это также должно соответствовать Техническим правилам, эти виды электромонтажных работ выходят за рамки Определенного объема контролируемых работ или Запрещенных работ .

Для ясности в приведенных ниже таблицах четко изложено определение контролируемых работ в соответствии с предписаниями.

Контролируемые работы – это основные электромонтажные работы (включая дополнения, изменения и / или расширения), которые подпадают под Национальные правила электромонтажа и которые включают любые из перечисленных в пунктах 1–5 ниже.

Любые работы, которые не входят в вышеуказанный объем, не являются Контролируемыми работами и не обязательно требуют выдачи Акта о завершении.Тем не менее, для всех других работ рекомендуется использовать соответствующую форму сертификации (например, декларацию соответствия требованиям ET 101 для второстепенных работ, где это необходимо).

Кроме того, все записи в Свидетельстве о завершении или Декларации соответствия должны быть заполнены подрядчиком по установке электрооборудования.

Перечень операций, классифицированных как « Контролируемые работы »
1. Установка, ввод в эксплуатацию, осмотр и испытание новой стационарной электрической установки, требующей подключения или повторного подключения к электросети;
2. Установка или замена распределительного щита или потребительского блока, или новая установка в особых местах, как определено в Части 7 Национальных правил электромонтажа ET101 и ET105;
3. Установка или замена одной или нескольких дополнительных цепей в существующей установке, включая установку одного или нескольких дополнительных защитных устройств для таких цепей на распределительном щите;
4. Подсистемы, установленные в коммерческих, промышленных и бытовых установках, установка которых подпадает под действие Национальных правил электромонтажа;
5. Осмотр, тестирование и сертификация существующих электрических установок (в соответствии с главой 62 Правил электромонтажа (ET 101 – четвертое издание-200) и в соответствии с Правилом 89 SI № 732 от 2007 г.)

Работы с ограничениями

Следует отметить, что Закон 2006 г. проводит различие между двумя разными классами электромонтажных работ i.е. Контролируемые и запрещенные работы . Запрещенные работы определены в Разделе 9E (1) Закона об энергетических (прочих) положениях 2006 г., который определяет, что Запрещенные работы – это те работы, которые может выполнять только Зарегистрированный подрядчик по электрике. Любое выполнение Запрещенных работ не в рамках REC будет признано виновным в правонарушении.

Текущий объем Ограниченные работы был принят в 2013 году.

Перечень операций, классифицированных как « Работы с ограничениями »
1 установка, ввод в эксплуатацию, осмотр и испытание новой электрической установки, которая закреплена, закреплена или смонтирована или закреплена иным образом так что его положение не меняется и требует подключения или повторного подключения к распределительной сети или сети передачи, в зависимости от обстоятельств;
2 модификация, установка или замена распределительного щита, включая хвосты потребителей по обе стороны от главного защитного устройства или электроустановки в любом из специальных мест, перечисленных в Части 7 Национальных правил электроустановок. , в зависимости от обстоятельств;
3 установка или замена одной или нескольких цепей в электрической установке, включая установку одного или нескольких дополнительных защитных устройств для таких цепей на распределительном щите; или
4 осмотр, тестирование или сертификация существующих электрических установок, подпадающих под действие Главы 62 Национальных правил для электрических установок, или составление отчетов о них;

Запрещенные работы в настоящее время применимы только к Бытовой среде.

Как сделать так, чтобы ваш Wi-Fi не был бесполезным при работе из дома

Если ваш Wi-Fi отключается при потоковой передаче фильма, это досадно. Но если это происходит, когда вы разговариваете со своим начальником по Skype или проводите презентацию через Zoom, это может показаться бедствием. Работа из дома означает, что вам, возможно, придется быть собственным ИТ-отделом и управлять своим подключением к Интернету, чтобы иметь доступ к ресурсам компании, общаться с коллегами и доказывать, что вы не расслабляетесь. Вы можете исправить некоторые проблемы, не потратив ни копейки, но некоторые проблемы требуют покупки нового оборудования.

Бесплатные исправления, которые могут ускорить работу

Некоторые из наиболее эффективных приемов улучшения вашей домашней сети также являются самыми дешевыми, поэтому не спешите покупать новую технологию в Интернете, пока не решите несколько более тонких проблем с настройкой.

Просто подойдите ближе к маршрутизатору. Да, вроде просто. Но переезд на диван или стол рядом с маршрутизатором может стабилизировать нестабильное соединение во время разговора – и если вам нужна более высокая скорость только время от времени, это может быть наиболее эффективным решением с наименьшими хлопотами.

Обновите прошивку роутера. Улучшения прошивки часто включают в себя настройки скорости и могут решить известные проблемы с неисправными устройствами. Большинство комплектов ячеистой сети и многие недавние маршрутизаторы имеют автоматические обновления прошивки, но некоторые маршрутизаторы заставляют вас войти на страницу администратора вашего маршрутизатора, а затем проверить и обновить прошивку вручную. Как правило, вы можете найти обновления прошивки в разделах «Системные настройки», «Расширенные настройки» или «Системные инструменты», но поиск в Google по номеру модели вашего маршрутизатора должен вызвать руководство пользователя с более подробными инструкциями.

Разместите маршрутизатор Wi-Fi на открытом воздухе в центре. Не прячьте маршрутизатор в шкафу – это может привести к перегреву, а строительные материалы в шкафу могут блокировать сигналы Wi-Fi. Сигналы Wi-Fi исходят от маршрутизатора, поэтому лучше всего разместить маршрутизатор в центре дома, если вы можете перемещать маршрутизатор и кабельный модем вместе. Если вы не можете подключить маршрутизатор к другому месту, поищите ближайшие полки и поместите маршрутизатор физически выше в комнате, чтобы вокруг него не было препятствий.Если у вашего роутера есть внешние антенны, убедитесь, что они плотно прикручены. От них ничего не получится, если они все еще в коробке.

Используйте Smart Connect (управление диапазоном) на маршрутизаторе. Band Steering действует как управление трафиком для вашего маршрутизатора, так что ваши устройства подключаются по оптимальным каналам. Эта функция перемещает более медленные устройства с более слабыми сигналами в диапазоны 2,4 ГГц и помещает более быстрые и близкие устройства в диапазоны 5 ГГц. Таким образом, умный динамик в ванной наверху, например, будет работать по другому каналу и не будет мешать видеовстрече на ноутбуке внизу.Найдите такой параметр, как «Smart Connect» на странице администрирования вашего маршрутизатора. Он должен быть включен по умолчанию, но обычно вы можете найти его на вкладке «Настройки Wi-Fi».

Удалите или выведите из эксплуатации старые беспроводные устройства и отключите то, что сейчас вам не нужно. Старые устройства Wi-Fi 802.11g и 802.11n могут связывать вашу сеть, потому что они удерживают свои сетевые подключения дольше, чем новые устройства 802.11ac. В конце концов, роутер не подключен ко всем вашим устройствам одновременно; скорее, он переключается между ними с невероятно быстрой скоростью.Отключайте или выключайте старые камеры интернет-безопасности, планшеты и даже старые смартфоны в рабочее время. Вам не нужно беспокоиться о бездействующих устройствах, таких как игровые приставки (даже если дети или соседи по комнате дома), но старые интеллектуальные устройства могут постоянно подключаться к службам в Интернете.

Сведите к минимуму отвлекающие факторы, связанные с перегрузкой полосы пропускания. Слушать Spotify в фоновом режиме во время работы, вероятно, нормально, но закройте приложение, если вы пытаетесь добиться максимальной скорости. И если ваше соединение вызывает проблемы, не поддавайтесь желанию транслировать Netflix только потому, что рядом нет никого, кто бы вас за это критиковал.Видео использует полосу пропускания, необходимую для подключения к веб-интерфейсу вашей компании, общему документу или встрече.

Подключите портативный компьютер к роутеру жестко. Если ваша беспроводная сеть неисправна, подключение к проводной сети – самый надежный способ устранить такие проблемы, как прерывание вызовов видеоконференцсвязи. Подключите кабель Ethernet к свободному порту на задней панели маршрутизатора и подключите кабель к порту Ethernet на портативном компьютере (или к адаптеру USB-Ethernet, если на вашем портативном компьютере нет выделенного порта).Кабели Ethernet могут стать громоздкими, если они длиннее десятка футов, но любой шнур мгновенно улучшит ваше интернет-соединение. Кроме того, у вас, вероятно, есть запасной 6-футовый кабель Ethernet в ящике для мусора или в коробке, в которую пришел ваш маршрутизатор. (Для получения дополнительной информации о том, почему Ethernet лучше, см. «Простое решение проблемы плохого Wi-Fi: используйте провода»).

Если ничего не помогает, выключите видео. Видео в таких сервисах, как Zoom и Webex, занимает большую часть вашей полосы пропускания. Если вам не удается установить соединение, выключите видео или позвоните на свой телефон, чтобы прослушать встречу.Вам придется попросить ведущего прислать вам слайд-колоду, но это более вежливый и продуктивный вариант, нежели выживание через прерывистое видео с вашей стороны.

На что вам, возможно, придется потратиться.

Попробовав быстрые решения, описанные выше, у вас все еще могут возникнуть проблемы с подключением ноутбука к Wi-Fi. Если пришло время тратить деньги, у вас есть несколько вариантов.

Рассмотрите возможность увеличения скорости вашей интернет-подписки. Ваш маршрутизатор может передавать данные со скоростью более 200 Мбит / с, но ваше подключение к Интернету ограничено тарифным планом, на который вы подписаны.Средняя скорость широкополосного доступа в 2015 году составляла около 14 Мбит / с, и у некоторых людей все еще есть планы, на которые они подписались в то время. Средняя скорость сегодня приближается к 100 Мбит / с. Мы рекомендуем проверить ваше соединение с Speedtest.net или Fast.com перед тем, как начать регулярную веб-конференцию. Например, сервис Zoom рекомендует 3 Мбит / с для видеоконференцсвязи HD (и вам может потребоваться больше или более надежное соединение), в то время как детям или соседям по комнате, транслирующим Netflix в соседней комнате, требуется 5 Мбит / с для HD-видео. Вы можете изменить уровень обслуживания, позвонив в службу поддержки своего интернет-провайдера или изменив его на странице своей учетной записи в Интернете.

Используйте удлинитель для небольшой мертвой зоны. Если у вас хороший Wi-Fi, но у вас есть небольшая мертвая зона, наш последний выбор расширителя Wi-Fi – это недорогое решение, которое может повысить надежность соединений в этой единственной проблемной комнате в вашем доме. Если вы часто полагаетесь на техническую поддержку своего интернет-провайдера, вы можете попробовать заказать более дорогой повторитель непосредственно у своего провайдера (AT&T, Comcast / Xfinity, Verizon), который затем поможет устранить неполадки.

Если ваш Wi-Fi везде отстой, возможно, пора начать все сначала. Если вашему маршрутизатору больше двух лет, и он борется с большим количеством проблем, чем нет, новый маршрутизатор или сетчатый комплект улучшат дальность действия, стабильность и скорость во всем вашем доме. Автономные маршрутизаторы подойдут для домов среднего размера, а комплекты сеток рекомендуются, когда вам нужно покрыть большее пространство или если в вашем доме есть материалы, блокирующие Wi-Fi, например каменная кладка или металлические конструкции. Если вы работаете из дома с детьми из школы, вашему маршрутизатору может потребоваться одновременное подключение к десяткам устройств.Новый маршрутизатор или сетчатый комплект сможет поддерживать все эти ноутбуки, планшеты, игровые консоли, принтеры и потоковые устройства подключенными к стабильной сети. Обязательно подумайте о замене, если вы все еще используете маршрутизатор 802.11 b / g / n с начала 2010-х годов.

Купите модем . Ваш маршрутизатор – это то, что создает вашу сеть Wi-Fi, но ваш модем – это то, что позволяет этой сети подключаться к Интернету через вашего провайдера. Возможно, вам придется купить новый кабельный модем, чтобы подписаться на более быстрый тарифный план Интернета, и это определенно сэкономит вам несколько долларов в долгосрочной перспективе.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
