Установка коаксиального дымохода. Устройство.

Содержание

Установка коаксиального дымохода

Тем, кому интересно, что такое коаксиальный дымоход и как его установить пригодится материал этой статьи. О самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей прежде всего поражает своим разнообразием. Все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.

Отличие от обычных труб

Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция как правило подходит для моделей с закрытой камерой сгорания. Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.

Конструкция и принцип работы

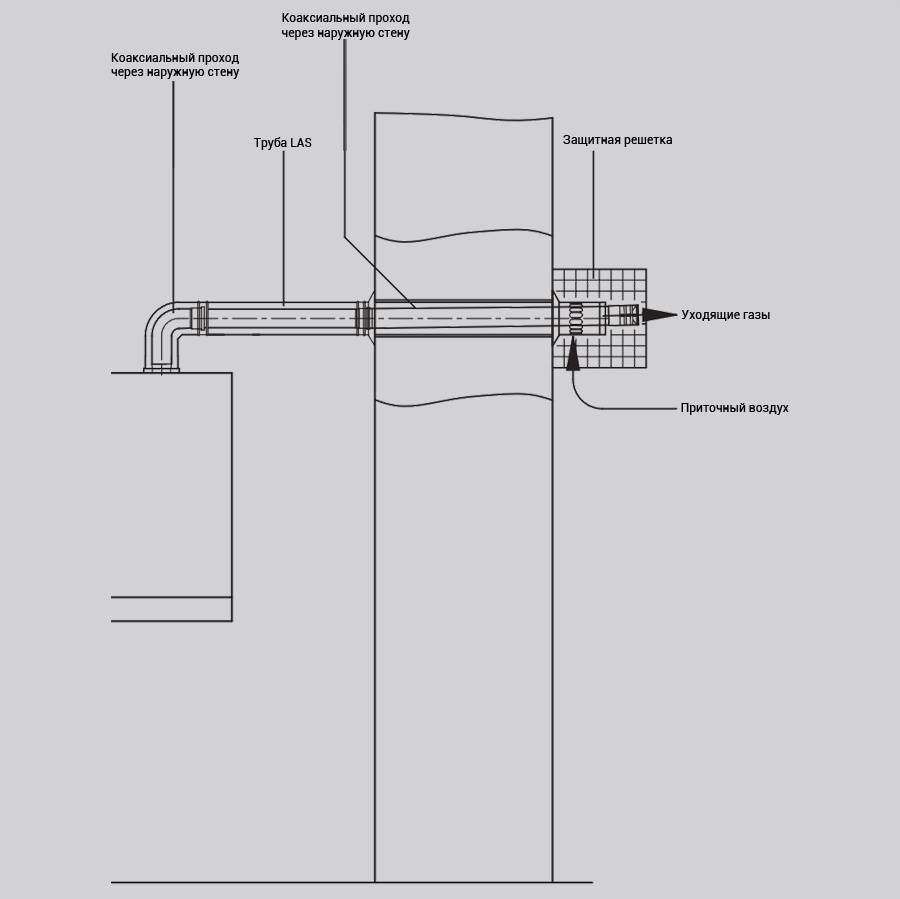

Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

Внутренний контур диаметром от 60 мм как правило предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла, а также снижает вредность выбросов в атмосферу.

Как работает конструкция

Воздушные массы с улицы в результате попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, в результате чего не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени. Это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы. Во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты; в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Что входит в стандартную комплектацию

Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

• адаптер;
• отвод на 90°, 30° и 45°;
• сама труба.

Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.

Ориентировочный комплект выглядит следующим образом:

• коаксиальная труба 1,0 м и компенсатор 0,5 м;
• «колено» – угловой переходник, 45° либо 90°, для соединения;
• тройник для подключения;
• переходная муфта;
• регулятор тяги;
• узел для профилактической очистки устройства;
• конденсатоотвод;
• защитный экран наружной части;
• закрепляющие хомуты;
• опорная площадка;
• конус;
• фланец для крепления к стене дома;
• кольцевые прокладки для придания герметичности и плотности в местах соединений.

Материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью как правило выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне к тому же стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

• Неутепленные двухтрубные– имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям, как правило относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
• Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Достоинства и недостатки

Рассмотрим положительные и отрицательные характеристики.

Достоинства:

• Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
• Экономичность использования топлива и более высокий КПД оборудования.
• Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
• Быстрый монтаж и введение в эксплуатацию.
• Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
• Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Недостатки:

• Образование конденсата содержащего токсичные вещества и требующего особых условий хранения и утилизации.
• Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
• Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
• Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
• Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить

Газоотвод такого типа как правило устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

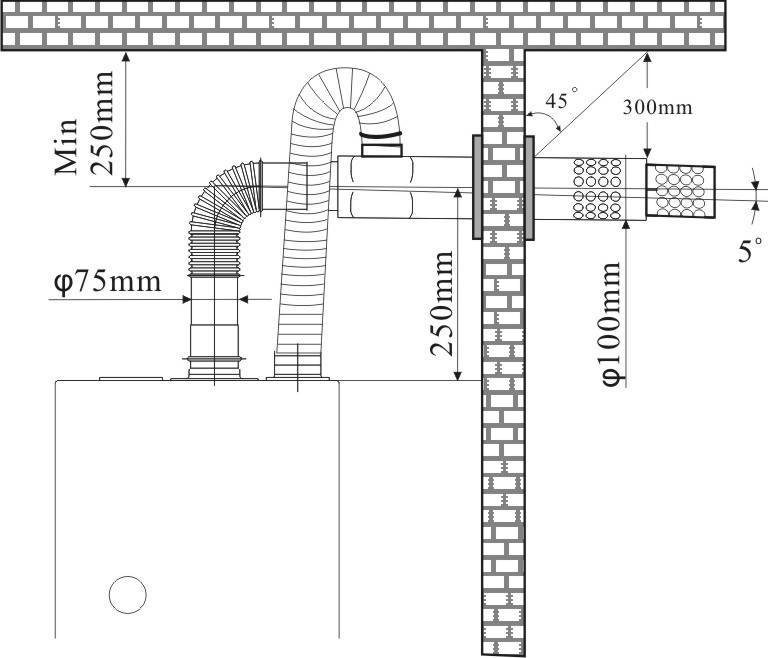

Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

• Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
• Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
• Отдельные элементы  должны соединяться друг с другом по раструбной системе.
• Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
• В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
• Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
• Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить  его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

Установка включает несколько последовательных этапов:

• Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
• Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
• Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода: инструкция, требования и нормативы

Процесс производится по правилам и нормам СНиП, под номером 2. 04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.

Требования к монтажу

• В многоэтажных домах прежде всего соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте; минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
• Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
• Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
• При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
• Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
• Зазор между трубой и деревянной стеной должен быть от 5 см.
• Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
• Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
• В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
• Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.

Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки

У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

Горизонтальный легче устанавливать, к тому же он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.

В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

Вентиляция

По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.

Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Конструкция коксиального дымохода,Установка коксиального дымохода

особенности установки — Реальное время

Недвижимость

00:00, 22.12.2021 Сюжет: Дом в фокусе

Секреты системы «труба в трубе». Часть 2-я

В предыдущем материале мы начали разговор о коаксиальных дымоходах — одном из популярнейших типов дымоотводящих систем. Устройство такой системы, ее принцип действия и преимущества мы уже разобрали. Теперь предлагаем познакомиться с особенностями и правилами монтажа.

Инструкция превыше всего!

Соединение элементов коаксиального дымохода — раструбное. В качестве уплотнения используют силиконовые прокладки, которые не поддаются воздействию горячего воздуха.

Собирая систему, нужно руководствоваться определенными правилами. Опытные монтажники их знают и всегда руководствуются требованиями и правилами, которые описывают производители. Общие требования будут примерно одинаковыми для большинства коаксиальных дымоходных систем.

Есть два варианта монтажа коаксиального дымохода — вертикальный и горизонтальный. Второй вариант предпочтительнее, но для этого надо, чтобы котел был оснащен принудительной вентиляцией. В частных домах вертикальные конструкции используются, только если вывести дымоотводный канал через стену никак нельзя. Препятствовать этому может, например, близко расположенное к выводной трубе окно, или рядом стоящая другая постройка.

Фото: stroy-podskazka.ru

Максимальная длина горизонтально установленного дымохода должна быть не более трех метров.

При монтаже дымоотвода лучше работать в перчатках: трубы могут быть острыми. А для укрепления и герметизации можно использовать только огнеупорные материалы.

Основные принципы монтажа

1. Сначала выбирается место для котла и трубы. Монтаж котла и дымохода надо делать одновременно. Дымоход размещается на метр — полтора выше котла. По отношению к земле выход дымохода должен располагаться не менее чем в двух метрах.
2. Расстояние от конька крыши дома до сечения дымоотводящего канала должно быть не менее 0,5 метра для частного дома.
3. Расстояние от окон, вентиляционных отверстий и дверей выход дымоходной трубы должен располагаться не менее чем в полуметре. Окна, которые располагаются выше него (например, окна второго этажа), должны быть минимум в метре. Иначе есть риск того, что отводимые газы будут попадать в помещение.
4. От выхода коаксиального дымохода до соседней постройки должно быть более 8 метров. Если на трубе будет установлен дефлектор, это расстояние сокращается до 2 метров, если соседняя стена глухая, и до 5 — если в ней есть окна.
5. При монтаже сначала сверлится отверстие в стене под вывод коаксиальной трубы. Для этого нужно тщательно вымерить диаметр.
6. Трубу надо вывести в отверстие и соединить с котлом с помощью хомута. При сборке частей дымохода надо соблюдать небольшой угол по отношению друг к другу и к земле — так, чтобы конденсат стекал наружу, а не в котел.
7. Отверстие с выведенной трубой герметизируется вокруг дымохода монтажной пеной.
8. Если труба выводится через крышу (а дымоход, соответственно, вертикальный) — надо использовать изолирующие патрубки и негорючую изоляцию. Чтобы дымоотводящий канал не соприкасался с фрагментами кровельного пирога, его заключают в защитный кожух.
9. Перед финальным запуском работы нужно будет сделать проверочный.

Еще несколько тонкостей

В процессе сборки дымохода каждая последующая деталь закрепляется в предыдущей так, чтобы не образовывалось препятствий, мешающих движению выводимых газов. Все элементы должны плотно прилегать друг к другу, и каждая последующая деталь должна входить внутрь предыдущей на расстояние, равное не менее чем половине диаметра сечения канала.

Фото: stroy-podskazka.ru

Обязательно используются переходные узлы, а стыки двух элементов жестко закрепляются хомутами. При этом категорически не рекомендуется использовать собственноручно сделанные переходники, подмотки из ленты или уплотнения из герметика. «На коленке», с использованием подручных средств такую технически серьезную вещь, как дымоход, собирать нельзя, иначе его эксплуатация будет попросту опасной!

Выходящий наружу участок горизонтального дымохода наклоняется на 3 градуса вниз (для отвода конденсата).

На всем протяжении дымоходного канала должно быть не более двух сгибов, иначе удаление продуктов сгорания будет затруднено.

Ревизионные участки, переходники и устройство для сброса конденсата должны быть легко доступны для периодического осмотра: да, коаксиальный дымоход, как и все другие типы дымоотводящих систем нуждается в периодическом осмотре и техобслуживании.

Если горизонтальный дымоход выходит в место, где преобладает ветер, направление которого противоположно направлению отвода дыма, то на выходе трубы нужно поставить жестяной заслон (между ним и выходным отверстием должно быть минимум 40 сантиметров).

Дефлекторная решетка рекомендуется к установке на коаксиальных дымоходах, которые возвышаются над уровнем земли менее чем на 1,8 метра.

Если нужно обвести конструкцию трубы вокруг препятствия, нужно использовать специально предназначенные для этого колена.

Фото: stroy-podskazka.ru

И, наконец, главное: в сборке дымоотводящей системы мелочей не бывает. Поэтому лучше не рисковать и не заниматься этим самостоятельно (хотя кажется, что это просто — как собрать конструктор). Если дымоход собирает профессиональная бригада, которая знает все тонкости и соблюдает все правила, то система честно прослужит долгие годы, будет эффективной и безопасной!

Людмила Губаева

Недвижимость Татарстан

Руководство по коаксиальным вентиляционным системам

DirectVent Pro от Simpson Duravent представляет собой унифицированную коаксиальную вентиляционную систему, предназначенную для использования с газовыми или пропановыми печами, обогревателями и каминами с прямым отводом. DirectVent Pro имеет герметичные внутренние соединения для превосходной производительности, не требующие прокладок или герметиков (если не указано производителем устройства). Все черные отрезки труб, удлинители труб и отводы имеют швы наружных стенок, сваренные лазером, для придания гладкости. Низкопрофильные замки, отсутствие кромок и бусин позволяют получить красивое изделие, которое элегантно смотрится в любом интерьере.

DirectVent Pro в сочетании с газовым прибором был протестирован и внесен в список как система декоративного газового прибора или как система нагревателя с прямым отводом воздуха крупным испытательным агентством, таким как UL, CSA, Warnock Hersey или OMNI.

См. приведенные ниже типовые монтажные чертежи, чтобы выбрать подходящие компоненты для вашей установки.

• Превосходство в сочетании с инновациями и стилем… DirectVent Pro. Прямая вентиляция Simpson Dura-Vent рекомендована эксклюзивно почти всеми крупными производителями печей и каминов в США и Канаде, с самым большим выбором заглушек для прямой вентиляции.
• Все компоненты DirectVent Pro совместимы с комплектом DirectVent GS, за исключением удлинителей труб DirectVent Pro.
• Будьте пожаробезопасны! Используйте надлежащую поддержку и распорки. Соблюдайте местные строительные нормы и правила и проверьте систему вентиляции.

Планирование установки

1. При вертикальной установке газовой плиты измерьте высоту от выходного отверстия плиты до потолка, чтобы определить необходимую длину черной трубы. Выберите потолочную опору/настенную крышку для наперстка или потолочную опорную коробку собора.

2. Чтобы определить необходимую длину оцинкованной трубы, измерьте толщину потолка и вертикальный подъем на чердаке или втором этаже. Противопожарные перегородки требуются на каждом уровне этажа, кроме потолочной опоры первого этажа/настенной наперстки или опорной коробки сводчатого потолка. Если требуется смещение, чтобы избежать препятствий, используйте пару колен под углом 45°. Для надлежащей поддержки используйте налокотники со смещением. Используйте настенные ремни для длинных вертикальных спусков. На чердаке требуется утепление чердака.

3. Измерьте уклон крыши. Выберите правильный мигающий и штормовой воротник. Определить минимальную высоту над крышей.

4. При горизонтальной установке проверьте минимальную высоту подъема и максимальную горизонтальную длину в инструкциях производителя прибора. Если ограничения по высоте препятствуют адекватному подъему над прибором, можно использовать трубку. Выберите подходящую заглушку для горизонтальной заделки (см. инструкции по установке производителя устройства). Чтобы защитить виниловый сайдинг, выберите зазор для винилового сайдинга. Ознакомьтесь с инструкциями изготовителя прибора, чтобы узнать требования к настенному коушу и противопожарной перегородке.

Рекомендация по проектированию

Следующие рекомендации по проектированию предназначены только в качестве общего руководства, помогающего в проектировании и выборе компонентов вентиляции для вашей установки. Всегда читайте и следуйте инструкциям по установке Simpson Dura-Vent, прилагаемым к крышке или опорной коробке, перед установкой дымоходной системы. Инструкцию по установке можно посмотреть на странице товара на нашем сайте.

Важно: Проверьте заводскую табличку с техническими данными и руководство по эксплуатации, чтобы убедиться, что система прямой вентиляции Simpson Dura-Vent одобрена для использования с выбранным вами фирменным прибором.

• Внутренний и внешний диаметры труб должны соответствовать размеру выпускного отверстия прибора.
• Ознакомьтесь с инструкциями производителя устройства по установке, чтобы узнать, какие типы конфигураций вентиляционных отверстий разрешены (например, горизонтальная, вертикальная, перекладка дымохода и т. д.). Кроме того, проверьте любые ограничения вентиляции, такие как максимальная горизонтальная длина, минимальный и максимальный вертикальный подъем, максимальное смещение и т. д.
• Будьте пожаробезопасны! Сохраняйте по крайней мере минимальные зазоры (воздушное пространство) между вентиляционной трубой и близлежащими горючими материалами, как указано в инструкциях по установке изготовителя прибора. Используйте надлежащую поддержку и распорки. Соблюдайте местные строительные нормы и правила и проверьте систему вентиляции.

Статьи, которые могут вам также понравиться…

• Основы дымохода для камина

• Руководство по покупке дымохода

• Руководство по измерению дымохода

• Руководство по покупке дымохода

• Дымоход Справочник покупателя труб

• Как понять запутанные термины для камина

• Как готовить на дровяной печи

• Как найти подходящего подрядчика для установки вашего очага

• Поиск подходящей крышки дымохода для вашей трубы дымохода

• Руководство по обслуживанию камина своими руками

9011 0

Вопросы по этой статье

Ответы на все вопросы клиентов нашими сертифицированными специалистами NFI бесплатно!

2 вопроса и 2 ответа

Задать вопрос

Билл Б

23 сентября 2020 г.

В моей системе есть два коротких горизонтальных участка для вентиляции газовой плиты с прямым отводом. Должны ли эти трассы быть ровными или наклонными?

1 Ответ

Это требование продиктовано требованиями к установке конкретной модели. Информация должна быть найдена в руководстве по установке.

Представлено: Тайлер М. – Мастер очага NFI 23 сентября 2020 г.

Ответить

JPB

из Освего, штат Нью-Йорк спросил:

5 декабря 2019 г.

Необходимо установить газовую печь на пропане в солярии с большим количеством окон. Нужны рекомендации по минимальным расстояниям от окон и стен.

1 Ответ

Если вы имеете в виду внутреннее размещение печи, газовые плиты с прямой вентиляцией не будут иметь требований к зазорам, которые можно было бы считать сравнимыми с дровяными печами, а это означает, что зазоры будут гораздо более щадящими. Однако обратите внимание, что, как и в случае с дровяными печами, требования к зазору будут специфичными для печи, и не будет стандартного кода, относящегося к требованиям к зазору.

Представлено: Уилл М. 5 декабря 2019 г.

Ответить

Нужна помощь?

• Связанные статьи
• Вопросы и ответы клиентов
• Спросите экспертов (бесплатно)

Руководство по установке DirectVent Pro

• Товары для каминов
• Вставки для каминов 90 022
• Изделия для печи
• Изделия для газовых бревен
• Изделия для дымохода
• Камины Артикул каминной доски
• Аксессуары Артикул
• Товары для отдыха на открытом воздухе
• Товары для костра
• Товары для обогревателей
• Товары для гриля

Категории

• Камины
• Вставки для камина 9 0022
• Печи
• Газовые журналы
• Камины
• Аксессуары
• Дымоходы и вентиляция
• Жилье на открытом воздухе
• Дымоход
• Обогреватели
• Ямы для костра
• Решетки
• HVAC
• Выбрать по бренду
• Руководства и статьи

Отзывы

Подпишитесь на нашу рассылку новостей

Камины Superior DRT3545 45-дюймовый камин с прямой вентиляцией

Перейти к содержимому

From: $4,359. 00

Бесплатная доставка для всех заказов на сумму свыше 99 долларов США

Доставка в течение 24 дней -48 часов

100% безопасные покупки в Интернете

Авторизованный дилер

Звоните по номеру 732-835-4267, чтобы узнать цену!0022

Технические характеристики

Инструкции

Гарантия

Камины Superior DRT3545 45″ Камин с прямой вентиляцией, электронное зажигание, дрова из обугленного дуба

Камины Superior DRT3545 45″ Камин с прямой вентиляцией от его потрясающего беспрепятственного обзора до высокоэффективного нагрева газовый камин с прямым отводом DRT3545 Pro Series, созданный только благодаря передовым технологиям, предлагает непревзойденный стиль и производительность. Стандартные функции включают внутреннее освещение, керамическое стекло, полнофункциональный пульт дистанционного управления и вентилятор с регулируемой скоростью. Стандартная электронная система зажигания IPI имеет плавное резервное питание от батареи и может работать в непрерывном пилотном режиме. Этот блок сделает жилые помещения теплыми и привлекательными, а дополнительные аксессуары придадут дополнительный стиль любой комнате. Универсальная и эффективная серия DRT3545 Pro — это доступный комфорт без компромиссов.

Особенности

• Выберите один из трех размеров – 35 ”, 40 ” и 45″ – в соответствии с размерами вашей комнаты и потребностями в отоплении.
• Бревна из обожженного дуба, декоративная решетка и тлеющие угли создают элегантную атмосферу огня.
• Недавно разработанная горелка для сковороды производит яркое пламя для яркой презентации и часов удовольствия.
• Керамическое стекло для превосходной прозрачности.
• Чистый, сияющий дизайн сочетается с каминной полкой или отделкой любого стиля.
• Стандартное внутреннее освещение.
• Конструкция с циркуляцией тепла увеличивает распределение теплого воздуха для исключительного дополнительного тепла.
• Стандартный встроенный комплект вентилятора обеспечивает более высокую эффективность и подачу тепла в жилое помещение.
• Керамическое стекло излучает больше тепла, чем стандартное закаленное стекло.
• Полнофункциональный пульт дистанционного управления упрощает работу.
• Энергосберегающая электронная система пилотного зажигания прерывистого действия снижает расход газа и обеспечивает надежную работу.
• Стандартное управление большим/малым пламенем позволяет контролировать атмосферу в помещении.
• Бесперебойная работа даже при отключении электроэнергии.
• Комбинированная вентиляция (сверху/сзади) для максимальной гибкости установки.
• Одобрено для использования в любых помещениях, включая спальни.
• Выберите из множества необходимых вкладышей для более индивидуального вида.
• Комбинированная вентиляция (сверху/сзади) для максимальной гибкости установки.
• Модели, работающие на природном газе и пропане, позволяют выбрать топливо для отопления.
• 20-летняя ограниченная гарантия

Этот камин соответствует всем барьерным требованиям ANSI 2015 года.
Листинг агентства: построен в соответствии со стандартами ANSI Z21.88 и CSA 2.33. Отчет PFS F13-94
Использование 4,5″ / 7,5″ Компоненты Secure VentTM Rigid и Secure FlexTM Direct-Vent Нажмите здесь для вентиляции

Из соображений конфиденциальности YouTube требуется ваше разрешение для загрузки. Для получения более подробной информации ознакомьтесь с нашей Политикой конфиденциальности.

Я принимаю

Из соображений конфиденциальности YouTube требуется ваше разрешение для загрузки. Для получения более подробной информации ознакомьтесь с нашей Политикой конфиденциальности.

Принимаю

Характеристики

9034 6 Вид спереди

Модель	DRT3535	DRT3540	DRT3545 90 347
Вентиляционный тип	Прямая вентиляция	Прямая вентиляция	Прямая вентиляция
Ширина рамы	35-7/8″	40-7/8″	45-7/8 ″
Высота рамы	36-1/ 4″	41-1/4″	41-1/4″
Глубина рамы	18 1/2″	18 1/2″	18 1/2″
БТЕ	23 000 LP / 26 000 NG	27 000 LP / 33 000 NG	30 000 LP / 35 000 NG
Style	Традиционный	Традиционный	Традиционный
View Style	Вид спереди	Вид спереди
Органы управления	Пульт ДУ	Пульт ДУ	Пульт ДУ
Рейтинг	Z21. 88	ANSI Z21.88	ANSI Z21.88
Гарантия	20-летняя ограниченная гарантия	20-летняя ограниченная гарантия	20-летняя ограниченная гарантия

Гарантия

ГАРАНТИЯ

Инновационная 20-летняя ограниченная гарантия Hearth Products («IHP») гарантирует ваш газовый камин, плиту или вставку марки Superior®. (“Продукт”) не должен иметь дефектов материалов и изготовления на момент изготовления. На корпус изделия, топку и перегородку распространяется 20-летняя ограниченная гарантия. На керамическое стекло распространяется 20-летняя ограниченная гарантия только от термического разрушения. После установки, если в течение 20-летнего периода ограниченной гарантии будут обнаружены дефекты материалов или изготовления компонентов, на которые распространяется гарантия IHP, и пока Продукт остается на месте первоначальной установки, IHP, по своему усмотрению, отремонтирует или заменит компоненты, на которые распространяется действие гарантии.
