Монтаж электропроводки в квартире – 7 шагов от А до Я. Схемы, установка розеток и выключателей, прокладка кабеля, сборка распредщитка.

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Разметка под электрику

Любая качественная работа начинается с точной разметки.

Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

  • для розеток – 30см от пола
  • для выключателей света – 60-90см
  • все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

  • средний перфоратор с алмазной коронкой
  • большой перфоратор с ударной коронкой
  • штроборез с запилом 60мм в глубину

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

  • плюс кондиционер или другая мощная техника
В детскую комнату можно завести отдельный провод под розетку на телевизор. Это делается для того, чтобы ребенок мог безопасно находиться в этом помещении, даже без вашего присмотра.

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

В среднем три:

  • розетки

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

  • стиральная машинка
  • бойлер
  • сушильная машина
  • посудомойка
  • варочная панель
  • духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.

приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

  • для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2
  • для розеток и кондиционирования – 3*2,5мм2
  • духовка – 3*4мм2
  • эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

  • сварка с предварительной скруткой
Подробнее

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Подключение светильников

При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.

Более подробно о правильном подключении потолочных светильников говорится в видео ниже.

После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.

Сборка распредщитка

Один из самых важных моментов в эл. монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

  • кабель 3*1,5мм2 – 10А
  • кабель 3*2,5мм2 – 16А
  • кабель 3*4мм2 – 20А или 25А
  • кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

  • реле напряжения
  • выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

  • охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Статьи по теме

Монтаж электропроводки своими руками. Прокладка проводки

С чего нужно начинать монтаж проводки

Перед тем, как будут штробиться канавки для кабелей и устанавливаться подрозетники, нужно составить схему электропроводки. В этой схеме указывается точное размещение розеток, выключателей, распределительных коробок и проводов.

Желательно точно предусмотреть размещение и размеры мебели, и даже той, которую планируется покупать в будущем. Это очень важно для правильного размещения розеток и выбора их количества.

Совет! Если пока точно неизвестно, сколько электроприборов будет находиться в комнатах, то нужно ориентироваться на нормативные требования: в жилых комнатах — 1 розетка на 6 м2, ванной и кухне — 2 розетки на 6 м2.

При составлении схемы нужно особое внимание уделить ванной комнате, так как здесь всегда повышена влажность и нужно по максимуму защитить все электроустройства и проводку.

После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу.

При разметке нужно обязательно соблюдать нормативные расстояния между горизонтальной проводкой и потолком (не менее 10.5 см от потолка) и между плинтусами (не менее 15-20 см). Проводка, расположенная вертикально, должна располагаться на расстоянии 10 см от оконных и дверных проемов.

Очень важно, чтобы проводка не соприкасалась с металлическими строительными конструкциями и газовыми трубами (расстояние не менее 40 см).

Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд.

Способы прокладки проводов

Существует 3 метода прокладки проводки:

  1. Скрытый

  2. Открытый

  3. Комбинированный

Самым распространенным считается скрытый метод, когда проводка прокладывается под штукатурным слоем в штробах, либо же в гипсокартонных перегородках в специальном рукаве. Однако он и самый непрактичный, так как для ремонтных работ придется разрушать штукатурный слой.

Комбинированный способ наиболее распространен в офисных помещениях, а открытый — в домах (обычно очень старых или деревянных), где невозможна скрытая прокладка.

Как прокладывается скрытая проводка

Скрытая проводка располагается в специальных пустотах элементов здания: перегородках, подвесных потолках, в полу, плитах перекрытия. Для прокладки проводки в квартире нужно проштробить канавки глубиной до 2 см и сделать углубления для выключателей и розеток. Далее штроба заштукатуривается предварительно приготовленным раствором.

Очень удобно, когда провод проложен в защитном рукаве.

Это позволяет в дальнейшем без разрушения штукатурного слоя заменять или ремонтировать проводку.

При прокладке проводов в ванной, нужно обязательно защитить их ПВХ-оболочкой.

Важно! Защита проводов оболочкой из металла или стальными трубами — является грубейшим нарушением электробезопасности.

Как прокладывается открытая проводка

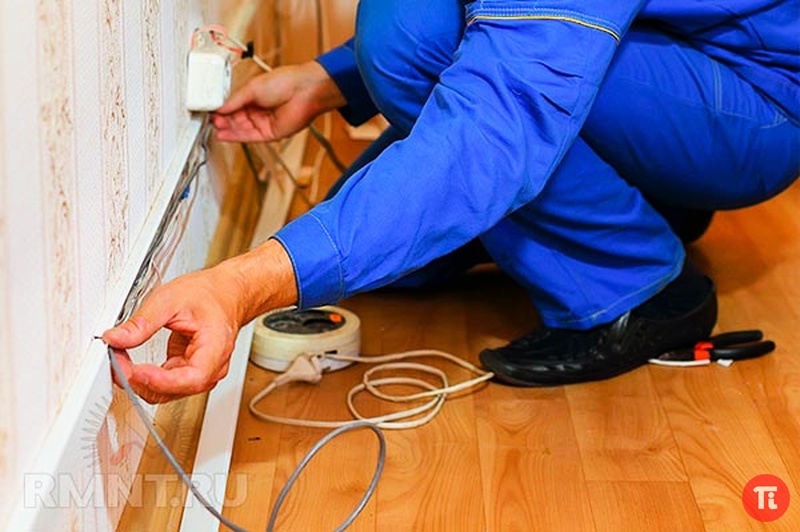

Открытая проводка располагается в плинтусах или пластиковых трубах на любой удобной высоте. Все, что нужно при прокладке такой проводки — это максимальная защита от возможного возгорания во время различных неполадок.

Обеспечить такую защиту можно, выполняя следующие правила:

  • Не компонуйте вместе силовой, слаботочный и осветительный провода

  • Выбирайте плинтус из электроизоляционных негорючих материалов

  • Не размещайте провода в местах частого перемещения людей

Установка УЗО — устройств защитного отключения

Установка УЗО в современной квартире стала обязательной, поскольку благодаря им повышается электробезопасность и скорость ремонта неполадок в электросети.

  1. Выбирая УЗО для ванной комнаты, нужно смотреть только на приборы класса А, которые могут выдержать силу тока до 30 мА.

  2. Для розеток нужны автоматы класса B на 25 А и на 30 А.

  3. Для осветительной линии нужны УЗО класса B на 10-16 А.

Наиболее удобными являются УЗО, совмещенные с автоматическим выключателем, который сможет обезопасить электролинию от кроткого замыкания и утечки.

Как правильно выбрать провод

Для прокладки электропроводки лучше всего выбирать медный провод, так как он обладает самой лучшей электропроводностью, лучше гнется и при этом считается менее ломким.

В квартире понадобится несколько типов таких проводов:

ВВГ-5*6 — 5-жильный провод с сечением в 6 мм2 (для 3-фазного питания).

ВВГ-3*2.5 — 3-жильный провод с сечением 2.5 мм2 (соединяет щиток с распределительной коробкой, а распределительную коробку с розетками).

ВВГ-3*1.5 — 3-жильный провод с сечением 1.5 мм2 (необходим для соединения распределительной коробки с выключателями и осветительными приборами).

ВВГ-2*6 — 2-жильный провод с сечением 6 мм2 (соединяет распределительный щит со щитом освещения).

Монтаж скрытой и открытой электропроводки

Монтаж скрытой проводки в квартире

Для монтажа скрытой проводки нужно проштробить отверстия в стенах. Для этого понадобятся соответствующие инструменты: болгарка с алмазным диском, режущим бетон, молоток и монтажное зубило.

При помощи этих инструментов выдалбливаются углубления в стене с такими параметрами:

После того как углубления будут подготовлены, необходимо нарезать все кабеля на нужные куски кабеля (+10 см к каждому куску для соединения их между собой). Все кабеля после нарезки затягиваются в гофру.

Теперь все кабеля нужно вставить в штробу и закрепить в ней при помощи строительной смеси. Смесь укладывается небольшими отрезками — через каждые 50 см.

В тех местах, где провода будут отходить к выключателям и розеткам, производится установка распределительных коробок.

После установки распределительного короба, в него заводятся, соединяются и изолируются все провода.

Затем провода протягиваются к розеткам и выключателям и заводятся в подрозетники, которые после этого обмазываются вокруг раствором.

Монтаж открытой проводки

При монтаже открытой проводки нужны будут специальные короба или же кабель-каналы. Именно в них будет укладываться провод.

Первое, что нужно сделать — это наметить места прокладки проводов и просверлить отверстия под дюбели на промежутках по 0.5 метра. Затем можно поставить короба, проложив в них провод, и закрепить их саморезами.

Далее устанавливаются розетки, выключатели и распределительные короба — все точно так же, как и в случае со скрытой проводкой, разве что не нужно штробить отверстия.

Важно! После соединения всех проводов (и для закрытой, и для открытой проводки), нужно обязательно проверить верность прокладки проводки тестером, а уже потом закрывать короба крышками и подключаться к общей сети.

Как устанавливаются розетки и выключатели

Монтаж розеток и выключателей также разделяется на: открытый и скрытый способы.

При скрытом при помощи специальных насадок на перфораторе выдалбливаются отверстия. Размер насадок подбирается в соответствии с размерами подрозтеника.

При открытом способе подрозетники просто крепятся к стене на клей или при помощи саморезов, шурупов.

Подключение к общей электросети

Чтобы в доме, наконец, появилось электричество, и все труды на прокладку проводку оправдали себя, нужно подключиться к общей электросети. Для этого нужно получить разрешение на подачу электроэнергии и напряжения. Как это сделать? Для этого потребуется заключить договор с компанией, которая проведет приемо-сдаточное испытания и вынесет решение о подключении дома к источникам электроэнергии.

Все приведенные здесь указания являются общими, поэтому каждый владелец квартиры или дома должен, прежде всего, ориентироваться на индивидуальные особенности своего жилища, и в соответствии с ними начинать прокладку электропроводки.

Видео по монтажу проводки

В помощь каждому хозяину 4 части видеоролика о правильной прокладке проводки. Подробный и понятный пошаговый курс.

Часть I:

Часть II:

Часть III:

Часть IV:

Больше информации

Задать вопрос

Все про монтаж электропроводки в квартире и частном доме

22

Домашняя электропроводка состоит из двух основных проводов: фазы и нуля. Еще есть заземление. Фаза относительно земли имеет потенциал, поэтому если к ней прикоснуться ударит током. Ноль не имеет потенциала относительно земли, поэтому он не может бить током. Встречаются ситуации когда ноль может «бить» током …

89

Трехфазная сеть состоит из пяти проводов: три фазы, ноль (нейтраль) и заземление. Иногда для подключения техники, например, варочной поверхности требуется 380 Вольт. Но заменив плиту на более современную можно столкнуться с трудностями подключения, так как работать она может от сети 220 Вольт. Как из трех фаз сделать 220 Вольт …

12

В электропроводке используется два типа проводов медные и алюминиевые. Причем последние эксплуатируются в старом жилом фонде. При модернизации электропроводки часто приходится сталкиваться с соединением меди и алюминия. Можно ли это делать? В статье рассмотрим способы как правильно соединить медные и алюминиевые провода …

42

При подключении электроплит, светодиодных люстр, розеток и других электроприборов важно определить какая жила в кабеле является фазой и нулем. Если несколько способов как это можно сделать. Наиболее простой это использование индикаторной отвертки. Также узнать фазный провод или нулевой можно с помощью мультиметра…

40

Большинство современных бытовых потребителей используют в своих домах и квартирах однофазное напряжение 220 Вольт. Такое напряжение получается между одной из фаз и нулевым проводником. Но что делать, если необходимо трехфазное напряжения 380 Вольт. Как его получить из 220? Рассмотрим обзор методик …

42

Рассмотрим основные причины, почему на нулевом проводе может появиться напряжение. Одна из них неравномерная нагрузка по фазам в трехфазной сети. Также частой причиной появления фазы на нуле является обрыв последнего. То есть при обрыве нулевого провода в щите, в обеих клеммах розетки будет светиться индикаторная отвертка …

84

В однофазной сети для работы электроприборов необходимо два провода фаза и ноль. Напряжение между ними составляет 220 Вольт. Если взять две разноименные фазы, между ними напряжение будет 380 Вольт. Для питания некоторых потребителей необходимо линейное напряжение. Но если замкнуть две фазы произойдет короткое замыкание …

103

Любой монтаж электропроводки не обходится без соединения проводов. Одножильные или монолитные провода легко можно соединить различными способами, включая скрутку, пайку и опрессовку. Трудности возникают при соединении многожильных проводов. Правильное соединение одножильного и многожильного провода …

38

Для монтажа электропроводки применяются провода и кабели с монолитной жилой. Но для подключения например светильников или цепях сигнализации применяют многожильные провода. По сравнению с одножильными проводами их подключение часто вызывает трудности. Как правильно соединить многожильные провода …

101

От правильного подключения электроприборов зависит их корректная работа. На многих аппаратах промаркированы клеммы, на которых указывается, куда подключать фазный, нулевой и заземляющий проводники. Но часто этот порядок нарушается. Какие последствия могут возникнуть при неправильном подключении …

21

Некоторые из вас знают, что медные провода нельзя скручивать с алюминиевыми. Но не все электрики руководствуются этим правилом и часто в распределительной коробке можно встретить такое соединение. Чтобы понять, почему этого нельзя делать рассмотрим особенности металлов и их физические свойства …

18

В старом жилом фонде сохранилось много квартир, где эксплуатируется старая алюминиевая проводка. Стоит ли менять ее на медную? Однозначно да. Недостаток алюминиевых проводов в том что в местах соединения они окисляются. Это приводит к ухудшению контакта, увеличению переходного сопротивления и выгоранию контакта в целом …

14

Монтаж электропроводки осуществляется двумя видами кабелями – алюминиевыми и медными. Последние имеют ряд преимуществ. Алюминиевые провода имеют меньшую пропускную способность по сравнению с медными. Например медный кабель сечением 2.5 мм2 выдерживает 25 Ампер, в то время как алюминиевый кабель для такой нагрузки …

17

Монтаж электропроводки может выполняться не только медным, но и алюминиевым кабелем. Правилами ПУЭ в 2017 году разрешено применять алюминиевые кабели для монтажа электропроводки в быту. Какие преимущества кабеля АВВГ по сравнению с его медным аналогом. Сегодня рассмотрим, как расшифровать маркировку АВВГ …

26

Кабель ВВГ широко используется не только в промышленной индустрии, но и в частном электромонтаже. Профессиональные электрики доверяют этой марке кабельной продукции. Его основное отличие это надежность и долговечность. Чем отличается кабель ВВГнг-LS от ВВГнг? Рассмотрим технические характеристики …

18

Индукционная варочная панель уже давно заслужила уважение у многих хозяек. В отличие от электрической плиты индукционная имеет стильный внешний вид, очень компактная и энергоэффективная. Основа работы индукционной варочной панели лежит в создании магнитного поля высокой частоты, под воздействием которого …

48

Современные технологии не стоят на месте, и сегодня для приготовления еды существует несколько вариантов электрических плит. Порой хозяйкам сложно выбрать между электрической плитой и индукционной варочной панелью. Давайте рассмотрим, в чем основное отличие между ними и какая плита лучше индукционная или электрическая …

58

Ванная комната место с повышенной влажностью и эту влажность нужно как то убирать. Для борьбы с влажностью устанавливают вытяжные вентиляторы. Есть несколько схем подключения, которые мы сегодня рассмотрим. Наиболее простой способ это подключить вентилятор к имеющемуся освещению. И свет и вентилятор будут работать …

29

Любые электромонтажные работы можно разделить на несколько основных этапов. В самом начале нужно подготовить проект с расстановкой мебели и на его основании составить схему электропроводки. Далее нужно выполнить разметку стен и мест установки розеток и выключателей освещения …

35

Гараж является не только местом хранения автомобиля, но и своего рода мастерской для настоящих мужчин. Основные требования к электропроводке в гараже это комфортность и безопасность. В зоне рабочего места нужно установить необходимое количество светильников и розеток. Для мощной техники следует предусмотреть  …

30

Ванная комната является опасным помещением с точки зрения электробезопасности. Все электроприборы, которые там устанавливаются должны иметь соответствующую степень защиты – IР. Вся ванна делится на зоны электробезопасности (их всего 4) в зависимости от места установки. Где разрешено устанавливать розетки и выключатели …

25

Такой термин встречается во многих отраслях, радиотехнике, энергетике, рыболовной индустрии. Значение данного слова происходит с английского «feeder» – питать. В энергетике и электрике понятие термина означает воздушную или кабельную линию, которая питает участок распределительной сети. Пример, отходящие линии подстанции …

Правила и схема монтажа электропроводки

Регламентирующая документация

Прежде чем приступить к работам по обустройству электросети, нужно внимательно изучить Правила Устройства Электроустановок (ПУЭ). Этот документ регламентирует основные положения при работе с электрообородуванием, благодаря чему достигается безопасность и надежность эксплуатации электросетей.

После ознакомления с основной документацией можно начинать монтаж проводки. Все работы по обустройству такой системы можно условно разбить на несколько этапов, каждый из которых имеет свои правила.

Пошаговый монтаж электропроводки

Подготовительный этап

Здесь нам предстоит решить несколько важных вопросов:

  1. Выбор типа проводки. Смонтировать электропроводку можно двумя различными способами: наружным или внутренним (скрытым).

Скрытый способ монтажа предполагает укладывание кабеля в специально подготовленные выемки – штробы, которые потом будут оштукатуриваться. Этот способ довольно трудоёмкий, но выглядит более эстетично: снаружи нет ни проводов, ни коробов, которые могут испортить вид помещения. Его можно проводить только при первичном обустройстве проводки или же при капитальном ремонте помещения. После завершения всех работ невозможно изменить конфигурацию электросистемы.

Наружная электропроводка производится путём укладывания кабеля в специальные короба, установленные на стенах, а также потолках. Этот способ более простой, а также позволяет изменять конфигурацию электросистемы в случае необходимости.

  1. Составление схемы электропроводки. Составление такой схемы даёт возможность определить оптимальный вариант расположения магистралей, электроточек, просчитать количество необходимого оборудования и кабеля, упрощает процесс установки оборудования. Создание схемы можно разделить на несколько этапов:

                        а. Составление плана помещений. Можно самостоятельно составить план, промеряв рулеткой все стены, а можно воспользоваться копией чертежа с техпаспорта на квартиру. Для составления собственного плана удобно воспользоваться листом в клетку, где одну клетку можно условно принять за полметра.

                        б. Определение мест расстановки мебели. Для того чтобы избежать такой ситуации, когда розетка оказывается за шкафом или холодильником, необходимо на схеме обозначить предполагаемую расстановку мебели. Это позволит расположить электроточки в удобных для пользования местах.

                         в. Определение мест для освещения. Необходимо установить количество светильников, их местоположение, обозначить магистрали для освещения, места для электрораспределительных пунктов, а также переключателей.

                        г. Определение мест под розетки. Количество розеток определяется с учетом планируемого размещения бытовых приборов и мебели. Также обозначаются розеточные магистрали и электрораспределительные коробки.

                        д. Обозначение силовых магистралей. Для потребителей свыше 2 кВт рекомендуется проводить выделенные линии. Это может быть бойлер, электропечь, посудомойка, теплый пол и пр. Всех таких потребителей нужно отметить на схеме, а также предусмотреть для них отдельную магистраль.

  1. Разметка. После составления схемы нужно разметить все электроточки и магистрали в помещении. По ПУЭ есть несколько правил монтажа электропроводки, которые обязательно нужно учитывать:
  • Все основные элементы должны находиться в  доступных местах. Выключатели нужно устанавливать на высоте 60-150 см от пола. Они должны располагаться так, чтобы дверь не мешала доступу к ним. Также рекомендуется располагать выключатели на расстоянии 10-20 см от дверного проёма.
  • Розетки должны находиться на высоте 50-80 см от пола. Проводка и все электроустройства должны быть не ближе чем на 50 см от печей, отопительных приборов, труб и пр. источников тепла.
  • Проводку следует монтировать на некотором удалении от пола – 15-20 см, потолка – 15 см, перекрытий – 5-10 см, дверных и оконных проёмов – 10-20 см, газовых труб – 40 см.
  • Внутренняя прокладка кабеля осуществляется параллельно или перпендикулярно по отношению к полу, повороты выполняются только под углом 90°. Обязательным является составление плана с точным расположением скрытой электропроводки.
  • При прокладке рядом нескольких кабелей необходимо придерживаться расстояния между ними не менее 3 мм или же использовать гофротрубу или короб для каждого проводника.
  • Разводка и соединение проводов производится только в электрораспределительных коробах. Запрещается напрямую соединять медные и алюминиевые кабеля, а также использовать необработанные скрутки.
  1. Расчет кабеля и необходимого оборудования. После того как произведена разметка и определены плановые потребители, необходимо рассчитать сечение кабеля. Расчет осуществляется на основании предполагаемой мощности потребителей по следующей формуле:

I= P / U,

где P – общая мощность приборов, которые планируется использовать (Ватт), U – напряжение в сети (Вольт).

В типовых схемах электропроводки часто  встречаются такие параметры:

  • осветительные контуры – 3х1,5 мм2 или 3х2 мм2;
  • розеточные группы – 3х2,5 мм2;
  • потребители мощностью до 5 кВт (кондиционеры, стиральные машины) – 3х2,5 мм2,
  • потребители свыше 5 кВт (электроплита, духовка, теплый пол) – 3х4 мм2.

Использовать кабель с меньшим сечением нельзя, т.к. это чревато перенапряжением, излишним нагреванием, плавлением изоляции, а также возможностью пожара.

Также рассчитывается необходимое количество и мощность защитного оборудования: УЗО, дифавтоматов, автоматов, реле напряжения и пр.

  1. Закупка. Приобретать электрооборудование лучше от проверенных производителей и обязательно сертифицированное по всем требованиям. Компания DS Electronics выпускает качественные реле RBUZ, которые помогут защитить оборудование от различных аварий в электросетях.

Основной этап – монтаж электропроводки.

Этот этап включает в себя:

  1. Подготовка мест под розетки, освещение, а также электрораспределительные короба. В местах установки предполагаемых электроточек высверливаются отверстия необходимого размера для дальнейшей установки в них подрозетников, распределительных коробов.
  2. Подготовка штроб или монтаж короба. Штробы должны быть глубиной около 20 мм, а шириной позволяющей свободно разместить все провода в гофротрубе. Штробирование производится болгаркой, но лучше использовать специальный штроборез.
  3. Установка электрораспределительных коробок, подрозетников, прокладка кабеля.
  4. Подведение кабеля к щиту, монтаж электрораспределительного щита.

Завершающий этап – установка и подключение оборудования.

На данном этапе устанавливается все электрооборудование, а также производится его подключение к электросети. Собирается электрощит, подключается к готовой проводке. Сотрудниками компании-поставщика электроэнергии производится подключение ввода электропитания. Тестирование работоспособности системы проводится путём поочередного включения автоматов в щитке.

Заключение

Монтаж электропороводки — дело довольно сложное и очень ответственное. Ошибки, просчёты могут привести к непредвиденным последствиям и даже к пожару, а также жертвам. Не стоит рисковать здоровьем и браться за монтаж проводки собственноручно без должного опыта, а также багажа знаний.

Оцените новость:

105 фото вариантов установки скрытой и открытой проводки

Монтаж электропроводки в квартире можно осуществить двумя способами. Прежде чем выбрать один из них, следует ознакомиться с достоинствами и недостатками каждого типа.

Типы монтажа проводки

Скрытый вид проводки более эстетично смотрится. Все провода прячутся в специальные канавки в стенах, которые получаются после их штробления. После этого на стены наносится штукатурка. Но такой тип проводки проблематично отремонтировать.

Когда поврежденный участок найден, необходимо вскрыть штукатурку, и только потом приступать к ремонту. При вскрытии поврежденного места проводки нужно быть осторожным, чтобы не нарушить целостность проводов. После ремонта, нужно снова заделать вскрытый участок проводки.

Для внешнего вида квартиры открытый тип проводки смотрится не так красиво. Она безопасна, так как закрывается в специальные элементы защиты, коробы. Ремонтировать такую проводку удобнее, и быстрее, чем скрытый тип. Но размещать возле нее занавески не безопасно. При коротком замыкании произойдет пожар.

Открытый тип проводки предпочитают делать, только если закрытым монтажом сделать ее не удается. Чтобы выбрать подходящий для квартиры тип, можно посмотреть фото электропроводки.

Безопасная эксплуатация проводки

Для домашней электросети нужно использовать только медные провода. Они могут быть многожильными или одножильными. Качество и тип изоляции на всех проводах разный. Чтобы проводка была безопасной нужно выбирать провода с двойным типом изоляции. Частые перегрузки в сети способны их нагревать.

От повышенной температуры изоляция со временем высыхает, покрывается трещинами и осыпается. В результате возникает пробой между проводами.

Алюминий и медь обладают разным уровнем сопротивления току. Если при монтаже проводки были обнаружены старые участки с алюминиевым проводом, то их нужно заменить, чтобы не стыковать с медными проводами. Иначе они будут греться и произойдет короткое замыкание.

По технологии монтажа электропроводки все стыки проводов должны быть заизолированы. В том числе и труднодоступные участки. Можно воспользоваться специальными коробами изоляции.

Счетчики устанавливаются на входе – это обезопасит дальнейшие работы. Также необходимо наличие заземления и устройств защитного отключения.

Прежде чем приступить к штроблению стен, нужно подготовить схему электропроводки в доме. Тогда в будущем при необходимости можно добавить дополнительную розетку или выключатель, не боясь задеть проложенные провода под штукатуркой.

Электропроводка в частном доме, как и вообще в любых помещениях укладывается строго по горизонтальным и вертикальным линиям. В противном случае будет нарушено правило монтажа. Розетки и выключатели должны находиться на одном уровне с одной стороны от двери. Это придаст удобство их использованию.

Монтаж проводки

После того как составлена схема проводки, нужно начертить ее на комнатных стенах. По правилам монтажа все кабели укладываются на расстоянии не меньше 10 см от оконных проемов, и дверей.

Минимальное расстояние выключателей до пола 50 см, они крепятся со стороны дверных ручек. Прокладывание проводки и кабелей происходит строго по прямым линиям. Никаких плавных углов быть не должно, только 90 градусов. Распределительные коробки для безопасности устанавливаются вблизи потолка. В крайнем случае, 1,5 м от пола.

Перед началом работы следует обесточить электричество во всем доме. Все имеющиеся провода проверить на отсутствие напряжения. Убедиться в изоляции всех инструментов, с которыми предстоит работать. Подготовить изоляционные средства, подходящие под тип используемых проводов.

Изоляционные материалы могут применяться только в скрытом типе проводки. В другом случае используются специально защищенные кабели.

Прежде всего, устанавливаются распределительные коробки, щитки, и прочие элементы. Если проводка открытого типа, то коробка крепится на плоскости дюбелями и саморезами. В скрытой проводке для нее делаются отверстия в стене.

Начинать прокладывание кабелей и проводов следует от распределительного щитка к коробкам. От них проводка расходится к каждой точке. После чего, проводники в коробках зачищаются, скручиваются или припаиваются. Каждую скрутку следует хорошо изолировать.

Нужно иметь много терпения и усердия, чтобы выполнить монтаж электропроводки своими руками. Порядок выполнения работ не сложный, но базовые знания электрика иметь нужно.

Фото процесса монтажа электропроводки

Также рекомендуем посетить:

Как сделать проводку своими руками? Правильный монтаж электропроводки в доме вместе с Леруа Мерлен.

1Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Защитите людей и электрические приборы, узнайте все о соответствующих защитных устройствах.

Устройство защитного отключения 30 мА
располагается в сети перед автоматами, защищающими каждую линию групповых сетей. Устройство обеспечивает защиту человека в случае утечки тока или контакта с фазовым проводом. Установка устройств защитного отключения 30 мА обязательна. Количество устройств определяется жилой площадью.



Жилая площадь*

Виды устройств защитного отключения и их количество

< 35 м2

 1 устройство защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А***

от 35 до 100 м2

 2 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А***

> 100 м2

 3 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А***


* Для максимальной мощности 18 кВА
** Величина номинального тока (40 А или 63 А) определяется в зависимости от Вашей сети и от условий контракта на
предоставление услуг по электроснабжению. В случае использования электрического отопления мощностью более 8000 Вт необходимо установить устройство защитного отключения, рассчитанного на 63 А.
*** Для защиты кухонной электробытовой техники.

Автомат

Правила монтажа электропроводки предполагают установку автомата для защиты от короткого замыкания и перегрузок (превышение максимальной мощности). Это устройство защищает не людей, а электросеть.







Линия групповой сети Электропровода Предохранители Автоматы Максимальная мощность

1,5 мм2

10A

16A

2300 Вт

стандарт-
ная
розетка

1,5 мм2
2,5 мм2

–
16A

16A
20А

2300 Вт
3700 Вт

32 A

6 мм2

32A

32A

7400 Вт


Пример
Автомат 16 А защищает линию групповой сети освещения с суммарной мощностью всех источников освещения, не превышающей 2300 Вт. Электропровода для этой линии должны иметь минимальное сечение 1,5 мм2. Вместо автомата можно использовать предохранитель 10 А.

Электропровода
Провод следует выбирать по цвету в зависимости от его назначения и по сечению в зависимости от назначения линии групповой сети (сеть освещения, сеть розеток…).

Важно!
Все линии групповых сетей, в том числе и линии освещения, должны быть оборудованы
дифференциальным автоматом и проводом заземления.

Цвета
Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза

Только желто-зеленый цвет: земля

Только голубой цвет: нейтраль



Автомат Сечение электропровода

2,5 мм2 6 мм2 10 мм2

Расстояние в метрах
16А / 3680Вт 16 38 64
20А / 4600Вт 12 30 51
35А / 7360Вт
19 31


Это полезно знать
Вы желаете установить дополнительный электрораспределительный щиток в отдельном подсобном помещении? Строго соблюдайте следующие сечения проводов в зависимости от длины кабеля, соединяющего дополнительный щиток с основным распределительным щитком.


Схема электрораспределительного щитка


A Главный рубильник
B Встроенная в щиток монтажная рейка для элементов
C Клеммные колодки
D Высокочувствительное дифференциальное устройство защитного отключения
E Переключатель День / Ночь
F Автомат

2 Отсоединение старого электрораспределительного щитка

Вы решили заменить старый электрораспределительный щиток, сохранив при этом существующую электропроводку. Сначала убедитесь в том, что ваша электропроводка соответствует нормам. Для того чтобы избежать неисправностей в работе электросети, позаботьтесь также о том, чтобы обеспечить безопасность в помещениях, требующих особого внимания (кухня, ванная комната…). Перед началом работ выключите главный рубильник и убедитесь в том, что сеть не находится под напряжением.



1. Определите предохранители для различных линий групповых сетей и пронумеруйте их.

2. Отвинтите патроны предохранителей и пронумеруйте провода.

3. Отвинтите старый распределительный щиток и отсоедините
провода, связывающие его с главным рубильником.

3Установка нового электрораспределительного щитка

1. Прикрепите щиток к стене с учетом длины проводов.
2. Закрепите дифференциальные устройства защитного отключения, автоматы и другие модульные элементы на монтажных рейках щитка, соблюдая порядок линий групповых сетей.
Это более надежно
Щиток должен быть закреплен на высоте не менее 1 м и не более 1,80 м от пола. Место, отведенное под счетчик и распределительный щиток, должно иметь ширину не менее 0,6 м.

3. Вставьте в автоматы фазовую и нейтральную шины.

4. Подсоедините нейтральный и фазовый провода, идущие от главного рубильника, к устройству защитного отключения.

5. Подсоедините провода, идущие от устройства защитного отключения, к распределительным шинам. В зависимости от модели устройства, это можно сделать непосредственно с помощью шины или с помощью подсоединенного снизу кабеля.

6. Подсоедините фазу и нейтральный провод каждой линии к
соответствующему модулю.


7. Подсоедините все провода заземления от разных линий к
нулевой шине.

8. Убедитесь в том, что нулевая шина подсоединена к стержню
заземления.

9. Закройте распределительный щиток, предварительно сделав
отверстия для проводов.

10. Отметьте расположение различных линий.

Это полезно знать
После окончания работы отключите все автоматы. Сначала включите главный рубильник, а затем устройства защитного отключения, после чего включайте автоматы по очереди для определения возможных неисправностей.

4 Безопасность электросети

Монтаж электропроводки в частном доме с использованием разрядника и/или дифференциального автомата позволит обеспечить в вашем доме безопасность людей и электроаппаратуры (компьютеры, проигрыватели, телевизоры…).

РАЗРЯДНИК
предохраняет вашу электросеть и защищает ее от перенапряжений, создающихся в атмосфере. Важен для защиты оргтехники.

ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ
обеспечивает защиту людей и линий групповых сетей в случае перегрузки или короткого замыкания. Рекомендуется устанавливать для ванных комнат, оборудованных специальными ванными для водолечения, а также для электроприборов, предназначенных для бассейнов.

Как правильно прокладывать проводку в квартире

Правильная проводка в квартире – это не только монтаж проводов, розеток и выключателей, но и верный расчёт номинальных значений, соответствие требованиям нормативов, соблюдение критериев безопасности и рациональное расположение электрооборудования.

Пошаговая инструкция по монтажу электропроводки в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

  • Кому полезно это руководство?
  • Составление план-схемы
  • Подбор и закупка комплектующих
  • Выбираем тип устройства проводки
  • Подготовка к работе
  • Монтаж скрытой проводки
  • Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

  • Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
  • Упрощает монтаж всей системы электроснабжения помещений.
  • Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

  1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
  2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
  3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
  5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

  • Повышенной пластичностью (меньше вероятность излома при укладке).
  • Коррозионной стойкостью (медленнее окисляются).
  • Большим сроком службы относительно алюминиевых.
  • Выдерживают большую нагрузку при меньшем сечении.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

  1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
  2. Освещение (от 1,5 мм, автомат – 16 А).
  3. Мощные электроприборы (не менее 4 мм, 25 А).

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.

Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

  1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
  2. Набор отверток.
  3. Пассатижи, кусачки.
  4. Строительный уровень.
  5. Индикатор фазы.
  6. Сверла, насадки на перфоратор.
  7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

  • Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
  • В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

  1. Отключите главный рубильник в распределительном щитке.
  2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
  3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
  4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
  5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
  6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
  7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
  8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
  9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

  1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
  2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
  3. Укладываем провода в каналы и закрываем крышкой.
  4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Методы установки и электромонтажа при электромонтажных работах

4 Основные методы электромонтажа

Каждый электрик должен знать несколько основных методов электромонтажа. Обладая глубокими знаниями и практическим опытом, специалисты могут помочь в решении любых проблем с электричеством. Ниже приведены некоторые из наиболее часто применяемых методов электромонтажа.

1. Электропроводка в кожухе и заглушке

В этом типе электропроводки кабель проходит через деревянный кожух с параллельными канавками, появляющимися через равные промежутки времени.Предполагается, что корпус будет прикреплен к стене или потолку с помощью шурупов. Затем он будет полностью закрыт крышкой для защиты проводов. Эта система считается очень дорогой, но при этом существует огромная вероятность возникновения короткого замыкания, что может привести к возникновению опасности возгорания. Электротехническим подрядчикам необходимо заранее отслеживать возможные опасности. Лучший способ справиться с проблемами бомбардировки – это использовать программное обеспечение для планирования строительства.

Ниже перечислены материалы, используемые для проводки в корпусе:

· Провода с изоляцией из ПВХ или VIR

· Заглушка (из дерева или пластика)

· Заглушка или стыки корпуса

· Корпус (из дерева или пластика)

Преимущества этого типа схемы подключения:

· Прочная и долговечная проводка

· Недорогая и простая в установке

· Возможна любая настройка проводки

· Безопасность от пыли, дождя, дыма и пара

· Нет риска ударов из-за укупорки и обсадной колонны

2.Зажимная проводка

Здесь используются кабели с ПВХ изоляцией. Кабели будут прикреплены непосредственно к стене с помощью деревянных, фарфоровых или пластиковых шпилек. Все будет устанавливаться с разным интервалом, обычно 6км. отдельно. Эта проводка доступна по цене, но обычно достаточно хороша для временного использования. Он не подходит даже для бытовой электропроводки.

Ниже перечислены некоторые из распространенных материалов, используемых в проводке с планками:

· Всепогодные кабели

· Множество винтов

· Провода с изоляцией из ПВХ или VIR

· Пластиковые планки или фарфоровые планки (2-3 канавки)

Этот тип проводки имеет ряд преимуществ:

· Восток для обнаружения неисправностей

· Простота ремонта

· Легкость добавления и изменения

· Простая и дешевая проводка

3.Электромонтаж с решеткой

Одним из наиболее важных методов проводки, применяемых сегодня, является проводка с помощью планок. В этой проводке изолированные провода проходят через деревянные планки. Рейки крепятся к стенам и потолку шурупами или дюбелями. Кабели крепятся непосредственно к обрешетке. Также используются зажимы для звеньев, которые крепятся нержавеющими гвоздями.

Основные материалы, используемые для электромонтажа, следующие:

· Кабели TRS или CTS

· Зажим для пряжки из луженой латуни (соединительный зажим)

· Латунные штыри

Ниже перечислены преимущества этого типа схемы подключения:

· Установка намного проще

· Внешний вид намного лучше

· Более дешевые материалы

· Простая и гибкая настройка

· Меньшая вероятность утечки тока

4.Кабельная проводка

Кабели из ПВХ часто используются в кабельной проводке. Если трубы проходят через потолок и поверхность стены, лучше всего подходит поверхностная разводка кабелепровода. С другой стороны, если трубы проходят внутри поверхности стены и она будет покрыта штукатуркой, это называется скрытой проводкой из кабелепровода. Поверхностная разводка используется в основном в промышленности для соединения тяжелых двигателей. Наконец, скрытая проводка используется в жилых помещениях.

· Материалы, используемые для кабельной проводки:

· Металлический кабелепровод (класс A и B)

· Неметаллический кабелепровод

· Кабели с ПВХ или VIR изоляцией

· Муфта

· Винты

· Жесткое смещение

· Ремешок с 2 отверстиями

· Контргайка

Основные преимущества этой схемы:

· Самая безопасная из всех проводов

· Отсутствие риска механического износа или пожара

· Отсутствие риска повреждения изоляции кабеля

· Долговечность и отсутствие риска поражения электрическим током

Основные выводы

Если вы выполняете электромонтажные работы, очень важно быть знакомым с концепцией электропроводки, с более глубоким пониманием, знаниями и практическим опытом.Таким образом, вы сможете лучше выполнить любые электромонтажные работы, необходимые в проектах. Всегда помните, что электрическая проводка должна быть проложена безопасно и правильно в соответствии с электрическими стандартами и правилами.

Порядок установки электропроводки | Часть I

Из этой главы вы узнаете о

  • Предварительное планирование и документация
  • Инструменты для предварительного монтажа
  • Техника прокладки кабеля
  • Концевая заделка кабеля
  • Установка и проверка отделки

Характеристики структурированной проводки в большей степени зависят от качества применяемых методов установки, чем от качества провода или кабеля.Не то чтобы качество кабельной разводки не имело значения, но хороший кабель не справится с плохой установкой.

В этой главе представлен обзор методов прокладки проводов и кабелей, которые следует использовать для прокладки кабелей в новой строительной среде. Тем не менее, эти методы и процессы должны также применяться к проектам реконструкции и модернизации, в зависимости от ситуации, чтобы гарантировать, что конечный результат обеспечит домовладельцу высококачественную инфраструктуру электропроводки. В этой главе дается общий обзор предварительной фазы проекта структурированной проводки.Общие вопросы по планированию структурированной проводки, установке и отделке, обсуждаемые в этой главе, более подробно рассматриваются в главах с 6 по 8 Части II.

Предварительное планирование проводов

По мере развития развлекательных, сетевых и коммуникационных технологий домовладельцы начинают осознавать ценность предварительной проводки в новых домах не только для существующих услуг, но и для тех, которые еще не появятся. Фактически, предварительная разводка дома со структурированной электропроводкой практически стала обязательной функцией при строительстве нового дома.

Предполагая, что решение о предварительном подключении дома было принято, вам и домовладельцам следует сесть, так как есть некоторые вопросы планирования, которые необходимо учитывать, например:

  1. Какие типы подключения к Интернету доступны в доме и какие услуги домовладельцы хотят подключиться на начальном этапе?
  2. Какие типы видео и телевизионных услуг доступны в доме и к какому типу домовладельцы хотят подключиться на начальном этапе?
  3. Сколько телефонных линий планируют установить домовладельцы?
  4. Планируется ли распределенная аудио- или видеосистема для дома сейчас или в будущем?
  5. Какой тип системы безопасности планируется?
  6. Какой тип системы HVAC планируется? Желательно ли автоматическое управление?
  7. Как домовладельцы видят, что дом зонируется для каждой системы (аудио, безопасности, HVAC и т. Д.))?
  8. Хотят ли домовладельцы интегрировать системы и управлять ими с помощью центральной системы управления?

Приведенный выше список, конечно, не полон для каждой ситуации, но он охватывает основы. Обязательно охватите каждую подсистему, которую вы предлагаете для дома. Рассматриваемый список должен включать некоторые или все из следующего:

  • Структурированная проводка
  • Музыкальная система для всего дома
  • Телефон / домофон
  • Система безопасности
  • Система управления освещением
  • Система управления интерфейсом HVAC
  • Моторизованные устройства
  • Интегрированная система управления
  • Защита от перенапряжения

Идея этого шага заключается в том, чтобы вы, планировщик перед электромонтажом, получили общее представление о структурированной среде электропроводки дома с домовладельцами и наоборот.

В результате этого диалога вы должны разработать приблизительный эскиз дома, который включает расположение устройств и требования к домашней проводке. На рис. 3-1 показан один из примеров того, как может выглядеть этот набросок. В условиях нового строительства пешеходная экскурсия по дому может быть невозможна, но в ситуациях реконструкции, прогулка по дому с планом этажа в руке сэкономит время и деньги в будущем.


Рисунок 3-1: Предварительная разработка плана электропроводки дома с использованием значков CEDIA

.
Примечание

Предварительный план электромонтажа должен также включать любую проводку, которая может быть установлена ​​в это время, чтобы обеспечить поддержку функции, которая может быть добавлена ​​в будущем.

Процесс предварительной подготовки проволоки

Процесс предварительной электромонтажа дома состоит из следующих основных мероприятий:

  1. Определите расположение распределительной панели, розеток и устройств.
  2. Создайте электрическую схему (см. Таблицу 3-1).
  3. Разместите выпускные коробки или грязевые кольца в каждом месте.
  4. Протяните кабель соответствующего типа и количества кабелей к каждой розетке и месту расположения устройства.
  5. Пометьте все кабели на распределительной панели.
  6. Завершите или защитите кабели на розетках с помощью соответствующих соединителей или мешков.
  7. Проверьте все кабельные трассы и соединения.
    Таблица 3-1: Схема электрических соединений домашней системы. Используется с разрешения Heneveld Dynamic Consulting, Inc.

    Тянутая

    Проверено

    Запуск №

    Тип

    Источник

    Пункт назначения

    Устройство

    Длина

    Особые инструкции

    1

    Cat 5

    Корм ​​для дома

    Центр управления (ЦК)

    Телефонная связь

    Телефонная связь

    2

    Cat 5

    Корм ​​для дома

    CC

    Будущее

    Будущее

    3

    РГ-6

    Корм ​​для дома

    CC

    Будущее

    Кабельный ввод – будущее

    4

    РГ-6

    Чердак

    CC

    ТВ антенна будущего

    Кабель дополнительной петли

    5

    РГ-6

    Чердак

    CC

    Антенна Future FM

    Кабель дополнительной петли

    6

    РГ-6

    Крыша

    CC

    Подача DSS

    Спутниковое ТВ

    7

    РГ-6

    Крыша

    CC

    Подача DSS

    Будущая спутниковая служба

    8

    Cat 5

    CC

    Студия A

    Телефонный разъем

    9

    Cat 5

    CC

    Студия A

    Разъем данных

    10

    РГ-6

    CC

    Студия A

    Гнездо ТВ

    11

    Cat 5

    CC

    Студия B

    Телефонный разъем

    12

    Cat 5

    CC

    Студия B

    Разъем данных

    13

    РГ-6

    CC

    Студия B

    Гнездо ТВ

    14

    Cat 5

    CC

    Гостиная Ent.

    Телефонный разъем

    15

    Cat 5

    CC

    Гостиная Ent.

    Разъем данных

    16

    РГ-6

    CC

    Гостиная Ent.

    Гнездо ТВ

    17

    Cat 5

    CC

    Спальня

    Телефонный разъем

    18

    Cat 5

    CC

    Спальня

    Разъем данных

    19

    РГ-6

    CC

    Спальня

    Гнездо ТВ

    20

    Cat 5

    CC

    Гостиная

    Телефонный разъем

    21

    Cat 5

    CC

    Гостиная

    Разъем данных

    22

    Cat 5

    CC

    Вверх по коридору

    Телефонный разъем

    23

    Cat 5

    CC

    Вверх по коридору

    Разъем данных

    24

    Cat 5

    CC

    Главная спальня

    Телефонный разъем

    25

    Cat 5

    CC

    Главная спальня

    Разъем данных

    26

    Cat 5

    CC

    Спальня

    Телефонный разъем

    27

    Cat 5

    CC

    Спальня

    Разъем данных

    28

    Cat 5

    CC

    Кухня

    Настенная розетка

    Крепление домкрата высоко на стене

    29

    Cat 5

    CC

    Передняя дверь

    Дверной звонок / домофон Future

    Предварительный провод для дверного звонка

    30

    16-4

    Развлечения в гостиной

    Гостиная Стенка лестничной клетки

    Динамики

    Предварительный провод для громкоговорителей – расположен на стене лестницы по обе стороны от проема

Инструменты для предварительного монтажа

Перед тем, как приступить к этапу подготовки к проводке вашего проекта, убедитесь, что у вас есть инструменты, необходимые для сверления отверстий, вытягивания, зачистки, заделки и проверки установленной кабельной разводки.Типы проводки и кабелей, которые будут установлены, должны зависеть от конкретных инструментов в вашем комплекте, но, как минимум, у вас должно быть:

  • Аккумуляторная ручная дрель и сверла немного больше диаметра кабеля Для просверливания отверстий кабельной трассы через шпильки, полы и потолки, при необходимости
  • Кусачки / устройства для снятия изоляции Для обрезки кабеля на нужную длину и снятия его внешней оболочки во время заделки
  • Плоскогубцы Для заделки всех типов кабелей
  • Отвертки По большей части вам потребуются отвертки с шлицевой головкой и крестообразным шлицем (Phillips)
  • Вольтметр / тестер целостности Для проверки каждого участка кабеля перед заделкой и обрезкой

Схема соединений

В Таблице 3-1 показан пример схемы электрических соединений, которая должна быть создана на этапе планирования проекта структурированной проводки и использоваться в качестве руководства для предварительной разводки, грубого ввода и обрезки структурированной проводки дома.Формат, показанный в Таблице 3-1, является только примером, и вы можете включить дополнительные столбцы для другой информации, но показанные столбцы представляют минимальную информацию, необходимую для всего проекта электромонтажа.

Схема электрических соединений, подобная той, что представлена ​​в таблице 3-1, должна быть создана на этапе планирования проекта структурированной проводки и использоваться для отслеживания монтажа проводки на оставшихся этапах проекта. Информация в электрической схеме взята непосредственно из проектной документации и документов планирования.Если в схеме проводки используются сокращения, следует создать легенду, чтобы гарантировать, что все, кто связан с проектом, понимают их значение.

Столбцы, включенные в этот пример схемы, –

.
  • Вытянут После того, как каждый кабельный участок будет проложен (протянут) от источника, указанного в столбце «Источник», до места, указанного в столбце «Назначение», этот столбец может быть отмечен и подписан как установщиком, так и лицом, проводящим проверку его или ее работа.Настоятельно рекомендуется перепроверить работу, чтобы предотвратить оплошности, ошибки и упущения.
  • Проверено Во время обрезки и после того, как каждый кабельный участок завершен и протестирован, соответствующий квадрат в этом столбце для кабельного участка может быть отмечен и подписан тестером и лицом, проверяющим тест. Настоятельно рекомендуется перепроверить работу, чтобы предотвратить оплошности, ошибки и упущения.
  • Участок № Этот столбец используется для создания уникального идентификатора и ссылочного номера для каждого участка кабеля.Номер или код, присвоенные в этом столбце, могут позже использоваться в документации на кабель и при маркировке каждого кабеля. Системы маркировки номеров кабелей обеспечивают самоклеящиеся пронумерованные этикетки, которые можно прикрепить к каждой кабельной трассе со стороны распределительной панели или центра управления (CC).
  • Тип Тип используемого кабеля вводится в этот столбец для каждой кабельной трассы.
  • Источник В этот столбец вводится место, откуда должна начинаться прокладка кабеля.Столбцы «Источник» и «Назначение» указывают начальную и конечную точки прокладки кабеля.
  • Назначение В этот столбец вводится место, куда необходимо протянуть кабель. Столбцы «Источник» и «Назначение» указывают начальную и конечную точки прокладки кабеля.
  • Устройство В этом столбце указывается источник, распределительное, управляющее или выходное устройство, к которому должен быть подключен или поддерживаемый кабелем.При прокладке кабельной трассы с расчетом на будущее (см. Главу 5) эту информацию также следует записать.
  • Длина Это необязательный столбец, но он может быть полезен при сравнении оценок использования проводов с фактической установкой. После того, как расчет времени или испытания длины будут завершены на каждом участке кабеля, запишите длину в этом столбце. Используемые типы проводов можно суммировать и сравнивать с оценками общего использования проводов для проекта. Информация в столбце «Длина» может пригодиться позже, когда вы будете устранять неполадки кабеля на предмет возможных проблем с затуханием.
  • Особые инструкции Поскольку обычно один техник проектирует и планирует структурированную электромонтажную работу, а другой – прокладывает кабель, этот столбец может оказаться полезным, поскольку он может отметить любые проблемы или инструкции, которые установщик должен знать перед началом работы, например как высота устройства. Любые проблемы, с которыми столкнулся установщик, также должны быть записаны на случай, если еще один технический специалист проведет тестирование кабеля. Этот столбец также можно использовать для записи любой другой информации, относящейся к конкретной кабельной трассе, которая может быть полезной для использования в будущем.

Розетки

План системы, который был разработан ранее в проекте (и обсуждался ранее в этой главе), отражает то, где вы и домовладельцы решили разместить разъемы, динамики и элементы управления для домашней интегрированной системы. Однако одно дело – отметить это на плане этажа, а совсем другое – строго следовать этому плану. Иногда настенные стойки, трубы, вентиляционные отверстия или другие элементы комнаты могут не поддерживать первоначальное размещение системного устройства.В этих случаях вам следует согласовать с домовладельцем решение о новом месте установки устройства.

Найти розетки

Первым шагом в процессе предварительной разводки является установка коробок розеток и грязевых колец или гипсовых колец. В каждом месте розетку или грязевое кольцо следует прибивать к стойке стены на той же высоте от пола, что и электрические розетки, размещенные электриками, и они должны находиться на высоте 12 дюймов или 300 миллиметров над полом. Коробки также должны находиться на расстоянии 12–16 дюймов от ближайших электрических розеток.Стандартная рекомендация – располагать розетки низкого напряжения, по крайней мере, в одной полости под стойку стены от электрической розетки.

Выходная коробка (см. Рисунок 3-2), выходная коробка без спинки или грязеуловитель должны быть подходящего размера, чтобы соответствовать размеру и количеству кабелей, которые должны заканчиваться или проходить через это место, а также количеству разъемов и домкраты для установки. Розетки следует размещать так, чтобы при установке гипсокартона они были заподлицо с передним краем гипсокартона.Грязевое кольцо будет приклеено к обратной стороне гипсокартона с помощью шовного состава.


Рисунок 3-2: Стандартная электрическая розеточная коробка может использоваться для установки разъемов и лицевых панелей для структурированной проводки.

Фото любезно предоставлено Lamson и Sessions.

Кронштейны коляски

Некоторые производители производят специализированные низковольтные коробки и кронштейны, которые могут обслуживать как линии электропередачи переменного тока, так и структурированные электрические линии низкого напряжения.Коробка с двумя секциями, показанная на Рисунке 3-3, включает в себя разделительную панель в центре, которая соответствует требованиям стандартов NEC и EIA / TIA 568 и 570 для разделения этих линий.


Рисунок 3-3: Коробка с двумя перемычками, в которой используется разделительная панель для разделения линий питания переменного тока и структурированных линий электропроводки

Фото любезно предоставлено Lamson и Sessions.

Коробка другого типа прикрепляется к боковой стороне коробки электрических розеток, образуя тандемную коробку, которая после установки гипсокартона будет выглядеть как коробка с двумя группами.Дополнительные или боковые кронштейны (см. Рисунок 3-4) позволяют соединить розетку с электрической розеткой, создавая законченный вид двухгнездной коробки, а не двух отдельных розеток на небольшом расстоянии друг от друга на одной стене. .


Рисунок 3-4: Дополнительный кронштейн может быть прикреплен к стороне электрической коробки для структурной разводки, которая создает вид двухгнездной коробки.

Фото любезно предоставлено Lamson и Sessions.

При использовании кронштейнов коляски убедитесь, что провод низкого напряжения проложен как можно дальше от электрических проводов.Например, электрическая проводка идет вниз по шпильке, на которой установлена ​​электрическая коробка, поэтому проведите низковольтный провод через шпильку, противоположную отверстию для шпильки, проводку в двухконтактную коробку под прямым углом к ​​электропроводке.

Кабель

Доступны различные композитные кабельные системы, подобные показанной на Рисунке 3-5, которые объединяют коаксиальный кабель и кабели Cat 5e в единый пучок, называемый связкой «2 + 2». Некоторые производители также предлагают схему «2 + 2 + 2», которая также включает два участка оптоволоконного кабеля.


Рисунок 3-5: Пример композитного кабеля с 2 линиями RG-6 и 2 Cat 5

Фотография любезно предоставлена ​​Smarthome, Inc.

Схемы кабелей

В Таблице 3-2 перечислены рекомендуемые кабели, которые следует устанавливать для различных применений структурированной проводки. Помните, что это всего лишь рекомендация, но она строго соответствует большинству признанных стандартов.

Таблица 3-2: Рекомендации по структурированной кабельной разводке для различных типов помещений в соответствии со стандартами TIA / EIA

Космос

Типы проводов

Количество запусков

Приложения

Типовая комната

Cat 5e / RG-6

2/2

Телефон / ТВ / Данные / Спутник

Медиацентр

Cat 5e / RG-6

3/3

Телефон / ТВ / AV / Данные

Домашний офис

Cat 5e / RG-6

3/3

Телефон / ТВ / Данные / AV

Установка кабеля

После установки распределительных коробок и грязевых колец следующим шагом в процессе предварительной проводки является установка кабельной разводки.В случае новой конструкции с предварительной прокладкой проводов структурированный кабель проходит через отверстия, просверленные в стойках стены, и проходит параллельно электропроводке, которая уже должна быть на месте.

Как правило, проход через стойку стены, используемый для структурированного кабеля, не должен располагаться слишком близко к линиям электропередач, чтобы избежать возможности электрических помех на структурированном кабеле. Общие рекомендации относительно того, как далеко должен быть проложен структурированный кабель от электрической линии, варьируются от 6 до 24 дюймов (при этом 6 дюймов – абсолютное минимальное расстояние).Однако общепринятым стандартом и соглашением является то, что 12 дюймов – это минимум, который следует использовать, если только по каким-либо причинам это не разрешено конструкцией. Если рассматриваемый электрический кабель является линией высокого напряжения, например линией 240 В, минимальное расстояние увеличивается до 24 дюймов. Если электрический кабель необходимо пересечь, структурированная кабельная разводка должна быть пересечена под углом 90 градусов.

Практически все кабельные изделия со структурированной проводкой предназначены для установки в жилых помещениях, поэтому в целом радиус изгиба, необходимый для протягивания кабеля между двумя стеновыми стойками, вполне соответствует его техническим характеристикам.Однако следует полностью избегать резких изгибов или перегибов.

Основная задача при протягивании кабеля в существующую конструкцию – распределить трассы различных типов кабелей на как можно более широком пространстве. Если пересечение кабелей абсолютно необходимо, существуют стандарты и рекомендации по установке низковольтных кабелей, которые учитывают углы перекрытия, разделения и пересечения.

Как правило, структурированный кабель электропроводки следует прокладывать в соответствии со следующими рекомендациями:

  • Используйте кабель с усилием не более 25 фунтов.
  • Используйте расстояние не менее 12 дюймов между силовыми кабелями на 120 вольт и кабелями структурированной проводки и не менее 24 дюймов для линий на 240 вольт.
  • Если низковольтный кабель пересекает силовой кабель, он должен проходить под углом 90 градусов.
  • Низковольтный кабель не следует использовать с люминесцентными осветительными приборами, а если вам необходимо проложить кабель рядом с люминесцентным светильником, относитесь к нему как к электрической линии на 240 вольт.
  • Оболочка кабеля не должна сниматься более чем на 1 шт.25 дюймов от соединительного конца кабеля и 1 дюйм лучше.
    • Пары проводов
  • UTP не должны раскручиваться более чем на 0,5 дюйма, а еще лучше 0,375 дюйма.
  • Радиус изгиба кабеля должен быть не менее 1 дюйма, но некоторые типы кабелей более чувствительны, чем другие.
  • Между передающим источником и оконечным устройством (принимающим устройством) отрезок кабеля UTP не должен быть длиннее 100 метров или немного больше 300 футов.
    Примечание

    В Северной Америке UTP является наиболее часто используемым кабелем для сетей передачи данных низкого напряжения (LV).Однако за пределами Северной Америки обычно используется проводка с экранированной витой парой (STP) и экранированной витой парой (ScTP).

Кабельный тракт

В структурированной кабельной среде одна или несколько отдельных кабельных трасс проложены между местом розетки и центральной распределительной панелью, так что каждая розетка имеет собственный исходный участок кабеля, ведущего обратно к панели.

При прокладке структурированного кабеля через стеновую стойку следует использовать сверло диаметром 5/8 дюйма, чтобы просверлить отверстие в горизонтальном центре стойки.Это обеспечивает как отверстие, достаточно большое для большинства жгутов кабелей, так и композитных кабелей, но также остается достаточно древесины в стойке с каждой стороны (не менее 1 дюйма) отверстия для сохранения прочности стойки. Если вас беспокоит, что установщики гипсокартона могут проникнуть в ваш кабель при прикручивании к сухой стене, поместите гвоздь на передний край стойки, даже до отверстия для кабеля. Сведите к минимуму количество отверстий, просверливаемых в стойке стены, чтобы сохранить ее целостность.

Другой путь кабеля, который можно использовать, – это пропустить кабель через отверстие, просверленное в верхней части стены (доски, к которым крепятся стойки), и пропустить кабель через чердак или подползти над или под домом.Используя этот путь, кабель можно разместить на J-образных крюках (см. Рисунок 3-6) или стяжках, которые удерживают кабель на месте без угрозы повреждения гвоздями, скобами или другими креплениями, используемыми для крепления кабеля к стеновым стойкам. .


Рисунок 3-6: J-образный крюк можно использовать для подвешивания кабеля на открытом пространстве.

Сервисные петли

На выходе структурированного кабеля, протянутого через стены, оставьте не менее 2 футов длины кабеля для работы на этапе обрезки кабеля.У распределительной панели проложите не менее 2 футов кабеля после расположения панели, а еще лучше, чтобы все кабели доходили до пола. Наличие большого количества кабеля в служебной петле обеспечивает некоторую гибкость при заделке кабеля в розетке или распределительной панели.

Заправьте сервисную петлю в выпускное отверстие в стене так, чтобы позже ее можно было вытащить через выпускное отверстие или грязевое кольцо после установки стеновой панели.

Полезно защитить кабель распределительной панели, поместив большой кусок картона в отверстие панели, чтобы закрыть все кабели.

Работа с кабелем

Cat 5 и RG-6 – это высокочастотные кабели, которые нельзя повредить во время установки. Это означает, что нельзя использовать скобы или любые другие крепления для кабелей, которые вмятины, протыкают или сжимают кабель. Также избегайте слишком резкого перегиба этих типов кабелей при входе в полость стеновых стоек или выходе из нее. Минимальный радиус изгиба для Cat5 составляет 1 дюйм или 25,4 миллиметра (мм), а для RG-6 – 2,5 дюйма или 63,5 мм (см. Рисунок 3-7).


Рисунок 3-7: Радиусы изгиба кабелей категории 5 и RG-6

Еще одна важная часть работы с кабелями – это маркировать или маркировать каждую трассу кабеля в соответствии со схемой проводки.Каждый кабель должен быть пронумерован в соответствии со схемой проводки, и номер должен быть записан на его маркировке. Эта идентификация связывает кабель с планом кабеля, созданным на этапах проектирования и планирования.

Кабельные лотки, короба, желоба и другие кабельные опоры

Чаще всего жилые кабели прокладывают через стены с карнизами. Однако, если кабель должен быть проложен через чердак, подвал или другое открытое пространство, кабели должны поддерживаться и организовываться, поэтому обычно они проходят через кабельные крючки (J) (см. Рисунок 3-8) или стяжки. прибивается к стропилам (рисунок 3-8).


Рисунок 3-8: Кабельные стяжки, прибитые к потолочным балкам, можно использовать для подвешивания и поддержки кабеля, проходящего через открытое пространство.

Кабельные лотки В жилых помещениях редко требуется устанавливать кабельные лотки, которые выглядят как горизонтально установленные лестницы. Кабельный лоток используется для перемычки кабельных трасс, которые должны проходить по участкам, не имеющим естественных опорных элементов. Например, если вы собираетесь проложить кабель через чердак, кабельный лоток, свисающий со стропил крыши, обеспечивает безопасный и безопасный путь для прокладки кабелей.

Трубопроводы Трубопроводы могут быть жесткими алюминиевыми трубками, пластиковыми трубками или гибкими пластиковыми трубками. В большинстве областей кабелепровод не требуется для домашней структурированной проводки, но может быть разумным выбором, когда путь, доступный для структурированного кабеля, находится слишком близко к электрической проводке или другим источникам помех.

EIA / TIA 570, стандарт для кабельной разводки в жилых помещениях, рекомендует, чтобы кабели для передачи данных были выделены в отдельный канал, который в некоторых муниципалитетах интерпретируется как требующий кабелепровода для всей проводки, особенно для кабелей сети передачи данных.Поэтому обязательно проверьте свои местные строительные и электрические нормы.

Некоторые технические специалисты, особенно те, кто работает с оптоволоконным кабелем, рекомендуют использовать кабелепроводы по разным причинам, включая простоту прокладки кабеля, простоту модернизации кабеля, простоту установки новой розетки и защиту кабеля от повреждений.

Чейз Чейз – это труба или трехсторонняя рамка, размещенная горизонтально на стене или в прорези, вырезанной в полу. Загон позволяет подвешивать и защищать кабели вдоль стены или под полом.В многоэтажных домах в межэтажном пространстве чаще всего используются выемки. Обычно для защиты проволоки на чеканку закрывают крышку или колпачок. Также есть вертикальные желоба, которые находятся на стенах или в шахтах, чтобы обеспечить защитный путь для стояковых кабелей, что редко встречается в большинстве домашних проводок.

В рамках защиты дома от будущего целесообразно установить 2-дюймовую пластиковую трубу (кабелепровод или желоб) между распределительной панелью и некоторыми ключевыми частями дома, такими как чердак, домашний офис и медиацентр.

Обрезка

Последний шаг в процессе электромонтажа называется обрезкой, во время которого кабели завершаются и устанавливаются в распределительной панели, а также устанавливаются соответствующие разъемы и розетки на конце в помещении. Этап отделки выполняется после того, как установщики стеновых панелей установят гипсокартон, чтобы покрыть стойки стены, и малярные работы закончили.

Распределительная панель

Независимо от того, объединяется ли структурированная схема проводки в небольшую распределительную панель, как показано на рис. 3-9, или в большую полностью интегрированную панель, как на рис. 3-10, структурированная система делает систему домашней все проложенные кабели заканчиваются в одном месте.


Рисунок 3-9: Распределительная панель со структурированной электропроводкой

Фотография любезно предоставлена ​​Channel Vision


Рисунок 3-10: Встроенная распределительная панель со структурированной проводкой

Фотография любезно предоставлена ​​компанией Leviton Manufacturing Company.

Структурированная распределительная панель – это центральный узел для линий связи и соединений в доме. Он служит точкой соединения между линиями обслуживания, которые входят в дом, и кабелями, которые распределяют различные услуги по комнатам, областям и зонам дома.Панель также обеспечивает точку соединения для кабелей сети передачи данных по всему дому.

Распределительная панель не обязательно должна быть такой коммерческой, как показано на рисунках 3-11 и 3-12; различные соединительные устройства можно было закрепить на листе фанеры и повесить на стене. Однако коммерчески доступные распределительные панели обычно включают в себя базовые сервисные соединения и множество дополнительных модулей для различных типов соединений и их количества.


Рисунок 3-11: Гнездо RJ-45 используется для подключения кабелей Cat 5 / Cat 5e, предназначенных для использования с сетью передачи данных.


Рисунок 3-12: Разъем F-типа используется для оконечной нагрузки коаксиальных кабелей RG-6.

Общая распределительная панель поддерживает коаксиальный разветвитель сигналов, телефонный распределительный блок и распределительный блок для передачи данных по сети. При необходимости на панель можно добавить другие устройства, такие как блок распределения телекоммуникаций, распределения звука и блок распределения видео.

Установка розеток

На выходе кабеля, вытянутого во время предварительной прокладки, кабель должен быть оконцован подходящим разъемом или вилкой для обеспечения подключения к распределительной панели и предоставляемых ею услуг.

Типы терминаторов

Тип заделки на кабельной трассе зависит от предполагаемого использования кабеля. Обычно кабели Cat 5e заканчиваются разъемом RJ-45 (см. Рисунок 3-11), а RG-6 – разъемом типа F (см. Рисунок 3-12). Однако, как я расскажу в следующих главах, на эти кабели можно разместить другие разъемы – опять же, в зависимости от предполагаемого использования соединения.

Для соединителей

Cat 5 обычно требуется перфоратор типа 110, но также доступны модели без инструментов.Прикрепление вилочного конца F-типа к концу коаксиального кабеля или присоединение кабеля непосредственно к разъему F-типа требует использования обжима коаксиального кабеля.

Лицевые панели

После заделки кабеля (и полной отделки стены – текстурирования, покраски, обоев и т. Д.) Разъем или гнездо на конце кабеля можно установить на лицевую панель. В некоторых случаях разъем встроен в лицевую панель, но большинство производителей разъемов теперь предоставляют лицевые панели, на которые можно установить различные разъемы с защелкой (см. Рисунок 3-13).Если гнезда на лицевой панели не соответствуют стандартной схеме, которая используется в доме, каждый домкрат на лицевой панели должен иметь маркировку. Если используется стандартный узор, маркировка должна быть необязательной. Наклейки на лицевой панели, если они используются, должны быть простыми и точными.


Рисунок 3-13: Лицевая панель с двумя модульными гнездами RJ-45 и двумя защелками RG-6 с обозначением гнезд

Тестирование кабелей и розеток

После того, как каждый кабель проложен на месте, и даже до того, как кабель заделан, это очень хорошее время для проверки целостности кабеля.Проверка целостности кабеля позволяет вам проверить наличие обжимов, разрывов или других проблем с установкой, которые могли возникнуть, когда кабель протягивался в стены. Кабель с плохой целостностью или без него следует заменить; просто не рекомендуется оставлять сращенный кабель в стене при установке структурированной проводки.

Измеритель напряжения или специальные тестеры целостности кабеля, подобные показанному на Рисунке 3-14, которые имеют настройки или адаптеры для различных типов проводов и кабелей, являются лучшим инструментом для этой задачи.Также рекомендуется проверять целостность цепи после завершения каждого кабеля, чтобы убедиться, что не возникли проблемы с подключением разъема или гнезда.


Рисунок 3-14: Тестер кабеля полезен для проверки кабеля на наличие проблем целостности цепи.

Фото любезно предоставлено Fluke Networks.

Примечание

Специальные тесты, которые следует проводить на каждом конкретном типе кабеля, в дополнение к проверке целостности, подробно описаны в главах, касающихся конкретных кабельных приложений.

Обзор

Перед тем, как начать процесс предварительной прокладки проводов, вам следует встретиться с домовладельцами и обсудить вопросы использования помещения, которые влияют на установку проводки и ее разъемов. Это действие обеспечивает общее видение структурированной среды электропроводки в доме и должно привести к созданию приблизительного эскиза дома, устройств и требований к домашней электропроводке.

Процесс предварительной разводки дома состоит из нескольких основных действий: определение местоположения плана распределения и розеток; создайте схему проводки, разместите розетки или грязевые кольца в каждом месте, протяните соответствующий тип и количество кабелей к каждой точке розетки, пометьте все кабели на распределительной панели, заделайте или защитите кабели на розетках соответствующими соединителями; подключите кабельные трассы к распределительной панели дома и проверьте все кабельные трассы и соединения.

Перед тем, как приступить к этапу подготовки к проводке вашего проекта, убедитесь, что у вас есть инструменты, необходимые для сверления, вытягивания, зачистки, заделки и тестирования установленных кабелей.

Первым шагом в процессе предварительной разводки является установка коробок розеток и грязевых колец или гипсовых колец. Коробки розеток или грязевые кольца прибивают или прикручивают к стойкам стены на высоте 12 дюймов или 300 миллиметров над полом и на 12–16 дюймов от ближайших электрических розеток. Выходная коробка или грязеуловитель должны быть подходящего размера, чтобы соответствовать размеру и количеству кабелей, которые должны заканчиваться или проходить через них.Кронштейны для коляски позволяют устанавливать коробки на две группы как с электрической, так и с низковольтной проводкой. Обязательно соблюдайте правила установки, чтобы избежать помех.

Четыре стандартных типа проводки обычно используются для предварительной проводки дома в структурированной схеме проводки: Cat 5e, коаксиальный, оптоволоконный и четырехпроводной. Обычно используются связанные кабели, которые объединяют коаксиальный кабель и кабели Cat 5e в один пучок, а также те, которые также включают один или несколько волоконно-оптических кабелей.

Структурированный кабель не следует прокладывать на расстоянии менее 12 дюймов от линий электропередач, чтобы избежать электрических помех.Если электрический кабель необходимо пересечь, структурированная кабельная разводка должна быть пересечена под углом 90 градусов. Один или несколько отдельных кабельных трасс используются для подключения розетки к распределительной панели с использованием домашней трассы или специальной кабельной схемы. На выходном конце кабеля во время грубого ввода следует оставить не менее 2 футов дополнительной длины кабеля, чтобы обеспечить рабочий кабель для обрезки. По крайней мере, 2 фута от места расположения распределительной панели или ниже уровня пола кабеля следует оставлять в месте расположения распределительной панели.

Кабели

Cat 5 и RG-6 являются высокочастотными кабелями, и их нельзя повредить скобами или каким-либо крепежом, которые могут вмятины, проколоть или обжать кабель. Избегайте слишком резкого перегиба кабелей этих типов при входе в полость стеновых стоек или на выходе из них.

Каждый кабельный участок должен быть помечен в соответствии со схемой проводки, чтобы указать его тип и предполагаемое использование. Каждый кабель также должен быть пронумерован и записан на его маркировке и схеме подключения. Кабельные крюки можно использовать для перемычки кабелей, проложенных через участки без опор, например через чердак.Алюминиевые трубы или пластиковые трубопроводы не требуются для большинства домашних проводов, но их следует использовать, когда доступный путь слишком близко к электропроводке или другим источникам помех. Включите 2-дюймовую пластиковую трубку для будущего использования в ключевых местах.

На этапе обрезки кабельные трассы заканчиваются и устанавливаются в распределительной панели и заканчиваются соответствующим разъемом на выходе. Этап отделки выполняется после того, как установщики стеновых панелей установят гипсокартон, чтобы покрыть стойки стены, и малярные работы закончили.

Структурированная распределительная панель – это центральный узел для линий связи и соединений в доме. Он служит точкой соединения между линиями обслуживания, которые входят в дом, и кабелями, которые распределяют различные услуги по комнатам дома.

Кабели должны иметь соответствующий разъем или вилку в розетке или на конце кабеля в помещении, чтобы обеспечить подключение к распределительной панели и предоставляемым ею услугам. Тип используемой заделки зависит от предполагаемого использования кабеля.Кабели Cat 5e оканчиваются разъемом RJ-45, а RG-6 – разъемом типа F. После завершения кабеля разъем или гнездо устанавливают на лицевую панель. Каждое выходное гнездо, вставленное в лицевую панель, можно идентифицировать или следовать стандартной схеме на лицевой панели.

При выполнении проверки целостности каждый кабель проверяется на наличие обжимов, разрывов или других проблем с установкой, которые могли возникнуть, когда кабель протягивался в стены или когда был подвешен гипсокартон.Кабель с плохой целостностью или без него следует заменить; просто не рекомендуется оставлять сращенный кабель в стене при установке структурированной проводки. Для этого тестирования используется вольтметр или кабельный тестер.

Вопросы

  1. Какой документ, форму или схему необходимо заполнить перед началом процесса предварительной электромонтажной работы в доме?
    1. Перечень материалов
    2. Системная документация
    3. Руководство пользователя
    4. Схема проводов
  2. С кем должен встретиться подрядчик по интеграции домашних технологий, прежде чем приступить к фактическим работам по предварительному подключению?
    1. Представитель производителя кабеля
    2. Аудио / видео техники
    3. Домовладельцы
    4. Строительный подрядчик
  3. Что из нижеперечисленного не выполняется в рамках проекта предварительного монтажа?
    1. Расположение розеток и соединителей
    2. Установка распределительного щита
    3. Тонкая настройка ресиверов, усилителей и динамиков
    4. Протягивание проволоки в стены
  4. Какое рекомендуемое минимальное расстояние между структурированным проводным кабелем и электрическим кабелем переменного тока?
    1. 6 дюймов
    2. 18 дюймов
    3. 24 дюйма
    4. 12 дюймов
  5. Какие из следующих типов кабелей обычно не используются для структурированной проводки?
    1. Cat 5e
    2. Кот 3
    3. РГ-6
    4. Волоконно-оптический кабель
  6. Если структурированный проводной кабель должен пересекать силовой кабель переменного тока, под каким углом следует пересекать кабели?
    1. 30 градусов
    2. 45 градусов
    3. 75 градусов
    4. 90 градусов
  7. Что из перечисленного не подходит для прокладки кабеля через открытый чердак или пустое пространство в здании?
    1. Кабельные лотки
    2. J-образные крючки
    3. Кабельные стяжки
    4. Гвозди
  8. Какова причина для прокладки дополнительной проводки и кабелепровода в доме вместе с необходимой структурированной проводкой?
    1. В случае ошибки
    2. В случае неисправности кабельных трасс
    3. Для увеличения рентабельности
    4. Обеспечение соответствия требованиям завтрашнего дня
  9. Что является центральным устройством в структурированной схеме подключения, которое обеспечивает взаимосвязь между внешними службами и внутренними кабелями?
    1. Ступица
    2. Переключатель
    3. Распределительный щит
    4. Выходная коробка
  10. Какой тест кабеля следует выполнить сразу после установки структурированного кабеля, обычно перед заделкой кабеля?
    1. Лиса и гончая
    2. Затухание
    3. Обратная связь о перекрестных помехах
    4. Непрерывность

Ответы

  1. С. Схема проводки суммирует кабели, которые должны быть установлены, и определяет размещение и назначение каждой кабельной трассы, что следует четко понимать, прежде чем начинать предварительную электромонтажную работу в доме.
  2. C. Не то чтобы встреча с любым из других вариантов была бы плохой идеей, но только домовладельцы точно знают, что они хотят, чтобы их домашние системы обеспечивали и где.
  3. C. Эта часть проекта выполняется намного позже.Все остальные варианты выбора выполняются во время процесса перед подключением.
  4. A. Хотя рекомендуемое расстояние от 6 до 24 дюймов между структурированной проводкой и электрическими линиями, минимальное расстояние должно составлять 24 дюйма, чтобы избежать помех от линий 240 В.
  5. B. Этот тип кабеля не обеспечивает достаточной пропускной способности для удовлетворения сегодняшних и завтрашних системных требований. Другие типы кабелей, указанные в списке возможных вариантов, представляют собой типы кабелей для структурированной проводки.
  6. Д. Пересечение структурированных кабелей разводки и электрических кабелей под прямым углом сводит к минимуму возможность помех.
  7. D. Независимо от типа пространства, через которое проходит кабель, нельзя использовать гвозди или любой другой крепеж, который может вмятины, проткнуть или повредить кабель. Другие варианты, по отдельности или вместе, отлично подходят для протяжки кабеля через открытое пространство. Подойдут изогнутые скобы для кабеля.
  8. D. Дополнительные кабельные трассы и кабелепровод помогают снизить стоимость будущих дополнений к структурированной системе электропроводки и обеспечить гибкость для поддержки подсистем, расширенных или добавленных в будущем.Если вы ответили «C», как вам не стыдно!
  9. C. Концентраторы и коммутаторы – это устройства связи, используемые в основном для сетей передачи данных. Коробки розеток используются для крепления терминаторов и соединителей к кабельным трассам.
  10. D. Эта проверка позволяет убедиться, что кабель не имеет разрывов и коротких замыканий. Другой вариант – это тесты кабеля, которые используются для определения местоположения, идентификации и проверки рабочих характеристик кабеля.

Рекомендации по базовой электропроводке в вашем доме и подобных местах

Электропроводка и символы

Электрические символы используются на схемах электропроводки дома, чтобы показать местоположение, контрольную точку (точки) и тип требуемых электрических устройств в этих местах.Эти символы, нанесенные поверх плана этажа, показывают розетки освещения, розетки розеток, розетки специального назначения, розетки вентиляторов и выключатели.

Рекомендации по базовой электропроводке в вашем доме и подобных местах (на изображении: пример схемы электропроводки – щелкните, чтобы развернуть)

Пунктирные линии проведены между символами, чтобы обозначить, какие переключатели управляют определенными лампами или розетками.

Для обозначения устройств, используемых в домашней электропроводке, используется довольно много символов, но некоторые из них очень похожи, , поэтому при работе с ними следует соблюдать осторожность. !

Рекомендации по прокладке электропроводки вокруг вашего дома или в других местах

«Розетка» – это любая точка в электрической системе, где ток выводится из системы для подачи питания на подключенное электрическое оборудование.Розетка может быть одного из двух основных типов: розетка «Розетка» или розетка «Освещение».

Розетка розетки – это розетка, в которой одна или несколько розеток установлены с целью подключения устройств типа «вилка и шнур», а розетка освещения – это розетка, предназначенная для прямого подключения к патрону лампы, светильнику ( осветительный прибор) или потолочный вентилятор.

Также существуют специализированные торговые точки. Они могут быть предназначены для определенного типа оборудования, такого как печь, настенная печь, мусоропровод или другое подобное оборудование.


Как электричество распространяется по дому?

Электроэнергия подается в ваш дом через воздушные или подземные линии электропередач. Перед тем, как попасть в ваш дом, электричество проходит через счетчик ватт-часов, который измеряет количество потребляемой электроэнергии.

Затем он проходит в ваш дом через служебную входную панель (также называемую «центром нагрузки») , где расположены устройства защиты цепи, такие как автоматические выключатели или предохранители.

Дуплексные розетки

Затем электричество распределяется по всему дому с использованием ответвленных цепей для подачи питания на приборы и освещение через розетки , переключатели и приспособления .

Основные рекомендации по электромонтажу вокруг вашего дома

Сопутствующее содержание EEP со спонсорскими ссылками

Схема электропроводки прицепа и справка по установке

Оснащение вашего автомобиля надлежащей буксировочной проводкой

Для любого транспортного средства, буксирующего прицеп, требуется соединительная проводка прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля. В этом руководстве, вместе с цветной схемой проводки прицепа для каждого типа вилки, рассматриваются все доступные решения, включая индивидуальную проводку, встраиваемую проводку и замену проводки.

Если вы хотите заменить проводку на своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

3 Варианты установки электропроводки прицепа на ваш автомобиль

Вариант A: Установка нестандартной проводки

Специальная проводка – идеальное решение для установки проводки освещения прицепа на вашем автомобиле.Изготовленный на заказ жгут проводов или «Т-образный соединитель» – это жгут проводов для конкретного автомобиля, который подключается без каких-либо добавок и обеспечивает стандартный выход соединителя, например, 4-контактный плоский.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая специальные вилки и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки
Нестандартные жгуты проводов

Пользовательский жгут проводов имеет несколько заглушек, которые вставляются в заднюю фару в сборе в виде буквы «T», питаясь напрямую от задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонаря прицепа.Хотя для нестандартных жгутов проводов обычно требуется две или более точек подключения, сращивание и пайка по-прежнему не требуются.

Специальные разъемы проводки

Хотя некоторые автомобили могут не быть оборудованы стандартным разъемом проводки прицепа, они могут иметь специальную розетку, специально предназначенную для установки проводки, предоставленную производителем транспортного средства. В нестандартном разъеме проводки используется один штекер для подключения к заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Электропроводка прицепа с оригинальным оборудованием для USCAR

Другой тип нестандартной проводки – это проводка от оригинального оборудования (OE) или проводка USCAR.Некоторые автомобили поставляются со стандартизированной розеткой USCAR, которая обеспечивает точку подключения для жгута проводов CURT OE.

Как и Т-образный соединитель, жгут проводов оригинального оборудования подключается к розетке USCAR без необходимости резки, сращивания или пайки, и он обеспечивает стандартный вывод проводки прицепа, такой как 4-сторонний плоский или 7-ходовой нож для RV.

Узнайте больше о проводке USCAR

Вариант B: Монтажная проводка преобразователя задних фонарей

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей для оснащения вашего автомобиля правильным подключением проводки фонаря прицепа.

Преобразователь задних фонарей или электрический преобразователь подключается к вашему автомобилю и обеспечивает стандартный разъем проводки вилки прицепа, обычно четырехконтактный. Преобразователь преобразует сложную систему электропроводки транспортного средства, чтобы она была совместима с простой системой электропроводки вашего прицепа. Чтобы узнать больше о системах электропроводки автомобиля, ознакомьтесь с нашим руководством по системам электропроводки автомобиля.

Пример установки монтажной проводки Видео

Вариант C: Замена проводки автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем с помощью CURT вставная вилка или розетка.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и ​​могут быть вставлены в существующую буксировочную проводку. Найдите ниже схему подключения фонаря прицепа, которая соответствует вашей существующей конфигурации.

Если вы полностью меняете электромонтаж прицепа, ознакомьтесь с нашим руководством по ремонту прицепа.

Как подключить фары прицепа

4-контактная электрическая схема прицепа

Следование стандартному методу подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки.Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную электрическую схему для правильного подключения 4-проводной вилки прицепа.

• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

4-проводный прицеп

5-контактный прицеп

Схема подключения -контактная проводка прицепа очень похожа на 4-контактную, но добавляет синий провод для фонарей заднего хода или заднего хода.

Не на всех прицепах есть фонари заднего хода, поэтому при подключении 5-контактной вилки подумайте о своем собственном прицепе.

• Синие фонари заднего хода
• Зеленые Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневые Задние фонари
º Белый Земля

Прицеп с 5 проводами

6-штыревой прицеп Схема подключения

В 6-контактной проводке прицепа добавлены две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка

наиболее распространена на прицепах с гусиной шеей и позволяет использовать ее с контроллером тормозов.

• Коричневые Задние фонари
• Синие Электрические тормоза
• Зеленые Правый поворот / тормоза
• Желтый Левый поворот / тормоза
º Белый Земля
• Черный +12 вольт

918 Wire Trailer

Круглая 7-контактная электрическая схема

7-контактную круглую вилку прицепа следует отличать от 7-контактной вилки для лезвий RV.Подключение и размещение проводки разные.

Обязательно проверьте свой собственный разъем прицепа перед подключением проводов.

º Белый Земля
• Коричневый Задние фонари
• Зеленый Правый поворот / тормоза
• Красный Вспомогательный усилитель
• Желтый Левый поворот / тормоза
• Черный Фонари заднего хода • Синий 0003 Электрические тормоза

7-контактный прицеп (круглые зубцы)

Схема подключения 7-контактного прицепа с отвалом RV – SAE

Не следует путать конфигурацию SAE 7-контактного разъема для лезвия RV с традиционной конфигурацией.Разные цвета проводов используются для разных функций.

Перед подключением проводки проверьте свой собственный прицеп.

• Коричневый Задние фонари
• Желтый Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В • Серый Фонари заднего хода

7-проводной прицеп (RV Blade – SAE)

Схема подключения 7-контактного прицепа RV Blade – Традиционная

7-контактная проводка прицепа

– одна из самых популярных конфигураций проводки, особенно традиционная конфигурация по сравнению с SAE J2863.

Используйте эту схему подключения 7-контактного прицепа, чтобы правильно подключить 7-контактный штекер прицепа.

• Зеленые Задние фонари
• Красные Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В • Желтый Фонари заднего хода

Прицеп с 7 проводами (RV Blade – Традиционный)

Примечание. Не все прицепы оснащены фонарями заднего хода (желтый провод).Положение этого провода может отличаться в зависимости от вашей конкретной настройки.

Цвета и схемы электропроводки прицепа

Примечание. Цвет заземляющего провода на всех типах вилок прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Загрузить полную таблицу

7-позиционный отвал RV – традиционная конфигурация

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрический тормоз
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонарь заднего хода

7-позиционный передний отвал – конфигурация SAE J2863

• Коричневый Задние фонари
• Желтый Левый поворот / тормоза
º Белый
º
• Синий Электрический тормоз
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В
• Серый Фонари заднего хода

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционная 7- Формат отвала way RV обычно используется на 5-колесных прицепах, туристических прицепах и кемпингах.Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-позиционный отвал SAE J2863 для жилых автофургонов обычно используется в прицепах с гибкой шеей, грузовых прицепах, грузовых прицепах и прицепах с оборудованием.

Общие разъемы по типу прицепа

Прицепы оснащены вилками разных типов в зависимости от их электрических компонентов. В таблице ниже приведены примеры распространенных прицепов и типов вилок, которые они обычно используют.

Прицеп
Тип 		Общий
Тип разъема 		Альтернативный
Типы разъемов

Коммунальный прицеп

Плоский 4-ходовой

6-ходовой раунд

Самоходный отвал с 7 направлениями

Прицеп для лодки без тормозов

Плоский 4-ходовой

7-позиционный отвал RV (редко используется)

Лодочный прицеп с тормозами

5-ходовая квартира

6-ходовой раунд

Самоходный отвал с 7 направлениями

Кемпер выдвижной

Квадрат с 6 участками

6-ходовой раунд

Прицеп туристический

Самоходный отвал с 7 направлениями

6-ходовой раунд

7-ходовой раунд

Прицеп 5-ти колесный

Самоходный отвал с 7 направлениями

6-ходовой раунд

Прицеп Gooseneck

6-ходовой раунд

Самоходный отвал с 7 направлениями

Узнайте больше о различных типах прицепов здесь.Функции выбора цветов проводки прицепа см. На приведенных выше схемах электропроводки.

Буксировка 101 Содержание

Электромонтажные материалы и методы установки при электромонтажных работах

1. Электропроводка и методы установки

Кабельная проводка – это система проводки с использованием трубок (труб) из стали или ПВХ для обеспечения хорошей механической защиты проводов, протянутых внутри труб. Он также обеспечивает высокую степень защиты проводников от возгорания.Трубы кабелепровода устанавливаются на поверхности стен или крыш с помощью опор или крючков или скрываются внутри стены, крыши или пола.

В современном строительстве используется кабельная разводка (кабелепровод из ПВХ или кабелепровод GI с различной механической прочностью в зависимости от требований места и спецификации проекта) и в основном бывает двух типов: 1) установка кабелепровода открытого или открытого типа и 2) скрытого или скрытого кабелепровода. монтаж.

2. Стальные трубы и фитинги в электрическом строительстве

Стальные трубопроводы и фитинги

изготавливаются из толстой / средней / легкой стали.Для производства этих труб используются разные технологии в зависимости от их толщины и обработки поверхности.

Стальные трубопроводы и фитинги

3. Жесткий стальной оцинкованный трубопровод

Жесткий оцинкованный стальной кабелепровод признан самым безопасным и наиболее защитным видом кабельных каналов. Важно, чтобы стальной кабелепровод обеспечивал отличную физическую / механическую защиту проводки, а также действовал как заземляющий экран, уменьшая EMI (электромагнитные помехи из-за полевой эмиссии) и сводя к минимуму любое влияние внешних RFI (радиочастотных помех).Он также действует в качестве заземляющего проводника оборудования в цепи, тем самым снижая требования к проводке и упрощая установку. Steel Conduit может быть установлен в помещении и на открытом воздухе, в сухих или влажных местах, открытых или скрытых, при любых атмосферных условиях и в опасных местах.

4. Оцинкованные электрические металлические трубки (EMT)

Оцинкованные электрометаллические трубки (EMT) похожи на жесткие стальные трубы, но намного легче, их вес составляет примерно 40 процентов от веса жестких стальных труб того же номинального размера.EMT может использоваться как для открытых, так и для скрытых работ, если во время установки или после нее она не подвергается серьезным физическим повреждениям. Использование EMT ограничено системами, напряжение которых не превышает 600 вольт, и в безопасных местах, за исключением (Класс II, раздел 2 NEC, раздел 502-4 (b). EMT из оцинкованной стали, установленный в бетон на уровне или выше, как правило, не требует дополнительной защиты от коррозии. Однако при установке в бетон ниже уровня грунта и при контакте с почвой или огарками, как правило, применяется дополнительная защита от коррозии, состоящая из защитного покрытия из битумной или асфальтовой краски или пластика.В соответствии с разделом 348-1 NEC, проходы ЕМТ внутри или под постоянно влажной шлаковой засыпкой должны быть заключены как минимум в два дюйма без огарочного бетона, если канал не находится минимум на 18 дюймов ниже засыпки.

  1. Тип стального кабелепровода: Как правило, внутренние и внешние кабельные каналы должны быть из металлических труб (EMT) . Трубопроводы должны соответствовать всем положениям лабораторий страховщика UL 797, Американского национального института стандартов c80-3, Федеральной спецификации WWC-563A и статьи 384 Национального электротехнического кодекса.Трубопровод должен быть прямым, иметь круглое поперечное сечение, достаточно точное, чтобы принимать одобренные муфты и фитинги. Толщина стенки должна быть равномерной, сварка швов должна быть непрерывной и тщательной. На внутренней поверхности не должно быть повреждений.
  2. Количество проводников в трубке: Количество проводников в одной трубке не должно превышать процент заполнения, указанный в NEC.
  3. Соединитель муфты, изгибы: Муфта и соединитель, используемые с трубкой, должны быть герметичными.Изгибы в трубке должны быть выполнены таким образом, чтобы трубка не была повреждена и внутренний диаметр трубки не мог эффективно уменьшаться.

1.2 Жесткий и гибкий трубопровод из ПВХ

Жесткий трубопровод из ПВХ для установки электропроводки
  1. Тип трубопровода из ПВХ: Трубопровод из ПВХ должен быть серо-черным, круглым, толстостенным, из поливинилхлорида (ПВХ) в соответствии с BS 4607, часть I, 1970, с совместимыми оцинкованными коробками. Внутренняя поверхность каналов должна быть гладкой.Все гибкие стальные трубопроводы должны соответствовать стандарту 4607. Трубы и фитинги из ПВХ, такие как узлы фиксаторов изгибов, переходники, контргайки муфт, втулки и т. Д., Должны соответствовать BS 4607. Если не указано иное, минимальный размер трубопроводов должен быть диаметром 20 мм. Трубопроводы должны быть пригодны для использования при температуре окружающей среды 60 градусов по Цельсию и не должны устанавливаться в местах, где падает прямой солнечный свет. Использовать готовые отводы.
  2. Количество проводников в трубке: Количество проводников в одной трубке не должно превышать процент заполнения, указанный в кодексе NEC.
  3. Соединитель муфты, изгибы: Муфта и соединитель, используемые с трубкой, должны быть герметичными. Изгибы в трубке должны быть выполнены таким образом, чтобы трубка не была повреждена и внутренний диаметр трубки не мог эффективно уменьшаться.

2. Провода, кабели и шнуры

1. Провода: Если не указано иное, все провода должны быть одножильными с ПВХ изоляцией, многожильные медные проводники, соответствующие стандарту BS 6004. Все провода должны быть окрашены следующим образом:

    1. Фаза A из 1: красный цвет провода
    2. Фаза B из 2: желтый цвет провода
    3. Фаза C из 3: синий Цвет провода
    4. Нейтральный: черный
    5. Заземление: желто-зеленый или зеленый (только один цвет, используемый для полной установки).

Размер проводов должен соответствовать указанным на чертежах.

2. Телефонные кабели: Телефонный кабель, используемый для телефонной розетки, должен быть двухпарным 22 AWG, медные жилы с ПВХ изоляцией, одобренные UL. Телефонные кабели, используемые в качестве основных фидеров, соединяющих телефонные распределительные коробки с основными телефонными распределительными коробками, должны быть многопарными, как указано на чертежах.

3. Гибкие шнуры: Шнуры для подключения коротких удлинителей к светильникам, погружным нагревателям, оборудованию и т. Д.должен быть из жаропрочного ПВХ с изоляцией по BS 6500-1969 с медными жилами.

3. Электроустановочные изделия

1. Если не указано иное, все электрические аксессуары должны быть стандартного британского типа. Точный тип и модель должны быть такими, как указано на чертежах, в ведомости объемов работ или в конкретном настоящем документе.

2. Выпускное отверстие, тяговая коробка, соединительные коробки и фитинги.

Каждая розетка, распределительная или тяговая коробка должна быть соответствующего типа, класса и конструкции, чтобы соответствовать конкретным условиям.Выходная вытяжная коробка или распределительные коробки должны соответствовать правилам IEE и другим применимым требованиям, установленным различными агентствами, нормами и органами.

Выхлопные, тяговые и соединительные коробки в целом выглядят следующим образом:

2.1 Розетки для световых точек, удобные розетки, электрические розетки, распределительные коробки, тяговые / распределительные коробки должны быть из оцинкованной стали толщиной 46 мм, формы и размера, подходящие для их расположения и установки, и должны быть снабжены крышки, соответствующие их функциям и установке.

2.2 Вытяжные коробки должны быть оборудованы приспособлениями или ремнями, если это необходимо. Все выходные коробки должны быть оснащены латунными клеммами заземления.

2.3 Все распределительные / тяговые коробки должны иметь подходящие крышки.

2.4 Открытые розетки и распределительные коробки на открытом воздухе должны быть из чугуна с резьбовыми ступицами.

2.5 Внутренние боксы, устанавливаемые на поверхность, должны быть из окрашенной листовой стали, предназначенной для поверхностного монтажа.

3.Выключатели освещения

Для внутреннего использования должен иметь сетку в сборе с кулисными переключателями, пригодными для работы с индуктивными нагрузками. Переключатели должны быть односторонними, двусторонними или промежуточными, как указано на чертежах, и должны быть рассчитаны на 20 ампер.

Переключатели должны иметь покрытие цвета шампанского, угольного или сатинированного хрома, тип MK make Accent для всех офисных помещений.

Переключатели должны быть покрыты матовым хромом, серия MK делает ALBANY для всех областей обслуживания, включая туалеты, кухню, комнату охраны, бювет, электрическую комнату и т. Д.металлическая облицовка покрытия должна использоваться на заводе, в складских помещениях, в готовой продукции и т. д., где используются трубы из электрических металлических труб (EMT), как показано и описано на чертежах.

Для установки на внутренней поверхности переключатели должны быть снабжены соответствующей стальной коробкой и должны иметь металлическую отделку.

Внешние наружные выключатели должны быть закрыты крышкой, защищающей от атмосферных воздействий. Производитель трубки EGA.

Выключатели с вытяжным шнуром должны быть из литого пластика белого цвета, подходящего для поверхностного монтажа, и поставляться с соответствующими рисунками.Они должны быть произведены MK Co. Ltd. (Англия) или утвержденным эквивалентом.

4. Удобные розетки

Для внутренней установки заподлицо должна быть трехконтактная коммутируемая розетка на 13 А с индикатором, изготовленная в соответствии с британским стандартом. Отделка покрытия матовым хромом, серия MK make ALBANY для всех сфер обслуживания, включая туалеты, кухню, комнату охраны, бювет, электрическую комнату и т. Д., И металлическая отделка покрытия должны использоваться на заводе, складе, готовой продукции и т. .где используются трубы с электрическими металлическими трубами (EMT), как показано и описано на чертежах.

5. Телефонные розетки

Телефонные розетки должны подходить для установки на поверхности или заподлицо с розетками американского стандарта. Панель переключателей должна быть покрыта матовым хромом, серия MK make ALBANY для всех областей обслуживания, включая туалеты, кухню, комнату охраны, насосную, электрическую комнату и т. Д., А на заводе и хранении должна использоваться металлическая отделка крышки площадь, готовый продукт и т. д.где используются трубы с электрическими металлическими трубами (EMT), как показано и описано на чертежах.

6. Ответвления

Ответвительные блоки должны быть 20A или 45A, типа переключателя DP с контрольной лампой. Для скрытой установки должен быть включен и снабжен неоновым индикатором и выводом для шнура на передней панели. Готово, как указано в другом месте.

7. Переключатель DP Выход

Выход переключателя DP должен быть подходящим для установки заподлицо или на поверхности. Емкость указана на чертежах.Покрытие должно быть матовым хромом, ассортимент Mk make ALBANY для всех областей обслуживания, включая туалеты, кухню, комнату охраны, бювет, электрическую комнату и т. Д., А на заводе, в складских помещениях и готовой продукции должна использоваться отделка металлическим покрытием. и т. д., где используются трубы с электрометаллическими трубами (EMT), как показано и описано на чертежах.

8. Выходные разъемы

Разъемы соединителя должны включать плоские перекрывающиеся пластины из литого пластика белого цвета, подходящие для крепления к стандартным утопленным стальным коробкам.Они должны быть установлены в трех зажимах зажимного устройства для отходящего гибкого кабеля.

4. Монтаж электропроводки

Монтаж проводки должен соответствовать нормативам IEE и / или утвержденному эквивалентному стандарту.

Если не указано иное, вся проводка должна быть в жестком ПВХ-кабелепроводе, встроенном в стену или потолок или скрытом в подвесном потолке.

Размер кабелепровода должен выбираться в соответствии с правилами IEE, а минимальный размер кабелепровода должен составлять 20 мм в диаметре, если не указано или не утверждено иное.

При необходимости следует использовать изгибы кабелепроводов заводского изготовления. Трубопроводы должны располагаться на расстоянии не менее 100 мм от труб других неэлектрических служб.

Отдельные трубопроводы и взлетно-посадочные полосы должны использоваться для:

1. Система освещения.

2. Розетки.

3. Аварийный свет.

4. Телефонная сеть.

5. Пожарная сигнализация.

6. Звуковая / громкая связь.

7. Телевизионная система.

8. Компьютерная система.

Электропроводка для коротких удлинителей розеток в подвесном потолке или оборудования, двигателей и т. Д. Должна быть проложена в гибких кабелепроводах. В противном случае следует использовать жесткие трубы.

Трубопроводы, проходящие по поверхностям, должны опираться на опоры из оцинкованной стали / ПВХ, которые, в свою очередь, должным образом прикручены к стене или потолку. Расстояние между седлами не должно превышать 60 см. Крепежные винты должны быть с круглой головкой или из нержавеющих материалов. Открытые трубы должны быть аккуратно проложены параллельно или под прямым углом к ​​стене здания.Ящики для тяги должны располагаться под прямым углом и на расстоянии не более 20 метров в длину.

Кабелепроводы, заделанные в стены, должны быть закреплены скобами с интервалом не более 60 см. Паз в стене должен быть аккуратно выполнен и заново заполнен после прокладки водовода и доведен до отделки стены.

Кабелепроводы, заложенные в бетонную конструкцию, должны быть размещены и надежно прикреплены к арматуре и должны быть одобрены консультантом перед заливкой бетона.Следует позаботиться о том, чтобы кабелепроводы и коробки не были смещены и не забиты во время заливки бетона.

Подходящие рыболовные тросы должны быть протянуты во всех кабелепроводах перед заделкой.

Смотровые боксы должны быть предусмотрены для периодического осмотра, чтобы облегчить протягивание и удаление кабелей. Такие смотровые коробки должны быть заподлицо со стеной в случае заглубленных трубопроводов.

Смотровые боксы должны располагаться на расстоянии не более 12 метров друг от друга или на двух сплошных изгибах на 90 градусов или на равных расстояниях.

Использование трубопроводов из ПВХ в местах с температурой окружающей среды 60 градусов Цельсия и выше запрещено. Трубы из ПВХ нельзя использовать в наружных системах. Кабелепроводы не должны иметь острых краев и заусенцев, а жир или масло не должны использоваться для протягивания провода. Перед втягиванием проводов вся система трубопроводов должна быть полностью проложена и обеспечена непрерывным электрическим током.

Все трубы из ПВХ должны быть соединены простыми парами из ПВХ с использованием утвержденных материалов для соединения ПВХ в соответствии с рекомендациями производителя.Все стыки должны быть водонепроницаемыми. Стыки между кабелепроводами и адаптируемыми коробками, задними распределительными коробками, распределительными коробками и т.п. должны быть снабжены входными желобами и гладкими втулками из ПВХ.

Заземляющий провод из меди не менее 2,5 кв. Мм должен быть проложен внутри каждого кабелепровода. Провод должен быть изолирован и иметь цветовую маркировку.

5. Электромонтаж параллельной цепи

Все конечные ответвительные цепи для освещения и приборов должны быть одножильными кабелями, проложенными внутри кабелепроводов.

Сечения проводников ответвительной цепи должны соответствовать указанным в таблице количества и чертеже и соответствовать требованиям правил IEE.

Домашние трассы, указанные на чертежах для конечных ответвлений, должны храниться в отдельном кабелепроводе до щитовой панели через переключатели, где бы это ни потребовалось. Никакая другая проводка не должна быть проложена в одном кабелепроводе.

Гибкие шнуры для подключения к приборам, вентиляторам и подвескам должны быть класса 250/440 В, трех- или четырехжильные, с лужеными многопроволочными медными проводами, изолированными, скрученными и оплетенными усиливающим шнуром. Цвет оболочки должен быть согласован с архитектором.

Для каждой партии проводов подрядчик должен предоставить сертификат, выданный производителем, с указанием его происхождения, даты изготовления, состава и стандарта, которому он соответствует, а также сертификаты испытаний.

Следует использовать кольцевую систему проводки. Провода не должны стыковаться. Если соединения неизбежны, они должны выполняться через утвержденный механический соединитель.

6. Контрольные переключатели

Управляющие переключатели должны быть подключены только к фазным проводам и должны находиться в положении «ВКЛ», когда ручка опущена.Выключатели должны быть закреплены в ящиках из оцинкованной стали. Следует использовать хромированные винты.

Электропроводка 220 В (230 В) должна быть четко отделена от любой другой системы напряжения и проводки освещения.

Хотя схема подключения указана на чертеже, подрядчик должен проверить подключение и нести ответственность за него.

За каждым фазным проводом схемы от распределительных щитов должен следовать отдельный нейтральный провод того же размера, что и провод схемы.

Каждая световая точка и розетка должны быть идентифицированы своим номером цепи и номером панели управления с наклеенной этикеткой.

7 . Тестирование системы электропроводки

Вся установка должна быть испытана в соответствии с правилами IEE для:

1. Сопротивление изоляции.

2. Непрерывность Земли.

3. Полярность однополюсных выключателей.

Сертификат испытаний должен быть представлен в стандартном исполнении по указанию инженера-надзирателя.

Все, что вам нужно знать об электропроводке дома

Электропроводка дома – это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным приборам и оборудованию в доме, таким как телевизор, лампы, кондиционеры и т. Д.

Давайте посмотрим на различные типы электропроводки, которые используются в жилых домах.

5 различных типов систем электропроводки дома

  1. Шпилька для проводов

    Эта проводка состоит из проводов с ПВХ изоляцией или обычных VIR, которые скручены и скомпонованы. Их держат на стенах и потолках с помощью фарфоровых планок с пазами, дерева или пластика. Это временная система электропроводки, поэтому она не подходит для использования в жилых помещениях. Более того, в наши дни система электропроводки с планками используется редко.

  2. Электропроводка обсадных труб и колпачков

    Раньше он был довольно популярен, но в наши дни считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке.В этой электропроводке использовались кабели из ПВХ, VIR или любые другие одобренные изолированные кабели. Кабели проходили через деревянные кожухи, где кожух был сделан из деревянной полосы с параллельными продольными канавками, прорезанными для размещения кабелей.

  3. Проводка планки

    Это когда одиночный электрический провод или группа проводов прокладываются по деревянной обрешетке. Провода прикреплены к обрешетке с помощью латунного зажима и расположены с интервалом 10 см для горизонтальных участков и 15 см для вертикальных участков.

  4. Проводка в свинцовой оболочке

    В проводке со свинцовой оболочкой используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

  5. Кабельная проводка

    Существует два типа кабельной разводки в зависимости от прокладки труб:

    • Поверхностная проводка из кабелепровода Когда трубы из GI или ПВХ устанавливаются на стены или крышу, это называется поверхностной проводкой из кабелепровода.Трубы прикрепляются к стенам с помощью планки с двумя отверстиями и зажима основания на равных расстояниях. Внутри коробов прокладываются электрические провода.
    • Скрытая проводка из кабелепровода Когда кабелепроводы скрыты внутри пазов стены или точеной кирпичной стены, это называется скрытой проводкой из кабелепровода. Внутри коробов прокладываются электрические провода. Это популярно, потому что оно прочнее и эстетичнее.

Вот некоторые преимущества и недостатки системы скрытой проводки

Преимущества

  • Это безопасная система электропроводки
  • Защищено от химического воздействия, влажности и других внешних факторов
  • Нет риска поражения электрическим током
  • Это эстетично
  • Отсутствие риска износа, возгорания или повреждения изоляции кабеля
  • Довольно надежно
  • Ремонт можно легко выполнить, так как старые провода можно легко заменить

Недостатки

  • Дороже по сравнению с поверхностной разводкой кабелепровода
  • Сложно изменить расположение выключателей или приборов
  • Установка сложная
  • Трудно найти дефекты проводки
  • Добавление дополнительного трубопровода в будущем – утомительная задача

Если электропроводка не выполнена должным образом или не обслуживается должным образом, это может привести к опасным ситуациям, например к возгоранию электрического тока.Поэтому важно проявлять большую осторожность при прокладке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить у себя дома, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий выбор электропроводки по конкурентоспособным ценам, и наша опытная команда проведет вас через процесс выбора.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Обучение электромонтажу | Монтаж, эксплуатация, ремонт и проектирование

Учебная система

Amatrol Electrical Fabrication 1 (96-ELF1) обучает фундаментальным концепциям обучения электропроводке, включая стандартные компоненты, используемые электриками, техниками и инженерами для установки, эксплуатации, ремонта и проектирования оборудования для современной промышленности.Учащиеся приобретут опыт в ключевых областях навыков, таких как монтаж основных электрических систем, интерпретация планов установки проводов, обращение с неметаллическими кабелями, подключение электрических служб и установка основных электрических компонентов, таких как переключатели, розетки и освещение.

Система обучения электромонтажу включает настольную рабочую станцию, компоненты электропроводки и комплекты расходных материалов, чемодан для хранения незакрепленных компонентов и комплект ручных инструментов, а также всестороннюю интерактивную мультимедийную учебную программу.Сочетание реальных компонентов и практического обучения электромонтажу позволяет учащимся отработать навыки, которые они будут использовать в работе, например: методы зачистки проводов и заделки, методы заземления, используемые в распределительных коробках, установка автоматического выключателя в сервисной панели. и многое другое!

Изучение компонентов системы электропроводки и практика на реальном оборудовании Система обучения электромонтажу

Amatrol включает в себя широкий спектр реальных компонентов, используемых электриками и инженерами, например, линейные плоскогубцы, диагональные кусачки, автоматические выключатели, электрические коробки, тумблеры, а также различные провода и кабели.Учащиеся будут использовать эти компоненты для отработки основных навыков, используемых в промышленности, таких как подключение вилки к электрическому шнуру, прокладка и закрепление неметаллического кабеля между электрическими коробками и подключение системы электропроводки к сервисной панели.

Изучите практические навыки электропроводки в жилых помещениях и стандарты безопасности

Интерактивный мультимедийный учебный план системы обучения электромонтажу обеспечивает всестороннее освещение таких тем, связанных с электропроводкой, как: работа предохранителей и автоматических выключателей, как подключить электрический выключатель, как снять оболочку с неметаллического кабеля, как для установки коннектора на провод и многое другое! Учебная программа также сосредоточена на стандартах безопасности, чтобы гарантировать, что учащиеся будут практиковать методы установки, которые являются безопасными и соответствуют Национальным электрическим кодексам (NEC).

Захватывающие интерактивные мультимедиа Учебная программа

Amatrol представляет собой высокоинтерактивный мультимедийный формат, который включает в себя потрясающую трехмерную графику и видео, озвучку всего текста, а также интерактивные викторины и упражнения, предназначенные для учащихся с разными стилями обучения.

Вам может понравится

Как украсить скворечник: Как украсить скворечник? 23 фото Как раскрасить скворечник из дерева своими руками? Использование техники декупаж. Каким еще может быть декор?

17.08.2023

Почистить ковер в домашних: Чистка ковров в домашних условиях

22.06.2021

Какие батареи лучше поставить в квартире: Как выбрать батареи отопления. Какие радиаторы лучше?

16.12.1999

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
