Как пользоваться мультиметром

Для измерения каждой физической величины существует свой прибор. Для измерения напряжения используются вольтметры, для измерения тока – амперметры, сопротивление измеряют омметром. К тому же для каждого рода тока, переменного или постоянного, конструкции приборов различаются. Но иметь под рукой несколько измерительных приборов расточительно, поэтому для несложных измерений, не требующих точности, их объединили в один, называемый мультиметром. В этой статье расскажем о принципе, основных способах и правилах использования данного прибора.

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов. Данный обзор функциональных возможностей различных мультиметров предназначен для начинающих, чтобы они с одной стороны имели набор необходимых функций, с другой не переплачивали за ненужные возможности.

Очень часто в домашнем хозяйстве необходимо проверить целостность электрической цепи (прозвонить проводку), или проверить ее на наличие недопустимого короткого замыкания.

Что такое мультиметр и из чего он состоит

Рассмотрим устройство простейшего мультиметра. В его корпусе расположены гнезда для подключения измерительных проводов. Щупы для измерений включают в себя два провода черного и красного цветов. Соблюдение полярности подключения необходимо при измерениях в цепях постоянного тока. При этом красный провод подключается к разъемам «10 А» или «VΩmA», а черный – к разъему «СОМ». В случае ошибочного подключения перед значением измеренной величины высвечивается знак «-». Полярность важна при измерении сопротивления полупроводниковых приборов или при проверке их исправности.

Для индикации измеряемой величины служит жидкокристаллический дисплей. Многие приборы комплектуются специальным разъемом для проверки параметров транзисторов. Это удобно для радиолюбителей, для бытового применения он не понадобится.

 Для выбора измеряемых величин, рода тока и пределов измерений служит переключатель функций и диапазонов. Первое положение используется для выключения прибора. Питается он от батареек, если оставить переключатель в любом из положений, кроме «OFF», они разрядятся.

Что означают показатели и надписи на мультиметре

Вас могут по неопытности запутать многочисленные символы на передней панели мультиметра, особенно если Вы впервые слышите слова типа «напряжение», «сила тока» и «резистор». Большинство мультиметров используют эти аббревиатуры вместо полного указания названия измеряемой величины или ее единицы.

Большинство мультиметров также используют метрические префиксы для единиц измерения. Метрически префиксы работают так же, как если они используются вместе с единицами наподобие использующихся для измерения расстояния и массы.

• µ (микро): одна миллионная часть от единицы измерения
• m (милли): одна тысячная часть от единицы измерения
• k (кило): одна тысяча единиц измерения
• M (мега): один миллион единиц измерения

Эти метрические префиксы используются точно так же и с вольтами, амперами и омами. К примеру, 200кΩ или просто 200k произносятся как “двести килоом”, и это означает двести тысяч (200000) Ом.

Некоторые мультиметры имеют возможность автоподбора диапазона измерения (auto-ranging), в то время как другие требуют ручного выбора диапазона измерения. Если нужно выбрать диапазон вручную, то Вы должны выбрать его так, чтобы максимальная величина, измеряемая в этом диапазоне, превышала Общее правило – для измерения длины нужно подбирать подходящий по размеру и точности инструмент. То же самое касается и мультиметра. Предположим, что Вам нужно измерить напряжение батарейки AA, которое должно быть около 1.5V. На мультиметре есть несколько пределов для измерения постоянного напряжения: 200mV, 2V, 20V, 200V, и 600V. Предел 200mV слишком мал, так что стоит выбрать следующий, который будет работать: 2V.

Как измерять показания с помощью мультиметра

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода можно дополнительно оснастить зажимом.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Как измерить силу тока

Для измерения постоянного тока через нагрузку прибор подключается в разрыв любого из проводов. Делается это при отключенном напряжении питания. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V». Предел измерений для начала нужно выбрать максимальный, затем подключить питания и переключать пределы измерения в сторону уменьшения. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу.  Получив значение тока на дисплее, отличное от нуля, перед следующим переключением подсчитайте, не превысит ли измеряемый ток предел измерения. Иначе прибор можно вывести из строя.

Как измерить напряжение

Для измерения переменного напряжения в домашней сети предела «200 V» недостаточно. Переключатель нужно поставить на «750 V». Не прикасайтесь при измерениях к контактам щупов и следите за исправностью изоляции проводов.

При измерении ЭДС батареек и аккумуляторов предел выбирается большим, чем значение номинального напряжения, указанного на корпусе элементов питания.

Как измерить сопротивление

Чтобы измерить сопротивление электрической цепи (проверить номинал резистора, к примеру), подключите красный и черный щупы в правильные гнезда мультиметра, предназначенные для измерения сопротивления. Для большинства мультиметров черный щуп должен быть подключен к гнезду, помеченному «COM», и красный к гнезду, помеченному символом «Ω».

Выберите подходящий для измерения диапазон органами управления мультиметра. Перед началом измерения сопротивления выключите источник питания в схеме. Если такого выключателя нет, то извлеките батарею питания. Если Вы этого не сделаете, то измерение может получиться некорректным. Подключите по одному щупу к каждому из контактов объекта, сопротивление которого хотите замерить. Активное сопротивление всегда имеет положительный знак, и оно одинаково для любой полярности подключения щупов, так что ничего плохого не случится, если Вы поменяете местами черный и красный щупы.

Если мультиметр не имеет автовыбора диапазона, Вам может понадобиться подобрать шкалу. Если мультиметр все еще показывает «0», то это значит, что диапазон выбран неверно в бОльшую сторону. Если же на экране видны символы “OVER”, “OL”, или “1” (это разные способы для обозначения переполнения шкалы), то тогда выбран слишком малый диапазон для измерения. Если так произошло, подстройте выбор диапазона вниз или вверх по необходимости.

Как проверить работоспособность прибора

Если при переводе переключателя выбора функций на дисплее не появляется цифры, то батарейка либо разряжена, либо отсутствует.

Проверка исправности прибора заключается в определении целостности и надежности подключения соединительных проводов. Для этого нужно перейти на предел измерения сопротивления и замкнуть провода между собой. Сопротивление, равное нулю свидетельствует об их исправности. На некоторых моделях приборов самый нижний предел измерения сопротивления снабжен звуковой индикацией, срабатывающей при малом сопротивлении. Это удобно для проверки целостности проводов и соединений электрических цепей.

Юрий Алисиевич, Торговый портал Shop.by



Как работать с мультиметром. Часть 2

Добрый день, друзья!

В первой части статьи мы с вами учились, как измерять напряжение.

Теперь вы cможете блеснуть эрудицией в кругу друзей и знакомых )) Сегодня мы увелими наш интеллектуальный багаж и научимся измерять вторую важную величину — электрический ток.

Измерение тока

Для начала вспомним, что электрический ток — это направленное движение электрических зарядов. И старую школьную шутку — «электрический ток похож на лентяя — идет там, где ему легче». «Легко» — это значит, что электрическая цепь имеет небольшое сопротивление. Чем меньше сопротивление цепи при одном и том же напряжении — тем больше ток в ней. Это мы с вами вспомнили закон Ома.

Теперь посмотрим на наш мультиметр UT2001.

Следующие позиции переключателя, ниже области измерения напряжения, отвечают за измерение постоянного и переменного токов.

На корпусе мультиметра в этой области нанесена буква А (Amper, ампер, единица измерения силы тока).

Сила тока может измеряться в диапазонах 0 — 2 мА (миллиампера), 0 — 20 мА, 0 — 200 мА, 0 — 10 А.

Обращаем внимание на то, что при измерении тока один щуп (черный) надо соединить с общим проводом прибора (черным гнездом), а второй (красный) — с одним из двух входов, под которыми написано «А» или «10А».

При измерении больших токов надо подключать красный щуп ко входу «10 А», маленьких — ко входу «А». Эти два входа лучше не путать.

Если пропускать большие токи (больше 200 мА) через вход «А», можно выжечь внутренний предохранитель.

И затем, чтобы восстановить работоспособность по этому входу, придется разбирать прибор!

Отметим, что нельзя измерять напряжение, если щупы подключены как для измерения тока. Впрочем, если поставить переключатель в положение измерения напряжения, а щупы — для измерения тока, тестер начнет издавать короткие гудки, предупреждая оператора.

Это называется «защита от дурака». Хорошо, что приборы стали такими умными, правда?

Порядок измерения тока

Отметим, что ток может существовать только в замкнутой цепи. Мультиметр в режиме измерения тока должен быть включен в разрыв цепи, т.е. последовательно с нагрузкой.

Таким образом, надо сначала выключить устройство, где мы собираемся проводить измерения, затем присоединить щупы, вставленные в соответствующие гнезда к участкам измеряемой цепи.

Напоминаем, что измерениях нельзя касаться пальцами оголенных концов щупов. Щупы необходимо брать только за изолированные части. Изоляция щупов большинства тестеров рассчитана на напряжение до 1000 В.

После этого надо установить переключателем необходимый предел. Предварительно хорошо бы прикинуть в уме (в соответствии с законом Ома) , какого порядка может быть ток. Чтобы не ошибиться, лучше сразу поставить максимальный предел измерений (10 А). После этого надо включить устройство или нагрузку и посмотреть на табло мультиметра.

Если измеряемая величина превышает установленный предел, в самом левом разряде табло мультиметра высветится единица.  При ошибке с выбором предела, надо выключить устройство и только после этого изменить положение переключателя прибора. Затем следует включить устройство или нагрузку и считать показания.

Ошибка в полярности подключения щупов не страшна. Если перепутать черный щуп с красным, на табло перед измеряемой величиной появится знак «-«. Только и всего! Мультиметр при этом не выйдет из строя.

При измерениях не забываем, с каким током — постоянным или переменным имеем дело. При необходимости переключаем род тока крайней левой кнопкой мультиметра. Если она нажата — прибор включен для измерения переменного тока, если нажата — постоянного.

В других приборах такой кнопки может не быть, а род тока выбирается барабанным переключателем. Если род тока выбран неправильно, с мультиметром ничего страшного не случится! Не бойтесь измерять, друзья!

Количественные характеристики

Ток, как постоянный, так и переменный, тоже может иметь различную величину.

Например, светодиодные индикаторы на передней панели компьютера потребляют ток в несколько миллиампер.

Процессор бытового или офисного компьютера может потреблять ток в десятки ампер.

А когда повернут ключ в замке зажигания автомобиля, его стартер может потреблять от аккумулятора ток больше 200 Ампер!

Напомним, что если через тело человека пройдет ток около 100 мА (вроде бы не такой уж большой), это может оказаться смертельным. Однако такой ток может возникнуть при попадании человека под высокое напряжение.

Автомобильный аккумулятор обладает напряжением 12 — 14 В, которое безопасно для жизни.

Проверка «на вшивость»

В заключение осветим один тонкий вопрос, который поможет глубже усвоить тему. Иногда новичков, не искушенных в практике измерений, любят проверять коварным вопросом: «А какой ток в электрической осветительной сети?»  А вы как думаете, друзья, какой? 🙂

Новичок судорожно копается в памяти и не может вспомнить, чтобы где-то явно такое писалось… «Ну-у-у, наверное,  большой…» «Ну, да, может быть и большой. А как узнать?» Новичок: «Наверное, надо измерить?» «Да? А как?» «Ну-у-у, надо включить прибор как амперметр, вставить щупы в розетку и…»

И прибор выйдет из строя — со звуковыми, световыми и пиротехническими эффектами. Никогда так не поступайте, уважаемые читатели!

Знаете, в чем тут дело? Мультиметр в режиме измерения тока имеет очень малое входное сопротивление. Идеальный амперметр должен иметь бесконечно малое сопротивление, чтобы не вносить погрешность в измерения. Т.е., вставив щупы мультиметра в розетку, мы, по существу, создадим короткое замыкание.

По цепям прибора пойдет очень большой ток, который мгновенно вызовет их перегрев и сгорание прибора. Впрочем, на самом деле, все не так страшно. Обычно в распределительном электрощите стоят автоматические защитные выключатели. И они просто отключат напряжение при аномальном возрастании тока. Но лучше не искушать судьбу! Не вздумайте измерять «ток в сети»!

И напоследок приведем одну простую аналогию, которая поможет понять, что такое ток и напряжение.  Ток — это движущееся стадо овец, напряжение — пастух. Чем сильнее напряжение (чем сильнее пастух щелкает бичом), тем быстрее движутся овцы (тем больше ток). Просто и понятно, не правда ли?

С вами был Виктор Геронда. До новых встреч!



как измерить основные параметры тока в сети

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

• напряжение – постоянное и переменное;
• диапазон сопротивления;
• емкость;
• частоту;
• индуктивность;
• силу постоянного и переменного тока;
• температурный режим;
• коэффициент усиления транзисторов;
• проверка диодов и транзисторов;
• вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Разница между переменным и постоянным напряжением

Правильнее будет говорить о разнице между постоянным и переменным током. Различные электроприборы работают либо от постоянного тока, либо от переменного.

Переменный означает, что направление движения электронов в проводнике меняется от плюса к минусу с заданной частотой, то есть меняется полярность тока. В бытовой розетке по стандарту действующее напряжение 220 В, (амплитудное 311 В) а частота изменения тока 50 Гц. От такого напряжения работают все включающиеся в розетку приборы.

А вот аккумуляторы и батарейки — это источники постоянного тока. Они всегда имеют фиксированные плюс и минус (полярность). Частота у постоянного тока, естественно, отсутствует.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

Самые простые приборы могут измерять:

• ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
• DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
• 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
• hFe – проверка транзисторов.
• >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
• Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
• DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос – куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода – черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначениеV.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Как проверить напряжение мультиметром

Разобраться с общими принципами работы прибора поможет тематическая статья «Как пользоваться мультиметром: подробная инструкция для начинающих». Здесь мы поговорим о применении устройства для работы с розетками и другими бытовыми электроприборами.

Самые простые, используемые для бытовых нужд, мультиметры «умеют» замерять силу тока, напряжение и сопротивление для устройств переменного и постоянного тока. Если необходимо проверить мультиметром напряжение в розетке 220 В, регулятор устройства выставляется в область замера «переменного» напряжения, обозначенную маркировкой V~ или ACV (в зависимости от модели мультиметра).

При этом с учетом возможного превышения напряжения в сети стандартных показателей регулятор устанавливается на максимальное значение – 750 В. После включения устройства дисплей должен показать три нуля (в зависимости от числа разрядов устройства – их может быть от 2,5 до 8,5 – количество нулей может отличаться).

Далее следует подключить щупы. Они монтируются так: черный в гнездо с обозначением COMMON (COM), красный – либо в гнездо с маркировкой VΩmA.

Важно: чтобы удобнее было ориентироваться в обозначениях на передней панели мультиметра, рекомендуем изучить стандартные варианты маркировки.

Щупы устанавливаются в оба гнезда розетки. На дисплее отразится значение напряжения переменного тока в данной точке сети. Если при вопросе, как измерить напряжение в розетке мультиметром, пользователь «зависает» на выборе – в какое отверстие какой щуп вставлять – можем успокоить. Это не принципиально, в большинстве современных приборов полярность щупов при измерении напряжения не важна.

Важно: если требуется уточнить, как замерить напряжение мультиметром в розетке маломощного удлинителя или в старой, еще советского образца, электросети, можно устанавливать плюсовый щуп в гнездо с обозначением mA. В этом случае перегрузка прибора практически исключена.

Как измерить силу тока мультиметром

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин – параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ – его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х – максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения – “А~”  и точно также по такой же схеме делаем замеры.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Внимание! Допустимо выполнять прозвонку только полностью обесточенных участков цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Важно! Чтобы вы могли безопасно работать на сетевой электропроводке в режиме прозвонки, следует физически отсоединить проверяемую линию в ближайшей распределительной коробке.

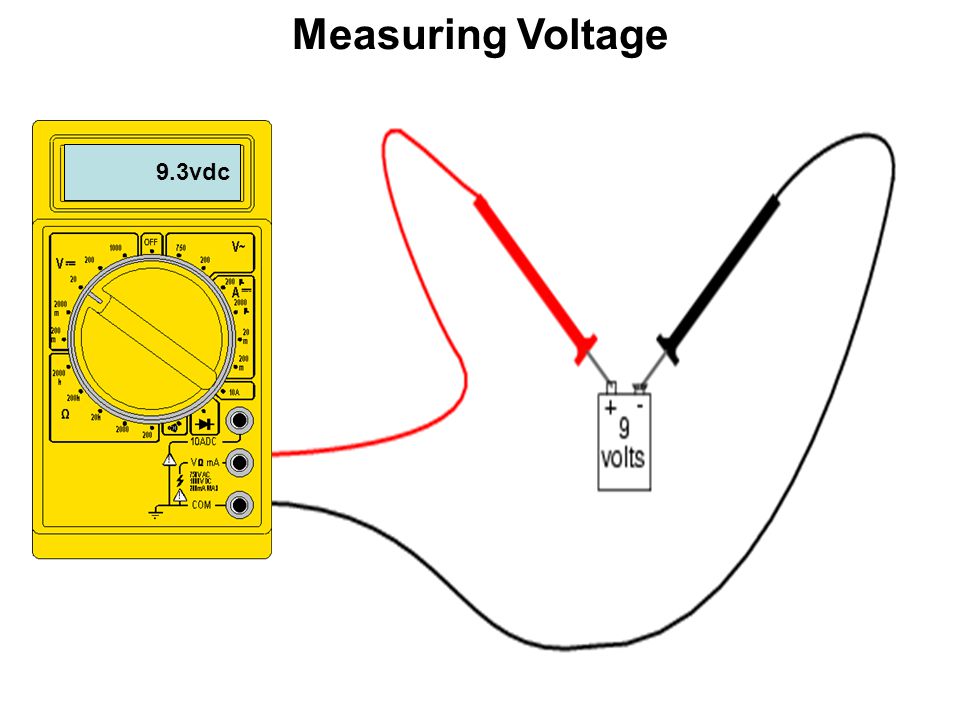

Как измерить напряжение аккумулятора или батареи

Всевозможные батарейки и различные аккумуляторы, в общем все, где вы видите “+” и “-” – все это источники постоянного электрического тока. Измерить постоянное напряжение ни чуть не сложнее, чем переменное.

Для этого возьмите, к примеру, самую обыкновенную пальчиковую батарейку. Соедините красный провод мультиметра с “+” – вым контактом батарейки, а черный с “-” – вым. Если вы соедините их наоборот – ничего страшного не произойдет, просто на экране мультиметра показания будут отображаться со знаком “минус”, примерно вот так.

Обычно напряжение на аккумуляторах маленькое, так что можно не бояться и прижимать щупы пальцами. До 20 вольт вы скорее всего ничего не почувствуете. В случае батарейки типа AAA – её максимальное напряжение 1.5 вольта, что совсем не страшно для человека.

Как мы видим из показаний мультиметра, напряжение в нашей батарейке 1.351 вольта, а значит батарейка еще вполне себе заряженная и может использоваться.

Аналогичным образом можно проверять любые другие элементы питания и измерять их вольтаж, и как вы теперь знаете, ничего сложного в этом нет.

Измерение постоянного тока

Постоянным – называется напряжение, которым наделены все аккумуляторные батареи. Например, в такой технике как:

• телефоны;
• машинные аккумуляторы;
• и обычные батарейки (пальчиковые, мини и пр.).

Когда заряда не хватает, человек подключает от сети к разряженному предмету – устройство, работающее от розетки и выполняющее задачу преобразования переменного тока в постоянный.

Аккумулятор накопив в себе запас напряжения становится снова готовым к действиям.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.

Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Заключение

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Источники

• https://master-houses.ru/kak-izmeryaetsya-multimetrom-napryazhenie-v-rozetke-05/
• https://elektrika.expert/provodka/kak-proverit-naprjazhenie-v-rozetke-multimetrom.html
• https://EvoSnab.ru/instrument/avo/izmerenie-naprjazhenija-multimetrom
• https://YaElectrik.ru/elektroprovodka/kak-proverit-napryazhenie-v-rozetke-multimetrom
• https://OchProsto.com/kak-izmerit-napryazhenie-multimetrom/
• https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-proverit-multimetrom-napryazhenie-v-rozetke.html
• https://stroy-okey.ru/house/instrument/kak-proverit-naprjazhenie-v-rozetke-multimetrom/
• https://www.RusElectronic.com/multimjetr-i-izmjerjenija/
• https://ProFazu.ru/provodka/instruments/kak-polzovatsya-testerom.html
• https://TehnoPanorama.ru/instrumenty/kak-proverit-napryazhenie-multimetrom.html

Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

• Непросто разобраться в нескольких шкалах.
• Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

• напряжение: постоянное и переменное;
• ток: постоянный и переменный;
• сопротивление;
• параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

• Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
• Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сопротивление щупов мультиметра. Нюансы и правила проверки сопротивления мультиметром

Резисторы достаточно распространены и встречаются практически во всех электроприборах. Основная характеристика их – номинальное сопротивление. Для того чтобы узнать, годен ли элемент, нужно знать, как проверить резистор мультиметром. также помогает определить многие неполадки в схеме.

Проверка тестером

Обычный мультиметр (тестер), используемый в быту, сможет стать незаменимым помощником. Вне зависимости от типа устройства, с его помощью можно проводить комплексную диагностику схем и деталей. Надо всего лишь знать, как правильно применять настройки прибора.

Для того чтобы проверить, исправна ли деталь, потребуется отсоединить устройство, в котором она установлена, от источника питания (сети или батареи). После из резистора нужно будет выпаять вывод. Некоторые элементы можно снять с платы, не выпаивая. Важно удалить резистор, потому что, находясь в плате, он может передавать напряжение соседнего участника цепи, и определить исправность интересующего элемента будет нельзя.

Сопротивление резистора небольшое, из-за чего, если проверять его в плате, оно не всегда заметно.

Внешний осмотр

Внешний осмотр часто дает положительные результаты, так как позволяет без проверки мультиметром установить неисправность резистора. Если деталь перегорела, не имеет смысла ее ремонтировать: обычно резистор меняют на новый. Случаи, когда требуется замена, бывают следующие.

Одна из ножек резистора была оторвана. Чаще всего обрыв ножки происходит при постоянном перегреве элемента. Это случается, если в схему не включена защита, или по каким-то причинам она не срабатывает.

Мультиметр может показать, что резистор способен оказывать сопротивление, но при этом визуально заметно, что он обуглен. Такой элемент не стоит оставлять в схеме и рекомендуется заменить, так как он все равно не прослужит долго. То же самое касается других деталей, покрытие которых потемнело.

Если корпус не цельный, имеет трещины, при прикосновении разламывается на части, то резистор, скорее всего, не будет работать.

Для того чтобы можно было точно проверить исправность элемента, необходимо знать его номинальное сопротивление. В противном случае проверить можно будет лишь целостность детали и ее способность проводить ток.

Какие установить настройки

Прежде чем снимать показания мультиметромом, необходимо убедиться в том, что его аккумуляторы заряжены. Режим нужно выбрать соответствующий «прозвону» электропроводки, концы щупов мыкают (соприкасают) друг с другом. Прибор будет издавать звуки, по громкости которых можно определить, насколько пригодна его батарейка.

В зависимости от модификации прибора режим прозвона может обозначаться разными символами – встречается колокольчик, точка со скобками (радиоволны). При проверке электрических цепей или радиодеталей мультиметр издает определенные звуки, «звонит», отсюда и сленговое название данной операции.

Для того чтобы проверить резистор с помощью мультиметра, нужно поставить переключатель прибора в положение, соответствующее номинальному сопротивлению элемента, который вы собираетесь проверять. Значения нанесены на переднюю панель устройства, можно различить их градацию по диапазонам. Нужно правильно выбрать диапазон, иначе величина сопротивления не совпадет, и результат проверки не будет достоверным. Например, при сопротивлении 1 кОм прибор нужно ставить в режим Ω – 20 кОм.

Для того чтобы проверить радиодеталь, щупы прибора подносят к ее выводам вне зависимости от того, соблюдена полярность или нет.

Как проверить схему на обрыв цепи

Этот вид проверки является самым простым. Когда определить неисправность при помощи визуального осмотра не получается, можно сразу приступать к использованию мультиметра. Обрыв цепи происходит по разным причинам. Чаще всего виной тому сгоревший слой проволоки, реже – заводской брак.

Для того чтобы найти разрыв, нужно поставить переключатель прибора в режим прозванивания. Если прибор издает звуки, резистор исправен, если нет, то его следует заменить.

Проверка номинального сопротивления

Если на исправность резистор проверить довольно просто, то для того чтобы вычислить его номинальное сопротивление, необходимо переключить прибор в режим, обозначенный Ω. Предел должен соответствовать вашему резистору.

Нужные величины прибор либо показывает стрелкой, либо отображает на дисплее цифры, в зависимости от модификации устройства. Понять данные несложно.

Что может пригодиться

Резистор – надежная деталь. Обычно он не выходит из строя, если прибор эксплуатировался правильно: не подвергался воздействию жары, влаги, других неприятных для схем условий. Для экономии времени тестирование элементов схемы начинают не с определенного резистора, так как он редко выходит из строя, а с других радиодеталей. Например, чаще перегорают полупроводники или индуктивности, поэтому начинать проверку рекомендуется с них. Это поможет сэкономить время.

Порядка, в котором следует проверять те или иные схемы, не существует. Вы можете начинать с любого элемента, который кажется вам подозрительным или находится ближе. Резисторы могут иметь определенные отклонения от номинала. Их требуется знать: обычно эти параметры указываются заводом-изготовителем. Чем меньше отклонения, тем точнее сделана деталь, значит, ее стоимость будет выше .

Несмотря на то, что проверить резистор мультиметром достаточно легко, следует знать следующее:

• перед началом работы с прибором внимательно изучите инструкцию к нему, производители часто совершенствуют мультиметры, меняют их функционал и управление;
• узнайте технические характеристики мультиметра;
• проверьте, правильно ли выставлены настройки;
• проверьте, в каком состоянии батарейки.

Реальная величина сопротивления элемента может значительно отличаться от заявленной, так, например, допустимое отклонение в большую или меньшую сторону может составлять до 10%.

Для того чтобы узнать исходные данные детали, которая проверяется, рекомендуют воспользоваться схемой, прилагаемой к прибору. Если показания мультиметра сильно отличаются от положенного для проверяемого резистора, то, скорее всего, перед вами либо несправный прибор, либо резистор, сопротивление которого является крайней формой отклонения от нормы. Сопротивление резистора наносят на его корпус. Если на нем написано 150 Ом, а ваш мультиметр показывает 165, не стоит пугаться. Это нормальное расхождение данных, так как характеристика имеет допустимые отклонения.

Применение таблиц

Современные схемы вообще могут не включать номинал резистора. Чтобы узнать исходные данные, требуется воспользоваться таблицей с характеристиками распространенных сопротивлений. На плате элемент может иметь собственное обозначение, например, R18. Нужно найти позицию в таблице с аналогичным буквенным и цифирным значением. Там будет виден тип резистора, его номинальное сопротивление, отклонения, которые считаются допустимыми. Помогает цветовая маркировка, присутствующая на корпусе детали, поэтому желательно научится ею пользоваться.

Обратите внимание, что если предел Ом выставлен, ваше собственное тело может повлиять на неточность результата. Для того чтобы такой проблемы не было, при работе не касайтесь металлических частей схемы и щупов прибора.

Ручки мультиметра должны быть изготовлены из пластика, кроме этого, их можно обмотать изолентой.

Зная, как правильно пользоваться мультиметром, вы без труда сможете проверить на исправность любую радиодеталь, и затратить на это всего пару минут.

В данной статье мы попробуем научиться измерять малые сопротивления. У радиолюбителей иногда возникает потребность точно определить сопротивление шунта при изготовлении или ремонте амперметра, чтобы он в свою очередь также точно показывал свои единицы измерения или в других целях. Но как это сделать, когда мультиметр не имеет шкалы измерения милли Ом, маркировка либо отсутствует, либо совсем не известна и не понятна? Большинство измерительных приборов имеют минимальную шкалу 200 Ом для измерения сопротивления и 3,5 – 4 разряда, при закорачивании щупов там уже примерно 0,7 Ом, при измерении сопротивления 0,1 Ом ничего не меняется, беда. Сейчас поправим.

Предлагаю использовать для этой цели мостовую схему измерения. Что такое мост должны представлять все, на этом останавливаться не будем. Составим мост из резисторов, подадим на него какое либо напряжение и будем его же измерять, хотя можно и ток измерять, разницы не будет, что более точное у нас под рукой, то и выбираем. Так а причем здесь измерение малого сопротивления? Терпение, все по порядку из далека. Есть такая замечательная вещь как баланс моста. Произведение сопротивлений противоположных плеч моста, при условии его сбалансированности, будут одинаковы. А напряжения и токи при сбалансированности моста будут взаимокомпенсировать друг друга и в сумме дадут 0.

(Пусть R0 это R3, а Rx это R4 )

Итак, исходя из вышеперечисленного, если в мост поставить вместо одного из резисторов наше малое сопротивление произвольного номинала, а другой резистор сделать переменным или подстроечным (по схеме используем два переменных резистора для точности балансировки моста, особенно в том случае, когда под рукой нет многооборотистых переменных резисторов), чтобы добиться баланса моста. Такую схему можно использовать для измерения шунтов и малых сопротивлений:

Схему было собирать лениво, тем более, что плату изготовить нужно достаточно времени, поэтому навесным монтажом был изготовлен подопытный образец схемы. Здесь резисторы R1 и R2 не 1%, но подбирались максимально близкие к сопротивлению заданного номинала, погрешность сопротивления не превышала 0,5 % при комнатных условиях.

Но нужно знать как получить точное значение измеряемого сопротивления. Во первых, главное особенностью такое схемы является то, что с помощью нее “умножается” измеряемое сопротивление. А это значит, что необходимость в шкале на милли Омы в мультиметре отпадает. Сопротивление в 0,1 Ом уже можно будет измерять на шкале в кило Омы. Только измерение будет теперь не прямым, а косвенным, придется использовать немного математики и подсчитывать конечный результат измерения.

Определимся какой диапазон номиналов будем измерять (имеется ввиду малое сопротивление или сопротивление шунтов). Для этого нужно выбрать номиналы переменных резисторов:

По схеме используем два переменных резистора для большей точности взаимодействия, 1 кОм и 100 Ом. Такое сопротивление переменных резисторов позволит измерить максимально большое сопротивление в 1,1 Ом, минимальное с сохранением точности измерения 0,01 Ом (при Rx=0,01 Ом R0 должно быть 10 Ом, которые также нужно достаточно точно измерять своим мультиметром)

И номиналы постоянных резисторов, чтобы мост легко балансировался и было удобно подсчитать номинал шунта или малого сопротивления:

Кратность резисторов относительно друг друга лучше всего брать именно такой – 10, 100, 1000, чтобы быстро подсчитать конечный результат, хотя никто не запрещает брать не круглые числа, чтобы потом считать еще и с калькулятором. По схеме это отношение 100.000 к 100, то есть умножитель на 1000.

Собираем схему. Использовать можно любые подстроечные или переменные резисторы, но для большей точности советую взять многооборотистые подстроечные или переменные резисторы, а постоянные использовать с допуском не более 1%, а лучше еще меньше. В качестве элемента питания по схеме используется “Крона” на 9 вольт, можно заменить на любой другой источник. Конденсаторы на случай использования блоков питания для фильтрации. Схема в нашей конфигурации сопротивлений потребляет 90 мА от батарейки 9 В, поэтому для частых измерений, конечно, целесообразней использовать блок питания. Схема собрана, теперь изучаем методику измерения. После подсоединения измеряемого сопротивления, необходимо подать на схемку напряжение, не важно какое, но чем больше оно, тем больше точность, устанавливаем измеритель на предел 200 mV и приступаем к процессу балансировки моста путем вращения подстроечного резистора до появления полного нуля на вольтметре. Это значит, что мост сбалансирован и все выражения теперь справедливы к нашей схеме. Далее измеряем сопротивление подстроечного резистора и вычисляем значение малого сопротивления:

или более красиво вот так

(219 Ом * 100 Ом)/100 кОм получаем 0,219 Ом сопротивление шунта (смотри видео).

Или проще полученный результат необходимо разделить на 1000 (так как 100кОм/100Ом будет 1000 – наш умножитель) в нашем случае. И что же мы видим? Да! Это и есть сопротивление, которое мы измеряли 0,219 Ом (~0,22 Ом). В пределах хорошей точности, а если учитывать погрешности при измерении и взаимодействии со схемкой – идеально.

Теперь не нужно будет ломать голову, когда возникнет необходимость в подобных измерениях. Схема проста, но не многие знают о ней.

К статье прилагается печатная плата для изготовления мини приставки к мультиметру и проект для любопытных проверить это чудо, но ленивых, чтобы собрать схему.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
R1	Резистор	100 кОм	1	1%		В блокнот
R2	Резистор	100 Ом	1	1%		В блокнот
R0(1)	Подстроечный резистор	1 кОм	1	3296W		В блокнот
R0(2)	Подстроечный резистор	100 Ом	1	3296W		В блокнот
С1	Электролитический конденсатор	220 мкФ	1	Можно др. номинал		В блокнот
С2	Конденсатор	100 нФ	1

Сегодня я написал вторую часть статьи, где мы продолжим знакомиться с тем, как пользоваться мультиметром, тестером или цешкой. Вообщем, кому как нравится.

Итак, поехали.

Как пользоваться мультиметром при измерении сопротивления

Внимание!!! При проверке сопротивления в цепи необходимо убедиться в отсутствии в ней напряжения.

При измерении мультиметром величины сопротивления красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп – в гнездо «com».

Переключатель мультиметра ставим в диапазон (Ω). Он специально выделен красным цветом.

Мультиметр («тестер») исправен, а значит можно проводить дальнейшие .

В диапазоне (Ω) существует 7 пределов измерения: 200 (Ом), 2 (кОм), 20 (кОм), 200 (кОм), 2 (МОм), 20 (МОм) и 200 (МОм). Каждое значение — это и есть максимальное значение на определенном пределе измерения. Также в этом секторе имеется функция «прозвонки» цепей и проверки диодов, но об этом чуть позже.

Чаще всего мне приходиться пользоваться мультиметром именно при измерении сопротивления цепи или обмоток (катушек) .

А сейчас проведем наглядные измерения сопротивления. В качестве примера возьмем катушку от реле с неизвестным нам номиналом.

Здесь я хочу сообщить Вам о небольшой тонкости, в отличии от измерения напряжения. Дело в том, что при измерении неизвестной величины сопротивления переключатель мультиметра можно устанавливать на любой предел. Мультиметр таким образом мы не повредим.

Ставим переключатель в положение «2М», что будет соответствовать пределу измерения мультиметра от о до 2 (МОм) и подсоединяем измерительные щупы к выводам катушки.

На дисплее мультиметра мы видим вместо показаний — одни нули. Это значит, что катушка обладает некоторым сопротивлением, но мы выбрали не правильный предел измерения.

Затем устанавливаем переключатель в положение «200К», что будет соответствовать пределу измерения мультиметра от о до 200 (кОм) и подсоединяем измерительные щупы к выводам катушки.

Измеренную величину сопротивления катушки смотрим на дисплее мультиметра («тестера»). Сопротивление катушки составляет 00,4 (кОм). Перед значением стоит один нолик, поэтому можно уменьшить предел еще на одну ступень.

Переключатель мультиметра устанавливаем на предел «20К», что будет соответствовать пределу измерения мультиметра от о до 20 (кОм), и снова проводим измерение. Сейчас на экране мультиметра мы видим величину сопротивления нашей катушки, которое составляет 0,63 (кОм). Это уже больше похоже на правду.

Если есть желание, то можно попробовать снизить предел измерений до «2К», что будет соответствовать пределу измерения мультиметра от о до 2 (кОм) и снова провести измерение сопротивления катушки.

На экране мультиметра мы видим еще более точное значение сопротивления катушки, которое составляет 0,649 (кОм).

На этом останавливаться не будем и попробуем снизить предел до «200», что будет соответствовать пределу измерения мультиметра от о до 200 (Ом). В этом случае мы увидим на экране цифру «1». Это значит, что сопротивление катушки больше, чем установленный предел, либо в проводе катушке обрыв.

Еще несколько слов хотел упомянуть про режим «прозвонки». В этом режиме при сопротивлении в цепи менее 70 (Ом) слышен звуковой сигнал. Очень удобная функция.

P.S. На этом вторую часть статьи о том, как пользоваться мультиметром я завершаю. Продолжение читайте в . Подписывайтесь на новые статьи и не пропускайте новые выпуски. Если материал этой статьи был Вам полезен и интересен, то поделитесь им с друзьями. Спасибо.

Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. В принципе, само слово резистор происходит от английского resist, что и означает сопротивляться. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье.

Резистор что это за радиоэлемент и его основные признаки работоспособности

Резистор можно назвать самым простым радиоэлементом, который можно встретить в природе. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем. Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока?

Самый простой способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему пройти. В итоге, перед проводником начнется своеобразная «давка», словно в толпе на концерте неформальной группы, и не все электроны пройдут за резистор.

В большинстве случаев резистор конструктивно выполнен следующим образом. Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление. Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора.
Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и проводник будет нарушен, то резистор будет испорчен. Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность. Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью.
Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме. В этом случае он просто перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке.

Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее.

Какие бывают резисторы по маркировке и по мощности

Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.
Здесь сразу скажем, что в настоящее время символьная маркировка не применяется, это осталось неким анахронизмом с времен СССР. Хотя это удобно. На корпусе можно было бы прочитать маркировку, не обладая какими-либо знаниями и справочниками. Вот скажем сопротивление в 82 Ома.

Итак, если у вас перегорел резистор и на нем не видно маркировки, то скорее всего вам уже не удастся визуально установить, какой же номинал у него был. Единственным вариантом будет искать схем к ремонтируемому устройству и смотреть там, что же это все-таки было.

Вторая характеристика это мощность, о ней мы уже начали рассказывать в предыдущем абзаце. Так вот, так как мощность зависит от возможности отдвать тепло, то мощность резистора в большинстве случаев будет зависеть от его рассеиваемой площади. Проще говоря, чем больше корпус резистора, тем он мощнее.

Теперь давайте перейдем непосредственно к теме статьи.

Как проверить резистор (сопротивление) не выпаивая из платы с помощью мультиметра

Если вам необходимо проверить резистор низкого номинала, то есть на несколько Ом, то выпаивать его не обязательно. В этом случае влияние других цепей от радиоэлементов будет не столько значительным, если даже оно и есть. Так скажем диоды или транзисторы обладают сопротивлением в 500-700 Ом (условно), то есть сопротивления до 100 Ом, можно мерить без проблем. Для верности измерьте сопротивление в одном направлении и в другом, оно должно быть одинаково.
Измерить сопротивление можно универсальным измерительным прибором – мультиметром. А вот как, мы разберем подробнее в следующих абзацах. Единственное различие, что измеряемый резистор будет выпаян с платы. Все остальные проводимые операции по замеру будут один в один.

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Итак, если сопротивление уже более значительное, то есть от 200 Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Может быть, выпаять даже один конец. Этого будет вполне достаточно. Теперь берем прибор и переключаем его на соответствующий режим измерения в Омах. При этом с показателем больше, чем измеряемое сопротивление. То есть можно сделать так, если вы не знаете номинала сопротивления.
Вначале вы включаете верхний предел в Омах, обычно это 2000 Ом и начинаете переключать галетный переключатель на приборе на понижение, пока отображение будет корректным, то есть не будет равно бесконечности. Ближайший предел «при подходе сверху» отображающий сопротивление на экране прибора, будет отображать самое точное сопротивление резистора.

Ну, а если не вдумываться, то даже измерение на режиме в 2000 Ом, покажет вполне корректный результат. Ведь современные приборы довольно точные.
Важно сказать о том, что при измерении сопротивления в Омах и килоомах, можно удерживать ножки резистора пальцами, то есть помогать ими обеспечивать контакт с щупом.

Сопротивление нашего тела здесь не будет сильно сказывать на показаниях измерений. Это сродни тому, как в предыдущем абзаце мы говорили о том, что на сопротивление в несколько Ом не будут влиять показания радиоэлементов. Если же сопротивление уже в мегаомах, то здесь придерживать руками щупы нельзя. Об этом далее.

Как проверить резистор (сопротивление) с помощью мультиметра если он в мегаомах

Если у вас резистор в мегаомах (мОм), то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах. Так еще и нельзя браться за ножки резистора руками, то есть помогать обеспечивать контакт ножек резистора с щупом. Все дело в том, что сопротивление от руки до руки у человека около 1,5 мОма, а значит ваше внутренне сопротивление, будет измеряться наряду с сопротивлением резистора, чего происходить не должно.

Все остальные измерения, о чем мы уже говорили, производятся также как и для случая выше, то есть с Омами и килоомами.

Заключение о процедуре проверки резистора (сопротивления) с помощью мультиметра

Подытожить нашу статью хотелось бы банальными догмами.
Если у вас тело резистора темное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равно бесконечности.
В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее всего, корректной и на плате.
Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но здесь есть плюс, щуп можно удерживать у ножки сопротивления с помощью пальцев рук.
Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так здесь еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра – ножка резистора, без помощи рук. Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах.

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться.

На сегодняшний день проблем с приобретением того или иного инструментами нет можно купить что душе угодно хоть лабораторию для измерений, как говорится – «любой каприз за ваши деньги».

Но речь в сегодняшней статье пойдет не о лаборатория для измерений (это уже на профессиональном уровне), а об обычных мультиметрах которыми так часто пользуются электрики включая меня.

Приветствую всех друзья на сайте «Электрик в доме ». Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать как можно проверить исправность лампочки или замерить сопротивление резистора , решил опубликовать подробный материал как измерить сопротивление мультиметром.

Метод измерения электрического сопротивления – как работает прибор

Принцип, по которому выполняется измерение электрического сопротивления мультиметром , основан на самом главном законе электротехники – законе Ома. Формула известна нам из школьного курса физики, говорит следующее: сила тока, протекающая по участку цепи прямо пропорциональна напряжению (ЭДС) и обратно пропорциональна сопротивлению на этом участке I (сила тока) = U (напряжение) / R (сопротивление).

Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью. В качестве источника напряжения используется встроенный источник (DC) питания прибора, которым является штатная батарейка напряжением 9 В.

По сути измерения выполняются косвенным методом. Если приложить к щупам прибора измеряемое сопротивление, например Rх, ток протекающий в цепи будет зависеть только от него. Зная силу тока и напряжение можно легко вычислить сопротивление.

Настройки прибора перед измерениями

Итак, друзья давайте поближе познакомимся с самим прибором. В моем случает это . В стандартном комплекте идет одна пара щупов для силовых измерений и термопара для измерения температуры, которой я еще ни разу не пользовался.

На передней панели имеется круговой переключатель. Именно с помощью этого переключателя выполняется выбор рабочего режима и диапазона измерений. Переключатель работает как «трещетка» и фиксируется в каждом новом положении.

Вся круговая панель разбита не сектора и имеет разноцветную маркировку (это в моем случае). Иногда сектора обводят отдельными линиями, как бы отделяя необходимый параметр.

Сектор измерения сопротивлений расположен вверху и разбит на семь диапазонов: 200, 2k, 20k, 200k, 2M, 20M, 200M. Приставки «k» и «M» означают кило (10 в 3-й степени) и мега (10 в 6-й степени) соответственно.

Для работы необходимо переключатель установить на нужную позицию сектора. Нас интересует сопротивление, соответственно, перед тем как измерить сопротивление мультиметром нужно выставить переключатель в сектор обозначенный значком «Ω».

Для удобства работы с прибором щупы имеют разную расцветку. Разницы нет, куда вставлять какой щуп но общепринятым правилом считается что черный щуп вставляется в клемму обозначенную «com» (сокращенно от common – общий), а красный щуп вставляется в клемму обозначенную «VΩCX+».

Перед выполнением любых измерений необходимо проверить работоспособности самого прибора, так как может оказаться обрыв в измерительной цепи (например, плохой контакт щупов). Для этого концы щупов закорачивают между собой. Если прибор исправен и в цепи нет обрыва, то на дисплее появятся нулевые показания. Возможно, показания будут не нулевыми, а тысячные части Ом. Это связано с сопротивлением проводов измерительных проводов и переходным сопротивлением между щупами и их клеммами.

При разомкнутых щупах на дисплее будет отображаться «1» (единица) с отметкой диапазона измерений.

Такими несложными действиями выполняется подготовка мультиметра для измерения сопротивления.

Некоторые мультиметры оснащаются полезной опцией, называемой «прозвонкой» . Если установить переключатель режимов работы на значок диода, при замыкании щупов звучит сигнал (зуммер). Это позволяет проверять исправность цепей и прямые переходы полупроводников сопротивлением до 50 Ом на слух, не отвлекаясь на дисплей.

Как измерить сопротивление резистора мультиметром

С теорией ознакомились и на первый взгляд вроде бы все понятно, однако как показывает практика, именно при практических работах у людей часто возникают вопросы. Поэтому давайте попробуем провести измерения какого-нибудь элемента, например резистора.

Берем вот такой постоянный резистор . Это один из распространенных видов постоянных резисторов. Его сопротивление должно быть 50 кОм, я это точно знаю, так как покупал его в магазине. Проверяем, так ли это? Для этого прикладываем один щуп к одному концу, другой – к другому концу.

Перед тем необходимо выставить рабочий переключатель в нужный диапазон. На какую отметку устанавливать ползунок, если не известно номинал резистора?

Необходимо чтобы переключатель всегда находился в ближайшем большем положении измерений. Так как я заведомо знаю, что номинал резистора 50 кОм я выставляю переключатель в ближайшее большее положение , в данном случае это – 200k. Если установить переключатель в положении меньше соответствующему сопротивлению (на отметку 20k) на дисплее НЕ БУДУТ отображаться данные. Сработает внутренняя блокировка.

Это касается не только измерения сопротивлений , но и при измерении таких величин как напряжение и ток. Например если вы хотите измерить напряжение в розетке, а по шкале из рабочих диапазонов положения 200 и 750 В, переключатель необходимо установить в положение 750 В. Если установить переключатель в положение 200 В и сунуть щупы в розетку прибор от этого не повредится так как внутри имеется защитная блокировка на этот счет, но все равно вы ни каких данных не получите.

Еще один из резисторов который у меня оказался под рукой номиналом 10 Ом, давайте замерим его сопротивление.

Выставляем переключатель мультиметра на отметке 200 (это является ближайшее большее положение для данного номинала) и измеряем.

Друзья хочу отметить, что переключатель необходимо выставлять именно на ближайшее большее положение это этого будет зависеть точность измерений . Чем выше предел измерений от номинала измеряемого сопротивления, тем большую погрешность будет давать прибор.

Измеряем сопротивление переменного резистора

Друзья это мы замеряли сопротивление постоянного резистора, электрическое сопротивление которого не изменятся и не может регулироваться. Давайте теперь попробуем выполнить замеры для переменного резистора .

Отличие между ними в том, что сопротивление последнего можно менять вручную переключая ползунок в нужное положение.

У меня имеется переменный резистор на 10 кОм о чем свидетельствует надпись на нем.

Как измерить сопротивление мультиметром в этом случае? Все очень просто значение 10 кОм соответствует между двумя крайними контактами. Контакт который расположен по середине является «плавающим». Если приложить щупы между крайним и средним контактом и регулировать ползунок (крутить по или против часовой стрелки), то можно увидеть, как изменяется сопротивление в зависимости от положений ползунка.

Сопротивление должно равномерно и непрерывно возрастать или уменьшаться от нуля до номинального значения. Самая частая неисправность – исчезновение контакта токосъемника при прокручивании проявится показанием «бесконечности» прибором.

Проверка лампочек накаливания мультиметром

А теперь давайте рассмотрим практическое применение мультиметра в бытовых условиях. Часто дома возникают такие неприятные ситуации как неисправность освещения.

Причем причина может быть самой неординарной от перегорания самой лампочки до неисправности светильника или выключателя освещения либо куда хуже повреждение в распределительной коробке.

Наиболее частые неисправности, конечно же, является перегорание лампочки , поэтому прежде чем ковырять распредкоробку, нужно проверить целостности лампочки. Визуально осмотром целостности нити не всегда удается выявить неисправность. Тем более, не обязательно может произойти перегорание нити. Реже случается короткое замыкание в цоколе и токовых вводах (электродах).

Поэтому с помощью обычного тестера можно легко проверить не только домашнюю лампу накаливания , но и фару автомобиля или мотоцикла.

Как измерить мультиметром сопротивление нити? Нужно установить минимальный предел измерения «Ω». Одним щупом надо прикоснуться к корпусу цоколя, другой кончик прижать к верхнему контакту цоколя.

Как можно видеть сопротивление рабочей лампы накаливания мощностью 100 Вт составляет 36,7 Ом.

Если при измерениях на дисплее мультиметра будет отображаться «1», а для аналоговых (стрелочных) приборов показание «бесконечность» это будет свидетельствовать о внутреннем обрыве/перегорании нити в лампе.

На этом все дорогие друзья, надеюсь, в данной статье был полностью раскрыт вопрос как измерить сопротивление мультиметром. Если остались вопросы задавайте их в комментариях. Если статья была для вас интересной буду признателен за репост в соц.сетях.

Как пользоваться мультиметром | КИПиА от А до Я

Цифровой мультиметр это основной инструмент киповца, ведь с его помощью можно проверить поступает ли напряжение питания на датчик, измерить выходной ток прибора, найти обрыв в кабеле и многое другое. Цифровые мультиметры получили широкое распространение благодаря малым габаритам и весу, широким пределам измерения, приемлемой точности и низкой цене.

К сожалению, большинство мультиметров (особенно недорогие модели китайского производства) комплектуются лишь краткой инструкцией с перечислением основных функций из-за чего у начинающих киповцев часто возникают вопросы по применению этих мультиметров. Поэтому в данной статье рассмотрим не только основные функции цифрового мультиметра, но и то, как этими функциями пользоваться на примере широко распространенного мультиметра DT 830B.

Устройство мультиметра и правила работы с ним.

Простые цифровые мультиметры типа DT 830 и аналогичные им имеют на лицевой панели 3,5 разрядный семисегментный ЖК индикатор, поворотный переключатель пределов измерения и три гнезда для подключения щупов. Питание мультиметра осуществляется от батарейки типа “Крона” напряжением 9В. Для замены батарейки необходимо снять заднюю крышку прибора, при этом также открывается доступ к печатной плате мультиметра, на которой расположен, в том числе, предохранитель номиналом 200 мА.

Одно из гнезд для подключения щупов, а именно гнездо СОМ, задействовано всегда, при любом роде выполняемых измерений. Обычно к гнезду СОМ присоединяется щуп черного цвета. к гнезду VΩmA подключается щуп красного цвета при измерении постоянного и переменного напряжения, сопротивления и постоянного тока величиной до 200 мА. Для измерения постоянного тока величиной более 200 мА красный щуп из гнезда VΩmA необходимо вынуть и подключить его в гнездо 10А.

На лицевой панели мультиметра кроме того расположен восьми контактный разъем (сокетт) подключения транзисторов для измерения коэффициента усиления по тока h31э (или hFE). Причем измерить коэффициент усиления по току удается только у биполярных низкочастотных транзисторов малой и средней мощности. Так как в процессе обслуживания и ремонта оборудования КИП нет необходимости измерять коэффициент усиления транзисторов, то данный режим работы мультиметра рассматриваться не будет. Скажу лишь только, что к контакту Е разъема подключается эмиттер транзистора, к контакту В – база, к контакту С – коллектор, но перед этим необходимо, например, по справочнику определить структуру транзистора: p-n-p или n-p-n и выбрать соответствующую сторону разъема.

В режиме проверки целостности полупроводниковых диодов мультиметр генерирует небольшое испытательное напряжение и ток, которое и прикладывается к проверяемому диоду. Если диод исправен, то при подключении красного щупа (плюса) мультиметра к аноду, а черного щупа к катоду на дисплее высветиться значение падения напряжения на p-n переходе диода. Для кремниевых диодов это напряжение находиться в пределах 0,6…0,9 В. При обратной полярности подключения (красный щуп – катод, черный щуп – анод) на дисплее высветится единица, так как диод проводит ток только в одном направлении. При проверке диодов без выпаивания их из схемы ремонтируемого устройства имейте ввиду, что соединенные с диодом другие радиодетали могут исказить результат измерения. Поэтому желательно хотя бы один вывод диода отсоединять от схемы.

Отключение мультиметра по окончанию проведения измерений осуществляется путем установки поворотного переключателя в положение OFF.

При работе с мультиметром не прикасайтесь к оголенной части щупов, так как, во-первых, это может привести к поражению электрическим током (при измерении тока и напряжения) и, во-вторых, из-за относительно низкого электрического сопротивления тела человека может возрасти погрешность измерения, особенно при измерении больших сопротивлений.

Недорогие мультиметры DT 830B и им подобные можно применять только для измерений, производимых при наладке оборудования и поиске неисправностей. Их нельзя использовать при калибровке и уж тем более при поверке датчиков и другого оборудования КИП, так как точность измерения данных мультиметров недостаточна для этих целей и, кроме того, они не внесены в государственный реестр средств измерения. При поверке и калибровке оборудования следует использовать более точные мультиметры, например, отечественные приборы серии В7 или импортные мультиметры APPA, Fluke и аналогичные.

Всегда следите за степенью разряда батареи мультиметра, так как в случае сильного разряда батареи погрешность измерения прибора резко возрастает. При покупке мультиметра отдавайте предпочтение тем моделям, у которых есть индикатор разряда батареи. И меняйте батарею сразу же, как только загорится индикатор разряда батареи.

Выбирая между нес

как измерить амперы, напряжение и сопротивление мультиметром правильно

Среди электриков, электронщиков и прочих специалистов, имеющих в своей работе тесный контакт с электричеством, просто огромной популярностью пользуются мультиметры или, как их ещё называют, тестеры. И это не удивительно, учитывая широту возможностей, которые представляет прибор при работе. И именно по этой же причине, новичку не всегда понятно, как пользоваться тестером и какие установки необходимы в конкретном случае.

Особенности работы с мультиметром

При работе с электричеством возникает необходимость измерения различных параметров: напряжение, сила тока, сопротивление и другие. Являясь прибором универсальным, тестер позволяет производить все эти замеры, не прибегая к множеству аппаратов узкого направления. Это достаточно экономно и удобно, но требует некоторых знаний о том, как пользоваться мультиметром, в каких случаях и ситуациях это уместно, а где нет, какие установки производить и как правильно делать замеры. А учитывая, что тестеры могут отличаться не только размерами, но и функционалом, нужно понимать, на что способен тот или иной прибор.

Знакомство с мультифункциональными приборами

Хотя различные модели мультиметров могут отличаться по функционалу и техническим характеристикам, основные их функции одинаковые. Это значит, что все приборы позволяют измерять напряжение, силу тока и сопротивление. Дополнительно, к примеру, может предоставляться возможность проверки транзисторов.

Помимо этого, тестеры бывают электронные, где показания выводятся на цифровое табло, или аналоговые, оснащённые стрелкой, отображающей значение того или иного измерения.

Электронный мультиметр

Внешний вид электронных тестеров довольно схож не смотрят на разнообразие модельного ряда. В верхней части располагается цифровое жидкокристаллическое табло. Чуть ниже многопозиционный переключатель функций, содержащий положения:

• OFF — отключение прибора.
• ACV — работа с переменным напряжением.
• DCV — функции для постоянного напряжения.
• DCA — сектор для работы с постоянным током.
• Ω — позиции для измерения сопротивления.

Ещё чуть ниже располагаются три разъёма, куда необходимо вставлять щупы. Причём делать это нужно правильно. Так, провод чёрного цвета обязательно нужно подключать к разъёму, маркированному как COM. Красный же подключается в зависимости от того, что необходимо измерять. В разъём с маркировкой «V Ω mA» его подключают, когда необходимо проводить измерения сопротивления, напряжение сети или ток до 200 mA. При замере силы тока больше 200 mA, подключать красный провод необходимо к разъёму, маркированному «10 ADC». В противном случае может сгореть предохранитель и, даже выйти из строя сам прибор.

Аналоговые тестеры

Существуют также мультиметры, называемые стрелочными или аналоговыми. В отличие от электронных, замеряемые значения здесь определяется с помощью шкалы со стрелкой, которая указываем необходимый параметр. Они менее удобны в использовании. Да и погрешность показаний значительно ниже, чем у их электронных аналогов. А также они куда более чувствительны к механическим воздействиям и ударам — рамка, на которой установлена стрелка, легко может выйти из строя даже от сильной встряски.

Но несмотря на то, что в большинстве случаев они уступают электронным, в ряде случаев они могут быть предпочтительнее в работе.

Измерение тока электронным мультиметром

Одно из направлений тестера замер силы тока. Чтобы понять, как мультиметром измерить амперы, необходимо знать, с каким током, переменным или постоянным, будут производиться работы. Также неплохо знать диапазон, в котором ведутся замеры. Если получить такую информацию не получается, то лучше вставить красный провод в разъём с большим значением, т. е. с маркировкой «10 ADC». Переключателем также нужно поставить значение максимально высокое. Это позволит не испортить прибор в случае большого тока.

Если значение, отображаемое на табло, слишком низкое, то можно переставить красный провод в разъём «V Ω mA», но также с положением переключателя на наиболее высоких значениях. Когда значение всё равно ещё низкое, стоит повернуть переключатель на более низкий параметр до тех пор, пока замеряемая сила тока не станет адекватной.

При измерениях силы тока прибор подключается к цепи последовательно, что обязательно нужно учитывать.

Замер тестером напряжения

При измерении напряжения, как и замеряя силу тока, нужно знать, как правильно пользоваться мультиметром проводя такие работы. Здесь тоже необходимо обращать внимание с каким током имеется дело — переменный или постоянный. Уже руководствуясь этим, стоит смотреть, какое значение нужно установить переключателем. К примеру, если рассматривать измерение напряжения в простой розетке, то известно, что имеется в виду переменный ток приблизительно 220 вольт. Значит, положение переключателя нужно поставить на переменно напряжение выше этого значение. К примеру, 600 или 750 В, в зависимости от модели тестера.

Аналогичным образом производятся измерения напряжения постоянного тока. Если заведомо неизвестно, сколько вольт в цепи, то следует ставить переключатель в большее положение, постепенно снижая до наиболее подходящих значений.

В отличие от измерения силы тока, когда подключение прибора осуществляется последовательно, замеряя напряжение, его нужно подсоединять параллельно. Это важный момент, чтобы знать, как пользоваться вольтметром.

Определение сопротивления цепи

Работы по измерению сопротивления можно отнести к наиболее безопасным. Как-то навредить прибору здесь крайне сложно. Главное, знать, как работать с мультиметром, чтобы правильно определить сопротивление. Основной момент, который следует учесть, это необходимость снять напряжение перед началом измерений. И здесь дело не столько в безопасности, сколько в точности полученных данных. Даже простая батарейка может ощутимо исказить верность показаний.

Устанавливать переключателем положение для измерения сопротивления можно совершенно любое в секторе «Ω”. Теперь, когда щупы зафиксированы на концах проводника, сопротивление которого необходимо знать, можно смотреть показатели табло. Здесь может быть два варианта:

1. Показания «1», «OL», «OVER» — необходимо установить более высокий диапазон, так как происходит перегрузка.
2. Показания «0» — диапазон требуется уменьшить.

В остальных случаях будет отображаться значение сопротивления исследуемого проводника или полупроводника.

Режим прозвонки

Есть у мультиметров возможность использовать их, как прозвонку. И если в аналоговых моделях это напрямую не реализовано, то цифровые обладают сектором при установке переключателя, на который тестер переходит именно в режим прозвонки.

Сама по себе такая функция используется нечасто, но чтобы знать, как работать мультиметром в полном объёме, это будет далеко не лишним. Допустим, полезна такая возможность, когда необходимо определить целостность цепи или отдельно взятого проводника. В ряде случаев именно благодаря режиму прозвонки можно определить полярность.

Для того, чтобы проверить проводник на обрыв, подсоединяют щупы к его концам. Если провод цел, то слышится характерный звуковой сигнал. В противном случае никакой реакции не последует.

Особое внимание при проведении работ с прозвонкой стоит уделить отсутствию питания. Если не обесточить цепь, на которой будут производиться замеры, то велика вероятность выхода из строя прибора.

Реализуются в мультиметрах иногда и другие возможности, к примеру, гнездо для проверки транзисторов. Однако используют их нечасто и только люди, знакомые с радиоэлектроникой. Рядовому любителю или начинающему электрику пользоваться такой возможностью вряд ли придётся — здесь нужны определённые знания. В остальном же, несмотря на многофункциональность, мультиметры в использовании крайне просты и неприхотливы.

Как пользоваться вольтметром или мультиметром: обучение ученика

Проверка напряжения выполняется очень просто. Для тех из вас, кто плохо знаком с электрическими испытаниями, мы спросили нашего профессионального профессионала, как они могут научить ученика пользоваться вольтметром или мультиметром. Как только вы научитесь пользоваться мультиметром, вы сможете перейти к поиску и устранению неисправностей в электросети, проверке питания в розетках, проверке целостности цепи и многому другому.

Краткое описание статьи

• На практике вольтметры и мультиметры одинаковы
• Установите режим и (если применимо) диапазон
• Вставьте измерительные провода в инструмент
• Коснитесь / вставьте наконечники щупов в розетку / переключатель / устройство / и т. д.

Мультиметры имеют те же функции, что и вольтметры, но также проверяют ток, сопротивление и целостность цепи.Иногда с правильными зондами и датчиками мультиметры также собирают дополнительную информацию, например температуру.

Возвращаясь к вольтметру или вольтметру, он измеряет разность электрических потенциалов между двумя узлами электрической цепи. По общему признанию, это звучит довольно сложно и технически. Однако для того, чтобы овладеть им, требуется всего несколько шагов.

Вольтметр или мультиметр?

Перво-наперво, вольтметры обычно работают как аналоговые устройства. Почти каждый Pro в какой-то момент устраняет неполадки с помощью мультиметра.Вы можете приобрести базовый менее чем за 20 долларов, и они гораздо более доступны. Существуют также цифровые вольтметры, которые просто выдают цифровые показания вместо использования шкалы. В этой статье предположим, что вы хотите использовать мультиметр.

Как использовать вольтметр: Найдите свою настройку

Установите циферблат

Практически каждый вольтметр или мультиметр использует большую шкалу для установки режима. На этой шкале настройки напряжения будут обозначены либо V ~, который будет измерять напряжение переменного тока (переменного тока), либо V- для измерения постоянного напряжения (постоянного тока).Иногда производители комбинируют эти режимы. В бытовых цепях и розетках используется переменный ток, а в батареях и портативная электроника – постоянный ток.

Он отличается от бесконтактного тестера напряжения, такого как двухдиапазонный NCVT Southwire, который издает звуковой сигнал только при приближении к цепи под напряжением.

На мультиметрах с ручной настройкой диапазона установите шкалу выше максимального ожидаемого напряжения. Многие из этих измерительных инструментов имеют несколько вариантов, предназначенных для различных напряжений. Это изменяет чувствительность измерителя, позволяя проводить измерения без повреждения инструмента.Если инструмент не показывает настройки диапазона, ваш вольтметр, вероятно, использует функцию автоматического выбора диапазона.

Если в вашем измерителе отсутствует функция автоматического выбора диапазона, не беспокойтесь, просто установите его выше ожидаемого напряжения. Например, если вы планируете проверить настенную розетку (в США), которая работает около 120 В, установите измеритель на 200 В ~. Если вы не знаете, чего ожидать, установите максимальное напряжение на измерителе.

Просто для вашего собственного назидания, бытовые аккумуляторы обычно работают от напряжения 9 В постоянного тока или ниже, а полностью заряженный автомобильный аккумулятор работает до 12 В.6 В постоянного тока. Генератор обычно заряжает аккумулятор автомобиля на 12 В при напряжении ~ 14 В.

Примечание редактора: При тестировании аккумуляторов электроинструмента вольтметр показывает, что аккумуляторные блоки на 18 В и 20 В макс выдают точно такое же напряжение .

Установка тестовых проводов мультиметра

В вашем мультиметре есть как минимум два измерительных провода, один красный и один черный. У каждого из них есть зонд на одном конце и металлический разъем с пластиковой крышкой на другом. Последние вставьте в соответствующие цветные гнезда на вашем мультиметре.

Гнездо черного цвета всегда подключается к порту с надписью «COM» (общий). При измерении напряжения красный штекер подключается к отверстию с буквой V.

См. Ниже информацию об измерении тока (в амперах).

Измерение напряжения

Безопасность прежде всего

Безопасность является ключевым моментом при обучении использованию тестера напряжения. Когда имеешь дело с электричеством, не нужно много времени, чтобы остановить сердце. Прикасаясь к цепи под напряжением, держите пальцы подальше от металлических щупов.Кроме того, следите за тем, чтобы щупы не касались друг друга во время использования в цепях под напряжением.

Заклинивание металлических щупов в горячих выходах

Обычно вы тестируете цепи, подключая провода параллельно. Следуя предыдущему примеру тестирования розеток, возьмите черный (отрицательный) тестовый провод и вставьте его в большую вертикальную прорезь розетки. На большинстве черных зондов есть удерживающая выпуклость, которую вы вставляете и отпускаете.

Затем прикоснитесь красным проводом к положительному отверстию.Это будет меньшее вертикальное отверстие на розетке 120 В 15 А. Проверьте показания счетчика. Вы должны получить значение около 120 В. Однако, если вы получите показание перегрузки («OL» или «1»), вам нужно будет увеличить диапазон на вашем мультиметре.

Тестирование батарей

Эта процедура также довольно проста. На батарее мультиметр должен измерять напряжение постоянного тока (V-). Прикоснитесь черным проводом тестера напряжения к отрицательной клемме, а красный провод – к положительной клемме.Если на вашем глюкометре нет показаний, проверьте, есть ли на нем переключатель с надписью DC + или DC-. Если это так, поменяйте положение. Если этого не произошло, поменяйте местами красный и черный щупы.

Все еще не считываете? Уменьшите настройку напряжения на один шаг, пока не сделаете это.

Измерение тока (в амперах)

Вы заметите на мультиметре еще две точки для измерения тока (в амперах). При измерении тока необходимо понимать две основные вещи.

1. Вы всегда измеряете ток последовательно с нагрузкой
2. Вам необходимо установить мультиметр на правильную настройку, в том числе вставив щупы в соответствующие порты

Обязательно следуйте инструкциям по максимальной величине тока метр может справиться.Если вы этого не сделаете или подключитесь не к тому порту, вы можете перегореть внутренний предохранитель или даже поджарить глюкометр.

Как большинство людей жарят свой мультиметр

В большинстве случаев мы слышали о том, что люди жарят свой мультиметр, они измеряют ток без нагрузки. Это означает, что они устанавливают свой измеритель на Ампер, подключают красный щуп к точке с отметкой 10А … и затем быстро вставляют наконечники щупа в розетку или иным образом параллельно с сильноточной цепью.

Вот твой счетчик взорвался. Вы только что приложили нагрузку 0 Ом к сильноточному источнику питания.Всегда измеряйте ток последовательно с нагрузкой. Это означает, что вы размещаете глюкометр последовательно с горячей ногой.

Напряжение – это своего рода измерение «потенциала». Это то, что есть в наличии. Тока на самом деле не существует, пока вы не создадите для него нагрузку. Чего вы никогда не хотите делать, так это создавать нагрузку с нулевым сопротивлением (ваш измеритель).

Обертывание

Ясно, как грязь? Хороший. Если вы больше ничего не помните, то обычно вы измеряете напряжение только непосредственно в розетке. С правильным оборудованием вы можете безопасно протестировать любую цепь вокруг дома или в машине.Какие из ваших лучших практик? Оставьте нашим ученикам совет о том, как пользоваться вольтметром, ниже!

Как пользоваться мультиметром

Мультиметр – это электронный измерительный прибор с множеством функций, поэтому его также называют мультитестером . Обычно эти функции включают возможность измерения напряжения, тока и сопротивления. Этот измерительный инструмент необходим для поиска и устранения неисправностей, поскольку он может выполнять измерения с очень высокой степенью точности.Это устройство с положительным и отрицательным индикаторами – полезный инструмент, который помогает пользователям от простых тестов, обнаружения неисправностей до сложной диагностики. Мультиметр просто необходим электрикам, инженерам и даже студентам, изучающим электронику и электротехнику. Они бывают аналоговой и цифровой версии. Они доступны в широком диапазоне функций и цен.

Аналоговый мультиметр

Аналоговый мультиметр – одно из старых устройств, которое использует движение D-Arsonal при выполнении измерений.Хотя сегодня подавляющее большинство людей используют цифровые мультиметры, это не обязательно означает, что аналоговые мультиметры больше не популярны. Аналоговые мультиметры отлично подходят для обнаружения медленных изменений напряжения, потому что вы можете наблюдать за перемещением стрелки по шкале. Аналоговые тестеры являются исключительными в использовании в качестве амперметров из-за их низкого сопротивления и высокой чувствительности.

Цифровой мультиметр

Цифровые мультиметры в настоящее время используются чаще. Они являются цифровыми аналогами аналоговых мультиметров.Это устройство пришло на смену аналогу и пользуется популярностью по нескольким причинам. Он отображает показания в цифрах на светодиодном или жидкокристаллическом экране. Он также обеспечивает точные результаты, портативный и удобный для переноски. Автоматическая калибровка сделала его также более популярным в отрасли.

Ниже представлены зонды, которые входят в комплект и подключаются к мультиметрам.

Аналоговый мультиметр

и цифровой мультиметр

Аналоговые и цифровые мультиметры – это измерительные устройства, которые могут измерять сопротивление, ток и напряжение.Как описано выше, наиболее очевидное различие между цифровым и аналоговым мультиметром – это дисплей. Но это еще не все!

Вот некоторые сопоставимые качества этих двух:

	Аналоговый мультиметр	Цифровой мультиметр
Как это работает	Использует гальванометр для измерения тока.	Использует аналого-цифровой преобразователь (АЦП) при измерении напряжения.
Способность к измерению	Измеряет основные параметры, такие как сопротивление, ток и напряжение.	Измеряет основные и дополнительные параметры, такие как сопротивление, ток, напряжение, емкость, индуктивность. Он также может проверить, неисправен ли диод или транзистор.
Точность	Вероятность неправильного считывания измерений выше.	Дает точные показания в виде точных числовых значений.
Диапазон	Устанавливается вручную поворотом ручки.	Имеет функции автоматического выбора диапазона
Диапазон частот	Только до 2 кГц	Может измерять более высокие диапазоны частот
Обратная полярность	Указатель отклоняется влево	129 Указывает
Размер	Больше	Меньше
Стоимость	Меньше	Дороже
Калибровка питания	Ручной	8	Ручной	8 Не требуется	Требуется
Удобство использования	Сложно	Легче

Автоматический выбор диапазона

Автоматический выбор диапазона – особенность цифрового мультиметра.Это одно из больших преимуществ цифровых мультиметров, поскольку оно избавляет вас от необходимости вручную устанавливать диапазон значений сопротивления, тока, напряжения или любых электрических характеристик, которые вы хотите измерить. Цифровой мультиметр найдет эти значения за вас. Мультиметры с функцией автоматического выбора диапазона более дороги, но стоят своих денег. С помощью этой функции пользователю просто нужно переключить метку на омметр, и мультиметр затем отобразит цифровое значение показания сопротивления.

Функции мультиметра

Как пользоваться цифровым мультиметром

Измерение напряжения переменного тока

1. Подключите щупы к соответствующим слотам – черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
2. Поверните ручку к значку «Напряжение переменного тока», букву V с этим знаком ~ над ней.
3. Подключите черный щуп к цепи.
4. Подключите красный щуп к цепи.
5. Прочтите результат на экране.

Измерение постоянного напряжения

1. Подключите щупы к соответствующим слотам – черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
2. На этот раз поверните ручку к значку «Напряжение постоянного тока», букве V с линией над ним.
3. Подключите красный зонд к положительной клемме.
4. Подключите черный щуп к отрицательной клемме.
5. Прочтите результат на экране.

Измерение переменного тока

1. Подключите щупы к соответствующим слотам – черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
2. Поверните ручку на знак переменного тока, букву A со знаком ~ над ней.
3. Подключите щупы к обоим концам цепи.
4. Прочтите результат на экране.

Измерение постоянного тока

1. Подключите щупы к соответствующим слотам – черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
2. Поверните ручку на знак постоянного тока, букву A с линией над ней.
3. Подключите щупы к обоим концам цепи.
4. Прочтите результат на экране.

Измерение сопротивления

1. Подключите щупы к соответствующим слотам – черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
2. Выберите требуемый диапазон.
3. Коснитесь щупами концов резистора.
4. Прочтите отображение на экране.

Измерение емкости

1. Поверните ручку в режим проверки емкости – с помощью значка или символа конденсатора.
2. Подключите щупы к концам конденсатора.
3. Если поляризован, определите положительную и отрицательную стороны.
4. Прочтите результат на экране.

Непрерывность

Это наличие полного пути прохождения тока. Если нет обрыва, значит, где-то в цепи есть обрыв.В этом случае цифровой мультиметр не будет воспроизводить ни звука, ни тона. С другой стороны, если две точки соединены электрически или непрерывно, цифровой мультиметр будет издавать звук или тональный сигнал. Этот тест проверяет наличие связи между двумя точками.

Непрерывность – один из самых полезных тестов при ремонте электроники. Испытания на непрерывность имеют первостепенное значение для предотвращения пожаров, ударов или повреждений электрических устройств.

А теперь, как проверить целостность?

1. Выключите систему, отключите ее от сети или извлеките батареи.
2. Подключите щупы к соответствующим слотам – черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
3. Поверните ручку в режим непрерывности со значком или символом, подобным значку звуковых волн.
4. Чтобы проверить, работает ли калибровка непрерывности мультиметра, коснитесь металлических концов щупов вместе. Если число на экране меньше 1 или 0, значит, мультиметр работает нормально. Это укажет на непрерывность, и цифровой мультиметр должен издать звук или тональный сигнал.
5. Разместите щупы на каждом конце цепи или компонента, который вы хотите проверить. Если результат такой же, как на шаге 4, значит, в цепи или компоненте есть обрыв.

Тестирование транзисторов и диодов

Транзисторы

1. Подключите щупы к соответствующим гнездам – ​​черный щуп к «COM» или общему слоту, который является землей, а красный щуп к слоту или клемме со значком диода.
2. Поверните ручку диодного тестера.
3. Подсоедините зажимы типа «крокодил» к обоим металлическим концам двух щупов.
4. Определите, какой из выводов транзистора является коллектором, базой и эмиттером.
5. Прикрепите щупы к выводам транзистора – черный щуп к базе транзистора, а красный щуп к эмиттеру.
6. Считайте показания мультиметра и обратите внимание на сопротивление.
7. Снимите красный зонд с эмиттера и переместите его в сторону коллектора.
8. Дисплей мультиметра должен быть таким же, как если бы красный щуп находился на стороне эмиттера.
9. Снимите черный зонд со стороны основания.
10. Прикрепите красный зонд к основанию.
11. Закрепите черный зонд со стороны эмиттера. Обратите внимание на отображаемое значение.
12. Закрепите черный зонд на стороне коллектора. Обратите внимание на отображаемое значение.
13. Если оба предыдущих показания (когда черный щуп находится на базе) выше текущих показаний (когда красный щуп находится на базе), транзистор исправен.
14. Если оба предыдущих показания ниже текущих, транзистор исправен.
15. Если шаги 13 и 14 не совпадают, транзистор неисправен.

Диоды

1. Подключите щупы к соответствующим гнездам – ​​черный щуп к «COM» или общему слоту, который является землей, а красный щуп к слоту или клемме со значком диода.
2. Выключите источник питания.
3. Поверните ручку диодного тестера.
4. Определите катод и анод диода. Коснитесь анода красным датчиком и катода черным датчиком.
5. Считайте показания мультиметра. Если показание находится в пределах от 0,5 до 0,8 В, диод исправен. В противном случае это не так.
6. Поменяйте местами черный датчик и датчик чтения.
7. Считайте показания мультиметра. Если показание равно нулю, значит диод исправен. В противном случае это не так.

Как использовать мультиметр для проверки розетки

Необходимо устранить неисправность неисправной розетки? Покупка мультиметра, универсального инструмента для диагностики электрических проблем, может позволить вам исследовать и решать проблемы с розетками.Не знаете, как проверить розетку? Читайте дальше, и эксперты Mr. Electric® помогут вам узнать, как использовать мультиметр для проверки розетки.

Что вам может сказать мультиметр?

Мультиметр поможет определить:

• Если напряжение действительно доходит до розетки
• Если розетка правильно заземлена
• Перепутана ли проводка в розетке

Как проверить розетку с помощью мультиметра за 8 простых шагов

1. Изучите основы безопасности при проверке розеток.
   Поскольку вы будете проводить эти испытания на розетке под напряжением, для обеспечения безопасности удерживайте оба датчика в одной руке. Это предотвратит прохождение электрошока через ваше тело. Никогда не позволяйте металлическим частям датчиков касаться друг друга или соприкасаться, так как это может вызвать опасное короткое замыкание.
2. Познакомьтесь с географией аутлета.
   Современные розетки имеют три разъема: один для горячего, один для нейтрального и один для заземления. Закругленный полукруг – это земля, более длинный разъем (слева) – нейтральный, а более короткий (справа) – горячий.Помните, что любой из трех проводов может пропускать ток, поэтому относитесь к каждому из них осторожно.
3. Настройте мультиметр.
   Настройте измеритель на измерение напряжения. Выберите на мультиметре функцию переменного тока (AC), которая часто отображается волнистой линией. Функция постоянного тока будет иметь сплошную и пунктирную линии.
4. Подсоедините провода.
   Вставьте короткий толстый разъем (называемый «банановый штекер») ЧЕРНОГО провода в разъем с надписью «COM» (рядом с ним может быть знак минус «-»).Затем вставьте КРАСНЫЙ разъем, помеченный знаком «+» или подковы (греческая буква Омега).
5. Измерьте напряжение, чтобы определить, есть ли в розетке напряжение.
   Одной рукой вставьте датчик в каждую вертикальную прорезь на выходе. Красный идет в меньшую прорезь, черный – в большую. Правильно функционирующая розетка даст значение 110–120 вольт. Если нет показаний, либо что-то не в порядке с проводкой в ​​розетке, либо сработал автоматический выключатель.
6. Определите, правильно ли заземлена розетка.
   Удерживайте красный провод в маленьком отверстии, а черный провод вставьте в заземляющее (Uu-образное) выходное отверстие. Показания должны остаться прежними. В противном случае розетка неправильно заземлена.
7. Убедитесь, что проводка перепутана.
   Вставьте красный провод в большую прорезь, а черный – в маленькую. Если вы получили показания, подключение выполнено в обратном порядке. Это не повлияет на простое оборудование, такое как лампы, но может вызвать проблемы с более сложной техникой и электроникой.
8. Определите проблемы с конкретным устройством.
   Узнайте «Как проводить электрические испытания» с помощью Mr. Appliance, сотрудника компании Neighborly® по обслуживанию дома.

Положитесь на компанию Mr. Electric в вопросах безопасности и быстрого обслуживания электрооборудования

Необходимо решить проблему с розеткой? Избегайте отравления электрическим током. Ваш местный г-н Электрик будет рад помочь с любыми электрическими проектами, которые вы откладываете. Запишитесь на прием онлайн или позвоните нам по телефону (844) 866-1367. Свяжитесь с Mr. Electric сегодня.

Доступ к этому блогу предоставил Mr.Электрооборудование только для образовательных целей, чтобы дать читателю общую информацию и общее понимание по конкретному предмету, указанному выше. Блог не должен использоваться в качестве замены лицензированного специалиста-электрика в вашем штате или регионе. Перед выполнением любого домашнего проекта сверьтесь с законами города и штата.

Как пользоваться и читать цифровой мультиметр для начинающих

Мультиметр – один из самых полезных инструментов в наборе инструментов для автофургонов или домов на колесах.

При установке электрической системы автофургона вы всегда будете использовать этот удобный инструмент.Вы проверите мощность своей солнечной панели, уровень заряда батареи, целостность кабеля и многое другое.

Даже после завершения переоборудования вашего фургона мультиметр станет первым инструментом, к которому можно обратиться, когда у вас возникнут проблемы с электричеством в дороге.

Большинство наших электрических статей и все наши инструкции по установке относятся к мультиметру. Мы подумали, что пора подробнее рассказать об этом незаменимом инструменте.

В этом посте объясняется, для чего можно использовать мультиметр, почему мы считаем его обязательным комплектом и как его использовать.

Мы разберемся, куда класть провода мультиметра при проведении измерений, какие настройки использовать и на что обращать внимание при покупке.

Загрузите главу 1 Руководства по электрике Campervan БЕСПЛАТНО!

И если вам это так нравится, что вы хотите купить полную версию, мы также вышлем вам код скидки 10%!

Что такое мультиметр?

Мультиметр – это портативное устройство с батарейным питанием, способное выполнять несколько электрических измерений, отсюда и его название.

Современные цифровые мультиметры измеряют напряжение, сопротивление и другие значения, выходящие за рамки потребностей большинства владельцев автофургонов и домов на колесах.

Вы найдете мультиметр в наборе инструментов каждого электрика, но при минимальном «обучении» новичок также может безопасно выполнять некоторые измерения.

Зачем нужен мультиметр в наборе инструментов для автофургона

Проблемы с электричеством Campervan не такие уж большие, но они нормальное явление.

Бытовая техника может выйти из строя; компоненты могут выйти из строя, и может показаться, что батареи быстро разряжаются.

В электрической конструкции кемпера есть сотни метров проводов и десятки приборов и компонентов. Когда что-то пойдет не так, это может быть минное поле для устранения неполадок.

Вам нужен инструмент, чтобы точно определить, где проблема в системе, и помочь определить причину.

Мультиметр – это инструмент для работы. Без него единственный безопасный способ диагностировать проблемы – вызвать электрика, который принесет с собой собственный мультиметр.

При установке любого аспекта электрики для кемперов вы будете использовать мультиметр на каждом этапе.Обязательно включите один в набор инструментов вашего кемпера.

8 способов использования мультиметра в Campervan

Есть множество способов, которыми мультиметр может пригодиться, когда вы живете в фургоне.

Вот несколько распространенных применений, все они полезны для диагностики электрических проблем.

1. Убедитесь, что пьедестал кемпинга работает. Если вы подключились, но аккумуляторная батарея не заряжается, используйте мультиметр, чтобы проверить, подает ли розетка какое-либо напряжение.
2. Подтвердите, какое напряжение подает сеть кемпинга.Некоторые страны поставляют как 110 В, так и 240 В, и вам необходимо использовать соответствующее напряжение для вашей установки.
3. Найдите перегоревший предохранитель, измерив его сопротивление.
4. Использование показаний мультиметра вольт полезно, чтобы увидеть, перегорел ли предохранитель, не снимая его для визуальной проверки.
5. Проверьте напряжение аккумулятора, чтобы указать состояние его зарядки.
6. Определите обрыв или повреждение проводов, измерив целостность цепи.
7. Убедитесь, что инвертор выдает правильное напряжение переменного тока.
8. Проверьте напряжение питания устройства, чтобы определить проблему.

Без мультиметра выявить электрические проблемы сложно.

Когда вы переходите по ссылкам на различных продавцов на этом сайте и совершаете покупку, это может привести к тому, что этот сайт получит комиссию. Как партнер Amazon, мы зарабатываем на соответствующих покупках. Для получения дополнительной информации, пожалуйста, посетите нашу страницу раскрытия информации .

Предупреждение о безопасности

Электричество может привести к серьезным травмам или смерти, а также к значительному повреждению вашего фургона.

Доверить установку и устранение неполадок профессионалам – хорошая идея, если вы не знаете, что делаете, но, по крайней мере, понимание основ поможет вам обезопасить себя.

Узнайте больше об основах электрооборудования для кемперов, прочитав наш пост о проводке кемперов.

Анатомия цифрового мультиметра

Современные мультиметры бывают самых разных цветов и форм. У некоторых есть дополнительные кнопки и функции, но все они имеют одни и те же основные части:

• ЖК-экран для отображения измерений
• Один черный и один красный датчик для измерения
• Три порта для подключения датчиков
• Диск выбора для выбора электрических весов и выполняемых измерений

Зонды

Большинство мультиметров включает пару стандартных щупов.Они всегда служили нам хорошо, но доступны и другие типы, например, зажимы из крокодиловой кожи или пинцет.

Нам никогда не потребовались дополнительные датчики, но приятно знать, что вы можете заменить их, если вам когда-нибудь понадобится.

Помните, что поврежденные датчики могут нанести серьезный вред, и их можно заменить всего за несколько долларов. Никогда не используйте поврежденный зонд!

Порты

Три порта четко обозначены:

• COM обозначает общий и используется для подключения черного зонда.Это ориентир для заземления цепи.
• мАВОм используется для подключения красного щупа при измерении напряжения, сопротивления и целостности цепи.
• 10A Порт используется для подключения красного щупа при измерении токов до 10 ампер. Его ограниченное использование в автофургоне или доме на колесах.

Настройки мультиметра и их значение

Диск выбора регулирует сопротивление цепи мультиметра для считывания напряжения, тока или сопротивления.

На циферблате есть символы. Некоторые из них необычны, поэтому вот объяснение того, что каждый из них означает:

В∽ – переменное напряжение
В ⎓ – постоянное напряжение
Ом –
А – амперы
мк – одна миллионная (или микро)
м – одна тысячная
кОм – одна тысяча
М – один миллион

На циферблате тоже есть цифры. Используйте их для выбора шкалы измерения. В разделах ниже описано, как решить, какую шкалу использовать, так что не беспокойтесь.

Лучшие бюджетные мультиметры | Наш лучший выбор

Доступны десятки мультиметров.Некоторые имеют огромные ценники в сотни долларов, а другие – отличные бюджетные версии по цене чуть более 10 долларов.

Стоит ли платить за такие ведущие бренды, как Fluke и Keysight? Эти ведущие бренды предлагают надежность, долговечность и точность измерений, но по невысокой цене.

Недорогие бренды, о которых часто не слышно, обладают теми же основными функциями. Они могут не прослужить всю жизнь или быть точными на 100%, но для переоборудования автофургона или поиска неисправностей в дороге у них есть все, что вам нужно.

Они широко доступны во всем мире, поэтому их легко заменить. Мы купили наш в Великобритании в местном хозяйственном магазине менее чем за 20 фунтов стерлингов, и спустя 4 года он все еще хорошо работает.

Выбор за вами. Если вы выберете более дешевый продукт, убедитесь, что он имеет хорошие отзывы других покупателей и имеет защитный кожух.

Fluke 114 Мультиметр электрика

Мультиметры

Fluke – это устройства высшего класса. Прочная конструкция с отличным качеством – вы не ошибетесь, выбрав Fluke.

Их модели варьируются от ультра базовых функций до профессиональных версий, а их цены варьируются от 45 до 400 долларов.

Мультиметр для электриков Fluke 114 – это хорошая модель среднего класса со всеми функциями, необходимыми для переоборудования вашего автофургона.

Помимо стандартных функций для измерения сопротивления, напряжения и целостности цепи, Fluke 114 имеет большие числа на светодиодном экране с подсветкой, что идеально подходит для работы в условиях недостаточной освещенности.

На шкале этого мультиметра нет шкалы, потому что он имеет функцию автоматического выбора диапазона, которая избавляет вас от необходимости выяснять, какое напряжение выбрать.

Цифровой мультиметр AstroAI

В буквальном смысле этот дешевый мультиметр имеет почти точные характеристики более дорогого Fluke.

Может и не так долго, но имеет хорошие отзывы и имеет встроенный защитный кожух. Он идеально подходит для любителей переоборудования своими руками и владельцев автофургонов.

Как пользоваться мультиметром

Способ использования мультиметра немного отличается в зависимости от того, какие измерения вы проводите.

Вот несколько общих советов по использованию устройства, которые применимы во всех ситуациях.Ниже мы расскажем, как выполнять каждое измерение.

• Вставьте черный щуп в COM-порт.
• Вставьте красный зонд в порт mAVΩ.
• Подключите красный щуп к плюсу цепи; черный к отрицательному или заземленному. Если вы сделали наоборот, результат будет -ve.
• Не прикасайтесь к рабочему концу зондов, когда они ни к чему не подключены. Всегда держите пальцы на пластиковых ручках, чтобы избежать сильных ударов.
• Не допускайте соприкосновения наконечников щупов друг с другом при измерениях на клеммах под напряжением.Это помешает любым измерениям.
• Расположите мультиметр так, чтобы вы могли видеть экран дисплея с места измерения. Звучит достаточно просто, но не всегда так просто, когда вы катаетесь по полу крошечного фургона. На задней панели обычно есть выдвижная подставка.
• Установите ожидаемый масштаб перед выполнением любых измерений.
• Не забудьте выключить его, когда закончите, чтобы батареи не разрядились. Если вы не используете его часто, вынимайте аккумулятор перед использованием.
• Храните его в безопасном месте, защищенном от ударов и повреждений во время вождения.
• Прочтите инструкцию по эксплуатации мультиметра, чтобы получить информацию об экране дисплея и о том, как отображаются показания или ошибки.

Как использовать мультиметр для проверки постоянного напряжения

Измерение напряжения – одно из наиболее распространенных применений мультиметра в проекте по переоборудованию и поиску и устранению неисправностей в электрической цепи вашего автофургона.

Если устройство или компонент не работает должным образом, первый вопрос, который вы задаете, – получает ли он какое-либо питание.Вы проверяете это, измеряя напряжение (убедившись, что оно включено).

Мультиметр измеряет разницу напряжений между двумя точками.

• Вставьте черный датчик в COM-порт
• Вставьте красный датчик в порт mAVΩ
• Определите, какое напряжение вы ожидаете в цепи *
• Поверните шкалу в положение V ⎓ и число выше ожидаемого напряжения **
• Если вам нужно расположить мультиметр так, чтобы вы могли использовать его без помощи рук, подперните его сейчас.
• Подключите щупы к цепи.Возможно, вам придется приложить легкое давление, чтобы получить адекватный контакт.
• Считайте результаты измерения с ЖК-экрана ***

* Большинство кемперов и жилых автофургонов имеют систему постоянного тока 12 В, поэтому в этом случае вы ожидаете увидеть прибл. 12в. Некоторые фургоны имеют напряжение 24 В или, реже, 48 В.

** В системе 12 В установите циферблат на 20 В.

*** Если счетчик показывает 1, вы, вероятно, выбрали слишком низкий диапазон для измеряемого напряжения. Увеличьте диапазон напряжения на циферблате.

Используйте мультиметр для проверки напряжения постоянного тока в разных точках цепи, чтобы помочь в поиске и устранении неисправностей.Вот несколько примеров:

Проверьте напряжение аккумулятора, чтобы определить уровень его заряда . Подключите черный датчик к клемме -ve, а красный датчик к клемме + ve. Прочтите наш пост о батареях для кемперов для получения информации о профилях зарядки и ожидаемом напряжении.

Проверить предохранитель на месте, чтобы проверить, не перегорел ли он . Подключите щупы к двум видимым контрольным точкам на предохранителе. Неважно, какой красный, а какой черный.

Используйте мультиметр для измерения падения напряжения на предохранителе.Нулевое значение указывает на отсутствие разницы напряжений, значит, предохранитель исправен.

Проверьте правильность работы переключателя. Когда переключатель находится в выключенном положении, подключите черный щуп к точке заземления, а красный – к положительному входному проводу. Если между батареей и переключателем нет неисправности, показания будут близки к напряжению батареи.

Теперь включите выключатель. Пока черный зонд все еще подключен к точке заземления, проверьте выходной провод переключателя.Показания должны совпадать, если переключатель работает.

Проверка целостности с помощью мультиметра

Проверка целостности цепи – еще одно наиболее распространенное использование мультиметра в проекте по переоборудованию кемперов своими руками.

Как следует из названия, он проверяет, есть ли путь, по которому электричество течет из одной точки в другую. Мультиметр посылает крошечный ток между двумя щупами.

Если цепь исправна, мультиметр покажет крошечные показания (это крошечный ток).

В противном случае, в зависимости от модели мультиметра, в показаниях будет отображаться ошибка, указывающая на разрыв цепи между двумя проверяемыми точками.

Во время преобразования и при установке любых электрических компонентов вы будете часто использовать проверку целостности для проверки каждой части установки.

• Отключите питание тестируемой цепи *
• Подключите черный щуп к COM-порту
• Подключите красный щуп к порту mAVΩ
• Установите шкалу на проверку целостности *
• Подключите щупы вместе к убедитесь, что счетчик работает.Вы должны увидеть небольшое значение.
• Подключите датчики к каждой точке, в которой вы хотите проверить целостность цепи.
• Считайте результат измерения с ЖК-экрана ***

* В автодоме удалите предохранитель цепи или отключите все питание с помощью разъединителя батареи. .

** Если нет непрерывности между двумя точками, показания будут отображать ошибку в зависимости от модели мультиметра. Если есть непрерывность, измеритель будет отображать показания.

Показание не имеет значения, если только проверка целостности.Подробнее об этом мы поговорим в следующем разделе, посвященном измерению сопротивления.

*** Некоторые модели мультиметров издают звуковой сигнал при подтверждении непрерывности.

Измерение сопротивления мультиметром

Падения напряжения без потери целостности могут указывать на повышенное сопротивление в цепи.

Как и при проверке непрерывности, мультиметр посылает крошечный ток между двумя щупами. На этот раз он измеряет его сопротивление, а не просто проверяет целостность цепи.

Допустим, ваш холодильник на 12 В не работает должным образом. Вы измерили напряжение в цепи, и оно ниже, чем вы ожидали. Сам факт наличия напряжения подтверждает наличие непрерывности, но почему напряжение низкое? Вы измерили напряжение батареи, и оно колеблется в районе 12,4 В, так что все должно быть в порядке.

Это прекрасный пример того, когда следует измерять сопротивление в каждой части цепи.

• Отключите питание тестируемой цепи *
• Подключите черный щуп к COM-порту
• Вставьте красный щуп в порт mAVΩ
• Установите шкалу в положение Ω и выберите наименьшее значение сопротивления
• Соедините датчики вместе, чтобы убедиться, что счетчик работает.Вы должны увидеть небольшое значение.
• Подключите датчики к каждой точке, в которой необходимо измерить непрерывность между
• Считайте результат измерения с ЖК-экрана **

* В автофургоне: либо удалите предохранитель цепи, либо отключите все питание выключателем аккумуляторной батареи.

** Измерения сопротивления свыше 1 Ом (Ом) обычно указывают на проблему с проводкой цепи.

Более высокое показание также может быть связано с тем, что другие компоненты все еще находятся в цепи или подключены через параллельные цепи.Возможно, вам придется отключить их, чтобы устранить их воздействие.

Как измерить напряжение переменного тока с помощью мультиметра

Данная статья не заменяет экспертизу квалифицированного электрика.

Он предоставляет только информацию о том, как измерить напряжение переменного тока с помощью мультиметра. Вы будете работать с живым напряжением, достаточно высоким, чтобы убить вас.

Если вам необходимо выполнить диагностику цепей переменного тока, мы рекомендуем обратиться к квалифицированному электрику.

Некоторые дома на колесах и кемперы используют переменный ток для подзарядки аккумуляторной батареи для отдыха от берегового источника питания, для работы приборов через инвертор или непосредственно от сети переменного тока при подключении к основному источнику питания.

Вы можете использовать мультиметр для измерения переменного напряжения до:

• проверьте, работает ли пьедестал для кемпинга и, если да, какое напряжение он обеспечивает
• Измерьте, какое напряжение на предполагаемой неисправной розетке
• проверьте, выдает ли инвертор правильное напряжение

В каждом случае используйте мультиметр измерить напряжение в розетке.

• Вставьте черный датчик в COM-порт
• Вставьте красный датчик в порт mAVΩ
• Установите диск в положение V∽ и выберите соответствующую настройку напряжения *
• Вставьте датчики в каждую клемму под напряжением **
• Прочтите измерение с ЖК-экрана

* На шкале мультиметра есть две настройки переменного тока: 200 и 600 вольт (или аналогичные, в зависимости от модели).Если ваш кемпер использует 110–130 В, выберите настройку 200 В; для кемперов на 220-240в выбирайте 600в.

** Если вы этого не понимаете, не трогайте его и обратитесь за помощью к квалифицированному электрику. Вам может потребоваться согласование устройств безопасности розетки, чтобы вставить щупы, чтобы получить хороший контакт на токоведущих клеммах.

---

Ознакомьтесь с нашим введением о том, как использовать цифровой мультиметр для начинающих, чтобы получить краткий обзор.

Нравится? Приколи это!

Основные операции, уход и обслуживание, а также расширенное устранение неисправностей для квалифицированных специалистов

Вы изучили измерения напряжения и тока, но вы обнаружите, что измерения сопротивления разными способами.Сопротивление измеряется при выключенном питании цепи. Омметр пропускает собственный ток через неизвестное сопротивление, а затем измеряет этот ток, чтобы обеспечить считывание значения сопротивления.

Роль батареи

Омметр, несмотря на то, что он считывает сопротивление, по сути остается устройством для измерения тока. Омметр создается из измерителя постоянного тока путем добавления группы резисторов (называемых резисторами умножителя , ) и внутренней батареи. Батарея обеспечивает ток, который в конечном итоге измеряется измерителем.По этой причине используйте омметр только в обесточенных цепях .

В процессе измерения сопротивления щупы вставляются в гнезда счетчика. Затем провода присоединяются к концам любого сопротивления, которое необходимо измерить. Поскольку ток может протекать в любом направлении через чистое сопротивление, полярность подключения выводов измерителя не требуется. Батарея измерителя пропускает ток через неизвестное сопротивление, внутренние резисторы измерителя и измеритель тока.

Омметр спроектирован так, что он показывает 0 Ом, когда измерительные провода соединены вместе (нулевое внешнее сопротивление). Измеритель показывает бесконечное (I) сопротивление или превышение предельного (OL) сопротивления, когда провода остаются открытыми. Когда между выводами помещается сопротивление, показания увеличиваются в зависимости от того, сколько тока это сопротивление позволяет протекать.

Для экономии заряда батареи никогда не следует оставлять омметр включенным для измерения сопротивления, когда он не используется. Поскольку ток, доступный от измерителя, зависит от состояния заряда батареи, для запуска цифровой мультиметр должен быть настроен на ноль.Для этого может потребоваться не более чем проверка соприкосновения двух щупов друг с другом.

На рис. 8 показано, как измеряются сопротивления.

Примечание:
1000 Ом = 1 кОм
1000000 Ом = 1 МОм

Рисунок 8: Использование цифрового мультиметра для измерения сопротивления

1. Отключить питание цепи.
2. Вставьте черный измерительный провод в общий входной разъем. Подключите красный или желтый провод к входному гнезду сопротивления.
3. Выберите настройку сопротивления.
4. Коснитесь наконечниками щупов компонента или участка цепи.
5. Просмотрите показания и запишите единицы измерения, ом, кило или мегом.

Процедуры измерения сопротивления

Для измерения сопротивления выполните следующие действия:

1. Перед началом испытаний технический специалист всегда должен знать, каких результатов следует ожидать, основываясь на технических характеристиках производителя, паспортной табличке, законе Ома и законе Кирхгофа. Слепое тестирование опасно и контрпродуктивно.
2. Выключите питание и убедитесь, что измеряемая цепь «не работает», используя метод тестирования T3 и процедуры измерения напряжения. Обязательно используйте СИЗ, поскольку мы всегда предполагаем, что цепь находится под напряжением, пока не будет доказано обратное.
3. Удалите или изолируйте проверяемый компонент.
4. Подключите измерительные щупы к соответствующим гнездам пробников, Common и Ω. Обратите внимание, что используемые гнезда могут быть теми же, что и для измерения вольт.
5. Выберите функцию измерения сопротивления, повернув функциональный переключатель в положение измерения сопротивления.Начните с самого низкого значения.
6. Соедините щупы вместе, чтобы проверить провода, соединения и срок службы батареи. Измеритель должен показывать нулевое или очень маленькое сопротивление тестовых проводов. Когда провода разнесены, на измерителе должен отображаться OL или I, в зависимости от производителя.
7. Подключите концы щупов к разрыву в компоненте или участке цепи, для которого вы хотите определить сопротивление. Если вы получили OL (превышение предела), переключитесь на следующую максимальную настройку.
8. Просмотрите показания на дисплее. Обязательно укажите единицу измерения.
9. Выключите глюкометр после завершения тестирования, чтобы продлить срок службы батареи.

Видео: Измерение сопротивления

5 причин, по которым каждый должен иметь мультиметр

Любители домашнего ремонта действительно в восторге от своих электроинструментов.А в тени дрелей и шлифовальных машин мультиметр не пользуется особой любовью. Жаль, потому что мультиметры не менее полезны, и я рекомендую их каждому мастеру.

Если у вас его еще нет, в этом руководстве объясняются способы использования мультиметра в доме. Просто помните, что, как и при любых электромонтажных работах, действуйте осторожно и при необходимости проконсультируйтесь со специалистом.

Что

это мультиметр вообще?

Мультиметры покрыты загадочными символами и кнопками, но пусть это вас не пугает.Чаще всего вы будете использовать три основных функции: измерение напряжения, целостности цепи и сопротивления в электрических компонентах и ​​цепях. В этом руководстве вы узнаете, как использовать эти функции для решения общих задач по дому.

Вам это кажется греческим? Ты не одинок.

Брайан Беннетт / CNET

При покупке мультиметра вы встретите модели в диапазоне от 1000 долларов (примерно 750 фунтов или 1300 австралийских долларов) – игнорируйте их.Это профессиональные модели, предназначенные для решения задач, выходящих далеко за рамки потребностей домашнего мастера. Вместо этого купите один всего за 10 долларов (примерно 8 фунтов или 13 австралийских долларов). Известно, что некоторые торговые сети, такие как Harbour Freight, даже раздают их.

Используйте мультиметр, чтобы проверить срок службы старых батарей.

Брайан Беннетт / CNET

1. Проверьте батареи

Вы застряли в ящике со старыми одноразовыми батареями.Беда в том, что вы не помните, как они туда попали. Вы не знаете, все ли они мертвы или некоторые все еще брыкаются. Не волнуйтесь, режимы напряжения вашего мультиметра могут помочь.

Мультиметр поставляется с двумя изолированными щупами. Вам нужно будет подключить их к нужным портам (терминалам) на устройстве в зависимости от того, что вы хотите измерить.

Брайан Беннетт / CNET

Ваш мультиметр должен иметь два проводных щупа, имеющих красный и черный цвет.Они изолированы пластиком, имеют металлические наконечники и обычно имеют форму ручки. Черный щуп подключается к клемме «COM» мультиметра. Красный зонд подключается к клемме с обозначениями вольт (В) и ом (символ омега).

Поверните шкалу мультиметра в положение постоянного напряжения. Если ваш измеритель имеет возможность автоматического выбора диапазона (самостоятельно регулирует свою чувствительность к напряжению), просто найдите символ напряжения (V) с прямой линией над ним. Это означает напряжение постоянного тока. Волнистая линия над символом напряжения указывает на переменный ток.

Если в вашем мультиметре отсутствует автодиапазон, установите диапазон напряжения самостоятельно. Поверните циферблат в положение, отмеченное цифрой «20». Он должен быть сгруппирован в разделе «DCV» на циферблате. Теперь включите мультиметр. Прикоснитесь черным щупом (COM) к отрицательному полюсу батареи, которую вы проверяете. Затем прикоснитесь красным щупом к положительному полюсу батареи (торчащему концу).

При подтвержденном постоянном токе 1,5 В мой мультиметр показывает, что эта батарейка АА жива!

Брайан Беннетт / CNET

Теперь вы должны увидеть текущее значение напряжения, отображаемое на экране мультиметра.Если вы видите “0L”, значит диапазон напряжения установлен слишком низко. Стандартные батареи AA и AAA рассчитаны на 1,5 вольт. Батарея для часов CR2032 выдает 3 вольта. Итак, если вы видите значение, которое соответствует номинальному напряжению батареи (или немного выше), это все еще хорошо. Более низкое значение указывает на то, что батарея разряжена или разряжена.

2. Проверьте удлинители

Сомневаетесь в целостности пыльного удлинителя? Установите шкалу мультиметра в режим проверки целостности цепи. Найдите символ звуковой волны (точка с постепенно увеличивающимися изогнутыми линиями).Конфигурация клемм вашего датчика останется прежней (черный в COM, красный в вольтах / омах).

Включите мультиметр. Вставьте черный зонд в одно из гнезд на одном конце шнура. Заземленный удлинительный шнур американского типа имеет три контакта на одном конце и три подходящие розетки (по размеру и форме) на другом.

Теперь прикоснитесь красным щупом к соответствующему штырю на конце шнура со штекером. Если это конкретное соединение, соединенное проводом внутри шнура, в порядке, мультиметр издает тональный или звуковой сигнал.Это говорит вам, что это соединение является непрерывным, то есть по нему будет проходить ток и замкнуть цепь. Таким же образом проверьте две оставшиеся пары вилка / розетка. Когда все трое издают звуковой сигнал, значит, вы в деле. Если нет, то пора купить новый шнур.

3. Отсортируйте старые лампочки

Этот трюк надежно работает только с простыми лампами накаливания. Если у вас есть коробка со старыми лампочками в неизвестных условиях, используйте мультиметр, чтобы проверить, какие из них исправны, а какие перегорели.

Убедитесь, что ваш глюкометр находится в режиме проверки целостности цепи (см. Шаг 2) и включен. Коснитесь черным щупом внешней стороны металлического резьбового конца лампы. Это помогает поместить наконечник зонда в канавку для винтовой резьбы для дополнительной устойчивости. Теперь прикоснитесь концом красного зонда к электрическому контакту ножки лампочки (это причудливый способ сказать металлический круг в нижней части лампочки).

Когда красный датчик касается контакта, мультиметр издает звуковой сигнал, если электрическая цепь лампочки проверяется.Если нет звука, значит, у вас перегоревшая лампочка.

4. Найдите горячий провод

Допустим, вышел из строя осветительный прибор на потолке – когда вы включаете и выключаете выключатель, ничего не происходит. Чтобы устранить неисправность выключателя света, сначала отключите питание на панели главного выключателя. Затем загляните внутрь коробки, осторожно вытащив из нее подключенный переключатель. (см. эту статью, где подробно рассказывается о замене выключателей света.)

Первым приоритетом теперь является определение того, доходит ли до выключателя электричество дома.

Снова включите питание коробки на панели. Поверните мультиметр, чтобы измерить напряжение переменного тока и его диапазон до 200 вольт. Убедитесь, что черный датчик подключен к клемме «COM», а красный датчик – к клемме «V, Ом». Включите мультиметр. Теперь возьмитесь за задний датчик за выступающий пластиковый выступ. Гребень изолированного зонда находится на приличном расстоянии от металлического наконечника зонда.

Осторожно прикоснитесь черным щупом к металлической части корпуса переключателя света. Взявшись за него таким же образом, прикоснитесь переключателем с надписью «COM» к красному щупу.В этой клемме переключателя часто используется черный винт. Мультиметр должен теперь показывать значение 120 вольт или немного выше. Теперь вы подтвердили, что электрическая энергия дома (переменный ток 120 вольт) достигает переключателя, поступая от провода на клемме «COM» переключателя.

Подтвердите, что подозрительный коммутатор работает или вышел из строя.

Брайан Беннетт / CNET

5. Найдите неисправный выключатель

Если вы подозреваете, что выключатель света неисправен, вы можете использовать мультиметр, чтобы проверить его состояние.Отключите питание переключателя на панели. Отсоедините выключатель от проводки в его распределительной коробке. Используйте положения порта / клемм пробника, как и раньше (черный на COM, красный на В / Ом). Переведите шкалу мультиметра в режим сопротивления (Ом) и включите его.

Когда переключатель находится в выключенном положении, прикоснитесь одним щупом к черной клемме «COM» переключателя, а другим – к латунной клемме рядом с ней. Для этого теста не имеет значения, какой датчик подключается к какому выводу переключателя. Вы должны увидеть “OL” на дисплее мультиметра.Это означает, что в цепи переключателя имеется бесконечное сопротивление. Это имеет смысл, потому что переключатель выключен.

Теперь включите выключатель и выполните те же измерения. Если выключатель света исправен, мультиметр покажет значение сопротивления, близкое к нулю. В моем случае я зарегистрировал 0,4 Ом для старого трехпозиционного переключателя, который, как я знаю, работает нормально. Если вы все еще видите “OL” или бесконечное сопротивление на переключателе, то, скорее всего, он неисправен.

Переключатель рабочего освещения будет иметь низкое сопротивление в положении «включено».

Брайан Беннетт / CNET

Как использовать мультиметр

В качестве партнера Amazon Я зарабатываю на соответствующих покупках

Когда-нибудь нужно было проверить напряжение, постоянный переменный ток или сопротивление ваших приборов или других электрических компонентов? Большинство из нас в какой-то момент вызвали электрика, чтобы сделать именно это, но вы можете сделать это самостоятельно с помощью мультиметра, если знаете, как использовать мультиметр.

Мультиметр – это устройство, измеряющее токи в цепи. С помощью этого устройства вы сможете увидеть, есть ли в цепи напряжение и есть ли проблемы с электричеством.

Мультиметр предназначен в основном для измерения напряжения, но в более новых моделях есть другие встроенные функции, которые автоматизируют множество задач. У него много функций, но это не значит, что им сложно пользоваться. В следующем пошаговом руководстве показано, как его использовать.

Как измерить сопротивление

Шаг 1.Настройте мультиметр на сопротивление или Ом

Включите мультиметр. Найдите шкалу Ом, обычно она находится на самой верхней шкале с самыми высокими значениями вдоль левой стороны шкалы, спускающимися до нуля справа. Это противоположно другим измерениям, которые имеют самые низкие значения слева и идут вверх справа.

Шаг 2. Проверьте индикатор измерителя

Если измерительные провода ничего не касаются, стрелка аналогового измерителя должна находиться в самой левой части.Это означает, что сопротивление бесконечно и цепь разомкнута. Это также означает, что нет пути между черным и красным щупами и нет непрерывности.

Шаг 3. Подсоедините измерительные провода.

Подсоедините черный измерительный провод к разъему с меткой «-» или «общий». Подключите красный измерительный провод к разъему с символом ома или омега / R. Отрегулируйте диапазон до R x 100, если опция доступна.

Шаг 4. Возьмите концы щупа щупа и соедините их вместе

Теперь указатель переместится вправо.Найдите ручку с надписью «Регулировка нуля» и поверните ее так, чтобы измеритель находился как можно ближе к нулю.

Обязательно обнулите мультиметр после изменения сопротивления, иначе следующее показание будет неправильным.

Шаг 5. Измерьте сопротивление

• Чтобы опробовать мультиметр, возьмите лампочку и найдите две точки ее электрического контакта. Это нижний центр основания и основание с резьбой.
• Держите лампочку или попросите друга подержать ее для вас. Установите красный зонд напротив центра нижней части основания, а черный зонд – на резьбовое основание.
• Наблюдайте за иглой, когда она движется слева направо.

Как измерить напряжение

Шаг 1. Установите мультиметр на максимально допустимый диапазон напряжения переменного тока

Часто проверяемое напряжение имеет неизвестное значение. Выбрав максимальное значение, мультиметр гарантирует, что вы не повредите устройство.

Шаг 2. Вставьте щупы в гнезда

Вставьте черный щуп в гнездо, помеченное «-» или COM. Вставьте красный щуп в гнездо с отметкой «+» или V.

Шаг 3. Найдите шкалы напряжения

Диапазон, выбранный ручкой, определяет, какая шкала оценивается. Шкала максимального значения должна соответствовать диапазонам переключателя на ручке.

Шаг 4. Проверьте розетку

• В США и других странах напряжение равно 120 или 240, хотя в других странах оно может быть 380 вольт.
• Установите черный щуп в одно из гнезд электрической розетки.Контакт розетки захватывает зонд, так что вы можете отпустить его.
• Вставьте красный датчик в другой слот.
• Проверьте свой мультиметр. Он должен показывать напряжение, близкое к 120 или 240.

Шаг 5. Снимите щупы

Поверните ручку переключателя в самый нижний доступный диапазон, который выше, чем полученное вами измерение напряжения.

Шаг 6. Вставьте щупы обратно в

Вставьте щупы так же, как и раньше. На этот раз счетчик может показывать 125 или 110 вольт.Имейте в виду, что диапазон измерителя имеет решающее значение для получения точных показаний.

Если указатель не двигается, это означает, что выбран постоянный ток, а не переменный ток. Дважды проверьте и убедитесь, что выбран AC.
При проверке напряжения делайте это так, чтобы вам не приходилось удерживать их одновременно. К счастью, во многих мультиметрах есть зажимы из крокодиловой кожи, которые помогают в этом.

Как измерить амперы

Шаг 1. Убедитесь, что напряжение было снято.

Вы должны проверить, является ли это цепью постоянного или переменного тока.Измерьте напряжение так же, как описано выше.

Шаг 2. Настройте мультиметр на максимальный диапазон ампер переменного или постоянного тока

Имейте в виду, что некоторые мультиметры измеряют только небольшие уровни тока в диапазоне мА и мкА. 1 мА равно. 0,001 ампер и 1 мкА – это 000001.

Это значения тока, которые протекают в сложных электронных схемах. Это меньше, чем типичный расход в электрических цепях бытовых приборов и автомобилей. Просто для справки, к нему подключается обычная лампочка на 120 вольт.833 ампер.

Как использовать клещи на амперметре

Это устройство идеально подходит для измерения тока через резистор Ом (4700) при 9 В постоянного тока. Это больше подходит для домовладельцев, которые хотят проверить бытовую технику и оборудование. Вот как вы его используете.

• Вставьте черный щуп в разъем COM.
• Найдите гнездо A и поместите туда красный датчик.
• Отключить цепь питания.
• Разомкните часть цепи, которую вы будете тестировать.
• Включите счетчик в цепь так, чтобы цепь замкнулась.Вы должны ставить амперметр последовательно, а не поперек, так как это не сработает.
• Проверьте полярность. Ток должен сместиться с положительного на отрицательный. Отрегулируйте текущий диапазон до максимального значения.
• Подайте питание и отрегулируйте диапазон в сторону уменьшения, чтобы получить лучшее показание.

Как измерить напряжение батареи

Выполните следующие действия.

Шаг 1. Вставьте щупы

Вставьте черный щуп в COM, а красный щуп в гнездо с меткой A или mAV.Установите мультиметр на 2 В постоянного тока.

Шаг 2. Подключите датчик и батарею

Соедините черный датчик со знаком «-» на батарее, а красный датчик со знаком «плюс». Слегка сожмите щупы.

Шаг 3. Прочтите результаты

Если батарея новая, показание должно быть 1,5 В или около того. Для напряжения постоянного тока убедитесь, что ручка установлена ​​там, где линия V прямая.

Если вам понравилась эта статья, вас также заинтересуют:

Советы и предупреждения

Используете ли вы мультиметр впервые или уже много лет пользуетесь им, всегда соблюдайте меры безопасности.

Выберите правильный мультиметр

• Убедитесь, что мультиметр имеет необходимые характеристики и возможности. Мультиметр также должен быть разработан для среды, в которой вы собираетесь его использовать.
• Мультиметр должен иметь достаточную защиту от перегрузки.
• Рейтинг категории (CAT II, ​​CAT III, CAT IV) должен соответствовать задачам, которые вы имеете в виду.
• Всегда выбирайте мультиметр, который соответствует наивысшей категории, в которой он может использоваться.Если вы собираетесь измерять 4880 вольт, ваш мультиметр должен иметь категорию CAT III 600 В, CAT IV 600 В или CAT III 1000 В.

Всегда проверяйте мультиметр перед использованием

• Осмотрите мультиметр перед его использованием. Не используйте, если есть признаки физического повреждения.
• Используйте испытательный блок или источник известного напряжения перед использованием мультиметра в цепи под напряжением.
• Храните мультиметр и щупы в сумке для переноски, чтобы не повредить их.

Как проверить измерительные щупы

• Снимите испытательные щупы с гнезд.Ищите признаки повреждения или износа.
• Датчики должны быть надежно вставлены в гнезда.
• Проведите пальцами по щупу. Проверьте на признаки износа изоляции.
• Для защиты от короткого замыкания используйте только измерительные провода с как можно меньшим количеством оголенных металлических концов.
• Не используйте сломанные измерительные щупы. Замени, а не чиним.

Советы по предотвращению поражения электрическим током

• Всегда исходите из предположения, что цепь находится под напряжением до тех пор, пока она не разрядится.
• Носите защитное снаряжение, такое как головной убор, перчатки и резиновые коврики с изоляцией. Они необходимы, если вы собираетесь работать в непосредственной близости от открытых цепей, превышающих 50 В.
• Следите за индикаторами безопасности на мультиметре. Они сообщат вам о потенциальных опасностях.
• Не проверяйте электрические цепи, если вы находитесь рядом с паром или любым легковоспламеняющимся материалом.
• Не проводите измерения во влажных и влажных местах.

Последствия поражения электрическим током зависят от нескольких факторов, таких как:

• Пораженные участки тела
• Путь, по которому прошел ток
• Как долго ваше тело подвергалось воздействию
• Состояние вашего тела

Вы всегда следует помнить о потенциальных опасностях использования мультиметра.Помимо описанного выше, имейте в виду следующее.

Перенапряжение

Переходное перенапряжение – это кратковременный скачок напряжения. Оно может достигать тысяч вольт, и наиболее частыми причинами являются многократное включение и выключение питания, отсутствие фильтров, молнии и двигатели.

Взрывы дуги и вспышки

Это электрические токи, которые возникли в воздушном зазоре. Это происходит из-за случайного контакта двух проводников. Это также может быть связано с слишком высоким напряжением, которое ионизирует воздух.

Вспышка дуги может также произойти, если при использовании мультиметра произойдет скачок напряжения или удар молнии. Он может попасть в электрическую систему, над которой вы работаете, и поэтому важно использовать только мультиметры с рейтингом CAT, чтобы предотвратить повреждение.

Номинальные значения и напряжение CAT

В каждой категории есть номинальное напряжение, которое определяет ее способность выдерживать более высокие переходные процессы.

Например, мультиметр CAT III 1000 В обеспечивает лучшую защиту, чем мультиметр CAT III 600 В.Однако CAT II 1000 V не обеспечивает дополнительной защиты по сравнению с CAT III 6000 V.

Итог: чем выше категория, тем больше обеспечивается защита.

CAT II

Эти мультиметры предназначены для портативных инструментов, бытовой техники и других устройств с такими же нагрузками.

CAT III

Они предназначены для стационарного оборудования, такого как многофазные двигатели и распределительные устройства. Другими примерами являются устройства с короткими служебными входными разъемами, коммерческие системы освещения, короткие ответвления и фидеры.

Мультиметры категории

CAT III также подходят для фидеров промышленных предприятий и устройств, которые питаются напрямую от распределительных панелей.

CAT IV

Они часто используются для начальной установки, подземных линий, воздушных линий, служебных и внешних входов, устройств защиты от перегрузки по току и многого другого.

Прочие соображения

• Прочтите руководство пользователя и следуйте указанным в нем указаниям.
• Не используйте мультиметр там, где он не предназначен.
• Разрядите и обесточьте цепь перед подключением и отключением мультиметра.
• При измерении сопротивления цепь никогда не должна быть запитана.
• При измерении цепей мультиметр всегда следует подключать последовательно. Измерения напряжения также должны проводиться параллельно.
• Убедитесь, что мультиметр установлен в режим переменного тока, если вы собираетесь измерять переменный ток, или в режим постоянного тока, если вы будете проверять постоянный ток.
• Соблюдайте полярность при измерениях постоянного тока.
• Выключите мультиметр, когда закончите. Если выключателя нет, просто установите его на максимальное значение переменного тока.
• Независимо от марки или дизайна, всегда начинайте измерение переменного тока и напряжения с максимально допустимого диапазона мультиметра.
• После изменения сопротивления установите 0 Ом. Сделайте это также после проверки сопротивления.
• Никогда не используйте мультиметр, если он неисправен.
• Не используйте мультиметр с электрическими розетками или оборудованием с признаками повреждения.

Заключение

Итак, вот оно, множество способов использования мультиметра. Приведенные выше шаги предназначены только для общего руководства, так как ваш мультиметр может иметь другие функции и функционировать по-другому.
