Что такое мультиметр

Мультиметр – это универсальный прибор для измерений. Измерений напряжения, тока, сопротивления, а так же проверки провода на обрыв.

Для каждого из этих измерений можно использовать специальные измерительные инструменты, такие как: омметр, амперметр, вольтметр. Для измерения напряжения применяют вольтметр, амперметром измеряют силу тока, омметр используется для измерения сопротивления, однако универсальным прибором для измерений напряжения, тока и сопротивления является  мультиметр.

Таким образом, омметр + амперметр + вольтметр = мультиметр.

Существуют два основных типа мультиметров: аналоговый и цифровой.

В аналоговом мультиметре результаты измерений считывают по движению стрелки (как на часах) относительно измерительной шкалы, на которую нанесены значения: напряжения, тока, сопротивления. На многих, особенно китайских, аналоговых мультиметрах шкала реализована не очень удобно и измерение может доставлять некоторые проблемы. Популярность аналоговых мультиметров объясняется их доступностью и ценой, а основным недостатком является значительная погрешность в результатах измерений. В аналоговых мультиметрах для более точной подстройки имеется специальный построечный резистор, при помощи манипуляций которым можно добиться немного большей точности. Тем не менее, в случаях когда требуются более точные результаты измерений, приоритетно использование цифрового мультиметра. К тому же, аналоговые мультиметры практически повсеместно сняты с производства.

Главный отличием  цифрового мультиметра от аналогового является то, что результаты измерения отображаются на специальном экране (светодиодном или жидкокристаллическом). Цифровые мультиметры обладают более высокой точностью измерений и отличаются простотой использования, так как нет необходимости разбираться во всех тонкостях градуирования измерительной шкалы, в отличие от стрелочных, аналоговых приборов. Новые мультиметры с графическим дисплеем имеют возможность отображения формы сигнала, таким образом, их даже можно отнести к простейшим осциллографам. Т.е. мультиметр как бы вбирает в себя свойства все большего числа приборов. Кроме того, некоторые мультиметры обладают возможностью работы под управлением компьютера, передавая на него результаты измерений для дальнейшей обработки (портативные, как правило, через интерфейс RS-232, а настольные — по GPIB).

Итак, что должен иметь каждый мультиметр. Любой мультиметр имеет от двух до четырех гнезд (на старых российских еще больше) и два вывода, черный и красный. Черный вывод является общим (масса). Красный называется потенциальным выводом и применяется для измерений. Гнездо для общего вывода помечается как com или просто (-) т. е. минус, а сам вывод на конце может иметь так называемый “крокодильчик”, для того, чтобы при измерениях можно было зацепить его за массу электронной схемы. Красный вывод вставляется в гнездо которое помечается символами сопротивления или вольт (ft, V или +). При этом, если количество гнезд более двух, то остальные обычно предназначены для красного вывода для измерения тока и помечаются как A (ампер), mA (миллиампер), 10A или 20A соответственно.

Переключатель мультиметра используется для выбора одного из нескольких пределов для измерений. Например:

 Постоянного(DCV) и переменного(ACV) напряжения: 10В, 50В, 250В, 1000В.

Тока (mA): 0.5мА, 50мА, 500мА.

Сопротивления (Ω): X1K, X100, X10, что означает умножение на определенное значение, в цифровых мультиметрах обычно указывается стандартно: 200Ом, 2кОм, 20кОм, 200кОм, 2МОм.

На цифровых мультиметрах пределов измерений обычно больше, к тому же к ним часто добавляются дополнительные функции, такие, как частотометр, проверка переходов транзисторов, звуковой “прозвон” диодов, измерение емкости конденсаторов и, даже, датчик температуры.

ТД «Автоматика» предлагает только качественные приборы измерения, поэтому на условиях дилерства мы готовы предложить мультиметры иностранных производителей-лидеров, таких как FLUKE (США) и SONEL (Польша).

Как пользоваться мультиметром

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Перед тем как начать пользоваться мультиметром предлагаю вкратце ознакомиться с его устройством.

Сразу оговорюсь – здесь разговор пойдет про то как правильно пользоваться цифровым мультиметром, поскольку стрелочные приборы последнее время встречаются все реже.

Принципиально мультиметры различаются своим функциональными возможностями, однако, в большинстве случаев возникает необходимость провести измерение напряжения, сопротивления, реже – тока.

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ МУЛЬТИМЕТРА

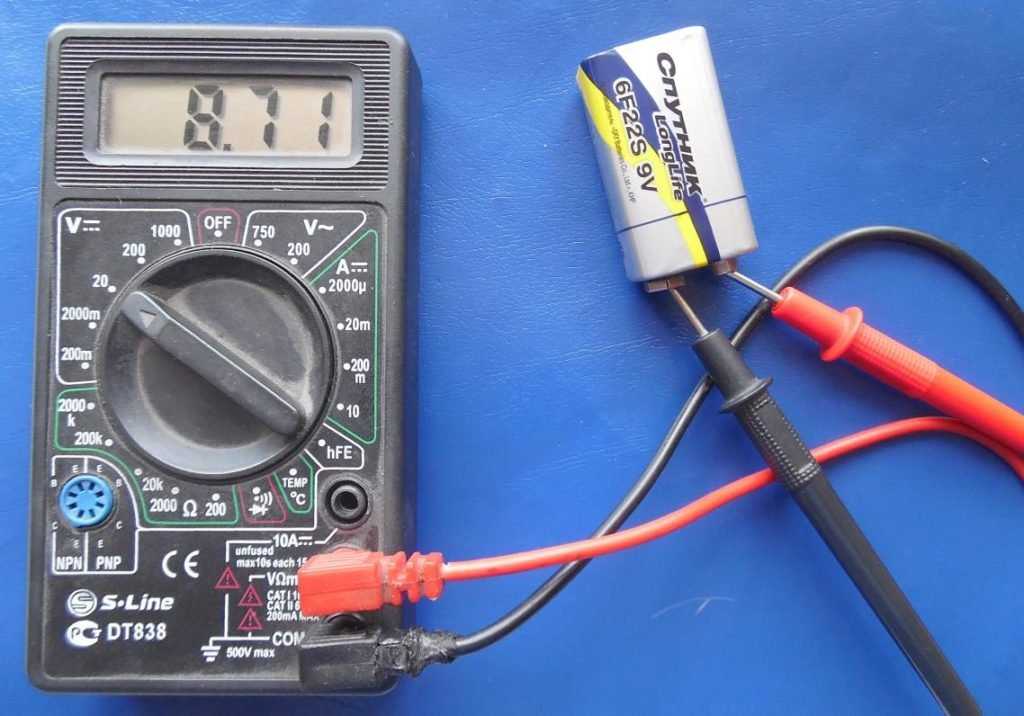

Внешний вид одного из стандартных мультиметров приведен на рисунке 1а.

Представленная модель имеет:

1. жидкокристаллический дисплей,
2. переключатель режимов измерения,
3. гнезда для подключения измерительных щупов (на жаргоне они называются концы),
4. разъем для подключения транзисторов.

ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Соответствующие зоны на корпусе мультиметра содержат обозначение измеряемой величины и ее пределы (максимальные значения):

1. OFF – выключено. Когда измерения не проводятся, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр оснащен батареей, которая используется при некоторых измерениях, например, сопротивления. Если мультиметр оставить в таком режиме – батарея будет разряжаться.
2. ACV – переменное напряжение.
3. DCA- постоянный ток.
4. Режим измерения больших токов (10А) – в данном случае 10 Ампер. Об этом немного позже.
5. hFE – измерение параметров транзисторов (здесь это не рассматривается).
6. Режим прозвонки электрических цепей. Обозначается пиктограммой динамика, звонка или чего то подобного. При работе в нем мультиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплей. Есть сигнал – “замыкание”, нет сигнала – “обрыв”. Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
7. Ω – сопротивление.
8. DCV – постоянное напряжение.

Должен сказать, что существуют мультиметры с возможностями измерения частоты, температуры и пр., но для большинства электротехнических измерений это лишнее и здесь не рассматривается.

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева) это:

• COM – общий, один из щупов (как правило черный) подключается всегда.
• V Ω mA – гнездо для измерения положительных “+” значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, переменных напряжений.
• 10ADC – это то, о чем я говорил выше, если вы собираетесь измерять большие токи (до 10А, положение переключателя режима измерений №4 – рис.1б) – второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы установите переключатель режимов в положение DCV 20, значит сможете измерять постоянное напряжение с максимальным значением 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда следует установить максимально возможное и постепенно его уменьшать до получения результата.

Еще одно замечание. На шкале мультиметра можно увидеть чисто цифровые значения измеряемых величин, как в предыдущем примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные величины основных единиц измерения и означают:

• μ микро 10^-6,
• m мили 10^-3,
• k кило 10³,
• M мега 10⁶.

То есть 200 mV= 200*10^-3 V.

Все, можете пользоваться.

© 2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Мультиметр Fluke | Инженерная школа

Цифровой мультиметр Fluke Type 73

Введение

Мультиметр — это небольшое портативное устройство, которое можно использовать для измерения напряжения, сопротивления тока или проверки диодов. В инженерном отделе компании Humboldt имеется набор ручных цифровых мультиметров Type 73-III Series III производства Fluke. Эти измерители защищены от перенапряжения от скачков переходного напряжения и соответствуют стандарту безопасности Международной электротехнической комиссии IEC 61010 (Международная электротехническая комиссия). Измерители имеют функцию автоматического удержания для сохранения показаний, звуковой сигнал непрерывности и могут тестировать диоды. Портативный ручной мультиметр можно использовать везде, где требуются быстрые и точные показания напряжения, силы тока или сопротивления. Конкретные области применения этого устройства многочисленны.

Рис. 1. Мультиметр Fluke Type 73

Измерительный прибор можно использовать для всех следующих и многих других целей.

• Проверка выхода солнечной батареи
• Измерение потребляемого тока небольшим оборудованием переменного или постоянного тока
• Проверка подачи питания на неработающее оборудование
• Испытание лампы накаливания
• Считывание сигнала напряжения с пиранометра
• Диагностика системы зажигания вашего автомобиля, если он не заводится после того, как вы провели день в полевых условиях в отдаленном месте.

При использовании мультиметра и интерпретации полученных результатов часто полезно иметь представление о законе Ома.

Эксплуатация

Защищенный предохранителем мультиметр Fluke 73 имеет следующие функции: напряжение постоянного тока, напряжение переменного тока, переменный или постоянный ток, сопротивление, звуковая проверка непрерывности и проверка диодов. Мультиметр имеет многопозиционный переключатель для выбора нужной функции (см. рис. 2). Измеритель Fluke автоматически выбирает диапазон. На многих мультиметрах каждая функция также имеет несколько диапазонов для измерения различных величин. В измерителе Fluke для большинства измерений автоматически выбирается правильный диапазон. Это означает, что приблизительная величина сигнала не обязательно должна быть известна или определена для получения точных показаний. Для снятия показаний электроды должны быть перемещены в соответствующий порт для желаемого измерения. Счетчик защищен плавким предохранителем, чтобы предотвратить повреждение устройства, если выбрана неправильная функция или если провода подключены к неправильному порту для проведения измерения.

В литературе по мультиметру указана точность измерителя для функций измерителя. Эти значения представлены с максимальной процентной ошибкой, возможной для определенных температурных диапазонов. Чтобы показания были значимыми, необходимо помнить о точности счетчика.

Использование измерителя

Черный (общий) провод всегда подключается к порту COM (см. рис. 1). Красный провод помещается в один из трех других портов в зависимости от того, какая функция счетчика используется. Единицы измерения всегда указываются в верхнем правом углу экрана дисплея (см. рис. 1).

Рис. 2: Выбор функции на мультиметре Fluke.

Измерение напряжения

Для всех измерений напряжения красный щуп должен быть помещен в порт напряжения, который на измерителе отмечен красным цветом (см. рис. 1). Можно измерить напряжение переменного или постоянного тока. Единицами напряжения являются вольты (В) или милливольты (мВ). Напряжение переменного тока и напряжение постоянного тока являются отдельными функциями измерителя, каждая из которых имеет собственную настройку на диске выбора, как показано на рис. 2. При измерении напряжения, известное как менее 300 мВ, измеритель должен быть установлен на настройку 300 мВ (см. Фигура 2). Функция напряжения переменного тока считывает среднеквадратичное значение напряжения цепи переменного тока. Также можно определить полярность постоянного напряжения. Если красный провод находится на положительной стороне источника напряжения, измеритель покажет положительное напряжение. Однако, если красный провод находится на отрицательной стороне источника, на дисплее появится отрицательный знак, указывающий на то, что полярность напряжения противоположна способу подключения проводов.

Измерение тока

Измерительный прибор Fluke может измерять переменный или постоянный ток силой до 10 ампер. Для считывания переменного или постоянного тока необходимо выбрать правильную функцию на диске выбора функций (см. рис. 2). Единицами тока являются ампер (А) или миллиампер (мА). Для считывания тока красный щуп должен быть перемещен в один из двух портов для тока. Чтобы снять показания, которые заведомо меньше 300 мА, поместите красный щуп в порт с маркировкой 300 мА (см. рис. 1). Для считывания токов более 300 мА или если ток неизвестен, поместите красный провод в порт с маркировкой 10 А (см. рис. 1). Для показаний постоянного тока, как и для показаний напряжения постоянного тока, появится отрицательный знак, если ток отрицательный. Положительный ток указывает на то, что ток течет в красный щуп и выходит из черного щупа измерителя, или что электроны втекают в черный щуп и выходят из красного щупа, как показано на рис. 3.

Рисунок 3: Диаграммы тока

Счетчик фактически измеряет поток электронов, когда измеряется ток. Однако принято говорить о токе, протекающем в виде положительно заряженных частиц, которых на самом деле не существует.

Это соглашение восходит к временам Томаса Эдисона, который произвольно выбрал положительный ток как поток положительно заряженных частиц, еще до того, как был открыт электрон. Теперь понятно, что электроны текут с током, однако соглашение Эдисона застряло. Мы, вероятно, будем говорить о потоке «электронных дырок» еще много лет.

Измерение сопротивления

Сопротивление любой цепи можно измерить в омах (Вт), миллиомах (мВт) или мегаомах (МВт). Диапазон сопротивления на мультиметре Fluke полностью автоматический. Красный щуп должен быть помещен в тот же порт, что и для считывания напряжения, то есть в красный порт, помеченный как ом (Ом) (см. рис. 1). Селектор функций должен быть установлен на сопротивление (см. рис. 2).

Проверка диода и звуковая проверка целостности цепи

Проверка состояния или полярности диода и звуковая проверка целостности цепи — это одна и та же функция селектора (см. рис. 2). Измеритель подает звуковой сигнал всякий раз, когда измерительные провода подключены к цепи с сопротивлением ниже минимального. Этот звуковой сигнал указывает на то, что цепь замкнута. При проверке диода измеритель подключается сначала в одну сторону, а затем в другую. Если диод исправен, звуковой сигнал будет слышен при подключении диода в одну сторону, но не при подключении в другую сторону.

Техническое обслуживание и хранение

Когда устройство не используется, селекторный переключатель следует перевести в положение «Выкл.», чтобы продлить срок службы батареи. Если для устройства требуется новая батарея, следует использовать батарею стандартного размера 9 В, которая может быть щелочной, никель-кадмиевой или никель-металлогидридной. Если устройство будет подвергаться воздействию суровых условий во время транспортировки, провода должны быть удалены из портов, чтобы избежать их панировки, и свернуты в спираль, чтобы они не спутывались.

Ссылки

http://www.fluke.com/

Цифровой мультиметр | Keysight

Измеряйте с беспрекословной уверенностью

При разработке продукта вам не следует беспокоиться о качестве ваших измерений. Вместо этого вы должны сосредоточиться на качестве вашего дизайна. Наши цифровые мультиметры созданы для надежного и точного измерения каждый раз. Они поставляются со встроенной технологией, которая устраняет посторонние факторы шума из реальных измерений, что существенно влияет на вашу точность. Keysight поставляет цифровые мультиметры с хорошим балансом разрешения измерений, линейности и точности, которые получены и гарантированы в соответствии с отраслевыми стандартами ISO/IEC 17025.

Какой цифровой мультиметр Keysight лучше всего подходит для вас?

Семейство цифровых мультиметров Keysight предлагает исключительную производительность и надежность с разрешением от 3,5 до 8,5 разрядов и скоростью до 100 000 отсчетов в секунду и доступно в портативном или настольном исполнении. С цифровым мультиметром Keysight вы можете:

• Повысить производительность, предоставляя информацию, выходящую за рамки цифр, с графиками трендов и гистограммами на графическом дисплее
• Поставляйте самые эффективные продукты, на которые могут положиться ваши клиенты, с непревзойденной точностью DCV до 4 частей на миллион
• Автоматизируйте и документируйте результаты испытаний без программирования с помощью BenchVue или программного обеспечения Handheld Meter Logger

Посмотреть руководство по выбору цифрового мультиметра

Лучшая в отрасли точность измерения линейности постоянного напряжения и самый низкий уровень внутреннего шума

Цифровой мультиметр Keysight 3458A (8,5 разряда) является эталоном в отрасли благодаря своей выдающейся точности и стабильности постоянного тока. Это инструмент для выполнения прецизионных измерений с высочайшей степенью точности, эталона передачи для калибровки приборов или высокопроизводительных измерений цифровым мультиметром в производстве.
Узнайте, как использовать 3458A для выполнения автоматических или ручных измерений отношения, чтобы определить значение и погрешность измерения неизвестного напряжения по сравнению с известным эталонным напряжением. Кроме того, узнайте, как свести к минимуму ошибки измерения, устранив ошибки, связанные с прибором, или используя методики измерения переноса метрологического класса.

Найдите цифровой мультиметр, подходящий для вашего теста

Откройте для себя и сравните варианты использования и функциональные возможности семейства цифровых мультиметров Keysight.

34460A

6,5 разряда, 300 отсчетов/с

Базовый цифровой мультиметр с гистограммой и гистограммой

Получите больше информации при низком разрешении тока с базовой точностью 75 ppm и возможностью измерения постоянного тока в диапазоне до 100 мкА

34461A

6,5 разряда, 1000 отсчетов/с

Цифровой мультиметр Truevolt с гистограммой, гистограммой, диаграммой тренда

34465A

6,5 разряда, 50 000 отсчетов/с

Цифровой мультиметр Truevolt с гистограммой, гистограммой, диаграммой тренда

Измерение постоянного тока в диапазоне до 1 мкА, с улучшенным запуском и базовой точностью 30 ppm DCV

34470A

7,5 разряда, 50 000 отсчетов/с

Цифровой мультиметр Truevolt с гистограммой, гистограммой, диаграммой тренда0007

Посмотреть все

Серия U1280

4,5-разрядный мультиметр

IP67, Vsense, LPF, прямоугольная волна

Выполнение задач в суровых условиях с защитой от пыли и воды (сертификация IP67), устойчивостью к падениям с высоты до 3 футов и 800 часов автономной работы

Серия U1270

4,5-разрядный мультиметр

IP54, LPF, низкое входное Z, OLED, обнаружение пиков

Измерение в суровых условиях с помощью этого герметично закрытого цифрового мультиметра, защищенного от воды, пыли и повреждений

Серия U1250

4,5-разрядный мультиметр

OLED, прямоугольный, частотомер

Упростите анализ, ускорьте обнаружение сбоев, исследуйте труднодоступные места и наслаждайтесь регистрацией данных через

Bluetooth ® с этим универсальным цифровым мультиметром

Серия U1240

4-разрядный мультиметр

IP67, 400 часов, падение с высоты 10 футов, Vsense

Мониторинг точек перепада температур, обнаружение наличия гармоник в сети переменного тока (двигатели, генераторы, трансформаторы)

View Complete Series

Ознакомьтесь со всей линейкой портативных цифровых мультиметров Keysight

Посмотреть все

Цифровой мультиметр в формате PXI серии M918xA

6,5-разрядный, 15000 отсчетов/с

Компактный форм-фактор PXI и высокая пропускная способность

Получите высокую пропускную способность до 15000 показаний/с, интервал одного измерения 66 мкс и базовую точность DCV 40 ppm с интерфейсом PXI

U2741A USB-цифровой мультиметр

5,5-разрядный, 100 отсчетов/с

USB-мультиметр размером с ноутбук

Наслаждайтесь простотой plug and play благодаря высокоскоростному интерфейсу USB 2. 0 (стандарт USBTMC-USB488) и измерению напряжения до 300 В постоянного тока

Посмотреть все

3458A Цифровой мультиметр

8,5 разрядов, 100 000 отсчетов/с

До 8 миллионных долей Точность DCV в течение 1 года (4 миллионных долей с опцией), быстрая скорость измерения до 100 000 показаний/с и до 148 000 показаний в памяти для длительных данных регистрация

34420A Микроомметр

7,5 разряда, 250 отсчетов/с

Высокочувствительные измерения постоянного напряжения и сопротивления при 100 пиковольт и 100 наноом, точные измерения температуры с точностью 0,003 °C с использованием стандартных платиновых термометров сопротивления

EDU34450A Цифровой мультиметр

5,5-разрядный цифровой мультиметр, 110 показаний/с

5,5-разрядный цифровой мультиметр с двойным дисплеем, до 110 показаний/с для критически важных испытаний, а также большая внутренняя память для регистрации до 5000 точек данных

34450A Цифровой мультиметр с OLED-дисплеем

5,5-разрядный, 190 отсчетов/с

Сверхъяркий OLED-дисплей с возможностью двойного отображения, базовая погрешность DCV 150 миллионных долей, 50 000 точек памяти для регистрации данных и функция гистограммы

U3606B Цифровой мультиметр | Источник питания постоянного тока

5,5-разрядный, 26 отсчетов/с

Комбинация 5,5-разрядного цифрового мультиметра и источника питания 30 Вт в одном устройстве, OVP и OCP для защиты нагрузки, функции линейного изменения и сканирования, а также встроенный выходной сигнал прямоугольной формы

Посмотреть все

Часто задаваемые вопросы о цифровом мультиметре

Что такое цифровой мультиметр?

Под мультиметром понимается измерительный прибор, который выполняет несколько типов измерений, таких как напряжение переменного (AC) или постоянного тока (DC), переменный или постоянный ток, сопротивление, температура, емкость и другие параметры. В современном цифровом мультиметре используются цифровые и логические технологии для миниатюризации и включения многих функций в его внутреннюю систему. С цифровыми технологиями, 9Цифровые мультиметры 0083 могут иметь графические дисплеи, функции регистрации данных и оцифровки сигналов, программируемость и связь с внешними устройствами.

Как читать показания цифрового мультиметра?

Большинство ручных или настольных цифровых мультиметров имеют цифровые индикаторы измерений. Количество цифр на дисплее обычно соответствует уровню разрешения, которое может измерить цифровой мультиметр. Разрешение — это уровень детализации, который измеряется цифровым мультиметром. Следовательно, чем больше цифр на дисплее цифрового мультиметра, тем выше разрешение. Обычно можно увидеть портативные цифровые мультиметры с разрядностью дисплея 3,5 и 4,5 разряда. Настольные цифровые мультиметры, как правило, имеют разрядность дисплея 5,5, 6,5, 7,5 и даже 8,5 разряда. Чтобы узнать больше о цифрах, точности и разрешении цифрового мультиметра, посетите этот блог, нажав на ссылку ниже.

Как пользоваться цифровым мультиметром?

Цифровой мультиметр является очень универсальным инструментом для контрольных измерений, поскольку он может измерять несколько типов сигналов. Чтобы узнать больше о том, как выполнять измерения, такие как напряжение, ток, двухпроводное сопротивление, четырехпроводное сопротивление, емкость, температура, диод, проверка непрерывности и частота колебательного сигнала, посетите наш блог, нажав на ссылку ниже.

Программное обеспечение цифрового мультиметра PathWave BenchVue

Дистанционно управляйте своими цифровыми мультиметрами, чтобы быстро анализировать результаты измерений и оптимизировать тестирование.

• Подключайте, управляйте, отображайте измерения, диаграммы, таблицы или гистограммы, чтобы сопоставлять тренды, которые в противном случае вы могли бы пропустить.
• Управление несколькими цифровыми мультиметрами через облако.
• Одновременная визуализация нескольких типов измерений прибора.
• Быстро создавайте автоматизированные тестовые последовательности, обладая минимальными знаниями о приборах.
• Получайте подписку и лицензию на поддержку программного обеспечения KeysightCare при каждой покупке нового прибора.

Выбор настольного цифрового мультиметра

Цифровые мультиметры являются ключевым инструментом для многих инженерных стендов. Как и многим из нас, вам может быть сложно выбрать цифровой мультиметр, который подходит именно вам. Это может означать возможность измерения дополнительного диапазона для повышения точности или измерения небольшого переходного сигнала, который имеет большое значение. Правильный настольный мультиметр дает вам дополнительное преимущество, позволяющее создать продукт, который лучше, чем у конкурентов.

Расширьте свои возможности с помощью правильных инструментов

Технологии постоянно меняются. Таковы же требования, с которыми сталкиваются инженеры. Расширьте функциональные возможности существующего оборудования уже сегодня, дополнив его подходящими аксессуарами для повышения производительности и подходящим программным обеспечением Keysight PathWave для проектирования и автоматизации тестирования, которое ускорит разработку вашей продукции.

См. Совместимое программное обеспечение См. совместимые аксессуары

Программное обеспечение BenchVue

Расширьте возможности своего цифрового мультиметра с помощью прикладного программного обеспечения BenchVue

Услуги

Улучшите тестирование с помощью нашего портфолио услуг по калибровке, обновлению технологий, финансированию и оптимизации

KeysightCare

Ознакомьтесь с планами подписки, которые обеспечивают гарантированное время отклика, отслеживание активов, обновления программного обеспечения и многое другое

Цифровой мультиметр

Рекомендуемые ресурсы

Цифровой мультиметр Каталог продукции

Измеряйте с беспрекословной уверенностью. Все дело в доверии, уверенности, долгосрочной гарантии и стабильности измерений цифрового мультиметра Keysight. Семейство цифровых мультиметров (DMM) Keysight предлагает исключительную производительность и надежность с разрешением от 3,5 до 8,5 разрядов и скоростью до 100 000 показаний в секунду и доступно в ручном или настольном исполнении. цифровой настольный мультиметр, 6,5-разрядный модульный мультиметр в формате PXI, специализированные настольные цифровые мультиметры и портативные цифровые мультиметры.

Основы сенсорных измерений с помощью цифрового мультиметра

Использование датчиков продолжает расширяться по мере того, как мы встраиваем интеллектуальные устройства в наши устройства, и такие устройства играют важную роль в нашей повседневной жизни. Например, в настоящее время датчики используются для мониторинга жизненно важных показателей здоровья пациентов, предотвращения автомобильных аварий, проверки качества нашей пищи, автоматизации наших заводов и многого другого. На рынке представлены сотни типов датчиков, и вам нужно выбрать правильный цифровой мультиметр (DMM), который позволит вам разрабатывать точные и надежные продукты. Из этой электронной книги вы узнаете: • Узнайте больше о доступных типах датчиков • Получите представление о критических параметрах датчиков • Научитесь правильно выбирать настольный мультиметр для тестирования и определения характеристик датчиков • Откройте для себя методы определения характеристик и устранения неполадок датчик с помощью мультиметра

Устранение возможных ошибок измерения и достижение максимальной точности цифровых мультиметров

При выполнении измерений цифровым мультиметром (DMM) распространенные ошибки, такие как интерференция сигнала, внешний шум и внутренняя утечка тока, могут вызвать ошибки измерения. Понимание первопричины этих ошибок поможет вам устранить и достичь максимально возможной точности с помощью настольного мультиметра. Этот технический документ поможет вам выявить несколько источников системных кабелей и ошибок измерения напряжения постоянного тока, таких как: • Радиочастотные помехи • Термо-ЭДС. ошибки• Шум, вызванный магнитными полями• Шум, вызванный контурами заземления• Подавление синфазного сигнала• Шум, вызванный инжектированным током• Ошибки нагрузки из-за входного сопротивления• Ошибки загрузки из-за входного тока смещения. Он также охватывает способы преодоления вышеуказанных ошибок для получения точности тебе нужно.

Понимание спецификаций точности измерений для тестеров аккумуляторов

Когда вы заказываете и покупаете оборудование для тестирования элементов и аккумуляторов для своей научно-исследовательской лаборатории или производственной линии, очень важно иметь полное представление о характеристиках производительности. Хотя может быть легко указать цену, количество необходимых каналов и силу тока на канал, точность оборудования является наиболее важной характеристикой. Может быть сложно правильно указать ваши потребности. В этом техническом документе вы узнаете, как определить точность и погрешность в области испытательного оборудования, четыре способа указать точность и интерпретировать фактическую ошибку по сравнению с указанной ошибкой.

Просмотр графических результатов на дисплее цифрового мультиметра

Цифровой мультиметр (DMM) Keysight Truevolt оснащен большим графическим дисплеем и встроенными математическими функциями, которые отображают тенденции измерений, статистику и гистограммы. Узнайте больше об этом настольном мультиметре из этой заметки по применению. Он имеет интуитивно понятный пользовательский интерфейс, который дает вам быстрый и интуитивно понятный доступ к различным представлениям ваших данных. Вы можете легко получить доступ к структурированному дисплею и математическим меню с помощью одной клавиши на передней панели.

Регистрация и оцифровка данных с помощью цифрового мультиметра (DMM) — самое время!

Теперь — регистрация и оцифровка данных оптимизированы в цифровом мультиметре для оптимизированной работы с передней панелью, а не для удаленного программирования и передачи данных.

Измерение низкого потребления тока с помощью цифрового мультиметра

Одной из основных функций цифрового мультиметра (DMM) является измерение тока. Цифровые мультиметры нового поколения теперь имеют расширенные диапазоны тока, что обеспечивает лучшее разрешение измерений и позволяет выполнять более точные измерения малых токов. напряжение нагрузки. Вы также научитесь выполнять динамические измерения тока с помощью функции цифрового измерения Keysight DMM и прикладного программного обеспечения PathWave BenchVue DMM для ПК.

7 шагов для повышения производительности измерений с помощью цифрового мультиметра

Как инженер-испытатель вы захотите создать процесс измерения с помощью цифрового мультиметра (цифровой мультиметр), который сэкономит ваше время на испытания. Преимущества увеличения производительности ваших настольных мультиметров: • Повышение производительности и оптимизация доходов от поставок • Оптимизация использования и эффективности испытательного оборудования • Сокращение площади тестирования и капитальных затрат • Сокращение времени тестирования при разработке продукта В этом техническом документе вы узнаете все семь шагов о том, как увеличить скорость тестирования вашего цифрового мультиметра, чтобы улучшить его общую производительность измерений: 1. Автообнуление2. Упрощение изменений во время тестирования3. Оптимизация вариаций диапазона4. Оптимизируйте настройки интеграции с линией электропередач5. Настройки переменного тока и время установления6. Отключение ненужных функций7. Оптимизация задержки триггера

Решение распространенных проблем с точностью измерения малых сопротивлений

4-проводной метод измерения является наиболее точным методом измерения малых сопротивлений, особенно в диапазонах ниже 100 Ом. 4-проводной метод устраняет ошибки измерения, связанные с длинными проводами и переключателями в ваших измерительных установках. Этот метод также очень полезен, когда вам нужно отслеживать точные и точные изменения температуры. В этом кратком описании решения сравниваются различия между 2-проводным и 4-проводным измерением сопротивления. 4-проводной метод измерения сопротивления предлагает более точный способ измерения малого сопротивления, чем 2-проводной метод. Однако есть компромиссы. В кратком обзоре также будут рассмотрены несколько приложений, в которых необходимо использовать 4-проводной метод измерения. Обычно вы можете использовать цифровой мультиметр (DMM), микроомметр или измеритель источника для измерения сопротивления по 2-проводной и 4-проводной схеме. К концу брифа вы сможете принять правильное решение и вложить средства в свою тестовую установку.

Надежное тестирование аккумуляторов электромобилей с помощью цифровых мультиметров

Цифровые мультиметры являются одним из самых недооцененных инструментов тестирования рабочих лошадок в различных отраслях. С появлением в автомобилях большего количества электрических компонентов и функций автономного вождения цифровые мультиметры используются во всех производственных процессах в автомобильной промышленности.
