Замена Электропроводки В Квартире Своими Руками: Схемы, Инструкция, Фото

Капремонт зачастую сопровождается заменой электропроводки в квартире на новую. Причиной замены проводки нередко становится несоответствие между старой электрической сетью и современными бытовыми электроприборами. Раньше, когда строились панельные дома вроде сталинок и хрущевок, для каждой из квартир отводился резерв нагрузки на электросеть величиной в 3 киловатта. Разумеется, для нынешних нужд этого недостаточно.

Чтобы помочь вам исправить ситуацию и заменить старую проводку на надежную новую, мы детально пройдемся по каждому этапу процедуры замены, а также подробно расскажем о всех тонкостях процесса.

Содержание статьи

Этап №1: Определяем объем работы

Первоочередная задача — нужно понять, вся ли проводка подлежит замене или будет достаточно заменить лишь отдельные ее участки? Безусловно, это дело личное. Но стоит помнить – в старых постройках электрическая сеть создавалась преимущественно из алюминиевого проводника малого сечения без заземления.

Стоит ли говорить, как опасно использование подобной проводки в наше время? Гораздо лучше одним махом заменить всю сеть в собственном жилище.

Если ваша проводка похожа на фото выше — пора менять!

Точно также будет нелишним объективно оценить собственные силы, чтоб определить – справитесь ли вы в одиночку. Это достаточно спорный момент. С одной стороны, огромных трудностей процедура замены проводки своими руками в себе не таит, с другой – в процессе демонтажа вам понадобятся особые инструменты и навыки.

Обладаете всем набором инструментов и твердо уверены в своих силах? Отлично, тогда мы расскажем, что нужно делать.

Этап №2: Схема и материалы

Сначала нужно составить схему электропроводки. На ней указывается месторасположение всех розеток, выключателей, распределительных коробок, а также места подключения мощных электроприборов, которые принято запитывать напрямую. Рекомендуем ознакомиться со схемами размещения электропроводки в квартире.

Следует отметить, что в квартирах принято выполнять монтаж скрытой проводки. Это связано с такими аспектами, как: электробезопасность, пожаробезопасность, влияние на дизайн помещения и т. д. Однако никто не запретит вам выполнить проведение открытой сети – все зависит исключительно от ваших предпочтений и возможностей.

Чтобы замена электропроводки в квартире прошла гладко и без эксцессов, рекомендуем придерживаться следующих советов:

Когда количество всех материалов подсчитано и выбраны модели каждого типа изделий, самое время отправляться за покупками. Уже закупились? Отлично, приступаем к делу!

Этап №3: Демонтаж

Пришло время извлечь старую проводку и отправить ее на покой. Не забываем предварительно отключить подачу электричества на квартиру и убрать всю мебель, которая может помешать в процессе демонтажа. После этого начинаем разрушать стеновую отделку, чтобы добраться до проводки.

Процедура замены проводки начинается от распределительных коробок. В случае чего, найти их нетрудно – коробки выдают пластиковые крышки в стенах, которые видны по своим выпирающим через обои контурам. Необходимо скрутить крышку, разъединить между собой все скрутки проводов, после чего не спеша извлечь старый кабель из зашпаклеванных штроб.

Этап №4: Новая проводка

Приступаем к самому основному – прокладываем новые провода вместо старых и устанавливаем розетки с выключателями. Для этого делаем специальные углубления в стене, размещая все элементы новой сети «под себя». Данный этап не будет рассматриваться в деталях, так как это уже было сделано нами в одной из статей о монтаже электропроводки в квартире.

Когда новая проводка проложена, обязательно нужно сделать фото разводки кабеля по стенам. Благодаря этому в случае возникших спустя время проблем будет гораздо проще определить точное местоположение поврежденного участка. Также не спешите замазывать штробы раствором – это следует делать лишь после того, как будет проверена работоспособность новой сети.

Этап №5: Финал

Осталось финальное мероприятие – прозвонка проводки мультиметром и замазывание штроб. В процессе прозвонки вы проверяете работоспособность проложенной сети. Прибор не показывает ошибок? Отлично, значит можно подключать линию к щитку и проверять работу всех люстр, розеток и выключателей.

Проверяем, все ли работает!

Инновационный автомобильный ВИДЕОРЕГИСТРАТОР-ЗЕРКАЛО! hdcarmiror.ru Камеры переднего и заднего вида, высочайшее качество FullHD съемки, не перекрывает обзор.

Увлекаетесь охотой или рыбалкой? Вам нужна особая экипировка! arsenal-suit.com Распродажа высококачественных, НЕПРОМОКАЕМЫХ костюмов от интернет-магазина “Мужской Арсенал”. Успевайте!

РАСПРОДАЖА КАЧЕСТВЕННЫХ ЯПОНСКИХ ВОБЛЕРОВ! 9vobler.ru 9 лучших воблеров для эффективной рыбалки на судака, щуку, окуня. Выбери свой самый уловистый!

Когда вы убедились, что все в порядке – смело замазывайте штробы. На этом процедура замены старой проводки на новую завершается. Да, это весьма трудоемкий и объемный процесс, однако не настолько сложный, чтобы не справиться с ним в одиночку. Верим, эта статья поможет вам сделать всю работу собственноручно и уже вскоре наслаждаться обновленной проводкой в своей квартире.

Понравилась статья? Поделиться с друзьями:

Замена электропроводки в квартире в бетонных и кирпичных стенах

Зачем нужна замена электропроводки

В большинстве домов, построенных в 20 веке, проводка сделана алюминиевым проводом и, конечно, давно не соответствует тем нагрузкам, которые предполагает современная комфортная жизнь. Не было тогда ни микроволновых печей, ни посудомоечных машин в широком использовании. А значит, первое, что нужно сделать в таких квартирах — это замена электропроводки.

Обычно серьезные электромонтажные работы доверяют профессионалам. Однако это не мешает понимать технологию и суть данных работ. При желании и навыках их можно выполнить своими силами.

Старая электропроводка и её замена

Старая проводка таит в себе массу сюрпризов и странных решений, а значит в рамках серьезного ремонта квартиры, лучшим решением будет ее полная замена.

Для начала вам потребуется найти, где и как проложены старые провода. Будьте готовы к тому, что строители мыслят не так, как вы. Несмотря на существующие нормативы, логика у них бывает своя, основанная на неведомых нам закономерностях.

Поэтому, в кирпичных домах, смело снимайте все обои и ищите заделанные алебастром штробы. Определите, где сделан ввод в квартиру от этажного щитка, и обязательно найдите всю самодеятельность прежних жильцов (врезки, ответвления, скрытые розетки).

Конечно, можно просто отсоединить старые провода и оставить их в стенах, но в идеале их лучше извлечь.

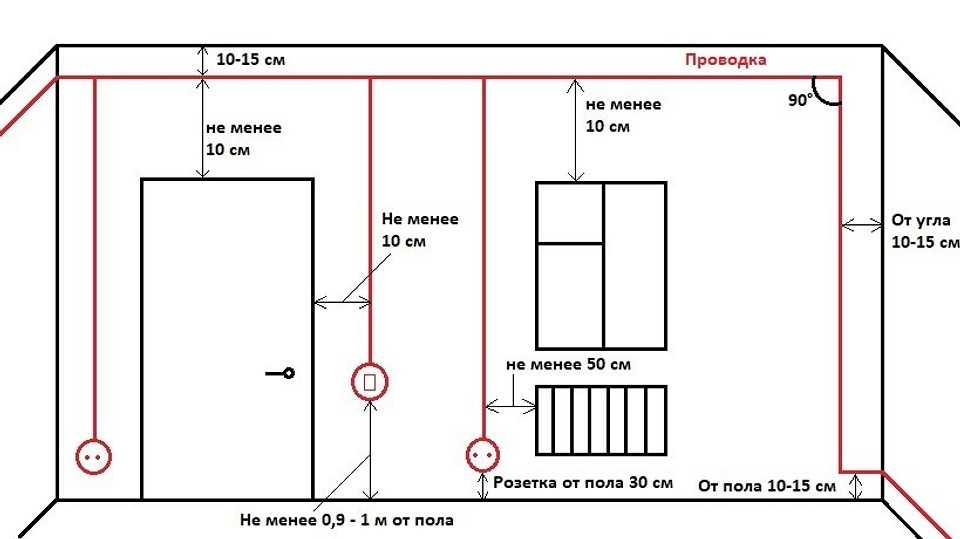

Замена электропроводки начинается с разметки новой проводки и расположение ЭУИ

Теперь время разметки. Единого стандарта, описывающего, на какой высоте нужно монтировать выключатели и розетки, сегодня нет, есть рекомендации. Однако кое-какие принципы желательно соблюсти.

Размещение розеток и выключателей

Единственное, что оговаривается жестко — расстояние розеток от сантехнических приборов в ванной, оно должно быть не менее 0,6 метра, отступ от дверей 10 сантиметров и расстояние от газовых приборов — 0,5 метра. Во всем остальном руководствуемся логикой и соображениями удобства.

Наиболее удобным сейчас считается условно «европейский» стандарт. По нему:

• кабель электропроводки проходит в 20 сантиметрах под потолком,
• выключатели монтируются на высоте 90 сантиметров,
• розетки в 30 сантиметрах от пола.

При этом, не учитывается размещение розеток под такие приборы, как стиральные машины, вытяжки, кондиционеры.

Замена электропроводки потребует схему электропроводки (проект)

В первую очередь, вам нужно будет разбить помещения на группы. Это удобно для того, чтобы можно было отдельно отключать электроснабжение для комнат. К примеру, делаете вы ремонт в спальне, отключаете электропитание только для этого помещения, во всей остальной квартире при этом электричество есть. Также, правильным будет разделить линии питания розеток и линии освещения.

В нашей стране, странах СНГ и Европе принято соединение электророзеток цепочкой. При этой схеме у вас под потолком идет линия от электрощитка, и в нужных местах от нее сделаны снижения к розеткам.

Также есть схема лучевого подключения, получившая популярность в США. Здесь от щитка к каждому потребителю идет своя линия. Конечно, это менее экономично, и проводов уходит намного больше, но при этом вы можете организовать защиту каждого электроприбора в отдельности.

Наиболее удачным решением будет комбинированный вариант, при котором розетки для обычных потребителей будут разведены линейно (цепочкой), а вот для мощных приборов, таких как духовой шкаф, стиральная машина, кондиционер и т.д., будут проложены отдельные силовые линии, защищенные своими автоматами.

Разметка электропроводки

Теперь воспользуйтесь способом, описанным здесь — просто возьмите мел или карандаш и начинайте размечать прямо по стенам, в каких местах вам будет удобно наличие ЭУИ (электроустановочных изделий).

Нарисуйте все розетки и выключатели, разметьте положение приборов.

Теперь проверьте, все ли на своих местах и не будет ли что-то мешать использованию (например, не окажутся ли розетки за шкафом или холодильник может не встать в тот проем где вы отвели для него место). Это очень ответственный момент, поэтому не стоит лениться лишний раз взять рулетку и все перемерить.

Укладка новых проводов

В первую очередь, с помощью твердосплавной коронки сделайте выборки для размещения подрозетников и распределительных коробок. При этом крепить их лучше всего не только на штатный крепеж, но и дополнительно на алебастр. Так вы избавите себя от проблемы выпадания розеток во время эксплуатации.

Выбрав сечение кабеля для каждой из линий, начинаем укладывать его в заранее подготовленные штробы на стенах. Штробы можно делать либо специализированным инструментом — штроборезом, либо обыкновенной болгаркой с диском по камню. Крепить его можно специальными пластиковыми скобами-хомутами.

Заделывать кабель удобнее всего алебастром так как он очень быстро схватывается и потом легко шлифуется.

Можно укладывать провода и в стяжку, если вы выравниваете полы с ее помощью. В этом случае, кабель укладывается в гофру.

В дальнейшем мы обязательно более подробно остановимся на вопросах выбора кабеля, электроустановочных приборов и приборов защиты электролиний и замена электропроводки в квартире не покажется вам невыполнимой задачей.

©elektriksan.ru

Еще статьи

Установка розетки, замена розетки своими руками

При наличии готовых розеток с вмонтированными в стены проводами, замену розетки можем произвести самостоятельно. Достаточно иметь индикатор напряжения, отвертку, уровень и знание некоторых правил.

Ситуация осложняется, если мы находимся на начальном этапе установки новых или создания дополнительных электрических розеток. Когда вам нужно подрезать стойку или заменить всю проводку, то вам понадобится помощь специалиста.

Типы розеток и проводки.

В настоящее время в Украине устанавливаются розетки типа F, они имеют два параллельных отверстия и контакты для заземления. Часто встречаются розетки типа С – без заземления, по последним новшествам (трехжильная проводка) такие розетки установить невозможно.

В распределительной коробке можно увидеть два или три провода, в зависимости от типа проводки, с которой мы имеем дело. Меньшее количество проводов указывает на старый тип проводки (TN-C), а большее количество проводов указывает на новый тип проводки — тип TN-S. В обоих случаях нет проблем с установкой розетки с заземляющим контактом.

< Внимание! Отключите питание перед установкой розетки. С помощью индикатора нужно проверить наличие напряжения на проводах в розетке.

Соединительные провода при подключении типа TN-S (3 провода в коробке).

Правильное подключение трех проводов в розетку требует использования одной цепи:

– черный или коричневый провод (фаза – L) слева;

– синий провод (ноль – N) – справа;

— желто-зеленый провод (защитный — РЕ) — посередине.

Следует отметить: схема подключения проводов к розетке определяется при взгляде на розетку спереди.

Соединительные провода при монтаже типа TN-C (2 провода в коробке)

Установка розетки с заземлением, в случае монтажа электропроводки старого типа (TN-C), также возможна. Потому что тогда в коробке всего два провода, один из них – нулевой – должен быть соединен с заземляющим контактом перемычкой. Если вы не знаете, как правильно закрепить этот провод при установке в системе TN-C, вам следует проконсультироваться со специалистом.

Последние шаги установки.

Когда провода правильно подключены, их нужно разложить в коробку. Не забудьте правильно установить розетку, тогда меньше шансов, что она выпадет из коробки (например, из-за неправильного отсоединения вилки). Чтобы этого не произошло, механизм розетки, кроме штатных разъемных креплений, необходимо фиксировать двумя дополнительными винтами. После установки корпуса необходимо включить электричество и проверить индикатором, есть ли напряжение в подключенной розетке.

P.S. На этом моя статья заканчивается. Надеюсь, что этот материал будет кому-то полезен и понятен. Но если у кого-то остались вопросы по этой теме, звоните по номерам, указанным на сайте, будем рады Вас проконсультировать.
