Электрический котел с насосом и расширительным баком – устройство электрокотла для отопления с циркуляционным насосом, виды, правила монтажа эл котла

Содержание:

Как устроен котел с насосом
Как выбрать подходящую модель с расширительным баком
Как рассчитать мощность электрического котла
Процедура установки
Преимущества
Недостатки
Видео

В тех случаях, когда применить газовое отопление не получается из-за отсутствия подающих магистралей, хорошим вариантом выступают электрические котлы с насосом. Благодаря целому ряду положительных характеристик эти приборы приобретают массовую популярность у потребителей.

Как устроен котел с насосом

В конструкции электрических помповых котлов нет ничего сложного. Главным их отличием от других подобных приборов является наличие насосного оборудования.

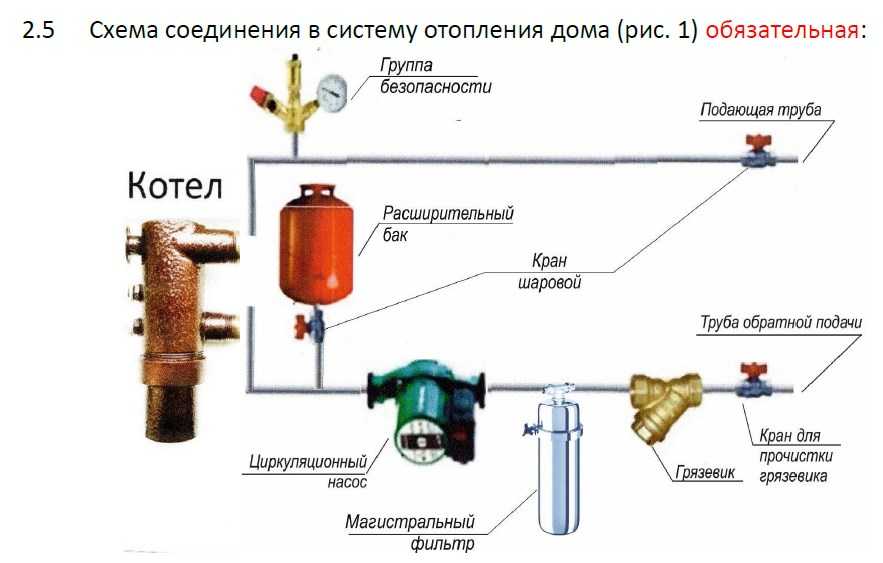

Основные блоки котла:

• Теплообменник. Выступает в качестве сердцевины конструкции электрического отопительного котла. В его состав входит емкость и внутренний нагревательный элемент.
• ТЭН. Обычно речь идет о нагревательных элементах трубчатого типа, хотя последние модели котлов с принудительной циркуляцией иногда оснащаются электродными нагревателями.
• Расширительный бак отопления. Внутри него хранится теплоноситель перед подачей в систему трубопроводов.
• Клапан. Следит за тем, чтобы вода не пошла по трубам в обратном направлении.
• Фильтр. Способствует извлечению из воды различных примесей.
• Электронный блок. Выполняет функцию управления, регулируя температурный режим работы котла, включая и выключая оборудование в нужное время.
• Циркуляционный насос. Обязательный элемент всей системы, поддерживающий стабильную скорость движения теплоносителя в контуре. Этим самым обеспечивается максимально эффективный теплообмен и прогрев жилища.

Для защиты всех конструкционных узлов электрического котла с насосом и расширительным баком применяется корпус с теплоизоляционной защитой, предотвращающий возникновение в работе оборудования излишних теплопотерь. Это позволяет заметно увеличить энергоэффективность системы отопления, сведя до минимума расход энергоносителей.

Как выбрать подходящую модель с расширительным баком

Выбирая электрический отопительный котел с насосом для своего дома, рекомендуется обращать внимание на следующие критерии:

• Мощность. Влияет на производительность работы ТЭНов в теплообменнике (ее указывают в кВт). Мощность котла характеризует именно нагревательные элементы. В большинстве случаев модели на современном рынке обладают мощностью от 2-3 до 60-70 кВт на ТЭН. Приборами с небольшой мощностью обычно отапливаются небольшие частные дома и дачи. Котлы с показателями более 50 кВт используются в промышленной сфере.
• Вместительность теплового аккумулятора. Благодаря этой емкости достигается существенное повышение экономичности работы котла, потому ее нужно обязательно установить. Величина объема теплового аккумулятора напрямую влияет на эффективность распределения теплоносителя в трубопроводе. Как советуют специалисты, при выборе бака нужно ориентироваться на соотношение 20 л/1 кВт мощности котла.
• Напряжение. В домах с однофазными сетями напряжением 220 В можно использовать котлы до 12 кВт. Если необходим монтаж более мощного прибора, то в таком случае придется прокладывать трехфазную сеть (380 В).
• Сечение коммутационных проводов. По мере возрастания мощности нагревательного оборудования нужно использовать более толстую кабельную проводку, подводящую к системе электричество. Приборы мощностью до 4 кВт можно оснащать кабелями сечением 4 мм², а котлы в 12 кВт однофазного типа подключаются кабелями 16 мм².

Кроме ТЭНовых приборов, к электрическим котлам относятся также электродные и индукционные. В последнем случае речь идет о небольшой диэлектрической трубке и ферромагнитном стержне. Теплоноситель двигается внутри трубки, нагреваясь за счет проходящего электротока. Достоинством данных моделей является долговечность, компактность и экономичность (функция «плавный старт» позволяет экономить почти 50% электроэнергии). Недостаток индукционных приборов заключается в наличии сложного блока управления.

Что касается электродных агрегатов, то они еще называются приборами «прямого действия» (из-за отсутствия нагревательного элемента).

Обогрев теплоносителя происходит во время движения через него переменного электротока частотой 50 Гц. Подобное оборудование отличается безопасностью, т. к. оснащено автоматической системой безопасности. К недостаткам электродных котлов относят необходимость усиленной подготовки теплоносителя, который должен обладать нужным сопротивлением. Также потребуется регулярная замена электродов, из-за их постепенного растворения.

Как рассчитать мощность электрического котла

Выбирая подходящий вариант электрокотла с насосом и расширительным баком, прежде всего, ориентируются на его мощность. Она должна быть такой, чтобы были полностью компенсированы все теплопотери системы отопления. Кроме того, в обязанность котла входит бесперебойная подача горячей воды.

Прежде, чем выбрать подходящую модель обогревающего прибора, необходимо произвести подробный теплотехнический расчет. Во внимание там берется не только общая площадь обогреваемых помещений, но и состояние стен, пола и потолка, качество утепления, наличие современных окон и дверей.

Для расчета котла для отопления частного коттеджа разрешается применять упрощенную схему. Используя нижеприведенную инструкцию, можно самостоятельно определиться с нужными параметрами устройства.

Для этого понадобится следующая формула:

W = S x Wуд /10м2, где:

• W – нужная мощность отопления (кВт).
• S – суммарная площадь всех отапливаемых помещений (м²).
• Wуд – удельная мощность на 10 м².

Wуд в разных регионах имеет разную величину. В областях с суровым климатом данный параметр колеблется в пределах 1,2-2. В центральной полосе России Wуд соответствует 1; в южных районах применяются величины 0,7 – 0,8.

Процедура установки

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Чаще всего монтажные мероприятия осуществляются профессиональными установщиками, т. к. для этого требуется специальное разрешение. Однако знание последовательность операций не помешает: как минимум, это позволит осуществлять контроль проводимых работ, следя за правильностью реализации каждого этапа.

Последовательность установки:

1. Сложнее всего при подключении электрической отопительной установки обеспечить ее необходимым питанием. Если имеющаяся проводка в состоянии поддержать мощность прибора, тогда никакое переустройство не потребуется. В противном случае приходится прокладывать дополнительную линию.
2. После решения вопроса с питанием проводится монтаж счетчика, электрощитка и УЗО (минимум на 25 А).
3. Котлы бывают настенными и напольными. Обычно все необходимые крепежи входят в комплект системы. После того как установка электрокотла завершена, он присоединяется к счетчику кабелем оптимального сечения.
4. Датчики температуры коммутируются отдельной проводкой. В их задачу входит автоматическое регулирование включения и выключения нагревательных элементов.
5. Для установки теплового аккумулятора используется отдельный сантехнический шкафчик.
6. Некоторые модели не имеют встроенного циркуляционного насоса: в таком случае его нужно установить отдельно. Для этого потребуется наличие дополнительного провода для подачи питания на двигатель насоса.

Для соединения всех элементов в единую систему понадобятся трубы (металлические или металлопластиковые). Производя пробный запуск контура, нужно внимательно следить, чтобы нигде не было протечек теплоносителя. Как видно из описания, установочные работы достаточно сложны, поэтому предварительное изучение этого процесса не будет лишним.

Преимущества

Популярность электрокотлов с насосом для отопления объясняется следующими положительными характеристиками:

• Богатство ассортимента. В продаже представлены модели различной мощности, что дает возможность обзавестись именно той маркой, которая более всего соответствует условиям эксплуатации. Таким образом можно подобрать обогревающий прибор как для дачного дома, так и для промышленного помещения: в наличии всегда есть варианты с подходящими параметрами.
• Экономичность. Благодаря высокой энергетической эффективности современных отопительных котлов электрического типа (их КПД приближается к 99%) их использование позволяет сэкономить значительные финансы. Дополнительному экономическому эффекту способствует применение циркуляционной помпы, являющейся частью самой конструкции. Имея небольшое потребление энергии, она, тем не менее, заметно увеличивает скорость прохождения теплоносителя по всем трубам. Как результат, помещения прогреваются в разы быстрее.
• Экологичность. Подобная отопительная система во время своей работы не выделяет продукты сгорания. Поэтому нет необходимости тратить деньги на организацию дымохода и обеспечение дополнительного притока воздуха. По этой причине электрические котлы нашли широкое применение в городских квартирах и офисных помещениях. Важно помнить, что отсутствие дыма не означает, что вентиляция в доме может быть плохой.
• Удобство управления. Этому способствует максимальная оптимизация контролирующих и управляющих приборов. Как результат, следить за работой отопительного оборудования может даже дилетант. Большая часть представленных на рынке моделей оснащаются автоматическими управляющими блоками: это позволяет прибегать к настройке работы системы в очень редких случаях.

Оборудование данного типа в состоянии не только отапливать помещения, но также покрывать нужду в горячей воде. Чтобы оптимизировать систему водоснабжения, потребуется монтаж расширительного бойлера и бака объемом от 80 литров.

Недостатки

Наряду с множеством положительных характеристик, имеются у электрических котлов отопления с циркуляционным насосом и отдельные слабые стороны:

• Затраты на эксплуатацию подобного оборудования находятся в прямой зависимости от цен на электроэнергию. Это объясняет тот факт, что большинство стран признали электрические отопительные установки не такими эффективными, как газовые и твердотопливные аналоги. Для снижения затрат на эксплуатацию рекомендуется использование теплоаккумулирующего бака. Это позволят существенно снизить теплопотери и расход электроэнергии на подготовку теплой воды.
• Зависимость от исправной подачи электрической энергии. Двухконтурный электрический котел и циркуляционная помпа относятся к энергозависимым приборам. Поэтому, если в регионе случаются перебои с электроэнергией, то желательно выбрать другую разновидность обогрева для своего дома. Один из вариантов – установить резервный источник тепла, на случай «аварийной» ситуации. Чаще всего речь идет о твердотопливной печи или камине. До полноценных обогревателей им далеко, но подстраховать во время кратковременного выключения основного котла они, безусловно, смогут.
• Необходимость в качественной электропроводке. Это является обязательным условием для того, чтобы электрический котел в комбинации с циркуляционным насосом работал без всяких перебоев. Часто бывает так, что проводка в доме не соответствует предъявляемым требованием, и ее приходится полностью менять. Это в любом случае влечет за собой дополнительные расходы.

Естественно, что людей волнует также вопрос о стоимости эл котла с насосом. На ее размер во многом влияет то, какая именно модель была выбрана: чем мощнее прибор, тем дороже он стоит. Также следует обращать внимание на производителей, среди которых есть несколько проверенных отечественных компаний. В любом случае не стоит обольщаться на дешевые образцы сомнительного качества.

Нужен ли мне расширительный бак для моего электрического водонагревателя? > Консультационный центр

Магазин будет работать некорректно, если файлы cookie отключены.

Меню

Счет

Нужна помощь, совет или цитата? Позвоните нам.

Эта запись была опубликована 15 января 2016 г. одним из экспертов EDD.

Один из самых частых вопросов, которые мы получаем от клиентов об электрических водонагревателях, заключается в том, нужно ли им покупать вместе с ними расширительный бак. Причина, по которой некоторые нагреватели должны справляться с этим расширением, заключается в том, что при нагревании вода расширяется. Если этого не сделать, то баки или трубы нагревателя сломаются и расколются, что приведет к катастрофическому выходу из строя нагревателя.

К счастью, ответ довольно прост, и его можно легко обобщить следующим образом: Во-первых, если у вас проточный водонагреватель, независимо от его размера и мощности, вам НЕ нужен расширительный бак. Это связано с тем, что проточный водонагреватель не хранит воду, поэтому расширяться нечему. Во-вторых, если у вас водонагреватель с вентиляцией, нет необходимости в каком-либо расширительном баке, потому что о расширении заботится выпуск в атмосферу через специальные вентилируемые краны. Таким образом, вам нужно рассмотреть вопрос о расширительном баке только в том случае, если у вас есть невентилируемый водонагреватель. Если объем невентилируемого водонагревателя превышает 30 литров, вам понадобится расширительный бак, но при покупке он будет поставляться в комплекте с водонагревателем (для некоторых более крупных водонагревателей расширительный бак фактически встроен в сам нагреватель, поэтому ничего внешнего для установки). Если невентилируемый водонагреватель на 30 литров или меньше, то это единственный раз, когда вам нужно достать рулетку и проверить. Что вам нужно измерить, так это расстояние от водонагревателя, ОБРАТНО по ходу трубы до любого

1. ближайший клапан (например, обратный клапан или обратный клапан, который может препятствовать обратному потоку), ИЛИ
2. ближайшая подводящая труба, к которой подключен забор холодной воды.

ПРИМЕЧАНИЕ: это НЕ длина трубопровода от нагревателя до крана, это длина от нагревателя в обратном направлении вдоль входной трубы. Эта длина трубы (15 мм) — это место, куда будет расширяться нагретая вода, и длина необходимой трубы зависит от мощности нагревателя:

10-литровый водонагреватель – 2,8 метра трубы 15 мм.

Водонагреватель на 15 литров – 4,2 метра трубы 15 мм.

Водонагреватель на 30 литров – 8,4 метра трубы 15 мм.

На этой диаграмме (из руководства Heatrae Sadia) показана одна конфигурация: Если длина вашего трубопровода меньше указанного, вам понадобится расширительный бак, который можно приобрести у разных производителей в виде комплектов. Обычно они поставляются с обратным клапаном (который останавливает распространение воды за его пределы и, таким образом, направляет ее в расширительный бак). Они также могут поставляться с редукционным клапаном — вам понадобится один из них, если давление воды выше 4 бар. Они необходимы в этих случаях, потому что без них вода заполнит ваш расширительный бак еще до того, как ваш водонагреватель начнет работать.

Эта запись была опубликована 15 января 2016 г. одним из экспертов EDD в рубрике «Водоподогрев» с метками «Расширение, водяные цилиндры, водонагреватели и водонагреватели».

← Предыдущее сообщение Следующее сообщение →

Нужны ли мне отдельные расширительные баки для бойлера и водонагревателя?

спросил 4 года 11 месяцев назад

Изменено 4 года, 8 месяцев назад

Просмотрено 3к раз

Мой бак горячей воды вышел из строя, и я пытаюсь заменить его на безбаковую систему, но в старом водонагревателе не был установлен расширительный бак.

В моем предыдущем доме у меня был комбинированный блок только с 1 расширительным баком, поэтому я предполагаю, что должна быть какая-то установка, в которой 1 бак может защищать как от расширения в тепле плинтуса, так и от горячей питьевой воды. система.

В моем котле есть устройство предотвращения обратного потока перед клапаном автоматического заполнения на 8,5 бар, который находится перед расширительным баком.

• Должны ли они быть в таком порядке?
• Можно ли поставить автозаполнение и расширительный бачок перед устройством предотвращения обратного потока и тем самым это и использовать линию для моего водонагревателя по требованию, а также?

• водонагреватель
• бойлер
• безбаковый

Я не понимаю, зачем нужен расширительный бак для безбакового водонагревателя. Нагреватель включается только при открытии вентиля и протекании воды через безбаковый нагреватель и трубы. Когда все клапаны закрыты, безбаковый нагреватель выключается. Захваченная горячая вода (оставшаяся в трубопроводах горячей воды) охлаждается и сжимается. Нагретые водопроводные трубы также сжимаются, и давление будет увеличиваться только в том случае, если объем труб уменьшится больше, чем уменьшится объем захваченной воды. Я не верю, что это так, и в любом случае объем в трубах настолько мал, что любое повышение давления в трубах будет незначительным.

Повышение давления в водопроводной системе жилого дома с баком горячей воды происходит из-за того, что при использовании горячей воды вода в баке заменяется холодной водой, которая продолжает нагреваться после закрытия вентилей. Этот большой объем холодной воды значительно расширяется по мере того, как она нагревается от холодной до примерно 140 F. Если в доме есть обратный клапан, предотвращающий обратный поток, то увеличенный объем захваченной воды приводит к увеличению давления до такой степени, что трубы или арматура может быть поврежден. Но если в доме нет обратного клапана, то давление в доме не поднимется, а просто останется на уровне водопроводной магистрали.

Дополнение при редактировании

В другой ветке на этом сайте кто-то сделал заявление, что большинство или все “коромысла” городского водомера имеют простой обратный клапан для предотвращения обратного потока. Я не пытался подтвердить это для Далласа, штат Техас, где я живу. Это означало бы, что все жилые дома с баком для горячей воды могут выиграть от наличия расширительного бака, но расширительные баки AFIK не используются в Далласе. У нас были баковые водонагреватели в течение 30 лет, и мы не заметили признаков повышения давления. Однако давление воды на счетчике здесь, в Далласе, относительно низкое, я думаю, около 50 фунтов на квадратный дюйм.

Если тепло вашего плинтуса связано с горячей питьевой водой, вам, вероятно, подойдет только один бак. Сказав это, ваш плинтус должен быть по существу закрытой системой, поэтому он не должен влиять на вашу питьевую воду.

В вашей системе питьевой воды должен быть расширительный бак.
