зачем заземлять, пошаговая инструкция, схема

Заземление стиральной машины необходимо для обеспечения безопасности и продуктивного использования электрической бытовой техники. Кроме подключения водоотводов, заземление стиралки является основным этапом монтажа. В статье расскажем про заземление стиральной машинки, рассмотрим способы и инструкцию.

Предназначение:

1. Для протекции от ударов электрическим током. Незначительные поражения зарядами вызывают неприятные повреждения и ожоги. Вероятность поражения повышаются при:

• использовании поврежденной проводки;
• повышенной влажности помещения.

2. Модели последних годов, оборудованные дорогостоящими микропроцессорами, выводящимися из строя при неправильном монтаже заземлительного контура. На качество работы влияют заряды статики, что приводит к дополнительным финансовым затратам при ремонте либо покупке нового оборудования.

Содержание

1. Инструкция по установке в квартире
2. Инструкция по установке частном доме
3. Дополнительные способы защиты
4. Отличие УЗО от дифавтомата
5. Преимущества и недостатки приборов
6. Возможные ошибки при заземлении
7. Часто задаваемые вопросы

Инструкция по установке в квартире

Необходимость в заземлении упирается в тип постройки квартиры:

1. В постройках нового (постсоветского) образца – вся проводка является заземленной. Каждая розетка имеет трехжильный провод, обеспечивающий надежную защиту от поражения током. При подключении всех электрических приборов, схема заземления уже продумана.
2. В случае советской постройки – появляется необходимость обращения к электрикам, которые смогут правильно обеспечить токовую защиту.

Варианты монтажа заземления:

1. Установка заземлительного контура, ведущего от электрического щитка.

Изображение схемы монтажа заземлительного контура с указанием базовых выводов и конструктивных элементов

Принцип подключения:

• монтаж в электрической коробке нулевой шины (N) и заземлительной (РЕ). Они обеспечивают проводимость на электрические устройства и элементы освещения;
• от электровывода до самой машины протягивается медный трехжильный кабель. Провод нуля подводится к N-шине, провод фазы через устройство защиты и автомат к выводу счетчика. Отвод заземления подсоединяется к РЕ-шине.

В старых постройках, где не предусмотрена схема заземления, можно установить систему выравнивания потенциалов. Суть такой схемы заключается в том, что все электроприборы, проводящие ток, соединены друг с другом металлическими проводниками. В случае соприкосновение человека с корпусом стиральной машины и крана, электрический разряд не будет проходить через тело человека. Читайте также статью: → «Особенности электробезопасности в ванной».

Изображение принципа действия системы уравнения потенциалов в ванной комнате между рукомойником и стиральной машиной

2. Заземление от машины стиральной на корпус обогревательной батареи или трубу канализации. Данный метод не безопасный, на трубопроводах могут возникнуть дефекты, которые могут привести к утечке. Электрики не рекомендуют данный способ проводки. Для работы схемы необходим УЗО и автомат, чтобы при перебое – «стиралка» отключалась и не было попадания на корпус от фазы. Важно использовать влагозащитную розетку при подключении стиральной машины.

Инструкция по установке частном доме

Создание контура заземления в частном жилом доме – аналогично с квартирным монтажом. Отличие заключается в особенностях конструирования контура заземления.

На рисунке представлена схема заземлительного контура для загородного дома с обозначением конструктивных особенностей

Заземление для частного дома проводится:

1. Применяются 3 стальных стержня, имеющие длину 1 – 3 м.
2. Затачиваются нижние края стержней, для лучшего вхождения в грунт, а также прорезаются отверстия размером около 5-15 мм.
3. Выкапывается яма 50-60 см глубиной.
4. Вставляются заточенные стержни в землю, 15-20 см – остаются на поверхности. Расстояние в земле между ними – 1-2 м.
5. Торчащие концы забойников свариваются между собой металлическими пластинами.
6. К заваренной конструкции подводится провод заземления, который подсоединяется к счетчику в доме.
7. Заземлительный кабель подводится к РЕ-шине, дальше производится разветвления на все электро-выводы (розетки, освещение).

Дополнительные способы защиты

1. Монтаж автоматического выключателя дифференциального. Комбинированное устройство, состоящее из автомата и УЗО (устройство защитного отключения).
2. Отдельная установка выключателя автоматического и УЗО.

Важно правильно отобрать по техническим характеристикам эти два устройства:

• номинальный ток при отключении автомата должен быть больше тока потребления стиральной машиной (10 А). Выбирается значение – 16 А;
• при монтаже УЗО важно знать величину тока отключения. При новой проводке рекомендуется выбирать модель с величиной тока утечки – 10 мА. В старой проводке применяется УЗО с величиной срабатываемого тока – 30 мА. Таким образом обеспечивается отсутствие ложных срабатываний;
• УЗО работает только при трехжильной проводке. В случае наличия старой проводки с двумя жилами, нужно проложить дополнительный токопроводник либо поменять всю схему на трехжильную. Читайте также статью: → «Почему срабатывает УЗО?».

Таблица 1. Технические параметры некоторых типы автоматов

3. Монтаж УЗО, встроенного в розетку.

Изображение разновидностей розеток РС16-331 и РА16-332, имеющие устройство защитного отключения

• РС16-331 – электро-розетка, имеющая УЗО скрытого типа, IP
• РА16-332 – электрическая розетка, имеющая встроенное УЗО открытого типа, IP

Данные модификации работают при номинальном токовом сигнале – 16 А и токе утечки – 30 мА. Схемы подключения электрических розеток с УЗО.

Принципиальные схемы подключения электрических розеток, имеющие устройство защитного отключения с указанием технических параметров

4. Применение прибора с функцией защитного отключения.

Для данного прибора не нужно проводить специальную проводку, достаточно простого подключения в любое гнездо розетки. Существенный минус такой разновидности – невысокая степень влагозащиты (IP 20), что не допустимо для применения в ванных комнатах.

Изображение адаптера со встроенной функцией защитного отключения, подходящий для подключения в обычную электрическую розетку

Отличие УЗО от дифавтомата

Главным отличием защитного устройства от дифференцированного автомата – конструктивные особенности и назначение. УЗО срабатывает в момент токовой утечки, обеспечивая защиту электрической цепи. Но в случае перегрузок тока и короткого замыкания, данное устройство не поможет. Ему необходима дополнительная защита. Рабочие характеристики УЗО указаны в таблице 2.

Таблица 2. Параметры защитных устройств

Для надежной защиты всей цепи к УЗО еще подсоединяется выключатель автоматический (автомат). Такое устройство отключения помогает сохранить целостность цепи от возможных перегрузок. Обязательно автомат устанавливается перед защитным элементом.

Дифференцированный автомат – комбинированное приспособление, включающее в себя выключатель и дифмодуль защиты. Такой прибор не подвергается дополнительной протекции от возможных перегрузок, а также гарантирует сохранности всех элементов электрической цепи. В таблице 3 приведены номинальные значения автоматических выключателей.

Таблица 3. Рабочие параметры автоматов

Внешние отличия:

1. Отличаются токовые маркировки. На одном приборе указывается ток номинальный, на другом – утечки.

Изображение устройства защитного отключения и дифференциального автоматического выключателя с указанием рабочих характеристик

Цифровое обозначение технических характеристик зачастую прописывается на защитном устройстве. Буквенное обозначение (B, C, D) – указывается на автомате дифференциальном. Указание буквы перед цифрой относится только к дифавтомату, что означает – вид расцепителя.

2. Изображение на корпусах приборов их электрических схем. На УЗО изображается дифтрансформатор, на автомате –тепловой и электромагнитный расцепитель.
3. На большинстве моделей присутствует надпись маркировки устройства.
4. Каждое устройство имеет надпись на корпусе с аббревиатурой типа устройства. Так легко отличить оба этих устройства при выборе.

Совет №1. При выполнении работ с подключением либо ремонтом элементов электрического оборудования, нужно обязательно выключать питание сети.

1. Габариты приборов. При монтаже в электрощит более компактным будет дифавтомат, УЗО занимает больше места.
2. Монтаж. Автомат подключается проще чем УЗО, поскольку имеет простую конструкцию. Он имеет два вывода и два входа, к которым устанавливается фаза и ноль. В случае монтажа 2-х приборов, проводник с фазой подключается к выводам автомата, что усложняет установку. При монтаже автомата, очень сложно допустить ошибки подключения. Читайте также статью: → «Устройство и принцип работы автоматов защиты в электрической цепи (УЗО)».
3. Использование устройств. В случае использования обоих приборов легко определить причину неисправности в проводке:

• сработал автомат – короткое замыкание в электрической цепи или ее перегрузка;
• сработало УЗО – произошла утечка тока.

Если использовать одно устройство, то в случае его отключение выявить истинную причину будет очень проблематично.

4. Цена защитных приборов и финансовые затраты на ремонт. Использование двух приборов будет менее затратное, поскольку при поломке одного их них, можно быстро выявить причину и заменить испорченный элемент. При использовании дифавтомата – замена выйдет дороже.

Совет №2. При температуре +35 °С и выше в летнее время нужно обрабатывать грунт раствором соли. Такие процедуры делаются один раз в неделю. При температуре 25 – 30 °С – один раз в месяц. Это помогает равномерно распределиться току в сухой земле.

Возможные ошибки при заземлении

1. Не рекомендуется проводить заземлительный провод к любым бытовым трубопроводам.
2. Запрещено делать отводы от стиральной машины к шине заземления на наружных участках, не приспособленных к этому. Влага образует корродирование, которое негативно влияет на работу шины. Любой вид повреждения приведет к возгоранию электрокабеля.
3. Запрещается выполнять последовательное подключение всех приборов в электрической цепи. Не подключаются два и более проводников на контур заземления. Есть вероятность помех и электромагнитного несоответствия.
4. Не допустимо изгибание либо использование поврежденной защитной оболочки провода.
5. Нельзя использовать любые поврежденные провода.

Часто задаваемые вопросы

Вопрос №1. Нужно для машины стиральной устанавливать отдельное УЗО?

Установка устройства защиты обязательна. «Стиралка» является прибором, потребляющим большое количество электроэнергии и работающее при больших нагрузках. УЗО защитит от пожаров и вывода из строя электрообрудования.

Вопрос №2. Почему срабатывает защитный модуль при запуске стирки?

Возможные причины:

• в сети произошёл импульс сигнала напряжения;
• ошибки при монтаже защиты;
• не работает нагревательный элемент либо управляемый блок.

Вопрос №3. Как выбрать автомат для стиралки?

Критерии выбора:

• рабочая мощность;
• напряжение;
• технические характеристики устройства защиты;
• рабочая величина тока.

Вопрос №4. Из чего состоит УЗО?

• корпус, выполненный из пластика;
• преобразователь импульсов тока;
• переключатель;
• модуль выполняющий самопроверку работы.

Оцените качество статьи:

варианты заземления своими руками и советы по степени нагрузки на кабель

Приводятся аргументы, подтверждающие необходимость адаптации сети питания стиральной машинки с полной заменой или реконструкцией устаревшей системы заземления TN-C в сетевой разводке. С практической стороны рассматриваются варианты заземления в квартире или доме, включая запрещенные к применению. Приводится подробная пошаговая инструкция по созданию своими силами заземляющего устройства.

Содержание

1. Система заземления стиральной машины: полная замена или реновация разводки?
2. Заземление стиральной машины: почему это стоит делать
3. В квартире
4. В частном доме
5. Как сделать заземление стиральной машины своими руками: все способы
6.  Опасные варианты заземления
7. Полезное видео

Система заземления стиральной машины: полная замена или реновация разводки?

Стиральная машинка бьется током? Вынимая из барабана непросушенное белье почувствовали неприятное пощипывание в пальцах?

Или при соприкосновении с металлическим корпусом ощутили прохождение электрического разряда? Это верный признак того, что стиральный агрегат находится под электрическим потенциалом. С такой бедой сталкиваются пользователи стиральных машин нашей страны.

Заземление стиральной машины: почему это стоит делать

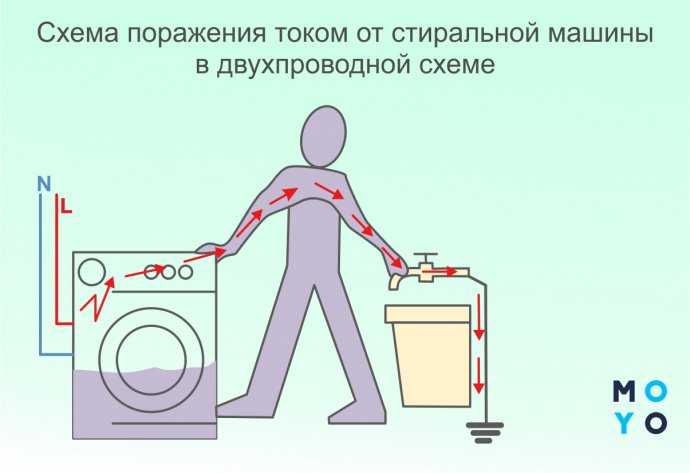

Возможно, токоведущие части изделия соприкоснулись с «массой» или компоненты электрики залило водой, просочившейся из бака? Владельцы видят причину изъяна исключительно в стиральной машинке и стараются быстрее избавиться от опасной «помощницы». Но в ней ли дело?

Если подобные бытовые истории в квартире или доме происходят с другими электробытовыми приборами, или после установки «стиралки» стали часто перегорать лампочки, это точно указывает на то, что причина неисправности не локализована в агрегате.

На самом деле проблема заключается в несоответствии технических стандартов современной электротехнической продукции и питающей сети. Разница заключается в том, что для нормальной работы агрегата требуется использовать 3 жильный кабель по системе заземления TN-S с фазой L, разделенным рабочим N и защитным PE нулем.

На деле 90% российских многоквартирных домов оснащены 2 жильной подводкой TN-C. К розеткам подводятся фаза L и один проводник PEN с совмещенным рабочим и защитным «0». По стандартам, действовавшим до 2003 г., допускалось не подводить отдельный заземляющий провод к розеткам, и нельзя было посадить корпус на землю. Поэтому требуется адаптация системы подводки питания под требования производителей.

В квартире

Некоторые ошибочно считают, что заземлять надо только старую бытовую технику с «уставшей» изоляцией на случай прошивки на «массу» переменного напряжения 220 В. Однако техническое решение новых электротехнических устройств изначально предусматривает присутствие потенциала 110 В на металлических частях корпуса! Связано это с использованием сетевого фильтра снижения высокочастотных помех, применяемого практически в любой современной СБТ. В этом каскаде фаза и ноль переменного напряжения 220 В через разделительные конденсаторы соединены с корпусом.

[stextbox id=»info»]Если «допекают» постоянные покалывания и пощипывания при стирке от разряда конденсаторов, отключите вывод средней точки сетевого фильтра в цепи питания машинки от корпуса. [/stextbox]

монтированной правильно считается электропроводка, отвечающая следующим требованиям:

• в электрощитке присутствует нулевая (N) и заземляющая (PE) шина;
• после счетчика фазный провод с красной изоляцией заходит в автомат УЗО, а с него отходит к питающей розетке стиральной машинки;
• для подключения используется только специальная розетка и медные провода сечением 1 мм на каждые 2 кВт мощности;
• N нулевой/синий и L фазный/синий провода подключаются к штырькам, а PE заземляющий/желто-зеленый соединяется с контактной площадкой штепселя.

[stextbox id=»alert»]По правилам техники безопасности работа без заземления стиральной машины во влажном помещении (ванной комнате, санузле) не допускается. При работе в «мокрой зоне» необходимо установить влагозащитную розетку со степенью защиты IP44. [/stextbox]

В частном доме

Создать надежное заземление в частном доме можно, проложив многожильный кабель от электрощитка к розетке электроприемника по системе заземления TN-С-S . При использовании системы ТТ все группы электропроводки оснащаются УЗО с уставкой 10–30 мА. В случае, если проводка выполнена по стандартам советского периода TN-C по двухпроводной схеме, допускавшего отсутствие заземляющего провода, проводник РЕ от заземляющей шины пробрасывается отдельно. Это менее эстетичный, чем в первом случае, но надежный вариант. Наличие собственной придомовой территории позволяет также создать дополнительно заземляющий контур при отсутствии шины «земля», описание которого будет представлено в следующем разделе.

Предварительно следует убедиться в необходимости установки заземления или действенности существующего, делается это при помощи измерительного прибора.

Для замера используется мультиметр, установленный в режим измерения напряжения, а «землей» будет служить рука. Один щуп прибора надо зажать пальцами, а другим прикоснуться к любой металлической части в конструкции стиральной машинки. Если прибор покажет «0», устройство заземлено, если 100–110 В, то соединение с заземляющим контуром отсутствует – необходимо организовать систему уравнивания потенциалов с «землей».

Как сделать заземление стиральной машины своими руками: все способы

Система заземления включает заземляющий контур с заземляющим проводником и разводку к электроприемникам, в том числе, стиральную машинку в помещении объекта.

Заземляющий контур

При отсутствии главной заземляющей шины, на электрощит можно подать «землю» от заземляющего устройства, собранного собственными руками во дворе дома. Обеспечит сопротивление растеканию тока в грунте около 30 Ом заземляющий контур, располагаемый не ближе 1,0 м от стены с самой влажной стороны строения:

1. Вырываем траншею в форме равностороннего треугольника с длиной сторон 3 м, глубиной 1м, шириной 50–70 см для заземлителя. Дополнительно роем канавку глубиной 0,8 м от траншеи до электросчетчика для подвода заземляющего проводника.
2. Забиваем в вершины треугольника стальные уголки 40х40х5 мм длиной 3 м, не доходя до дна траншеи 15–20 см.
3. Привариваем сваркой по периметру к торчащим из земли электродам стальные полосы 40х4 мм.
4. Выбранный по длине расстояния до электрощитка стальной прут Ø 10, выступающий в роли заземляющего проводника, привариваем одним концом к заземлителю.
5. На другой конец прута привариваем болт крепления М6 для подключения к шине РЕ электрощитка.
6. Заземляющий проводник укладываем в канавку и вместе с траншеей засыпаем грунтом.

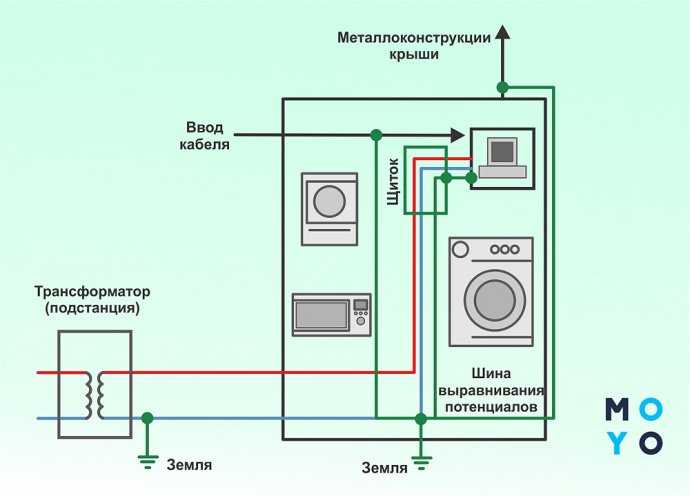

Разводка системы выравнивания потенциалов

Обустройство своими руками системы выравнивания потенциалов в доме или квартире заключается в полной реконструкции питающей сети с заменой 2 жильного провода L, N на 3 жильный аналог. Менее затратный вариант предусматривает проброс от заземляющей шины к электроточкам одного провода РЕ.

Заземление корпуса стирального агрегата

Если модернизация электропроводки с переходом на систему заземления TN-S затягивается, а эксплуатировать стиральную машинку необходимо, можно сделать индивидуальное подключение электроприбора. Одинарный провод с медной жилой Ø 2,0–2,5 мм соединяем с РЕ земляной шиной электрощитка, далее пробрасываем к розетке, заводим под стакан и соединяем с защитной клеммой.

 Опасные варианты заземления

Существует несколько способов заземления которыми не стоит прибегать, если не уверены, что сделаете все правильно.

Заземление дедовским способом

Самый простой способ создать заземление – это подсоединить один конец провода к корпусу стиральной машинки с помощью болта на задней стенке.

Второй конец провода прикрутить к водопроводной или отопительной трубе, зачистив место контакта. Подобный способ действенный и вполне работоспособный, но имеет свои недостатки:

• он небезопасен – даже соседи, прикоснувшись к стояку, могут «почувствовать» на себе действие электрического тока;
• использование труб в роли проводников заземления стимулирует разрушительные процессы, на стенках интенсивно образуются трещины, что может привести к затоплению объекта.

Такой вариант решения проблемы является запрещенным правилами электробезопасности.

Соединение с нулем в розетке

[stextbox id=»alert»]В целях экономии некоторые электрики не пробрасывают провод PE от заземляющей шины, а закорачивают с проводом N проводники перемычкой непосредственно в розетке, делать это запрещено! [/stextbox]

Система заземления соединяет корпус стиральной машинки с «землей», позволяет уберечь от поломки «электронную начинку» изделий.

Благодаря нормализации работы сетевого ВЧ фильтра по цепи «корпус» → «земля», предусмотренной производителями изделий. И обезопасить пользователей, что актуально при эксплуатации агрегата во влажном помещении.

В случае нарушения изоляции проводки стиральной машины, на корпусе может оказаться 220 В, так что одного прикосновения достаточно, чтобы человека хорошенько потрясло, а это вообще прямая угроза здоровью и жизни.

Кроме того, заземление поможет при скачках напряжении и при попадании заряда молнии в трансформатор или антенну на крыше здания. Вот почему грамотное подключение стиральной машины с заземлением необходимо — это безопасность для вас и вашей техники.

Полезное видео

Заземление стиральной машины своими руками: видео, схема, способы

У вас возникла ситуация, когда стиральная машина электрическая или вы просто решили поинтересоваться всеми нюансами подключения перед установкой оборудования? В этой статье мы решили рассмотреть один очень важный вопрос, который напрямую касается подключения машин для стирки вещей – как сделать заземление стиральной машины своими руками. Далее мы рассмотрим основные способы организации защиты, а также преимущества и недостатки каждого из них.

• Чем опасно отсутствие заземления
• Как решить проблему

Чем опасно отсутствие заземления

С появлением в частном доме или квартире такой необходимой вещи, как стиральная машина, в первую очередь необходимо позаботиться о ее безопасной эксплуатации. Потому что при неправильном подключении можно получить значительный удар током, коснувшись корпуса стиральной машины или испортив чувствительную электронику, которую потом очень сложно починить.

Дело в том, что современные бытовые приборы рассчитаны на трехпроводную сеть, включающую в себя, помимо фазного и нулевого проводников, заземляющий проводник. Но, к сожалению, в старом доме или хрущевке часто можно увидеть только два проводника (фаза и ноль). Обычно стиральная машина комплектуется сетевым фильтром, который предназначен для блокировки нежелательных скачков тока с частотой, отличной от заявленных 50 Гц, и подключается к корпусу машины. При двухпроводной разводке при наличии такого фильтра на корпусе образуется остаточное напряжение 110В. Так как стиральные машины чаще всего устанавливаются в ванной комнате, риск поражения электрическим током из-за постоянной влажности только увеличивается.

Как решить проблему

Заземлить стиральную машину в квартире и доме можно несколькими способами:

• подключение корпуса к водопроводу и канализации или радиаторам;
• вывод отдельной розетки, подключенной к электрощиту с заземлением;
• создание системы уравнивания потенциалов для бытовой техники;
• подключение устройства защитного отключения;
• создание собственного контура заземления (в частных домовладениях).

Сразу стоит отметить, что первый вариант рабочий и эффективный, но имеет ряд существенных недостатков. Дело в том, что если замкнуть провод заземления на трубу с водой, то через некоторое время она вытечет наружу, рискуя затопить соседей снизу. То же самое касается радиаторов и канализационных труб. Так что от такого метода лучше отказаться.

Грамотнее будет подключиться к распределительному щитку, который есть в каждом многоквартирном доме. Можно сделать отдельную розетку для стиральной машины, протянув из щитка трехжильный провод. Ошибки в этом случае могут заключаться в том, что люди часто путают понятия заземления и рабочего нуля. Не заземляйте провод заземления на ноль. Здесь главное не перепутать и подключить каждую жилу к соответствующей шине, иначе можно получить короткое замыкание со всеми вытекающими последствиями. Как вариант можно кинуть медный провод только от шины заземления и железно “посадить” его на корпус стиральной машины. Но первый вариант более эстетичен и правилен.

При использовании защитного автоматического отключения питания должна быть реализована основная система уравнивания потенциалов в соответствии с 1.7.82 ПУЭ, а при необходимости – дополнительная система уравнивания потенциалов в соответствии с 1. 7.83 ПУЭ (см. гл. 1.7 ПУЭ).

Принцип действия систем уравнивания потенциалов заключается в том, что корпуса всех металлических бытовых электроприборов и узлов, в том числе и стиральной машины, соединяются между собой токопроводящими проводниками. В этом случае потенциал распределяется между ними равномерно и по принципу наименьшего сопротивления будет проходить через тело человека. Эта схема достаточно проста и может быть выполнена самостоятельно.

Также выходом из ситуации при отсутствии заземления или если двухжильный провод может служить подключением так называемых УЗО, т.е. устройств защитного отключения. Принцип его действия основан на более высокой чувствительности к токам утечки и более быстром срабатывании по сравнению с автоматическими выключателями. Это устройство спасло множество жизней. Так как при пробое на корпусе машины УЗО регистрирует изменение величины токов в фазном и нулевом проводниках, а также за счет изменения наведенных магнитных потоков в сердечнике, оно сразу же срабатывает.

Этот вариант в настоящее время является наиболее распространенным и безопасным среди всех вышеперечисленных. Кроме того, он полностью соответствует всем требованиям и правилам электробезопасности.

В том случае, если вы хотите заземлить не только машинку, но и частный дом, в котором имеется двухпроводная электрическая цепь, вам необходимо составить собственную схему, к которой можно подключить заземляющий проводник и протянуть его к вводному щиту. Для этого вам потребуется вырыть возле дома канаву в виде равностороннего треугольника, каждая сторона которого должна быть не менее трех метров в длину и около пятидесяти см в глубину. Одна из вершин должна быть направлена ​​в сторону дома, как показано на фото ниже:

Затем по верхушкам в землю забиваются металлические штыри длиной по 3 м, которые свариваются между собой металлической полосой. После этого из получившейся цепи нужно вырыть канавку под кабель, который соединяется с ним и идет к щитку.

Естественно, все это нужно засыпать грунтом. Вот, собственно, заземление частного дома и сделано.

Напоследок рекомендуем посмотреть видео, где наглядно показано, в чем опасность, когда стиральная машина не заземлена:

В заключение хотелось бы отметить, что заземление стиральной машины можно сделать своими руками (при условии, что они растут из нужных мест), благо в интернете есть много фото и видео на эту тему . Однако все же нужно помнить, что электрический ток не прощает невнимательности. Поэтому, если есть сомнения, лучше обратиться к специалисту.

Полезно будет прочитать:

• Как подключить стиральную машину
• Как выбрать УЗО для квартиры
• Причины поражения электрическим током

Опубликовано: 14. 04.2017 Обновлено: 16.09.2019 Пока без коментариев

Что такое заземление и почему оно обязательно?

30

мая 2018

Без комментариев

В Технические советы

Стивен Розьерс

Прежде чем начать использовать новую электрическую установку, ее необходимо проверить. Инспектор тщательно проверяет, все ли соответствует требованиям безопасности. Вы можете найти их в Общем руководстве по электроприборам.

Одним из условий, изложенных в Руководстве по электрооборудованию и приборам, является заземление. Но что такое это заземление и для чего оно используется? Мы дадим вам все ответы в этой статье.

Что такое заземление?

Заземление представляет собой металлический проводник, который соединяет все электроприборы и отводит ток утечки на землю вокруг дома. Он является неотъемлемой частью каждой установки, поскольку это заземление предотвращает поражение электрическим током . Когда происходит ошибочная изоляция, переключатель дифференцирования автоматически отключает питание.

Например: Когда вы передвигали стиральную машину, кабель был сильно поврежден. Силовые провода видны и находятся в непосредственном контакте с металлическим корпусом прибора. Если бы вы прикоснулись к стиральной машине, вас бы ударило током. Если только у вас нет заземления. Это заземление направит электрический ток на землю и таким образом предотвратит трагические происшествия.

Заземляющий провод можно узнать по желто-зеленой изоляции.

Заземление для новых построек

Для новой постройки с фундаментами глубиной не менее 60 см применяют контур заземления . Это медный проводник диаметром 35 мм² на дне паза фундамента. Этот провод ни при каких обстоятельствах не может касаться стен фундамента, поэтому его необходимо засыпать землей. Концы остаются свободными и открытыми. Их обычно соединяют на высоте заземляющего выключателя.

Заземление для уже существующих зданий

В некоторых старых зданиях еще нет заземления или оно неисправно. Здесь нельзя размещать заземляющий контур. К счастью, есть другое решение: вы можете предоставить один или несколько заземляющих стержней (держите их на расстоянии не менее 3 метров друг от друга). Эти металлические штыри забиваются в землю на 80 см и подключаются к электроустановке с помощью заземляющих проводников. Заземляющий проводник соединяет заземляющий электрод с заземляющим выключателем и основным заземляющим зажимом. Сечение этого проводника составляет минимум 16 мм², если он оснащен желто-зеленым изолятором, или 25 мм², если он не изолирован.

Другие компоненты

Помимо заземляющего контура или заземляющих электродов, нам все еще нужен заземляющий проводник , который соединяет все с главной заземляющей шиной. Этот заземляющий проводник имеет диаметр не менее 16 мм². Также не забудьте предоставить заземляющий размыкатель для проверки сопротивления. Сопротивление не должно превышать 30 Ом.

Пример прерывателя заземления. Источник фото

Для каких элементов необходимо заземление?

В вашем доме есть различные элементы, которые нуждаются в заземлении, начиная с розетки и световые точки  Вы можете узнать защитный проводник по желто-зеленой изоляции. Он должен иметь тот же диаметр, что и фазный провод.

Кроме того, некоторые металлические компоненты защищены от опасного напряжения. Для этого используются эквипотенциальные соединения. В основном их можно разделить на два вида:

1. Главные эквипотенциальные соединения : для магистральных линий газа, воды и центрального отопления. Желто-зеленые провода сечением не менее 6 мм².
2. Дополнительные эквипотенциальные соединения : для металлических конструкций ванной комнаты (ванна, слив и т.
