Обрешетка для беседки своими руками из реек деревянных: пошаговая инструкция zdorpoc.ru

Обрешетка для беседки: Делаем своими руками из рейки строганной деревянной +Фото и Видео

Обрешетка для беседки своими руками. При выезде на дачный участок хочется, чтобы пребывания там было максимально комфортным и уютным. Но всегда этому способствуют погодные условия. Чтобы никоим образом не зависеть от погодных условий, а именно от летнего зноя или ливня, нужно придумать способ защиты. Для этого на даче устанавливают беседку.

Так как в последнее время все стараются создать оригинальные места отдыха на лоне природы, появилось много разновидностей летних беседок из всевозможных материалов. Сделать выбор нетрудно, а вот выбрать что-то стоящее по своим финансам иногда вызывает трудности.

Если вы хотите сделать беседку, вам стоит ознакомиться с этой статьей.

Разновидности и их особенности каркасов

Сделать каркас, а точнее собрать его, не составит труда. Другое ли дело, когда нужно украсить беседку просо и со вкусом. Самый простой способ – это сделать деревянную обрешетку для беседки. Она будет служить и ограждением, и будет как элемент украшения. Хотя элемент сам по себе простой, но в то же время беседка приобретет оконченный вид. Сделать своими руками обрешетку для беседки несложно, поэтому попробовать стоит.

Важно! Для начала определитесь с материалом, из которого вы сделаете обрешетку, а уже после можно задействовать фантазию и воображение.

Легкие, аккуратные решетчатые обрешетки выглядят красиво и изящно, и не будут загораживать свет, а значит, можно разместить их по всему периметру. Такие парапеты состоят из двух рам, которые держат конструкцию, а между ними есть вставки из реек, сложенный крест-накрест.

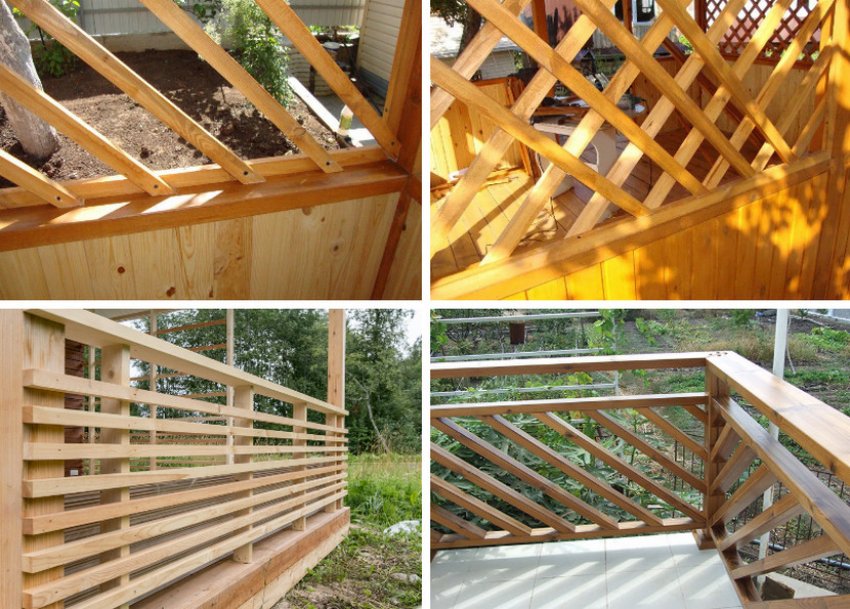

Различными способами при сочетании планок и оформлении фигур можно сделать разные виды деревянных обрешеток для беседки:

• Открытого/закрытого типа.
• С соединением «паз в паз».
• С планками, уложенными крест-накрест.

Создаем каркас для беседки

Местоположение

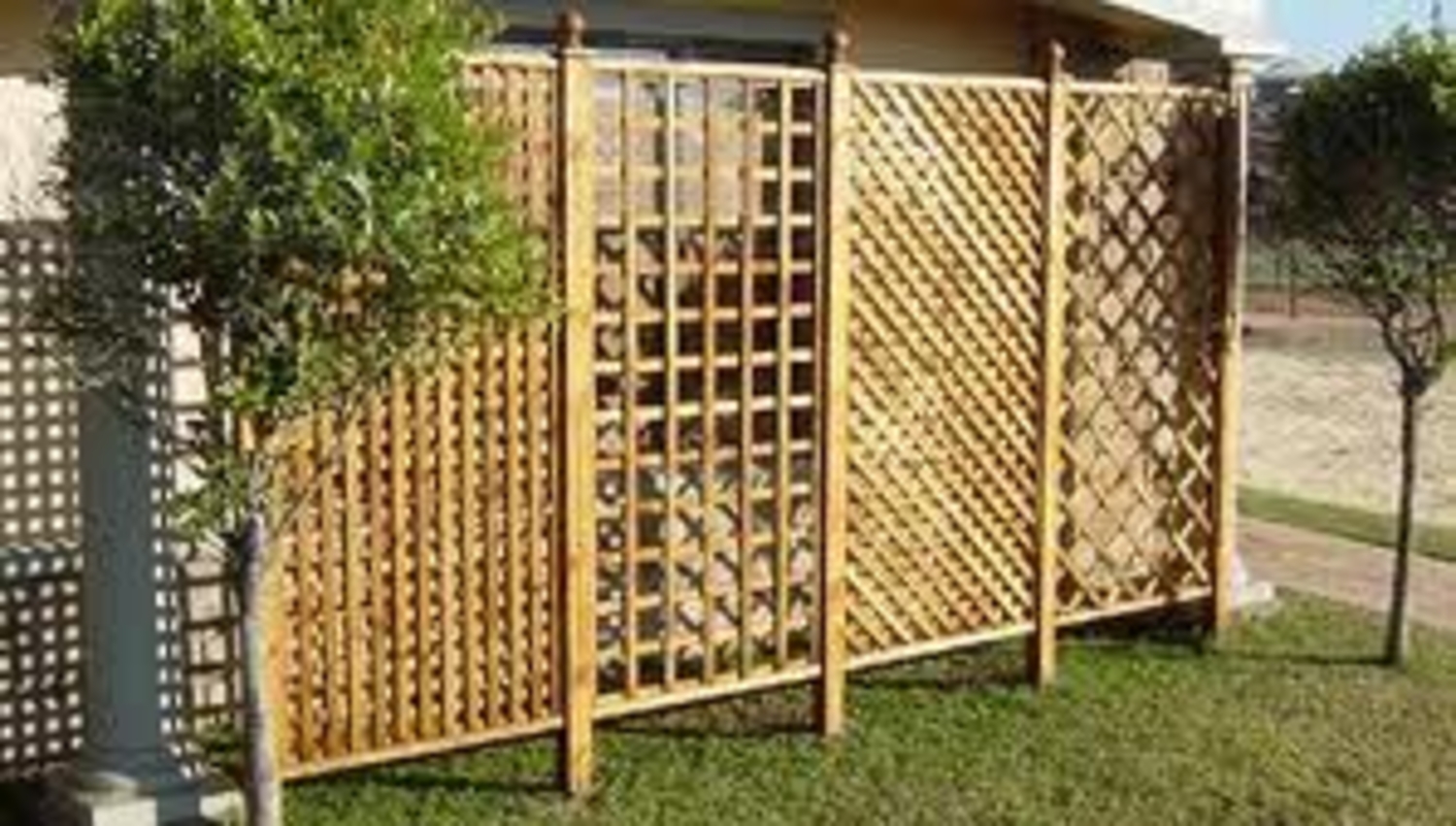

При использовании различных способов набивания планок одной на другую можно получить следующие рисунки:

• В форме диагонали.
• В форме прямоугольника.

Достаточно красивый рисунок может получить, если перекрещивать узкие планки. Для лучшего эффекта можно выпилить интересные узоры в виде волн или зубцов. При их выполнении по краям планок вы получите неповторимый дизайн. Если вы не можете сделать узоры из-за того, что нет необходимых инструментов, это можно предоставить столяру. При желании готовые узоры можно купить в магазине.

Материалы и приспособления

Для создания обрешетки для беседки рекомендуют использовать несколько сортов дерева. Следует оставить выбор на том виде, который прочный, надежный, и в то же время легкий в работе, а также немаловажной является и финансовая сторона вопроса.

1. Сосна обладает отличной гибкостью и хорошо переносит все условия климата.
2. Дуб популярен за счет прекрасной текстуры и прочности.
3. Лиственницапроста в обработке и является самым долговечным материалом.
4. Ясень по прочности не хуже дуба, светлого оттенка.
5. Береза самая удобная древесина при обработке, но все же уступает остальным видам дерева по прочности и стойкости.
6. Бук очень красив, имеет розоватый оттенок, гибкую структуру и является ударопрочным.

Среди всех перечисленных видов отметим бук, дуб и лиственницу как самые лучшие варианты, но в свою очередь они самые дорогие. Дальше по уменьшению цены идет ясень, а после береза и сосна. Если финансы поют романсы, но очень хочется сделать красивую беседку, то лучшего варианта, чем сосна, вы не найдете. Береза не самый лучший вариант – при дешевизне она быстро и легко разрушается, начинает гнить от температурных перепадов, а также от воздействия грибка и бактерий.

Итак, первый шаг выполнен, и вы определились с типом древесины. Второй шаг – подбор инструментов. Набор зависит от того, какой вид обрешетки для беседки своими руками вы хотите сделать.

Если это простая модель, потребуются деревянные бруски размером 2.5*4 см., планки 2*1 см, шуруповерт и саморезы, молоток и гвозди, электрический лобзик (можно использовать пилу), красящие материалы и пропитка, водостойкий клей по дереву, линейка, москитная сетка.

Стоит пытаться сделать сложную модель стоит лишь тем, у кого уже есть определенные навыки работы с деревом и опыт. Но в этом случае вам потребуется еще и фрезерный станок, столярный стол, циркулярная пила, абразивы, рейсмус.

Как сделать обрешетку для беседки?

Давайте подробнее рассмотрим все этапы изготовления обрешетки.

Делаем раму

Идеальный рабочий материал – это брусочек размером 2*4. 5 см. Он не массивный, выглядит как воздушный, а это благотворно сказывается на эстетичности в отличие от создания рамы из более массивных и больших брусков. Если вы планируете делать обрешетку небольшого размера, вам хватит планок 2*1 см.

Фиксация рамы в полноценное изделие осуществляется:

• Пропиливанием пазов.
• В «шип».
• При помощи металлических креплений (саморезы, гвозди).
• Использование вставной рейки.

Самый надежный способ, это крепить «в шип», хотя для этого потребуются некоторые навыки плотника. На концах можно сделать пазы и соединить их клемм. Чтобы закрепить все как можно лучше, вбейте в углы небольшие гвоздики, но предварительно нужно отрезать шляпки, и тогда они не будут портить внешний вид.

Во втором случае бруски запиливаем под углом в 45 градусов, и заранее делаем пазы, а после в них вставляем дополнительную рейку, чтобы все скрепить. Все фиксируем клеем и гвоздями без шляпок.

Когда основная рама будет собрана, можно приступать к выполнению фальцетов, но предварительно нужно сделать пазы или прибить рейки того же вида, что и на обрешетке. Делать пазы лучше на станке, так как при обработке вручную не всегда получается добиться нужной точности. Чтобы упростить работу, набейте планки лицом к раме и спилите углы. Это даст возможность закрыть концы обрешетки, и таким образом, сделать конструкцию еще красивее. Но в случае, когда концы входят в закрытые проемы, фальцы не требуются. Каждая решетка состоит из двух одинаковых рам.

Если для изготовления обрешетки для беседки вы выбрали прямоугольное пересечение, планки нужно прибивать на две половинки по-разному – по горизонтали и по вертикали. Сделать необычную ромбическую решетку можно, если расположить планки по диагонали. Так между ними и рамой будет угол в 45 градусов. Во избежание зазоров нанесите на раму метки, разложите планки на одинаковом друг от друга расстоянии. Эта работу требует кропотливости и внимания. Когда планки зафиксированы, лишние концы нужно срезать пилочкой-ножовкой или электрическим лобзиком. Аналогичные действия выполняем и для второй части рамы.

Готовые элементы накладываются друг на друга зеркально. Таким образом, получаем форму ромба. Важно до фиксации частей рамы прикрепит москитную сетку, которая защитить от надоедливых насекомых. После оба основания фиксируем клеем и саморезами по углам. Для надежности прибивайте на равных промежутках гвоздики без шляпок.

А вот изготовить цельную решетку намного сложнее. Для создания пазов потребуется скрепление планок в каркас. Здесь пригодятся те инструменты, о которых мы говорили выше.

В планках проработайте пазы на половину толщины. После проработки зачистите наждачкой и подгоните друг под друга. Для облегчения труда можно использовать шаблон из фанеры и брусков. Готовый шаблон устанавливаете с припуском в 0.1 см по отношению к толщине планки. Все детали из дерева обработайте рейсмусом.

Теперь, когда у вас есть готовые планки, их легко собирать, нужно лишь вставлять пазы. Так у нас получится решетка. Обычно между планками делают расстояние в 5 см. если конструкция предназначена для всей стены беседки, то допустимо расстояние и в 10 см. Осталось лишь выровнять заготовку и закрепит в раме.

Способ «потайной»

Это достаточно интересный способ создания обрешетки для беседки своими руками, но он считается трудоемким и для его использования требуются базовые навыки владения инструментом и деревом. В этом случае рейки не будут накладываться друг на друга, они будут втапливаться.

Пошаговая инструкция:

• Разместите рейки по дизайну решетки в ромбическом или квадратном виде.
• На каждой планке отдельно сделайте от руки разметку (можно сделать и на станке).
• Вставьте планки друг в друга – так вы добьетесь эффекта сплошного полотна в виде квадрата или ромба. Такие решетки особенно изысканные.

Преимуществами этого способа считается получение невероятного результата и отсутствие необходимости изготовления второй рамы.

Дизайн и оформление

Готовая решетка уже является украшением дачного участка, но если вы хотите улучшить уже имеющийся результат, вам помогут вьющиеся растения и краски. Древесина обладает уникальной, неповторимой структурой. Она уже имеет украшение в виде природного узора, который нужно лишь выделить при помощи пропитки или лака для дерева. Помимо этого, эти составы обладают защитными свойствами.

Есть много узоров и форм деревянных обрешеток для беседки, к примеру, диагональные. Это самый красивый дизайн из всех возможных, но в этом случае остекление невозможно. Прямоугольная форма больше напоминает обычное окно, но с крупными ячейками для стекла. А еще обрешетка может быть узорчатой, правда, без должного опыта работы вы не сможете самостоятельно сделать такую красоту.

Есть еще один вариант создания двойных ромбов: расположить рейки посередине рамы чаще, чем по края, и получается красивый узор. Не хуже смотрятся и двойные деревянные сетки. Кстати, на краях реек можно вырезать зубчики, и они будут смотреться как кружево, особенно, если вы умеете делать мелкие зубцы.

В конце покройте беседку лаком. Вы можете поэкспериментировать и окрасить готовую конструкцию, но в таком случае прислушайтесь к совету дизайнеров и используйте белую краску, что создаст неповторимый стиль и подчеркнет красоту изделия. Но если вы верно определились с другом цветом, беседка будет выглядеть не менее удачно.

Для красоты можно посадить рядом ползучие растение, к примеру, лимонник, домашний/дикий виноград, вьющиеся розы, декоративный плющ. Уже спустя пару лет они оплетут беседку по решетке, и затенят ее от палящих солнечных лучей. Так вы сможете наслаждаться прохладой в летний зной и прекрасным ароматом растений.

Уход за деревом

Желательно заняться этими процедурами еще до того, как вы начнете собирать конструкцию. Речь идет о пропитке рам и решеток, обработке антисептикам и по желанию краской. Окрашивать раму тоже лучше до того, как вы будете крепить решетки на место. Если окрашивать готовые конструкции, то велика вероятность того, что некоторые места останутся не прокрашенными. Это сделает состояние беседки хуже.

Долговечность тоже пострадает из-за того, что не все будет защищено. На данный момент на строительном рынке есть много видов антисептиков, благодаря которым можно сохранить цвет узоры. Ими можно пользоваться и перед тем, как вы начнете окрашивать обрешетки для беседки.

Заключение

Сделать обрешетки для беседки своими руками достаточно просто, особенно, если вы выбрали простые виды конструкций. Это будет отличное украшение, так как оно будет сделано своими руками и с любовью. Таким же способом можно украсить и веранду.

Помимо удовольствия от проделанной работы, каждый мастер сможет сберечь часть семейного бюджета, которой предназначался для оплаты услуг мастера.

Как сделать обрешетку для беседки своими руками

Просто построить беседку во дворе не составит особого труда. Но она должна стоять не только для галочки, но и приносить эстетическое удовольствие, ведь основным ее предназначением является возможность провести время с близкими людьми или побыть одному, обдумывая глубины.

В этом случае незаменимым элементом для беседки является обрешетка. Она может быть выполнена различными способами. Один из них будет рассмотрен в статье.

Почему обрешетка нужна

Изготовление обрешетки для беседки сложно назвать нетривиальной задачей. Процесс требует аккуратности и внимательности. Конструкция обрешетки позволяет придать строению завершенный вид, убрав большие проемы.

При этом обрешетка предоставляет более высокий уровень приватности, закрывая посетителей от посторонних взглядов соседей или прохожих. Ткань не сможет заменить обрешетку, т. к. последняя не препятствует притоку свежего воздуха.

В солнечный день обрешетка внесет больше комфорта внутрь беседки, частично затенив площадь. На решетку проще монтировать антимоскитную, которая станет защитой от назойливых комаров. Кроме того, такое дополнение к беседке прекрасно подходит для вьющихся растений, которые могут свободно оплетать конструкцию.

Из чего сделать

Кто-то предпочитает, чтобы обрешетка была выполнена из металла, но такая конструкция получается довольно громоздкой и отбирает всю легкость у беседки. Именно поэтому ее проще изготовить из древесины, кроме того, именно такой вариант легко сделать своими руками. В качестве основы может использоваться дуб.

Древесина этого растения имеет высокую прочность, а также долговечность. Ее можно покрыть морилкой, чтобы придать особый оттенок. Но для неопытного столяра дуб может представлять проблему, т. к. его обработка требует особой сноровки.

По прочности дубу не уступает лиственница. Но древесина этого растения более податлива к обработке, поэтому является прекрасным вариантом для обрешетки. Еще одним преимуществом именно такой древесины является ее устойчивость к влаге.

Благодаря высокой плотности древесины влага не способна проникнуть в толщу и вызвать процессы гниения. Еще одним вариантом для сооружения такой конструкции служит ясень. Он в определенной степени впитал в себя все преимущества двух других вариантов и его внешний вид будет радовать владельца.

В некоторых местностях легко раздобыть древесину бука. Изюминкой древесины является розоватый оттенок, который не может не притягивать взгляд. Древесина этого растения неплохо обрабатывается, но без отделки прослужит недолго. При постоянном воздействии влажного воздуха отличной основой для обрешетки будет древесина хвойных пород.

В толще содержится значительное количество смол, которые обладают водоотталкивающим эффектом. Кроме того, такая древесина наполнит помещение приятным ароматом.

Подготовительный этап

Задачей подготовительного этапа является сбор необходимых инструментов и материалов. Для качественного завершения задачи понадобятся:

• рулетка;
• карандаш;
• стамеска;
• саморезы или гвозди;
• клей для древесины;
• угольник;
• антисептический состав;
• лакокрасочное покрытие;
• ножовка.

Первым делом необходимо произвести замер пространства, которое будет закрыто обрешеткой. Полученные значения переносятся на листок бумаги. Желательно выполнить схематический рисунок беседки, чтобы было понятно, как тот или иной узор будет смотреться на конкретном строении. Далее необходимо выбрать способ размещения планок на обрешетке. Существует несколько вариантов, основными из которых являются:

• диагональные рейки;
• прямые рейки;
• шиврон;
• мельница.

Визуально эти конструкции из древесины можно оценить по иллюстрации выше. Самым распространенным является первый вариант обрешетки. Благодаря диагональному размещению планок в местах их пересечения образуются ромбовидные отверстия, которые придают конструкции приятный внешний вид. Недостатком такого варианта является определенная сложность при выдержке угла, а также невозможность остекления. Кроме того, к такой обрешетке хуже цепляются вьющиеся растения.

Прямоугольный вариант обрешетки для беседки будет одним из самых простых, который может изготовить неопытный мастер. Планки располагаются под прямым углом, а размер ячеек легко варьировать количеством элементов. В некоторых случаях предусматривается остекление конструкции. Такой вариант прекрасно подходит при желании выращивать дикий виноград. Третий и четвертый варианты будут прекрасно смотреться на беседках, которые выполнены по образцу, позаимствованному у восточных народов.

Подготовка рамы

Любое строительство начинается с фундамента или основы. Такой основой для обрешетки служит рама из древесины. Предварительно согласно размерам на чертежах необходимо подготовить бруски для обрешетки, просто обрезав их до требуемых размеров. Соединение производится шиповым методом. Для его изготовления потребуется стамеска, ножовка и карандаш с рулеткой. В двух брусках древесины делается паз. Его глубина должна быть равна ширине бруска. В двух других с двух торцов делается выступ или шип, который должен плотно входить в подготовленный паз. Дополнительно в древесине сверлится отверстие, в которое вставляется шкант. Его задачей является укрепление всей конструкции.

Перед сборкой все взаимодействующие детали из древесины промазываются столярным клеем. Далее потребуется угольник, который поможет выдержать прямые углы у деревянной рамы для обрешетки. Вместо шканта, можно использовать саморезы по дереву или гвозди. В первом случае лучше предварительно просверлить отверстия с меньшим диаметром, чем саморез, и только потом вкручивать их. Это предотвратит появление трещин в древесине рамы.

Совет! Вместо шипового соединения рамы для обрешетки, можно пойти более простым путем. В этом случае каждый торец элементов рамы срезается под углом в 45 градусов. Помочь в этом поможет стусло. После этого можно соединить элементы гвоздями и клеем. Если запланирована реализация обрешетка с диагональным расположением планок, тогда понадобится двойное количество рам, т. к. сами планки обрешетки размещаются между ними. При этом размер парных рам должен быть идентичным.

Процесс сборки

Для простоты сборки диагонального рисунка обрешетки можно изготовить два шаблона, как показано на фото выше. Они представляют собой небольшие обрезки планок одинакового размера. Первая рама располагается на ровной поверхности и фиксируется к ней струбцинами. Торцы планок для рамы необязательно должны быть сразу обрезаны под угол в 45 градусов. Будет проще, если они при сборке будут немного выступать за пределы рамы обрешетки.

Первый элемент выставляется с помощью инструмента, которым можно отложить 45 градусов. Все последующие размещаются посредством подготовленных шаблонов. Рейки прибиваются к раме небольшими гвоздиками. Дополнительно их можно проклеить, чтобы обрешетка обладала большей прочностью. Выступающие части срезаются по периметру рамы, что автоматически сделает торцы под 45 градусов. Готовая конструкция покрывается несколькими слоями лака. После этого можно зафиксировать вторую раму на обрешетку.

Каждый элемент обрешетки изготавливается по приведенному алгоритму. При сборке необходимо правильно подобрать длину гвоздей. Они не должны выступать за пределы рамы обрешетки после забивания. Если такое произошло, то острие нужно ликвидировать кусачками, а место пробоя замазать олифой, чтобы оно не стало очагом развития процессов гниения. По готовности все модули обрешетки устанавливаются на свое место и фиксируются саморезами или гвоздями. Процесс монтажа можно посмотреть в видео ниже.

Как видно, обрешетка является отличным дополнением для беседки. Есть вариант обрешетки, который изготавливается с запилом. В этом случае в местах пересечения планок обрешетки делаются запилы в половину толщины планки. Это позволяет соединить их таким образом, чтобы конструкция получилась монолитной. Чаще всего элементы садятся на клей, т. к. гвозди будут смотреться неаккуратно. Во время изготовления и сборки модулей необходимо использовать средства индивидуальной защиты в виде перчаток и очков.

Декоративная решётка из дерева для беседки своими руками: варианты, фото, видео

Деревянная решётка (декоративная обрешётка из реек или шпалер) — это прекрасный способ украсить и частично защитить беседку от влияния погоды.

Существует несколько вариантов изготовления декоративной обрешётки, в данной статье представлена как простая конструкция, так и сложная. В зависимости от финансовых возможностей, имеющегося материала и желания выбирайте тот вариант, который наиболее вас устроит.

Первый способ — изготовление решётки и крепление к беседке

Самый простой вариант — использование деревянных реек, которые прибиваются к раме на гвозди, после чего вся конструкция крепится к беседке. Готовая решетка выглядит следующим образом:

Изготовление рамы

В первую очередь необходимо изготовить раму, на которую будут крепиться рейки. Для хорошего крепления рекомендуется использовать материал толще деревянных планок, например, брус 20×45 мм. Если такой возможности нет, то сами рейки могут быть рамой. Главное — крепление, на этом этапе возникают проблемы.

Крепления в раме могут быть выполнены разными способами:

• Срез под 45 градусов и фиксация на гвозди (самый простой, но ненадежный вариант).
• Соединение в шип, в обло, «ласточкин хвост» и тому подобное (надежный, но сложный в исполнении).

После изготовления первой рамы нужно будет сделать еще одну. Она устанавливается поверх построенной решётки с обратной стороны, чтобы скрыть все обрезанные углы реек.

Крепление реек к раме

Так как мы рассматриваем самый просто способ, то будем использовать гвозди. Рейки устанавливаются под углом к раме с одинаковым шагом между ними (на фото представлен шаг 10 см), затем прибиваются к раме с двух сторон, а остатки дерева отрезаются.

Второй вариант — установка реек в окне беседки

Если в первом варианте решётка изготавливалась заранее, то в данном случае рейки сразу же крепятся к окну под углом 45 градусов.

Прежде чем обшивать беседку, необходимо произвести вычисления длины материала. Самым сложным здесь являются расчёты — необходимо четко вымерить размеры, чтобы расстояния в ячейках было одинаковым и вся «картинка» смотрелась симметрично.

Решётка крепится на саморезы под углом 45 градусов к окну, после чего сами рейки также скрепляются между собой. Щели в местах соединений можно скрыть декоративным плинтусом.

Данный вариант подойдет в том случае, если в беседке ровные окна, которые позволят прикрепить к себе деревянные бруски без дополнительной обработки.

На видео выше показана пошаговая инструкция о реализации данного варианта. Данное видео не так динамично, как следующее (хотя там и способ более профессиональный), но очень хорошо показывает суть и понимание метода.

Третий вариант — решётка «паз в паз»

Данный способ является профессиональным, без ручного фрезера и циркулярной пилы осуществить его будет невозможно. Если у вас есть доступ к деревообрабатывающему инструменту, тогда можно будет профессионально подойти к вопросу и исполнить данный вариант.

Полностью весь процесс представлен на видео ниже (с профессиональной озвучкой). Сергей Нейман показал собственный кондуктор, который поможет вам реализовать подобную обрешётку своими руками.

Изготовление планок

Для изготовления планок нам понадобится довольно толстая доска, в которой с помощью ручного фрезера выпиливаются пазы.

Готовая доска с пазами распиливается на циркулярной пиле. В итоге получаются идентичные планки, которые в дальнейшем и будут решётками в беседке.

Крепление планок

В отличие от прошлых вариантов, здесь для крепления планок друг к другу используется клей. Изначально вся конструкция собирается «паз в паз» под углом 45 градусов, далее каждая планка вытаскивается, после чего наносится клей и затем уже приклеивается. Работа монотонная, но результат получается превосходным.

После крепления планок друг к другу изготавливается рама, которая крепится к обрешётке. Готовая обрешётка покрывается лаком, после чего может быть использована для украшения беседки.

Варианты декоративных решёток в беседках

Изготовление обрешётки своими руками — процесс далеко не самый сложный, доступный большинству дачникам-любителям. Чаще всего на выходе получается обычный рисунок под углом 45 градусов.

Если подойти к этому вопросу профессионально, то можно реализовать уникальные решётки, которые украсят вашу беседку именно так, как вы хотите. Я предлагаю подборку фотографий различных вариантов, которые послужат идеей для вашей беседки либо просто порадуют глаз и удивят.

Создание деревянных решеток для украшения простых беседок

Строитель 6 разряда

Выбор материала

В первую очередь необходимо выбрать подходящий сорт дерева. Для создания декоративных решеток чаще всего используют:

1. Ясень. Красив, прочен и устойчив к неблагоприятным воздействиям внешней среды. Хорошо поддается обработке. Многие считают его идеальным выбором.
2. Дуб. Прочен и долговечен, хорошо гнется, привлекательно выглядит. Однако это очень твердый материал, для работы с которым нужен опыт.
3. Сосна. Эстетична, долговечна, податлива. К преимуществам относится приятный хвойный аромат и дезинфицирующие качества.
4. Лиственница. Прочная, устойчивая к сырости и гнили, долго служит.
5. Бук. Очень красиво выглядит за счет розоватого цвета, но при этом неустойчив к сырости.

В продаже есть пластиковая обрешетка, имитирующая натуральное дерево. Она выглядит не так привлекательно и менее прочна, но для быстрого создания беседки можно использовать и ее.

Видео: «Изготовление декоративной решетки»

На видео продемонстрирован процесс изготовления решетки с запилом:

Разнообразие узоров и форм

Решетки крепят на опорные столбы, поэтому чаще всего они имеют прямоугольную или квадратную формы. При этом верхняя и нижняя части этих прямоугольников могут быть изломанными или закругленными.

Узоров же существует огромное количество. Мастера нередко придумывают собственные орнаменты, в которых используют рейки разных цветов и размеров.

Из сложных узоров популярны этнические, например, выполненные в восточном стиле.

Новичку проще всего создать такие виды решеток:

1. Диагональная. Рейки крепятся под углом 45° к раме и под прямым углом друг к другу, создавая ромбовидный узор. При шаге 10 – 15 см ширма получится плотной, хорошо защищающей от солнца и при этом скрывающей внутреннюю обстановку. Обрешетка с шагом 15 – 25 см созд ас т воздушное и легкое впечатление.
2. Прямая. Рейки крепятся под прямым углом и к раме, а также друг к другу, образуя квадраты . Такой тип особенно хорошо подходит для поддержки вьющихся растений.
3. Шеврон. От основных вертикальных реек отходят боковые диагональные.
4. Мельница. Вертикальные рейки расходятся веером, соединяются горизонтальными поперечинами.

При определенных навыках разные типы решетки можно сочетать или накладывать друг на друга.

Подготовительные этапы

В первую очередь нарисуйте чертеж решетки. Для этого заранее замерьте необходимую высоту и ширину, либо определите их, отталкиваясь от чертежа самой беседки. После этого отметьте, будут ли верхний и нижний участки прямыми или фигурными.

Выберите узор и рассчитайте желательный шаг ячеек. Чтобы лучше представить результат, можно разложить перед собой несколько реек. По необходимости откорректируйте их шаг, сделав его плотнее или шире, и, наконец, замерьте полученное расстояние.

Отметьте тип и шаг обрешетки на чертеже и высчитайте необходимое количество материала.

Подготовьте инструменты. Для изготовления решетки понадобятся:

• нож или стамеска;
• ножовка с мелкими зубчиками;
• молоток;
• щипцы;
• гвозди или саморезы;
• угольник;
• рулетка;
• антисептик;
• лак;
• столярный клей.

Для обрешеток часто используют рейки сечением 1х2 см и брус 2х4,5 см, но вы можете выбрать их на свое усмотрение.

Создание рамки

В первую очередь для каждого элемента нужно сделать две рамы. Для этого используют несколько методов: «в полдерева», «в торец», «в наклад» и т. д.

Самый простой способ монтажа рамы – под углом 45°. Для этого нужно на торцах двух брусьев сделать диагональные спилы, а также убедиться, что элементы соединяются под прямым углом, и приклеить их друг к другу. Этот способ не самый надежный, и для массивных конструкций его лучше не использовать.

Более прочное соединение дает метод «в шип». Пошаговое выполнение работы в этом случае выглядит так:

1. Подготовьте отрезки бруса необходимого размера. По необходимости отшлифуйте их, обработайте антисептиками и покрасьте. Убедитесь, что сечение брусков точно совпадает.
2. Сделайте карандашную разметку, разделив каждый торец на три равные части.
3. На одном брусе отпилите боковые части торца, оставив центральную, на втором, наоборот, удалите только центральную. Соедините обе части при помощи клея.
4. Соедините подобным образом все элементы рамы.

Если шпалера нужна только для поддержания растений, рамы можно не использовать, а толстые рейки прибить непосредственно к опорным столбам.

Приступаем к сборке обрешетки.

На каждой раме отметьте места крепления реек. Они должны быть расположены параллельно и строго на одинаковом расстоянии друг от друга, если только вы не планируете создать сложный орнамент. Для разметки используйте линейку или специальный шаблон.

Не забывайте, что при прикладывании двух рам друг к другу рейки должны будут образовать пересечения в виде квадратов или ромбов. Соответственно, если вы делаете прямоугольную решетку с квадратами, на одной раме элементы должны быть расположены вертикально, на другой – горизонтально.

Закрепляйте рейки с помощью столярного клея, гвоздей или саморезов. В последнем случае сначала вкрутите болт в ненужный отрезок дерева. Если оно начнет трескаться, отверстия для соединения нужно будет просверливать заранее.

Если вы используете гвозди, следите, чтобы они не пробивали раму насквозь. Если это случилось, излишек гвоздя нужно откусить, а место соединения обработать олифой.

Рейки нужно нарезать с приспуском, так, чтобы они заходили за края рамы. Излишек обрезают после того, как закреплен последний элемент.

Готовые рамы обработайте лаком на масляной основе, дождитесь их высыхания и скрепите друг с другом саморезами или гвоздями.

Между рамами можно вложить москитную сетку – если в беседке не будет открытых участков, это обеспечит защиту от насекомых.

В финале конструкцию покрывают лаком еще раз и устанавливают на место.

Особенности конструкции с запилом

При изготовлении решетки с запилом, или «в потай» пересекающиеся рейки не накладывают друг поверх друга, а соединяют в местах пропилов, так, что они оказываются в одной плоскости. Такая конструкция выглядит изящнее, но и усилий для создания требует больше.

У каждой конструкции имеются нюансы

Ее изготавливают следующим образом:

1. Подберите широкое полотно, из которого будут изготовлены рейки. Сделайте разметку. Шаг должен равняться будущему размеру ячеек.
2. При помощи фрезера сделайте параллельные пропилы. Их глубина должна равняться половине толщины полотна, а ширина – ширине будущих реек.
3. Распустите полотно на рейки с помощью циркулярной пилы.
4. Уложите рейки на раму пазами вверх. Если вы делаете узор ромбами, вначале укладывают центральные, самые длинные элементы.
5. Уложите второй слой реек пазами вниз. Пропилы должны совпадать.
6. Спилите выходящие за раму излишки и проклейте каждый паз. Готово!

Не забывайте, что любое дерево в той или другой степени подвержено гниению и все элементы необходимо обработать антисептиками и покрыть лаком или краской.

Очень красивый эффект можно получить, сделав обрешетку светлее общего фона или сочетая рейки разного цвета. Оттенки желательно выбирать натуральные: коричневые, бежевые, белые.

Процедуру обработки необходимо повторять через каждые 2 – 3 года.

Деревянные решетки для беседки: как сделать своими руками?

Беседка на дачном участке – очень полезная и необходимая вещь: она украшает ландшафт, в ней можно отдыхать, ужинать с семьей или готовить шашлыки и барбекю. Это приусадебное строение должно быть не только прочным и удобным, но и красивым, для этого можно использовать различные декоративные элементы. Далее будет рассмотрено, как удачно сделать деревянные решетки для беседки своими руками.

Особенности и преимущества

Дачная беседка может быть сооружена из различных материалов: дерева, металла, кирпича или декоративного камня. Независимо от этого на ней всегда будут гармонично смотреться декоративные деревянные решетки. Обычно их вставляют в неглухие свободные проемы на боковых стенах, закрепляя в прямоугольные рамы, но они могут и не заполнять всю стену, выполненные в форме заборчика или резных вставных элементов под крышей.

Наиболее часто встречающиеся примеры таких решеток для уличных строений в форме наклонных реек расположенных крест на крест друг к другу. Их сделать очень легко, требуется минимум инструментов и дешевые материалы. Но есть и более трудоемкие проекты с резными узорами, настоящие произведения искусства. Созданные из качественной высушенной древесины и надежно скрепленные, такие элементы декора могут прослужить на дачном участке не один десяток лет даже при неблагоприятных погодных условиях.

Преимущества самодельных деревянных решеток для беседок такие:

• простота изготовления, дешевизна материала;
• эстетическая ценность – внешний вид перед загородным домом сразу заметно преобразится в лучшую сторону;
• внутри беседки всегда будет тень и прохлада;
• универсальность для любого типа конструкции беседки;
• так как стены не глухие, то внутри всегда будет приток свежего воздуха;
• если в беседке готовят еду, установлена печь, мангал или барбекю, то дым будет быстро выветриваться.

Чтобы создать действительно надежные и долговечные декоративные элементы для будущей беседки, надо правильно выбрать исходный материал.

Выбор материала

К материалу для создания подобных решеток есть свои определенные требования. Он должен быть красивым, хорошо защищенным от влаги, перепадов температур и солнечных лучей. Так как в большинстве случаев используют тонкие рейки для обрешетки, то прочность является определяющим фактором.

Дуб хорош тем, что при нужной прочности хорошо гнется. Выразительная структура с приятными оттенками этого дерева известны каждому. Дубовая древесина легко обрабатывается, превосходно полируется и красится, а благодаря большой концентрации дубильных веществ в составе мало подвержена гниению. Мореный дуб с благородной черной окраской может смотреться на дачном участке просто шикарно.

Бук также прочен, сравнительно просто обрабатывается и гнется. Текстура древесины имеет желтовато-красный оттенок с хорошо выраженными годовыми кольцами. Детали из этого дерева широко применяются для изготовления наружных конструкций, в том числе и для декоративных элементов беседок.

Рейки из ясеня могут иметь желтовато-бурую или красную расцветку с приятными текстурами. Эта древесина плотная и вязкая, при высыхании хорошо изгибается и не растрескивается, не коробится. Кроме того, ясень практически не гниет.

Детали из березы для изготовления декоративных решеток удачно выбрать, благодаря тому, что эта древесина очень легко режется, шлифуется и сверлится, а показатели прочности у нее отменные. Для того, чтобы материал не гнил, его обязательно стоит обработать антисептиком и покрыть лаком или прозрачной краской. Наиболее удачно выбрать для декора карельскую березу с приятной и выразительной фактурой.

Обрешетка из осины будет иметь приятный красноватый оттенок. Достоинство этой породы древесины в том, что она практически не имеет сучков, это упрощает процесс обработки, да и вид в разрезе будет более красивым. Этот материал быстро усыхает, прекрасно полируется и красится.

Можно выбрать и другие породы древесины, обладающие полезными свойствами и красивой фактурой: ольха, липа, сосна, кедр. При правильной обработке они все будут крепкими и долговечными. Собственно, даже не столь важно, какая именно порода выбрана, можно взять любую доступную, главное – аккуратно и надежно провести все плотницкие работы. Отзывы говорят, что самыми популярными при изготовлении решеток для беседок являются дуб и бук.

Виды перегородок

Самый распространенный вид декоративных перегородок такого типа – это сетка из переплетенных тонких реек, закрепленных на деревянной раме. Вариантов изготовления основной рамки может быть несколько. Она должна точно вписываться в боковой проем, своими руками ее можно сделать из брусьев, например, с сечением 20 на 40 мм.

Чтобы прямоугольная конструкция была жесткой и прочной, боковые стороны лучше всего закреплять шиповым соединением «в наклад», «в полдерева», «в торец» или «гнездо-шип», выбирать надо в зависимости от своих возможностей и мастерства. Некоторые изготавливают раму из старой мебели или дверных коробок, преимущество в том, что там уже имеется готовое шиповое соединение.

Обрешетка декоративного проема внутри рамки производится тонкими рейками одинаковой толщины. Можно использовать составные части с сечением 5х10, 10х20 мм или другие. Они прибиваются гвоздями или прикручиваются саморезами к раме вдоль ее боковых сторон или под наклонным углом на одинаковом расстоянии крест-накрест. Самый легкий способ, когда один ряд реек накладывается на другой, перпендикулярный первому.

Другой способ соединения элементов на обрешетке – «в потай», когда рейки не накладываются, а как бы утапливаются друг в друга. Для этого в местах стыков делаются пазы в полглубины рейки и в ее толщину. Выемки можно сделать вручную с помощью ножовки или стамески.

Такой способ довольно кропотливый и значительно увеличивает время сборки беседки, но в результате можно получить цельную на вид аккуратную решетку, кроме того, увеличивается ее прочность.

Перегородка может быть не сборной из отдельных реек, а выполненной из цельного листа фанеры, ДСП, ламинированной плиты или доски. Для создания решетки в них вырезают ажурные узоры, в результате может получиться шикарная резная решетка. Достоинства такого способа в прочности, отсутствии необходимости сборки, оригинальности узора, но масса конструкции может быть значительно большей, чем у собранной из реек.

Самостоятельное изготовление

Если есть желание сделать декоративные элементы для беседки из дерева своими руками, то сначала необходимо выбрать древесину для рамы и реек, рассчитать площадь проемов и сделать чертежи будущих ажурных решеток. По рисунку сразу можно рассчитать количество и длину реек, а также необходимое число крепежных элементов.

Для сборки конструкции могут понадобиться следующие инструменты и стройматериалы:

• ножовка;
• молоток;
• гвозди;
• рулетка и карандаш;
• бруски для рамы;
• рейки для обрешетки;
• лак по дереву и кисть.

Вначале собирается рама для решетки в соответствии с размерами измеренного проема беседки. Скрепить ее можно в стык гвоздями или шиповым соединением, для прочности использовать столярный клей. Затем из реек выпиливаются куски нужной длины, размечаются на раме места соединения, поочередно прибиваются элементы. Когда решетка готова, нужно тщательно обработать ее лаком, дать высохнуть и смонтировать в проем на гвозди или шурупы.

Можно покрыть лаком рейки до того, как обшить ими раму, так будут обработаны труднодоступные места, да и сам процесс упрощается. Но потом высохшее покрытие может разрушаться в местах крепления к дереву гвоздями, так что после сборки стоит покрасить эти участки еще раз.

Декоративные приемы: идеи

Диагональные решетки, которые часто встречаются на деревянных беседках, дают оригинальный и стильный образ. Чаще всего применяют угол наклона в 45 градусов, рейки пересекаются между собой под прямым углом. Различаться может только шаг отдельных элементов. Если он частый и не превышает 10 – 15 см, то создается довольно плотная ширма, прекрасно защищающая от солнца, позволяющая скрывать внутреннюю обстановку. Более широкий шаг реек 15 – 25 см может создать атмосферу легкости и открытости, тогда интерьер беседки практически сливается с окружающим ландшафтом.

Прямое расположение пересекающихся реек будет смотреться еще оригинальней, можно сочетать их с наклонными, например, на смежных стенах. Еще такие конструкции очень удачно использовать для опоры вьющихся растений, тогда вместо стен у беседки будет настоящая живая изгородь. Можно с помощью нескольких реек разной ширины создать и нестандартный сложный узор с различным шагом и проемами, достаточно только как следует проявить свою фантазию.

Скрепленные рейки для обрешетки, их еще называют шпалерами, можно соединять по разным схемам. Технология соединения и закрепления на раме сильно отличаться не будет, а вот выбор рисунка самый разнообразный, он практически ничем не органичен. Уже упоминавшиеся схемы решетки с наклонными рейками, называются «алмаз», с прямыми – «квадрат», расходящиеся снизу от центра вверх шпалеры – «мельница», наклонные с чередованием направления – «шеврон». Есть и другие схемы, можно создать и собственный дизайн.

Стоит учитывать, что решетки из дерева уместны не только на стенах, но и на крыше беседки. Если сделать верх конструкции из массивных брусьев, пересекающихся под прямым углом, а по ним пустить еще и вьющиеся растения, то такой проект будет смотреться просто фантастически. От дождя и палящего солнца такая «крыша» не защитит, но добавит легкости в любое архитектурной решение приусадебной беседки. Часто такие решетчатые верхние перекрытия делают в преголах, которые стали особенно популярны в последние годы.

Для того чтобы обеспечить максимальную открытость в приусадебной беседке, не обязательно делать ее решетки во всю стену. Достаточно сделать ажурные заборчики со шпалерами, они могут одновременно служить спинками внутренних скамеек, а по верху под крышей пустить красивые резные коньки.

Часто заботливые хозяева на своем загородном участке делают остекление беседок. Их достоинства очевидны, они прекрасно защищают от холода и дождя, в них можно готовить еду и устраивать семейные посиделки в любую погоду. Хорошим примером остекленных беседок являются финские закрытые варианты с 6 или 8 стенами и с внутренней печкой. Внутренние декоративные решетки можно остеклить обычным минеральным, органическим, закаленным стеклом или прозрачным поликарбонатом.

Часто возникает вопрос о покраске несущих элементов беседок и ее декоративных решеток. Многие хозяева, особенно глядя на обустройство современных дворовых площадок, выбирают для своих загородных строений яркие броские цвета. Это не совсем правильно, так как любая древесина сама по себе имеет приятный природный цвет и не нуждается в обязательной покраске.

Другой вопрос в ее защите, для того чтобы дерево не гнило, не разбухало и сохраняло целостность его поверхность достаточно обработать прозрачным лаком или мастикой.

Красивые примеры для вдохновения

Изящный пример простейшего узора с наклонными рейками. Облик беседки сразу преображается.

Прегола со шпалерами с прямыми рейками. Простота изготовления дает, тем не менее, стильный дизайн.

Сложное сочетание нескольких узоров на деревянных решетках.

Различные типы узоров на деревянных решетках.

Потрясающий дизайн беседки из сборных реек и с резным деревом.

О простом изготовлении решетки из дерева смотрите в следующем видео.

Все права защищены, 14+

Запрещено использование любых материалов без нашего предварительного письменного согласия.

gazebo_ros_control ожидает модель URDF в параметре

Проблема в том, что gazebo_ros_control ищет / robot_description , но это не было установлено. Вместо этого вы устанавливаете / first_pelican / robot_description .

Решение – изменить

–

Редактировать:

Это предупреждение может быть причиной

  Шасси корневого канала имеет инерцию, указанную в URDF, но KDL не поддерживает корневую ссылку с инерцией.В качестве обходного пути вы можете добавить дополнительную фиктивную ссылку в свой URDF.


Попробуйте добавить фиктивную ссылку и переместите инерцию на нее. https: //answers.ros.org/question/1928 …

Edit 2:

Я не слишком знаком с URDF, так что это может быть не точно решение, но оно должно быть хорошим начальная точка:


  <инерциальный>


    <инерция
        ixx = "0.1 "ixy =" 0 "ixz =" 0 "
        iyy = "0,1" iyz = "0"
        izz = "0,1"
    />









И удалите инерционные теги и все, что между ними (только в связи шасси!), Потому что я переместил их в эту фиктивную ссылку. За дополнительной помощью обратитесь к руководствам по URDF (именно так я придумал это).

Edit 3:

Наконец-то я смог загрузить вашего робота в Gazebo, установив параметр robot_description за пределами тегов .Затем я загрузил (создал) URDF (робота) в Gazebo внутри тегами :




<группа ns = "$ (arg ns_1)">










Обратите внимание, когда я создаю робота, я специально прикрепляю ведущие / к / robot_description .Это заставляет создатель захватить глобальный параметр / robot_description . Это должно решить проблему нереста робота.

Проблема с Индиго и Беседкой 2.2

Здравствуйте, у меня такая же проблема. К сожалению, у меня ни одно из ваших решений не работает.

Вот фрагмент из терминала

  Gazebo симулятор мульти-робота, версия 2.2.5
Copyright (C) 2012-2014 Фонд робототехники с открытым исходным кодом.
Выпущено под лицензией Apache 2.
http: // gazebosim.орг

[1; Симулятор мульти-роботов Gazebo, версия 2.2.5
Copyright (C) 2012-2014 Фонд робототехники с открытым исходным кодом.
Выпущено под лицензией Apache 2.
http://gazebosim.org

32mMsg Ожидание мастера
Сообщение Подключено к мастеру беседки @ http://127.0.0.1:11345
Msg Публичный адрес: 10.0.2.15
Msg Ожидание мастера
Сообщение Подключено к мастеру беседки @ http://127.0.0.1:11345
Msg Публичный адрес: 10.0.2.15
Предупреждение [ModelDatabase.cc:334] Получение моделей с [http://gazebosim.org/models/]. Это может занять несколько секунд.Предупреждение [gazebo.cc:215] Ожидание 1 секунды для пространств имен.
Предупреждение [gazebo.cc:215] Ожидание 1 секунды для пространств имен.
Предупреждение [gazebo.cc:215] Ожидание 1 секунды для пространств имен.
Предупреждение [gazebo.cc:215] Ожидание 1 секунды для пространств имен.
Предупреждение [gazebo.cc:215] Ожидание 1 секунды для пространств имен.
Предупреждение [gazebo.cc:215] Ожидание 1 секунды для пространств имен.
Предупреждение [gazebo.cc:215] Ожидание 1 секунды для пространств имен.
Предупреждение [gazebo.cc:215] Ожидание 1 секунды для пространств имен.
Предупреждение [gazebo.cc:215] Ожидание 1 секунды для пространств имен.Предупреждение [gazebo.cc:215] Ожидание 1 секунды для пространств имен.
Ошибка [gazebo.cc:220] Подождал 11 секунд для пространств имен. Сдаваться.
Ошибка [Node.cc:90] Пространство имен не найдено
Ошибка [Node.cc:90] Пространство имен не найдено
Ошибка [Node.cc:90] Пространство имен не найдено
Ошибка [Node.cc:90] Пространство имен не найдено
Ошибка [Node.cc:90] Пространство имен не найдено
Ошибка [Node.cc:90] Пространство имен не найдено
Ошибка [Node.cc:90] Пространство имен не найдено
Ошибка [Node.cc:90] Пространство имен не найдено
Ошибка [Node.cc:90] Пространство имен не найдено
Ошибка [Node.cc:90] Пространство имен не найдено
Ошибка [Узел.cc: 90] Пространство имен не найдено
Ошибка [Param.cc:181] Невозможно установить значение [1,0471975511965976] для ключа [horizontal_fov]
Ошибка [Param.cc:181] Невозможно установить значение [0,100000001] для ключа [near]


И содержимое setup.sh

  экспорт GAZEBO_MASTER_URI = http: // localhost: 11345
экспорт GAZEBO_MODEL_DATABASE_URI = http: //gazebosim.org/models
экспорт GAZEBO_RESOURCE_PATH = / usr / share / gazebo-2.2: / usr / share / gazebo_models
экспорт GAZEBO_PLUGIN_PATH = / usr / lib / i386-linux-gnu / gazebo-2.2 / плагины
экспорт LD_LIBRARY_PATH = $ {LD_LIBRARY_PATH}: / usr / lib / i386-linux-gnu / gazebo-2.2 / плагины
экспорт OGRE_RESOURCE_PATH = / usr / lib / i386-linux-gnu / OGRE-1.8.0


Тогда у меня все выглядит нормально, но не работает.

Возможно, у кого-нибудь из вас есть идея решить мою проблему.

Это проблема с ubuntu 14.04.2 или с виртуальным ящиком?

Я удивлен, что эта проблема возникает не так часто.

Использование имитатора беседки с SITL – документация разработчика

В этой статье объясняется, как использовать Gazebo http://gazebosim.org/ как внешний симулятор для ArduPilot Rover, Copter и Plane.

Обзор

Gazebo – хорошо известный и уважаемый симулятор робототехники, а также официальный симулятор виртуальной робототехники DARPA. Однако ни одна текущая версия не имеет встроенной поддержки ArduPilot. (Предыдущие PR для встроенной поддержки не объединялись по состоянию на апрель 2017 г.).

Предупреждение

Если вы обнаружите, что некоторые из этих инструкций устарели, пожалуйста, откройте проблему для репозитория ardupilot_wiki на github.

Подсказка

Gazebo особенно полезен для определения автономных внутренние полеты или рои.

Предварительные условия

Мы рекомендуем Ubuntu начиная с 16.04 или 18.04, так как это была платформа, используемая для тестирования этого подхода. Также известно, что они совместимы с SITL.

Мы будем использовать стандартную версию ArduPilot, но специальный плагин для Gazebo, пока плагин gazebo не будет объединен с Gazebo-master.

Этот плагин можно использовать как с интеграцией ROS, так и без нее. В обоих случаях мы рекомендуем использовать Gazebo из репозитория OSRF.

 sudo sh -c 'echo "deb http: // packages.osrfoundation.org/gazebo/ubuntu-stable `lsb_release -cs` main"> /etc/apt/sources.list.d/gazebo-stable.list '
wget http://packages.osrfoundation.org/gazebo.key -O - | sudo apt-key добавить -
sudo apt update


Плагин, который мы будем использовать, работает с версиями gazebo с 7 по 9. Мы рекомендуем gazebo9, так как новые разработки будут добавлены в эту версию. Однако он недоступен для более старых версий Ubuntu, поэтому вам может потребоваться использовать более раннюю версию в зависимости от вашей системы.

 sudo apt установить gazebo9 libgazebo9-dev


При первом возведении беседки требуется загрузка некоторых моделей, что может занять некоторое время, поэтому проявите терпение.Давай попробуем.

Должен открыться пустой мир.

Установка плагина

Следующий плагин является чистым плагином Gazebo, поэтому ROS не требуется для его использования. Вы все равно можете использовать ROS с Gazebo с обычными пакетами gazebo-ros. У нас есть две версии плагина: khancyr и SwiftGust. Хансырский – оригинальный. Он стабилен, и для работы есть только необходимый файл. У SwiftGust больше примеров и немного больше документации. Оба используют один и тот же плагин, они отличаются только документацией и примерами, которые они предоставляют.

Мы будем использовать плагин khancyr для следующего описания. Сначала клонируйте его где-нибудь в своем домашнем каталоге. (Если вам нужна помощь с git, см. Установленный git, разветвленный и клонированный.)

 git clone https://github.com/khancyr/ardupilot_gazebo
cd ardupilot_gazebo
mkdir build
cd build
cmake ..
make -j4
sudo make install


Эти инструкции клонируют репозиторий в каталог ardupilot_gazebo и создают в нем новый каталог сборки. Затем плагин будет скомпилирован и установлен в каталог плагинов Gazebo.

Запустите симулятор

В окне терминала запускаем Gazebo:

 беседка --verbose worlds / iris_arducopter_runway.world


В другом окне терминала войдите в каталог ArduCopter и запустите симуляцию SITL:

 cd ~ / ardupilot / ArduCopter
../Tools/autotest/sim_vehicle.py -f gazebo-iris --console --map


Если все работает хорошо, вы должны увидеть это:

Примечание

ROS обычно используется вместе с Gazebo, но это выходит за рамки данной статьи.Если вы используете ROS, Вот некоторые пакеты, которые следует рассмотреть: – mavros (для отправки и получения пакетов MAVLink) – ros_gazebo_camera (для публикации потока виртуальной камеры Gazebo в тему ROS)

определение gazebos и синонимов gazebos (английский)

Беседка представляет собой павильонную конструкцию, иногда восьмиугольную, которая может быть построена в парках, садах и просторных общественных местах.

Дизайн

Беседки – это отдельно стоящие или прикрепленные к садовой стене, крытые и открытые со всех сторон; они обеспечивают тень, укрытие, декоративные элементы в ландшафте и место для отдыха. Некоторые беседки в общественных парках достаточно велики, чтобы их можно было использовать в качестве укрытий от дождя.

Типы беседок

Беседки включают пагоды, павильоны, киоски, бельведеры, безумия, аламбры, перголы и ротонды. Такие конструкции популярны в теплом и солнечном климате. Они встречаются в литературе Китая, Персии и многих других классических цивилизаций, восходящей к нескольким тысячелетиям.Примерами таких сооружений являются садовые домики в Montacute House в Сомерсете, Англия. Беседка в Элтоне на холме в Ноттингемшире, датируемая концом 18 или началом 19 века, представляет собой квадратную башню с зубцами, похожую на форт, часть обширной системы садов, обнесенных стенами из красного кирпича. ^[1]

Этимология

Происхождение слова неизвестно и не имеет аналогов в других европейских языках. Предлагаются ложные этимологии, такие как французское Que c’est beau («Как красиво») и макаронное латинское gazebo («Я буду смотреть»).Л.Л. Бэкон предложил производное от Casbah , мусульманского квартала вокруг цитадели в Алжире. ^[2] В. Сэйерс предложил испанско-арабский язык qushaybah в стихотворении кордобанского поэта Ибн Кузмана (ум. 1160). ^[3]

Слово gazebo было использовано британскими архитекторами Джоном и Уильямом Халфпенни в их книге Сельская архитектура в китайском вкусе (1750). На листе 55 книги «Высота китайской беседки» изображена «китайская башня или беседка, расположенная на скале и поднятая на значительную высоту, и галерею вокруг нее, чтобы сделать проспект более полным».

У Джорджа Вашингтона был небольшой восьмиугольный сад в Маунт-Вернон. Томас Джефферсон писал о беседках – беседках или беседках.

В современной Англии и Северной Америке беседки обычно строят из дерева и покрывают стандартными кровельными материалами, такими как черепица. Беседки могут представлять собой палаточные конструкции из столбов, обтянутых натянутой тканью. Беседки могут иметь экраны, помогающие исключить летающих насекомых.

Временные беседки часто устанавливают в палаточных лагерях музыкальных фестивалей в Соединенном Королевстве и Северной Америке, обычно сопровождая палатки вокруг них. Уильям Сэйерс, Восточные перспективы: киоски, бельведеры, беседки . Neophilologus 87: 299–305, 2003. [1] .
