Устройство и эксплуатация дымоходов. Нормативы РФ

Общие сведения о тяге: факторы, влияющие на тягу

Для нормальной работы газовых приборов необходим постоянный подвод чистого воздуха, который обеспечивается естественной приточно-вытяжной вентиляцией.

Отвод продуктов сгорания от газовых приборов предусматривается через дымоход.

Для отвода продуктов сгорания газа в атмосферу должна быть определенная тяга – сила, которая заставляет воздух проникать в дымоход, а образовавшиеся продукты сгорания двигаться по дымоходу и рассеиваться в атмосферу.

Тяга зависит от разности температур дыма и воздуха, высоты дымохода и ряда других факторов.

Для обеспечения лучшей тяги температура отходящих газов должна быть высокой. Температура отходящих газов от водонагревателей 180-200С. За счет охлаждения ЖСТ и присоса воздуха в тягостабилизаторе температура падает. При эксплуатации дымоходов должна быть исключена конденсация паров из дымовых газов. Намокание канала снижает тягу, приводит к его разрушению, в зимнее время года может привести к обмерзанию и закупорке канала. Температура, при которой начинается конденсация, называется «точкой росы». Для продуктов сгорания природного газа = 60-65оС. Подсос воздуха в тягостабилизаторе снижает относительную влажность отходящих газов, при этом снижается также точка росы до 40-50 градусов. Чтобы исключить конденсацию, температуру отходящих газов на выходе из оголовка трубы принимают обычно равной 65оС. Тяга снижается при высокой влажности окружающего воздуха.

Назначение и устройство дымохода. Требования к дымоходам. Эксплуатация дымоходов

Дымоходы устраиваются во внутренних капитальных стенах. Выполняются из красного обожженного кирпича 1 сорта, из асбестоцементных, гончарных труб и блоков жаропрочного бетона.

Сечение дымоходов должно быть:

• Из красного кирпича – 130 х 130мм, 130 х 250мм,
• Из трубных материалов — диаметром 100 (150) мм, но во всех случаях не менее диаметра выходного патрубка прибора. Допускается прокладка дымоходов в наружных стенах при условии, что толщина наружной стенки дымохода должна быть не менее толщины самой стены и не менее 38 см

Дымоходы должны выполняться вертикально без уступов. Допускается отклонение от вертикали на угол не более 30 градусов с отклонением по горизонтали не более 1 м. Отклонение от вертикали выполняется плавными уводами с постоянным неизменяющимся сечением. Кладка дымоходов должна быть плотной. Внутренняя поверхность кладки должна быть ровной, гладкой, без наплывов раствора. Сечение дымохода должно соблюдаться по всей длине.

В нижней части дымохода устраивается карман с люком и крышкой, который служит для очистки дымохода от мусора сажи и пр.

Глубина кармана должна быть не менее 25 см., считая от низа железной соединительной трубы в месте ввода в дымоход.

В местах пересечения дымохода с межэтажными перекрытиями устраиваются противопожарные разделки (утолщение кладки). Для сгораемых перекрытий – не менее 38 см. Противопожарную разделку выполняют из войлока, замоченного в глинистом растворе.

Расстояние от ЖСТ до несгораемых перекрытий – не менее 5 см, до деревянных оштукатуренных (трудносгораемых) потолка и стен – не менее 25 см. Допускается уменьшение от 25 до 10 см при обивке стены или потолка кровельной сталью по листу асбеста толщиной 3 мм. Изоляция должна выступать за размеры трубы на 15 см с каждой стороны.

Часть дымохода, расположенная выше крыши, называется «оголовком». Наружная поверхности оголовка штукатурится цементным раствором в соотношении 1:3, толщиной слоя не менее 4-х см. Верхняя часть оголовка «железнится» – в раствор втирается сухой цемент в соотношении 1:1. После штукатурки оголовки белятся и нумеруются.

Допускается на каналах предусматривать ветрозащитные устройства.

Дымоходы должны иметь определенную высоту относительно конька крыши

Расположение дымовых труб относительно конька кровли

• Если оголовок расположен от конька крыши по горизонтали не более 1,5 м, высота его должна быть на 0,5 м выше конька крыши. Если оголовок расположен относительно конька на расстоянии от 1,5 до 3-х метров, высота его соответствует уровню конька крыши. Если оголовок расположен дальше, чем 3 м от конька крыши, высота его должна быть не ниже линии, проведенной от конька, к линии горизонта под углом 10 градусов.
• На работу дымоходов существенное влияние оказывает зона ветрового подпора – пространство ниже линии, проведенной под углом 45 градусов от верхней точки здания, сооружения, находящегося ближе 15 метров от дома с оголовками дымоходов.
• Вывод (наращивание) дымовой трубы выше зоны ветрового подпора (наращенная часть показана пунктиром). При определенном направлении ветра в зоне ветрового подпора создается повышенное давление. Это вызывает ухудшение тяги в дымоходе до ее прекращения и опрокидывания. Для ликвидации этого явления наращивают дымовую трубу выше зоны подпора. Подобные работы выполняются по проекту.
• В любом случае для двухскатых крыш высота оголовка должна быть не менее 0,5 м относительно кровли. Высота оголовков для плоских кровель должна быть не менее 2-х метров.
• Дымоходы, предусмотренные от каждого от прибора, называются обособленными.
• В существующих жилых домах допускается присоединение к одному дымоходу не более 2-х приборов при условии, что сечение дымоходов допускает их одновременную работу и ввод в него продуктов сгорания на разных этажах или на одном уровне, при устройстве в сечении канала рассечки, высотой не менее 75 см. Такие дымоходы называются совмещенными.

Требования, предъявляемые к дымоходам:

• должны быть плотными;
• определенного сечения;
• использованы разрешенные материалы;
• должны обеспечивать необходимую тягу;
• не должны иметь засоров, завалов, закупорок;
• не должны находиться в зоне ветрового подпора.

Проверку дымоходов на плотность проверяют сжиганием в кармане сильно дымящих материалов. Выходное отверстие трубы над крышей закрывается. Появление дыма в соседних каналах или примыкающих к каналу помещениях свидетельствуют о том, что канал не обособлен или не плотен. Чистоту внутренней полости дымохода и плотность каналов в небольших домах можно проверить опусканием в канал на прочном шнуре электролампы 12 вольт; 500 Вт. Просматривают проверяемый и соседние каналы. Наличие света от лампы в соседнем канале указывает на неплотность. Место неплотности определяют по длине шнура.

Железные соединительные трубы

• Для отвода продуктов сгорания от газового прибора в дымоход выполняются железные соединительные трубы (ЖСТ) из кровельной или оцинкованной стали толщиной не менее 1,0 мм. Допускаются гибкие гофрированные металлические патрубки или унифицированные элементы, поставляемые в комплекте с оборудованием.
• Диаметр ЖСТ должен быть не меньше диаметра выходного патрубка прибора. Звенья соединительных труб должны плотно, без зазоров вдвигаться одно в другое по ходу дыма не менее чем на 0,5 диаметра трубы. При неплотностях используется асбестовый шнур и размоченный асбест.
• Величина вертикальной части ЖСТ должна быть не менее 0,5 м. Если в конструкции прибора предусмотрен тягопрерыватель, а высота помещения при этом 2,7 м, то допускается уменьшить величину вертикального участка до 0,25 м. Суммарная длина горизонтальных участков ЖСТ в существующих жилых домах не должна превышать 6 м. При новом строительстве – не более 3 м.
• Допускается не более 3-х углов поворота с радиусом загиба колен не менее диаметра самой трубы. В месте ввода ЖСТ в дымоход устанавливается конусная вставка, предотвращающая выход ЖСТ в сечение дымохода или же устанавливается ограничительная шайба.
• Место ввода ЖСТ в дымоход уплотняется. Подвеска и крепление труб должны исключать их прогиб. Уклон соединительной трубы должен быть не менее 0,01 (1 см на 1 м) в сторону прибора.
• Расстояние от ЖСТ до трудносгораемых перекрытий должно быть не менее 25 см.
• ЖСТ окрашиваются огнестойкими лаками (кузбас-лак, бронзовая краска, серебрянка).

Неисправности ЖСТ:

• неправильная сборка звеньев;
• заужено сечение;
• наличие контруклона;
• неплотность в звеньях;
• неплотность в месте ввода ЖСТ в дымоход;
• отклонение ЖСТ от вертикали;
• прогоревшие звенья.

Неисправности дымоходов, при которых газовые приборы отключаются от газоснабжения:

• завал, засор, закупорка сечения канала;
• разрушение кирпичной кладки дымохода;
• оголовок дымохода находится в зоне ветрового подпора;
• нарушение сроков обслуживания дымохода;
• зауженное сечение дымохода;
• отсутствие или недостаточная глубина кармана;
• отсутствие тяги в дымоходе.

Назначение и устройство вентиляционных каналов. Порядок проверки и обслуживание. Оформление проверки

Вентиляционные каналы служат для обеспечения естественной приточно-вытяжной вентиляции помещений, где размещены газовые приборы и газопроводы, и должны обеспечивать 3-х кратный воздухообмен в течение часа. Неорганизованный приток воздуха в квартиры осуществляется через окна, форточки, балконные двери, в подвальные помещения через продухи в наружных стенах. В газифицированных помещениях устанавливаются нерегулируемые решетки с постоянным сечением.

Система вентиляции в газифицированном доме состоит из:

• вентиляционной решетки;
• небольшого горизонтального участка вентиляционного канала;
• вертикального вентиляционного канала.

Вытяжные решетки следует размещать:

• под потолком, не ближе 2-х м от пола до низа отверстия;
• не ниже 0,1 м от плоскости потолка до верха отверстия в помещении высотой не более 4 м.

Вентиляционные каналы зданий высотой менее 5 этажей выполняются индивидуально. Такие каналы обеспечивают пожарную безопасность вентиляционной системы и полностью отвечают санитарно-гигиеническим требованиям.

При количестве этажей 5-ти и более 5-ти допускается объединение отдельных вертикальных вытяжных каналов в сборный вентиляционный короб, который располагается на чердаке, и оттуда через вертикальную вытяжную шахту воздух выбрасывается наружу.

Для одной квартиры вытяжные каналы из кухни и ванной комнаты, а также туалета и ванной комнаты допускается выполнять общими. Тяга проверяется листом тонкой бумаги, который должен притянуться к вытяжной решетке и удерживаться в таком положении. При этом, в соответствии с нормативом «Системы вентиляции жилых зданий» ЖНМ-2004/02, должен обеспечиваться приток наружного воздуха и перетекание его из других помещений квартиры. Если установлены стеклопакеты или заклеены оконные рамы контроль работы естественной вентиляции осуществляется при приоткрытых приточных устройствах.

Запрещается проверять тягу вентиляционных каналов при помощи огня.

Способы и приемы прочистки вертикальных каналов аналогичны для дымоходов.

Основными неисправностями вентиляционных систем является малая тяга или ее полное отсутствие, что может быть вызвано:

• засорением каналов мусором;
• негерметичностью вертикальных каналов, сборных вентиляционных коробов;
• неправильным расположением оголовка;
• неисправностью отделки шахт снаружи или внутри;
• неисправностью или отсутствием зонтов или дефлекторов;
• неисправностью трапов через короба на чердаке.

Наиболее серьезные неисправности, которые могут привести к отравлению людей, пожарам следует устранять немедленно.

Устройство дымохода котла. Устройство дымоходов в частном доме.

Многим эта статья может показаться не нужной, так как они являются специалистами в сфере установок дымоходов для твердотопливных котлов, или считают себя таковыми, хотя не имеют практических знаний. Но, есть много людей, которые совсем недавно столкнулись с необходимостью установки дымохода для своего котла и не знают с чего нужно начинать. Перед тем, как покупать сам дымоход, нужно четко определиться, какие трубы вам нужны. Для этого нужно знать устройство дымохода, из чего он состоит, где и какой элемент нужно устанавливать. Ведь, если вы не знаете, что это такое и что нужно для нормального функционирования дымохода, то у вас будет много лишних деталей. Это значит, что вы выкинете много денег на ветер.



Устройство дымохода очень простое, если вы внимательно прочтете эту статью и разберете все по полочкам. Запомните несколько простых вещей. Если у вас есть кирпичный дымоход, в него нужно установить трубы из нержавейки без утеплителя. Сам кирпич будет в роли утеплителя, а трубы из нержавейки будут защитой от его разрушения. Внутри дома можно ставить трубы неутепленные, снаружи – обязательно утепленные. Если внутренняя часть дымохода проходит близко от стен, то на стену нужно установить термостойкий материал.



Теперь разберем устройство дымохода по его частям. Начнем с дымоходных труб, они могут быть одно и двустенные (с утеплителем и без него) Мы выше писали, где нужно устанавливать какой тип. Важную роль играет толщина внутренней стенки. Для газового котла подойдет труба с толщиной стенки 0,5 мм. Если у вас будет стоять котел твердотопливный, то внутренняя стенка должна быть минимум 0,8 мм, если у вас есть немного лишних денег, то лучше будет, если вы купите трубу с толщиной 1 мм. Длина труб может быть 1 м, 0,5 м, 0, 25 мм. Если вам нужна труба длиной 0,7 м или другой, не переживайте, они легко режутся.

Также вам понадобятся тройники и ревизии. Они бывают такими же, как и трубы, утепленными или нет. И толщина стенки у них делится по такому же принципу. Тройник нужен для разделения дымохода на две ветки, вверх идет основная часть дымохода, вниз подсоединяем ревизию. Ревизия также нужна утепленная, если она устанавливается на улице. Толщина стенки этого элемента может быть всего 0,5 мм даже для твердотопливного котла, так как по этой части не идет горячий воздух.

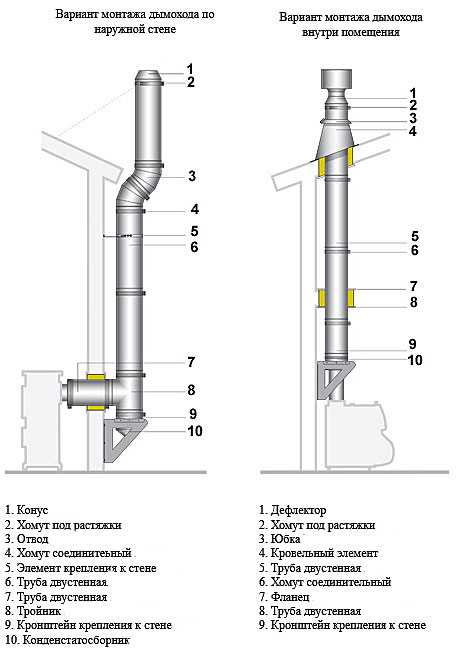

Устройство дымохода из сэндвич труб

Устройство дымохода с ревизией нужно для того, чтобы мусор или другие посторонние предметы не заблокировали основную часть дымохода. Подметим, что в нижней части ревизии должно быть отверстие для отвода влаги и конденсата. Все это можно купить в нашем интернет магазине, в разделе дымоходов. Эта часть называется лейкой или капельником. Также для ситуации, когда дымоход нужно направить в обход препятствия, нужно использовать тройники. Они могут быть 45 или 90 градусов.



Устройство дымоходов для твердотопливных котлов предусматривает окончание дымохода. Для этого монтируют конус, а на него грибок, флюгер или искрогаситель. Последний элемент нужен для того, если возле котельной расположен объект с легковоспламеняющимися продуктами, например заправка или стог сена. Также есть другие элементы, которые предназначены для фиксирования дымохода, его укрепления и повышения надежности. Это скобы, распорки, хомуты.



Устройством дымохода служат все вышеперечисленные детали. Они очень важны для работы дымохода и безопасной эксплуатации вашего отопительного котла.

Чтобы посмотреть полный список дымоходных труб и комплектующих, нажмите ЗДЕСЬ Скидки. Бесплатная доставка!!!

Устройство дымохода «Рождественский эльф» – Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

Звездный продавец

Star Sellers имеют выдающийся послужной список в обеспечении отличного обслуживания клиентов — они постоянно получали 5-звездочные отзывы, вовремя отправляли заказы и быстро отвечали на любые полученные сообщения.

| 375 продаж |

5 из 5 звезд

€104,25

Загрузка

Доступен только 1

НДС включен (где применимо)

Редкая находка — этот предмет трудно найти.

Продавец звезд. Этот продавец неизменно получал 5-звездочные отзывы, вовремя отправлял товары и быстро отвечал на все полученные сообщения.

Исследуйте другие похожие поисковые запросы

Внесен в список 11 октября 2022 г.

5 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила.

Расскажите нам больше о том, как этот элемент нарушает наши правила.

Хорошая практика в проектировании дымоходов и выхлопных систем

1. Функции дымоходов
2. Дизайн
3. ПУТЕШЕГО ПРАКТИКА ДЛЯ ДЛЯ ДЛЯ ДУМОВ
4. Холодный воздушный ДЫМОХОДА

   Дымоход должен обеспечивать достаточное всасывание или тягу, чтобы установленный тип установки мог работать при максимальных условиях горения. Дымоход создает всасывание у своего основания. Из-за разницы в плотности столба горячего газа внутри дымохода и наружного воздуха. Таким образом, создаваемая тяга пропорциональна высоте дымохода и температуре газа в нем. На эту тягу также влияет температура окружающей среды, то есть разница между температурой дымовых газов и наружного воздуха. Эта общая тяга доступна для обеспечения энергии, необходимой для перемещения дымовых газов через конкретный котел, дымоход и дымоходную систему, и поэтому очевидно, что эта доступная энергия должна быть больше, чем общее сопротивление системы, чтобы установка будет удовлетворительно работать в условиях естественной тяги. Дымоход также должен обеспечивать эффективное рассеивание дымовых газов, чтобы ограничить концентрацию диоксида серы на уровне земли поблизости. Это требование общественного здравоохранения, зарегистрированное в соответствии с законом о чистом воздухе. Герметичные модульные выхлопные системы из нержавеющей стали благодаря своей герметичности позволяют устанавливать вентилятор или устройства с положительным давлением, тем самым уменьшая диаметр системы.

   Функция выхлопной системы состоит в том, чтобы отводить выхлопные газы из коллектора(ов) котла/двигателя и выводить их с контролируемым уровнем шума за пределы помещения котла/машины на высоте, достаточной для обеспечения надлежащего рассеивания.

   2. КОНСТРУКТИВНЫЕ ФАКТОРЫ

   Площадь дымохода / дымохода должна быть выбрана таким образом, чтобы скорость дымовых газов была такой, чтобы общее максимальное сопротивление системы потоку газа не превышало доступную тягу, будь то естественная или с помощью вентилятора, в то время как при этом достигается максимальная скорость истечения из дымохода.

   Поэтому важно тщательно продумать расположение дымохода и спроектировать его таким образом, чтобы ограничить ударные потери, изгибы и т. д.

   В целом, при проектировании дымохода необходимо соблюдать следующие принципы: ) Располагайте котлы как можно ближе к дымоходу, чтобы ограничить трение и потери тепла в соединительной системе дымохода.

   b) Как можно меньше изгибов на 90°.

   c) Избегайте резкой смены секций.

   d) По возможности тройник 135° или 9Для входа в основной дымоход следует использовать тройник 0° с дефлектором.

   e) Избегайте выступания дымоходов на внутренней поверхности дымохода или основного соединения дымохода.

   f) По возможности, наклон вверх по направлению к основному дымоходу

   g) Дверцы для чистки должны быть установлены на изгибах дымоходов (особенно при использовании твердого топлива) у основания дымохода и рядом с вентиляторами и заслонками, чтобы облегчить обслуживание чистая дымоходная система.

   h) Избегайте длинных глухих карманов дымохода под входами дымохода. В этих областях могут возникнуть проблемы с коррозией и вызвать пульсацию.

   3. НАДЛЕЖАЩИЕ ОПЫТЫ ДЛЯ ДЫМОХОДОВ/ДЫМОХОДОВ

   Если дымоходы имеют большие размеры и где используется более одного котла с одним дымоходом/дымоходом, охлаждающий эффект усиливается при низких нагрузках, кроме нежелательных эффектов, упомянутых выше, внутренняя дымовая труба температура поверхности может упасть ниже кислотной точки росы, даже с нанесенной изоляцией. Поэтому очень важно установить один дымоход / дымоход на котел, правильно рассчитанный на максимально возможную скорость дымовых газов при полной нагрузке, чтобы избежать этих проблем. если дымоход обслуживает более одного котла, целесообразно использовать моторизованные заслонки для предотвращения проникновения холодного воздуха и его разрежения.

   Если площадь дымохода/дымохода уменьшена для обеспечения высокой скорости дымовых газов и системы дымоходов под давлением, необходимо тщательно продумать конструкцию дымоходов и дымоходов.

   Даже в системе дымохода / дымохода из мягкой стали все соединения должны быть выполнены с помощью компенсатора сильфонного типа, а все взрывозащитные двери, дверцы для чистки и т. д. должны быть снабжены необходимыми соединениями, чтобы выдерживать условия дымохода под давлением. Помните, Джеремиас, DW KL может находиться под давлением.

   4. ПОДАЧА ХОЛОДНОГО ВОЗДУХА И ВЕНТИЛЯЦИЯ

   Подача холодного воздуха в дымоход снижает температуру дымовых газов и, следовательно, естественную тягу. Это функция стабилизатора тяги, применяемая для регулирования тяги в системе дымохода. Снижение температуры дымовых газов при использовании топлива с высоким содержанием серы также может вызвать коррозию и кислотное гниение. На современных котельных установках, то есть котлах под давлением (как правило, конденсационных котлах), стабилизаторы тяги не рекомендуются.

   Если требуется какой-либо проект постановления. следует использовать модулирующую заслонку.

   Постоянные воздухозаборники в котельную должны обеспечивать максимальную потребность в воздухе для горения. Необходимо обеспечить достаточное количество вентиляционного воздуха для поддержания температуры окружающей среды в котельной на приемлемом уровне. Обратите внимание, что недостаток воздуха в котельной может вызвать проблемы с горением и, таким образом, повлиять на работу и КПД дымохода.

   5. ТЕПЛОВОЕ РАСШИРЕНИЕ

   В установках с высокой температурой дымовых газов необходимо проверить, не возникает ли тепловое расширение на внутренней стенке, обычно это происходит на выхлопе генераторной установки/двигателя. В вытяжных системах, где герметичность поддерживается внутренней обшивкой, внутренняя секция ведет себя (из-за эффектов теплового расширения) как единая длина по всей своей трубе, поэтому необходимо использовать компенсаторы, чтобы избежать деформаций в дымоходе, которые могут привести к утечке.

   Системы такого типа обычно предварительно изолированы толщиной не менее 50 мм и предварительно облицованы внешней облицовкой из нержавеющей стали. Существуют системы, в которых герметичность внешнего лейнера или оболочки достигается за счет использования прокладок, которые не находятся в прямом контакте с высокими температурами внутреннего лейнера. эти системы не так надежны из-за возможных утечек из-за повреждения прокладок с течением времени.

   Наиболее подходящим типом модульных систем из нержавеющей стали являются те, которые выдерживают высокое давление и температуру во внутренней оболочке.

   Максимальное расстояние без компенсации зависит от нескольких факторов (температура, элементы на концах секции, толщина изоляции…), поэтому рекомендуется проконсультироваться с профессиональным техническим отделом для безопасного использования этих элементов в конструкции. дымоходов.

   В качестве приблизительного значения принято, что тепловое расширение на погонный метр дымохода составляет 1 мм на каждые 50 °C. Таким образом, установка с температурой 500 °C расширяется примерно на 10 мм на 1 м длины.

   Компенсаторные сильфоны — это элементы, которые используются для поглощения этого теплового расширения. В случае Jeremias каждый расширительный сильфон способен компенсировать расширение в 120 мм, поэтому, если ожидаемое расширение больше 120 мм, следует использовать больше, чем один ниже.

   С другой стороны, компенсационные сильфоны представляют собой не что иное, как сильфоны, которые сжимаются, чтобы обеспечить расширение доходящей до них внутренней трубы. Но для сжатия на внутреннюю трубу должны воздействовать осевые сжимающие усилия, приводящие к сжатию сильфона. Эти силы будут передаваться в обоих направлениях внутренней трубы, поэтому для их поддержки следует использовать настенные опоры или горизонтальные анкерные пластины.

   Чтобы установить необходимые компоненты для компенсации теплового расширения, вертикальные и горизонтальные характеристики четко различаются и должны учитываться при проектировании системы.

   (a) Горизонтальная установка:

   Дымоход должен крепиться максимум через каждые 2 м (от Ø550 мм рекомендуется через каждые 1,5 м). Использование разъемных колец в качестве точек крепления является достаточным. Стеновые опоры будут установлены на концах секций, чтобы компенсировать их конструктивное крепление к зданию таким образом, чтобы конструкция поглощала осевые усилия, передаваемые на эти опоры. Если фиксация опор невозможна, на их место устанавливаются верхние горизонтальные пластины, способные передавать осевые усилия на наружную стену, как если бы они были соединительными скобами, воспринимающими осевые нагрузки от расширения.

   Компенсационный сильфон должен быть расположен в конце рядом с опорой или верхней пластиной, чтобы движение внутренней трубы из-за расширения всегда было в одном направлении, при охлаждении она вернется в исходное положение

   Использование регулируемых прямых отрезков несовместимо с использованием компенсационных сильфонов из-за того, что он не может выдерживать осевые усилия, тягу или сжатие, поэтому его никогда не следует устанавливать в зоне компенсации, если это возможно, следует избегать использования регулируемых сильфонов.

   В случае необходимости регулировки длины и использования регулируемых длин они должны быть установлены с другой стороны опоры или анкерной плиты, чтобы опора или плита поглощала силы и никакая передача движения не передавалась на регулируемая длина.

   Для отрезных длин применяются те же ограничения, что и для регулируемых длин, но только в том случае, когда для восприятия усилий используются анкерные пластины. Это связано с тем, что нарезаемые отрезки могут выдерживать нагрузки на сжатие, но не на привод. Поэтому их необходимо установить с другой стороны верхней пластины. В случае установки отрезных отрезков в зоне компенсации рекомендуется расположить их на противоположном конце сильфона, чтобы предотвратить перемещение этого модуля, так как соединение немного слабее, чем у стандартного компонента

   (b) Вертикальная установка

   При вертикальной установке использование горизонтальных пластин невозможно, поскольку опорные кронштейны выполняют двойную функцию: поглощают силы расширения и поддерживают вес дымохода.

   В случае поддержки веса дымохода необходимы дополнительные опорные кронштейны для компенсации расширения, как указано в таблице 2.1 максимальных расстояний между опорными кронштейнами, можно использовать скользящие опоры. Эти скользящие опоры позволяют перемещать внутреннюю трубу к пластине, так что расстояние для компенсации расширения будет равно расстоянию между двумя стандартными опорами.

   В качестве примера вышеизложенного см. установку с внутренней температурой 500 °C с системой DW-KL 50 мм при Ø600 мм. В этом случае через каждые 9 м потребуется стеновая опора.

   Однако длина, которая может компенсировать сильфон, составляет 12 м. Таким образом, в этом случае рекомендуется установить через каждые 12 м стандартную настенную опору с компенсационным сильфоном под ней и скользящую опору, расположенную в центре двух стандартных опор (до 6 м). Таким образом, мы гарантируем, что вес дымохода выдержит должным образом, а расширительный сильфон требуется только через каждые 12 м.

   В случае вертикального выхода дымохода можно использовать высокотемпературный конический наконечник для компенсации расширения над последней опорой. Этот терминал позволяет свободно расширять внутреннюю трубу с помощью скользящей внешней оболочки. Этот тип терминала компенсирует максимальное расширение 180 мм.

   Еще один момент, который следует учитывать, это то, что в промежуточных опорах компенсируются силы сжатия, поступающие сверху и снизу, однако в базовой опоре сила сжатия добавляется к весовой нагрузке, поэтому рекомендуется уменьшить высоту между две первые опоры на половине рекомендованного стандартного расстояния, в противном случае опора может не выдержать обе добавленные силы.

   6. РАСЧЕТ РАЗМЕРОВ И ПРОТИВДАВЛЕНИЯ

   Соответствующий размер дымохода, дымохода или выхлопа следует выбирать, исходя из информации об устройстве / генераторе и используемом топливе, расположения дымохода, дымохода или выхлопа ( то есть: внутреннее и/или внешнее количество колен, изгибов, глушителей) и любые другие особые требования к устройству или местонахождению и экспозиции места, где должна быть выполнена установка.
