Технология монтажа обжимных фитингов – СтройМастерская


Как монтировать обжимные фитинги на металлопластиковой трубе, инструкция и фотографии процесса монтажа…

Всем известная металлопластиковая труба прочно вошла в обиход  водопроводчиков и домашних мастеров. Металлопластик широко используется в  водопроводах и теплосетях.

Одним из самых известных и  распространенных способов соединения металлопластиковой трубы является монтаж при помощи  обжимных фитингов.
Эти фитинги еще  называют цанговыми, потому что важнейшим элементом  для зажима трубы на концевике фитинга является уплотнительное кольцо (сухарь), кольцо обжимает металлопластиковую трубу при помощи гайки, накрученной на корпус фитинга.
Обжимные фитинги пользуются большой популярностью  из за простоты монтажа  магистрали, и достаточно небольшого и простого перечня  инструментов необходимых для монтажа.

Для монтажа фитингов на металлопластиковую трубу  понадобятся следующие инструменты и приспособления


1. Ножницы для металлопластиковых труб (если ножниц нет, а объем работ небольшой трубу можно отпилить ножовкой по металлу, а место спила обработать грубой наждачной бумагой или специальной разверткой)

2. Калибратор трубы

3. Гаечные ключи или шведки

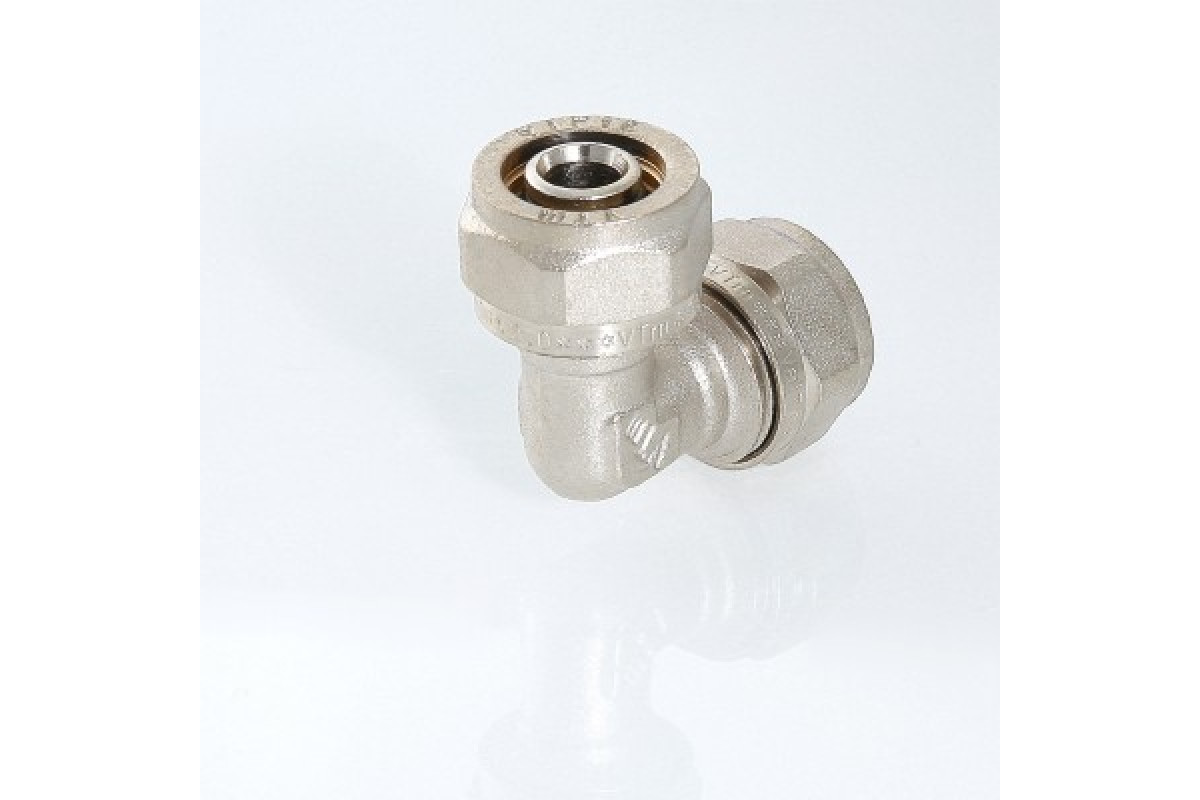

Как устроен  обжимной фитинг для металлопластика
Устройство  обжимных фитингов у разных производителей примерно одинаково.
Фитинг состоит из  корпуса , кольца и гайки.
Корпус  фитинга со стороны  крепления трубы имеет шток с уплотнительными резиновыми кольцами, в месте примыкания торцевой части трубы и фитинга стоит диэлектрическая прокладка, обеспечивающая отсутствие контакта алюминия трубы с корпусом фитинга.

Как соединять фитинг и металлопластиковую трубу


При помощи специальных ножниц  необходимо обрезать трубу нужной длинны, срез трубы должен быть  ровным . Если нет ножниц, можно воспользоваться ножовкой по металлу, металлопластиковая труба режется очень легко.

После того как вы обрезали трубу, одеваем гайку на трубу, а место среза очищаем от  грата (неровности, заусенцы), необходимо так же выровнить отверстие калибратором, так как после обрезания труба может иметь овальную форму.  Для этой цели существует специальный фаскосниматель или развертка, при небольших объемах работ можно использовать наждачную бумагу.


Торец трубы должен быть ровным, не иметь заусениц,  иметь внутреннюю фаску благодаря которой при одевании фитинга на трубу обеспечится целостность резиновых уплотнителей фитинга.
После зачистки торца на трубу одеваем  металлическое обжимное кольцо.

Перед тем как соединить корпус с трубой, трубу в месте крепления желательно смочить, вода обеспечит более легкую посадку корпуса фитинга и защитит резиновые уплотнители от разрыва и сползания.

Одевая корпус обжимного фитинга на трубу, нужно быть предельно аккуратным и стараться не повредить резиновые уплотнители на штоке.
Фитинг с поврежденными резиновыми кольцами не пригоден и подлежит немедленной замене. Трубу необходимо одеть до упора с некоторым усилием, так как она должна плотно примыкать к торцевой части фитинга.

После чего, сперва руками, а затем при помощи гаечных ключей затягивается гайка на корпусе фитинга, затяжку нужно производить  достаточно сильно, но осторожно, чтобы гайка фитинга не лопнула, в момент затяжки может раздаваться характерный скрип металла.

На некачественных фитингах при сильной затяжке возможно выдавливание обжимного кольца наружу из под гайки, если вы это обнаружили, фитинг необходимо заменить.

При монтаже металлопластика с обжимными фитингами, нужно помнить, что монтаж таких соединений в штробах или местах к которым нет доступа, крайне не желателен.

stroimasterskaya.ru

                   Смотреть видео монтажа обжимных фитингов


Читаем по теме:

статья о характеристиках металлопластика   Металлопластик, трубы и фитинги

Как спрятать трубы в ванной?

Постоянный адрес статьи:

Показать еще статьи из рубрики – Сантехника

ПОСЛЕДНИЕ СТАТЬИ

Покупаем насосную станцию, устройство и технические отличия

Автономный водопровод за городом где частью системы водоснабжения стала насосная станция, уже давно реальность. Что такое насосная станция, из каких компонентов состоит, и как правильно подобрать ее под свои нужды читаем в этом материале…

Подробнее

Рольставни и секреты ухода за ними

В том случае, если было решено на окна установить рольставни, смело можно говорить о том, что среди всех доступных современному человеку вариантов защитить объект от преступников был выбран наиболее эффективный, эстетичный и изящный – то есть оптимальный вариант…

Подробнее

Проектируем ландшафтный дизайн загородного дома самостоятельно

Рекомендации по проектированию дизайна загородного участка. Интересные и необычные идеи для дачников по оформлению собственного сада. Советы по обустройству участка своими руками.

Подробнее

Обзор радиаторов водяного отопления

На сегодняшний день ассортимент бытовых радиаторов водяного отопления предоставляет большое богатство выбора этой продукции.

Но, чтобы окончательно сделать правильный выбор, необходимо знать основные характеристики и различия радиаторов отопления…

Подробнее

Лодка с цветами

Разных оттенков цветы эстетично высыпаются на землю из кадки или другой не тепичной для цветника емкости, как будто ее опрокинуло порывом ветра…

Подробнее

Освещение участка

В холодное время года день короток и без искусственного освещения не обойтись. Как показала практика, различные временные сети и светильники при некоторой простоте изготовления не только неудобны (провода имеют противное обыкновение постоянно попадаться на дороге и мешать), но и опасны…

Подробнее

Окна из пластика: стоит ли на них экономить?

Окна из пластика — достаточно дорогая покупка. Выбросить зря деньги, установив окна из некачественных материалов не хочется никому. На что же обращать внимание при выборе окон?

Подробнее

Пластиковые длинномерные СКК: особенности выбора электротехнической продукции

Какие требования к проведению электромонтажных работ предъявляют в том случае, когда проводку прокладывают открытым способом? Кабели должны надежно защищаться как от механических воздействий, так и от повреждений в процессе возгорания.

Подробнее

Вагонка – универсальный строительный материал

Одним из самых распространенных и недорогих строительных материалов для отделки загородного дома, да и не только, является строительная вагонка. Что необходимо знать про этот материал при его покупке…

Подробнее

Маленький пруд

Многие, хотели бы иметь небольшой пруд на даче, о том как содержать и ухаживать за прудом в этой статье. ..

Подробнее

Как соединять металлопластиковые трубы обжимными фитингами


Популярность металлопластиковых труб растет с каждым годом. На российском рынке представлено большое количество брендов из которых стабильным качеством и разумными ценами отличается и продукция из нашего ассортимента. Это металлопластиковые трубы HENCO (Бельгия) и VALTEC (Италия).
При соблюдении рекомендаций по подбору и эксплуатации производитель заявляет срок службы более 50 лет. Для стабильной и безопасной работы отопительной, водопроводной систем очень важно правильно соединять трубы и фитинги.

Соединение металлопластиковых труб осуществляется разными способами. Наиболее распространенными на сегодня являются соединения:

  • на обжимных фитингах
  • на пресс-фитингах

Именно такими способами монтируется продукция VALTEC и HENCO из ассортимента нашего интернет-магазина.

Соединение обжимом

Этот способ очень популярен ввиду его простоты. Единственный необходимый инструмент – гаечный ключ. Также желательно иметь специальный калибратор, ножницы и смазку.

Процесс соединения трубы и фитинга выполняется в следующей последовательности:

  • под углом 90 град. в нужном месте отрезается труба. Лучше всего это делать специальными ножницами, которые обеспечат ровный рез и отсутствие загибов.
  • с помощью специального калибратора (при отсутствии, ножом) срезается внутренний угол на срезе. Это делается для того, чтобы при всовывании штуцера на повредить или не сдвинуть уплотнительные резиновые кольца.
  • внутреннюю поверхность трубы рекомендуется смазать специальной силиконовой смазкой или мыльной водой. Это дополнительная гарантия, что уплотнительные кольца останутся на своих местах.
  • фитинг раскручивается. Сначала накидная гайка, затем обжимное кольцо одеваются на трубу.
  • штуцер фитинга до упора задвигается в трубу
  • обжимное кольцо сдвигается на фитинг и гайка затягивается вручную.
  • гайка дожимается ключом. Рекомендуемое количество оборотов для диаметров 16 мм и 20 мм – 1, для 26 мм и 32 мм – ¾. Соединение выполнено.

Нужно отметить, что из большинства типов соединений пластиковых труб, обжим наиболее простой, но и наименее надежный. Хорошее качество соединения обеспечат, кроме правильного монтажа, трубы и фитинги известных, давно зарекомендовавших себя, торговых марок. VALTEC и HENCO из этого перечня. Обжимные соединения являются обслуживаемыми, поэтому раз в год их нужно проверять и при необходимости подтягивать.

Способы крепления     Обновлено: 07.12.2020 13:29:46

Источник: http://krepcom.ru:443/blog/sposoby-krepleniya/obzhimnye-fitingi/

Наши контакты:
E-mail: [email protected] ru
Телефон: 8 (800) 333-21-68

Обжимные фитинги для металлопластиковых труб: как определить качество

В рекомендациях на тему «как отличить хорошее и настоящее от плохого и поддельного» всегда умиляет предложение попросить сертификат. Как будто при нынешнем уровне коррупции и копировальной техники бумажки чего-то стоят. А совет поискать фирменное клеймо вызывает гомерический смех у всего китайского народа, чьи производители контрафакта могли бы написать книгу о подделке товарных знаков. Нет, чтобы купить обжимные фитинги для металлопластиковых труб и не разочароваться в их качестве, мы прибегнем к детальному осмотру оных и критично проанализируем увиденное.

Атрибуты качества обжимных фитингов

Внимательно посмотрите на фото 1 и найдите два отличия. У накидной гайки слева видна юбка, тогда как справа подобного не наблюдается. Зачем она нужна? Чтобы можно было сделать обтяжку до упора, даже если вы придерживаете фитинг широким ключом (гайка справа просто упрётся в инструмент). Потребность в таком насилии над водопроводным изделием случается крайне редко, тем не менее, наличие возможности лучше её отсутствия.

Теперь обратите внимание на грани обоих фитингов. У правого они чёткие и острые, что говорит об использовании дешёвых методов обработки. Левый образец сделан с применением более серьёзных технологий, и его сглаженные углы облегчают набрасывание ключа. Это, впрочем, ещё не гарантирует качества изделия в целом, есть и другие нюансы.

Попробуйте при случае взвесить на ладони дешёвый фитинг и аналогичный, но подороже. Разницу почувствуете, не сомневайтесь. У хорошего изделия толстые стенки корпуса и массивная гайка, потому оно и весит, и стоит больше. Вполне возможно, что лёгкий образец выдержит давление воды, но в процессе монтажа запросто может лопнуть если не он сам, то гайка.

На ней, кстати, ещё один атрибут хорошего качества – маркировка. Что именно там написано – дело десятое. Но если буквы и цифры утопают слишком глубоко или выходят за пределы окружности, такая гайка легко развалится под ключом, да и качество самого фитинга под вопросом. Посмотрите на фото 2, как выглядит маркировка качественного изделия.

Теперь посмотрим глубже. На снимке 3 видна внутренняя фаска у основания штуцера. Та же картина наблюдается у хорошего фитинга и с другой стороны, а у дешёвого эти поверхности плоские. Можете посчитать это излишеством, но с такой фаской вода в трубах шумит гораздо меньше, да и сопротивление потоку снижается.

Не спешите покупать обжимной фитинг, даже если он дорогой, и все вышеописанные признаки качества присутствуют. Не поленитесь его разобрать, осмотрите внимательно детали. Иногда случается обнаружить цангу без распила или кривую, помятую резьбу. Стоит проявить интерес и к уплотнительным колечкам. Многие скажут, что их недолго заменить, но производитель хороших фитингов никогда не оснастит свою продукцию потрескавшимися резинками, так что они тоже свидетельствуют о качестве или его отсутствии.

Чем опасна дешевизна

Сложно подавить искушение купить недорогие фитинги, особенно в период кризиса. Но надо понимать, что это лотерея типа «потечёт – не потечёт». Некачественные фитинги имеют привычку лопаться в процессе эксплуатации, особенно в системах отопления и горячей воды. Причём дешёвое изделие может идеально выглядеть, но микротрещины глаз не выявит. Хорошо, если вода через них начнёт сочиться сразу, а не когда никого нет дома.

Проблемой может стать и монтаж дешёвого фитинга. Конечно, опытный мастер изловчится и затянет как надо любую гайку, но бывает, что она просто не захватывает резьбу. Да, случается и такое, если гайка узкая, а цанга слишком широкая. Причём когда вы будете разбирать этот фитинг в магазине, всё прекрасно открутится и закрутится. Но попытаетесь повторить этот номер уже с трубой – проблема вылезет наружу. Так что подумайте ещё разок, стоит ли гнаться за дешевизной.

Основы компрессионных фитингов

Введение в компрессионные фитинги

Компрессионные фитинги – один из наиболее распространенных и универсальных способов соединения металлических или твердых пластиковых труб. Компрессионные фитинги, особенно полезные из-за их экстремальных температур и давлений, а также совместимости с агрессивными жидкостями, можно увидеть в различных системах, от газовых линий на нефтеперерабатывающих заводах до водопровода под вашей раковиной.

Миниатюрные компрессионные фитинги используются в самых разных областях, от хроматографии и приборов для обнаружения бомб до медицинских устройств и струйной печати.Будь то водонагреватель в вашем доме или труба, по которой транспортируются опасные химические вещества, все компрессионные фитинги имеют несколько общих черт: они требуют простой сборки, длительного срока службы и абсолютно полного отсутствия утечек.

Узлы компрессионного фитинга

различаются по конструкции от производителя к производителю, но все они состоят из трех основных элементов: стяжной гайки или винта, одного или нескольких наконечников и корпуса компрессионного фитинга. Принцип действия каждого компонента также остается более или менее одинаковым для разных конструкций: трубка вставляется в конец фитинга, а гайка / винт затягиваются, заставляя обойму (и) войти в корпус фитинга. По мере того, как манжета (и) перемещается в осевом направлении в корпус фитинга, угловая форма корпуса сжимает в радиальном направлении конец манжеты на внешнем диаметре трубки. Именно это радиальное сжатие создает герметичное уплотнение между фитингом, обжимным кольцом и трубкой и дает компрессионному фитингу свое название.

Успех компрессионных фитингов в конкретной области применения может зависеть от ряда факторов. Основными из них являются конструкция фитингов и обжимных колец, выбор трубок и процедура установки.

Феррулы

Манжета – это основной уплотнительный элемент узла компрессионного фитинга, который может быть изготовлен из самых разных материалов, от нержавеющей стали до графита. Однако большинство имеющихся на рынке наконечников изготавливаются из металлов. Металлические манжеты привлекательны тем, что они стабильны в широком диапазоне температур и могут выдерживать сжимающие нагрузки без ослабления нагрузки. Обычно считается, что уплотнения «металл-металл» подвержены утечкам (например, металлическая трубная резьба часто армируется трубной лентой). Однако манжеты специально разработаны для создания оптимального уплотнения как по отношению к трубке, так и к корпусу фитинга. Некоторые из ключевых факторов конструкции наконечника включают:

Форма наконечника

Форма наконечника и угол сопряжения корпуса фитинга являются критическими факторами надежности компрессионного уплотнения. Оба компонента должны быть сужены таким образом, чтобы обойма сжималась должным образом при затягивании гайки, сохраняя при этом осевое совмещение с трубкой.Кроме того, относительные углы манжеты и корпуса фитинга будут определять, насколько линейное движение преобразуется в радиальное сжатие и какой уровень контакта («линейный контакт» или «поверхностный контакт») достигается с трубкой. Равномерное сжатие «линейного контакта» по всей окружности манжеты обеспечит наиболее надежное уплотнение. Для этого также важно, чтобы наконечник имел острый передний край.

Цельные и двухкомпонентные наконечники

Большинство основных компрессионных фитингов содержат одну муфту. Конструкции с одним обжимным кольцом сводят к минимуму общее количество компонентов и надежно работают при изготовлении из более мягких материалов (например, пластика или латуни). Однако при работе с более твердыми материалами, такими как сталь, крутящий момент часто передается от стяжной гайки к обжимному кольцу, когда гайка затягивается. Результирующее вращение может вызвать асимметричное сжатие манжеты или смещение со временем из-за остаточного крутящего момента. В нержавеющих сталях вращение манжеты также может вызвать истирание и необратимые утечки.Добавление дополнительной свободно вращающейся задней манжеты может отсоединить гайку от передней манжеты, предотвращая передачу крутящего момента.

Асимметричные и симметричные наконечники

Цельные наконечники часто бывают асимметричными или симметричными. Обе версии симметричны в радиальном направлении для равномерного уплотнения по внешнему диаметру трубки. Вместо этого симметрия / асимметрия относится к ориентации относительно гайки.

Асимметричная обойма имеет форму конуса и может быть вставлена ​​в корпус фитинга только в одном направлении (обычно кончик конуса направлен в корпус фитинга).Симметричные манжеты выглядят как два соединенных друг с другом конуса, и их можно вставлять в корпус фитинга в любом направлении. Это упрощает сборку в приложениях, где используется много фитингов, а время сборки имеет решающее значение.

Обратной стороной симметричных наконечников является то, что они с большей вероятностью смещаются со стороны оси по отношению к трубке, создавая небольшие утечки. Это особенно актуально при использовании в сочетании с жесткими пластиковыми трубками. По этой причине асимметричные манжеты обычно предпочтительны для высокотехнологичных приложений.Асимметричные манжеты также позволяют использовать двухэлементные манжеты, как описано выше.

НКТ

Компрессионные фитинги чаще всего используются с жесткими трубками, поскольку стенка трубки должна быть достаточно жесткой, чтобы противостоять силам сжатия, прикладываемым муфтой. Обычные варианты включают металлические трубки (например, из нержавеющей стали или меди) и жесткие пластиковые трубки (такие как PEEK, нейлон, Teflon®, Kynar® или полиэтилен).

Использование более мягких трубок (таких как полиуретан или винил) обычно не рекомендуется с фитингами компрессионного типа, так как стенка трубки может разрушиться или отойти от наконечника.Это сводит на нет удерживающую способность обоймы, а также может препятствовать тому, чтобы обойма образовывала герметичное уплотнение по всему диаметру трубки. Если есть особая проблема конструкции (например, малый радиус изгиба), которая требует использования более мягких трубок, важно укрепить стенку трубки. Некоторые производители предлагают для этой цели вставки для трубок. Вставка трубки, обычно сделанная из металла, вдавливается в мягкую трубку и поддерживает стенку трубки, так что она не разрушается при сжатии наконечника.

Физические и химические характеристики различных материалов трубок должны приниматься во внимание при выборе наилучших труб для конкретного применения. При работе над новым дизайном рекомендуется обращаться за технической поддержкой к поставщику трубок. Ключевые факторы включают: экстремальные значения давления и температуры, условия окружающей среды, условия вибрации, совместимость с жидкостями и минимальный радиус изгиба. В дополнение к этим общим соображениям, есть еще несколько конкретных факторов, которые следует учитывать при сборке компрессионных фитингов, например:

Тефлоновая (PTFE) трубка
Трубки из ПТФЭ

являются популярным материалом для изготовления трубок, потому что они устойчивы к большинству химикатов, выдерживают относительно высокое давление, мало выделяют газ и более гибкие, чем металлические трубки.Одним из ключевых конструктивных факторов при использовании труб такого типа является их склонность к «холодному течению» или деформации вдали от сжимающей нагрузки. Это может вызвать утечку со временем, поскольку стенка трубки начинает расползаться (холодный поток) от наконечника. Проблема текучести на холоде усугубляется, когда трубка подвергается воздействию высоких температур, и может возникнуть, даже если фитинги установлены правильно и изначально герметичны.

Одним из решений этой общей проблемы является установка дополнительного уплотнения, такого как внутреннее уплотнительное кольцо, в корпус фитинга.Этот вторичный уплотнительный элемент обеспечивает радиальное уплотнение по внешнему диаметру трубки, независимо от уплотнения, создаваемого обжимной муфтой. Это подход к проектированию «ремня и подтяжек», но он оказался очень эффективным в решении проблемы утечки холодного потока.

Металлические трубки

Способ производства металлических трубок может существенно повлиять на их характеристики с компрессионными фитингами. Трубка должна быть гладкой и не иметь шероховатостей или линий выдавливания, которые могут создать путь утечки через наконечник.Кроме того, трубки, которые хранились в бухтах, часто могут иметь асимметричный диаметр, что предотвращает даже сжатие. В то время как эластомерное уплотнение может деформироваться в соответствии с этими небольшими отклонениями, уплотнение «металл-металл» компрессионного фитинга менее терпимо. Также важно, чтобы конец каждой секции был обрезан под прямым углом, чтобы трубка могла располагаться симметрично в корпусе фитинга.

Установка

Инструкции по установке компрессионных фитингов различаются в зависимости от производителя и конкретной конструкции фитинга.Следует внимательно следить за соблюдением процедур сборки, рекомендованных производителем. Однако есть несколько общих элементов процедуры установки почти для всех компрессионных фитингов:

Расстояние в зависимости от крутящего момента

Обычно процедура затяжки компрессионного фитинга определяется с использованием вращения гайки в качестве ключевой метрики, а не крутящего момента. Компрессионные гайки имеют резьбу, что означает, что количество оборотов гайки напрямую зависит от линейного сжатия манжеты в зависимости от шага резьбы.С другой стороны, крутящий момент может сильно различаться в зависимости от материала фитинга и наконечника, смазки, степени истирания (для фитингов из нержавеющей стали) и других факторов.

Плотнее – не «лучше»
Часто при сборке фитингов монтажники и инженеры предполагают, что «плотнее – лучше». Это не относится к компрессионным фитингам. Как описано выше в разделе «Манжеты», оптимальное уплотнение создается линейным контактом между манжетой и трубкой. Недостаточная затяжка стяжной гайки не деформирует манжету настолько, чтобы создать этот контакт, но чрезмерная затяжка приведет к слишком сильной деформации манжеты, создавая поверхностный контакт.Контакт с поверхностью ослабляет уплотнение и часто приводит к утечкам

Разборка и повторная сборка
Простота сборки и разборки – одна из причин, по которой компрессионные фитинги так широко используются. Для разборки нужно просто ослабить стяжную гайку или винт. Повторная сборка может быть выполнена аналогично первоначальной сборке, хотя обычно требуется меньшее количество оборотов гайки, поскольку манжета уже прижата к трубке. Однако важно отметить, что компрессионные фитинги можно разобрать и собрать только несколько раз перед заменой манжет и / или корпуса фитинга, чтобы обеспечить герметичное уплотнение.

Смешивание и соответствие компонентов
Даже если компоненты двух разных производителей внешне выглядят одинаково, они часто будут отличаться по ключевым внутренним размерам, таким как конус наконечника / корпуса, длина наконечника, а также размер резьбы и шаг. Таким образом, смешивание и согласование компонентов от разных производителей в лучшем случае может дать разные результаты и обычно не рекомендуется.

Рекомендации по применению

Компрессионные фитинги

часто выбирают не только по причинам, связанным не только с герметизацией и простотой использования.Во многих случаях высокие давления и температуры требуют использования жестких труб, которые несовместимы со многими другими типами фитингов. В других областях применения, например, в лабораторных приборах, опасения по поводу загрязнения делают привлекательными стерильность и низкие газовыделительные свойства трубок из нержавеющей стали и компрессионных фитингов. Существуют и более специализированные приложения; модифицированные компрессионные фитинги могут быть идеальным способом добавить термопару в систему, находящуюся под давлением, чтобы получить больше данных о процессе.

Некоторые особенности приложения включают:

Приложения высокого давления
Компрессионные фитинги – идеальный выбор для приложений высокого давления. В сочетании с материалом трубок высокого давления, таким как сталь, большие компрессионные фитинги часто можно использовать при давлениях, превышающих 10 000 фунтов на квадратный дюйм. Номинальное давление уменьшается в миниатюре из-за более компактных размеров, но компрессионные фитинги Beswick из нержавеющей стали, например, по-прежнему рассчитаны на 3 000–5 000 фунтов на кв. Дюйм, в зависимости от модели.Этого более чем достаточно для использования в системах с CO2 в баллонах под высоким давлением, в водородных топливных элементах, в аэрокосмической отрасли и т. Д.

Ключом к использованию компрессионных фитингов при высоком давлении, особенно с газами, является целостность манжетного уплотнения. В то время как более простые конструкции (например, цельная манжета или манжеты без термообработки) могут быть достаточными при более низких давлениях, для приложений с высоким давлением требуются прочные компоненты, которые создают более надежное уплотнение.

Приложения высокой чистоты
Многие приложения в таких отраслях, как медицина, полупроводники и приборостроение, требуют, чтобы все компоненты были как можно более инертными и свободными от загрязнений.Компрессионные фитинги значительно облегчают эти применения. Использование трубок из нержавеющей стали или инертного пластика (например, ПТФЭ) позволяет инженерам избежать загрязнения, создаваемого материалами трубок с высоким газовыделением. Кроме того, компрессионные гайки и манжеты часто полностью металлические, и их легче автоклавировать, очищать или стерилизовать, чем фитинги, содержащие пластмассы или внутренние эластомеры.

Один из факторов, который следует учитывать при использовании этих материалов с высокой степенью чистоты, – это истирание. Заедание компрессионных фитингов может происходить между резьбой гайки и корпуса или между корпусом и обжимным кольцом.Истирание обычно наиболее распространено, когда фитинги подвергались экстремальной очистке, при которой удаляются все остаточные масла. Легкие случаи истирания могут проявляться в виде небольших царапин или зазубрин, в то время как более серьезные случаи могут привести к слипанию компонентов или срыву резьбы с корпуса фитинга.

В этих приложениях очень важно использовать обжимные кольца, устойчивые к истиранию. Также может быть полезно использовать летучую смазку, такую ​​как изопропиловый спирт, для временной смазки сопрягаемых поверхностей, пока зажимная гайка затягивается.Спирт смазывает поверхности из нержавеющей стали во время сборки, а затем полностью испаряется, не оставляя следов или загрязнений.

Заключение

Компрессионные фитинги

широко используются во многих отраслях промышленности и могут быть полезны практически в любой конструкции гидроэнергетики. Среди их многочисленных преимуществ – возможность подсоединения к металлическим и жестким пластиковым трубкам, высокие номинальные значения давления и температуры, коррозионная стойкость и простота подсоединения. Хотя с компрессионными фитингами также связано множество проблем, существуют «профессиональные хитрости», которые могут помочь обеспечить успешную конструкцию. Нет двух абсолютно одинаковых приложений! Чтобы узнать больше о компрессионных фитингах или определить, подходят ли компрессионные фитинги для вашей конструкции, обратитесь к инженеру Beswick по приложениям.

Использование компрессионных фитингов для установки сантехники

Компрессионный фитинг – это сантехнический эквивалент ношения защелкивания. галстук … если кто-то за него не дергает, никто не станет мудрее! Компрессионные фитинги имеют схожие характеристики … они легко сочетаются друг с другом, но склонны к некоторым «стрессовые» проблемы, если вы не выбираете их приложения мудро!

Что такое компрессионный фитинг?

Обжимной фитинг – это тип муфты, используемый для соединения двух труб или труба к арматуре или клапану.Он состоит из трех частей … компрессионную гайку, компрессионное кольцо и компрессионное седло. Как ты на схеме слева видно, что гайка надета на трубу, с последующим компрессионным кольцом.

Трубка вставлена ​​в фитинг (в данном случае запорный клапан унитаза). и гайка затягивается. Когда гайка затягивается, сжатие кольцо вдавливается в седло, заставляя его прижиматься к трубе и зажимная гайка, обеспечивающая водонепроницаемое соединение.Обычно это так.

В чем преимущества и недостатки компрессионных фитингов, и как насчет перечисления некоторых основных руководящие принципы их здравого смысла установки и использования?

Хотя может показаться, что основным преимуществом компрессионных фитингов является их простота сборки, их реальное преимущество в простоте разборки ! Если вы осмотритесь по всему дому, вы увидите, что использование сжатия арматура обычно ограничивается приборами и приспособлениями, которые будут… данный достаточно времени, нормального использования и безумных ударов расческой … изнашиваться и нуждаться в подлежит замене. Загляните под тщеславие в ванной, за унитаз, под в посудомоечной машине или за холодильником … и вы увидите сжатие фурнитура в flagrante delicto !

Фактически, теперь повсеместное использование компрессионных фитингов в домах удобно. соответствует появлению удобных в использовании приспособлений, сделанных своими руками, и Техника. В конце концов, если вы хотите продавать сборщики людям с ограниченными навыками, вы хотите, чтобы их установка была максимально безболезненной.Ergo, компрессия арматура!

Но компрессионные фитинги имеют обратную сторону и могут протекать при неправильном использовании. Вот мои правила использования компрессионных фитингов. Если вы не следуете за ними, вы можете пожалеть об этом!

Компрессионные фитинги используются на стационарных только подключения …

Если критически взглянуть на компрессионные фитинги, очевидно одно … они предназначены для предотвращения движения трубы наружу от фитинга. Однако они плохо справляются с работой по предотвращению прохождения трубы. поворот внутри фитинга.Чтобы наглядно это представить, возьмем пример подключение для холодильного льдогенератора.

Обычно компрессионный фитинг используется для соединения медных трубок с машина, которая делает лед. Чтобы тонкая трубка 1/4 “не перегибалась или не перегибалась, когда холодильник прижат к стене, избыток трубок обычно «свернулся» за холодильник. Это действует как пружина, расширяющаяся когда холодильник выдвинут, и сжимается, когда холодильник толкается назад.

Проблема возникает, если трубка не прикреплена прочно к задней части холодильник.Без этого зажима трубка создает вращательное напряжение на компрессионного фитинга при перемещении холодильника, что со временем может вызвать трубку, чтобы вращаться внутри фитинга, или даже ослабить стяжную гайку, что приведет к «невидимая» утечка за холодильником. Это может быть особенно неприятная утечка, потому что она может пропитать пол без доказательств до тех пор, пока повреждение не будет суровыми … или пока дружелюбные, семейные муравьи-плотники не найдут милые, влажные древесина!

Двойные компрессионные фитинги для удлинения трубы…

Еще одно применение компрессионных фитингов, квалифицированное как НЕТ, – удлинение труб с помощью прямого или углового двойного компрессионного фитинга (слева). Примерно единственный раз, когда это приемлемо под раковиной, где нет движения или напряжения. Если есть даже вероятность того, что компрессионное соединение будет подвергаться вращательному движению или воздействие любого рода, лучше использовать припой или “пот”, соединение вместо этого.

Компрессионные фитинги предназначены для однократного использования, но тебе может повезти…

Каждый компрессионный фитинг немного отличается тем, как он ориентируется при затягивании … но иногда фитинг можно использовать повторно. Соединения для ледогенератора и посудомоечная машина две связи, которые приходят на ум. Если вы решили попробовать установить соединение используя существующие постоянно прикрепленные кольцо и гайку, обязательно смажьте кольцо и резьба на стяжной гайке. Вы повысите свои шансы на получение успешная печать ..

Вы не можете снять компрессионное кольцо с трубки после того, как оно было использовано.Если невозможно получить герметичное соединение, трубка за кольцом должна быть вырезано, и установлено новое кольцо. Хотя компрессионные гайки часто можно использовать повторно, Я бы не рекомендовал этого, потому что старая гайка может немного деформироваться и снизить качество нового соединения.

Обязательно смазывайте резьбу накидной гайки перед установка …

Нет, я не лишний. Это просто хорошая практика также для смазки новых компрессионных фитингов, поэтому я подумал, что упомяну об этом… Для записи!

Не перетягивайте фитинг, особенно когда пластиковой трубкой …

Есть точка, за которой затягивание компрессионная гайка больше не дает никакого усиления. Как только вы столкнетесь с сопротивлением в поворачивая, затяните не более чем на пол-оборота. Проверить соединение с помощью слегка включив воду. Если есть утечка, выключите воду и затягивайте стяжную гайку не более чем на четверть оборота за раз, пока все утечка прекращается. Это один из тех «болезненных» навыков, которые вы развиваются со временем, поэтому не ожидайте идеального соединения без утечек с первого раза. пытаться.Даже нам, остроумным старым профессионалам, иногда приходится настраивать связи, чтобы получить их правильно!

Если старый компрессионный фитинг начинает протекать, вы может удастся его спасти!

Просто слегка ослабьте стяжную гайку, а затем снова затяните ее немного дальше исходного положения. Ослабление вначале – это старый трюк монтажника … он снижает сопротивление времени и коррозии на резьбе стяжной гайки, что облегчает затяжку. Если это не сработает или прижимная гайка не затягивается, ослабьте ее, нанесите немного сантехнической смазки на резьбу и повторите попытку.

Если вы соединяете пластиковые трубки с компрессионный фитинг, не используйте металлическое компрессионное кольцо … используйте пластиковое!

Просто поверь мне … не делай этого, иначе тебя ждет беда! Если вы не получили один с трубкой, вы можете купить его в строительном магазине.

Убедитесь, что труба вошла глубоко в перед затяжкой стяжной гайки …

Это обычный причина негерметичности компрессионных фитингов. Большинство отсечок имеют ограничение «губа», чтобы вы не протолкнули трубку слишком далеко.Если ты соединяя две части трубки двойным компрессионным фитингом, кладем карандаш отметьте или кусок ленты на трубке, чтобы указать правильную глубину … немного менее половины длины фитинга. По крайней мере, труба должна выступают на 1/8 дюйма за компрессионное кольцо.

Компрессионные фитинги не подходят для изогнутых трубок !!

Почему? Потому что в 90% случаев компрессионные кольца не скользят по изогнутой трубке. Но здесь спрятано предупреждение … когда вы сгибаете трубку, всегда оставляйте последние несколько дюймов трубки прямыми, иначе у вас возникнут проблемы с связь… очень печальная вещь!

Как подключить компрессионный фитинг к ХПВХ | Home Guides

Автор: SF Gate Contributor Обновлено 27 мая 2021 г.

Хлорирование поливинилхлорида дает пластик, более устойчивый к нагреванию и коррозии, чем ПВХ. Как и в других штатах, Сантехнический кодекс Калифорнии, опубликованный на сайте UpCodes, одобряет трубы из ХПВХ для бытовых водопроводных сетей, но не из ПВХ.

Трубы из ХПВХ легко соединяются с помощью пластиковых фитингов и клея, но если это нецелесообразно, их можно соединить с помощью пластиковых компрессионных фитингов.Фитинги герметизируют как трубы из ХПВХ, так и медные трубы и могут использоваться для соединения этих разнородных материалов. Вы также можете использовать любой компрессионный клапан на пластиковой трубе; металлические компрессионные фитинги, например, на запорных клапанах раковины и унитаза, работают с трубами из ХПВХ так же хорошо, как и с медью.

Как использовать пластиковые фитинги для труб

  1. Обрежьте трубу и скосите ее

  2. Обрежьте трубу из ХПВХ в том месте, где вы хотите установить компрессионный фитинг, используя резак для труб, чтобы получить чистый квадратный разрез.Срежьте кромки трубы напильником. В качестве альтернативы сделайте пропил ножовкой. Если вы используете ножовку, тщательно подготовьте края. Помимо скошенной кромки, на них не должно быть пластиковых осколков. Вы также можете разрезать трубу из ХПВХ с помощью отрезной пилы.

  3. Вставьте трубу в фитинг

  4. Смажьте конец трубы жидкостью для мытья посуды. Ослабьте гайку на обжимном фитинге и наденьте фитинг на трубу до тех пор, пока конец трубы не окажется полностью внутри него.Внутри фитинга есть стопорное кольцо, которое захватывает трубу, когда вы ее полностью вставляете.

  5. Затяните фитинг

  6. Затяните стяжную гайку вручную. Он предназначен для герметизации без использования гаечного ключа. Одна или две капли воды, скапливающиеся по краю пластикового компрессионного фитинга, обычно не означают, что он не герметичен. Такие небольшие утечки обычно проходят через день-два. Однако, если из фитинга попадает вода, и вы не можете затянуть фитинг вручную настолько, чтобы остановить его, затяните его с помощью регулируемых плоскогубцев.

Как использовать латунные компрессионные фитинги

  1. Обрежьте трубу и установите гайку

  2. Установите латунный компрессионный клапан на трубу из ХПВХ почти так же, как на медную трубу. Отрежьте трубу под прямым углом и скосите края, не забудьте удалить все осколки, если вы сделали разрез ножовкой. Наденьте стяжную гайку на трубу резьбой наружу.

  3. Наденьте манжету на трубу

  4. Наденьте латунную манжету, которая идет в комплекте с компрессионным фитингом, на конец трубы и оберните ее водопроводной лентой.Лента предотвращает утечки, компенсируя разную степень расширения латуни и пластика.

  5. Затяните фитинг

  6. Навинтите клапан на гайку и затяните ее вручную. PlumbingSupply.com советует не обматывать нитки сантехнической лентой. Это может помешать вам затянуть резьбу настолько, чтобы обойма вошла внутрь трубы, и соединение может протечь. Удерживая клапан одним гаечным ключом, затягивайте гайку другим гаечным ключом.Избегайте чрезмерной затяжки, иначе вы можете сорвать резьбу.

Удобный справочник по компрессионным фитингам из нержавеющей стали


Fit Matters: что нужно знать Компрессионные фитинги

Когда дело доходит Для соединения металлических или пластиковых трубок непросто использовать компрессионные фитинги. Известный выдерживать жесткие условия давления и температуры при обращении с разнообразный набор жидкостей, компрессионные фитинги можно найти во всем, от газопроводы нефтеперерабатывающих заводов к жилищной сантехнике.Вы даже найдете миниатюрные версии живет во всех сферах применения: принтеры, хроматография и даже медицинские оборудование.

Но не важно приложения, вы всегда найдете общие знаменатели: они служат долго время, их легко собрать, и если вы все сделаете правильно, они просто не станут утечка.

И говоря о старая пословица о том, что великие вещи приходят по трое, вы обнаружите, что одно и то же – правда, когда дело доходит до того, как они собраны.Фитинги из нержавеющей стали могут немного отличаться по конструкции, в зависимости от того, кто их строит, но обычно можно указать на три последовательных элементы: корпус обжимного фитинга, стяжной винт (или гайка), а при хотя бы один наконечник. Это также ключ к тому, как компрессионный фитинг получил свое название: с трубкой, прикрепленной к фитингу, и затянутым винтом или гайкой, манжета перемещается в корпус фитинга, и изогнутая форма корпуса сжимается конец наконечника на внешней части трубки, создавая герметичное уплотнение.Как насчет подключения?

Ферулы внимательнее

Как уплотнение номер один компонент в сборке трубной арматуры из нержавеющей стали, они охватывают весь спектр материалов, от графита до стали. Последние предпочтительнее, благодаря высокая степень стабильности в широком диапазоне температур. Они также могут задержать без расслабления при сжимающих нагрузках. С металлическими уплотнениями, утечки можно ожидать, но наконечники предназначены для создания идеального соединения при соединении с фитингом и трубкой.

Форма – это все

Хочу убедиться надежность вашего компрессионного уплотнения? Обратите особое внимание на форма и угол стыковки корпуса фитинга. Они оба должны быть сужены к Обеспечьте надлежащее сжатие при затяжке винта или гайки. И не забывайте: при этом необходимо поддерживать осевое совмещение с трубкой. Те относительные углы определяют величину линейного движения, превращенного в радиальное сжатие, а также степень контакта с поверхностью, которую вы получите трубка.Линейный контакт – или равномерное сжатие по всей манжете – доставит лучшую печать. Совет профессионала: вы также должны убедиться, что ваше кольцо имеет острый передний край.

В цифрах

В большинстве основных обжимные фитинги, вы найдете только одно обжимное кольцо. В более мягких тканях это упрощает работу с меньшим количеством компонентов. Когда вы переходите к нержавеющей стальной трубный обжимной фитинг, вы обнаружите, что крутящий момент передается на наконечник как затягиваешь винт.Со временем это вращение может привести к смещению наконечника, вызывают истирание и длительные утечки. Ставим еще одну свободно вращающуюся заднюю вставьте наконечник в смесь, и вы увидите, что гайка отделена от передней части – то есть предотвращение передачи крутящего момента.

Вопрос симметрии

Глядя на цельные наконечники, вы увидите асимметричные и симметричные варианты. В асимметричный наконечник конической формы может входить в корпус фитинга только за один направление, в то время как симметричные версии напоминают два соединенных спиной к спине конуса.В последний может входить в фитинг в обоих направлениях, что делает вашу сборку просто немного проще, когда дело доходит до приложений с большим количеством фитингов, и быстрое необходимое время сборки.

Чего нельзя любите симметричные наконечники? Они имеют тенденцию отклоняться от оси, и это может вызвать небольшие утечки. Проблема усугубляется, когда вы работаете с твердым пластиком. трубка. Вот почему асимметричные наконечники, которые обеспечивают гибкость двухкомпонентный дизайн, как правило, подходит для приложений с технологическим прогрессом.

Разговор о трубках

Вы найдете сжатие фитинги, обычно используемые с жесткими трубами – эта стена должна быть прочной все сжатие исходит от наконечника. Сюда могут входить нержавеющие сталь или медь и жесткий пластик, такой как нейлон, полиэтилен или Teflon®.

Мягкая трубка обычно избегают из-за возможного обрушения стенки НКТ или отделения от наконечник.Как вы могли догадаться, это не пойдет на пользу удерживающей муфте. мощность, а также может помешать вам получить герметичное уплотнение. Если ты закончишь используйте более мягкую трубку, обязательно укрепите эту стенку трубки вставками (некоторые производители их носят).

Делай свое домашнее задание при выборе трубки и не экономьте на опыте. Трубка поставщик может предложить неоценимую техническую поддержку и помочь вам учесть факторы такие как условия окружающей среды и вибрации, минимальный радиус изгиба, совместимость жидкости, а также изменения температуры и давления.И угадай что? Ваш контрольный список по-прежнему не обходится без этого:

Трубка из ПТФЭ

Также известный как Тефлоновая трубка, обеспечивающая высокую степень устойчивости к большинству химикатов, выдерживает до высокого давления, с низким выделением газов и большей гибкостью, чем металл. Специальное примечание: он имеет тенденцию к «холодному течению», что со временем приводит к утечкам, поскольку стенка НКТ начинает отходить от наконечника. И эта проблема усугубляется когда трубка затем подвергается воздействию высоких температур.Вы можете встретить эту проблему в лоб за счет использования дублирующего уплотнения (например, уплотнительного кольца) в корпусе фитинга, создавая радиальное уплотнение по внешнему диаметру.

Металлические трубки

Как это производимое может иметь решающее значение в его работе. Вы хотите использовать гладкие трубки (без шероховатостей, которые могут вызвать утечку), которые хранились в катушки, предотвращающие даже сжатие. Совет от профессионала: эластомерное уплотнение может деформироваться до соответствуют вариациям, но уплотнение металл-металл менее адаптируемо.Будь уверен, что каждая секция срезана под прямым углом, чтобы трубка могла располагаться симметрично в тело фитинга.

Выигрышная установка

Мы все знаем эти инструкции могут отличаться в зависимости от производителя и дизайна, поэтому обязательно следуйте рекомендуемые процедуры. Тем не менее, вот несколько вещей, которые следует учитывать почти установка любого компрессионного фитинга:

Несколько слов о крутящем моменте

Обычно ты затяните компрессионный фитинг, используя вращение гайки, а не крутящий момент, как ваш ключевой показатель.Эти гайки имеют резьбу, а это означает ваше количество оборотов. коррелирует с линейным сжатием наконечника (в зависимости от шага нить). С крутящим моментом вы можете быть повсюду, в зависимости от таких факторов, как фитинг и материал, смазка и степень истирания.

Не слишком плотно

Иногда когда Что касается сборки фитингов, легко предположить, что «чем плотнее, тем лучше». С компрессионными фитингами дело обстоит иначе.Вы получаете оптимальное уплотнение с линейным контактом между трубкой и обжимным кольцом. Да, можно недостаточно затянуть компрессионной гайкой, и она не деформирует наконечник настолько, чтобы создать этот контакт. Но слишком сильная затяжка приведет к слишком сильной деформации наконечника, что в конечном итоге приведет к его ослаблению. уплотнение и вызывая утечки.

Разобрать на части. Снова вместе.

Сжатие Фитинги популярны, потому что их легко собрать, а затем разобрать.Ты просто ослабьте стяжную гайку или винт, и все готово. Так же, повторная сборка такая же, как и в первый раз (не теряйте эти инструкции!), хотя и с меньшим количеством оборотов гайки, чтобы добраться до оптимального положения. Совет от профессионала: компрессионные фитинги могут справиться только с несколькими разборками перед обжимными кольцами. или примерка кузова требует замены.

Просто скажи нет компонентным буферам

Хотя два компоненты от разных производителей могут выглядеть одинаково, вероятно, они отличаются некоторые ключевые области, от размера резьбы и шага до длины наконечника.Смешивание и соответствие между разными производителями часто может привести к плохим результатам дорога.

Ваше приложение. Ваши варианты.

Много причин выбрать именно компрессионный фитинг. Одно приложение может требуются совершенно другие возможности, чем другие. Вот некоторые Особенности приложения, на которые следует обратить внимание:

Чувство давления

Ваш идеальный выбор для работы под высоким давлением: компрессионные фитинги.Используется вместе с высокими напорные трубки, они могут удовлетворить потребности приложений, требующих высокой производительности превышение давления выше 10000 фунтов на квадратный дюйм, например, водородные топливные элементы и аэрокосмическая промышленность.

Оставайся чистым

В отраслях от медицины до полупроводников и приборов, ваше приложение должно быть инертным, чистые компоненты. Вот где действительно сияют компрессионные фитинги. Используя трубки из нержавеющей стали или инертного пластика, инженеры могут избежать загрязняющие вещества, возникающие в результате использования материалов труб с высокой степенью газовыделения.Они также есть возможность автоклавировать, очищать и стерилизовать металлические компрессионные гайки и обжимные кольца легче.

При работе при применении с высокой степенью чистоты следите за истиранием, которое может произойти между резьбой или между наконечником и корпусом. Чаще всего это случается, когда фитинги были глубоко очищены (без остатков масла) и могут сначала проявиться в виде небольших зазубрин или царапин. Обязательно используйте наконечники, специально предназначенные для сопротивляться истиранию и не забывайте использовать летучие смазочные материалы (например, изопропиловый спирт) во время сборки.

Заключение

Так много отраслей. Так много приложения практически для любой гидравлической конструкции. Это сила компрессионные фитинги. Спасибо, что нашли время, чтобы освежить свой опыт с нами, и мы надеемся, что вы будете регулярно останавливать нас в своих путешествиях по Интернету.

Магазин Наш выбор фитингов из нержавеющей стали здесь.

Тройники и муфты компрессионные

Обжимная муфта или тройник – это специальный фитинг, предназначенный для соединения существующих металлических и ПВХ труб или трубок.Иногда они продаются как «муфты для ремонта труб». В основном они используются для подземных коммуникаций. Другие типы компрессионных фитингов, такие как резьбовые переходники, также доступны для ситуаций, когда требуется что-то, кроме муфты или тройника. Компрессионные муфты в основном используются для ремонта труб, компрессионные тройники используются для врезки новой трубы / трубки в существующую. Обжимной фитинг может быть изготовлен из ПВХ или металла. ПВХ следует использовать только для соединений, которые будут скрыты от солнечного света, например, под землей или в ящике.

Компрессионная муфта из ПВХ

Компрессионный фитинг работает с использованием резиновой прокладки. Эта прокладка прижимается к существующей трубе, когда вы затягиваете гайку на конце фитинга. Это обеспечивает герметичное уплотнение без необходимости нарезания резьбы, клея или пайки трубного соединения. Используйте компрессионные фитинги с металлическим корпусом над уровнем земли, ПВХ можно использовать под землей, но его необходимо устанавливать ниже уровня мороза. Компрессионные фитинги могут протекать при использовании на сильно корродированных, ржавых или изъеденных ямами трубах.По этой причине некоторые профессионалы не рекомендуют использовать их на старых стальных или оцинкованных стальных трубах. Труба или трубки, прикрепленные к компрессионному фитингу, должны быть надежно закреплены на месте; если они не закопаны в землю, они должны быть плотно привязаны. Если трубы или трубки могут смещаться или перемещаться, компрессионный фитинг не удерживается!

Примечание: некоторые фитинги для капельного орошения также называются «компрессионными». Это не то же самое, что показанные здесь футболки! Также иногда используются «компрессионные фитинги» для труб из меди, полиэтилена и полиэтилена, они похожи на них, но это не одно и то же.Эти компрессионные фитинги предназначены только для жестких труб, таких как ПВХ или металл.

Чтобы использовать компрессионный тройник для врезки в существующую трубу:
Установка компрессионного тройника
  • Во-первых, труба, на которой вы хотите установить компрессионный тройник или муфту, должна быть надежно закреплена на месте. Особенно важно убедиться, что труба не может скользить вперед и назад в продольном направлении. Если труба может скользить, она вылетит из конца компрессионного фитинга! Резиновая прокладка НЕ ​​будет удерживать трубу на месте.Это часто случается, если труба имеет угол (изменение направления) в пределах нескольких футов от того места, где вы устанавливаете компрессионный фитинг. Если в трубе рядом с компрессионным фитингом имеется эллипс, он должен быть «заблокирован» на месте. Для подземных труб кирпич позади элеватора, зажатый между эллем и ненарушенной почвой, можно использовать в качестве блока, препятствующего перемещению элеватора. Не используйте дерево в качестве подпорки под землей, дерево будет гнить. Вы также можете использовать бетон, чтобы удерживать трубу на месте. Официальный термин, используемый для кирпича или бетона, который удерживает трубу на месте, – «упорный блок».Если труба находится над землей, ее необходимо надежно закрепить на месте, чтобы она не двигалась.
  • Убедитесь, что вы покупаете компрессионный тройник правильного размера! Если вы используете неправильный размер, он потечет. Размер будет зависеть как от размера трубы, на которую вы ее устанавливаете, так и от материала, из которого сделана труба. Внимательно читайте размеры! Например: один и тот же размер компрессионного фитинга подходит для трубы 1/2 ″ из ​​ПВХ, 1/2 ″ железо-стальной трубы и 3/4 ″ медной трубы! Часто этот компрессионный фитинг обозначается просто как «1/2 I, 3/4 C», что большинству людей может показаться немного загадочным.В случае сомнений попросите продавца помочь вам выбрать подходящий размер и надейтесь, что продавец знает, о чем они говорят.
  • Как только у вас будет тройник, отключите воду в трубе, в которую вы собираетесь врезаться. Теперь вырежьте из трубы небольшой отрезок, в который хотите попасть. Вырезанная часть должна составлять примерно половину длины компрессионного тройника. Удалите заусенцы с обрезанного конца трубы. Очистите поверхность трубы от грязи, ржавчины, окалины или масла с трубы. Для очистки металлических труб следует использовать металлическую щетку.
  • На каждом конце компрессионного тройника есть гайка (или кольцо), с помощью которой он крепится к трубе. Между корпусом компрессионного тройника и гайкой находится резиновая прокладка. Наденьте компрессионный тройник на один конец трубы. Примечание: на рисунке ниже показан компрессионный тройник, скользящий по трубе, однако вы можете обнаружить, что вам нужно сначала снять гайку и прокладку и надеть их сначала на концы трубы, а затем снова собрать все это на трубе. Прокладки очень плотно прилегают. Возможно, вам придется немного пошевелить им, чтобы они встали на место, или вам может потребоваться постучать по фитингу резиновым молотком, чтобы они встали на место.Не смазывайте их мылом! Если вам необходимо использовать смазку, используйте оригинальную смазку KY Jelly (не согревающую), это отличная смазка на водной основе, сантехники используют ее постоянно.
  • Теперь сдвиньте компрессионный тройник так, чтобы он оказался по центру между двумя секциями трубы.
  • Затяните кольца, чтобы резиновое уплотнение плотно прилегало к трубе. Вот и все, готово! Установите новую трубу, идущую к вашей оросительной системе, в боковой выход тройника.

Типы фитинговых соединений

Фитинги подходят, это правда.Но как? Существует несколько типов соединений и стандартов, и многие из них не имеют особого смысла; Разве что-то размером 1/2 дюйма не следует называть – в физической реальности – 1/2 дюйма? Увы, сантехника – это отдельная игра со своими правилами, которые распространяются на размеры и габариты. Кажущиеся произвольными единицы являются нормой; что вообще означает «номинальный»?

Хотя не все можно решить, следующее руководство должно помочь – по крайней мере – определить наиболее распространенные типы подключения, используемые в домашней сантехнике, что упростит поиск того, что вам нужно.


Резьбовой


Колено из латуни IPS

Латунные, оцинкованные, нержавеющие и другие фитинги, не содержащие меди, часто имеют резьбу, и часто используется стандарт национальной трубной резьбы (NPT). Он взаимозаменяем с IPS – Iron Pipe Size – который вы часто увидите на нашем сайте. Фитинги из ПВХ с резьбой также используют этот тип резьбы. Когда труба измеряется с использованием размеров IPS, соответствующий размер фитинга совпадает с размером IPS: для трубы 3/4 дюйма потребуется фитинг IPS 3/4 дюйма.Когда вы видите MIPS или FIPS, это относится только к размеру стальной трубы с наружной или внутренней резьбой.

Резьбовые фитинги говорят сами за себя – просто навинтите фитинг на трубу. Однако вам нужно следить за тем, чтобы не открутить другой конец трубы, когда вы затягиваете фитинг на этом конце.



Сжатие


Латунный компрессионный колено Компрессионные фитинги

– один из самых быстрых и простых способов соединения двух линий. Эти соединения обычно используются на жестких медных трубах и мягких трубках с внешним диаметром 3/8 дюйма или меньше (например, смесители и ледогенераторы).Размеры компрессионных фитингов соответствуют внешнему диаметру: для трубы с внешним диаметром 1/2 дюйма потребуется компрессионный фитинг 1/2 дюйма. На трубу надевается втулка («манжета») (используйте пластиковую втулку для пластиковой трубки), которая помещается внутри фитинга. Поверх этого помещается гайка, которая при затягивании создает уплотнение. Эти фитинги нельзя перетягивать – при появлении сопротивления не делайте больше пол-оборота.

Хотя компрессионные соединения используются регулярно вместо пайки, их следует устанавливать только в стационарных условиях с небольшим перемещением или воздействием на водопровод.Если ожидается такая активность, рекомендуется пайка. Компрессионные фитинги предназначены только для одноразового использования и не должны использоваться в газовых системах.


Факельный


Латунный отбортованный патрубок

Раструбные соединения используются при высоком давлении воды или для газораспределения: в приложениях с более высоким давлением, чем может выдержать компрессионный фитинг. При использовании с мягкой медью специальный инструмент (называемый развальцовщиком) используется для развальцовки трубки, изменяя ее форму, чтобы обеспечить герметичное уплотнение с конусообразной развальцовкой.Размер раструбных фитингов соответствует внешнему диаметру подсоединяемой трубы: если диаметр трубы составляет 1/2 дюйма, вам понадобится раструб на 1/2 дюйма.


C / SWT (Sweat) / розетка


Медный локоть пота

Этот тип фитинга без резьбы предназначен для пайки (или «пропитки») медной трубы. «Флюс» используется для очистки и подготовки трубы, на которую наносится припой и плавится вокруг стыка, создавая прочное герметичное уплотнение. Это один из самых старых и надежных способов соединения труб.Эти медные фитинги имеют номинальный размер (внутренний), что означает, что вам придется вычесть 1/8 дюйма из измерения внешнего диаметра трубы, с которой работаете. Некоторые фитинги также имеют конец FTG – этот размер соответствует размеру трубы. , что означает, что конец может быть присоединен непосредственно к другому фитингу (так же, как и труба), но не больше трубы этого размера. Для несвязанных применений, таких как охлаждение, внешний диаметр может использоваться для описания как трубы / трубки, так и фитингов.


Скольжение / ступица


ПВХ отводной патрубок

Подобно вышеупомянутому медному соединению для пота, скользящие фитинги не имеют резьбы и требуют использования другого материала для уплотнения соединения.Вставные фитинги применяются с пластиковыми трубопроводами – АБС, ХПВХ, ПВХ. Они соединяются между собой с помощью грунтовки, которая очищает и предварительно смягчает пластик, и клея, который скрепляет трубу и фитинг, образуя одну деталь из двух. Благодаря своему химическому составу, ABS не требует грунтовки.

Соединения скольжения из ПВХ и АБС соответствуют размерам IPS, в то время как в большинстве CPVC используются размеры медных трубок (CTS), что означает, что типы не взаимозаменяемы.


Push-to-Fit (SharkBite, ProBite, John Guest)


SharkBite Колено с нажимной посадкой

Эти фитинги нацелены на легкость и простоту, требуя от пользователя просто протолкнуть трубу или трубку в фитинг, чтобы обеспечить водонепроницаемое соединение.При использовании с медными трубами (не трубками), ХПВХ и PEX (имеется специальная вставка для сохранения целостности PEX при использовании этих фитингов), соединение становится возможным за счет комбинации специально разработанных уплотнительных колец и металлических зубцов, которые возьмитесь за трубу или трубку и удерживайте их на месте. Это не постоянные соединения, но они требуют использования специального инструмента для отключения в случае ProBite и Sharkbite. Хотя каждое соединение имеет чистый конец без заусенцев (без острых краев или случайных мелких остатков), это особенно важно с этими фитингами: использование только уплотнительного кольца и некоторых зубцов для соединения означает, что любые острые края или мусор может содержать более разрушительную угрозу, чем обычно.

Имейте в виду, что для фитингов Sharkbite требуется определенная глубина вставки в зависимости от используемого фитинга (это можно сделать вручную или с помощью специального «измерителя глубины для удаления заусенцев». Для фитингов Push-to-Fit обычно используется размер CTS.



Барб


Латунный локоть с зазубринами

Фитинги с зазубринами используются для соединения гибких труб (включая садовые шланги) с металлическими или пластиковыми трубопроводами. Конец фитинга с зазубринами вставляется в шланг и зажимается вокруг него, чтобы обеспечить герметичность.Зубцы имеют размер по внутреннему диаметру подсоединяемого шланга. Другой конец обычно использует IPS (MIPS или FIPS), GHT или скользящее соединение. Эти типы фитингов обычно используются в коммерческих приложениях для напитков, таких как водопроводные линии или фонтанчики с содовой.


Резьба для садового шланга


Переходник для латунного шланга

Резьба для садовых шлангов (GHT: наружная = MHT; внутренняя = FHT) более грубая, чем стандартная трубная резьба; еще грубее резьба для пожарного рукава (NST), которая быстро соединяется по понятным причинам.Эти фитинги обычно используются для адаптации садового шланга к другому соединению, будь то нагнетатель шланга, быстроразъемный фитинг или насадка, и используют шайбу, чтобы гарантировать плотное уплотнение.

… А вот и ваш ускоренный курс по наиболее распространенным типам фитингов! Многие страницы наших продуктов содержат дополнительную информацию об этих соединениях, относящихся к используемому продукту. Никто не любит возвраты (и, что еще хуже, ошибаться), поэтому, если вы не уверены в том, что вам нужно, вы всегда можете написать нам!

Компрессионные фитинги, Манипуляционные компрессионные фитинги, Латунные компрессионные фитинги, Поставщики компрессионных фитингов

Компрессионные фитинги – это особый тип муфты, обычно используемый для соединения двух труб или трубы с приспособлением или клапаном.Компрессионный фитинг стягивает втулку или манжету на стыке, чтобы предотвратить утечку. Эти фитинги очень прочные и надежные, их можно надеть с помощью пары гаечных ключей. Эти фитинги не требуют нагрева и подходят даже для влажных труб.

Компрессионные фитинги идеально подходят для бытовой сантехники.

Материалы Используется:
Компрессионные фитинги обычно изготавливаются из таких материалов, как:

  • Латунь
  • Пластик
  • Медь
  • Чугун

В случаях, когда для соединения труб двух труб используются компрессионные фитинги. разнородные материалы, например ПВХ и медь, они должны быть изготовлены из такие подходящие материалы, которые идеально подходят для соединения.

Детали обжимного фитинга:
Обжимные фитинги для труб состоят из трех частей:

  1. Гайка компрессионная
  2. Компрессионное кольцо или внутреннее кольцо, или «оливковое», и
  3. Компрессионное сиденье
Как это работает?
Как следует из названия, компрессионный фитинг прикладывает сжимающую силу. к трубе и трубопроводной арматуре, образуя герметичное уплотнение. Чтобы предотвращение утечки жидкостей, фитинг прижимается к трубе с силой, которая устраняет присутствие любого пространства между суставы.

Типы компрессионных фитингов:
Существует два основных типа компрессионных фитингов:

  • Тип A или неманипулятивный фитинг: Эти фитинги просты в установке и не требуют доработки НКТ. Компрессионные фитинги типа А также известны как оливковые и могут быть устанавливается с помощью обычного гаечного ключа для затяжки окружающих орех. Эти фитинги обычно используются для подключения воды.
  • Тип B или манипуляционная арматура: Установка типа B фитинги требуют развальцовки или раструба трубы. Чтобы удалить этот тип фитинга часто используется для отделите гайку и оливку от трубы. Тип-Б штуцер в основном используется для газовых линий.
Советы покупателю
Следует учитывать следующие факторы:
  • Материал, используемый для изготовления компрессионных фитингов: чрезвычайно важно для правильного соединения труб и арматура.
  • Размер фитинга также важен и правильный размер следует выбрать для правильного применения.
Обычное использование:
Компрессионные фитинги во всем мире используются в сантехнике для соединение тонкостенных труб или двух трубок вместе. Эта фурнитура широко используется для кранов горячей и холодной воды; и запорные вентили туалета.
Рекомендации по использованию компрессионных фитингов:
  • Компрессионные фитинги всегда следует использовать с постоянными или стационарный соединения.Эта фурнитура сконструирована таким образом что они ограничивают движение трубы от фитинга.
  • При установке компрессионных фитингов следует соблюдать осторожность, чтобы чтобы перетянуть их. Особую осторожность следует соблюдать при использовании пластиковые трубы. Потому что есть точка, за которой затягивание компрессионная гайка больше не дает никакого усиления.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
