рейтинг 2019-2020 года и как выбрать самый надежный нивелир

Лазерные уровни на 360 градусов пользуются огромным спросом несмотря на довольно высокую цену.

Они используются при строительстве и ремонте любых строений.

Интерес к ним обусловлен тем, что они значительно упрощают работу по сравнению с классическими двухплоскостными уровнями.

В конструкции предусмотрен сконцентрированный счет, за счет которого проще выполнять множество строительных работ.

Обзор основных параметров устройства и особенностей популярных уровней упростит выбор подходящей модели.

Содержание статьи

Как выбрать и на что обратить внимание?

Ключевые параметры, которые необходимо оценить при выборе лазерного нивелира:

• рабочая температура — устройства предназначены при работе при температуре от -10 до +40 °С или от 5 до 40 °С, первый вариант наиболее предпочтителен для выполнения строительных задач в неотапливаемом помещении и на открытом воздухе;
• дальность — составляет 2-50 м у моделей без приемников и 50-200 м у моделей с приемниками, второй вариант используется для профессиональной деятельности на крупных объектах;
• точность — составляет от 0,1 мм/м до 0,8 мм/м в зависимости от модели, для работ на большом расстоянии важна минимальная погрешность;
• количество лучшей — большинство моделей имеют 2 луча, что обеспечивает точную разметку;
• цвет луча — наиболее распространены уровни с красным лучом, но с зеленым лазером проекция лучше видна;
• функциональность — за счет пузырькового уровня предусмотрено самовыравнивание, самоотключение позволяет сэкономить заряд аккумулятора, а дальномер — не только сделать разметку, но и измерить длину.

Рейтинг ТОП-10 лучших моделей

Лучшие самовыравнивающиеся лазерные уровни на 360 градусов

В рейтинге представлены лазерные уровни от известных компаний, которые пользуются наибольшим спросом среди профессиональных строителей и любителей. Они отличаются высокой точность разметки, качественной сборкой и функциональностью.

ADA instruments CUBE 2-360 Basic Edition

Нивелир с двумя яркими лазерными лучами, которые могут быть направлены по горизонтали и по вертикали. Выполнен в прочном корпусе, защищенном от проникновения влаги и пыли.

За счет резиновых накладок исключено повреждение устройства в случае падения. Для удобства работ предусмотрено самовыравнивание.

Без приемника лучей дальность равна 20 метрам, с приемником — 70 метров. Можно зафиксировать технику на кронштейне или на штативе.

Точность прибора составляет 0.3 ±мм/м. Он работает от батареек АА, которые идут в комплекте.

Предусмотрено непрерывное использование прибора на протяжении 15 часов при температуре от -5 °C до 45 °C.

Характеристики:

• дальность — до 70 м;
• точность — 0.3 ±мм/м;
• угол самовыравнивания — 4 °;
• лучи — 2 шт.;
• длина волны — 635 нм;
• непрерывная работа — 15 ч;
• рабочая температура — -5-45 °C.

Достоинства:

• качественная сборка;
• надежный лазер;
• удобное использование;
• отлично видно проекцию при ярком свете.

Недостатки:

• слабоватая защита над стеклом пирамиды;
• жесткая кнопка включения.

DEKOLL 12-HR

С помощью этого самовыравнивающего нивелира легко спроектировать горизонтальные и вертикальные линии. Модель подходит для любых строительных и отделочных задач.

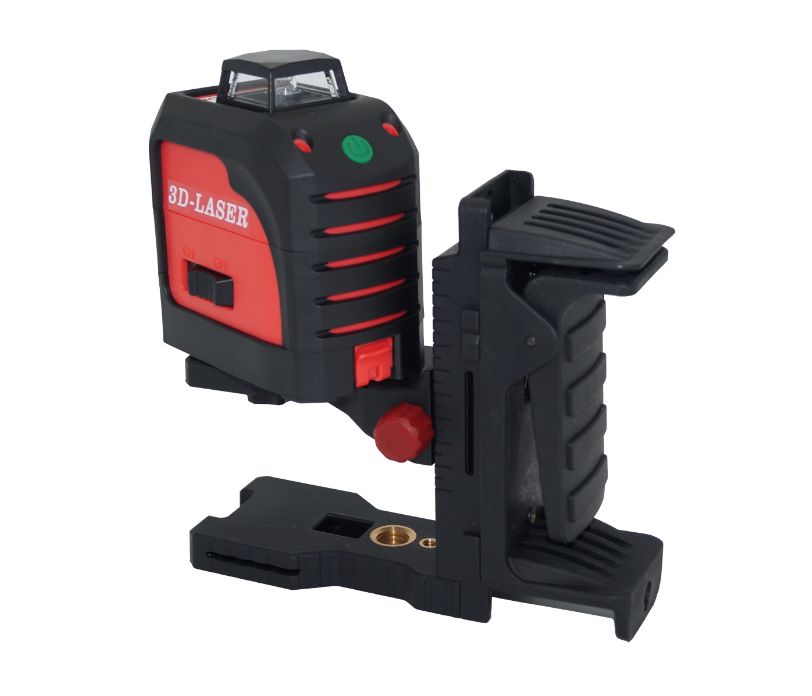

С ее помощью можно спроектировать 12 линий в формате 3D. Для этого в конструкции предусмотрено 3 отверстия, пропускающих по 4 луча.

Без приемника диапазон составляет до 30 м.

В наборе идут очки, которые можно использовать при работе в сильно освещенных местах.

Погрешность составляет всего 0.3 ±мм/м. Работать с прибором можно при температуре от -10 °C до 45 °C.

Характеристики:

• дальность — до 30 м;
• точность — 0.3 ±мм/м;
• угол самовыравнивания — 4 °;
• лучи — 3 шт.;
• длина волны — 666 нм;
• непрерывная работа — 15 ч;
• рабочая температура — -10-45 °C.

Достоинства:

• приемлемая цена;
• работает от блока питания и батареек;
• в наборе идет г-образный крепеж;
• минимальное отклонение.

Недостатки:

• прилипает пыль к пластиковому софттачу;
• линии толстоваты.

ADA instruments CUBE 2-360 Professional Edition

В этом приборе предусмотрено 2 луча с направлением по горизонтали и по вертикали. Для удобства пользователя доступно самовыравнивание.

С приемником дальность составляет до 70 метров.

Возможна фиксация прибора на кронштейне. Благодаря надежному корпусу можно использовать уровень в местах большого количества строительной пыли.

При этом рабочая температура может составлять от -5 °C до 45 °C.

За счет экономного расхода батареи прибор непрерывно работает на протяжении 15 часов.

Характеристики:

• дальность — до 70 м;
• точность — 0.3 ±мм/м;
• угол самовыравнивания — 4 °;
• лучи — 2 шт.;
• длина волны — 635 нм;
• непрерывная работа — 15 ч;
• рабочая температура — -5-45 °C.

Достоинства:

• качество;
• достойная комплектация;
• яркие лучи;
• отличный диапазон температур.

Недостатки:

• блокировка луча при сильном наклоне;
• некачественные очки в комплекте.

BOSCH GLL 3-80 Professional

Измерительное устройство на 360 градусов отличается высокой функциональностью и надежным корпусом защищенным от попадания влаги и пыли.

С его помощью можно выполнять ремонтные и строительные задачи с максимальной точностью.

Предусмотрено 2 вертикальные и 1 горизонтальная линии, образующие проекцию на полу и потолке. За счет ярких лучей проекцию видно даже в местах с сильным освещением.

Дальность с приемником достигает 120 метров. При этом погрешность составляет всего +-0,2 мм на метр. Устройство может работать от батареек и аккумулятора.

Поддержка температурного диапазона -10-40 °C делает прибор универсальным.

Характеристики:

• дальность — до 120 м;
• точность — 0.2 ±мм/м;
• угол самовыравнивания — 4 °;
• лучи — 3 шт.;
• длина волны — 650 нм;
• непрерывная работа — 4 ч;
• рабочая температура — -10-40 °C.

Достоинства:

• высокая точность;
• проекция в 3D;
• качественная сборка;
• подходит для профессиональных задач;
• яркие лучи.

Недостатки:

• быстро садятся батарейки;
• нет микролифта.

Kraftool LL 3D

Профессиональная модель с максимальной точностью, яркими лучами и четкими линиями для проведения точных разметочных работ при строительстве и ремонте.

Подходит для использования в помещении и на открытом воздухе при температуре от минус 10 до плюс 50 градусов по Цельсию.

Погрешность составляет 0.2 на метр.

Доступно самовыравнивание, а также 3 режима построения проекции. С приемником дальность достигает 70 м.

В конструкции предусмотрена блокировка компенсатора, за счет которой маятниковая система защищена от повреждений при падении и по время транспортировки.

Характеристики:

• дальность — до 70 м;
• точность — 0.2 ±мм/м;
• угол самовыравнивания — 4 °;
• лучи — 3 шт.;
• длина волны — 635 нм;
• непрерывная работа — 4 ч;
• рабочая температура — -10-40 °C.

Достоинства:

• качество сборки;
• точное измерение;
• прочный корпус;
• разные проекции.

Недостатки:

• с красным лучом видимость хуже, чем с зеленым;
• быстро садятся батарейки.

Condtrol NEO X2-360

Компактный прибор, выполненный в пластиковом корпусе и оснащенный резиновыми вставками

. За счет такой конструкции корпус защищен от влаги и пыли.

Возможна установка устройства на штатив.

Предусмотрено 2 лазера с дальностью до 30 м.

При использовании приемника расстояние увеличивается вдвое. Отклонение составляет 0.3 мм на метр. Рекомендуемая температура для работы с прибором составляет 0 до +50 градусов.

Прибор работает от 3 батареек АА, заряда которых достаточно для работы на протяжении 5 часов.

Характеристики:

• дальность — до 60 м;
• точность — 0.3 ±мм/м;
• угол самовыравнивания — 4,5 °;
• лучи — 2 шт. ;
• длина волны — 635 нм;
• непрерывная работа — 5 ч;
• рабочая температура — 0-50 °C.

Достоинства:

• отличная точность;
• высокая дальность с приемником;
• подходит для работы на жаре;
• минимальная погрешность.

Недостатки:

• не подходит для работы при минусовой температуре;
• толстоватые лучи.

ELITECH ЛН 360/2

Нивелир с двумя лучами для построения вертикальных и горизонтальных проекций. Незаменим при укладке плитки и других ремонтных работах.

Выполнен в прорезиненном корпусе, что исключает повреждение прибора при падении. Работает на дальности до 80 м с приемником.

Самовыравнивание происходит за 3 секунды.

При этом точность составляет +/- 3 мм. Возможно использование уровня при температуре от -10 °C до -50 °C.

Прибор питается от батареек, заряда которого хватает на работу в течение 12 часов.

Характеристики:

• дальность — до 80 м;
• точность — 0.2 ±мм/м;
• угол самовыравнивания — 4 °;
• лучи — 2 шт.;
• длина волны — 635 нм;
• непрерывная работа — 12 ч;
• рабочая температура — -10-50 °C.

Достоинства:

• высокая точность;
• разные проекция;
• работа при минусовой температуре;
• чехол в комплекте.

Недостатки:

• быстро садятся батарейки;
• тугая кнопка включения.

ADA instruments CUBE 2-360 Green Ultimate Edition

Удобный прибор для построения проекция на разных плоскостях. Незаменим в ремонтных и строительных работах. С его помощью можно создать 2 луча на расстоянии до 20 метров.

Питается от батареек, заряда которого хватает на работу с прибором в течение 15 часов.

За счет погрешности ± 0.3 мм на 1 м обеспечивается максимальная точность измерений.

Предусмотрено автоматическое выравнивание. Возможна эксплуатация уровня при температуре от минус 5 до плюс 45 градусов по Цельсию.

Характеристики:

• дальность — до 70 м;
• точность — 0.3 ±мм/м;
• угол самовыравнивания — 4 °;
• лучи — 2 шт.;
• длина волны — 532 нм;
• непрерывная работа — 15 ч;
• рабочая температура — -5-45 °C.

Достоинства:

• точное измерение;
• влагостойкий корпус;
• достойная комплектация;
• продолжительная работа.

Недостатки:

• тугая кнопка включения;
• ненадежная крышка аккумулятора.

DeWALT DCE089D1R

Прибор с максимальной дальностью 20 м без приемника и до 50 м с приемником. Используется для построения проекций на плоскостях.

Создает 2 лазерных луча.

Способен непрерывно работать до 15 часов с одной подзарядки.

Погрешность составляет всего ± 0.3 мм на 1 м, что обеспечивает максимальную точность измерений. За счет продуманной конструкции исключено повреждение маятников из-за попадания влаги и пыли.

Оборудование можно использовать при температуре от -10 °C до 50 °C.

Характеристики:

• дальность — до 50 м;
• точность — 0.3 ±мм/м;
• угол самовыравнивания — 4 °;
• лучи — 3 шт.;
• длина волны — 630 нм;
• непрерывная работа — 15 ч;
• рабочая температура — -10-50 °C.

Достоинства:

• эргономичность;
• аккумулятор в комплекте;
• качественный корпус;
• четкие линии;
• удобный кейс и очки.

Недостатки:

• тугая кнопка включения;
• быстро садятся батарейки.

RGK PR-3G

Уровень для проецирования одной горизонтальной и двух вертикальных линий зеленого цвета, который отлично видно при ярком освещении.

Низкий уровень отклонения в 0.2 ±мм на 1 м обеспечивает высокую точность измерений.

Модель оснащена литий-ионным аккумулятором емкостью 3000 мАч, заряда которого хватает на работу на протяжении 8 часов.

Максимальная дальность уровня составляет 20 м. Использовать оборудование можно при температуре от -10 °C до 45 °C.

Характеристики:

• дальность — до 20 м;
• точность — 0.2 ±мм/м;
• угол самовыравнивания — 3 °;
• лучи — 3 шт.;
• длина волны — 532 нм;
• непрерывная работа — 8 ч;
• рабочая температура — -10-45 °C.

Достоинства:

• яркий луч;
• невысокая цена;
• высокая точность;
• прочный корпус.

Недостатки:

• тугая кнопка включения;
• некачественные очки в комплекте.

Отзывы покупателей

Знакомы с технологией? Оставьте свой отзыв!

Полезное видео

Из видео вы узнаете как выбрать лазерный уровень:

Как выбрать лазерный нивелир (2019) | Лазерные дальномеры, нивелиры | Блог

При любом виде строительных и отделочных работ часто возникает необходимость точно определить вертикаль и горизонталь, построить прямой угол или разметить ровную линию, привязав её к каким-то точкам.

Раньше мастера использовали для этих целей целый арсенал инструментов – уровни, отвесы, правила, красящие нити, и т.д. А сегодня для всего этого можно использовать один универсальный инструмент – лазерный нивелир. С его помощью можно легко «нарисовать» на стене строго вертикальную или горизонтальную опорную линию, спроецировать линию пересечения с любой произвольной плоскостью, определить гладкость пола и потолка, проверить вертикальность стен и дверных проемов.

Соответственно, лазерный нивелир используется:

• строителями для соблюдения правильной геометрии стен, потолков, откосов и пр.
• отделочниками для ровной укладки стеновых покрытий, выравнивания пола и стен, переноса на стены и потолки элементов дизайна с дизайн-проекта и т.д;
• монтажниками инженерных систем для разметки коммуникаций;
• монтажниками натяжных, подвесных и гипсокартонных потолков;
• приемщиками свежепостроенных и отремонтированных квартир, офисных и прочих помещений.

Такое разнообразие областей применений этого инструмента привело к появлению множества его разновидностей. Для каждой перечисленных областей потребуются приборы с различными наборами характеристик.

Характеристики лазерных нивелиров

По виду лазерные нивелиры подразделяются на точечные, линейные, ротационные и комбинированные – комбинирующие несколько видов в одном корпусе.

Точечный нивелир, как следует из названия, проецирует точку (или несколько точек). Эта точка может отмечать вертикаль или горизонталь относительно места установки нивелира; несколько точек могут отмечать прямой угол с нивелиром на его вершине.

Точечный нивелир можно сравнить с отвесом, который может «висеть» не только по вертикали, но и по горизонтали, и под заданным углом.

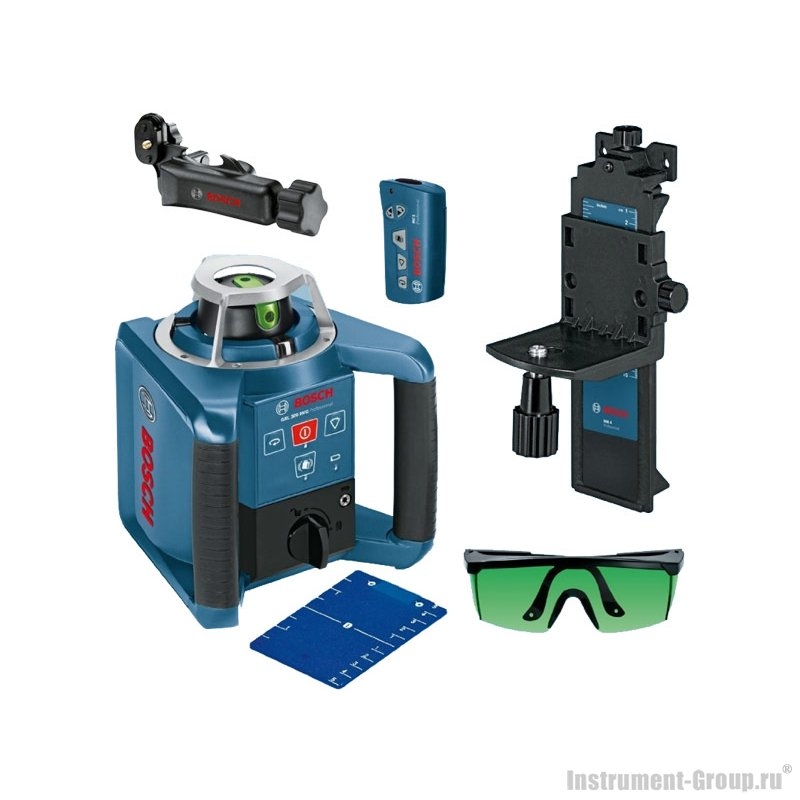

Ротационный нивелир «рисует» линию при помощи движущегося луча. Вращающееся зеркало с большой скоростью перемещает луч лазера по окружности, а остающийся от него след сливается для человеческого глаза в сплошную линию. Это позволяет сохранить яркость отметки при увеличении расстояния до нивелира. Такие модели можно применять на открытом воздухе на расстояниях в десятки и даже сотни метров при использовании приемников лазерного сигнала.

Ротационные нивелиры могут использоваться при строительстве и ландшафтных работах.

В линейном нивелире луч лазера проходит через призму, увеличивающую его ширину. В результате на поверхность проецируется не точка, а линия.

В разных моделях угол расхождения луча разный: от 30° у простых лазерных уровней, до 360° у моделей с несколькими лучами или у которых луч проходит сквозь конусную призму.

Линейный нивелир удобно применять для разметки несущих конструкций навесных потолков и стеновых покрытий, для укладки плитки, установки мебели, развешивания картин и пр.

Недостаток линейных нивелиров состоит в том, что из-за прохождения через призму яркость луча снижается. Поскольку мощность лазеров ограничена в целях безопасности, при ярком свете и на большом расстоянии отметка линейного нивелира становится слабо различимой. Особенно это относится к моделям с конусной призмой – в них луч одного лазера распространяется на все 360° и с увеличением расстояния ослабевает очень быстро.

Еще один недостаток моделей с конусной призмой – довольно часто режим автоматического выравнивания в них корректирует только горизонтальный луч, вертикальные (если они есть) остаются невыравненными (т.е. не строго вертикальными).

Зато такие модели с диапазоном нивелирования 360° дешевле ротационных нивелиров и линейных нивелиров с цилиндрическими призмами. Еще один плюс моделей с конусной призмой – горизонтальный луч в них выходит близко к вершине прибора, им можно разметить плоскость очень близко к потолку, что делает их весьма удобными при монтаже подвесных, натяжных и гипсокартонных потолков.

Максимальное расстояние определяет, на каком удалении от прибора отметка лазерного луча еще будет заметна.

Модели с максимальным расстоянием до 10 м пригодны для использования только в небольших помещениях в условиях среднего и слабого освещения. При ярком свете отметка будет различима только, если поднести прибор вплотную к стене.

Значение этого параметра в 10-50 метров позволит использовать нивелир в любых помещениях и на улице в пасмурную погоду и в сумерках.

Для увеличения максимального расстояния используются приемники лучей нивелиров – они позволяют «поймать» лазерный луч на значительном удалении от прибора, даже когда невооруженным взглядом он совершенно неразличим. У некоторых моделей принимающее устройство входит в комплект, для моделей с комплектацией победнее, его придется докупать отдельно при необходимости.

Имейте в виду, что для многих, укомплектованных приемником сигнала, моделей, в руководстве приводится максимальное расстояние именно с использованием принимающего устройства. Без него максимальное расстояние меньше в 3-10 раз.

Для использования на улице в солнечную погоду подходят только ротационные и точечные нивелиры с классом лазера 2 (максимальная мощность лазера, допущенная для использования в бытовой технике) и максимальным расстоянием (без использования приемника) 100 м и более. Но даже у таких моделей на ярком солнечном свету отметка «потеряется» уже на 10-15 метрах.

Немного улучшить ситуацию на открытом воздухе может использование лазера зеленого цвета – с длиной волны 535-550 нм. Человеческий глаз лучше видит зеленый цвет. Однако нивелиры с лазером красного цвета (635-650 нм) более распространены, так как зеленый цвет чаще встречается в окружающем пространстве, а на зеленом фоне зеленая точка различима хуже, чем красная.

Количество лучей (отдельных лазерных светодиодов) определяет функционал нивелира и влияет на яркость линий и отметок. Каждый отдельный луч может быть использован для построения одной линии или одной точки. Обычно один луч в приборе, используется для создания точки или горизонтальной линии, два луча – для создания одной горизонтальной и одной вертикальной линии (2D), три луча – для создания двух вертикальных и одной горизонтальной линии (3D).

В то же время, для построения одной линии могут использоваться два и более луча. Так, круговая 360° линия на линейном нивелире может быть построена одним лучом, прошедшим сквозь конусную призму – а может быть построена четырьмя лучами, расходящимися с углом 90°. Во втором случае точность прибора и яркость лучей будут намного выше, но и стоить он будет дороже.

Система автоматического выравнивания крайне важна, если от разметки требуется не только геометрическая «правильность», но и точное выдерживание горизонталей и вертикалей. Автоматическое выравнивание позволяет скорректировать луч (обычно в пределах 3-5°), если прибор установлен не на горизонтальном основании. На случай, если автоматика не может выровнять луч, в некоторых моделях предусмотрен звуковой сигнал отклонений. Это позволит гарантированно избежать отклонений, но при частом использовании прибора может раздражать – лучше, если эта функция будет отключаемой. Как и само автовыравнивание – бывают ситуации, когда линии должны проходить под небольшим углом к горизонту (например, при заливке наклонных полов, с которых вода должна стекать в определенном направлении).

Наличие точек отвеса позволяет использовать нивелир для контроля вертикали. Точка надир расположена вертикально под прибором, точка зенит – над ним.

Однако следует иметь в виду, что корректно указывать вертикаль эти точки будут, только если у прибора есть функция автовыравнивания, либо если он выровнен вручную или стоит на строго горизонтальной поверхности. Иначе вместо вертикального луча прибор будет испускать луч, направленный перпендикулярно полу (который может быть вовсе не строго горизонтален).

Некоторые простые модели можно подвешивать на небольшом отрезке шнура, образуя некий гибрид лазерного и простого отвеса – в этом случае луч будет строго вертикален, но пользоваться такими нивелирами ненамного удобнее, чем обычным отвесом.

Точность – пожалуй, важнейший параметр нивелира. Она измеряется в мм/м и определяет, на сколько миллиметров допускается отклонение луча на каждый метр удаления от прибора.

Бытовые приборы имеют точность от 0,5 до 1 мм/м. Поскольку расстояния для этих приборов редко превышают 10 м, максимальное отклонение луча у них может быть от 5 мм до 1 см – вполне приемлемо для бытовых условий.

Полупрофессиональные приборы работают на больших расстояниях, и точность им требуется выше – от 0,3 до 0,5 мм/м.

Самые высокие требования по точности предъявляются к профессиональным приборам – на расстояниях в сотни метров даже нивелир с точностью 0,1 мм/м может дать несколько сантиметров отклонения. Точность профессиональных моделей составляет от 0,05 до 0,3 мм.

Для моделей с типом электропитания от батарей или аккумуляторов учитывайте продолжительность непрерывной работы – у разных моделей она может составлять от 1,5 до 150 часов. Если время непрерывной работы у выбранной модели маловато, обратите внимание на возможность отключения «ненужных» лучей – это экономит заряд батареи и облегчает работу (лишние лучи не слепят глаза).

Варианты выбора лазерных нивелиров

Лазерные нивелиры начального уровня могут запросто заменить длинный неудобный «пузырьковый» уровень.

2D-нивелир значительно облегчит все работы, связанные с точной укладкой покрытий, труб, каналов и монтажных конструкций.

3D-нивелир позволит добиться идеального соответствия углов, элементов интерьера и отделки в помещениях сложной формы.

Нивелир с максимальной дальностью 10-50 метров будет незаменимым помощником при выполнении множества отделочных работ.

Лазерный нивелир с максимальным расстоянием от 100 метров может использоваться строителями для всех этапов работ – от выравнивания строительной площадки и подготовки фундамента, до возведения стен и укладки кровли.

Обзор лазерного нивелира Finepower R20 | Лазерные дальномеры, нивелиры | Обзоры

Нивелир, он же лазерный уровень, помогает упростить задачу разметки при выполнении ремонтно-строительных работ. При этом устройство будет полезно не только строителям: установить карниз для штор, повесить картины, полку или телевизор, т.е. задачи, с которыми сталкиваешься в любом доме, даже если хороший ремонт уже сделан. Большинство времени при выполнении этих простых задач занимает разметка, как говориться в пословице: “семь раз отмерь, один раз отрежь”. Для сокращения времени замеров и повышения их точности и предназначен герой нашего обзора: лазерный нивелир Finepower R20.

Содержание

О производителе

Фирма Finepower известна как производитель телефонов, планшетов, различных аксессуаров для компьютеров. Судя по отзывам их покупателей, товары неплохого качества. Мне до настоящего времени не приходилось сталкиваться с товарами данной фирмы, это будет первое знакомство с ней. Данный прибор – первый шаг производителя к выходу в новую для него категорию товаров “Электроинструменты”. Вместе с нивелиром был выпущен лазерный дальномер FinePower D40. Большинство товаров под брендом Finepower произведены в Китае, но это уже перестает удивлять. В настоящее время нелегко найти товары, сделанные не в Китае и по разумным ценам.

Назад к содержанию

Технические характеристики

• Тип: лазерный нивелир
• Модель: FinePower R20
• Вид: линейный
• Максимальное расстояние: 15 м
• Количество лучей: 2
• Материал: пластик
• Класс лазера: 2
• Длина волны: 635 нм
• Точность измерений: ± 0.3 мм/м
• Температура эксплуатации: от -10 до +50 °С
• Резьба под штатив: 1/4″
• Защита от пыли и водяных брызг: есть
• Класс защиты: IP54
• Система автоматического выравнивания: есть
• Диапазон работы системы автоматического выравнивания: ±5°
• Звуковой сигнал отклонений: нет
• Дисплей: нет
• Тип электропитания: батарейки
• Вид элементов питания: АА
• Количество элементов питания: 2 шт.
• Комплектация: батарейки, документация, сумка, лазерный нивелир, универсальное крепление
• Крепление на штатив 1/4 дюйма
• Ширина: 75 мм
• Высота: 65 мм
• Длина: 75,5 мм
• Вес нетто: 269 г (С элементами питания)
• Вес брутто: 650 г
• Размеры упаковки: 14.5 * 11 * 12,5 см

Назад к содержанию

Упаковка

Лазерный нивелир Finepower R20 поставляется в картонной коробке красно-белого цвета. Размер коробки 14.5 * 11 * 12,5 см. Вес 269 г. На лицевой стороне изображен сам нивелир и главные характеристики устройства, на которые и обращают внимание при выборе подобных устройств в магазине: ударопрочный корпус, защита от брызг и пыли, и автоматическое выравнивание.

На боковой стороне описаны остальные технические характеристики устройства. Открыв коробку Вас ждет сюрприз, оказывается в комплекте есть специальная сумочка для хранения и переноски. Для инструмента это очень важный плюс, по крайне мере для меня, и зная стоимость прибора, не ожидаешь подобных подарков. В верхней части сумки есть небольшая, но удобная ручка для ее переноски.

За небольшие деньги получаем все необходимое для начала работы с нивелиром, даже батарейки покупать не понадобится. В комплектацию входит: лазерный нивелир, сумка для хранения, крепление на лестницу, документация, гарантийный талон и комплект батареек.

Назад к содержанию

Внешний вид

Нивелир представляет собой небольшой куб размером 75,5 * 65 * 75 см. Вес самого устройства 269 г, со штативом для крепления на лестнице 451 г. Сам нивелир изготовлен из пластика красного цвета и имеет прорезиненную защиту черного цвета по всем граням. Он довольно увесистый для своих размеров. Собран качественно, ничего не продавливается и не скрипит. За сборку и качество материалов он получает заслуженную пятерку.

В верхней части находится единственная кнопка, предназначенная для включения и выключения нивелира. Кнопка скрыта защитной пленкой. Можно подумать, что она сенсорная, но это не так, она механическая, сделано это для защиты от пыли и воды.

На защите хочу остановиться отдельно: прибор имеет защиту по стандарту IP54, что гарантирует защиту от пыли и брызг воды. По моему мнению, это минимально допустимая степень защиты для подобных устройств. Ведь на стройке или во время проведения ремонта, когда и будут чаще всего им пользоваться, не всегда чистота и порядок.

На передней части располагается крестообразное окно, в которое виден сам лазер. В устройстве используется двухлучевой лазер. Это самый оптимальный выбор для домашнего использования: и стоят недорого, и работать удобно. Длина лазерной волны 635 нм, луч с такой длиной лучше воспринимается человеческим глазом, чем нивелиры, у которых длина волны около 670 нм. В устройстве используется лазер второго класса. Это означает что с ним допускается работать без защитных очков, но если долго смотреть непосредственно на лазер, то можно схлопотать некоторые проблемы со зрением. Поэтому все же не рекомендуется устанавливать его на уровне головы, или использовать защитные очки.

Под окном располагается блокиратор маятника системы самовыравнивания. Да, система самовыравнивания в этом нивелире есть, и она маятникового типа. Производитель заявляет о полном выравнивании лучей в течение трех секунд. Выравнивание производится в диапазоне ±5 градусов. В случае если угол превышает указанный диапазон, то луч начинает часто мигать, подсказывая тем самым, что требуется вручную подровнять нивелир до срабатывания автовыравнивания или вообще отключить систему. Систему можно отключить, если потребуется построение плоскостей под различными углами. Работает система нормально, лучи выравниваются достаточно быстро.

В нижней части располагается крышка батарейного отсека и крепление для штатива.

Крышка надежно закреплена на металлических петлях. Она плотно фиксируется защелкой и не открывается при использовании устройства. Для питания устройства используются две стандартных «пальчиковых» батарейки типа АА (Они же LR6).

Нивелир отлично работает и от аккумуляторов, так что если вы часто им пользуетесь, или заботитесь о природе, то выгоднее будет купить пару комплектов хороших аккумуляторов. При длительном хранении рекомендуется вытаскивать батарейки из устройства. Для их хранения в сумке предусмотрен специальный кармашек.

Крепление для штатива использовано популярного «фотографического» размера резьбы ¼ дюйма. С такой резьбой выпускают как специализированные штативы для лазерных нивелиров, так и штативы для фототехники. Проблем с подбором штатива для этого нивелира не будет.

В комплекте штатива нет, но присутствует универсальное крепление типа «Краб». В этом выборе я полностью поддерживаю производителя: лучше удобный краб, чем дешевый и невысокий штатив. Его можно закрепить на стремянке, лестнице, полке или любом подходящем предмете на нужной высоте. Крепление полностью металлическое, его вес 182 г. Прижимная часть имеет размер 7,9 x 3 см и накрыта противостоящими резиновыми накладками, также выполняющих защитную функцию для поверхности, на которой крепится зажим.

На крабе установлена шаровая головка с резьбой ¼ . Ее вполне можно использовать и для крепления небольшого фотоаппарата, или даже телефона для съемки фотографий по таймеру, при наличии соответствующего держателя.

Головка надежно крепится к крабу на двух болтах. За универсальное крепление нивелир тоже получает пятерку.

Назад к содержанию

Юстировка

При падении лазерного нивелира от сильного удара могут «сбиться» его регулировки. В этом случае ему может потребоваться процедура юстировки. Юстировка эта процедура калибровки вертикального и горизонтального лучей. К сожалению, не все модели лазерных нивелиров могут подвергаться этой процедуре. Некоторые производители выпускают «одноразовые» устройства, которые калибруются только на заводе и их конструкция не позволяет проводить ручную регулировку. Обязательно проверим возможность юстировки для нашего нивелира.

Корпус устройства состоит из двух частей. Крепятся они четырьмя шурупами, которые расположены в нижней части корпуса. Откручиваем шурупы и снимаем крышку.

Внутри все выглядит неплохо, в нижней части монолитный батарейный отсек, который подключен даже при разобранном корпусе. Это несомненный плюс, ведь некоторые нивелиры разбираются пополам вместе с батарейным отсеком. Из-за этого усложняется процесс калибровки нивелира. Их проходится многократно собирать после каждой регулировки и проверять результат.

На батарейном отсеке располагается основная плата, все детали на ней припаяны хорошо.

В передней части располагается механизм маятника с самим лазером. Юстировку лазерного нивелира рекомендуется проводить в сервисном центре, но если вы по каким-то причинам не можете отвезти его туда, то можно попробовать самостоятельно провести эту процедуру.

Для юстировки используются специальные винты, расположенные с трех сторон.

Для проведения процедуры юстировки важно найти «эталонные» линии, по которым будут выставляться вертикальный и горизонтальный лучи. Подкручивая регулировочные винты добиваемся совпадения лазера с нашими линиями. Если вы не уверены в своих силах, то для проведения этой процедуры лучше обратиться в сервисный центр. Ведь сбить настройки регулировки очень просто, а какому нужен лазерный нивелир, который неверно показывает.

Назад к содержанию

Аксессуары

Что купить для своего нового нивелира? Список дополнительных аксессуаров для лазерного нивелира не так велик.

Первый из аксессуаров, который может понадобиться – это защитные очки. В них используются специальные фильтры, которые защищают глаза от излучения, а также улучшают видимость лазерного луча при ярком свете. Стоят они недорого, но при выборе учтите, что фильтры, используемые в очках, должны поддерживать длину волны в 635 нм.

Штатив может понадобиться, если вы часто выполняете разметку на небольшой высоте от пола (до 160-190 см). При нечастом домашнем использовании он вряд ли понадобится, его можно заменить обычной стремянкой, на которую закрепить универсальное крепление краб из комплекта.

Если вам понадобится штатив, то рекомендую обратить внимание на специализированные для нивелиров. Головки, которые используются на них, удобнее, чем на дешёвых фотоштативах.

Еще одна разновидность штатива – телескопическая штанга. Она устанавливается в любом месте помещения в распор между полом и потолком. Его чаще используют, если требуется работать в верхней части помещения: под потолком, например, при монтаже натяжных потолков.

Назад к содержанию

Тестирование

Переходим к проверке технических характеристик.

Видимость луча в разных условиях освещенности

Яркость луча – это один из главных параметров, от которого зависит возможность использования нивелира при выполнении различных работ. Ведь зачем он нужен, если его лучи плохо видно в помещении при дневном свете?

Помещение, день	Помещение, включено искусственное освещение	Балкон, день	Очень светлое помещение, 8 метров от стены, полдень

Как же без тестирования на улице? Оно проводилось в солнечную погоду в полдень, когда солнце максимально яркое. Под прямым солнечным светом луч не видно. Оно и понятно, обычно при ярком солнечном свете на улице используют специальные приемники для лазерных нивелиров. Без приемников даже дорогие профессиональные модели плохо различимы при ярком свете. Но в тени его можно увидеть и даже работать с таким лучом. Следующие фотографии сделаны в тени.

У лазерного нивелира Finepower R20 очень яркий луч. Его отлично видно в помещениях с различной степенью освещенности. Обратите внимание на видео в конце обзора, оно снималось в солнечный день в помещении, в котором очень много окон, одна стена состоит полностью из окон почти во всю ее высоту. При такой освещенности луч видно даже без специальных очков. На расстояниях от 10 метров и выше луч видно уже не так хорошо, но разметку провести можно. Это очень хороший результат, на который способен не каждый нивелир. На улице нивелир показал себя не так хорошо. При ярком солнечном свете луч не видно даже на небольшом расстоянии от стены. В тени луч можно различить на стене, а в вечернее время вообще не будет проблем при работе с данным нивелиром.

Назад к содержанию

Толщина луча

Проверку толщины луча будем производить на расстоянии 1 метр, 5 метров, 10 метров и 15 метров от стены. Замер проводился обычной линейкой. На расстоянии до 10 метров толщина укладывается в 4 мм. На максимальном расстоянии в 15 метров толщина луча составила 4.5 мм. Проверка подтвердила указанную производителем точность нивелира. В большинстве квартир и домов нашей большой страны длина одной стены в комнате редко превышает 10 метров, поэтому указанной точности достаточно для бытового применения прибора. А вот стоит ли того переплата в 2-3 раза от стоимости за нивелир с толщиной луча на 1-2 миллиметра меньше: это уже вопрос, который каждому предстоит решить самостоятельно.

Расстояние, м	1 метр	5 метров	10 метров	15 метров
Толщина луча, мм	3	3	3,8	4.5
Фото

Назад к содержанию

Сравнение показаний с обычным уровнем

Тест вообще бесполезный, но почему бы и не сравнить показания с обычным пузырьковым уровнем. Для проверки использовался уровень израильской фирмы Kapro 986 Hercules. Этот уровень относится к профессиональным решениям, отличается электронной калибровкой и точностью в 0.5мм/метр.

При сравнении горизонтальной линии оба уровня согласны друг с другом. Для проверки вертикального луча воспользуемся дедовским способом: подвесим обычный маятник. На фото снизу две вертикальных линии, линия справа – это нить, подсвеченная лучом лазера. Луч нивелира полностью совпадает с нитью маятника. С вертикалью у нивелира тоже все в порядке.

Назад к содержанию

Автоматическое выравнивание

Проверим углы работы системы самовыравнивания. Как было сказано выше, в нивелире используется маятниковая система выравнивания. Принцип ее работы заключается в том, что лазер закреплен на установленном внутри маятнике. При отклонении прибора маятник выравнивается за счет своего веса. Для проверки установим нивелир на штатив и будем изменять угол наклона. Для определения угла воспользуемся обычным транспортиром. Закрепим транспортир в центре лучей, отводя в разные стороны, определим диапазон работы системы.

Система срабатывала в диапазоне от -6 до +4 градусов, если замерять по центру луча. При большем отклонении система уже бессильна, о чем сигнализирует миганием лазерного луча. Производитель указал диапазон углов действия системы ±5°, который полностью подтверждается моими измерениями. Луч выравнивается быстро, что позволяет комфортно работать при частом изменении положения нивелира.

Назад к содержанию

Видео-демонстрация

Краткая демонстрация работы лазерного нивелира.

Выводы

Плюсы:

• Точный
• Качественные материалы и сборка
• Хорошая система самовыравнивания
• Возможность калибровки лучей
• Низка цена

Минусы:

• Плохая видимость луча на улице при ярком солнечном свете
• На расстоянии больше 15 метров уже плохо виден луч

Нивелир Finepower R20 в процессе испытаний показал себя с лучшей стороны. Его технические характеристики не самые передовые, но они честные. Его точности хватит для домашнего и “полупрофессионального” использования, а быстрая система самовыравнивания сильно упростит работу. Грамотно подобранная комплектация включает все необходимое, а качественные материалы обеспечат долгий срок службы устройства. Возможность использования аксессуаров других производителей расширяет круг выполняемых задач. Отдельным плюсом идет возможность калибровки лучей, которая присутствует не во всех приборах данной ценовой категории. С учетом стоимости прибора сложно найти реальные недостатки.

Назад к содержанию

рейтинг 2020 года и обзор популярных, моделей нивелиров по отзывам покупателей, а также советы по выбору

Автор Светлана Вишнякова На чтение 10 мин. Обновлено 30.10.2020

Лазерные уровни производителя Bosch для домашнего и профессионального использования. Советы о том, как правильно выбрать уровень, характеристики и описание популярных моделей.

Бренд Bosch GMBH — это один из лидеров строительной техники на мировом рынке. Компания была основана более 130 лет назад инженером Робертом Бошем в Германии.

Сегодня основное производство находится в Китае. Вся техника проходит строгий контроль качества, поэтому продукция Bosch является синонимом надежности.

Лазерные уровни, производимые компанией, предназначены для домашнего и профессионального использования. В линейке насчитывается более 10 моделей. Чтобы выбрать оптимальный для себя вариант, необходимо изучить характеристики и отзывы тех, кто уже пользуется лазерными уровнями этого производителя.

Рейтинг ТОП-6 лучших лазерных уровней Bosch

Как выбрать лазерный уровень?

Лазерные нивелиры проецируют лучи по горизонтали, вертикали или под необходимым углом на любые поверхности. Это позволяет идеально выравнивать декоративные элементы на поверхности, размечать стену или пол, измерять расстояние. Различаются нивелиры внешним видом, цветом луча, дальностью измерения, набором дополнительных функций и комплектацией.

При выборе примите во внимание следующие советы:

• Ищите приборы с максимальной точностью измерения. Она должна быть не более 0.2 миллиметра на метр. Также в работе более удобны уровни с функцией самовыравнивания, так как не всегда поверхности, на которых устанавливаются измерители, идеально ровные.
• Определитесь с дальностью действия. Если вам необходимо сделать ремонт в квартире или частном доме, то достаточно 20 метрового луча. Для открытых строительных площадок, офисных и торговых помещений выбирайте нивелиры с дальностью действия 40 метров.
• Некоторые уровни способны строить не только прямые лучи, но и углы и наклонные линии. Это поможет правильно установить отделочные материалы или лестницы. Если вам нужна дополнительная разметка, обязательно уточняйте эту функцию у консультанта.
• Прежде чем покупать нивелир, попробуйте попользоваться им в магазине. Меню должно быть для вас простым и понятным.
• Обратите внимание на варианты креплений. Нивелир может устанавливаться на штатив, стену или металлическую поверхность.
• Если вы собираетесь работать с уровнем ежедневно на строительных площадках или под открытым небом, то выбирайте прибор с защитой от влаги и пыли. Эта функция поможет устройству проработать намного дольше.
• Для долговечности не менее важно и качество корпуса. Желательно, чтобы он имел прорезиненые вставки и защиту от ударов.
• Если вам важна долгая работа устройства без подзарядки, выбирайте модели с мощной батареей.
• Обратите внимание, что не все уровни могут работать на улице. Если вы хотите измерять пространство на открытой территории, то выбирайте те, что выдерживают минусовую температуру.
• Посмотрите, что производитель предлагает в комплекте с уровнем. Некоторые модели идут в продаже с треногами, штативами, чехлами, кейсами, отражателями и подставками для выверки углов.

При оформлении покупки уточните у продавца срок гарантии и наличие сервисных пунктов, куда можно обратиться в случае поломки. Стандартная гарантия составляет 12 месяцев, но компания Bosch добавляет к этому сроку еще два года сервисного обслуживания.

Обзор лазерных уровней Bosch

Рейтинг ТОП-6 лазерных уровней Bosch по соотношению цена — качество.

Для вашего удобства мы отобрали популярные модели нивелиров немецкого производителя и освятили их основные характеристики.

BOSCH UniversalLevel 2 Set (0603663801) со штативом

Универсальный самовыравнивающийся нивелир для работы в домашних условиях с длиной луча 10 метров и возможностью проецирования 2 лучей оснащен треногой и чехлом для удобства использования и хранения.

Нивелир BOSCH UniversalLevel 2 Set разработан для помощи при ремонте или декорировании пространства. Он проецирует вертикальные и горизонтальные лучи с разверткой до 120 градусов.

Имеет 3 режима работы: стандартный, с наклоном, с наклоном и надиром. Точность измерения составляет 0.5 мм.

Корпус оснащен мягкими насадками для удобства работы и защиты от падения, а также стеклянной крышкой для проецирования четкой и яркой линии.

Технические характеристики:

• аккумулятор — 3×1.5 В;
• длина луча — 10 м;
• луч — 2 шт. , красный;
• выравнивание — автоматическое;
• угол выравнивания — 4-5 градусов;
• комплектация — штатив, чехол;
• автономное время работы — 5 часов;
• рабочая температура — от -5 до +40;
• точность — 0.5 мм.

Преимущества

• лазерный отвес;
• точность результата;
• яркие диоды;
• автовыравнивание;
• чехол для хранения.

Недостатки

• короткая длина измерения;
• толстый луч;
• при слабом креплении возможна неточность измерения.

BOSCH GLL 2 Professional + MM 2 (0601063A01)

Компактный нивелир Bosch GLL 2 Professional имеет 2 крепления для штатива, удобен в эксплуатации и имеет высокую точность измерения.

Эта модель предназначена для работы не только в помещении, но и на улице. Благодаря защите от влаги и грязи с ним можно измерять в любую погоду.

Нивелир имеет точность 0.5 мм и прочное крепление. Компактный корпус легко помещается в кармане, поэтому уровень легко переносить, не занимая рук.

Технические характеристики:

• аккумулятор — 2×1.5 В;
• длина луча — 10 м;
• луч — 2 шт., красный;
• выравнивание — автоматическое;
• угол выравнивания — 4 градуса;
• комплектация — держатель СМ2;
• рабочая температура — от +5 до +40 градусов;
• точность — 0.5 мм.

Преимущества

• простое меню;
• компактный размер;
• защита от влаги и пыли;
• гибкое позиционирование.

Недостатки

• слабая видимость луча;
• небольшой угол измерения;
• подходит для работы только на одной плоскости;
• отсутствие крышки для стекла.

BOSCH GLL 2-10 Professional (0601063L00)

Профессиональный лазерный уровень с автономным временем работы 9 часов, защитой от влаги и пыли и высокой точностью измерения.

Bosch GLL 2-10 Professional имеет точность измерения 0.3 мм и автовыравнивание при погрешности ровного угла на 4 градуса.

Это компактный прибор, который уместится в кармане куртки. При необходимости можно приобрести поворотный держатель.

Для работы на открытом пространстве предусмотрена защита от пыли и дождя. Широкая подошва делает нивелир устойчивым на неровных поверхностях, а большая кнопка упрощает использование.

Технические характеристики:

• аккумулятор — 3×1.5 В;
• луч — 2 шт., красный;
• выравнивание — автоматическое;
• длина луча — 10 м;
• угол самовыравнивания — 4 градуса;
• точность измерения — 0.3 мм;
• класс лазера — 2;
• время работы в автономном режиме — 9 часов;
• рабочая температура — от -10 до +50.

Преимущества

• компактные размеры;
• защита от пыли и брызг;
• простой интерфейс;
• устойчивая подошва;
• высокая точность измерения;
• большая емкость аккумулятора.

Недостатки

• на большом расстоянии луч теряет четкость;
• высокая стоимость;
• тугая кнопка включения.

BOSCH GCL 2-15 Professional + RM 1 Professional (0601066E00)

Самовыравнивающийся уровень BoschGCL 2-15 Professional имеет высокую точность измерения с погрешностью 0.3 мм, два крепления под штатив и устойчивую подошву.

Данная модель предназначена для домашнего и профессионального использования. Длина измерения составляет 15 метров, поэтому уровень можно применять на большой территории.

В комплекте имеет универсальный поворотный держатель для центрирования и различных вариантов крепления. Также в комплекте к нивелиру идет мишень и чехол.

Технические характеристики:

• аккумулятор — 3×1.5 В;
• луч — 2 шт., красный;
• выравнивание — автоматическое;
• дальность построения — 15 м;
• угол самовыравнивания — 4 градуса;
• рабочая температура — от -10 до +50;
• точность — 0. 3 мм;
• класс лазера — 2;
• защита от влаги и пыли;
• комплектация — держатель, чехол, мишень.

Преимущества

• самовыравнивание;
• защита от влаги и пыли;
• понятный интерфейс;
• универсальный держатель в комплекте.

Недостатки

• небольшой угол наклона;
• широкий луч;
• тугая кнопка крепления;
• высокая стоимость.

BOSCH Quigo III (0603663522)

Упрощенная модель лазерного нивелира для домашнего использования по доступной цене с горизонтальным и вертикальным лучом.

Данная модель лазерного уровня предназначена для выравнивания облицовочных материалов и элементов декора.

Проецирует яркий луч с хорошей видимостью даже при дневном свете. Имеет автоматическое выравнивание и удобный компактный размер.

Технические характеристики:

• аккумулятор — 2×1.5 В;
• луч — 2 шт. , красный;
• выравнивание — автоматическое;
• дальность построения — 10 м;
• угол самовыравнивания — 4 градуса;
• автономное время работы — 5 часов;
• рабочая температура — от +5 до +40;
• точность — 0.08 мм.

Преимущества

• защита корпуса от ударов;
• низкая цена;
• компактный размер;
• возможность установки на штатив или подставку.

Недостатки

• маленький угол вертикального луча;
• высокая погрешность при измерении;
• включение 2 лучей одновременно;
• отсутствует отключение автовыравнивания.

BOSCH GLL 3-80 Professional (0601063S00)

Профессиональный лазерный нивелир от бренда Bosch проецирует плоскость в диапазоне 360 градусов, имеет защиту от грязи и брызг, антискользящую поверхность.

Нивелир Bosch GLL 3-80 Professional дает возможность проецирования вертикальной и горизонтальной линии одновременно. Имеет угол измерения 360 градусов, что делает измерительные работы легкими и быстрыми.

Подходит для использования в помещении и на строительных площадках, при использовании с приемником длина луча увеличивается до 120 метров. Имеет несколько режимов работы, защиту от влаги, пыли, скольжения.

Технические характеристики:

• аккумулятор — 4×1.5 В;
• лучи — 3 шт., красный;
• выравнивание — автоматическое;
• 360 градусов — есть;
• дальность построения — 30 м;
• угол самовыравнивания -4 градуса;
• автономное время работы — 4 часа;
• рабочая температура — от -10 до +40;
• точность — 0.2 мм;
• класс лазера — 2;
• комплектация — лазерный отражатель, карман, чемодан.

Преимущества

• высокая точность измерения;
• четкость и яркость луча;
• диапазон измерения 360 градусов;
• несколько рабочих режимов.

Недостатки

• толщина луча 3 мм;
• при сдвиге сбивается калибровка;
• недолгая работа батареек;
• необходима дополнительная калибровка в сервисном центре.

Отзывы

Если вам есть что сказать о каком-либо товаре из статьи, вы можете оставить свой отзыв в этой форме.

Ваш опыт может помочь кому-то сделать выбор!

Отзывы покупателей Рейтинг бренда/модели Всего отзывов: Добавьте ваш отзыв:

Сортировать по: Самые свежиеС вашим балломСамые полезныеС худшими оценками

Be the first to leave a review.

{{{ review.rating_title }}}

Ответы на отзыв ({{review.rating_replies.length}})

length == 0″>This review has no replies yet.

Показать еще отзывы Показать еще отзывы Добавьте ваш отзыв:

Полезное видео

На видео показан обзор и тестирование лазерного уровня Bosch UniversalLevel 2 set

Заключение и выводы

Лазерные уровни Bosch имеют разную ценовую категорию, от бюджетных моделей для домашнего использования при смене интерьера, до профессиональных приборов для строительства объектов.

Все они имеют как преимущества, так и недостатки:

• Производитель дает гарантию на свои нивелиры 3 года, сервисные центры без проблем меняют приборы с изъянами.
• Большинство моделей имеют высокую точность измерения и вертикальное и горизонтальное проецирование. Этого вполне достаточно для домашнего использования.
• Корпуса уровней выполнены из качественного пластика, даже самые бюджетные модели имеют защиту от падения.
• Из недостатков нивелиров Bosch можно отметить большую толщину луча, что создает неудобство при использовании.
• Еще один минус отмечают многие пользователи — это очень тугая кнопка включения, при нажатии которой сбивается настройка прибора.

Несмотря на недостатки, спрос на продукцию Bosch не спадает. Этому способствует надежность производителя и высокое качество приборов по сравнению с более дешевыми аналогами, что подтверждают отзывы покупателей.

инструкция по применению и советы как выбрать уровень

При строительных работах одним из самых важных значений является ровное расположение элементов как в горизонтальном, так и в вертикальном направлении. Это требуется не только для того, чтобы конструкция была визуально ровно, но и напрямую сказывается на надежности постройки

Для этих целей можно использовать уровень, однако обычный прибор имеет довольно малые размеры даже при масштабном изготовлении, поэтому мы рекомендуем использовать самовыравнивающийся лазерный уровень, который выдаст ровное положение на всю длину стены или потолка.

Краткое содержимое статьи:

Устройство и принцип действия

Лазерный уровень это особый прибор, который отличается высокой точностью оптики и является электромеханическим. В работе он позволяет добиться идеально ровных поверхностей, линий и точек, направленных в нужную область. Некоторые модели даже могут показывать ровные линии при заданных значениях угла.

Использование такого инструмента позволяет добиться максимально эффективных преимуществ, таких как поразительная точность, которая не отойдет ни на долю миллиметра, масштабность использования, которая достигается путем одного включения на всю площадь работ, отсутствие навыков работы и помощников, сокращение работ по вычерчиванию необходимого уровня.

Единственный минус, хотя скорее необходимость, заключается в преждевременном изучении, как выставить лазерный уровень.

Какой лазерный уровень лучше

При выборе прибора стоит учитывать, что всего бывает три типа лазерных указателей, а именно точечные, построители линий и плоскостей. Бывают и комбинированные.

Точечные построители осей позволяют настроить прибор один раз и показать прямой луч лазера, который укажет на требуемый уровень. Такие приборы в силу своих оптических характеристик позволяют добиться внушительно длинных лучей, которые распространяются во всю длину поверхности.

Инструмент позволяет направить луч по одной из осей, но бывают приборы, способные указывать как вертикально, так и горизонтально.

Более того есть модели, которые указывают сразу во все стороны, что нередко является самым необходимым, так как в настройках присутствует регулировка.

Построители плоскостей способны уже намного более детально отобразить направление лучей. В этом случае специальный механизм позволяет рассеять луч и отобразить уже плоскость наглядно, а не просто лучом.

Существуют также модели , которые работаю в обеих плоскостях, как в вертикальной, так и в горизонтальной. В конструкции такого прибора используются светодиоды и призмы, которые и рассеивают лучи.

Если работа происходит на обширном участке или в комнате внушительных размеров, то не обойтись без ротационного прибора, который позволяет специальной вращающейся головке рассеивать луч на внушительную территорию, с чем не справятся предыдущие типы уровней.

Здесь уже нет призмы, поэтому головка отобразит лазерный указатель с самой высокой точностью. В каталогах строительных уровней можно познакомиться с таким устройством поближе.

Критерии выбора

Как и любой другой инструмент, уровень имеет свои показатели, по которым происходит выбор. Первый из них это дальность действия, который необходимо подбирать под универсальное использование или конкретные масштабы. Тип лазера также важен, существуют зеленые и красные лучи. Первый наиболее восприимчив для глаз, в то время как второй стоит на порядок дешевле, но может быть не виден при ярком освещении.

Стоит также учитывать и погрешности прибора, особенно при работах, когда никак нельзя допустить этого. Не лишним будет ознакомиться с функцией самовыравнивания, чтобы добиться максимального значения уровня относительно объекта, а еще можно выбрать прибор по принципу установки на поверхность.

Если требуется множество плоскостей и лучей, то стоит сразу позаботиться о приборе с их наличием. При длительном использовании важна автономность работы, так как быстро севший уровень создаст массу проблем.

Многие инструменты также имеют свою комплектацию, которую важно проверить еще до покупки. Нелишним будет ознакомиться с фото лазерного уровня еще до покупки.

Производители лазерных уровней

Главные лидеры по производству лазерных уровней считают Bosch и Makita, так как их приборы отвечают полным соответствием качества и эффективности. Неплохо же себя показывают Kapro, Leica, Stabila, Ada и Matrix.

Фото лучших лазерных уровней

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

ТОП—7. Лучшие нивелиры (лазерные, оптические). Рейтинг 2020 года!

Автор Роман Игнатьев На чтение 9 мин. Просмотров 31 Опубликовано 30.11.2020 Обновлено 30.11.2020

Всем привет! Сегодня мы поговорим о нивелирах – полезный инструмент, который обычно используют на стадии проектирования. Он позволяет точно разметить участок для застройки, а также поверхности стен, потолка и полов. По сравнению с обычными инструментами для разметки, наподобие водяных уровней, нивелиры выгодно отличаются удобством применения и точностью измерений, что в конечном итоге влияет на качество ремонтных работ. Именно поэтому каждый уважающий себя специалист, который профессионально занимается строительством, обязан иметь нивелир.

Сейчас данный инструмент стал гораздо доступнее. На отечественном рынке представлено множество нивелиров различного исполнения, которые отличаются характеристиками и ценами. Неподготовленному человеку достаточно сложно разобраться в таком многообразии и выбрать инструмент, который будет полностью соответствовать планируемым работам. Именно поэтому мы подготовили для вас семь лучших лазерных нивелиров, которые можно приобрести в 2020 году.

BOSCH GLL 3-80 Professional

• Рабочий диапазон – до 30 м.
• Точность измерений, мм/м – 0,3 мм.
• Проекция – 3 линии 360 º.
• Класс лазера – 2.
• Рабочая температура – от -10 до +40 ºС.
• Диапазон самонивелирования – 4º.
• Время нивелирования – 4 с.
• Степень защиты от пыли и влаги – IP 54.
• Вес – 820 г.

Начнем обзор с BOSCH GLL 3-80 Professional – лазерного нивелира профессионального класса, оснащенного мощными диодами, обеспечивающими высокую визуальную четкость. Модель отличаются простотой в эксплуатации – с интуитивно-понятным интерфейсом удобно работать даже неподготовленному пользователю. При необходимости нивелир можно совместить с лазерным приемником, что позволит увеличить радиус действия до 120 м. Кроме того, модель оснащена резьбовой частью для установки на штатив.

Конструкцией предусмотрена возможность дистанционного управления через порт Bluetooth. К полезным особенностям можно отнести функцию автоматического отключения, которая самостоятельно прекратит подачу питания через тридцать минут, после окончания работ. Производитель позволяет выбрать подходящий комплект поставки – от картонной коробки до прочного пластикового кейса с аккумуляторами.

Владельцы модели отмечают удобство управления, и возможность использования прибора снаружи помещений благодаря высокому уровню защиты корпуса от проникновения пыли и влаги. К недостаткам относят хрупкость конструкции, а также высокий уровень потребления энергии при одновременном включении трех лазерных лучей.

BOSCH PLL 360

• Рабочий диапазон – до 20 м.
• Точность измерений, мм/м – 0,4 мм.
• Класс лазера – 2.
• Рабочая температура – от +5 до +40 ºС.
• Диапазон самонивелирования – 4º.
• Время нивелирования – 4 с.
• Габаритные размеры, мм – 125 х 85 х 70.
• Вес – 500 г.

BOSCH PLL 360 – лазерный нивелир, способный проецировать горизонтальную плоскость и вертикальную линию. В модели реализована функция наклона лазерных лучей, что позволяет проецировать диагональные линии. Конструкцией предусмотрена возможность установки нивелира на универсальные штативы с помощью резьбового соединения, размером 1/4″. Быстрое автоматическое нивелирование гарантирует высокую производительность работ и точность проекций. Источником питания служит четыре батарейки типа «АА». При этом средняя продолжительность работы без дополнительной зарядки составляет 15 часов.

К основным достоинствам модели владельцы нивелира относят простоту управления, автоматическую коррекцию положения прибора и высокую точность работы. Прочный пластиковый корпус с эластичными прорезиненными участками отличается устойчивостью к механическим повреждениям. Основной недостаток – требовательность к элементам питания. При использовании батареек низкого качества пользователь может не рассчитывать на хорошую четкость лазерных лучей.

Sokkia B40

• Диаметр объектива – 32 мм.
• Увеличение – 24Х.
• Угол поля зрения – 1º25″.
• Разрешение – 4″.
• Минимальное фокусное расстояние – 0,2 м.
• Коэффициент нитяного дальномера – 1:100.
• Степень защиты от пыли и влаги – IP х6.
• Рабочая температура – от -20 до +50 ºС.
• Габаритные размеры, мм – 130 х 215 х 135.
• Вес – 1700 г.

Sokkia B40 – оптический нивелир профессионального класса, способный работать в широком диапазоне температур. Модель оснащена магнитно-демпферным компенсатором, который отличается высокой устойчивостью к вибрации. Качественная оптика с 24-кратным увеличением гарантирует высокую четкость изображения, снижая зрительное напряжение пользователя.

Нивелир отличается простотой в использовании – достаточно установить прибор на штатив и выставить по круглому уровню и пробор. Бесконечные винты позволяют точно навести прибор на нивелирную рейку или объект. Над круглым уровнем зафиксировано зеркальце. Все винты имеют резиновые накладки, что улучшает скорость наведения и точность выполнения замеров. Модель поставляется в удобном пластиковом кейсе для хранения и транспортировки вместе с отвесом и юстировочным инструментом.

Пользователи отмечают высокую надежность исполнения в сочетании с удобством использования прибора, что делает модель популярной среди геодезистов и строителей. Кроме того, к преимуществам относят прочный корпус, выполненный их композитного немагнитного материала.

ADA instruments CUBE Basic Edition

• Рабочий диапазон – до 20 м.
• Точность измерений, мм/м – 0,2 мм.
• Класс лазера – 2.
• Рабочая температура – от -10 до +45 ºС.
• Степень защиты от пыли и влаги – IP 54.
• Вес – 240 г.

ADA instruments CUBE Basic Edition – компактный лазерный нивелир профессионального класса, выполненный в форме куба. Модель рассчитана на сложные условия эксплуатации – высокая степень защиты корпуса позволяет использовать прибор на объектах с высоким уровнем запыленности. Сам корпус выполнен из прочного полимерного материала, устойчивого к вибрации и механическим повреждениям. Боковые резиновые накладки с ребристой поверхностью обеспечивают дополнительную защиту от ударов и снижают вероятность выскальзывания инструмента из рук при перестановке. При необходимости нивелир можно установить на штатив с помощью резьбового соединения размером 1/4″.

Включение и разблокировка осуществляется удобной и большой кнопкой. Надежный фиксатор предохраняет маятник при транспортировке. При включении прибор автоматически выравнивается. Точность лазерных линий оставляет 0.2 мм/м. Специальная звуковая сигнализация оповести о выходе за пределы самовыравнивания. Максимальное отклонение от вертикальной оси – 3°. Модель питается от сменных батареек типа «ААА».

К основным преимуществам владельцы инструмента относят яркость и четкость лазерных лучей и универсальность применения – прибор хорошо справляется с разметкой помещений при выполнении любых строительных и отделочных работ. Недостатки – достаточно высокая стоимость и отсутствие штатива в базовом комплекте поставки.

Чтобы узнать актуальные цены на оптические и лазерные нивелиры из этого обзора, перейдите по ссылкам в описании под видео – я оставил их специально для вас, чтобы вы не тратили время на поиски.

Condtrol 32X

• Диаметр объектива – 30 мм.
• Увеличение – 32Х.
• Минимальное фокусное расстояние – 0,6 м.
• Коэффициент нитяного дальномера – 1:100.
• Рабочий диапазон компенсатора – 15′.
• Точность – 0,5″.
• Габаритные размеры, мм – 190 х 128 х 123.
• Вес – 1220 г.

Condtrol 32X – надежный оптический нивелир, оснащенный компенсатором с магнитной системой демпфирования, которая позволяет быстро и корректно производить измерения с высокой точностью. Качественная оптика зрительной трубы улучшает видимость и упрощает наведение прибора на удаленные объекты. Корпус выполнен из прочного материала, устойчивого к ударам и механическим повреждениям. Специальные ребристые накладки повышают удобство захвата.

Нивелир имеет горизонтальный лимб с ценой деления 1 градус и винтом бесконечного наведения. Для удобства поиска цели на зрительной трубе размещен оптический визир – указатель целей. Модель внесена в государственный реестр средств измерительной техники. На прибор распространяется официальная гарантия от производителя, которая действует на протяжении 36 месяцев.

BOSCH GLL 2-10 Professional

• Рабочий диапазон – до 10 м.
• Точность измерений, мм/м – 0,3 мм.
• Класс лазера – 2.
• Рабочая температура – от -10 до +50 ºС.
• Диапазон самонивелирования – 4º.
• Время нивелирования – 4 с.
• Степень защиты от пыли и влаги – IP 54.
• Габаритные размеры, мм – 112 х 55 х 106.
• Вес – 490 г.

BOSCH GLL 2-10 Professional – еще один нивелир от известной немецкой компании. Прибор относится к категории профессиональных инструментов. Модель отличается простотой и надежностью исполнения. Компактные размеры и малый вес позволяет легко перевозить прибор в обычной сумке вместе с другими инструментами. Корпус из ударопрочного пластика характеризуется высоким уровнем защиты от проникновения пыли и влаги позволяет использовать нивелир на промышленных предприятиях со сложными условиями эксплуатации.

Конструкцией предусмотрено множество вариантов крепления с помощью универсальных держателей, в зависимости от условий эксплуатации прибора. При необходимости нивелир можно установить на штатив с помощью резьбового крепления на 1/4 или 5/8″. Модель не требует подключения к электрической сети – источником питания служат обычные батарейки типа «АА».

Среди преимуществ модели пользователи особо выделяют высокое качество исполнения и продолжительный срок службы. Профессиональные строители отмечают защищенность модели и высокую производительность работ. Главный недостаток заключается в том, что большинство поставщиков предлагают нивелир в обычной сумке. Учитывая сложные условия эксплуатации, потребностям большинства пользователей гораздо больше соответствовал бы пластиковый короб. Владельцы модели отмечают высокую точность измерений и простоту использования. Ярко выраженные недостатки, которые ограничивали бы возможности применения или создавали неудобства, отсутствуют.

Vega L30

• Диаметр объектива – 40 мм.
• Увеличение – 32Х.
• Угол поля зрения – 1º20″.
• Минимальное фокусное расстояние – 0,65 м.
• Коэффициент нитяного дальномера – 1:100.
• Рабочий диапазон компенсатора – 15′.
• Точность – 0,3″.
• Вес – 1650 г.

И завершает сегодняшний обзор Vega L30 – надежный оптический нивелир, который характеризуется большим увеличением и высокой точностью измерений. Модель прекрасно подойдет для профессионального использования на строительных объектах. Корпус прибора имеет дополнительную защиту, что позволяет применять его на участках с повышенным уровнем запыленности атмосферы.

Автоматический компенсатор с системой воздушного демпфирования обеспечивает легкость установки и простоту использования. Пользователю можно не отвлекаться на контролирование уровня – ось прибора самостоятельно приводится в рабочее положение и поддерживается в нем при различных отклонениях, вызванных вибрациями, порывами ветра или другими факторами. Стоит отметить, что нивелир прошел первичную поверку и внесен в государственный реестр средств измерительной техники. Модель поставляется в удобном пластиковом кейсе для хранения и транспортировки вместе с отвесом и юстировочным инструментом. К основным преимуществам модели владельцы данного нивелира относят высокое качество исполнения и доступную стоимость – достаточно низкую для прибора данного класса.

Итак, наш обзор подошел к концу. Теперь вы сможете подобрать нивелир, который будет идеально соответствовать планируемым работам. Как вы считаете, какой нивелир надежнее – лазерный или оптический. Обязательно напишите ваше мнение в комментариях. Пока!

лазерных уровней | Уровни и измерения

res21011507086873265843119

Добро пожаловать, пожалуйста, выберите ваше местоположение закрыть X

• Посетите Screwfix. ie – 19,000.00 Доступно онлайн, доставка 2-3 рабочих дня
• Посетите Screwfix.eu – 19,000.00 Доступно онлайн, доставка 2-3 рабочих дня
• Посетите Screwfix.de – 19,000.00 Доступно онлайн, доставка 2-3 рабочих дня
• Посетите Screwfix.com – 19000.00В наличии, доставка 2-3 рабочих дня
Звоните круглосуточно: 03330 112 112 Звоните 24/7: 03330 112 112 Купить по коду продукта Нужна помощь INC НДС EX НДС

Обзор магазина

• Поиск
• Ваш счет Войти / Зарегистрироваться
  • История заказов
  • Предыдущие покупки
  • Сохраненный список
  • Личные данные
  • Установить новый пароль
  • Адресная книга
  • Платежные карты
  • Выйти
• Поиск магазинов Выберите магазин
• Проверять, выписываться
• ОТДЕЛЕНИЯ
• инструменты
• Отопление и сантехника

Лазерный выравниватель земли | Общая техническая информация

Введение:

Неровная поверхность почвы оказывает большое влияние на всхожесть, древостой и урожай сельскохозяйственных культур из-за неоднородного распределения воды и влажности почвы. Таким образом, планировка земель является предшественником эффективных методов ведения сельского хозяйства, почв и сельскохозяйственных культур.

Традиционно фермеры выравнивают свои поля с помощью грохоченных животных (Рис. 1.a) или выравнивателей на тракторах (Рис. 1.b). Эти выравниватели представляют собой орудия, состоящие из ножа, который действует как небольшой ковш для перемещения почвы из более высокого положения в низкое. Видно, что даже самые выровненные поля с использованием традиционных методов планировки земли не выровнены точно (рис. 2), что приводит к неравномерному распределению поливной воды.

Обычной практикой орошения на интенсивно возделываемых орошаемых землях являются системы орошения в поймах и чековых бассейнах. Такая практика на традиционно выровненных или неровных землях приводит к заболачиванию низменных участков и дефициту почвенной влаги на более высоких участках.

Усовершенствованный метод выравнивания или сортировки поля – использование оборудования для выравнивания с лазерным наведением. Лазерное выравнивание земли – это выравнивание поля в пределах определенной степени желаемого уклона с использованием направленного лазерного луча по всему полю.

Компоненты системы лазерного нивелирования:

Система планировки земли с лазерным управлением состоит из следующих пяти основных компонентов:

(i) Скребок / ковш:

Гидравлический ковш может иметь трехточечную навеску, установленную на тракторе, или тянущуюся им. Эта система является предпочтительной, так как гидравлическую систему трактора легче соединить с внешней гидравликой с помощью трехточечной системы навески.

(ii) Лазерный передатчик:

Лазерный передатчик устанавливается на штатив, что позволяет лазерному лучу перемещаться над полем.

(iii) Лазерный приемник:

Лазерный приемник – это многонаправленный приемник, который определяет положение базовой плоскости лазера и передает этот сигнал на блок управления.

(iv) Блок управления:

Блок управления принимает и обрабатывает сигналы от приемника, установленного на машине. Он отображает эти сигналы, чтобы указать положение ковшей относительно готового уклона.

(v) Гидравлическая система:

Гидравлическая система трактора используется для подачи масла для подъема и опускания выравнивающего ковша.

Рис. Показаны различные компоненты лазерной системы нивелирования

Рабочий механизм лазерного выравнивателя:

Система включает в себя лазерный передающий блок, излучающий инфракрасный луч света, который может перемещаться на расстояние до 700 м по идеально прямой линии. Вторая часть лазерной системы – это приемник, который воспринимает инфракрасный луч света и преобразует его в электрический сигнал. Электрический сигнал направляется блоком управления для активации электрогидравлического клапана.Несколько раз в секунду этот гидравлический клапан поднимает и опускает отвал грейдера, чтобы он следил за инфракрасным лучом. Лазерное выравнивание поля выполняется с помощью лазера с двойным уклоном, который автоматически управляет ножом выравнивателя почвы для точного выравнивания поверхности для устранения всех волн, которые могут задерживать воду. Лазерные передатчики создают опорную плоскость над рабочей зоной, вращая лазерный луч на 360 градусов. Приемная система обнаруживает луч и автоматически направляет машину для поддержания нужного уклона.Лазер может быть горизонтальным или наклонным в двух направлениях. Все это выполняется автоматически, оператор не касается органов управления гидравликой.

Преимущества лазерной планировки земли по сравнению с традиционной планировкой:

• Сокращение времени и воды на полив

• Равномерное распределение воды

• Меньше водопотребления при подготовке земли

• Точная ровная и ровная поверхность почвы

• Равномерная влажность среды для сельскохозяйственных культур

• Мелкие сорняки в поле

• Хорошая всхожесть и рост урожая

• Равномерность зрелости урожая

• Пониженная норма высева, удобрения, химикаты и потребность в топливе

Преимущества точной планировки земли:

• Экономия поливной воды> 35%

• Укороченная трава в поле

• Увеличение площадей около 3. 5%

• Сократить время работы фермы на 10%

• Помощь в управлении почвой

• Экономия затрат на оплату труда

• Экономия топлива / электроэнергии, используемой при орошении

• Повышение производительности до 50%

Заключение:

Лазерная планировка сельскохозяйственных земель – новейшая ресурсосберегающая технология. Он может изменить способ производства продуктов питания за счет повышения эффективности использования важнейших факторов производства без каких-либо тревожных и пагубных последствий для продуктивной устойчивости экосистемы.

Несмотря на ряд прямых и косвенных преимуществ лазерной планировки земель, она еще не стала популярной сельскохозяйственной практикой в ​​развивающихся и слаборазвитых странах. Для ускорения его популяризации и широкомасштабного внедрения он требует ряда хорошо продуманных и синхронизированных исследований, расширений, совместных, экономических и политических инициатив с учетом долгосрочной устойчивости наших производственных систем.

Таким образом, популяризация этой технологии среди фермеров в режиме участия во всестороннем масштабе требует должным образом сфокусированного внимания на приоритетной основе наряду с необходимой поддержкой со стороны исследователей и специалистов по планированию.Изменение нашего видения будущего сельского хозяйства с точки зрения продовольственной безопасности и безопасности питания, экологической безопасности и глобализации рынков требует значительного повышения эффективности использования ресурсов для достижения желаемых уровней роста производства продуктов питания и продуктивности сельского хозяйства. Очевидно, что лазерное нивелирование является одним из способов решения этих проблем в значительной степени.

Как это:

Нравится Загрузка …

Источники лазера 2 мкм и их возможные применения

В диапазоне длин волн около 2 мкм наиболее интересные переходы для непрерывного (непрерывного) и импульсного лазеров большой мощности существуют в трехвалентном варианте. ионы редкоземельных элементов Tm ³⁺ и Ho ³⁺ .С помощью этих ионов лазерное излучение было достигнуто во многих различных кристаллах-хозяевах и стеклянных волокнах. Для работы в непрерывном режиме наиболее интересны тулиевые лазеры; однако для импульсного режима и режима модуляции добротности гольмиевые лазеры более привлекательны из-за более высокого усиления кристаллов, легированных гольмием. Первые эксперименты с легированными кристаллами Tm ³⁺ и Ho ³⁺ были проведены еще в 1960-х годах (Johnson, 1963). Для обоих ионов соответствующий лазерный переход для излучения 2 мкм заканчивается на верхних штарковских уровнях основного состояния.Следовательно, оба лазера можно описать как квазитрехуровневые лазеры с термически заселенным основным состоянием (Svelto, 1998; Koechner, 2006). Большим преимуществом тулиевых лазеров является то, что ионы Tm ³⁺ можно напрямую возбуждать с помощью имеющихся в продаже лазерных диодов с длиной волны около 800 нм. Для достижения эффективной работы лазера при длине волны 2,1 мкм гольмий можно возбуждать только непосредственно около 1,9 мкм или за счет использования процесса передачи энергии от тулия или иттербия.

2.1. Системы лазеров с тулием

На кристаллах, легированных тулием, к настоящему времени достигнуто лазерное излучение на многих различных переходах.Лазерное излучение около 2,0 мкм возникает в результате перехода, который начинается в коллекторе ³ F ₄ и заканчивается на термически заселенном штарковском уровне основного состояния ³ H ₆ . Первый Tm: YAG-лазер на 2 мкм, использующий этот переход, был реализован в 1965 году (Johnson et al., 1965). Это был лазер с накачкой импульсной лампой, работавший при 77 К. Потребовалось несколько лет, прежде чем в 1975 году был реализован первый импульсный лазер при комнатной температуре с использованием Cr, Tm: YAG (Caird et al., 1975). Вскоре после разработки первых лазерных диодов в диапазоне длин волн около 800 нм была показана работа лазера с непрерывной диодной накачкой и диодной накачкой при комнатной температуре (Huber et al. , 1988; Becker et al., 1989). До сих пор излучение тулиевого лазера около 2 мкм было продемонстрировано во многих различных материалах-хозяевах, и существует несколько коммерчески доступных лазерных систем на основе тулия (лазерные продукты LISA OHG; IPG Photonics Corp.).

Схема уровней энергии Tm ³⁺ с соответствующими процессами передачи энергии для этого лазерного перехода показана на рисунке 2.Схема Tm: YAG показана, поскольку YAG является наиболее часто используемым материалом основы для тулиевых лазеров. На рисунке также показано штарковское расщепление основного состояния, которое важно для теплового заселения нижнего лазерного уровня лазерного перехода 2 мкм. На рисунке видно, что ионы тулия могут быть возбуждены на длине волны около 800 нм из основного состояния на уровень энергии ³ H ₄ . Затем верхний лазерный уровень ³ F ₄ заполняется процессом кросс-релаксации (CR), который происходит между двумя ионами тулия. В этом безызлучательном процессе для одного иона электрон релаксирует с уровня ³ H ₄ на уровень ³ F ₄ , а для второго иона электрон возбуждается из основного состояния на уровень ³ Уровень F ₄ (French et al., 1992; Becker et al., 1989). Этот процесс возбуждения дает два возбужденных иона на каждый поглощенный фотон накачки. Следовательно, квантовая эффективность составляет почти два, когда процесс кросс-релаксации очень эффективен. Таким образом, вместо максимального КПД 41% теоретически можно получить КПД 82%.Эффективность процесса кросс-релаксации зависит от концентрации легирования ионов тулия, поскольку вовлеченное диполь-дипольное взаимодействие зависит от ионного расстояния. Также возможно накачать уровень энергии ³ F ₄ непосредственно между 1700 нм и 1800 нм, но на рынке отсутствуют хорошо разработанные источники накачки. Сравнение между этим прямым возбуждением и возбуждением, использующим процесс кросс-релаксации, было проведено Петерсоном и др. (Петерсон и др., 1995).

Эффективность лазерного процесса может быть снижена некоторыми процессами передачи энергии и поглощением возбужденного состояния (ESA). Оба возможных процесса преобразования с повышением частоты, которые начинаются с верхнего лазерного уровня, поддерживаются фононами. Практически не возникают какие-либо потери в результате процесса преобразования с повышением частоты UC 1, который начинается с верхнего лазерного уровня, поскольку это процесс, обратный перекрестной релаксации. Дополнительные потери возникают в результате процесса преобразования с повышением частоты UC 2, потому что в этом случае возбуждение одного иона теряется, а другой ион возбуждается до уровня ³ H ₅ .Энергетический уровень ³ H, ₅ имеет очень короткий срок службы и в основном выселяется из-за безызлучательного процесса ( ³ H ₅ ³ F ₄ ), который генерирует тепло внутри кристалла. Также поглощение в возбужденном состоянии, которое может начинаться с верхнего лазерного уровня ³ F ₄ или верхнего уровня процесса перекрестной релаксации ( ³ H ₄ ), вызывает потери для лазера. Влияние этих процессов обычно невелико из-за необходимой фононной помощи.Только при высоких мощностях накачки можно наблюдать слабую синюю флуоресценцию, которая начинается от коллектора ¹ G ₄ , который расположен примерно на 21000 см ^-1 .

Рис. 2.

Энергетическая схема Tm: YAG с соответствующими переходами для лазерного излучения 2 мкм и штарковского расщепления основного состояния.

Тулиевые лазеры были реализованы в большом количестве основных кристаллов и материалов волокна. В таблице 1 перечислены важные параметры лазерного перехода 2 мкм для ряда кристаллов, используемых для мощных лазеров.Дополнительную информацию о различных кристаллах, легированных тулием, можно найти в литературе (Каминский, 1996; Сорокина, Водопьянов, 2003). Дано сечение поглощения _abs для наиболее сильного пика поглощения при переходе из основного состояния в коллектор ³ H ₄ . Показаны типичная длина волны излучения для свободно работающего лазера λ _em и сечение излучения для этого перехода σ _em . Для сравнения пригодности различных материалов основы для работы лазера указаны теплопроводность λ _th и срок службы верхнего лазерного уровня.

Теплопроводность основного материала очень важна для работы лазера. Вырабатываемое в лазерном кристалле тепло необходимо эффективно рассеивать и отводить для достижения высокой выходной мощности. Как видно из таблицы 1, теплопроводность YLF очень низкая, для Sc ₂ O ₃ она довольно высока, для YAG она находится посередине. Теплопроводность измеряется для нелегированных кристаллов, но обычно теплопроводность значительно снижается при более высоких концентрациях легирования тулием (Gaumé et al., 2003). Отвод тепла от лазерного материала может быть увеличен за счет использования специальной геометрии, такой как тонкие диски или пластины, вместо стандартной геометрии стержня.

Время жизни верхнего лазерного уровня τ также зависит от концентрации легирования кристалла тулием. В таблице 1 времена жизни приведены для очень низких концентраций легирования, при более высоких концентрациях легирования тулием время жизни часто сильно сокращается (Scholle et al. , 2004). Основная причина этого эффекта – повышенная миграция энергии между ионами Tm ³⁺ , которая поддерживает передачу энергии кристаллическим примесям.Наибольшие времена жизни верхнего лазерного уровня (15,6 мс) были измерены для кристаллов Tm: YLF, которые примерно в 1,5 раза больше, чем в Tm: YAG, и до четырех раз больше, чем для Tm: Lu ₂ O ₃ и Tm : Sc ₂ O ₃ кристаллов. Более длительный срок службы позволяет накопить больше энергии на верхнем лазерном уровне, что существенно важно для работы с модуляцией добротности.

45 9035 em
(нм)45 9035 ^-21 _см²) Koopmann, 2009a 9024 9024 9024 Y 9024

лазерный хост материал	σ abs (10 -21 см²)	5″ border-bottom=”.5″ border-left=”.5″ border-right=”.5″ valign=”center” align=”center”> λ em (нм)
λ th (Вт м -1 K -1 )	τ (мс)	ссылка
YAG	7.5	2013	5″ border-left=”.5″ border-right=”.5″ valign=”center” align=”center”> 1,8	13	10	Heine, 1995
YLF	σ pol 3,6 π pol 8,0	1910 1880	2,35	5″ valign=”center” align=”center”>					Payne et al., 1992 Walsh et al., 1998
Lu 2 O 3	3.8	2070 1945	5″ border-bottom=”.5″ border-left=”.5″ border-right=”.5″ valign=”center” align=”center”> 2.3 8.5	13	3.8
Sc 2 O 3	5,0	1994	8,4	17	5″ border-bottom=”.5″ border-left=”.5″ border-right=”.5″ valign=”center” align=”center”> 4,0	Fornasiero et al., 1999
5,0	2050 1932	2,1 8,1	14		Ermeneux et al., 1999
5″ border-bottom=”.5″ border-left=”.5″ border-right=”.5″ valign=”center” align=”center”> LuAG	5,7	2023	1,66	1,66	, 2004
YAlO 3		5″ border-right=”.5″ valign=”center” align=”center”> 1936	5,0	11	4,8	Payne et al., 1992
кремнеземное волокно	4,5	Agger & Povlsen, 2006
5″ border-left=”.5″ border-right=”.5″ valign=”center” align=”center”> germanate f.	6	1840	4,1		5,3	Turri et al., 2008

Таблица 1.

Свойства широко используемых лазерных кристаллов, легированных тулием, для приложений большой мощности.Сечение поглощения _абс ; длина волны свободного лазерного излучения λ _em ; эмиссионное сечение _em ; теплопроводность λ _th ; срок службы верхнего лазерного уровня.

Как уже упоминалось, тулиевые лазеры 2 мкм могут накачиваться около 800 нм, используя процесс перекрестной релаксации для заполнения верхнего лазерного уровня. Tm: YAG имеет одно из самых высоких сечений поглощения в этой области длин волн, но основной пик поглощения находится на 785 нм.На фиг.3 показаны спектры поглощения Tm: YAG, Tm: Lu ₂ O ₃ и Tm: YLF. Tm: YLF имеет естественное двойное лучепреломление, поэтому показаны спектры для и поляризации.

Проблема для большинства кристаллов, легированных тулием, заключается в том, что доступные диоды около 800 нм в основном разработаны для накачки Nd: YAG на длине волны 808 нм. Таким образом, доступные диоды в диапазоне от 785 до 795 нм более дороги и имеют меньшую яркость и выходную мощность по сравнению с диодами, работающими вблизи 808 нм.Следовательно, большинство кристаллов с примесью Tm не могут быть накачаны на самом сильном пике поглощения, только полуторные оксиды, легированные тулием, такие как Lu ₂ O ₃ , и некоторые ванадаты имеют сильные линии поглощения около 808 нм. Из-за слабого поглощения необходимо использовать более крупные кристаллы или установки с несколькими проходами накачки для достижения достаточного поглощения света накачки.

Рис. 3.

Сечения поглощения перехода 3H6 3h5 для Tm: YAG, Tm: Lu2O3 (Купманн и др. 2009b) и Tm: YLF.

Как видно из таблицы 1, различные материалы-хозяева обеспечивают возможность доступа ко многим длинам волн в диапазоне от 1840 нм до 2100 нм с помощью тулиевых лазеров. В таблице показаны сечения излучения для типичного свободного лазерного перехода, но тулий имеет очень широкий и сильно структурированный спектр излучения в большинстве кристаллов. В качестве примера на рисунке 4 показаны спектры излучения для Tm: YAG, Tm: Lu ₂ O ₃ и Tm: YLF. Можно видеть, что сечения излучения Tm: YAG намного ниже, чем для Tm: YLF и большинство других кристаллов.Низкие сечения эмиссии приводят к низкому усилению, поэтому в YAG в прошлом часто использовалось совместное легирование тулия и гольмия, поскольку гольмий имеет в шесть раз большее сечение эмиссии в YAG.

Рис. 4.

Левая сторона: сечения эмиссии Tm: YAG и Tm: Lu2O3 для переходов из многообразия 3F4 в основное состояние (Koopmann et al., 2009b). Справа: сечения излучения и поляризация Tm: YLF (Budni et al., 2000).

Широкий спектр излучения кристаллов, легированных тулием, обеспечивает очень большой диапазон перестройки длины волны для систем тулиевого лазера.Это очень полезно для нескольких лазерных приложений. Кроме того, широкий спектр усиления позволяет генерировать чрезвычайно короткие лазерные импульсы в режиме работы лазера с синхронизацией мод. Перестройка длины волны достигается за счет интеграции селективных по длине волны элементов в резонатор лазера. Для настройки длины волны в основном используются призмы, дифракционные решетки или двулучепреломляющие фильтры под углом Брюстера (Svelto, 1998). К настоящему времени диапазоны настройки более 200 нм были достигнуты в различных кристаллах, легированных тулием, например, кривые настройки для Tm: LuAG и Tm: Lu ₂ O ₃ показаны на рисунке 5. Tm: LuAG может работать только в диапазоне от 2010 до 2040 нм. С Tm: Lu ₂ O ₃ возможна эффективная работа лазера в диапазоне от 1900 нм до 2110 нм. Диапазон настройки до 2,1 мкм с высокой выходной мощностью делает Tm: Lu ₂ O ₃ привлекательным, поскольку этот лазер может быть альтернативой Ho: YAG-лазерам, которые излучают около этой длины волны.

Рис. 5.

Кривые настройки Tm: LuAG (Scholle et al., 2004) и Tm: Lu2O3 (Koopmann et al., 2009a).

Обсуждались некоторые из важных параметров кристаллов, легированных тулием, для работы лазера около 2 мкм, но есть еще некоторые аспекты, которые важны для реализации высокомощного тулиевого лазера. Очень важный момент – качество кристаллов. Для достижения высокой выходной мощности необходимы кристаллы высокого качества с очень небольшим количеством примесей и дефектов. Кроме того, важен достижимый размер кристалла. В больших кристаллах выделяемое тепло может распределяться по большей площади. Для стержневых или пластинчатых лазеров требуются кристаллы гораздо большего размера, чем для тонких дисковых лазеров. Наилучшие качества и самые большие размеры кристаллов сегодня достигаются с Tm: YAG и Tm: YLF, но эти кристаллы не лучший выбор с точки зрения теплопроводности или поперечного сечения излучения. Следовательно, в будущем другие кристаллы-хозяева, такие как Lu ₂ O ₃ или Sc ₂ O ₃ , могут стать важными, когда станут доступны более крупные кристаллы высокого качества.

Хотя тулиевые лазеры были реализованы во многих различных кристаллах-хозяевах, высокомощные лазеры с выходной мощностью в несколько десятков ватт или даже больше были продемонстрированы только с YAG и YLF в качестве материалов-основы лазера.В таблице 2 представлен краткий обзор некоторых недавно опубликованных систем лазеров на кристаллах тулия и волоконных лазеров. Первые высокомощные тулиевые лазеры были реализованы в твердотельных системах, в настоящее время волоконная лазерная система обеспечивает максимальную выходную мощность.

Первый тулиевый лазер 2 мкм с непрерывной диодной накачкой и выходной мощностью> 100 Вт был продемонстрирован в 1997 г. (Honea et al., 1997). Для достижения такой высокой выходной мощности использовались стержни из Tm: YAG с нелегированными торцевыми крышками из YAG. Торцевые крышки были диффузионно соединены с легированным стержнем для оптимизации охлаждения стержней и уменьшения теплового напряжения на торцевых поверхностях.Лазерный стержень накачивался на конце диодной линейкой, работающей на длине волны 805 нм, с использованием канала линзы из плавленого кварца, чтобы направить свет накачки в стержень диаметром 3 мм. С такой установкой и стержнем, легированным 2% тулием, в коротком плоско-вогнутом резонаторе лазера была достигнута выходная мощность 115 Вт при комнатной температуре. Лазер показал высокую дифференциальную эффективность около 52%, однако качество луча было плохим при высоких мощностях ( M ² = 23). В настоящее время коммерчески доступны Tm: YAG-лазеры с излучением 2,0 мкм. Например, лазерная продукция LISA. Компания OHG предлагает лазерную систему RevoLix 120 Вт, которая является одобренной с медицинской точки зрения лазерной системой Tm: YAG. Эта система используется для неинвазивной хирургии, когда лазерный свет должен доставляться по оптоволокну. Система может обеспечивать выходную мощность до 120 Вт через различные прикладные волокна с очень маленьким диаметром сердечника.

Наибольшая выходная мощность, достигнутая до сих пор со стержнями Tm: YLF, составляет 55 Вт (Schellhorn, 2008). Эта высокая мощность была достигнута с помощью двух стержней Tm: YLF с примесью 3,5% в одном изогнутом лазерном резонаторе, которые накачивались четырьмя лазерными диодами.Каждый стержень накачивался с обоих концов диодом с длиной волны 792 нм. При такой установке наблюдалась дифференциальная эффективность 49% и качество луча M ² <3. Для одного стержня максимальная выходная мощность была ограничена 30 Вт. Из-за низкой теплопроводности и низкого предела разрушения Tm: YLF геометрия стержня не очень хорошо подходит для высокомощных Tm: YLF-лазеров. При геометрии плиты возможно дальнейшее масштабирование мощности, что связано с лучшим управлением температурой (So et al. 2006). Наивысшая выходная мощность пластины Tm: YLF, о которой сообщалось до сих пор, составляет 148 Вт (Schellhorn et al., 2009). Это было достигнуто с помощью 2% легированной пластины Tm: YLF с двухсторонней накачкой двумя пакетами лазерных диодов, излучающих на длине волны 790 нм. При эффективности преобразования оптического сигнала в оптический 26,7% было достигнуто 148 Вт непрерывной выходной мощности на длине волны 1912 нм при комнатной температуре.

(%) ссылка YAG 5″ border-right=”.5″ valign=”center” align=”center”> 805 2013 115 52 Honea et al., 1997 YAG 800 2013 120
